TOYOTA GT86 2016 Kezelési útmutató (in Hungarian)

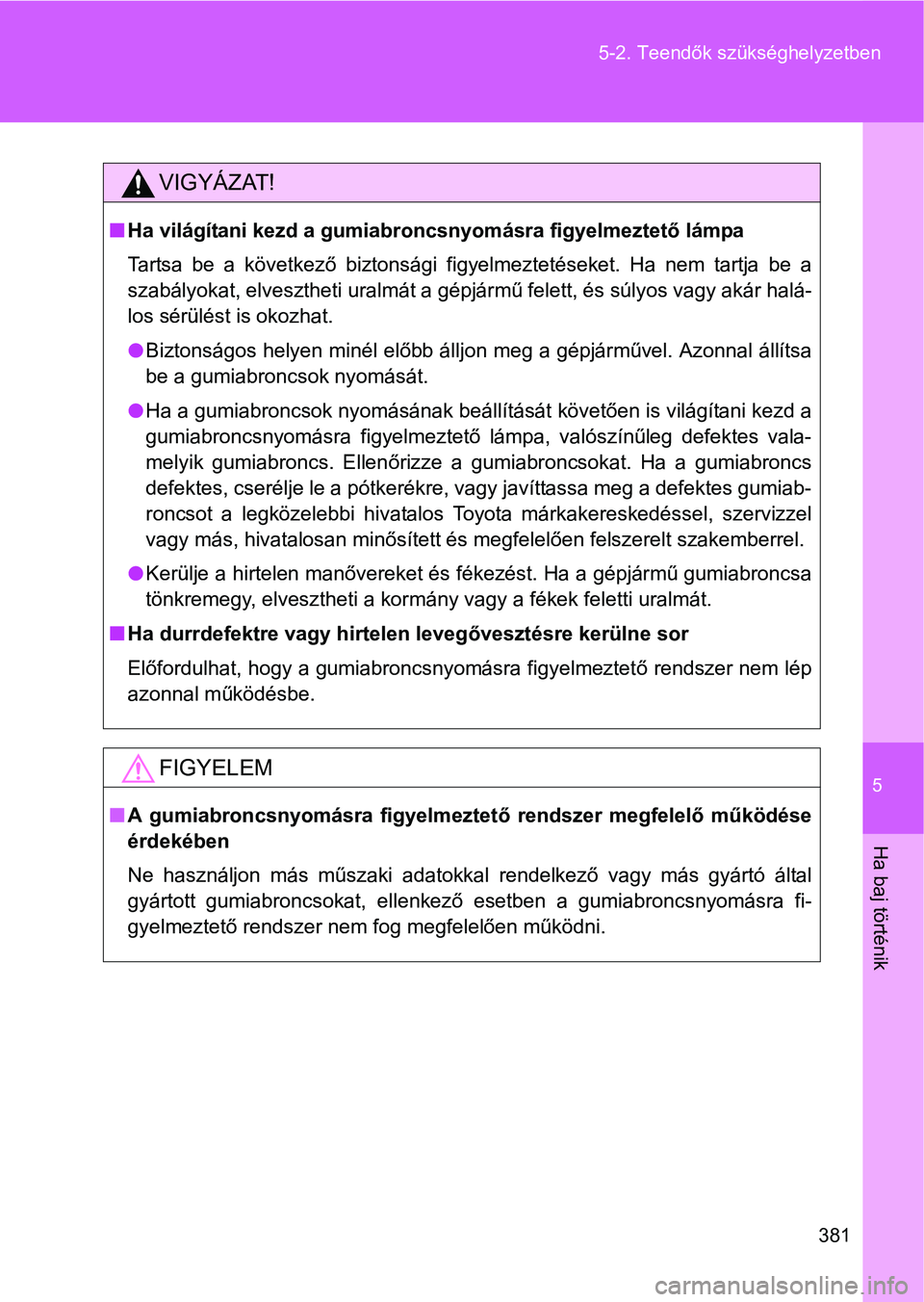

5
381 5-2. Teendők szükséghelyzetben
Ha baj történik
VIGYÁZAT!
Ha világítani kezd a gumiabroncsnyomásra figyelmeztető lámpa
Tartsa be a következő biztonsági figyelmeztetéseket. Ha nem tartja be a
szabályokat, elvesztheti uralmát a gépjármű felett, és súlyos vagy akár halá-
los sérülést is okozhat.
Biztonságos helyen minél előbb álljon meg a gépjárművel. Azonnal állítsa
be a gumiabroncsok nyomását.
Ha a gumiabroncsok nyomásának beállítását követően is világítani kezd a
gumiabroncsnyomásra figyelmeztető lámpa, valószínűleg defektes vala-
melyik gumiabroncs. Ellenőrizze a gumiabroncsokat. Ha a gumiabroncs
defektes, cserélje le a pótkerékre, vagy javíttassa meg a defektes gumiab-
roncsot a legközelebbi hivatalos Toyota márkakereskedéssel, szervizzel
vagy más, hivatalosan minősített és megfelelően felszerelt szakemberrel.
Kerülje a hirtelen manővereket és fékezést. Ha a gépjármű gumiabroncsa
tönkremegy, elvesztheti a kormány vagy a fékek feletti uralmát.
Ha durrdefektre vagy hirtelen levegővesztésre kerülne sor
Előfordulhat, hogy a gumiabroncsnyomásra figyelmeztető rendszer nem lép
azonnal működésbe.
FIGYELEM
A gumiabroncsnyomásra figyelmeztető rendszer megfelelő működése
érdekében
Ne használjon más műszaki adatokkal rendelkező vagy más gyártó által
gyártott gumiabroncsokat, ellenkező esetben a gumiabroncsnyomásra fi-
gyelmeztető rendszer nem fog megfelelően működni.

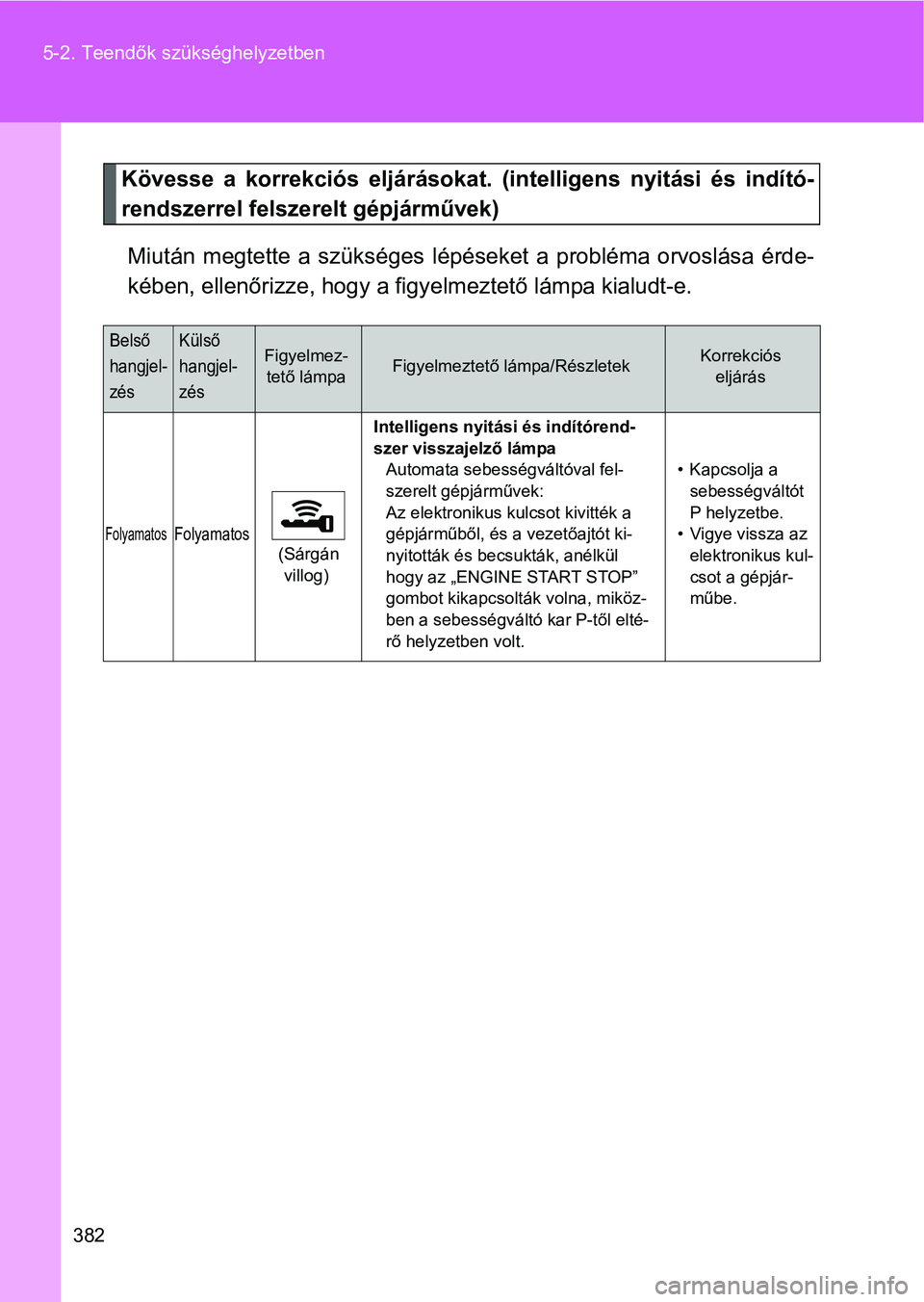

382 5-2. Teendők szükséghelyzetben
Kövesse a korrekciós eljárásokat. (intelligens nyitási és indító-
rendszerrel felszerelt gépjárművek)
Miután megtette a szükséges lépéseket a probléma orvoslása érde-
kében, ellenőrizze, hogy a figyelmeztető lámpa kialudt-e.
Belső
hangjel-
zésKülső
hangjel-
zésFigyelmez-
tető lámpaFigyelmeztető lámpa/RészletekKorrekciós
eljárás
FolyamatosFolyamatos (Sárgán
villog)Intelligens nyitási és indítórend-
szer visszajelző lámpa
Automata sebességváltóval fel-
szerelt gépjárművek:
Az elektronikus kulcsot kivitték a
gépjárműből, és a vezetőajtót ki-
nyitották és becsukták, anélkül
hogy az „ENGINE START STOP”
gombot kikapcsolták volna, miköz-
ben a sebességváltó kar P-től elté-
rő helyzetben volt.• Kapcsolja a
sebességváltót
P helyzetbe.
• Vigye vissza az
elektronikus kul-
csot a gépjár-
műbe.

5

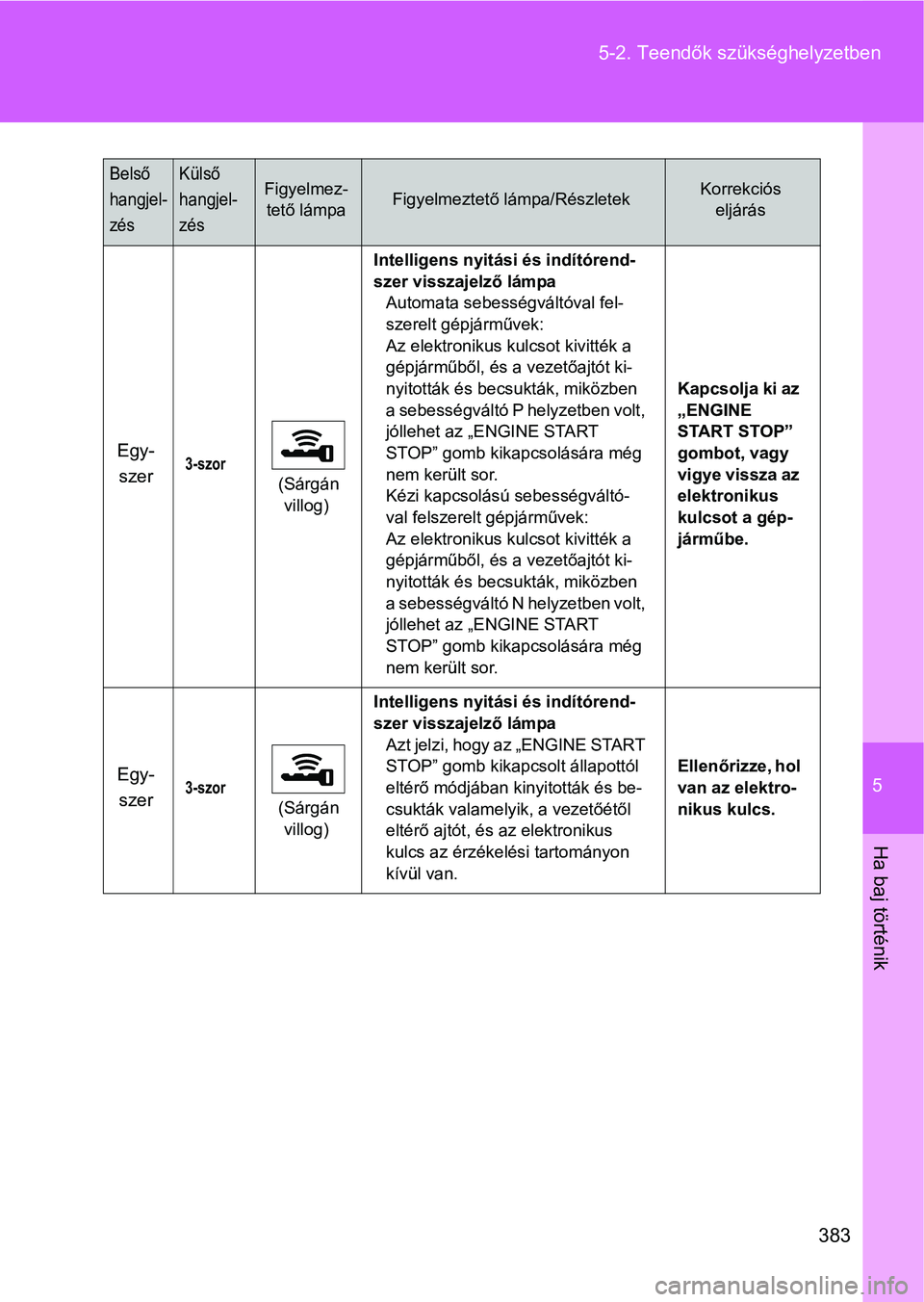

383 5-2. Teendők szükséghelyzetben
Ha baj történik
Egy-
szer3-szor (Sárgán
villog)Intelligens nyitási és indítórend-
szer visszajelző lámpa
Automata sebességváltóval fel-
szerelt gépjárművek:
Az elektronikus kulcsot kivitték a
gépjárműből, és a vezetőajtót ki-
nyitották és becsukták, miközben
a sebességváltó P helyzetben volt,
jóllehet az „ENGINE START
STOP” gomb kikapcsolására még
nem került sor.
Kézi kapcsolású sebességváltó-
val felszerelt gépjárművek:
Az elektronikus kulcsot kivitték a
gépjárműből, és a vezetőajtót ki-
nyitották és becsukták, miközben
a sebességváltó N helyzetben volt,
jóllehet az „ENGINE START
STOP” gomb kikapcsolására még
nem került sor.Kapcsolja ki az
„ENGINE
START STOP”
gombot, vagy
vigye vissza az
elektronikus
kulcsot a gép-
járműbe.
Egy-
szer3-szor (Sárgán
villog)Intelligens nyitási és indítórend-
szer visszajelző lámpa
Azt jelzi, hogy az „ENGINE START
STOP” gomb kikapcsolt állapottól
eltérő módjában kinyitották és be-
csukták valamelyik, a vezetőétől
eltérő ajtót, és az elektronikus
kulcs az érzékelési tartományon
kívül van.Ellenőrizze, hol
van az elektro-
nikus kulcs.
Belső
hangjel-
zésKülső
hangjel-
zésFigyelmez-
tető lámpaFigyelmeztető lámpa/RészletekKorrekciós
eljárás

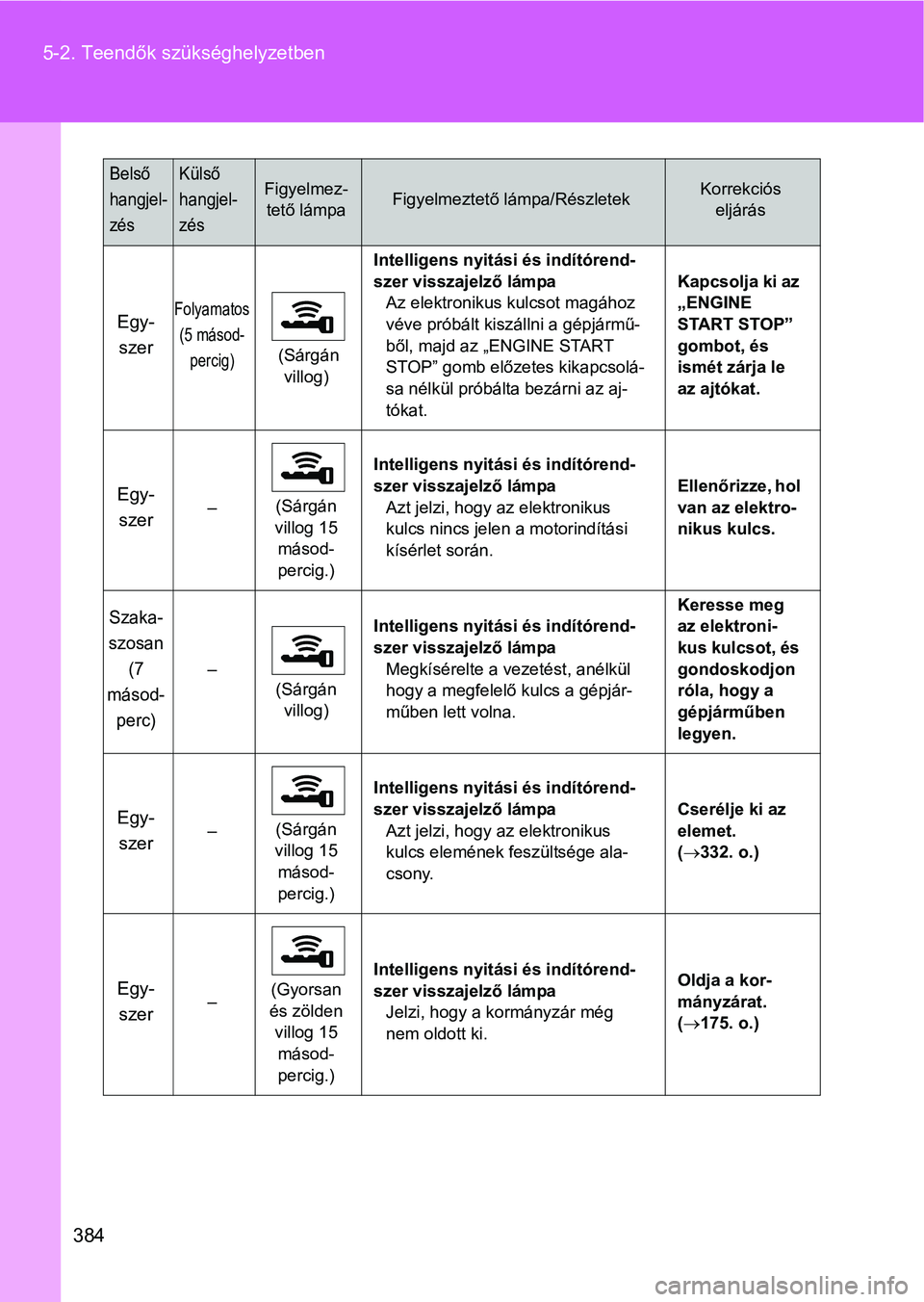

384 5-2. Teendők szükséghelyzetben
Egy-
szerFolyamatos
(5 másod-
percig)
(Sárgán
villog)Intelligens nyitási és indítórend-
szer visszajelző lámpa
Az elektronikus kulcsot magához
véve próbált kiszállni a gépjármű-
ből, majd az „ENGINE START
STOP” gomb előzetes kikapcsolá-
sa nélkül próbálta bezárni az aj-
tókat.Kapcsolja ki az
„ENGINE
START STOP”
gombot, és
ismét zárja le
az ajtókat.
Egy-
szer–(Sárgán
villog 15
másod-
percig.)Intelligens nyitási és indítórend-
szer visszajelző lámpa
Azt jelzi, hogy az elektronikus
kulcs nincs jelen a motorindítási
kísérlet során.Ellenőrizze, hol
van az elektro-
nikus kulcs.
Szaka-
szosan
(7
másod-
perc)
–
(Sárgán
villog)Intelligens nyitási és indítórend-
szer visszajelző lámpa
Megkísérelte a vezetést, anélkül
hogy a megfelelő kulcs a gépjár-
műben lett volna.Keresse meg
az elektroni-
kus kulcsot, és
gondoskodjon
róla, hogy a
gépjárműben
legyen.
Egy-
szer–(Sárgán
villog 15
másod-
percig.)Intelligens nyitási és indítórend-
szer visszajelző lámpa
Azt jelzi, hogy az elektronikus
kulcs elemének feszültsége ala-
csony.Cserélje ki az
elemet.
(332. o.)
Egy-
szer–(Gyorsan
és zölden
villog 15
másod-
percig.)Intelligens nyitási és indítórend-
szer visszajelző lámpa
Jelzi, hogy a kormányzár még
nem oldott ki.Oldja a kor-
mányzárat.
(175. o.)
Belső
hangjel-
zésKülső
hangjel-
zésFigyelmez-
tető lámpaFigyelmeztető lámpa/RészletekKorrekciós
eljárás

5

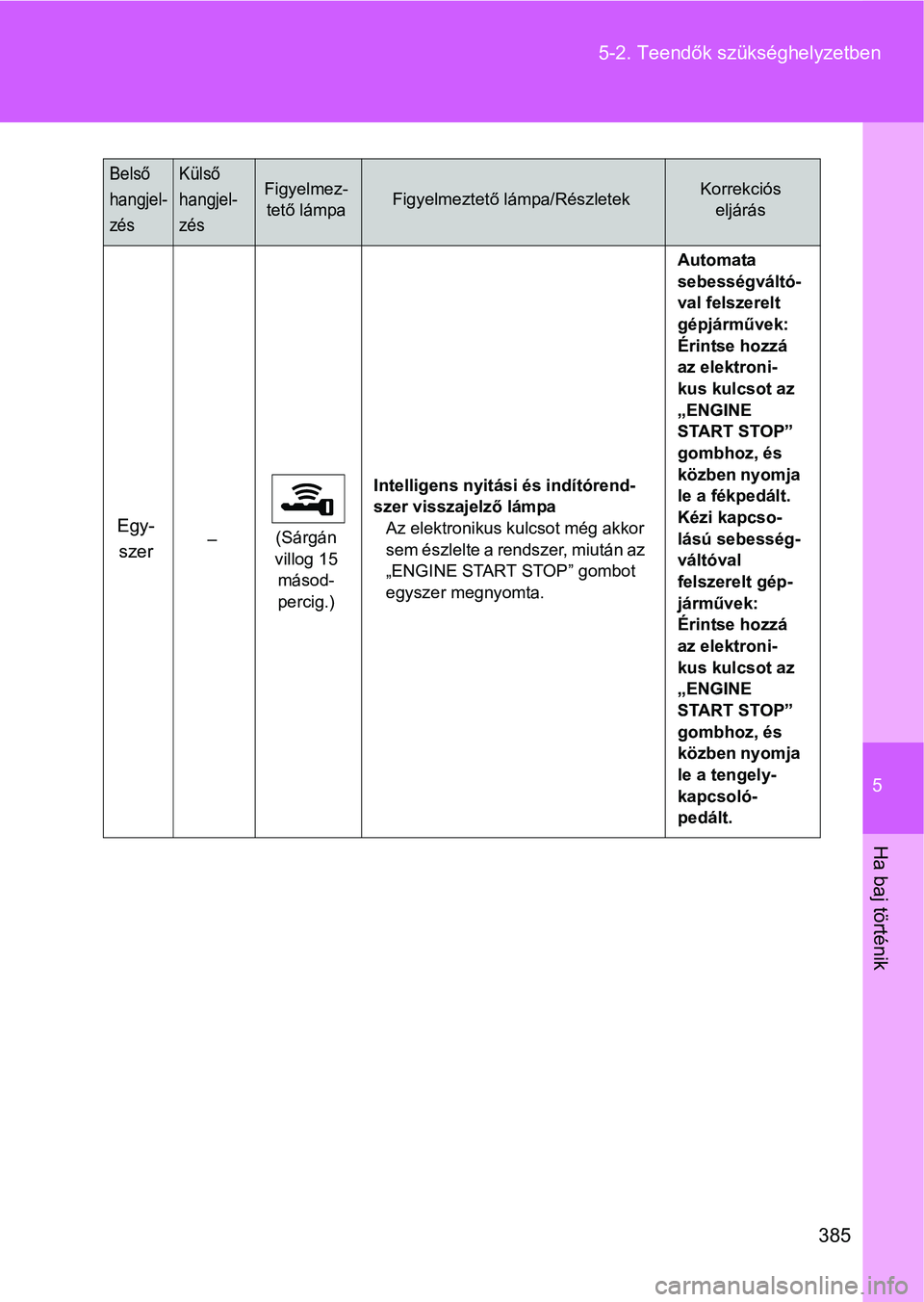

385 5-2. Teendők szükséghelyzetben
Ha baj történik
Egy-
szer–(Sárgán
villog 15
másod-
percig.)Intelligens nyitási és indítórend-
szer visszajelző lámpa
Az elektronikus kulcsot még akkor
sem észlelte a rendszer, miután az
„ENGINE START STOP” gombot
egyszer megnyomta.Automata
sebességváltó-
val felszerelt
gépjárművek:
Érintse hozzá
az elektroni-
kus kulcsot az
„ENGINE
START STOP”
gombhoz, és
közben nyomja
le a fékpedált.
Kézi kapcso-
lású sebesség-
váltóval
felszerelt gép-
járművek:
Érintse hozzá
az elektroni-
kus kulcsot az
„ENGINE
START STOP”
gombhoz, és
közben nyomja
le a tengely-
kapcsoló-
pedált.
Belső
hangjel-
zésKülső
hangjel-
zésFigyelmez-
tető lámpaFigyelmeztető lámpa/RészletekKorrekciós
eljárás

386
5-2. Teendők szükséghelyzetben

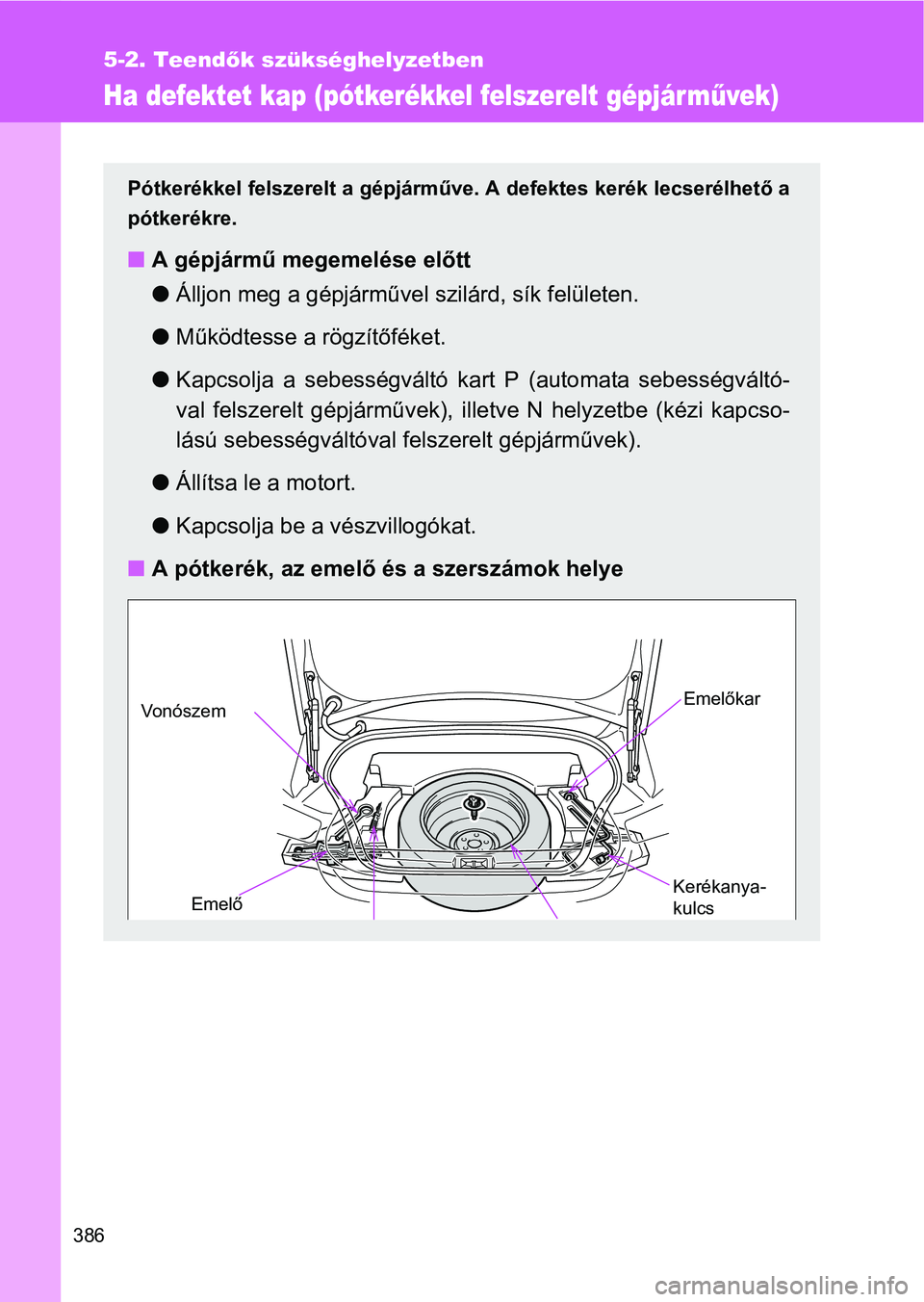

Ha defektet kap (pótkerékkel felszerelt gépjárművek)
Pótkerékkel felszerelt a gépjárműve. A defektes kerék lecserélhető a
pótkerékre.
A gépjármű megemelése előtt
Álljon meg a gépjárművel szilárd, sík felületen.
Működtesse a rögzítőféket.
Kapcsolja a sebességváltó kart P (automata sebességváltó-
val felszerelt gépjárművek), illetve N helyzetbe (kézi kapcso-
lású sebességváltóval felszerelt gépjárművek).
Állítsa le a motort.
Kapcsolja be a vészvillogókat.
A pótkerék, az emelő és a szerszámok helye
Emelőkar
Vo n ó s z e m
EmelőKerékanya-
kulcs

5
387 5-2. Teendők szükséghelyzetben
Ha baj történik

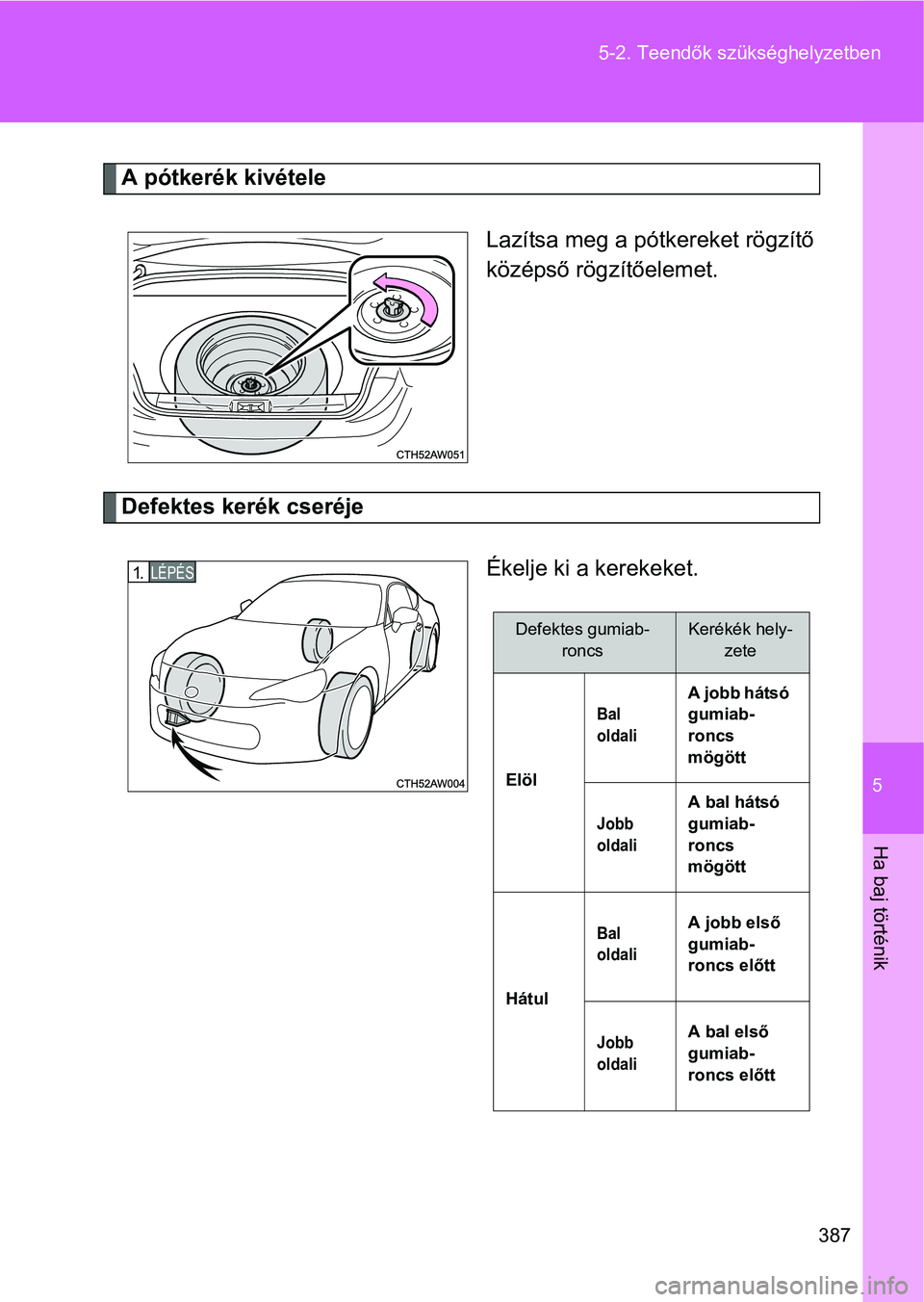

A pótkerék kivétele
Lazítsa meg a pótkereket rögzítő
középső rögzítőelemet.
Defektes kerék cseréje
Ékelje ki a kerekeket.
LÉPÉS1.
Defektes gumiab-
roncsKerékék hely-
zete
Elöl
Bal
oldaliA jobb hátsó
gumiab-
roncs
mögött
Jobb
oldaliA bal hátsó
gumiab-
roncs
mögött
Hátul
Bal
oldaliA jobb első
gumiab-
roncs előtt
Jobb
oldaliA bal első
gumiab-
roncs előtt

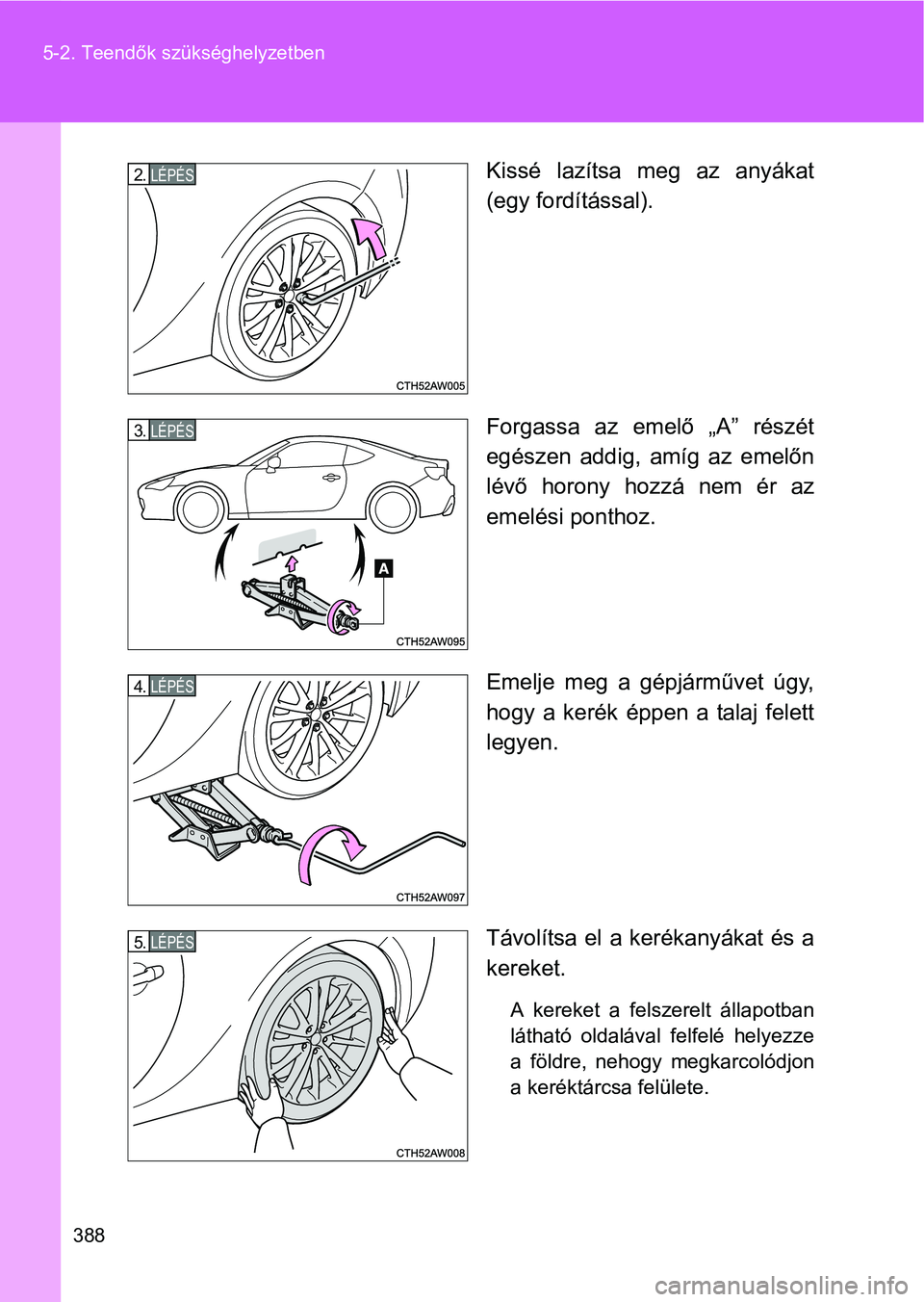

388 5-2. Teendők szükséghelyzetben
Kissé lazítsa meg az anyákat
(egy fordítással).
Forgassa az emelő „A” részét
egészen addig, amíg az emelőn
lévő horony hozzá nem ér az
emelési ponthoz.
Emelje meg a gépjárművet úgy,
hogy a kerék éppen a talaj felett
legyen.
Távolítsa el a kerékanyákat és a
kereket.
A kereket a felszerelt állapotban
látható oldalával felfelé helyezze
a földre, nehogy megkarcolódjon
a keréktárcsa felülete.
LÉPÉS2.
LÉPÉS3.
LÉPÉS4.
LÉPÉS5.

5
389 5-2. Teendők szükséghelyzetben
Ha baj történik

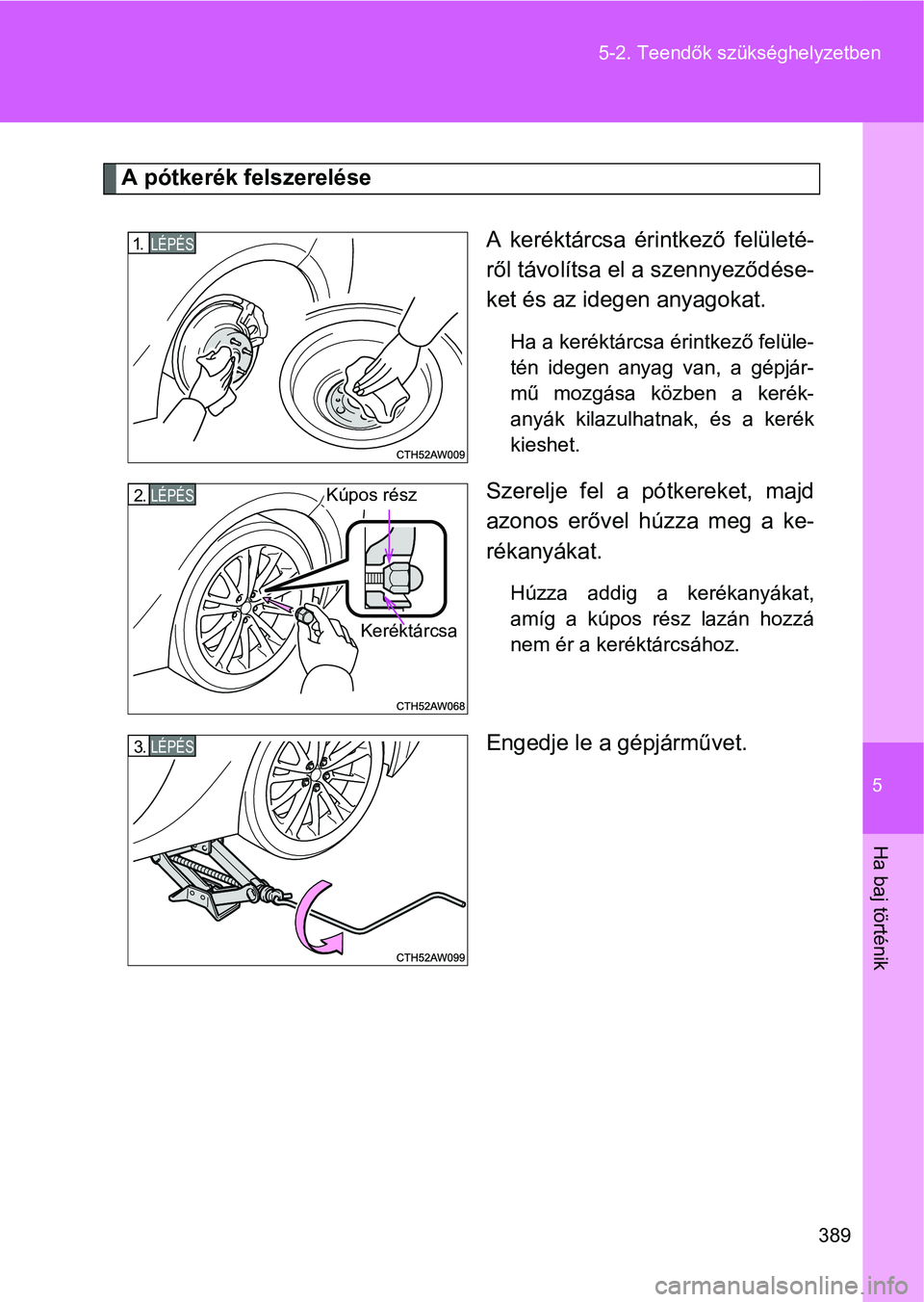

A pótkerék felszerelése
A keréktárcsa érintkező felületé-
ről távolítsa el a szennyeződése-
ket és az idegen anyagokat.
Ha a keréktárcsa érintkező felüle-
tén idegen anyag van, a gépjár-
mű mozgása közben a kerék-
anyák kilazulhatnak, és a kerék
kieshet.
Szerelje fel a pótkereket, majd
azonos erővel húzza meg a ke-
rékanyákat.
Húzza addig a kerékanyákat,
amíg a kúpos rész lazán hozzá
nem ér a keréktárcsához.
Engedje le a gépjárművet.
LÉPÉS1.
Keréktárcsa
Kúpos részLÉPÉS2.
LÉPÉS3.

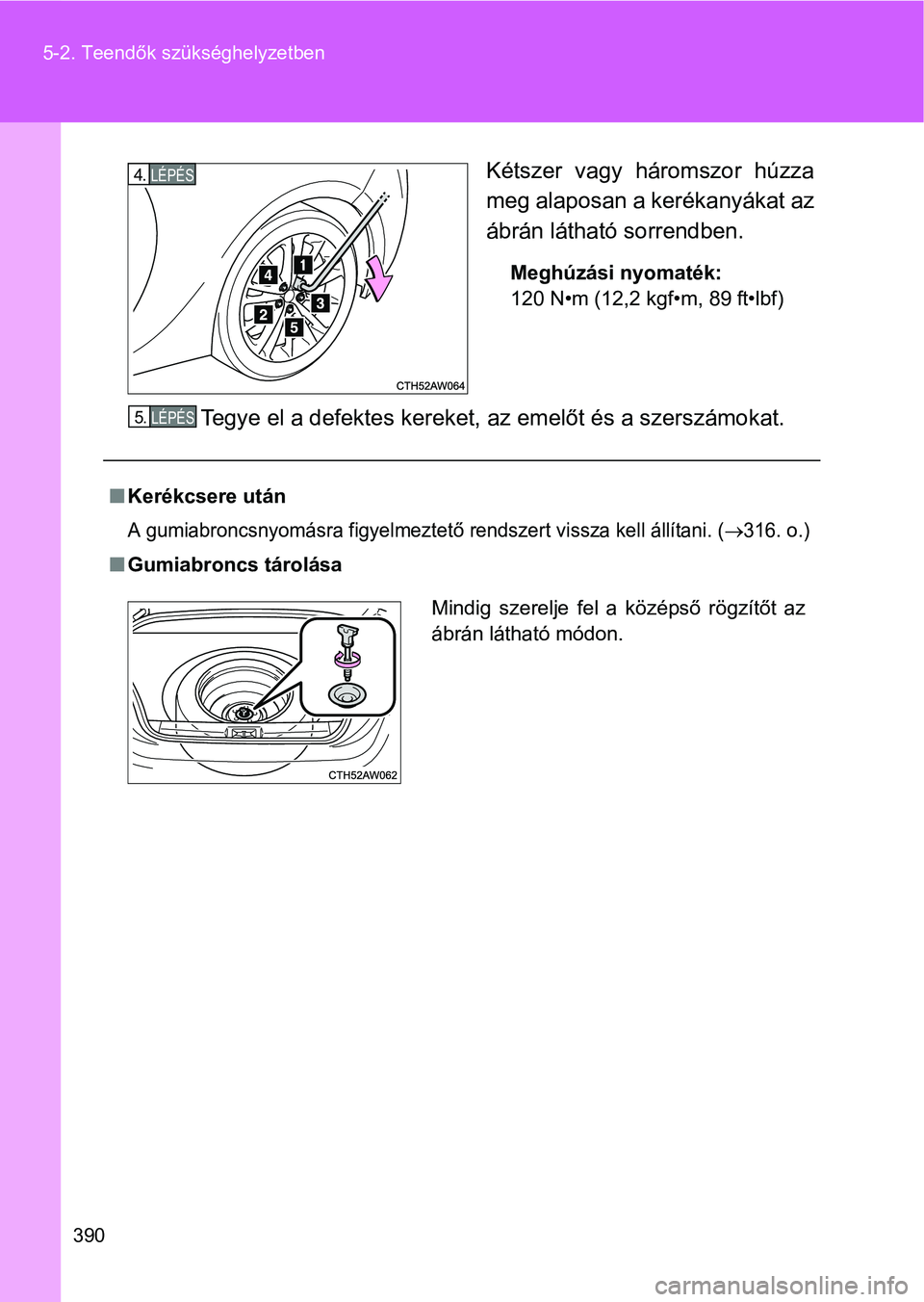

390 5-2. Teendők szükséghelyzetben
Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat az
ábrán látható sorrendben.
Meghúzási nyomaték:
120 N•m (12,2 kgf•m, 89 ft•lbf)
Tegye el a defektes kereket, az emelőt és a szerszámokat.
LÉPÉS4.
Kerékcsere után
A gumiabroncsnyomásra figyelmeztető rendszert vissza kell állítani. (316. o.)
Gumiabroncs tárolása
LÉPÉS5.
Mindig szerelje fel a középső rögzítőt az
ábrán látható módon.
