TOYOTA GT86 2017 Manual de utilização (in Portuguese)

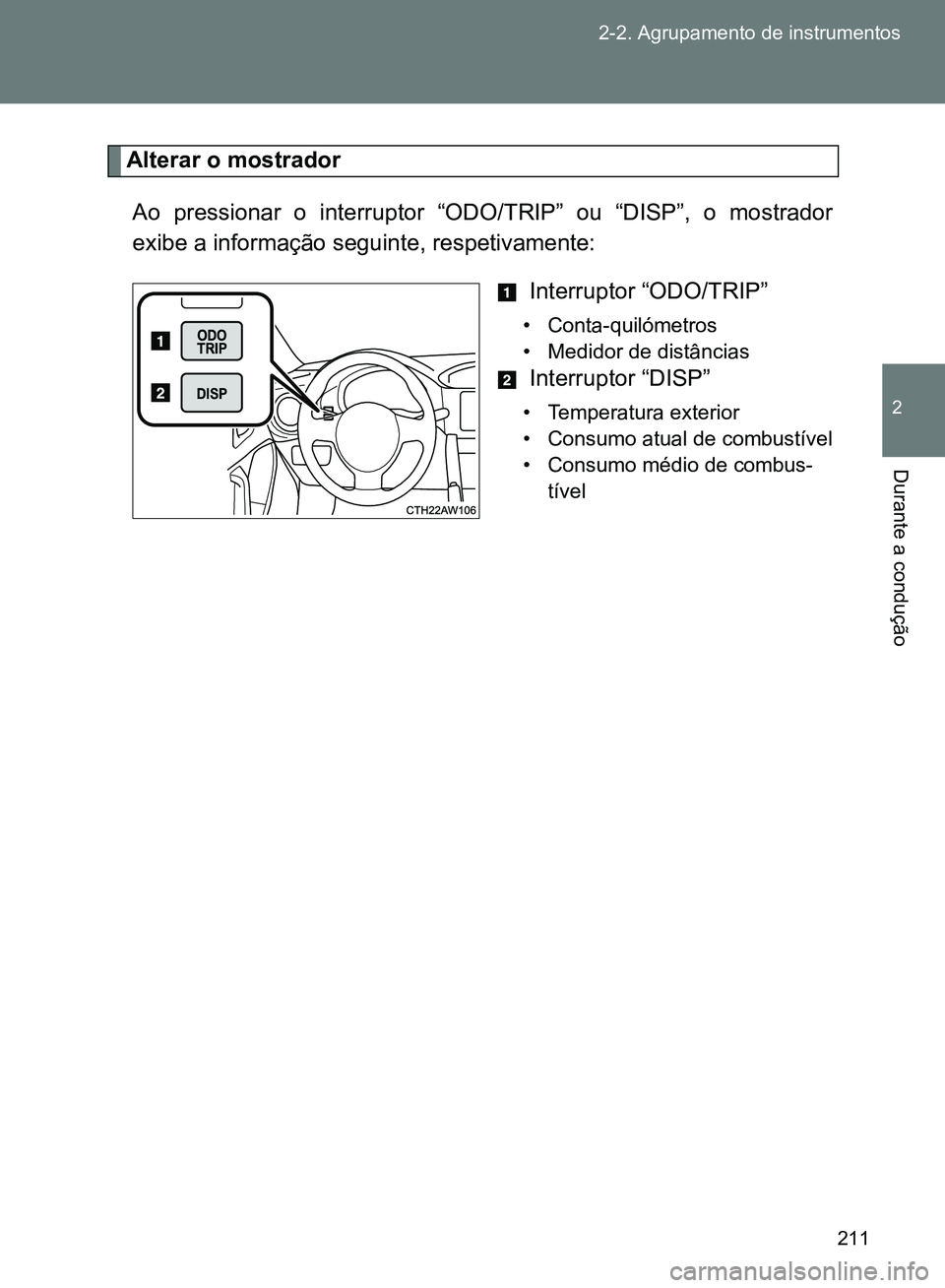

211 2-2. Agrupamento de instrumentos
2
Durante a condução
Alterar o mostrador
Ao pressionar o interruptor “ODO/TRIP” ou “DISP”, o mostrador
exibe a informação seguinte, respetivamente:
Interruptor “ODO/TRIP”
• Conta-quilómetros
• Medidor de distâncias
Interruptor “DISP”
• Temperatura exterior
• Consumo atual de combustível
• Consumo médio de combus-
tível
sec_02-02.fm Page 211 Tuesday, October 11, 2016 10:04 AM

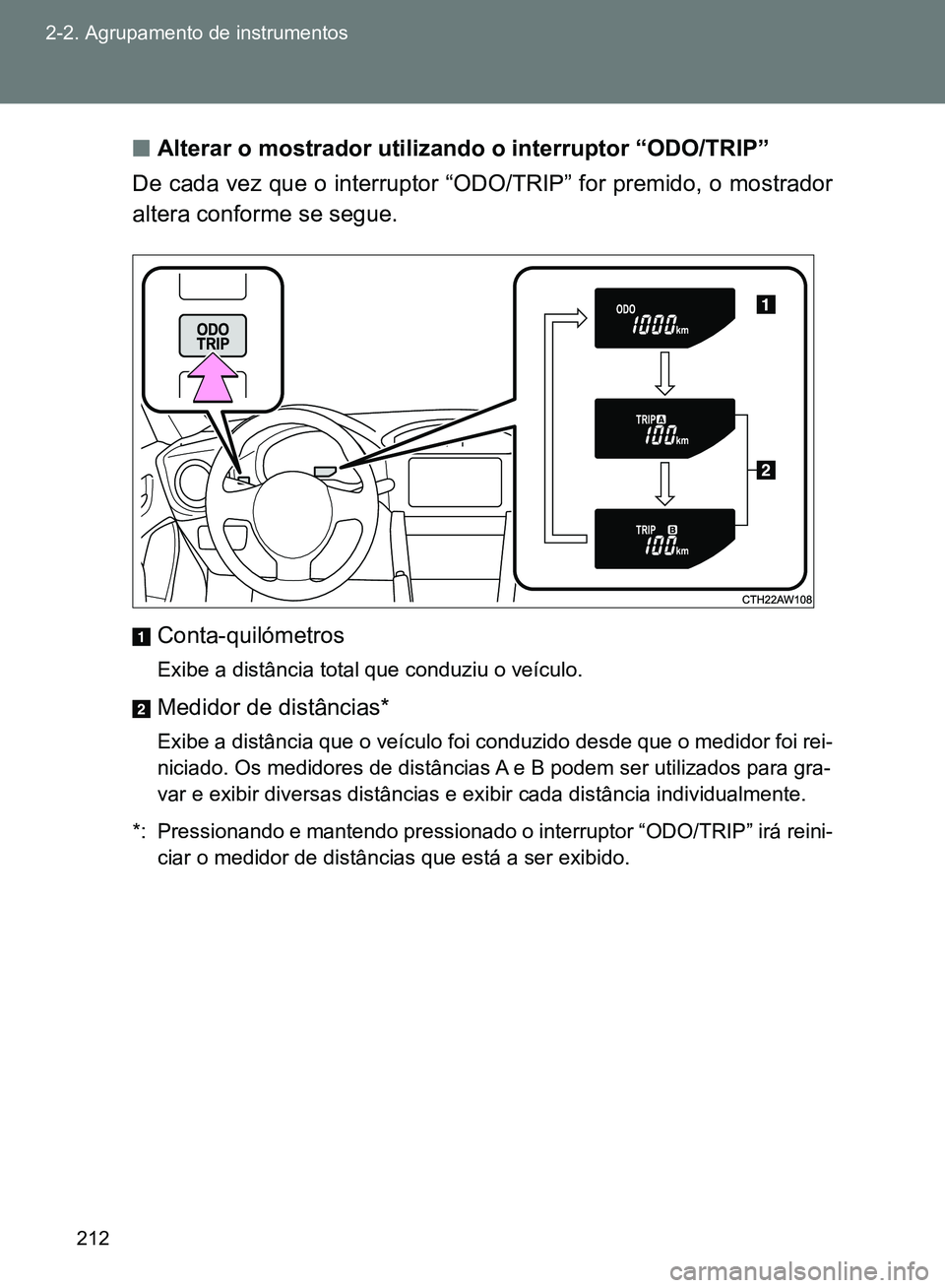

212 2-2. Agrupamento de instrumentos
nAlterar o mostrador utilizando o interruptor “ODO/TRIP”
De cada vez que o interruptor “ODO/TRIP” for premido, o mostrador
altera conforme se segue.
Conta-quilómetros
Exibe a distância total que conduziu o veículo.
Medidor de distâncias*
Exibe a distância que o veículo foi conduzido desde que o medidor foi rei-
niciado. Os medidores de distâncias A e B podem ser utilizados para gra-
var e exibir diversas distâncias e exibir cada distância individualmente.
*: Pressionando e mantendo pressionado o interruptor “ODO/TRIP” irá reini-
ciar o medidor de distâncias que está a ser exibido.
sec_02-02.fm Page 212 Tuesday, October 11, 2016 10:04 AM

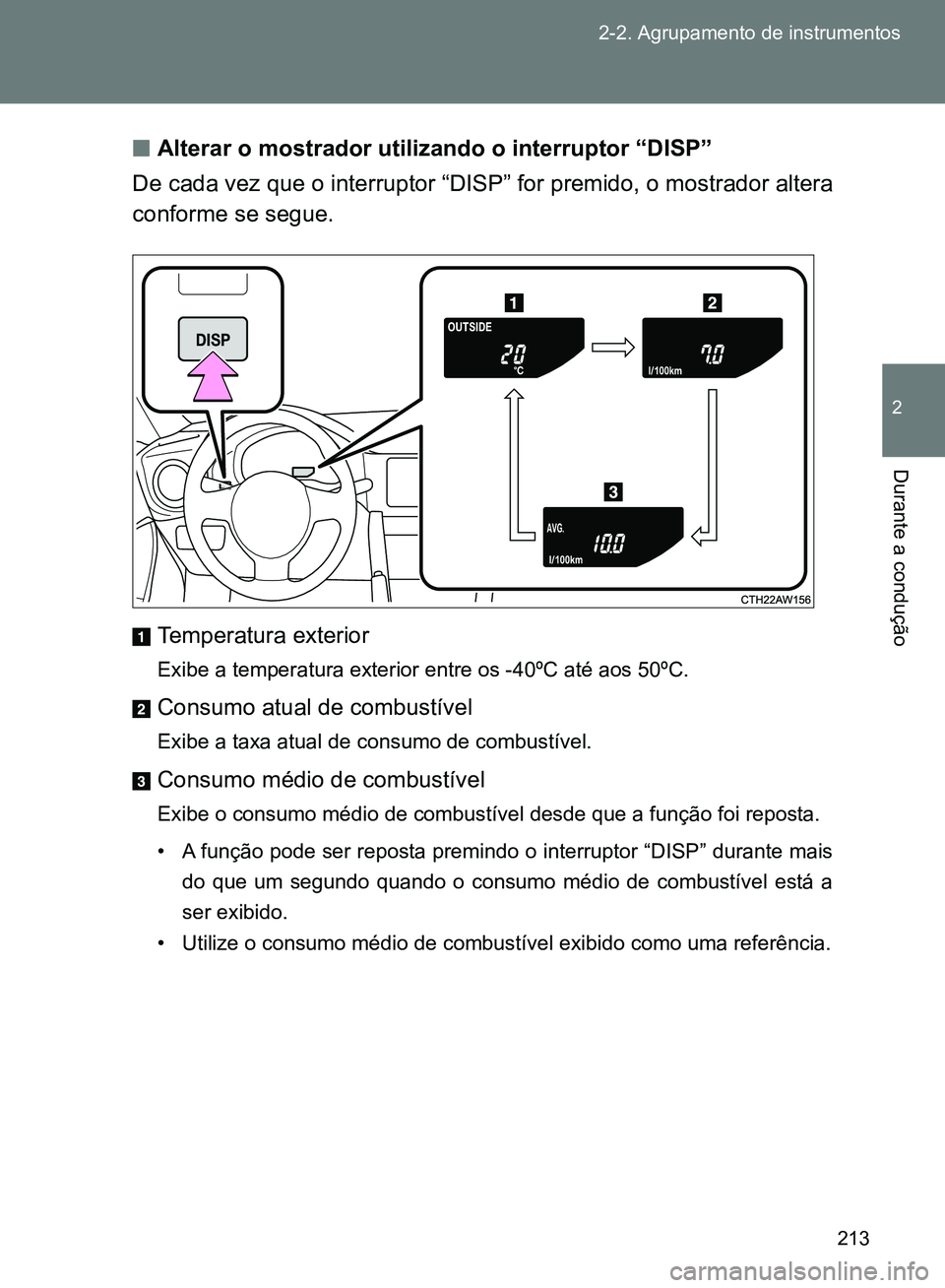

213 2-2. Agrupamento de instrumentos
2
Durante a condução
nAlterar o mostrador utilizando o interruptor “DISP”
De cada vez que o interruptor “DISP” for premido, o mostrador altera
conforme se segue.
Temperatura exterior
Exibe a temperatura exterior entre os -40ºC até aos 50ºC.
Consumo atual de combustível
Exibe a taxa atual de consumo de combustível.
Consumo médio de combustível
Exibe o consumo médio de combustível desde que a função foi reposta.
• A função pode ser reposta premindo o interruptor “DISP” durante mais
do que um segundo quando o consumo médio de combustível está a
ser exibido.
• Utilize o consumo médio de combustível exibido como uma referência.
sec_02-02.fm Page 213 Tuesday, October 11, 2016 10:04 AM

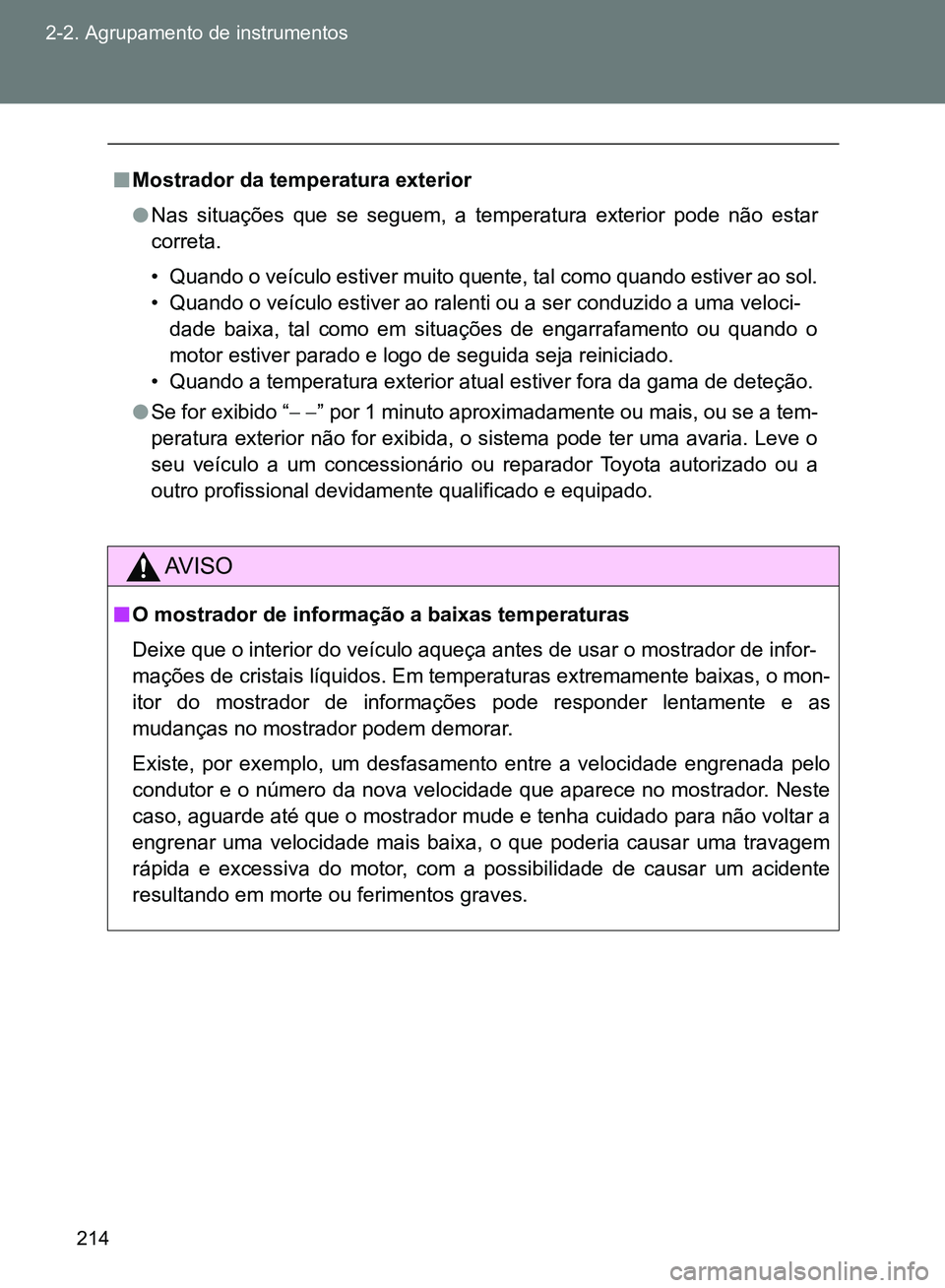

214 2-2. Agrupamento de instrumentos
nMostrador da temperatura exterior
lNas situações que se seguem, a temperatura exterior pode não estar
correta.
• Quando o veículo estiver muito quente, tal como quando estiver ao sol.
• Quando o veículo estiver ao ralenti ou a ser conduzido a uma veloci-
dade baixa, tal como em situações de engarrafamento ou quando o
motor estiver parado e logo de seguida seja reiniciado.
• Quando a temperatura exterior atual estiver fora da gama de deteção.
lSe for exibido “” por 1 minuto aproximadamente ou mais, ou se a tem-
peratura exterior não for exibida, o sistema pode ter uma avaria. Leve o
seu veículo a um concessionário ou reparador Toyota autorizado ou a
outro profissional devidamente qualificado e equipado.
AV I S O
nO mostrador de informação a baixas temperaturas
Deixe que o interior do veículo aqueça antes de usar o mostrador de infor-
mações de cristais líquidos. Em temperaturas extremamente baixas, o mon-
itor do mostrador de informações pode responder lentamente e as
mudanças no mostrador podem demorar.
Existe, por exemplo, um desfasamento entre a velocidade engrenada pelo
condutor e o número da nova velocidade que aparece no mostrador. Neste
caso, aguarde até que o mostrador mude e tenha cuidado para não voltar a
engrenar uma velocidade mais baixa, o que poderia causar uma travagem
rápida e excessiva do motor, com a possibilidade de causar um acidente
resultando em morte ou ferimentos graves.
sec_02-02.fm Page 214 Tuesday, October 11, 2016 10:04 AM

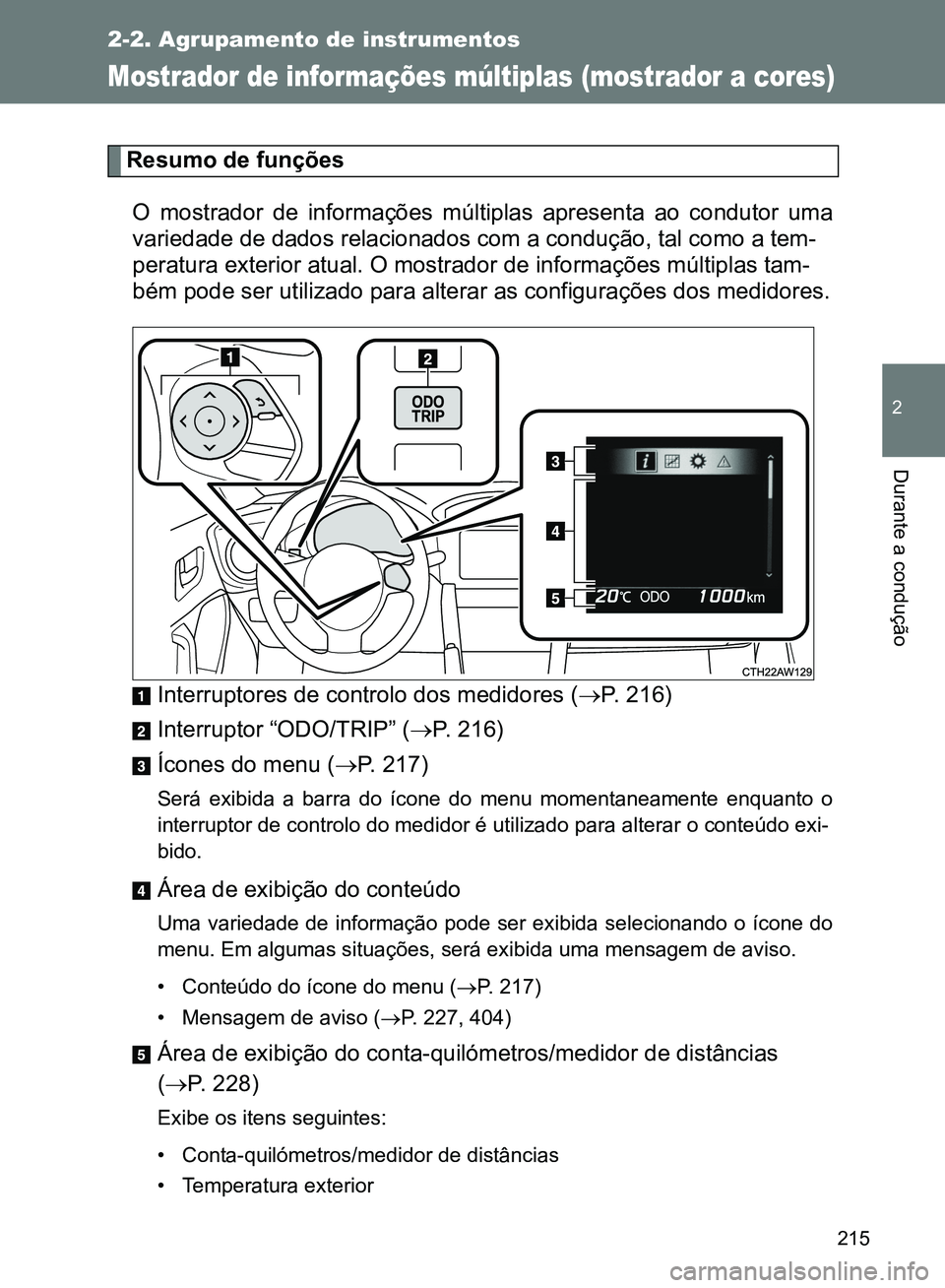

215
2-2. Agrupamento de instrumentos
2
Durante a condução
Mostrador de informações múltiplas (mostrador a cores)
Resumo de funções
O mostrador de informações múltiplas apresenta ao condutor uma
variedade de dados relacionados com a condução, tal como a tem-
peratura exterior atual. O mostrador de informações múltiplas tam-
bém pode ser utilizado para alterar as configurações dos medidores.
Interruptores de controlo dos medidores (P. 216)
Interruptor “ODO/TRIP” (P. 216)
Ícones do menu (P. 217)
Será exibida a barra do ícone do menu momentaneamente enquanto o
interruptor de controlo do medidor é utilizado para alterar o conteúdo exi-
bido.
Área de exibição do conteúdo
Uma variedade de informação pode ser exibida selecionando o ícone do
menu. Em algumas situações, será exibida uma mensagem de aviso.
• Conteúdo do ícone do menu (P. 217)
• Mensagem de aviso (P. 227, 404)
Área de exibição do conta-quilómetros/medidor de distâncias
(P. 228)
Exibe os itens seguintes:
• Conta-quilómetros/medidor de distâncias
• Temperatura exterior
sec_02-02.fm Page 215 Tuesday, October 11, 2016 10:04 AM

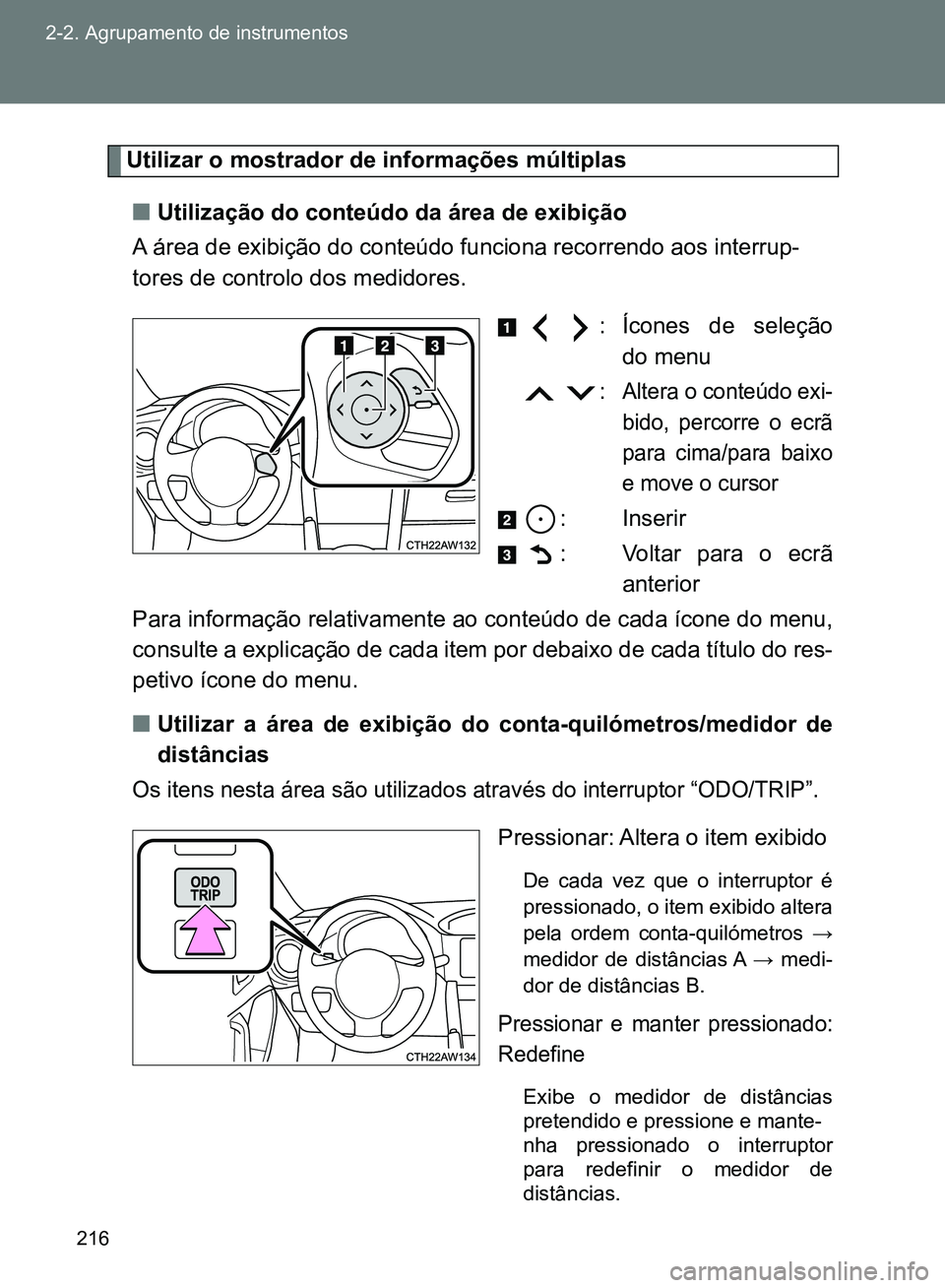

216 2-2. Agrupamento de instrumentos
Utilizar o mostrador de informações múltiplas
nUtilização do conteúdo da área de exibição
A área de exibição do conteúdo funciona recorrendo aos interrup-
tores de controlo dos medidores.
: Ícones de seleção
do menu
:
Altera o conteúdo exi-
bido, percorre o ecrã
para cima/para baixo
e move o cursor
: Inserir
: Voltar para o ecrã
anterior
Para informação relativamente ao conteúdo de cada ícone do menu,
consulte a explicação de cada item por debaixo de cada título do res-
petivo ícone do menu.
nUtilizar a área de exibição do conta-quilómetros/medidor de
distâncias
Os itens nesta área são utilizados através do interruptor “ODO/TRIP”.
Pressionar: Altera o item exibido
De cada vez que o interruptor é
pressionado, o item exibido altera
pela ordem conta-quilómetros →
medidor de distâncias A → medi-
dor de distâncias B.
Pressionar e manter pressionado:
Redefine
Exibe o medidor de distâncias
pretendido e pressione e mante-
nha pressionado o interruptor
para redefinir o medidor de
distâncias.
sec_02-02.fm Page 216 Tuesday, October 11, 2016 10:04 AM

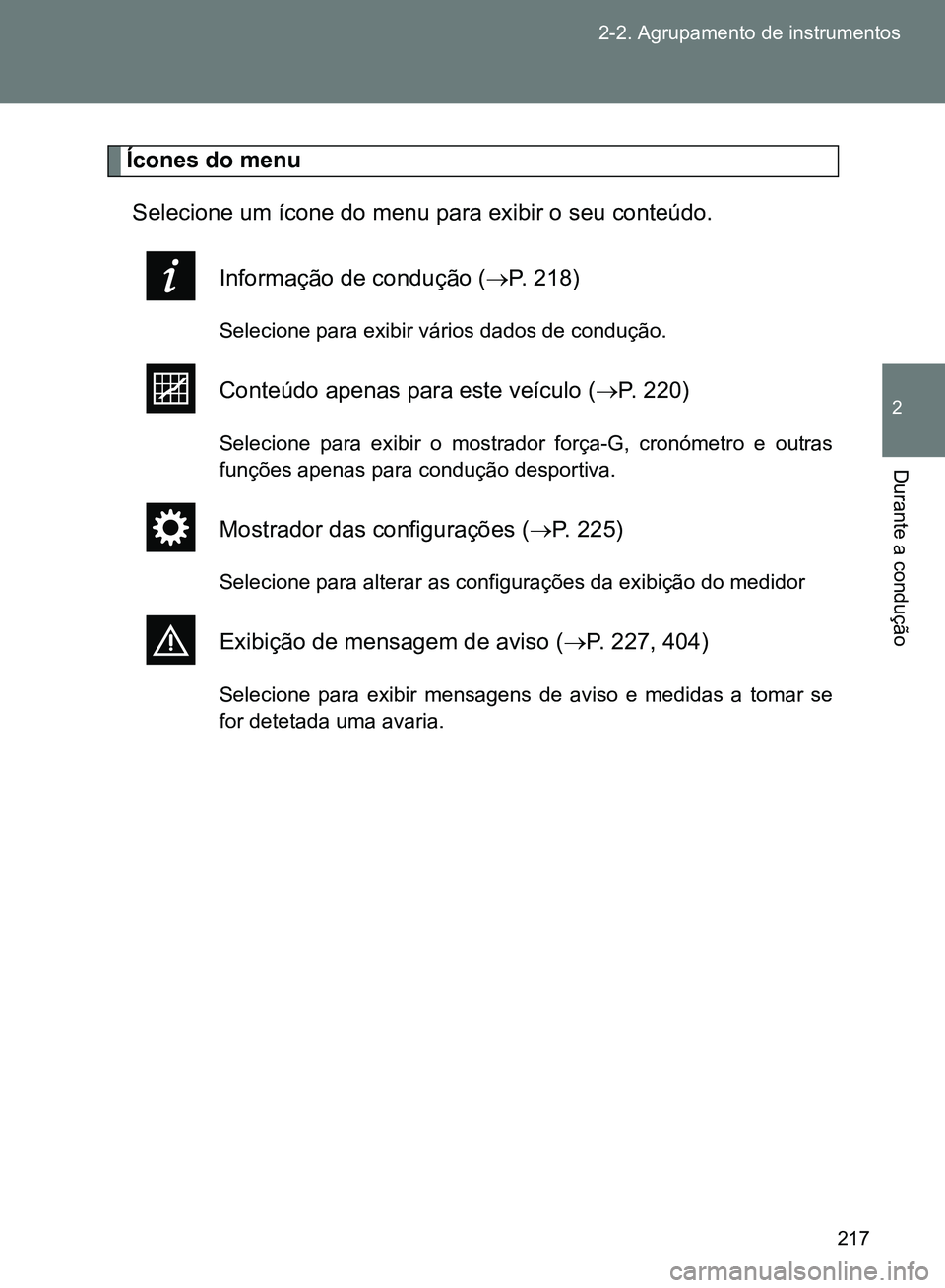

217 2-2. Agrupamento de instrumentos
2
Durante a condução
Ícones do menu
Selecione um ícone do menu para exibir o seu conteúdo.
Informação de condução (P. 218)
Selecione para exibir vários dados de condução.
Conteúdo apenas para este veículo (P. 220)
Selecione para exibir o mostrador força-G, cronómetro e outras
funções apenas para condução desportiva.
Mostrador das configurações (P. 225)
Selecione para alterar as configurações da exibição do medidor
Exibição de mensagem de aviso (P. 227, 404)
Selecione para exibir mensagens de aviso e medidas a tomar se
for detetada uma avaria.
sec_02-02.fm Page 217 Tuesday, October 11, 2016 10:04 AM

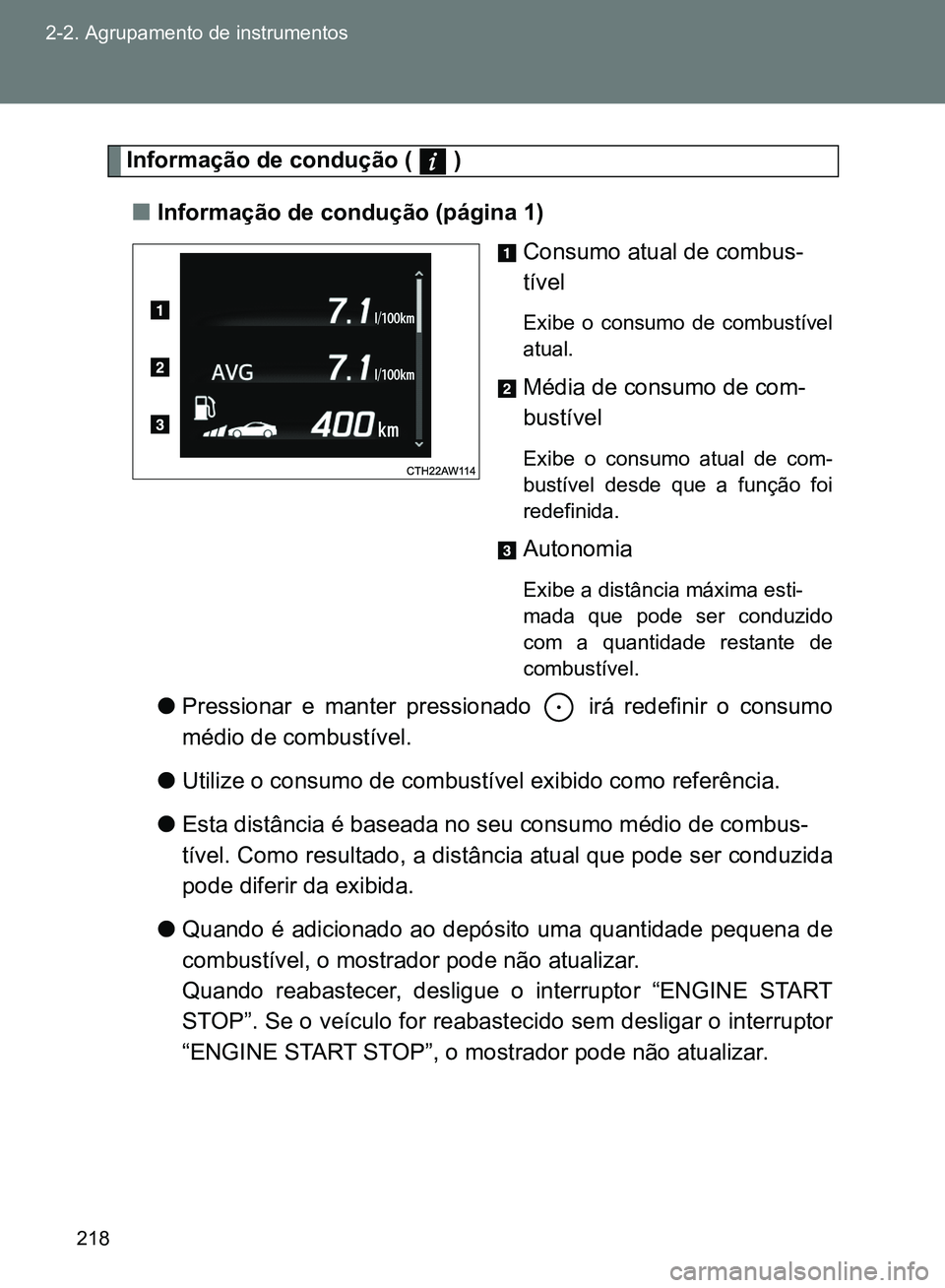

218 2-2. Agrupamento de instrumentos
Informação de condução ( )
nInformação de condução (página 1)
Consumo atual de combus-
tível
Exibe o consumo de combustível
atual.
Média de consumo de com-
bustível
Exibe o consumo atual de com-
bustível desde que a função foi
redefinida.
Autonomia
Exibe a distância máxima esti-
mada que pode ser conduzido
com a quantidade restante de
combustível.
lPressionar e manter pressionado irá redefinir o consumo
médio de combustível.
lUtilize o consumo de combustível exibido como referência.
lEsta distância é baseada no seu consumo médio de combus-
tível. Como resultado, a distância atual que pode ser conduzida
pode diferir da exibida.
lQuando é adicionado ao depósito uma quantidade pequena de
combustível, o mostrador pode não atualizar.
Quando reabastecer, desligue o interruptor “ENGINE START
STOP”. Se o veículo for reabastecido sem desligar o interruptor
“ENGINE START STOP”, o mostrador pode não atualizar.
sec_02-02.fm Page 218 Tuesday, October 11, 2016 10:04 AM

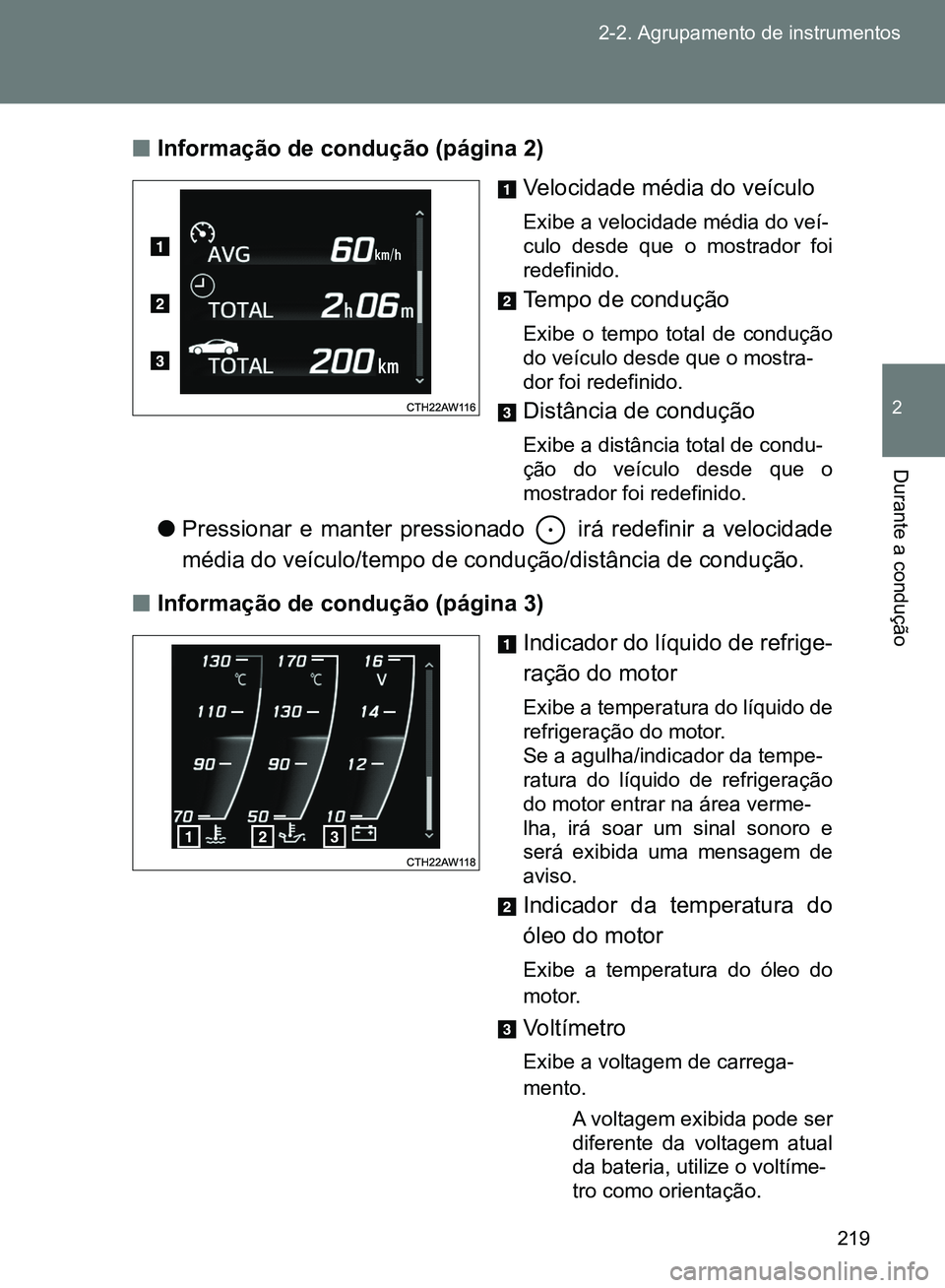

219 2-2. Agrupamento de instrumentos
2
Durante a condução
nInformação de condução (página 2)
Velocidade média do veículo
Exibe a velocidade média do veí-
culo desde que o mostrador foi
redefinido.
Tempo de condução
Exibe o tempo total de condução
do veículo desde que o mostra-
dor foi redefinido.
Distância de condução
Exibe a distância total de condu-
ção do veículo desde que o
mostrador foi redefinido.
lPressionar e manter pressionado irá redefinir a velocidade
média do veículo/tempo de condução/distância de condução.
nInformação de condução (página 3)
Indicador do líquido de refrige-
ração do motor
Exibe a temperatura do líquido de
refrigeração do motor.
Se a agulha/indicador da tempe-
ratura do líquido de refrigeração
do motor entrar na área verme-
lha, irá soar um sinal sonoro e
será exibida uma mensagem de
aviso.
Indicador da temperatura do
óleo do motor
Exibe a temperatura do óleo do
motor.
Vo l t í m e t r o
Exibe a voltagem de carrega-
mento.
A voltagem exibida pode ser
diferente da voltagem atual
da bateria, utilize o voltíme-
tro como orientação.
sec_02-02.fm Page 219 Tuesday, October 11, 2016 10:04 AM

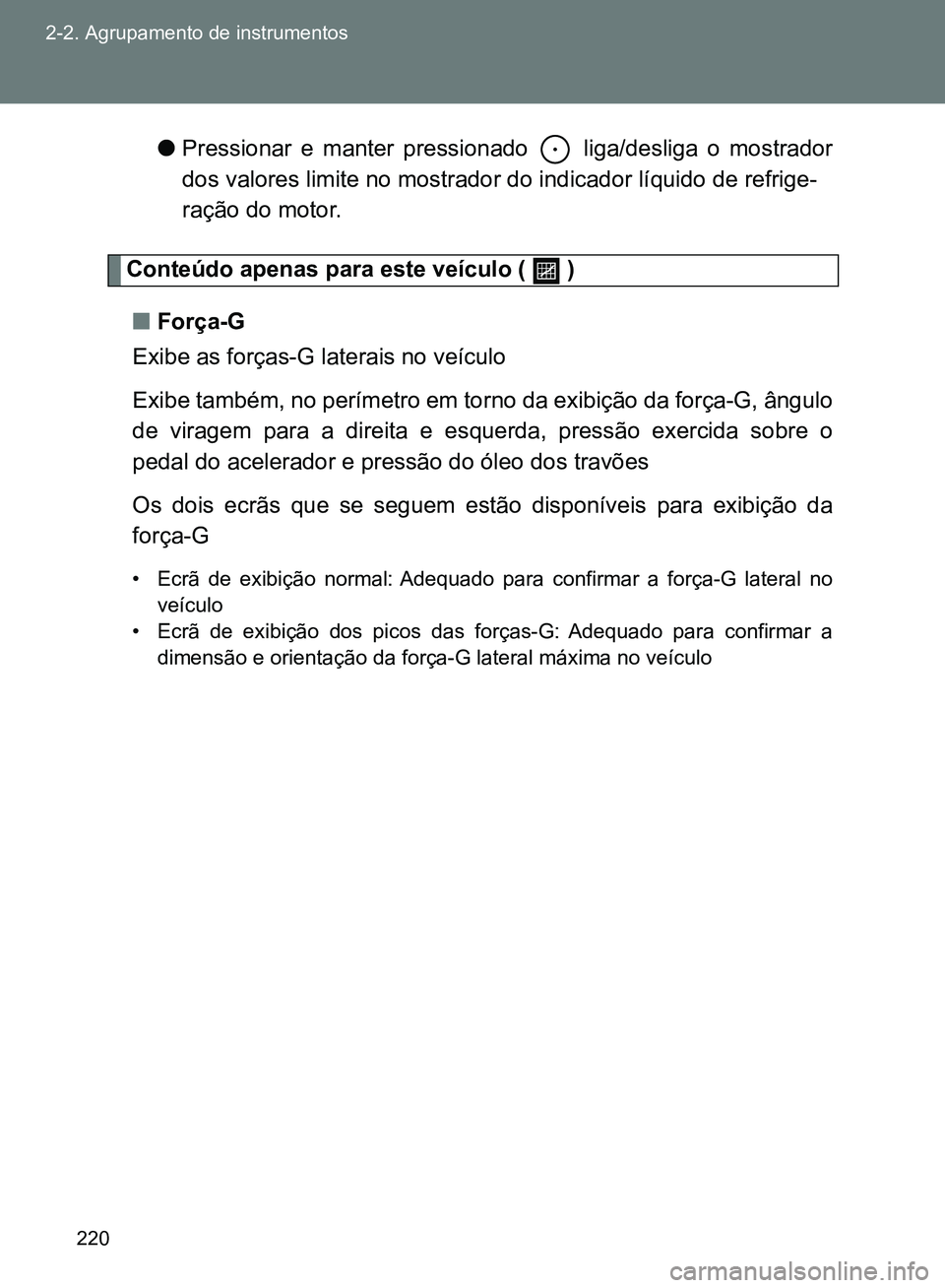

220 2-2. Agrupamento de instrumentos
lPressionar e manter pressionado liga/desliga o mostrador
dos valores limite no mostrador do indicador líquido de refrige-
ração do motor.
Conteúdo apenas para este veículo ( )
nForça-G
Exibe as forças-G laterais no veículo
Exibe também, no perímetro em torno da exibição da força-G, ângulo
de viragem para a direita e esquerda, pressão exercida sobre o
pedal do acelerador e pressão do óleo dos travões
Os dois ecrãs que se seguem estão disponíveis para exibição da
força-G
• Ecrã de exibição normal: Adequado para confirmar a força-G lateral no
veículo
• Ecrã de exibição dos picos das forças-G: Adequado para confirmar a
dimensão e orientação da força-G lateral máxima no veículo
sec_02-02.fm Page 220 Tuesday, October 11, 2016 10:04 AM
