TOYOTA GT86 2017 Omistajan Käsikirja (in Finnish)

181
2-2. Mittaristo
2
Ajettaessa
OM18071FI

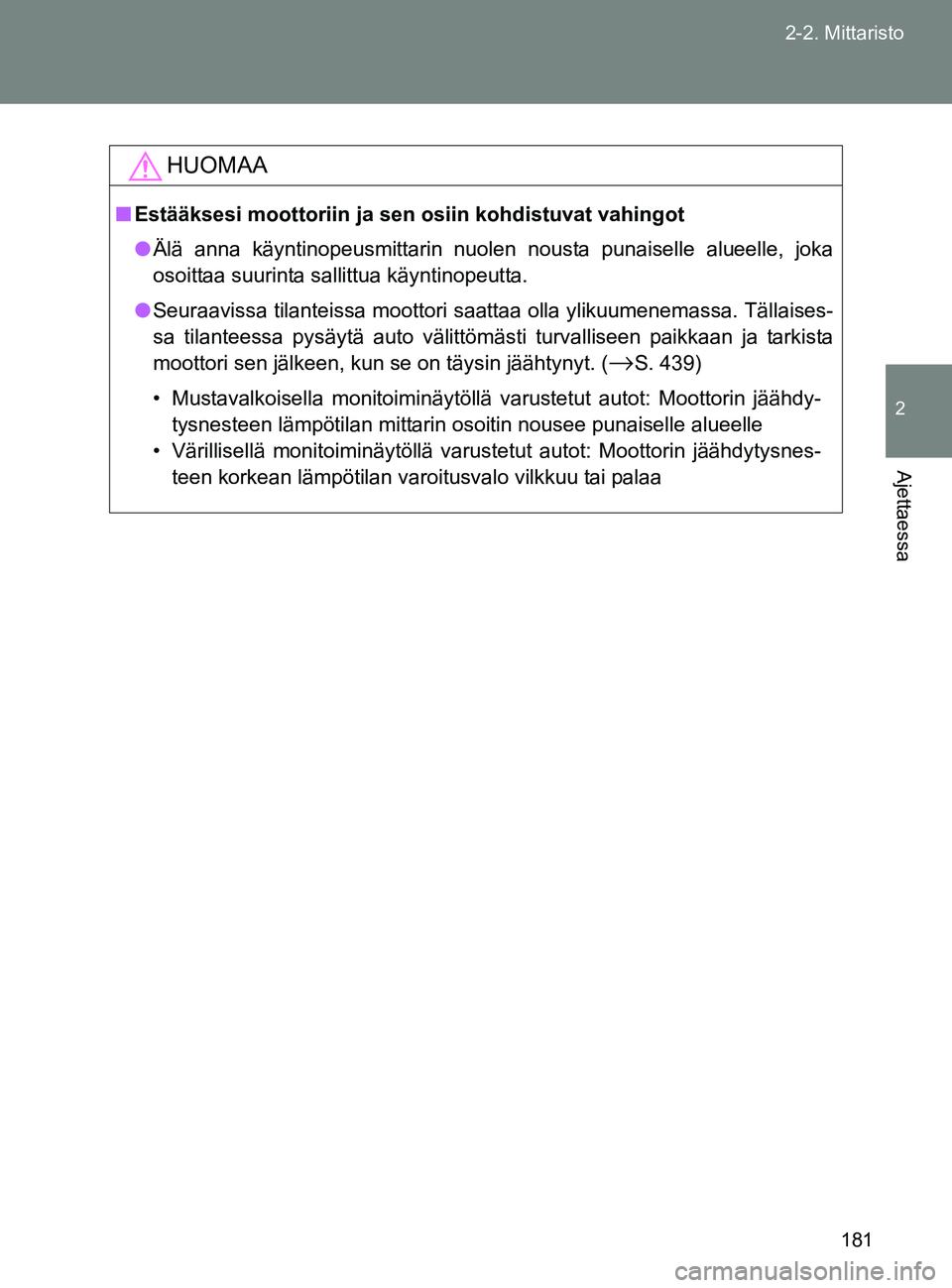

HUOMAA
■
Estääksesi moottoriin ja sen osiin kohdistuvat vahingot
● Älä anna käyntinopeusmittarin nuolen nousta punaiselle alueelle, joka
osoittaa suurinta sallittua käyntinopeutta.
● Seuraavissa tilanteissa moottori saattaa olla ylikuumenemassa. Tällaises-
sa tilanteessa pysäytä auto välittömästi turvalliseen paikkaan ja tarkista
moottori sen jälkeen, kun se on täysin jäähtynyt. (
→S. 439)
• Mustavalkoisella monitoiminäytöllä varustetut autot: Moottorin jäähdy- tysnesteen lämpötilan mittarin osoitin nousee punaiselle alueelle
• Värillisellä monitoiminäytöllä varustetut autot: Moottorin jäähdytysnes- teen korkean lämpötilan varoitusvalo vilkkuu tai palaa
OM18071FI.book Page 181 Thursday, February 2, 2017 7:33 PM

182
2-2. Mittaristo
OM18071FI

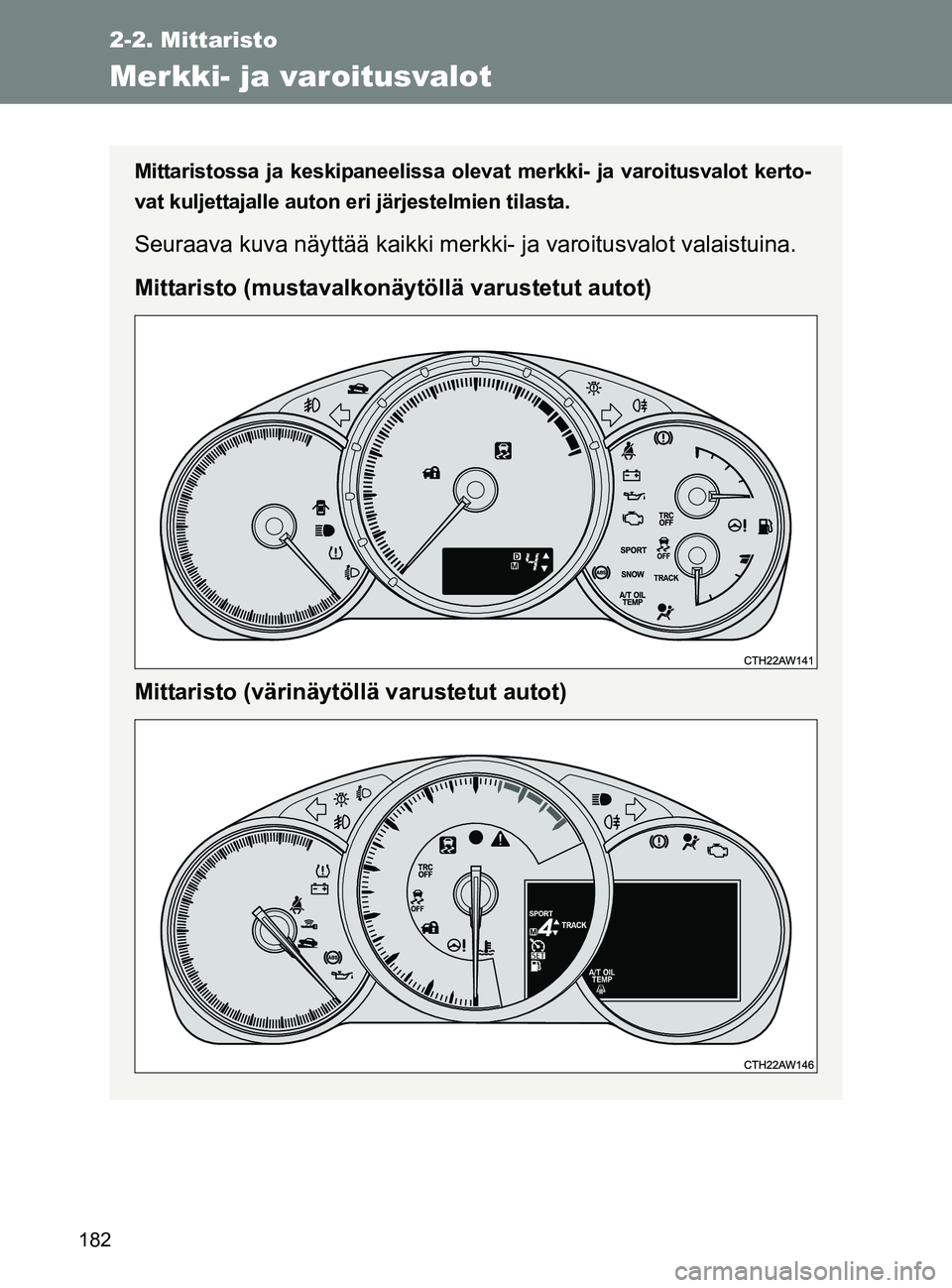

Merkki- ja varoitusvalot
Mittaristossa ja keskipaneelissa olevat merkki- ja varoitusvalot kerto-
vat kuljettajalle auton eri järjestelmien tilasta.
Seuraava kuva näyttää kaikki merkki- ja varoitusvalot valaistuina.
Mittaristo (mustavalkonäytöllä varustetut autot)
Mittaristo (värinäytöllä varustetut autot)
OM18071FI.book Page 182 Thursday, February 2, 2017 7:33 PM

183
2-2. Mittaristo
2
Ajettaessa
OM18071FI

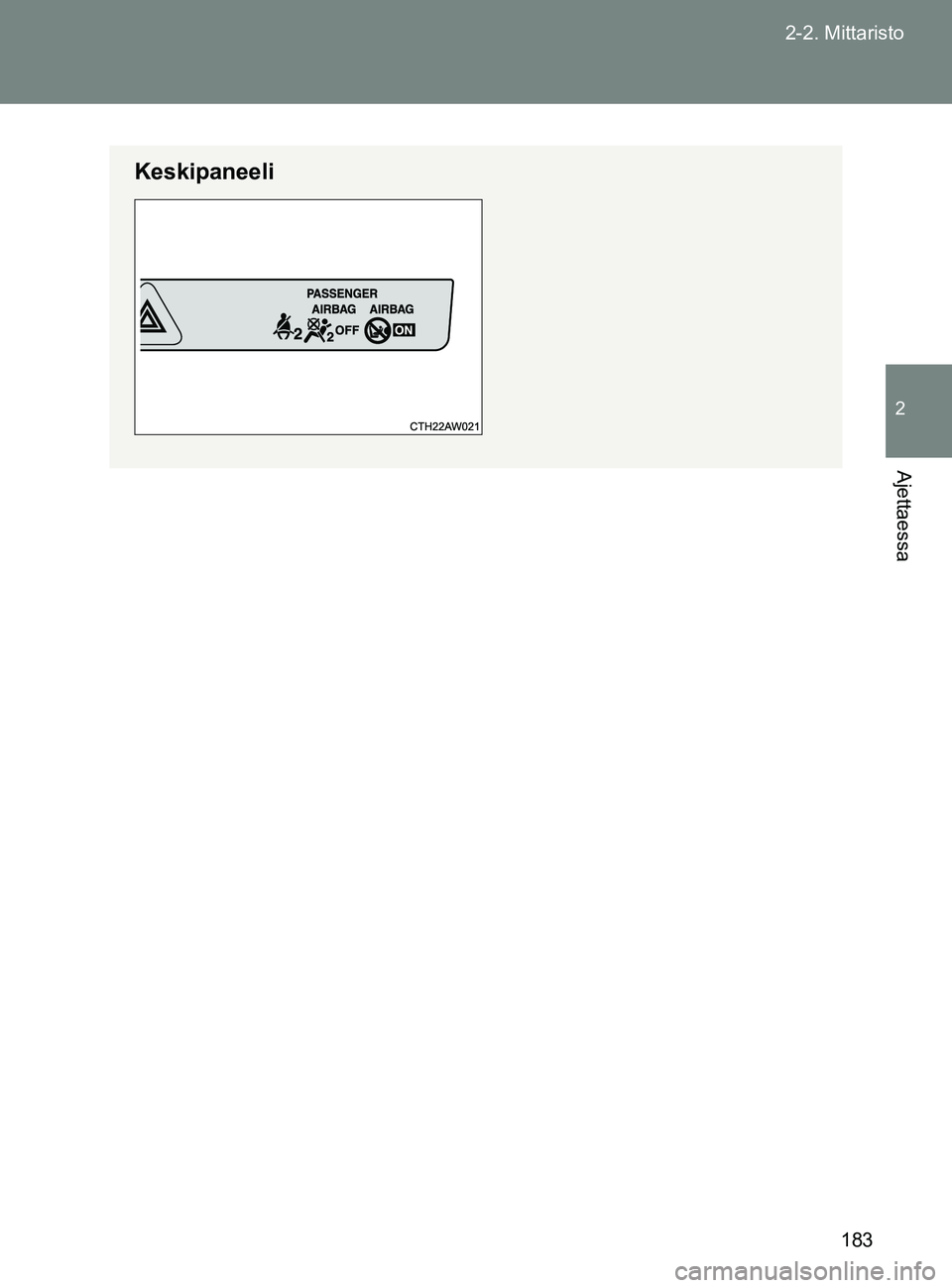

Keskipaneeli
OM18071FI.book Page 183 Thursday, February 2, 2017 7:33 PM

184
2-2. Mittaristo
OM18071FI
■

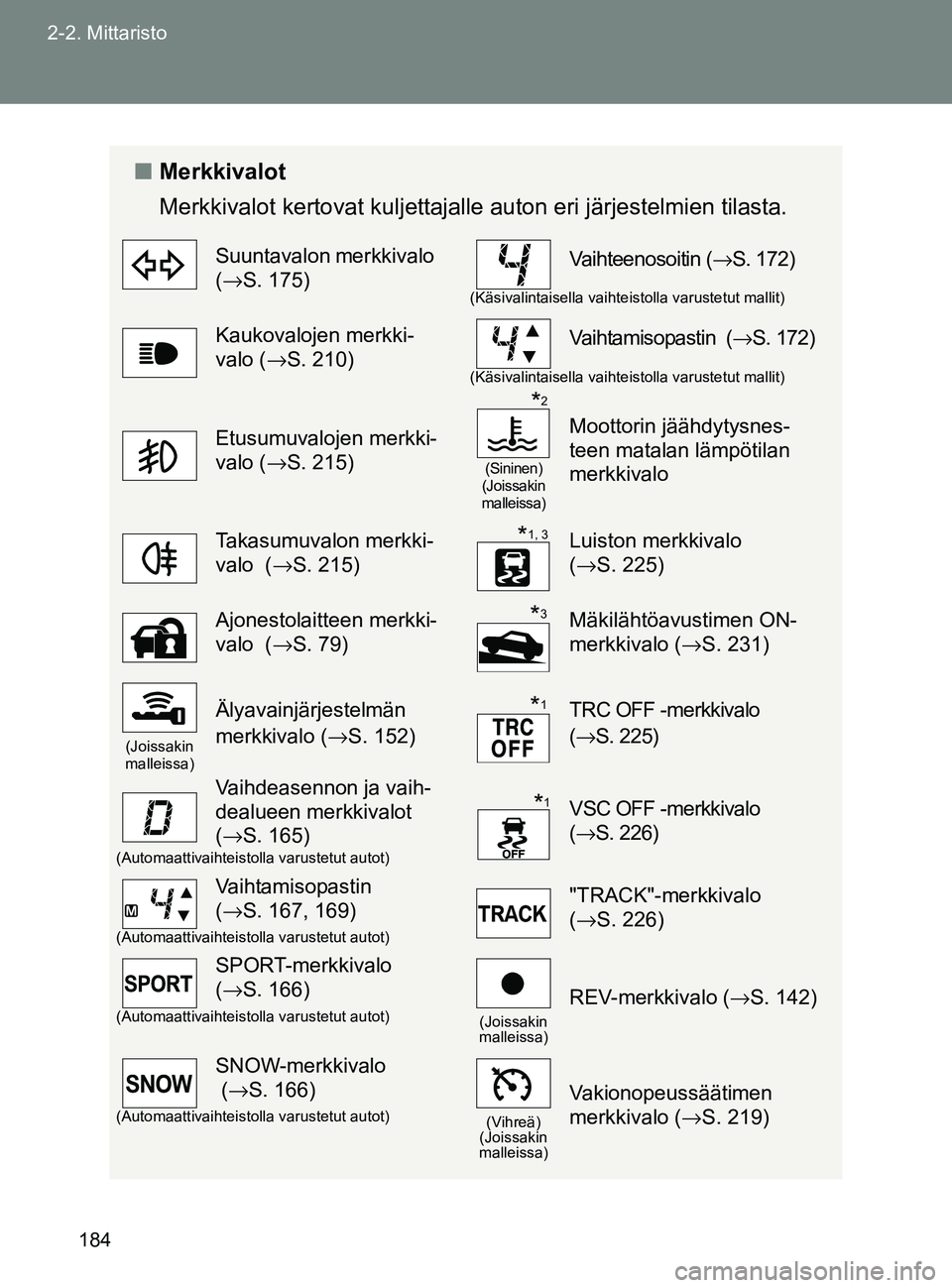

Merkkivalot
Merkkivalot kertovat kuljettajalle auton eri järjestelmien tilasta.
Suuntavalon merkkivalo
(→S. 175)Vaihteenosoitin ( →S. 172)
(Käsivalintaisella vaihte istolla varustetut mallit)
Kaukovalojen merkki-
valo (→S. 210)Vaihtamisopastin ( →S. 172)
(Käsivalintaisella vaihte istolla varustetut mallit)
Etusumuvalojen merkki-
valo (→S. 215)
(Sininen)
(Joissakin
malleissa)
Moottorin jäähdytysnes-
teen matalan lämpötilan
merkkivalo
Takasumuvalon merkki-
valo ( →S. 215)Luiston merkkivalo
(→S. 225)
Ajonestolaitteen merkki-
valo ( →S. 79)Mäkilähtöavustimen ON-
merkkivalo ( →S. 231)
(Joissakin
malleissa)
Älyavainjärjestelmän
merkkivalo ( →S. 152)TRC OFF -merkkivalo
(→ S. 225)
Vaihdeasennon ja vaih-
dealueen merkkivalot
(→S. 165)VSC OFF -merkkivalo
(→ S. 226)
(Automaattivaihteistolla varustetut autot)
Vaihtamisopastin
(→S. 167, 169)"TRACK"-merkkivalo
(→S. 226)
(Automaattivaihteistolla varustetut autot)
SPORT-merkkivalo
( →S. 166)
(Joissakin
malleissa)
REV-merkkivalo ( →S. 142)(Automaattivaihteistolla varustetut autot)
SNOW-merkkivalo
(→S. 166)
(Vihreä)
(Joissakin
malleissa)
Vakionopeussäätimen
merkkivalo ( →S. 219)(Automaattivaihteistolla varustetut autot)
*2
*1, 3
*3
*1
*1
OM18071FI.book Page 184 Thursday, February 2, 2017 7:33 PM

185
2-2. Mittaristo
2
Ajettaessa
OM18071FI

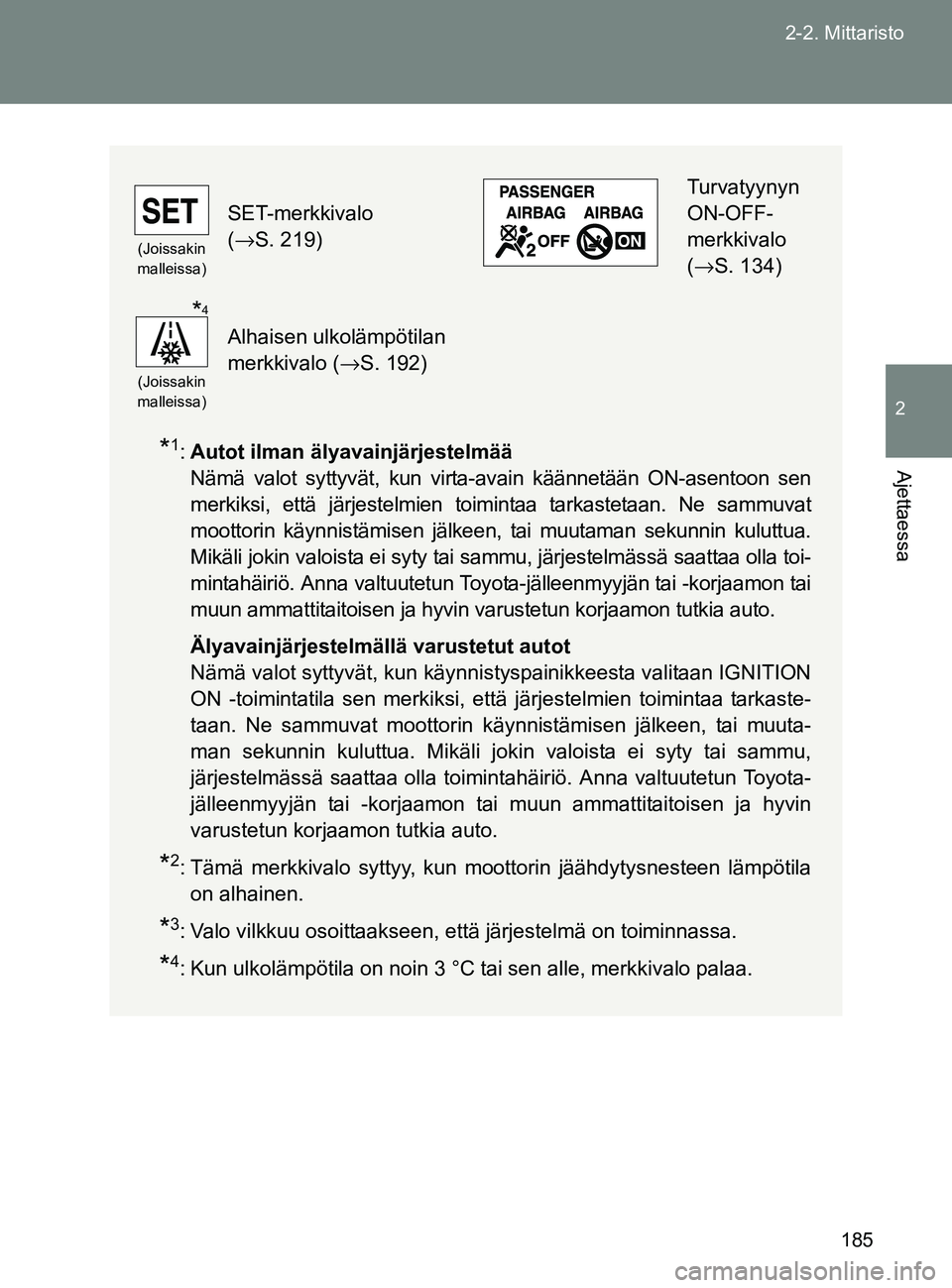

*1:
Autot ilman älyavainjärjestelmää
Nämä valot syttyvät, kun virta-avain käännetään ON-asentoon sen
merkiksi, että järjestelmien toim intaa tarkastetaan. Ne sammuvat
moottorin käynnistämisen jälkeen, tai muutaman sekunnin kuluttua.
Mikäli jokin valoista ei syty tai sammu, järjestelmässä saattaa olla toi-
mintahäiriö. Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
Älyavainjärjestelmällä varustetut autot
Nämä valot syttyvät, kun käynnistyspainikkeesta valitaan IGNITION
ON -toimintatila sen merkiksi, että järjestelmien toimintaa tarkaste-
taan. Ne sammuvat moottorin käynnistämisen jälkeen, tai muuta-
man sekunnin kuluttua. Mikäli jokin valoista ei syty tai sammu,
järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin
varustetun korjaamon tutkia auto.
*2: Tämä merkkivalo syttyy, kun moottorin jäähdytysnesteen lämpötila on alhainen.
*3: Valo vilkkuu osoittaakseen, että järjestelmä on toiminnassa.
*4: Kun ulkolämpötila on noin 3 °C tai sen alle, merkkivalo palaa.
(Joissakin
malleissa)
SET-merkkivalo
( →S. 219)
Turvatyynyn
ON-OFF-
merkkivalo
(→S. 134)
(Joissakin
malleissa)
Alhaisen ulkolämpötilan
merkkivalo ( →S. 192)
*4
OM18071FI.book Page 185 Thursday, February 2, 2017 7:33 PM

186
2-2. Mittaristo
OM18071FI
■

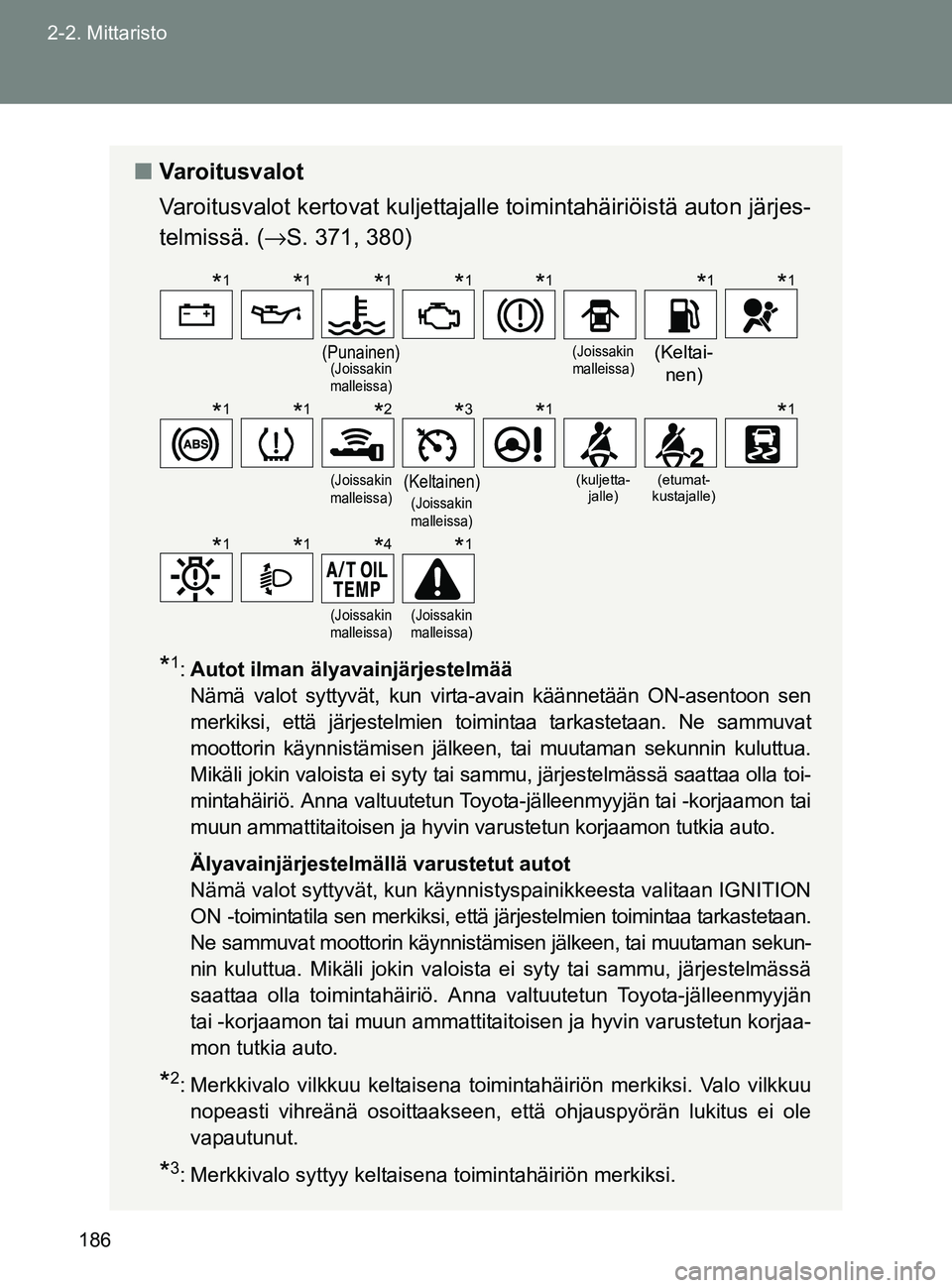

Varoitusvalot
Varoitusvalot kertovat kuljettajalle toimintahäiriöistä auton järjes-
telmissä. ( →S. 371, 380)
*1:Autot ilman älyavainjärjestelmää
Nämä valot syttyvät, kun virta-avain käännetään ON-asentoon sen
merkiksi, että järjestelmien toim intaa tarkastetaan. Ne sammuvat
moottorin käynnistämisen jälkeen, tai muutaman sekunnin kuluttua.
Mikäli jokin valoista ei syty tai sammu, järjestelmässä saattaa olla toi-
mintahäiriö. Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
Älyavainjärjestelmällä varustetut autot
Nämä valot syttyvät, kun käynnistyspainikkeesta valitaan IGNITION
ON -toimintatila sen merkiksi, että järjestelmien toimintaa tarkastetaan.
Ne sammuvat moottorin käynnistämisen jälkeen, tai muutaman sekun-
nin kuluttua. Mikäli jokin valoista ei syty tai sammu, järjestelmässä
saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaa-
mon tutkia auto.
*2: Merkkivalo vilkkuu keltaisena toimintahäiriön merkiksi. Valo vilkkuu nopeasti vihreänä osoittaakseen, että ohjauspyörän lukitus ei ole
vapautunut.
*3: Merkkivalo syttyy keltaisena toimintahäiriön merkiksi.
(Punainen)(Joissakin
malleissa)(Joissakin
malleissa)(Keltai-
nen)
(Joissakin
malleissa)(Keltainen)(Joissakin
malleissa)
(kuljetta-
jalle)(etumat-
kustajalle)
(Joissakin
malleissa)(Joissakin
malleissa)
*1*1*1*1*1*1*1
*1*1*2*3*1*1
*1*1*4*1
OM18071FI.book Page 186 Thursday, February 2, 2017 7:33 PM

187
2-2. Mittaristo
2
Ajettaessa
OM18071FI

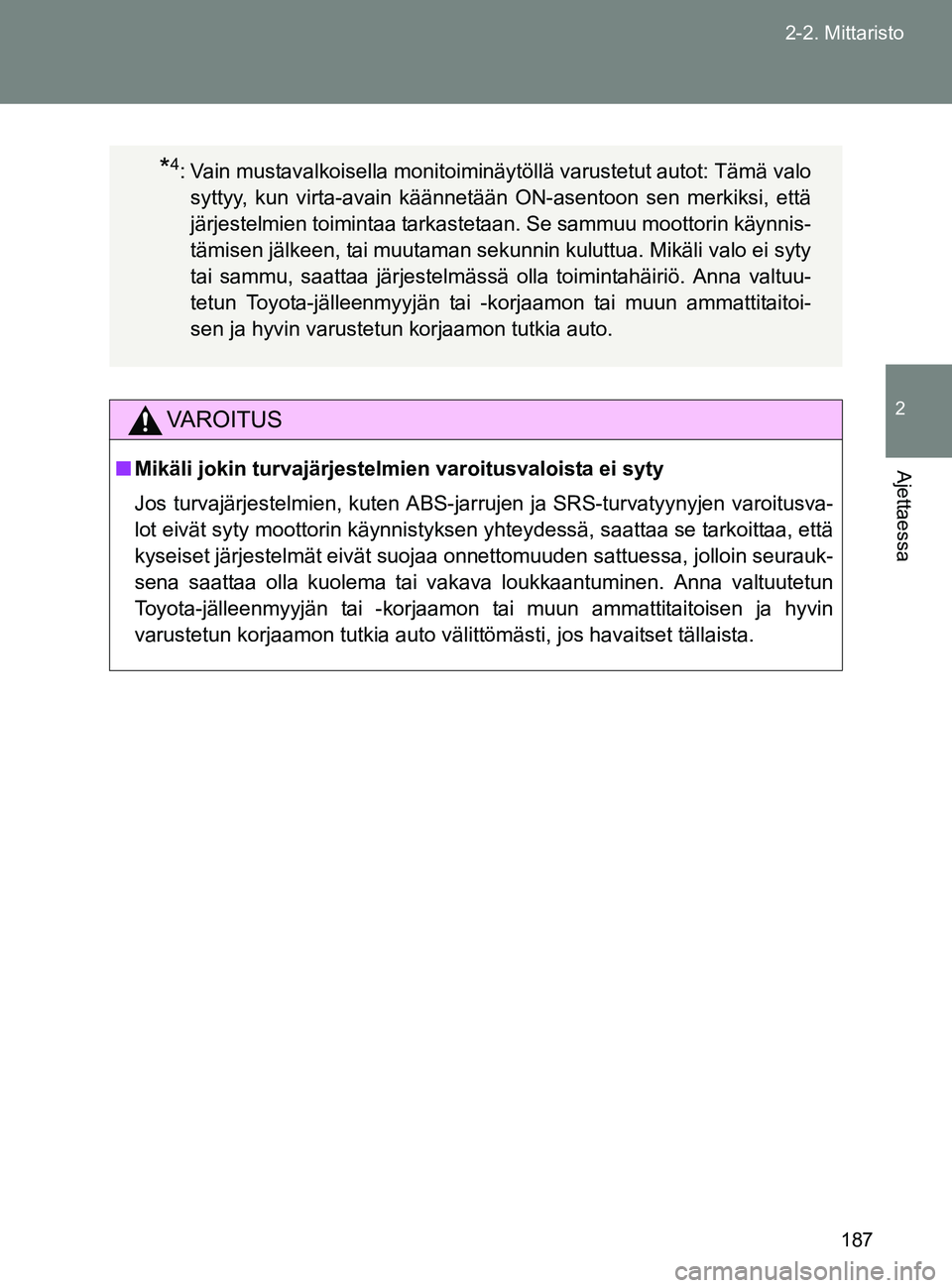

VAROITUS
■
Mikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jarrujen ja SRS-turvatyynyjen varoitusva-
lot eivät syty moottorin käynnistyksen yhteydessä, saattaa se tarkoittaa, että
kyseiset järjestelmät eivät suojaa onnettomuuden sattuessa, jolloin seurauk-
sena saattaa olla kuolema tai vakava loukkaantuminen. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin
varustetun korjaamon tutkia auto välittömästi, jos havaitset tällaista.
*4: Vain mustavalkoisella monitoiminäytöllä varustetut autot: Tämä valo
syttyy, kun virta-avain käännetään ON-asentoon sen merkiksi, että
järjestelmien toimintaa tarkastetaan. Se sammuu moottorin käynnis-
tämisen jälkeen, tai muutaman sekunnin kuluttua. Mikäli valo ei syty
tai sammu, saattaa järjestelmässä olla toimintahäiriö. Anna valtuu-
tetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoi-
sen ja hyvin varustetun korjaamon tutkia auto.
OM18071FI.book Page 187 Thursday, February 2, 2017 7:33 PM

188
2-2. Mittaristo
OM18071FI

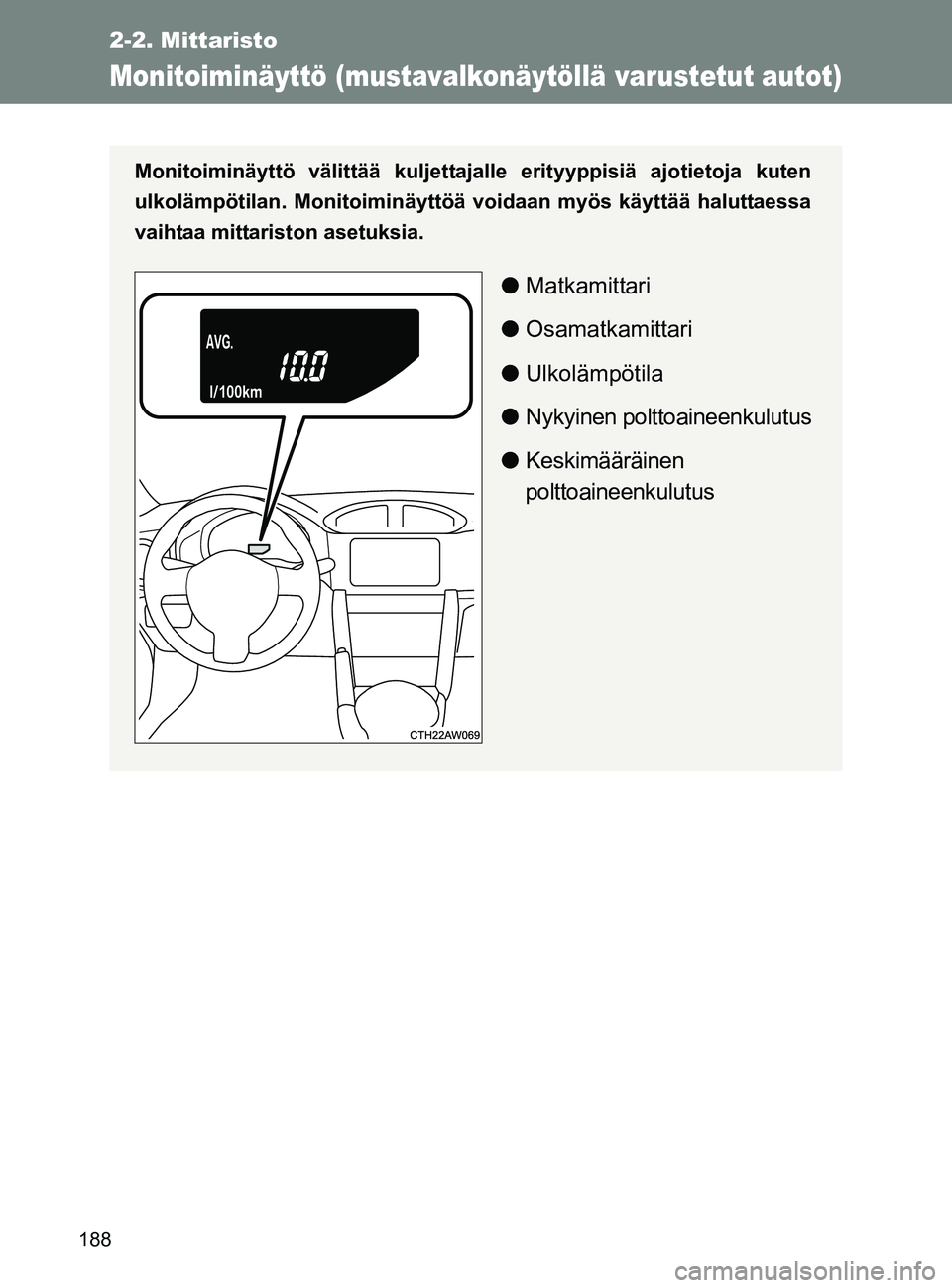

Monitoiminäyttö (mustavalkonäytöllä varustetut autot)
Monitoiminäyttö välittää kuljettajalle erityyppisiä ajotietoja kuten
ulkolämpötilan. Monitoiminäyttö ä voidaan myös käyttää haluttaessa
vaihtaa mittariston asetuksia.
● Matkamittari
● Osamatkamittari
● Ulkolämpötila
● Nykyinen polttoaineenkulutus
● Keskimääräinen
polttoaineenkulutus
OM18071FI.book Page 188 Thursday, February 2, 2017 7:33 PM

189
2-2. Mittaristo
2
Ajettaessa
OM18071FI

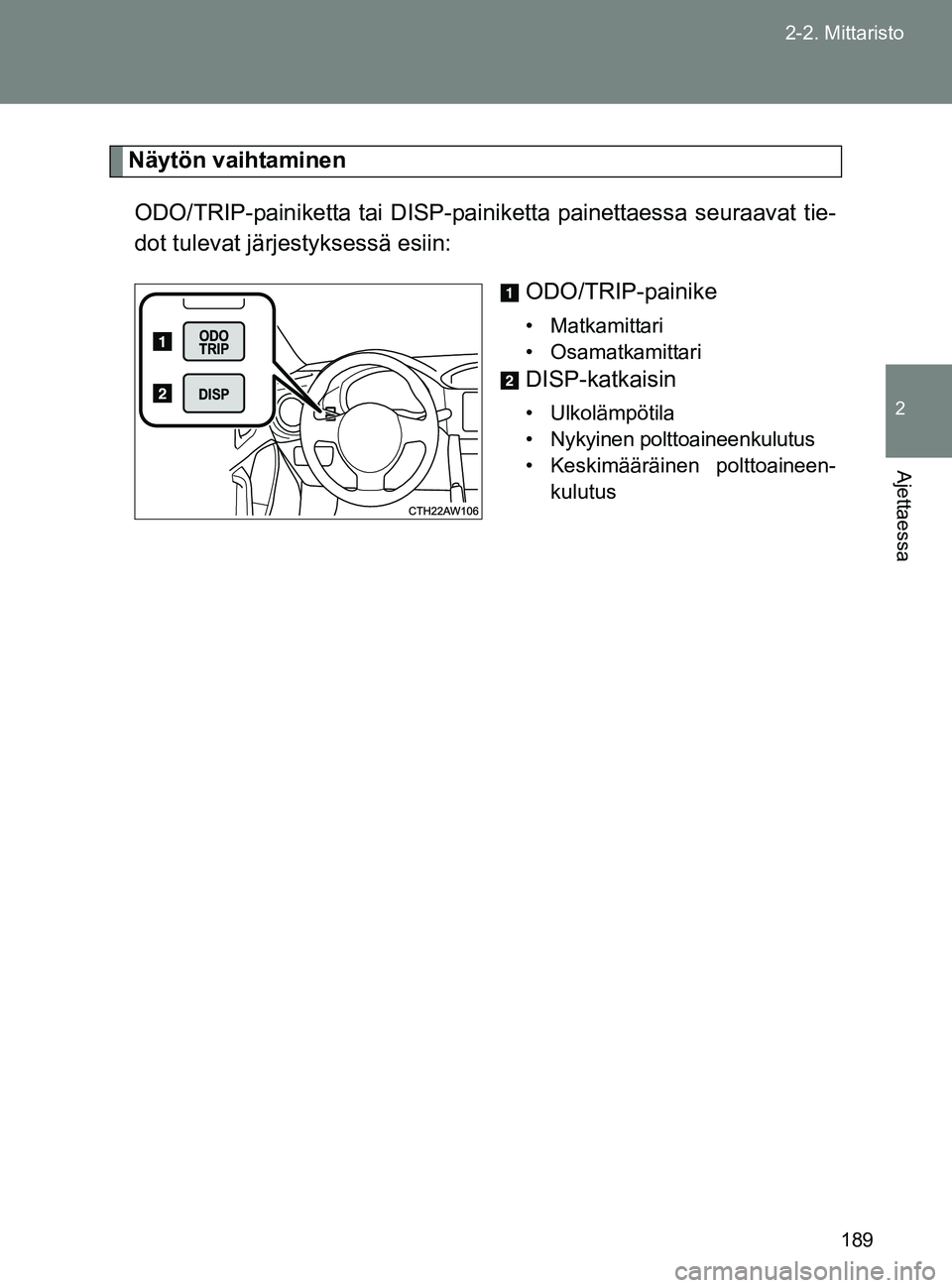

Näytön vaihtaminen
ODO/TRIP-painiketta tai DISP-painiketta painettaessa seuraavat tie-
dot tulevat järjestyksessä esiin: ODO/TRIP-painike
• Matkamittari
• Osamatkamittari
DISP-katkaisin
• Ulkolämpötila
• Nykyinen polttoaineenkulutus
• Keskimääräinen polttoaineen-kulutus
OM18071FI.book Page 189 Thursday, February 2, 2017 7:33 PM

190
2-2. Mittaristo
OM18071FI
■

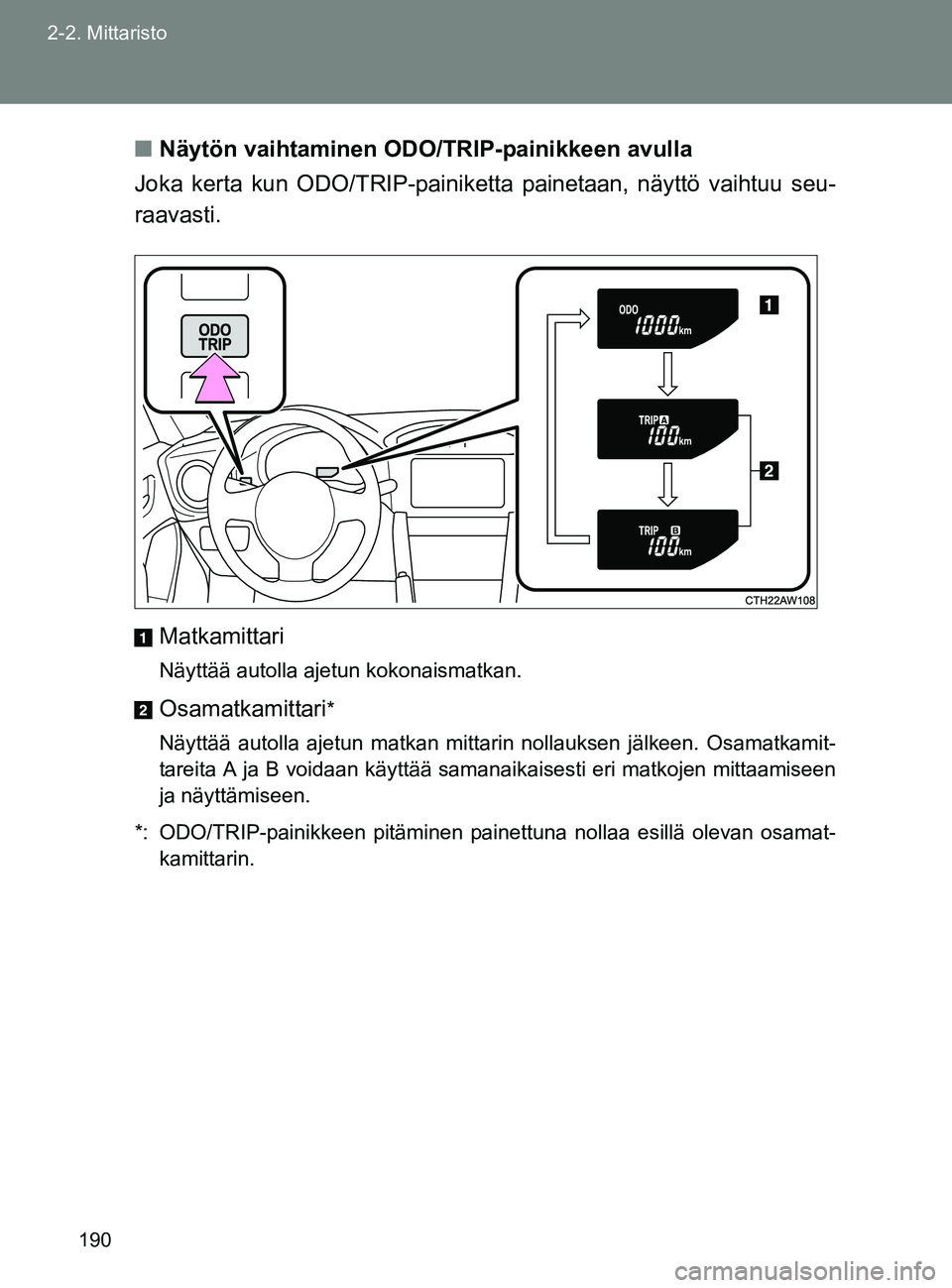

Näytön vaihtaminen ODO/TRIP-painikkeen avulla
Joka kerta kun ODO/TRIP-painiketta painetaan, näyttö vaihtuu seu-
raavasti.
Matkamittari
Näyttää autolla ajetun kokonaismatkan.
Osamatkamittari*
Näyttää autolla ajetun matkan mittarin nollauksen jälkeen. Osamatkamit-
tareita A ja B voidaan käyttää samanaikaisesti eri matkojen mittaamiseen
ja näyttämiseen.
*: ODO/TRIP-painikkeen pitäminen painettuna nollaa esillä olevan osamat- kamittarin.
OM18071FI.book Page 190 Thursday, February 2, 2017 7:33 PM
