TOYOTA GT86 2017 Omistajan Käsikirja (in Finnish)

191
2-2. Mittaristo
2
Ajettaessa
OM18071FI
■

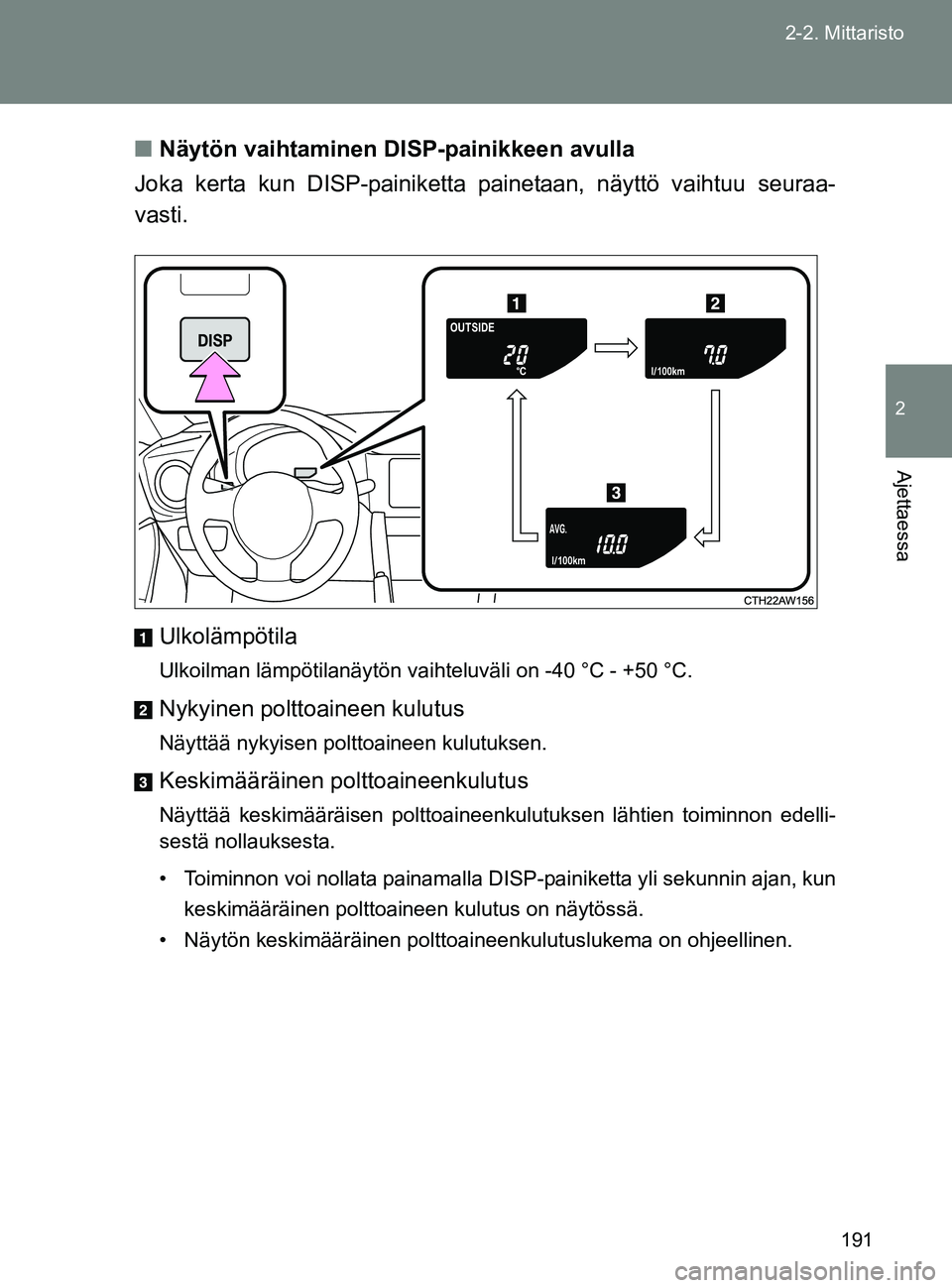

Näytön vaihtaminen DISP-painikkeen avulla
Joka kerta kun DISP-painiketta painetaan, näyttö vaihtuu seuraa-
vasti.
Ulkolämpötila
Ulkoilman lämpötilanäytön vaihteluväli on -40 °C - +50 °C.
Nykyinen polttoaineen kulutus
Näyttää nykyisen polttoaineen kulutuksen.
Keskimääräinen polttoaineenkulutus
Näyttää keskimääräisen polttoaineenkulutuksen lähtien toiminnon edelli-
sestä nollauksesta.
• Toiminnon voi nollata painamalla DISP-painiketta yli sekunnin ajan, kun keskimääräinen polttoaineen kulutus on näytössä.
• Näytön keskimääräinen polttoaineenkulutuslukema on ohjeell\
inen.
OM18071FI.book Page 191 Thursday, February 2, 2017 7:33 PM

192
2-2. Mittaristo
OM18071FI
■

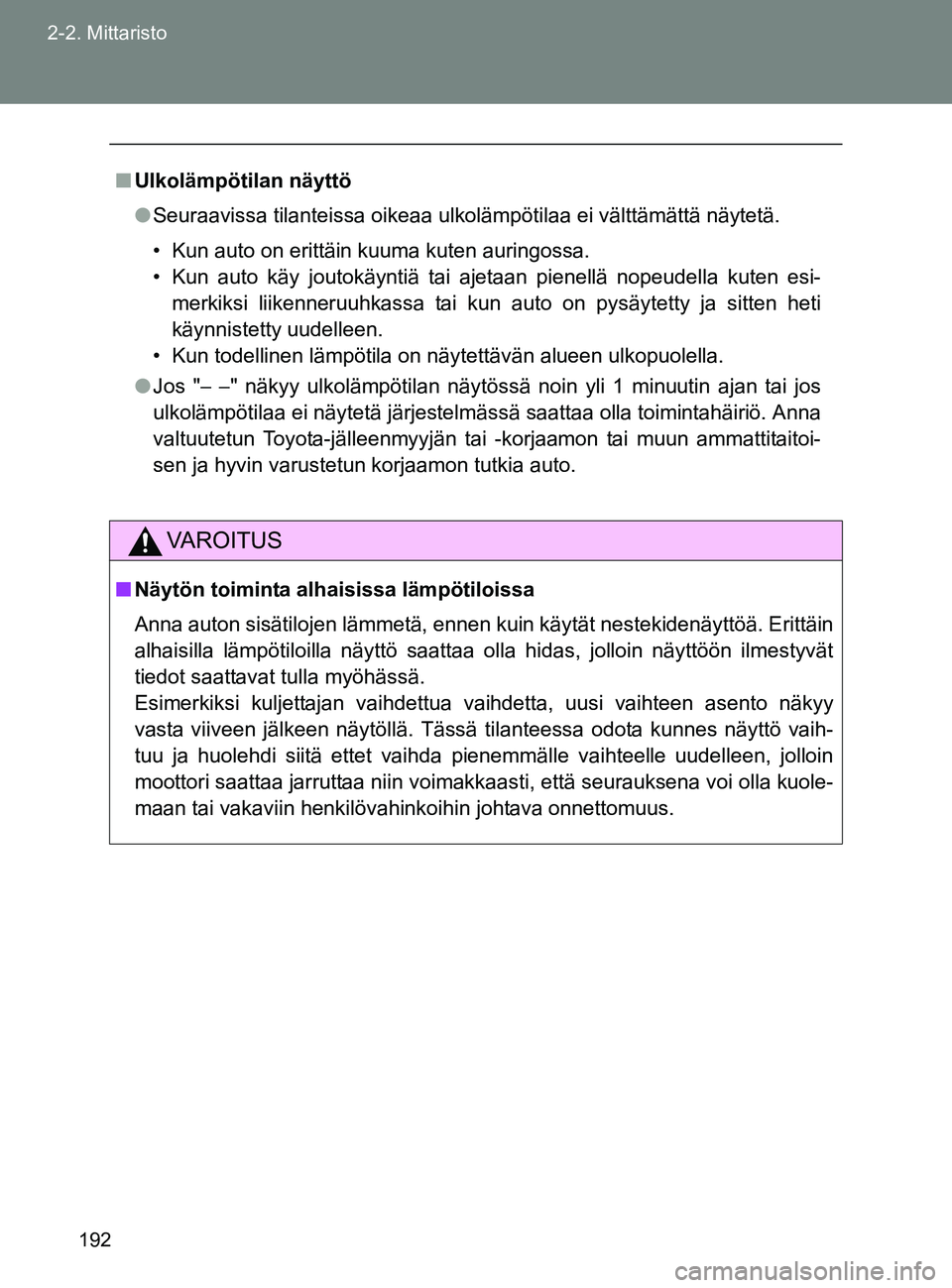

Ulkolämpötilan näyttö
● Seuraavissa tilanteissa oikeaa ulkolämpötilaa ei välttämättä näytetä.
• Kun auto on erittäin kuuma kuten auringossa.
• Kun auto käy joutokäyntiä tai ajetaan pienellä nopeudella kuten esi-
merkiksi liikenneruuhkassa tai kun auto on pysäytetty ja sitten heti
käynnistetty uudelleen.
• Kun todellinen lämpötila on näytettävän alueen ulkopuolell\
a.
● Jos "− −" näkyy ulkolämpötilan näytössä noin yli 1 minuutin ajan tai jos
ulkolämpötilaa ei näytetä järjestelmässä saattaa olla toimintahäiriö. Anna
valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoi-
sen ja hyvin varustetun korjaamon tutkia auto.
VAROITUS
■Näytön toiminta alhaisissa lämpötiloissa
Anna auton sisätilojen lämmetä, ennen kuin käytät nestekidenäyttöä. Erittäin
alhaisilla lämpötiloilla näyttö saattaa olla hidas, jolloin näyttöön ilmestyvät
tiedot saattavat tulla myöhässä.
Esimerkiksi kuljettajan vaihdettua vaihdetta, uusi vaihteen asento näkyy
vasta viiveen jälkeen näytöllä. Tässä tilanteessa odota kunnes näyttö vaih-
tuu ja huolehdi siitä ettet vaihda pienemmälle vaihteelle uudelleen, jolloin
moottori saattaa jarruttaa niin voimakkaasti, että seurauksena voi olla kuole-
maan tai vakaviin henkilövahinkoihin johtava onnettomuus.
OM18071FI.book Page 192 Thursday, February 2, 2017 7:33 PM

193
2-2. Mittaristo
2
Ajettaessa
OM18071FI

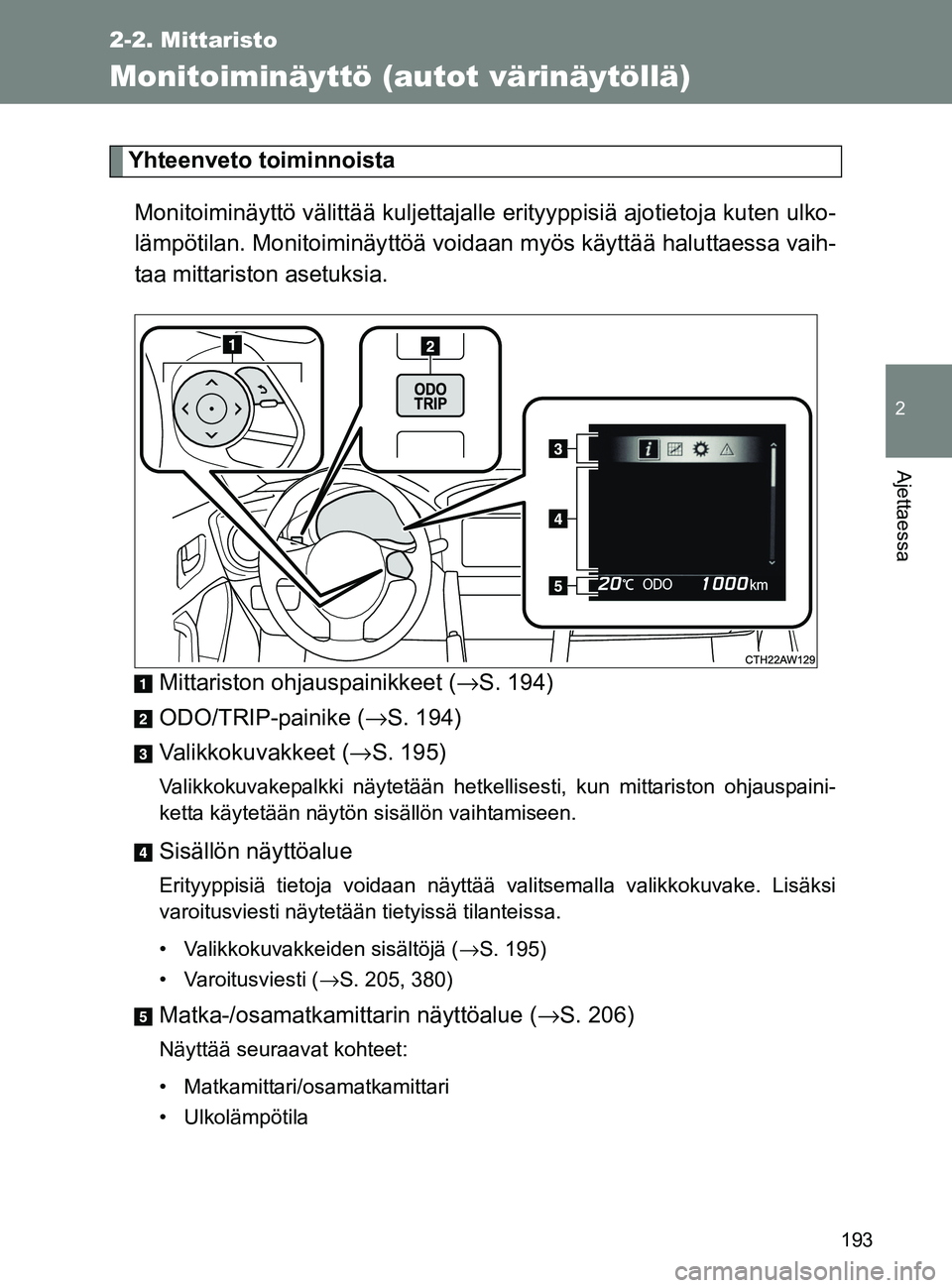

Monitoiminäyttö (autot värinäytöllä)
Yhteenveto toiminnoistaMonitoiminäyttö välittää kuljettajalle erityyppisiä ajotietoja kuten ulko-
lämpötilan. Monitoiminäy ttöä voidaan myös käyttää haluttaessa vaih-
taa mittariston asetuksia.
Mittariston ohjauspainikkeet ( →S. 194)
ODO/TRIP-painike ( →S. 194)
Valikkokuvakkeet (→ S. 195)
Valikkokuvakepalkki näytetään hetkellisesti, kun mittariston ohjauspaini-
ketta käytetään näytön sisällön vaihtamiseen.
Sisällön näyttöalue
Erityyppisiä tietoja voidaan näyttää valitsemalla valikkokuvake. Lisäksi
varoitusviesti näytetään tietyissä tilanteissa.
• Valikkokuvakkeiden sisältöjä ( →S. 195)
• Varoitusviesti ( →S. 205, 380)
Matka-/osamatkamittarin näyttöalue ( →S. 206)
Näyttää seuraavat kohteet:
• Matkamittari/osamatkamittari
• Ulkolämpötila
OM18071FI.book Page 193 Thursday, February 2, 2017 7:33 PM

194
2-2. Mittaristo
OM18071FI
Monitoiminäytön käyttö
■ Sisällön näyttöalueen käyttö
Sisällön näyttöaluetta käytetään mittariston ohjauspainikkeilla.
: Valitse valikkokuvak-keet
: Vaihtaa näytön sisäl- töä, vierittää näyttöä
ylös/alas ja siirtää
kohdistinta
: Valitse
: Palaa edelliseen näyttöön
Saadaksesi tietoa kunk in valikkokuvakkeen sisällöstä katso selitys
kustakin kohdasta kyseisen va likkokuvakkeen otsikon alta.
■ Matka-/osamatkamittarin näyttöalueen käyttö
Tällä alueella olevia kohteita käytetään ODO/TRIP-painikkeella.
Paina: Vaihda näytettäviä koh-
teita
Joka kerta, kun painiketta paine-
taan näytössä näkyvä kohde
vaihtuu järjestyksessä matkamit-
tari → osamatkamittari A → osa-
matkamittari B.
Pitäminen painettuna: Nollaus
Ota esiin haluamasi osamatka-
mittari ja paina ja pidä painettuna
painiketta nollataksesi osamatka-
mittarin.
OM18071FI.book Page 194 Thursday, February 2, 2017 7:33 PM

195
2-2. Mittaristo
2
Ajettaessa
OM18071FI

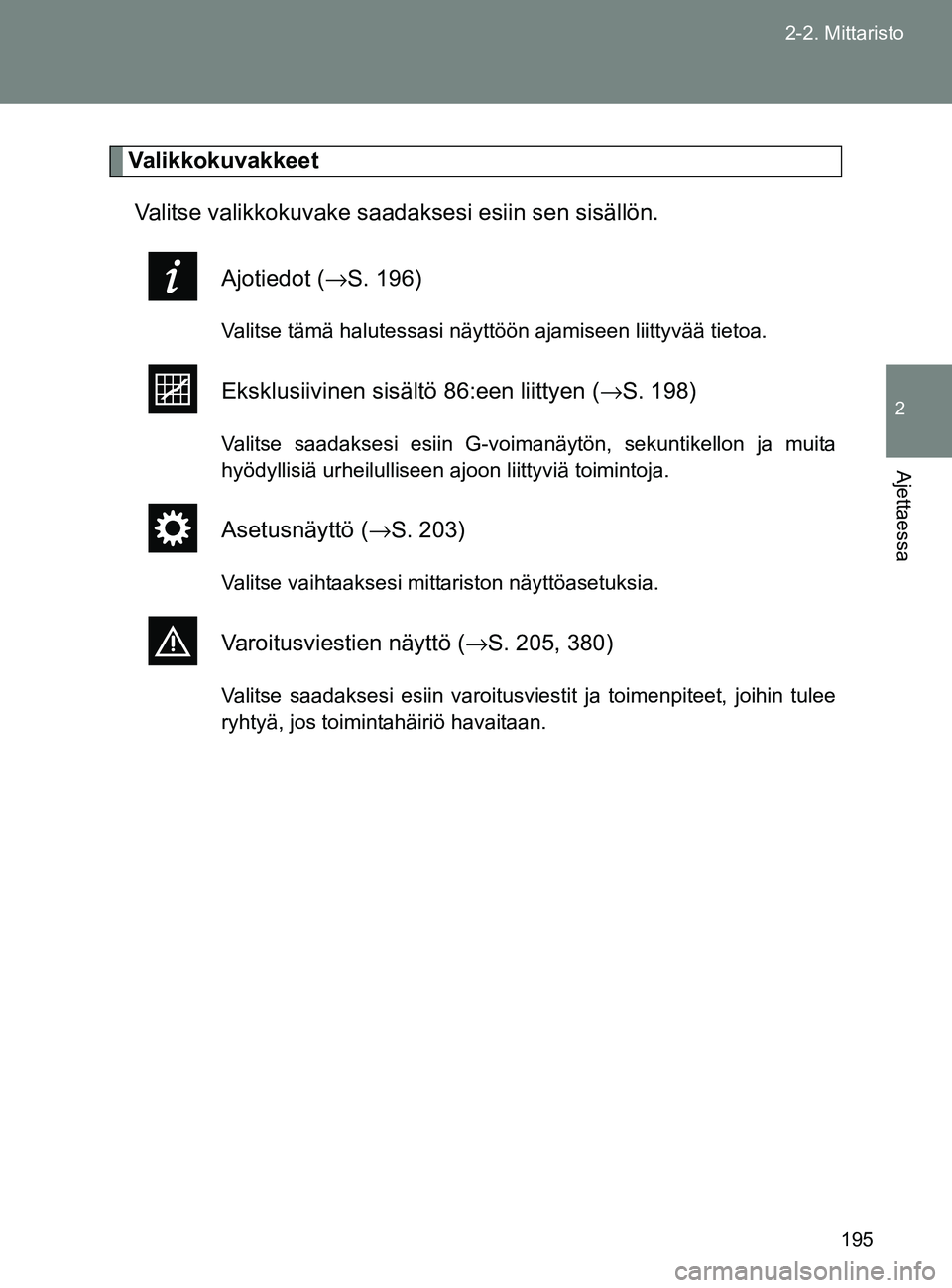

Valikkokuvakkeet
Valitse valikkokuvake saadaksesi esiin sen sisällön.
Ajotiedot ( →S. 196)
Valitse tämä halutessasi näyttöön ajamiseen liittyvää tietoa.
Eksklusiivinen sisä ltö 86:een liittyen (→S. 198)
Valitse saadaksesi esiin G-voimanäytön, sekuntikellon ja muita
hyödyllisiä urheilulliseen ajoon liittyviä toimintoja.
Asetusnäyttö ( →S. 203)
Valitse vaihtaaksesi mittariston näyttöasetuksia.
Varoitusviestien näyttö (→ S. 205, 380)
Valitse saadaksesi esiin varoitusviestit ja toimenpiteet, joihin tulee
ryhtyä, jos toimintahäiriö havaitaan.
OM18071FI.book Page 195 Thursday, February 2, 2017 7:33 PM

196
2-2. Mittaristo
OM18071FI

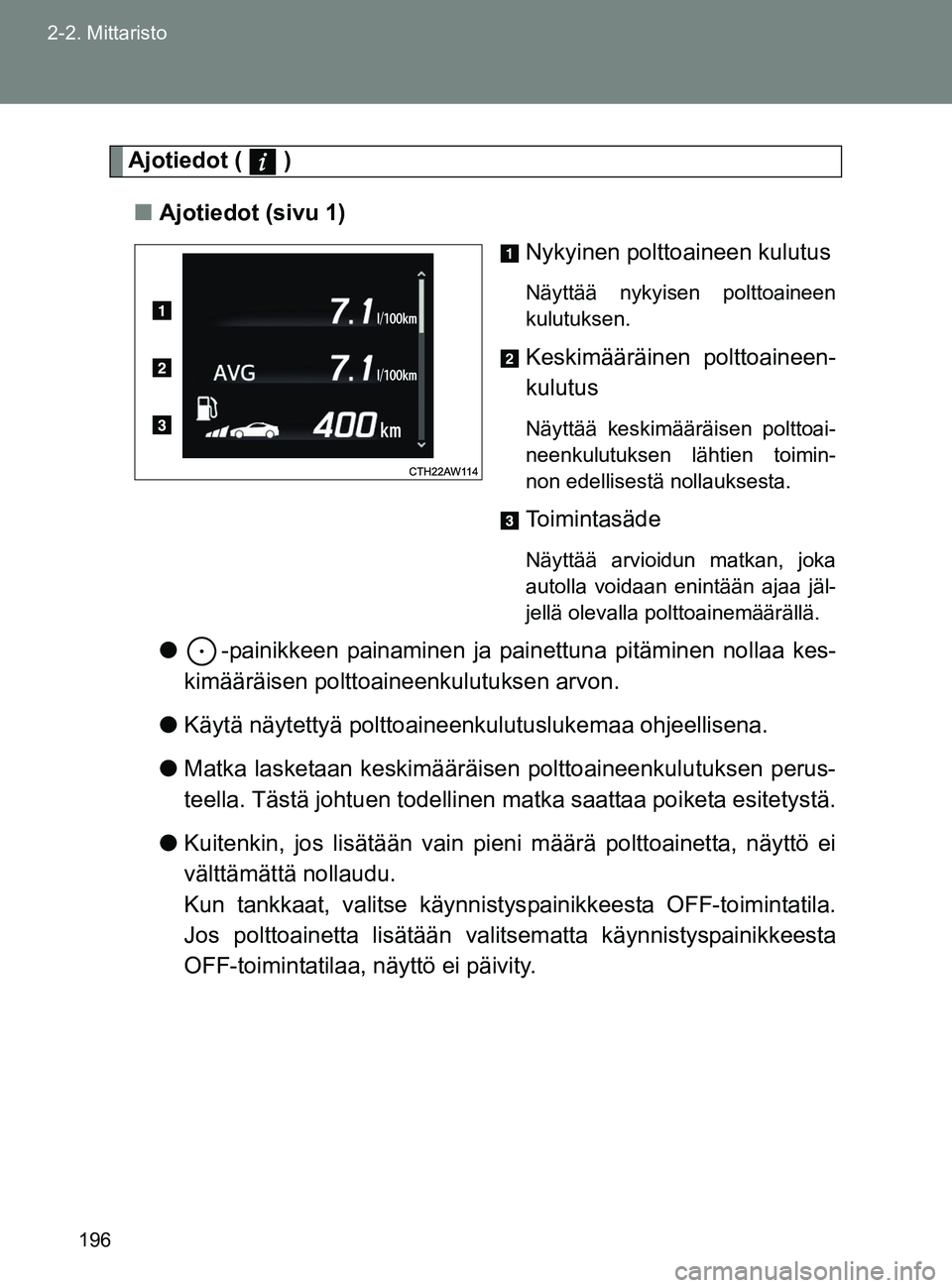

Ajotiedot ( )
■ Ajotiedot (sivu 1)
Nykyinen polttoaineen kulutus
Näyttää nykyisen polttoaineen
kulutuksen.
Keskimääräinen polttoaineen-
kulutus
Näyttää keskimääräisen polttoai-
neenkulutuksen lähtien toimin-
non edellisestä nollauksesta.
Toimintasäde
Näyttää arvioidun matkan, joka
autolla voidaan enintään ajaa jäl-
jellä olevalla polttoainemäärällä.
●-painikkeen painaminen ja painettuna pitäminen nollaa kes-
kimääräisen polttoaineenkulutuksen arvon.
● Käytä näytettyä polttoain eenkulutuslukemaa ohjeellisena.
● Matka lasketaan keskimääräisen polttoaineenkulutuksen perus-
teella. Tästä johtuen todellinen ma tka saattaa poiketa esitetystä.
● Kuitenkin, jos lisätään vain pien i määrä polttoainetta, näyttö ei
välttämättä nollaudu.
Kun tankkaat, valitse käynnistys painikkeesta OFF-toimintatila.
Jos polttoainetta lisätään valits ematta käynnistyspainikkeesta
OFF-toimintatilaa, näyttö ei päivity.
OM18071FI.book Page 196 Thursday, February 2, 2017 7:33 PM

197
2-2. Mittaristo
2
Ajettaessa
OM18071FI
■

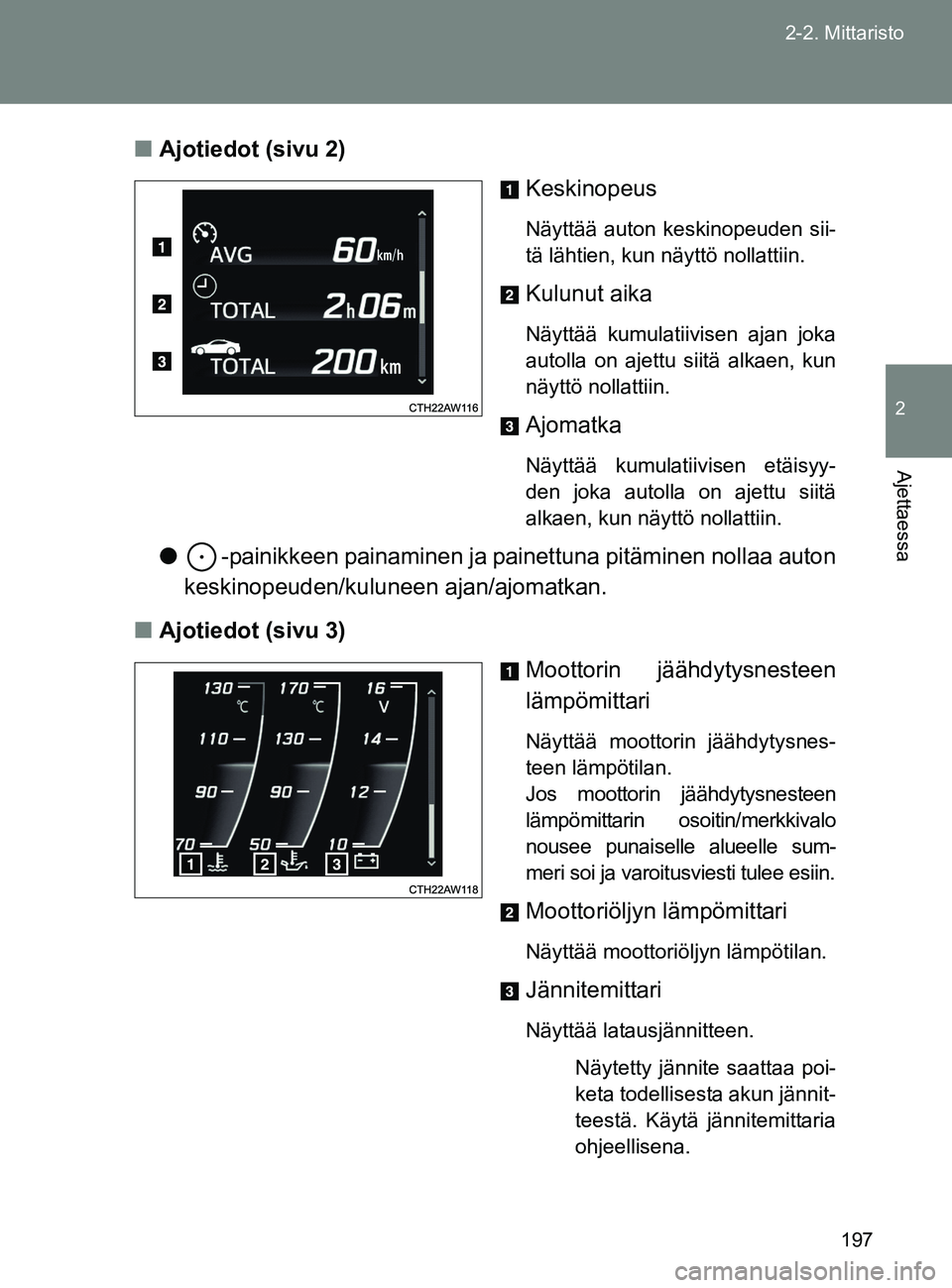

Ajotiedot (sivu 2)
Keskinopeus
Näyttää auton keskinopeuden sii-
tä lähtien, kun näyttö nollattiin.
Kulunut aika
Näyttää kumulatiivisen ajan joka
autolla on ajettu siitä alkaen, kun
näyttö nollattiin.
Ajomatka
Näyttää kumulatiivisen etäisyy-
den joka autolla on ajettu siitä
alkaen, kun näyttö nollattiin.
●-painikkeen painaminen ja painettuna pitäminen nollaa auton
keskinopeuden/kulunee n ajan/ajomatkan.
■ Ajotiedot (sivu 3)
Moottorin jäähdytysnesteen
lämpömittari
Näyttää moottorin jäähdytysnes-
teen lämpötilan.
Jos moottorin jäähdytysnesteen
lämpömittarin osoitin/merkkivalo
nousee punaiselle alueelle sum-
meri soi ja varoitusviesti tulee esiin.
Moottoriöljyn lämpömittari
Näyttää moottoriöljyn lämpötilan.
Jännitemittari
Näyttää latausjännitteen.
Näytetty jännite saattaa poi-
keta todellisesta akun jännit-
teestä. Käytä jännitemittaria
ohjeellisena.
OM18071FI.book Page 197 Thursday, February 2, 2017 7:33 PM

198
2-2. Mittaristo
OM18071FI
●

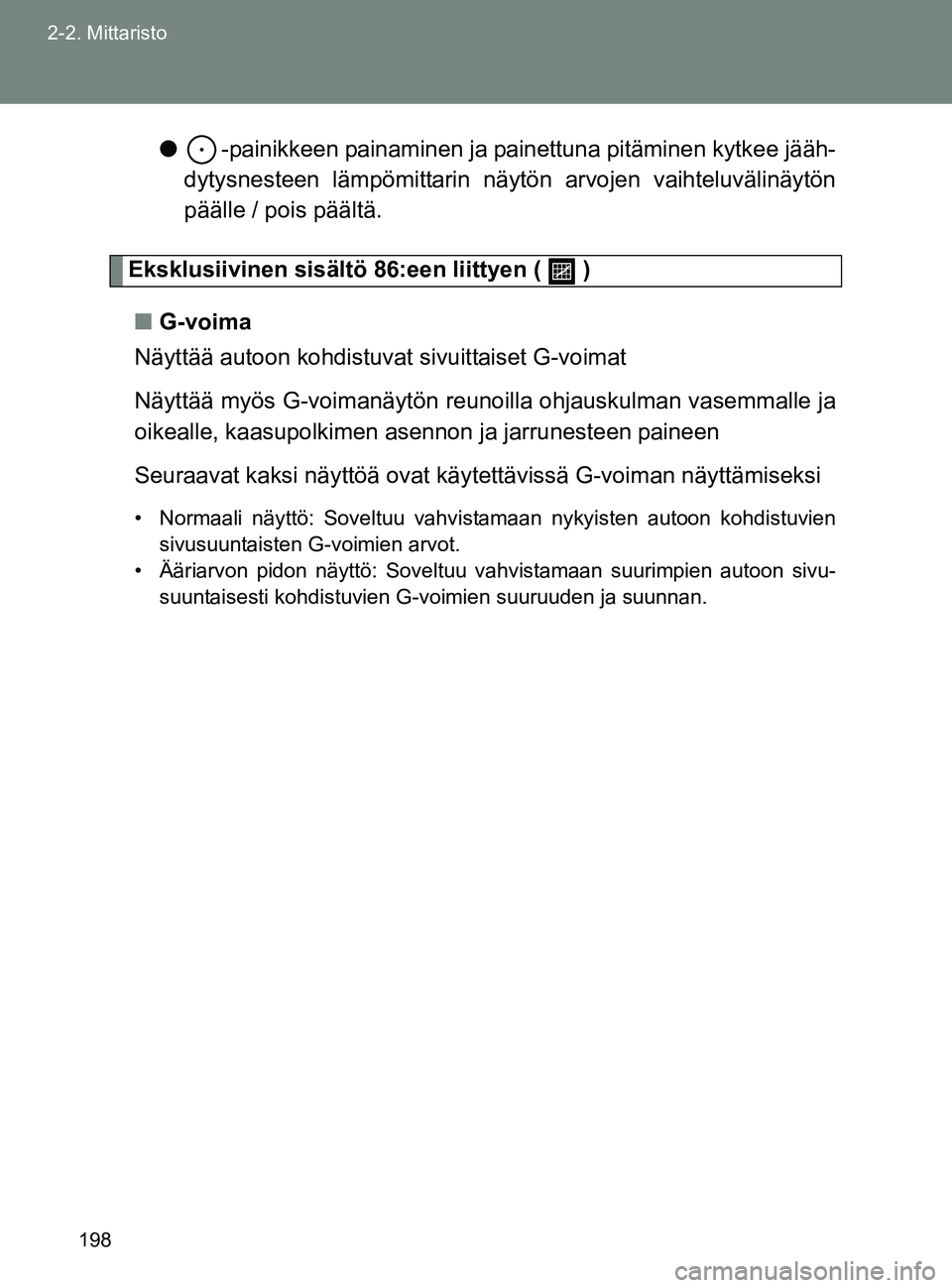

-painikkeen painaminen ja painettuna pitäminen kytkee jääh-
dytysnesteen lämpömittarin näytön arvojen vaihteluvälinäytön
päälle / pois päältä.
Eksklusiivinen sisältö 86:een liittyen ( )
■ G-voima
Näyttää autoon kohdistuvat sivuittaiset G-voimat
Näyttää myös G-voimanäytön reunoilla ohjauskulman vasemmalle ja
oikealle, kaasupolkimen asennon ja jarrunesteen paineen
Seuraavat kaksi näyttöä ovat kä ytettävissä G-voiman näyttämiseksi
• Normaali näyttö: Soveltuu vahvistamaan nykyisten autoon kohdistuvien
sivusuuntaisten G-voimien arvot.
• Ääriarvon pidon näyttö: Soveltuu vahvistamaan suurimpien autoon sivu- suuntaisesti kohdistuvien G-voimien suuruuden ja suunnan.
OM18071FI.book Page 198 Thursday, February 2, 2017 7:33 PM

199
2-2. Mittaristo
2
Ajettaessa
OM18071FI
●

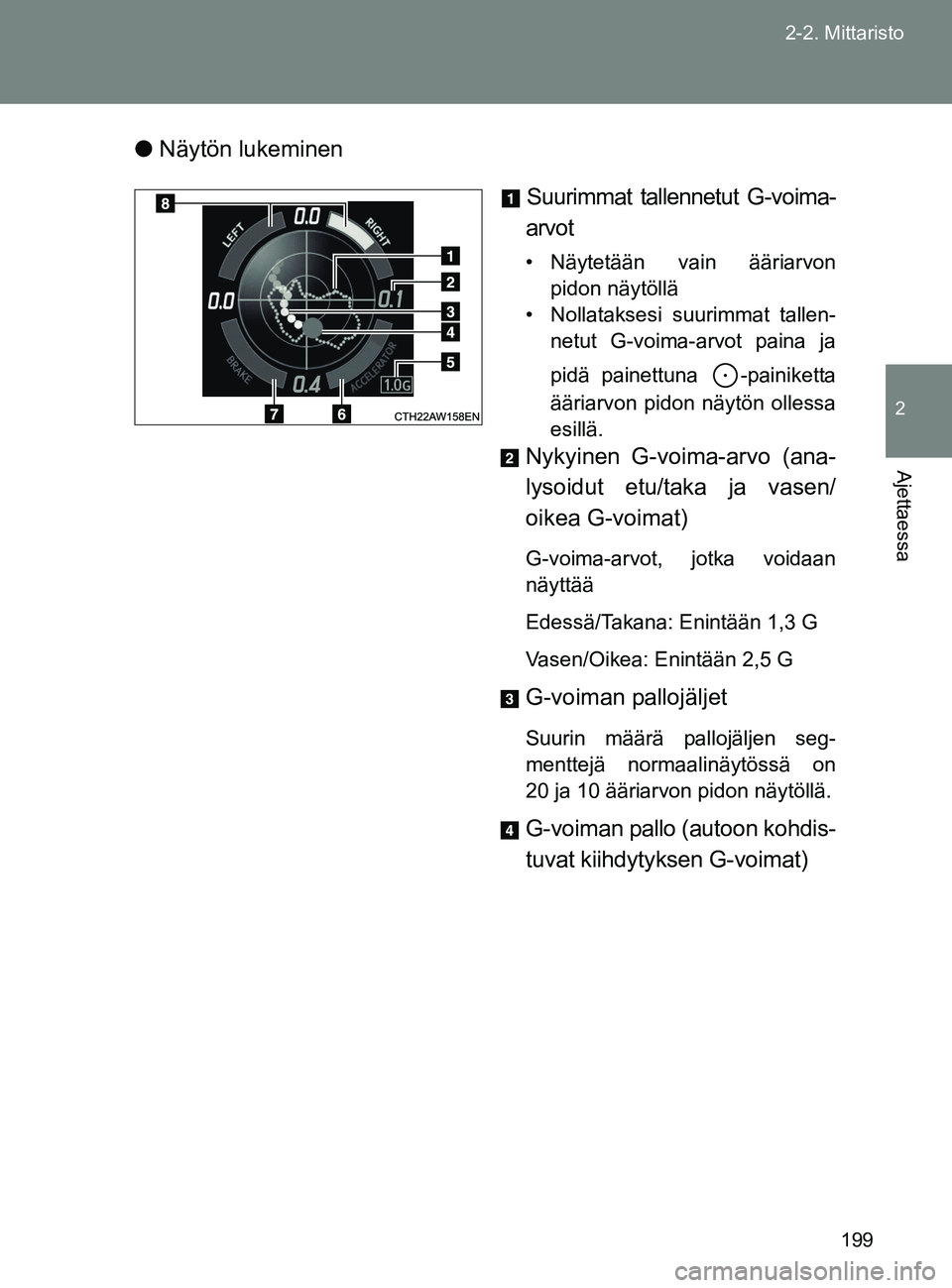

Näytön lukeminen
Suurimmat tallennetut G-voima-
arvot
• Näytetään vain ääriarvon pidon näytöllä
• Nollataksesi suurimmat tallen- netut G-voima-arvot paina ja
pidä painettuna -painiketta
ääriarvon pidon näytön ollessa
esillä.
Nykyinen G-voima-arvo (ana-
lysoidut etu/taka ja vasen/
oikea G-voimat)
G-voima-arvot, jotka voidaan
näyttää
Edessä/Takana: Enintään 1,3 G
Vasen/Oikea: Enintään 2,5 G
G-voiman pallojäljet
Suurin määrä pallojäljen seg-
menttejä normaalinäytössä on
20 ja 10 ääriarvon pidon näytöllä.
G-voiman pallo (autoon kohdis-
tuvat kiihdytyksen G-voimat)
OM18071FI.book Page 199 Thursday, February 2, 2017 7:33 PM

200
2-2. Mittaristo
OM18071FI

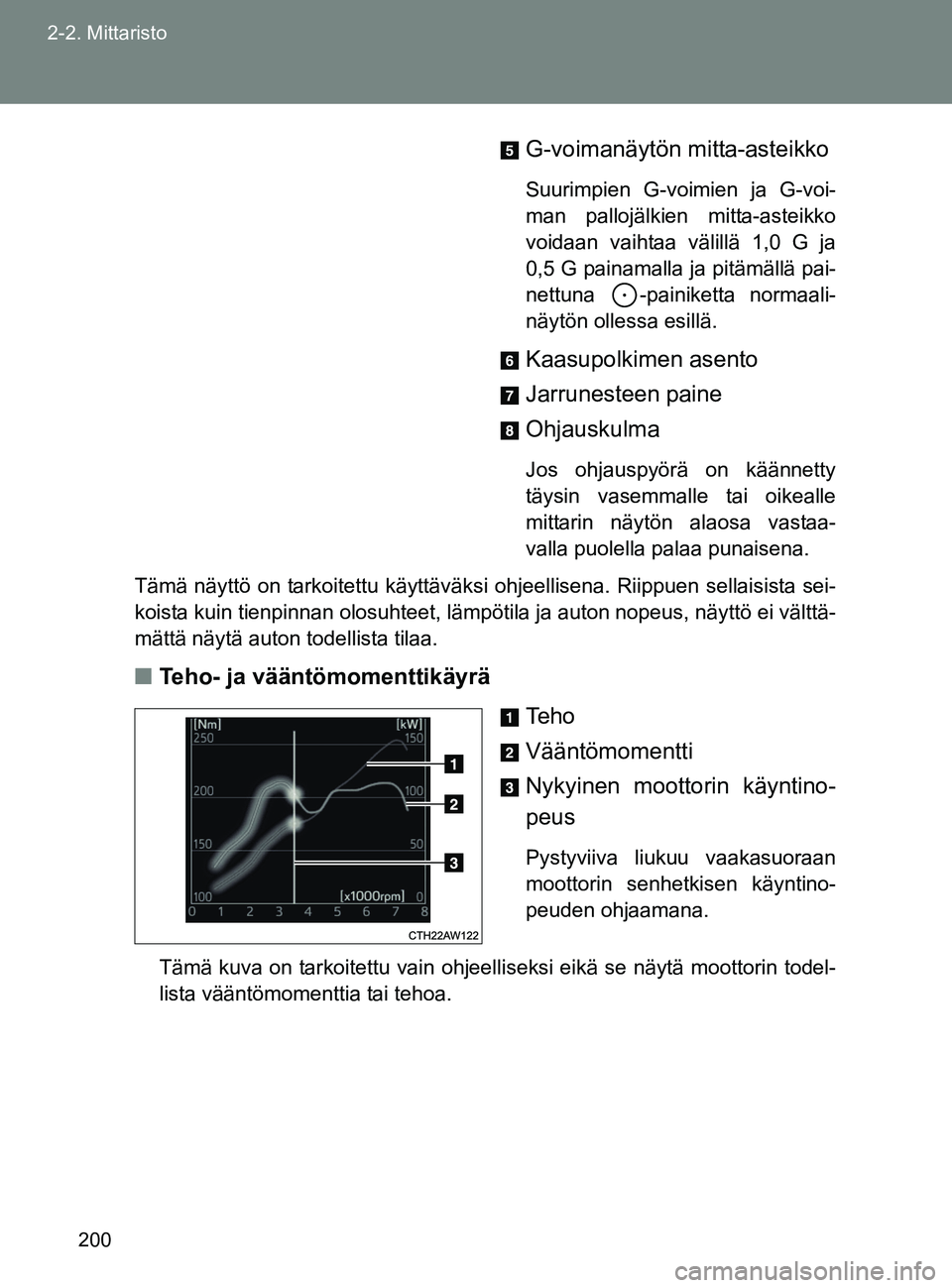

G-voimanäytön mitta-asteikko
Suurimpien G-voimien ja G-voi-
man pallojälkien mitta-asteikko
voidaan vaihtaa välillä 1,0 G ja
0,5 G painamalla ja pitämällä pai-
nettuna -painiketta normaali-
näytön ollessa esillä.
Kaasupolkimen asento
Jarrunesteen paine
Ohjauskulma
Jos ohjauspyörä on käännetty
täysin vasemmalle tai oikealle
mittarin näytön alaosa vastaa-
valla puolella palaa punaisena.
Tämä näyttö on tarkoitettu käyttäväksi ohjeellisena. Riippuen sellaisista sei-
koista kuin tienpinnan olosuhteet, lämpötila ja auton nopeus, näyttö ei välttä-
mättä näytä auton todellista tilaa.
■ Teho- ja vääntömomenttikäyrä
Te h o
Vääntömomentti
Nykyinen moottorin käyntino-
peus
Pystyviiva liukuu vaakasuoraan
moottorin senhetkisen käyntino-
peuden ohjaamana.
Tämä kuva on tarkoitettu vain ohjeelliseksi eikä se näytä moottorin todel-
lista vääntömomenttia tai tehoa.
OM18071FI.book Page 200 Thursday, February 2, 2017 7:33 PM
