TOYOTA GT86 2018 Manuel du propriétaire (in French)

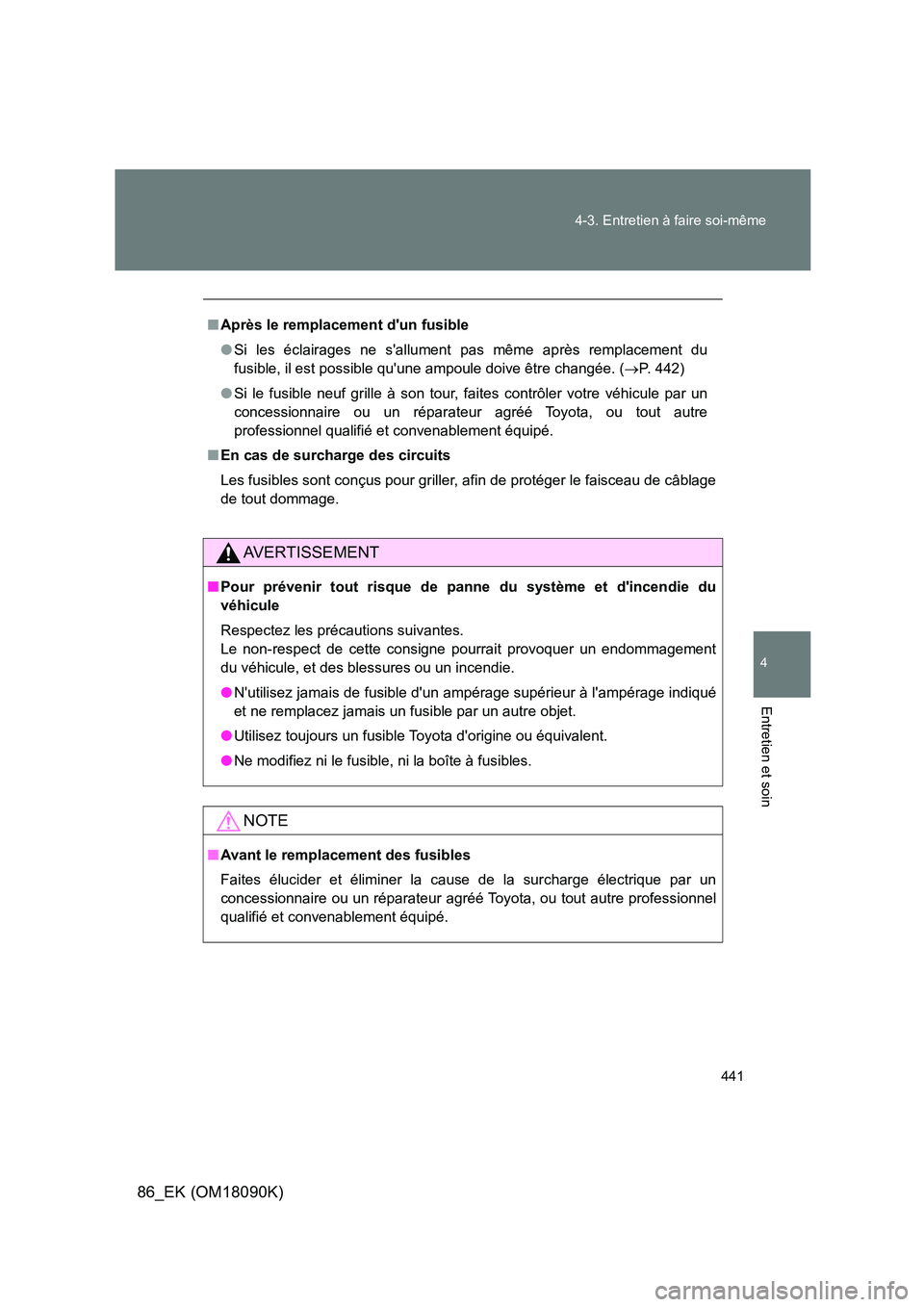

441
4-3. Entretien à faire soi-même
4
Entretien et soin
86_EK (OM18090K)
■ Après le remplacement d'un fusible
● Si les éclairages ne s'allument pas même après remplacement du
fusible, il est possible qu'une ampoule doive être changée. ( P. 442)
● Si le fusible neuf grille à son tour, faites contrôler votre véhicule par un
concessionnaire ou un réparateur agréé Toyota, ou tout autre
professionnel qualifié et convenablement équipé.
■ En cas de surcharge des circuits
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
AVERTISSEMENT
■ Pour prévenir tout risque de panne du système et d'incendie du
véhicule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
● N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d'origine ou équivalent.
● Ne modifiez ni le fusible, ni la boîte à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites élucider et éliminer la cause de la surcharge électrique par un
concessionnaire ou un réparateur agréé Toyota, ou tout autre professionnel
qualifié et convenablement équipé.

442
4-3. Entretien à faire soi-même
86_EK (OM18090K)
Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci.
Comme il existe un risque que les composants soient endommagés,
nous vous recommandons de faire effectuer ce remplacement par
un concessionnaire ou un réparateur agréé Toyota, ou tout autre
professionnel qualifié et convenablement équipé.
■ Préparation d'une ampoule de remplacement
Vérifiez la puissance en watts de l'ampoule à remplacer.
( P. 565)
■ Emplacements des ampoules avant
Clignotants
latéraux

443
4-3. Entretien à faire soi-même
4
Entretien et soin
86_EK (OM18090K)
■ Emplacements des ampoules arrière
Feux de recul
Éclairages
de plaque
d'immatricu
lation
Feu
antibrouillar
d arrière

444
4-3. Entretien à faire soi-même
86_EK (OM18090K)
Remplacement des ampoules
■ Clignotants latéraux
Tournez le volant à l'opposé de
l'éclairage que vous souhaitez
remplacer.
Tournez le volant jusqu'à un point
vous permettant de passer
facilement la main entre le pneu
et la doublure d'aile.
Retirez le clip et retirez
partiellement la doublure d'aile.
Pour éviter d'endommager le
véhicule, protégez l'extrémité du
tournevis avec un chiffon.
Dégagez l'ergot des éclairages.
Insérez le tournevis dans l'orifice.
En poussant fermement le
tournevis vers l'avant, bougez-le
vers l'intérieur du véhicule.
Pour éviter d'endommager le
véhicule, enveloppez l'extrémité
du tournevis avec du ruban
adhésif.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

445
4-3. Entretien à faire soi-même
4
Entretien et soin
86_EK (OM18090K)
Sortez le feu et tournez l'optique
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
4 ÉTAPE
5 ÉTAPE
6 ÉTAPE

446
4-3. Entretien à faire soi-même
86_EK (OM18090K)
■ Feux de recul
Retirez les clips.
Pour éviter d'endommager le
véhicule, protégez l'extrémité du
tournevis avec un chiffon.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE

447
4-3. Entretien à faire soi-même
4
Entretien et soin
86_EK (OM18090K)
■ Feu antibrouillard arrière
Retirez les clips.
Pour éviter d'endommager le
véhicule, protégez l'extrémité du
tournevis avec un chiffon.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE

448
4-3. Entretien à faire soi-même
86_EK (OM18090K)
■ Éclairages de plaque d'immatriculation
Véhicules avec cache du
panneau de coffre: Retirez les
clips du cache du panneau de
coffre et retirez-le partiellement.
Pour éviter d'endommager le
véhicule, protégez l'extrémité du
tournevis avec un chiffon.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE

449
4-3. Entretien à faire soi-même
4
Entretien et soin
86_EK (OM18090K)
■ Remplacement des ampoules suivantes
Si l'une des ampoules énumérées ci-dessous a grillé, faites-la
remplacer par un concessionnaire ou un réparateur agréé Toyota,
ou par tout autre professionnel qualifié et convenablement équipé.
● Phares
● Feux de position avant/éclairages de jour
● Clignotants avant
● Feux antibrouillards avant
● Feux de stop/arrière
● Feux de stop
● Clignotants arrière
● Troisième feu stop
● Éclairages de courtoisie de portes (sur modèles équipés)

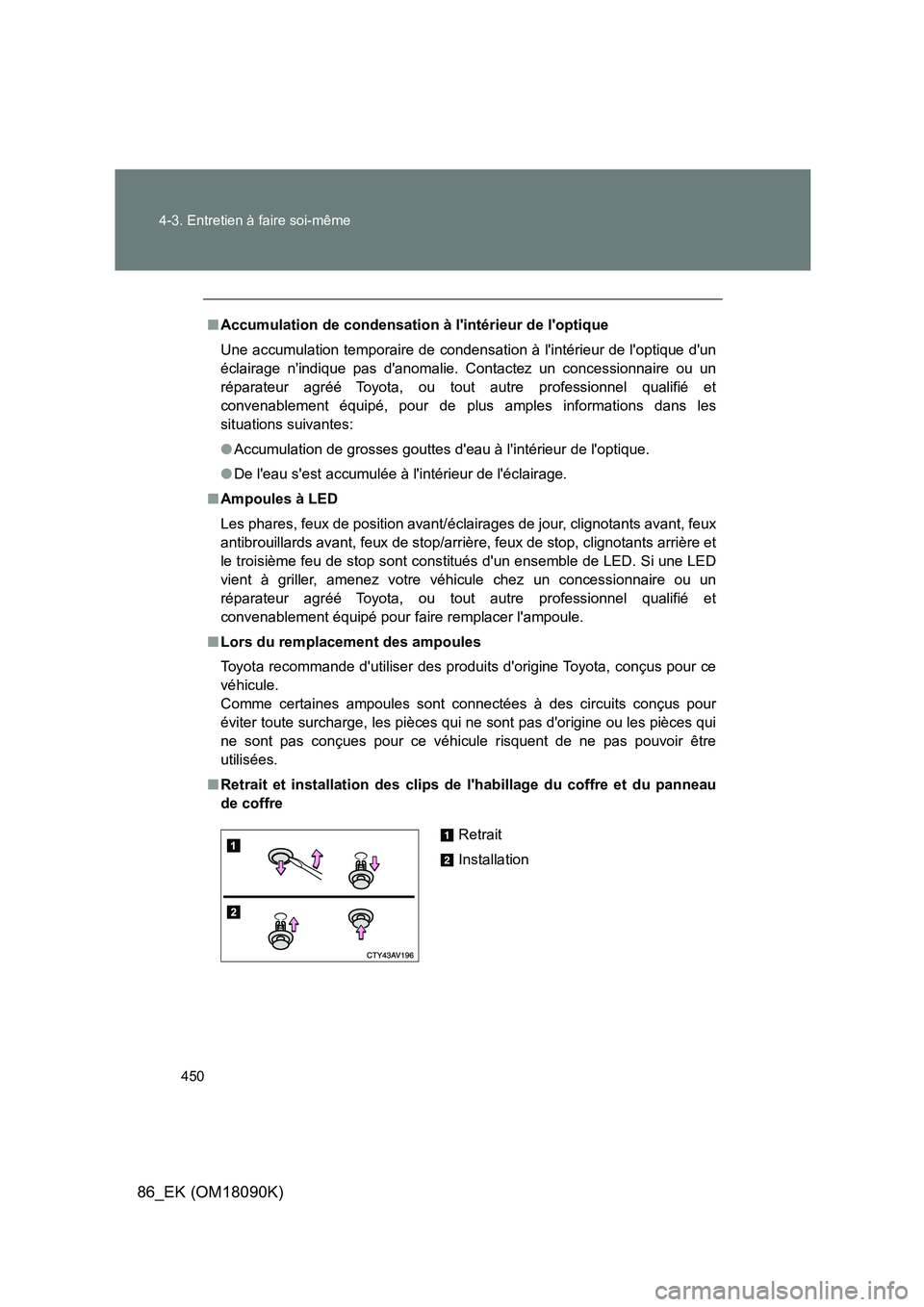

450
4-3. Entretien à faire soi-même
86_EK (OM18090K)
■ Accumulation de condensation à l'intérieur de l'optique
Une accumulation temporaire de condensation à l'intérieur de l'optique d'un
éclairage n'indique pas d'anomalie. Contactez un concessionnaire ou un
réparateur agréé Toyota, ou tout autre professionnel qualifié et
convenablement équipé, pour de plus amples informations dans les
situations suivantes:
● Accumulation de grosses gouttes d'eau à l'intérieur de l'optique.
● De l'eau s'est accumulée à l'intérieur de l'éclairage.
■ Ampoules à LED
Les phares, feux de position avant/éclairages de jour, clignotants avant, feux
antibrouillards avant, feux de stop/arrière, feux de stop, clignotants arrière et
le troisième feu de stop sont constitués d'un ensemble de LED. Si une LED
vient à griller, amenez votre véhicule chez un concessionnaire ou un
réparateur agréé Toyota, ou tout autre professionnel qualifié et
convenablement équipé pour faire remplacer l'ampoule.
■ Lors du remplacement des ampoules
Toyota recommande d'utiliser des produits d'origine Toyota, conçus pour ce
véhicule.
Comme certaines ampoules sont connectées à des circuits conçus pour
éviter toute surcharge, les pièces qui ne sont pas d'origine ou les pièces qui
ne sont pas conçues pour ce véhicule risquent de ne pas pouvoir être
utilisées.
■ Retrait et installation des clips de l'habillage du coffre et du panneau
de coffre
Retrait
Installation
