TOYOTA GT86 2018 Návod na použití (in Czech)

391 4-3. Údržba svépomocí
4
Údržba a péče
86_EE (OM18089CZ)Poznámka
K dispozici jsou následující náhradní pojistky: 7.5 A, 10 A, 15 A, 20 A,
2 5 A , 3 0 A .

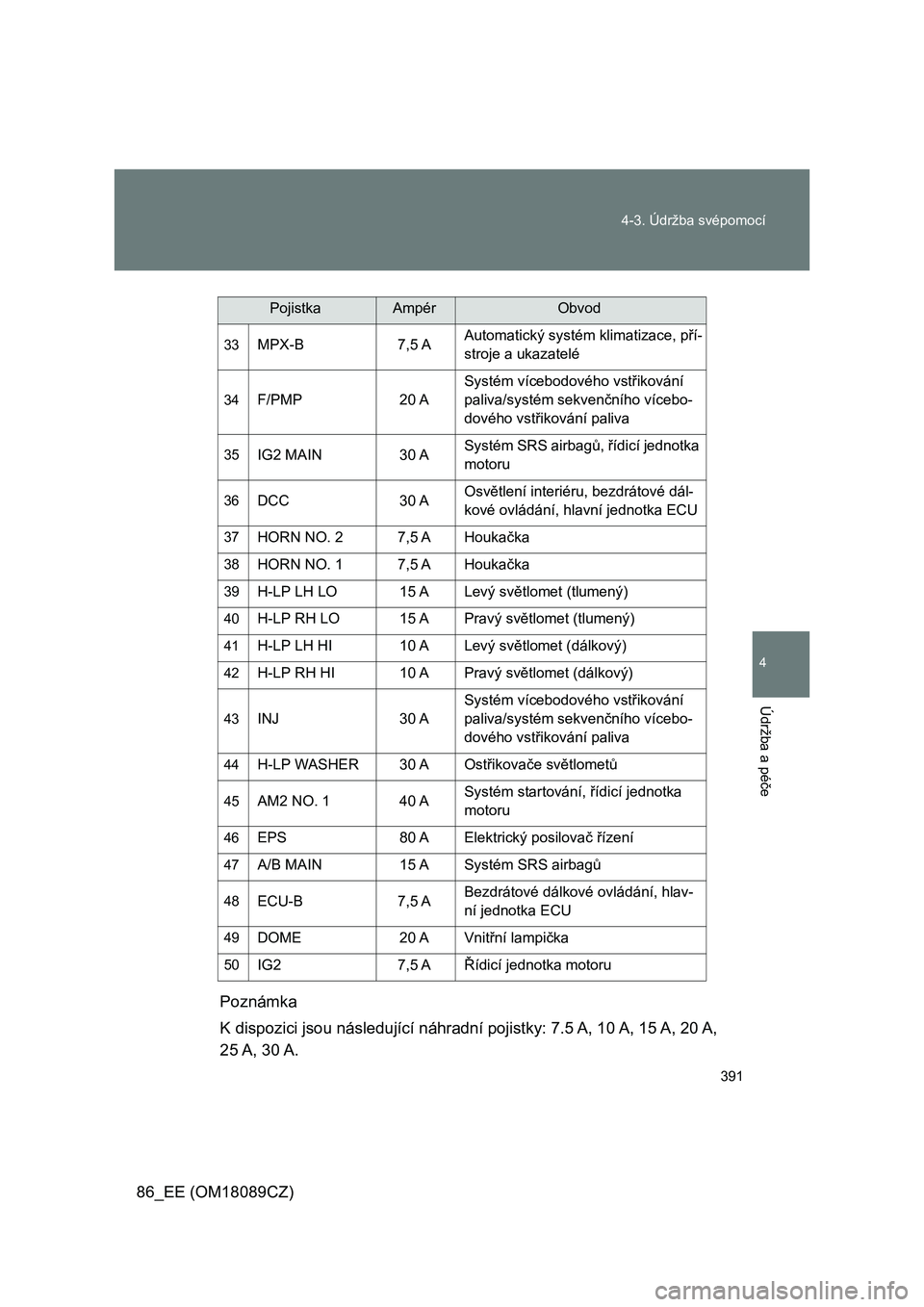

33MPX-B 7,5 AAutomatický systém klimatizace, pří-
stroje a ukazatelé
34F/PMP 20 ASystém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva
35IG2 MAIN 30 ASystém SRS airbagů, řídicí jednotka
motoru
36DCC 30 AOsvětlení interiéru, bezdrátové dál-
kové ovládání, hlavní jednotka ECU
37HORN NO. 2 7,5 A Houkačka
38HORN NO. 1 7,5 A Houkačka
39H-LP LH LO 15 A Levý světlomet (tlumený)
40H-LP RH LO 15 A Pravý světlomet (tlumený)
41H-LP LH HI 10 A Levý světlomet (dálkový)
42H-LP RH HI 10 A Pravý světlomet (dálkový)
43INJ 30 ASystém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva
44H-LP WASHER 30 A Ostřikovače světlometů
45AM2 NO. 1 40 ASystém startování, řídicí jednotka
motoru
46EPS 80 A Elektrický posilovač řízení
47A/B MAIN 15 A Systém SRS airbagů
48ECU-B 7,5 ABezdrátové dálkové ovládání, hlav-
ní jednotka ECU
49DOME 20 A Vnitřní lampička
50IG2 7,5 A Řídicí jednotka motoru
PojistkaAmpérObvod

392 4-3. Údržba svépomocí
86_EE (OM18089CZ)■Přístrojový panel
PojistkaAmpérObvod
1ECU ACC 10 AHlavní jednotka ECU, vnější zpětná
zrcátka
2P/POINT No.2 15 A Napájecí zásuvka
3PANEL 10 A Osvětlení
4TAIL 10 A Koncová světla
5DRL 10 A Systém světel pro denní svícení
6STOP 7,5 A Brzdová světla
7OBD 7,5 A Palubní diagnostický systém
8HEATER-S 7,5 A Systém klimatizace
9HEATER 10 A Systém klimatizace
10FR FOG LH 10 A Levé přední mlhové světlo
11FR FOG RH 10 A Pravé přední mlhové světlo
12BK/UP LP 7,5 A Couvací světla
13ECU IG1 10 A ABS, elektrický posilovač řízení
14AM1 7,5 A Systém startování
15AMP 15 A Audiosystém
16AT UNIT 15 A Převodovka
17GAUGE 7,5 APřístroje a ukazatelé, systém bezklí-
čového nastupování a startování
18ECU IG2 10 A Řídicí jednotka motoru
19SEAT HTR LH 10 A Vyhřívání levého sedadla
20SEAT HTR RH 10 A Vyhřívání pravého sedadla
21RADIO 7,5 A Audiosystém
22P/POINT No.1 15 A Napájecí zásuvka

393 4-3. Údržba svépomocí
4
Údržba a péče
86_EE (OM18089CZ)

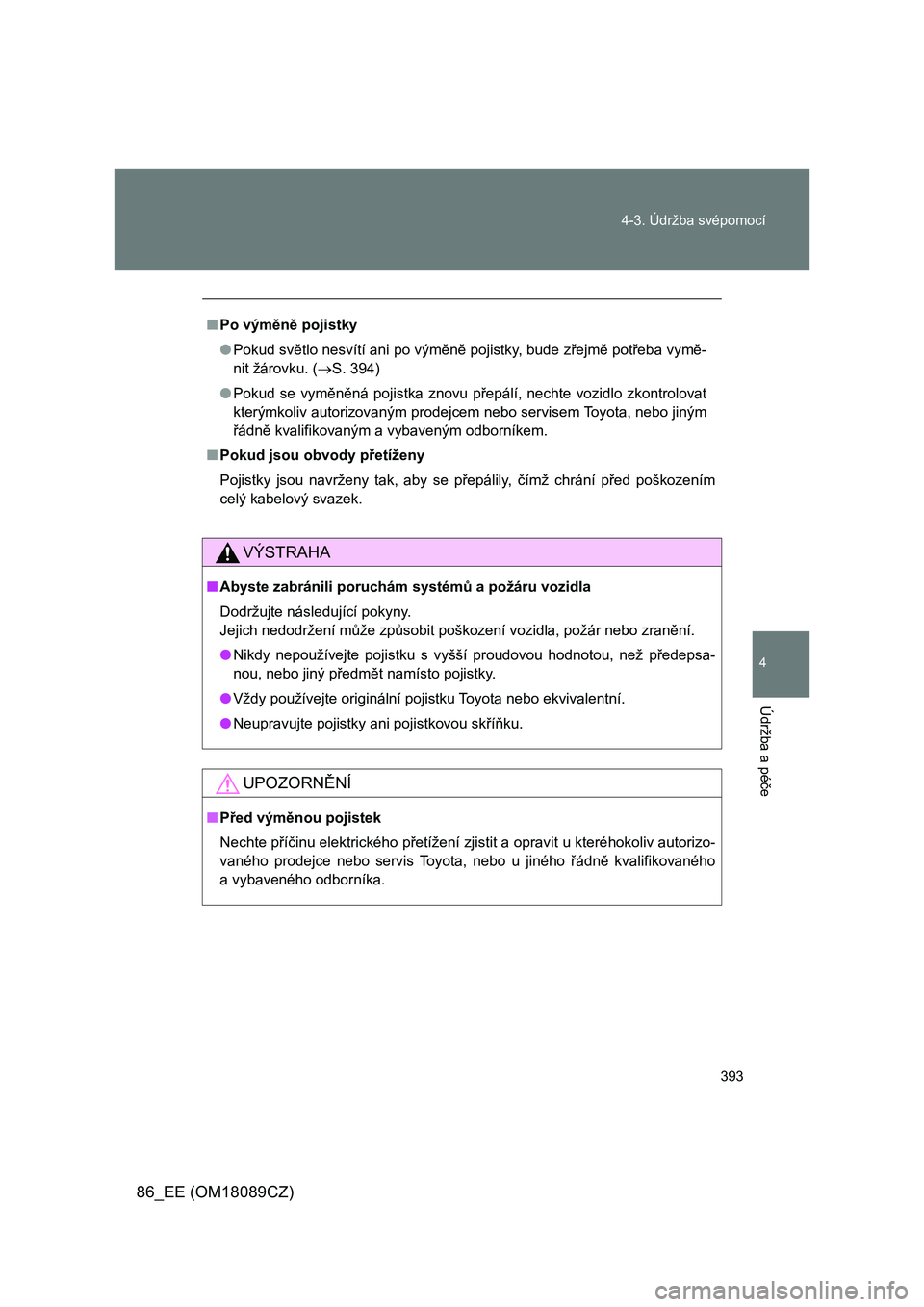

■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vymě-
nit žárovku. (S. 394)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo jiným
řádně kvalifikovaným a vybaveným odborníkem.
■Pokud jsou obvody přetíženy
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
●Neupravujte pojistky ani pojistkovou skříňku.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte příčinu elektrického přetížení zjistit a opravit u kteréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo u jiného řádně kvalifikovaného
a vybaveného odborníka.

394
4-3. Údržba svépomocí
86_EE (OM18089CZ)
Žárovky
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti výměny
se liší podle žárovek. Protože hrozí nebezpečí poškození součástí,
doporučujeme, aby výměnu provedl kterýkoliv autorizovaný prodej-
ce nebo servis Toyota, nebo jiný řádně kvalifikovaný a vybavený od-
borník.
■Příprava na výměnu žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna.
(S. 506)
■Umístění žárovek vpředu
Boční
směrová
světla

395 4-3. Údržba svépomocí
4
Údržba a péče
86_EE (OM18089CZ)
■Umístění žárovek vzadu
Couvací světlaOsvětlení
registrační
značky
Zadní
mlhové
světlo

396 4-3. Údržba svépomocí
86_EE (OM18089CZ)
Výměna žárovek
■Boční směrová světla
Otočte volant opačným směrem,
než je světlo, které má být vymě-
něno.
Otočte volant do polohy, která
vám umožní prostrčit ruku mezi
pneumatiku a vložku blatníku.
Vyjměte příchytku a částečně vy-
jměte vložku blatníku.
Abyste zabránili poškození vozi-
dla, překryjte špičku šroubováku
hadříkem.
Uvolněte držák světla.
Vložte šroubovák do otvoru. Při
pevném zatlačení šroubováku do-
předu jím pohněte směrem k vnitř-
ku vozidla.
Abyste zabránili poškození vozi-
dla, překryjte špičku šroubováku
páskou.
KROK1
KROK2
KROK3

397 4-3. Údržba svépomocí
4
Údržba a péče
86_EE (OM18089CZ)Vytáhněte světlo a otočte čočku
doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
KROK4
KROK5
KROK6

398 4-3. Údržba svépomocí
86_EE (OM18089CZ)■Couvací světla
Vyjměte příchytky.
Abyste zabránili poškození vozi-
dla, překryjte špičku šroubováku
hadříkem.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
KROK1
KROK2
KROK3
KROK4

399 4-3. Údržba svépomocí
4
Údržba a péče
86_EE (OM18089CZ)■Zadní mlhové světlo
Vyjměte příchytky.
Abyste zabránili poškození vozi-
dla, překryjte špičku šroubováku
hadříkem.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
KROK1
KROK2
KROK3
KROK4

400 4-3. Údržba svépomocí
86_EE (OM18089CZ)■Osvětlení registrační značky
Vozidla s krytem panelu kufru:
Odstraňte příchytky krytu panelu
kufru a částečně odstraňte kryt
panelu kufru.
Abyste zabránili poškození vozi-
dla, překryjte špičku šroubováku
hadříkem.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
KROK1
KROK2
KROK3
KROK4
