Page 381 of 528
381 4-3. Údržba svépomocí
4
Údržba a péče
86_EE (OM18089CZ)
■Kontrola intervalu
Kontrolujte a vyměňujte filtr klimatizace podle plánu údržby. V prašných ob-
lastech nebo oblastech se silnou intenzitou dopravy může být výměna pro-
vedena dříve. (Informace o plánu údržby si přečtěte v "Servisní knížce
Toyota" nebo "Záruční knížce Toyota".)
■Pokud se proudění vzduchu z výstupů výrazně sníží
Filtr může být ucpaný. Zkontrolujte filtr a pokud je to nutné, vyměňte ho.
UPOZORNĚNÍ
■Když vyjímáte odkládací schránku
Nevytahujte odkládací schránku násilím. Jinak se mohou spodní závěsy
nebo připojovací místa spodních závěsů deformovat, což může způsobit ob-
tížné opětovné nasazení nebo zavření odkládací schránky.
■Když používáte systém klimatizace
Vždy se ujistěte, že je instalován filtr.
Používání systému klimatizace bez filtru může systém poškodit.
Page 382 of 528
382
4-3. Údržba svépomocí
86_EE (OM18089CZ)
Baterie bezdrátového dálkového ovládání/elektronického klíče
Pokud je baterie vybitá, vyměňte ji za novou.
■Budete potřebovat následující pomůcky:
●Plochý šroubovák
●Lithiová baterie CR2016 (vozidla bez systému bezklíčového
nastupování a startování), nebo CR2032 (vozidla se systé-
mem bezklíčového nastupování a startování)
■Výměna baterie (vozidla bez systému bezklíčového nastu-
pování a startování)
Sejměte kryt.
Abyste zabránili poškození klí-
če, překryjte špičku šroubová-
ku hadříkem.
Abyste zabránili rozpadnutí tla-
čítek, otočte povrch tlačítek
směrem dolů.
Vyjměte modul.
KROK1
KROK2
Page 383 of 528
383 4-3. Údržba svépomocí
4
Údržba a péče
86_EE (OM18089CZ)
Otevřete kryt pouzdra pomocí
mince chráněné páskou atd.,
a vyjměte vybitou baterii.
Vložte novou baterii "+" pólem
směrem nahoru.
■Výměna baterie (vozidla se systémem bezklíčového nastu-
pování a startování)
Vytáhněte mechanický klíč ven.
Sejměte kryt.
Abyste zabránili poškození klí-
če, překryjte špičku šroubová-
ku hadříkem.
KROK3
KROK1
KROK2

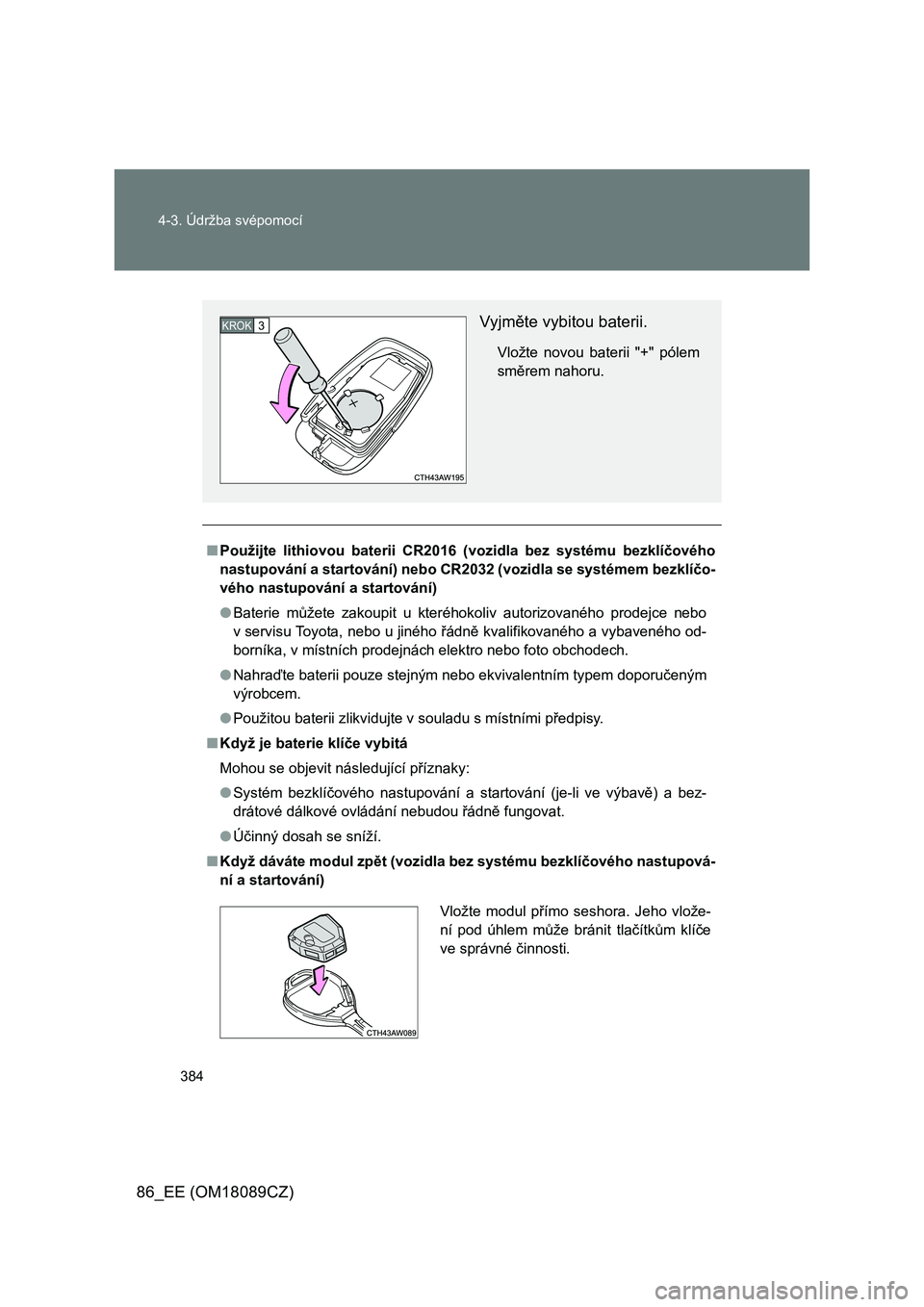

Page 384 of 528

384 4-3. Údržba svépomocí
86_EE (OM18089CZ)
■Použijte lithiovou baterii CR2016 (vozidla bez systému bezklíčového
nastupování a startování) nebo CR2032 (vozidla se systémem bezklíčo-
vého nastupování a startování)
●Baterie můžete zakoupit u kteréhokoliv autorizovaného prodejce nebo
v servisu Toyota, nebo u jiného řádně kvalifikovaného a vybaveného od-
borníka, v místních prodejnách elektro nebo foto obchodech.
●<00310044004b00550044010700570048000300450044005700480055004c004c0003005300520058005d00480003005600570048004d005100ea00500003005100480045005200030048004e0059004c00590044004f004800510057005100740050000300
57005c005300480050000300470052005300520055005800fe>eným
výrobcem.
●Použitou baterii zlikvidujte v souladu s místními předpisy.
■Když je baterie klíče vybitá
Mohou se objevit následující příznaky:
●Systém bezklíčového nastupování a startování (je-li ve výbavě) a bez-
drátové dálkové ovládání nebudou řádně fungovat.
●Účinný dosah se sníží.
■Když dáváte modul zpět (vozidla bez systému bezklíčového nastupová-
ní a startování)
Vyjměte vybitou baterii.
Vložte novou baterii "+" pólem
směrem nahoru.
KROK3
Vložte modul přímo seshora. Jeho vlože-
ní pod úhlem může bránit tlačítkům klíče
ve správné činnosti.
Page 385 of 528
385 4-3. Údržba svépomocí
4
Údržba a péče
86_EE (OM18089CZ)
VÝSTRAHA
■Vyjmutá baterie a jiné součásti
Tyto součásti jsou malé a pokud jsou spolknuty dětmi, mohou způsobit uduše-
ní. Chraňte před dětmi. Jejich nedodržení by mohlo vést ke smrtelným nebo
k vážným zraněním.
■Certifikace pro lithiovou baterii
●POKUD JE BATERIE NAHRAZENA NESPRÁVNÝM TYPEM, HROZÍ NE-
BEZPEČÍ VÝBUCHU. POUŽITÉ BATERIE ZLIKVIDUJTE PODLE POKYNŮ.
●Baterie by neměly být vystaveny nadměrnému teplu, např. slunečnímu svět-
lu, ohni nebo podobně.
UPOZORNĚNÍ
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
●Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
●Neohýbejte žádný z kontaktů baterie.
Page 386 of 528
386
4-3. Údržba svépomocí
86_EE (OM18089CZ)
Kontrola a výměna pojistek
Pokud některá z elektrických součástí nefunguje, může mít přepále-
nou pojistku. Pokud se tak stane, zkontrolujte a vyměňte pojistku,
pokud je to potřeba.
Vozidla bez systému bezklíčového nastupování a star-
tování
Vypněte spínač motoru.
Vozidla se systémem bezklíčového nastupování a star-
tování
Vypněte spínač "ENGINE START STOP".
Otevřete kryt pojistkové skříňky.
Motorový prostor
Zatlačte úchyty dovnitř a víčko
zdvihněte.
Přístrojový panel
Vyjměte víčko.KROK1
KROK2
Page 387 of 528
387 4-3. Údržba svépomocí
4
Údržba a péče
86_EE (OM18089CZ)
Pokud má systém poruchu, pak podrobnosti o tom, kterou po-
jistku zkontrolovat, naleznete v "Rozmístění pojistek a proudo-
vé hodnoty" (
S. 389).
Vyjměte pojistku vytahovákem.
Zkontrolujte, zda není pojistka přepálená.
Ty p A
Normální pojistka
Přepálená pojistka
Nahraďte ji pojistkou příslušné
proudové hodnoty. Proudovou
hodnotu naleznete na víčku
pojistkové skříňky.
Ty p B
Normální pojistka
Přepálená pojistka
Nahraďte ji pojistkou příslušné
proudové hodnoty. Proudovou
hodnotu naleznete na víčku
pojistkové skříňky.
KROK3
KROK4
KROK5
Page 388 of 528
388 4-3. Údržba svépomocí
86_EE (OM18089CZ)
Ty p C
Normální pojistka
Přepálená pojistka
Kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo jiného řádně kvali-
fikovaného a vybaveného od-
borníka.
Ty p D
Normální pojistka
Přepálená pojistka
Kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo jiného řádně kvali-
fikovaného a vybaveného od-
borníka.
Page 389 of 528
389 4-3. Údržba svépomocí
4
Údržba a péče
86_EE (OM18089CZ)
Rozmístění pojistek a proudové hodnoty
■Motorový prostor
PojistkaAmpérObvod
1MIR HTR 7,5 AOdmlžování vnějších zpětných zrcá-
tek
2RDI 25 A Elektrický ventilátor chlazení
3(PUSH-AT) 7,5 A Řídicí jednotka motoru
4ABS NO. 1 40 A ABS
5HEATER 50 A Systém klimatizace
6WASHER 10 A Ostřikovač čelního skla
7WIPER 30 A Stěrače čelního skla
8RR DEF 30 A Odmlžování zadního okna
9(RR FOG) 10 A Zadní mlhové světlo
10D FR DOOR 25 AElektricky ovládané okno (strana ři-
diče)
11(CDS) 25 A Elektrický ventilátor chlazení
12D-OP 25 A
13ABS NO. 2 25 A ABS
Page 390 of 528
390 4-3. Údržba svépomocí
86_EE (OM18089CZ)
14D FL DOOR 25 AElektricky ovládané okno (strana
spolujezdce)
15SPAREViz po-
známka.Náhradní pojistka
16SPAREViz po-
známka.Náhradní pojistka
17SPAREViz po-
známka.Náhradní pojistka
18SPAREViz po-
známka.Náhradní pojistka
19SPAREViz po-
známka.Náhradní pojistka
20SPAREViz po-
známka.Náhradní pojistka
21ST 7,5 A Systém startování
22ALT-S 7,5 A Systém dobíjení
23(STR LOCK) 7,5 A Systém zámku volantu
24D/L 20 A Centrální zamykání dveří
25ETCS 15 A Řídicí jednotka motoru
26(AT+B) 7,5 A Převodovka
27(AM2 NO. 2) 7,5 ASystém bezklíčového nastupování
a startování
28EFI (CTRL) 15 A Řídicí jednotka motoru
29EFI (HTR) 15 ASystém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva
30EFI (IGN) 15 A Systém startování
31EFI (+B) 7,5 A Řídicí jednotka motoru
32HAZ 15 A Směrová světla, varovná světla
PojistkaAmpérObvod
