TOYOTA HIGHLANDER 2013 Manuel du propriétaire (in French)

609
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
Type B (sur modèles équipés)
■ Sous le tableau de bord
Face avant de la boîte à fusibles
Boîte à fusibles
FusibleAmpérageCircuit
1 INV-W/P 15 A Non utilisé
2 IGCT NO.2 7.5 A Non utilisé
3 A/C 10 A Non utilisé

610 4-3. Entretien à faire soi-même
Highlander_D

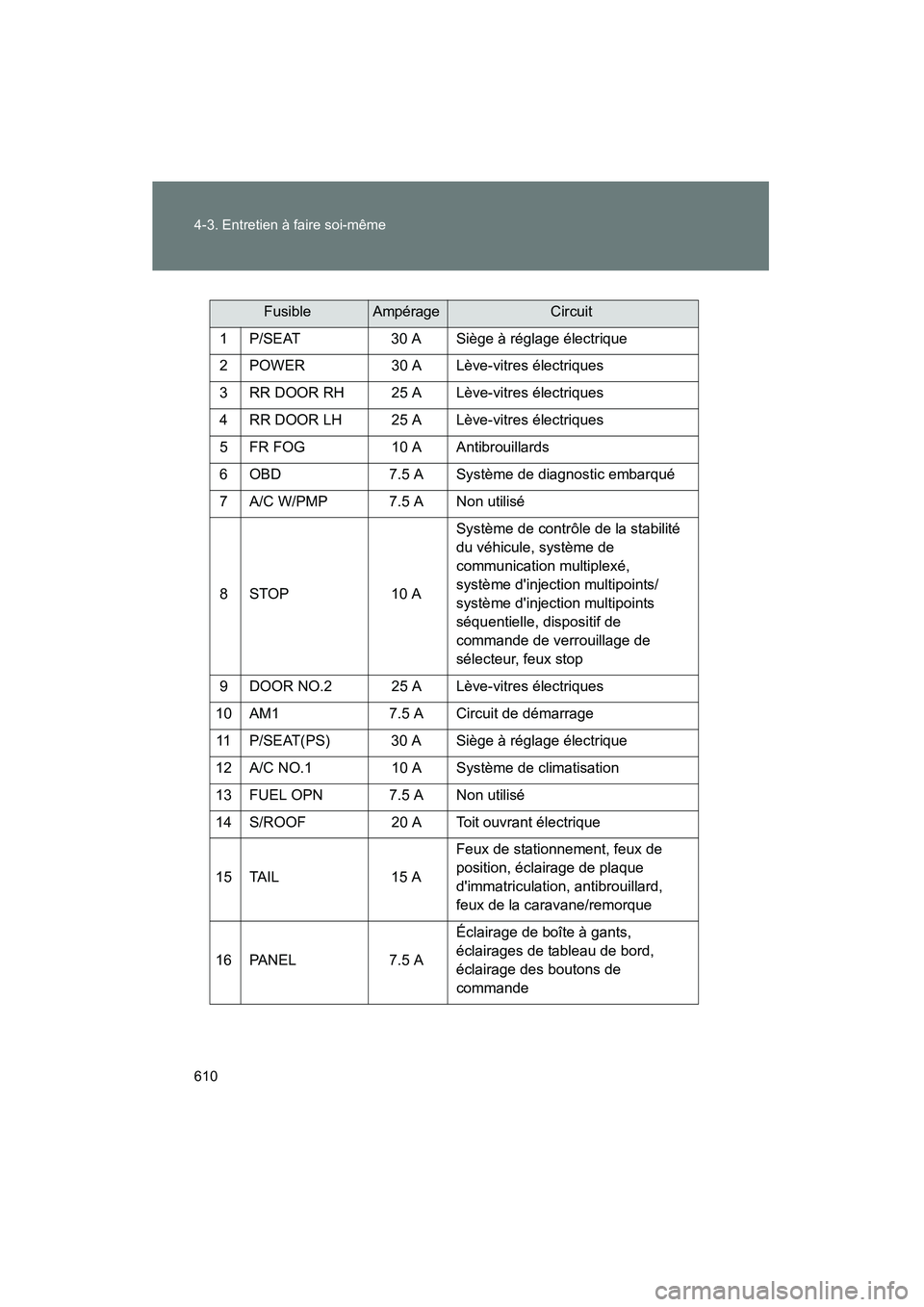

FusibleAmpérageCircuit
1 P/SEAT 30 A Siège à réglage électrique
2 POWER 30 A Lève-vitres électriques
3 RR DOOR RH 25 A Lève-vitres électriques
4 RR DOOR LH 25 A Lève-vitres électriques
5 FR FOG 10 A Antibrouillards
6 OBD 7.5 A Système de diagnostic embarqué
7 A/C W/PMP 7.5 A Non utilisé
8 STOP 10 ASystème de contrôle de la stabilité
du véhicule, système de
communication multiplexé,
système d'injection multipoints/
système d'injection multipoints
séquentielle, dispositif de
commande de verrouillage de
sélecteur, feux stop
9 DOOR NO.2 25 A Lève-vitres électriques
10 AM1 7.5 A Circuit de démarrage
11 P/SEAT(PS) 30 A Siège à réglage électrique
12 A/C NO.1 10 A Système de climatisation
13 FUEL OPN 7.5 A Non utilisé
14 S/ROOF 20 A Toit ouvrant électrique
15 TAIL 15 AFeux de stationnement, feux de
position, éclairage de plaque
d'immatriculation, antibrouillard,
feux de la caravane/remorque
16 PANEL 7.5 AÉclairage de boîte à gants,
éclairages de tableau de bord,
éclairage des boutons de
commande

611
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

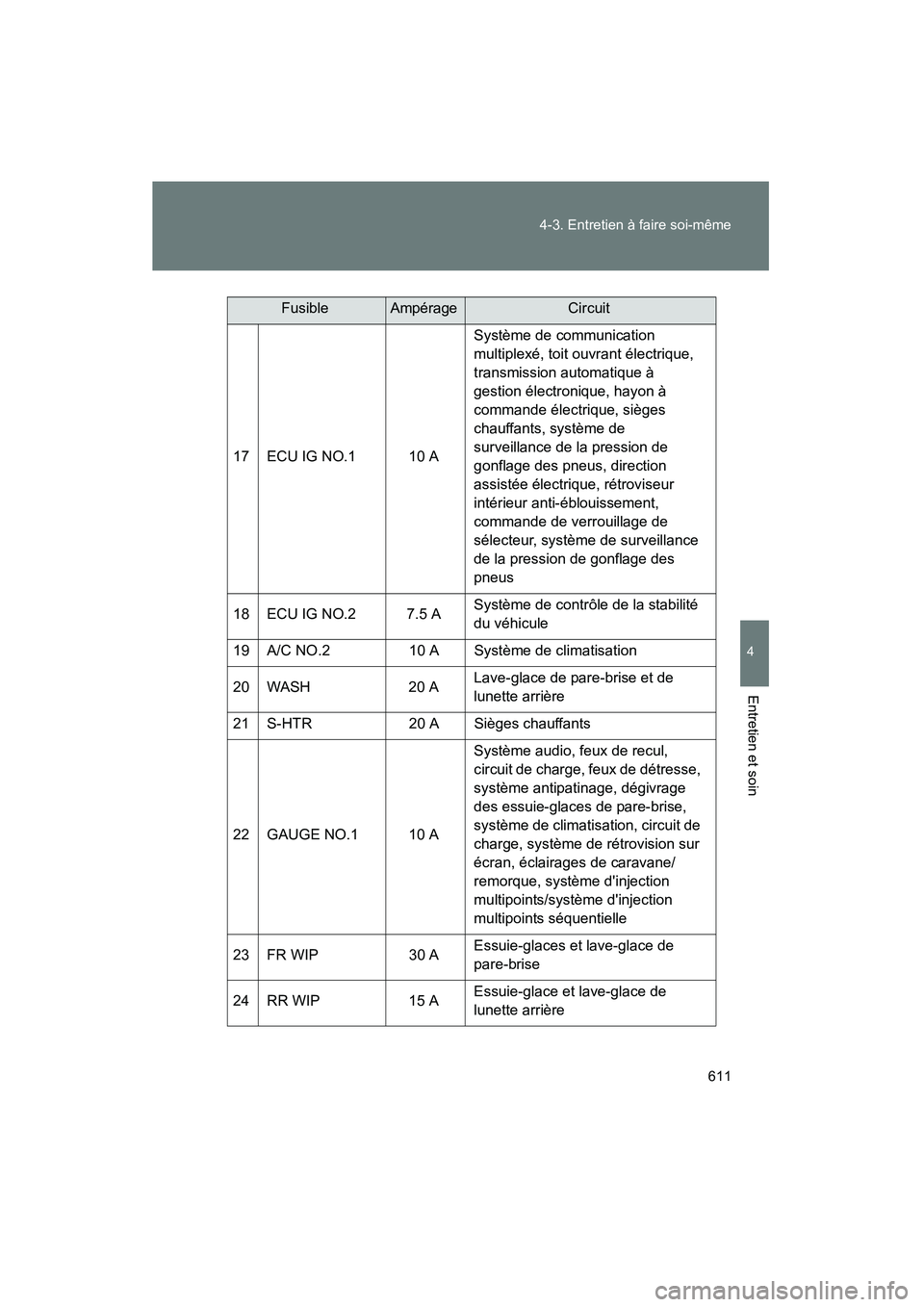

17 ECU IG NO.1 10 A
Système de communication
multiplexé, toit ouvrant électrique,
transmission automatique à
gestion électronique, hayon à
commande électrique, sièges
chauffants, système de
surveillance de la pression de
gonflage des pneus, direction
assistée électrique, rétroviseur
intérieur anti-éblouissement,
commande de verrouillage de
sélecteur, système de surveillance
de la pression de gonflage des
pneus
18 ECU IG NO.2 7.5 A Système de contrôle de la stabilité
du véhicule
19 A/C NO.2 10 A Système de climatisation
20 WASH 20 A Lave-glace de pare-brise et de
lunette arrière
21 S-HTR 20 A Sièges chauffants
22 GAUGE NO.1 10 A Système audio, feux de recul,
circuit de charge, feux de détresse,
système antipatinage, dégivrage
des essuie-glaces de pare-brise,
système de climatisation, circuit de
charge, système de rétrovision sur
écran, éclairages de caravane/
remorque, système d'injection
multipoints/système d'injection
multipoints séquentielle
23 FR WIP 30 A Essuie-glaces et lave-glace de
pare-brise
24 RR WIP 15 A Essuie-glace et lave-glace de
lunette arrière
FusibleAmpérageCircuit

612 4-3. Entretien à faire soi-même
Highlander_D

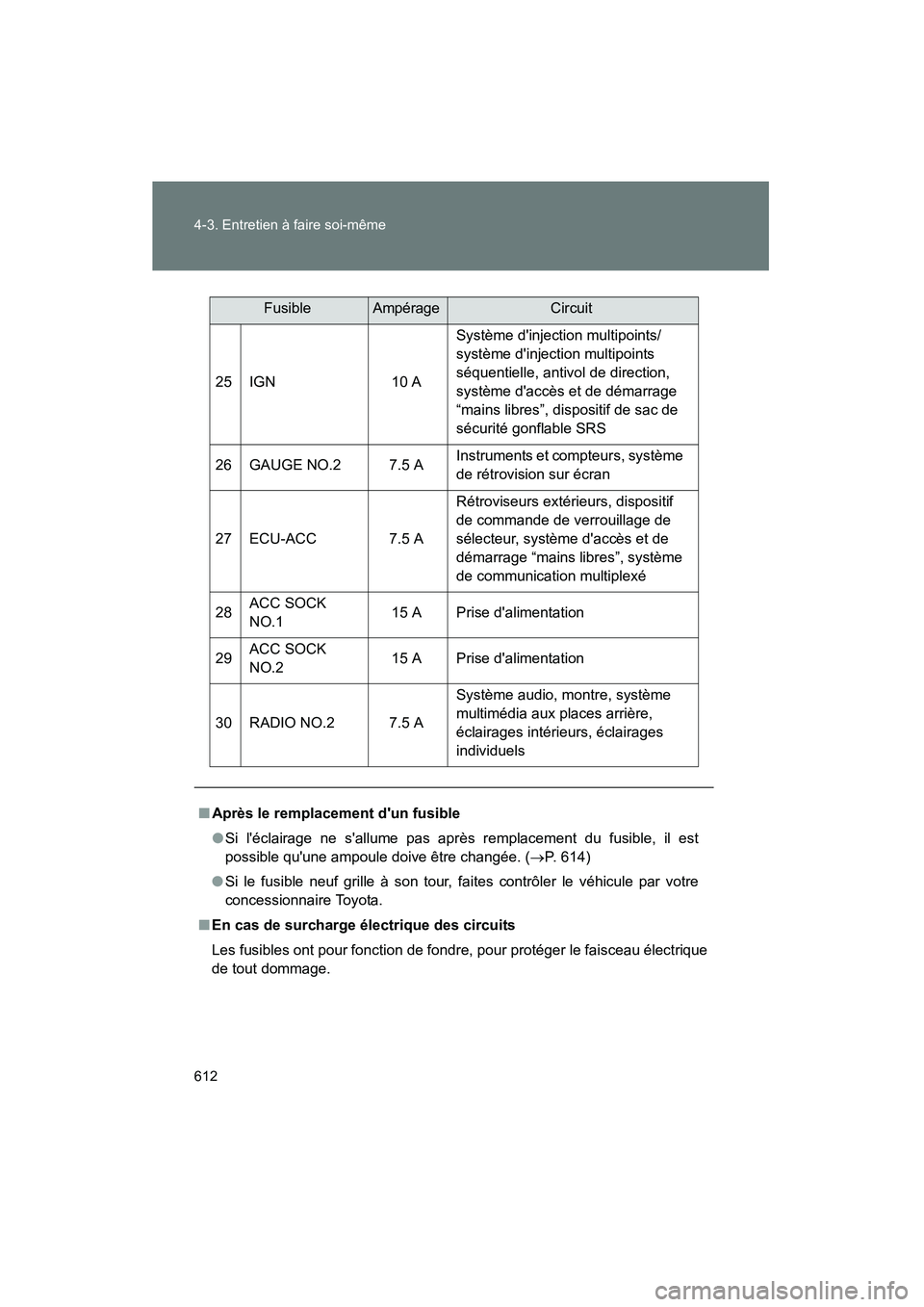

25 IGN10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, antivol de direction,
système d'accès et de démarrage
“mains libres”, dispositif de sac de
sécurité gonflable SRS
26 GAUGE NO.2 7.5 A Instruments et compteurs, système
de rétrovision sur écran
27 ECU-ACC 7.5 A Rétroviseurs extérieurs, dispositif
de commande de verrouillage de
sélecteur, système d'accès et de
démarrage “mains libres”, système
de communication multiplexé
28 ACC SOCK
NO.1 15 A Prise d'alimentation
29 ACC SOCK
NO.2 15 A Prise d'alimentation
30 RADIO NO.2 7.5 A Système audio, montre, système
multimédia aux places arrière,
éclairages intérieurs, éclairages
individuels
■ Après le remplacement d'un fusible
●Si l'éclairage ne s'allume pas après remplacement du fusible, il est
possible qu'une ampoule doive être changée. (→ P. 614)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique des circuits
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
FusibleAmpérageCircuit

613
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
AT T E N T I O N
■
Pour prévenir tout risque de panne et d'incendie
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et éventuellement un incendie ou des blessures.
● N'utilisez jamais un fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par tout autre objet conducteur.
● Utilisez toujours un fusible d'origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
● Ne modifiez ni les fusibles, ni la boîte à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites rechercher l'origine de la surcharge électrique et réparer le
dysfonctionnement par votre concessionnaire Toyota dans les meilleurs
délais.

614
4-3. Entretien à faire soi-même
Highlander_D
Ampoules
Vous pouvez changer les ampoules ci-après par vous-même. La
difficulté de remplacement des ampoules dépend de celles-ci. Si le
remplacement nécessaire de l'ampoule vous semble difficile à
effectuer, faites appel votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des autres
ampoules du véhicule, consultez votre concessionnaire Toyota.
■ Préparez une ampoule de rechange.
Vérifiez la puissance (en Watts) de l'ampoule à remplacer.
(→ P. 698)
■ Mettez le bouton de condamnation d'ouverture du hayon à
commande électrique sur ARRÊT (véhicules équipés du
hayon à commande électrique)
→ P. 6 8
■ Emplacement des ampoules à l'avant
Feux de route et
système d'éclairage
de jour (sur
modèles équipés)
Feux de croisement
Antibrouillards (sur modèles équipés)
Feux de stationnement,
feux de position latéraux
avant et clignotants avant

615
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
Remplacement des ampoules
■ Projecteurs
Appuyez sur l'ergot de sécurité
et débranchez le connecteur.
Feu de croisement (extérieur)
Feu de route (intérieur)
■Emplacement des ampoules à l'arrière
Feux de reculClignotants arrière
Feux stop/arrière et
feux
de position
latéraux
arrièreÉclairages de plaque
d'immatriculation
1ÉTAPE

616 4-3. Entretien à faire soi-même
Highlander_DTournez le culot de l'ampoule
vers la gauche.
Feux de croisement
Feux de route
■ Antibrouillards (sur modèles équipés)
Appuyez sur l'ergot de sécurité
et débranchez le connecteur.
Tournez l'ampoule vers la
gauche.
2ÉTAPE
1ÉTAPE
2ÉTAPE

617
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
■
Feux de stationnement, feux de position latéraux avant et
clignotants avant
Côté droit seulement: Ouvrez le
goulot de remplissage de liquide
de lave-glace.
Tournez le culot de l'ampoule
vers la gauche.
1ÉTAPE
2ÉTAPE

618 4-3. Entretien à faire soi-même
Highlander_DRetirez l'ampoule.
■ Feux de recul, feux stop/arrière et de position latéraux arrière,
et clignotants arrière
Côté gauche
Ouvrez le hayon et retirez le
cache.
Pour ne pas abîmer l'habillage,
protégez la lame du tournevis à
embout plat avec un chiffon,
comme indiqué sur les figures.
Côté droitOuvrez le hayon et retirez le
cache.
Pour ne pas abîmer l'habillage,
protégez la lame du tournevis à
embout plat avec un chiffon,
comme indiqué sur les figures.
3ÉTAPE
1ÉTAPE
1ÉTAPE
