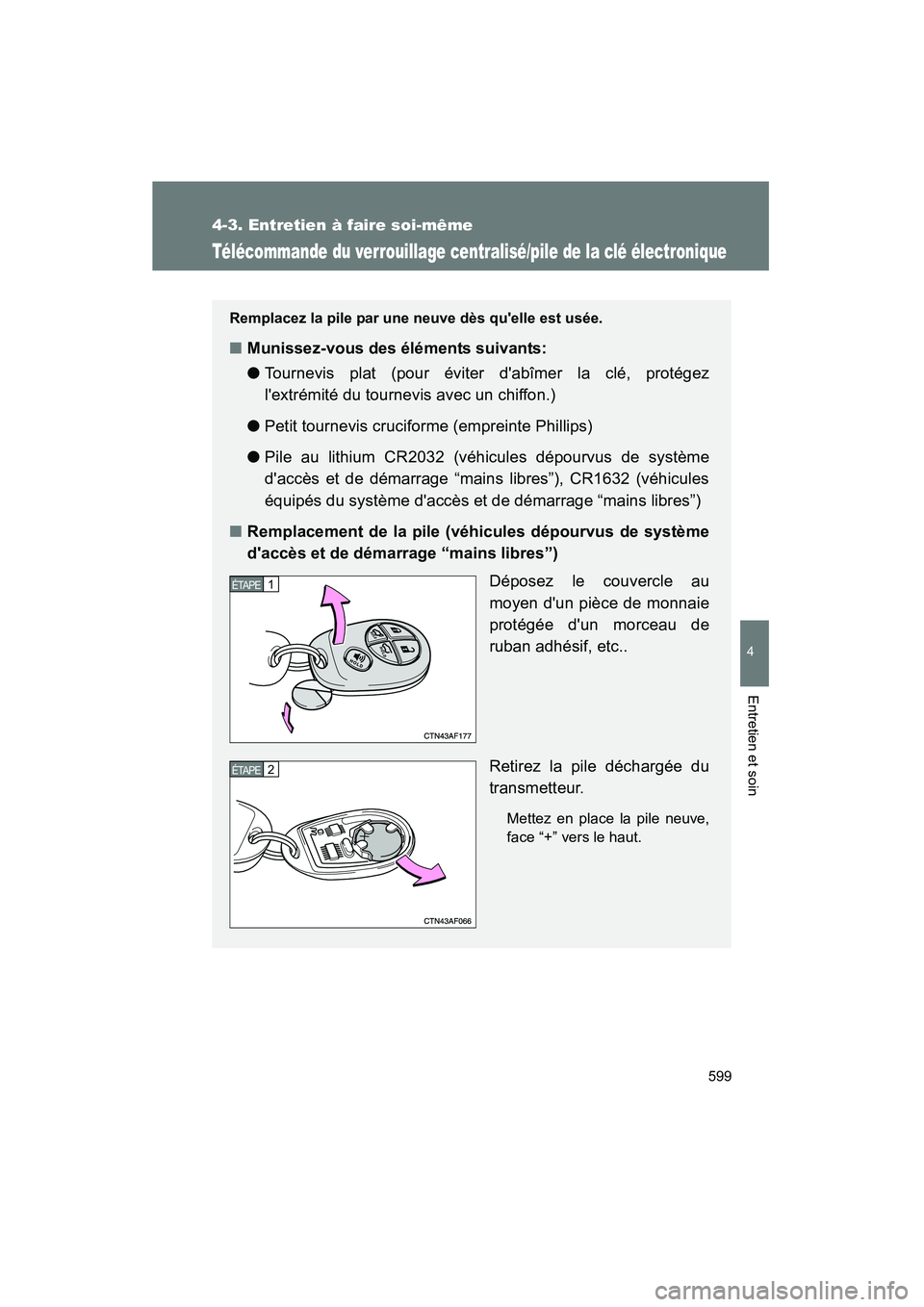

Télécommande du verrouillage centralisé/pile de la clé électronique
Remplacez la pile par une neuve dès qu'elle est usée.
■Munissez-vous des éléments suivants:
●Tournevis plat (pour éviter d'abîmer la clé, protégez
l'extrémité du tournevis avec un chiffon.)
● Petit tournevis cruciforme (empreinte Phillips)
● Pile au lithium CR2032 (véhicules dépourvus de système
d'accès et de démarrage “mains libres”), CR1632 (véhicules
équipés du système d'accès et de démarrage “mains libres”)
■ Remplacement de la pile (véhicules dépourvus de système
d'accès et de démarrage “mains libres”)
Déposez le couvercle au
moyen d'un pièce de monnaie
protégée d'un morceau de
ruban adhésif, etc..
Retirez la pile déchargée du
transmetteur.
Mettez en place la pile neuve,
face “+” vers le haut.
1ÉTAPE
2ÉTAPE
Page 602 of 747

600 4-3. Entretien à faire soi-même
Highlander_D

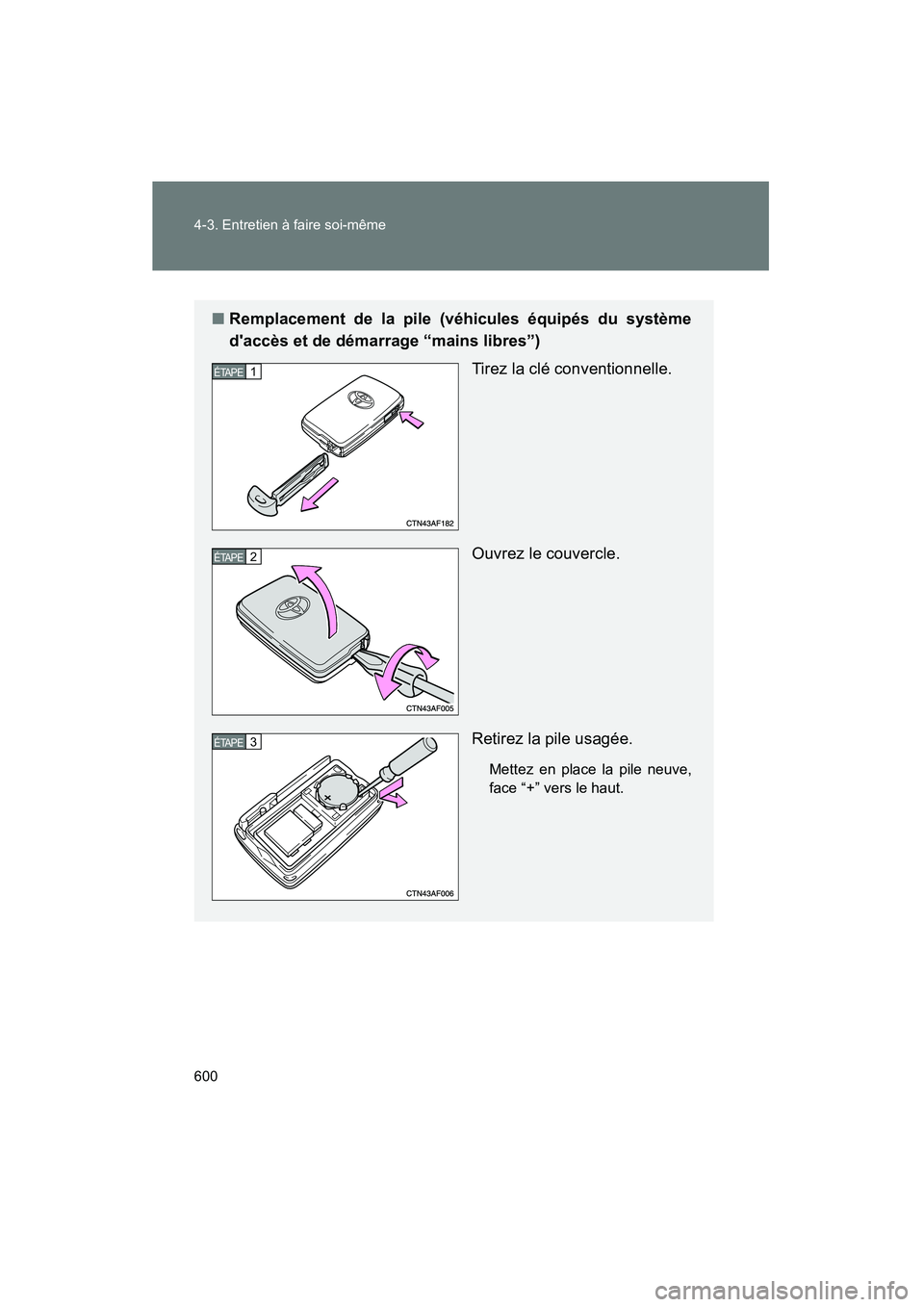

■Remplacement de la pile (véhicules équipés du système
d'accès et de démarrage “mains libres”)
Tirez la clé conventionnelle.
Ouvrez le couvercle.
Retirez la pile usagée.
Mettez en place la pile neuve,
face “+” vers le haut.
1ÉTAPE
2ÉTAPE
3ÉTAPE
Page 603 of 747

601
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
■

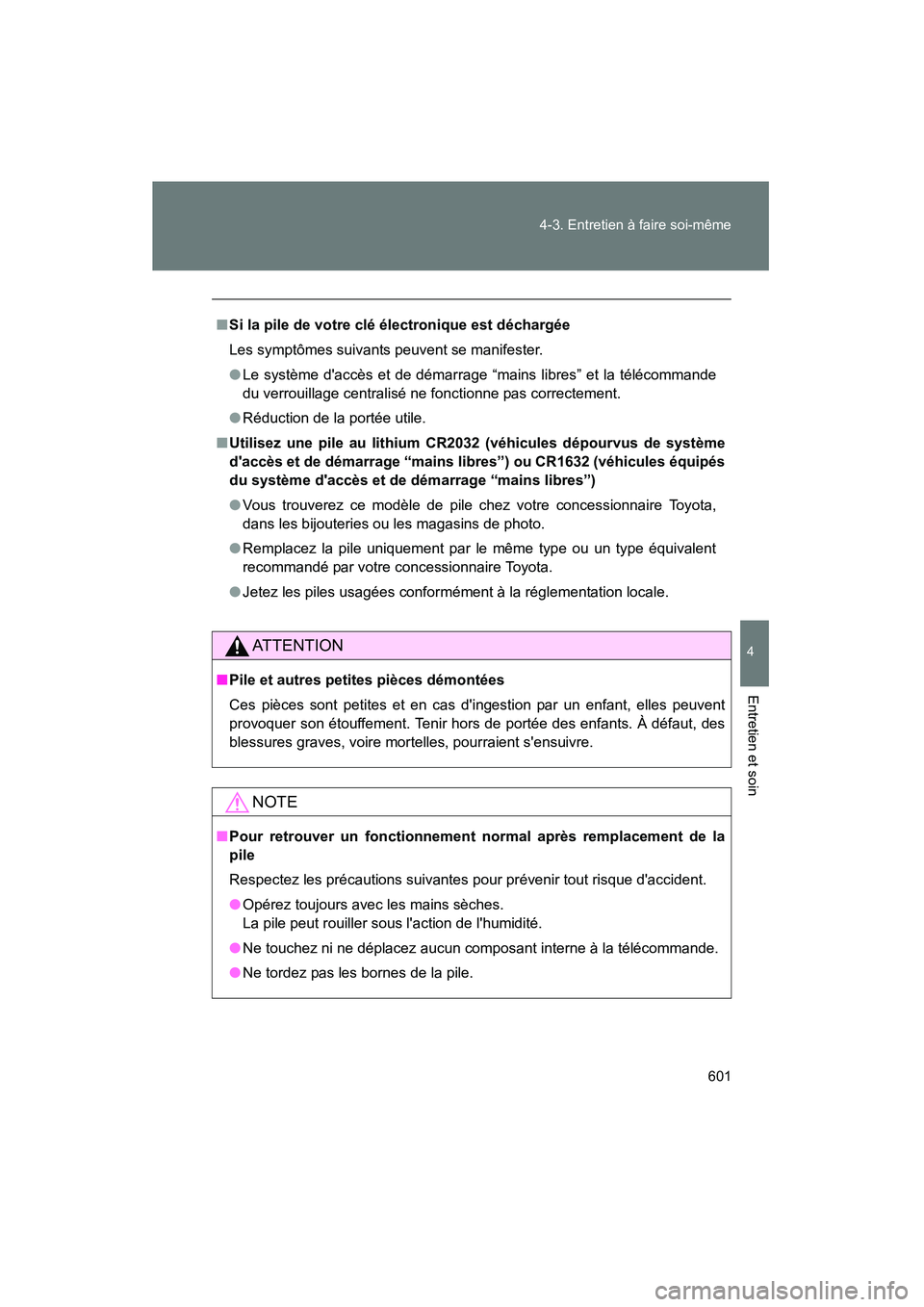

Si la pile de votre clé électronique est déchargée
Les symptômes suivants peuvent se manifester.
● Le système d'accès et de démarrage “mains libres” et la télécommande
du verrouillage centralisé ne fonctionne pas correctement.
● Réduction de la portée utile.
■ Utilisez une pile au lithium CR2032 (véhicules dépourvus de système
d'accès et de démarrage “mains libres”) ou CR1632 (véhicules équipés
du système d'accès et de démarrage “mains libres”)
● Vous trouverez ce modèle de pile chez votre concessionnaire Toyota,
dans les bijouteries ou les magasins de photo.
● Remplacez la pile uniquement par le même type ou un type équivalent
recommandé par votre concessionnaire Toyota.
● Jetez les piles usagées conformément à la réglementation locale.
AT T E N T I O N
■Pile et autres petites pièces démontées
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent
provoquer son étouffement. Tenir hors de portée des enfants. À défaut, des
blessures graves, voire mortelles, pourraient s'ensuivre.
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident.
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l'action de l'humidité.
● Ne touchez ni ne déplacez aucun composant interne à la télécommande.
● Ne tordez pas les bornes de la pile.
Page 604 of 747

602
4-3. Entretien à faire soi-même
Highlander_D

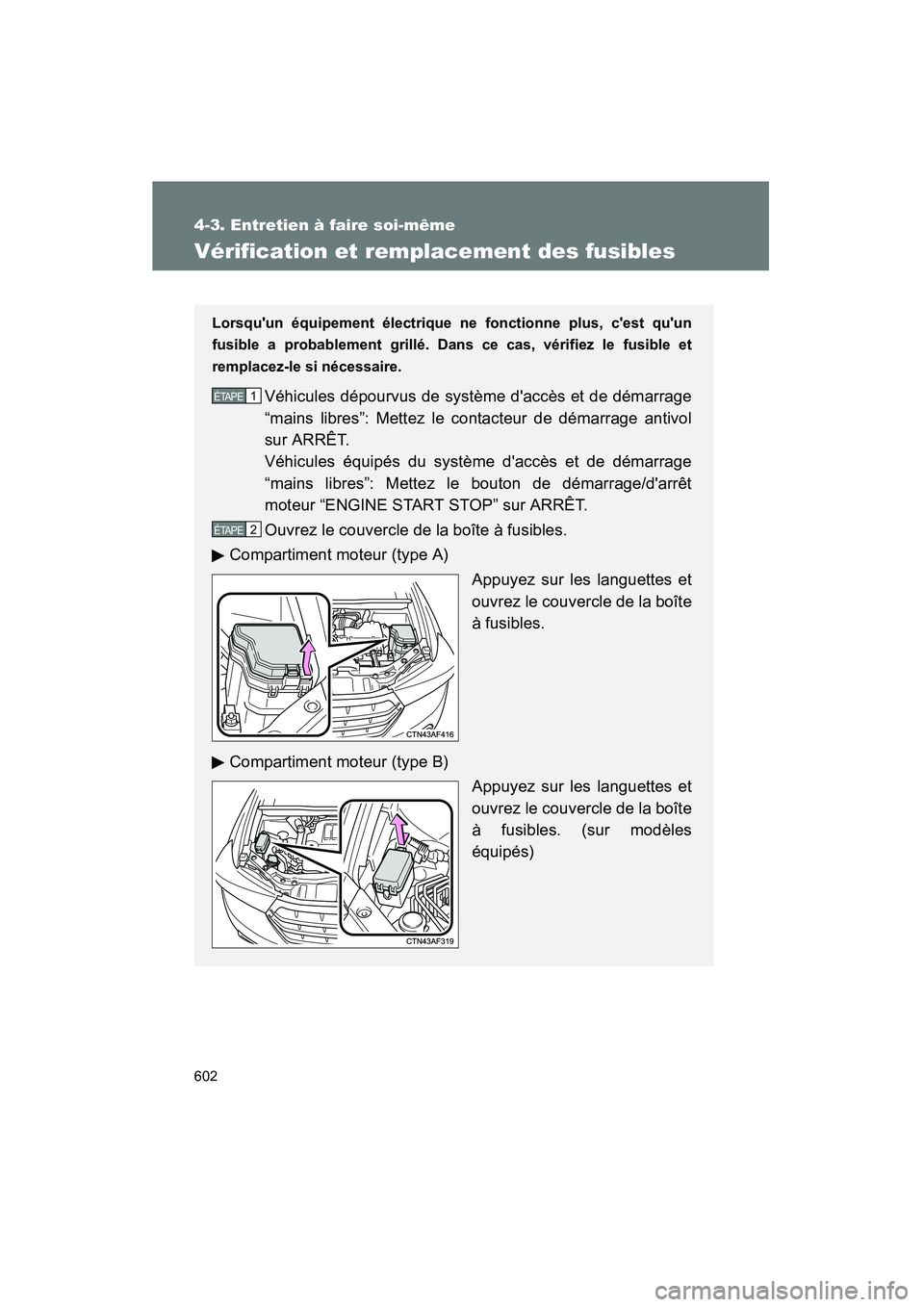

Vérification et remplacement des fusibles
Lorsqu'un équipement électrique ne fonctionne plus, c'est qu'un
fusible a probablement grillé. Dans ce cas, vérifiez le fusible et
remplacez-le si nécessaire.
Véhicules dépourvus de système d'accès et de démarrage
“mains libres”: Mettez le contacteur de démarrage antivol
sur ARRÊT.
Véhicules équipés du système d'accès et de démarrage
“mains libres”: Mettez le bouton de démarrage/d'arrêt
moteur “ENGINE START STOP” sur ARRÊT.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur (type A)
Appuyez sur les languettes et
ouvrez le couvercle de la boîte
à fusibles.
Compartiment moteur (type B) Appuyez sur les languettes et
ouvrez le couvercle de la boîte
à fusibles. (sur modèles
équipés)1ÉTAPE
2ÉTAPE
Page 605 of 747

603
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

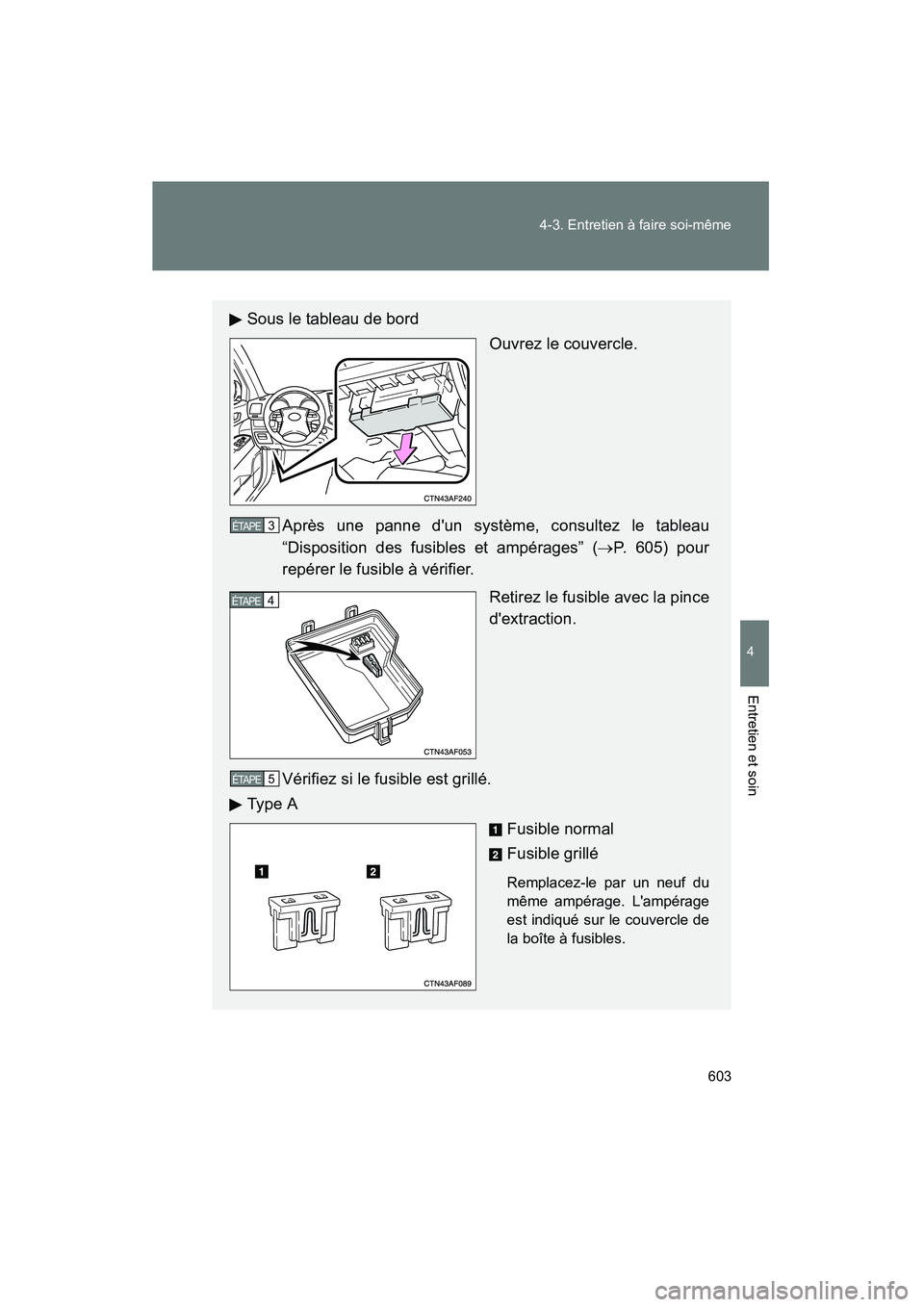

Sous le tableau de bord
Ouvrez le couvercle.
Après une panne d'un système, consultez le tableau
“Disposition des fusibles et ampérages” (→ P. 605) pour
repérer le fusible à vérifier.
Retirez le fusible avec la pince
d'extraction.
Vérifiez si le fusible est grillé.
Ty p e A Fusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L'ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
3ÉTAPE
4ÉTAPE
5ÉTAPE
Page 606 of 747

604 4-3. Entretien à faire soi-même
Highlander_D

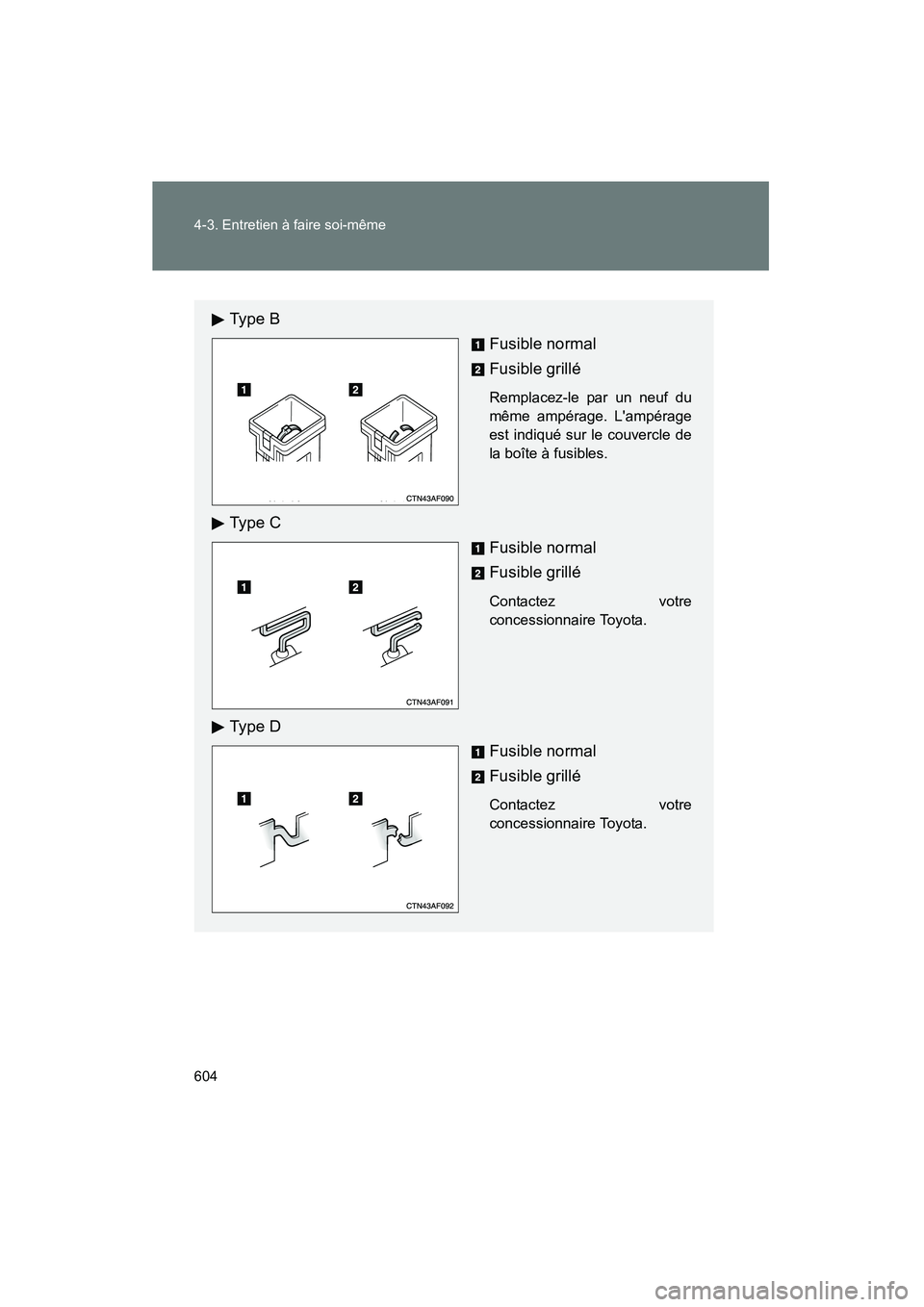

Ty p e BFusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L'ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
Ty p e C
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.
Ty p e DFusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.
Page 607 of 747

605
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

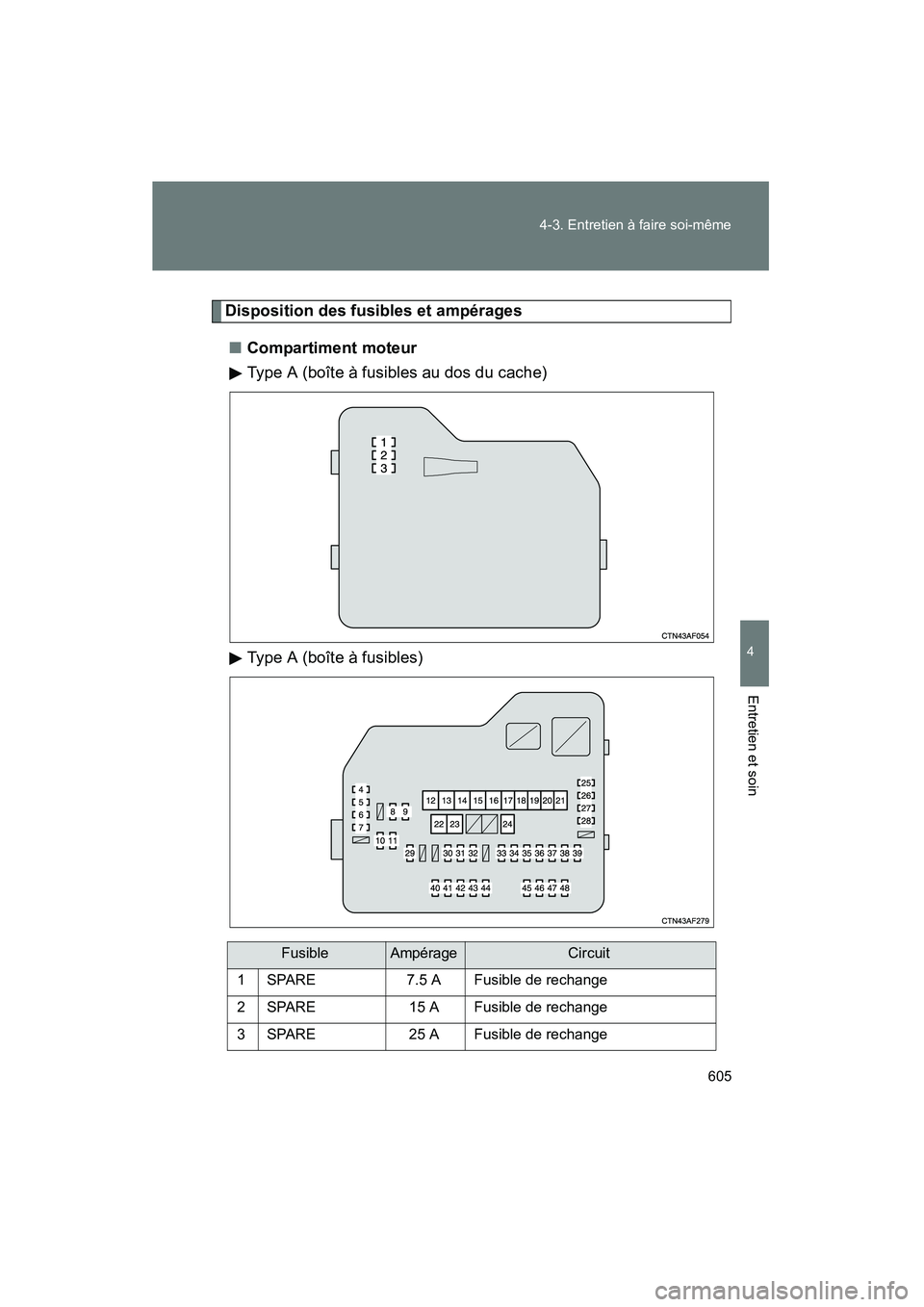

Disposition des fusibles et ampérages
■ Compartiment moteur
Type A (boîte à fusibles au dos du cache)
Type A (boîte à fusibles)
FusibleAmpérageCircuit
1 SPARE 7.5 A Fusible de rechange
2 SPARE 15 A Fusible de rechange
3 SPARE 25 A Fusible de rechange
Page 608 of 747

606 4-3. Entretien à faire soi-même
Highlander_D

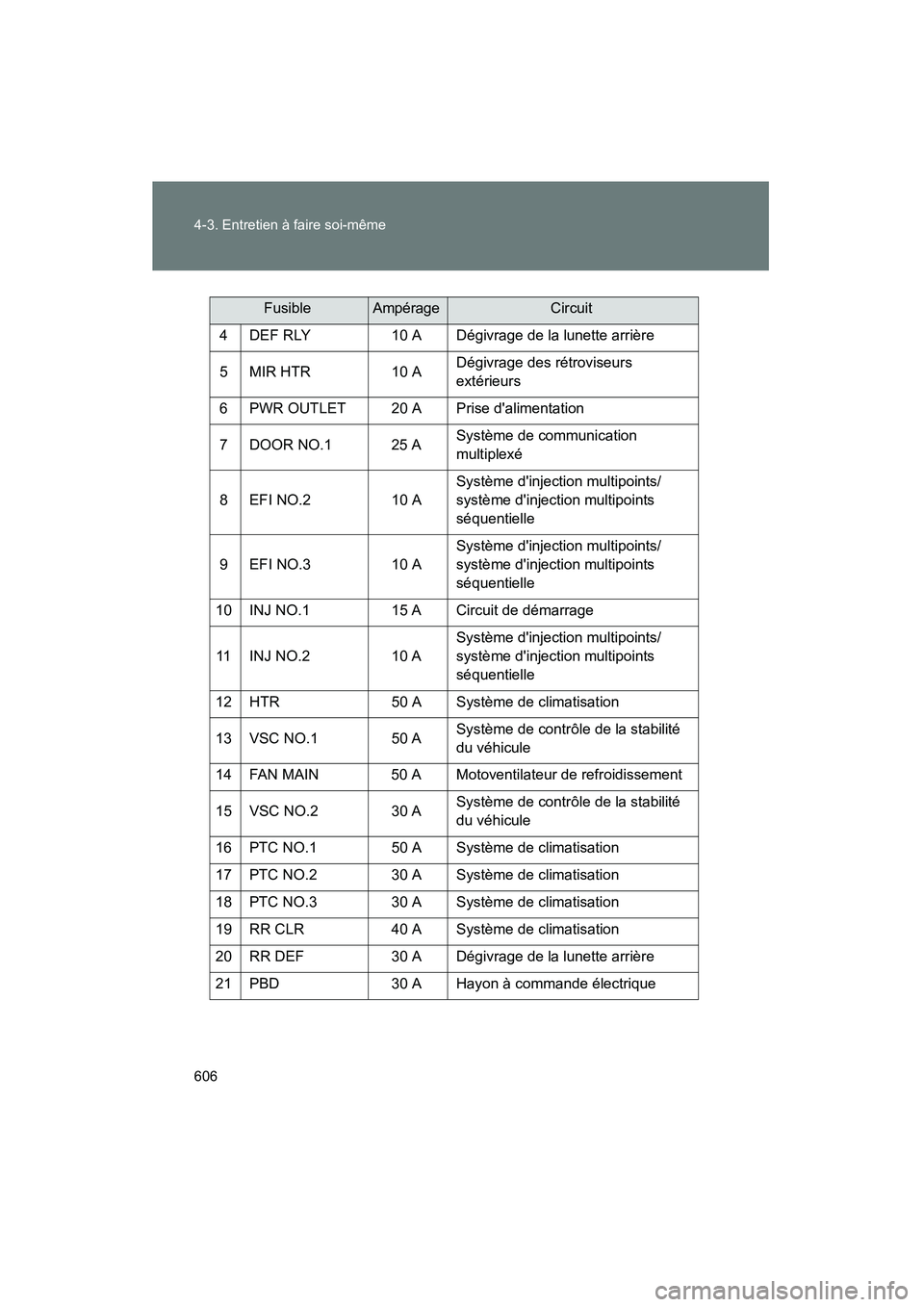

4 DEF RLY10 A Dégivrage de la lunette arrière
5 MIR HTR 10 ADégivrage des rétroviseurs
extérieurs
6 PWR OUTLET 20 A Prise d'alimentation
7 DOOR NO.1 25 A Système de communication
multiplexé
8 EFI NO.2 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
9 EFI NO.3 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
10 INJ NO.1 15 A Circuit de démarrage
11 INJ NO.2 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
12 HTR 50 A Système de climatisation
13 VSC NO.1 50 A Système de contrôle de la stabilité
du véhicule
14 FAN MAIN 50 A Motoventilateur de refroidissement
15 VSC NO.2 30 A Système de contrôle de la stabilité
du véhicule
16 PTC NO.1 50 A Système de climatisation
17 PTC NO.2 30 A Système de climatisation
18 PTC NO.3 30 A Système de climatisation
19 RR CLR 40 A Système de climatisation
20 RR DEF 30 A Dégivrage de la lunette arrière
21 PBD 30 A Hayon à commande électrique
FusibleAmpérageCircuit
Page 609 of 747

607
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

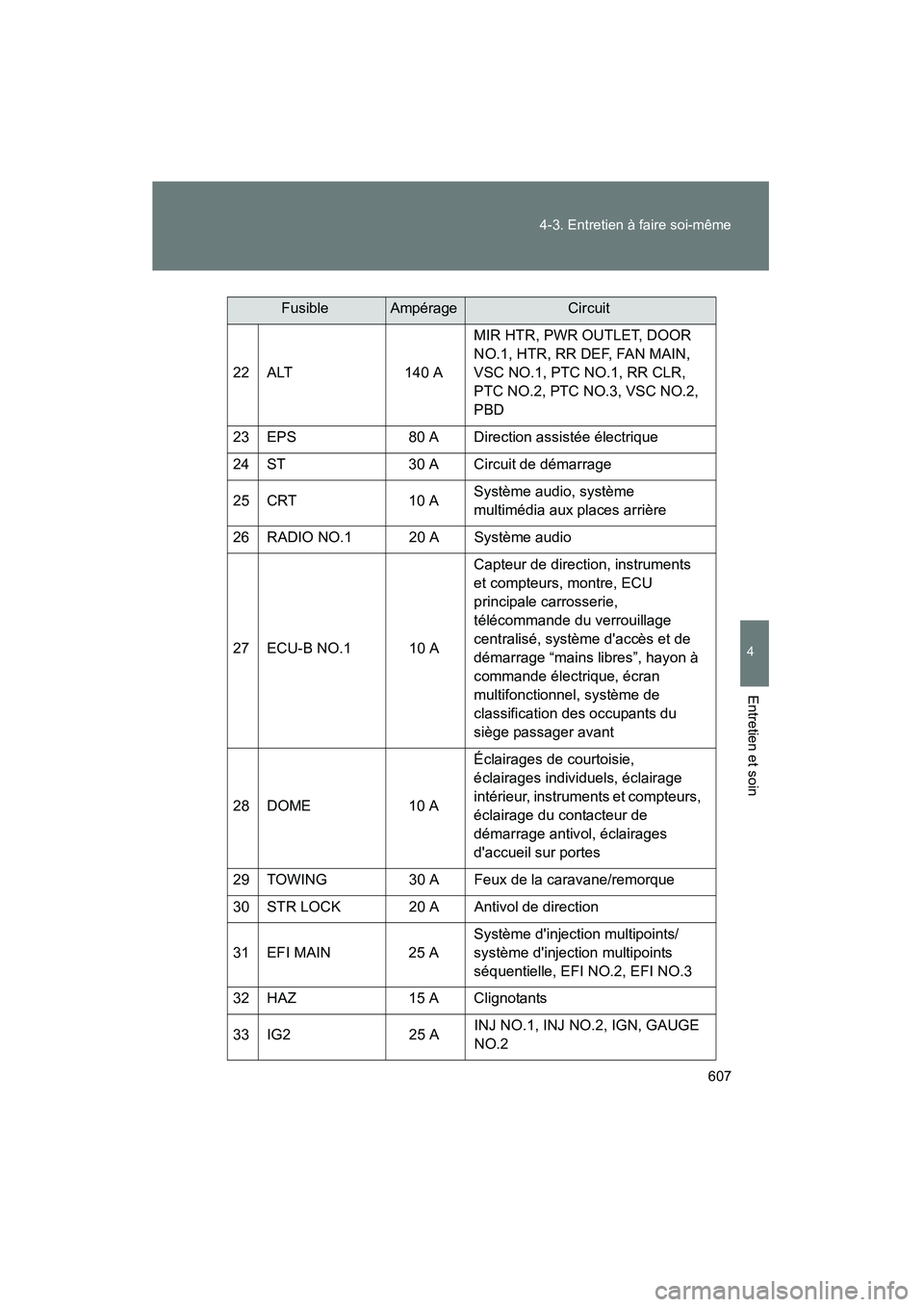

22 ALT
140 AMIR HTR, PWR OUTLET, DOOR
NO.1, HTR, RR DEF, FAN MAIN,
VSC NO.1, PTC NO.1, RR CLR,
PTC NO.2, PTC NO.3, VSC NO.2,
PBD
23 EPS 80 A Direction assistée électrique
24 ST 30 A Circuit de démarrage
25 CRT 10 ASystème audio, système
multimédia aux places arrière
26 RADIO NO.1 20 A Système audio
27 ECU-B NO.1 10 A Capteur de direction, instruments
et compteurs, montre, ECU
principale carrosserie,
télécommande du verrouillage
centralisé, système d'accès et de
démarrage “mains libres”, hayon à
commande électrique, écran
multifonctionnel, système de
classification des occupants du
siège passager avant
28 DOME 10 AÉclairages de courtoisie,
éclairages individuels, éclairage
intérieur, instruments et compteurs,
éclairage du contacteur de
démarrage antivol, éclairages
d'accueil sur portes
29 TOWING 30 A Feux de la caravane/remorque
30 STR LOCK 20 A Antivol de direction
31 EFI MAIN 25 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, EFI NO.2, EFI NO.3
32 HAZ 15 A Clignotants
33 IG2 25 AINJ NO.1, INJ NO.2, IGN, GAUGE
NO.2
FusibleAmpérageCircuit
Page 610 of 747

608 4-3. Entretien à faire soi-même
Highlander_D
34 AMP15 A Système audio
35 RR FOG 7.5 A Non utilisé
36 DEICER 15 ADégivrage des essuie-glaces de
pare-brise
37 G/H 10 ALunette arrière, système de
communication multiplexé,
éclairages extérieurs de sol
38 ALT-S 7.5 A Circuit de charge
39 AM2 7.5 ASystème de communication
multiplexé
40 H-LP LH HI 15 A Projecteur côté gauche (feu de
route)
41 H-LP RH HI 15 A Projecteur côté droit (feu de route)
42 H-LP LH LO 15 A Projecteur côté gauche (feu de
croisement)
43 H-LP RH LO 15 A Projecteur côté droit (feu de
croisement)
44 HORN 10 A Avertisseur
45 EFI NO.1 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, système d'accès et
de démarrage “mains libres”
46 ETCS 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
47 A/F 20 A Capteur du rapport carburant/air
48 S-HORN 7.5 A S-HORN
FusibleAmpérageCircuit
