TOYOTA HIGHLANDER 2013 Manuel du propriétaire (in French)

569
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

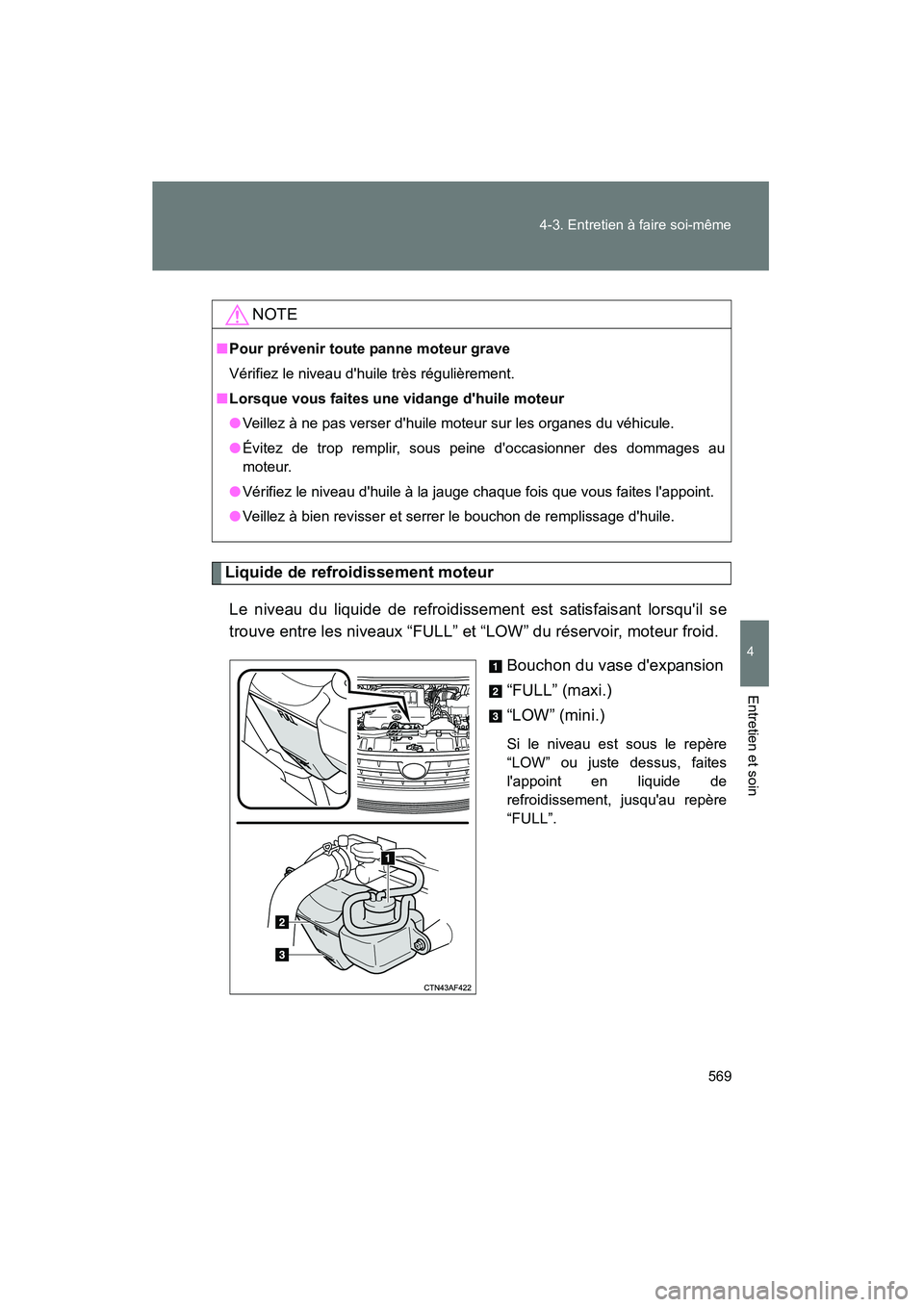

Liquide de refroidissement moteur
Le niveau du liquide de refroidissement est satisfaisant lorsqu'il se
trouve entre les niveaux “FULL” et “LOW” du réservoir, moteur froid. Bouchon du vase d'expansion
“FULL” (maxi.)
“LOW” (mini.)
Si le niveau est sous le repère
“LOW” ou juste dessus, faites
l'appoint en liquide de
refroidissement, jusqu'au repère
“FULL”.
NOTE
■Pour prévenir toute panne moteur grave
Vérifiez le niveau d'huile très régulièrement.
■ Lorsque vous faites une vidange d'huile moteur
● Veillez à ne pas verser d'huile moteur sur les organes du véhicule.
● Évitez de trop remplir, sous peine d'occasionner des dommages au
moteur.
● Vérifiez le niveau d'huile à la jauge chaque fois que vous faites l'appoint.
● Veillez à bien revisser et serrer le bouchon de remplissage d'huile.

570 4-3. Entretien à faire soi-même
Highlander_D

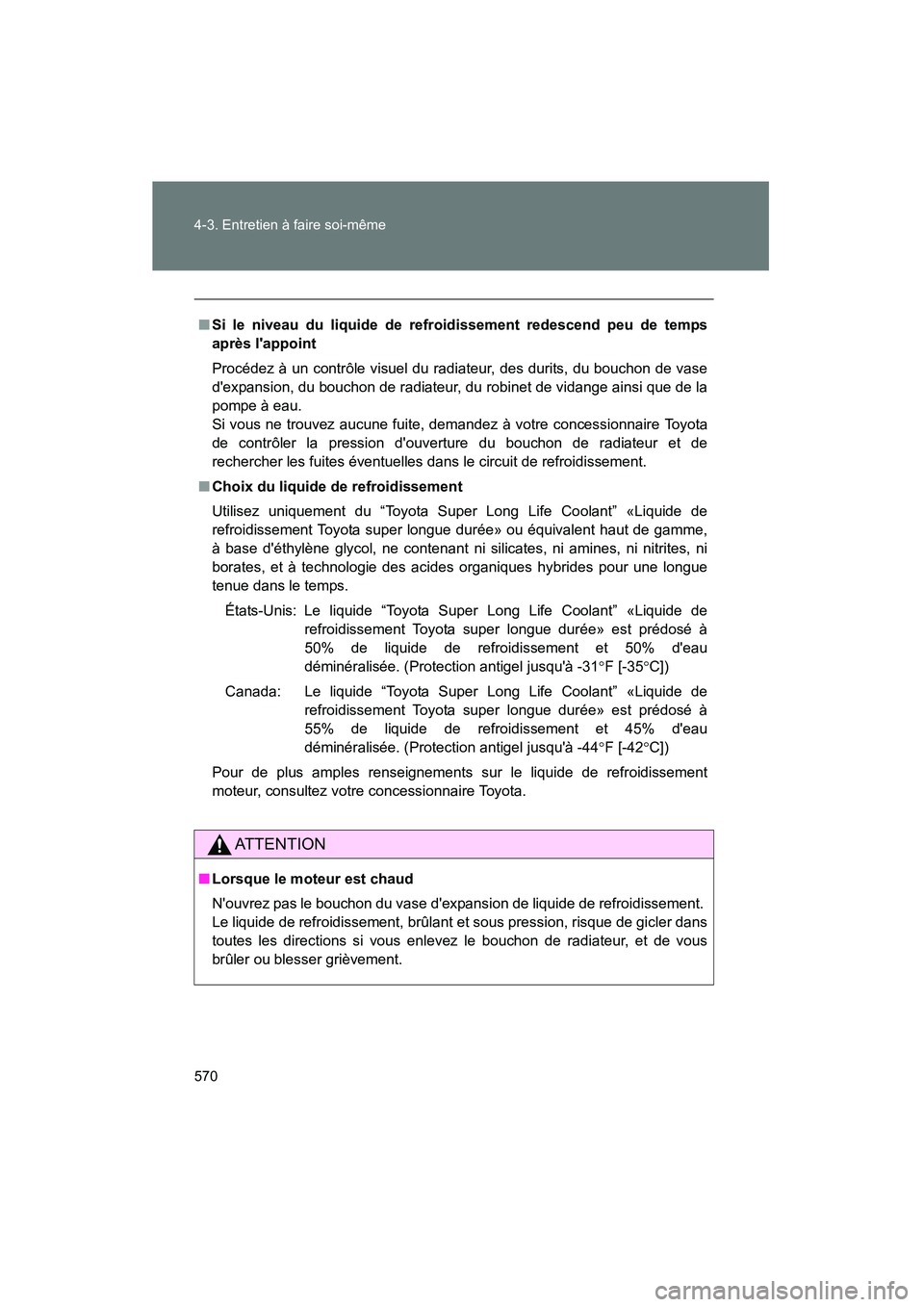

■Si le niveau du liquide de refr oidissement redescend peu de temps
après l'appoint
Procédez à un contrôle visuel du radiateur, des durits, du bouchon de vase
d'expansion, du bouchon de radiateur, du robinet de vidange ainsi que de la
pompe à eau.
Si vous ne trouvez aucune fuite, demandez à votre concessionnaire Toyota
de contrôler la pression d'ouverture du bouchon de radiateur et de
rechercher les fuites éventuelles dans le circuit de refroidissement.
■ Choix du liquide de refroidissement
Utilisez uniquement du “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» ou équivalent haut de gamme,
à base d'éthylène glycol, ne contenant ni silicates, ni amines, ni nitrites, ni
borates, et à technologie des acides organiques hybrides pour une longue
tenue dans le temps.
États-Unis: Le liquide “Toyota S uper Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» est prédosé à
50% de liquide de refroidissement et 50% d'eau
déminéralisée. (Protection antigel jusqu'à -31° F [-35°C])
Canada: Le liquide “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» est prédosé à
55% de liquide de refroidissement et 45% d'eau
déminéralisée. (Protection antigel jusqu'à -44° F [-42°C])
Pour de plus amples renseignement s sur le liquide de refroidissement
moteur, consultez votre concessionnaire Toyota.
AT T E N T I O N
■ Lorsque le moteur est chaud
N'ouvrez pas le bouchon du vase d'expansion de liquide de refroidissement.
Le liquide de refroidissement, brûlant et sous pression, risque de gicler dans
toutes les directions si vous enlevez le bouchon de radiateur, et de vous
brûler ou blesser grièvement.

571
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

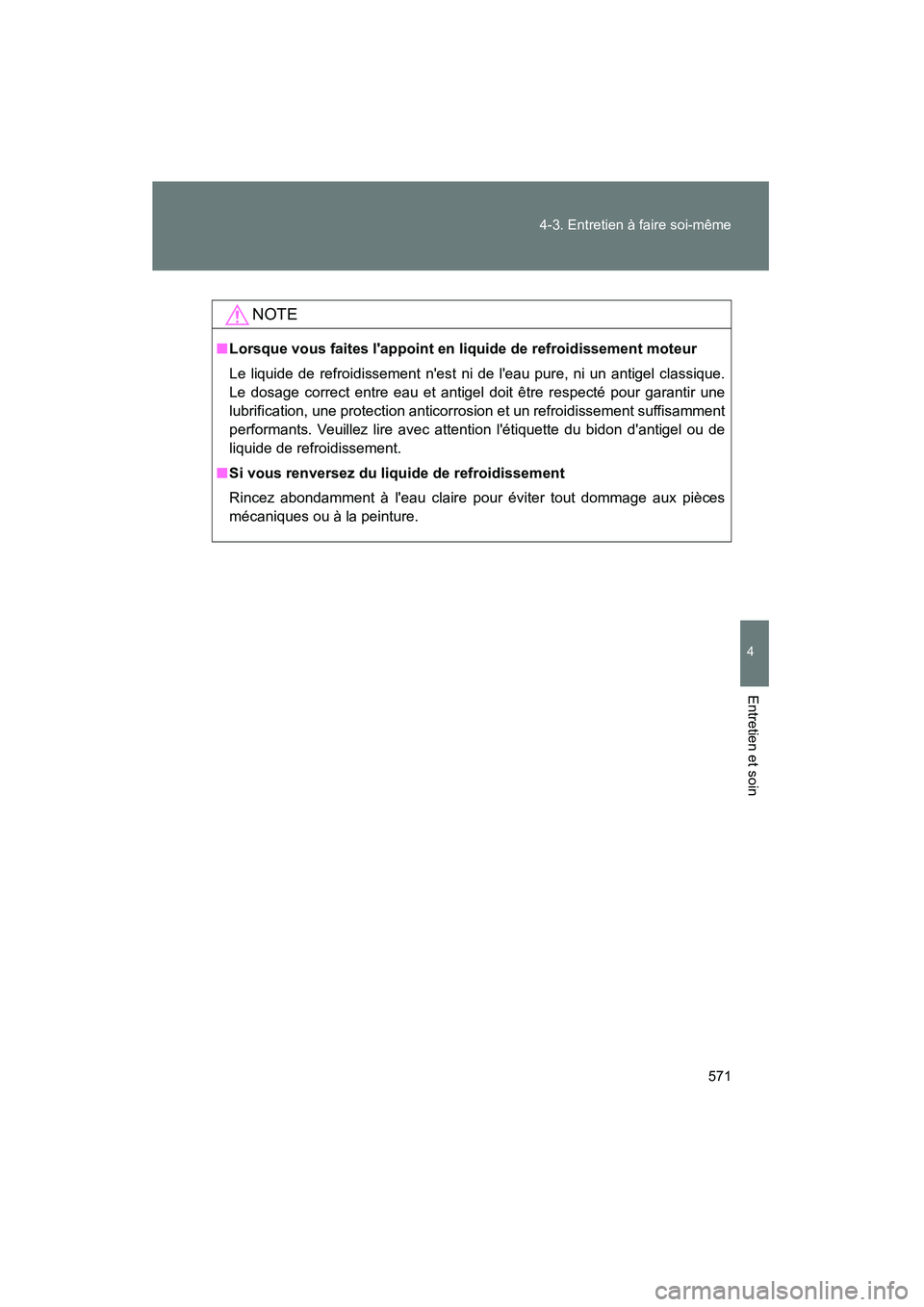

NOTE
■
Lorsque vous faites l'appoint en liquide de refroidissement moteur
Le liquide de refroidissement n'est ni de l'eau pure, ni un antigel classique.
Le dosage correct entre eau et antigel doit être respecté pour garantir une
lubrification, une protection anticorrosion et un refroidissement suffisamment
performants. Veuillez lire avec attention l'étiquette du bidon d'antigel ou de
liquide de refroidissement.
■ Si vous renversez du liquide de refroidissement
Rincez abondamment à l'eau claire pour éviter tout dommage aux pièces
mécaniques ou à la peinture.

572 4-3. Entretien à faire soi-même
Highlander_D

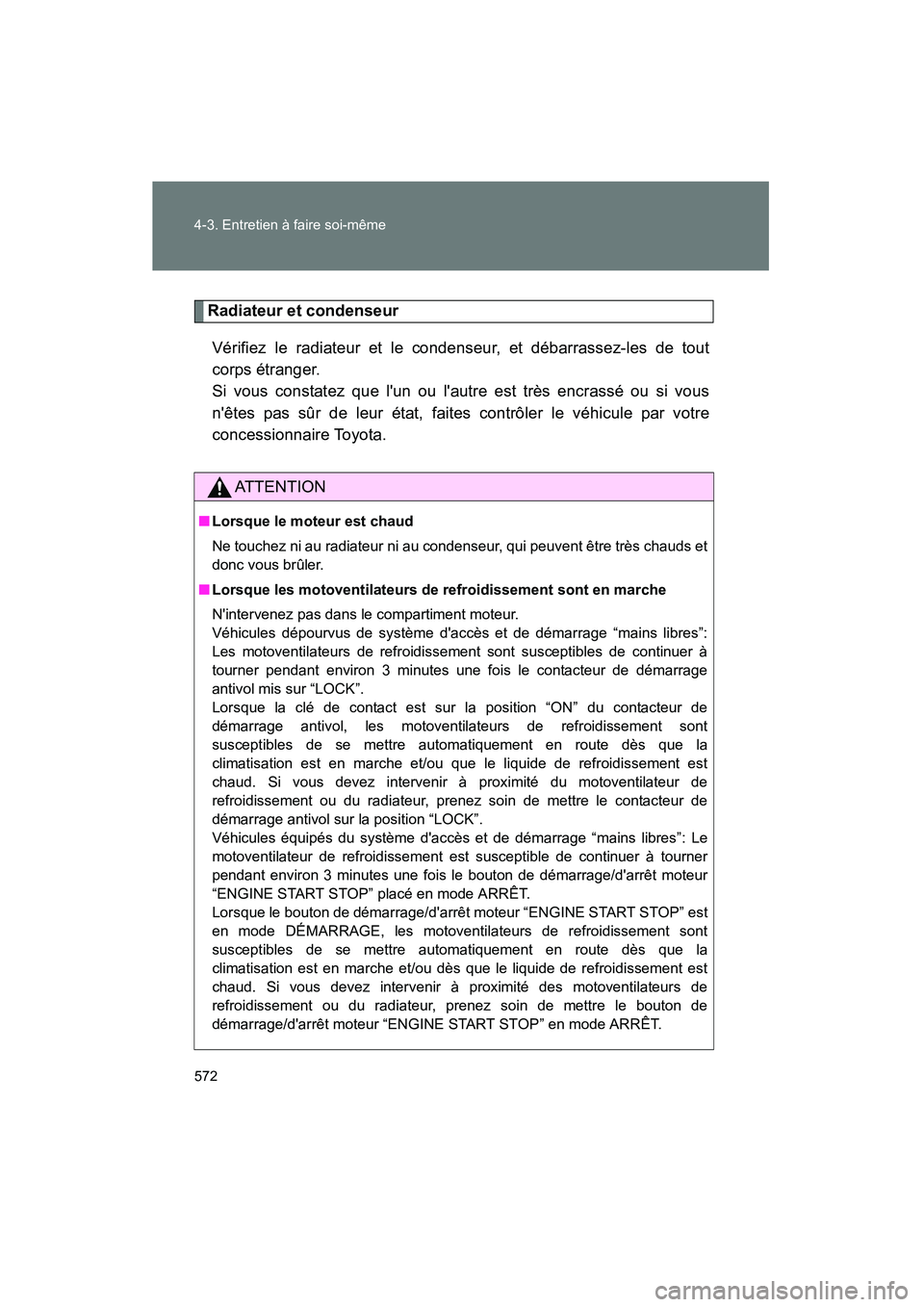

Radiateur et condenseurVérifiez le radiateur et le condenseur, et débarrassez-les de tout
corps étranger.
Si vous constatez que l'un ou l'autre est très encrassé ou si vous
n'êtes pas sûr de leur état, faites contrôler le véhicule par votre
concessionnaire Toyota.
AT T E N T I O N
■ Lorsque le moteur est chaud
Ne touchez ni au radiateur ni au condenseur, qui peuvent être très chauds et
donc vous brûler.
■ Lorsque les motoventilateurs de refroidissement sont en marche
N'intervenez pas dans le compartiment moteur.
Véhicules dépourvus de système d'accès et de démarrage “mains libres”:
Les motoventilateurs de refroidissement sont susceptibles de continuer à
tourner pendant environ 3 minutes une fo is le contacteur de démarrage
antivol mis sur “LOCK”.
Lorsque la clé de contact est sur la position “ON” du contacteur de
démarrage antivol, les motoventilateurs de refroidissement sont
susceptibles de se mettre automatiquement en route dès que la
climatisation est en marche et/ou que le liquide de refroidissement est
chaud. Si vous devez intervenir à proximité du motoventilateur de
refroidissement ou du radiateur, prenez soin de mettre le contacteur de
démarrage antivol sur la position “LOCK”.
Véhicules équipés du système d'accès et de démarrage “mains libres”: Le
motoventilateur de refroidissement est susceptible de continuer à tourner
pendant environ 3 minutes une fois le bouton de démarrage/d'arrêt moteur
“ENGINE START STOP” placé en mode ARRÊT.
Lorsque le bouton de démarrage/d'arrêt moteur “ENGINE START STOP” est
en mode DÉMARRAGE, les motoventilateurs de refroidissement sont
susceptibles de se mettre automatiquement en route dès que la
climatisation est en marche et/ou dès que le liquide de refroidissement est
chaud. Si vous devez intervenir à proximité des motoventilateurs de
refroidissement ou du radiateur, prenez soin de mettre le bouton de
démarrage/d'arrêt moteur “ENGINE START STOP” en mode ARRÊT.

573
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

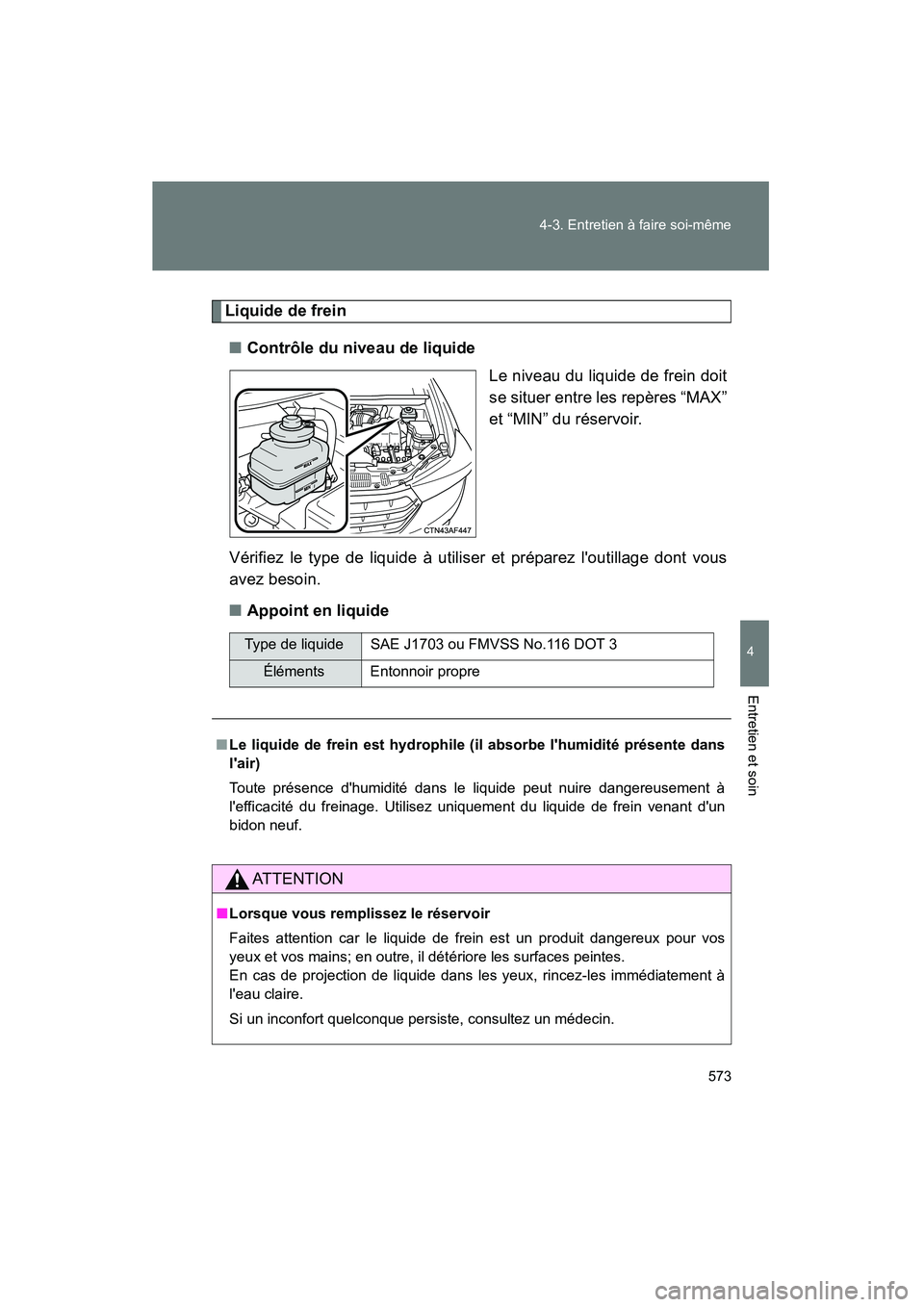

Liquide de frein
■ Contrôle du niveau de liquide
Le niveau du liquide de frein doit
se situer entre les repères “MAX”
et “MIN” du réservoir.
Vérifiez le type de liquide à utiliser et préparez l'outillage dont vous
avez besoin.
■ Appoint en liquide
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3
Éléments Entonnoir propre
■ Le liquide de frein est hydrophile (il absorbe l'humidité présente dans
l'air)
Toute présence d'humidité dans le liquide peut nuire dangereusement à
l'efficacité du freinage. Utilisez uniquement du liquide de frein venant d'un
bidon neuf.
AT T E N T I O N
■ Lorsque vous remplissez le réservoir
Faites attention car le liquide de frein est un produit dangereux pour vos
yeux et vos mains; en outre, il détériore les surfaces peintes.
En cas de projection de liquide dans le s yeux, rincez-les immédiatement à
l'eau claire.
Si un inconfort quelconque persiste, consultez un médecin.

574 4-3. Entretien à faire soi-même
Highlander_D

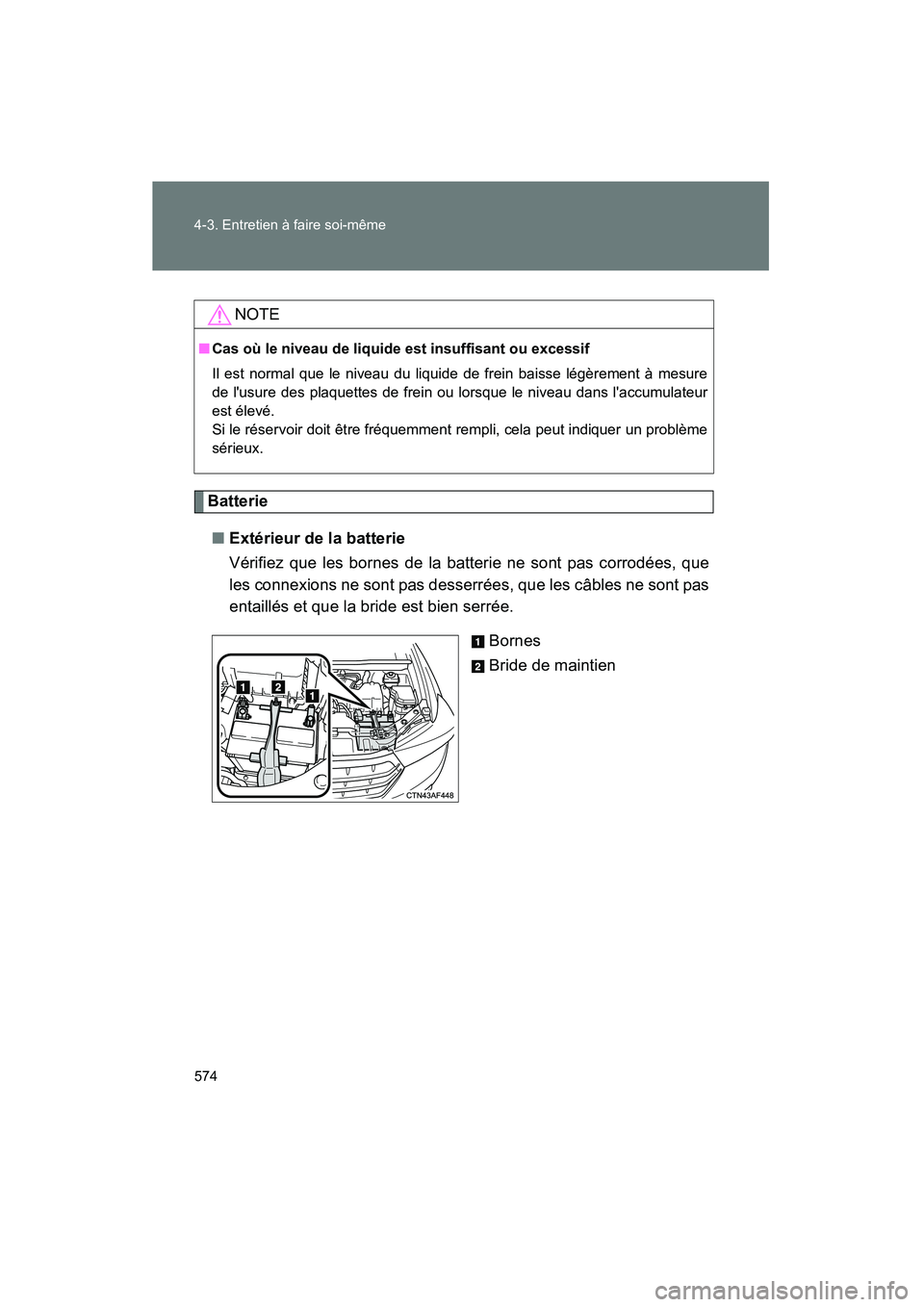

Batterie■ Extérieur de la batterie
Vérifiez que les bornes de la batterie ne sont pas corrodées, que
les connexions ne sont pas desserrées, que les câbles ne sont pas
entaillés et que la bride est bien serrée.
Bornes
Bride de maintien
NOTE
■Cas où le niveau de liquide est insuffisant ou excessif
Il est normal que le niveau du liquide de frein baisse légèrement à mesure
de l'usure des plaquettes de frein ou lorsque le niveau dans l'accumulateur
est élevé.
Si le réservoir doit être fréquemment rempli, cela peut indiquer un problème
sérieux.

575
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
■

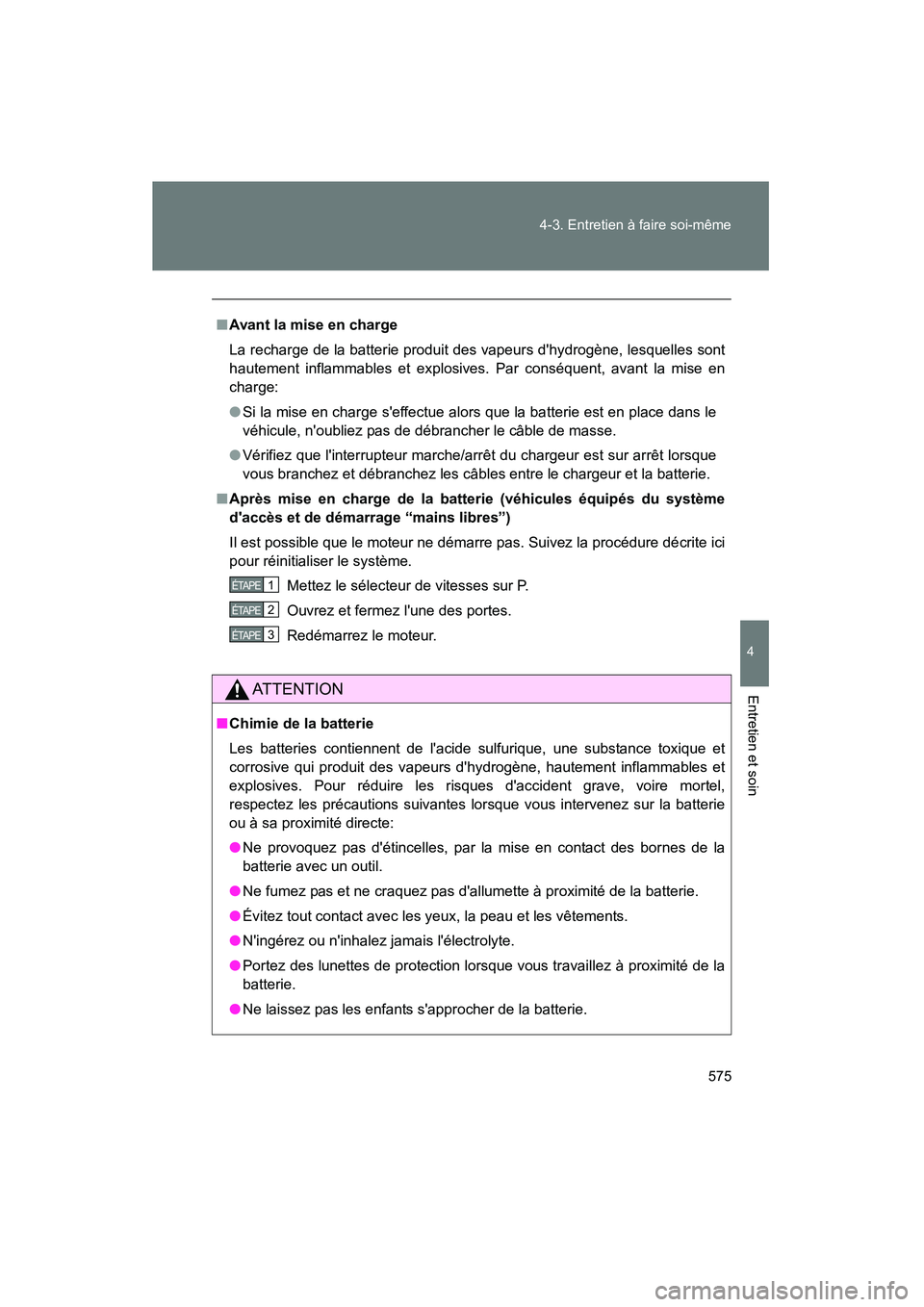

Avant la mise en charge
La recharge de la batterie produit des vapeurs d'hydrogène, lesquelles sont
hautement inflammables et explosives. Par conséquent, avant la mise en
charge:
● Si la mise en charge s'effectue alors que la batterie est en place dans le
véhicule, n'oubliez pas de débrancher le câble de masse.
● Vérifiez que l'interrupteur marche/ar rêt du chargeur est sur arrêt lorsque
vous branchez et débranchez les câbles entre le chargeur et la batterie.
■ Après mise en charge de la batterie (véhicules équipés du système
d'accès et de démarrage “mains libres”)
Il est possible que le moteur ne démarre pas. Suivez la procédure décrite ici
pour réinitialiser le système.
Mettez le sélecteur de vitesses sur P.
Ouvrez et fermez l'une des portes.
Redémarrez le moteur.
AT T E N T I O N
■Chimie de la batterie
Les batteries contiennent de l'acide sulfurique, une substance toxique et
corrosive qui produit des vapeurs d'hydrogène, hautement inflammables et
explosives. Pour réduire les risques d'accident grave, voire mortel,
respectez les précautions suivantes lorsque vous intervenez sur la batterie
ou à sa proximité directe:
● Ne provoquez pas d'étincelles, par la mise en contact des bornes de la
batterie avec un outil.
● Ne fumez pas et ne craquez pas d'allumette à proximité de la batterie.
● Évitez tout contact avec les yeux, la peau et les vêtements.
● N'ingérez ou n'inhalez jamais l'électrolyte.
● Portez des lunettes de protection lorsque vous travaillez à proximité de la
batterie.
● Ne laissez pas les enfants s'approcher de la batterie.
1ÉTAPE
2ÉTAPE
3ÉTAPE

576 4-3. Entretien à faire soi-même
Highlander_D

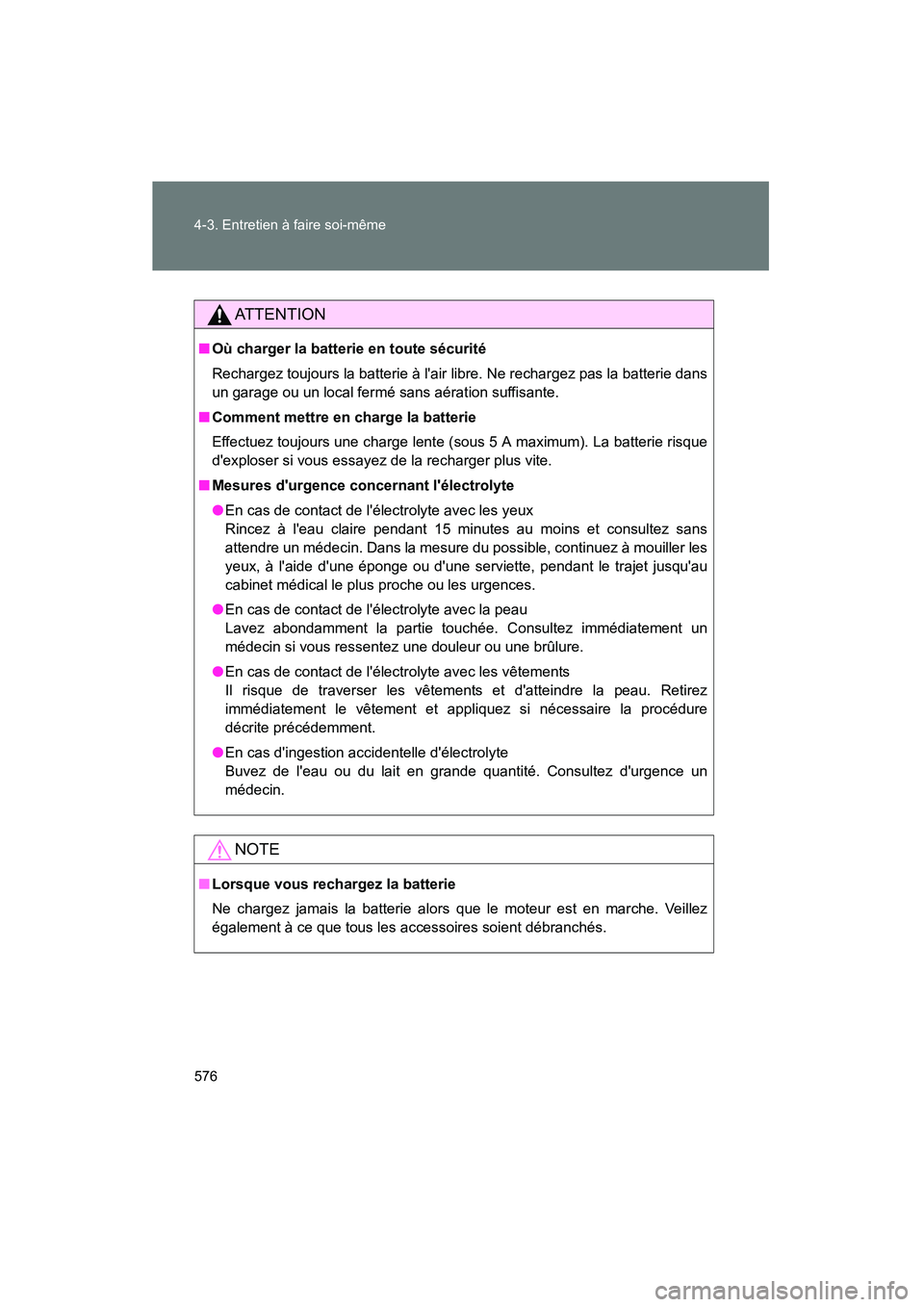

AT T E N T I O N
■Où charger la batterie en toute sécurité
Rechargez toujours la batterie à l'air libre. Ne rechargez pas la batterie dans
un garage ou un local fermé sans aération suffisante.
■ Comment mettre en charge la batterie
Effectuez toujours une charge lente (sous 5 A maximum). La batterie risque
d'exploser si vous essayez de la recharger plus vite.
■ Mesures d'urgence concernant l'électrolyte
●En cas de contact de l'électrolyte avec les yeux
Rincez à l'eau claire pendant 15 minutes au moins et consultez sans
attendre un médecin. Dans la mesure du possible, continuez à mouiller les
yeux, à l'aide d'une éponge ou d'une serviette, pendant le trajet jusqu'au
cabinet médical le plus proche ou les urgences.
● En cas de contact de l'électrolyte avec la peau
Lavez abondamment la partie touchée. Consultez immédiatement un
médecin si vous ressentez une douleur ou une brûlure.
● En cas de contact de l'électrolyte avec les vêtements
Il risque de traverser les vêtements et d'atteindre la peau. Retirez
immédiatement le vêtement et appliquez si nécessaire la procédure
décrite précédemment.
● En cas d'ingestion accidentelle d'électrolyte
Buvez de l'eau ou du lait en grande quantité. Consultez d'urgence un
médecin.
NOTE
■Lorsque vous rechargez la batterie
Ne chargez jamais la batterie alors que le moteur est en marche. Veillez
également à ce que tous les accessoires soient débranchés.

577
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

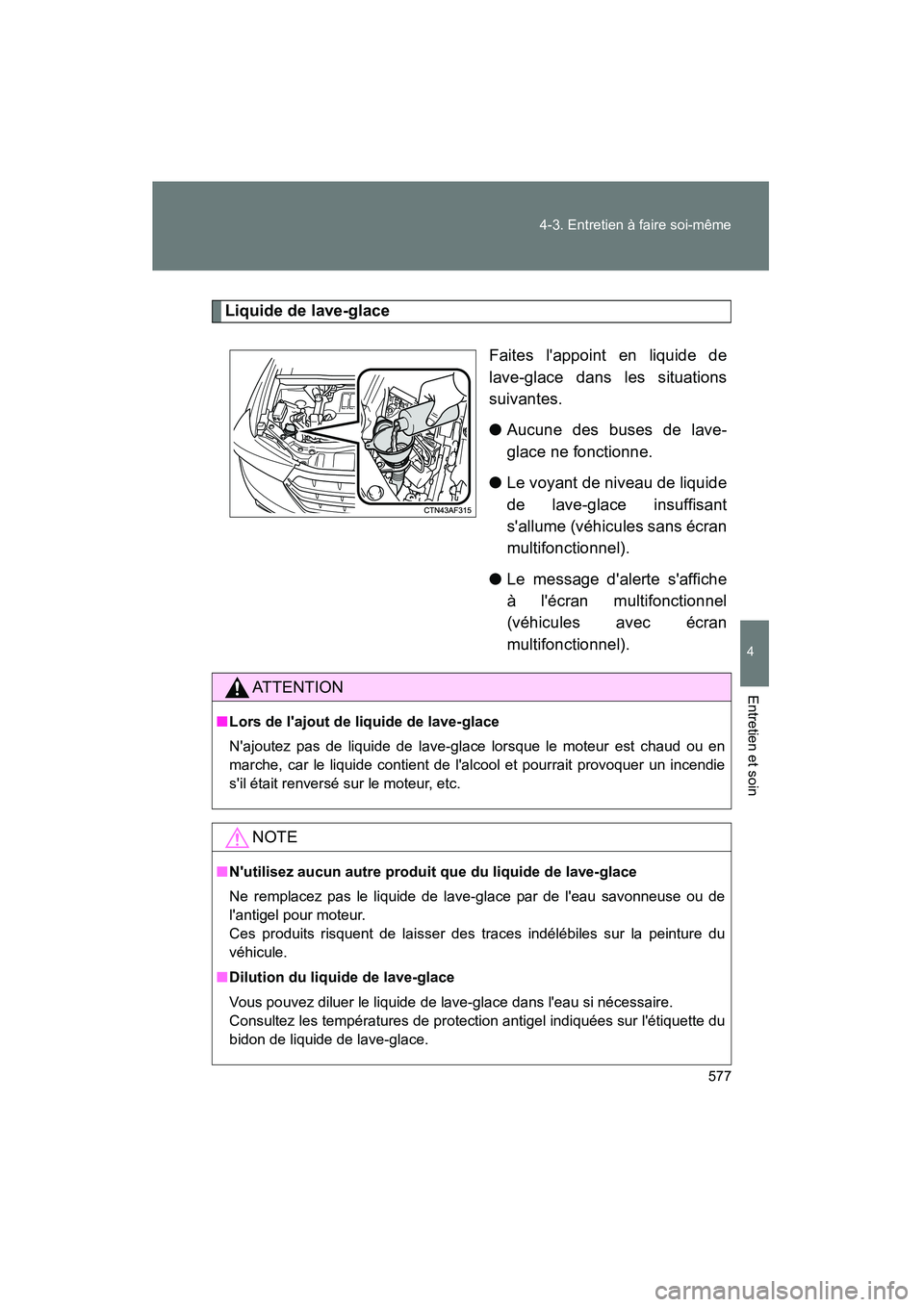

Liquide de lave-glace
Faites l'appoint en liquide de
lave-glace dans les situations
suivantes.
●Aucune des buses de lave-
glace ne fonctionne.
● Le voyant de niveau de liquide
de lave-glace insuffisant
s'allume (véhicules sans écran
multifonctionnel).
● Le message d'alerte s'affiche
à l'écran multifonctionnel
(véhicules avec écran
multifonctionnel).
AT T E N T I O N
■Lors de l'ajout de liquide de lave-glace
N'ajoutez pas de liquide de lave-glace lorsque le moteur est chaud ou en
marche, car le liquide contient de l'alcool et pourrait provoquer un incendie
s'il était renversé sur le moteur, etc.
NOTE
■N'utilisez aucun autre produit que du liquide de lave-glace
Ne remplacez pas le liquide de lave-glace par de l'eau savonneuse ou de
l'antigel pour moteur.
Ces produits risquent de laisser des traces indélébiles sur la peinture du
véhicule.
■ Dilution du liquide de lave-glace
Vous pouvez diluer le liquide de lave-glace dans l'eau si nécessaire.
Consultez les températures de protection antigel indiquées sur l'étiquette du
bidon de liquide de lave-glace.

578
4-3. Entretien à faire soi-même
Highlander_D

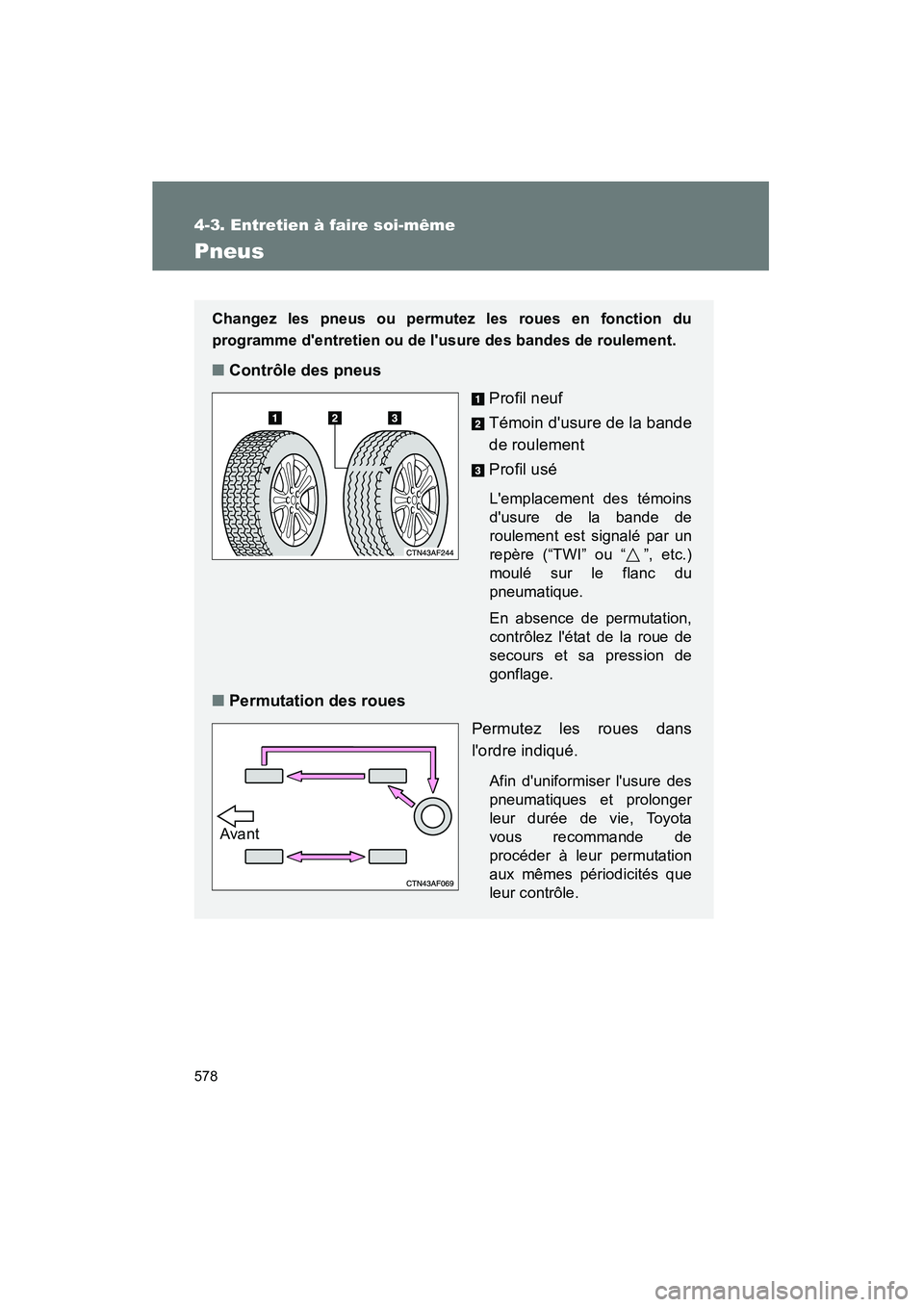

Pneus
Changez les pneus ou permutez les roues en fonction du
programme d'entretien ou de l'usure des bandes de roulement.
■Contrôle des pneus
Profil neuf
Témoin d'usure de la bande
de roulement
Profil usé
L'emplacement des témoins
d'usure de la bande de
roulement est signalé par un
repère (“TWI” ou “ ”, etc.)
moulé sur le flanc du
pneumatique.
En absence de permutation,
contrôlez l'état de la roue de
secours et sa pression de
gonflage.
■Permutation des roues
Permutez les roues dans
l'ordre indiqué.
Afin d'uniformiser l'usure des
pneumatiques et prolonger
leur durée de vie, Toyota
vous recommande de
procéder à leur permutation
aux mêmes périodicités que
leur contrôle.
Avant
