Page 621 of 747

619
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

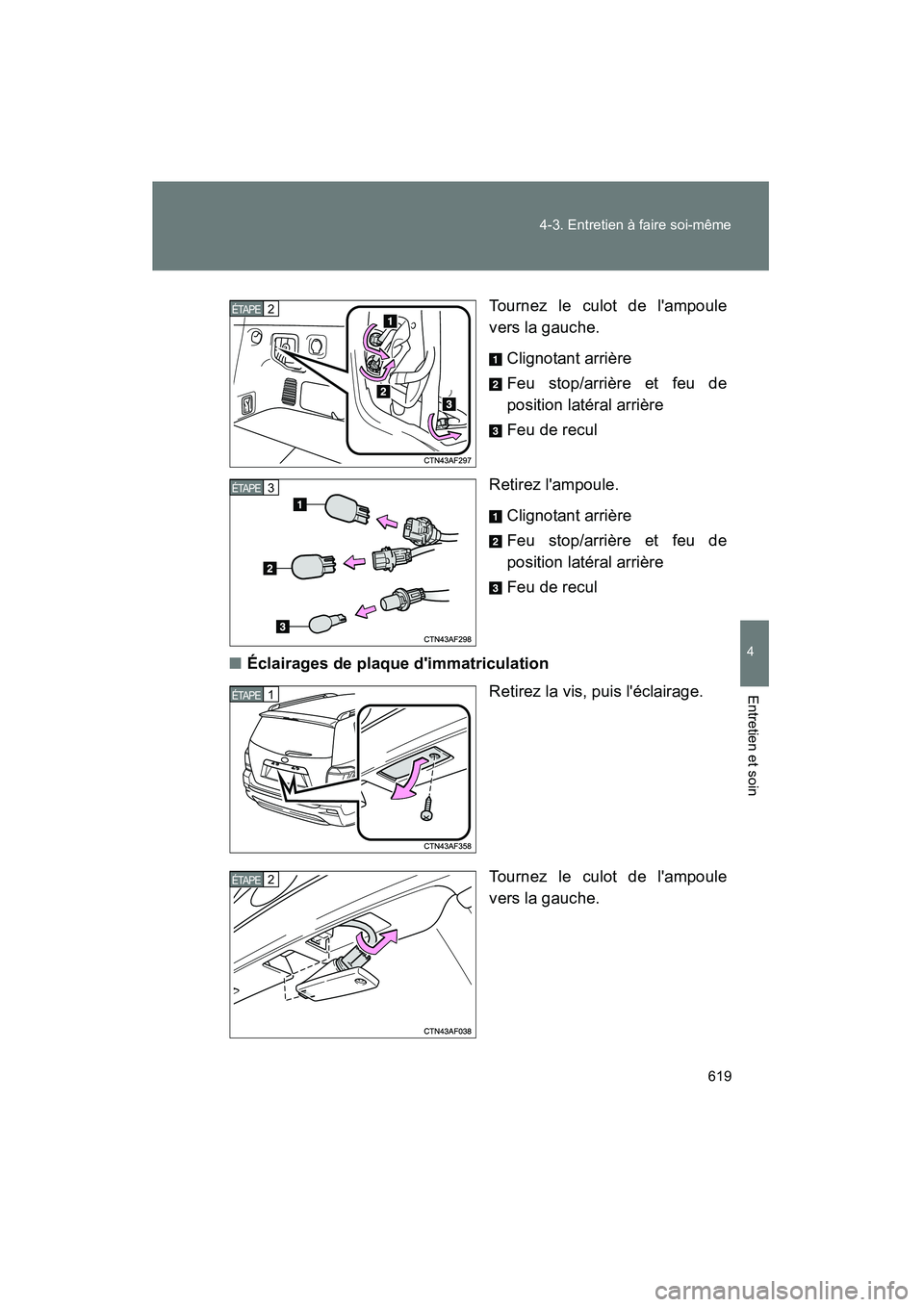

Tournez le culot de l'ampoule
vers la gauche.
Clignotant arrière
Feu stop/arrière et feu de
position latéral arrière
Feu de recul
Retirez l'ampoule. Clignotant arrière
Feu stop/arrière et feu de
position latéral arrière
Feu de recul
■ Éclairages de plaque d'immatriculation
Retirez la vis, puis l'éclairage.
Tournez le culot de l'ampoule
vers la gauche.
2ÉTAPE
3ÉTAPE
1ÉTAPE
2ÉTAPE
Page 622 of 747

620 4-3. Entretien à faire soi-même

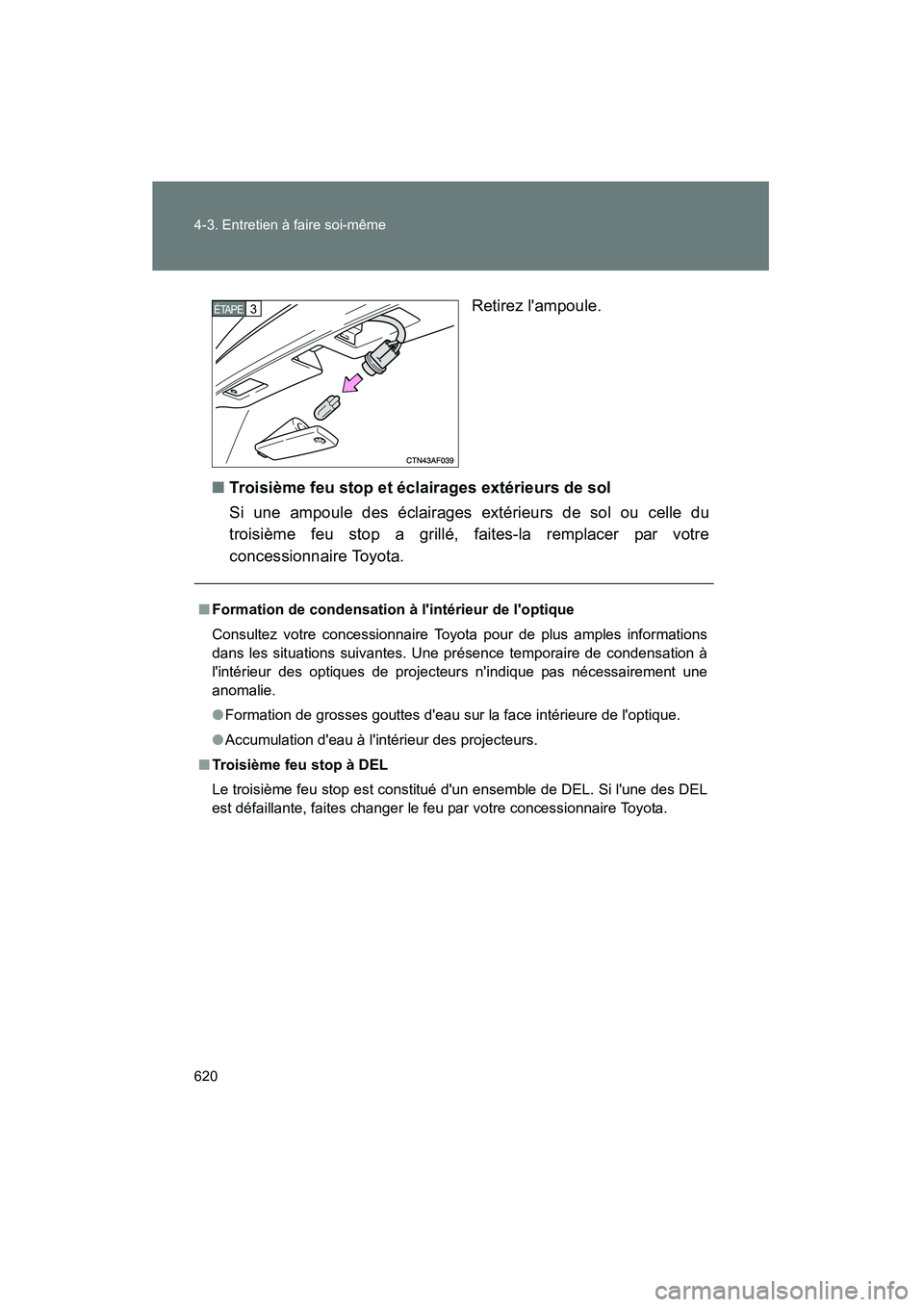

Highlander_DRetirez l'ampoule.
■ Troisième feu stop et éclairages extérieurs de sol
Si une ampoule des éclairages extérieurs de sol ou celle du
troisième feu stop a grillé, faites-la remplacer par votre
concessionnaire Toyota.
3ÉTAPE
■Formation de condensation à l'intérieur de l'optique
Consultez votre concessionnaire Toyota pour de plus amples informations
dans les situations suivantes. Une présence temporaire de condensation à
l'intérieur des optiques de projecteurs n'indique pas nécessairement une
anomalie.
●Formation de grosses gouttes d'eau sur la face intérieure de l'optique.
● Accumulation d'eau à l'intérieur des projecteurs.
■ Troisième feu stop à DEL
Le troisième feu stop est constitué d'un ensemble de DEL. Si l'une des DEL
est défaillante, faites changer le feu par votre concessionnaire Toyota.
Page 623 of 747

621
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

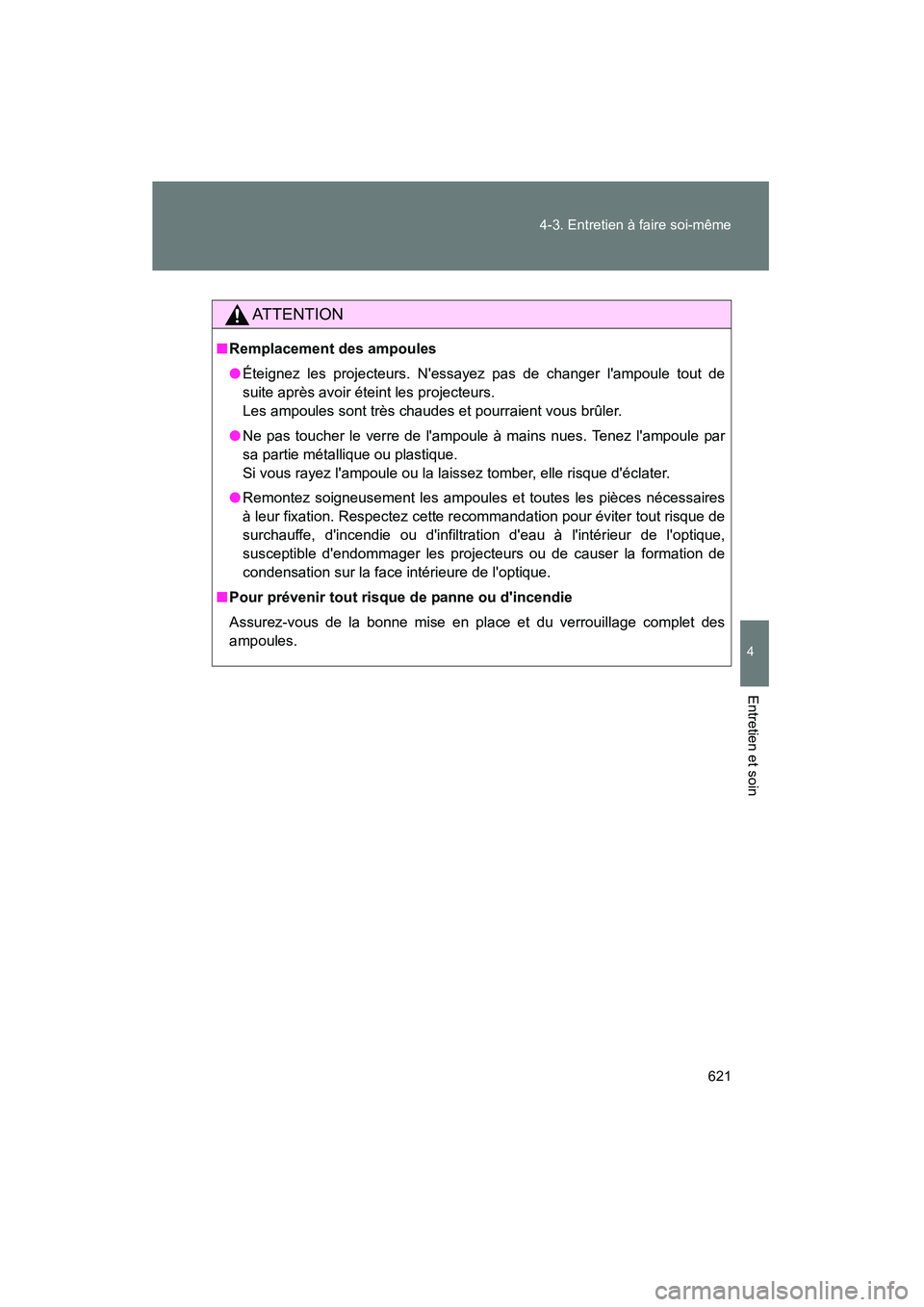

AT T E N T I O N
■
Remplacement des ampoules
● Éteignez les projecteurs. N'essayez pas de changer l'ampoule tout de
suite après avoir éteint les projecteurs.
Les ampoules sont très chaudes et pourraient vous brûler.
● Ne pas toucher le verre de l'ampoule à mains nues. Tenez l'ampoule par
sa partie métallique ou plastique.
Si vous rayez l'ampoule ou la laissez tomber, elle risque d'éclater.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires
à leur fixation. Respectez cette recommandation pour éviter tout risque de
surchauffe, d'incendie ou d'infiltration d'eau à l'intérieur de l'optique,
susceptible d'endommager les projecteurs ou de causer la formation de
condensation sur la face intérieure de l'optique.
■ Pour prévenir tout risque de panne ou d'incendie
Assurez-vous de la bonne mise en place et du verrouillage complet des
ampoules.
Page 624 of 747

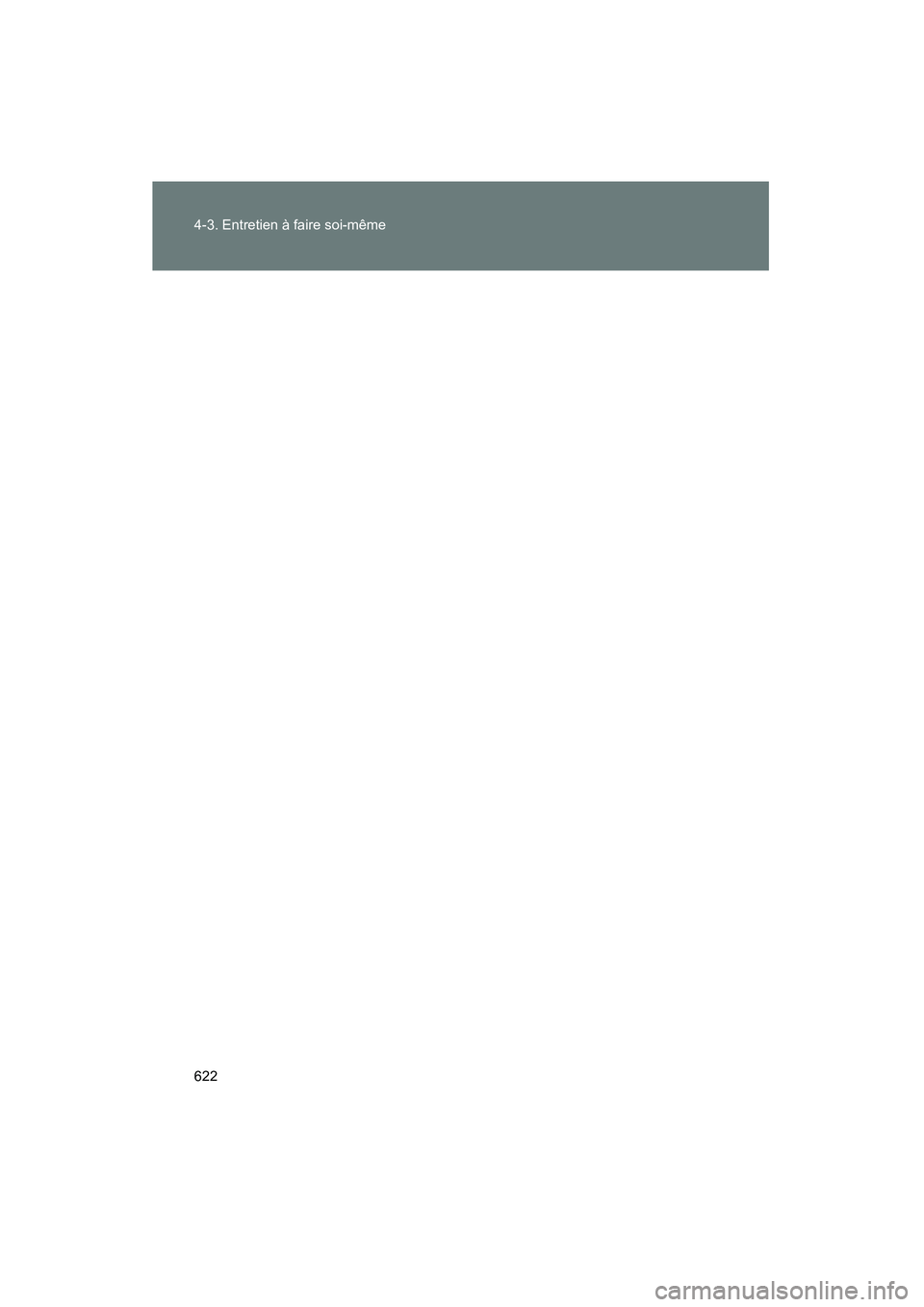

622 4-3. Entretien à faire soi-même
Highlander_D
Page 625 of 747

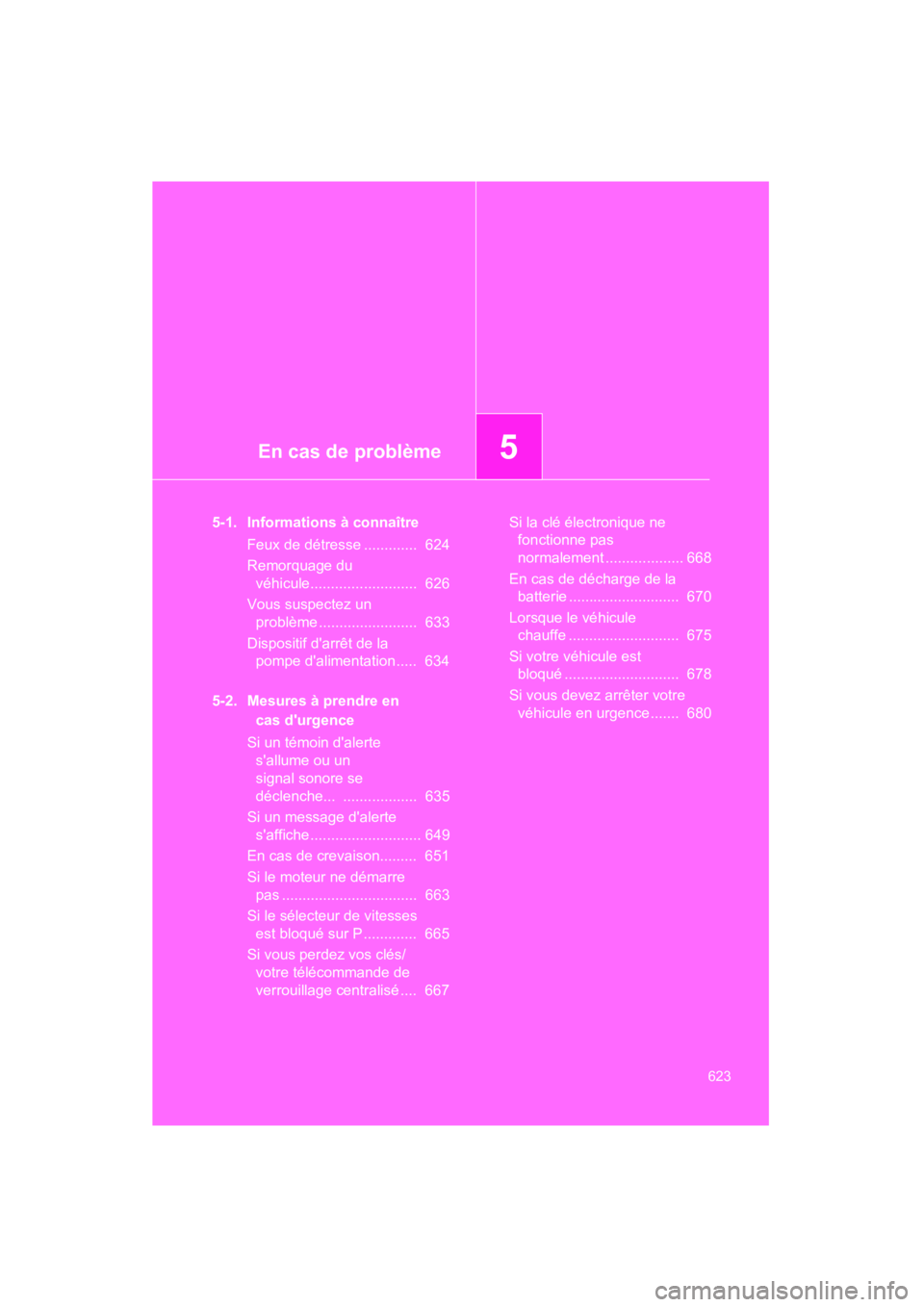

En cas de problème5
623
Highlander_D
5-1. Informations à connaîtreFeux de détresse ............. 624
Remorquage du véhicule.......................... 626
Vous suspectez un problème ........................ 633
Dispositif d'arrêt de la pompe d'alimentation ..... 634
5-2. Mesures à prendre en cas d'urgence
Si un témoin d'alerte s'allume ou un
signal sonore se
déclenche... .................. 635
Si un message d'alerte s'affiche ........................... 649
En cas de crevaison......... 651
Si le moteur ne démarre pas ................................. 663
Si le sélecteur de vitesses est bloqué sur P ............. 665
Si vous perdez vos clés/ votre télécommande de
verrouillage centralisé .... 667 Si la clé électronique ne
fonctionne pas
normalement ................... 668
En cas de décharge de la batterie ........................... 670
Lorsque le véhicule chauffe ........................... 675
Si votre véhicule est bloqué ............................ 678
Si vous devez arrêter votre véhicule en urgence....... 680
Page 626 of 747

624
Highlander_D
5-1. Informations à connaître

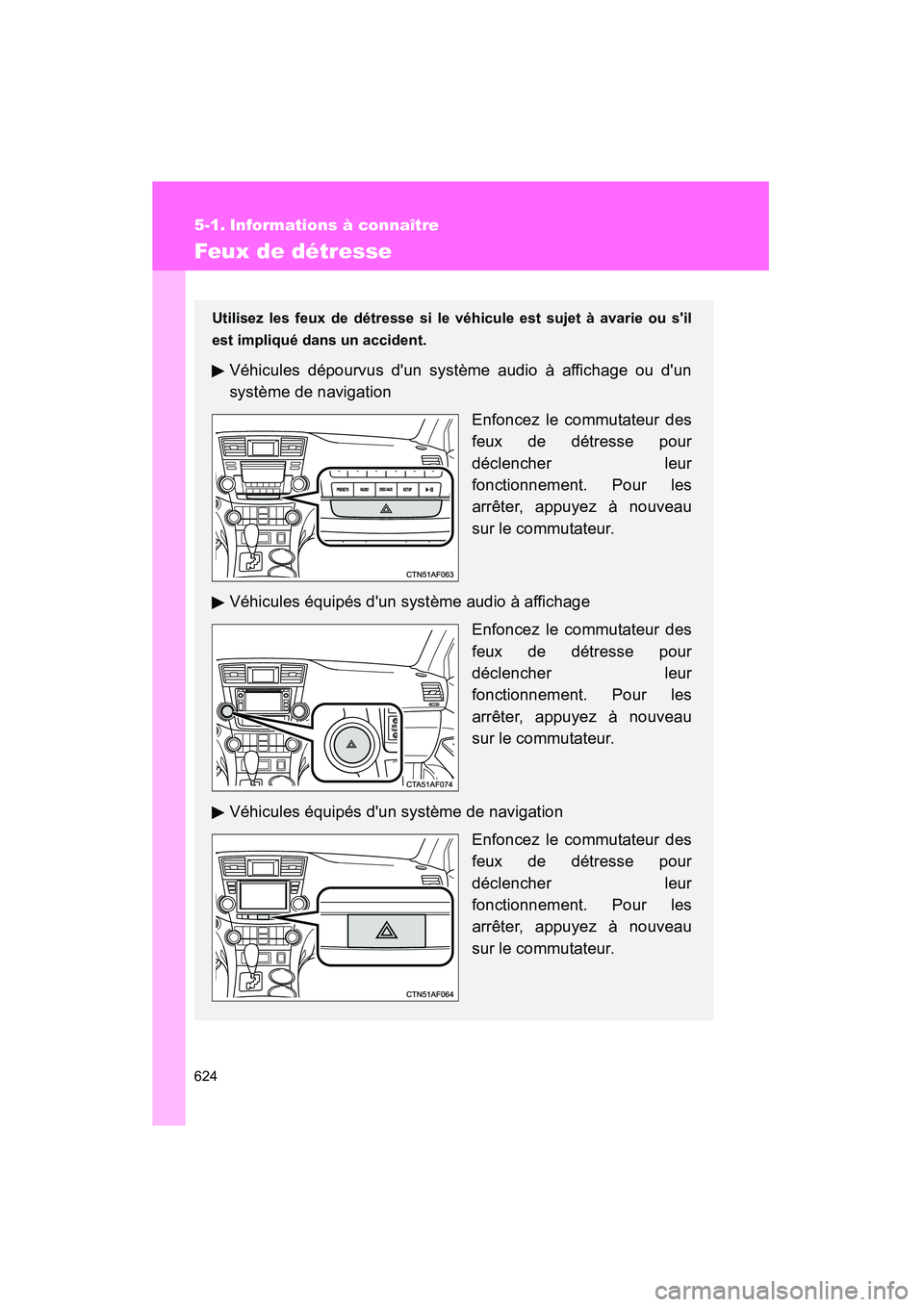

Feux de détresse
Utilisez les feux de détresse si le véhicule est sujet à avarie ou s'il
est impliqué dans un accident.
Véhicules dépourvus d'un système audio à affichage ou d'un
système de navigationEnfoncez le commutateur des
feux de détresse pour
déclencher leur
fonctionnement. Pour les
arrêter, appuyez à nouveau
sur le commutateur.
Véhicules équipés d'un système audio à affichage Enfoncez le commutateur des
feux de détresse pour
déclencher leur
fonctionnement. Pour les
arrêter, appuyez à nouveau
sur le commutateur.
Véhicules équipés d'un système de navigation Enfoncez le commutateur des
feux de détresse pour
déclencher leur
fonctionnement. Pour les
arrêter, appuyez à nouveau
sur le commutateur.
Page 627 of 747

5
En cas de problème
625
5-1. Informations à connaître
Highlander_D

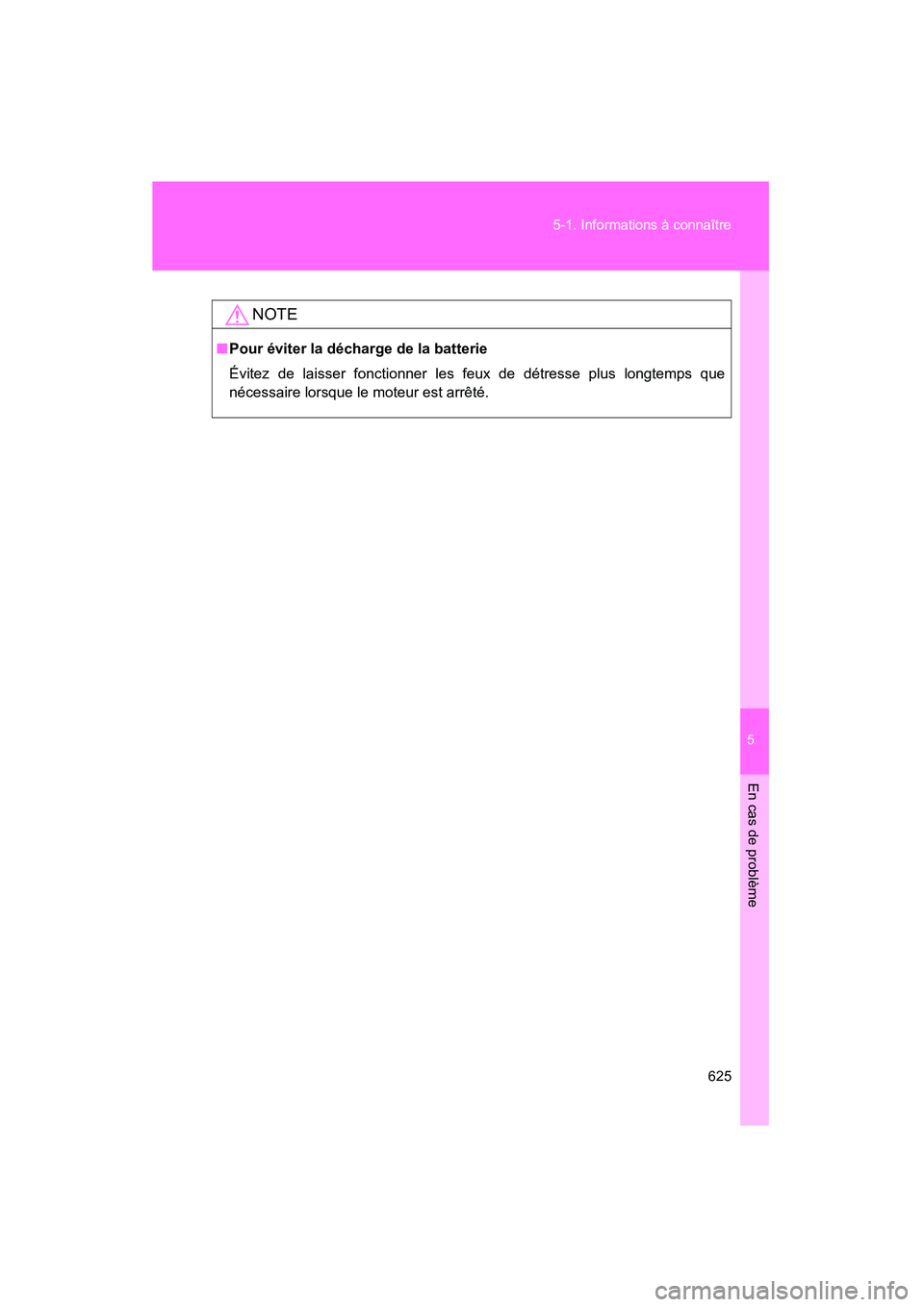

NOTE
■
Pour éviter la décharge de la batterie
Évitez de laisser fonctionner les feux de détresse plus longtemps que
nécessaire lorsque le moteur est arrêté.

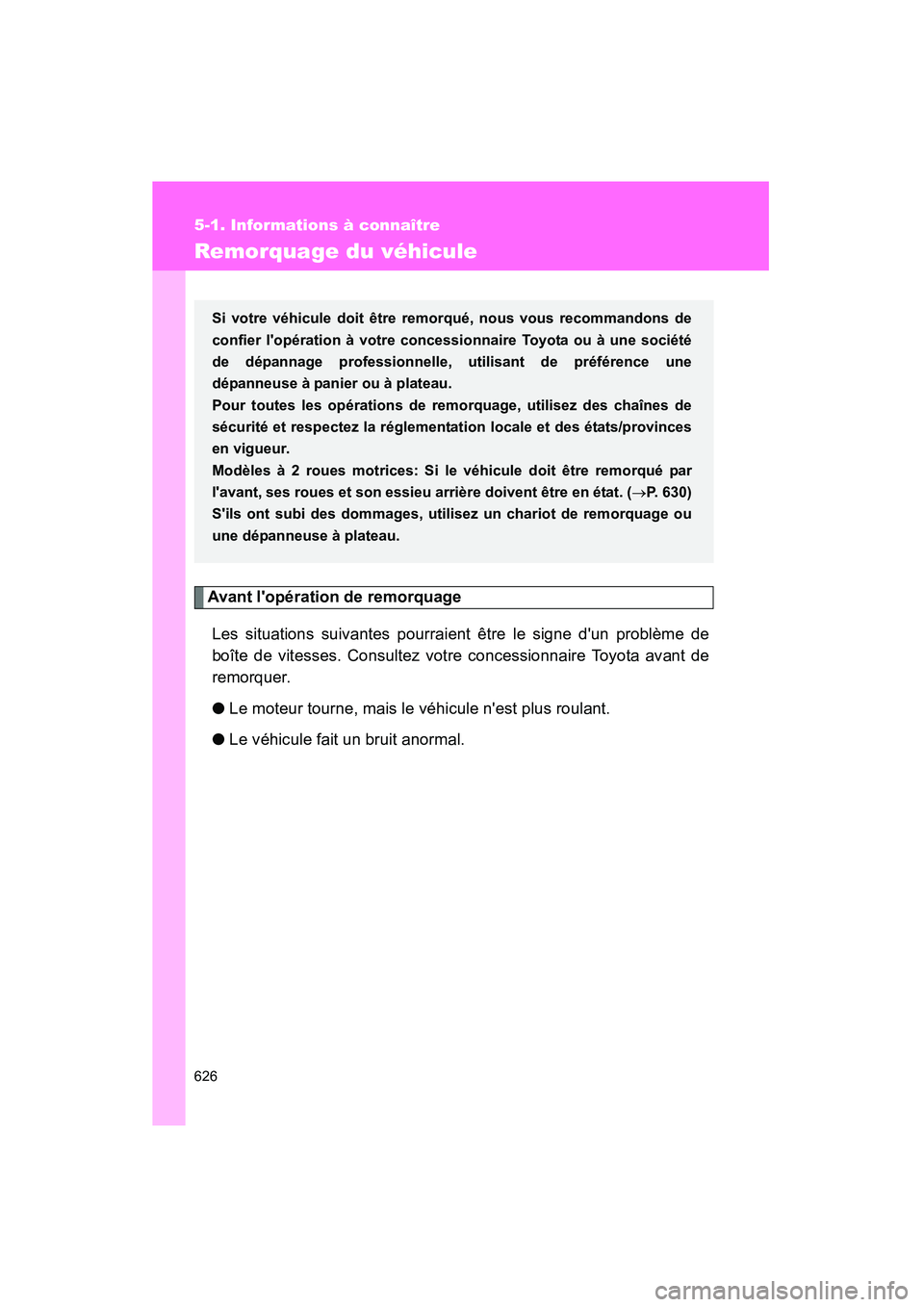

Page 628 of 747

626
5-1. Informations à connaître
Highlander_D
Remorquage du véhicule
Avant l'opération de remorquageLes situations suivantes pourraient être le signe d'un problème de
boîte de vitesses. Consultez votre concessionnaire Toyota avant de
remorquer.
● Le moteur tourne, mais le véhicule n'est plus roulant.
● Le véhicule fait un bruit anormal.
Si votre véhicule doit être remorqué, nous vous recommandons de
confier l'opération à votre concessionnaire Toyota ou à une société
de dépannage professionnelle, utilisant de préférence une
dépanneuse à panier ou à plateau.
Pour toutes les opérations de remorquage, utilisez des chaînes de
sécurité et respectez la réglementa tion locale et des états/provinces
en vigueur.
Modèles à 2 roues motrices: Si le véhicule doit être remorqué par
l'avant, ses roues et son essieu a rrière doivent être en état. (→P. 630)
S'ils ont subi des dommages, utilisez un chariot de remorquage ou
une dépanneuse à plateau.
Page 629 of 747

5
En cas de problème
627
5-1. Informations à connaître
Highlander_D
Remorquage de secours
En cas d'indisponibilité d'une dépanneuse ou d'un service
d'assistance, vous pouvez remorquer provisoirement votre véhicule à
l'aide d'une chaîne ou d'un câble attaché à son anneau de
remorquage. Ne le faites que si la route est de bonne qualité, à
vitesse réduite et sur une courte distance.
Une personne doit rester au volant du véhicule pour le diriger et
freiner. Les roues, la transmission, les essieux, la direction et les
freins du véhicule doivent être en état. Anneaux de remorquage
■Procédure de remorquage d'urgence
Desserrez le frein de stationnement.
Mettez le sélecteur de vitesses sur N.
Véhicules dépourvus de système d'accès et de démarrage “mains
libres”:
Amenez la clé de contact sur la position “ACC” (moteur arrêté) ou
“ON” (moteur tournant) du contacteur de démarrage antivol.
Véhicules équipés du système d'accès et de démarrage “mains
libres”:
Mettez le bouton de démarrage/d'arrêt moteur “ENGINE START
STOP” en mode ACCESSOIRES (si le moteur est arrêté) ou en
mode DÉMARRAGE (si le moteur tourne).
1ÉTAPE
2ÉTAPE
3ÉTAPE
Page 630 of 747

628 5-1. Informations à connaître
Highlander_D

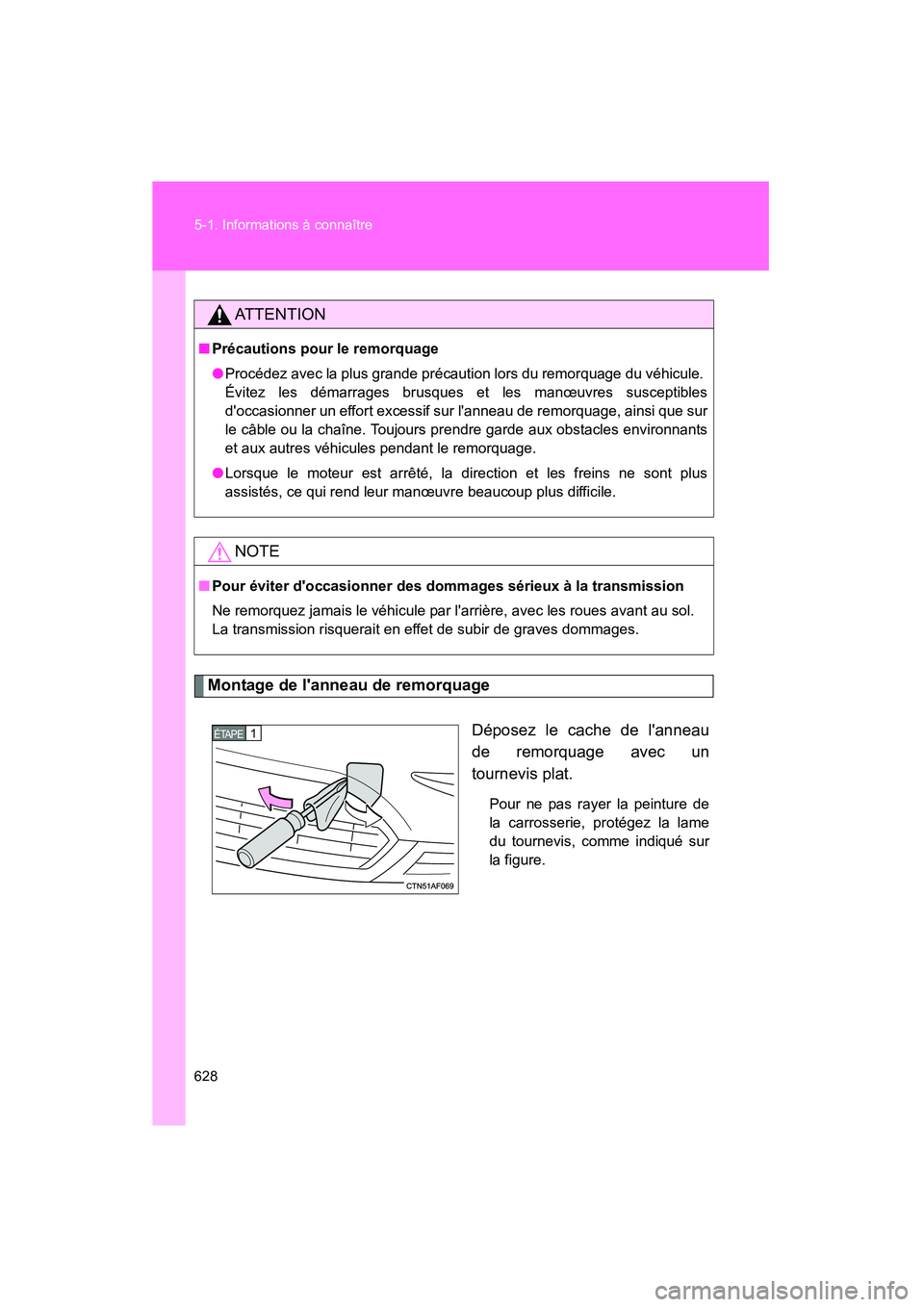

Montage de l'anneau de remorquageDéposez le cache de l'anneau
de remorquage avec un
tournevis plat.
Pour ne pas rayer la peinture de
la carrosserie, protégez la lame
du tournevis, comme indiqué sur
la figure.
AT T E N T I O N
■Précautions pour le remorquage
●Procédez avec la plus grande précaution lors du remorquage du véhicule.
Évitez les démarrages brusques et les manœuvres susceptibles
d'occasionner un effort excessif sur l'anneau de remorquage, ainsi que sur
le câble ou la chaîne. Toujours prendre garde aux obstacles environnants
et aux autres véhicules pendant le remorquage.
● Lorsque le moteur est arrêté, la direction et les freins ne sont plus
assistés, ce qui rend leur manœuvre beaucoup plus difficile.
NOTE
■Pour éviter d'occasionner des dommages sérieux à la transmission
Ne remorquez jamais le véhicule par l'arrière, avec les roues avant au sol.
La transmission risquerait en effet de subir de graves dommages.
1ÉTAPE
