5997-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_D_ OM0E017D

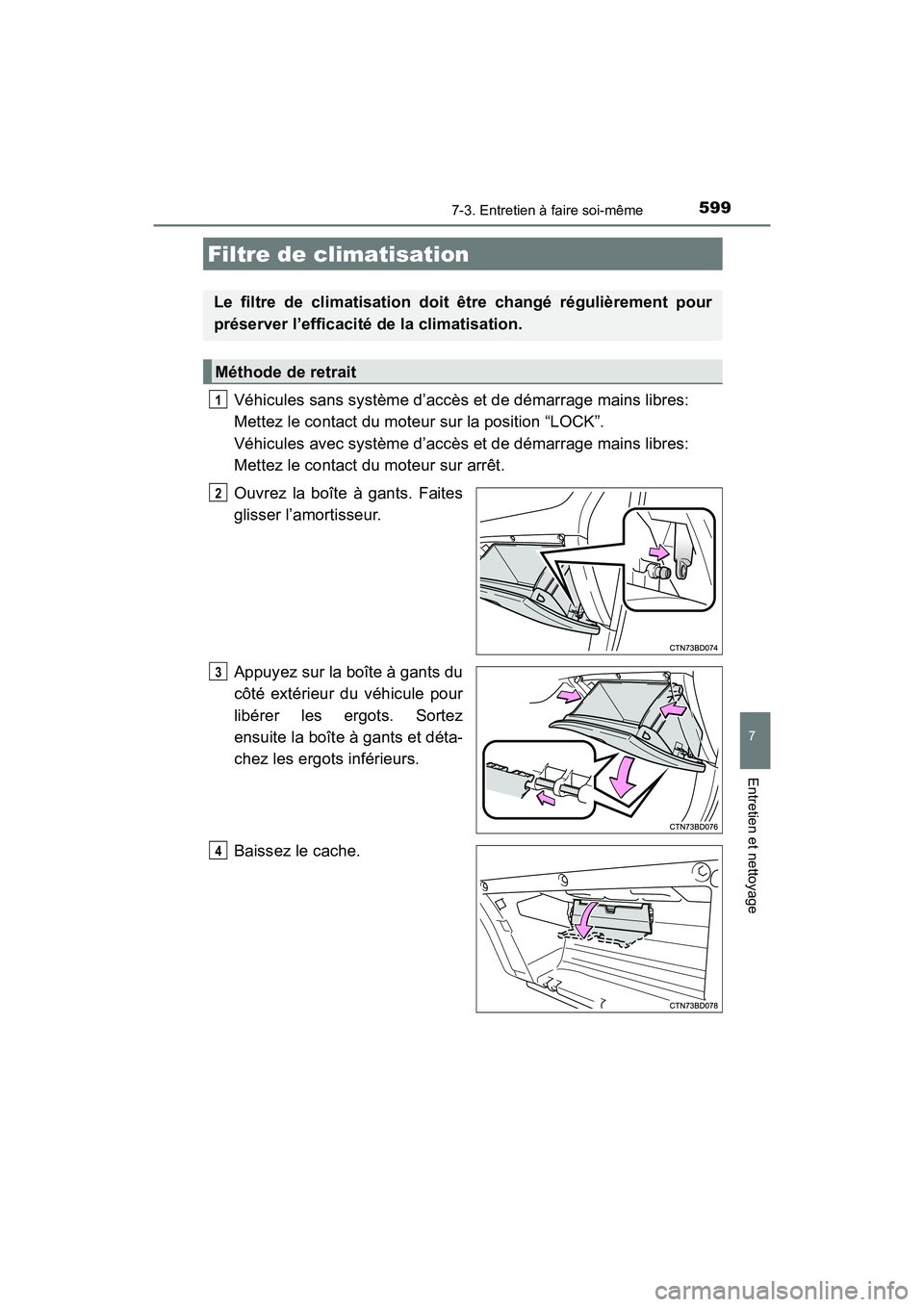

Véhicules sans système d’accès et de démarrage mains libres:
Mettez le contact du moteur sur la position “LOCK”.
Véhicules avec système d’accès et de démarrage mains libres:
Mettez le contact du moteur sur arrêt.
Ouvrez la boîte à gants. Faites
glisser l’amortisseur.
Appuyez sur la boîte à gants du
côté extérieur du véhicule pour
libérer les ergots. Sortez
ensuite la boîte à gants et déta-
chez les ergots inférieurs.
Baissez le cache.
Filtre de climatisation
Le filtre de climatisation doit être changé régulièrement pour
préserver l’efficacité de la climatisation.
Méthode de retrait
1
2
3
4

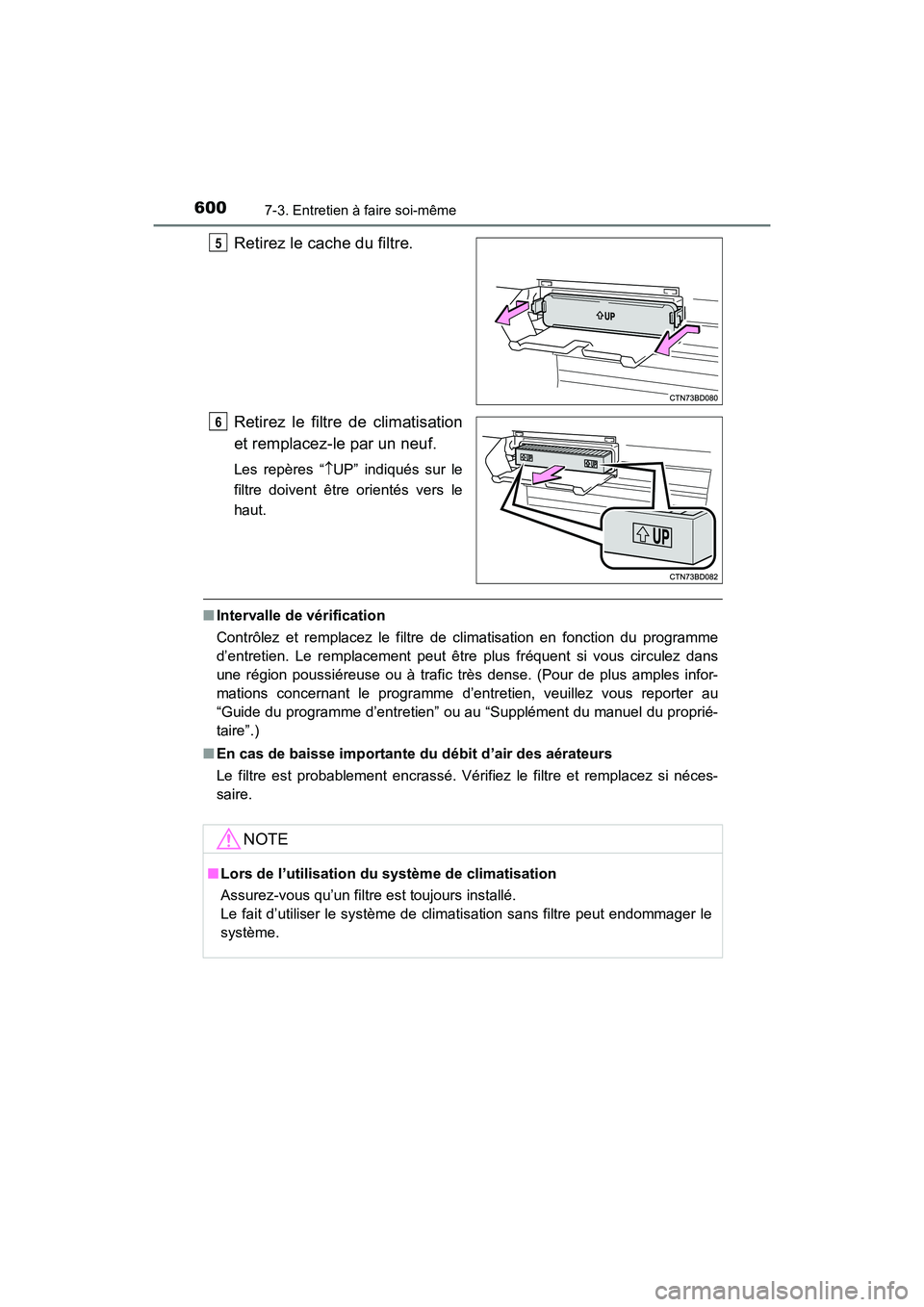

6007-3. Entretien à faire soi-même
HIGHLANDER_D_ OM0E017D
Retirez le cache du filtre.
Retirez le filtre de climatisation
et remplacez-le par un neuf.
Les repères “ UP” indiqués sur le
filtre doivent être orientés vers le
haut.
■ Intervalle de vérification
Contrôlez et remplacez le filtre de climatisation en fonction du programme
d’entretien. Le remplacement peut être plus fréquent si vous circulez dans
une région poussiéreuse ou à trafic très dense. (Pour de plus amples infor-
mations concernant le programme d’entretien, veuillez vous reporter au
“Guide du programme d’entretien” ou au “Supplément du manuel du proprié-
taire”.)
■ En cas de baisse importante du débit d’air des aérateurs
Le filtre est probablement encrassé. Vérifiez le filtre et remplacez si néces-
saire.
5
6
NOTE
■ Lors de l’utilisation du système de climatisation
Assurez-vous qu’un filtre est toujours installé.
Le fait d’utiliser le système de climatisation sans filtre peut endommager le
système.

6017-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_D_ OM0E017D

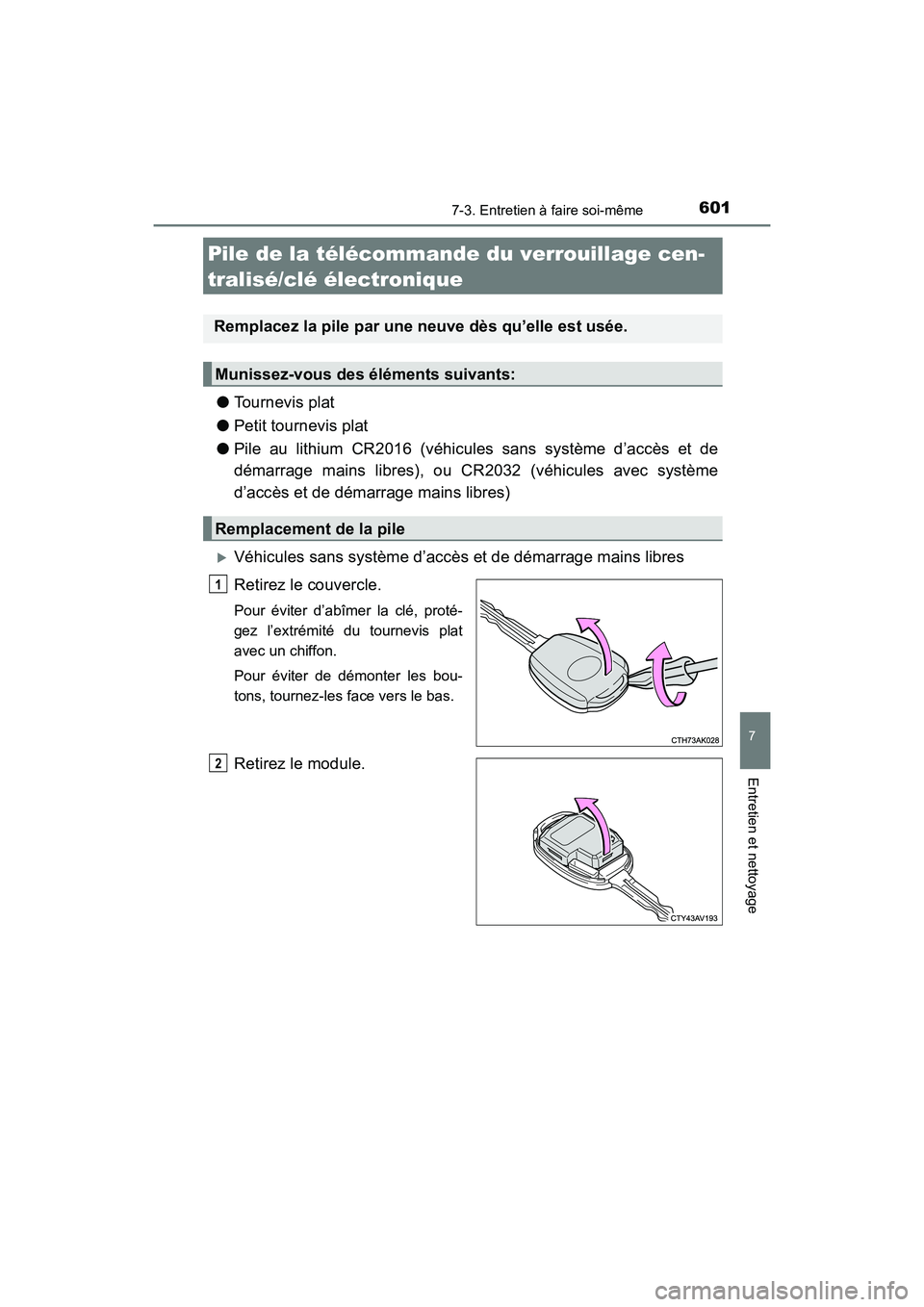

●Tournevis plat
● Petit tournevis plat
● Pile au lithium CR2016 (véhicules sans système d’accès et de
démarrage mains libres), ou CR2032 (véhicules avec système
d’accès et de démarrage mains libres)
Véhicules sans système d’accès et de démarrage mains libres
Retirez le couvercle.
Pour éviter d’abîmer la clé, proté-
gez l’extrémité du tournevis plat
avec un chiffon.
Pour éviter de démonter les bou-
tons, tournez-les face vers le bas.
Retirez le module.
Pile de la télécommande du verrouillage cen-
tralisé/clé électronique
Remplacez la pile par une neuve dès qu’elle est usée.
Munissez-vous des éléments suivants:
Remplacement de la pile
1
2

6027-3. Entretien à faire soi-même
HIGHLANDER_D_ OM0E017D

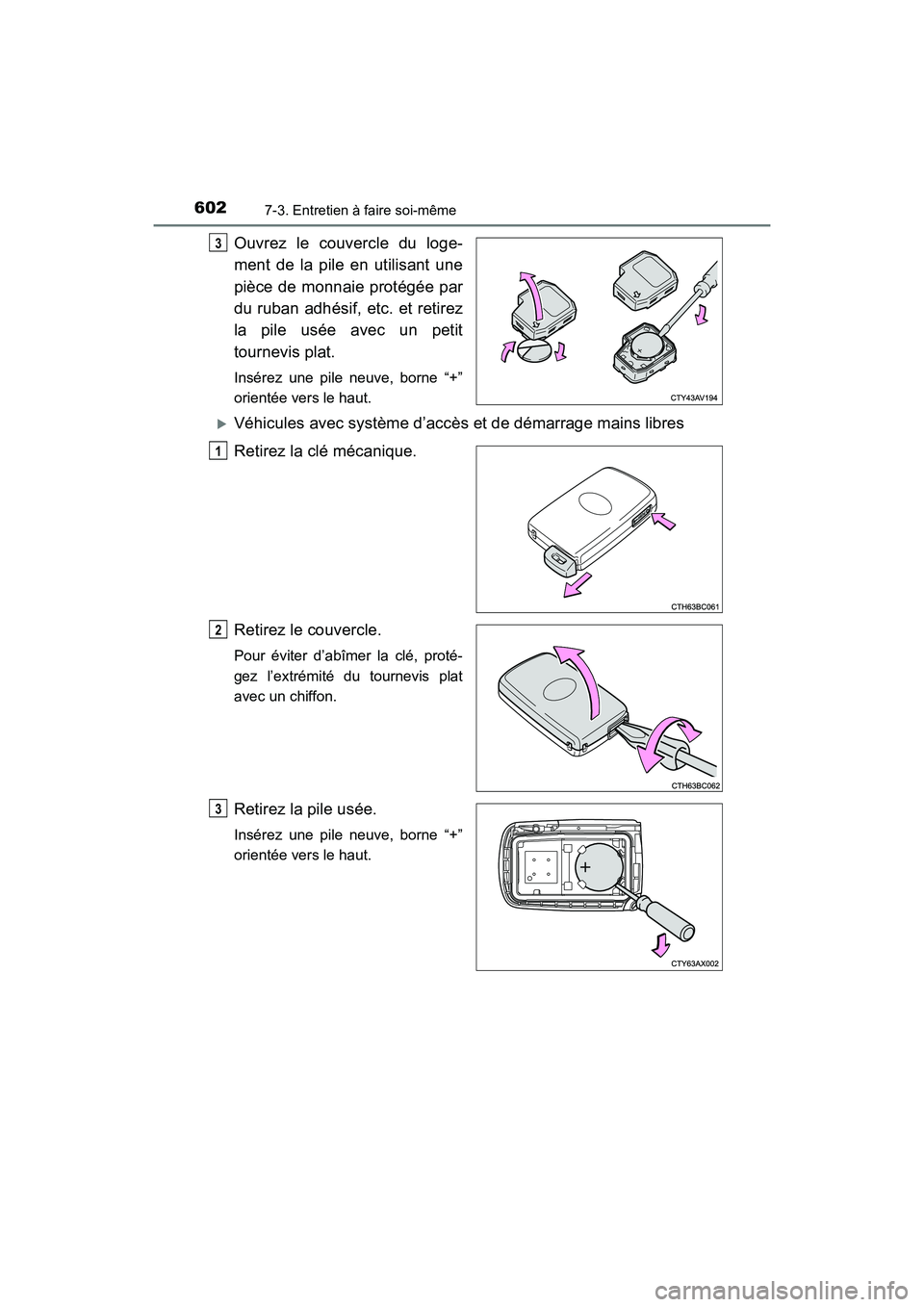

Ouvrez le couvercle du loge-
ment de la pile en utilisant une
pièce de monnaie protégée par
du ruban adhésif, etc. et retirez
la pile usée avec un petit
tournevis plat.
Insérez une pile neuve, borne “+”
orientée vers le haut.
Véhicules avec système d’accès et de démarrage mains libres
Retirez la clé mécanique.
Retirez le couvercle.
Pour éviter d’abîmer la clé, proté-
gez l’extrémité du tournevis plat
avec un chiffon.
Retirez la pile usée.
Insérez une pile neuve, borne “+”
orientée vers le haut.
3
1
2
3

6037-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_D_ OM0E017D

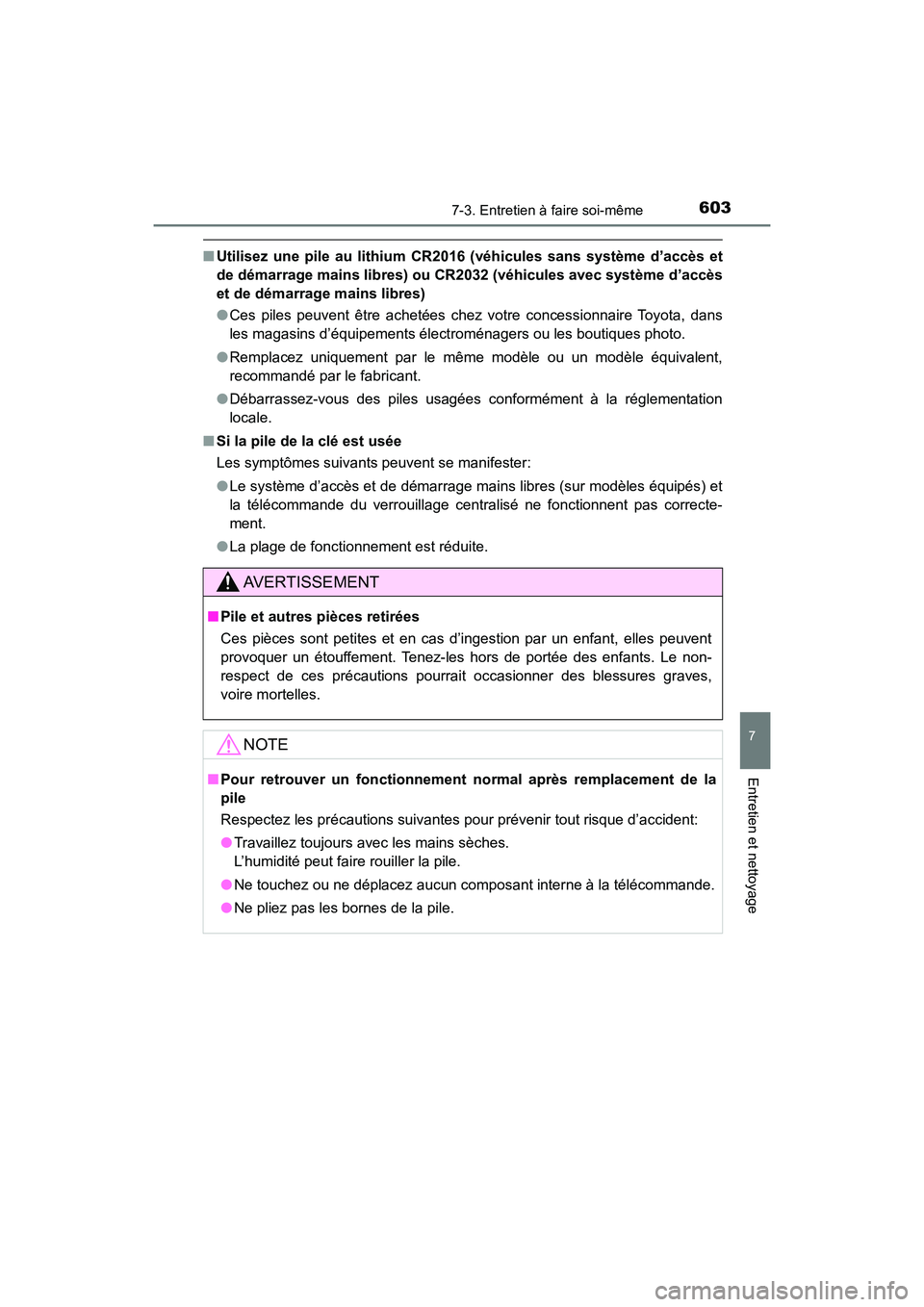

■Utilisez une pile au lithium CR2016 (véhicules sans système d’accès et
de démarrage mains libres) ou CR2032 (véhicules avec système d’accès
et de démarrage mains libres)
● Ces piles peuvent être achetées chez votre concessionnaire Toyota, dans
les magasins d’équipements électroménagers ou les boutiques photo.
● Remplacez uniquement par le même modèle ou un modèle équivalent,
recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
● Le système d’accès et de démarrage mains libres (sur modèles équipés) et
la télécommande du verrouillage centralisé ne fonctionnent pas correcte-
ment.
● La plage de fonctionnement est réduite.
AVERTISSEMENT
■Pile et autres pièces retirées
Ces pièces sont petites et en cas d’ingestion par un enfant, elles peuvent
provoquer un étouffement. Tenez-les hors de portée des enfants. Le non-
respect de ces précautions pourrait occasionner des blessures graves,
voire mortelles.
NOTE
■ Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d’accident:
● Travaillez toujours avec les mains sèches.
L’humidité peut faire rouiller la pile.
● Ne touchez ou ne déplacez aucun composant interne à la télécommande.
● Ne pliez pas les bornes de la pile.

6047-3. Entretien à faire soi-même
HIGHLANDER_D_ OM0E017D

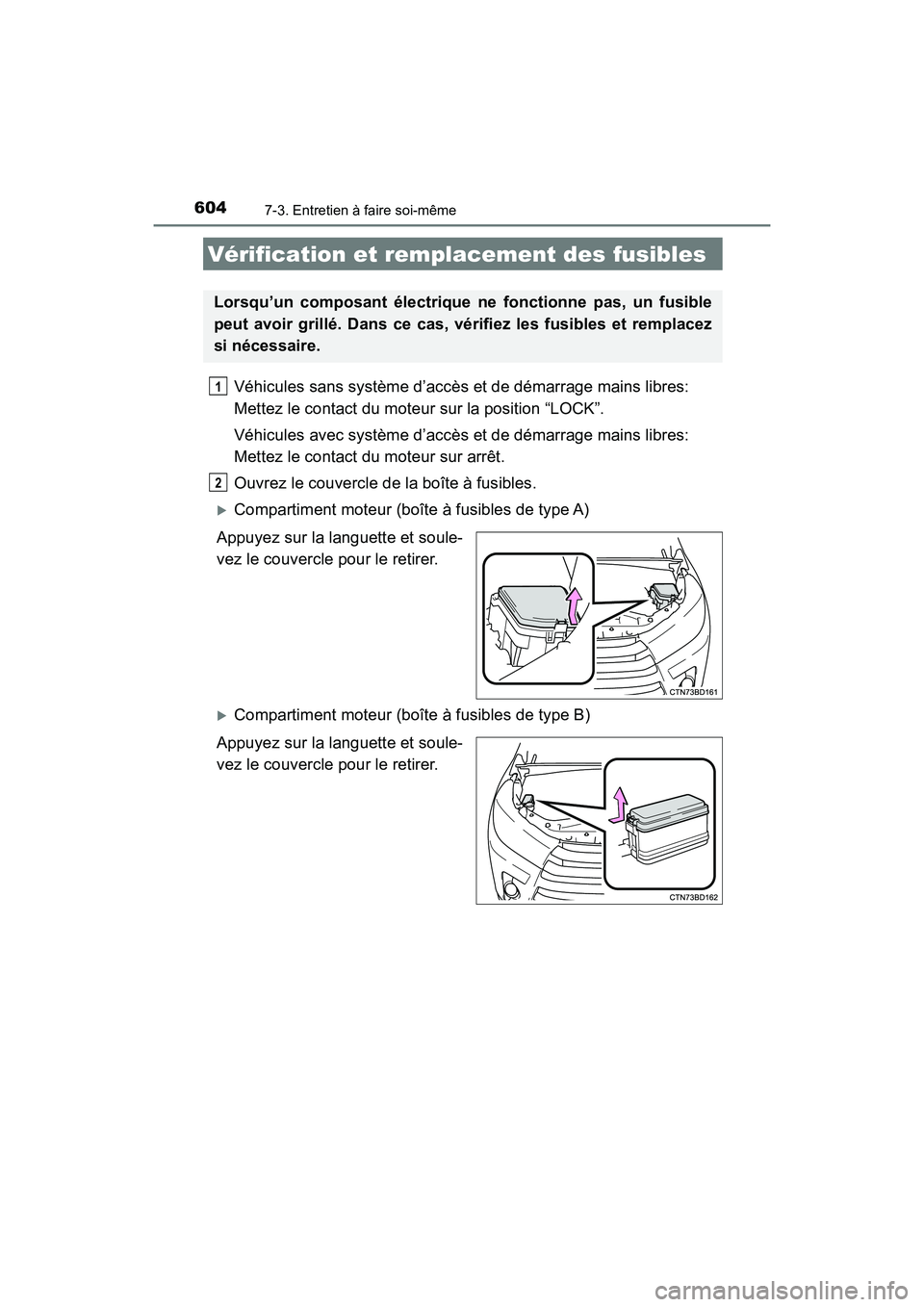

Véhicules sans système d’accès et de démarrage mains libres:
Mettez le contact du moteur sur la position “LOCK”.
Véhicules avec système d’accès et de démarrage mains libres:
Mettez le contact du moteur sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur (boîte à fusibles de type A)
Appuyez sur la languette et soule-
vez le couvercle pour le retirer.
Compartiment moteur (boîte à fusibles de type B)
Appuyez sur la languette et soule-
vez le couvercle pour le retirer.
Vérification et remplacement des fusibles
Lorsqu’un composant électrique ne fonctionne pas, un fusible
peut avoir grillé. Dans ce cas, vérifiez les fusibles et remplacez
si nécessaire.
1
2

6057-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_D_ OM0E017D

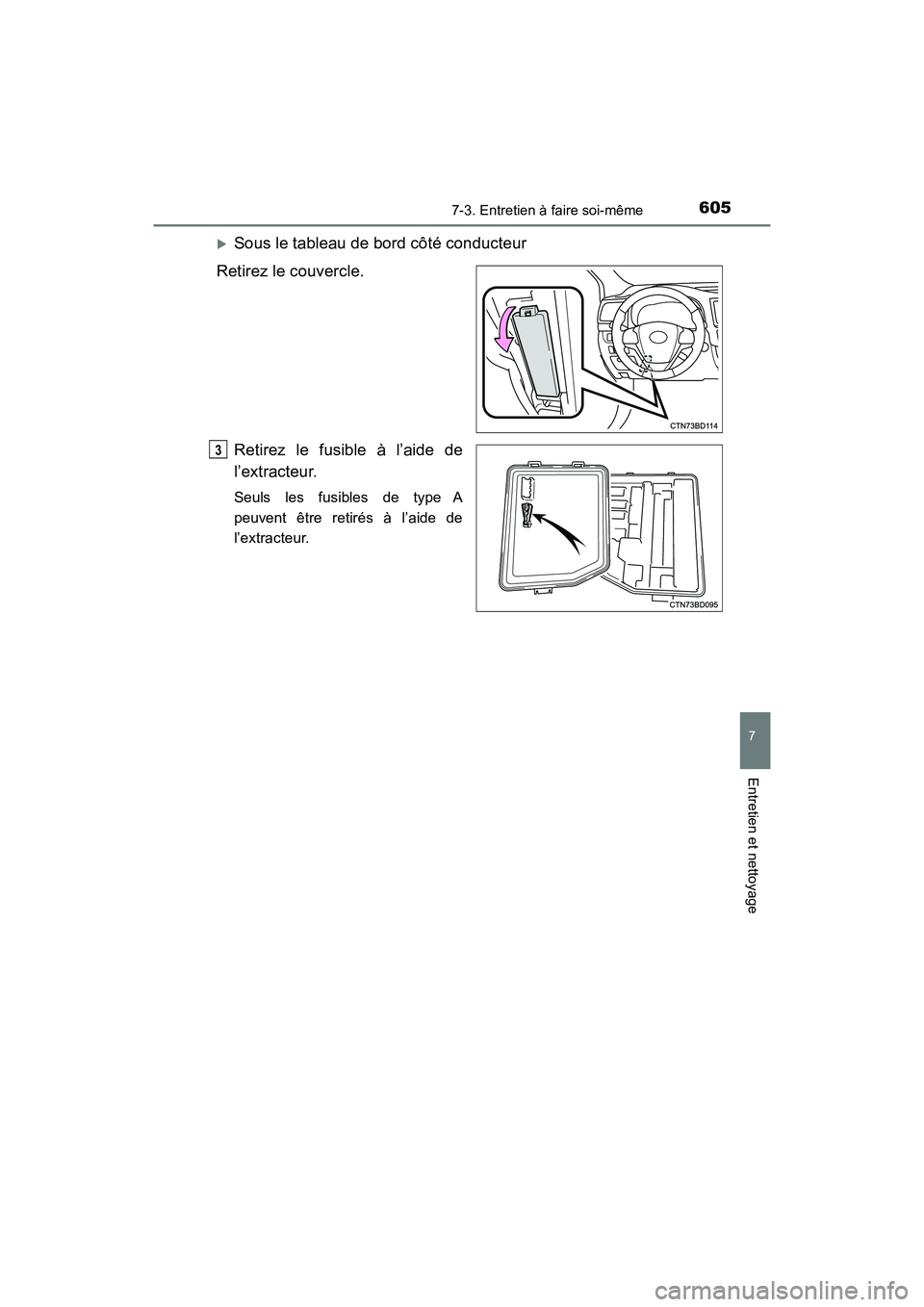

Sous le tableau de bord côté conducteur
Retirez le couvercle.
Retirez le fusible à l’aide de
l’extracteur.
Seuls les fusibles de type A
peuvent être retirés à l’aide de
l’extracteur.
3

6067-3. Entretien à faire soi-même
HIGHLANDER_D_ OM0E017D

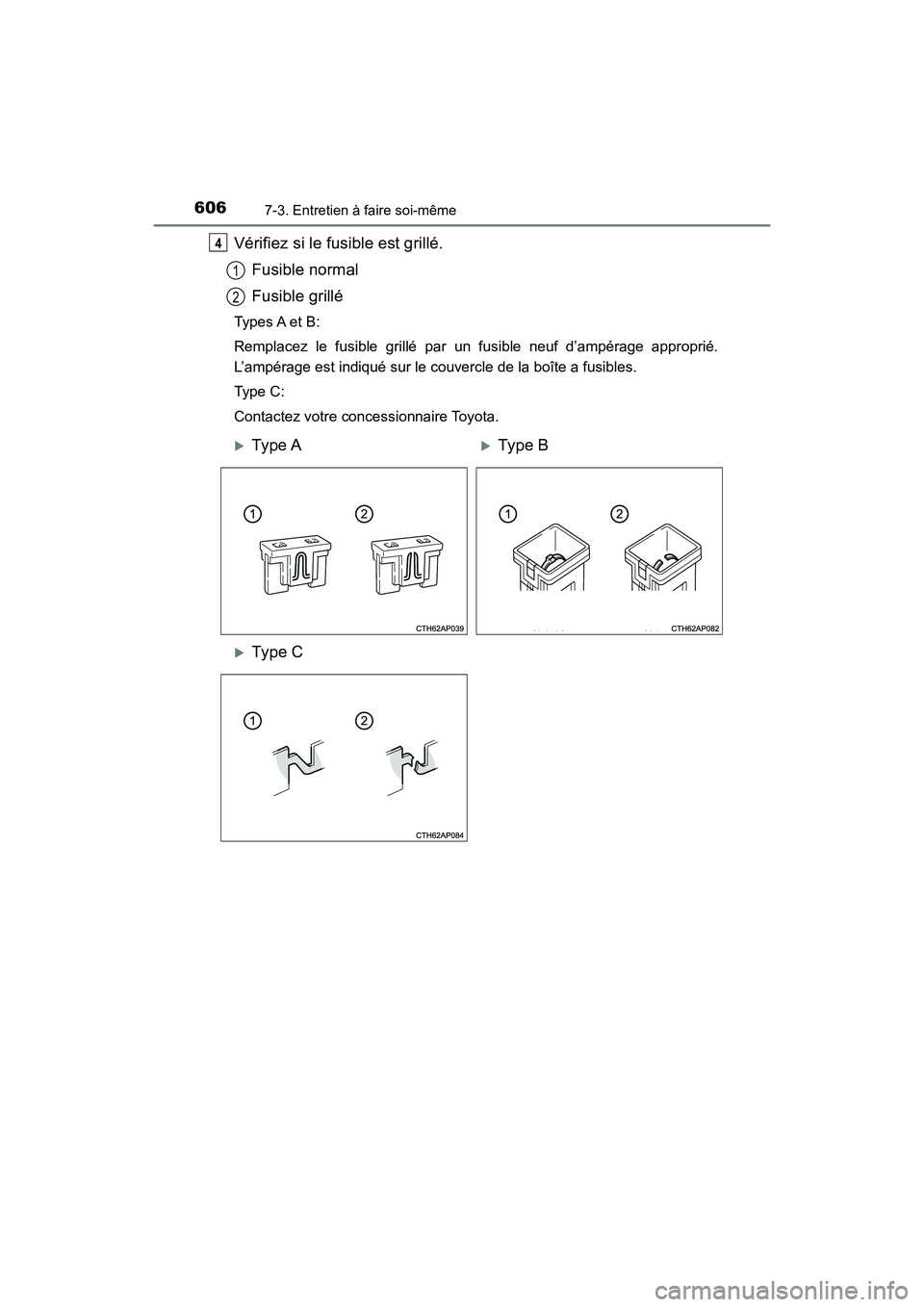

Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Types A et B:
Remplacez le fusible grillé par un fusible neuf d’ampérage approprié.
L’ampérage est indiqué sur le couvercle de la boîte a fusibles.
Type C:
Contactez votre concessionnaire Toyota.
4
1
2
Ty pe ATy pe B
Ty pe C

6077-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_D_ OM0E017D

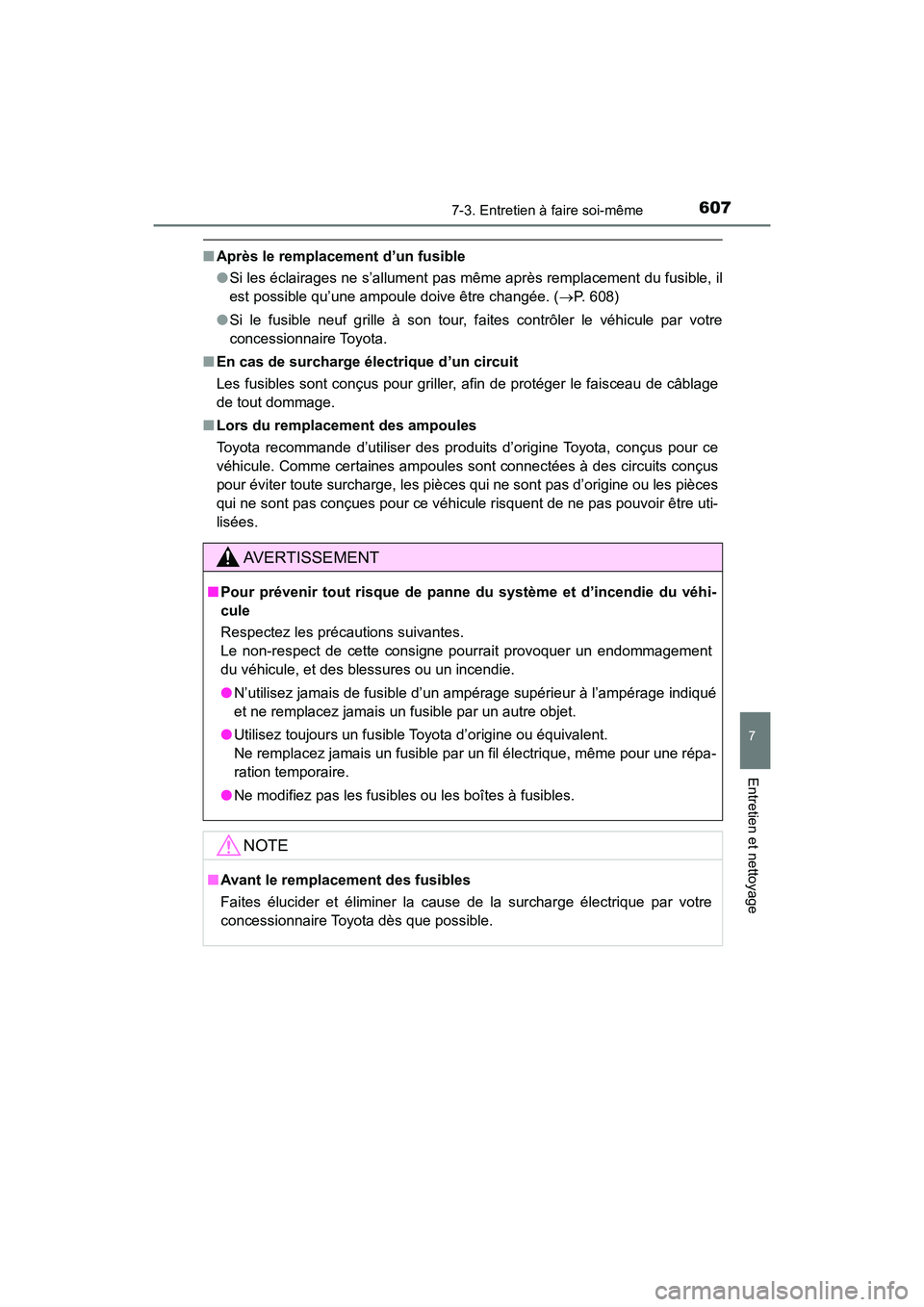

■Après le remplacement d’un fusible
● Si les éclairages ne s’allument pas même après remplacement du fusible, il
est possible qu’une ampoule doive être changée. ( P. 608)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique d’un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
■ Lors du remplacement des ampoules
Toyota recommande d’utiliser des produits d’origine Toyota, conçus pour ce
véhicule. Comme certaines ampoules sont connectées à des circuits conçus
pour éviter toute surcharge, les pièces qui ne sont pas d’origine ou les pièces
qui ne sont pas conçues pour ce véhicule risquent de ne pas pouvoir être uti-
lisées.
AVERTISSEMENT
■ Pour prévenir tout risque de panne du système et d’incendie du véhi-
cule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
● N’utilisez jamais de fusible d’un ampérage supérieur à l’ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d’origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une répa-
ration temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites élucider et éliminer la c ause de la surcharge électrique par votre
concessionnaire Toyota dès que possible.

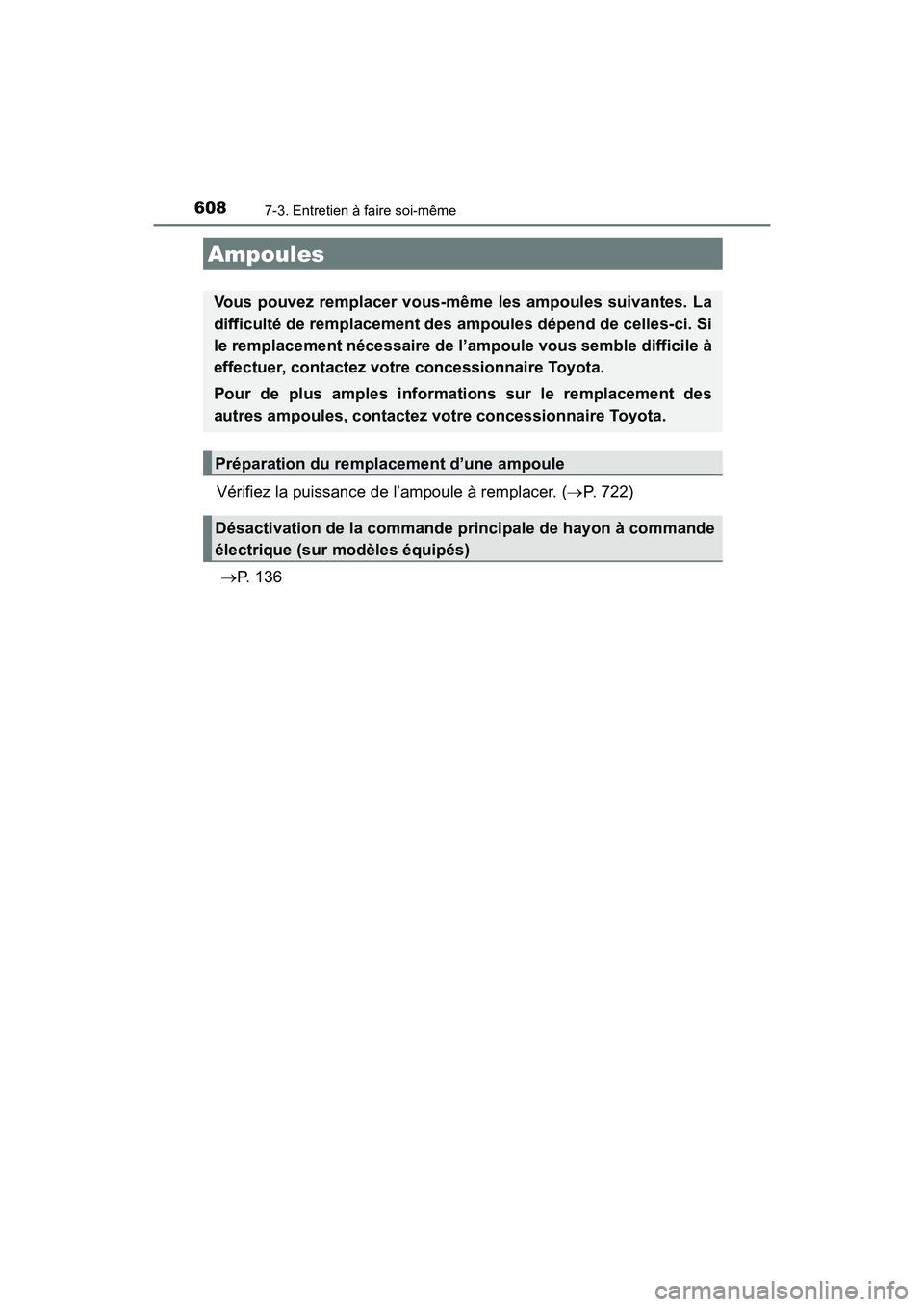

6087-3. Entretien à faire soi-même
HIGHLANDER_D_ OM0E017D
Vérifiez la puissance de l’ampoule à remplacer. (P. 722)
P. 1 3 6
Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Si
le remplacement nécessaire de l’ampoule vous semble difficile à
effectuer, contactez votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des
autres ampoules, contactez votre concessionnaire Toyota.
Préparation du remplacement d’une ampoule
Désactivation de la commande principale de hayon à commande
électrique (sur modèles équipés)
