6-3. Entretien à faire soi-même
Entretien et soin
HIGHLANDER HV_EK

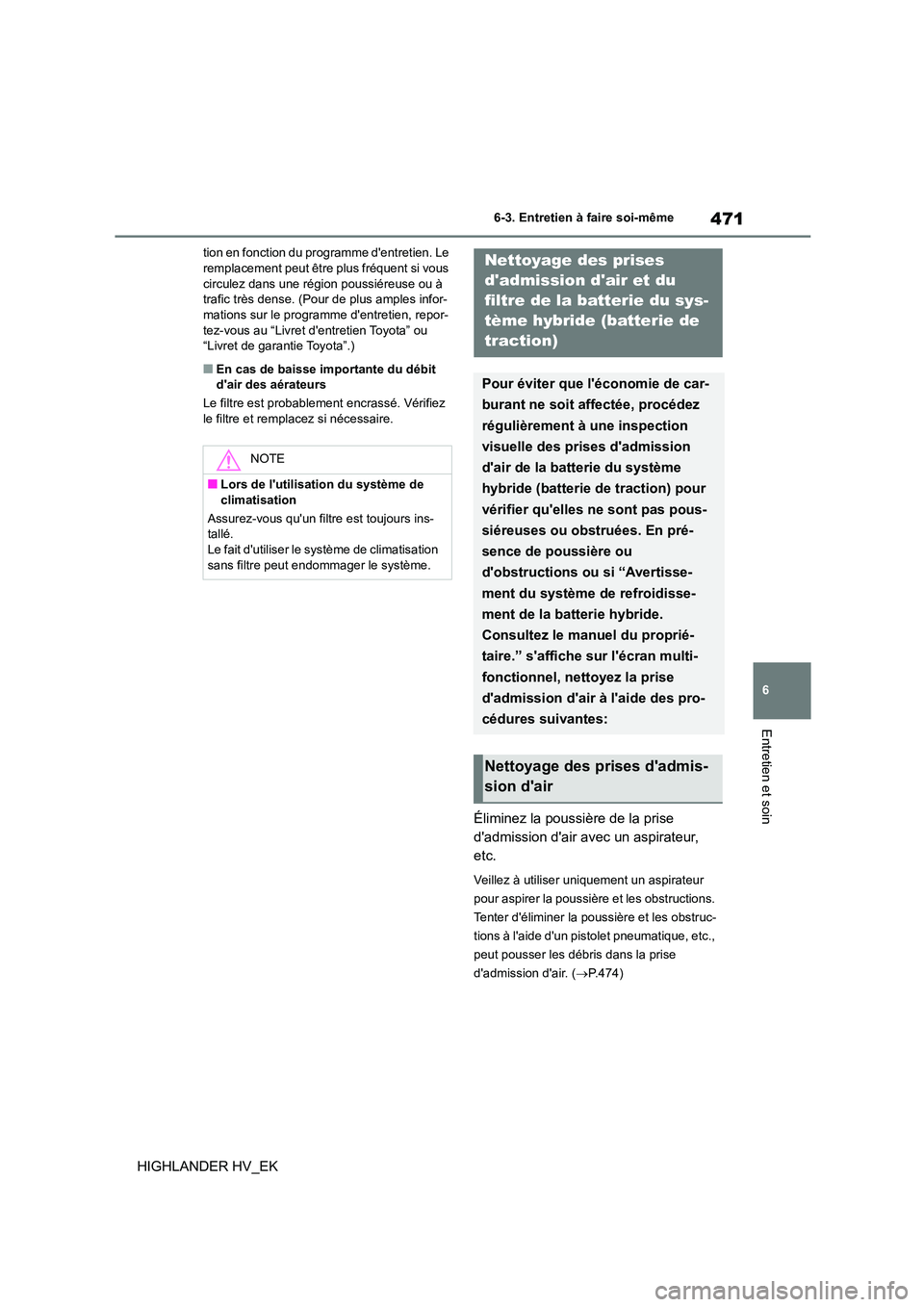

tion en fonction du programme d'entretien. Le remplacement peut être plus fréquent si vous
circulez dans une régi on poussiéreuse ou à
trafic très dense. (Pour de plus amples infor- mations sur le programme d'entretien, repor-
tez-vous au “Livret d'entretien Toyota” ou
“Livret de garantie Toyota”.)
■En cas de baisse importante du débit d'air des aérateurs
Le filtre est probablement encrassé. Vérifiez
le filtre et remplacez si nécessaire.
Éliminez la poussière de la prise
d'admission d'air avec un aspirateur,
etc.
Veillez à utiliser uni quement un aspirateur
pour aspirer la poussière et les obstructions.
Tenter d'éliminer la poussière et les obstruc-
tions à l'aide d'un pistolet pneumatique, etc.,
peut pousser les débris dans la prise
d'admission d'air. ( P.474)
NOTE
■Lors de l'utilisation du système de
climatisation
Assurez-vous qu'un filtre est toujours ins- tallé.
Le fait d'utiliser le système de climatisation
sans filtre peut endommager le système.
Nettoyage des prises
d'admission d'air et du
filtre de la batterie du sys-
tème hybride (batterie de
traction)
Pour éviter que l'économie de car-
burant ne soit affectée, procédez
régulièrement à une inspection
visuelle des prises d'admission
d'air de la batterie du système
hybride (batterie de traction) pour
vérifier qu'elles ne sont pas pous-
siéreuses ou obstruées. En pré-
sence de poussière ou
d'obstructions ou si “Avertisse-
ment du système de refroidisse-
ment de la batterie hybride.
Consultez le manuel du proprié-
taire.” s'affiche sur l'écran multi-
fonctionnel, nettoyez la prise
d'admission d'air à l'aide des pro-
cédures suivantes:
Nettoyage des prises d'admis-
sion d'air

4726-3. Entretien à faire soi-même
HIGHLANDER HV_EK

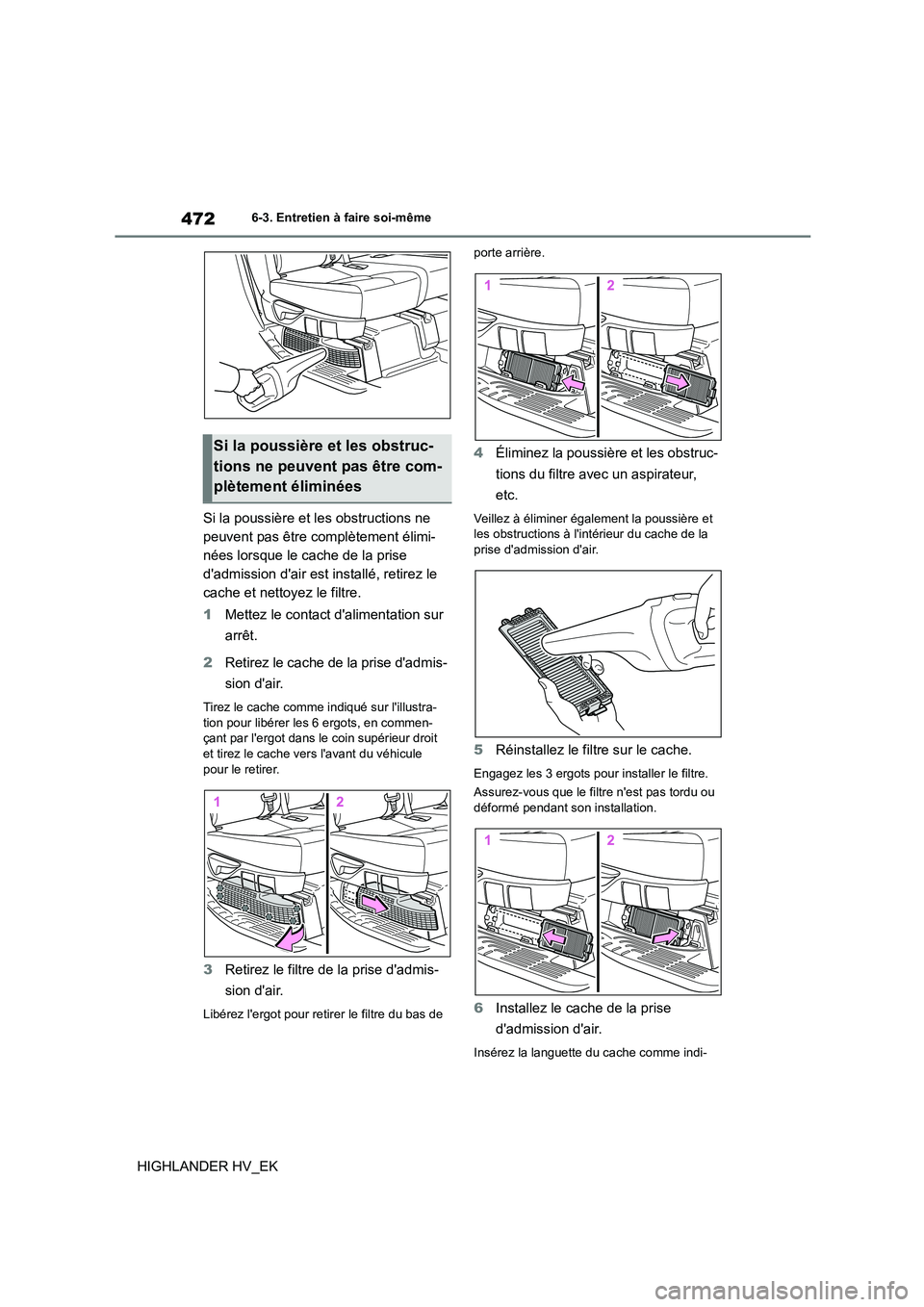

Si la poussière et les obstructions ne
peuvent pas être complètement élimi-
nées lorsque le cache de la prise
d'admission d'air est installé, retirez le
cache et nettoyez le filtre.
1 Mettez le contact d'alimentation sur
arrêt.
2 Retirez le cache de la prise d'admis-
sion d'air.
Tirez le cache comme indiqué sur l'illustra- tion pour libérer les 6 ergots, en commen-
çant par l'ergot dans le coin supérieur droit
et tirez le cache vers l'avant du véhicule pour le retirer.
3 Retirez le filtre de la prise d'admis-
sion d'air.
Libérez l'ergot pour retirer le filtre du bas de
porte arrière.
4 Éliminez la poussière et les obstruc-
tions du filtre avec un aspirateur,
etc.
Veillez à éliminer également la poussière et
les obstructions à l'intérieur du cache de la
prise d'admission d'air.
5 Réinstallez le filtre sur le cache.
Engagez les 3 ergots pour installer le filtre.
Assurez-vous que le filtre n'est pas tordu ou déformé pendant son installation.
6 Installez le cache de la prise
d'admission d'air.
Insérez la languette du cache comme indi-
Si la poussière et les obstruc-
tions ne peuvent pas être com-
plètement éliminées

473
6
6-3. Entretien à faire soi-même
Entretien et soin
HIGHLANDER HV_EK

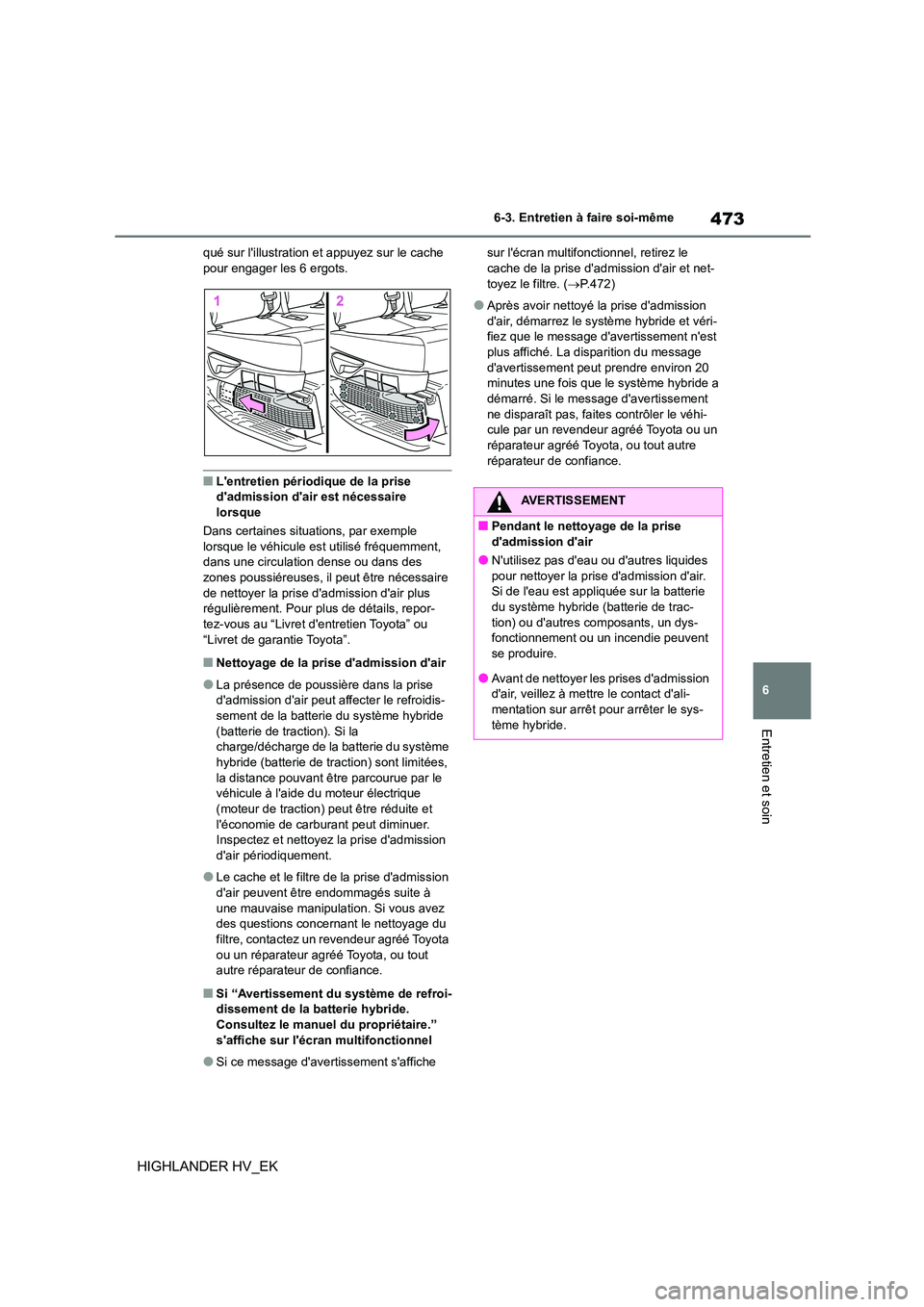

qué sur l'illustration et appuyez sur le cache pour engager les 6 ergots.
■L'entretien périodique de la prise d'admission d'air est nécessaire
lorsque
Dans certaines situations, par exemple
lorsque le véhicule est utilisé fréquemment, dans une circulat ion dense ou dans des
zones poussiéreuses, il peut être nécessaire
de nettoyer la prise d' admission d'air plus régulièrement. Pour plus de détails, repor-
tez-vous au “Livret d'entretien Toyota” ou
“Livret de garantie Toyota”.
■Nettoyage de la prise d'admission d'air
●La présence de poussière dans la prise
d'admission d'air peut affecter le refroidis- sement de la batterie du système hybride
(batterie de traction). Si la
charge/décharge de la batterie du système hybride (batterie de traction) sont limitées,
la distance pouvant être parcourue par le
véhicule à l'aide du moteur électrique (moteur de traction) peut être réduite et
l'économie de carburant peut diminuer.
Inspectez et nettoyez la prise d'admission d'air périodiquement.
●Le cache et le filtre de la prise d'admission d'air peuvent être endommagés suite à
une mauvaise manipulation. Si vous avez
des questions concernant le nettoyage du filtre, contactez un revendeur agréé Toyota
ou un réparateur agréé Toyota, ou tout
autre réparateur de confiance.
■Si “Avertissement du système de refroi- dissement de la batterie hybride.
Consultez le manuel du propriétaire.”
s'affiche sur l'écran multifonctionnel
●Si ce message d'aver tissement s'affiche
sur l'écran multifonctionnel, retirez le cache de la prise d'admission d'air et net-
toyez le filtre. ( P.472)
●Après avoir nettoyé la prise d'admission
d'air, démarrez le système hybride et véri-
fiez que le message d'avertissement n'est plus affiché. La disparition du message
d'avertissement peut prendre environ 20
minutes une fois que le système hybride a démarré. Si le message d'avertissement
ne disparaît pas, faites contrôler le véhi-
cule par un revendeur agréé Toyota ou un
réparateur agréé Toyota, ou tout autre réparateur de confiance.
AVERTISSEMENT
■Pendant le nettoyage de la prise
d'admission d'air
●N'utilisez pas d'eau ou d'autres liquides pour nettoyer la prise d'admission d'air.
Si de l'eau est appliquée sur la batterie
du système hybride (batterie de trac- tion) ou d'autres composants, un dys-
fonctionnement ou un incendie peuvent
se produire.
●Avant de nettoyer les prises d'admission
d'air, veillez à mettre le contact d'ali-
mentation sur arrêt pour arrêter le sys-
tème hybride.

4746-3. Entretien à faire soi-même
HIGHLANDER HV_EK

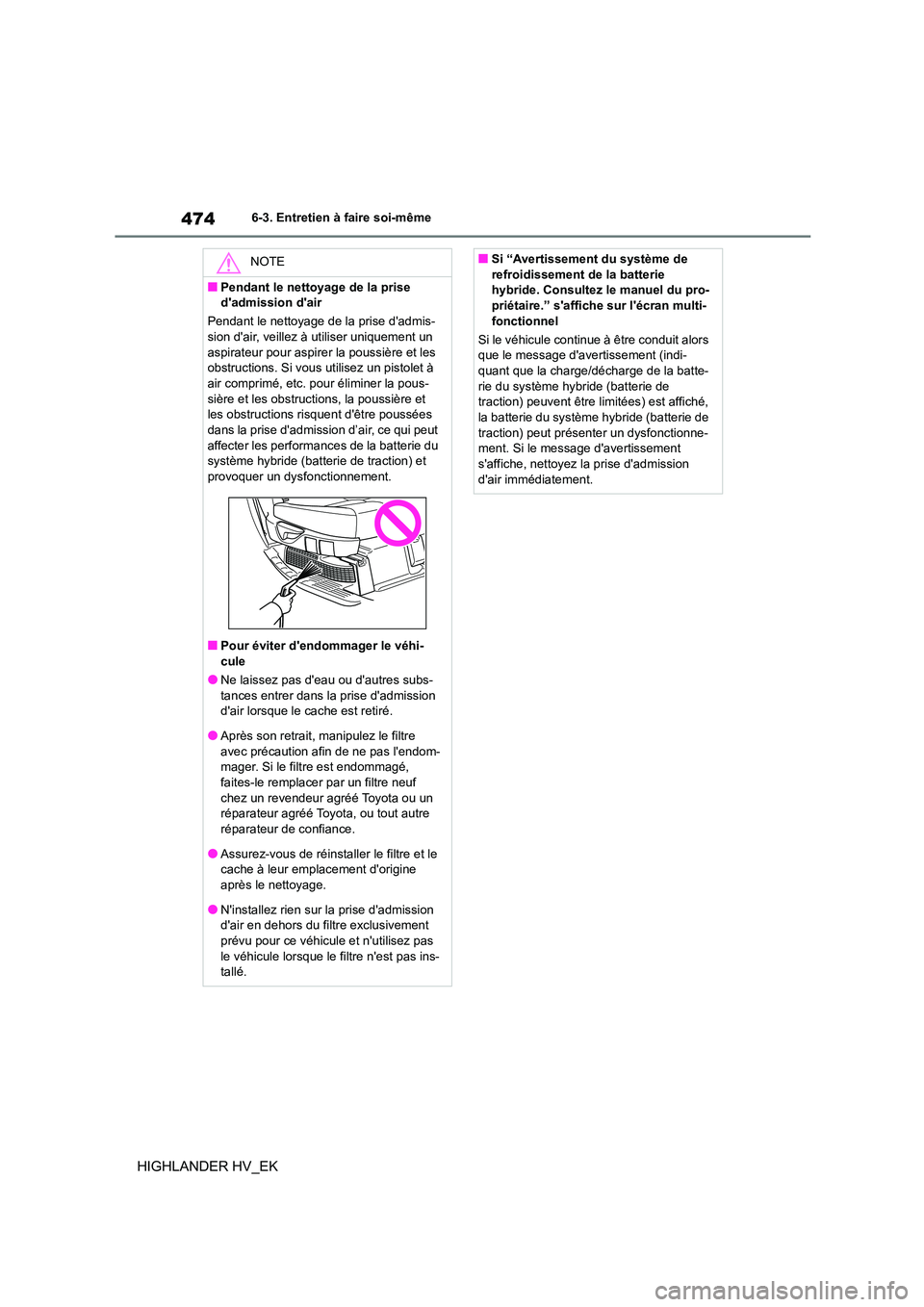

NOTE
■Pendant le nettoyage de la prise
d'admission d'air
Pendant le nettoyage de la prise d'admis-
sion d'air, veillez à utiliser uniquement un aspirateur pour aspirer la poussière et les
obstructions. Si vous utilisez un pistolet à
air comprimé, etc. pour éliminer la pous- sière et les obstructions, la poussière et
les obstructions risquent d'être poussées
dans la prise d'admission d’air, ce qui peut affecter les performances de la batterie du
système hybride (batterie de traction) et
provoquer un dysfonctionnement.
■Pour éviter d'endommager le véhi-
cule
●Ne laissez pas d'eau ou d'autres subs- tances entrer dans la prise d'admission
d'air lorsque le cache est retiré.
●Après son retrait, manipulez le filtre
avec précaution afin de ne pas l'endom- mager. Si le filtre est endommagé,
faites-le remplacer par un filtre neuf
chez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre
réparateur de confiance.
●Assurez-vous de réinstaller le filtre et le cache à leur emplacement d'origine
après le nettoyage.
●N'installez rien sur la prise d'admission d'air en dehors du filtre exclusivement
prévu pour ce véhicule et n'utilisez pas
le véhicule lorsque le filtre n'est pas ins- tallé.
■Si “Avertissement du système de
refroidissement de la batterie
hybride. Consultez le manuel du pro- priétaire.” s'affiche sur l'écran multi-
fonctionnel
Si le véhicule continue à être conduit alors
que le message d'avertissement (indi- quant que la charge/décharge de la batte-
rie du système hybride (batterie de
traction) peuvent être limitées) est affiché, la batterie du système hybride (batterie de
traction) peut présenter un dysfonctionne-
ment. Si le message d'avertissement
s'affiche, nettoyez la prise d'admission d'air immédiatement.

475
6
6-3. Entretien à faire soi-même
Entretien et soin
HIGHLANDER HV_EK

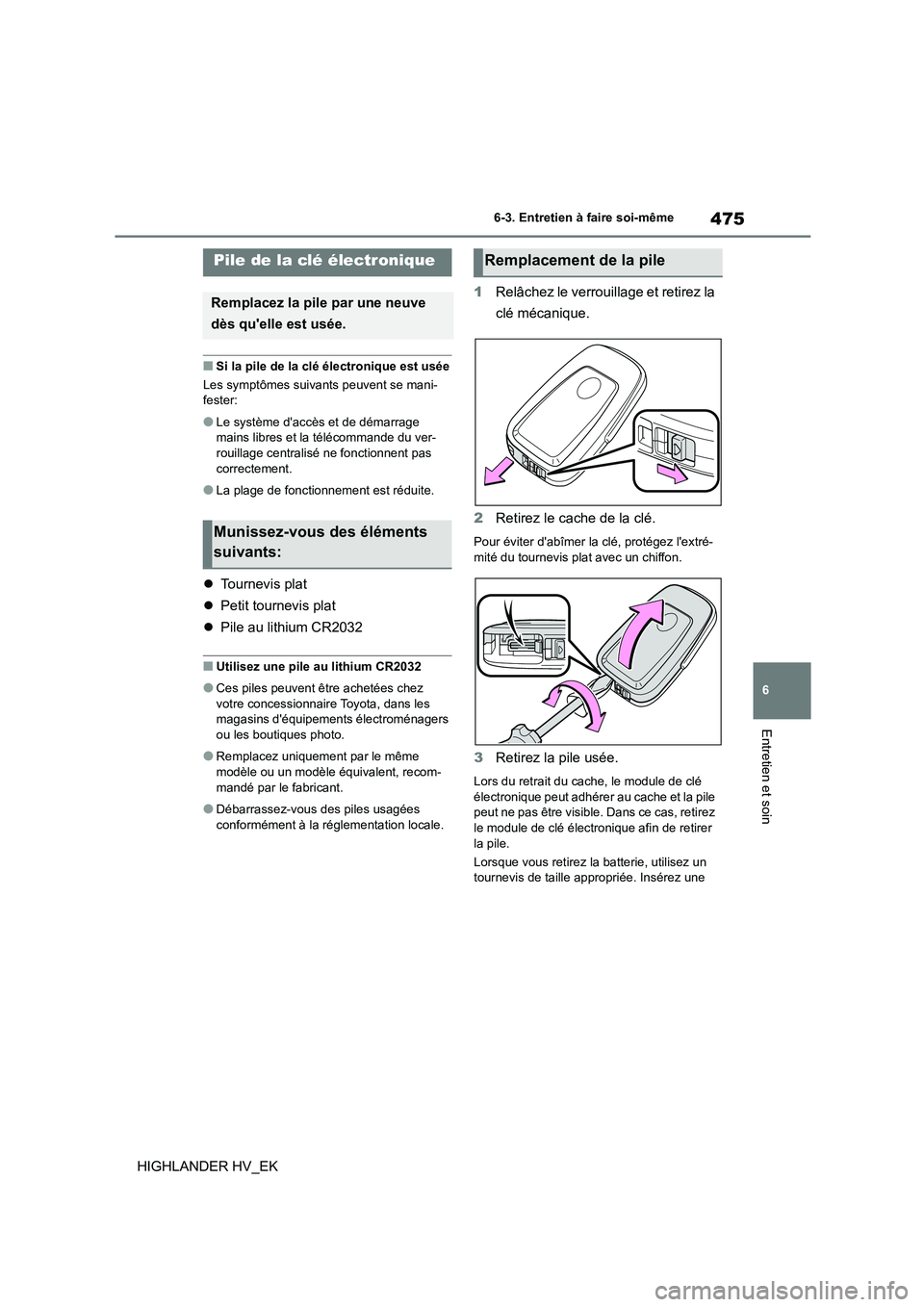

■Si la pile de la clé électronique est usée
Les symptômes suivants peuvent se mani- fester:
●Le système d'accès et de démarrage mains libres et la télécommande du ver-
rouillage centralisé ne fonctionnent pas
correctement.
●La plage de fonctionnement est réduite.
 Tournevis plat
 Petit tournevis plat
 Pile au lithium CR2032
■Utilisez une pile au lithium CR2032
●Ces piles peuvent être achetées chez
votre concessionnaire Toyota, dans les magasins d'équipements électroménagers
ou les boutiques photo.
●Remplacez uniquement par le même
modèle ou un modèle équivalent, recom-
mandé par le fabricant.
●Débarrassez-vous des piles usagées
conformément à la réglementation locale.
1 Relâchez le verrouillage et retirez la
clé mécanique.
2 Retirez le cache de la clé.
Pour éviter d'abîmer la clé, protégez l'extré-
mité du tournevis plat avec un chiffon.
3 Retirez la pile usée.
Lors du retrait du cache, le module de clé
électronique peut adhérer au cache et la pile peut ne pas être visible. Dans ce cas, retirez
le module de clé électronique afin de retirer
la pile.
Lorsque vous retirez la batterie, utilisez un tournevis de taille appropriée. Insérez une
Pile de la clé électronique
Remplacez la pile par une neuve
dès qu'elle est usée.
Munissez-vous des éléments
suivants:
Remplacement de la pile

4766-3. Entretien à faire soi-même
HIGHLANDER HV_EK

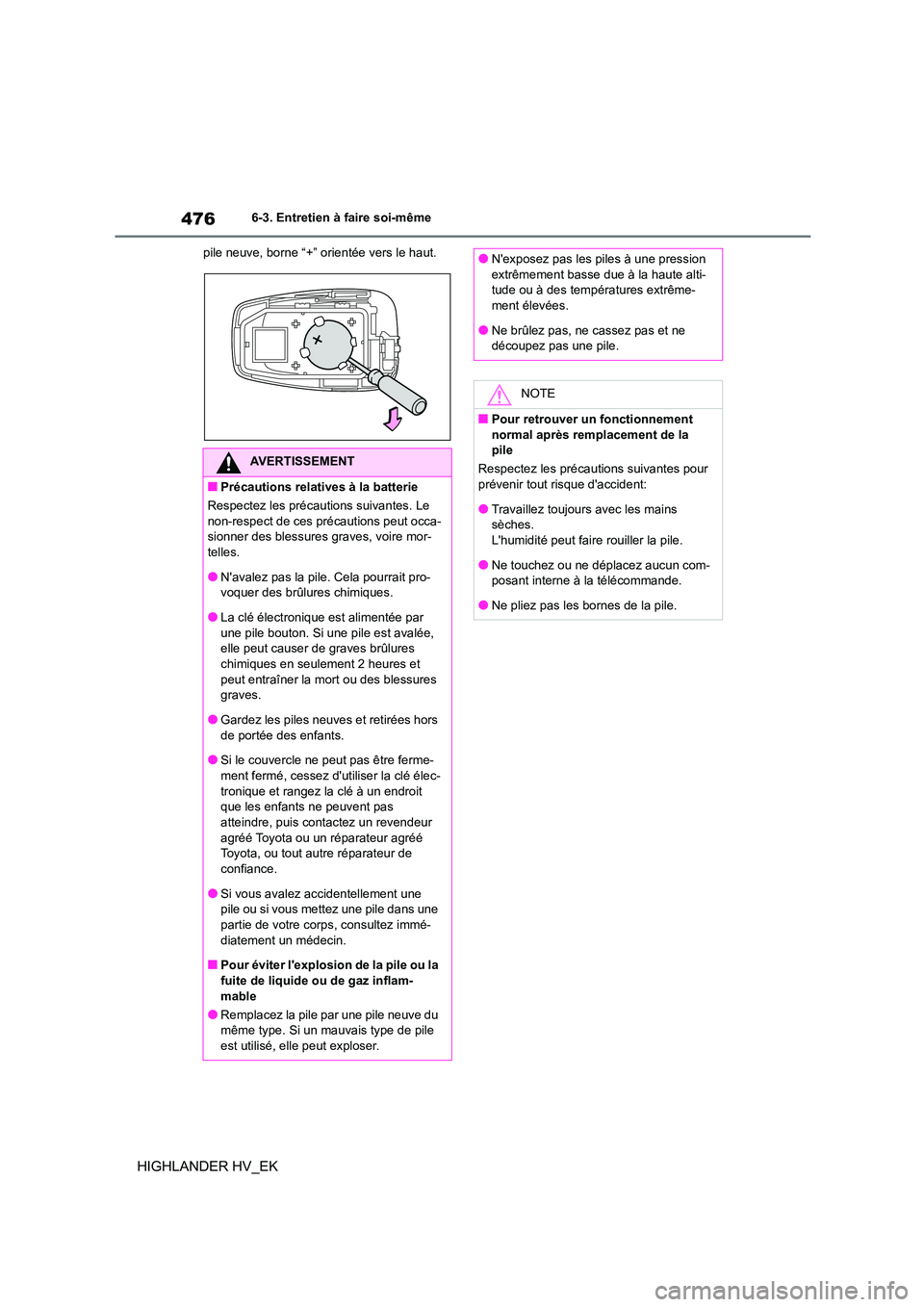

pile neuve, borne “+” orientée vers le haut.
AVERTISSEMENT
■Précautions relatives à la batterie
Respectez les précautions suivantes. Le non-respect de ces précautions peut occa-
sionner des blessures graves, voire mor-
telles.
●N'avalez pas la pile. Cela pourrait pro-
voquer des brûlures chimiques.
●La clé électronique est alimentée par une pile bouton. Si une pile est avalée,
elle peut causer de graves brûlures
chimiques en seulement 2 heures et peut entraîner la mort ou des blessures
graves.
●Gardez les piles neuves et retirées hors de portée des enfants.
●Si le couvercle ne peut pas être ferme-
ment fermé, cessez d'utiliser la clé élec- tronique et rangez la clé à un endroit
que les enfants ne peuvent pas
atteindre, puis contactez un revendeur
agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de
confiance.
●Si vous avalez accidentellement une pile ou si vous mettez une pile dans une
partie de votre corps, consultez immé-
diatement un médecin.
■Pour éviter l'explosion de la pile ou la
fuite de liquide ou de gaz inflam-
mable
●Remplacez la pile par une pile neuve du même type. Si un ma uvais type de pile
est utilisé, elle peut exploser.
●N'exposez pas les piles à une pression
extrêmement basse due à la haute alti-
tude ou à des températures extrême- ment élevées.
●Ne brûlez pas, ne cassez pas et ne
découpez pas une pile.
NOTE
■Pour retrouver un fonctionnement
normal après remplacement de la pile
Respectez les précautions suivantes pour
prévenir tout risque d'accident:
●Travaillez toujours avec les mains sèches.
L'humidité peut faire rouiller la pile.
●Ne touchez ou ne déplacez aucun com- posant interne à la télécommande.
●Ne pliez pas les bornes de la pile.

477
6
6-3. Entretien à faire soi-même
Entretien et soin
HIGHLANDER HV_EK

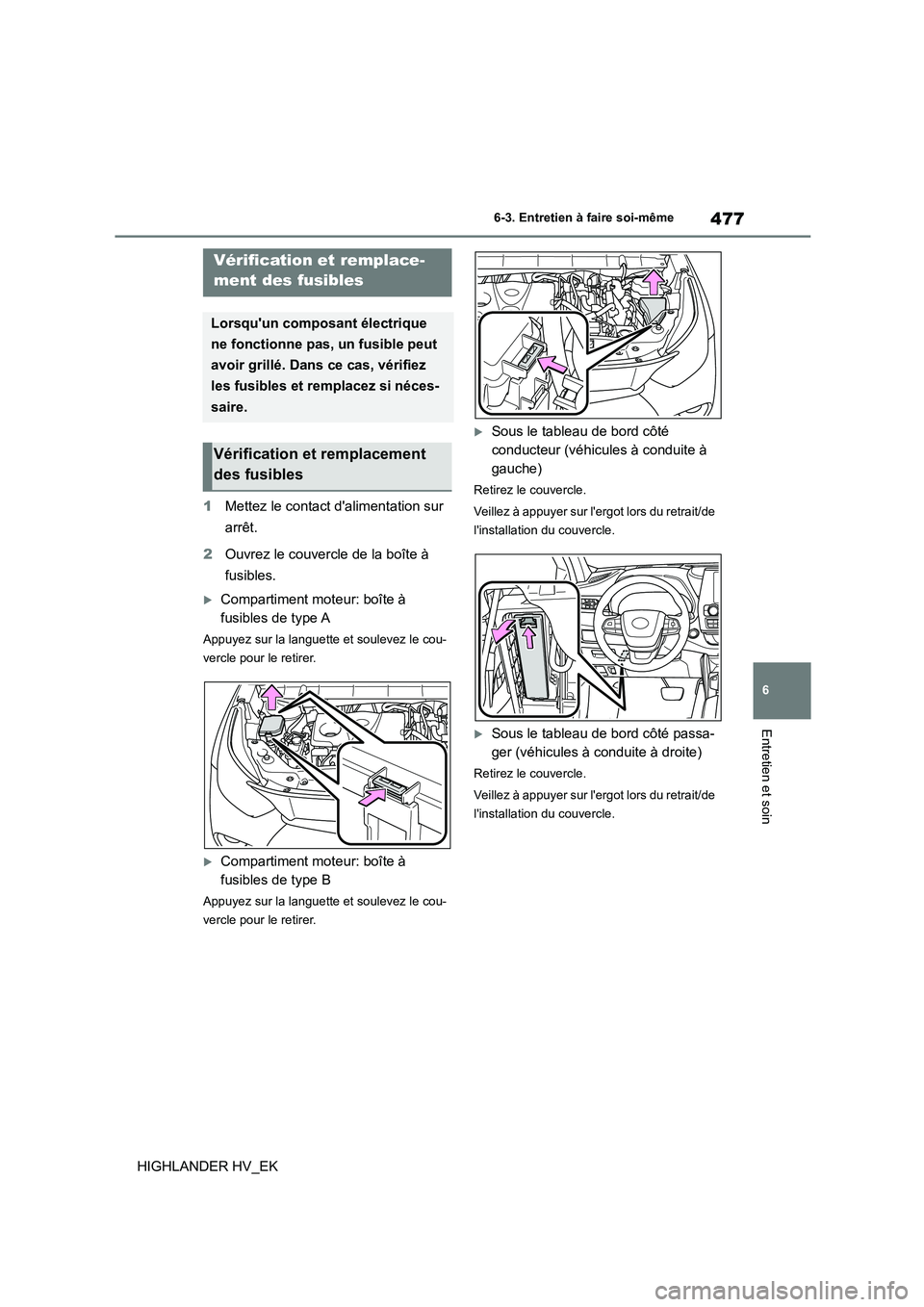

1 Mettez le contact d'alimentation sur
arrêt.
2 Ouvrez le couvercle de la boîte à
fusibles.
Compartiment moteur: boîte à
fusibles de type A
Appuyez sur la languette et soulevez le cou-
vercle pour le retirer.
Compartiment moteur: boîte à
fusibles de type B
Appuyez sur la languette et soulevez le cou-
vercle pour le retirer.
Sous le tableau de bord côté
conducteur (véhicules à conduite à
gauche)
Retirez le couvercle.
Veillez à appuyer sur l'ergot lors du retrait/de
l'installation du couvercle.
Sous le tableau de bord côté passa-
ger (véhicules à conduite à droite)
Retirez le couvercle.
Veillez à appuyer sur l'ergot lors du retrait/de
l'installation du couvercle.
Vérification et remplace-
ment des fusibles
Lorsqu'un composant électrique
ne fonctionne pas, un fusible peut
avoir grillé. Dans ce cas, vérifiez
les fusibles et remplacez si néces-
saire.
Vérification et remplacement
des fusibles

4786-3. Entretien à faire soi-même
HIGHLANDER HV_EK

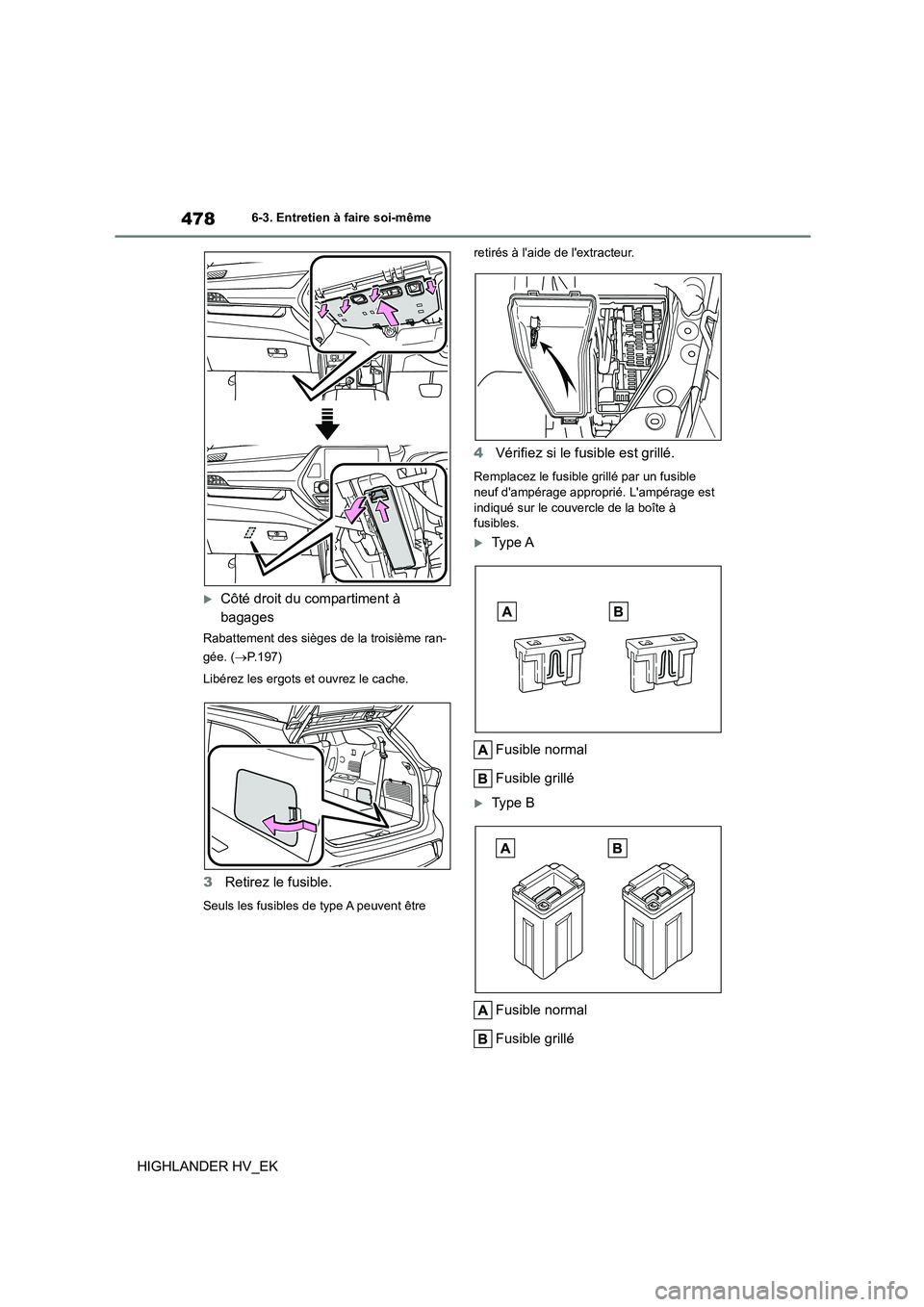

Côté droit du compartiment à
bagages
Rabattement des sièges de la troisième ran-
gée. ( P.197)
Libérez les ergots et ouvrez le cache.
3 Retirez le fusible.
Seuls les fusibles de type A peuvent être
retirés à l'aide de l'extracteur.
4 Vérifiez si le fusible est grillé.
Remplacez le fusible grillé par un fusible
neuf d'ampérage approprié. L'ampérage est
indiqué sur le couvercle de la boîte à fusibles.
Ty p e A
Fusible normal
Fusible grillé
Ty p e B
Fusible normal
Fusible grillé

479
6
6-3. Entretien à faire soi-même
Entretien et soin
HIGHLANDER HV_EK

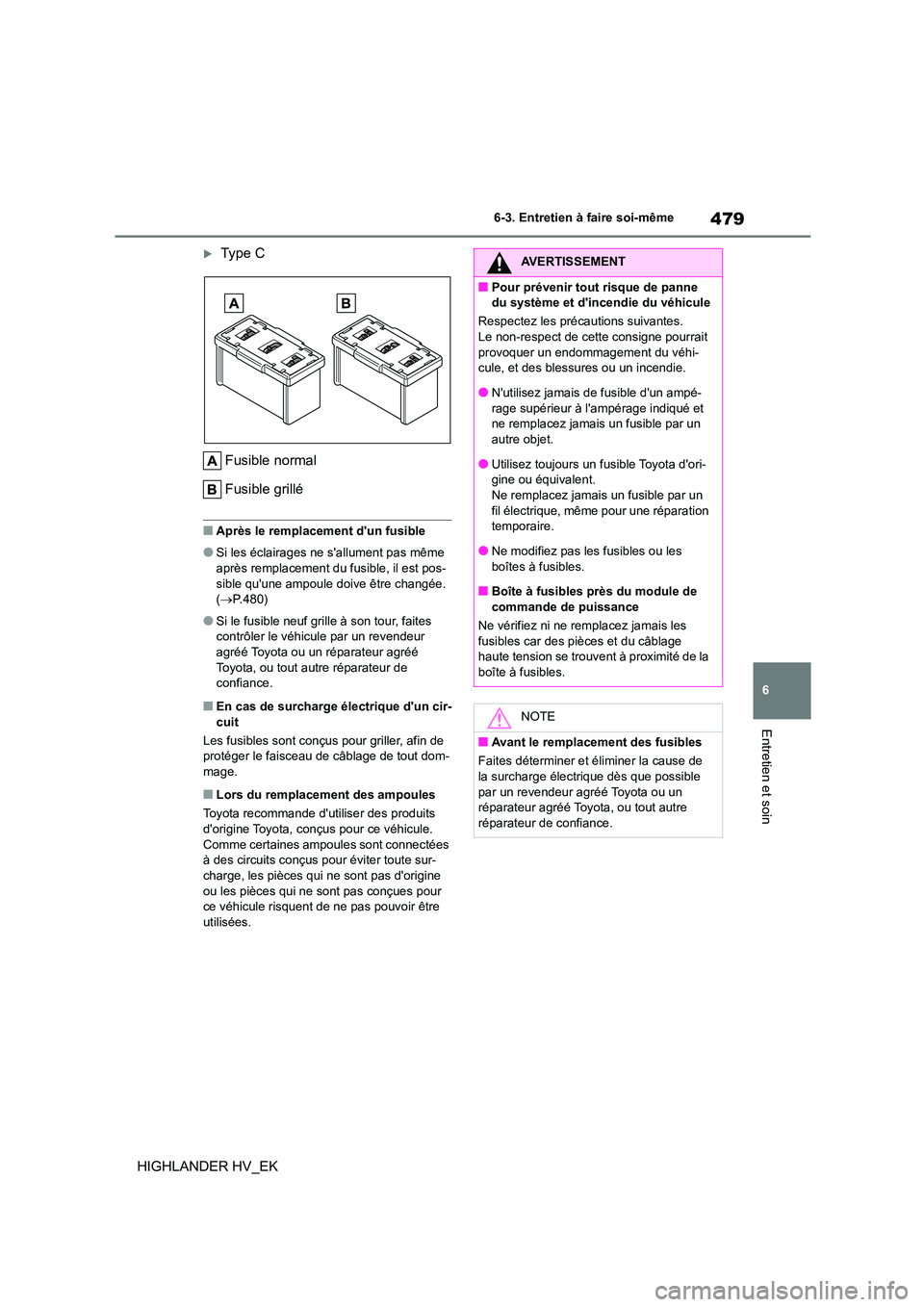

Type C
Fusible normal
Fusible grillé
■Après le remplacement d'un fusible
●Si les éclairages ne s'allument pas même
après remplacement du fusible, il est pos-
sible qu'une ampoule doive être changée. ( P.480)
●Si le fusible neuf grille à son tour, faites contrôler le véhicule par un revendeur
agréé Toyota ou un réparateur agréé
Toyota, ou tout autre réparateur de confiance.
■En cas de surcharge électrique d'un cir-
cuit
Les fusibles sont conçus pour griller, afin de
protéger le faisceau de câblage de tout dom- mage.
■Lors du remplacement des ampoules
Toyota recommande d'utiliser des produits
d'origine Toyota, conçus pour ce véhicule.
Comme certaines ampoul es sont connectées à des circuits conçus pour éviter toute sur-
charge, les pièces qui ne sont pas d'origine
ou les pièces qui ne sont pas conçues pour ce véhicule risquent de ne pas pouvoir être
utilisées.
AVERTISSEMENT
■Pour prévenir tout risque de panne
du système et d'incendie du véhicule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement du véhi-
cule, et des blessures ou un incendie.
●N'utilisez jamais de fusible d'un ampé- rage supérieur à l'ampérage indiqué et
ne remplacez jamais un fusible par un
autre objet.
●Utilisez toujours un fusible Toyota d'ori-
gine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation
temporaire.
●Ne modifiez pas les fusibles ou les boîtes à fusibles.
■Boîte à fusibles près du module de
commande de puissance
Ne vérifiez ni ne remplacez jamais les fusibles car des pièces et du câblage
haute tension se trouvent à proximité de la
boîte à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites déterminer et éliminer la cause de la surcharge électrique dès que possible
par un revendeur agréé Toyota ou un
réparateur agréé Toyota, ou tout autre réparateur de confiance.

4806-3. Entretien à faire soi-même
HIGHLANDER HV_EK
Vérifiez la puissance de l'ampoule à
remplacer. ( P.555)
 P.562
Avant (type A)
Clignotants avant
Avant (type B)
Clignotants avant
Arrière
Clignotants arrière
Feux antibrouillards arrière
Feux de recul
Éclairages de plaque d'immatricula-
tion
■Éclairages devant être remplacés
par un revendeur agréé Toyota ou
un réparateur agréé Toyota, ou
tout autre réparateur de confiance
 Feux de croisement
 Feux de route
 Éclairages de jour/feux de position
avant
 Feux antibrouillards avant
 Clignotants latéraux

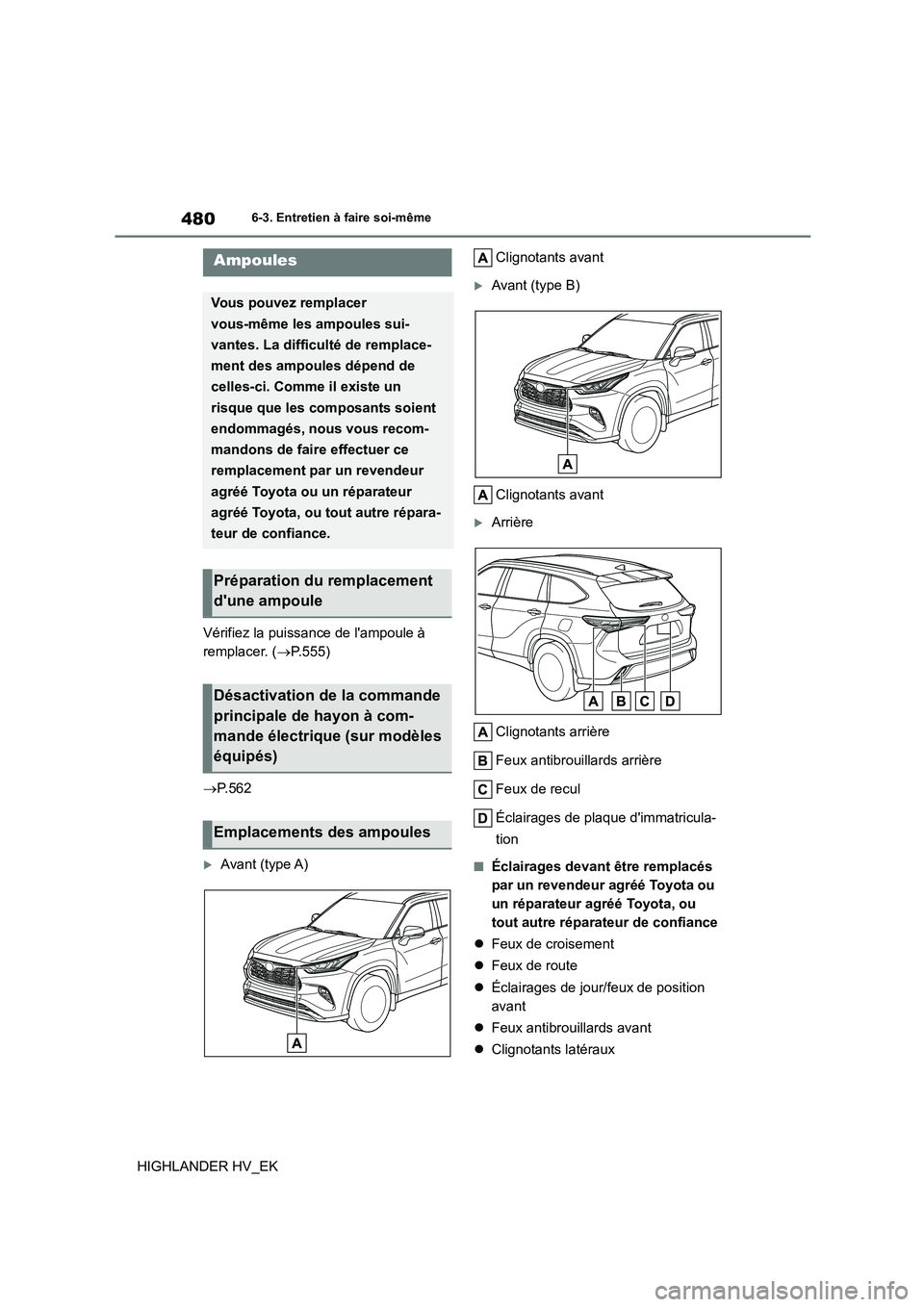

Ampoules
Vous pouvez remplacer
vous-même les ampoules sui-
vantes. La difficulté de remplace-
ment des ampoules dépend de
celles-ci. Comme il existe un
risque que les composants soient
endommagés, nous vous recom-
mandons de faire effectuer ce
remplacement par un revendeur
agréé Toyota ou un réparateur
agréé Toyota, ou tout autre répara-
teur de confiance.
Préparation du remplacement
d'une ampoule
Désactivation de la commande
principale de hayon à com-
mande électrique (sur modèles
équipés)
Emplacements des ampoules
