TOYOTA HIGHLANDER 2020 Návod na použití (in Czech)

321
4
4-5. Používání podpůrných jízdních systémů
Jízda
HIGHLANDER HV_EE_CZ

3224-5. Používání podpůrných jízdních systémů
HIGHLANDER HV_EE_CZ

323
4
4-5. Používání podpůrných jízdních systémů
Jízda
HIGHLANDER HV_EE_CZ

3244-5. Používání podpůrných jízdních systémů
HIGHLANDER HV_EE_CZ
Použijte spínače ovládání přístroje
pro zapnutí/vypnutí funkce.
1 Stiskněte nebo na spína-
čích ovládání přístroje a zvolte
.
2 Stiskněte nebo na spína-
čích ovládání přístroje, abyste
zvolili , a pak stiskněte .

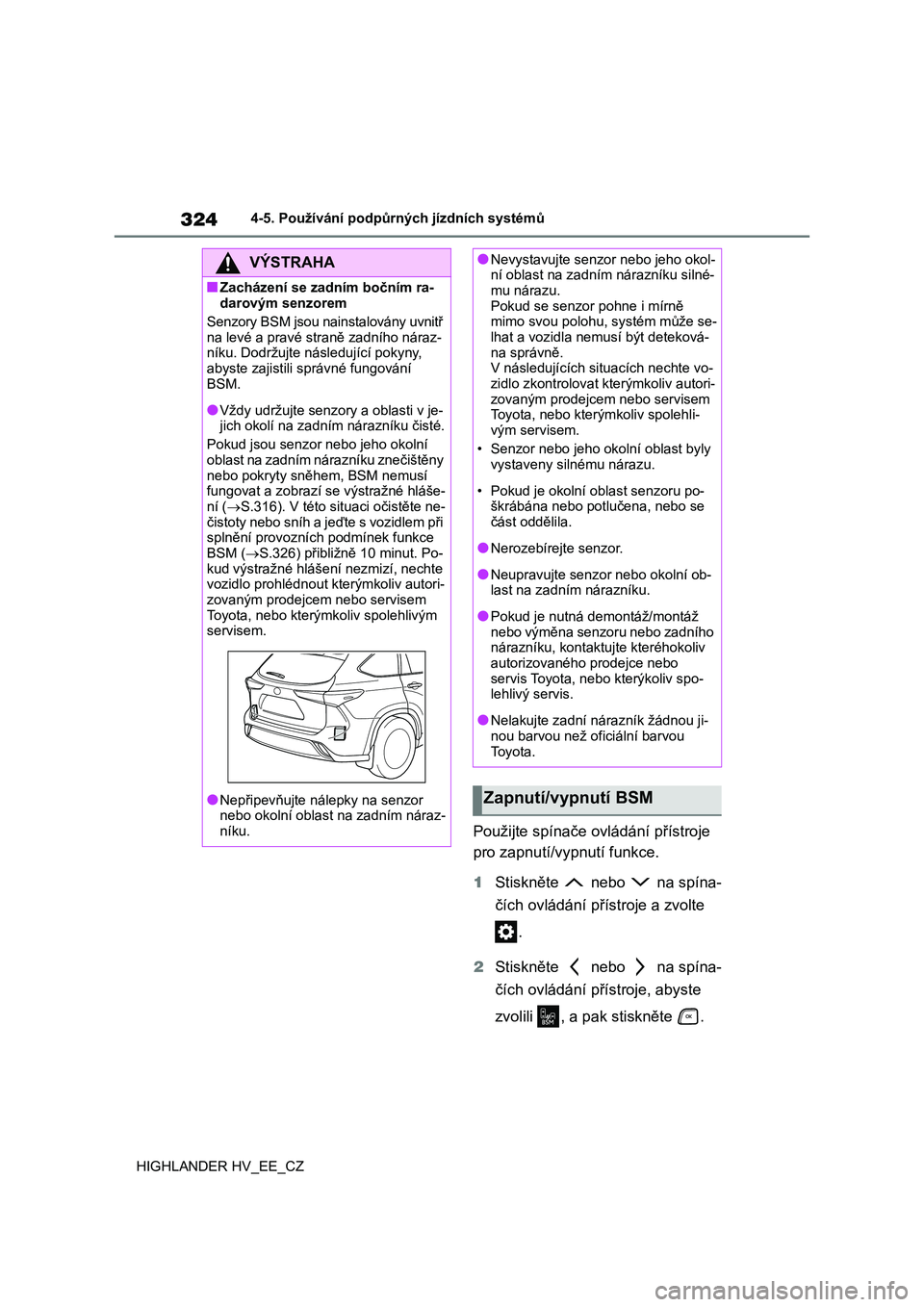

VÝSTRAHA
■Zacházení se zadním bočním ra-
darovým senzorem
Senzory BSM jsou nainstalovány uvnitř
na levé a pravé straně zadního náraz- níku. Dodržujte následující pokyny,
abyste zajistili s právné fungování
BSM.
●Vždy udržujte senz ory a oblasti v je-
jich okolí na zadním nárazníku čisté.
Pokud jsou senzo r nebo jeho okolní
oblast na zadním nárazníku znečištěny nebo pokryty sněhem, BSM nemusí
fungovat a zobrazí se výstražné hláše-
ní ( S.316). V této situaci očistěte ne- čistoty nebo sníh a jeďte s vozidlem při
splnění provozních podmínek funkce
BSM ( S.326) přibližně 10 minut. Po- kud výstražné hlášení nezmizí, nechte
vozidlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým
servisem.
●Nepřipevňujte nálepky na senzor
nebo okolní oblast na zadním náraz-
níku.
●Nevystavujte senzor nebo jeho okol- ní oblast na zadním nárazníku silné-
mu nárazu.
Pokud se senzor pohne i mírně mimo svou polohu, systém může se-
lhat a vozidla nemusí být deteková-
na správně. V následujících situacích nechte vo-
zidlo zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehli-
vým servisem.
• Senzor nebo jeho okolní oblast byly
vystaveny silnému nárazu.
• Pokud je okolní oblast senzoru po-
škrábána nebo potlučena, nebo se část oddělila.
●Nerozebírejte senzor.
●Neupravujte senzor nebo okolní ob-
last na zadním nárazníku.
●Pokud je nutná de montáž/montáž
nebo výměna senzoru nebo zadního nárazníku, kontaktujte kteréhokoliv
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spo- lehlivý servis.
●Nelakujte zadní nárazník žádnou ji-nou barvou než oficiální barvou
Toyota.
Zapnutí/vypnutí BSM

325
4
4-5. Používání podpůrných jízdních systémů
Jízda
HIGHLANDER HV_EE_CZ

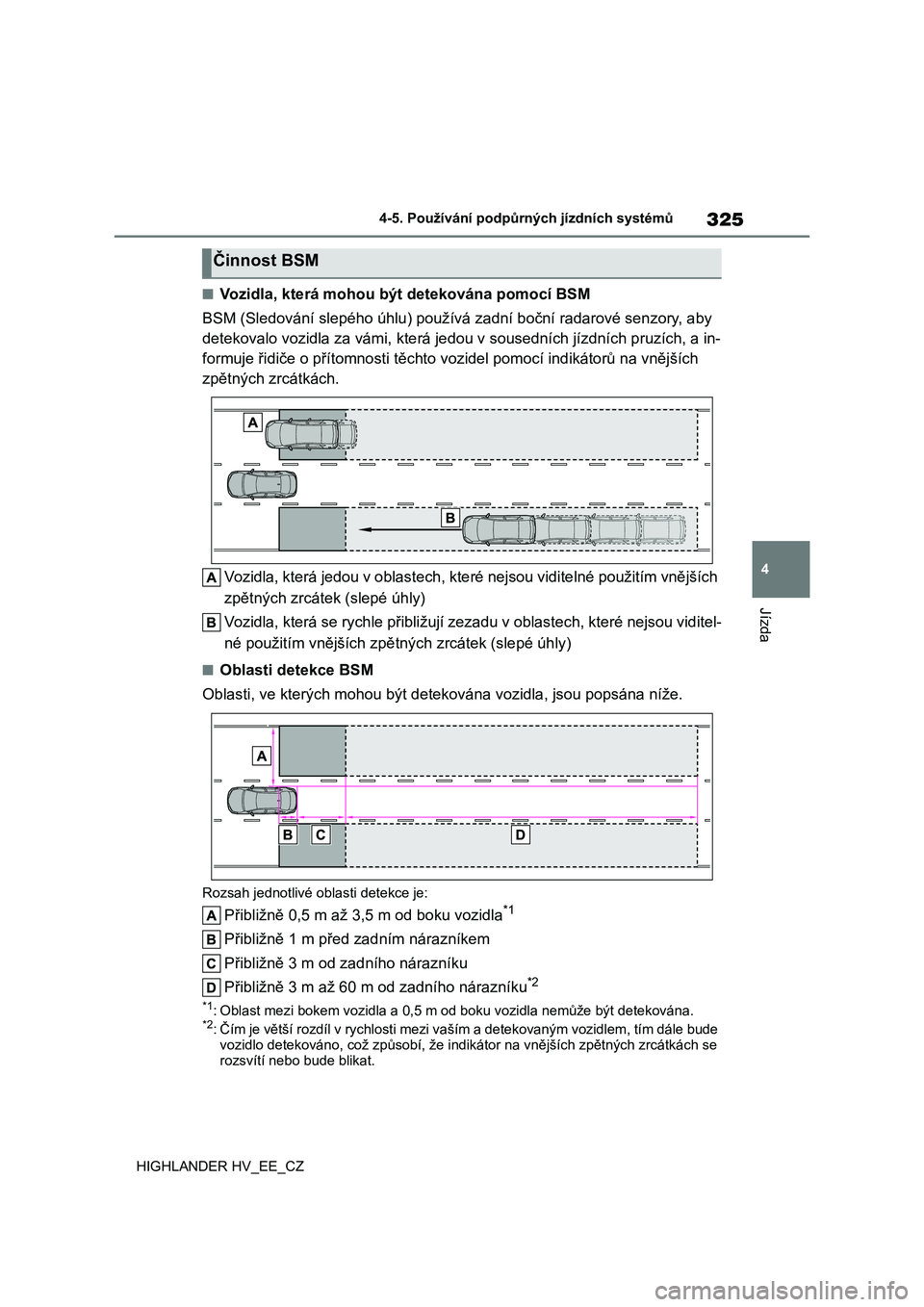

■Vozidla, která mohou být detekována pomocí BSM
BSM (Sledování slepého úhlu) použ ívá zadní boční radarové senzory, aby
detekovalo vozidla za vámi, kte rá jedou v sousedních jízdních pruzích, a in-
formuje řidiče o přítomnosti těc hto vozidel pomocí indikátorů na vnějších
zpětných zrcátkách.
Vozidla, která jedou v oblastech, které nejsou viditelné použit ím vnějších
zpětných zrcátek (slepé úhly)
Vozidla, která se rychle přibližují zezadu v oblastech, které n ejsou viditel-
né použitím vnějších zpě tných zrcátek (slepé úhly)
■Oblasti detekce BSM
Oblasti, ve kterých mohou být det ekována vozidla, jsou popsána níže.
Rozsah jednotlivé oblasti detekce je:
Přibližně 0,5 m až 3,5 m od boku vozidla*1
Přibližně 1 m před zadním nárazníkem
Přibližně 3 m od zadního nárazníku
Přibližně 3 m až 60 m od zadního nárazníku*2
*1: Oblast mezi bokem vozidla a 0,5 m od boku vozidla nemůže být detekována.*2: Čím je větší rozdíl v rychlosti mezi vaším a detekovaným vozidlem, tím dále bude
vozidlo detekováno, co ž způsobí, že indikátor na vnějších zpětných zrcátkách se
rozsvítí nebo bude blikat.
Činnost BSM

3264-5. Používání podpůrných jízdních systémů
HIGHLANDER HV_EE_CZ

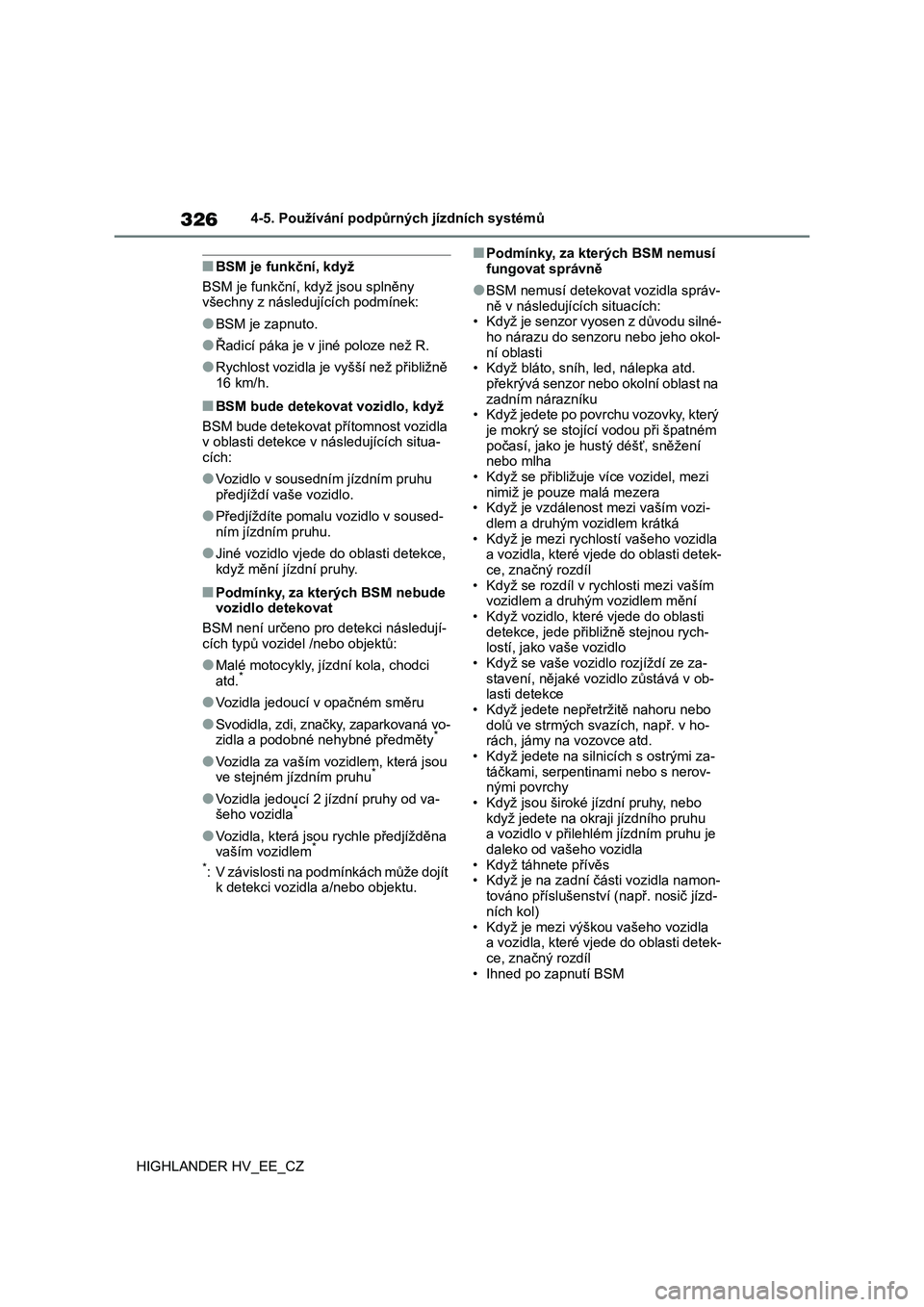

■BSM je funkční, když
BSM je funkční, když jsou splněny
všechny z následujících podmínek:
●BSM je zapnuto.
●Řadicí páka je v jiné poloze než R.
●Rychlost vozidla je vyšší než přibližně
16 km/h.
■BSM bude detekovat vozidlo, když
BSM bude detekovat přítomnost vozidla
v oblasti detekce v následujících situa-
cích:
●Vozidlo v sousedním jízdním pruhu
předjíždí vaše vozidlo.
●Předjíždíte pomalu vozidlo v soused-
ním jízdním pruhu.
●Jiné vozidlo vjede do oblasti detekce,
když mění jízdní pruhy.
■Podmínky, za kterých BSM nebude
vozidlo detekovat
BSM není určeno pro detekci následují-
cích typů vozidel /nebo objektů:
●Malé motocykly, jízdní kola, chodci
atd.*
●Vozidla jedoucí v opačném směru
●Svodidla, zdi, značky, zaparkovaná vo-
zidla a podobné nehybné předměty*
●Vozidla za vaším vozidlem, která jsou
ve stejném jízdním pruhu*
●Vozidla jedoucí 2 jízdní pruhy od va-
šeho vozidla*
●Vozidla, která jsou rychle předjížděna
vaším vozidlem*
*
: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Podmínky, za kterých BSM nemusí
fungovat správně
●BSM nemusí detekovat vozidla správ-
ně v následujících situacích:
• Když je senzor vyosen z důvodu silné-
ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když bláto, sníh, led, nálepka atd.
překrývá senzor nebo okolní oblast na
zadním nárazníku
• Když jedete po povrchu vozovky, který
je mokrý se stojící vodou při špatném
počasí, jako je hustý déšť, sněžení
nebo mlha
• Když se přibližuje více vozidel, mezi
nimiž je pouze malá mezera
• Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je mezi rychlostí vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Když se rozdíl v rychlosti mezi vaším
vozidlem a druhým vozidlem mění
• Když vozidlo, které vjede do oblasti
detekce, jede přibližně stejnou rych-
lostí, jako vaše vozidlo
• Když se vaše vozidlo rozjíždí ze za-
stavení, nějaké vozidlo zůstává v ob-
lasti detekce
• Když jedete nepřetržitě nahoru nebo
dolů ve strmých svazích, např. v ho-
rách, jámy na vozovce atd.
• Když jedete na silnicích s ostrými za-
táčkami, serpentinami nebo s nerov-
nými povrchy
• Když jsou široké jízdní pruhy, nebo
když jedete na okraji jízdního pruhu
a vozidlo v přilehlém jízdním pruhu je
daleko od vašeho vozidla
• Když táhnete přívěs
• Když je na zadní části vozidla namon-
továno příslušenství (např. nosič jízd-
ních kol)
• Když je mezi výškou vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Ihned po zapnutí BSM

327
4
4-5. Používání podpůrných jízdních systémů
Jízda
HIGHLANDER HV_EE_CZ
●Počet případů, kdy BSM neopodstatně-
ně detekuje vozidlo a/nebo objekt, se může zvýšit v následuj ících situacích:
• Když je senzor vyosen z důvodu silné-
ho nárazu do senzoru nebo jeho okol- ní oblasti
• Když je vzdálenost mezi vaším vozi-
dlem a svodidlem, zdí atd., které se dostanou do oblasti detekce, krátká
• Když jedete nepřet ržitě nahoru nebo
dolů ve strmých sva zích, např. v ho- rách, jámy na vozovce atd.
• Když jsou jízdní pruhy těsné, nebo
když jedete na okraji jízdního pruhu a vozidlo, jedoucí v jiném jízdním pru-
hu než je ten přile hlý, se dostane do
oblasti detekce • Když jedete na siln icích s ostrými za-
táčkami, serpentinami nebo s nerov-
nými povrchy • Když pneumatiky kloužou nebo se
protáčejí
• Když je vzdálenost mezi vaším vozi- dlem a druhým vozidlem krátká
• Když je na zadní čá sti vozidla namon-
továno příslušenství (např. nosič jízd- ních kol)
*: Je-li ve výbavě
■Ty p y s e n z o r ů
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Parkovací asistent*
Při podélném parkování nebo
zajíždění do garáže je pomocí
senzorů měřena vzdálenost od
vašeho vozidla k objektům,
např. zdi, a ta je indikována po-
mocí multiinformačního disple-
je, projekčního di spleje (je-li ve
výbavě), displeje audiosystému
(je-li ve výbavě) a bzučáku.
Když používáte t ento systém,
vždy kontrolujte okolní prostor.
Součásti systému

3284-5. Používání podpůrných jízdních systémů
HIGHLANDER HV_EE_CZ

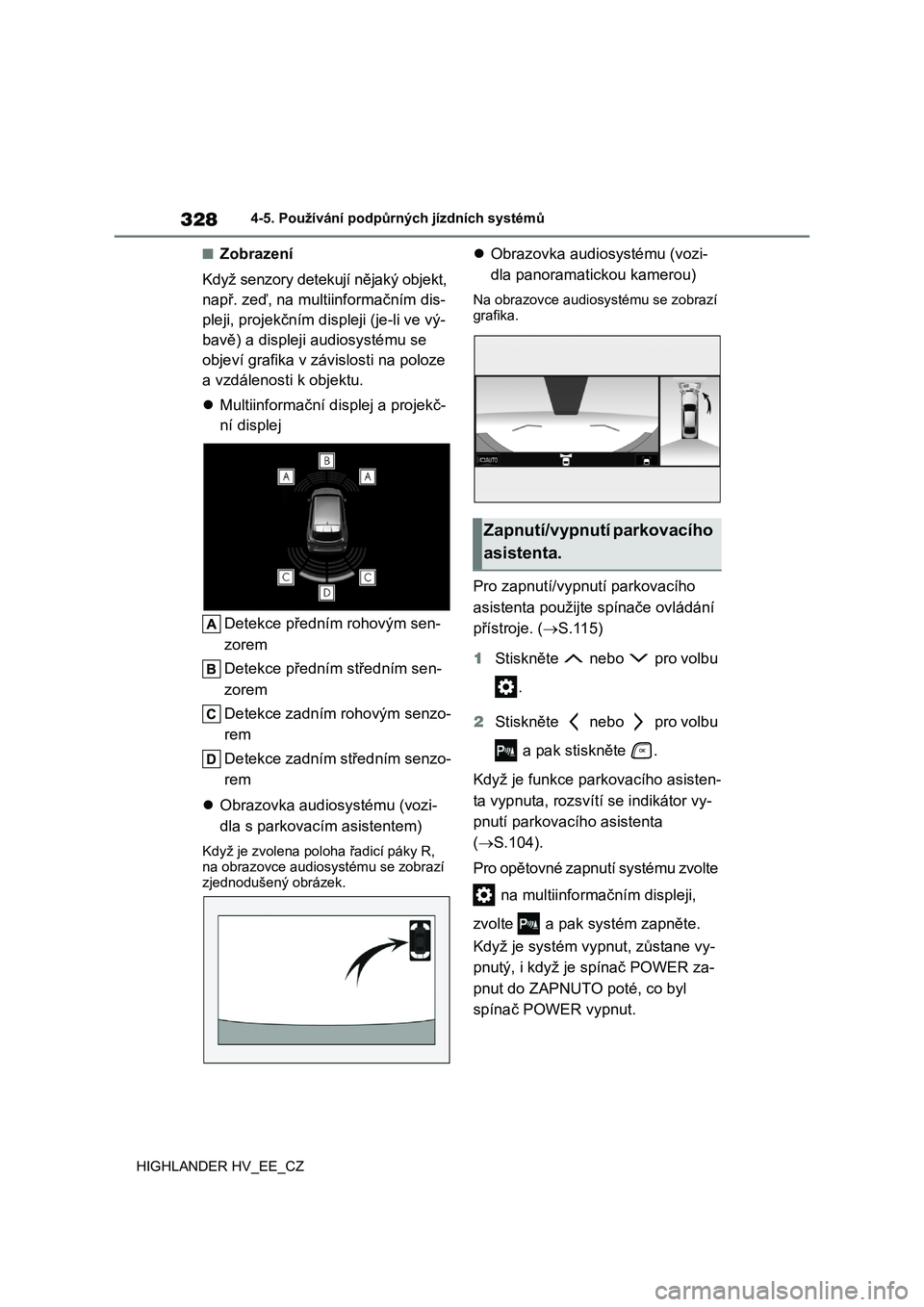

■Zobrazení
Když senzory detekují nějaký objekt,
např. zeď, na multiinformačním dis-
pleji, projekčním dis pleji (je-li ve vý-
bavě) a displeji audiosystému se
objeví grafika v závislosti na poloze
a vzdálenosti k objektu.
 Multiinformační displej a projekč-
ní displej
Detekce předním rohovým sen-
zorem
Detekce předním středním sen-
zorem
Detekce zadním rohovým senzo-
rem
Detekce zadním středním senzo-
rem
 Obrazovka audiosystému (vozi-
dla s parkovacím asistentem)
Když je zvolena poloha řadicí páky R,
na obrazovce audiosystému se zobrazí
zjednodušený obrázek.
 Obrazovka audiosystému (vozi-
dla panoramatickou kamerou)
Na obrazovce audio systému se zobrazí
grafika.
Pro zapnutí/vypnutí parkovacího
asistenta použijte spínače ovládání
přístroje. ( S.115)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
a pak stiskněte .
Když je funkce parkovacího asisten-
ta vypnuta, rozsví tí se indikátor vy-
pnutí parkovacího asistenta
( S.104).
Pro opětovné zapnutí systému zvolte
na multiinformač ním displeji,
zvolte a pak systém zapněte.
Když je systém vypnut, zůstane vy-
pnutý, i když je spínač POWER za-
pnut do ZAPNUT O poté, co byl
spínač POWER vypnut.
Zapnutí/vypnutí parkovacího
asistenta.

329
4
4-5. Používání podpůrných jízdních systémů
Jízda
HIGHLANDER HV_EE_CZ

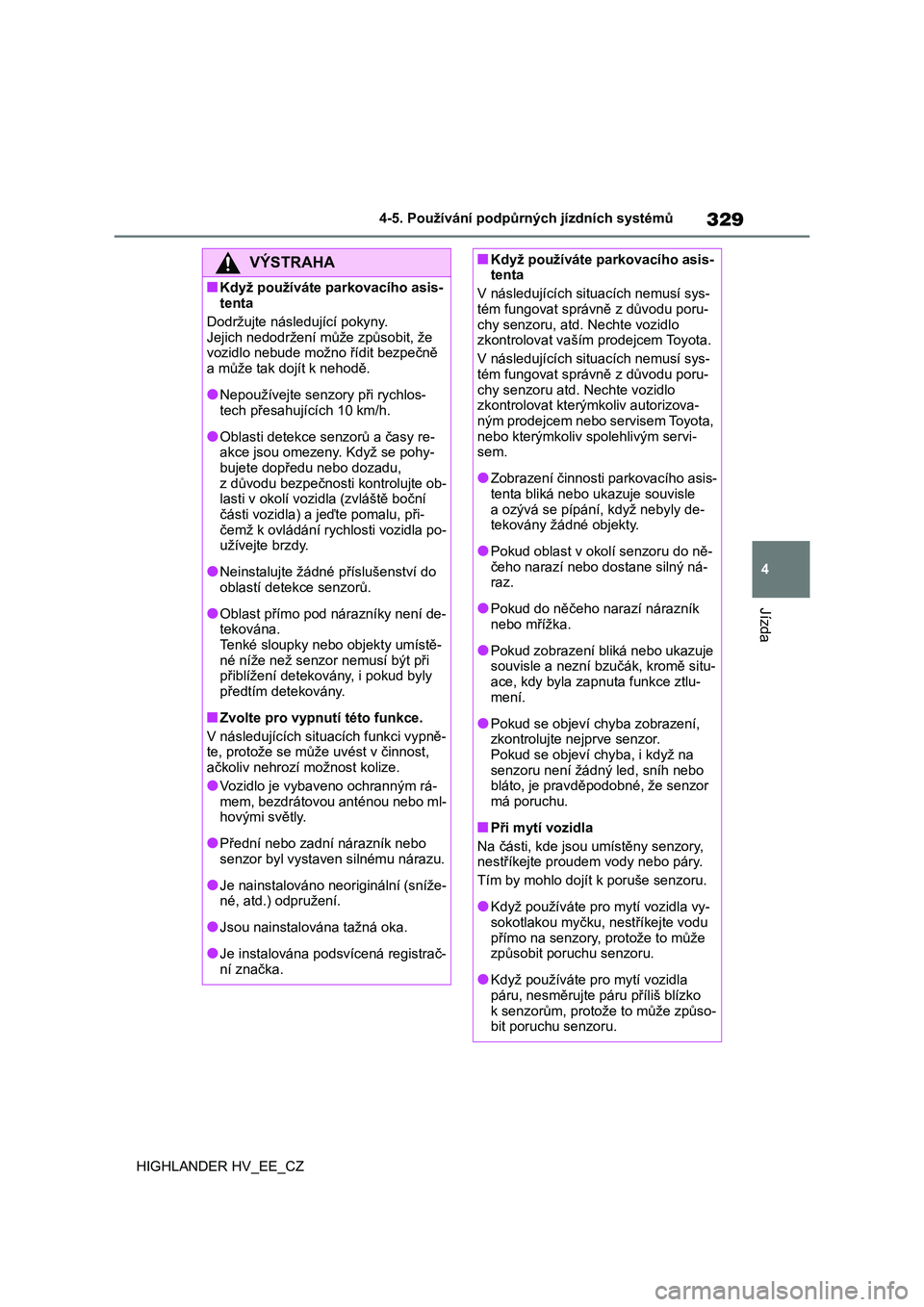

VÝSTRAHA
■Když používáte parkovacího asis-
tenta
Dodržujte následující pokyny.
Jejich nedodržení může způsobit, že vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
●Nepoužívejte senzory při rychlos-
tech přesahujících 10 km/h.
●Oblasti detekce sen zorů a časy re- akce jsou omezen y. Když se pohy-
bujete dopředu nebo dozadu,
z důvodu bezpečnosti kontrolujte ob- lasti v okolí vozidl a (zvláště boční
části vozidla) a jeďte pomalu, při-
čemž k ovládání rychlosti vozidla po- užívejte brzdy.
●Neinstalujte žádné příslušenství do oblastí dete kce senzorů.
●Oblast přímo pod nárazníky není de- tekována.
Tenké sloupky nebo objekty umístě-
né níže než senzor nemusí být při přiblížení detekovány, i pokud byly
předtím detekovány.
■Zvolte pro vypnutí této funkce.
V následujících sit uacích funkci vypně-
te, protože se může uvést v činnost,
ačkoliv nehrozí možnost kolize.
●Vozidlo je vybaveno ochranným rá- mem, bezdrátovou anténou nebo ml-
hovými světly.
●Přední nebo zadní nárazník nebo
senzor byl vystaven silnému nárazu.
●Je nainstalováno neoriginální (sníže-
né, atd.) odpružení.
●Jsou nainstalována tažná oka.
●Je instalována podsvícená registrač- ní značka.
■Když používáte parkovacího asis-tenta
V následujících situacích nemusí sys-
tém fungovat správně z důvodu poru-
chy senzoru, atd. Nechte vozidlo zkontrolovat vaším prodejcem Toyota.
V následujících situacích nemusí sys-
tém fungovat správně z důvodu poru-
chy senzoru atd. Nechte vozidlo zkontrolovat kterýmk oliv autorizova-
ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi- sem.
●Zobrazení činnosti parkovacího asis-tenta bliká nebo ukazuje souvisle
a ozývá se pípání, když nebyly de-
tekovány žádné objekty.
●Pokud oblast v oko lí senzoru do ně-
čeho narazí nebo dostane silný ná- raz.
●Pokud do něčeho narazí nárazník nebo mřížka.
●Pokud zobrazení bliká nebo ukazuje souvisle a nezní b zučák, kromě situ-
ace, kdy byla zapnuta funkce ztlu-
mení.
●Pokud se objeví chyba zobrazení,
zkontrolujte nejprve senzor. Pokud se objeví ch yba, i když na
senzoru není žádný led, sníh nebo
bláto, je pravděpodobné, že senzor má poruchu.
■Při mytí vozidla
Na části, kde jsou umístěny senzory, nestříkejte prou dem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy-
sokotlakou myčku, nestříkejte vodu přímo na senzory, protože to může
způsobit poruchu senzoru.
●Když používáte pro mytí vozidla
páru, nesměrujte páru příliš blízko
k senzorům, protož e to může způso- bit poruchu senzoru.

3304-5. Používání podpůrných jízdních systémů
HIGHLANDER HV_EE_CZ

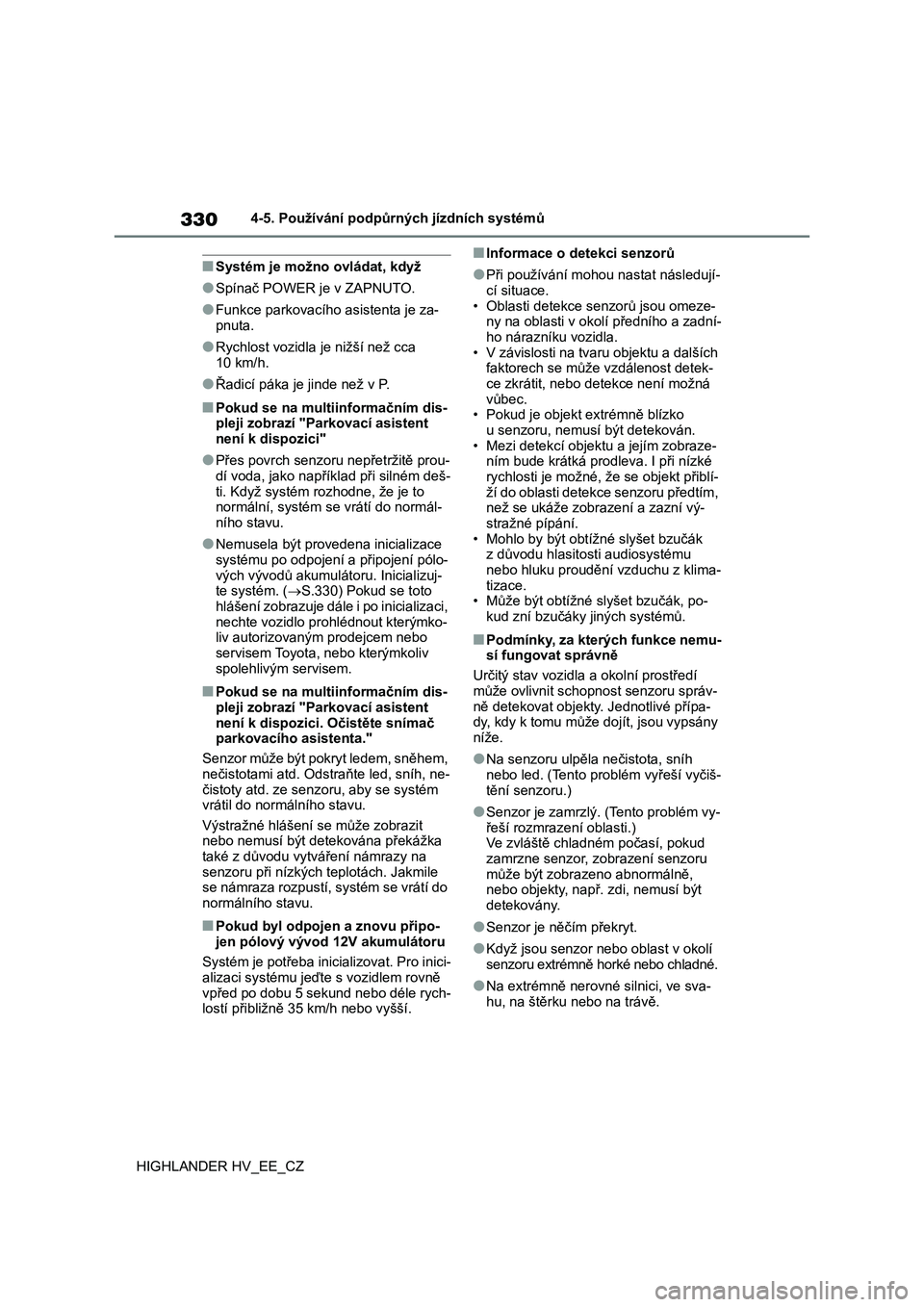

■Systém je možno ovládat, když
●Spínač POWER je v ZAPNUTO.
●Funkce parkovacího asistenta je za-
pnuta.
●Rychlost vozidla je nižší než cca
10 km/h.
●Řadicí páka je jinde než v P.
■Pokud se na multiinformačním dis-
pleji zobrazí "Parkovací asistent
není k dispozici"
●Přes povrch senzoru nepřetržitě prou-
dí voda, jako například při silném deš-
ti. Když systém rozhodne, že je to
normální, systém se vrátí do normál-
ního stavu.
●Nemusela být provedena inicializace
systému po odpojení a připojení pólo-
vých vývodů akumulátoru. Inicializuj-
te systém. (S.330) Pokud se toto
hlášení zobrazuje dále i po inicializaci,
nechte vozidlo prohlédnout kterýmko-
liv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Pokud se na multiinformačním dis-
pleji zobrazí "Parkovací asistent
není k dispozici. Očistěte snímač
parkovacího asistenta."
Senzor může být pokryt ledem, sněhem,
nečistotami atd. Odstraňte led, sníh, ne-
čistoty atd. ze senzoru, aby se systém
vrátil do normálního stavu.
Výstražné hlášení se může zobrazit
nebo nemusí být detekována překážka
také z důvodu vytváření námrazy na
senzoru při nízkých teplotách. Jakmile
se námraza rozpustí, systém se vrátí do
normálního stavu.
■Pokud byl odpojen a znovu připo-
jen pólový vývod 12V akumulátoru
Systém je potřeba inicializovat. Pro inici-
alizaci systému jeďte s vozidlem rovně
vpřed po dobu 5 sekund nebo déle rych-
lostí přibližně 35 km/h nebo vyšší.
■Informace o detekci senzorů
●Při používání mohou nastat následují-
cí situace.
• Oblasti detekce senzorů jsou omeze-
ny na oblasti v okolí předního a zadní-
ho nárazníku vozidla.
• V závislosti na tvaru objektu a dalších
faktorech se může vzdálenost detek-
ce zkrátit, nebo detekce není možná
vůbec.
• Pokud je objekt extrémně blízko
u senzoru, nemusí být detekován.
• Mezi detekcí objektu a jejím zobraze-
ním bude krátká prodleva. I při nízké
rychlosti je možné, že se objekt přiblí-
ží do oblasti detekce senzoru předtím,
než se ukáže zobrazení a zazní vý-
stražné pípání.
• Mohlo by být obtížné slyšet bzučák
z důvodu hlasitosti audiosystému
nebo hluku proudění vzduchu z klima-
tizace.
• Může být obtížné slyšet bzučák, po-
kud zní bzučáky jiných systémů.
■Podmínky, za kterých funkce nemu-
sí fungovat správně
Určitý stav vozidla a okolní prostředí
může ovlivnit schopnost senzoru správ-
ně detekovat objekty. Jednotlivé přípa-
dy, kdy k tomu může dojít, jsou vypsány
níže.
●Na senzoru ulpěla nečistota, sníh
nebo led. (Tento problém vyřeší vyčiš-
tění senzoru.)
●Senzor je zamrzlý. (Tento problém vy-
řeší rozmrazení oblasti.)
Ve zvláště chladném počasí, pokud
zamrzne senzor, zobrazení senzoru
může být zobrazeno abnormálně,
nebo objekty, např. zdi, nemusí být
detekovány.
●Senzor je něčím překryt.
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné.
●Na extrémně nerovné silnici, ve sva-
hu, na štěrku nebo na trávě.
