TOYOTA HIGHLANDER 2020 Návod na použití (in Czech)

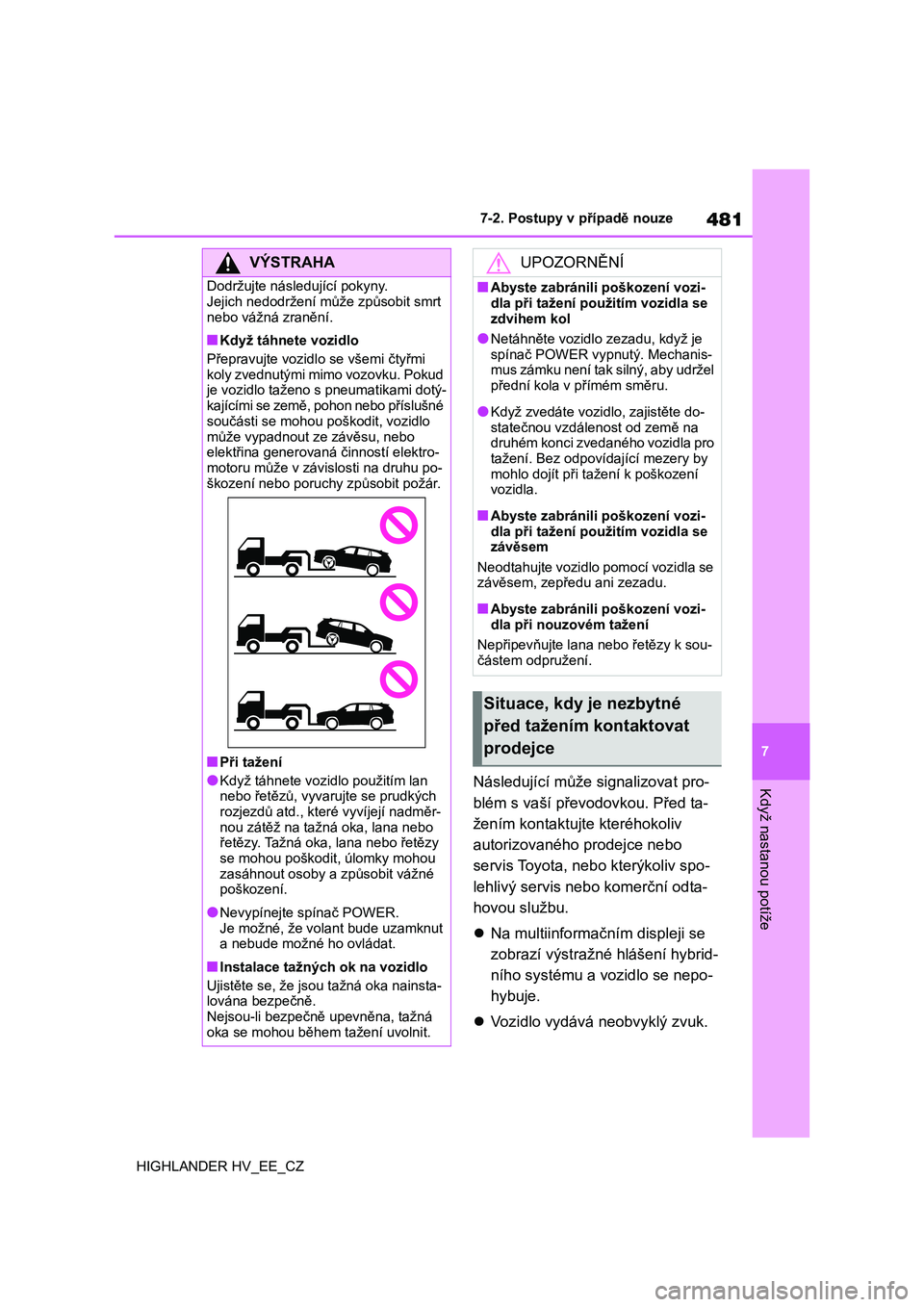

481
7
7-2. Postupy v případě nouze
Když nastanou potíže
HIGHLANDER HV_EE_CZ
Následující může signalizovat pro-
blém s vaší převodovkou. Před ta-
žením kontaktujte kteréhokoliv
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spo-
lehlivý servis neb o komerční odta-
hovou službu.
 Na multiinformačním displeji se
zobrazí výstražné hlášení hybrid-
ního systému a vozidlo se nepo-
hybuje.
 Vozidlo vydává neobvyklý zvuk.
VÝSTRAHA
Dodržujte následující pokyny. Jejich nedodržení může způsobit smrt
nebo vážná zranění.
■Když táhnete vozidlo
Přepravujte vozidl o se všemi čtyřmi
koly zvednutými mimo vozovku. Pokud je vozidlo taženo s pneumatikami dotý-
kajícími se země, pohon nebo příslušné
součásti se mohou poškodit, vozidlo
může vypadnout ze závěsu, nebo elektřina generovaná činností elektro-
motoru může v závislosti na druhu po-
škození nebo poruchy způsobit požár.
■Při tažení
●Když táhnete vozidlo použitím lan nebo řetězů, vyvarujte se prudkých
rozjezdů atd., kter é vyvíjejí nadměr-
nou zátěž na tažná oka, lana nebo řetězy. Tažná oka, lana nebo řetězy
se mohou poškodit, úlomky mohou
zasáhnout osoby a způsobit vážné poškození.
●Nevypínejte spínač POWER.
Je možné, že volant bude uzamknut
a nebude mož né ho ovládat.
■Instalace tažných ok na vozidlo
Ujistěte se, že jsou t ažná oka nainsta- lována bezpečně.
Nejsou-li bezpečně upevněna, tažná
oka se mohou během tažení uvolnit.
UPOZORNĚNÍ
■Abyste zabránili poškození vozi-
dla při tažení pou žitím vozidla se
zdvihem kol
●Netáhněte vozidlo zezadu, když je
spínač POWER vypnutý. Mechanis-
mus zámku není tak silný, aby udržel přední kola v přímém směru.
●Když zvedáte vozidl o, zajistěte do-
statečnou vzdálenost od země na druhém konci zvedaného vozidla pro
tažení. Bez odpovídající mezery by
mohlo dojít při tažení k poškození vozidla.
■Abyste zabránili poškození vozi-dla při tažení pou žitím vozidla se
závěsem
Neodtahujte vozidlo pomocí vozidla se závěsem, zepředu ani zezadu.
■Abyste zabránili poškození vozi-dla při nouzovém tažení
Nepřipevňujte lana nebo řetězy k sou-
částem odpružení.
Situace, kdy je nezbytné
před tažením kontaktovat
prodejce

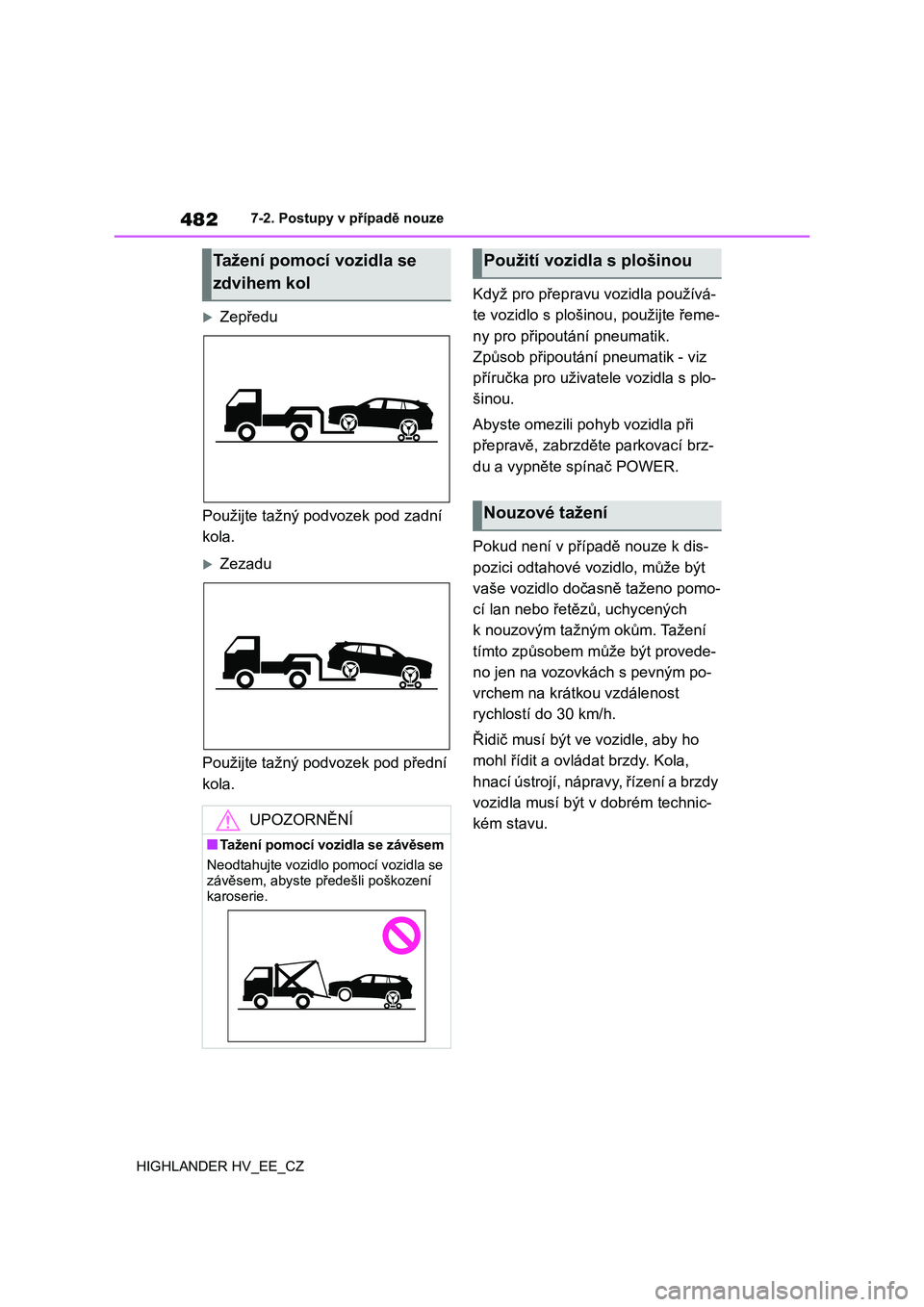

4827-2. Postupy v případě nouze
HIGHLANDER HV_EE_CZ
Zepředu
Použijte tažný podvozek pod zadní
kola.
Zezadu
Použijte tažný podvozek pod přední
kola.
Když pro přepravu vozidla používá-
te vozidlo s plošinou, použijte řeme-
ny pro připoutání pneumatik.
Způsob připoutání pneumatik - viz
příručka pro uživate le vozidla s plo-
šinou.
Abyste omezili pohyb vozidla při
přepravě, zabrzděte parkovací brz-
du a vypněte spínač POWER.
Pokud není v případě nouze k dis-
pozici odtahové vozidlo, může být
vaše vozidlo dočasně taženo pomo-
cí lan nebo řetězů, uchycených
k nouzovým tažným okům. Tažení
tímto způsobem může být provede-
no jen na vozovkách s pevným po-
vrchem na krátkou vzdálenost
rychlostí do 30 km/h.
Řidič musí být ve vozidle, aby ho
mohl řídit a ovládat brzdy. Kola,
hnací ústrojí, nápra vy, řízení a brzdy
vozidla musí být v dobrém technic-
kém stavu.
Tažení pomocí vozidla se
zdvihem kol
UPOZORNĚNÍ
■Tažení pomocí vozidla se závěsem
Neodtahujte vozidlo pomocí vozidla se závěsem, abyste př edešli poškození
karoserie.
Použití vozidla s plošinou
Nouzové tažení

483
7
7-2. Postupy v případě nouze
Když nastanou potíže
HIGHLANDER HV_EE_CZ
Aby mohlo být vaše vozidlo taženo
jiným vozidlem, m usí být k vašemu
vozidlu upevněno tažné oko. Insta-
lujte tažné oko použ itím následující-
ho postupu.
1 Vytáhněte klíč na matice kol
a tažné oko. ( S.499)
2 Vyjměte kryt tažného oka pomo-
cí plochého šroubováku.
Abyste ochránili karoserii, dejte mezi
šroubovák a karoserii hadřík, viz obrá-
zek.
3 Vložte tažné oko do otvoru a na-
šroubujte ho částečně rukou.
4 Dotáhněte tažné oko bezpečně
pomocí klíče na matice kol nebo
pevnou kovovou tyčí.
5 Bezpečně připevněte lana nebo
řetězy k tažnému oku.
Dbejte na to, abyste nepoškodili karose- rii vozidla.
6 Nastupte do taženého vozidla
a nastartujte hy bridní systém.
Pokud hybridní systém nestartuje, za- pněte spínač POWER do ZAPNUTO.
7 Přesuňte řadicí páku do N
a uvolněte parkovací brzdu.
Vypněte automatický režim. ( S.252)
Když nelze přesuno ut řadicí páku:
 S.248
■Při tažení
Pokud je hybridní systém vypnutý, ne-
funguje posilovač brzd ani řízení, takže
řízení a brzdění bude mnohem těžší než obvykle.
■Klíč na matice kol
Klíč na matice kol j e umístěn v zavaza-
dlovém prostoru. ( S.499)
Postup při nouzovém tažení

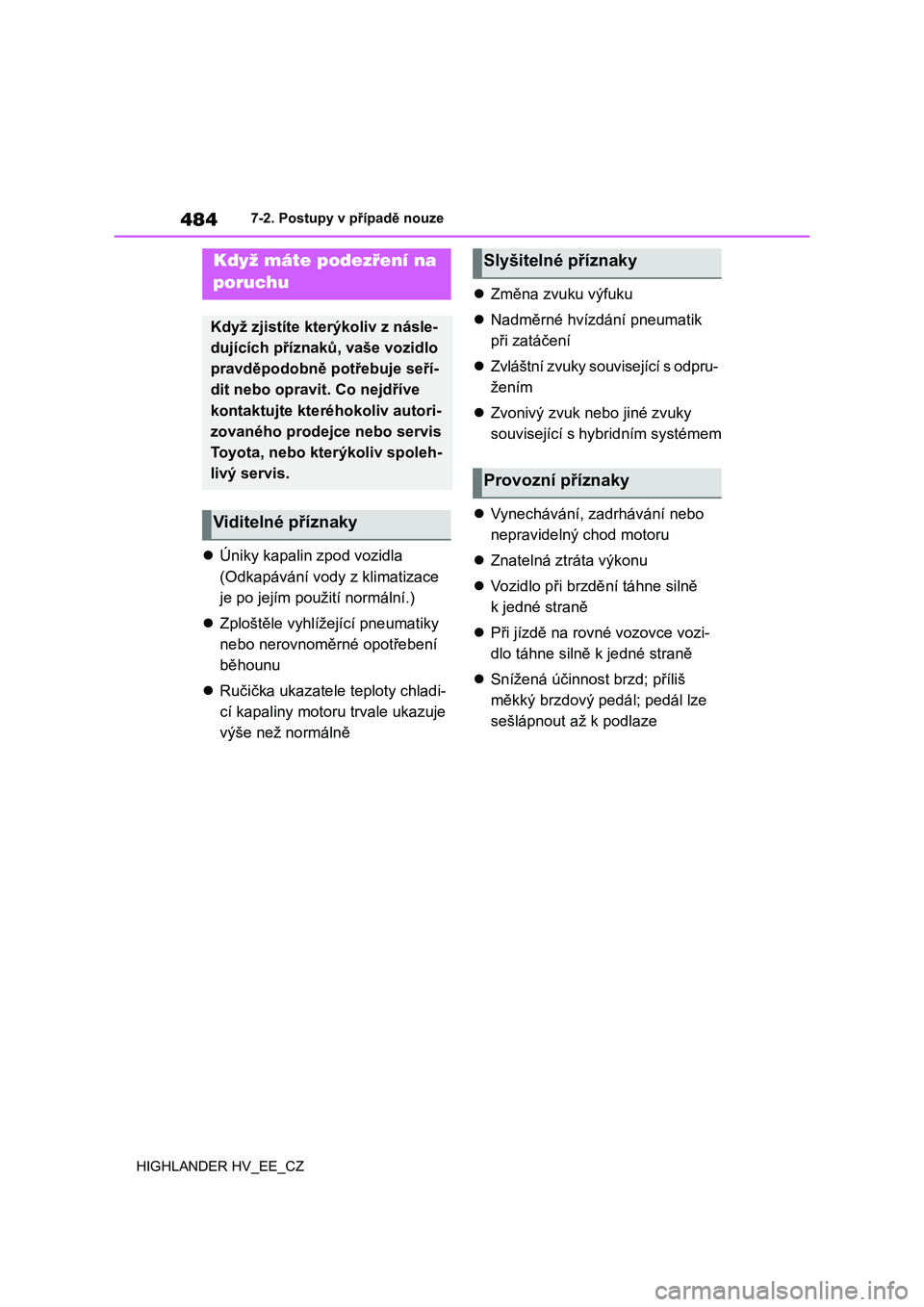

4847-2. Postupy v případě nouze
HIGHLANDER HV_EE_CZ
Úniky kapalin zpod vozidla
(Odkapávání vody z klimatizace
je po jejím použití normální.)
Zploštěle vyhlížející pneumatiky
nebo nerovnoměrné opotřebení
běhounu
Ručička ukazatele teploty chladi-
cí kapaliny motoru trvale ukazuje
výše než normálněZměna zvuku výfuku
Nadměrné hvízdání pneumatik
při zatáčení
Zvláštní zvuky související s odpru-
žením
Zvonivý zvuk nebo jiné zvuky
související s hybridním systémem
Vynechávání, zadrhávání nebo
nepravidelný chod motoru
Znatelná ztráta výkonu
Vozidlo při brzdění táhne silně
k jedné straně
Při jízdě na rovné vozovce vozi-
dlo táhne silně k jedné straně
Snížená účinnost brzd; příliš
měkký brzdový pedál; pedál lze
sešlápnout až k podlaze
Když máte podezření na
poruchu
Když zjistíte kterýkoliv z násle-
dujících příznaků, vaše vozidlo
pravděpodobně potřebuje seří-
dit nebo opravit. Co nejdříve
kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo kterýkoliv spoleh-
livý servis.
Viditelné příznaky
Slyšitelné příznaky
Provozní příznaky

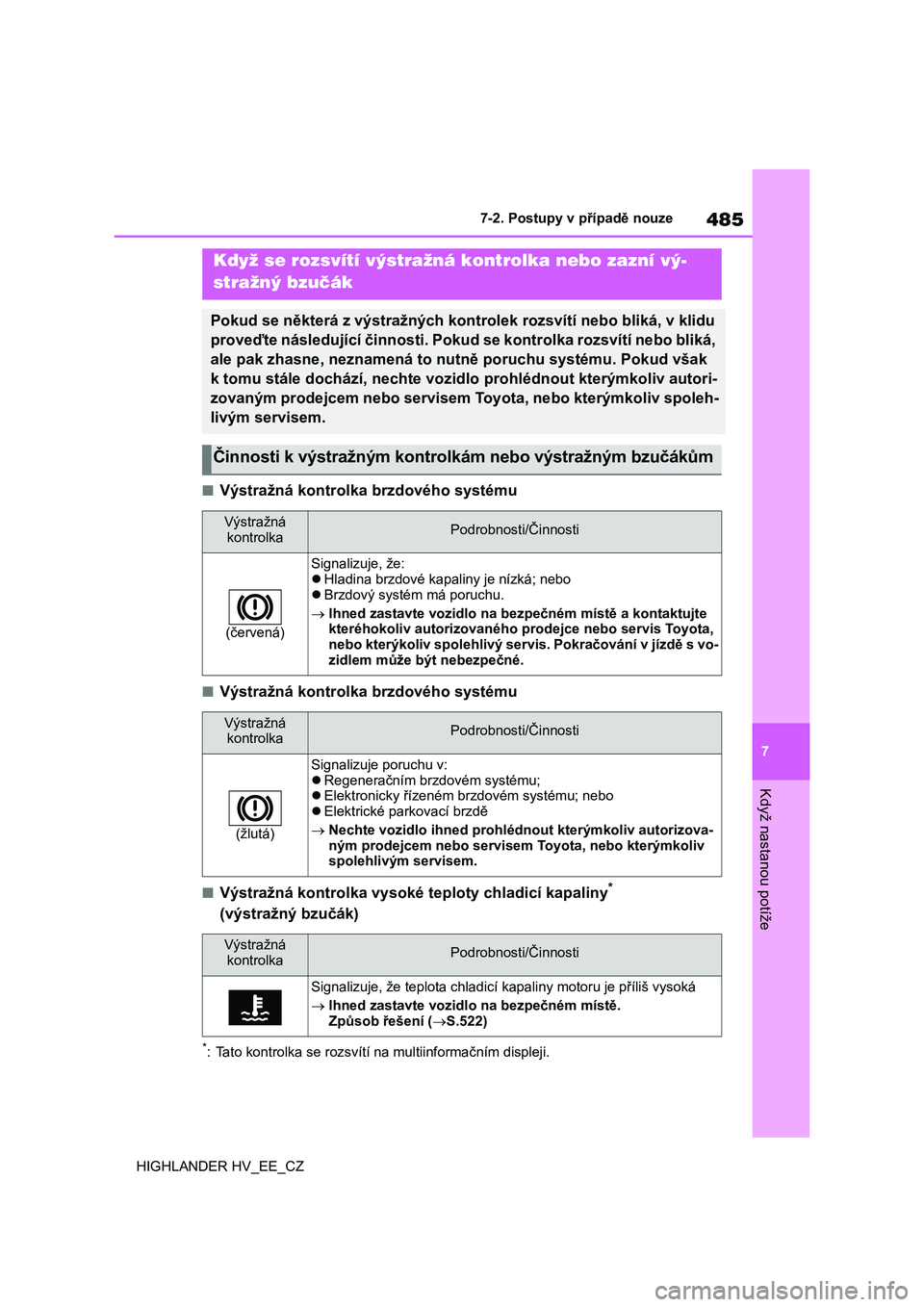

485
7
7-2. Postupy v případě nouze
Když nastanou potíže
HIGHLANDER HV_EE_CZ
■Výstražná kontrolka brzdového systému
■Výstražná kontrolka brzdového systému
■Výstražná kontrolka vysoké teploty chladicí kapaliny*
(výstražný bzučák)
*: Tato kontrolka se rozsvítí na multiinformačním displeji.
Když se rozsvítí výstražná kontrolka nebo zazní vý-
stražný bzučák
Pokud se některá z výstražných kontrolek rozsvítí nebo bliká, v klidu
proveďte následující činnosti. Pokud se kontrolka rozsvítí nebo b l iká ,
ale pak zhasne, neznamená to nu tně poruchu systému. Pokud však
k tomu stále dochází, nechte vo zidlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spoleh -
livým servisem.
Činnosti k výstražným kontrolkám nebo výstražným bzučákům
Výstražná
kontrolkaPodrobnosti/Činnosti
(červená)
Signalizuje, že:
 Hladina brzdové kapaliny je nízká; nebo
 Brzdový systém má poruchu.
 Ihned zastavte vozidlo na bezpečném místě a kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis. Pokračování v jízdě s vo-
zidlem může být nebezpečné.
Výstražná kontrolkaPodrobnosti/Činnosti
(žlutá)
Signalizuje poruchu v: Regeneračním brzdovém systému;
 Elektronicky řízeném brzdovém systému; nebo
 Elektrické parkovací brzdě
 Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje, že teplota chladicí kapaliny motoru je příliš vysoká
 Ihned zastavte vozidlo na bezpečném místě.
Způsob řešení ( S.522)

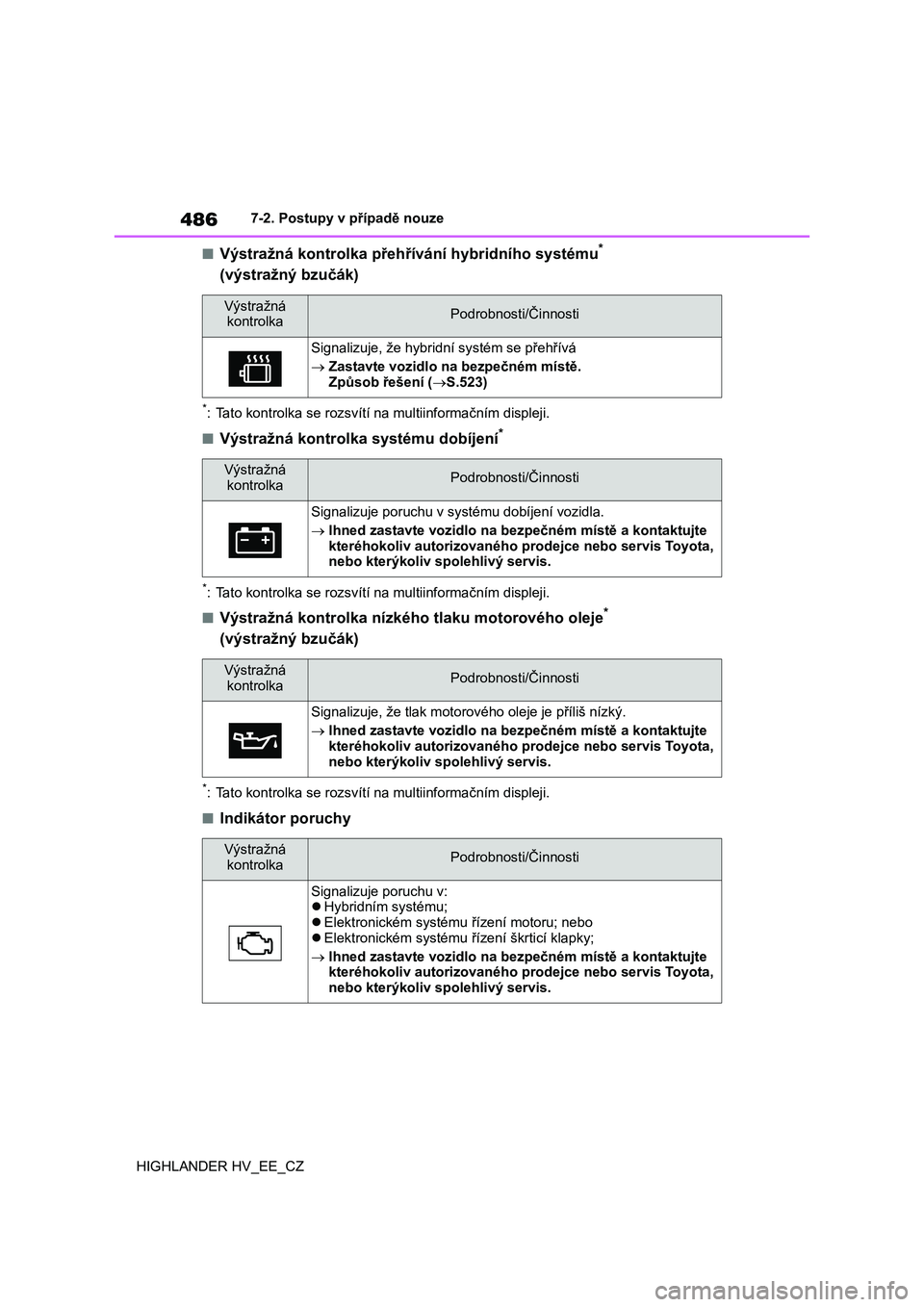

4867-2. Postupy v případě nouze
HIGHLANDER HV_EE_CZ
■Výstražná kontrolka přehřívání hybridního systému*
(výstražný bzučák)
*: Tato kontrolka se rozsvítí na multiinformačním displeji.
■Výstražná kontrolka systému dobíjení*
*: Tato kontrolka se rozsvítí na multiinformačním displeji.
■Výstražná kontrolka nízkého tlaku motorového oleje*
(výstražný bzučák)
*: Tato kontrolka se rozsvítí na multiinformačním displeji.
■Indikátor poruchy
Výstražná kontrolkaPodrobnosti/Činnosti
Signalizuje, že hybridní systém se přehřívá
 Zastavte vozidlo na bezpečném místě. Způsob řešení ( S.523)
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje poruchu v syst ému dobíjení vozidla.
 Ihned zastavte vozidlo na bezpečném místě a kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje, že tlak motorov ého oleje je příliš nízký.
 Ihned zastavte vozidlo na bezpečném místě a kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje poruchu v:
 Hybridním systému;  Elektronickém systému řízení motoru; nebo
 Elektronickém systému řízení škrticí klapky;
 Ihned zastavte vozidlo na bezpečném místě a kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.

487
7
7-2. Postupy v případě nouze
Když nastanou potíže
HIGHLANDER HV_EE_CZ
■Výstražná kontrolka SRS
■Výstražná kontrolka ABS
■Výstražná kontrolka systému Brak e Override/Výstražná kontrolka
Drive-Start Control* (výstražný bzučák)
*: Tato kontrolka se rozsvítí na multiinformačním displeji.
Výstražná kontrolkaPodrobnosti/Činnosti
Signalizuje poruchu v: Systému SRS airbagů; nebo
 Systému předepínačů bezpečnostních pásů.
 Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje poruchu v:
 ABS; nebo
 Systému brzdového asistenta.
 Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Výstražná
kontrolkaPodrobnosti/Činnosti
Když zazní bzučák:
 Systém Brake Override má poruchu;  Drive-Start Control je v činnosti;
 Drive-Start Control má poruchu; nebo
 Funkce PKSB (pro statické objekty) (je-li ve výbavě) je v činnosti
 Postupujte podle instrukcí zobrazených na multiinformač- ním displeji.
Když nezazní bzučák:
Systém Brake Overri de je v činnosti
 Uvolněte plynový pedál a sešlápněte brzdový pedál.

4887-2. Postupy v případě nouze
HIGHLANDER HV_EE_CZ
■Výstražná kontrolka systému elektrického posilovače řízení
(výstražný bzučák)
■Výstražná kontrolka nízké hladiny paliva
■Kontrolka bezpečnostního pásu řidiče a spolujezdce vpředu
(výstražný bzučák)*
*: Výstražný bzučák bezpečnostních pásů řidiče a spolujezdce vpředu:
Výstražný bzučák bezpečnostních pásů řidiče a spolujezdce vpřed u zní, aby upozor-
nil řidiče a spolujezdce vpřed u, že nejsou připoutáni svým bezpečnostním pásem.
Pokud je bezpečnostní pás rozepn utý, bzučák zní nepřerušovaně po určitou dobu poté, co vozidlo dosáhne určité rychlosti.
Výstražná kontrolkaPodrobnosti/Činnosti
(Červená/žlutá)
Signalizuje poruchu v systému EPS (Elektrický posilovač řízení).
 Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje, že množství zbývají cího paliva je přibližně 9,7 litru
nebo méně.
 Natankujte vozidlo.
Výstražná kontrolkaPodrobnosti/Činnosti
Upozorňuje řidiče a/nebo spolujez dce vpředu, aby si zapnuli bez- pečnostní pásy.
 Zapněte bezpečnostní pás.
Pokud je sedadlo spolujezdce vpředu obsazeno, je nutné
zapnout také bezpečnostní pás spolujezdce vpředu, aby se vypnula výstražná kontrol ka (výstražný bzučák).

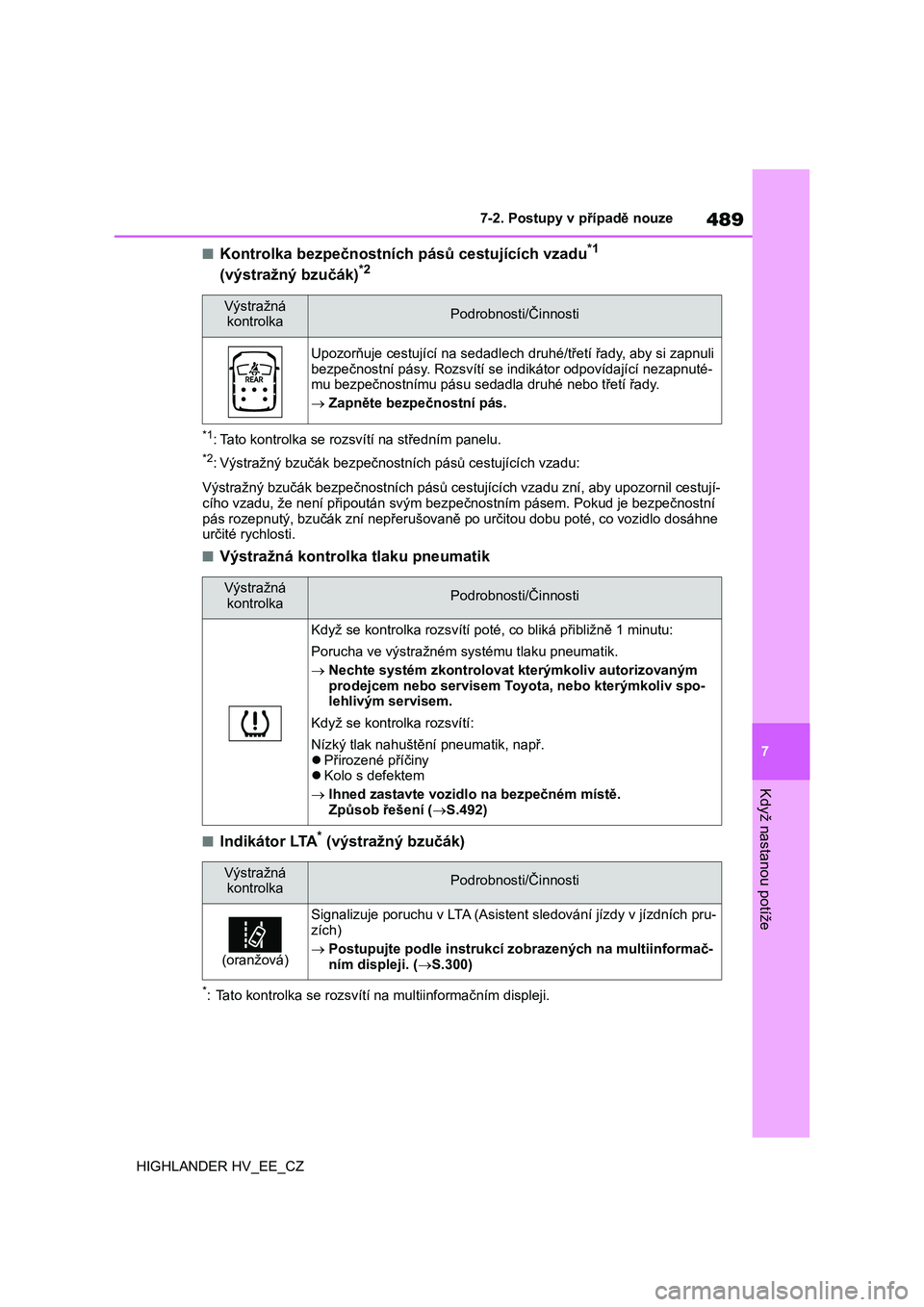

489
7
7-2. Postupy v případě nouze
Když nastanou potíže
HIGHLANDER HV_EE_CZ
■Kontrolka bezpečnostních pásů cestujících vzadu*1
(výstražný bzučák)*2
*1: Tato kontrolka se rozsv ítí na středním panelu.
*2: Výstražný bzučák bezpečnostních pásů cestujících vzadu:
Výstražný bzučák bezpečnostníc h pásů cestujících vzadu zní, aby upozornil cestují- cího vzadu, že není připoután svým bezpečnostním pásem. Pokud je bezpečnostní
pás rozepnutý, bzučák zní nepřerušovaně po určitou dobu poté, c o vozidlo dosáhne
určité rychlosti.
■Výstražná kontrolka tlaku pneumatik
■Indikátor LTA* (výstražný bzučák)
*: Tato kontrolka se rozsvítí na multiinformačním displeji.
Výstražná kontrolkaPodrobnosti/Činnosti
Upozorňuje cestující na sedadle ch druhé/třetí řady, aby si zapnuli
bezpečnostní pásy. Rozsvítí se i ndikátor odpovídající nezapnuté- mu bezpečnostnímu pásu sedadla druhé nebo třetí řady.
 Zapněte bezpečnostní pás.
Výstražná kontrolkaPodrobnosti/Činnosti
Když se kontrolka rozsvítí poté, co bliká přibližně 1 minutu:
Porucha ve výstražném systému tlaku pneumatik.
 Nechte systém zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spo- lehlivým servisem.
Když se kontrolka rozsvítí:
Nízký tlak nahuštění pneumatik, např.
 Přirozené příčiny  Kolo s defektem
 Ihned zastavte vozidlo na bezpečném místě.
Způsob řešení ( S.492)
Výstražná
kontrolkaPodrobnosti/Činnosti
(oranžová)
Signalizuje poruchu v LTA (Asiste nt sledování jízdy v jízdních pru-
zích)
 Postupujte podle instrukcí zobrazených na multiinformač-
ním displeji. ( S.300)

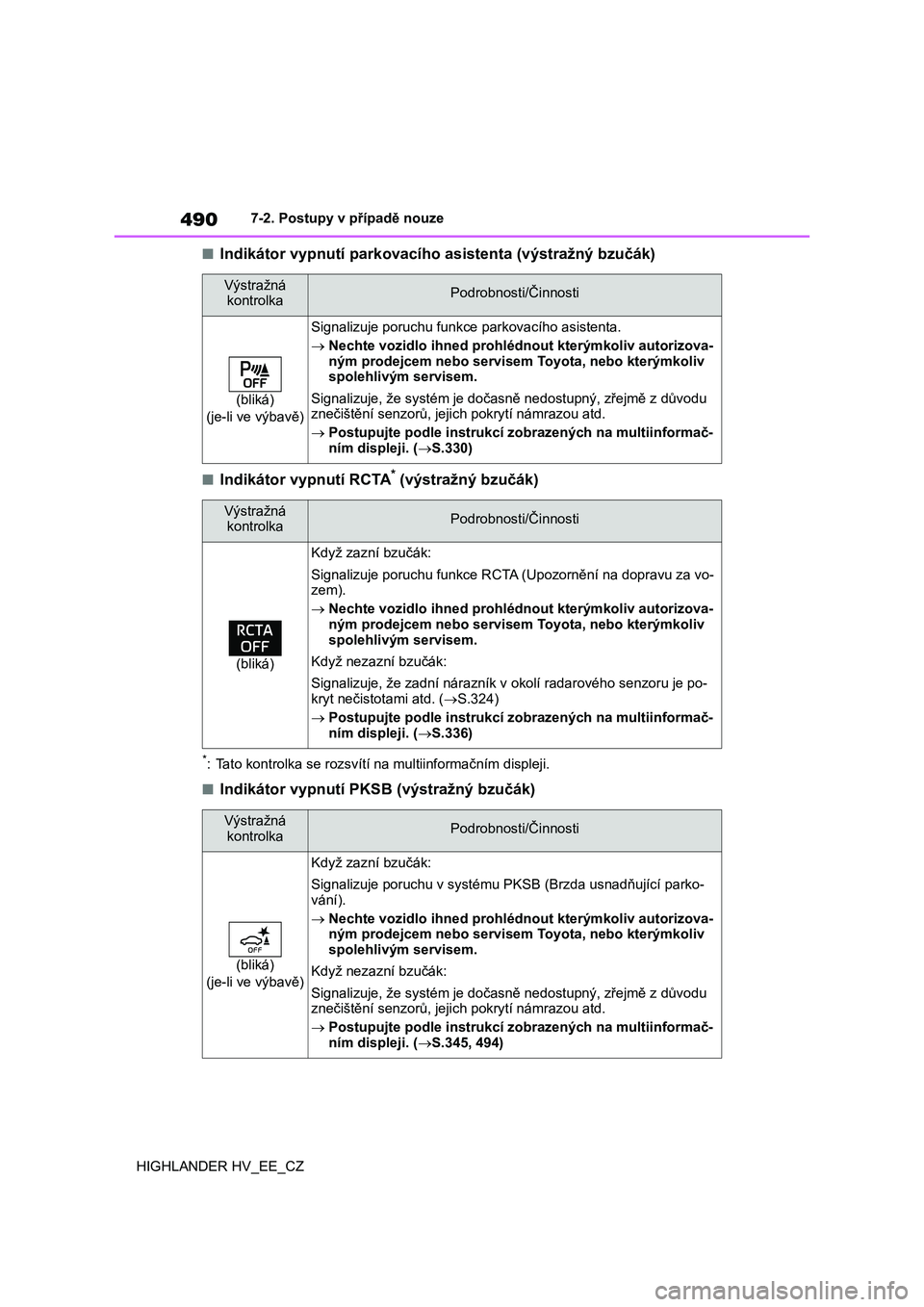

4907-2. Postupy v případě nouze
HIGHLANDER HV_EE_CZ
■Indikátor vypnutí parkovacího asistenta (výstražný bzučák)
■Indikátor vypnutí RCTA* (výstražný bzučák)
*: Tato kontrolka se rozsvítí na multiinformačním displeji.
■Indikátor vypnutí PKSB (výstražný bzučák)
Výstražná kontrolkaPodrobnosti/Činnosti
(bliká)
(je-li ve výbavě)
Signalizuje poruchu funkce parkovacího asistenta.
 Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Signalizuje, že systém j e dočasně nedostupný, zřejmě z důvodu
znečištění senzorů, jejic h pokrytí námrazou atd.
 Postupujte podle instrukcí zobrazených na multiinformač-
ním displeji. ( S.330)
Výstražná kontrolkaPodrobnosti/Činnosti
(bliká)
Když zazní bzučák:
Signalizuje poruchu funkce RCTA ( Upozornění na dopravu za vo-
zem).
 Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Když nezazní bzučák:
Signalizuje, že zadní nárazník v okolí radarového senzoru je po- kryt nečistotami atd. ( S.324)
 Postupujte podle instrukcí zobrazených na multiinformač-
ním displeji. ( S.336)
Výstražná kontrolkaPodrobnosti/Činnosti
(bliká)
(je-li ve výbavě)
Když zazní bzučák:
Signalizuje poruchu v systému PKSB (Brzda usnadňující parko-
vání).
 Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
Když nezazní bzučák:
Signalizuje, že systém j e dočasně nedostupný, zřejmě z důvodu
znečištění senzorů, jejic h pokrytí námrazou atd.
 Postupujte podle instrukcí zobrazených na multiinformač- ním displeji. ( S.345, 494)
