TOYOTA HIGHLANDER 2020 Návod na použití (in Czech)

531
8
8-1. Technické údaje
Technické údaje vozidla
HIGHLANDER HV_EE_CZ

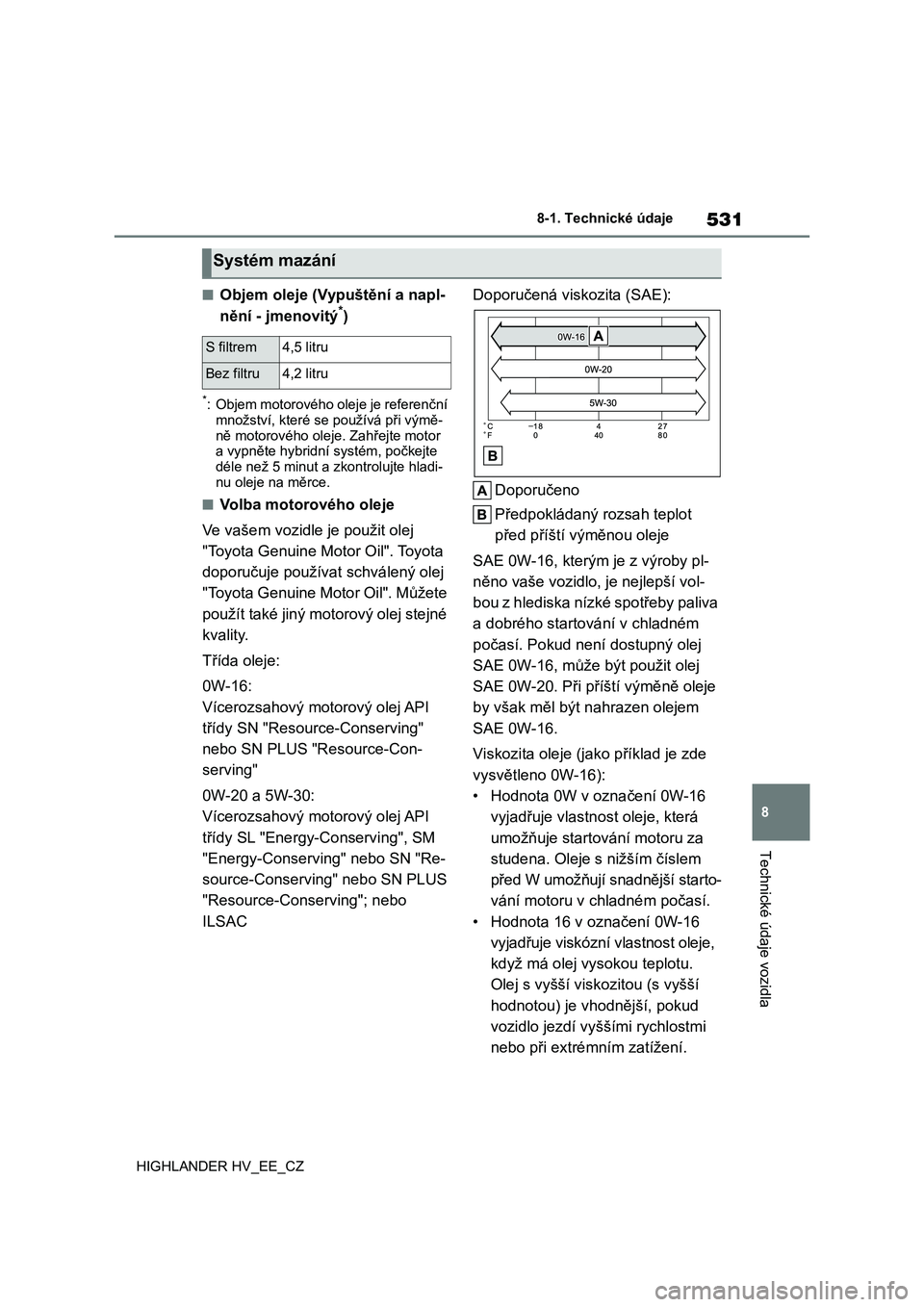

■Objem oleje (Vypuštění a napl-
nění - jmenovitý*)
*: Objem motorového oleje je referenční
množství, které se používá při výmě- ně motorového olej e. Zahřejte motor
a vypněte hybridn í systém, počkejte
déle než 5 minut a zkontrolujte hladi- nu oleje na měrce.
■Volba motorového oleje
Ve vašem vozidle je použit olej
"Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej
"Toyota Genuine Motor Oil". Můžete
použít také jiný motorový olej stejné
kvality.
Třída oleje:
0W-16:
Vícerozsahový motorový olej API
třídy SN "Resource-Conserving"
nebo SN PLUS "Resource-Con-
serving"
0W-20 a 5W-30:
Vícerozsahový motorový olej API
třídy SL "Energy-Conserving", SM
"Energy-Conserving" nebo SN "Re-
source-Conserving" nebo SN PLUS
"Resource-Conserving"; nebo
ILSAC
Doporučená viskozita (SAE):
Doporučeno
Předpokládaný rozsah teplot
před příští výměnou oleje
SAE 0W-16, kterým je z výroby pl-
něno vaše vozidlo, je nejlepší vol-
bou z hlediska nízké spotřeby paliva
a dobrého startování v chladném
počasí. Pokud není dostupný olej
SAE 0W-16, m ůže být použit olej
SAE 0W-20. Při pří ští výměně oleje
by však měl být nahrazen olejem
SAE 0W-16.
Viskozita oleje (jako příklad je zde
vysvětleno 0W-16):
• Hodnota 0W v označení 0W-16
vyjadřuje vlastnost oleje, která
umožňuje startování motoru za
studena. Oleje s nižším číslem
před W umožňují snadnější starto-
vání motoru v chladném počasí.
• Hodnota 16 v označení 0W-16
vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu.
Olej s vyšší viskozitou (s vyšší
hodnotou) je vh odnější, pokud
vozidlo jezdí vyššími rychlostmi
nebo při extrémním zatížení.
Systém mazání
S filtrem4,5 litru
Bez filtru4,2 litru

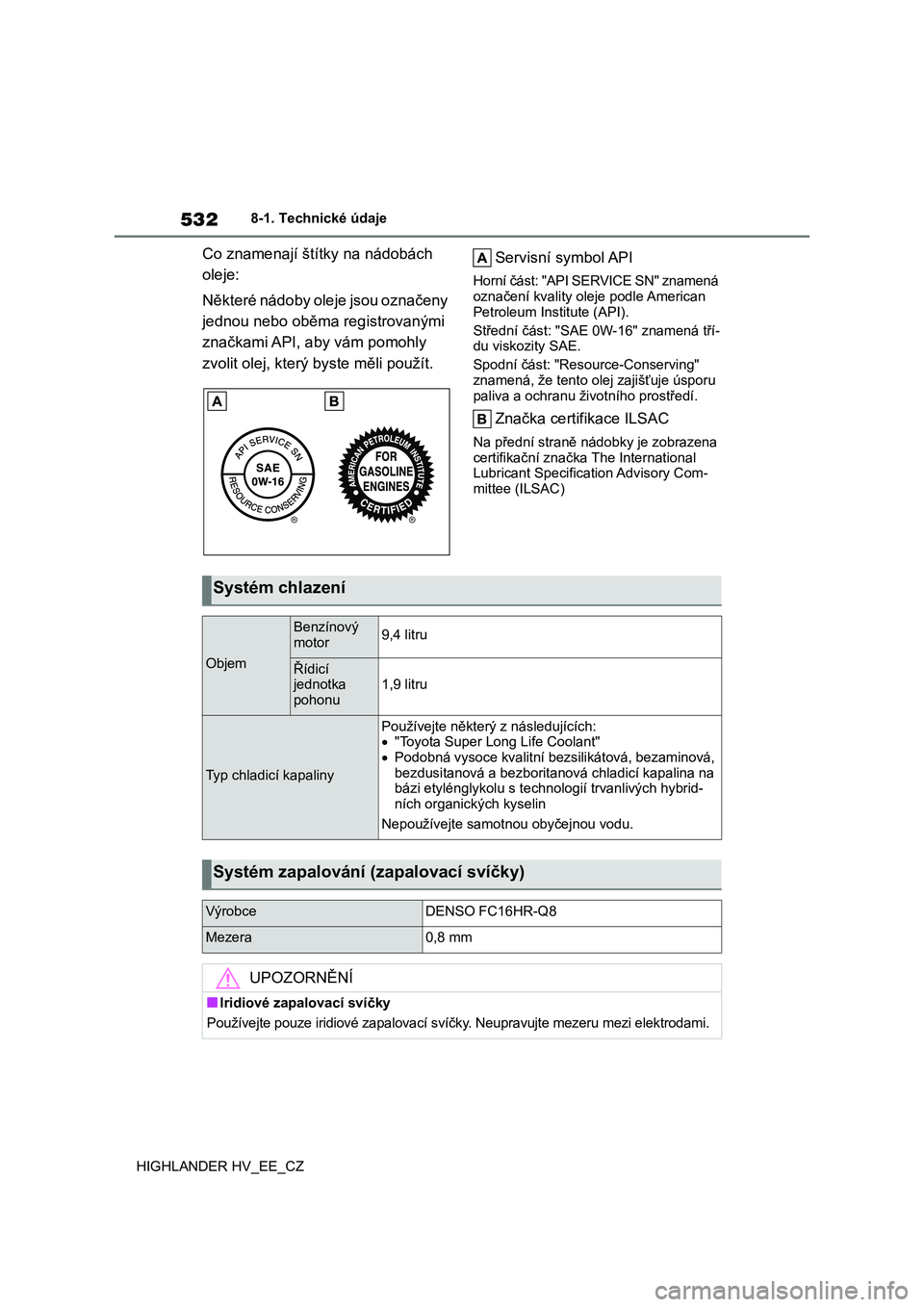

5328-1. Technické údaje
HIGHLANDER HV_EE_CZ
Co znamenají štítky na nádobách
oleje:
Některé nádoby oleje jsou označeny
jednou nebo oběma registrovanými
značkami API, aby vám pomohly
zvolit olej, který byste měli použít.
Servisní symbol API
Horní část: "API SERVICE SN" znamená
označení kvality oleje podle American Petroleum Institute (API).
Střední část: "SAE 0W -16" znamená tří-
du viskozity SAE.
Spodní část: "Resource-Conserving"
znamená, že tento olej zajišťuje úsporu paliva a ochranu ži votního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The International
Lubricant Specification Advisory Com-
mittee (ILSAC)
Systém chlazení
Objem
Benzínový
motor9,4 litru
Řídicí
jednotka pohonu1,9 litru
Typ chladicí kapaliny
Používejte některý z následujících: "Toyota Super Long Life Coolant"
 Podobná vysoce kvalitní bezsilikátová, bezaminová,
bezdusitanová a bezborit anová chladicí kapalina na bázi etylénglykolu s technologií trvanlivých hybrid-
ních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování (zapalovací svíčky)
VýrobceDENSO FC16HR-Q8
Mezera0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapal ovací svíčky. Neupravujte mezeru mezi elektrodami.

533
8
8-1. Technické údaje
Technické údaje vozidla
HIGHLANDER HV_EE_CZ
*: Objem kapaliny je referenční množství. Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kte rýkoliv spolehlivý servis.
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kte rýkoliv spolehlivý servis.

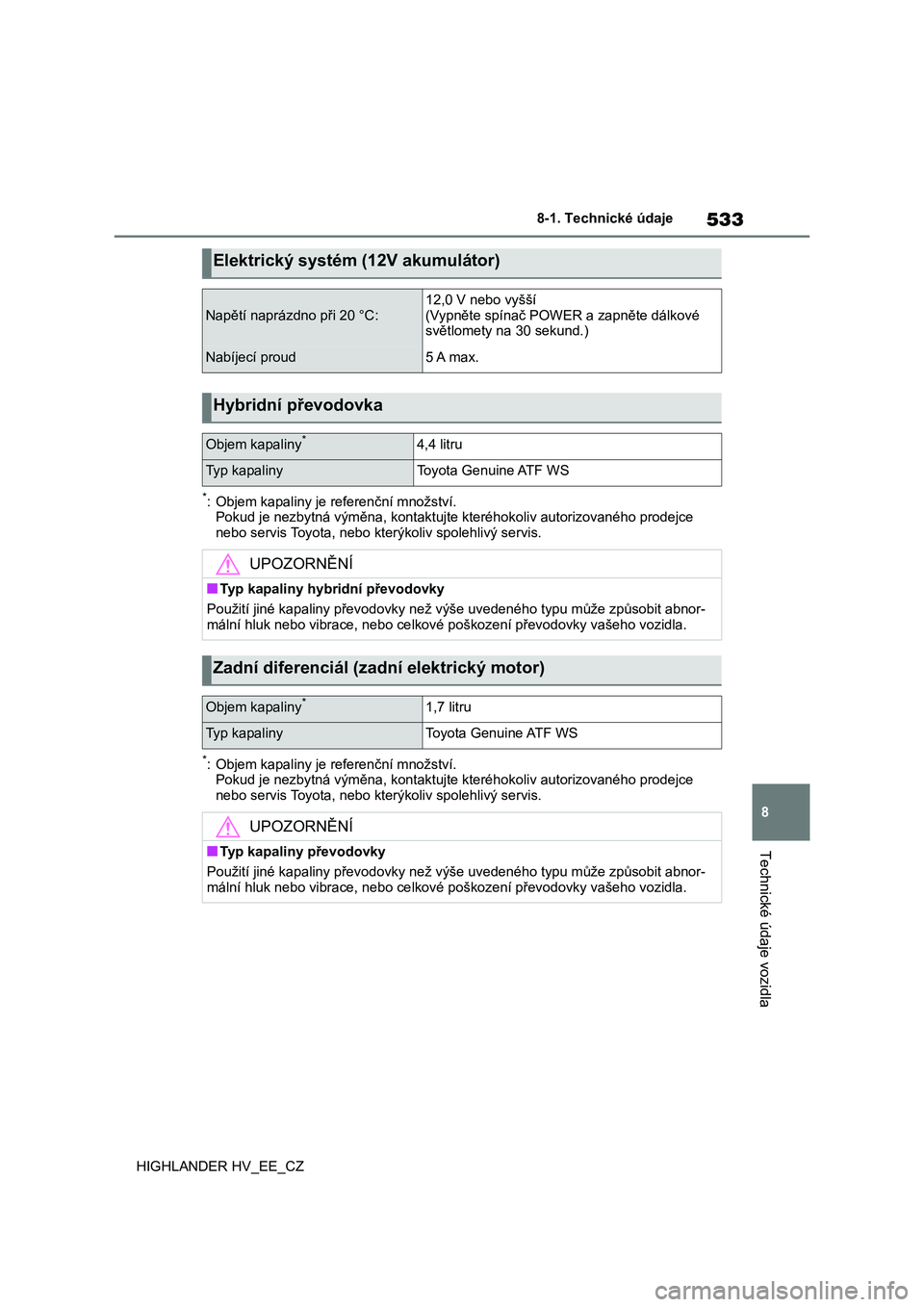

Elektrický systém (12V akumulátor)
Napětí naprázdno při 20 °C:
12,0 V nebo vyšší
(Vypněte spínač POWER a zapněte dálkové světlomety na 30 sekund.)
Nabíjecí proud5 A max.
Hybridní převodovka
Objem kapaliny*4,4 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny hybridní převodovky
Použití jiné kapaliny převodo vky než výše uvedeného typu může způsobit abnor- mální hluk nebo vibrace, nebo ce lkové poškození převodovky vašeho vozidla.
Zadní diferenciál (zadní elektrický motor)
Objem kapaliny*1,7 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny převodovky
Použití jiné kapaliny převodo vky než výše uvedeného typu může způsobit abnor-
mální hluk nebo vibrace, nebo ce lkové poškození převodovky vašeho vozidla.

5348-1. Technické údaje
HIGHLANDER HV_EE_CZ
*: Minimální mezera pedálu při sešlápnutí silou 300 N při běhu motoru
18palcové pneumatiky (pro Ukrajinu, Ázerbájdžán a Gruzii)

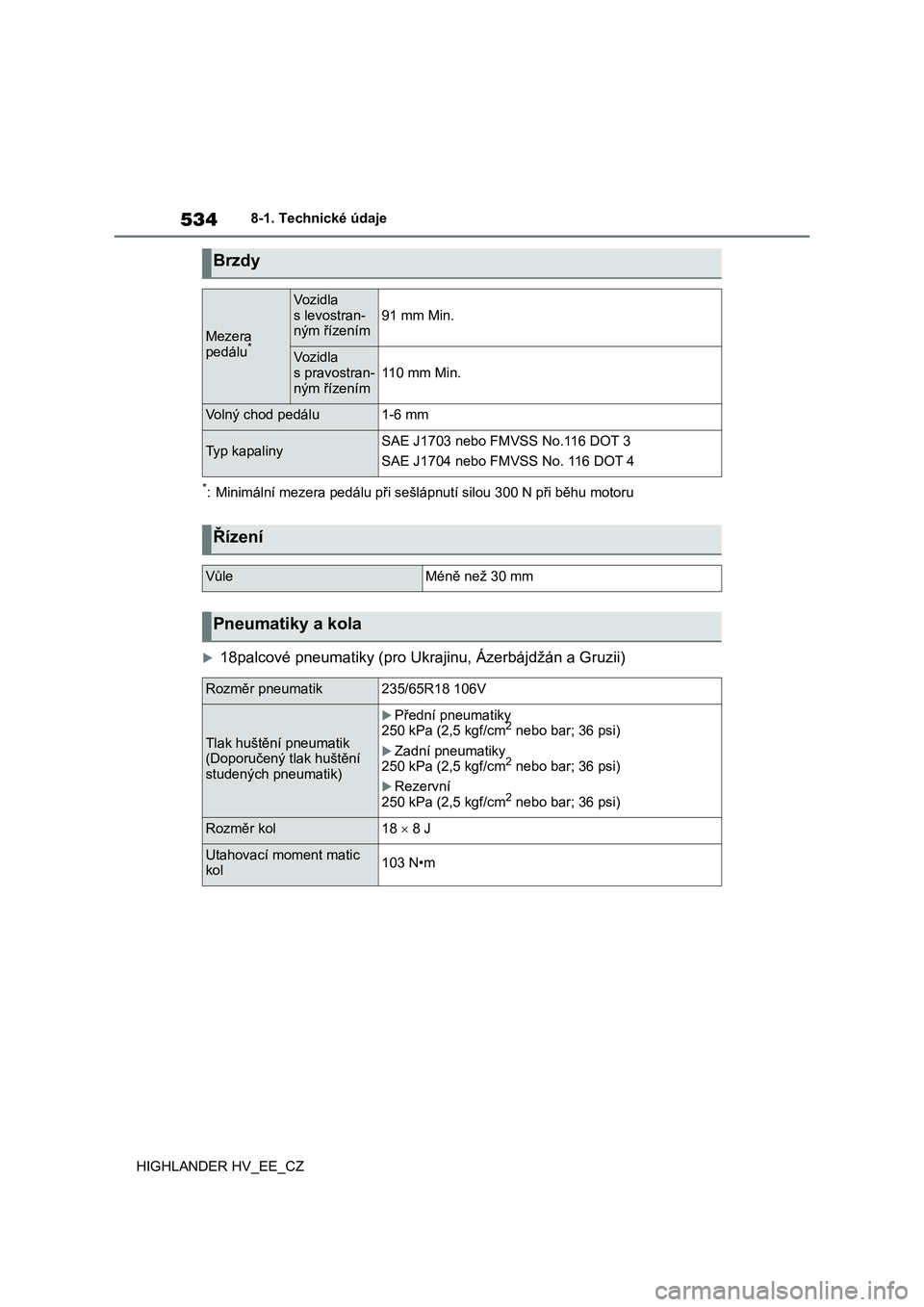

Brzdy
Mezera
pedálu*
Vo z i d l a
s levostran-
ným řízením
91 mm Min.
Vo z i d l a
s pravostran-
ným řízením110 mm Min.
Volný chod pedálu1-6 mm
Typ kapalinySAE J1703 nebo FMVSS No.116 DOT 3
SAE J1704 nebo FMVSS No. 116 DOT 4
Řízení
VůleMéně než 30 mm
Pneumatiky a kola
Rozměr pneumatik235/65R18 106V
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)
Přední pneumatiky
250 kPa (2,5 kgf/cm2 nebo bar; 36 psi)
Zadní pneumatiky
250 kPa (2,5 kgf/cm2 nebo bar; 36 psi)
Rezervní
250 kPa (2,5 kgf/cm2 nebo bar; 36 psi)
Rozměr kol18  8 J
Utahovací moment matic
kol103 N•m

535
8 8-1. Technické údaje
Technické údaje vozidla
HIGHLANDER HV_EE_CZ

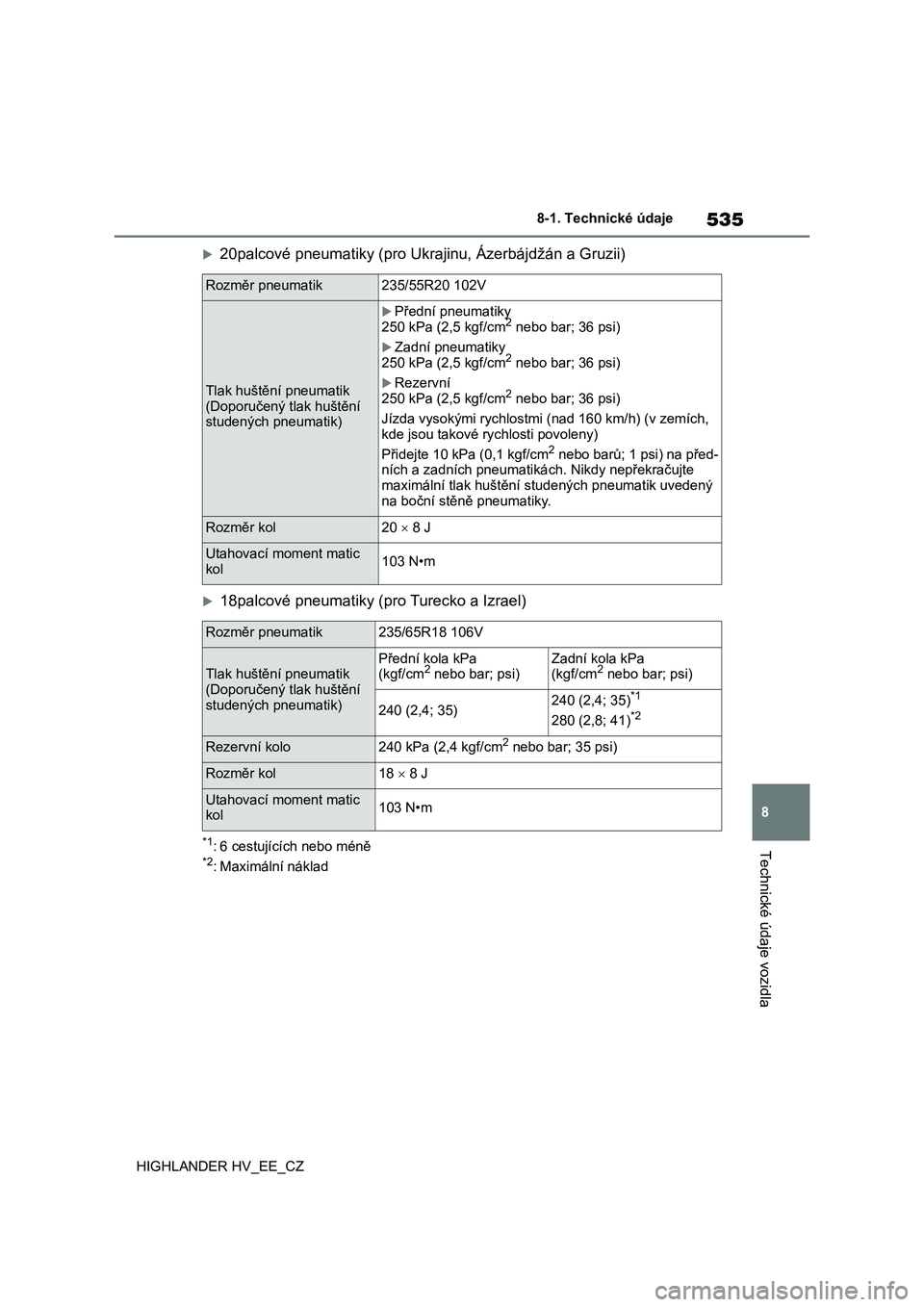

20palcové pneumatiky (pro Ukrajinu, Ázerbájdžán a Gruzii)
18palcové pneumatiky (pro Turecko a Izrael)
*1: 6 cestujících nebo méně*2: Maximální náklad
Rozměr pneumatik235/55R20 102V
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)
Přední pneumatiky
250 kPa (2,5 kgf/cm2 nebo bar; 36 psi)
Zadní pneumatiky
250 kPa (2,5 kgf/cm2 nebo bar; 36 psi)
Rezervní
250 kPa (2,5 kgf/cm2 nebo bar; 36 psi)
Jízda vysokými rychlostmi (nad 160 km/h) (v zemích,
kde jsou takové rychlosti povoleny)
Přidejte 10 kPa (0,1 kgf/cm
2 nebo barů; 1 psi) na před-
ních a zadních pneumatikách. Nikdy nepřekračujte
maximální tlak huštění studených pneumatik uvedený
na boční stěně pneumatiky.
Rozměr kol20  8 J
Utahovací moment matic
kol103 N•m
Rozměr pneumatik235/65R18 106V
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)
Přední kola kPa
(kgf/cm2 nebo bar; psi)
Zadní kola kPa
(kgf/cm2 nebo bar; psi)
240 (2,4; 35)240 (2,4; 35)*1
280 (2,8; 41)*2
Rezervní kolo240 kPa (2,4 kgf/cm2 nebo bar; 35 psi)
Rozměr kol18  8 J
Utahovací moment matic
kol103 N•m

5368-1. Technické údaje
HIGHLANDER HV_EE_CZ

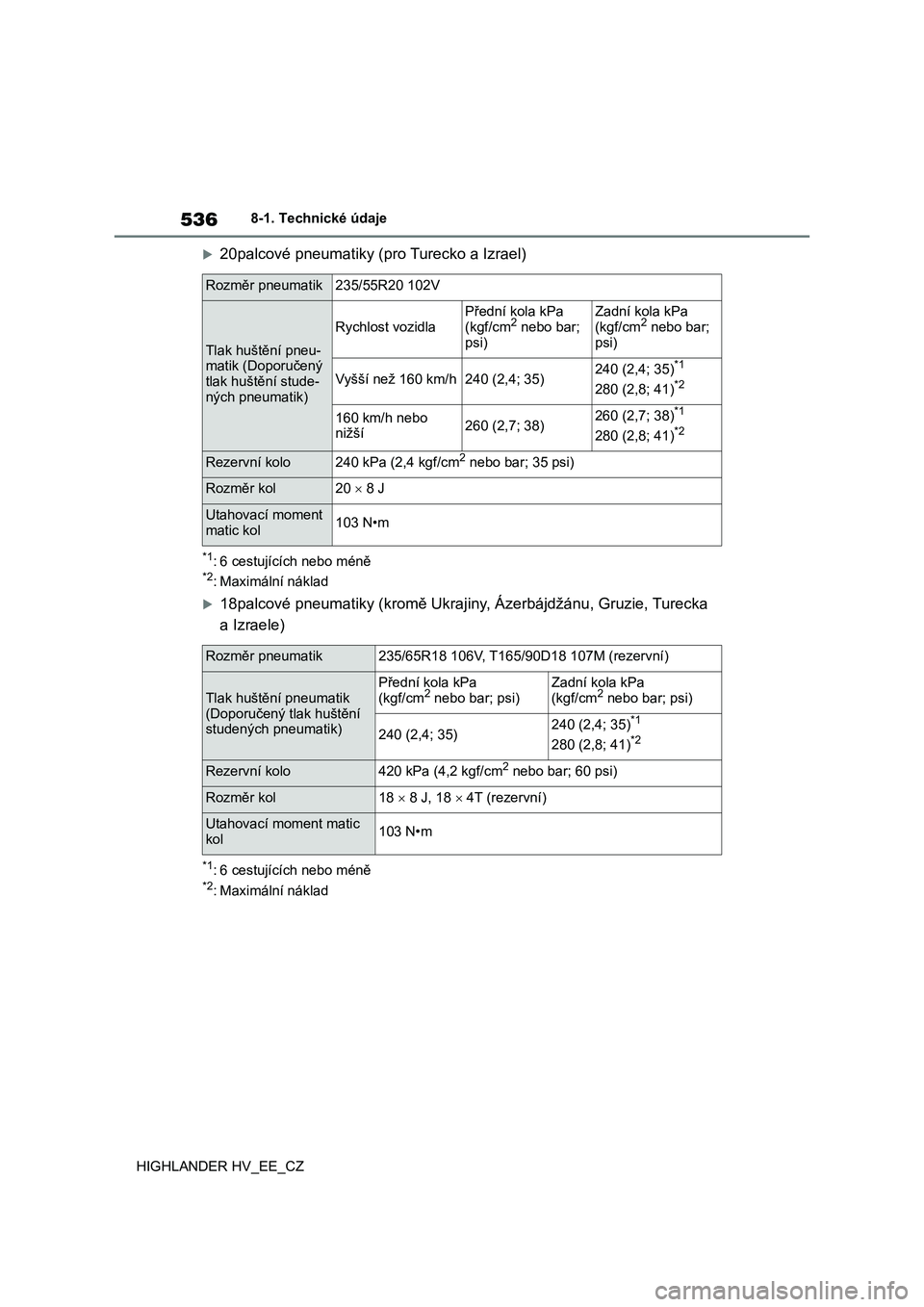

20palcové pneumatiky (pro Turecko a Izrael)
*1: 6 cestujících nebo méně*2: Maximální náklad
18palcové pneumatiky (kromě Ukrajiny, Ázerbájdžánu, Gruzie, Turecka
a Izraele)
*1: 6 cestujících nebo méně*2: Maximální náklad
Rozměr pneumatik235/55R20 102V
Tlak huštění pneu-
matik (Doporučený
tlak huštění stude-
ných pneumatik)
Rychlost vozidla
Přední kola kPa
(kgf/cm2 nebo bar;
psi)
Zadní kola kPa
(kgf/cm2 nebo bar;
psi)
Vyšší než 160 km/h240 (2,4; 35)240 (2,4; 35)*1
280 (2,8; 41)*2
160 km/h nebo
nižší260 (2,7; 38)260 (2,7; 38)*1
280 (2,8; 41)*2
Rezervní kolo240 kPa (2,4 kgf/cm2 nebo bar; 35 psi)
Rozměr kol20  8 J
Utahovací moment
matic kol103 N•m
Rozměr pneumatik235/65R18 106V, T165/90D18 107M (rezervní)
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)
Přední kola kPa
(kgf/cm2 nebo bar; psi)
Zadní kola kPa
(kgf/cm2 nebo bar; psi)
240 (2,4; 35)240 (2,4; 35)*1
280 (2,8; 41)*2
Rezervní kolo420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol18  8 J, 18  4T (rezervní)
Utahovací moment matic
kol103 N•m

537
8 8-1. Technické údaje
Technické údaje vozidla
HIGHLANDER HV_EE_CZ

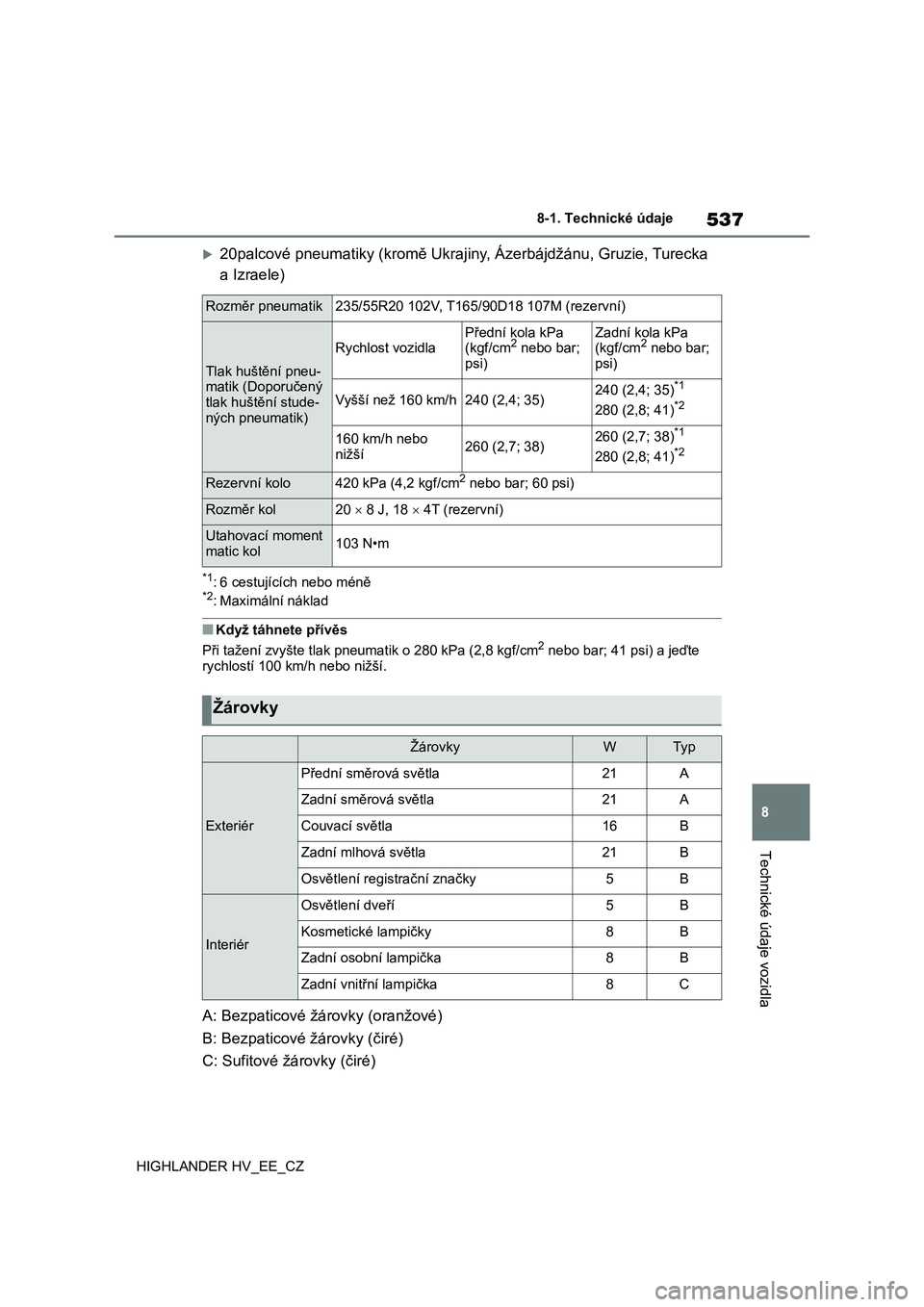

20palcové pneumatiky (kromě Ukrajiny, Ázerbájdžánu, Gruzie, Turecka
a Izraele)
*1: 6 cestujících nebo méně*2: Maximální náklad
■Když táhnete přívěs
Při tažení zvyšte tlak pneumatik o 280 kPa (2,8 kgf/cm2 nebo bar; 41 psi) a jeďte
rychlostí 100 km/h nebo nižší.
A: Bezpaticové žárovky (oranžové)
B: Bezpaticové žárovky (čiré)
C: Sufitové žárovky (čiré)
Rozměr pneumatik235/55R20 102V, T165/90D18 107M (rezervní)
Tlak huštění pneu-
matik (Doporučený
tlak huštění stude-
ných pneumatik)
Rychlost vozidla
Přední kola kPa
(kgf/cm2 nebo bar;
psi)
Zadní kola kPa
(kgf/cm2 nebo bar;
psi)
Vyšší než 160 km/h240 (2,4; 35)240 (2,4; 35)*1
280 (2,8; 41)*2
160 km/h nebo
nižší260 (2,7; 38)260 (2,7; 38)*1
280 (2,8; 41)*2
Rezervní kolo420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol20  8 J, 18  4T (rezervní)
Utahovací moment
matic kol103 N•m
Žárovky
ŽárovkyWTy p
Exteriér
Přední směrová světla21A
Zadní směrová světla21A
Couvací světla16B
Zadní mlhová světla21B
Osvětlení registrační značky5B
Interiér
Osvětlení dveří5B
Kosmetické lampičky8B
Zadní osobní lampička8B
Zadní vnitřní lampička8C

5388-1. Technické údaje
HIGHLANDER HV_EE_CZ

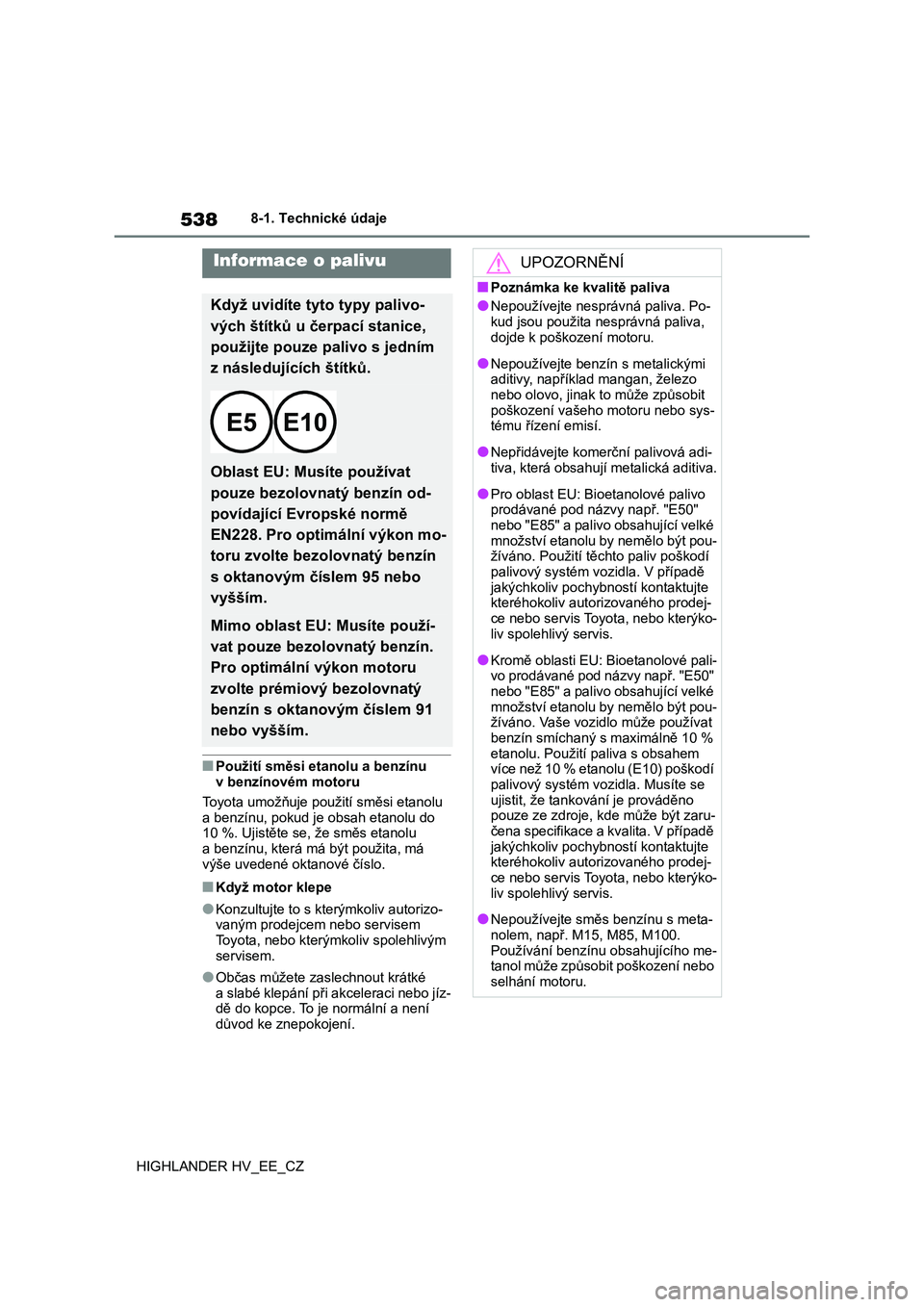

■Použití směsi etanolu a benzínu
v benzínovém motoru
Toyota umožňuje použití směsi etanolu
a benzínu, pokud je obsah etanolu do 10 %. Ujistěte se, že směs etanolu
a benzínu, která má být použita, má
výše uvedené oktanové číslo.
■Když motor klepe
●Konzultujte to s kterýmkoliv autorizo-
vaným prodejcem nebo servisem Toyota, nebo kterým koliv spolehlivým
servisem.
●Občas můžete zas lechnout krátké
a slabé klepání při akceleraci nebo jíz-
dě do kopce. To je normální a není důvod ke znepokojení.
Informace o palivu
Když uvidíte tyto typy palivo-
vých štítků u čerpací stanice,
použijte pouze palivo s jedním
z následujících štítků.
Oblast EU: Musíte používat
pouze bezolovnatý benzín od-
povídající Evropské normě
EN228. Pro optimální výkon mo-
toru zvolte bezo lovnatý benzín
s oktanovým číslem 95 nebo
vyšším.
Mimo oblast EU: Musíte použí-
vat pouze bezolovnatý benzín.
Pro optimální výkon motoru
zvolte prémiový bezolovnatý
benzín s oktanovým číslem 91
nebo vyšším.
UPOZORNĚNÍ
■Poznámka ke kvalitě paliva
●Nepoužívejte nesprávná paliva. Po-
kud jsou použita nesprávná paliva,
dojde k poškození motoru.
●Nepoužívejte ben zín s metalickými
aditivy, například mangan, železo nebo olovo, jinak to může způsobit
poškození vašeho motoru nebo sys-
tému řízení emisí.
●Nepřidávejte komerční palivová adi-
tiva, která obsahují metalická aditiva.
●Pro oblast EU: Bioetanolové palivo
prodávané pod názvy např. "E50"
nebo "E85" a palivo obsahující velké množství etanolu by nemělo být pou-
žíváno. Použití těchto paliv poškodí
palivový systém vozidla. V případě jakýchkoliv pochybností kontaktujte
kteréhokoliv autor izovaného prodej-
ce nebo servis Toyota, nebo kterýko- liv spolehlivý servis.
●Kromě oblasti EU: Bioetanolové pali-vo prodávané pod názvy např. "E50"
nebo "E85" a palivo obsahující velké
množství etanolu by nemělo být pou- žíváno. Vaše vozidlo může používat
benzín smíchaný s maximálně 10 %
etanolu. Použití paliva s obsahem více než 10 % etanolu (E10) poškodí
palivový systém vozidla. Musíte se
ujistit, že tankování je prováděno pouze ze zdroje, kde může být zaru-
čena specifikace a kvalita. V případě
jakýchkoliv pochybností kontaktujte kteréhokoliv autor izovaného prodej-
ce nebo servis Toyota, nebo kterýko-
liv spolehlivý servis.
●Nepoužívejte směs benzínu s meta-
nolem, např. M15, M85, M100. Používání benzínu obsahujícího me-
tanol může způsobit poškození nebo
selhání motoru.

539
8
8-2. Přizpůsobení
Technické údaje vozidla
HIGHLANDER HV_EE_CZ

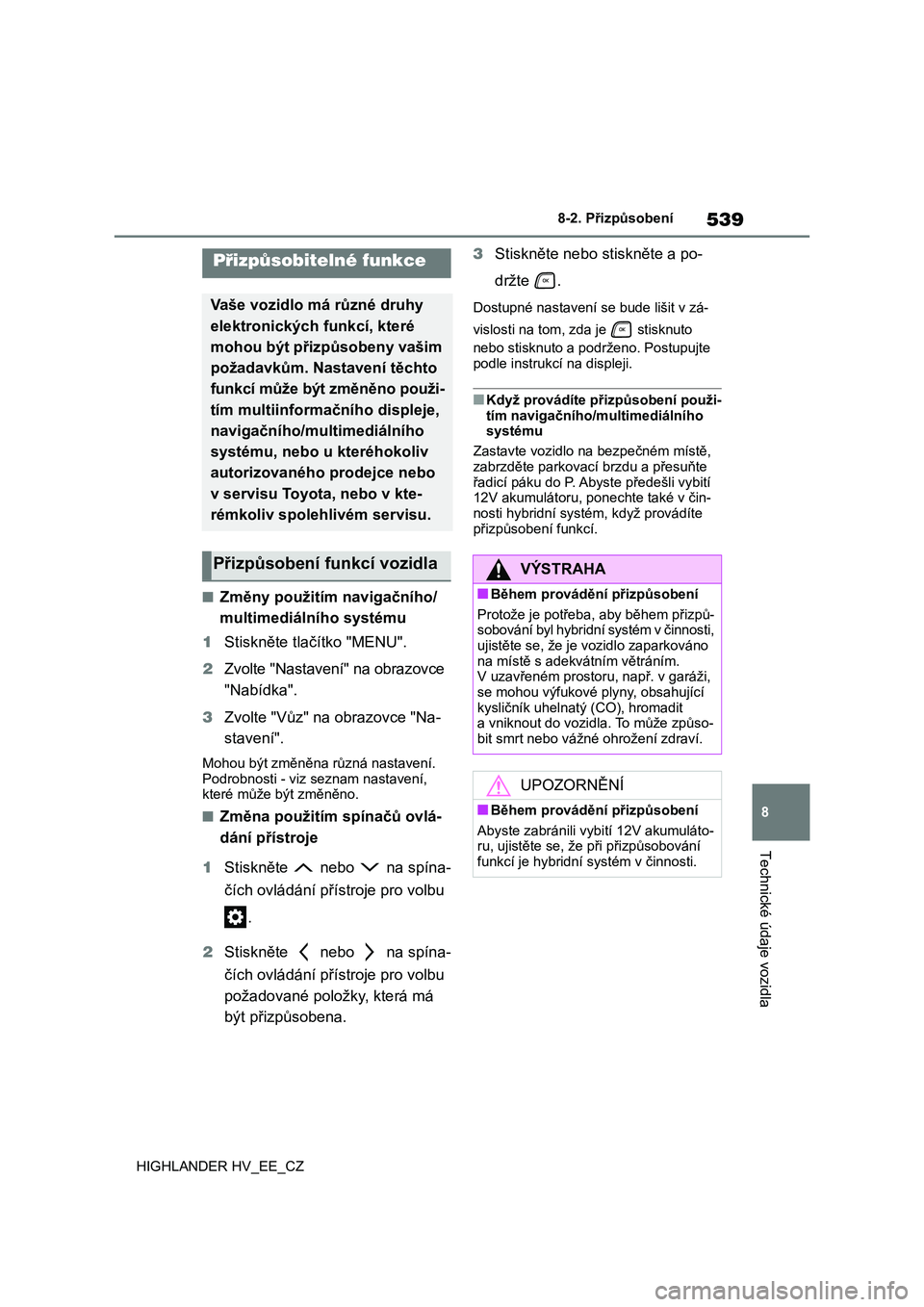

8-2.Přizpůsobení
■Změny použitím navigačního/
multimediálního systému
1 Stiskněte tlačítko "MENU".
2 Zvolte "Nastavení" na obrazovce
"Nabídka".
3 Zvolte "Vůz" na obrazovce "Na-
stavení".
Mohou být změněna různá nastavení.
Podrobnosti - viz seznam nastavení, které může být změněno.
■Změna použitím spínačů ovlá-
dání přístroje
1 Stiskněte nebo na spína-
čích ovládání přístroje pro volbu
.
2 Stiskněte nebo na spína-
čích ovládání přístroje pro volbu
požadované položky, která má
být přizpůsobena.
3 Stiskněte nebo stiskněte a po-
držte .
Dostupné nastavení se bude lišit v zá-
vislosti na tom, zda je stisknuto
nebo stisknuto a podr ženo. Postupujte podle instrukcí na displeji.
■Když provádíte přizpůsobení použi-
tím navigačního/multimediálního systému
Zastavte vozidlo na bezpečném místě,
zabrzděte parkovací brzdu a přesuňte řadicí páku do P. Abyste předešli vybití
12V akumulátoru, pon echte také v čin-
nosti hybridní systém, když provádíte přizpůsobení funkcí.
Přizpůsobitelné funkce
Vaše vozidlo má různé druhy
elektronických funkcí, které
mohou být přizpůsobeny vašim
požadavkům. Nastavení těchto
funkcí může být změněno použi-
tím multiinformačn ího displeje,
navigačního/multimediálního
systému, nebo u kteréhokoliv
autorizovaného prodejce nebo
v servisu Toyota, nebo v kte-
rémkoliv spolehlivém servisu.
Přizpůsobení funkcí vozidlaVÝSTRAHA
■Během provádění přizpůsobení
Protože je potřeba , aby během přizpů-
sobování byl hybridní systém v činnosti, ujistěte se, že je vozidlo zaparkováno
na místě s adekvátním větráním.
V uzavřeném prostoru, např. v garáži, se mohou výfukové plyny, obsahující
kysličník uhelnatý (CO), hromadit
a vniknout do vozidla. To může způso- bit smrt nebo vážné ohrožení zdraví.
UPOZORNĚNÍ
■Během provádění přizpůsobení
Abyste zabránili vybití 12V akumuláto- ru, ujistěte se, že p ři přizpůsobování
funkcí je hybridní systém v činnosti.

5408-2. Přizpůsobení
HIGHLANDER HV_EE_CZ
Některá nastavení funkcí se změní současně s nastavením jiných funkcí,
které jsou přizpůsobovány. Konta ktujte kteréhokoliv autorizovaného prodej-
ce nebo servis Toyota, nebo kt erýkoliv spolehlivý servis.
Nastavení, která mohou být změněna použitím obrazovky navigačního/
multimediálního systému
Nastavení, která mohou být zm ěněna použitím spínačů ovládání přístroje
Nastavení, která mohou být změněna autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmk oliv spolehlivým servisem.
Vysvětlení symbolů: O = Dostupné, — = Nedostupné
■Ukazatelé, přístroje a multiinformační displej (S.102, 106, 109)
*1: Podrobnosti o jednotlivé funkci: S.118*2: Arabština, španělština, ruština, francouzština, němčina, italština, nizozemština, turečtina, polština, hebrejšti na, norština, švédština, dánština, ukrajinština, finština,
řečtina, portugalština, čeština, rumunština, slovenština, maďarština, vlámština*3: Výchozí nastavení se liší podle země.*4: Volbou této položky se změní pouze informace.*5: Volbou této položky se zobrazení informace vypne.
Přizpůsobitelné funkce
Funkce*1Výchozí nastaveníPřizpůsobené nastavení
JazykAngličtina*2—O—
Jednotky*3míle (MPG)km (km/L)OO—km (L/100 km)
Indikátor EVZapnutoVypnuto—O—
Zobrazení rychloměruZapnutoVypnuto—O—
Obsah informaceVypnuto
Průměrná rychlost
vozidla
—O—Vzdálenost
Uplynulý čas
Typ spotřeby palivaJízda (po resetování)
Celkem
(po nastartování)*4
—O—Nádrž
(po natankování)*5
Vyskakovací oknoZapnutoVypnuto—O—
Návrhová funkceZapnuto
Zapnuto (když je
vozidlo zastaveno)O—O
Vypnuto
