TOYOTA HIGHLANDER 2022 Manual de utilização (in Portuguese)

49
1
1-2. Segurança das crianças
Questões de segurança

Se o encosto de cabeça interferir
com o sistema de segurança
para crianças e se for possível
removê-lo, faça-o.
Caso contrário, coloque o encosto de
cabeça na posição mais elevada possível.
AVISO
nQuando utilizar um sistema de
segurança para crianças

Cumpra com as seguintes precauções.
O não cumprimento das mesmas pode
resultar em morte ou ferimentos graves.

lNunca utilize um sistema de segu -
rança para crianças, voltado para
trás, no banco do passageiro da
frente com o interruptor de
ligar/desligar manualmente o air -
bag ligado. ( P.44)
Em caso de acidente, a força da
rápida deflagração do airbag do
passageiro da frente pode provocar
morte ou ferimentos graves à
criança.
lExiste(m) uma(s) etiqueta(s) na
pala de sol do lado do passageiro,
com a indicação de que é proibido
instalar um sistema de segurança
para crianças voltado para trás, no
banco do passageiro da frente. Os
detalhes sobre a(s) etiqueta(s)
consta(m) das ilustrações que se
seguem.

501-2. Segurança das crianças
AVISO
AVISO
lColoque um sistema de segurança
para crianças, voltado para a
frente, no banco do passageiro da
frente, apenas quando tal for inevi -
tável. Quando instalar um sistema
de segurança para crianças voltado
para a frente no banco do passa -
geiro da frente, mova o banco o
mais para trás possível. Se não o
fizer e se os airbags deflagrarem,
poderão ocorrer ferimentos graves
ou morte.
lNão permita que uma criança
encoste a cabeça ou outra parte do
corpo à porta, banco, pilares da
frente ou traseiros ou guarnições
laterais do tejadilho a partir de onde
os airbags do SRS laterais ou de
cortina deflagram, mesmo que esta
esteja sentada num sistema de
segurança para crianças. Se os air -
bags do SRS laterais e de cortina
deflagrarem pode ser perigoso e o
impacto pode causar morte ou feri -
mentos graves à criança.
lQuando instalar uma cadeirinha
tipo júnior certifique-se que a faixa
do ombro do cinto de segurança
fica devidamente colocada no cen -
tro do ombro da criança. A faixa do
ombro deve ser mantida afastada
do pescoço, mas não tanto que
possa descair do ombro da criança.

51
1
1-2. Segurança das crianças
Questões de segurança
nCompatibilidade dos sistemas de
segurança para crianças com as
várias posições de bancos
A compatibilidade dos sistemas de
segurança para crianças com as
várias posições de bancos ( P.52)
indica o tipo de sistemas de segu -
rança para crianças que podem ser
utilizados e as possíveis posições
para instalação, utilizando símbolos.
Para além disso, recomendamos
que utilize um sistema de segu -
rança para crianças (cadeirinha)
adequado à sua criança.
Verifique [Sistemas de segurança
para crianças recomendados e
Tabela de compatibilidade] para os sistemas de segurança para crian-
ças (cadeirinhas) recomendados.
( P.56)
Verifique o sistema de segurança
para crianças em conjunto com o
seguinte [Antes de confirmar a
compatibilidade de cada posição
de banco com o sistema de segu -
rança para crianças].
nAntes de confirmar a compati -
bilidade de cada posição de
banco com o sistema de segu -
rança para crianças
1 Verificação dos padrões do sis -
tema de segurança para crianças.
Utilize um sistema de segurança
para crianças que esteja em con -
formidade com a norma UN(ECE)
44
*1 ou UN(ECE) R129*1, 2.
A marca de homologação que se
segue está visível nos sistemas
de segurança para crianças que
estão em conformidade.
Confirme a marca de homologa -
ção no sistema de segurança
para crianças.
Exemplo do número de homologação
indicado
Marca de homologação UN(ECE)
R44
*3
AVISO
lUtilize um sistema de segurança
para crianças adequado à idade e
tamanho da criança e instale-o no
banco traseiro.
lSe o banco do condutor interferir
com o sistema de segurança para
crianças e impedir que este fique
devidamente preso, prenda-o ao
banco traseiro do lado direito (veí -
culos com volante à esquerda) ou
ao banco traseiro do lado esquerdo
(veículos com volante à direita).
(
P.56)
Compatibilidade dos siste -
mas de segurança para
crianças com as várias posi -
ções de bancos

521-2. Segurança das crianças
Indica o grupo de pesos da
criança que é aplicável para a
marca de homologação UN(ECE)
R44.
Marca de homologação UN(ECE)
R129
*3
Indica a gama de alturas da
criança que é aplicável, bem como
os pesos disponíveis para a marca
de homologação UN(ECE) R129.
2 Verificação da categoria do sis -
tema de segurança para crianças.
Verifique a marca de homologa -
ção que é adequada para cada
uma das categorias de sistemas
de segurança para crianças que
se seguem.
Em caso de dúvida, consulte o
guia do utilizador que acompa -
nha o sistema de segurança
para crianças ou contacte o
vendedor do sistema de segu -
rança para crianças.
• “universal”
• “semi-universal”
• “restrito”
• “veículo específico”
*1: UN(ECE) R44 e UN(ECE) R129 são
normas das N.U. para sistemas de
segurança para crianças.
*2: Os sistemas de segurança para crian -ças mencionados na tabela poderão não
estar disponíveis fora da área da UE.
*3: A marca de homologação apresen- tada pode diferir dependendo do
produto.
nCompatibilidade dos sistemas
de segurança para crianças
com as várias posições de
bancos
Veículos com volante à
esquerda

53
1
1-2. Segurança das crianças
Questões de segurança
Veículos com volante à direita
*1: Mova o banco da frente completa
-
mente para trás. Se for possível
ajustar a altura do banco do passa-
geiro, mova-o para a posição mais
elevada possível.

*2: Ajuste o ângulo do encosto do banco para a posição mais vertical possível.
Quando instalar um sistema de segu -
rança para crianças voltado para a
frente, se houver uma folga entre o
sistema de segurança para crianças
e o encosto do banco, ajuste o
ângulo do encosto do banco até
obter uma boa margem de contacto.

*3: Se o encosto de cabeça interferir com o sistema de segurança para crianças
e se for possível removê-lo, faça-o.
Caso contrário, coloque o encosto
de cabeça na posição mais elevada
possível.
*4: Desativação do airbag do pas-
sageiro da frente.
*5: Ativação do airbag do passa -
geiro da frente.
Nunca utilize um sis -
tema de segurança para crianças
voltado para trás no banco do passa -
geiro da frente quando o interruptor
para ligar/desligar manualmente o air -
bag estiver ativado
.
*6: Quando o sistema de segurança para
crianças for instalado, tranque o
banco de trás na 3ª posição mais
vertical.
*7: Não adequado para sistemas de segurança para crianças com perna
de suporte.
*8: Quando o sistema de segurança para
crianças for instalado, reposicione os
encostos de cabeça na posição
habitual (vertical).
*9: Mova o banco da frente completa -
mente para a frente e ajuste o
ângulo do encosto do banco para a
posição mais vertical possível.
Adequado para instalação do
sistema de segurança para
crianças (cadeirinha) utilizando
um cinto de segurança da cate-
goria “universal”.
Adequada para um sistema de
segurança para crianças
(cadeirinha) da categoria “uni-
versal” voltado para a frente uti -
lizando um cinto de segurança.
Adequado para instalação do
sistema de segurança para
crianças indicado na tabela de
compatibilidade e sistemas de
segurança para crianças reco-
mendados ( P.56).
Adequado para sistemas de
segurança para crianças com
i-Size e ISOFIX.
Inclui um ponto de fixação para
correia superior.

541-2. Segurança das crianças
nInformação detalhada sobre a instalação de sistemas de segurança
para crianças
*1: Quando o sistema de segurança para crianças for instalado, tranque o banco de trás na 3ª posição mais vertical.
*2: Quando o sistema de segurança para crianças for instalado, reposicione os encostos de cabeça na posição habitual (vertical).
*3: Não adequado para sistemas de segurança para crianças com perna de suporte.
Os sistemas de segurança para crianças com ISOFIX estão divididos em
diferentes tipos de fixação.O sistema de segurança para crianças pode ser
utilizado nos tipos de fixação mencionados na tabela acima. Para o tipo de
fixação, confirme a seguinte tabela.
Se o seu sistema de segurança para crianças não tiver a indicação de fixa -
ção (ou se não conseguir encontrar a informação na tabela abaixo), con -

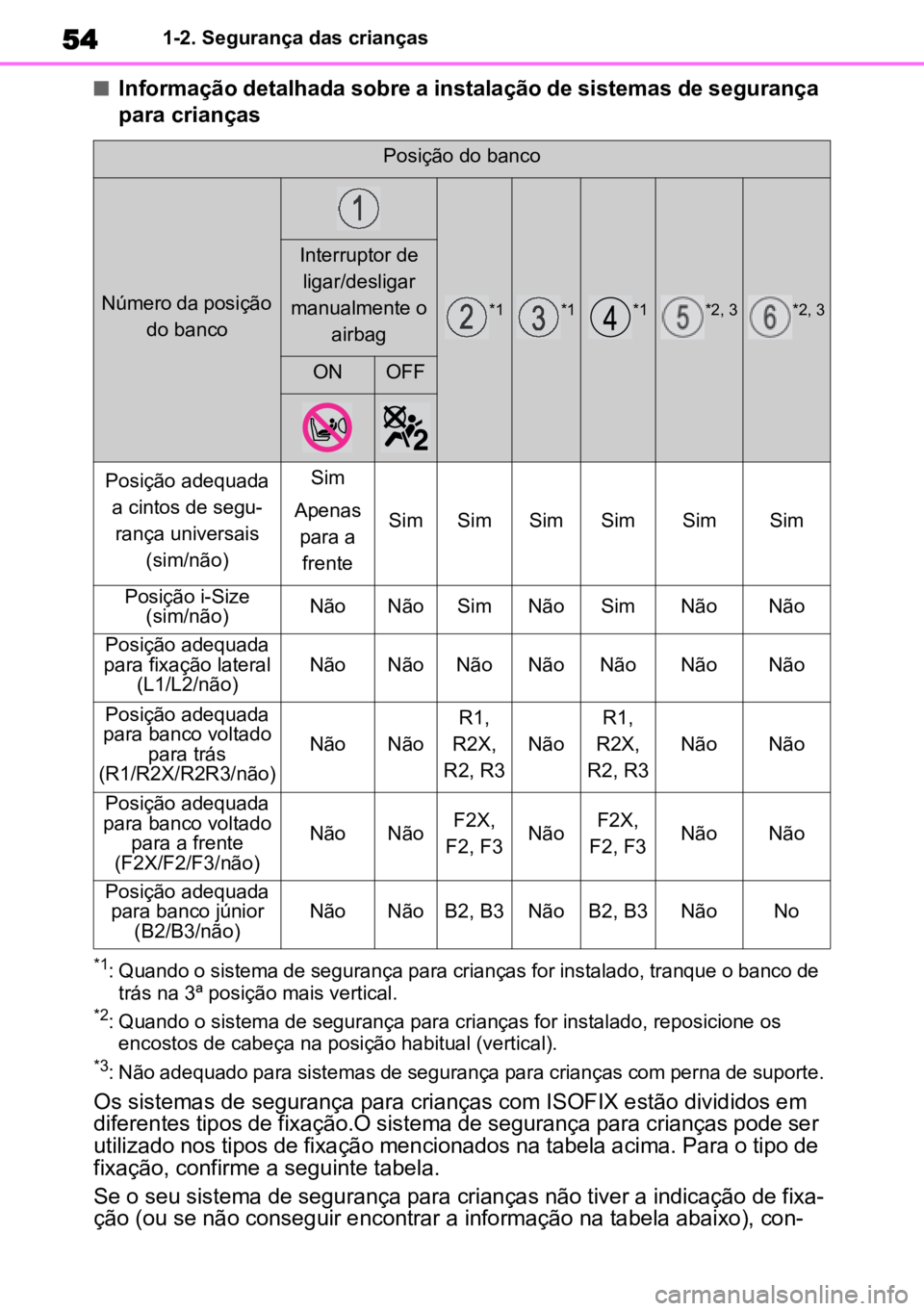

Posição do banco
Número da posição
do banco*1*1*1*2, 3*2, 3
Interruptor de ligar/desligar
manualmente o airbag
ONOFF
Posição adequada a cintos de segu -
rança universais (sim/não)Sim
Apenas para a frente
SimSimSimSimSimSim
Posição i-Size (sim/não)NãoNãoSimNãoSimNãoNão
Posição adequada
para fixação lateral (L1/L2/não)NãoNãoNãoNãoNãoNãoNão
Posição adequada
para banco voltado para trás
(R1/R2X/R2R3/não)
NãoNão
R1,
R2X,
R2, R3
Não
R1,
R2X,
R2, R3
NãoNão
Posição adequada
para banco voltado para a frente
(F2X/F2/F3/não)
NãoNãoF2X,
F2, F3NãoF2X,
F2, F3NãoNão
Posição adequada para banco júnior (B2/B3/não)NãoNãoB2, B3NãoB2, B3NãoNo

55
1
1-2. Segurança das crianças
Questões de segurança
sulte a “lista de veículos” do sistema de segurança para crianças, para
confirmar a compatibilidade ou consulte o vendedor do seu sistema de
segurança para crianças.

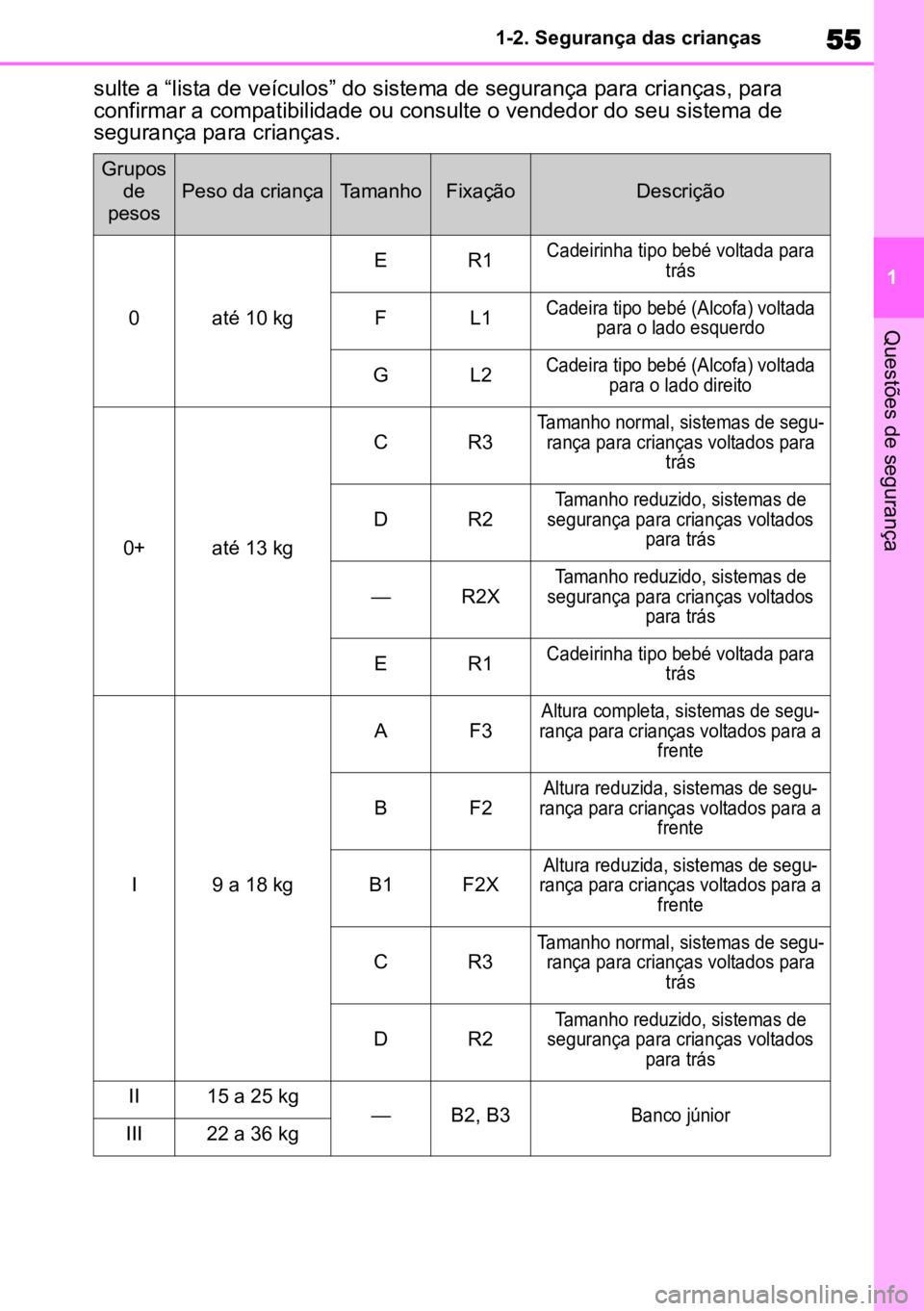

Grupos
de
pesos
Peso da criançaTamanhoFixaçãoDescrição
0até 10 kg
ER1
Cadeirinha tipo bebé voltada para trás

FL1
Cadeira tipo bebé (Alcofa) voltada para o lado esquerdo

GL2
Cadeira tipo bebé (Alcofa) voltada para o lado direito

0+até 13 kg
CR3
Tamanho normal, sistemas de segu -
rança para crianças voltados para trás

DR2
Tamanho reduzido, sistemas de
segurança para crianças voltados para trás

—R2X
Tamanho reduzido, sistemas de
segurança para crianças voltados para trás

ER1
Cadeirinha tipo bebé voltada para trás

I9 a 18 kg
AF3
Altura completa, sistemas de segu -
rança para crianças voltados para a frente

BF2
Altura reduzida, sistemas de segu -
rança para crianças voltados para a frente

B1F2X
Altura reduzida, sistemas de segu -
rança para crianças voltados para a frente

CR3
Tamanho normal, sistemas de segu -
rança para crianças voltados para trás

DR2
Tamanho reduzido, sistemas de
segurança para crianças voltados para trás

II15 a 25 kg—B2, B3
Banco júnior
III22 a 36 kg

561-2. Segurança das crianças

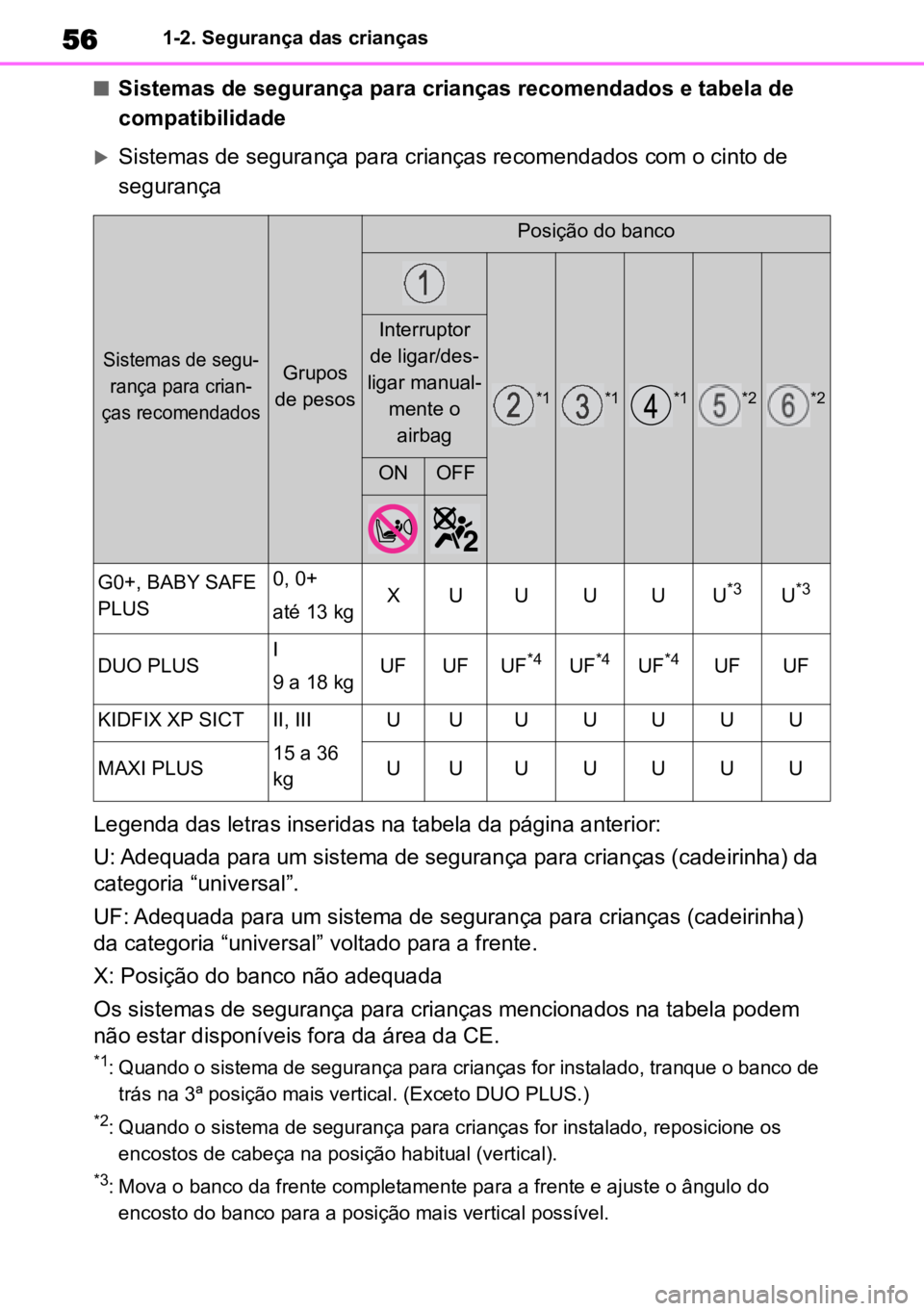

nSistemas de segurança para crianças recomendados e tabela de
compatibilidade
Sistemas de segurança para crianças recomendados com o cinto de
segurança
Legenda das letras inseridas na tabela da página anterior:
U: Adequada para um sistema de segurança para crianças (cadeirinha) da
categoria “universal”.
UF: Adequada para um sistema de segurança para crianças (cadeirinha)
da categoria “universal” voltado para a frente.
X: Posição do banco não adequada
Os sistemas de segurança para crianças mencionados na tabela podem
não estar disponíveis fora da área da CE.
*1: Quando o sistema de segurança para crianças for instalado, tranque o banco de
trás na 3ª posição mais vertical. (Exceto DUO PLUS.)
*2: Quando o sistema de segurança para crianças for instalado, reposicione os encostos de cabeça na posição habitual (vertical).
*3: Mova o banco da frente completamente para a frente e ajuste o ângulo do encosto do banco para a posição mais vertical possível.

Sistemas de segu -
rança para crian -
ças recomendados
Grupos
de pesos
Posição do banco
*1*1*1*2*2
Interruptor
de ligar/des -
ligar manual -
mente o airbag
ONOFF
G0+, BABY SAFE
PLUS0, 0+
até 13 kgXUUUUU*3U*3
DUO PLUSI
9 a 18 kgUFUFUF*4UF*4UF*4UFUF
KIDFIX XP SICTII, III
15 a 36
kgUUUUUUU
MAXI PLUSUUUUUUU

57
1
1-2. Segurança das crianças
Questões de segurança
*4: Ajuste o ângulo do encosto do banco para a posição mais vertical possível.
Sistemas de segurança para crianças recomendados fixo com apoio
inferior ISOFIX
Legenda das letras inseridas na tabela acima:
IUF:
Adequada para um sistema de segurança para crianças ISOFIX da
categoria “universal”, voltado para a frente
IL: Adequada para um sistema de segurança para crianças ISOFIX da
categoria “veículos específicos”, “restritos” ou “semi-universal”.
X: Posição do banco não adequada para um sistema de segurança
para crianças ISOFIX
Os sistemas de segurança para crianças mencionados na tabela podem
não estar disponíveis fora da área da CE.
*: Quando o sistema de segurança para crianças for instalado, tranque o banco de
trás na 3ª posição mais vertical.

Sistemas de segurança para crianças i-Size fixo com apoio inferior ISOFIX

Se o seu sistemas de segurança para crianças for da categoria “i-Size”,
pode instalá-lo nas posições mencionadas na tabela i-U abaixo.
A categoria dos sistemas de segurança para crianças pode ser consultada
no manual do sistemas de segurança.

Sistemas de segu -
rança para crian -
ças recomendados
Grupos de pesos
Posição do banco
**
Interruptor
de ligar/des -
ligar manual -
mente o airbag
ONOFF
G0+, BABY SAFE
PLUS0, 0+
até 13 kgXXXXXXX
DUO PLUSI
9 a 18 kgXXIUFXIUFXX
KIDFIX XP SICTII, III
15 a 36 kgXXILXILXX
MAXI PLUSXXILXILXX

581-2. Segurança das crianças
Legenda das letras inseridas na tabela acima:
i-U: Posição adequada para os sistemas de segurança para crianças i-Size
voltados para a frente e/ou voltados para trás
X: Posição não adequada para os sistemas de segurança para crianças
i-Size
*: Quando o sistema de segurança para crianças for instalado, tranque o banco de trás na 3ª posição mais vertical.
Quando instalar alguns tipos de
sistemas de segurança para crian -
ças no banco traseiro, pode não
ser possível utilizar devidamente os
cintos das posições junto ao sis -
tema de segurança sem interferir
com o mesmo ou sem afetar a efi-
cácia do cinto de segurança.
Certifique-se que o seu cinto de
segurança se ajusta sobre o seu
ombro e sobre os quadris.
Se isso não acontecer, ou se o cinto
de segurança interferir com o sis -
tema de segurança para crianças,
mude para uma posição diferente.
O não cumprimento destas medi -
das pode resultar em morte ou feri-
mentos graves.
 Quando instalar um sistema de
segurança para crianças nos ban -
cos traseiros, ajuste o banco da
frente para que este não interfira com a criança nem com o sistema
de segurança para crianças.
 Quando instalar um sistema de
segurança para crianças com
base de apoio, se o sistema de
segurança para crianças para
crianças interferir com o encosto
do banco quando o estiver a
prender à base de apoio, ajuste
o encosto do banco para trás até
que não haja interferência.

Se o suporte de fixação da faixa
do ombro do cinto de segurança
estiver à frente da guia do cinto de
segurança da criança, mova o
assento do banco para a frente.

Posição do banco
**
Interruptor
de ligar/des -
ligar manual -
mente o airbag
ONOFF
Sistemas de segurança para
crianças i-SizeXXi-UXi-UXX
