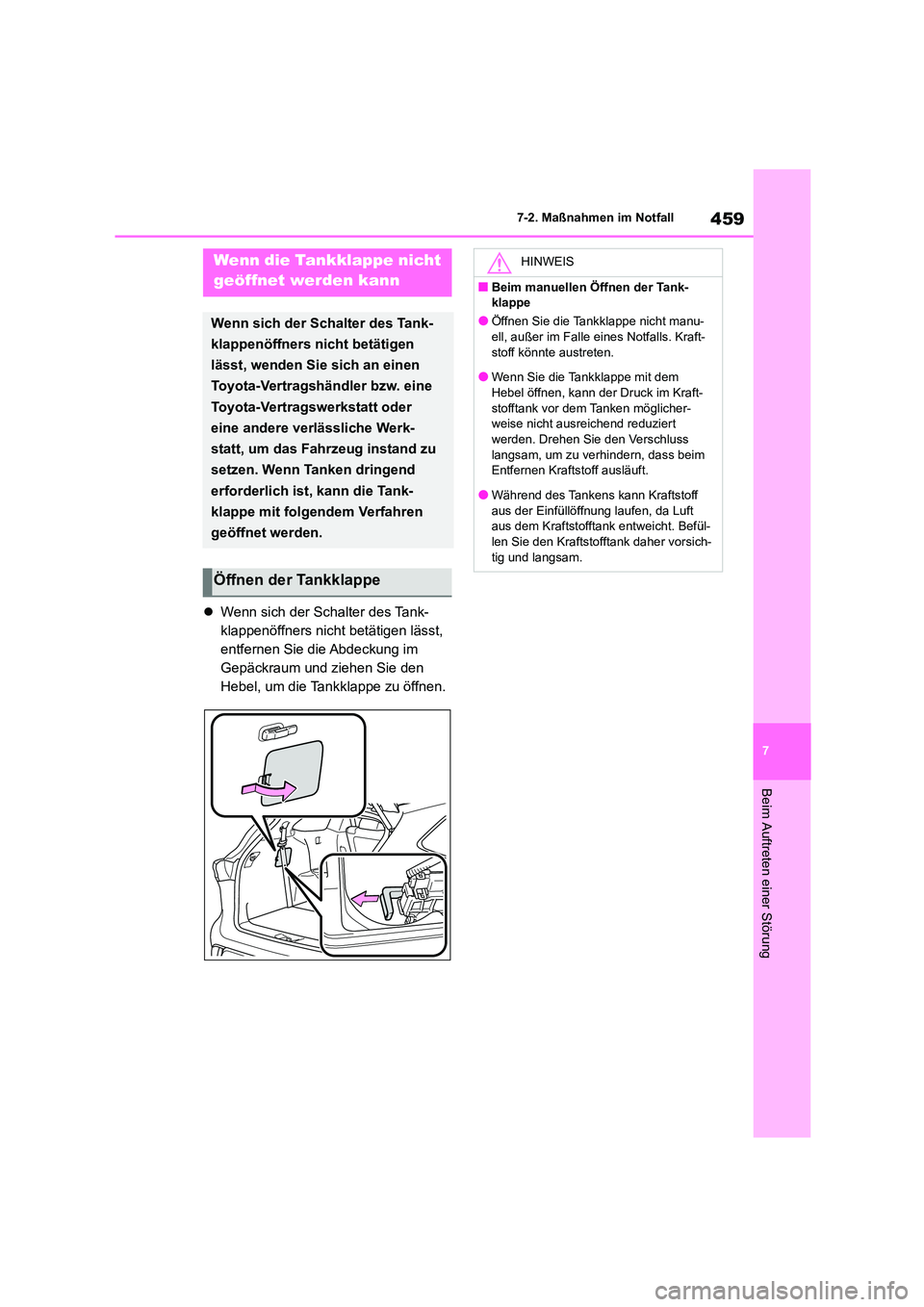

TOYOTA HIGHLANDER 2023 Betriebsanleitungen (in German)

459
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
 Wenn sich der Schalter des Tank-
klappenöffners nicht betätigen lässt,
entfernen Sie die Abdeckung im
Gepäckraum und ziehen Sie den
Hebel, um die Tankklappe zu öffnen.
Wenn die Tankklappe nicht
geöffnet werden kann
Wenn sich der Schalter des Tank-
klappenöffners nicht betätigen
lässt, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder
eine andere verlässliche Werk-
statt, um das Fahrzeug instand zu
setzen. Wenn Tanken dringend
erforderlich ist, kann die Tank-
klappe mit folgendem Verfahren
geöffnet werden.
Öffnen der Tankklappe
HINWEIS
■Beim manuellen Öffnen der Tank-
klappe
●Öffnen Sie die Tankklappe nicht manu-
ell, außer im Falle eines Notfalls. Kraft- stoff könnte austreten.
●Wenn Sie die Tankklappe mit dem
Hebel öffnen, kann der Druck im Kraft- stofftank vor dem Tanken möglicher-
weise nicht ausreichend reduziert
werden. Drehen Sie den Verschluss langsam, um zu verhindern, dass beim
Entfernen Kraftstoff ausläuft.
●Während des Tankens kann Kraftstoff aus der Einfüllöffnung laufen, da Luft
aus dem Kraftstofftank entweicht. Befül-
len Sie den Kraftstofftank daher vorsich- tig und langsam.

4607-2. Maßnahmen im Notfall
■Wenn der elektronische Schlüssel nicht
ordnungsgemäß funktioniert
●Stellen Sie sicher, dass das intelligente
Einstiegs- & Startsystem nicht in den indivi- duellen Anpassungen deaktiviert wurde.
Wenn es ausgeschaltet ist, schalten Sie
die Funktion ein. (Anpassbare Funktionen:  S.486)
●Prüfen Sie, ob der Batteriesparmodus akti- viert ist. Wenn das der Fall ist, deaktivieren
Sie die Funktion. ( S.148)
■Entriegeln der Tür
Verwenden Sie den mechanischen
Schlüssel ( S.130) für die folgenden
Vorgänge:
1 Verriegelt alle Türen
2 Entriegelt alle Türen
■An den Schlüssel gekoppelte Funktio-
nen
1 Schließt die Fenster (drehen und halten)
2 Öffnet die Fenster (drehen und halten)
Diese Einstellungen müssen bei einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt angepasst werden.
Wenn der elektronische
Schlüssel nicht einwand-
frei funktioniert
Wenn die Kommunikation zwi-
schen dem elektronischen Schlüs-
sel und dem Fahrzeug
unterbrochen ist ( S.148) oder
der elektronische Schlüssel nicht
verwendet werden kann, weil die
Batterie leer ist, können das intelli-
gente Einstiegs- & Startsystem
und die Fernbedienung nicht ver-
wendet werden. In solchen Fällen
können mit den folgenden Schrit-
ten die Türen geöffnet und das
Hybridsystem gestartet werden.
Verriegeln und Entriegeln der
Türen
WARNUNG
■Bei Verwendung des mechanischen
Schlüssels und Betätigung der elek- trischen Fensterheber
Betätigen Sie den elektrischen Fensterhe-
ber, nachdem Sie sich vergewissert
haben, dass kein Insasse ein Körperteil im Fenster einklemmen kann. Lassen Sie
Kinder außerdem den mechanischen
Schlüssel nicht bedienen. Es ist möglich, dass Kinder oder andere Insassen vom
Fenster mit dem elektrischen Fensterhe-
ber eingeklemmt werden.

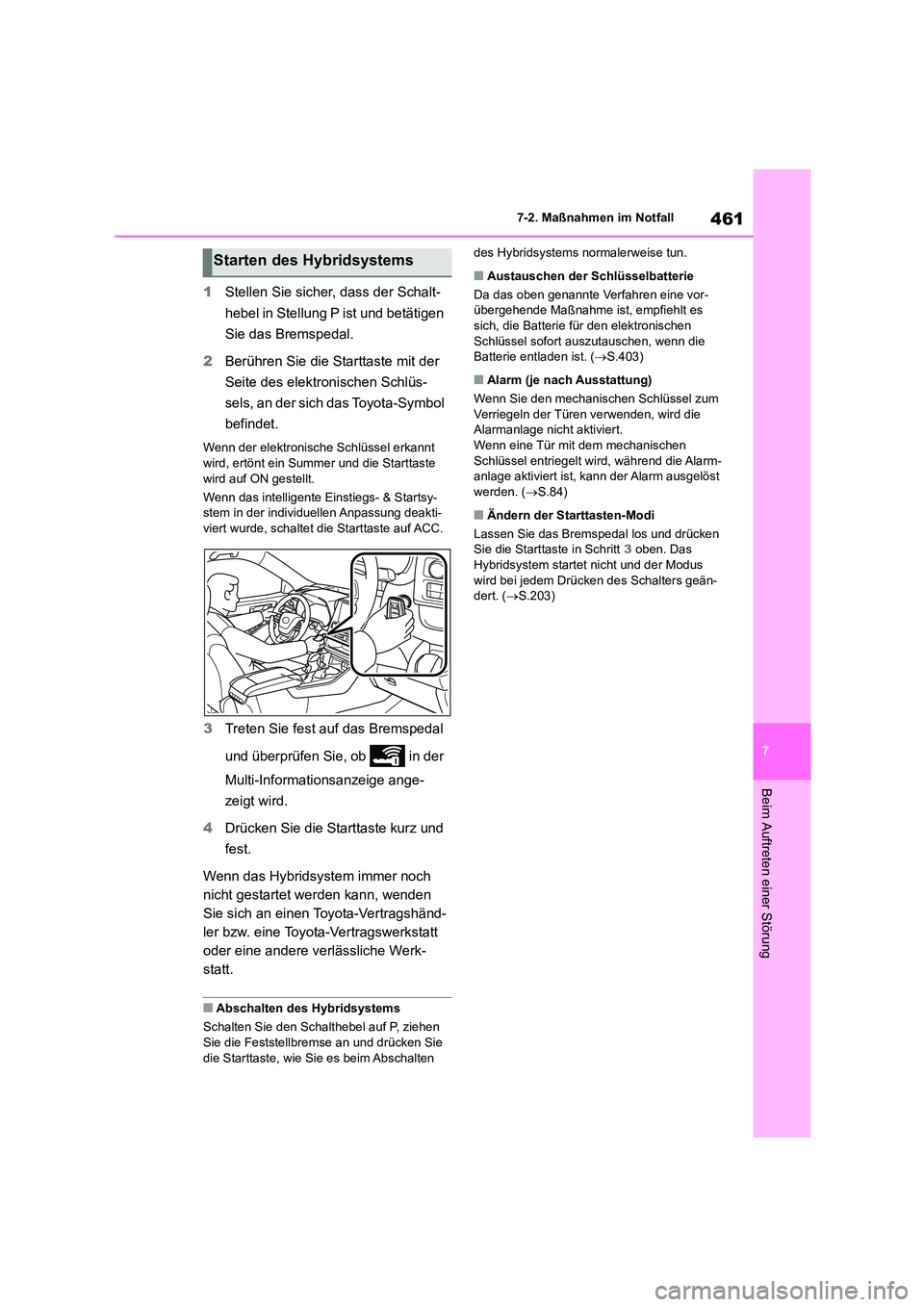

461
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
1 Stellen Sie sicher, dass der Schalt-
hebel in Stellung P ist und betätigen
Sie das Bremspedal.
2 Berühren Sie die Starttaste mit der
Seite des elektronischen Schlüs-
sels, an der sich das Toyota-Symbol
befindet.
Wenn der elektronische Schlüssel erkannt wird, ertönt ein Summer und die Starttaste
wird auf ON gestellt.
Wenn das intelligente Einstiegs- & Startsy-
stem in der individue llen Anpassung deakti- viert wurde, schaltet die Starttaste auf ACC.
3 Treten Sie fest auf das Bremspedal
und überprüfen Sie, ob in der
Multi-Informationsanzeige ange-
zeigt wird.
4 Drücken Sie die Starttaste kurz und
fest.
Wenn das Hybridsystem immer noch
nicht gestartet werden kann, wenden
Sie sich an einen Toyota-Vertragshänd-
ler bzw. eine Toyota-Vertragswerkstatt
oder eine andere verlässliche Werk-
statt.
■Abschalten des Hybridsystems
Schalten Sie den Schalthebel auf P, ziehen
Sie die Feststellbremse an und drücken Sie die Starttaste, wie Sie es beim Abschalten
des Hybridsystems normalerweise tun.
■Austauschen der Schlüsselbatterie
Da das oben genannte Verfahren eine vor- übergehende Maßnahme ist, empfiehlt es
sich, die Batterie für den elektronischen
Schlüssel sofort auszutauschen, wenn die Batterie entladen ist. ( S.403)
■Alarm (je nach Ausstattung)
Wenn Sie den mechanischen Schlüssel zum
Verriegeln der Türen verwenden, wird die
Alarmanlage nicht aktiviert.
Wenn eine Tür mit dem mechanischen Schlüssel entriegelt wird, während die Alarm-
anlage aktiviert ist, k ann der Alarm ausgelöst
werden. ( S.84)
■Ändern der Starttasten-Modi
Lassen Sie das Bremspedal los und drücken Sie die Starttaste in Schritt 3 oben. Das
Hybridsystem startet nicht und der Modus
wird bei jedem Drüc ken des Schalters geän- dert. ( S.203)
Starten des Hybridsystems

4627-2. Maßnahmen im Notfall
Wenn Sie ein Überbrückungskabel
(oder Starthilfekabel) und ein zweites
Fahrzeug mit 12-Volt-Batterie zur Ver-
fügung haben, können Sie Ihr Fahrzeug
wie folgt überbrücken.
1 Vergewissern Sie sich, dass Sie
den elektronischen Schlüssel mit-
führen.
Fahrzeuge mit Alarm: Beim Anschließen der
Überbrückungskabel (oder Starthilfekabel)
kann je nach Situation der Alarm aktiviert und die Türen verriegelt werden. ( S.85)
2Öffnen Sie die Motorhaube
( S.374) und die Abdeckung des
Sicherungskastens.
Wenn die 12-Volt-Batterie
entladen ist
Die folgenden Verfahren können
zum Starten des Hybridsystems
verwendet werden, wenn die
12-Volt-Batterie des Fahrzeugs
entladen ist.
Sie können auch einen Toyota-Ver-
tragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder eine andere
verlässliche Werkstatt oder einen
qualifizierten Fachbetrieb anrufen.
Neustarten des Hybridsystems

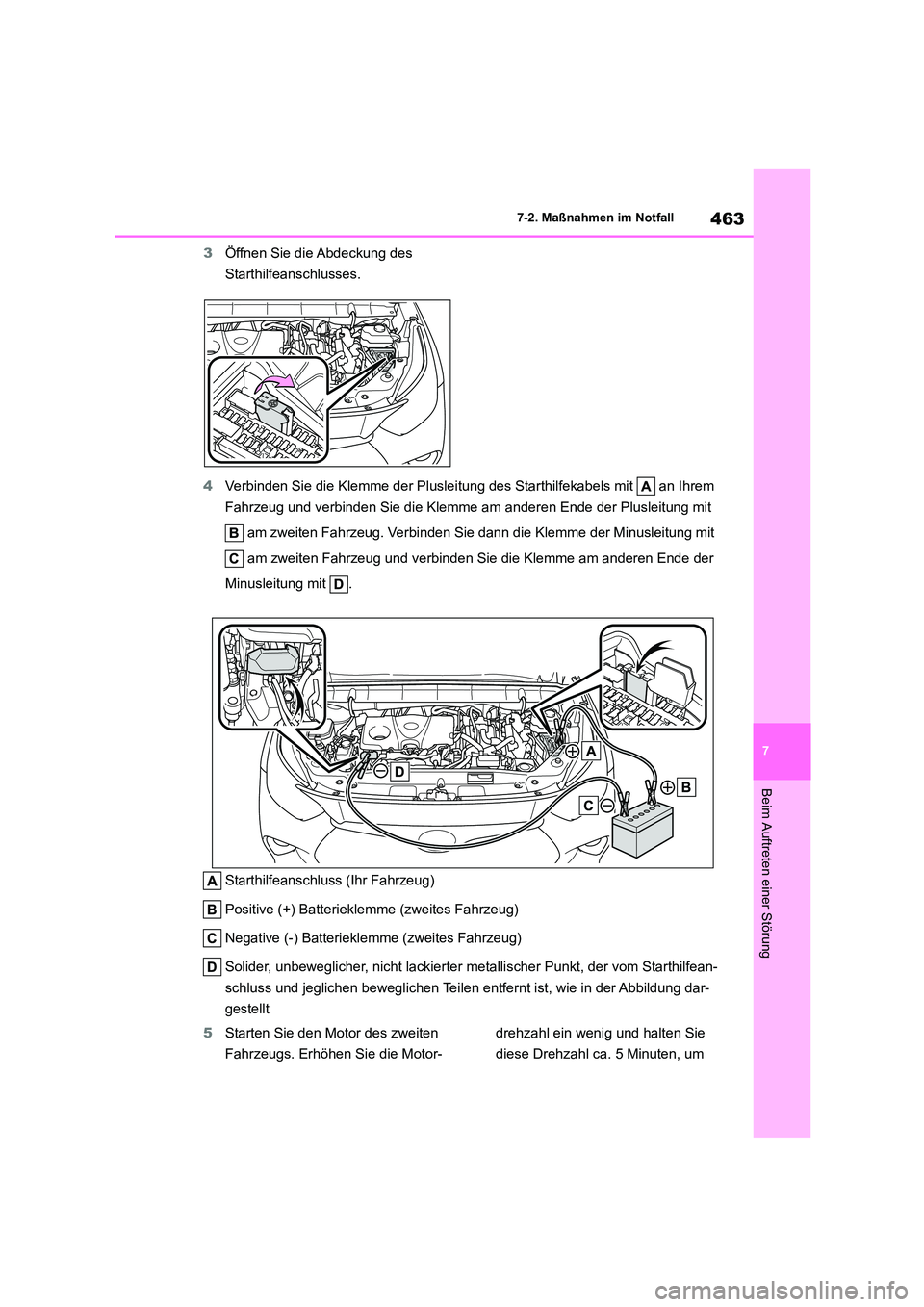

463
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
3 Öffnen Sie die Abdeckung des
Starthilfeanschlusses.
4 Verbinden Sie die Klemme der Plusleitung des Starthilfekabels mit an Ihrem
Fahrzeug und verbinden Sie die Klemme am anderen Ende der Plusleitung mit
am zweiten Fahrzeug. Verbinden Sie dann die Klemme der Minusleitung mit
am zweiten Fahrzeug und verbinden Sie die Klemme am anderen Ende der
Minusleitung mit .
Starthilfeanschluss (Ihr Fahrzeug)
Positive (+) Batterieklemme (zweites Fahrzeug)
Negative (-) Batteriekle mme (zweites Fahrzeug)
Solider, unbeweglicher, nicht lackierter metallischer Punkt, der vom Starthilfean-
schluss und jeglichen beweglichen Teilen entfernt ist, wie in der Abbildung dar-
gestellt
5 Starten Sie den Motor des zweiten
Fahrzeugs. Erhöhen Sie die Motor-
drehzahl ein wenig und halten Sie
diese Drehzahl ca. 5 Minuten, um

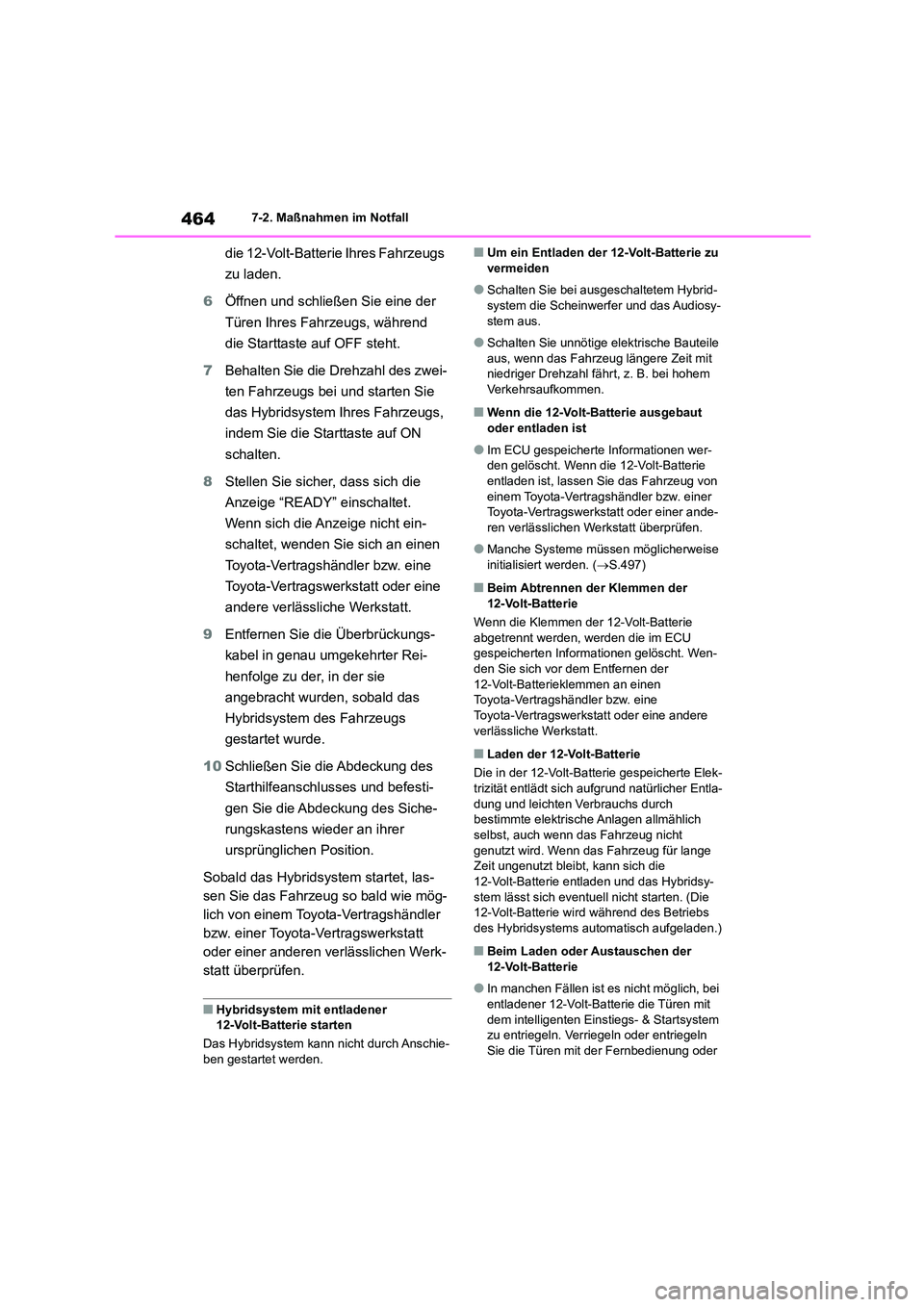

4647-2. Maßnahmen im Notfall
die 12-Volt-Batterie Ihres Fahrzeugs
zu laden.
6 Öffnen und schließen Sie eine der
Türen Ihres Fahrzeugs, während
die Starttaste auf OFF steht.
7 Behalten Sie die Drehzahl des zwei-
ten Fahrzeugs bei und starten Sie
das Hybridsystem Ihres Fahrzeugs,
indem Sie die Starttaste auf ON
schalten.
8 Stellen Sie sicher, dass sich die
Anzeige “READY” einschaltet.
Wenn sich die Anzeige nicht ein-
schaltet, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
9 Entfernen Sie die Überbrückungs-
kabel in genau umgekehrter Rei-
henfolge zu der, in der sie
angebracht wurden, sobald das
Hybridsystem des Fahrzeugs
gestartet wurde.
10 Schließen Sie die Abdeckung des
Starthilfeanschlusses und befesti-
gen Sie die Abdeckung des Siche-
rungskastens wieder an ihrer
ursprünglichen Position.
Sobald das Hybridsystem startet, las-
sen Sie das Fahrzeug so bald wie mög-
lich von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt
oder einer anderen verlässlichen Werk-
statt überprüfen.
■Hybridsystem mit entladener
12-Volt-Batterie starten
Das Hybridsystem kann nicht durch Anschie-
ben gestartet werden.
■Um ein Entladen der 12-Volt-Batterie zu vermeiden
●Schalten Sie bei ausgeschaltetem Hybrid-system die Scheinwerfer und das Audiosy-
stem aus.
●Schalten Sie unnötige elektrische Bauteile
aus, wenn das Fahrzeug längere Zeit mit
niedriger Drehzahl fährt, z. B. bei hohem Verkehrsaufkommen.
■Wenn die 12-Volt-Batterie ausgebaut
oder entladen ist
●Im ECU gespeicherte Informationen wer- den gelöscht. Wenn die 12-Volt-Batterie
entladen ist, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
●Manche Systeme müssen möglicherweise
initialisiert werden. ( S.497)
■Beim Abtrennen der Klemmen der
12-Volt-Batterie
Wenn die Klemmen der 12-Volt-Batterie abgetrennt werden, werden die im ECU
gespeicherten Informationen gelöscht. Wen-
den Sie sich vor dem Entfernen der 12-Volt-Batterieklemmen an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
■Laden der 12-Volt-Batterie
Die in der 12-Volt-Batterie gespeicherte Elek-
trizität entlädt sich aufgrund natürlicher Entla-
dung und leichten Verbrauchs durch bestimmte elektrische Anlagen allmählich
selbst, auch wenn das Fahrzeug nicht
genutzt wird. Wenn das Fahrzeug für lange Zeit ungenutzt bleibt, kann sich die
12-Volt-Batterie entladen und das Hybridsy-
stem lässt sich eventuell nicht starten. (Die 12-Volt-Batterie wird während des Betriebs
des Hybridsystems automatisch aufgeladen.)
■Beim Laden oder Austauschen der
12-Volt-Batterie
●In manchen Fällen ist es nicht möglich, bei
entladener 12-Volt-Batterie die Türen mit dem intelligenten Einstiegs- & Startsystem
zu entriegeln. Verriegeln oder entriegeln
Sie die Türen mit der Fernbedienung oder

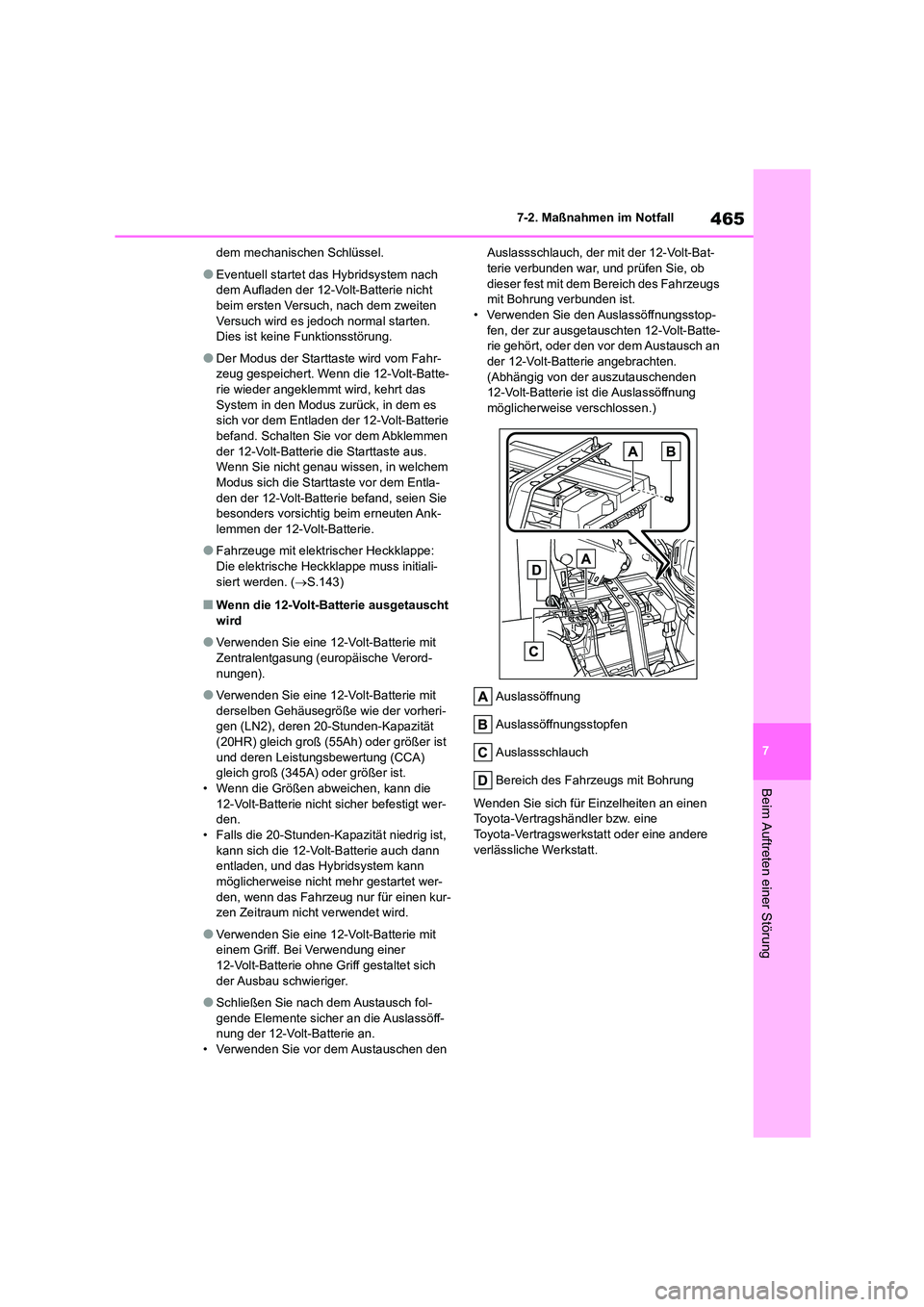

465
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
dem mechanischen Schlüssel.
●Eventuell startet das Hybridsystem nach
dem Aufladen der 12-Volt-Batterie nicht beim ersten Versuch, nach dem zweiten
Versuch wird es jedoch normal starten.
Dies ist keine Funktionsstörung.
●Der Modus der Starttaste wird vom Fahr-
zeug gespeichert. Wenn die 12-Volt-Batte- rie wieder angeklemmt wird, kehrt das
System in den Modus zurück, in dem es
sich vor dem Entladen der 12-Volt-Batterie
befand. Schalten Sie vor dem Abklemmen der 12-Volt-Batterie die Starttaste aus.
Wenn Sie nicht genau wissen, in welchem
Modus sich die Starttaste vor dem Entla- den der 12-Volt-Batterie befand, seien Sie
besonders vorsichtig beim erneuten Ank-
lemmen der 12-Volt-Batterie.
●Fahrzeuge mit elektrischer Heckklappe:
Die elektrische Heckklappe muss initiali- siert werden. ( S.143)
■Wenn die 12-Volt-Batterie ausgetauscht
wird
●Verwenden Sie eine 12-Volt-Batterie mit
Zentralentgasung (europäische Verord-
nungen).
●Verwenden Sie eine 12-Volt-Batterie mit
derselben Gehäusegröße wie der vorheri- gen (LN2), deren 20-Stunden-Kapazität
(20HR) gleich groß (55Ah) oder größer ist
und deren Leistungsbewertung (CCA) gleich groß (345A) oder größer ist.
• Wenn die Größen abweichen, kann die
12-Volt-Batterie nicht sicher befestigt wer- den.
• Falls die 20-Stunden-Kapazität niedrig ist,
kann sich die 12-Volt-Batterie auch dann entladen, und das Hybridsystem kann
möglicherweise nicht mehr gestartet wer-
den, wenn das Fahrzeug nur für einen kur- zen Zeitraum nicht verwendet wird.
●Verwenden Sie eine 12-Volt-Batterie mit einem Griff. Bei Verwendung einer
12-Volt-Batterie ohne Griff gestaltet sich
der Ausbau schwieriger.
●Schließen Sie nach dem Austausch fol-
gende Elemente sicher an die Auslassöff- nung der 12-Volt-Batterie an.
• Verwenden Sie vor dem Austauschen den
Auslassschlauch, der mit der 12-Volt-Bat- terie verbunden war, und prüfen Sie, ob
dieser fest mit dem Bereich des Fahrzeugs
mit Bohrung verbunden ist. • Verwenden Sie den Auslassöffnungsstop-
fen, der zur ausgetauschten 12-Volt-Batte-
rie gehört, oder den vor dem Austausch an der 12-Volt-Batterie angebrachten.
(Abhängig von der auszutauschenden
12-Volt-Batterie ist die Auslassöffnung möglicherweise verschlossen.)
Auslassöffnung
Auslassöffnungsstopfen
Auslassschlauch
Bereich des Fahrzeugs mit Bohrung
Wenden Sie sich für Einzelheiten an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.

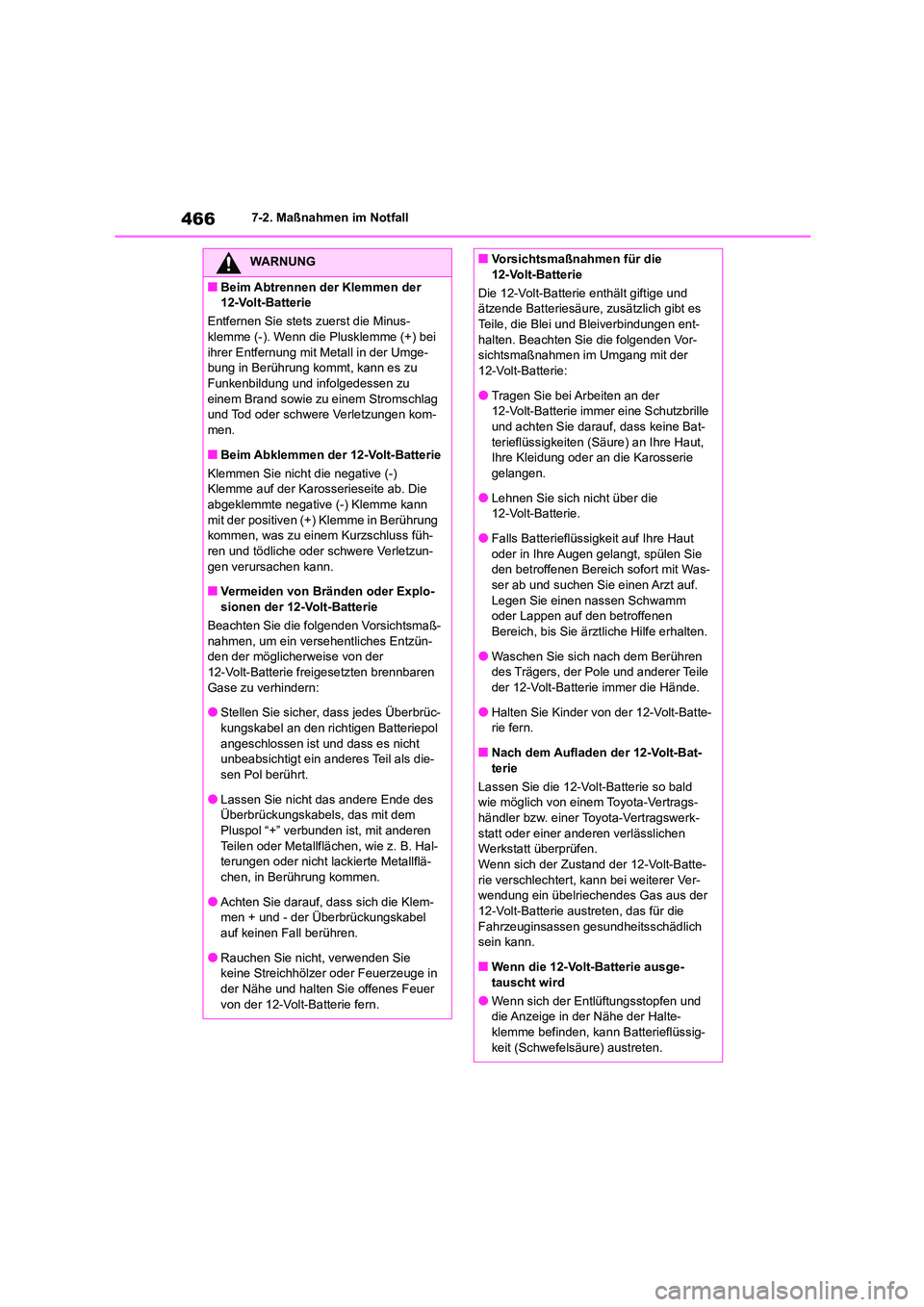

4667-2. Maßnahmen im Notfall
WARNUNG
■Beim Abtrennen der Klemmen der
12-Volt-Batterie
Entfernen Sie stets zuerst die Minus-
klemme (-). Wenn die Plusklemme (+) bei ihrer Entfernung mit Metall in der Umge-
bung in Berührung kommt, kann es zu
Funkenbildung und infolgedessen zu einem Brand sowie zu einem Stromschlag
und Tod oder schwere Verletzungen kom-
men.
■Beim Abklemmen der 12-Volt-Batterie
Klemmen Sie nicht die negative (-)
Klemme auf der Karosserieseite ab. Die
abgeklemmte negative (-) Klemme kann mit der positiven (+) Klemme in Berührung
kommen, was zu einem Kurzschluss füh-
ren und tödliche oder schwere Verletzun- gen verursachen kann.
■Vermeiden von Bränden oder Explo-
sionen der 12-Volt-Batterie
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um ein versehentliches Entzün-
den der möglicherweise von der
12-Volt-Batterie freigesetzten brennbaren Gase zu verhindern:
●Stellen Sie sicher, dass jedes Überbrüc-
kungskabel an den richtigen Batteriepol
angeschlossen ist und dass es nicht unbeabsichtigt ein anderes Teil als die-
sen Pol berührt.
●Lassen Sie nicht das andere Ende des Überbrückungskabels, das mit dem
Pluspol “+” verbunden ist, mit anderen
Teilen oder Metallflächen, wie z. B. Hal- terungen oder nicht lackierte Metallflä-
chen, in Berührung kommen.
●Achten Sie darauf, dass sich die Klem- men + und - der Überbrückungskabel
auf keinen Fall berühren.
●Rauchen Sie nicht, verwenden Sie keine Streichhölzer oder Feuerzeuge in
der Nähe und halten Sie offenes Feuer
von der 12-Volt-Batterie fern.
■Vorsichtsmaßnahmen für die
12-Volt-Batterie
Die 12-Volt-Batterie enthält giftige und
ätzende Batteriesäure, zusätzlich gibt es Teile, die Blei und Bleiverbindungen ent-
halten. Beachten Sie die folgenden Vor-
sichtsmaßnahmen im Umgang mit der 12-Volt-Batterie:
●Tragen Sie bei Arbeiten an der
12-Volt-Batterie immer eine Schutzbrille
und achten Sie darauf, dass keine Bat- terieflüssigkeiten (Säure) an Ihre Haut,
Ihre Kleidung oder an die Karosserie
gelangen.
●Lehnen Sie sich nicht über die
12-Volt-Batterie.
●Falls Batterieflüssigkeit auf Ihre Haut oder in Ihre Augen gelangt, spülen Sie
den betroffenen Bereich sofort mit Was-
ser ab und suchen Sie einen Arzt auf. Legen Sie einen nassen Schwamm
oder Lappen auf den betroffenen
Bereich, bis Sie ärzt liche Hilfe erhalten.
●Waschen Sie sich nach dem Berühren
des Trägers, der Pole und anderer Teile
der 12-Volt-Batterie immer die Hände.
●Halten Sie Kinder von der 12-Volt-Batte-
rie fern.
■Nach dem Aufladen der 12-Volt-Bat- terie
Lassen Sie die 12-Volt-Batterie so bald
wie möglich von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk- statt oder einer anderen verlässlichen
Werkstatt überprüfen.
Wenn sich der Zustand der 12-Volt-Batte- rie verschlechtert, kann bei weiterer Ver-
wendung ein übelriechendes Gas aus der
12-Volt-Batterie austreten, das für die Fahrzeuginsassen gesundheitsschädlich
sein kann.
■Wenn die 12-Volt-Batterie ausge- tauscht wird
●Wenn sich der Entlüftungsstopfen und
die Anzeige in der Nähe der Halte-
klemme befinden, kann Batterieflüssig- keit (Schwefelsäure) austreten.

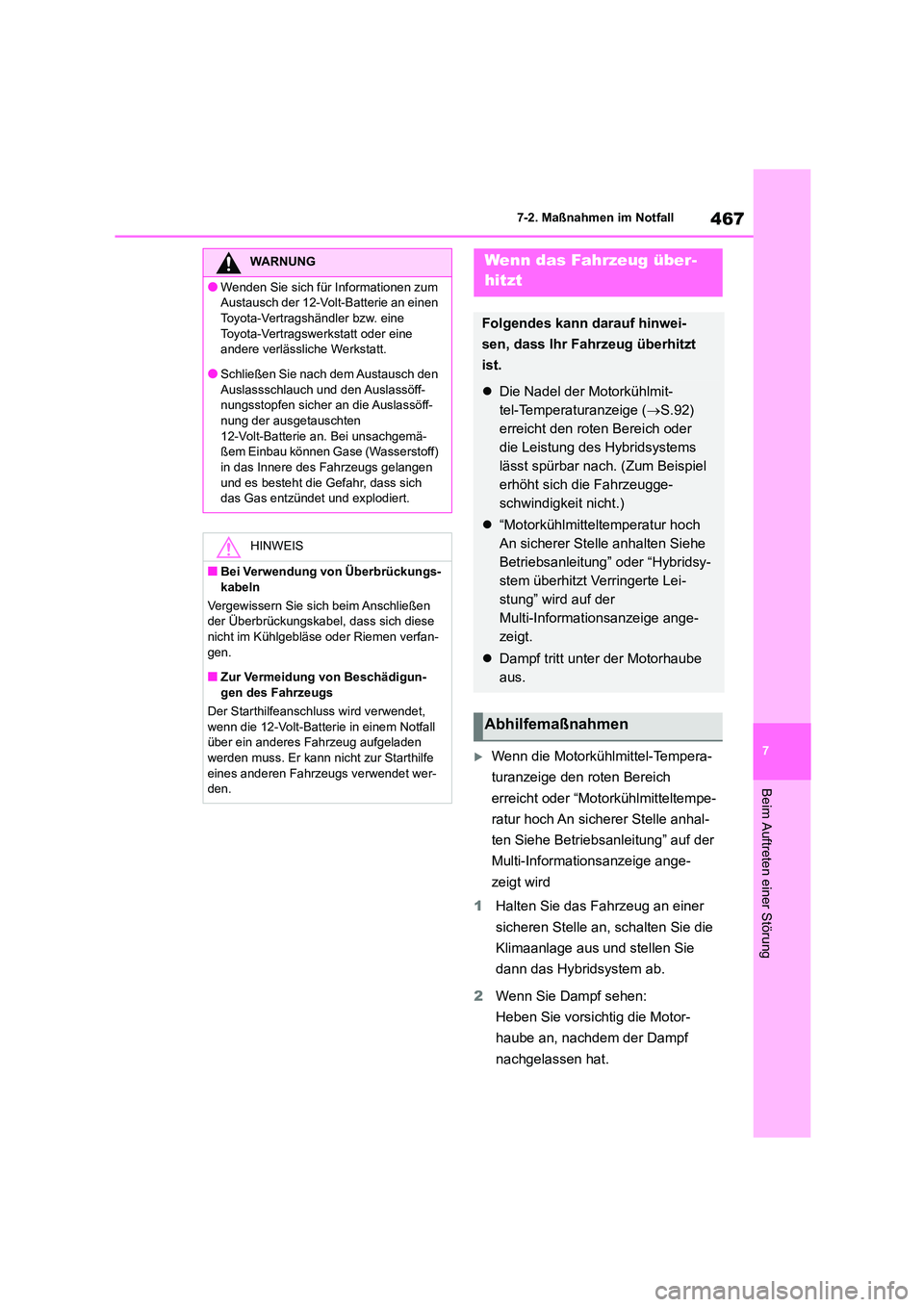

467
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Wenn die Motorkühlmittel-Tempera-
turanzeige den roten Bereich
erreicht oder “Motorkühlmitteltempe-
ratur hoch An sicherer Stelle anhal-
ten Siehe Betriebsanleitung” auf der
Multi-Informationsanzeige ange-
zeigt wird
1 Halten Sie das Fahrzeug an einer
sicheren Stelle an, schalten Sie die
Klimaanlage aus und stellen Sie
dann das Hybridsystem ab.
2 Wenn Sie Dampf sehen:
Heben Sie vorsichtig die Motor-
haube an, nachdem der Dampf
nachgelassen hat.
WARNUNG
●Wenden Sie sich für Informationen zum
Austausch der 12-Volt-Batterie an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
●Schließen Sie nach dem Austausch den Auslassschlauch und den Auslassöff-
nungsstopfen sicher an die Auslassöff-
nung der ausgetauschten 12-Volt-Batterie an. Bei unsachgemä-
ßem Einbau können Gase (Wasserstoff)
in das Innere des Fahrzeugs gelangen und es besteht die Gefahr, dass sich
das Gas entzündet und explodiert.
HINWEIS
■Bei Verwendung von Überbrückungs-
kabeln
Vergewissern Sie sich beim Anschließen
der Überbrückungskabel, dass sich diese nicht im Kühlgebläse oder Riemen verfan-
gen.
■Zur Vermeidung von Beschädigun- gen des Fahrzeugs
Der Starthilfeanschluss wird verwendet,
wenn die 12-Volt-Batterie in einem Notfall
über ein anderes Fahrzeug aufgeladen werden muss. Er kann nicht zur Starthilfe
eines anderen Fahrzeugs verwendet wer-
den.
Wenn das Fahrzeug über-
hitzt
Folgendes kann darauf hinwei-
sen, dass Ihr Fahrzeug überhitzt
ist.
 Die Nadel der Motorkühlmit-
tel-Temperaturanzeige ( S.92)
erreicht den roten Bereich oder
die Leistung des Hybridsystems
lässt spürbar nach. (Zum Beispiel
erhöht sich die Fahrzeugge-
schwindigkeit nicht.)
 “Motorkühlmitteltemperatur hoch
An sicherer Stelle anhalten Siehe
Betriebsanleitung” oder “Hybridsy-
stem überhitzt Verringerte Lei-
stung” wird auf der
Multi-Informationsanzeige ange-
zeigt.
 Dampf tritt unter der Motorhaube
aus.
Abhilfemaßnahmen

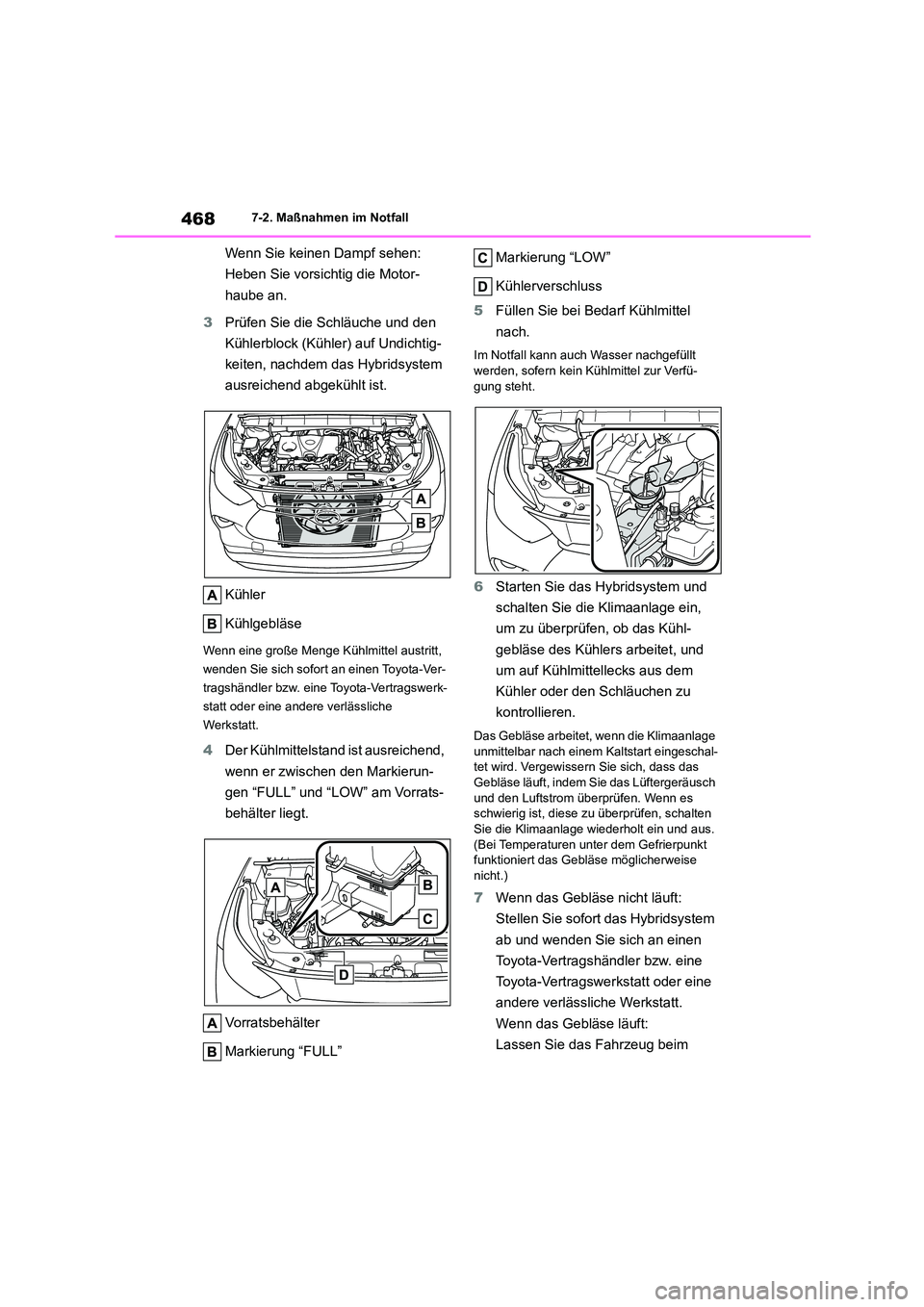

4687-2. Maßnahmen im Notfall
Wenn Sie keinen Dampf sehen:
Heben Sie vorsichtig die Motor-
haube an.
3 Prüfen Sie die Schläuche und den
Kühlerblock (Kühler) auf Undichtig-
keiten, nachdem das Hybridsystem
ausreichend abgekühlt ist.
Kühler
Kühlgebläse
Wenn eine große Menge Kühlmittel austritt,
wenden Sie sich sofort an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche
Werkstatt.
4 Der Kühlmittelstand ist ausreichend,
wenn er zwischen den Markierun-
gen “FULL” und “LOW” am Vorrats-
behälter liegt.
Vorratsbehälter
Markierung “FULL”
Markierung “LOW”
Kühlerverschluss
5 Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann auch Wasser nachgefüllt werden, sofern kein Kühlmittel zur Verfü-
gung steht.
6 Starten Sie das Hybridsystem und
schalten Sie die Klimaanlage ein,
um zu überprüfen, ob das Kühl-
gebläse des Kühlers arbeitet, und
um auf Kühlmittellecks aus dem
Kühler oder den Schläuchen zu
kontrollieren.
Das Gebläse arbeitet, wenn die Klimaanlage
unmittelbar nach einem Kaltstart eingeschal- tet wird. Vergewissern Sie sich, dass das
Gebläse läuft, indem Si e das Lüftergeräusch
und den Luftstrom überprüfen. Wenn es schwierig ist, diese zu überprüfen, schalten
Sie die Klimaanlage wiederholt ein und aus.
(Bei Temperaturen unter dem Gefrierpunkt funktioniert das Gebl äse möglicherweise
nicht.)
7 Wenn das Gebläse nicht läuft:
Stellen Sie sofort das Hybridsystem
ab und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
Wenn das Gebläse läuft:
Lassen Sie das Fahrzeug beim
