TOYOTA HIGHLANDER 2023 Betriebsanleitungen (in German)

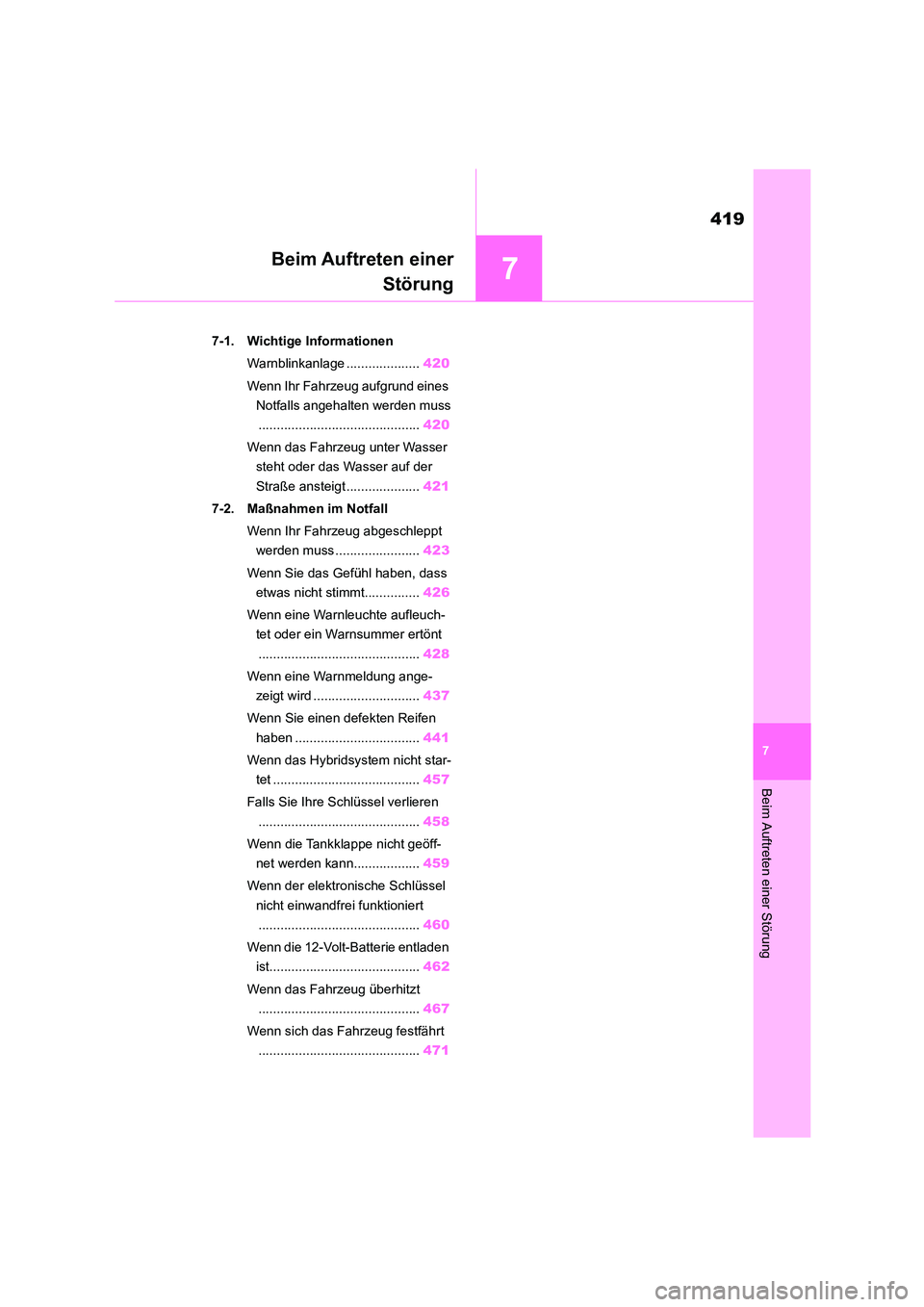

7
419
Beim Auftreten einer Störung
7
Beim Auftreten einer
Störung
.7-1. Wichtige Informationen
Warnblinkanlage .................... 420
Wenn Ihr Fahrzeug aufgrund eines
Notfalls angehalten werden muss
............................................ 420
Wenn das Fahrzeug unter Wasser
steht oder das Wasser auf der
Straße ansteigt .................... 421
7-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug abgeschleppt
werden muss ....................... 423
Wenn Sie das Gefühl haben, dass
etwas nicht stimmt............... 426
Wenn eine Warnleuchte aufleuch-
tet oder ein Warnsummer ertönt
............................................ 428
Wenn eine Warnmeldung ange-
zeigt wird ............................. 437
Wenn Sie einen defekten Reifen
haben .................................. 441
Wenn das Hybridsystem nicht star-
tet ........................................ 457
Falls Sie Ihre Schlüssel verlieren
............................................ 458
Wenn die Tankklappe nicht geöff-
net werden kann.................. 459
Wenn der elektronische Schlüssel
nicht einwandfrei funktioniert
............................................ 460
Wenn die 12-Volt-Batterie entladen
ist......................................... 462
Wenn das Fahrzeug überhitzt
............................................ 467
Wenn sich das Fahrzeug festfährt
............................................ 471

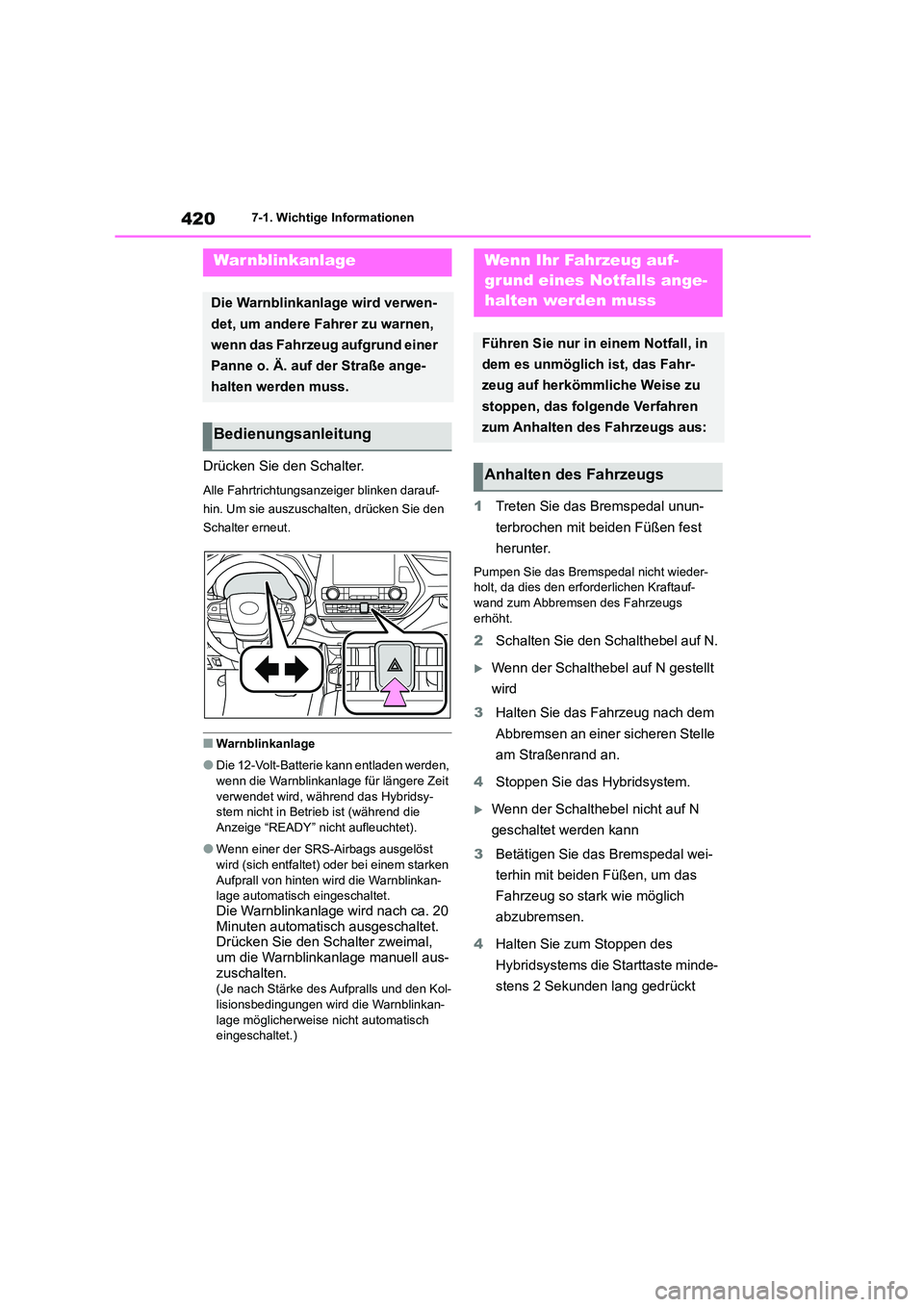

4207-1. Wichtige Informationen
7-1.Wichtige Informationen
Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger blinken darauf-
hin. Um sie auszuschalten, drücken Sie den
Schalter erneut.
■Warnblinkanlage
●Die 12-Volt-Batterie kann entladen werden, wenn die Warnblinkanlage für längere Zeit
verwendet wird, während das Hybridsy-
stem nicht in Betrieb ist (während die Anzeige “READY” nicht aufleuchtet).
●Wenn einer der SRS-Airbags ausgelöst wird (sich entfaltet) oder bei einem starken
Aufprall von hinten wird die Warnblinkan-
lage automatisch eingeschaltet. Die Warnblinkanlage wird nach ca. 20
Minuten automatisch ausgeschaltet.
Drücken Sie den Schalter zweimal, um die Warnblinkanlage manuell aus-
zuschalten.
(Je nach Stärke des Aufpralls und den Kol- lisionsbedingungen wird die Warnblinkan-
lage möglicherweise nicht automatisch
eingeschaltet.)
1 Treten Sie das Bremspedal unun-
terbrochen mit beiden Füßen fest
herunter.
Pumpen Sie das Bremspedal nicht wieder-
holt, da dies den erforderlichen Kraftauf- wand zum Abbremsen des Fahrzeugs
erhöht.
2 Schalten Sie den Schalthebel auf N.
Wenn der Schalthebel auf N gestellt
wird
3 Halten Sie das Fahrzeug nach dem
Abbremsen an einer sicheren Stelle
am Straßenrand an.
4 Stoppen Sie das Hybridsystem.
Wenn der Schalthebel nicht auf N
geschaltet werden kann
3 Betätigen Sie das Bremspedal wei-
terhin mit beiden Füßen, um das
Fahrzeug so stark wie möglich
abzubremsen.
4 Halten Sie zum Stoppen des
Hybridsystems die Starttaste minde-
stens 2 Sekunden lang gedrückt
War nblinkanlage
Die Warnblinkanlage wird verwen-
det, um andere Fahrer zu warnen,
wenn das Fahrzeug aufgrund einer
Panne o. Ä. auf der Straße ange-
halten werden muss.
Bedienungsanleitung
Wenn Ihr Fahrzeug auf-
grund eines Notfalls ange-
halten werden muss
Führen Sie nur in einem Notfall, in
dem es unmöglich ist, das Fahr-
zeug auf herkömmliche Weise zu
stoppen, das folgende Verfahren
zum Anhalten des Fahrzeugs aus:
Anhalten des Fahrzeugs

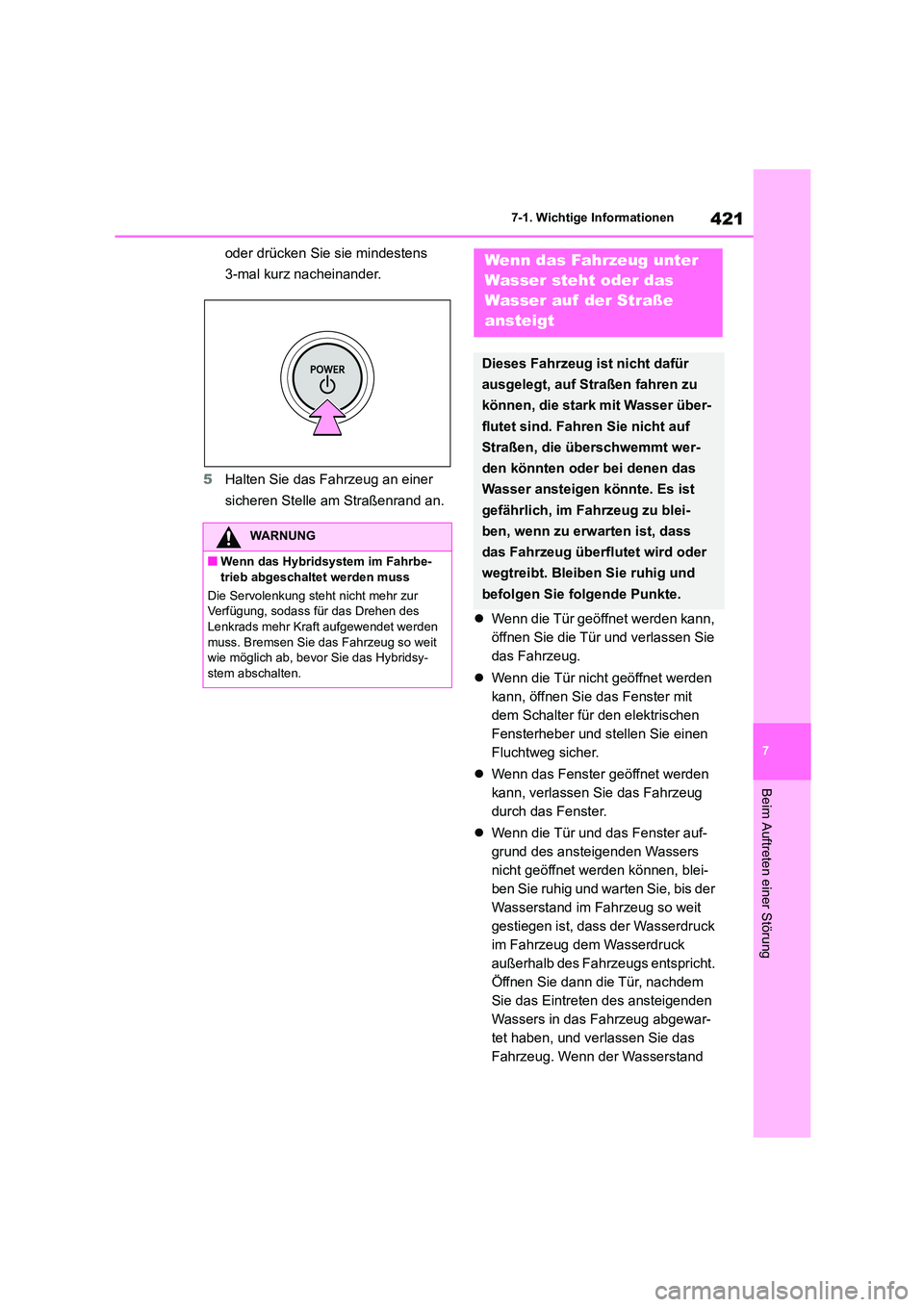

421
7
7-1. Wichtige Informationen
Beim Auftreten einer Störung
oder drücken Sie sie mindestens
3-mal kurz nacheinander.
5 Halten Sie das Fahrzeug an einer
sicheren Stelle am Straßenrand an.
 Wenn die Tür geöffnet werden kann,
öffnen Sie die Tür und verlassen Sie
das Fahrzeug.
 Wenn die Tür nicht geöffnet werden
kann, öffnen Sie das Fenster mit
dem Schalter für den elektrischen
Fensterheber und stellen Sie einen
Fluchtweg sicher.
 Wenn das Fenster geöffnet werden
kann, verlassen Sie das Fahrzeug
durch das Fenster.
 Wenn die Tür und das Fenster auf-
grund des ansteigenden Wassers
nicht geöffnet werden können, blei-
ben Sie ruhig und warten Sie, bis der
Wasserstand im Fahrzeug so weit
gestiegen ist, dass der Wasserdruck
im Fahrzeug dem Wasserdruck
außerhalb des Fahrzeugs entspricht.
Öffnen Sie dann die Tür, nachdem
Sie das Eintreten des ansteigenden
Wassers in das Fahrzeug abgewar-
tet haben, und verlassen Sie das
Fahrzeug. Wenn der Wasserstand
WARNUNG
■Wenn das Hybridsystem im Fahrbe- trieb abgeschaltet werden muss
Die Servolenkung steht nicht mehr zur
Verfügung, sodass für das Drehen des
Lenkrads mehr Kraft aufgewendet werden muss. Bremsen Sie das Fahrzeug so weit
wie möglich ab, bevor Sie das Hybridsy-
stem abschalten.
Wenn das Fahrzeug unter
Wasser steht oder das
Wasser auf der Straße
ansteigt
Dieses Fahrzeug ist nicht dafür
ausgelegt, auf Straßen fahren zu
können, die stark mit Wasser über-
flutet sind. Fahren Sie nicht auf
Straßen, die überschwemmt wer-
den könnten oder bei denen das
Wasser ansteigen könnte. Es ist
gefährlich, im Fahrzeug zu blei-
ben, wenn zu erwarten ist, dass
das Fahrzeug überflutet wird oder
wegtreibt. Bleiben Sie ruhig und
befolgen Sie folgende Punkte.

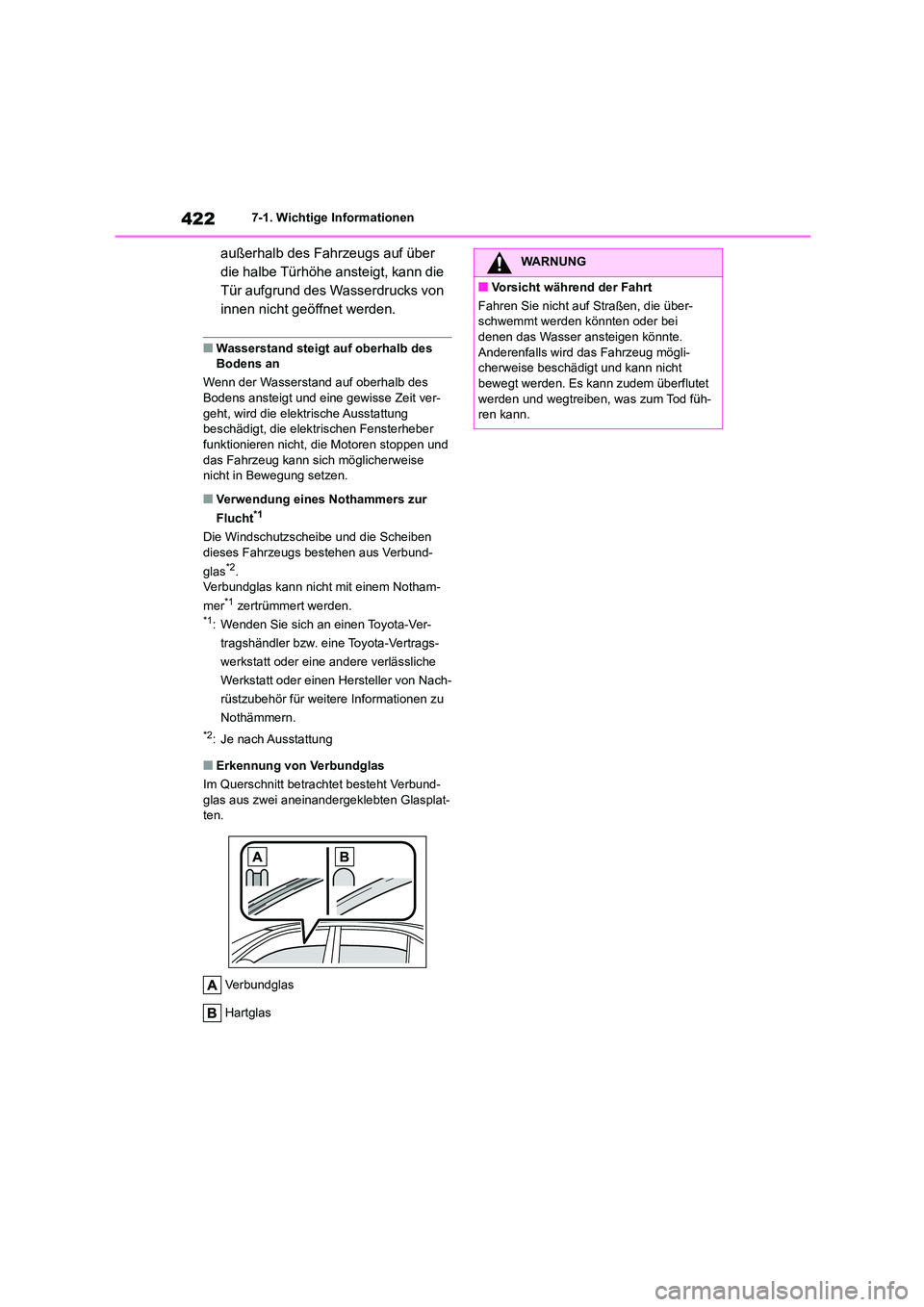

4227-1. Wichtige Informationen
außerhalb des Fahrzeugs auf über
die halbe Türhöhe ansteigt, kann die
Tür aufgrund des Wasserdrucks von
innen nicht geöffnet werden.
■Wasserstand steigt auf oberhalb des
Bodens an
Wenn der Wasserstand auf oberhalb des Bodens ansteigt und eine gewisse Zeit ver-
geht, wird die elektrische Ausstattung
beschädigt, die elektrischen Fensterheber funktionieren nicht, die Motoren stoppen und
das Fahrzeug kann sich möglicherweise
nicht in Bewegung setzen.
■Verwendung eines Nothammers zur
Flucht*1
Die Windschutzscheibe und die Scheiben
dieses Fahrzeugs bestehen aus Verbund-
glas*2.
Verbundglas kann nicht mit einem Notham-
mer*1 zertrümmert werden.*1: Wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertrags-
werkstatt oder eine andere verlässliche
Werkstatt oder einen Hersteller von Nach-
rüstzubehör für weitere Informationen zu
Nothämmern.
*2: Je nach Ausstattung
■Erkennung von Verbundglas
Im Querschnitt betrachtet besteht Verbund- glas aus zwei aneinandergeklebten Glasplat-
ten.
Verbundglas
Hartglas
WARNUNG
■Vorsicht während der Fahrt
Fahren Sie nicht auf Straßen, die über-
schwemmt werden könnten oder bei
denen das Wasser ansteigen könnte. Anderenfalls wird das Fahrzeug mögli-
cherweise beschädigt und kann nicht
bewegt werden. Es kann zudem überflutet werden und wegtreiben, was zum Tod füh-
ren kann.

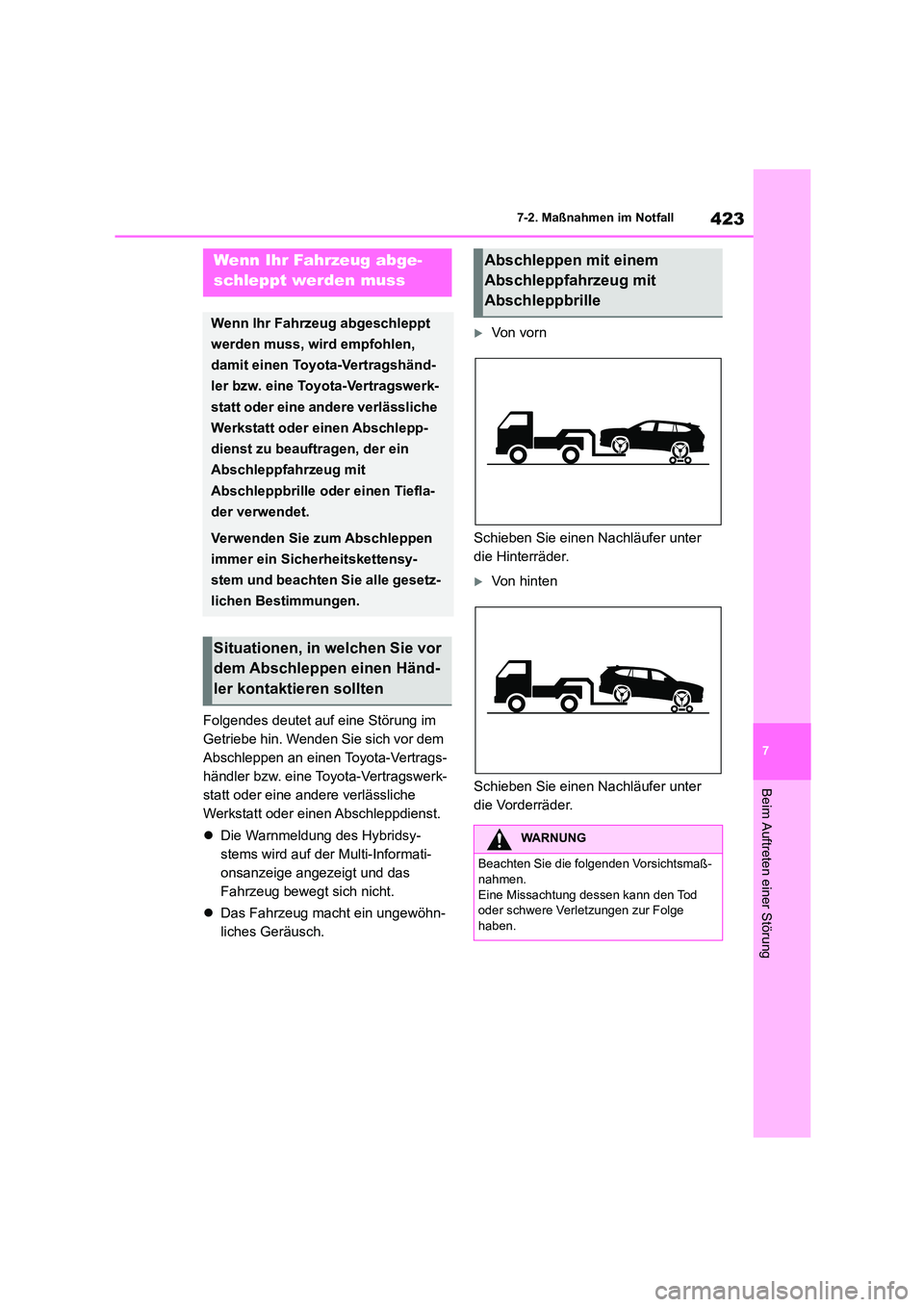

423
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
7-2.Maßnahmen im Notfall
Folgendes deutet auf eine Störung im
Getriebe hin. Wenden Sie sich vor dem
Abschleppen an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche
Werkstatt oder einen Abschleppdienst.
 Die Warnmeldung des Hybridsy-
stems wird auf der Multi-Informati-
onsanzeige angezeigt und das
Fahrzeug bewegt sich nicht.
 Das Fahrzeug macht ein ungewöhn-
liches Geräusch.
Von vorn
Schieben Sie einen Nachläufer unter
die Hinterräder.
Von hinten
Schieben Sie einen Nachläufer unter
die Vorderräder.
Wenn Ihr Fahrzeug abge-
schleppt werden muss
Wenn Ihr Fahrzeug abgeschleppt
werden muss, wird empfohlen,
damit einen Toyota-Vertragshänd-
ler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche
Werkstatt oder einen Abschlepp-
dienst zu beauftragen, der ein
Abschleppfahrzeug mit
Abschleppbrille oder einen Tiefla-
der verwendet.
Verwenden Sie zum Abschleppen
immer ein Sicherheitskettensy-
stem und beachten Sie alle gesetz-
lichen Bestimmungen.
Situationen, in welchen Sie vor
dem Abschleppen einen Händ-
ler kontaktieren sollten
Abschleppen mit einem
Abschleppfahrzeug mit
Abschleppbrille
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Eine Missachtung dessen kann den Tod
oder schwere Verletzungen zur Folge
haben.

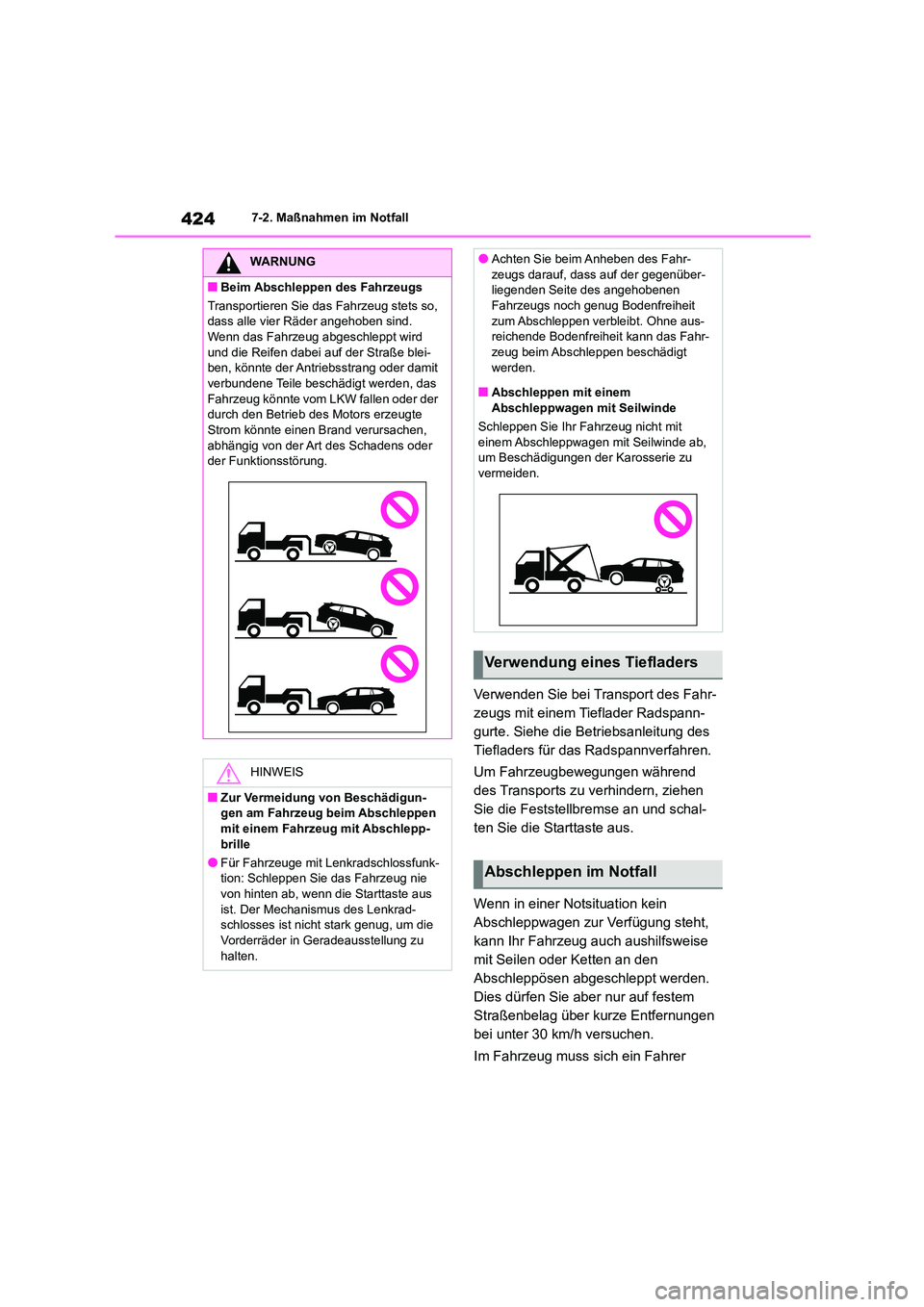

4247-2. Maßnahmen im Notfall
Verwenden Sie bei Transport des Fahr-
zeugs mit einem Tieflader Radspann-
gurte. Siehe die Betriebsanleitung des
Tiefladers für das Radspannverfahren.
Um Fahrzeugbewegungen während
des Transports zu verhindern, ziehen
Sie die Feststellbremse an und schal-
ten Sie die Starttaste aus.
Wenn in einer Notsituation kein
Abschleppwagen zur Verfügung steht,
kann Ihr Fahrzeug auch aushilfsweise
mit Seilen oder Ketten an den
Abschleppösen abgeschleppt werden.
Dies dürfen Sie aber nur auf festem
Straßenbelag über kurze Entfernungen
bei unter 30 km/h versuchen.
Im Fahrzeug muss sich ein Fahrer
WARNUNG
■Beim Abschleppen des Fahrzeugs
Transportieren Sie das Fahrzeug stets so,
dass alle vier Räder angehoben sind.
Wenn das Fahrzeug abgeschleppt wird und die Reifen dabei auf der Straße blei-
ben, könnte der Antriebsstrang oder damit
verbundene Teile beschädigt werden, das Fahrzeug könnte vom LKW fallen oder der
durch den Betrieb des Motors erzeugte
Strom könnte einen Brand verursachen, abhängig von der Art des Schadens oder
der Funktionsstörung.
HINWEIS
■Zur Vermeidung von Beschädigun- gen am Fahrzeug beim Abschleppen
mit einem Fahrzeug mit Abschlepp-
brille
●Für Fahrzeuge mit Lenkradschlossfunk- tion: Schleppen Sie das Fahrzeug nie
von hinten ab, wenn die Starttaste aus
ist. Der Mechanismus des Lenkrad- schlosses ist nicht stark genug, um die
Vorderräder in Geradeausstellung zu
halten.
●Achten Sie beim Anheben des Fahr-
zeugs darauf, dass auf der gegenüber-
liegenden Seite des angehobenen Fahrzeugs noch genug Bodenfreiheit
zum Abschleppen verbleibt. Ohne aus-
reichende Bodenfreiheit kann das Fahr- zeug beim Abschleppen beschädigt
werden.
■Abschleppen mit einem Abschleppwagen mit Seilwinde
Schleppen Sie Ihr Fahrzeug nicht mit einem Abschleppwagen mit Seilwinde ab,
um Beschädigungen der Karosserie zu
vermeiden.
Verwendung eines Tiefladers
Abschleppen im Notfall

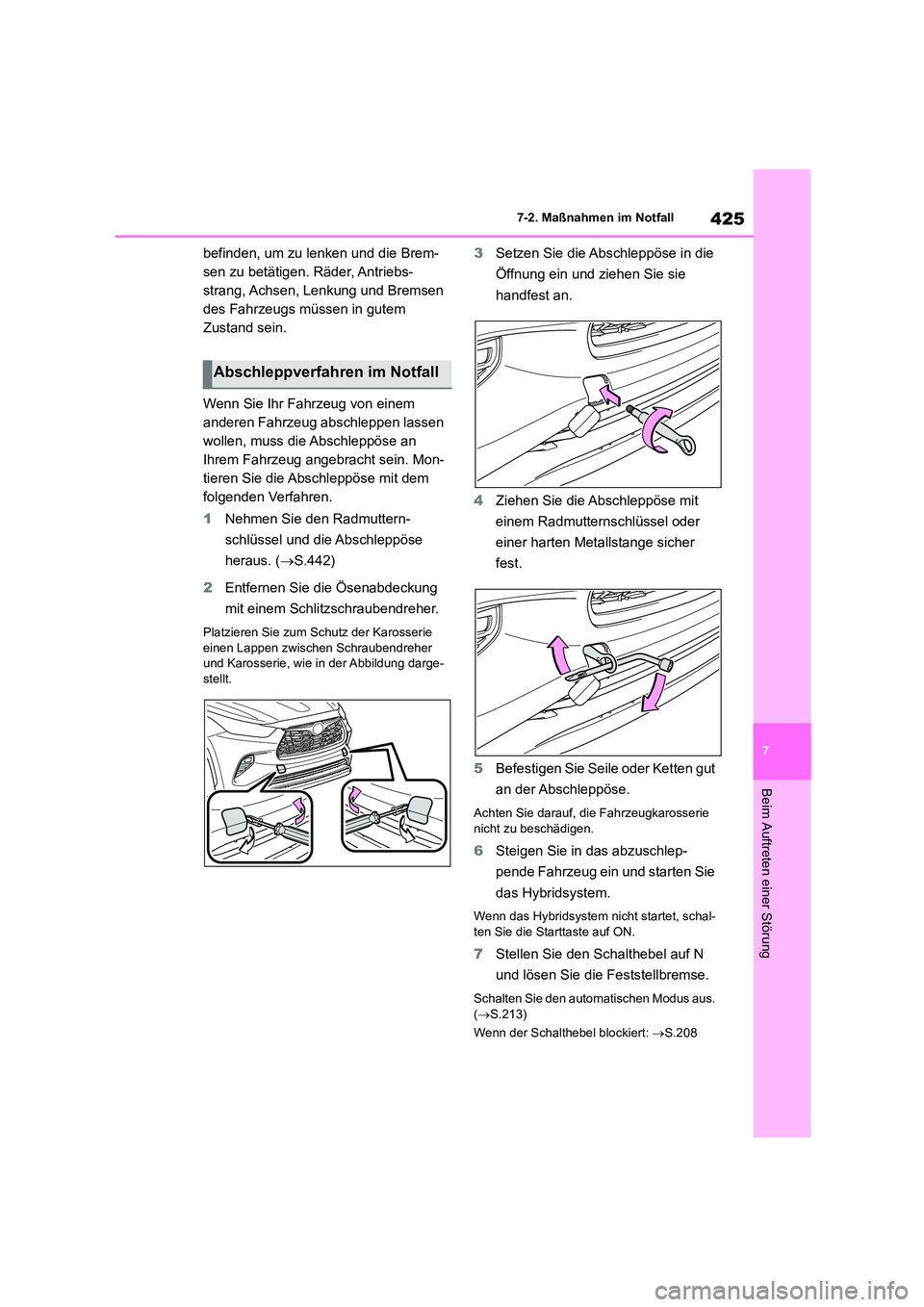

425
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
befinden, um zu lenken und die Brem-
sen zu betätigen. Räder, Antriebs-
strang, Achsen, Lenkung und Bremsen
des Fahrzeugs müssen in gutem
Zustand sein.
Wenn Sie Ihr Fahrzeug von einem
anderen Fahrzeug abschleppen lassen
wollen, muss die Abschleppöse an
Ihrem Fahrzeug angebracht sein. Mon-
tieren Sie die Abschleppöse mit dem
folgenden Verfahren.
1 Nehmen Sie den Radmuttern-
schlüssel und die Abschleppöse
heraus. ( S.442)
2 Entfernen Sie die Ösenabdeckung
mit einem Schlitzschraubendreher.
Platzieren Sie zum Schutz der Karosserie
einen Lappen zwischen Schraubendreher und Karosserie, wie in der Abbildung darge-
stellt.
3 Setzen Sie die Abschleppöse in die
Öffnung ein und ziehen Sie sie
handfest an.
4 Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel oder
einer harten Metallstange sicher
fest.
5 Befestigen Sie Seile oder Ketten gut
an der Abschleppöse.
Achten Sie darauf, die Fahrzeugkarosserie nicht zu beschädigen.
6 Steigen Sie in das abzuschlep-
pende Fahrzeug ein und starten Sie
das Hybridsystem.
Wenn das Hybridsystem nicht startet, schal-
ten Sie die Starttaste auf ON.
7 Stellen Sie den Schalthebel auf N
und lösen Sie die Feststellbremse.
Schalten Sie den automatischen Modus aus.
( S.213)
Wenn der Schalthebel blockiert: S.208
Abschleppverfahren im Notfall

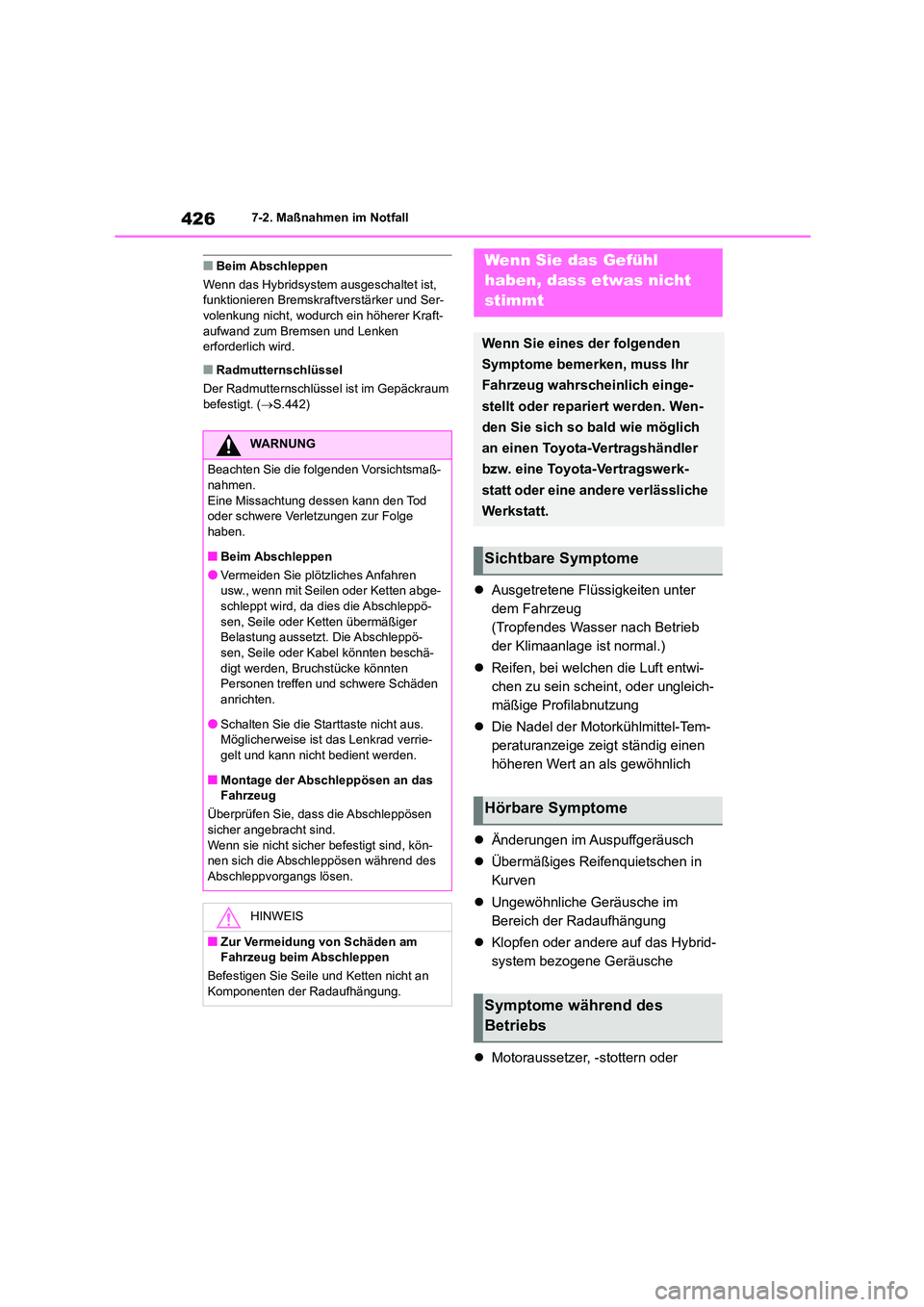

4267-2. Maßnahmen im Notfall
■Beim Abschleppen
Wenn das Hybridsystem ausgeschaltet ist, funktionieren Bremskraftverstärker und Ser-
volenkung nicht, wodurch ein höherer Kraft-
aufwand zum Bremsen und Lenken erforderlich wird.
■Radmutternschlüssel
Der Radmutternschlüsse l ist im Gepäckraum
befestigt. ( S.442)
Ausgetretene Flüssigkeiten unter
dem Fahrzeug
(Tropfendes Wasser nach Betrieb
der Klimaanlage ist normal.)
 Reifen, bei welchen die Luft entwi-
chen zu sein scheint, oder ungleich-
mäßige Profilabnutzung
 Die Nadel der Motorkühlmittel-Tem-
peraturanzeige zeigt ständig einen
höheren Wert an als gewöhnlich
 Änderungen im Auspuffgeräusch
 Übermäßiges Reifenquietschen in
Kurven
 Ungewöhnliche Geräusche im
Bereich der Radaufhängung
 Klopfen oder andere auf das Hybrid-
system bezogene Geräusche
 Motoraussetzer, -stottern oder
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Eine Missachtung dessen kann den Tod
oder schwere Verletzungen zur Folge haben.
■Beim Abschleppen
●Vermeiden Sie plötzliches Anfahren
usw., wenn mit Seilen oder Ketten abge-
schleppt wird, da dies die Abschleppö- sen, Seile oder Ketten übermäßiger
Belastung aussetzt. Die Abschleppö-
sen, Seile oder Kabel könnten beschä- digt werden, Bruchstücke könnten
Personen treffen und schwere Schäden
anrichten.
●Schalten Sie die Starttaste nicht aus.
Möglicherweise ist das Lenkrad verrie-
gelt und kann nicht bedient werden.
■Montage der Abschleppösen an das
Fahrzeug
Überprüfen Sie, dass die Abschleppösen
sicher angebracht sind. Wenn sie nicht sicher befestigt sind, kön-
nen sich die Abschleppösen während des
Abschleppvorgangs lösen.
HINWEIS
■Zur Vermeidung von Schäden am Fahrzeug beim Abschleppen
Befestigen Sie Seile und Ketten nicht an
Komponenten der Radaufhängung.
Wenn Sie das Gefühl
haben, dass etwas nicht
stimmt
Wenn Sie eines der folgenden
Symptome bemerken, muss Ihr
Fahrzeug wahrscheinlich einge-
stellt oder repariert werden. Wen-
den Sie sich so bald wie möglich
an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche
Werkstatt.
Sichtbare Symptome
Hörbare Symptome
Symptome während des
Betriebs

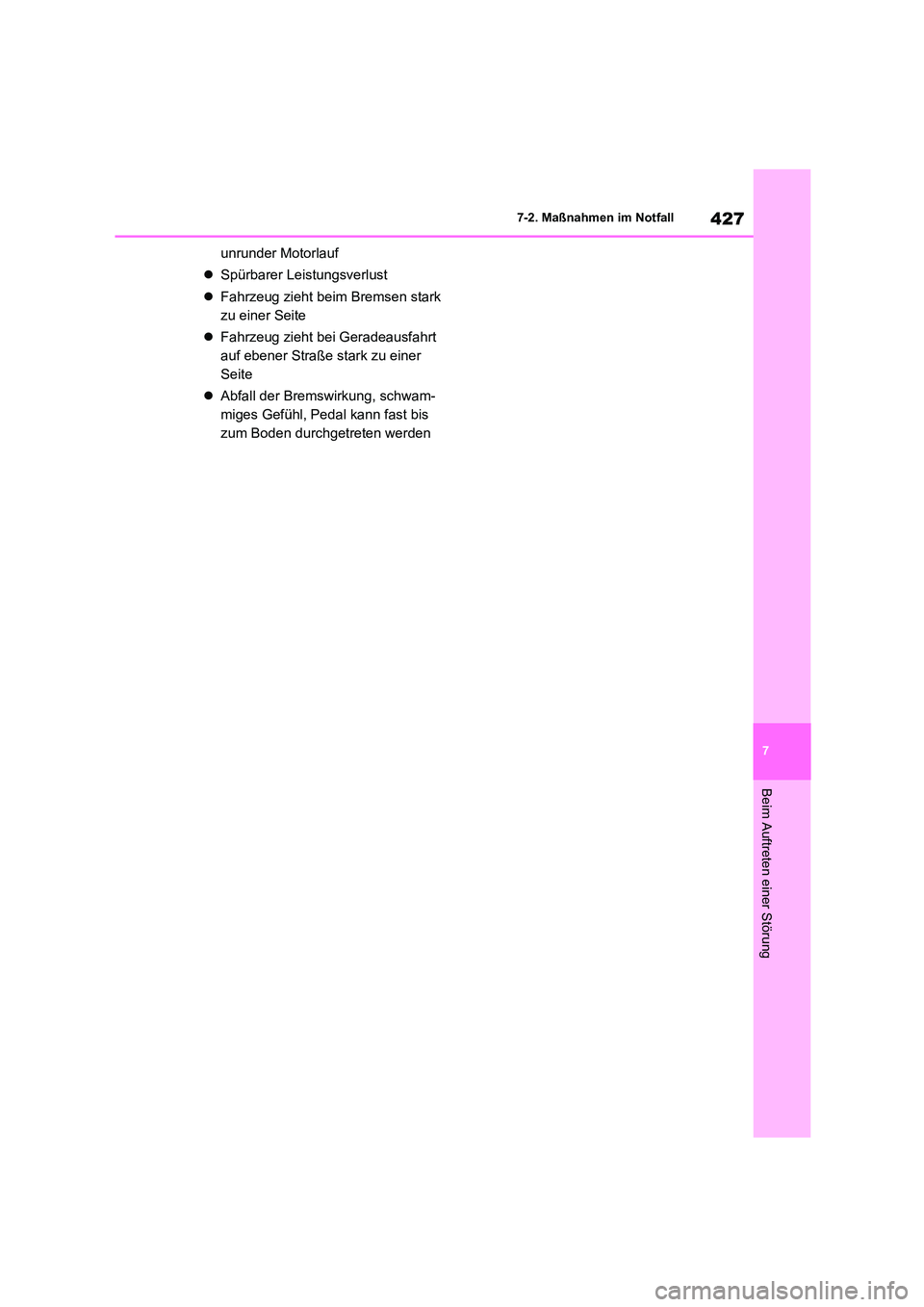

427
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
unrunder Motorlauf
 Spürbarer Leistungsverlust
 Fahrzeug zieht beim Bremsen stark
zu einer Seite
 Fahrzeug zieht bei Geradeausfahrt
auf ebener Straße stark zu einer
Seite
 Abfall der Bremswirkung, schwam-
miges Gefühl, Pedal kann fast bis
zum Boden durchgetreten werden

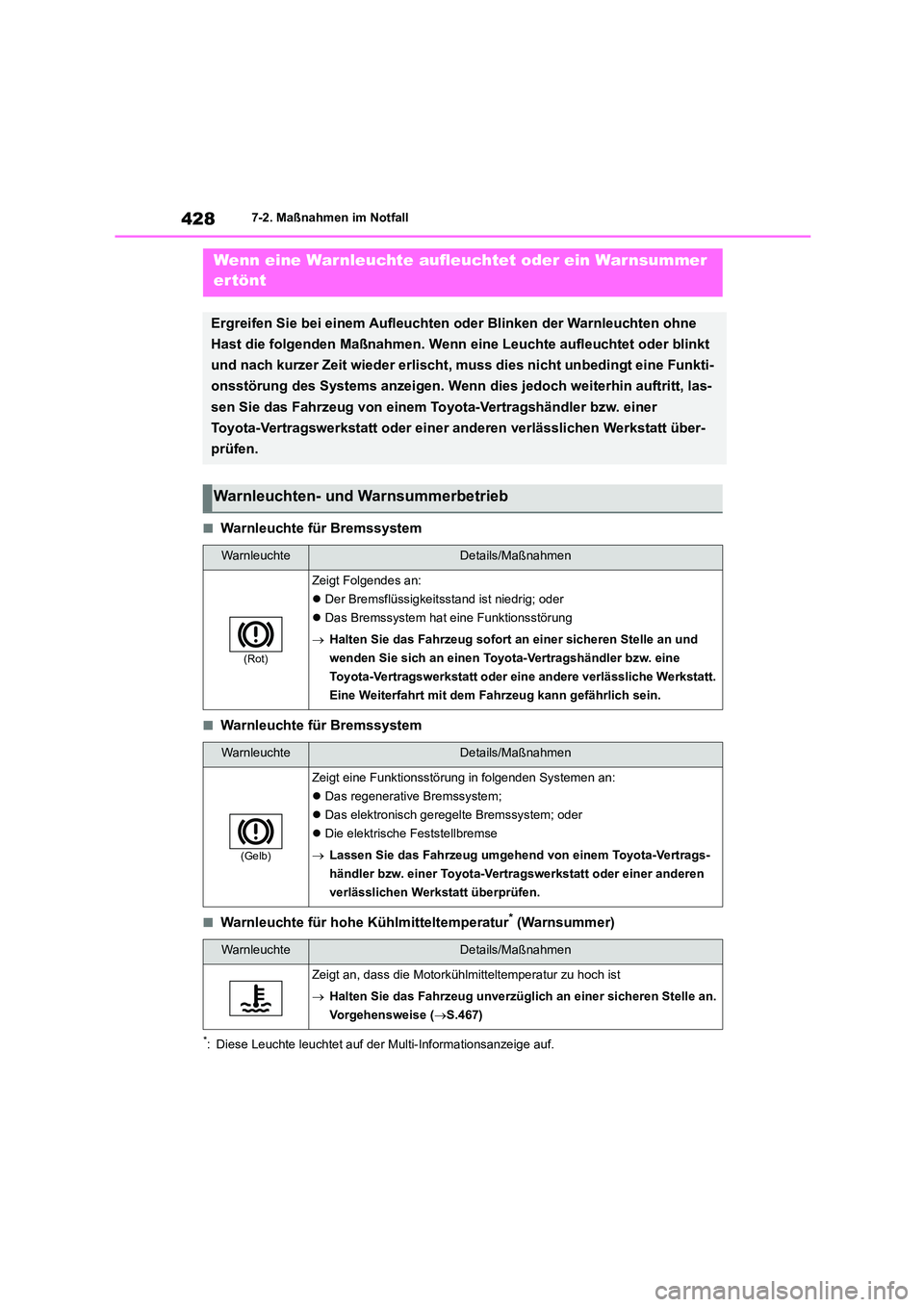

4287-2. Maßnahmen im Notfall
■Warnleuchte für Bremssystem
■Warnleuchte für Bremssystem
■Warnleuchte für hohe Kühlmitteltemperatur* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
Wenn eine Warnleuchte aufleuchtet oder ein Warnsummer
er tönt
Ergreifen Sie bei einem Aufleuchten oder Blinken der Warnleuchten ohne
Hast die folgenden Maßnahmen. Wenn eine Leuchte aufleuchtet oder blinkt
und nach kurzer Zeit wieder erlischt, muss dies nicht unbedingt eine Funkti-
onsstörung des Systems anzeigen. Wenn dies jedoch weiterhin auftritt, las-
sen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt über-
prüfen.
Warnleuchten- und Warnsummerbetrieb
WarnleuchteDetails/Maßnahmen
(Rot)
Zeigt Folgendes an:
 Der Bremsflüssigkeitsstand ist niedrig; oder
 Das Bremssystem hat eine Funktionsstörung
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
Eine Weiterfahrt mit dem Fahrzeug kann gefährlich sein.
WarnleuchteDetails/Maßnahmen
(Gelb)
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Das regenerative Bremssystem;
 Das elektronisch geregelte Bremssystem; oder
 Die elektrische Feststellbremse
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
Zeigt an, dass die Motorkühlmi tteltemperatur zu hoch ist
 Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an.
Vorgehensweise ( S.467)
