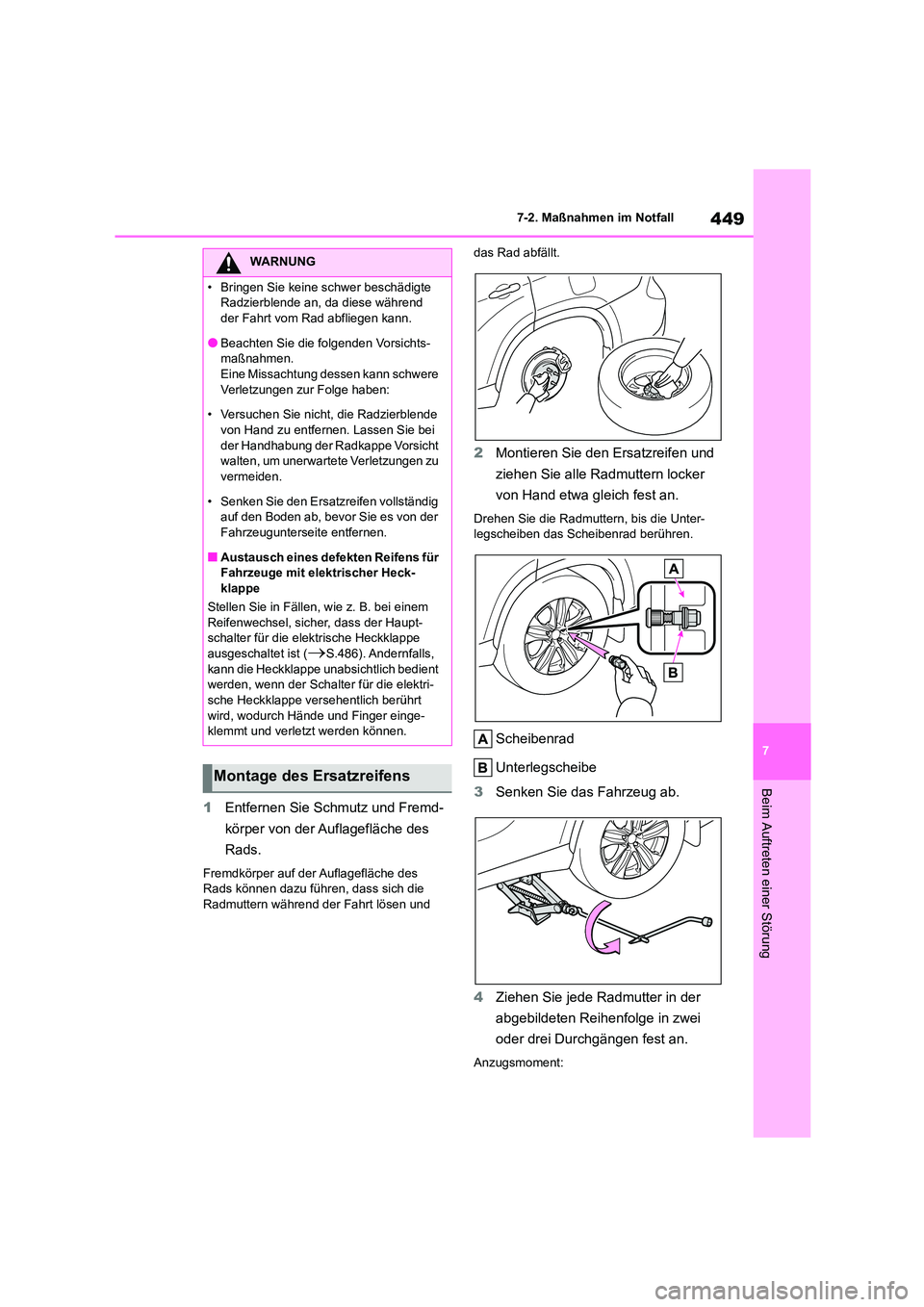

Page 451 of 606

449
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
1 Entfernen Sie Schmutz und Fremd-
körper von der Auflagefläche des
Rads.
Fremdkörper auf der Auflagefläche des
Rads können dazu führen, dass sich die
Radmuttern während der Fahrt lösen und
das Rad abfällt.
2 Montieren Sie den Ersatzreifen und
ziehen Sie alle Radmuttern locker
von Hand etwa gleich fest an.
Drehen Sie die Radmuttern, bis die Unter-
legscheiben das Scheibenrad berühren.
Scheibenrad
Unterlegscheibe
3 Senken Sie das Fahrzeug ab.
4 Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsmoment:
WARNUNG
• Bringen Sie keine schwer beschädigte
Radzierblende an, da diese während
der Fahrt vom Rad abfliegen kann.
●Beachten Sie die folgenden Vorsichts-
maßnahmen.
Eine Missachtung dessen kann schwere Verletzungen zur Folge haben:
• Versuchen Sie nicht, die Radzierblende
von Hand zu entfernen. Lassen Sie bei der Handhabung der Radkappe Vorsicht
walten, um unerwartete Verletzungen zu
vermeiden.
• Senken Sie den Ersatzreifen vollständig
auf den Boden ab, bevor Sie es von der
Fahrzeugunterseite entfernen.
■Austausch eines defekten Reifens für
Fahrzeuge mit elektrischer Heck-
klappe
Stellen Sie in Fällen, wie z. B. bei einem Reifenwechsel, sicher, dass der Haupt-
schalter für die elektrische Heckklappe
ausgeschaltet ist (S.486). Andernfalls, kann die Heckklappe unabsichtlich bedient
werden, wenn der Schalter für die elektri-
sche Heckklappe versehentlich berührt
wird, wodurch Hände und Finger einge- klemmt und verletzt werden können.
Montage des Ersatzreifens

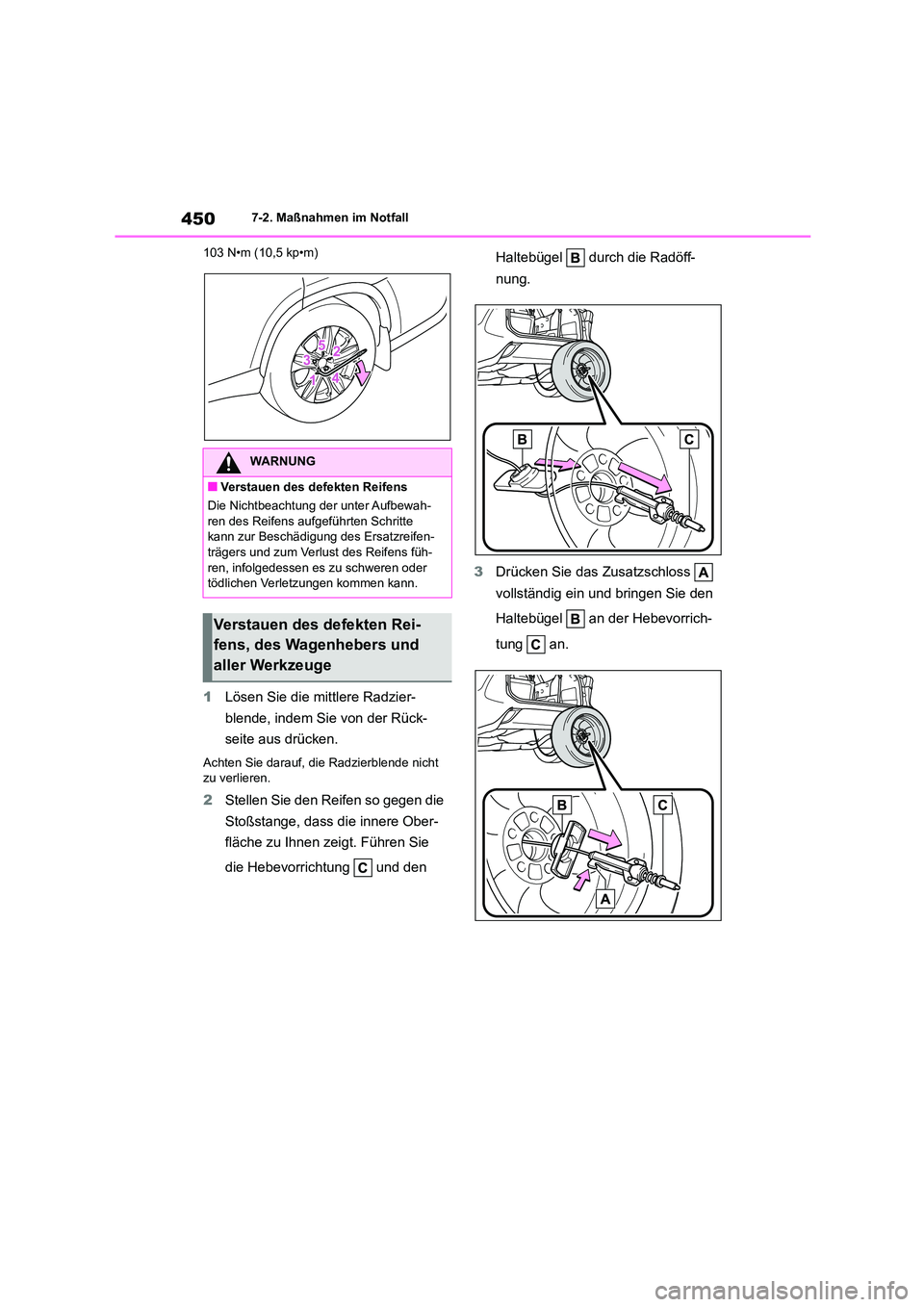

Page 452 of 606

4507-2. Maßnahmen im Notfall
103 N•m (10,5 kp•m)
1 Lösen Sie die mittlere Radzier-
blende, indem Sie von der Rück-
seite aus drücken.
Achten Sie darauf, die Radzierblende nicht
zu verlieren.
2 Stellen Sie den Reifen so gegen die
Stoßstange, dass die innere Ober-
fläche zu Ihnen zeigt. Führen Sie
die Hebevorrichtung und den
Haltebügel durch die Radöff-
nung.
3 Drücken Sie das Zusatzschloss
vollständig ein und bringen Sie den
Haltebügel an der Hebevorrich-
tung an.
WARNUNG
■Verstauen des defekten Reifens
Die Nichtbeachtung der unter Aufbewah- ren des Reifens aufgeführten Schritte
kann zur Beschädigung des Ersatzreifen-
trägers und zum Verlust des Reifens füh- ren, infolgedessen es zu schweren oder
tödlichen Verletzungen kommen kann.
Verstauen des defekten Rei-
fens, des Wagenhebers und
aller Werkzeuge

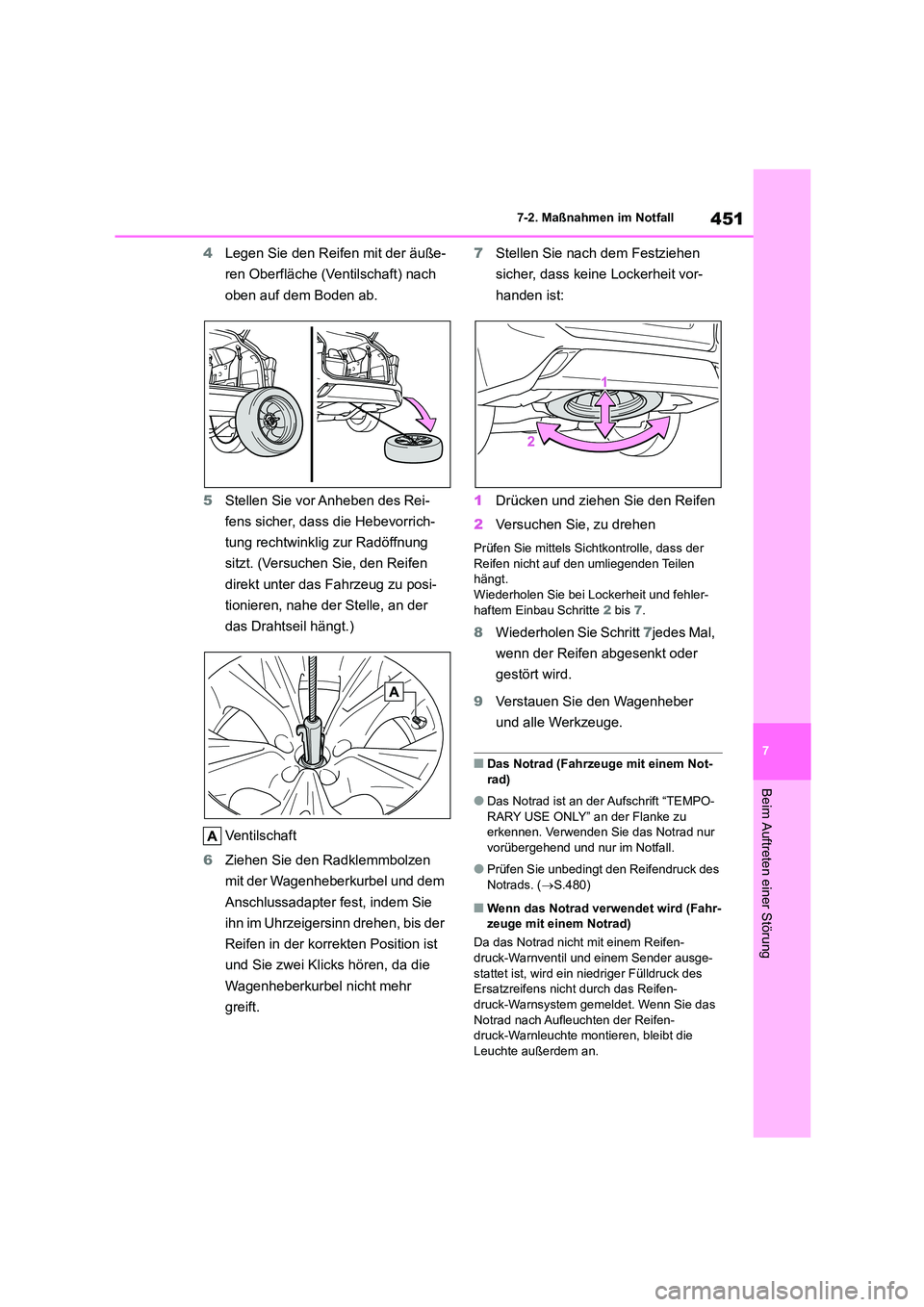

Page 453 of 606

451
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
4 Legen Sie den Reifen mit der äuße-
ren Oberfläche (Ventilschaft) nach
oben auf dem Boden ab.
5 Stellen Sie vor Anheben des Rei-
fens sicher, dass die Hebevorrich-
tung rechtwinklig zur Radöffnung
sitzt. (Versuchen Sie, den Reifen
direkt unter das Fahrzeug zu posi-
tionieren, nahe der Stelle, an der
das Drahtseil hängt.)
Ventilschaft
6 Ziehen Sie den Radklemmbolzen
mit der Wagenheberkurbel und dem
Anschlussadapter fest, indem Sie
ihn im Uhrzeigersinn drehen, bis der
Reifen in der korrekten Position ist
und Sie zwei Klicks hören, da die
Wagenheberkurbel nicht mehr
greift.
7 Stellen Sie nach dem Festziehen
sicher, dass keine Lockerheit vor-
handen ist:
1 Drücken und ziehen Sie den Reifen
2 Versuchen Sie, zu drehen
Prüfen Sie mittels Sichtkontrolle, dass der
Reifen nicht auf den umliegenden Teilen
hängt. Wiederholen Sie bei Lockerheit und fehler-
haftem Einbau Schritte 2 bis 7.
8Wiederholen Sie Schritt 7jedes Mal,
wenn der Reifen abgesenkt oder
gestört wird.
9 Verstauen Sie den Wagenheber
und alle Werkzeuge.
■Das Notrad (Fahrzeuge mit einem Not-
rad)
●Das Notrad ist an der Aufschrift “TEMPO-
RARY USE ONLY” an der Flanke zu erkennen. Verwenden Sie das Notrad nur
vorübergehend und nur im Notfall.
●Prüfen Sie unbedingt den Reifendruck des
Notrads. ( S.480)
■Wenn das Notrad verwendet wird (Fahr-
zeuge mit einem Notrad)
Da das Notrad nicht mit einem Reifen- druck-Warnventil und einem Sender ausge-
stattet ist, wird ein ni edriger Fülldruck des
Ersatzreifens nicht durch das Reifen- druck-Warnsystem gemeldet. Wenn Sie das
Notrad nach Aufleuchten der Reifen-
druck-Warnleuchte montieren, bleibt die Leuchte außerdem an.

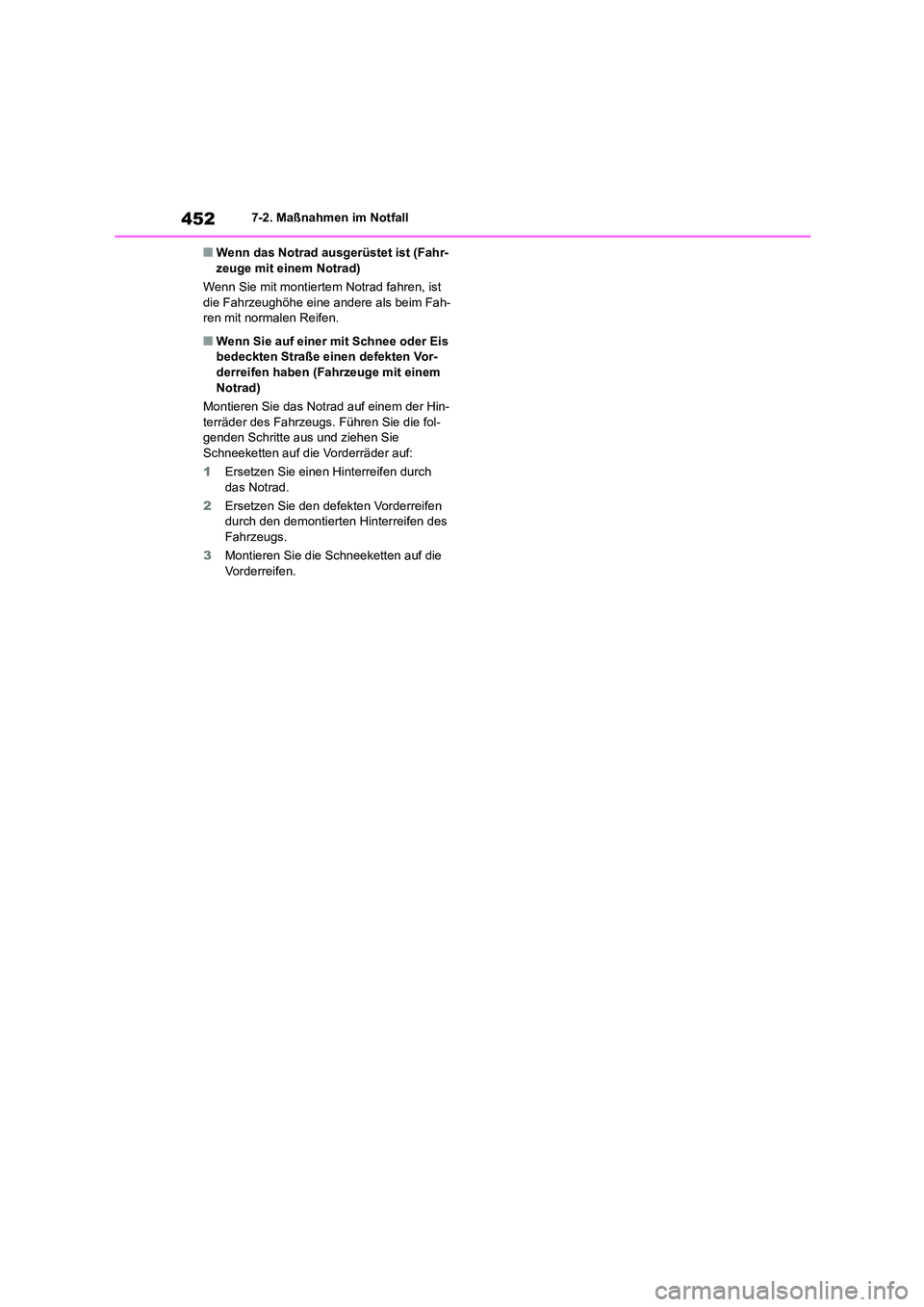

Page 454 of 606

4527-2. Maßnahmen im Notfall
■Wenn das Notrad ausgerüstet ist (Fahr- zeuge mit einem Notrad)
Wenn Sie mit montiertem Notrad fahren, ist
die Fahrzeughöhe eine andere als beim Fah-
ren mit normalen Reifen.
■Wenn Sie auf einer mit Schnee oder Eis bedeckten Straße einen defekten Vor-
derreifen haben (Fahrzeuge mit einem
Notrad)
Montieren Sie das Notrad auf einem der Hin-
terräder des Fahrzeugs. Führen Sie die fol- genden Schritte aus und ziehen Sie
Schneeketten auf die Vorderräder auf:
1 Ersetzen Sie einen Hinterreifen durch
das Notrad.
2 Ersetzen Sie den defekten Vorderreifen durch den demontierten Hinterreifen des
Fahrzeugs.
3 Montieren Sie die Schneeketten auf die
Vorderreifen.
Page 455 of 606

453
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

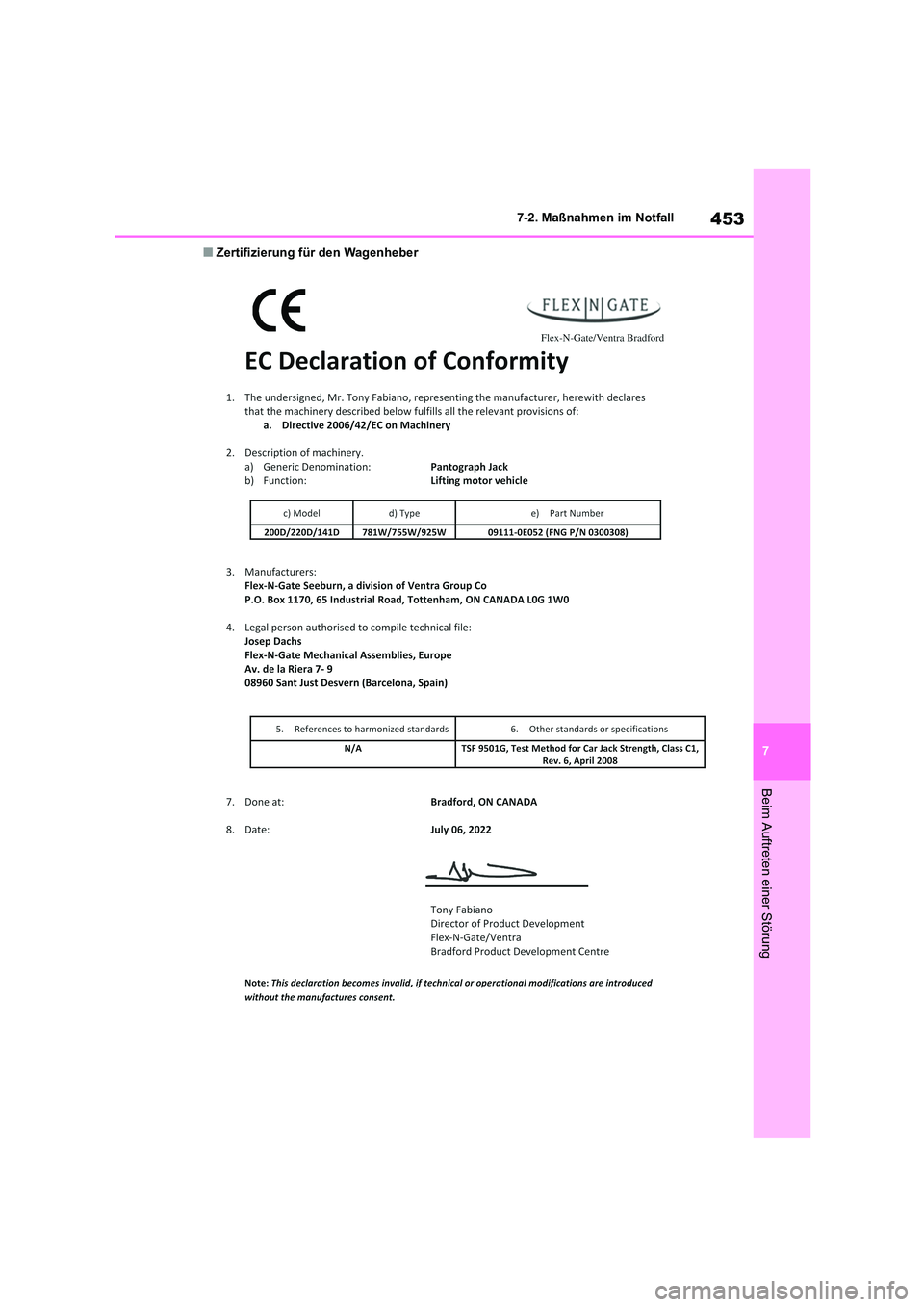

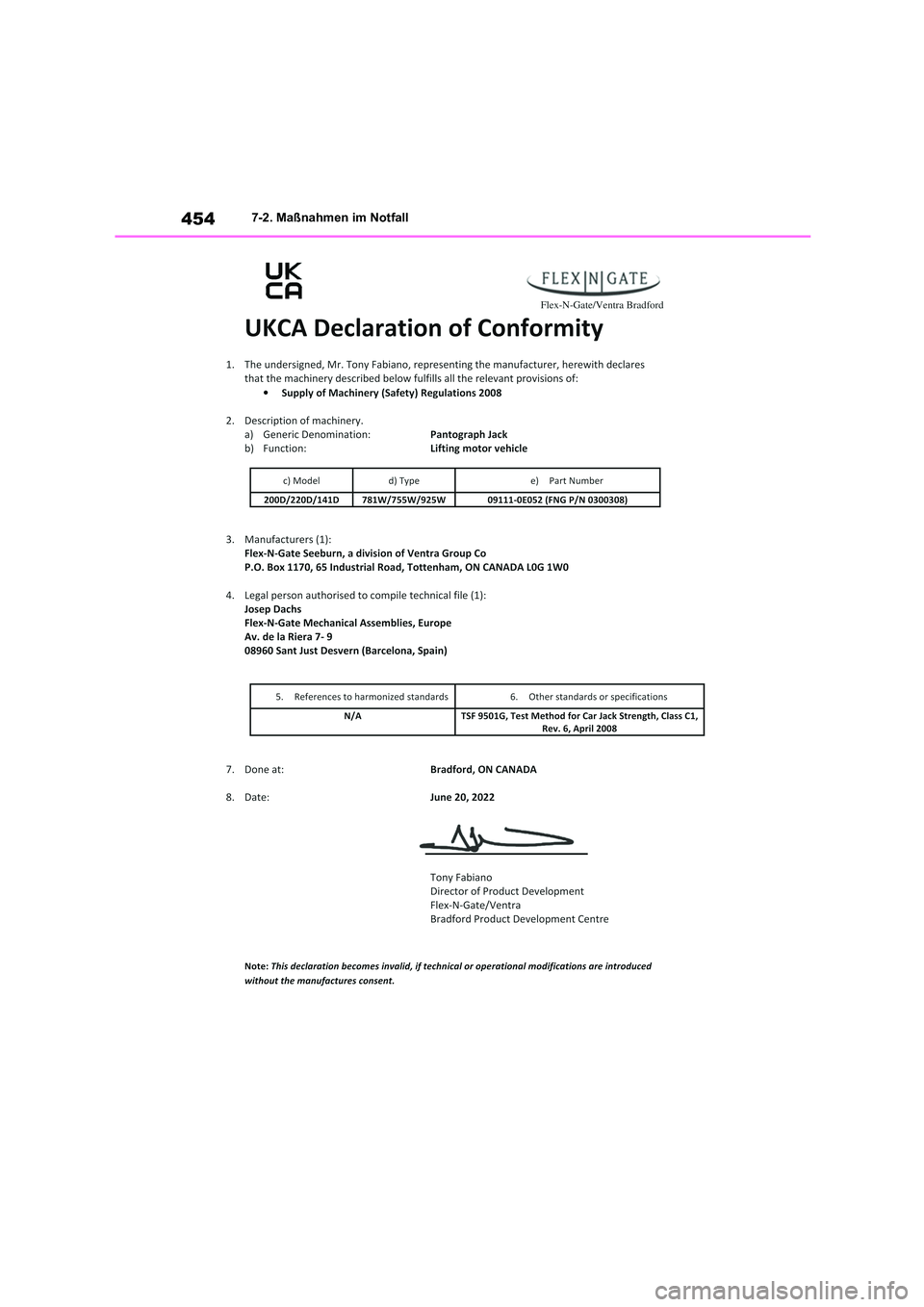

■Zertifizierung für den Wagenheber
Page 456 of 606

4547-2. Maßnahmen im Notfall

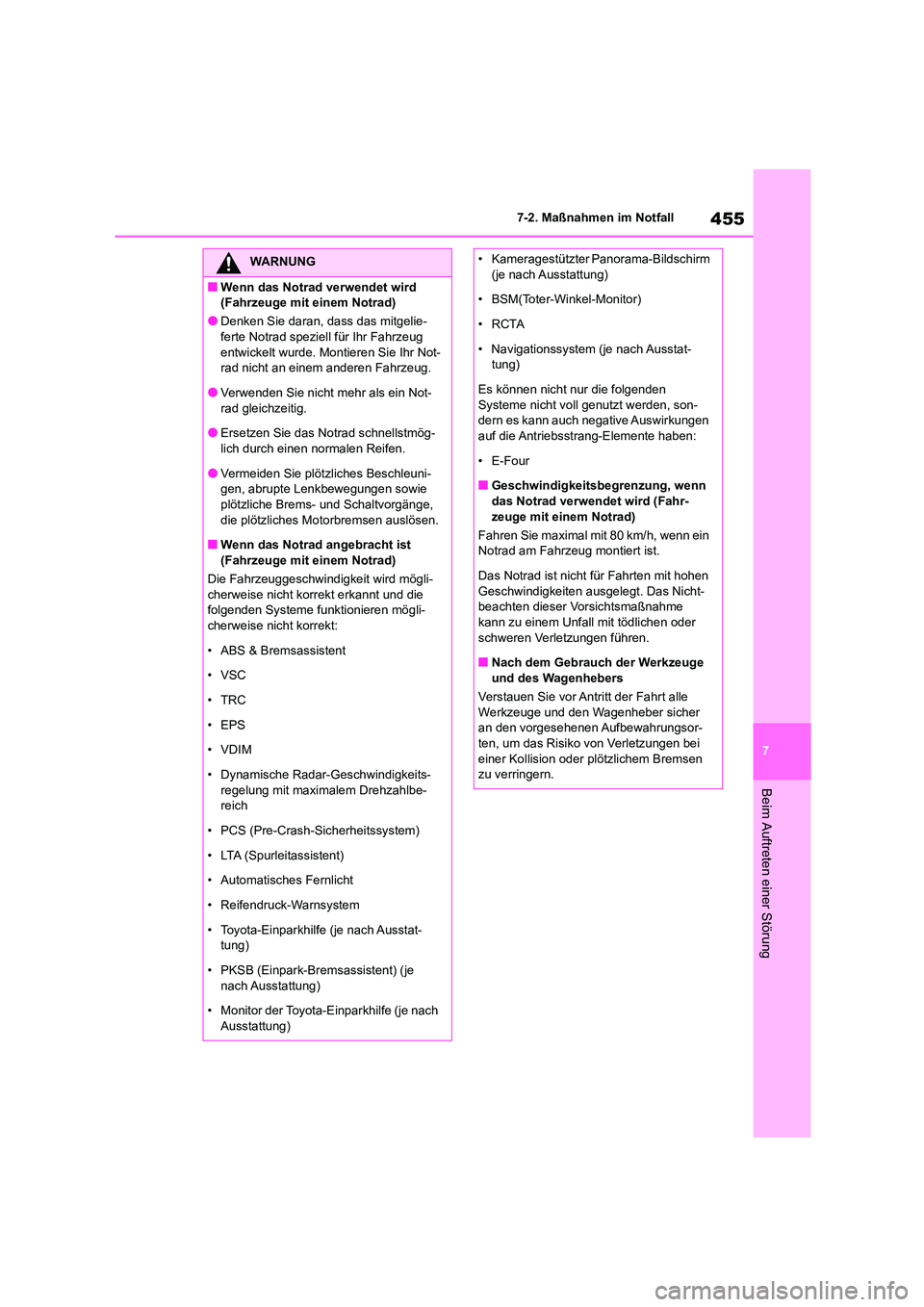

Page 457 of 606

455
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
WARNUNG
■Wenn das Notrad verwendet wird
(Fahrzeuge mit einem Notrad)
●Denken Sie daran, dass das mitgelie-
ferte Notrad speziell für Ihr Fahrzeug entwickelt wurde. Montieren Sie Ihr Not-
rad nicht an einem anderen Fahrzeug.
●Verwenden Sie nicht mehr als ein Not- rad gleichzeitig.
●Ersetzen Sie das Notrad schnellstmög-
lich durch einen normalen Reifen.
●Vermeiden Sie plötzliches Beschleuni-
gen, abrupte Lenkbewegungen sowie
plötzliche Brems- und Schaltvorgänge, die plötzliches Motorbremsen auslösen.
■Wenn das Notrad angebracht ist
(Fahrzeuge mit einem Notrad)
Die Fahrzeuggeschwindi gkeit wird mögli- cherweise nicht korrekt erkannt und die
folgenden Systeme funktionieren mögli-
cherweise nicht korrekt:
• ABS & Bremsassistent
• VSC
•TRC
• EPS
•VDIM
• Dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbe- reich
• PCS (Pre-Crash-Sicherheitssystem)
• LTA (Spurleitassistent)
• Automatisches Fernlicht
• Reifendruck-Warnsystem
• Toyota-Einparkhilfe (je nach Ausstat- tung)
• PKSB (Einpark-Bremsassistent) (je
nach Ausstattung)
• Monitor der Toyota-Einparkhilfe (je nach
Ausstattung)
• Kameragestützter Panorama-Bildschirm
(je nach Ausstattung)
• BSM(Toter-Winkel-Monitor)
• RCTA
• Navigationssystem (je nach Ausstat-
tung)
Es können nicht nur die folgenden
Systeme nicht voll genutzt werden, son-
dern es kann auch negative Auswirkungen
auf die Antriebsstrang-Elemente haben:
• E-Four
■Geschwindigkeitsbegrenzung, wenn
das Notrad verwendet wird (Fahr- zeuge mit einem Notrad)
Fahren Sie maximal mit 80 km/h, wenn ein
Notrad am Fahrzeug montiert ist.
Das Notrad ist nicht für Fahrten mit hohen Geschwindigkeiten ausgelegt. Das Nicht-
beachten dieser Vorsichtsmaßnahme
kann zu einem Unfall mit tödlichen oder schweren Verletzungen führen.
■Nach dem Gebrauch der Werkzeuge
und des Wagenhebers
Verstauen Sie vor Antritt der Fahrt alle Werkzeuge und den Wagenheber sicher
an den vorgesehenen Aufbewahrungsor-
ten, um das Risiko von Verletzungen bei einer Kollision oder plötzlichem Bremsen
zu verringern.

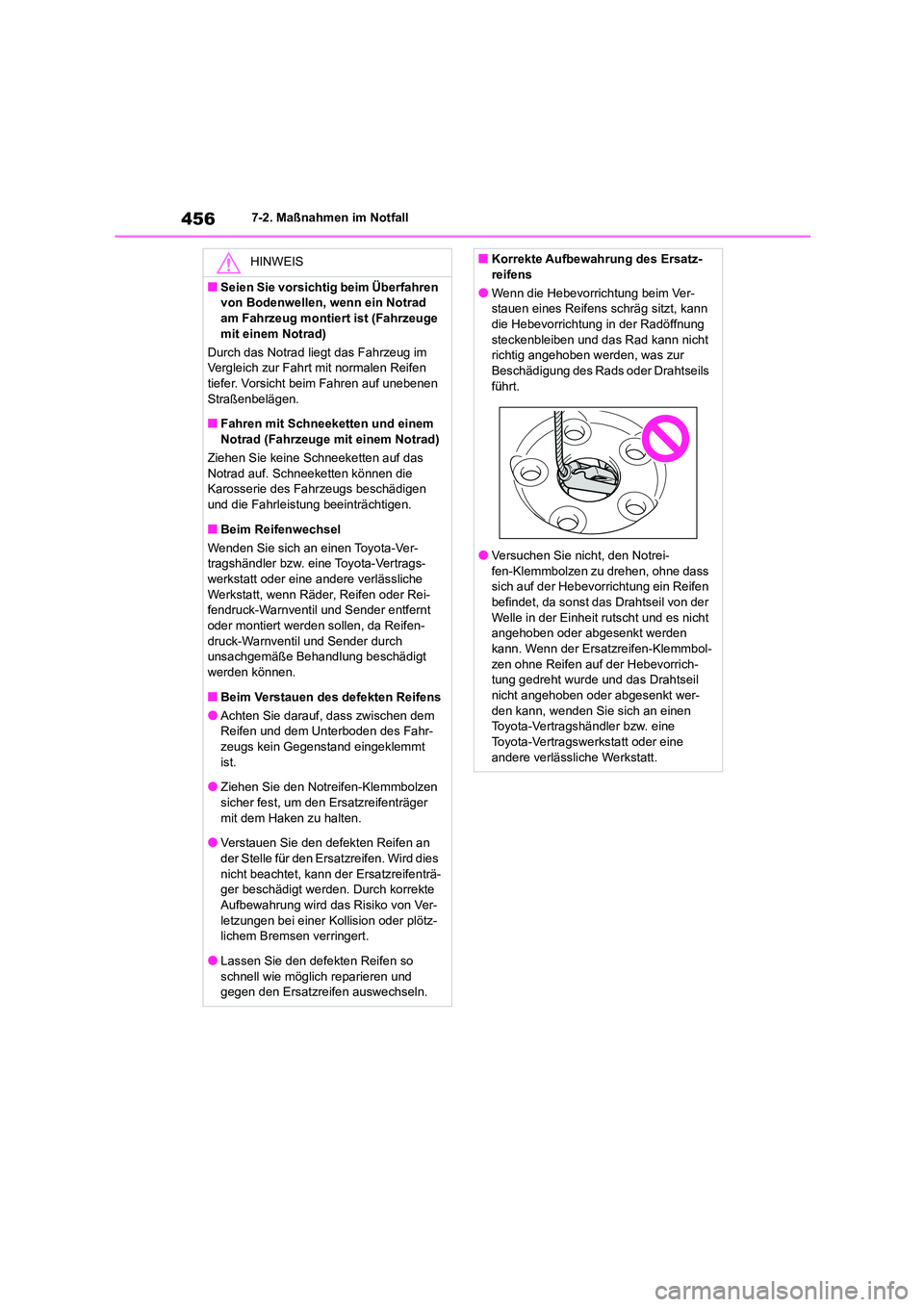

Page 458 of 606

4567-2. Maßnahmen im Notfall
HINWEIS
■Seien Sie vorsichtig beim Überfahren
von Bodenwellen, wenn ein Notrad
am Fahrzeug montiert ist (Fahrzeuge mit einem Notrad)
Durch das Notrad liegt das Fahrzeug im
Vergleich zur Fahrt mit normalen Reifen
tiefer. Vorsicht beim Fahren auf unebenen Straßenbelägen.
■Fahren mit Schneeketten und einem
Notrad (Fahrzeuge mit einem Notrad)
Ziehen Sie keine Schneeketten auf das Notrad auf. Schneeketten können die
Karosserie des Fahrzeugs beschädigen
und die Fahrleistung beeinträchtigen.
■Beim Reifenwechsel
Wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertrags-
werkstatt oder eine andere verlässliche Werkstatt, wenn Räder, Reifen oder Rei-
fendruck-Warnventil und Sender entfernt
oder montiert werden sollen, da Reifen- druck-Warnventil und Sender durch
unsachgemäße Behandlung beschädigt
werden können.
■Beim Verstauen des defekten Reifens
●Achten Sie darauf, dass zwischen dem Reifen und dem Unterboden des Fahr-
zeugs kein Gegenstand eingeklemmt
ist.
●Ziehen Sie den Notreifen-Klemmbolzen
sicher fest, um den Ersatzreifenträger
mit dem Haken zu halten.
●Verstauen Sie den defekten Reifen an
der Stelle für den Ersatzreifen. Wird dies
nicht beachtet, kann der Ersatzreifenträ- ger beschädigt werden. Durch korrekte
Aufbewahrung wird das Risiko von Ver-
letzungen bei einer Kollision oder plötz- lichem Bremsen verringert.
●Lassen Sie den defekten Reifen so
schnell wie möglich reparieren und gegen den Ersatzreifen auswechseln.
■Korrekte Aufbewahrung des Ersatz-
reifens
●Wenn die Hebevorrichtung beim Ver-
stauen eines Reifens schräg sitzt, kann die Hebevorrichtung in der Radöffnung
steckenbleiben und das Rad kann nicht
richtig angehoben werden, was zur Beschädigung des Rads oder Drahtseils
führt.
●Versuchen Sie nicht, den Notrei- fen-Klemmbolzen zu drehen, ohne dass
sich auf der Hebevorrichtung ein Reifen
befindet, da sonst das Drahtseil von der Welle in der Einheit rutscht und es nicht
angehoben oder abgesenkt werden
kann. Wenn der Ersatzreifen-Klemmbol- zen ohne Reifen auf der Hebevorrich-
tung gedreht wurde und das Drahtseil
nicht angehoben oder abgesenkt wer- den kann, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.

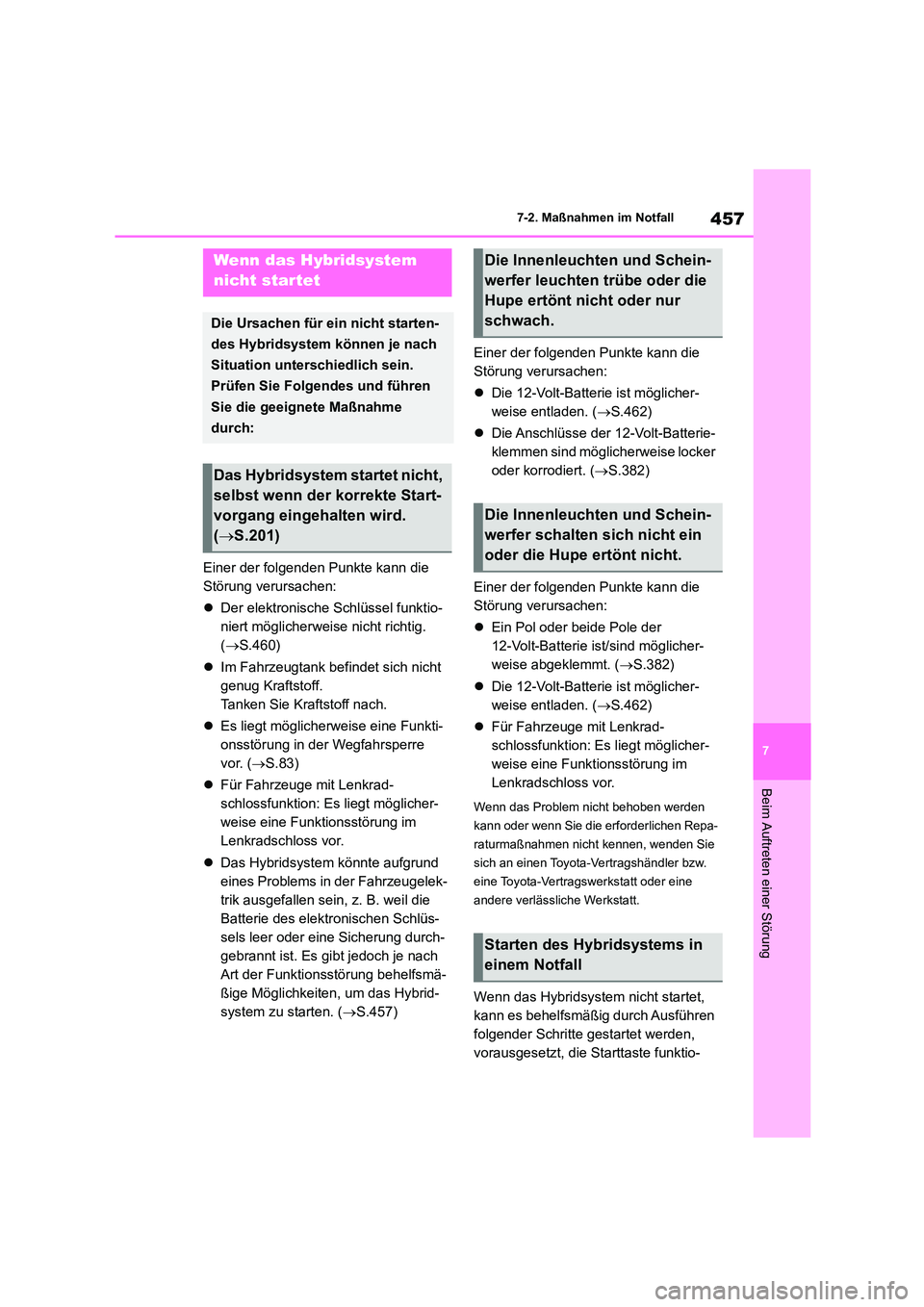

Page 459 of 606

457
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Einer der folgenden Punkte kann die
Störung verursachen:
Der elektronische Schlüssel funktio-
niert möglicherweise nicht richtig.
( S.460)
Im Fahrzeugtank befindet sich nicht
genug Kraftstoff.
Tanken Sie Kraftstoff nach.
Es liegt möglicherweise eine Funkti-
onsstörung in der Wegfahrsperre
vor. ( S.83)
Für Fahrzeuge mit Lenkrad-
schlossfunktion: Es liegt möglicher-
weise eine Funktionsstörung im
Lenkradschloss vor.
Das Hybridsystem könnte aufgrund
eines Problems in der Fahrzeugelek-
trik ausgefallen sein, z. B. weil die
Batterie des elektronischen Schlüs-
sels leer oder eine Sicherung durch-
gebrannt ist. Es gibt jedoch je nach
Art der Funktionsstörung behelfsmä-
ßige Möglichkeiten, um das Hybrid-
system zu starten. ( S.457)
Einer der folgenden Punkte kann die
Störung verursachen:
Die 12-Volt-Batterie ist möglicher-
weise entladen. ( S.462)
Die Anschlüsse der 12-Volt-Batterie-
klemmen sind möglicherweise locker
oder korrodiert. ( S.382)
Einer der folgenden Punkte kann die
Störung verursachen:
Ein Pol oder beide Pole der
12-Volt-Batterie ist/sind möglicher-
weise abgeklemmt. ( S.382)
Die 12-Volt-Batterie ist möglicher-
weise entladen. ( S.462)
Für Fahrzeuge mit Lenkrad-
schlossfunktion: Es liegt möglicher-
weise eine Funktionsstörung im
Lenkradschloss vor.
Wenn das Problem nicht behoben werden
kann oder wenn Sie die erforderlichen Repa-
raturmaßnahmen nicht kennen, wenden Sie
sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
Wenn das Hybridsystem nicht startet,
kann es behelfsmäßig durch Ausführen
folgender Schritte gestartet werden,
vorausgesetzt, die Starttaste funktio-
Wenn das Hybridsystem
nicht startet
Die Ursachen für ein nicht starten-
des Hybridsystem können je nach
Situation unterschiedlich sein.
Prüfen Sie Folgendes und führen
Sie die geeignete Maßnahme
durch:
Das Hybridsystem startet nicht,
selbst wenn der korrekte Start-
vorgang eingehalten wird.
( S.201)
Die Innenleuchten und Schein-
werfer leuchten trübe oder die
Hupe ertönt nicht oder nur
schwach.
Die Innenleuchten und Schein-
werfer schalten sich nicht ein
oder die Hupe ertönt nicht.
Starten des Hybridsystems in
einem Notfall
Page 460 of 606

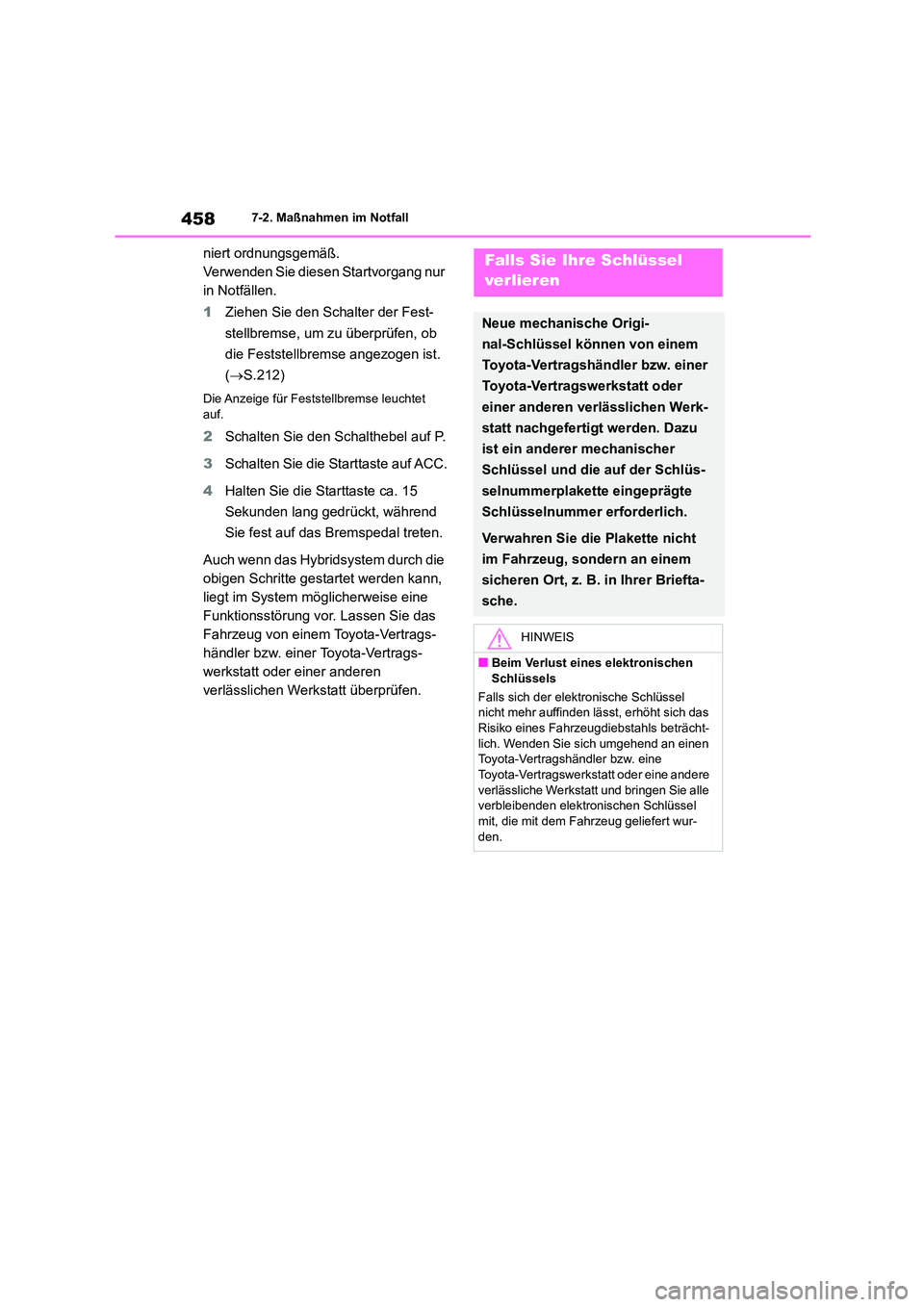

4587-2. Maßnahmen im Notfall
niert ordnungsgemäß.
Verwenden Sie diesen Startvorgang nur
in Notfällen.
1 Ziehen Sie den Schalter der Fest-
stellbremse, um zu überprüfen, ob
die Feststellbremse angezogen ist.
( S.212)
Die Anzeige für Feststellbremse leuchtet
auf.
2 Schalten Sie den Schalthebel auf P.
3 Schalten Sie die Starttaste auf ACC.
4 Halten Sie die Starttaste ca. 15
Sekunden lang gedrückt, während
Sie fest auf das Bremspedal treten.
Auch wenn das Hybridsystem durch die
obigen Schritte gestartet werden kann,
liegt im System möglicherweise eine
Funktionsstörung vor. Lassen Sie das
Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Falls Sie Ihre Schlüssel
ver lieren
Neue mechanische Origi-
nal-Schlüssel können von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt nachgefertigt werden. Dazu
ist ein anderer mechanischer
Schlüssel und die auf der Schlüs-
selnummerplakette eingeprägte
Schlüsselnummer erforderlich.
Verwahren Sie die Plakette nicht
im Fahrzeug, sondern an einem
sicheren Ort, z. B. in Ihrer Briefta-
sche.
HINWEIS
■Beim Verlust eines elektronischen
Schlüssels
Falls sich der elektronische Schlüssel nicht mehr auffinden lässt, erhöht sich das
Risiko eines Fahrzeugdiebstahls beträcht-
lich. Wenden Sie sich umgehend an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt und bringen Sie alle verbleibenden elektronischen Schlüssel
mit, die mit dem Fahrzeug geliefert wur-
den.
