TOYOTA HIGHLANDER 2023 Betriebsanleitungen (in German)

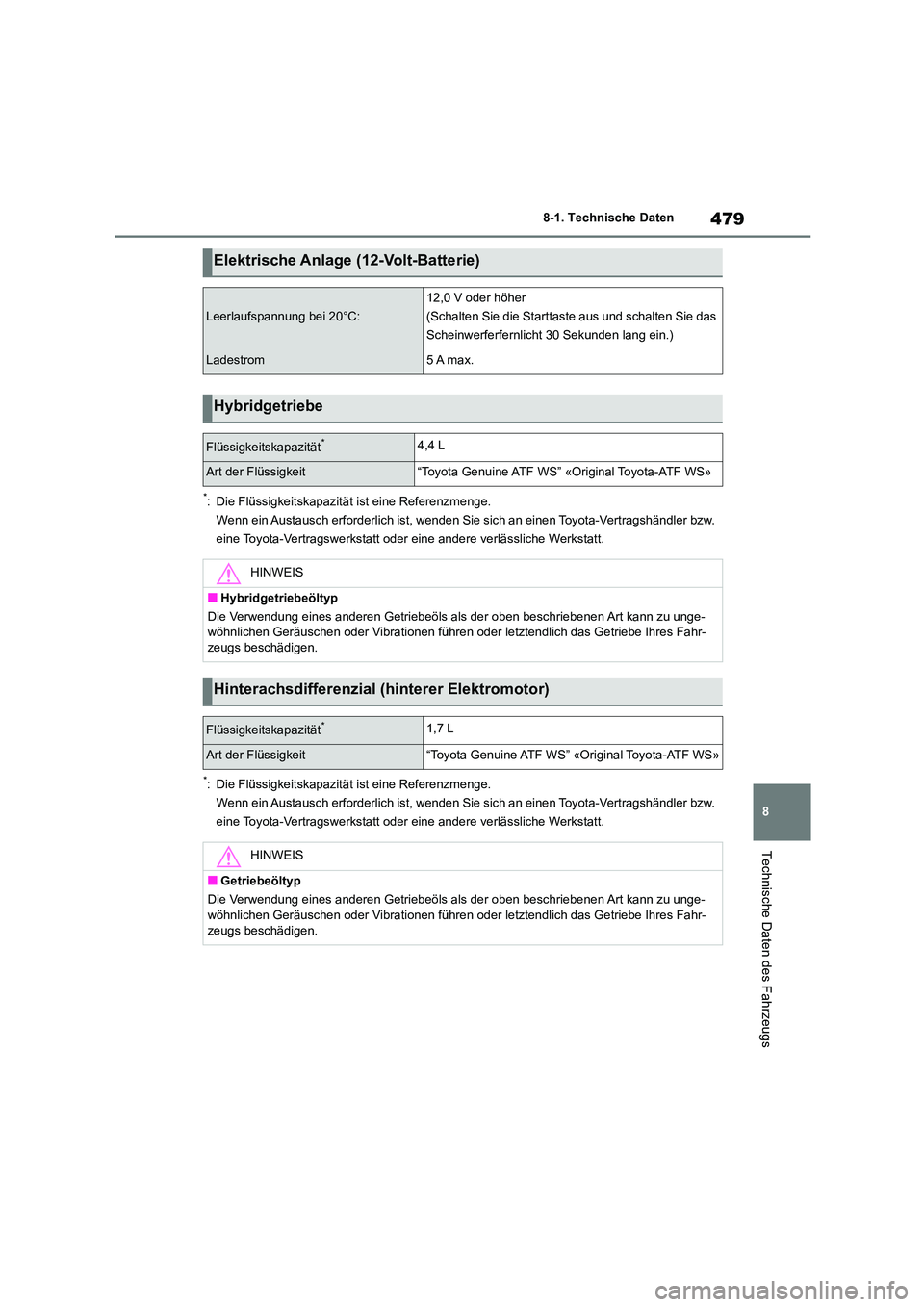

479
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
*: Die Flüssigkeitskapazit ät ist eine Referenzmenge.
Wenn ein Austausch erforderlich ist, wenden Si e sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
*: Die Flüssigkeitskapazit ät ist eine Referenzmenge.
Wenn ein Austausch erforderlich ist, wenden Si e sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
Elektrische Anlage (12-Volt-Batterie)
Leerlaufspannung bei 20°C:
12,0 V oder höher
(Schalten Sie die Starttast e aus und schalten Sie das
Scheinwerferfernlicht 30 Sekunden lang ein.)
Ladestrom5 A max.
Hybridgetriebe
Flüssigkeitskapazität*4,4 L
Art der Flüssigkeit“Toyota Genuine ATF WS” «Original Toyota-ATF WS»
HINWEIS
■Hybridgetriebeöltyp
Die Verwendung eines anderen Getriebeöls als der oben beschriebenen Art kann zu unge-
wöhnlichen Geräuschen oder Vibrationen führen oder letztendlich das Getriebe Ihres Fahr- zeugs beschädigen.
Hinterachsdifferenzial (hinterer Elektromotor)
Flüssigkeitskapazität*1,7 L
Art der Flüssigkeit“Toyota Genuine ATF WS” «Original Toyota-ATF WS»
HINWEIS
■Getriebeöltyp
Die Verwendung eines anderen Getriebeöls als der oben beschriebenen Art kann zu unge- wöhnlichen Geräuschen oder Vibrationen führen oder letztendlich das Getriebe Ihres Fahr-
zeugs beschädigen.

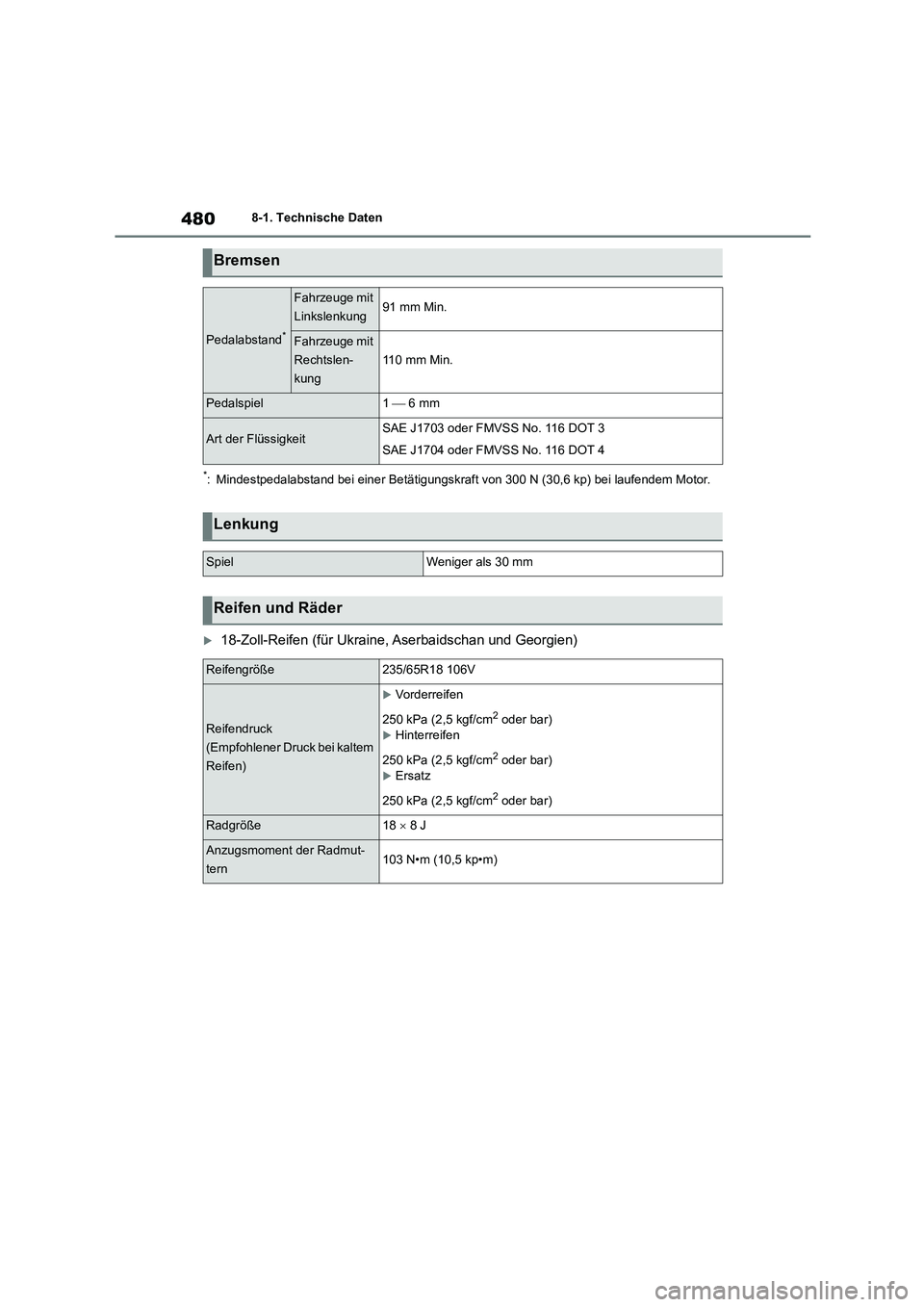

4808-1. Technische Daten
*: Mindestpedalabstand bei einer Betätigungskraft von 300 N (30,6 kp) bei laufendem Motor.
18-Zoll-Reifen (für Ukraine, Aserbaidschan und Georgien)
Bremsen
Pedalabstand*
Fahrzeuge mit
Linkslenkung91 mm Min.
Fahrzeuge mit
Rechtslen-
kung
110 mm Min.
Pedalspiel1  6 mm
Art der FlüssigkeitSAE J1703 oder FMVSS No. 116 DOT 3
SAE J1704 oder FMVSS No. 116 DOT 4
Lenkung
SpielWeniger als 30 mm
Reifen und Räder
Reifengröße235/65R18 106V
Reifendruck
(Empfohlener Druck bei kaltem
Reifen)
Vorderreifen
250 kPa (2,5 kgf/cm2 oder bar)Hinterreifen
250 kPa (2,5 kgf/cm2 oder bar)
Ersatz
250 kPa (2,5 kgf/cm2 oder bar)
Radgröße18  8 J
Anzugsmoment der Radmut-
tern103 N•m (10,5 kp•m)

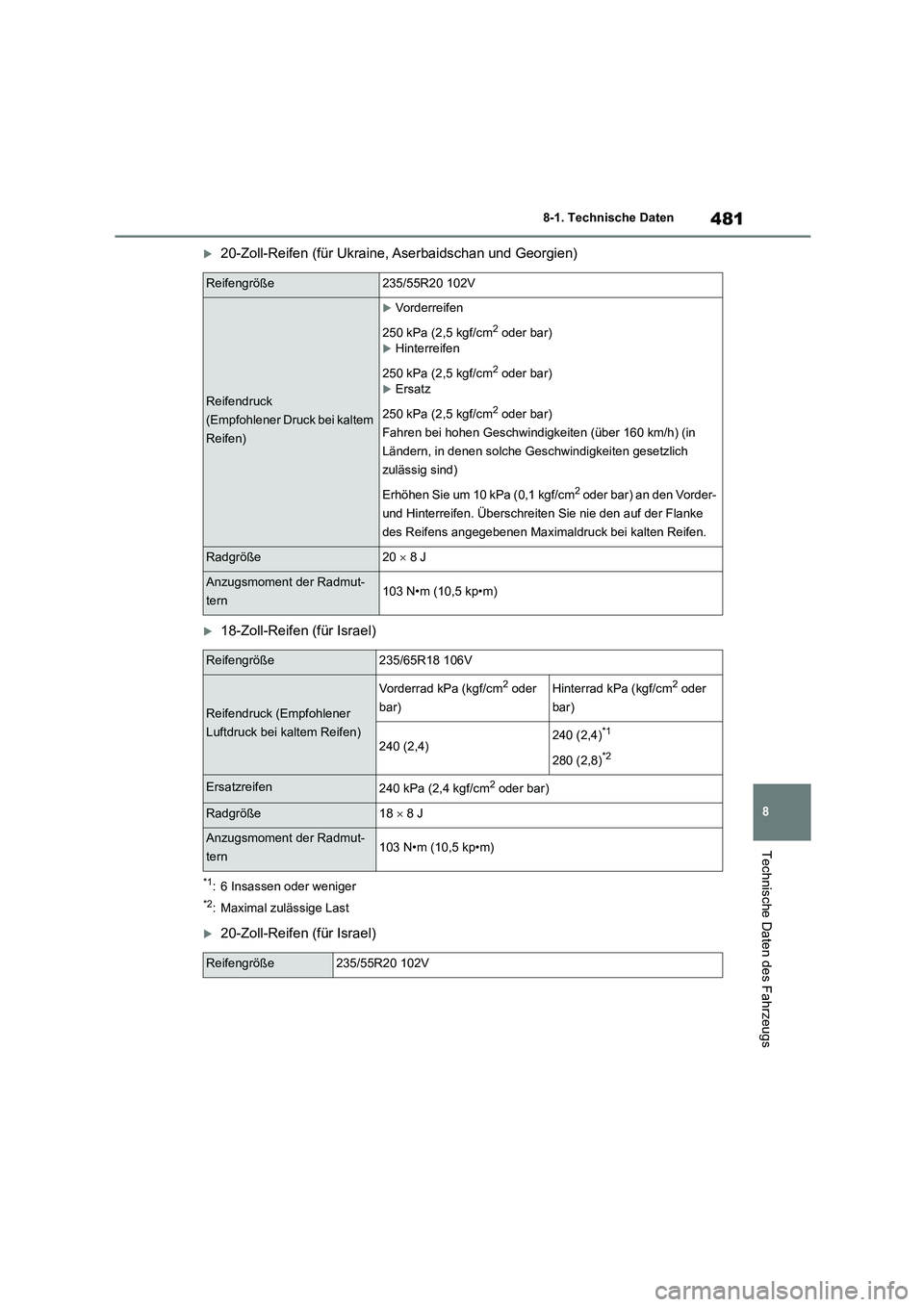

481
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
20-Zoll-Reifen (für Ukraine, Aserbaidschan und Georgien)
18-Zoll-Reifen (für Israel)
*1: 6 Insassen oder weniger
*2: Maximal zulässige Last
20-Zoll-Reifen (für Israel)
Reifengröße235/55R20 102V
Reifendruck
(Empfohlener Druck bei kaltem
Reifen)
Vorderreifen
250 kPa (2,5 kgf/cm2 oder bar)
Hinterreifen
250 kPa (2,5 kgf/cm2 oder bar)
Ersatz
250 kPa (2,5 kgf/cm2 oder bar)
Fahren bei hohen Geschwindigkeiten (über 160 km/h) (in
Ländern, in denen solche Gesc hwindigkeiten gesetzlich
zulässig sind)
Erhöhen Sie um 10 kPa (0,1 kgf/cm2 oder bar) an den Vorder-
und Hinterreifen. Überschreit en Sie nie den auf der Flanke
des Reifens angegebenen Maximaldruck bei kalten Reifen.
Radgröße20  8 J
Anzugsmoment der Radmut-
tern103 N•m (10,5 kp•m)
Reifengröße235/65R18 106V
Reifendruck (Empfohlener
Luftdruck bei kaltem Reifen)
Vorderrad kPa (kgf/cm2 oder
bar)
Hinterrad kPa (kgf/cm2 oder
bar)
240 (2,4)240 (2,4)*1
280 (2,8)*2
Ersatzreifen240 kPa (2,4 kgf/cm2 oder bar)
Radgröße18  8 J
Anzugsmoment der Radmut-
tern103 N•m (10,5 kp•m)
Reifengröße235/55R20 102V

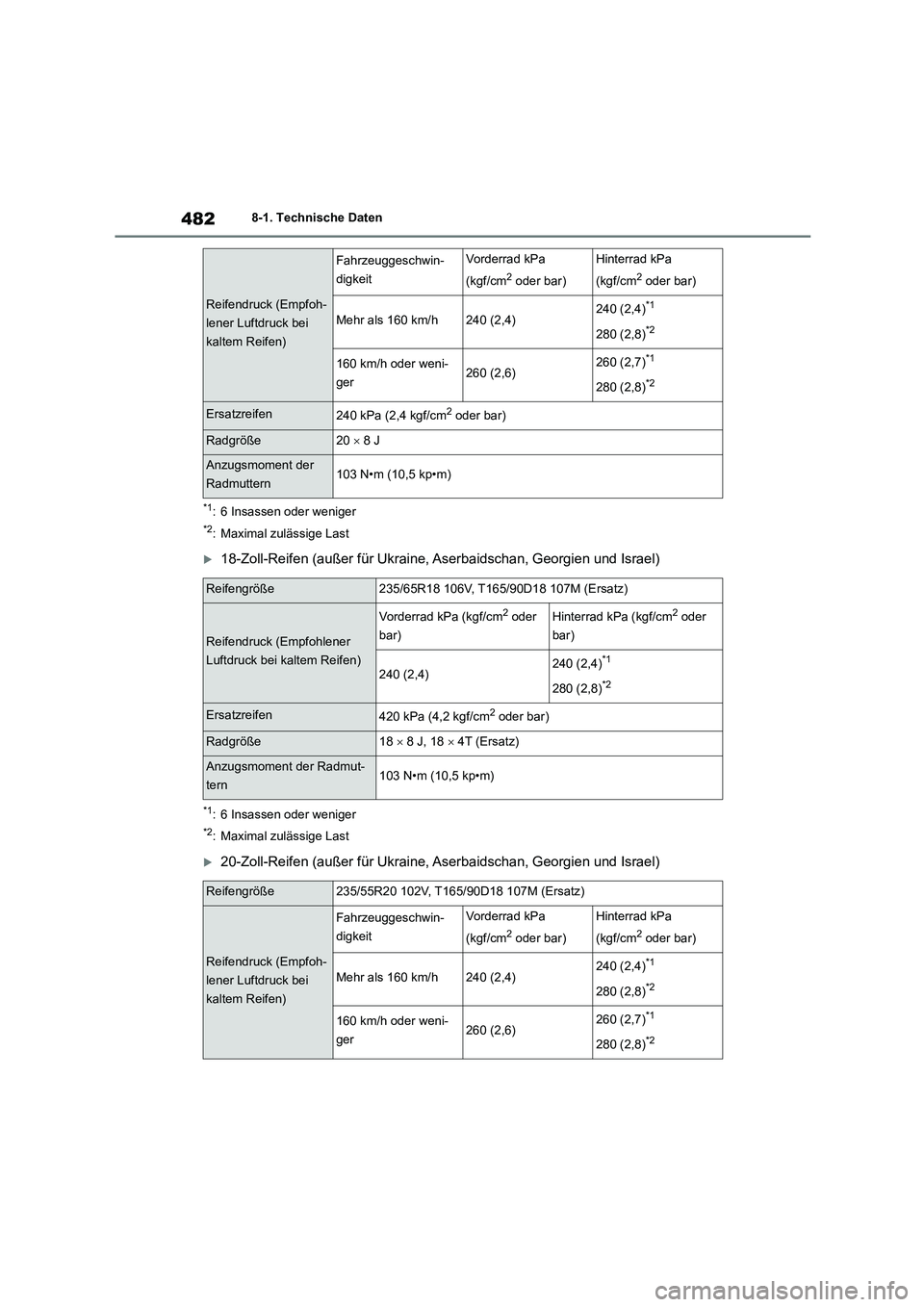

4828-1. Technische Daten
*1: 6 Insassen oder weniger
*2: Maximal zulässige Last
18-Zoll-Reifen (außer für Ukraine, Aserbaidschan, Georgien und Israel)
*1: 6 Insassen oder weniger
*2: Maximal zulässige Last
20-Zoll-Reifen (außer für Ukraine, Aserbaidschan, Georgien und Israel)
Reifendruck (Empfoh-
lener Luftdruck bei
kaltem Reifen)
Fahrzeuggeschwin-
digkeit
Vorderrad kPa
(kgf/cm2 oder bar)
Hinterrad kPa
(kgf/cm2 oder bar)
Mehr als 160 km/h240 (2,4)240 (2,4)*1
280 (2,8)*2
160 km/h oder weni-
ger260 (2,6)260 (2,7)*1
280 (2,8)*2
Ersatzreifen240 kPa (2,4 kgf/cm2 oder bar)
Radgröße20  8 J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
Reifengröße235/65R18 106V, T165/90D18 107M (Ersatz)
Reifendruck (Empfohlener
Luftdruck bei kaltem Reifen)
Vorderrad kPa (kgf/cm2 oder
bar)
Hinterrad kPa (kgf/cm2 oder
bar)
240 (2,4)240 (2,4)*1
280 (2,8)*2
Ersatzreifen420 kPa (4,2 kgf/cm2 oder bar)
Radgröße18  8 J, 18  4T (Ersatz)
Anzugsmoment der Radmut-
tern103 N•m (10,5 kp•m)
Reifengröße235/55R20 102V, T165/90D18 107M (Ersatz)
Reifendruck (Empfoh-
lener Luftdruck bei
kaltem Reifen)
Fahrzeuggeschwin-
digkeit
Vorderrad kPa
(kgf/cm2 oder bar)
Hinterrad kPa
(kgf/cm2 oder bar)
Mehr als 160 km/h240 (2,4)240 (2,4)*1
280 (2,8)*2
160 km/h oder weni-
ger260 (2,6)260 (2,7)*1
280 (2,8)*2

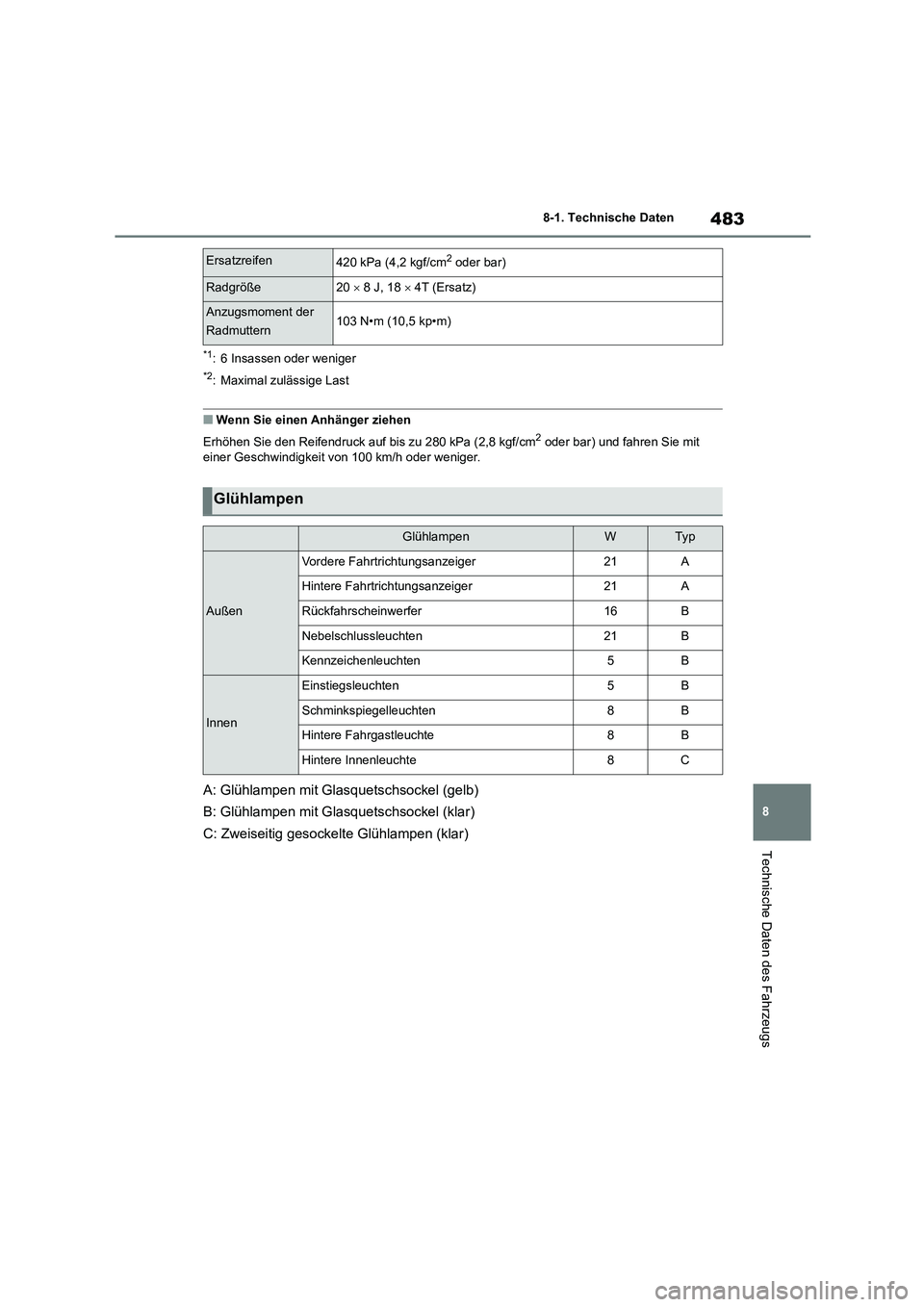

483
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
*1: 6 Insassen oder weniger
*2: Maximal zulässige Last
■Wenn Sie einen Anhänger ziehen
Erhöhen Sie den Reifendruck auf bis zu 280 kPa (2,8 kgf/cm2 oder bar) und fahren Sie mit
einer Geschwindigkeit von 100 km/h oder weniger.
A: Glühlampen mit Glasquetschsockel (gelb)
B: Glühlampen mit Glasquetschsockel (klar)
C: Zweiseitig gesockelte Glühlampen (klar)
Ersatzreifen420 kPa (4,2 kgf/cm2 oder bar)
Radgröße20  8 J, 18  4T (Ersatz)
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
Glühlampen
GlühlampenWTyp
Außen
Vordere Fahrtrichtungsanzeiger21A
Hintere Fahrtrichtungsanzeiger21A
Rückfahrscheinwerfer16B
Nebelschlussleuchten21B
Kennzeichenleuchten5B
Innen
Einstiegsleuchten5B
Schminkspiegelleuchten8B
Hintere Fahrgastleuchte8B
Hintere Innenleuchte8C

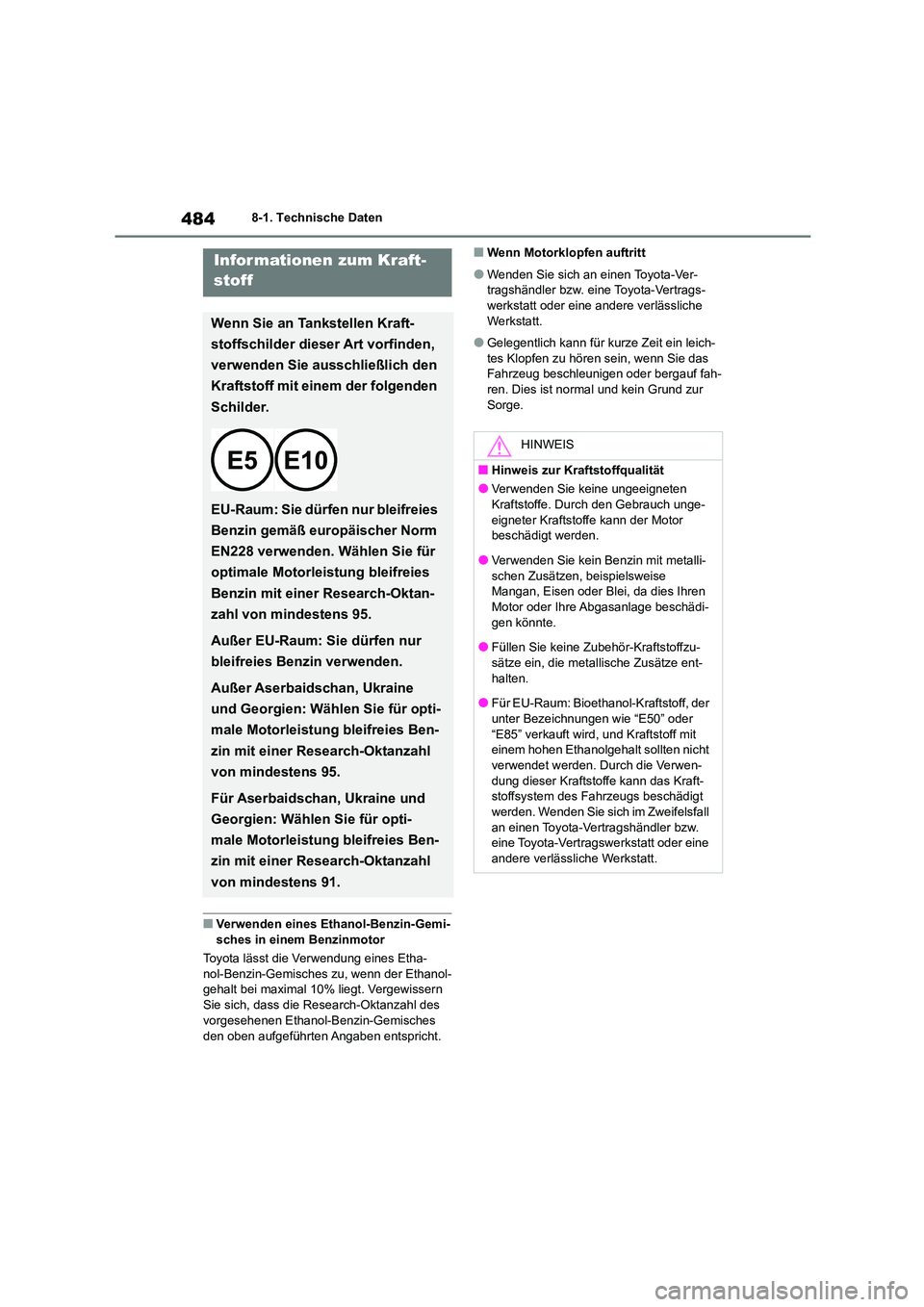

4848-1. Technische Daten
■Verwenden eines Ethanol-Benzin-Gemi-
sches in einem Benzinmotor
Toyota lässt die Verwendung eines Etha-
nol-Benzin-Gemisches zu, wenn der Ethanol- gehalt bei maximal 10% liegt. Vergewissern
Sie sich, dass die Research-Oktanzahl des
vorgesehenen Ethanol-Benzin-Gemisches
den oben aufgeführten Angaben entspricht.
■Wenn Motorklo pfen auftritt
●Wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertrags- werkstatt oder eine andere verlässliche
Werkstatt.
●Gelegentlich kann für kurze Zeit ein leich-
tes Klopfen zu hören sein, wenn Sie das
Fahrzeug beschleunigen oder bergauf fah- ren. Dies ist normal und kein Grund zur
Sorge.
Infor mationen zum Kraft-
stoff
Wenn Sie an Tankstellen Kraft-
stoffschilder dieser Art vorfinden,
verwenden Sie ausschließlich den
Kraftstoff mit einem der folgenden
Schilder.
EU-Raum: Sie dürfen nur bleifreies
Benzin gemäß europäischer Norm
EN228 verwenden. Wählen Sie für
optimale Motorleistung bleifreies
Benzin mit einer Research-Oktan-
zahl von mindestens 95.
Außer EU-Raum: Sie dürfen nur
bleifreies Benzin verwenden.
Außer Aserbaidschan, Ukraine
und Georgien: Wählen Sie für opti-
male Motorleistung bleifreies Ben-
zin mit einer Research-Oktanzahl
von mindestens 95.
Für Aserbaidschan, Ukraine und
Georgien: Wählen Sie für opti-
male Motorleistung bleifreies Ben-
zin mit einer Research-Oktanzahl
von mindestens 91.
HINWEIS
■Hinweis zur Kraftstoffqualität
●Verwenden Sie keine ungeeigneten
Kraftstoffe. Durch den Gebrauch unge- eigneter Kraftstoffe kann der Motor
beschädigt werden.
●Verwenden Sie kein Benzin mit metalli- schen Zusätzen, beispielsweise
Mangan, Eisen oder Blei, da dies Ihren
Motor oder Ihre Abgasanlage beschädi- gen könnte.
●Füllen Sie keine Zubehör-Kraftstoffzu-
sätze ein, die metallische Zusätze ent- halten.
●Für EU-Raum: Bioethanol-Kraftstoff, der
unter Bezeichnungen wie “E50” oder
“E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten nicht
verwendet werden. Durch die Verwen-
dung dieser Kraftstoffe kann das Kraft- stoffsystem des Fahrzeugs beschädigt
werden. Wenden Sie sich im Zweifelsfall
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.

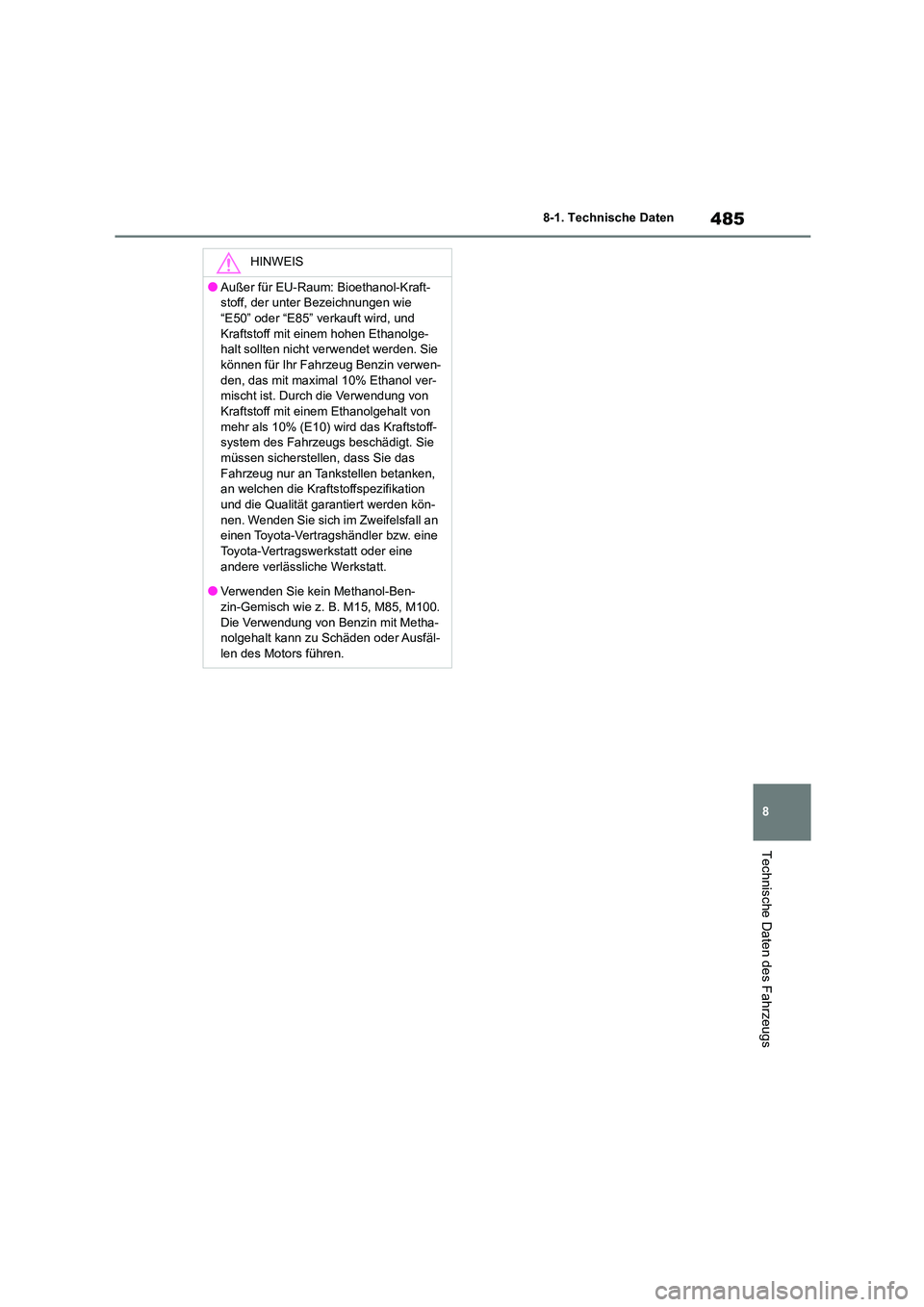

485
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
HINWEIS
●Außer für EU-Raum: Bioethanol-Kraft-
stoff, der unter Bezeichnungen wie
“E50” oder “E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolge-
halt sollten nicht verwendet werden. Sie
können für Ihr Fahrzeug Benzin verwen- den, das mit maximal 10% Ethanol ver-
mischt ist. Durch die Verwendung von
Kraftstoff mit einem Ethanolgehalt von mehr als 10% (E10) wird das Kraftstoff-
system des Fahrzeugs beschädigt. Sie
müssen sicherstellen, dass Sie das Fahrzeug nur an Tankstellen betanken,
an welchen die Kraftstoffspezifikation
und die Qualität garantiert werden kön- nen. Wenden Sie sich im Zweifelsfall an
einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
●Verwenden Sie kein Methanol-Ben-
zin-Gemisch wie z. B. M15, M85, M100. Die Verwendung von Benzin mit Metha-
nolgehalt kann zu Schäden oder Ausfäl-
len des Motors führen.

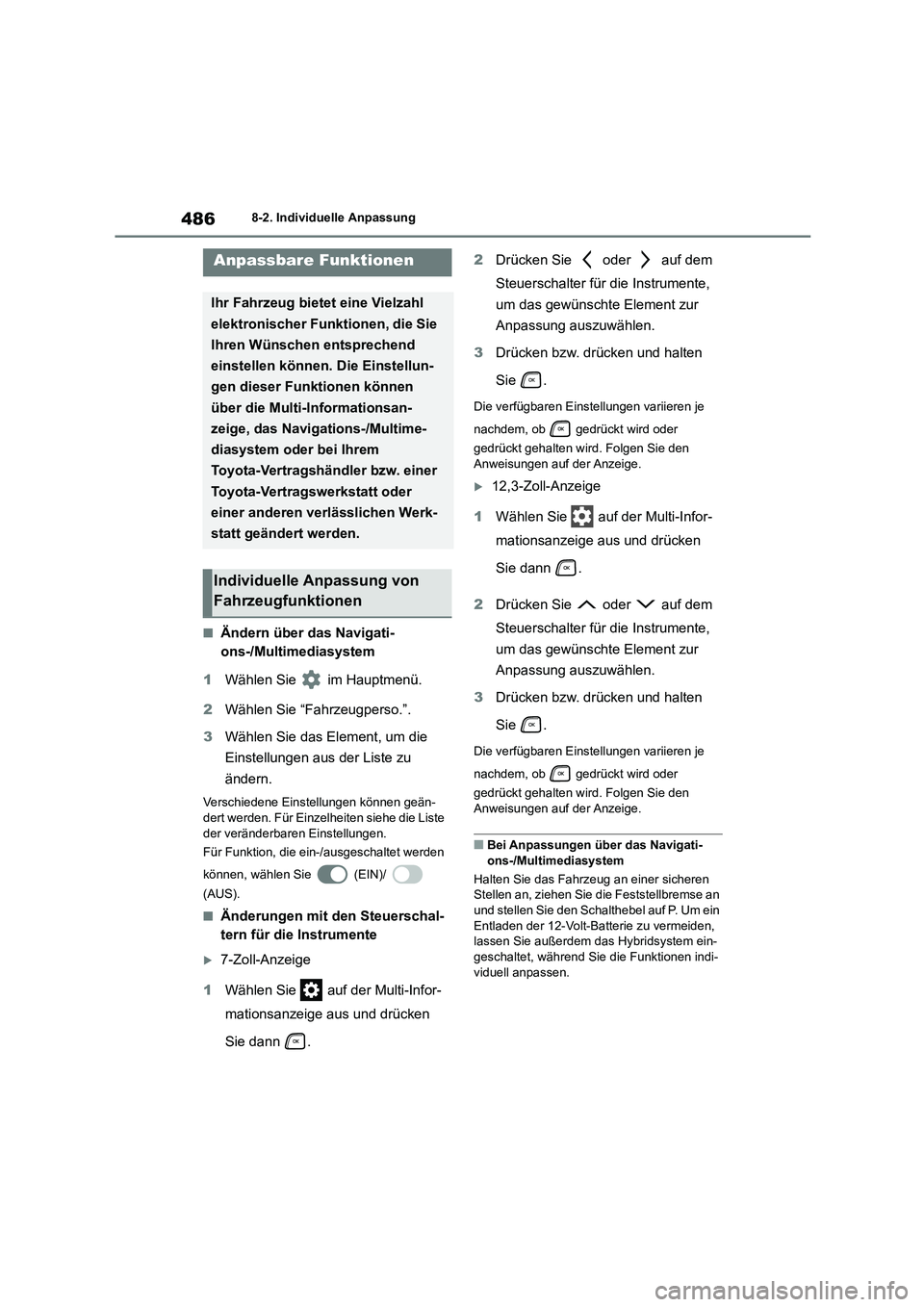

4868-2. Individuelle Anpassung
8-2.Individuelle Anpassung
■Ändern über das Navigati-
ons-/Multimediasystem
1 Wählen Sie im Hauptmenü.
2 Wählen Sie “Fahrzeugperso.”.
3 Wählen Sie das Element, um die
Einstellungen aus der Liste zu
ändern.
Verschiedene Einstellungen können geän-
dert werden. Für Einzelheiten siehe die Liste der veränderbaren Einstellungen.
Für Funktion, die ein-/ausgeschaltet werden
können, wählen Sie (EIN)/
(AUS).
■Änderungen mit den Steuerschal-
tern für die Instrumente
7-Zoll-Anzeige
1 Wählen Sie auf der Multi-Infor-
mationsanzeige aus und drücken
Sie dann .
2 Drücken Sie oder auf dem
Steuerschalter für die Instrumente,
um das gewünschte Element zur
Anpassung auszuwählen.
3 Drücken bzw. drücken und halten
Sie .
Die verfügbaren Einstellungen variieren je
nachdem, ob gedrückt wird oder
gedrückt gehalten wird. Folgen Sie den
Anweisungen auf der Anzeige.
12,3-Zoll-Anzeige
1 Wählen Sie auf der Multi-Infor-
mationsanzeige aus und drücken
Sie dann .
2 Drücken Sie oder auf dem
Steuerschalter für die Instrumente,
um das gewünschte Element zur
Anpassung auszuwählen.
3 Drücken bzw. drücken und halten
Sie .
Die verfügbaren Einstellungen variieren je
nachdem, ob gedrückt wird oder
gedrückt gehalten wird. Folgen Sie den
Anweisungen auf der Anzeige.
■Bei Anpassungen über das Navigati- ons-/Multimediasystem
Halten Sie das Fahrzeug an einer sicheren
Stellen an, ziehen Sie die Feststellbremse an
und stellen Sie den Schalthebel auf P. Um ein Entladen der 12-Volt-Batterie zu vermeiden,
lassen Sie außerdem das Hybridsystem ein-
geschaltet, während Sie die Funktionen indi- viduell anpassen.
Anpassbare Funktionen
Ihr Fahrzeug bietet eine Vielzahl
elektronischer Funktionen, die Sie
Ihren Wünschen entsprechend
einstellen können. Die Einstellun-
gen dieser Funktionen können
über die Multi-Informationsan-
zeige, das Navigations-/Multime-
diasystem oder bei Ihrem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt geändert werden.
Individuelle Anpassung von
Fahrzeugfunktionen

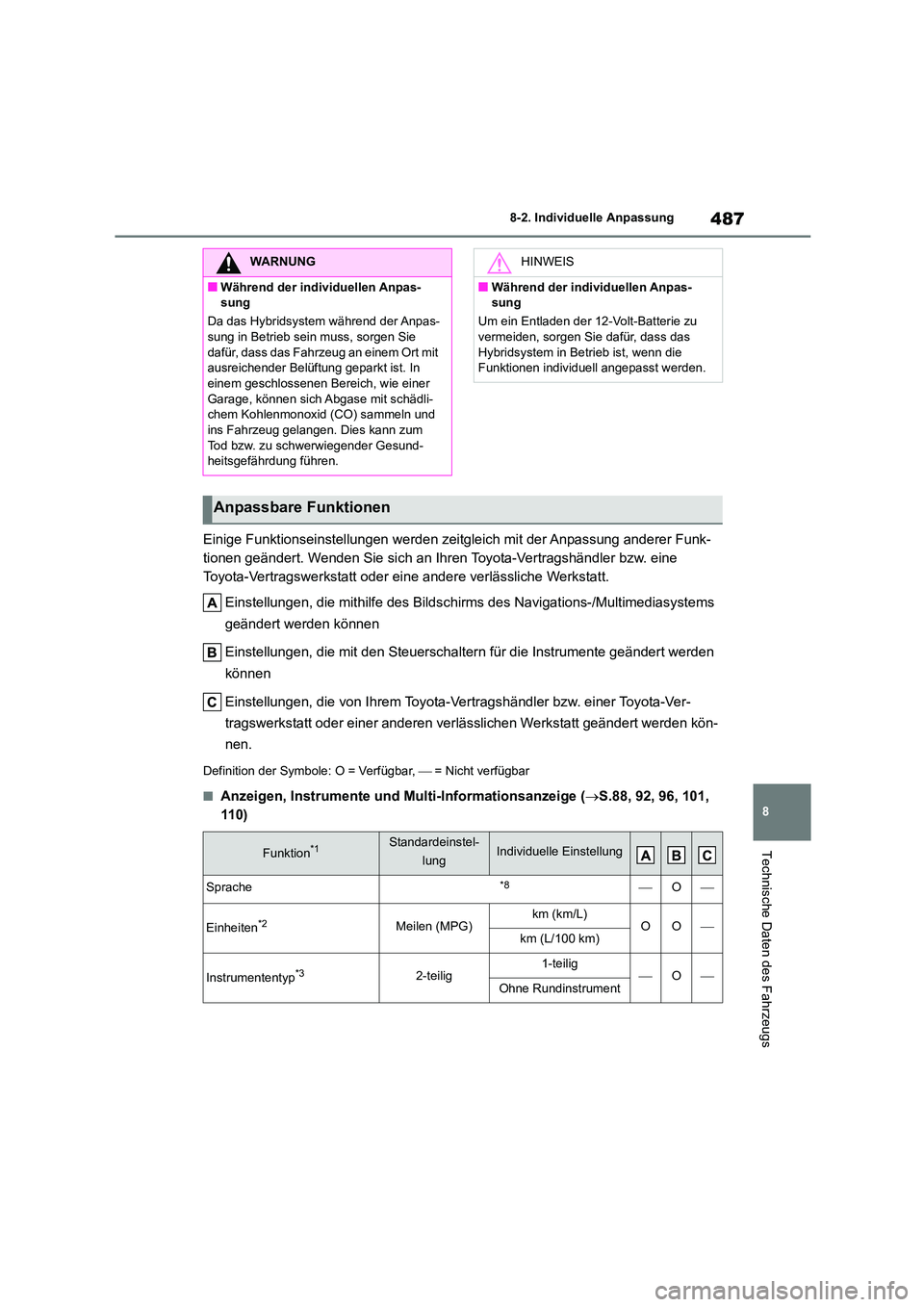

487
8
8-2. Individuelle Anpassung
Technische Daten des Fahrzeugs
Einige Funktionseinstellungen werden zeitgleich mit der Anpassung anderer Funk-
tionen geändert. Wenden Sie sich an Ihren Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.

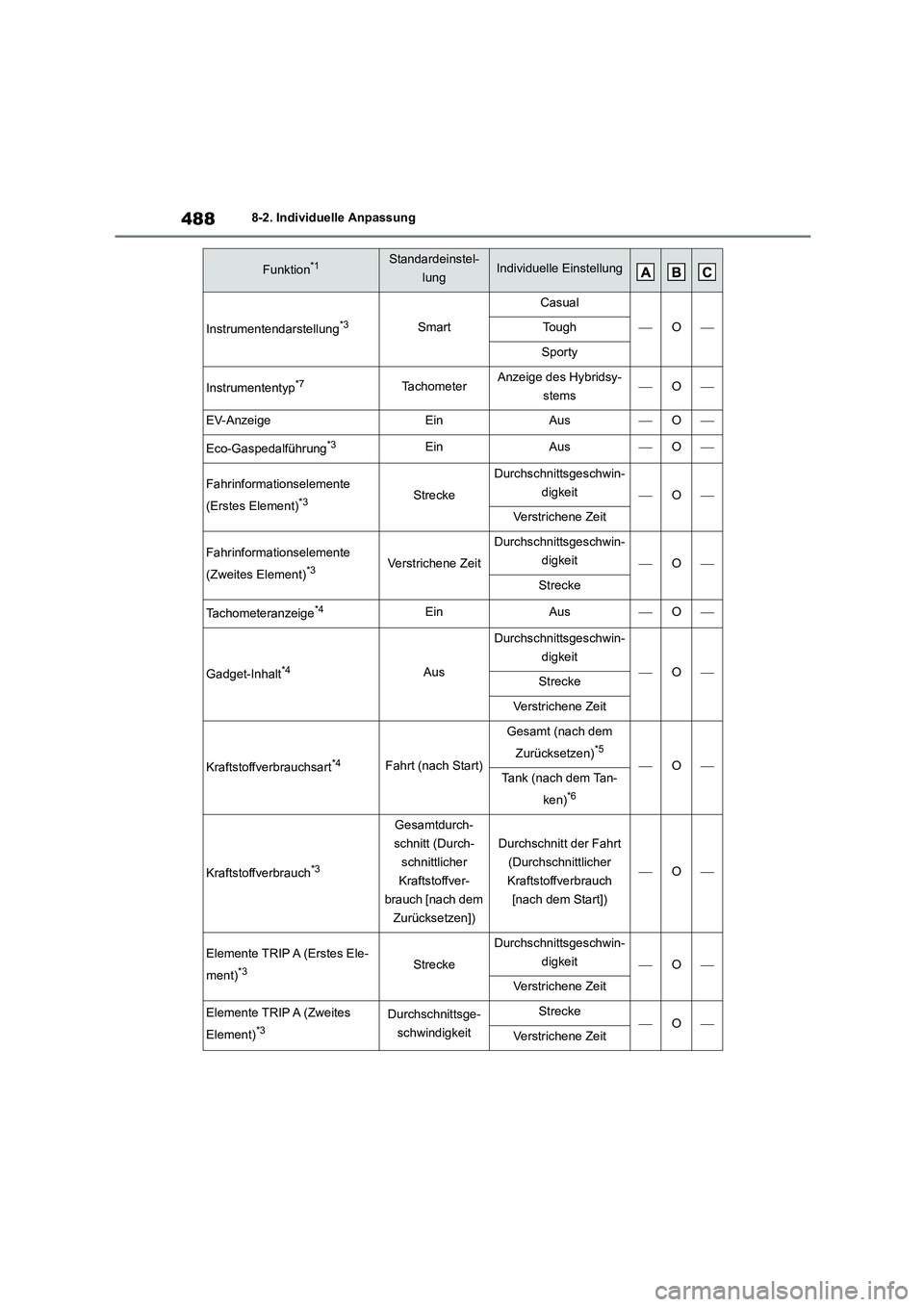

Einstellungen, die mithilfe des Bildschirms des Navigations-/Multimediasystems
geändert werden können
Einstellungen, die mit den Steuerschaltern für die Instrumente geändert werden
können
Einstellungen, die von Ihrem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen verlässlichen Werkstatt geändert werden kön-
nen.
Definition der Symbole: O = Verfügbar,  = Nicht verfügbar
■Anzeigen, Instrumente und Multi-Informationsanzeige (S.88, 92, 96, 101,
11 0 )
WARNUNG
■Während der individuellen Anpas-
sung
Da das Hybridsystem während der Anpas-
sung in Betrieb sein muss, sorgen Sie dafür, dass das Fahrzeug an einem Ort mit
ausreichender Belüftung geparkt ist. In
einem geschlossenen Bereich, wie einer Garage, können sich Abgase mit schädli-
chem Kohlenmonoxid (CO) sammeln und
ins Fahrzeug gelangen. Dies kann zum Tod bzw. zu schwerwiegender Gesund-
heitsgefährdung führen.
HINWEIS
■Während der individuellen Anpas-
sung
Um ein Entladen der 12-Volt-Batterie zu
vermeiden, sorgen Sie dafür, dass das Hybridsystem in Betrieb ist, wenn die
Funktionen individuell angepasst werden.
Anpassbare Funktionen
Funktion*1Standardeinstel-
lungIndividuelle Einstellung
Sprache*8O
Einheiten*2Meilen (MPG)km (km/L)OOkm (L/100 km)
Instrumententyp*32-teilig1-teiligOOhne Rundinstrument

4888-2. Individuelle Anpassung
Instrumentendarstellung*3Smart
Casual
OTough
Sporty
Instrumententyp*7TachometerAnzeige des Hybridsy-
stemsO
EV-AnzeigeEinAusO
Eco-Gaspedalführung*3EinAusO
Fahrinformationselemente
(Erstes Element)*3Strecke
Durchschnittsgeschwin-
digkeitO
Verstrichene Zeit
Fahrinformationselemente
(Zweites Element)*3Verstrichene Zeit
Durchschnittsgeschwin-
digkeitO
Strecke
Tachometeranzeige*4EinAusO
Gadget-Inhalt*4Aus
Durchschnittsgeschwin-
digkeitOStrecke
Verstrichene Zeit
Kraftstoffverbrauchsart*4Fahrt (nach Start)
Gesamt (nach dem
Zurücksetzen)*5
OTank (nach dem Tan-
ken)*6
Kraftstoffverbrauch*3
Gesamtdurch-
schnitt (Durch-
schnittlicher
Kraftstoffver-
brauch [nach dem
Zurücksetzen])
Durchschnitt der Fahrt
(Durchschnittlicher
Kraftstoffverbrauch
[nach dem Start])
O
Elemente TRIP A (Erstes Ele-
ment)*3Strecke
Durchschnittsgeschwin-
digkeitO
Verstrichene Zeit
Elemente TRIP A (Zweites
Element)*3Durchschnittsge-
schwindigkeit
StreckeOVerstrichene Zeit
Funktion*1Standardeinstel-
lungIndividuelle Einstellung
