Detectie-informatie sensoren
• Tijdens het gebruik kunnen zich de
volgende situaties voordoen:
– Het detectiegebied van de sensoren
is beperkt tot het gebied rond de
voor- en achterbumper van de auto.
– Afhankelijk van de vorm van het
object en andere factoren kan de
detectieafstand korter worden of
kan detectie niet mogelijk zijn.
– Obstakels worden mogelijk niet
gesignaleerd als ze zich te dicht bij
de sensor bevinden.
– Tussen het signaleren van een
object en de weergave zit een kleine
vertraging. Ook als er met lage
snelheid wordt gereden, bestaat de
mogelijkheid dat het object binnen
het detectiegebied van de sensoren
komt voordat het display wordt
weergegeven en het
waarschuwingssignaal hoorbaar is.
– Het kan moeilijk zijn om de zoemer
te horen als het audiosysteem hard
staat of als de luchtcirculatie van de
airconditioning veel geluid
produceert.
– De zoemer is mogelijk moeilijk te
horen doordat zoemers van andere
systemen klinken.
Objecten die mogelijk niet goed
worden gesignaleerd door het systeem
Door de vorm van het object kan de
sensor het mogelijk niet signaleren. Let
goed op bij de volgende objecten:
• Kabels, hekken, touwen, enz.
• Katoen, sneeuw en andere materialen
die geluidsgolven absorberen
• Zeer hoekige objecten
• Lage objecten
• Hoge obstakels waarbij het bovenste
deel uitsteekt in de richting van uw
auto
Mogelijk worden mensen die bepaalde
soorten kleding dragen niet
gesignaleerd.Situaties waarin het systeem mogelijk
niet goed werkt
De staat van de auto en de omgeving
kunnen van invloed zijn op de capaciteit
van de sensor om objecten correct te
signaleren. Specifieke situaties waarin
dit voor kan komen ziet u hieronder.
• De sensor is bedekt met vuil, sneeuw,
waterdruppels of ijs. (Het reinigen van
de sensoren zal het probleem
oplossen.)
• De sensor is bevroren. (Het ontdooien
van de sensor zal het probleem
oplossen.) Vooral bij lage
buitentemperaturen kan het gebeuren
dat er ten gevolge van een bevroren
sensor een abnormaal beeld te zien is
op het display of dat objecten, zoals
een muur, niet worden gesignaleerd.
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is.
• De auto rijdt op een bijzonder
hobbelige weg, op een helling, op
grind of op gras.
• Wanneer in de omgeving van de auto
ultrasoongolven worden
geproduceerd door claxons,
voertuigdetectiesystemen,
motorfietsmotoren, luchtremmen van
vrachtwagens, sonarsystemen van
andere auto's of andere bronnen.
• Een sensor is bedekt met een
waterfilm of er is sprake van zware
regenval.
• Als het object zich te dicht bij de
sensor bevindt.
4.5 Gebruik van de ondersteunende systemen
243
4
Rijden

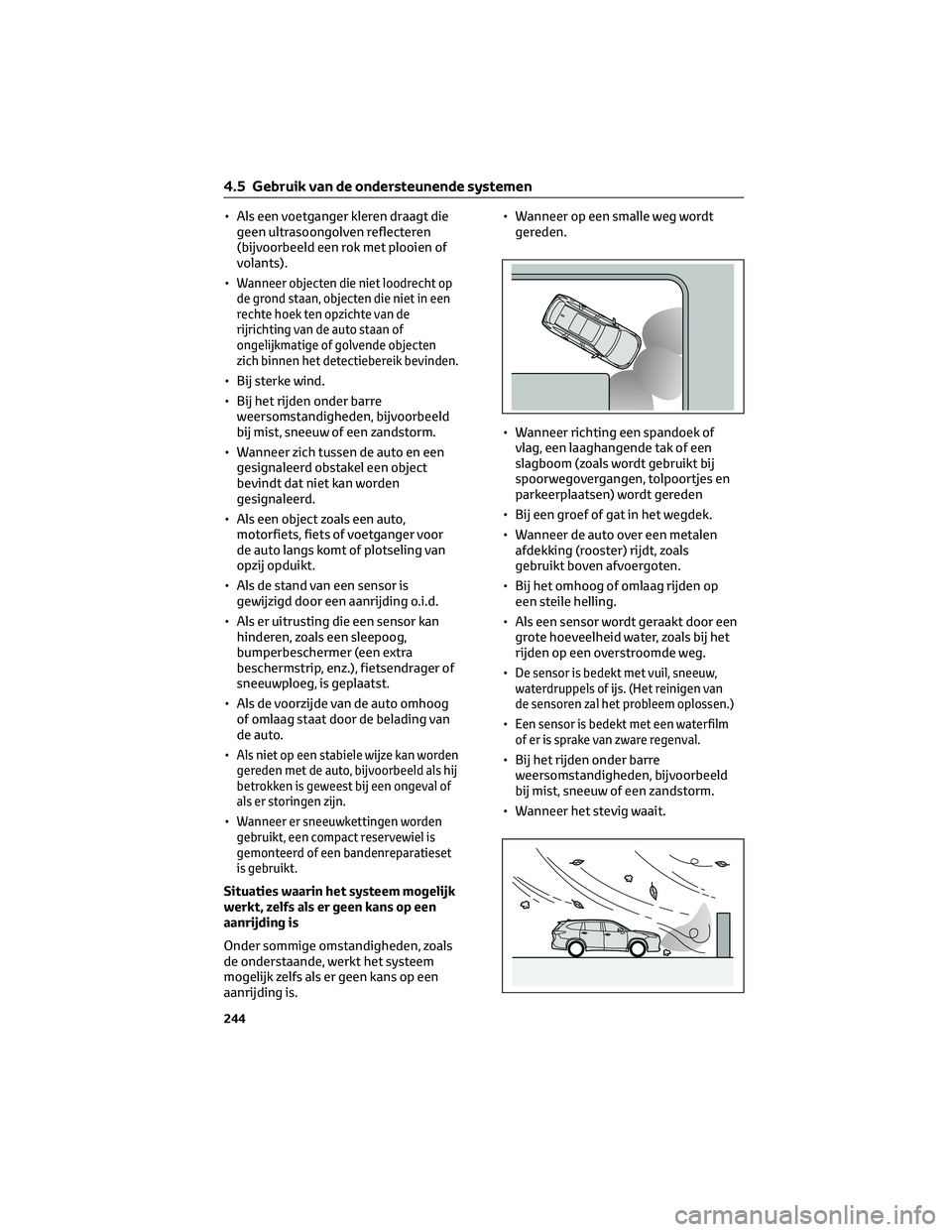

• Als een voetganger kleren draagt die
geen ultrasoongolven reflecteren
(bijvoorbeeld een rok met plooien of
volants).
•
Wanneer objecten die niet loodrecht op
de grond staan, objecten die niet in een
rechte hoek ten opzichte van de
rijrichting van de auto staan of
ongelijkmatige of golvende objecten
zich binnen het detectiebereik bevinden.
• Bij sterke wind.
• Bij het rijden onder barre
weersomstandigheden, bijvoorbeeld
bij mist, sneeuw of een zandstorm.
• Wanneer zich tussen de auto en een
gesignaleerd obstakel een object
bevindt dat niet kan worden
gesignaleerd.
• Als een object zoals een auto,
motorfiets, fiets of voetganger voor
de auto langs komt of plotseling van
opzij opduikt.
• Als de stand van een sensor is
gewijzigd door een aanrijding o.i.d.
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst.
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto.
•
Als niet op een stabiele wijze kan worden
gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bij een ongeval of
als er storingen zijn.
•Wanneer er sneeuwkettingen worden
gebruikt, een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt.
Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder sommige omstandigheden, zoals
de onderstaande, werkt het systeem
mogelijk zelfs als er geen kans op een
aanrijding is.• Wanneer op een smalle weg wordt
gereden.
• Wanneer richting een spandoek of
vlag, een laaghangende tak of een
slagboom (zoals wordt gebruikt bij
spoorwegovergangen, tolpoortjes en
parkeerplaatsen) wordt gereden
• Bij een groef of gat in het wegdek.
• Wanneer de auto over een metalen
afdekking (rooster) rijdt, zoals
gebruikt boven afvoergoten.
• Bij het omhoog of omlaag rijden op
een steile helling.
• Als een sensor wordt geraakt door een
grote hoeveelheid water, zoals bij het
rijden op een overstroomde weg.
•
De sensor is bedekt met vuil, sneeuw,
waterdruppels of ijs. (Het reinigen van
de sensoren zal het probleem oplossen.)
•Een sensor is bedekt met een waterfilm
of er is sprake van zware regenval.
• Bij het rijden onder barre
weersomstandigheden, bijvoorbeeld
bij mist, sneeuw of een zandstorm.
• Wanneer het stevig waait.
4.5 Gebruik van de ondersteunende systemen
244

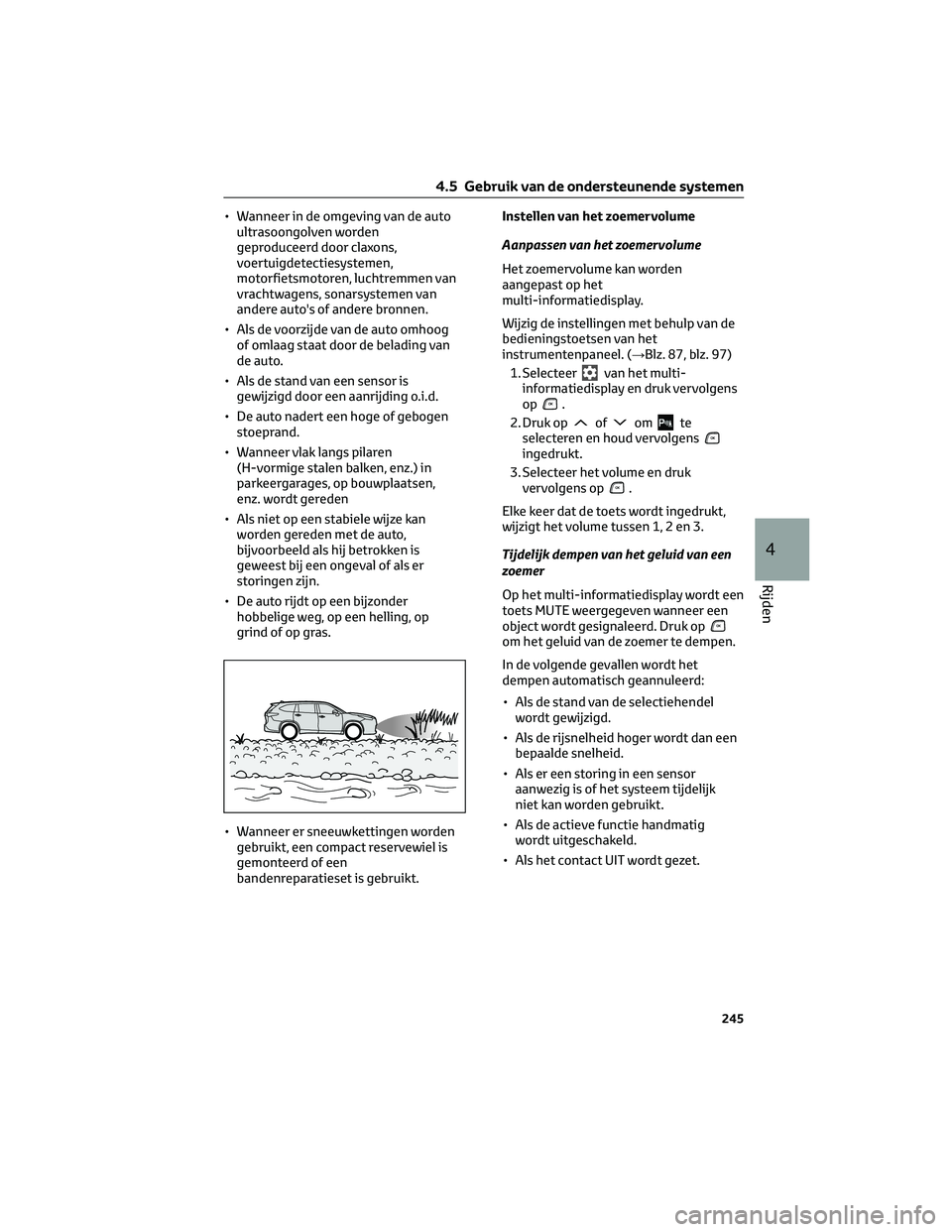

• Wanneer in de omgeving van de auto
ultrasoongolven worden
geproduceerd door claxons,
voertuigdetectiesystemen,
motorfietsmotoren, luchtremmen van
vrachtwagens, sonarsystemen van
andere auto's of andere bronnen.
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto.
• Als de stand van een sensor is
gewijzigd door een aanrijding o.i.d.
• De auto nadert een hoge of gebogen
stoeprand.
• Wanneer vlak langs pilaren
(H-vormige stalen balken, enz.) in
parkeergarages, op bouwplaatsen,
enz. wordt gereden
• Als niet op een stabiele wijze kan
worden gereden met de auto,
bijvoorbeeld als hij betrokken is
geweest bij een ongeval of als er
storingen zijn.
• De auto rijdt op een bijzonder
hobbelige weg, op een helling, op
grind of op gras.
• Wanneer er sneeuwkettingen worden
gebruikt, een compact reservewiel is
gemonteerd of een
bandenreparatieset is gebruikt.Instellen van het zoemervolume
Aanpassen van het zoemervolume
Het zoemervolume kan worden
aangepast op het
multi-informatiedisplay.
Wijzig de instellingen met behulp van de
bedieningstoetsen van het
instrumentenpaneel. (→Blz. 87, blz. 97)
1. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
2. Druk op
ofomte
selecteren en houd vervolgens
ingedrukt.
3. Selecteer het volume en druk
vervolgens op
.
Elke keer dat de toets wordt ingedrukt,
wijzigt het volume tussen 1, 2 en 3.
Tijdelijk dempen van het geluid van een
zoemer
Op het multi-informatiedisplay wordt een
toets MUTE weergegeven wanneer een
object wordt gesignaleerd. Druk op
om het geluid van de zoemer te dempen.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de stand van de selectiehendel
wordt gewijzigd.
• Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
• Als er een storing in een sensor
aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig
wordt uitgeschakeld.
• Als het contact UIT wordt gezet.
4.5 Gebruik van de ondersteunende systemen
245
4
Rijden

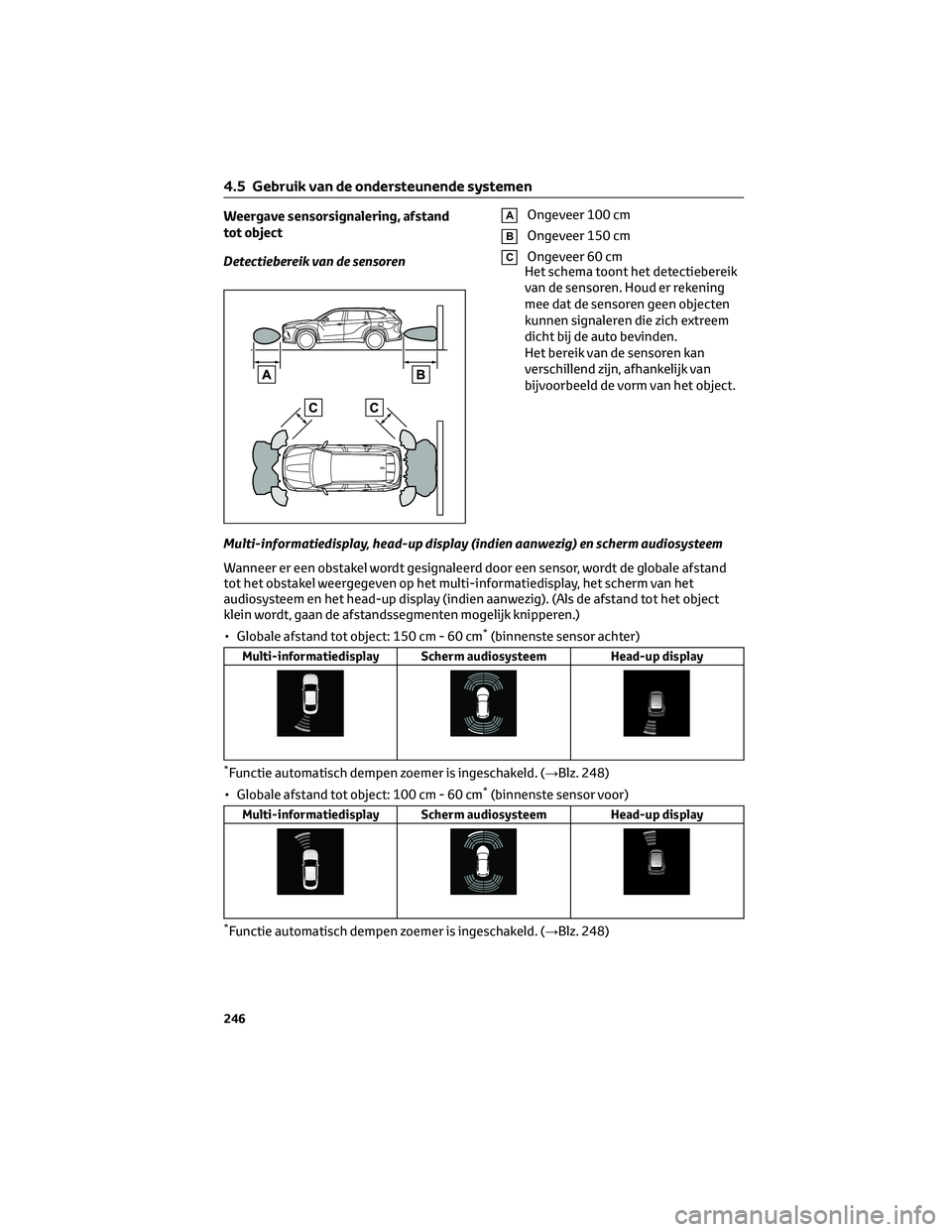

Weergave sensorsignalering, afstand
tot object
Detectiebereik van de sensorenAOngeveer 100 cm
BOngeveer 150 cm
COngeveer 60 cm
Het schema toont het detectiebereik
van de sensoren. Houd er rekening
mee dat de sensoren geen objecten
kunnen signaleren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan
verschillend zijn, afhankelijk van
bijvoorbeeld de vorm van het object.
Multi-informatiedisplay, head-up display (indien aanwezig) en scherm audiosysteem
Wanneer er een obstakel wordt gesignaleerd door een sensor, wordt de globale afstand
tot het obstakel weergegeven op het multi-informatiedisplay, het scherm van het
audiosysteem en het head-up display (indien aanwezig). (Als de afstand tot het object
klein wordt, gaan de afstandssegmenten mogelijk knipperen.)
• Globale afstand tot object: 150 cm - 60 cm
*(binnenste sensor achter)
Multi-informatiedisplay Scherm audiosysteem Head-up display
*Functie automatisch dempen zoemer is ingeschakeld. (→Blz. 248)
• Globale afstand tot object: 100 cm - 60 cm
*(binnenste sensor voor)
Multi-informatiedisplay Scherm audiosysteem Head-up display
*Functie automatisch dempen zoemer is ingeschakeld. (→Blz. 248)
4.5 Gebruik van de ondersteunende systemen
246

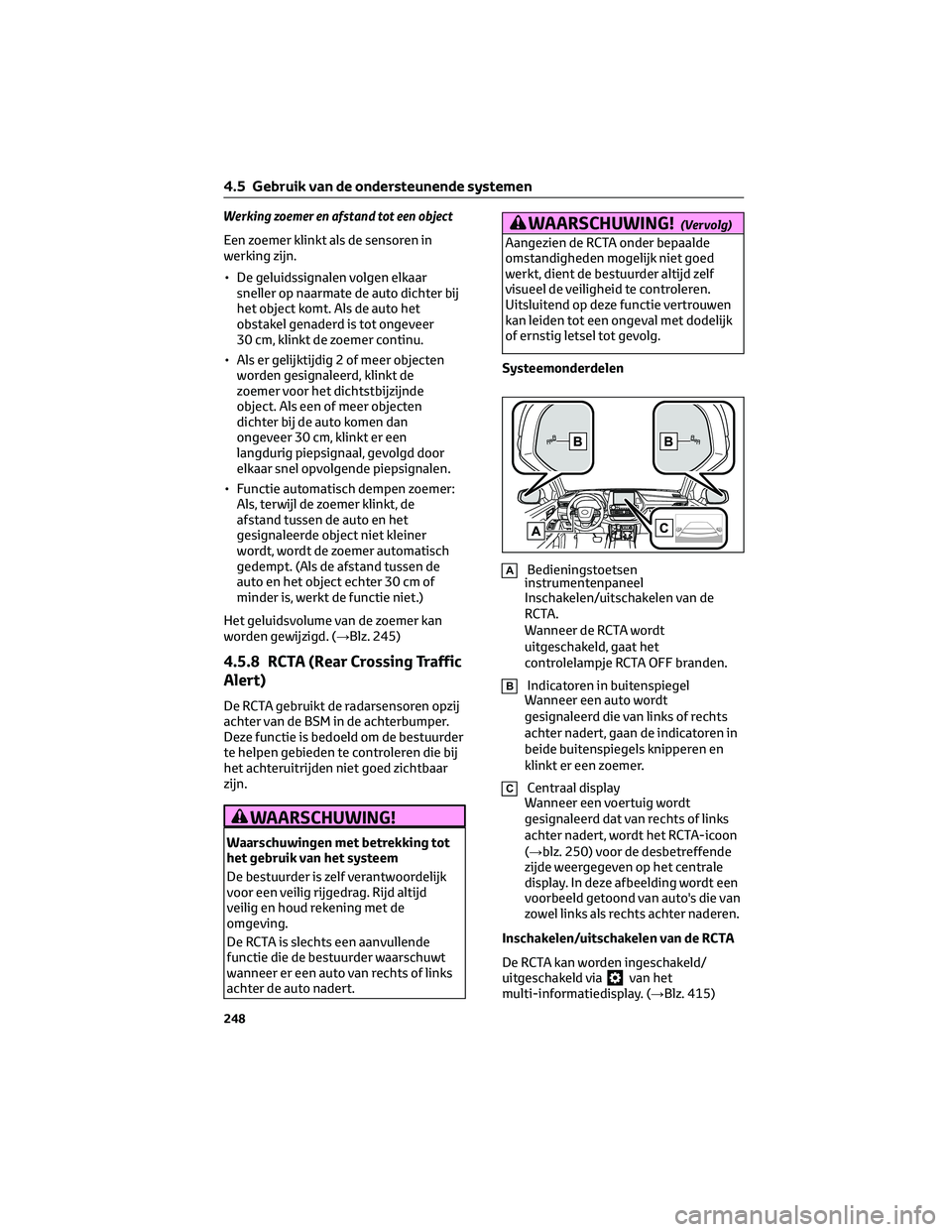

Werking zoemer en afstand tot een object
Een zoemer klinkt als de sensoren in
werking zijn.
• De geluidssignalen volgen elkaar
sneller op naarmate de auto dichter bij
het object komt. Als de auto het
obstakel genaderd is tot ongeveer
30 cm, klinkt de zoemer continu.
• Als er gelijktijdig 2 of meer objecten
worden gesignaleerd, klinkt de
zoemer voor het dichtstbijzijnde
object. Als een of meer objecten
dichter bij de auto komen dan
ongeveer 30 cm, klinkt er een
langdurig piepsignaal, gevolgd door
elkaar snel opvolgende piepsignalen.
• Functie automatisch dempen zoemer:
Als, terwijl de zoemer klinkt, de
afstand tussen de auto en het
gesignaleerde object niet kleiner
wordt, wordt de zoemer automatisch
gedempt. (Als de afstand tussen de
auto en het object echter 30 cm of
minder is, werkt de functie niet.)
Het geluidsvolume van de zoemer kan
worden gewijzigd. (→Blz. 245)
4.5.8 RCTA (Rear Crossing Traffic
Alert)
De RCTA gebruikt de radarsensoren opzij
achter van de BSM in de achterbumper.
Deze functie is bedoeld om de bestuurder
te helpen gebieden te controleren die bij
het achteruitrijden niet goed zichtbaar
zijn.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd
veilig en houd rekening met de
omgeving.
De RCTA is slechts een aanvullende
functie die de bestuurder waarschuwt
wanneer er een auto van rechts of links
achter de auto nadert.
WAARSCHUWING!(Vervolg)
Aangezien de RCTA onder bepaalde
omstandigheden mogelijk niet goed
werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren.
Uitsluitend op deze functie vertrouwen
kan leiden tot een ongeval met dodelijk
of ernstig letsel tot gevolg.
Systeemonderdelen
ABedieningstoetsen
instrumentenpaneel
Inschakelen/uitschakelen van de
RCTA.
Wanneer de RCTA wordt
uitgeschakeld, gaat het
controlelampje RCTA OFF branden.
BIndicatoren in buitenspiegel
Wanneer een auto wordt
gesignaleerd die van links of rechts
achter nadert, gaan de indicatoren in
beide buitenspiegels knipperen en
klinkt er een zoemer.
CCentraal display
Wanneer een voertuig wordt
gesignaleerd dat van rechts of links
achter nadert, wordt het RCTA-icoon
(→blz. 250) voor de desbetreffende
zijde weergegeven op het centrale
display. In deze afbeelding wordt een
voorbeeld getoond van auto's die van
zowel links als rechts achter naderen.
Inschakelen/uitschakelen van de RCTA
De RCTA kan worden ingeschakeld/
uitgeschakeld via
van het
multi-informatiedisplay. (→Blz. 415)
4.5 Gebruik van de ondersteunende systemen
248

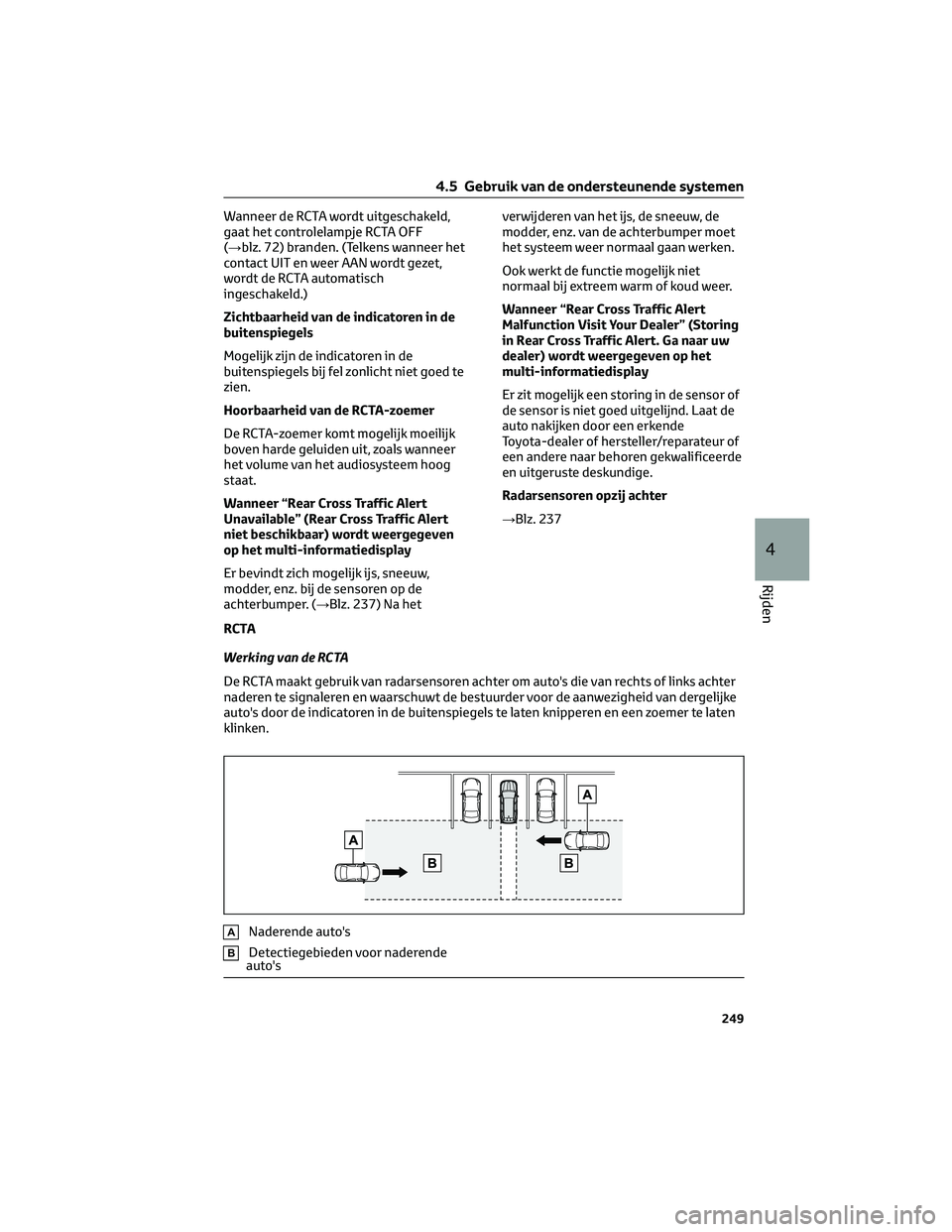

Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF
(→blz. 72) branden. (Telkens wanneer het
contact UIT en weer AAN wordt gezet,
wordt de RCTA automatisch
ingeschakeld.)
Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de
buitenspiegels bij fel zonlicht niet goed te
zien.
Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer
het volume van het audiosysteem hoog
staat.
Wanneer “Rear Cross Traffic Alert
Unavailable” (Rear Cross Traffic Alert
niet beschikbaar) wordt weergegeven
op het multi-informatiedisplay
Er bevindt zich mogelijk ijs, sneeuw,
modder, enz. bij de sensoren op de
achterbumper. (→Blz. 237) Na hetverwijderen van het ijs, de sneeuw, de
modder, enz. van de achterbumper moet
het systeem weer normaal gaan werken.
Ook werkt de functie mogelijk niet
normaal bij extreem warm of koud weer.
Wanneer “Rear Cross Traffic Alert
Malfunction Visit Your Dealer” (Storing
in Rear Cross Traffic Alert. Ga naar uw
dealer) wordt weergegeven op het
multi-informatiedisplay
Er zit mogelijk een storing in de sensor of
de sensor is niet goed uitgelijnd. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Radarsensoren opzij achter
→Blz. 237
RCTA
Werking van de RCTA
De RCTA maakt gebruik van radarsensoren achter om auto's die van rechts of links achter
naderen te signaleren en waarschuwt de bestuurder voor de aanwezigheid van dergelijke
auto's door de indicatoren in de buitenspiegels te laten knipperen en een zoemer te laten
klinken.
ANaderende auto's
BDetectiegebieden voor naderende
auto's
4.5 Gebruik van de ondersteunende systemen
249
4
Rijden

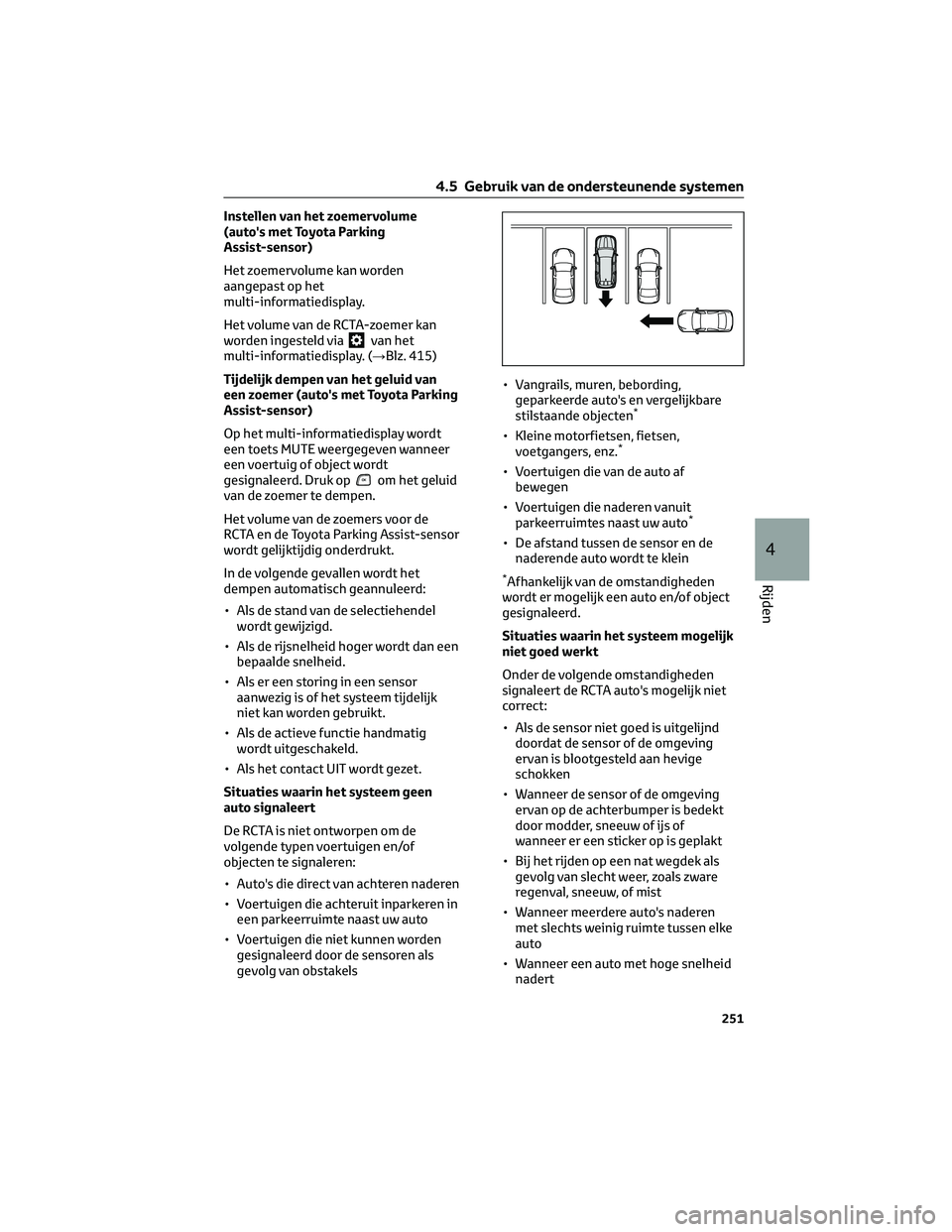

Instellen van het zoemervolume
(auto's met Toyota Parking
Assist-sensor)
Het zoemervolume kan worden
aangepast op het
multi-informatiedisplay.
Het volume van de RCTA-zoemer kan
worden ingesteld via
van het
multi-informatiedisplay. (→Blz. 415)
Tijdelijk dempen van het geluid van
een zoemer (auto's met Toyota Parking
Assist-sensor)
Op het multi-informatiedisplay wordt
een toets MUTE weergegeven wanneer
een voertuig of object wordt
gesignaleerd. Druk op
om het geluid
van de zoemer te dempen.
Het volume van de zoemers voor de
RCTA en de Toyota Parking Assist-sensor
wordt gelijktijdig onderdrukt.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de stand van de selectiehendel
wordt gewijzigd.
• Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
• Als er een storing in een sensor
aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig
wordt uitgeschakeld.
• Als het contact UIT wordt gezet.
Situaties waarin het systeem geen
auto signaleert
De RCTA is niet ontworpen om de
volgende typen voertuigen en/of
objecten te signaleren:
• Auto's die direct van achteren naderen
• Voertuigen die achteruit inparkeren in
een parkeerruimte naast uw auto
• Voertuigen die niet kunnen worden
gesignaleerd door de sensoren als
gevolg van obstakels• Vangrails, muren, bebording,
geparkeerde auto's en vergelijkbare
stilstaande objecten
*
• Kleine motorfietsen, fietsen,
voetgangers, enz.*
• Voertuigen die van de auto af
bewegen
• Voertuigen die naderen vanuit
parkeerruimtes naast uw auto
*
• De afstand tussen de sensor en de
naderende auto wordt te klein
*Afhankelijk van de omstandigheden
wordt er mogelijk een auto en/of object
gesignaleerd.
Situaties waarin het systeem mogelijk
niet goed werkt
Onder de volgende omstandigheden
signaleert de RCTA auto's mogelijk niet
correct:
• Als de sensor niet goed is uitgelijnd
doordat de sensor of de omgeving
ervan is blootgesteld aan hevige
schokken
• Wanneer de sensor of de omgeving
ervan op de achterbumper is bedekt
door modder, sneeuw of ijs of
wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als
gevolg van slecht weer, zoals zware
regenval, sneeuw, of mist
• Wanneer meerdere auto's naderen
met slechts weinig ruimte tussen elke
auto
• Wanneer een auto met hoge snelheid
nadert
4.5 Gebruik van de ondersteunende systemen
251
4
Rijden

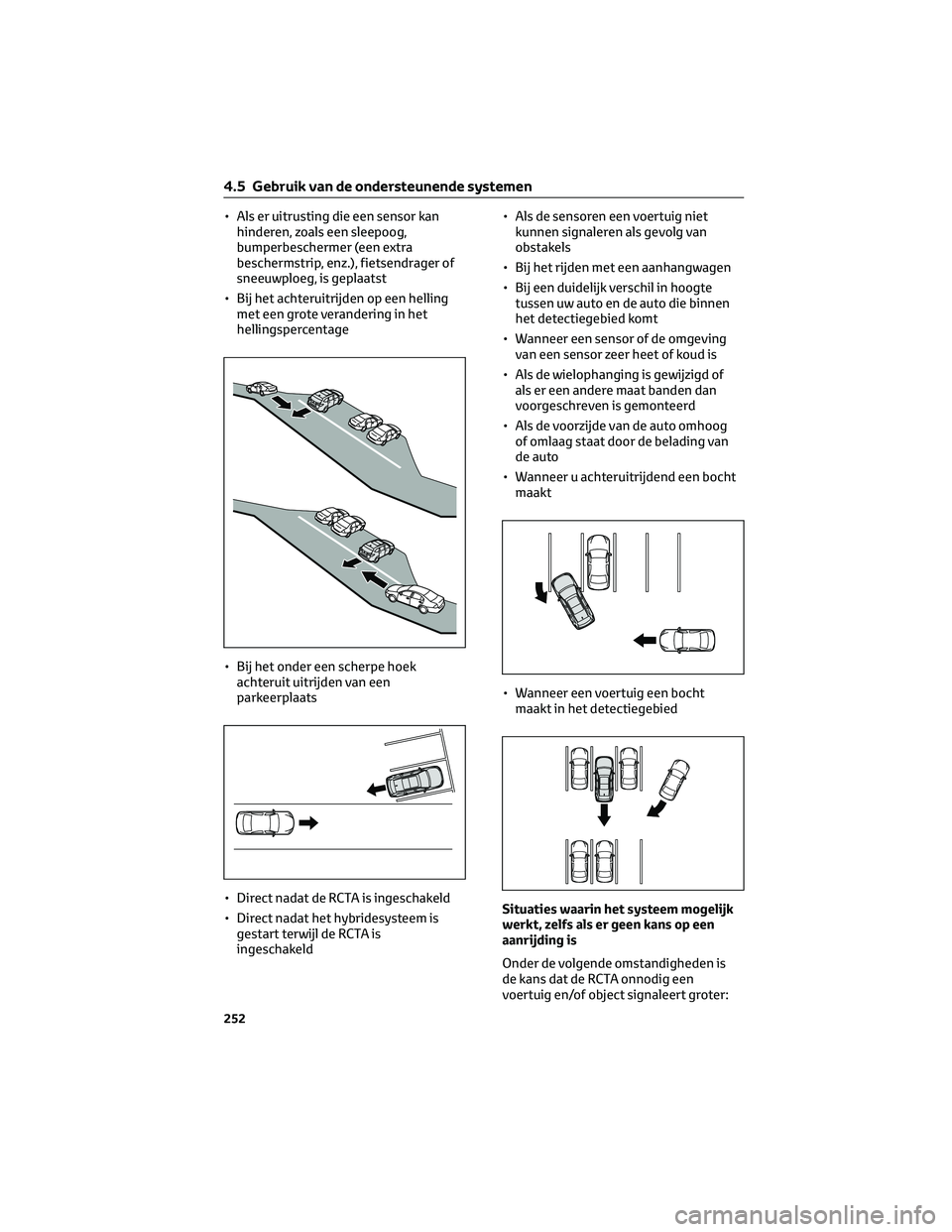

• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Bij het achteruitrijden op een helling
met een grote verandering in het
hellingspercentage
• Bij het onder een scherpe hoek
achteruit uitrijden van een
parkeerplaats
• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hybridesysteem is
gestart terwijl de RCTA is
ingeschakeld• Als de sensoren een voertuig niet
kunnen signaleren als gevolg van
obstakels
• Bij het rijden met een aanhangwagen
• Bij een duidelijk verschil in hoogte
tussen uw auto en de auto die binnen
het detectiegebied komt
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
• Wanneer u achteruitrijdend een bocht
maakt
• Wanneer een voertuig een bocht
maakt in het detectiegebied
Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder de volgende omstandigheden is
de kans dat de RCTA onnodig een
voertuig en/of object signaleert groter:
4.5 Gebruik van de ondersteunende systemen
252

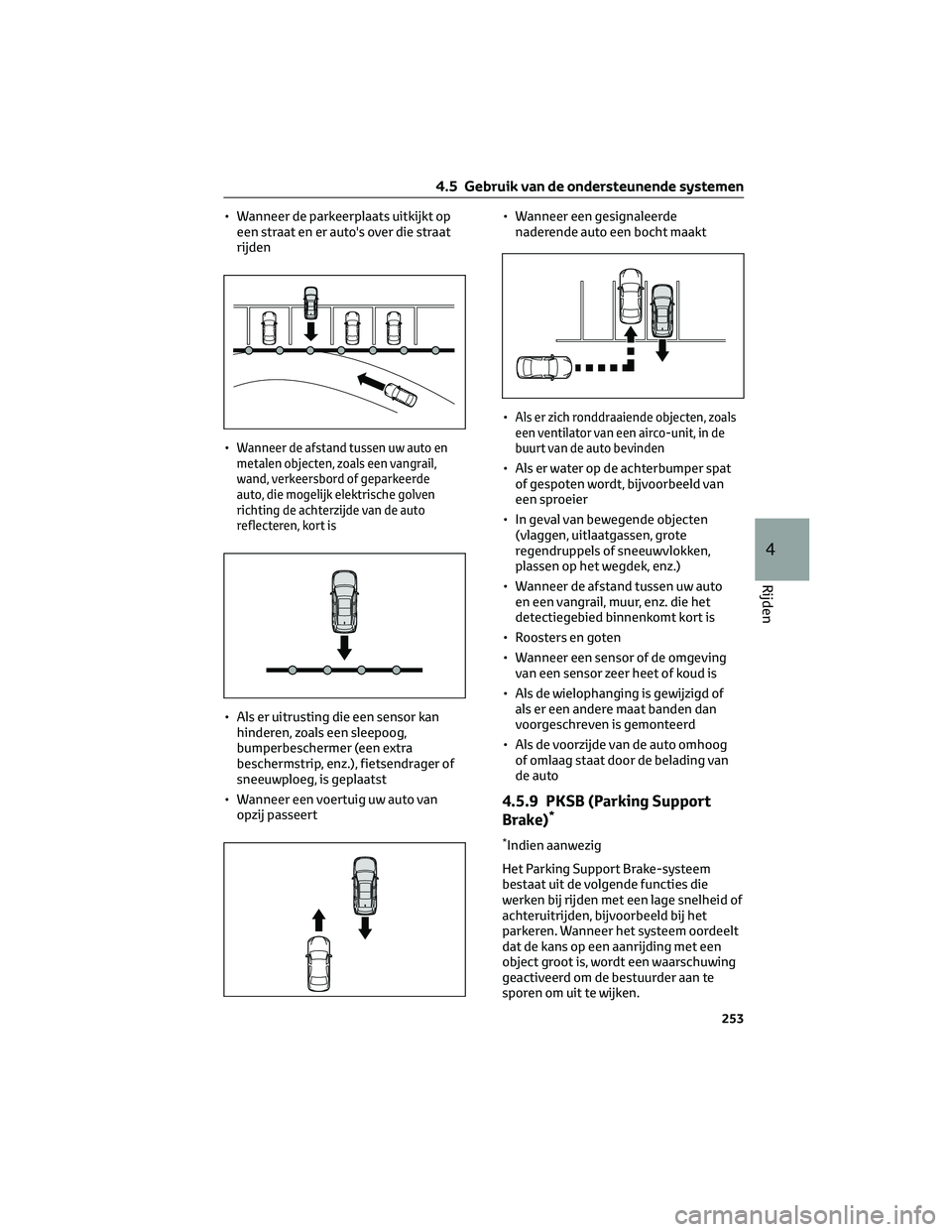

• Wanneer de parkeerplaats uitkijkt op
een straat en er auto's over die straat
rijden
•
Wanneer de afstand tussen uw auto en
metalen objecten, zoals een vangrail,
wand, verkeersbord of geparkeerde
auto, die mogelijk elektrische golven
richting de achterzijde van de auto
reflecteren, kort is
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Wanneer een voertuig uw auto van
opzij passeert• Wanneer een gesignaleerde
naderende auto een bocht maakt
•
Als er zich ronddraaiende objecten, zoals
een ventilator van een airco-unit, in de
buurt van de auto bevinden
• Als er water op de achterbumper spat
of gespoten wordt, bijvoorbeeld van
een sproeier
• In geval van bewegende objecten
(vlaggen, uitlaatgassen, grote
regendruppels of sneeuwvlokken,
plassen op het wegdek, enz.)
• Wanneer de afstand tussen uw auto
en een vangrail, muur, enz. die het
detectiegebied binnenkomt kort is
• Roosters en goten
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
4.5.9 PKSB (Parking Support
Brake)*
*Indien aanwezig
Het Parking Support Brake-systeem
bestaat uit de volgende functies die
werken bij rijden met een lage snelheid of
achteruitrijden, bijvoorbeeld bij het
parkeren. Wanneer het systeem oordeelt
dat de kans op een aanrijding met een
object groot is, wordt een waarschuwing
geactiveerd om de bestuurder aan te
sporen om uit te wijken.
4.5 Gebruik van de ondersteunende systemen
253
4
Rijden

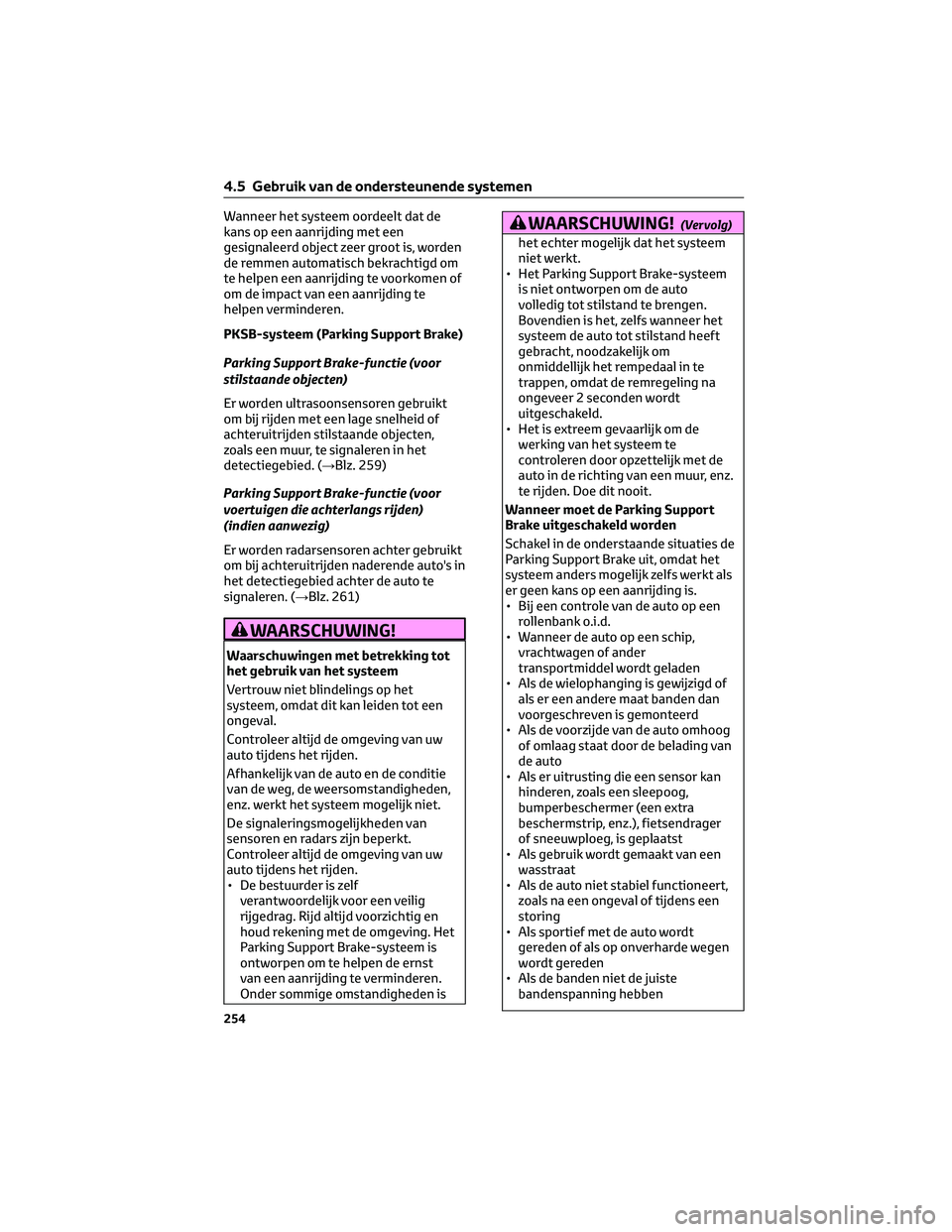

Wanneer het systeem oordeelt dat de
kans op een aanrijding met een
gesignaleerd object zeer groot is, worden
de remmen automatisch bekrachtigd om
te helpen een aanrijding te voorkomen of
om de impact van een aanrijding te
helpen verminderen.
PKSB-systeem (Parking Support Brake)
Parking Support Brake-functie (voor
stilstaande objecten)
Er worden ultrasoonsensoren gebruikt
om bij rijden met een lage snelheid of
achteruitrijden stilstaande objecten,
zoals een muur, te signaleren in het
detectiegebied. (→Blz. 259)
Parking Support Brake-functie (voor
voertuigen die achterlangs rijden)
(indien aanwezig)
Er worden radarsensoren achter gebruikt
om bij achteruitrijden naderende auto's in
het detectiegebied achter de auto te
signaleren. (→Blz. 261)
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het
systeem, omdat dit kan leiden tot een
ongeval.
Controleer altijd de omgeving van uw
auto tijdens het rijden.
Afhankelijk van de auto en de conditie
van de weg, de weersomstandigheden,
enz. werkt het systeem mogelijk niet.
De signaleringsmogelijkheden van
sensoren en radars zijn beperkt.
Controleer altijd de omgeving van uw
auto tijdens het rijden.
• De bestuurder is zelf
verantwoordelijk voor een veilig
rijgedrag. Rijd altijd voorzichtig en
houd rekening met de omgeving. Het
Parking Support Brake-systeem is
ontworpen om te helpen de ernst
van een aanrijding te verminderen.
Onder sommige omstandigheden is
WAARSCHUWING!(Vervolg)
het echter mogelijk dat het systeem
niet werkt.
• Het Parking Support Brake-systeem
is niet ontworpen om de auto
volledig tot stilstand te brengen.
Bovendien is het, zelfs wanneer het
systeem de auto tot stilstand heeft
gebracht, noodzakelijk om
onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt
uitgeschakeld.
• Het is extreem gevaarlijk om de
werking van het systeem te
controleren door opzettelijk met de
auto in de richting van een muur, enz.
te rijden. Doe dit nooit.
Wanneer moet de Parking Support
Brake uitgeschakeld worden
Schakel in de onderstaande situaties de
Parking Support Brake uit, omdat het
systeem anders mogelijk zelfs werkt als
er geen kans op een aanrijding is.
• Bij een controle van de auto op een
rollenbank o.i.d.
• Wanneer de auto op een schip,
vrachtwagen of ander
transportmiddel wordt geladen
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager
of sneeuwploeg, is geplaatst
• Als gebruik wordt gemaakt van een
wasstraat
• Als de auto niet stabiel functioneert,
zoals na een ongeval of tijdens een
storing
• Als sportief met de auto wordt
gereden of als op onverharde wegen
wordt gereden
• Als de banden niet de juiste
bandenspanning hebben
4.5 Gebruik van de ondersteunende systemen
254
