TOYOTA HIGHLANDER 2023 Manual del propietario (in Spanish)

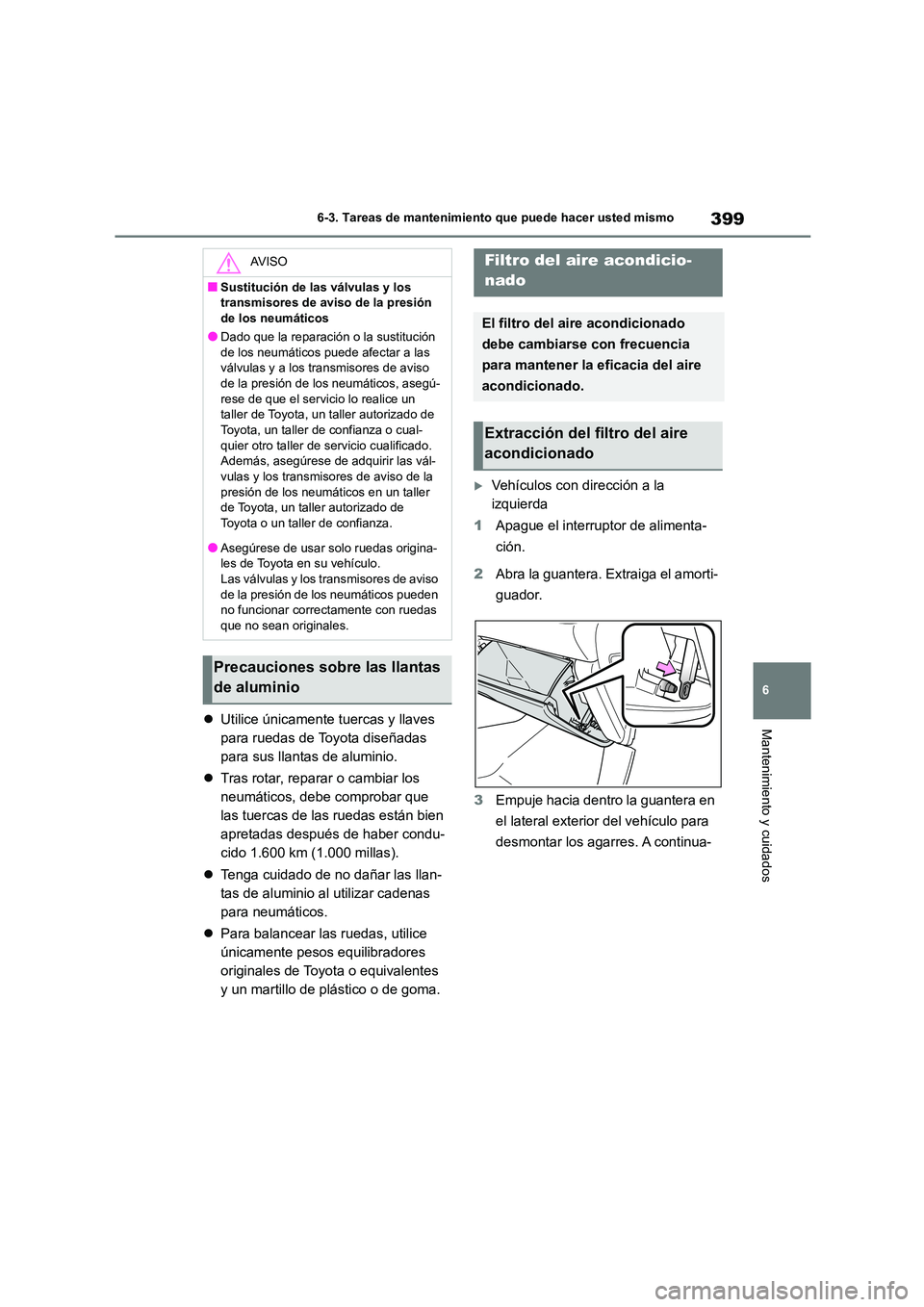

399
6
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados Utilice únicamente tuercas y llaves
para ruedas de Toyota diseñadas
para sus llantas de aluminio.
 Tras rotar, reparar o cambiar los
neumáticos, debe comprobar que
las tuercas de las ruedas están bien
apretadas después de haber condu-
cido 1.600 km (1.000 millas).
 Tenga cuidado de no dañar las llan-
tas de aluminio al utilizar cadenas
para neumáticos.
 Para balancear las ruedas, utilice
únicamente pesos equilibradores
originales de Toyota o equivalentes
y un martillo de plástico o de goma.
Vehículos con dirección a la
izquierda
1 Apague el interruptor de alimenta-
ción.
2 Abra la guantera. Extraiga el amorti-
guador.
3 Empuje hacia dentro la guantera en
el lateral exterior del vehículo para
desmontar los agarres. A continua-
AV I S O
■Sustitución de las válvulas y los
transmisores de aviso de la presión
de los neumáticos
●Dado que la reparación o la sustitución de los neumáticos puede afectar a las
válvulas y a los transmisores de aviso
de la presión de los neumáticos, asegú- rese de que el servicio lo realice un
taller de Toyota, un taller autorizado de
Toyota, un taller de confianza o cual- quier otro taller de servicio cualificado.
Además, asegúrese de adquirir las vál-
vulas y los transmisores de aviso de la presión de los neumáticos en un taller
de Toyota, un taller autorizado de
Toyota o un taller de confianza.
●Asegúrese de usar solo ruedas origina-
les de Toyota en su vehículo.
Las válvulas y los transmisores de aviso de la presión de los neumáticos pueden
no funcionar correctamente con ruedas
que no sean originales.
Precauciones sobre las llantas
de aluminio
Filtro del aire acondicio-
nado
El filtro del aire acondicionado
debe cambiarse con frecuencia
para mantener la eficacia del aire
acondicionado.
Extracción del filtro del aire
acondicionado

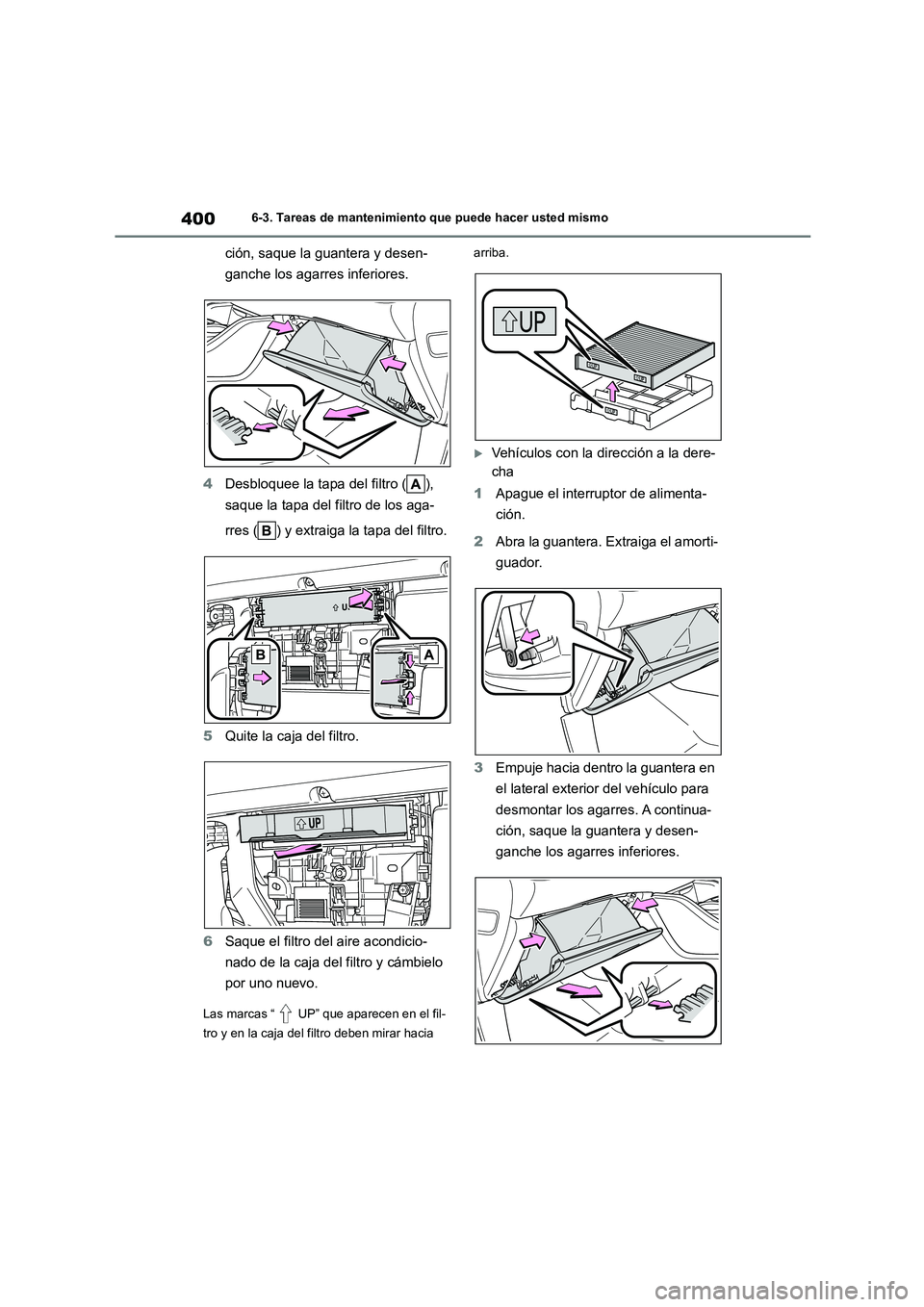

4006-3. Tareas de mantenimiento que puede hacer usted mismo
ción, saque la guantera y desen-
ganche los agarres inferiores.
4 Desbloquee la tapa del filtro ( ),
saque la tapa del filtro de los aga-
rres ( ) y extraiga la tapa del filtro.
5 Quite la caja del filtro.
6 Saque el filtro del aire acondicio-
nado de la caja del filtro y cámbielo
por uno nuevo.
Las marcas “ UP” que aparecen en el fil-
tro y en la caja del filtro deben mirar hacia
arriba.
Vehículos con la dirección a la dere-
cha
1 Apague el interruptor de alimenta-
ción.
2 Abra la guantera. Extraiga el amorti-
guador.
3 Empuje hacia dentro la guantera en
el lateral exterior del vehículo para
desmontar los agarres. A continua-
ción, saque la guantera y desen-
ganche los agarres inferiores.

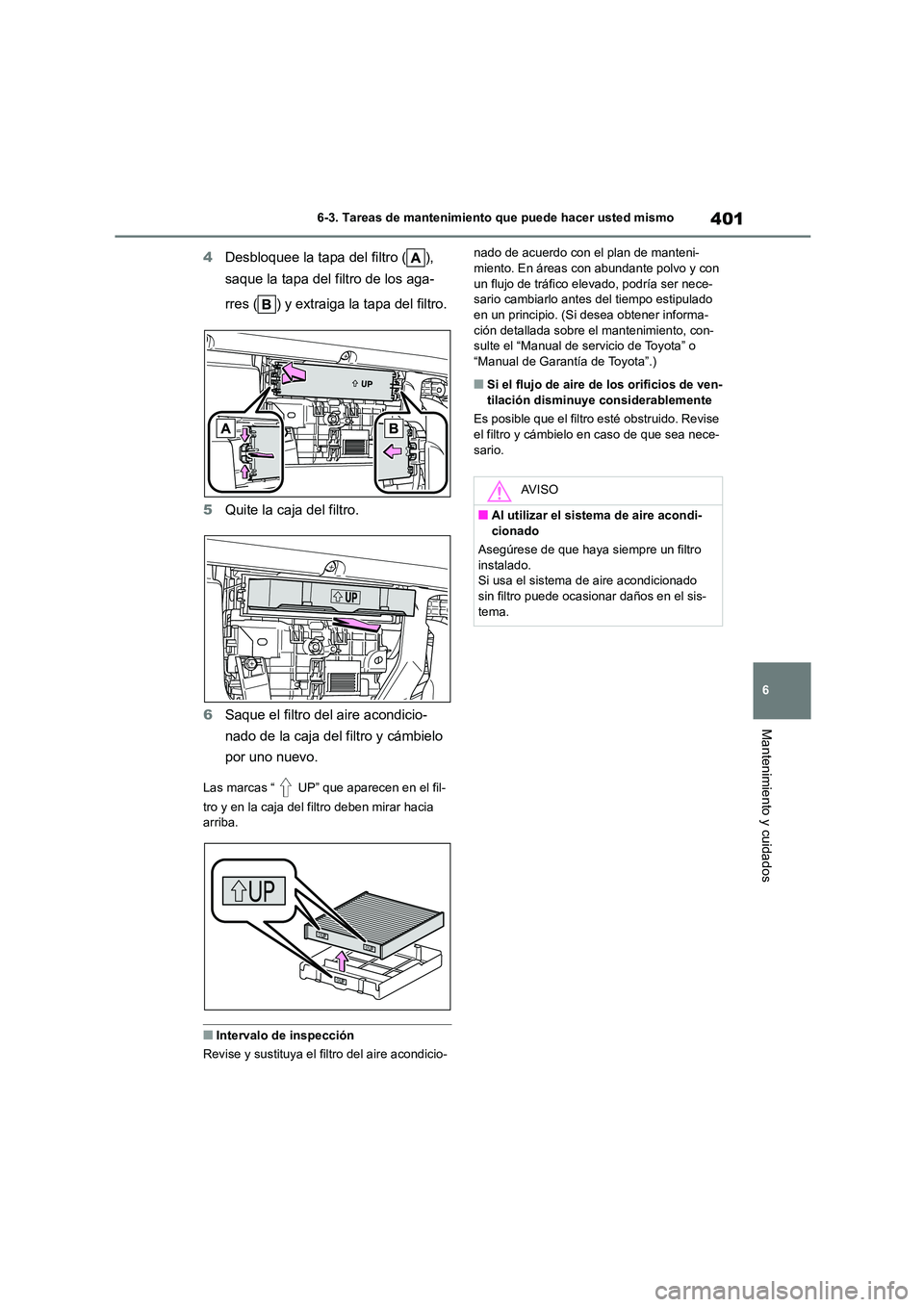

401
6
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
4 Desbloquee la tapa del filtro ( ),
saque la tapa del filtro de los aga-
rres ( ) y extraiga la tapa del filtro.
5 Quite la caja del filtro.
6 Saque el filtro del aire acondicio-
nado de la caja del filtro y cámbielo
por uno nuevo.
Las marcas “ UP” que aparecen en el fil-
tro y en la caja del filtro deben mirar hacia
arriba.
■Intervalo de inspección
Revise y sustituya el filtro del aire acondicio-
nado de acuerdo con el plan de manteni- miento. En áreas con abundante polvo y con
un flujo de tráfico elevado, podría ser nece-
sario cambiarlo antes del tiempo estipulado en un principio. (Si desea obtener informa-
ción detallada sobre el mantenimiento, con-
sulte el “Manual de servicio de Toyota” o “Manual de Garantía de Toyota”.)
■Si el flujo de aire de los orificios de ven-
tilación disminuye considerablemente
Es posible que el filtro esté obstruido. Revise
el filtro y cámbielo en caso de que sea nece-
sario.
AV I S O
■Al utilizar el sistema de aire acondi-
cionado
Asegúrese de que haya siempre un filtro
instalado. Si usa el sistema de aire acondicionado
sin filtro puede ocasionar daños en el sis-
tema.

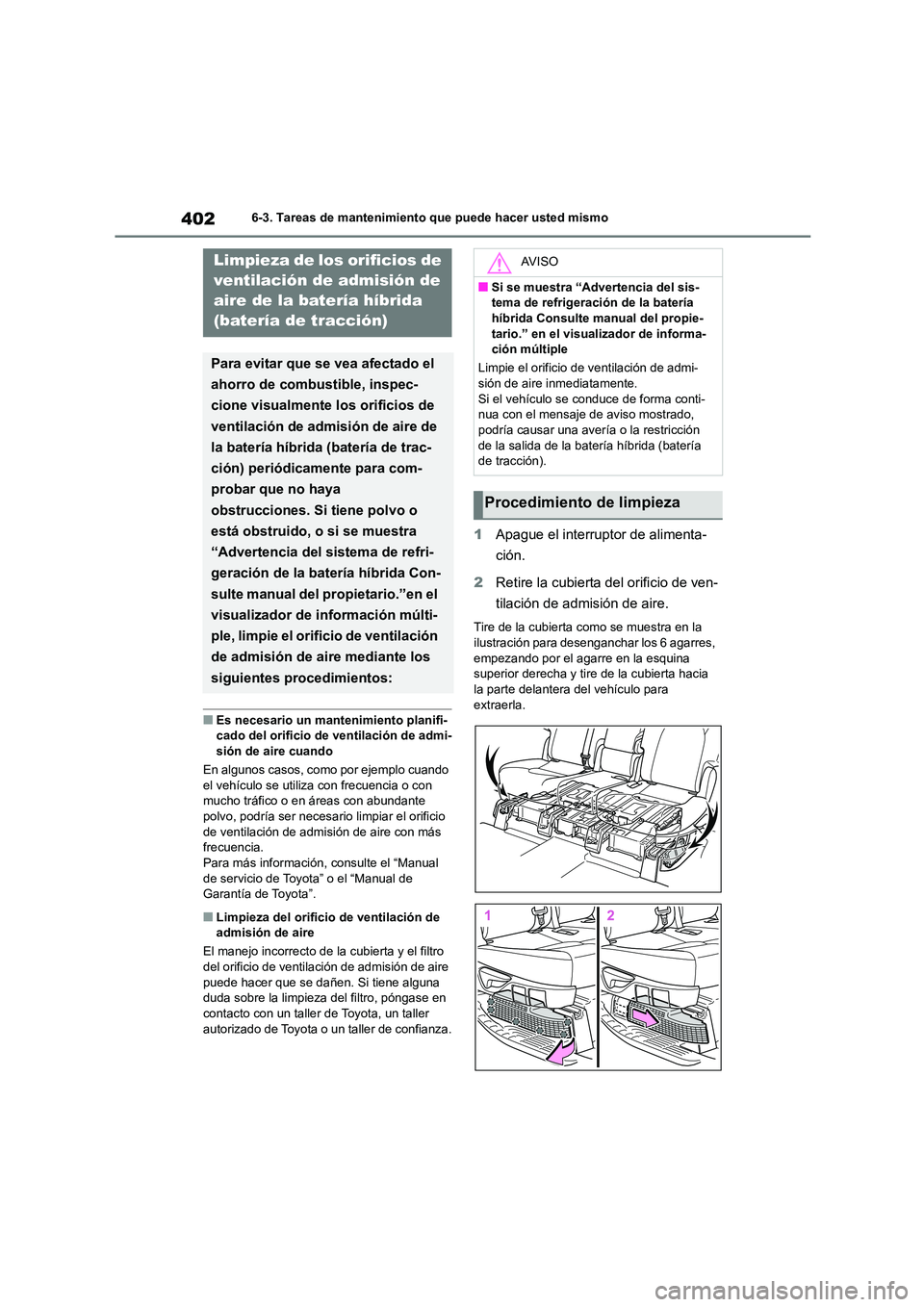

4026-3. Tareas de mantenimiento que puede hacer usted mismo
■Es necesario un mantenimiento planifi- cado del orificio de ventilación de admi-
sión de aire cuando
En algunos casos, como por ejemplo cuando
el vehículo se utiliza con frecuencia o con mucho tráfico o en áreas con abundante
polvo, podría ser necesario limpiar el orificio
de ventilación de admisión de aire con más frecuencia.
Para más información, consulte el “Manual
de servicio de Toyota” o el “Manual de Garantía de Toyota”.
■Limpieza del orificio de ventilación de
admisión de aire
El manejo incorrecto de la cubierta y el filtro
del orificio de ventilación de admisión de aire puede hacer que se dañen. Si tiene alguna
duda sobre la limpieza del filtro, póngase en
contacto con un taller de Toyota, un taller autorizado de Toyota o un taller de confianza.
1 Apague el interruptor de alimenta-
ción.
2 Retire la cubierta del orificio de ven-
tilación de admisión de aire.
Tire de la cubierta como se muestra en la
ilustración para desenganchar los 6 agarres,
empezando por el agarre en la esquina superior derecha y tire de la cubierta hacia
la parte delantera del vehículo para
extraerla.
Limpieza de los orificios de
ventilación de admisión de
aire de la batería híbrida
(batería de tracción)
Para evitar que se vea afectado el
ahorro de combustible, inspec-
cione visualmente los orificios de
ventilación de admisión de aire de
la batería híbrida (batería de trac-
ción) periódicamente para com-
probar que no haya
obstrucciones. Si tiene polvo o
está obstruido, o si se muestra
“Advertencia del sistema de refri-
geración de la batería híbrida Con-
sulte manual del propietario.”en el
visualizador de información múlti-
ple, limpie el orificio de ventilación
de admisión de aire mediante los
siguientes procedimientos:
AV I S O
■Si se muestra “Advertencia del sis-
tema de refrigeración de la batería
híbrida Consulte manual del propie- tario.” en el visualizador de informa-
ción múltiple
Limpie el orificio de ventilación de admi-
sión de aire inmediatamente. Si el vehículo se conduce de forma conti-
nua con el mensaje de aviso mostrado,
podría causar una avería o la restricción de la salida de la batería híbrida (batería
de tracción).
Procedimiento de limpieza

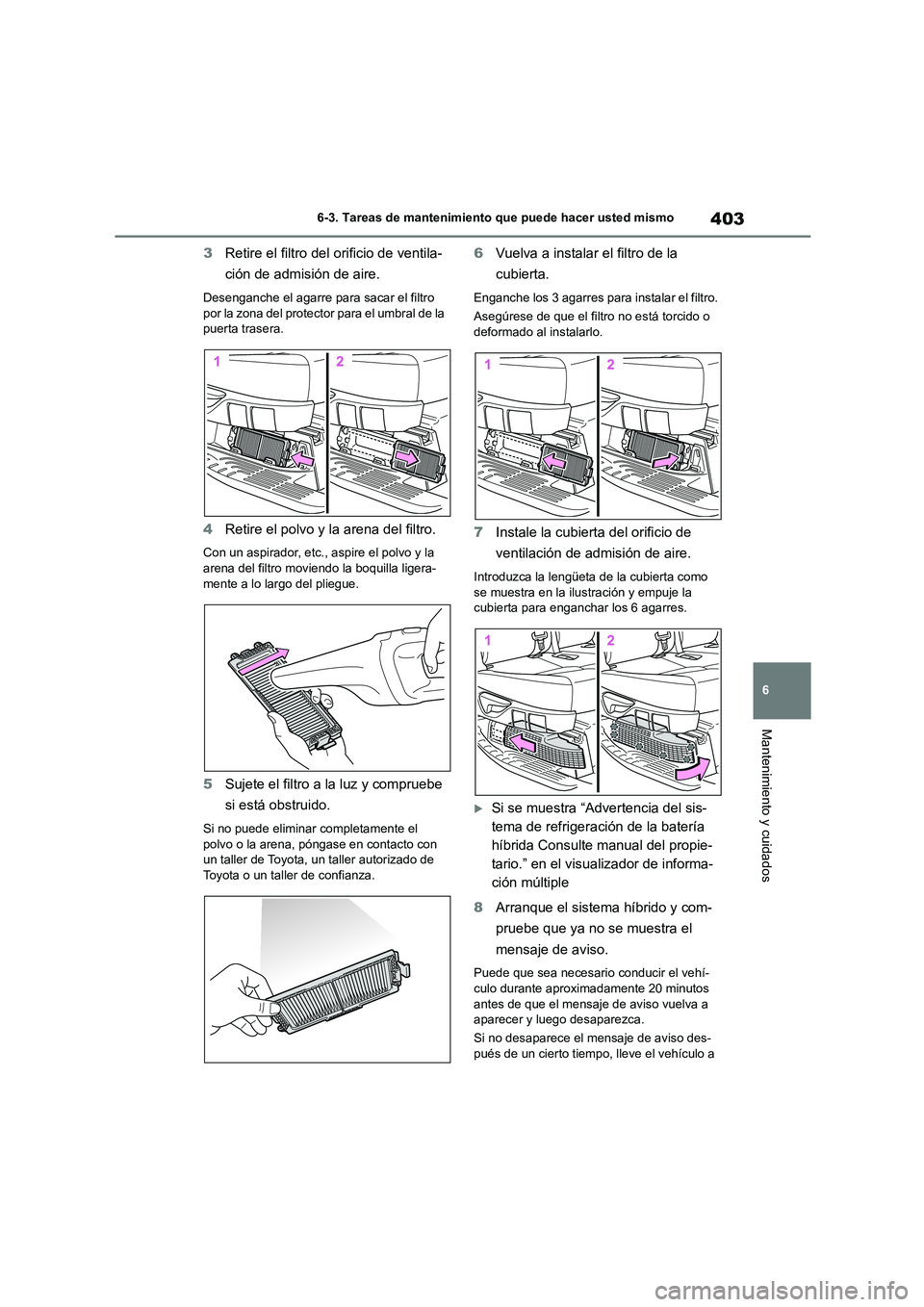

403
6
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
3 Retire el filtro del orificio de ventila-
ción de admisión de aire.
Desenganche el agarre para sacar el filtro
por la zona del protector para el umbral de la puerta trasera.
4 Retire el polvo y la arena del filtro.
Con un aspirador, etc., aspire el polvo y la
arena del filtro moviendo la boquilla ligera-
mente a lo largo del pliegue.
5 Sujete el filtro a la luz y compruebe
si está obstruido.
Si no puede eliminar completamente el
polvo o la arena, póngase en contacto con
un taller de Toyota, un taller autorizado de Toyota o un taller de confianza.
6 Vuelva a instalar el filtro de la
cubierta.
Enganche los 3 agarres para instalar el filtro.
Asegúrese de que el filtro no está torcido o
deformado al instalarlo.
7 Instale la cubierta del orificio de
ventilación de admisión de aire.
Introduzca la lengüeta de la cubierta como se muestra en la ilustración y empuje la
cubierta para enganchar los 6 agarres.
Si se muestra “Advertencia del sis-
tema de refrigeración de la batería
híbrida Consulte manual del propie-
tario.” en el visualizador de informa-
ción múltiple
8 Arranque el sistema híbrido y com-
pruebe que ya no se muestra el
mensaje de aviso.
Puede que sea necesario conducir el vehí-
culo durante aproximadamente 20 minutos
antes de que el mensaje de aviso vuelva a aparecer y luego desaparezca.
Si no desaparece el m ensaje de aviso des-
pués de un cierto tiempo, lleve el vehículo a

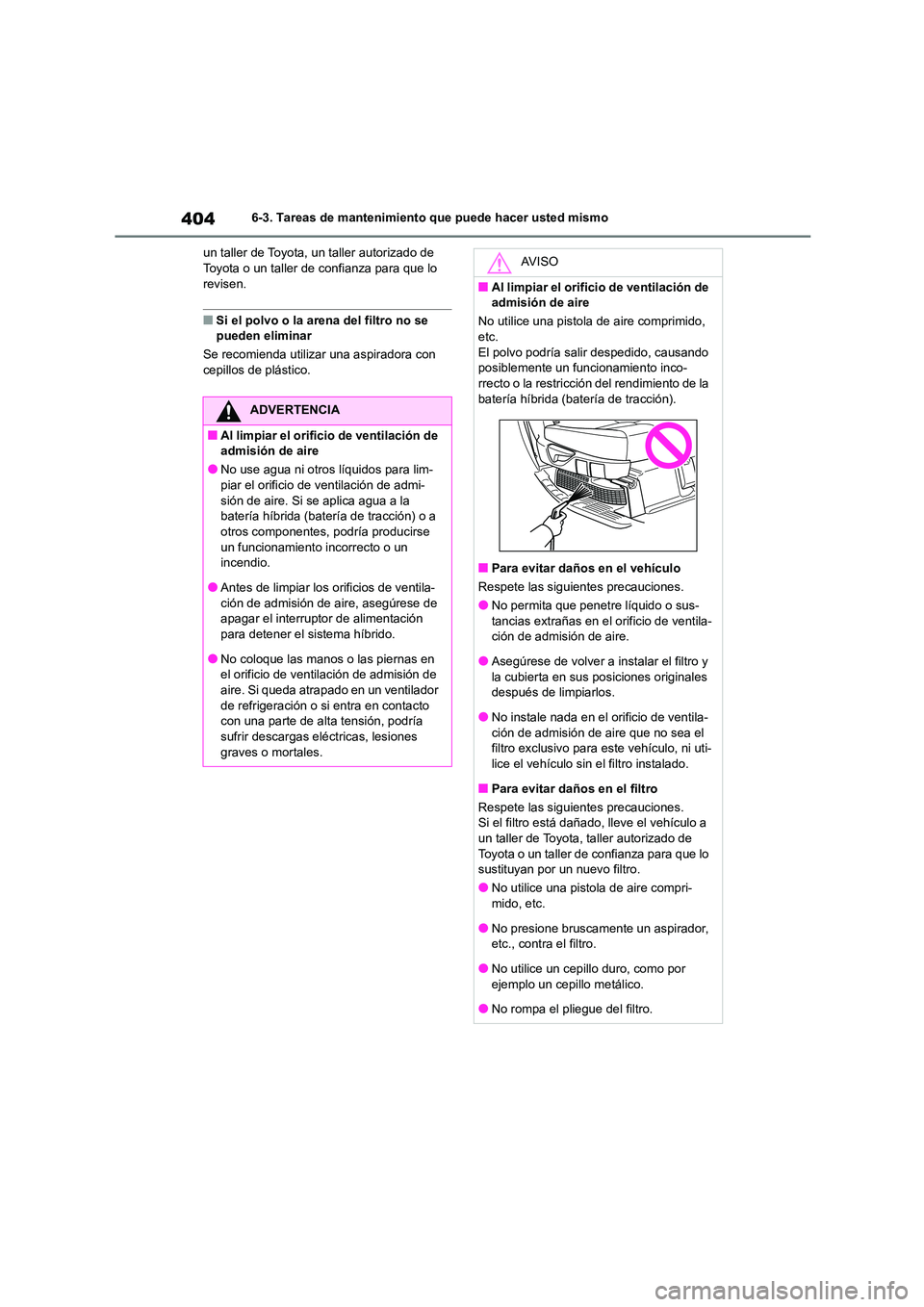

4046-3. Tareas de mantenimiento que puede hacer usted mismo
un taller de Toyota, un taller autorizado de Toyota o un taller de confianza para que lo
revisen.
■Si el polvo o la arena del filtro no se
pueden eliminar
Se recomienda utilizar una aspiradora con cepillos de plástico.
ADVERTENCIA
■Al limpiar el orificio de ventilación de
admisión de aire
●No use agua ni otros líquidos para lim- piar el orificio de ventilación de admi-
sión de aire. Si se aplica agua a la
batería híbrida (batería de tracción) o a otros componentes, podría producirse
un funcionamiento incorrecto o un
incendio.
●Antes de limpiar los orificios de ventila- ción de admisión de aire, asegúrese de
apagar el interruptor de alimentación
para detener el sistema híbrido.
●No coloque las manos o las piernas en
el orificio de ventilación de admisión de
aire. Si queda atrapado en un ventilador de refrigeración o si entra en contacto
con una parte de alta tensión, podría
sufrir descargas eléctricas, lesiones graves o mortales.
AV I S O
■Al limpiar el orificio de ventilación de
admisión de aire
No utilice una pistola de aire comprimido,
etc. El polvo podría salir despedido, causando
posiblemente un funcionamiento inco-
rrecto o la restricción del rendimiento de la batería híbrida (batería de tracción).
■Para evitar daños en el vehículo
Respete las siguientes precauciones.
●No permita que penetre líquido o sus- tancias extrañas en el orificio de ventila-
ción de admisión de aire.
●Asegúrese de volver a instalar el filtro y la cubierta en sus posiciones originales
después de limpiarlos.
●No instale nada en el orificio de ventila-
ción de admisión de aire que no sea el filtro exclusivo para es te vehículo, ni uti-
lice el vehículo sin el filtro instalado.
■Para evitar daños en el filtro
Respete las siguientes precauciones. Si el filtro está dañado, lleve el vehículo a
un taller de Toyota, taller autorizado de
Toyota o un taller de confianza para que lo sustituyan por un nuevo filtro.
●No utilice una pistola de aire compri-
mido, etc.
●No presione bruscamente un aspirador, etc., contra el filtro.
●No utilice un cepillo duro, como por
ejemplo un cepillo metálico.
●No rompa el pliegue del filtro.

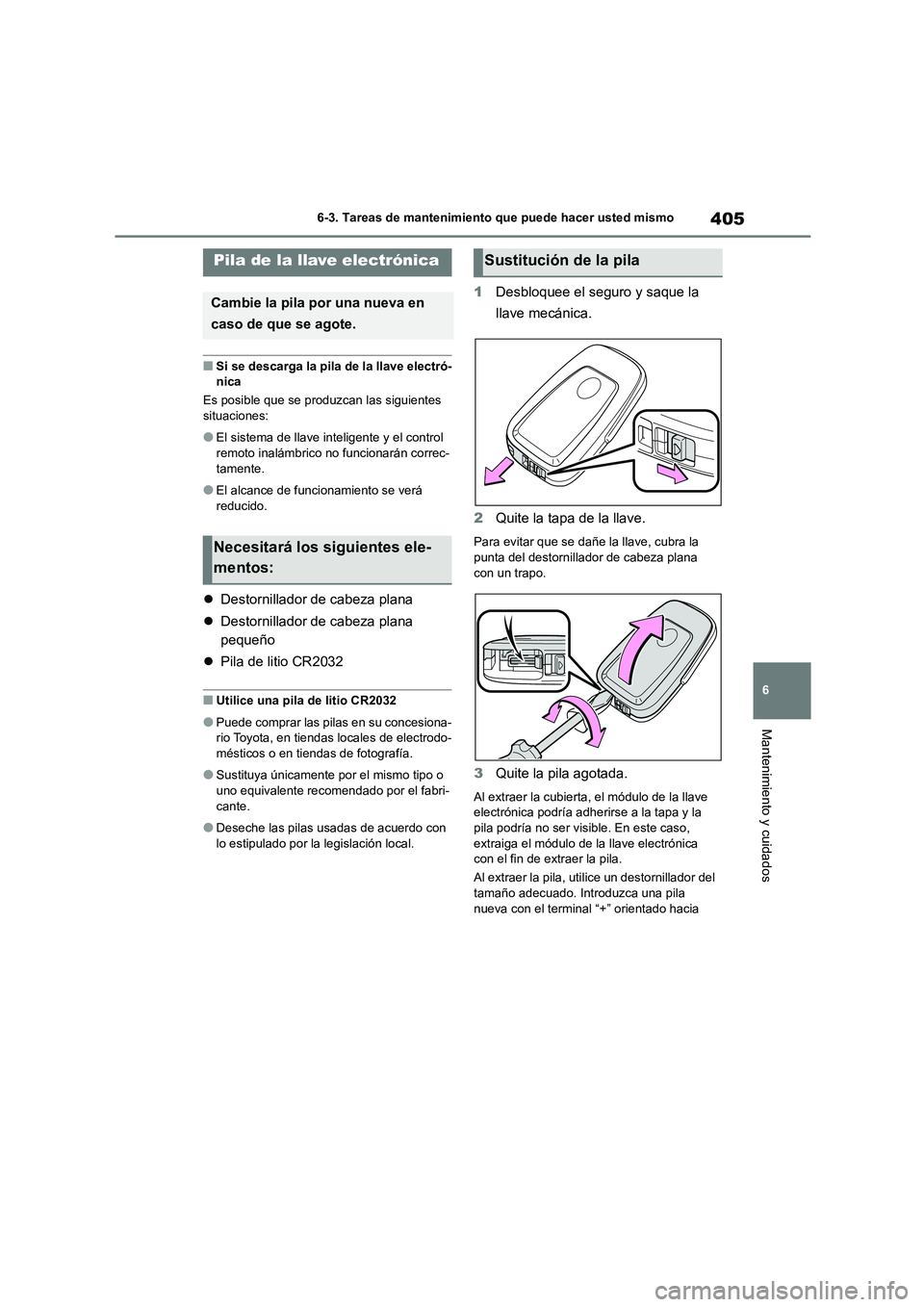

405
6
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
■Si se descarga la pila de la llave electró- nica
Es posible que se produzcan las siguientes
situaciones:
●El sistema de llave inteligente y el control
remoto inalámbrico no funcionarán correc-
tamente.
●El alcance de funcionamiento se verá
reducido.
 Destornillador de cabeza plana
 Destornillador de cabeza plana
pequeño
 Pila de litio CR2032
■Utilice una pila de litio CR2032
●Puede comprar las pilas en su concesiona- rio Toyota, en tiendas locales de electrodo-
mésticos o en tiendas de fotografía.
●Sustituya únicamente por el mismo tipo o
uno equivalente recomendado por el fabri-
cante.
●Deseche las pilas usadas de acuerdo con
lo estipulado por la legislación local.
1 Desbloquee el seguro y saque la
llave mecánica.
2 Quite la tapa de la llave.
Para evitar que se dañe la llave, cubra la
punta del destornillador de cabeza plana
con un trapo.
3 Quite la pila agotada.
Al extraer la cubierta, el módulo de la llave electrónica podría adherirse a la tapa y la
pila podría no ser visible. En este caso,
extraiga el módulo de la llave electrónica con el fin de extraer la pila.
Al extraer la pila, util ice un destornillador del
tamaño adecuado. Introduzca una pila
nueva con el terminal “+” orientado hacia
Pila de la llave electrónica
Cambie la pila por una nueva en
caso de que se agote.
Necesitará los siguientes ele-
mentos:
Sustitución de la pila

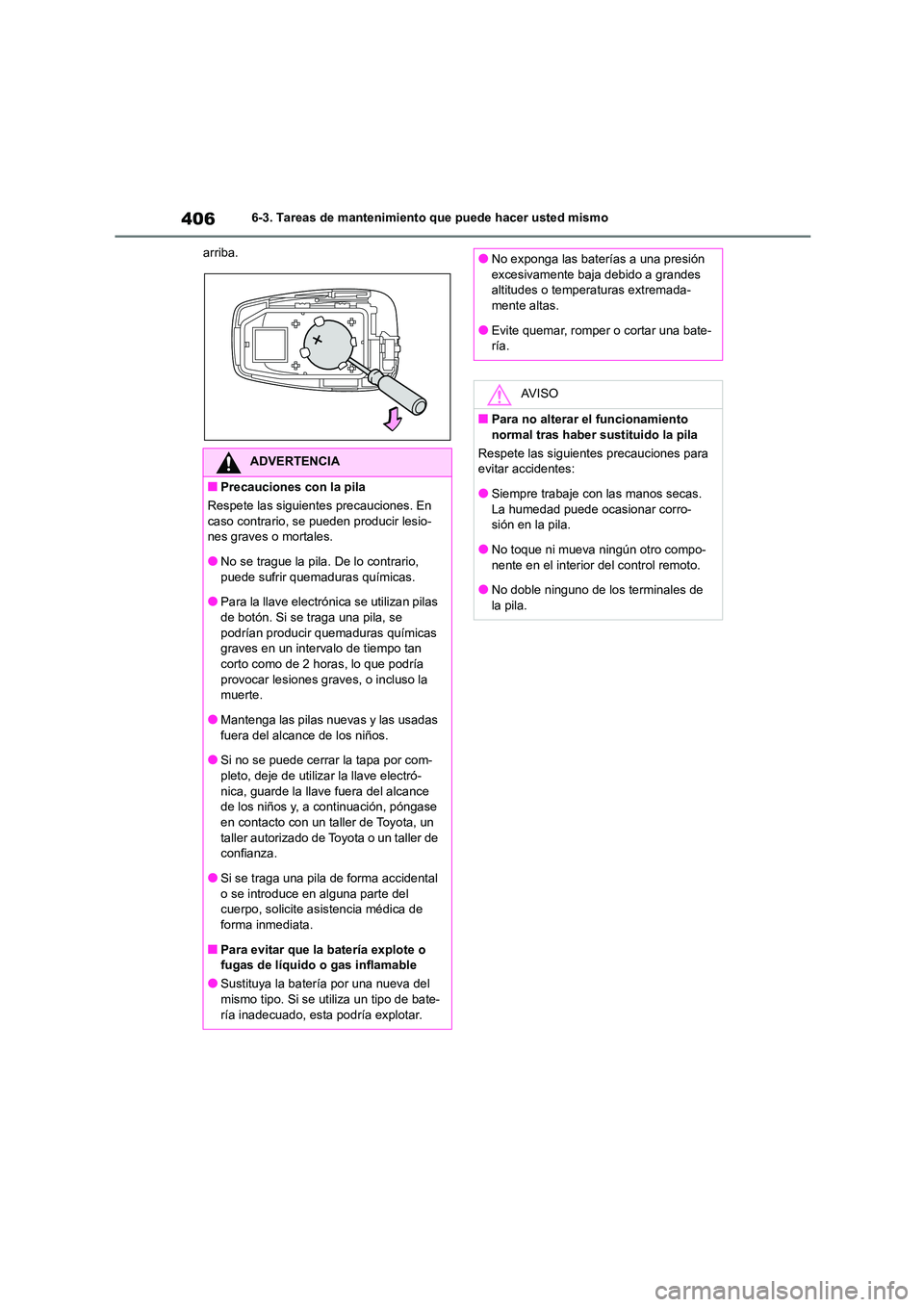

4066-3. Tareas de mantenimiento que puede hacer usted mismo
arriba.
ADVERTENCIA
■Precauciones con la pila
Respete las siguientes precauciones. En caso contrario, se pueden producir lesio-
nes graves o mortales.
●No se trague la pila. De lo contrario, puede sufrir quemaduras químicas.
●Para la llave electrónica se utilizan pilas
de botón. Si se traga una pila, se podrían producir quemaduras químicas
graves en un intervalo de tiempo tan
corto como de 2 horas, lo que podría provocar lesiones gr aves, o incluso la
muerte.
●Mantenga las pilas nuevas y las usadas fuera del alcance de los niños.
●Si no se puede cerrar la tapa por com-
pleto, deje de utilizar la llave electró- nica, guarde la llave fuera del alcance
de los niños y, a continuación, póngase
en contacto con un taller de Toyota, un
taller autorizado de Toyota o un taller de confianza.
●Si se traga una pila de forma accidental
o se introduce en alguna parte del cuerpo, solicite asistencia médica de
forma inmediata.
■Para evitar que la batería explote o fugas de líquido o gas inflamable
●Sustituya la batería por una nueva del
mismo tipo. Si se utiliza un tipo de bate-
ría inadecuado, esta podría explotar.
●No exponga las baterías a una presión
excesivamente baja debido a grandes
altitudes o temperaturas extremada- mente altas.
●Evite quemar, romper o cortar una bate-
ría.
AV I S O
■Para no alterar el funcionamiento
normal tras haber sustituido la pila
Respete las siguientes precauciones para evitar accidentes:
●Siempre trabaje con las manos secas.
La humedad puede ocasionar corro- sión en la pila.
●No toque ni mueva ningún otro compo-
nente en el interior del control remoto.
●No doble ninguno de los terminales de
la pila.

407

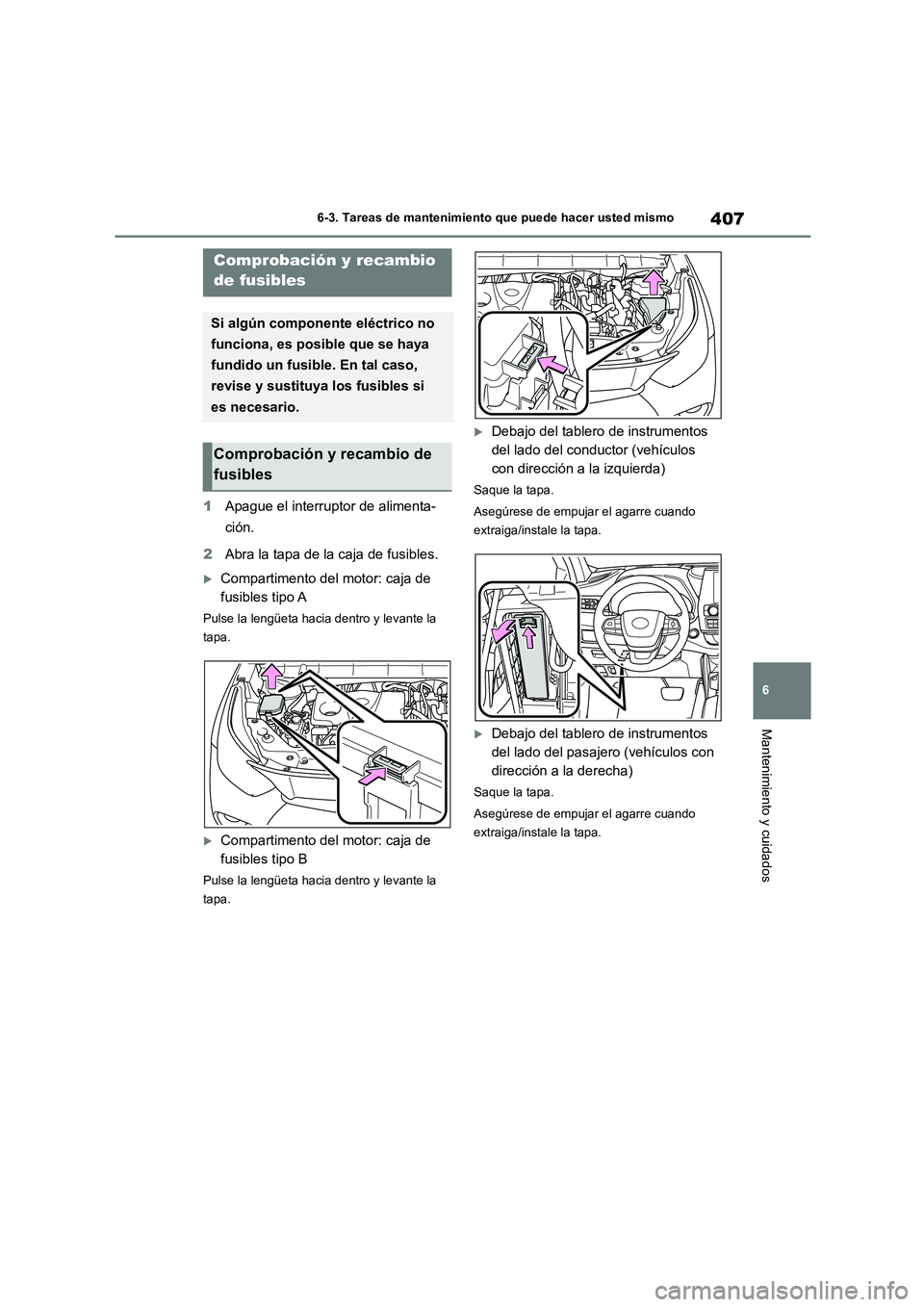

6
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
1 Apague el interruptor de alimenta-
ción.
2 Abra la tapa de la caja de fusibles.
Compartimento del motor: caja de
fusibles tipo A
Pulse la lengüeta hacia dentro y levante la
tapa.
Compartimento del motor: caja de
fusibles tipo B
Pulse la lengüeta hacia dentro y levante la
tapa.
Debajo del tablero de instrumentos
del lado del conductor (vehículos
con dirección a la izquierda)
Saque la tapa.
Asegúrese de empujar el agarre cuando
extraiga/instale la tapa.
Debajo del tablero de instrumentos
del lado del pasajero (vehículos con
dirección a la derecha)
Saque la tapa.
Asegúrese de empujar el agarre cuando
extraiga/instale la tapa.
Comprobación y recambio
de fusibles
Si algún componente eléctrico no
funciona, es posible que se haya
fundido un fusible. En tal caso,
revise y sustituya los fusibles si
es necesario.
Comprobación y recambio de
fusibles

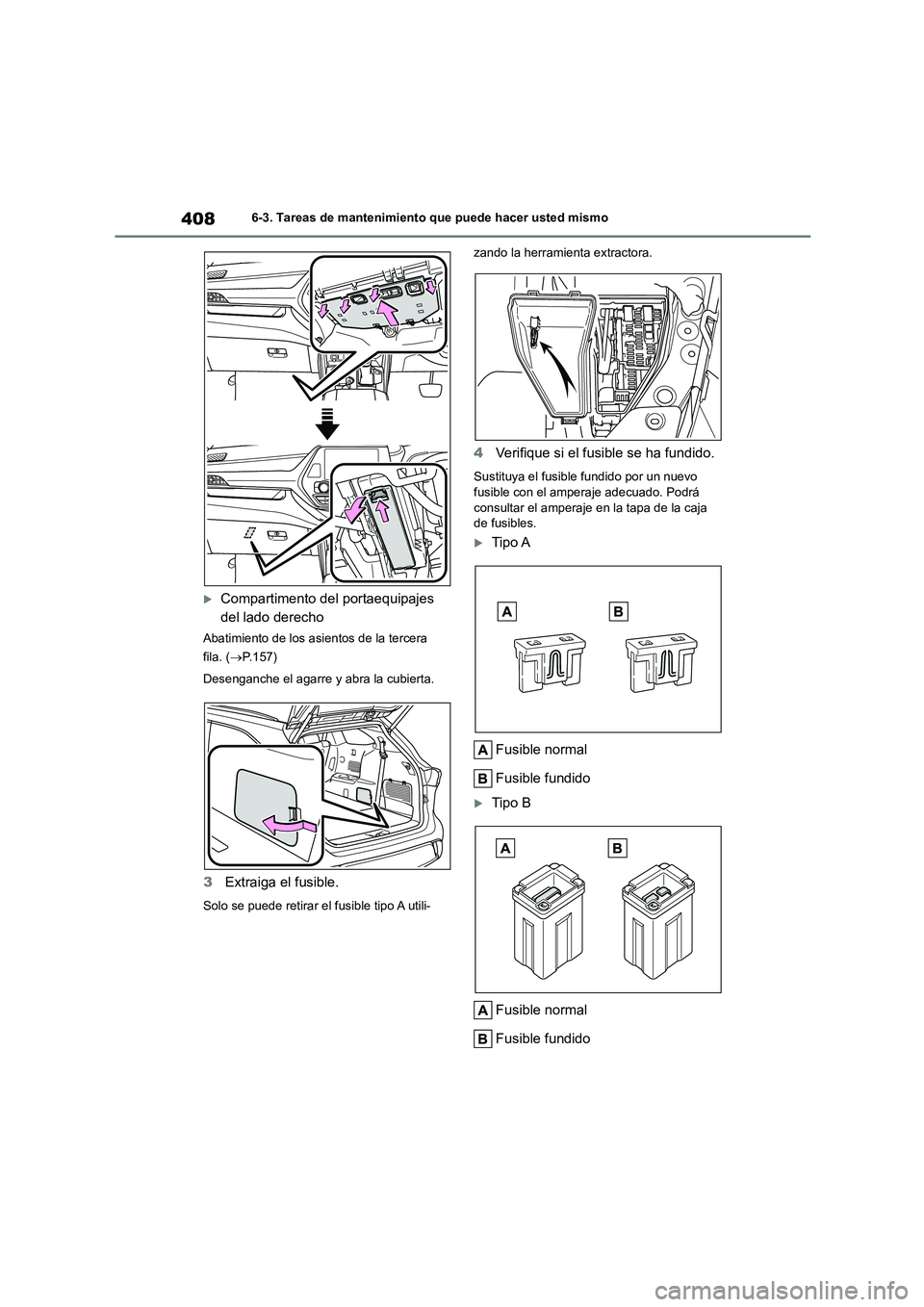

4086-3. Tareas de mantenimiento que puede hacer usted mismo
Compartimento del portaequipajes
del lado derecho
Abatimiento de los asientos de la tercera
fila. ( P.157)
Desenganche el agarre y abra la cubierta.
3 Extraiga el fusible.
Solo se puede retirar el fusible tipo A utili-
zando la herramienta extractora.
4 Verifique si el fusible se ha fundido.
Sustituya el fusible fundido por un nuevo
fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.
Tipo A
Fusible normal
Fusible fundido
Tipo B
Fusible normal
Fusible fundido
