TOYOTA HIGHLANDER 2023 Návod na použití (in Czech)

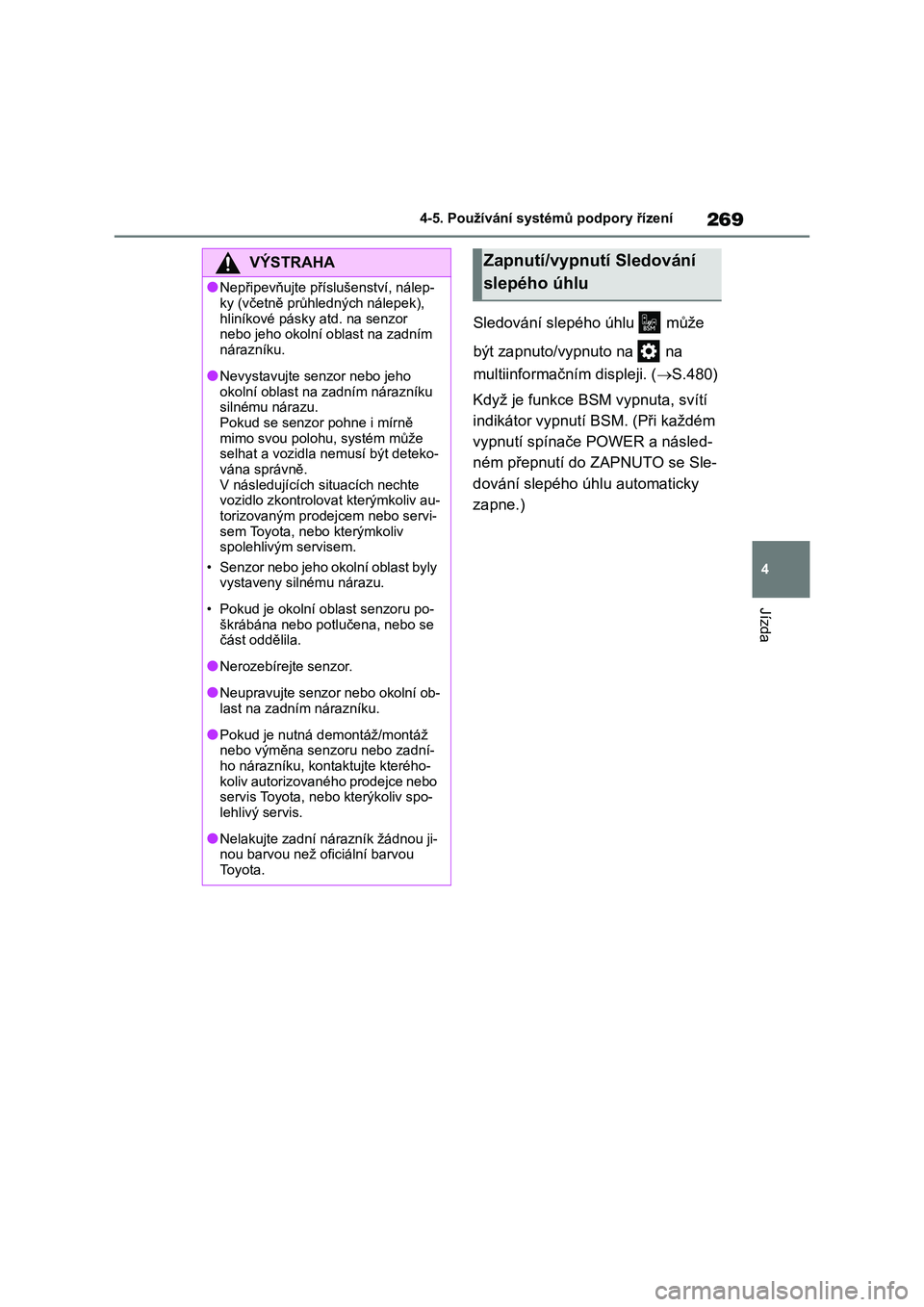

269
4
4-5. Používání systémů podpory řízení
Jízda
Sledování slepého úhlu může
být zapnuto/vypnuto na na
multiinformační m displeji. (S.480)
Když je funkce BSM vypnuta, svítí
indikátor vypnutí BSM. (Při každém
vypnutí spínače POWER a násled-
ném přepnutí do ZAPNUTO se Sle-
dování slepého úhlu automaticky
zapne.)
VÝSTRAHA
●Nepřipevňujte příslušenství, nálep-
ky (včetně průhledných nálepek),
hliníkové pásky atd. na senzor nebo jeho okolní o blast na zadním
nárazníku.
●Nevystavujte sen zor nebo jeho
okolní oblast na zadním nárazníku
silnému nárazu.
Pokud se senzor pohne i mírně mimo svou polo hu, systém může
selhat a vozidla nemusí být deteko-
vána správně. V následujících s ituacích nechte
vozidlo zkontrolova t kterýmkoliv au-
torizovaným prodejcem nebo servi- sem Toyota, nebo kterýmkoliv
spolehlivým servisem.
• Senzor nebo jeho okolní oblast byly vystaveny silnému nárazu.
• Pokud je okolní ob last senzoru po- škrábána nebo potlučena, nebo se
část oddělila.
●Nerozebírejte senzor.
●Neupravujte senzor nebo okolní ob- last na zadním nárazníku.
●Pokud je nutná d emontáž/montáž nebo výměna senzoru nebo zadní-
ho nárazníku, kontaktujte kterého-
koliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
●Nelakujte zadní nárazník žádnou ji-
nou barvou než oficiální barvou
Toyota.
Zapnutí/vypnutí Sledování
slepého úhlu

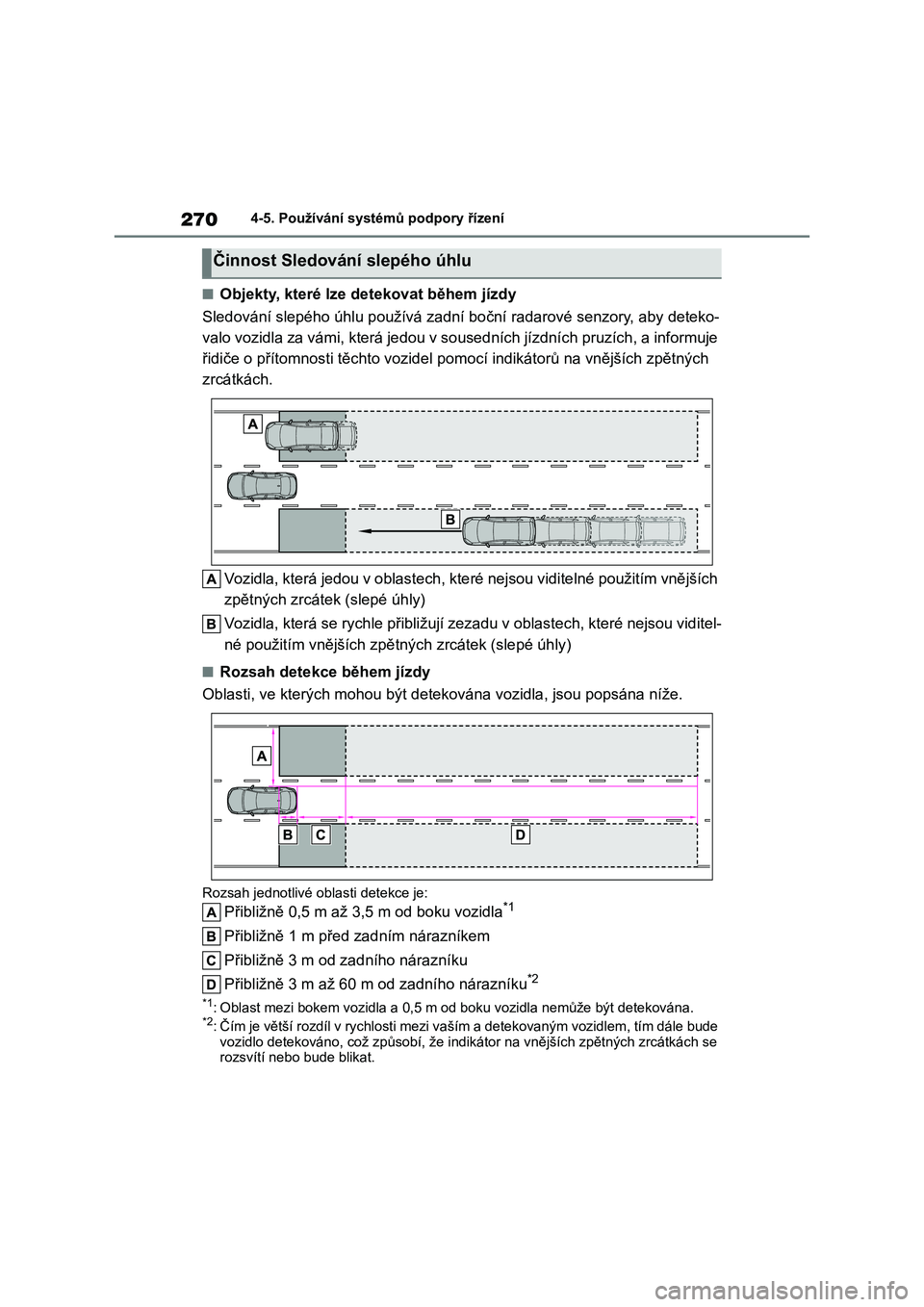

2704-5. Používání systémů podpory řízení
■Objekty, které lze detekovat během jízdy
Sledování slepého úhlu používá zadní boční radarové senzory, ab y deteko-
valo vozidla za vámi, která jedou v sousedních jízdních pruzích , a informuje
řidiče o přítomnosti těchto voz idel pomocí indikátorů na vnějších zpětných
zrcátkách.
Vozidla, která jedou v oblastech, které nejsou viditelné použit ím vnějších
zpětných zrcátek (slepé úhly)
Vozidla, která se rychle přibližují zezadu v oblastech, které n ejsou viditel-
né použitím vnějších zpě tných zrcátek (slepé úhly)
■Rozsah detekce během jízdy
Oblasti, ve kterých mohou být det ekována vozidla, jsou popsána níže.
Rozsah jednotlivé oblasti detekce je:
Přibližně 0,5 m až 3,5 m od boku vozidla*1
Přibližně 1 m před zadním nárazníkem
Přibližně 3 m od zadního nárazníku
Přibližně 3 m až 60 m od zadního nárazníku*2
*1: Oblast mezi bokem vozidla a 0,5 m od boku vozidla nemůže být detekována.*2: Čím je větší rozdíl v rychlosti mezi vaším a detekovaným vozidlem, tím dále bude
vozidlo detekováno, co ž způsobí, že indikátor na vnějších zpětných zrcátkách se rozsvítí nebo bude blikat.
Činnost Sledování slepého úhlu

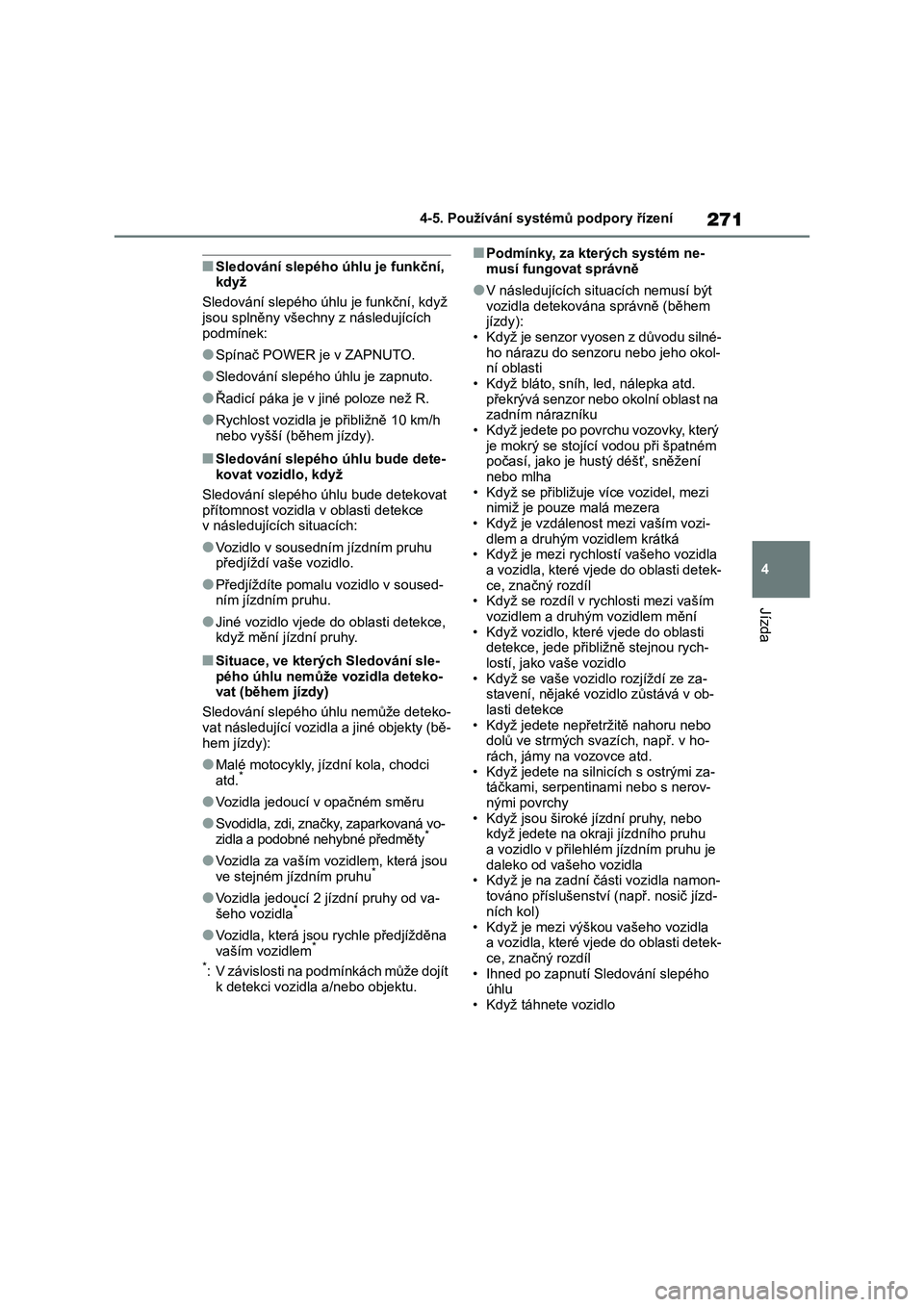

271
4 4-5. Používání systémů podpory řízení
Jízda
■Sledování slepého úhlu je funkční,
když
Sledování slepého úhlu je funkční, když
jsou splněny všechny z následujících
podmínek:
●Spínač POWER je v ZAPNUTO.
●Sledování slepého úhlu je zapnuto.
●Řadicí páka je v jiné poloze než R.
●Rychlost vozidla je přibližně 10 km/h
nebo vyšší (během jízdy).
■Sledování slepého úhlu bude dete-
kovat vozidlo, když
Sledování slepého úhlu bude detekovat
přítomnost vozidla v oblasti detekce
v následujících situacích:
●Vozidlo v sousedním jízdním pruhu
předjíždí vaše vozidlo.
●Předjíždíte pomalu vozidlo v soused-
ním jízdním pruhu.
●Jiné vozidlo vjede do oblasti detekce,
když mění jízdní pruhy.
■Situace, ve kterých Sledování sle-
pého úhlu nemůže vozidla deteko-
vat (během jízdy)
Sledování slepého úhlu nemůže deteko-
vat následující vozidla a jiné objekty (bě-
hem jízdy):
●Malé motocykly, jízdní kola, chodci
atd.*
●Vozidla jedoucí v opačném směru
●Svodidla, zdi, značky, zaparkovaná vo-
zidla a podobné nehybné předměty*
●Vozidla za vaším vozidlem, která jsou
ve stejném jízdním pruhu*
●Vozidla jedoucí 2 jízdní pruhy od va-
šeho vozidla*
●Vozidla, která jsou rychle předjížděna
vaším vozidlem*
*
: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Podmínky, za kterých systém ne-
musí fungovat správně
●V následujících situacích nemusí být
vozidla detekována správně (během
jízdy):
• Když je senzor vyosen z důvodu silné-
ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když bláto, sníh, led, nálepka atd.
překrývá senzor nebo okolní oblast na
zadním nárazníku
• Když jedete po povrchu vozovky, který
je mokrý se stojící vodou při špatném
počasí, jako je hustý déšť, sněžení
nebo mlha
• Když se přibližuje více vozidel, mezi
nimiž je pouze malá mezera
• Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je mezi rychlostí vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Když se rozdíl v rychlosti mezi vaším
vozidlem a druhým vozidlem mění
• Když vozidlo, které vjede do oblasti
detekce, jede přibližně stejnou rych-
lostí, jako vaše vozidlo
• Když se vaše vozidlo rozjíždí ze za-
stavení, nějaké vozidlo zůstává v ob-
lasti detekce
• Když jedete nepřetržitě nahoru nebo
dolů ve strmých svazích, např. v ho-
rách, jámy na vozovce atd.
• Když jedete na silnicích s ostrými za-
táčkami, serpentinami nebo s nerov-
nými povrchy
• Když jsou široké jízdní pruhy, nebo
když jedete na okraji jízdního pruhu
a vozidlo v přilehlém jízdním pruhu je
daleko od vašeho vozidla
• Když je na zadní části vozidla namon-
továno příslušenství (např. nosič jízd-
ních kol)
• Když je mezi výškou vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Ihned po zapnutí Sledování slepého
úhlu
• Když táhnete vozidlo

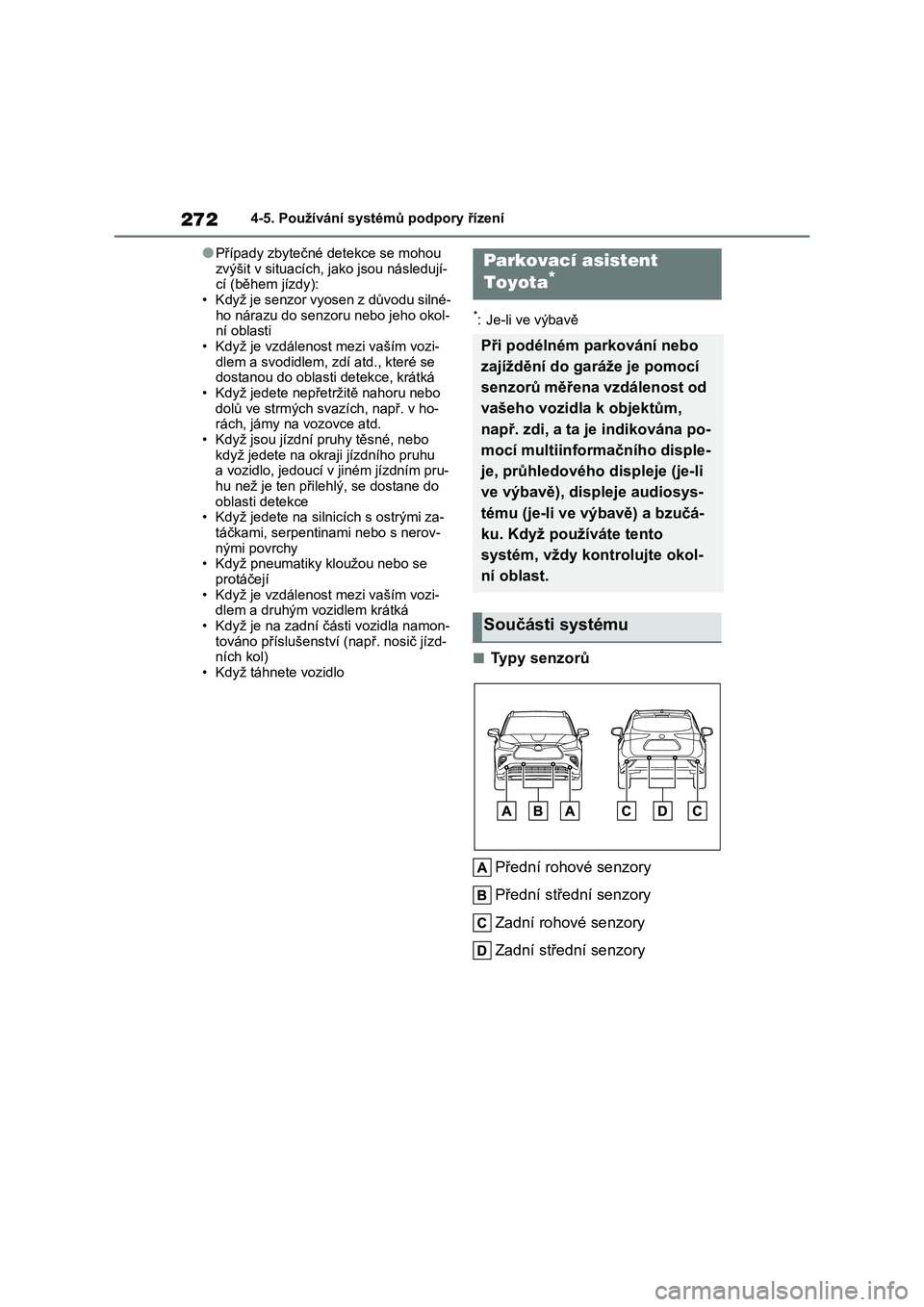

2724-5. Používání systémů podpory řízení
●Případy zbytečné detekce se mohou
zvýšit v situacích, j ako jsou následují- cí (během jízdy):
• Když je senzor vyosen z důvodu silné-
ho nárazu do senzoru nebo jeho okol- ní oblasti
• Když je vzdálenost mezi vaším vozi-
dlem a svodidlem, zdí atd., které se dostanou do oblasti detekce, krátká
• Když jedete nepřet ržitě nahoru nebo
dolů ve strmých sva zích, např. v ho- rách, jámy na vozovce atd.
• Když jsou jízdní pruhy těsné, nebo
když jedete na okraji jízdního pruhu a vozidlo, jedoucí v jiném jízdním pru-
hu než je ten přile hlý, se dostane do
oblasti detekce • Když jedete na siln icích s ostrými za-
táčkami, serpentinami nebo s nerov-
nými povrchy • Když pneumatiky kloužou nebo se
protáčejí
• Když je vzdálenost mezi vaším vozi- dlem a druhým vozidlem krátká
• Když je na zadní čá sti vozidla namon-
továno příslušenství (např. nosič jízd- ních kol)
• Když táhnete vozidlo
*: Je-li ve výbavě
■Ty p y s e n z o r ů
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Parkovací asistent
Toyota*
Při podélném parkování nebo
zajíždění do garáže je pomocí
senzorů měřena vzdálenost od
vašeho vozidla k objektům,
např. zdi, a ta je indikována po-
mocí multiinformačního disple-
je, průhledového displeje (je-li
ve výbavě), displeje audiosys-
tému (je-li ve výbavě) a bzučá-
ku. Když používáte tento
systém, vždy kontrolujte okol-
ní oblast.
Součásti systému

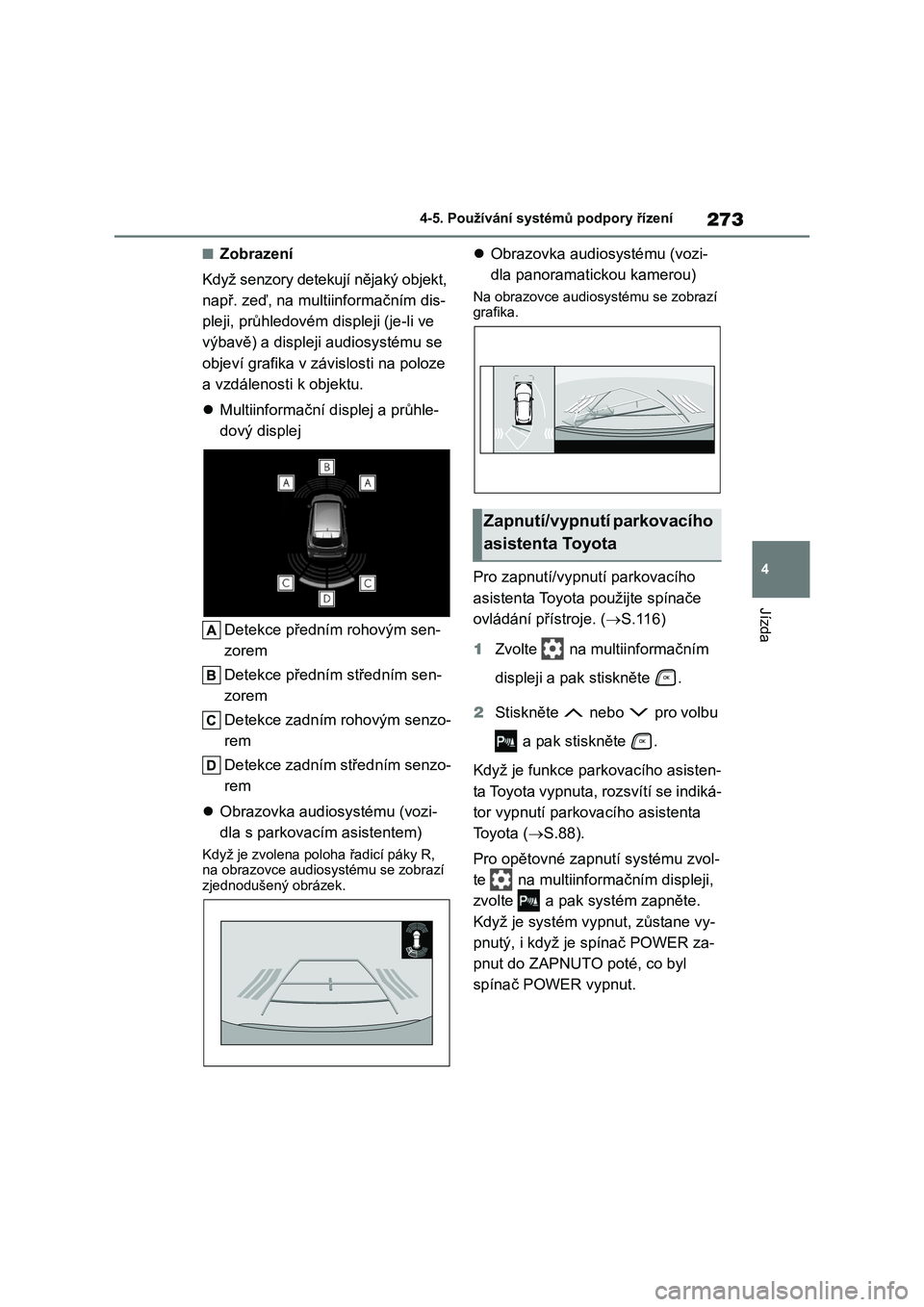

273
4
4-5. Používání systémů podpory řízení
Jízda
■Zobrazení
Když senzory detekují nějaký objekt,
např. zeď, na multiinformačním dis-
pleji, průhledovém displeji (je-li ve
výbavě) a displeji audiosystému se
objeví grafika v závislosti na poloze
a vzdálenosti k objektu.
 Multiinformační displej a průhle-
dový displej
Detekce předním rohovým sen-
zorem
Detekce předním středním sen-
zorem
Detekce zadním rohovým senzo-
rem
Detekce zadním středním senzo-
rem
 Obrazovka audiosystému (vozi-
dla s parkovacím asistentem)
Když je zvolena poloha řadicí páky R, na obrazovce audiosystému se zobrazí
zjednodušený obrázek.
 Obrazovka audiosystému (vozi-
dla panoramatickou kamerou)
Na obrazovce audio systému se zobrazí grafika.
Pro zapnutí/vypnutí parkovacího
asistenta Toyota použijte spínače
ovládání přístroje. ( S.116)
1 Zvolte na multiinformačním
displeji a pak stiskněte .
2 Stiskněte nebo pro volbu
a pak stiskněte .
Když je funkce parkovacího asisten-
ta Toyota vypnuta, rozsvítí se indiká-
tor vypnutí parkovacího asistenta
Toyota ( S.88).
Pro opětovné zapnutí systému zvol-
te na multiinforma čním displeji,
zvolte a pak systém zapněte.
Když je systém vypnut, zůstane vy-
pnutý, i když je spínač POWER za-
pnut do ZAPNUT O poté, co byl
spínač POWER vypnut.
Zapnutí/vypnutí parkovacího
asistenta Toyota

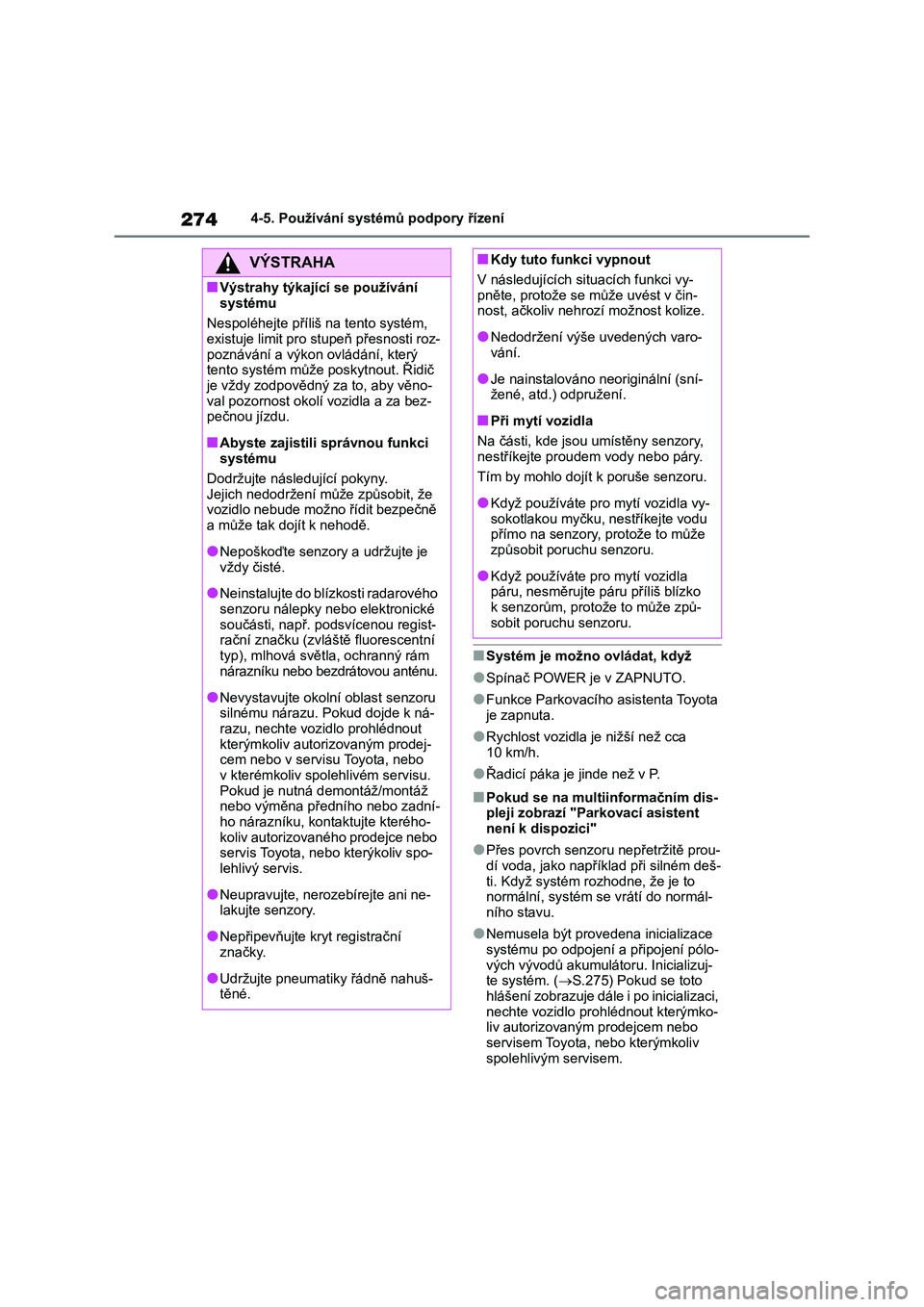

2744-5. Používání systémů podpory řízení
■Systém je možno ovládat, když
●Spínač POWER je v ZAPNUTO.
●Funkce Parkovacího asistenta Toyota je zapnuta.
●Rychlost vozidla je nižší než cca 10 km/h.
●Řadicí páka je jinde než v P.
■Pokud se na multiinformačním dis-
pleji zobrazí "Par kovací asistent není k dispozici"
●Přes povrch senzor u nepřetržitě prou- dí voda, jako například při silném deš-
ti. Když systém r ozhodne, že je to
normální, systém se vrátí do normál- ního stavu.
●Nemusela být provedena inicializace systému po odpojení a připojení pólo-
vých vývodů akumuláto ru. Inicializuj-
te systém. ( S.275) Pokud se toto hlášení zobrazuje dále i po inicializaci,
nechte vozidlo prohlédnout kterýmko-
liv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
VÝSTRAHA
■Výstrahy týkající se používání
systému
Nespoléhejte příliš na tento systém, existuje limit pro stupeň přesnosti roz-
poznávání a výkon ovládání, který
tento systém může poskytnout. Řidič je vždy zodpovědný za to, aby věno-
val pozornost okolí vozidla a za bez-
pečnou jízdu.
■Abyste zajistili správnou funkci
systému
Dodržujte následující pokyny. Jejich nedodržení může způsobit, že
vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
●Nepoškoďte senzory a udržujte je
vždy čisté.
●Neinstalujte do blí zkosti radarového
senzoru nálepky nebo elektronické součásti, např. podsvícenou regist-
rační značku (zvláště fluorescentní
typ), mlhová světl a, ochranný rám nárazníku nebo bezdrátovou anténu.
●Nevystavujte okolní oblast senzoru silnému nárazu. Pokud dojde k ná-
razu, nechte vozidlo prohlédnout
kterýmkoliv auto rizovaným prodej- cem nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
Pokud je nutná d emontáž/montáž nebo výměna předního nebo zadní-
ho nárazníku, kontaktujte kterého-
koliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
●Neupravujte, nerozebírejte ani ne-
lakujte senzory.
●Nepřipevňujte kryt registrační
značky.
●Udržujte pneumatiky řádně nahuš-
těné.
■Kdy tuto funkci vypnout
V následujících situacích funkci vy-
pněte, protože se může uvést v čin-
nost, ačkoliv nehroz í možnost kolize.
●Nedodržení výše uvedených varo-
vání.
●Je nainstalováno neoriginální (sní-
žené, atd.) odpružení.
■Při mytí vozidla
Na části, kde jsou umístěny senzory, nestříkejte prou dem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy-
sokotlakou myčku, nestříkejte vodu
přímo na senzory, protože to může způsobit poruchu senzoru.
●Když používáte pro mytí vozidla páru, nesměrujte páru příliš blízko
k senzorům, prot ože to může způ-
sobit poruchu senzoru.

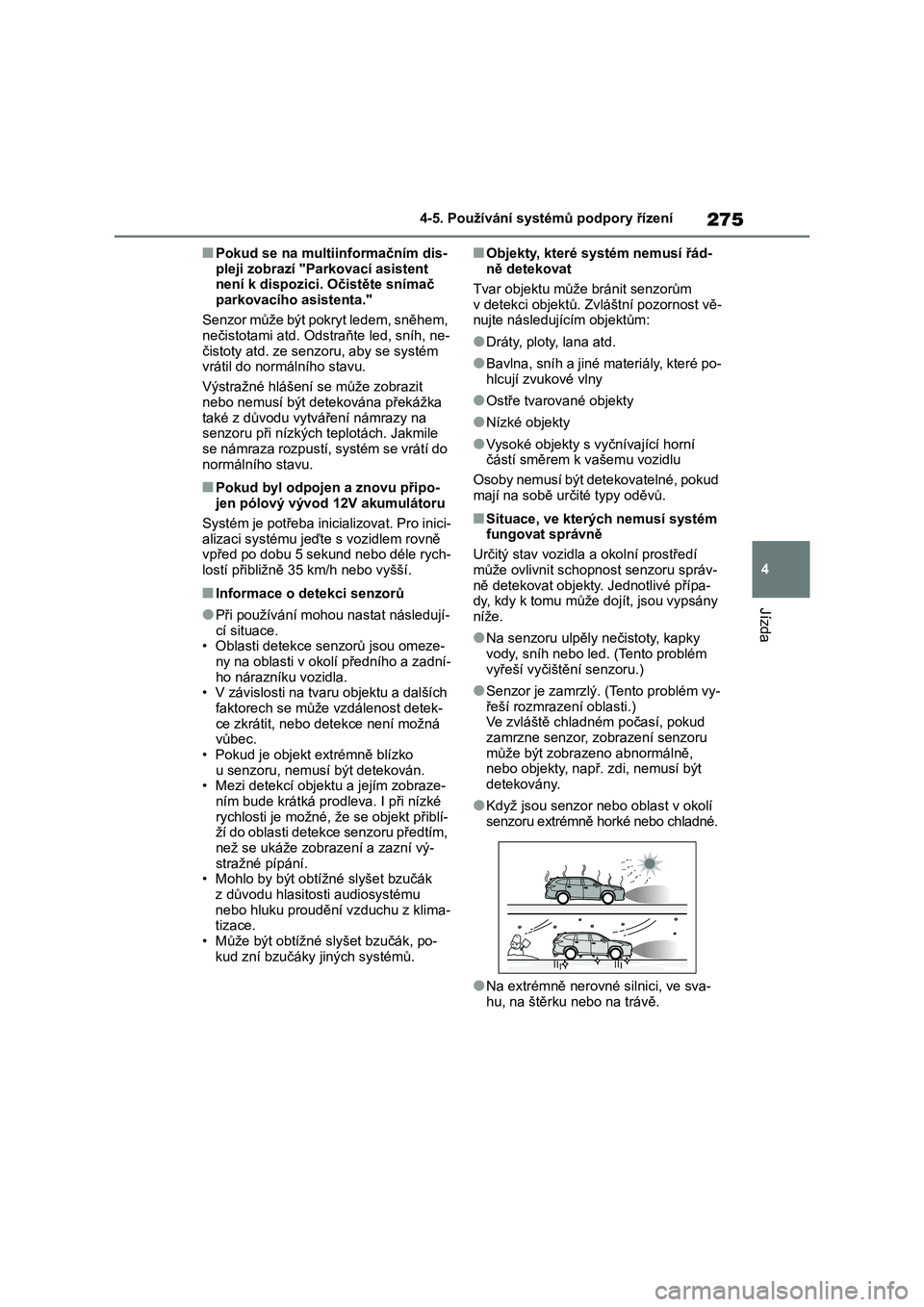

275
4
4-5. Používání systémů podpory řízení
Jízda
■Pokud se na multiinformačním dis-
pleji zobrazí "Parkovací asistent není k dispozici. Očistěte snímač
parkovacího asistenta."
Senzor může být pokryt ledem, sněhem, nečistotami atd. Odst raňte led, sníh, ne-
čistoty atd. ze senzoru, aby se systém
vrátil do normálního stavu.
Výstražné hlášení se může zobrazit
nebo nemusí být det ekována překážka
také z důvodu vytváření námrazy na senzoru při nízkých teplotách. Jakmile
se námraza rozpustí, systém se vrátí do
normálního stavu.
■Pokud byl odpojen a znovu připo- jen pólový vývod 12V akumulátoru
Systém je potřeba inicializovat. Pro inici-
alizaci systému jeďte s vozidlem rovně vpřed po dobu 5 sekund nebo déle rych-
lostí přibližně 35 km/h nebo vyšší.
■Informace o detekci senzorů
●Při používání mohou nastat následují-
cí situace.
• Oblasti detekce senzorů jsou omeze- ny na oblasti v okolí předního a zadní-
ho nárazníku vozidla.
• V závislosti na tvaru objektu a dalších faktorech se může vzdálenost detek-
ce zkrátit, nebo det ekce není možná
vůbec. • Pokud je objekt extrémně blízko
u senzoru, nemus í být detekován.
• Mezi detekcí objektu a jejím zobraze- ním bude krátká prodleva. I při nízké
rychlosti je možné, že se objekt přiblí-
ží do oblasti detekce senzoru předtím, než se ukáže zobra zení a zazní vý-
stražné pípání.
• Mohlo by být obtí žné slyšet bzučák z důvodu hlasitosti audiosystému
nebo hluku prouděn í vzduchu z klima-
tizace.
• Může být obtížné s lyšet bzučák, po- kud zní bzučáky jiných systémů.
■Objekty, které systém nemusí řád-
ně detekovat
Tvar objektu může bránit senzorům
v detekci objektů. Zvláštní pozornost vě-
nujte následujícím objektům:
●Dráty, ploty, lana atd.
●Bavlna, sníh a jiné materiály, které po-
hlcují zvukové vlny
●Ostře tvarované objekty
●Nízké objekty
●Vysoké objekty s vyčnívající horní
částí směrem k vašemu vozidlu
Osoby nemusí být detekovatelné, pokud
mají na sobě určité typy oděvů.
■Situace, ve kterých nemusí systém
fungovat správně
Určitý stav vozidla a okolní prostředí
může ovlivnit scho pnost senzoru správ-
ně detekovat objekty. Jednotlivé přípa- dy, kdy k tomu může dojít, jsou vypsány
níže.
●Na senzoru ulpěly nečistoty, kapky
vody, sníh nebo led. (Tento problém
vyřeší vyčištění senzoru.)
●Senzor je zamrzlý. (Tento problém vy-
řeší rozmrazení oblasti.) Ve zvláště chladném počasí, pokud
zamrzne senzor, zobrazení senzoru
může být zobrazeno abnormálně, nebo objekty, např. zdi, nemusí být
detekovány.
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné.
●Na extrémně nerovné silnici, ve sva- hu, na štěrku nebo na trávě.

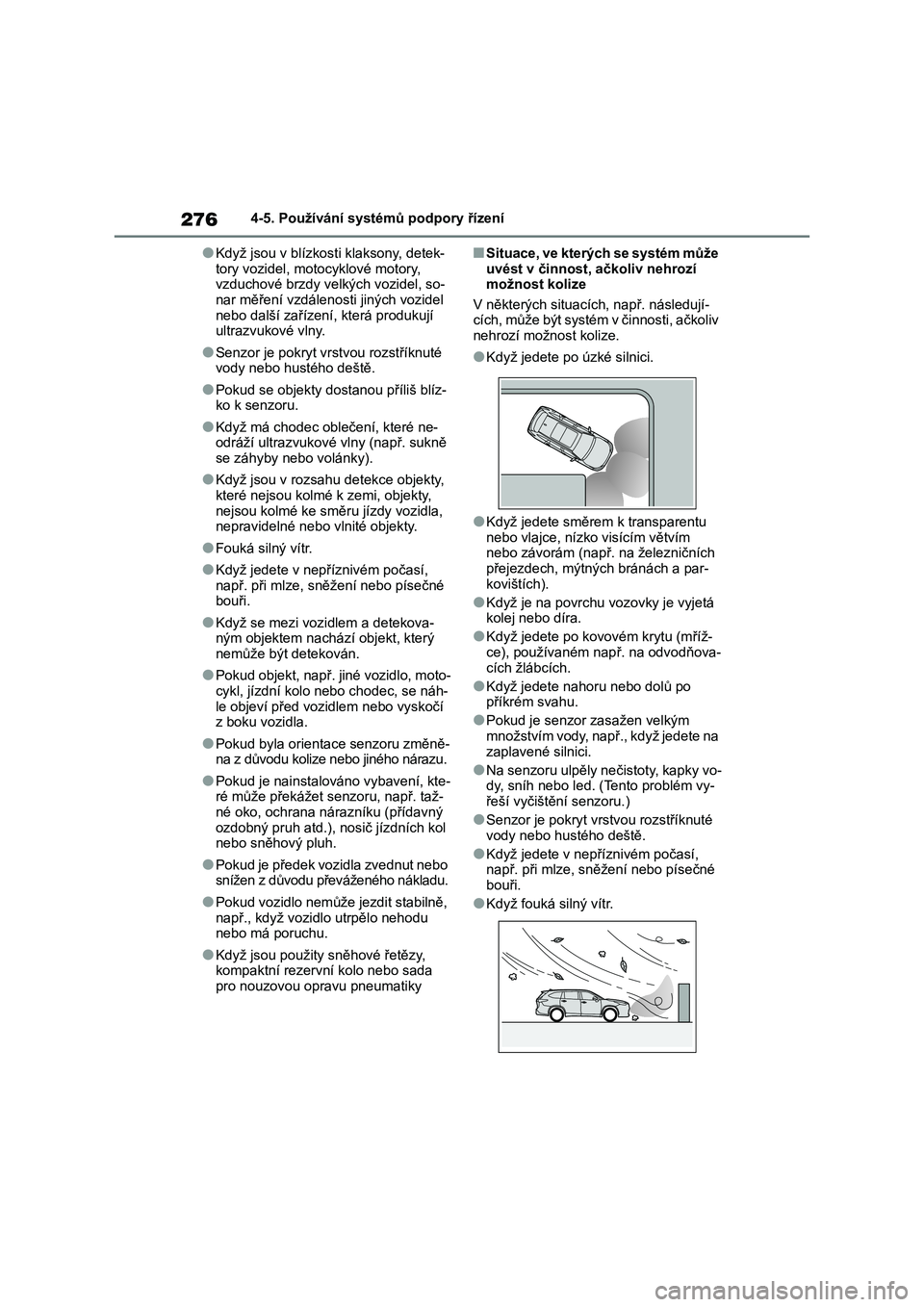

2764-5. Používání systémů podpory řízení
●Když jsou v blízkosti klaksony, detek-
tory vozidel, motocyklové motory, vzduchové brzdy vel kých vozidel, so-
nar měření vzdálenosti jiných vozidel
nebo další zařízení , která produkují ultrazvukové vlny.
●Senzor je pokryt vr stvou rozstříknuté vody nebo hustého deště.
●Pokud se objekty dostanou příliš blíz-ko k senzoru.
●Když má chodec oblečení, které ne-odráží ultrazvukové vlny (např. sukně
se záhyby nebo volánky).
●Když jsou v rozsahu detekce objekty,
které nejsou kolmé k zemi, objekty,
nejsou kolmé ke směru jízdy vozidla, nepravidelné nebo vlnité objekty.
●Fouká silný vítr.
●Když jedete v nepříznivém počasí,
např. při mlze, sněžení nebo písečné bouři.
●Když se mezi vozidlem a detekova-ným objektem nachází objekt, který
nemůže být detekován.
●Pokud objekt, např. jiné vozidlo, moto-
cykl, jízdní k olo nebo chodec, se náh-
le objeví před vozi dlem nebo vyskočí z boku vozidla.
●Pokud byla orientace senzoru změně-na z důvodu kolize nebo jiného nárazu.
●Pokud je nainstalováno vybavení, kte-ré může překážet senzoru, např. taž-
né oko, ochrana nárazníku (přídavný
ozdobný pruh atd.), nosič jízdních kol nebo sněhový pluh.
●Pokud je předek vozidla zvednut nebo snížen z důvodu přev áženého nákladu.
●Pokud vozidlo nemůže jezdit stabilně,
např., když vozidlo utrpělo nehodu nebo má poruchu.
●Když jsou použity sněhové řetězy, kompaktní rezervní kolo nebo sada
pro nouzovou opravu pneumatiky
■Situace, ve kterých se systém může
uvést v činnost, ačkoliv nehrozí možnost kolize
V některých situacích , např. následují-
cích, může být systém v činnosti, ačkoliv nehrozí možnost kolize.
●Když jedete po úzké silnici.
●Když jedete směrem k transparentu
nebo vlajce, nízko visícím větvím nebo závorám (např. na železničních
přejezdech, mýtných bránách a par-
kovištích).
●Když je na povrchu vozovky je vyjetá kolej nebo díra.
●Když jedete po kovo vém krytu (mříž-
ce), používaném nap ř. na odvodňova-
cích žlábcích.
●Když jedete nahoru nebo dolů po příkrém svahu.
●Pokud je senzor zasažen velkým
množstvím vody, např., když jedete na
zaplavené silnici.
●Na senzoru ulpěly ne čistoty, kapky vo- dy, sníh nebo led. (Tento problém vy-
řeší vyčištění senzoru.)
●Senzor je pokryt vrstvou rozstříknuté
vody nebo hus tého deště.
●Když jedete v nepříznivém počasí, např. při mlze, sněžení nebo písečné
bouři.
●Když fouká silný vítr.

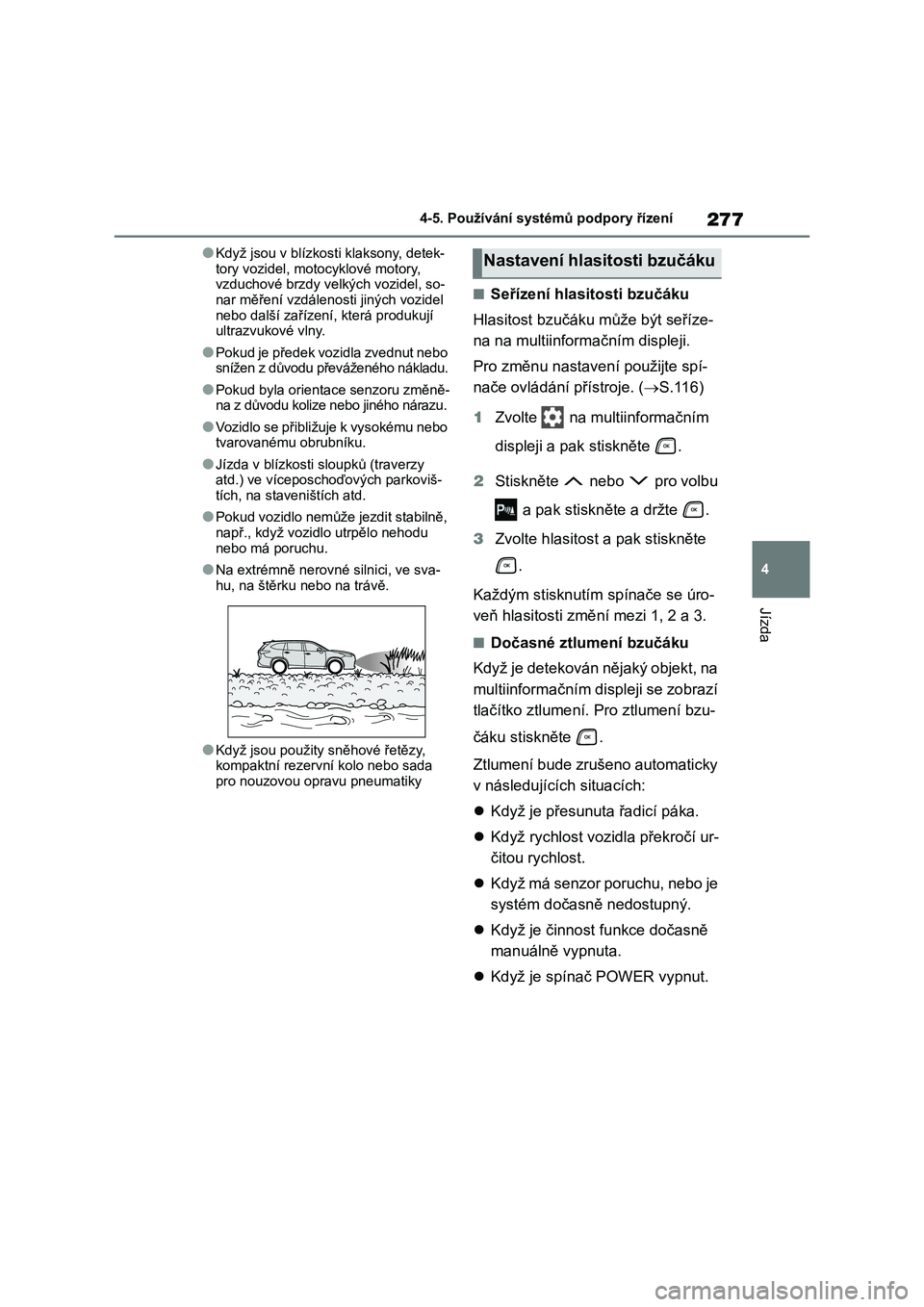

277
4
4-5. Používání systémů podpory řízení
Jízda
●Když jsou v blízkost i klaksony, detek-
tory vozidel, motocyklové motory, vzduchové brzdy vel kých vozidel, so-
nar měření vzdálenosti jiných vozidel
nebo další zařízení , která produkují ultrazvukové vlny.
●Pokud je předek vozidla zvednut nebo snížen z důvodu přev áženého nákladu.
●Pokud byla orientace senzoru změně- na z důvodu kolize nebo jiného nárazu.
●Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku.
●Jízda v blízkosti sloupků (traverzy atd.) ve víceposchoďových parkoviš-
tích, na staveništích atd.
●Pokud vozidlo nemůže jezdit stabilně,
např., když vozidlo utrpělo nehodu
nebo má poruchu.
●Na extrémně nerov né silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada pro nouzovou opravu pneumatiky
■Seřízení hlasitosti bzučáku
Hlasitost bzučáku může být seříze-
na na multiinforma čním displeji.
Pro změnu nastavení použijte spí-
nače ovládání přístroje. ( S.116)
1 Zvolte na multiinformačním
displeji a pak stiskněte .
2 Stiskněte nebo pro volbu
a pak stiskněte a držte .
3 Zvolte hlasitost a pak stiskněte
.
Každým stisknutím spínače se úro-
veň hlasitosti změní mezi 1, 2 a 3.
■Dočasné ztlumení bzučáku
Když je detekován nějaký objekt, na
multiinformačním di spleji se zobrazí
tlačítko ztlumení. Pro ztlumení bzu-
čáku stiskněte .
Ztlumení bude zruš eno automaticky
v následujících situacích:
 Když je přesunuta řadicí páka.
 Když rychlost vozidla překročí ur-
čitou rychlost.
 Když má senzor poruchu, nebo je
systém dočasně nedostupný.
 Když je činnost funkce dočasně
manuálně vypnuta.
 Když je spínač POWER vypnut.
Nastavení hlasitosti bzučáku

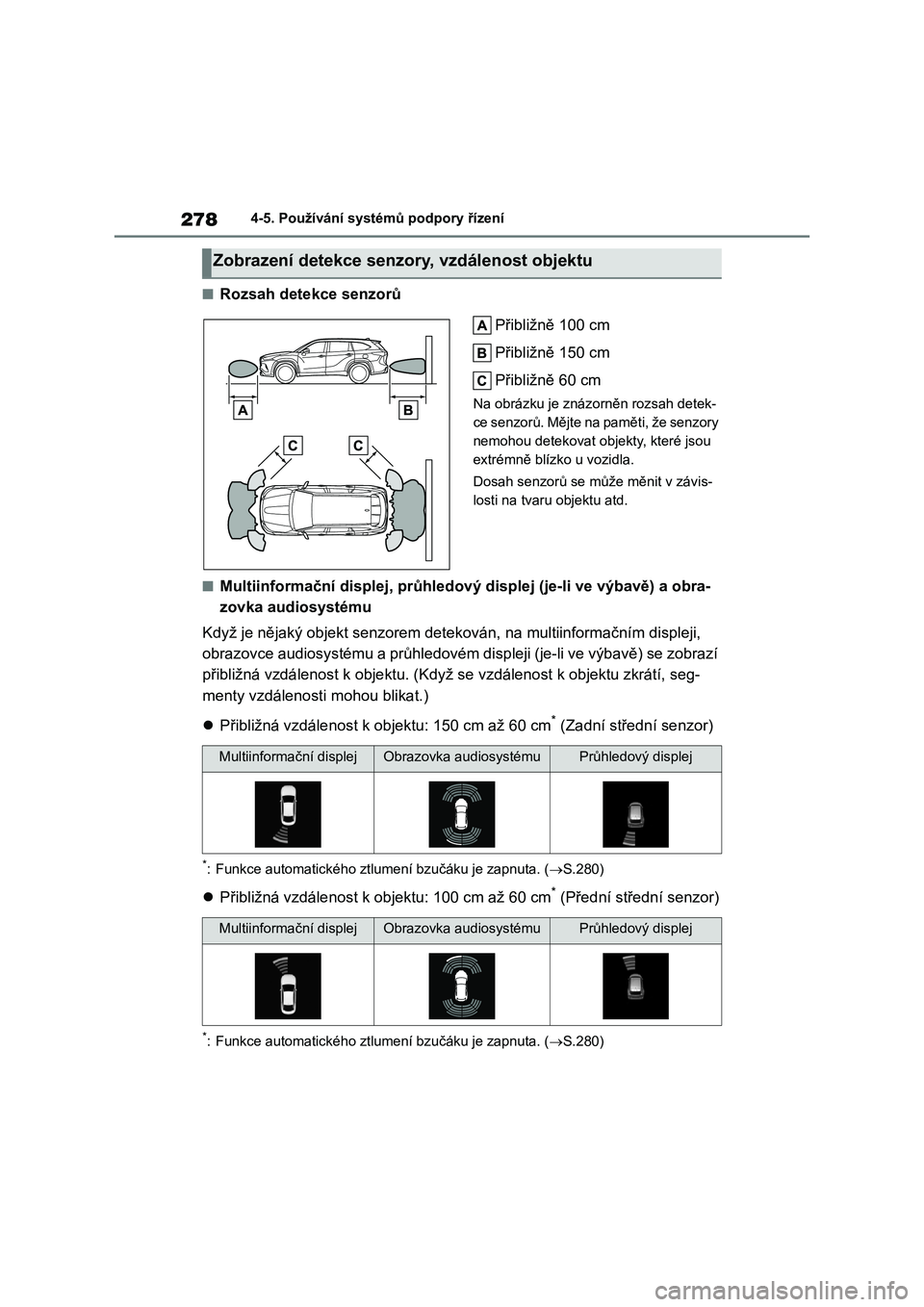

2784-5. Používání systémů podpory řízení
■Rozsah detekce senzorů
Přibližně 100 cm
Přibližně 150 cm
Přibližně 60 cm
Na obrázku je znáz orněn rozsah detek-
ce senzorů. Mějte na paměti, že senzory
nemohou detekovat o bjekty, které jsou
extrémně blízko u vozidla.
Dosah senzorů se m ůže měnit v závis-
losti na tvaru objektu atd.
■Multiinformační displej, průhledov ý displej (je-li ve výbavě) a obra-
zovka audiosystému
Když je nějaký objekt senzorem de tekován, na multiinformačním displeji,
obrazovce audiosystému a průhledovém displeji (je-li ve výbavě) se zobrazí
přibližná vzdálenost k objektu. ( Když se vzdálenost k objektu zkrátí, seg-
menty vzdálenost i mohou blikat.)
 Přibližná vzdálenost k objektu: 150 cm až 60 cm* (Zadní střední senzor)
*: Funkce automatického ztlumení bzučáku je zapnuta. (S.280)
Přibližná vzdálenost k objektu: 100 cm až 60 cm* (Přední střední senzor)
*: Funkce automatického ztlumení bzučáku je zapnuta. (S.280)
Zobrazení detekce senzory, vzdálenost objektu
Multiinformační displejObrazovka audiosystémuPrůhledový displej
Multiinformační displejObrazovka audiosystémuPrůhledový displej
