Page 261 of 600

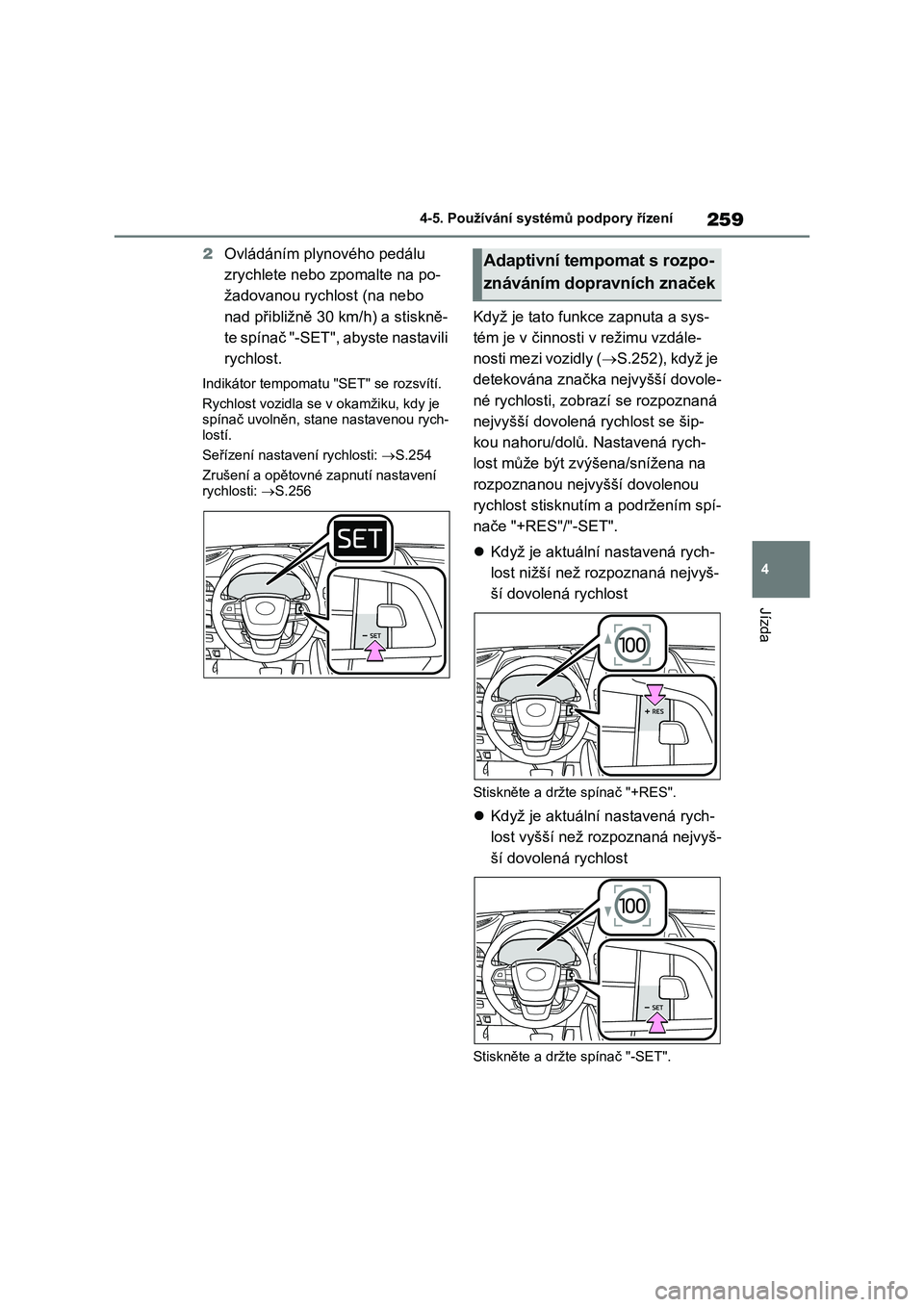

259
4
4-5. Používání systémů podpory řízení
Jízda
2 Ovládáním plynového pedálu
zrychlete nebo zpomalte na po-
žadovanou rychlost (na nebo
nad přibližně 30 km/h) a stiskně-
te spínač "-SET", abyste nastavili
rychlost.
Indikátor tempomatu "SET" se rozsvítí.
Rychlost vozidla se v okamžiku, kdy je spínač uvolněn, stane nastavenou rych-
lostí.
Seřízení nastavení rychlosti: S.254
Zrušení a opětovné zapnutí nastavení
rychlosti: S.256
Když je tato funkce zapnuta a sys-
tém je v činnosti v režimu vzdále-
nosti mezi vozidly ( S.252), když je
detekována značka nejvyšší dovole-
né rychlosti, zobrazí se rozpoznaná
nejvyšší dovolená rychlost se šip-
kou nahoru/dolů. Nastavená rych-
lost může být zvýšena/snížena na
rozpoznanou nejvyšší dovolenou
rychlost stisknutím a podržením spí-
nače "+RES"/"-SET".
Když je aktuální nastavená rych-
lost nižší než rozpoznaná nejvyš-
ší dovolená rychlost
Stiskněte a držte spínač "+RES".
Když je aktuální nastavená rych-
lost vyšší než rozpoznaná nejvyš-
ší dovolená rychlost
Stiskněte a držte spínač "-SET".
Adaptivní tempomat s rozpo-
znáváním dopravních značek
Page 262 of 600

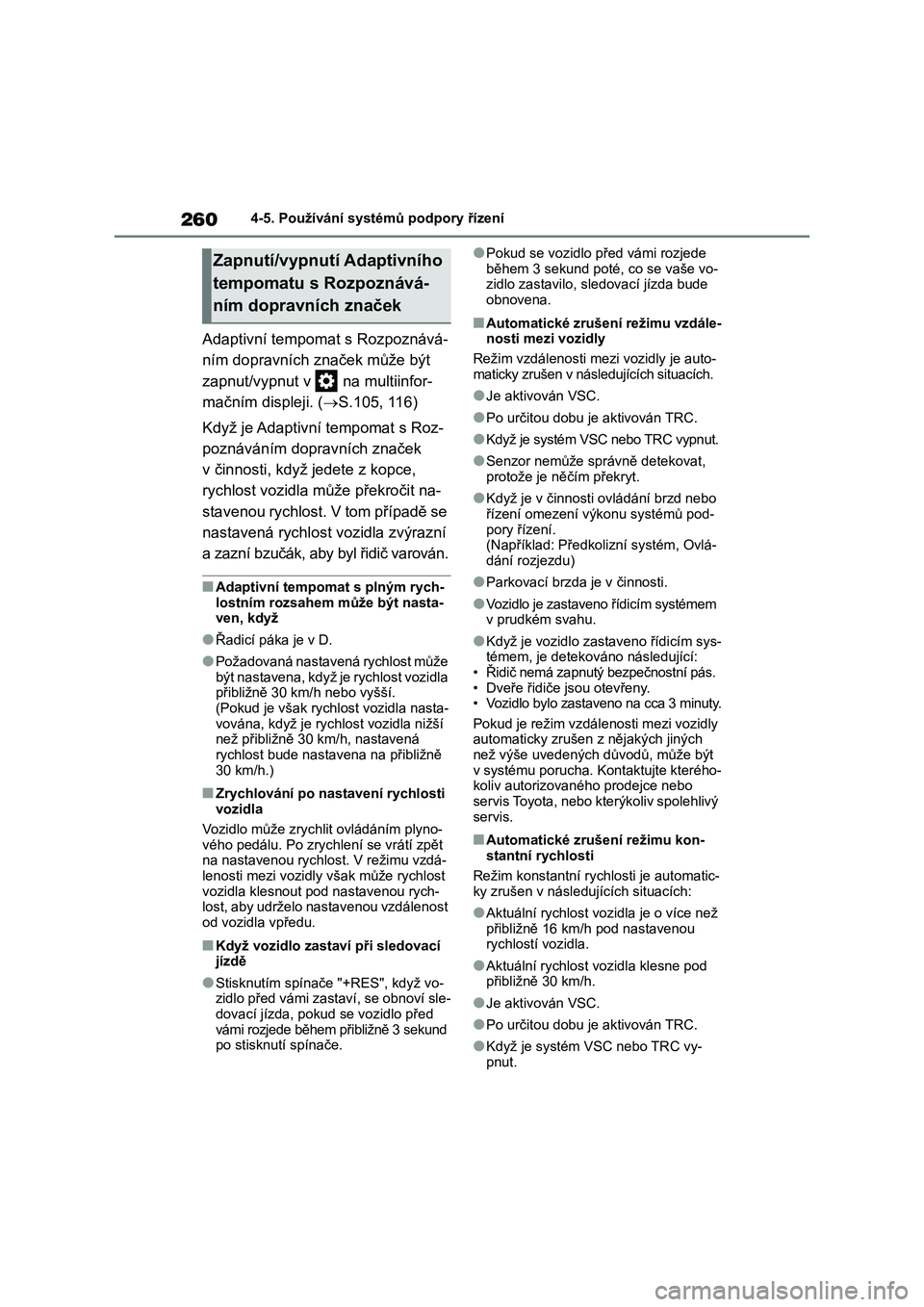

2604-5. Používání systémů podpory řízení
Adaptivní tempomat s Rozpoznává-
ním dopravních značek může být
zapnut/vypnut v na multiinfor-
mačním displeji. ( S.105, 116)
Když je Adaptivní tempomat s Roz-
poznáváním dopr avních značek
v činnosti, když jedete z kopce,
rychlost vozidla může překročit na-
stavenou rychlost. V tom případě se
nastavená rychlost v ozidla zvýrazní
a zazní bzučák, aby byl řidič varován.
■Adaptivní tempomat s plným rych-
lostním rozsahem může být nasta-
ven, když
●Řadicí páka je v D.
●Požadovaná nastavená rychlost může
být nastavena, když je rychlost vozidla
přibližně 30 km/h nebo vyšší. (Pokud je však rychlost vozidla nasta-
vována, když je rychlo st vozidla nižší
než přibližně 30 km/h, nastavená rychlost bude nastavena na přibližně
30 km/h.)
■Zrychlování po nastavení rychlosti
vozidla
Vozidlo může zrychlit ovládáním plyno- vého pedálu. Po zrychlení se vrátí zpět
na nastavenou rychlo st. V režimu vzdá-
lenosti mezi vozidly však může rychlost vozidla klesnout pod nastavenou rych-
lost, aby udrželo nastavenou vzdálenost
od vozidla vpředu.
■Když vozidlo zastaví při sledovací jízdě
●Stisknutím spínače "+RES", když vo-zidlo před vámi zastaví, se obnoví sle-
dovací jízda, pokud se vozidlo před
vámi rozjede během přibližně 3 sekund po stisknutí spínače.
●Pokud se vozidlo před vámi rozjede
během 3 sekund poté , co se vaše vo- zidlo zastavilo, s ledovací jízda bude
obnovena.
■Automatické zrušení režimu vzdále-
nosti mezi vozidly
Režim vzdálenosti mezi vozidly je auto-
maticky zrušen v násl edujících situacích.
●Je aktivován VSC.
●Po určitou dobu je aktivován TRC.
●Když je systém VSC nebo TRC vypnut.
●Senzor nemůže správně detekovat,
protože je něčím překryt.
●Když je v činnosti ovládání brzd nebo
řízení omezení výkonu systémů pod-
pory řízení. (Například: Předkolizní systém, Ovlá-
dání rozjezdu)
●Parkovací brzda je v činnosti.
●Vozidlo je zastaveno řídicím systémem v prudkém svahu.
●Když je vozidlo zastaveno řídicím sys-témem, je detekováno následující:
• Řidič nemá zapnutý bezpečnostní pás.
• Dveře řidiče jsou otevřeny. • Vozidlo bylo zastaveno na cca 3 minuty.
Pokud je režim vzdálenosti mezi vozidly
automaticky zrušen z nějakých jiných než výše uvedených důvodů, může být
v systému porucha. Kontaktujte kterého-
koliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
■Automatické zrušení režimu kon-
stantní rychlosti
Režim konstantní rychlosti je automatic-
ky zrušen v následujících situacích:
●Aktuální rychlost vozidla je o více než
přibližně 16 km/h pod nastavenou
rychlostí vozidla.
●Aktuální rychlost vozidla klesne pod
přibližně 30 km/h.
●Je aktivován VSC.
●Po určitou dobu je aktivován TRC.
●Když je systém VSC nebo TRC vy-
pnut.
Zapnutí/vypnutí Adaptivního
tempomatu s Rozpoznává-
ním dopravních značek
Page 263 of 600

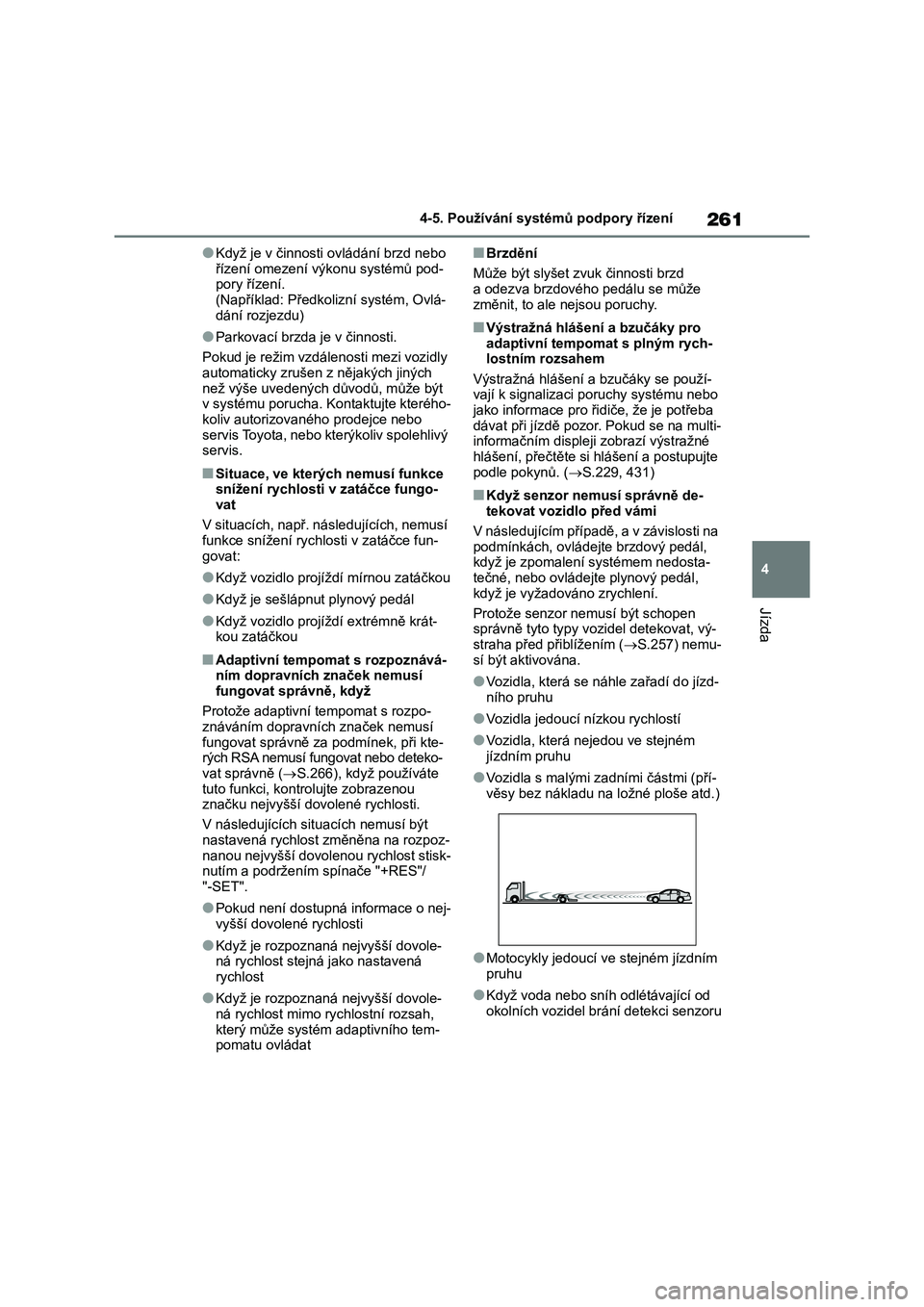

261
4
4-5. Používání systémů podpory řízení
Jízda
●Když je v činnosti ovládání brzd nebo
řízení omezení výkonu systémů pod- pory řízení.
(Například: Předko lizní systém, Ovlá-
dání rozjezdu)
●Parkovací brzda je v činnosti.
Pokud je režim vzdálenosti mezi vozidly automaticky zrušen z nějakých jiných
než výše uvedených důvodů, může být
v systému porucha. Kontaktujte kterého- koliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý
servis.
■Situace, ve kterýc h nemusí funkce snížení rychlosti v zatáčce fungo-
vat
V situacích, např. následujících, nemusí funkce snížení rychlo sti v zatáčce fun-
govat:
●Když vozidlo projíždí mírnou zatáčkou
●Když je sešlápnut plynový pedál
●Když vozidlo projíždí extrémně krát-
kou zatáčkou
■Adaptivní tempomat s rozpoznává- ním dopravních značek nemusí
fungovat správně, když
Protože adaptivní tempomat s rozpo- znáváním dopravních značek nemusí
fungovat správně za podmínek, při kte-
rých RSA nemusí fungovat nebo deteko- vat správně ( S.266), když používáte
tuto funkci, kontrolujte zobrazenou
značku nejvyšší dov olené rychlosti.
V následujících sit uacích nemusí být
nastavená rychlost změněna na rozpoz-
nanou nejvyšší dovolenou rychlost stisk- nutím a podržením spínače "+RES"/
"-SET".
●Pokud není dostupná informace o nej-
vyšší dovolené rychlosti
●Když je rozpoznaná nejvyšší dovole- ná rychlost stejná jako nastavená
rychlost
●Když je rozpoznaná nejvyšší dovole-
ná rychlost mimo rychlostní rozsah,
který může systém adaptivního tem- pomatu ovládat
■Brzdění
Může být slyšet zvuk činnosti brzd a odezva brzdového pedálu se může
změnit, to ale nejsou poruchy.
■Výstražná hlášen í a bzučáky pro
adaptivní tempomat s plným rych- lostním rozsahem
Výstražná hlášení a bzučáky se použí-
vají k signal izaci poruchy systému nebo jako informace pro řidiče, že je potřeba
dávat při jízdě pozor. Pokud se na multi-
informačním displeji zobrazí výstražné hlášení, přečtěte si hlášení a postupujte
podle pokynů. ( S.229, 431)
■Když senzor nemusí správně de-
tekovat vozidlo před vámi
V následujícím případě, a v závislosti na
podmínkách, ovládejte brzdový pedál,
když je zpomalení systémem nedosta- tečné, nebo ovláde jte plynový pedál,
když je vyžadováno zrychlení.
Protože senzor nemusí být schopen správně tyto typy vo zidel detekovat, vý-
straha před přiblížením ( S.257) nemu-
sí být aktivována.
●Vozidla, která se náhl e zařadí do jízd-
ního pruhu
●Vozidla jedoucí nízkou rychlostí
●Vozidla, která nejedou ve stejném
jízdním pruhu
●Vozidla s malými zadními částmi (pří-
věsy bez nákladu na ložné ploše atd.)
●Motocykly jedoucí ve stejném jízdním pruhu
●Když voda nebo sníh odlétávající od okolních vozidel brání detekci senzoru
Page 264 of 600

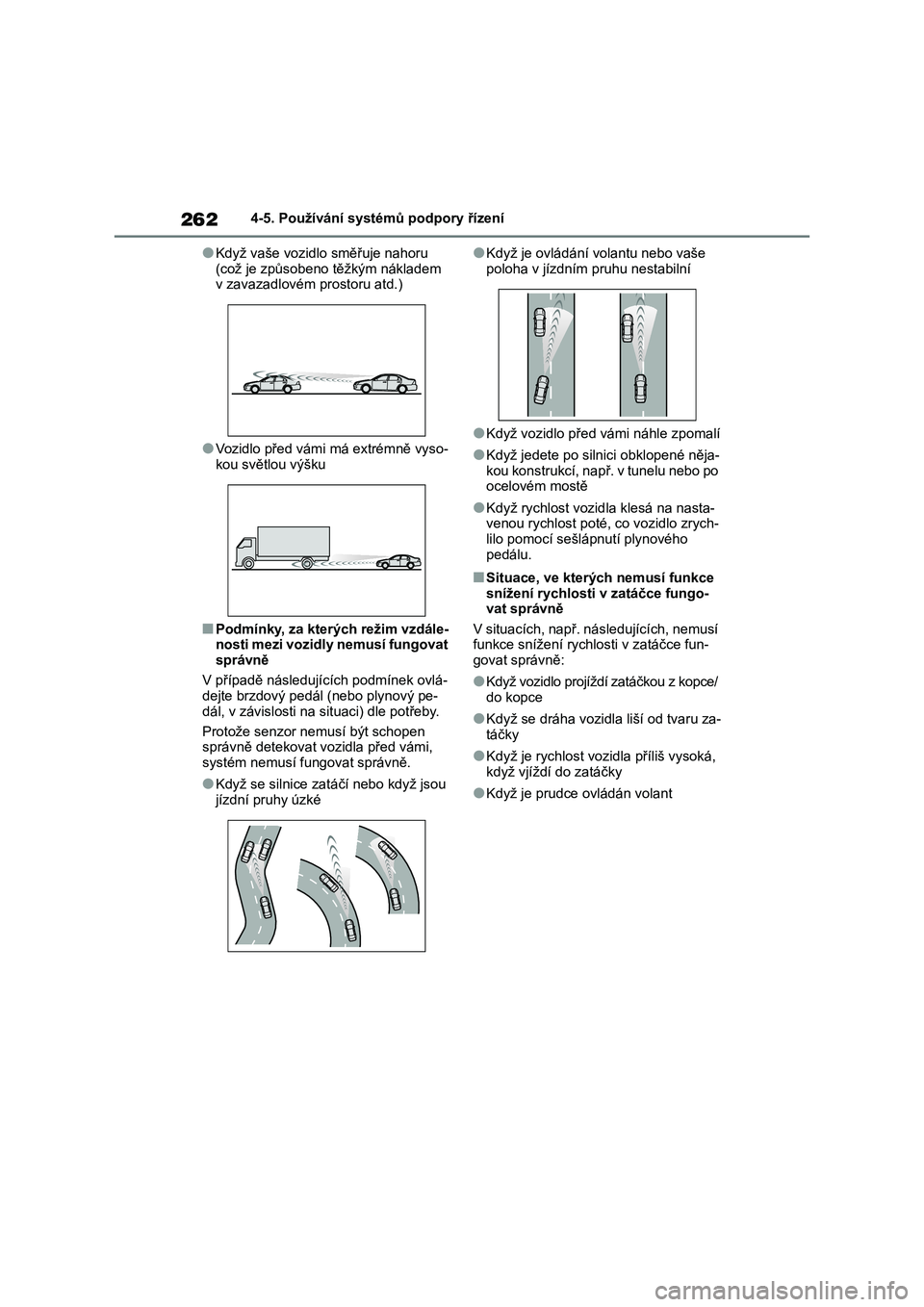

2624-5. Používání systémů podpory řízení
●Když vaše vozidlo směřuje nahoru
(což je způsobeno těžkým nákladem v zavazadlovém prostoru atd.)
●Vozidlo před vámi má extrémně vyso- kou světlou výšku
■Podmínky, za kterých režim vzdále-nosti mezi vozidly nemusí fungovat
správně
V případě následujíc ích podmínek ovlá- dejte brzdový pedál (nebo plynový pe-
dál, v závislosti na situaci) dle potřeby.
Protože senzor nemusí být schopen správně detekovat vozidla před vámi,
systém nemusí fungovat správně.
●Když se silnice zatá čí nebo když jsou
jízdní pruhy úzké
●Když je ovládání vol antu nebo vaše
poloha v jízd ním pruhu nestabilní
●Když vozidlo před vámi náhle zpomalí
●Když jedete po silnici obklopené něja-
kou konstrukcí, např. v tunelu nebo po
ocelovém mostě
●Když rychlost vozid la klesá na nasta-
venou rychlost poté, co vozidlo zrych- lilo pomocí sešlápnutí plynového
pedálu.
■Situace, ve kterých nemusí funkce
snížení rychlosti v zatáčce fungo- vat správně
V situacích, např. následujících, nemusí
funkce snížení rychlosti v zatáčce fun- govat správně:
●Když vozidlo projíždí zatáčkou z kopce/ do kopce
●Když se dráha vozidl a liší od tvaru za- táčky
●Když je rychlost vozi dla příliš vysoká, když vjíždí do zatáčky
●Když je prudce ovládán volant
Page 265 of 600

263
4
4-5. Používání systémů podpory řízení
Jízda

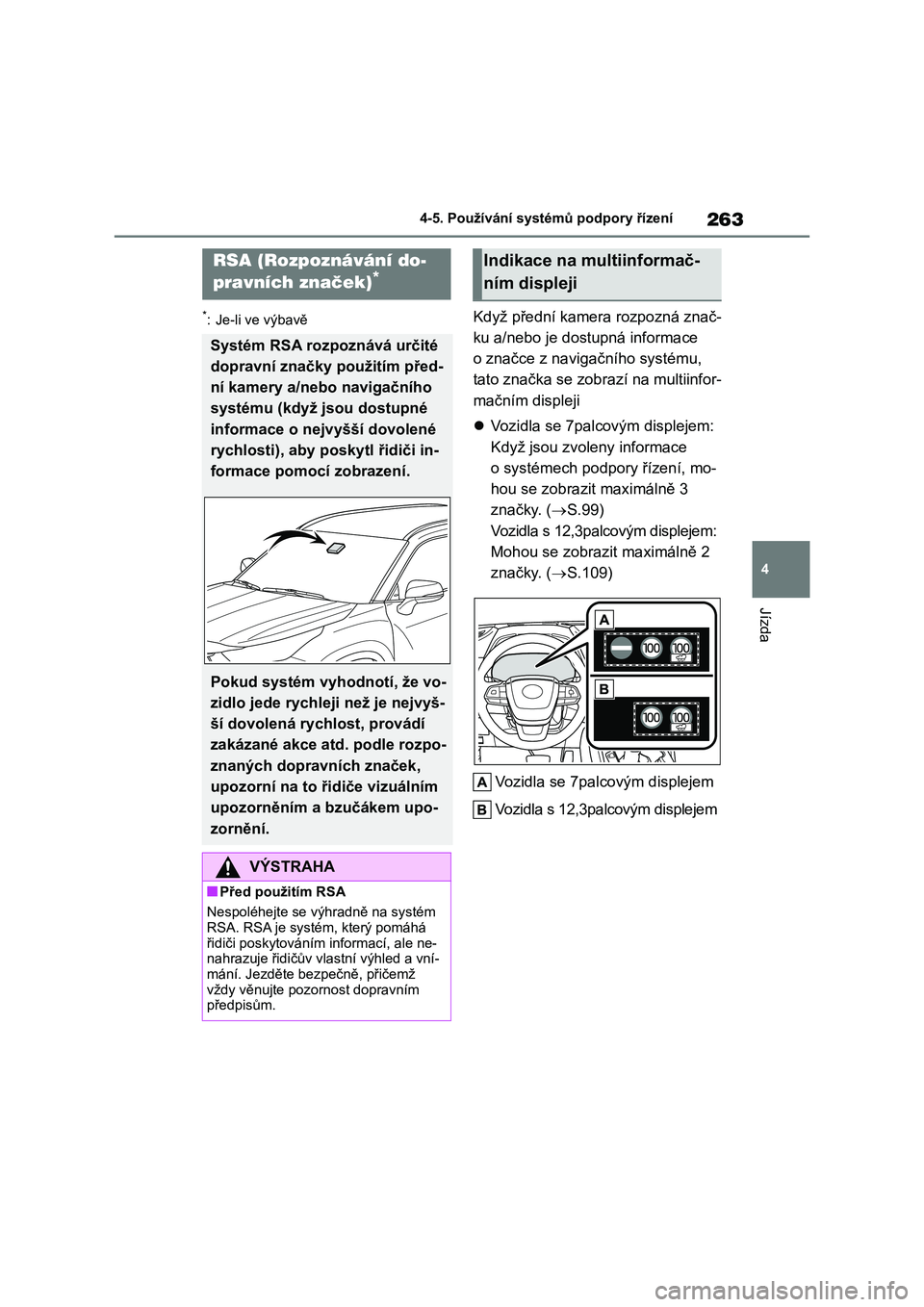

*: Je-li ve výbavěKdyž přední kamera rozpozná znač-
ku a/nebo je dostupná informace
o značce z navigačního systému,
tato značka se zobr azí na multiinfor-
mačním displeji
Vozidla se 7palcovým displejem:
Když jsou zvoleny informace
o systémech podpory řízení, mo-
hou se zobrazit maximálně 3
značky. ( S.99)
Vozidla s 12,3palcovým displejem:
Mohou se zobrazit maximálně 2
značky. ( S.109)
Vozidla se 7palcovým displejem
Vozidla s 12,3palcovým displejem
RSA (Rozpoznávání do-
pravních značek)*
Systém RSA rozpoznává určité
dopravní značky použitím před-
ní kamery a/nebo navigačního
systému (když jsou dostupné
informace o nejvyšší dovolené
rychlosti), aby po skytl řidiči in-
formace pomocí zobrazení.
Pokud systém vyhodnotí, že vo-
zidlo jede rychleji než je nejvyš-
ší dovolená rychlost, provádí
zakázané akce atd. podle rozpo-
znaných dopravních značek,
upozorní na to řidiče vizuálním
upozorněním a bzučákem upo-
zornění.
VÝSTRAHA
■Před použitím RSA
Nespoléhejte se výhradně na systém
RSA. RSA je systém, který pomáhá
řidiči poskytování m informací, ale ne- nahrazuje řidičův vla stní výhled a vní-
mání. Jezděte bezpečně, přičemž
vždy věnujte pozornost dopravním předpisům.
Indikace na multiinformač-
ním displeji
Page 266 of 600

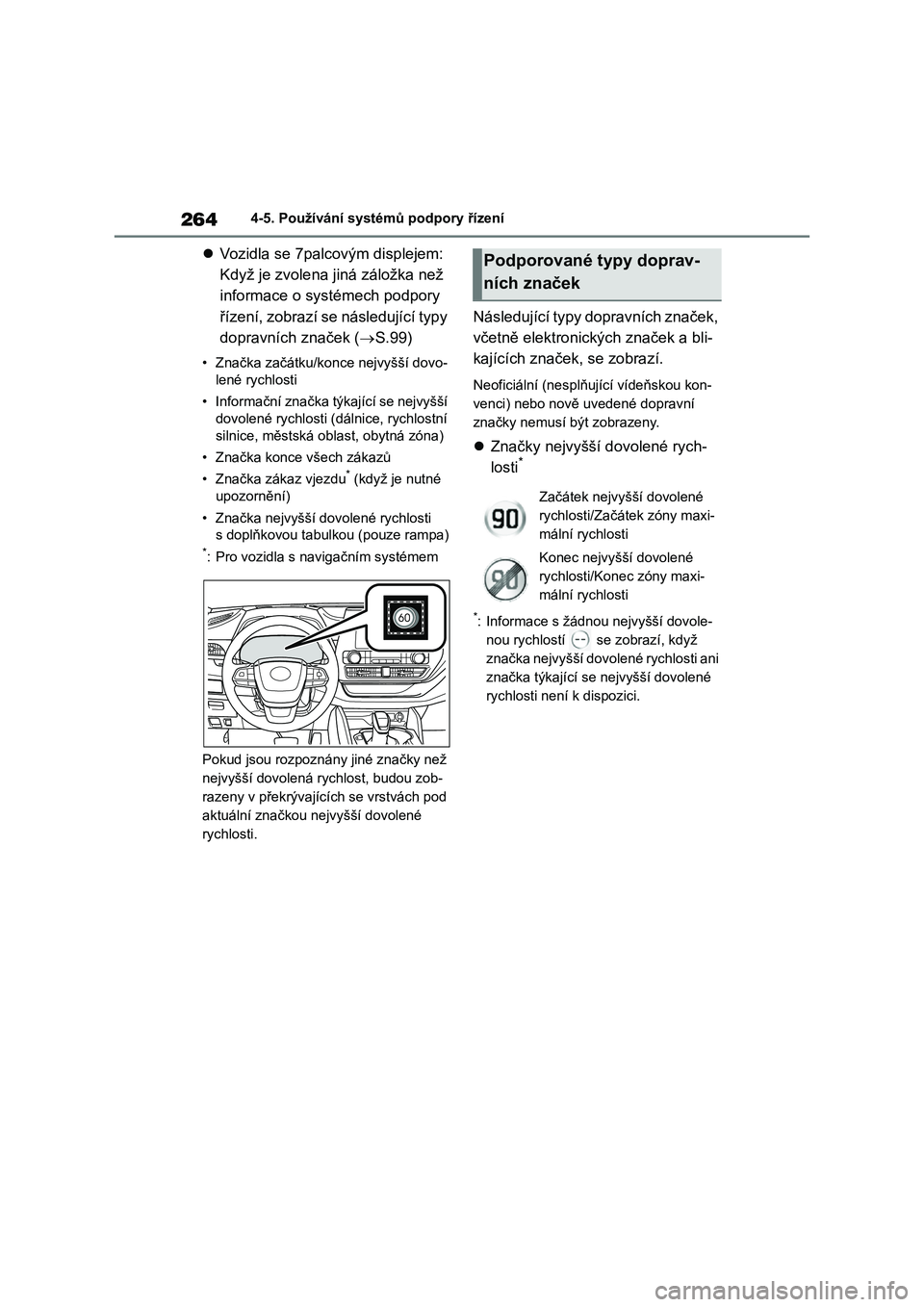

2644-5. Používání systémů podpory řízení
Vozidla se 7palcovým displejem:
Když je zvolena jiná záložka než
informace o systémech podpory
řízení, zobrazí se následující typy
dopravních značek ( S.99)
• Značka začátku/konce nejvyšší dovo-
lené rychlosti
• Informační značka týkající se nejvyšší
dovolené rychlosti (d álnice, rychlostní
silnice, městská obl ast, obytná zóna)
• Značka konce všech zákazů
• Značka zákaz vjezdu* (když je nutné
upozornění)
• Značka nejvyšší dovolené rychlosti
s doplňkovou tabulkou (pouze rampa)
*: Pro vozidla s navigačním systémem
Pokud jsou rozpoznán y jiné značky než
nejvyšší dovolená rychlost, budou zob-
razeny v překrývající ch se vrstvách pod
aktuální značkou nejvyšší dovolené
rychlosti.
Následující typy dopravních značek,
včetně elektronických značek a bli-
kajících značek, se zobrazí.
Neoficiální (nesplňující vídeňskou kon-
venci) nebo nově uvedené dopravní
značky nemusí být zobrazeny.
Značky nejvyšší dovolené rych-
losti*
*: Informace s žádnou nejvyšší dovole-
nou rychlostí se zobrazí, když
značka nejvyšší dovolené rychlosti ani
značka týkající s e nejvyšší dovolené
rychlosti není k dispozici.
Podporované typy doprav-
ních značek
Začátek nejvyšší dovolené
rychlosti/Začátek zóny maxi-
mální rychlosti
Konec nejvyšší dovolené
rychlosti/Konec zóny maxi-
mální rychlosti
Page 267 of 600

265
4
4-5. Používání systémů podpory řízení
Jízda

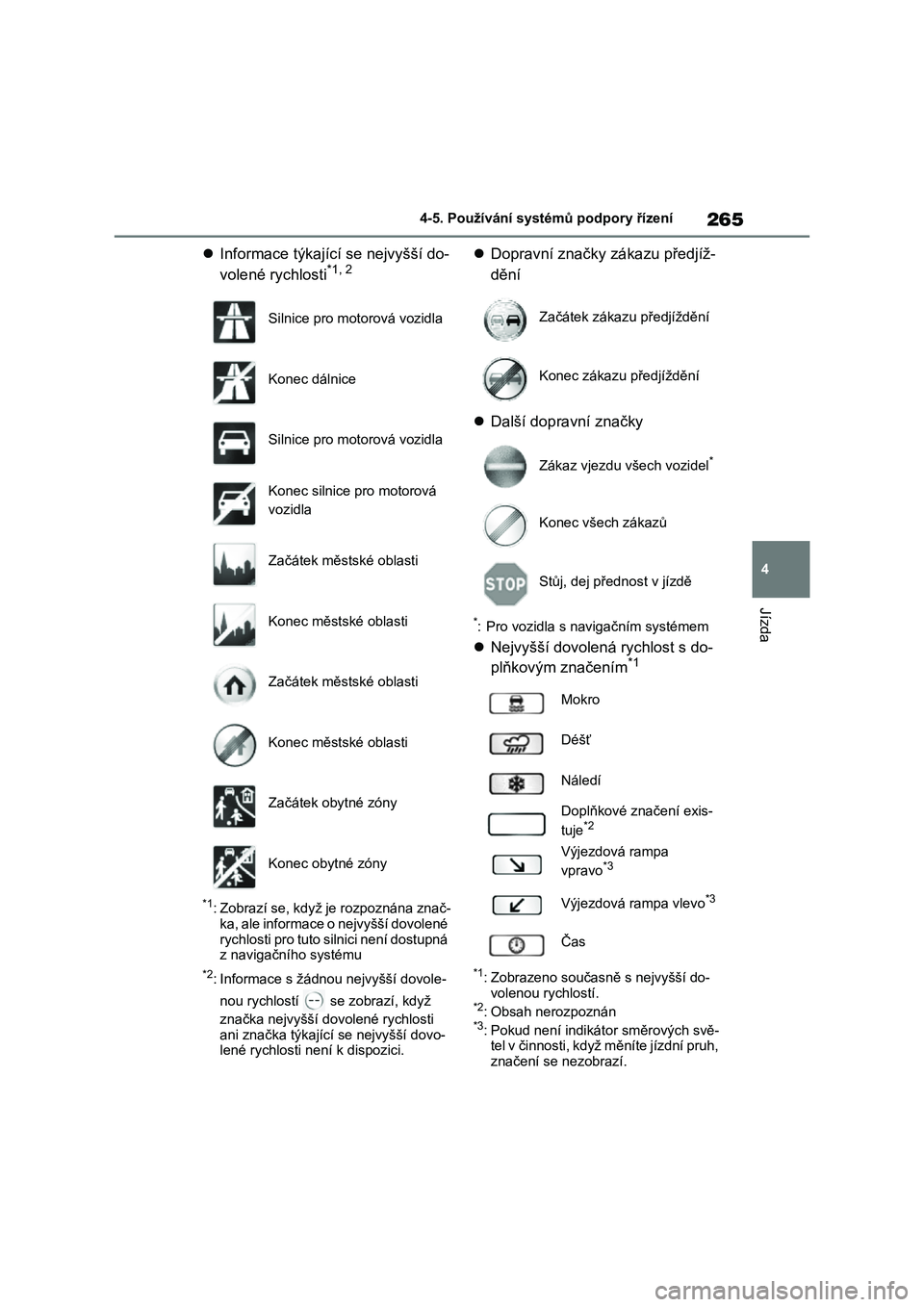

Informace týkající se nejvyšší do-
volené rychlosti*1, 2
*1: Zobrazí se, když je rozpoznána znač-
ka, ale informace o nejvyšší dovolené
rychlosti pro tuto silnici není dostupná z navigačního systému
*2: Informace s žádnou nejvyšší dovole-
nou rychlostí se zobrazí, když
značka nejvyšší dov olené rychlosti
ani značka týkající se nejvyšší dovo-
lené rychlosti ne ní k dispozici.
Dopravní značky zákazu předjíž-
dění
Další dopravní značky
*: Pro vozidla s navigačním systémem
Nejvyšší dovolená rychlost s do-
plňkovým značením*1
*1: Zobrazeno současně s nejvyšší do-
volenou rychlostí.*2: Obsah nerozpoznán*3: Pokud není indikáto r směrových svě-
tel v činnosti, když měníte jízdní pruh, značení se nezobrazí.
Silnice pro motorová vozidla
Konec dálnice
Silnice pro motorová vozidla
Konec silnice pro motorová
vozidla
Začátek městské oblasti
Konec městské oblasti
Začátek městské oblasti
Konec městské oblasti
Začátek obytné zóny
Konec obytné zóny
Začátek zákazu předjíždění
Konec zákazu předjíždění
Zákaz vjezdu všech vozidel*
Konec všech zákazů
Stůj, dej předn ost v jízdě
Mokro
Déšť
Náledí
Doplňkové značení exis-
tuje*2
Výjezdová rampa
vpravo*3
Výjezdová rampa vlevo*3
Čas
Page 268 of 600

2664-5. Používání systémů podpory řízení

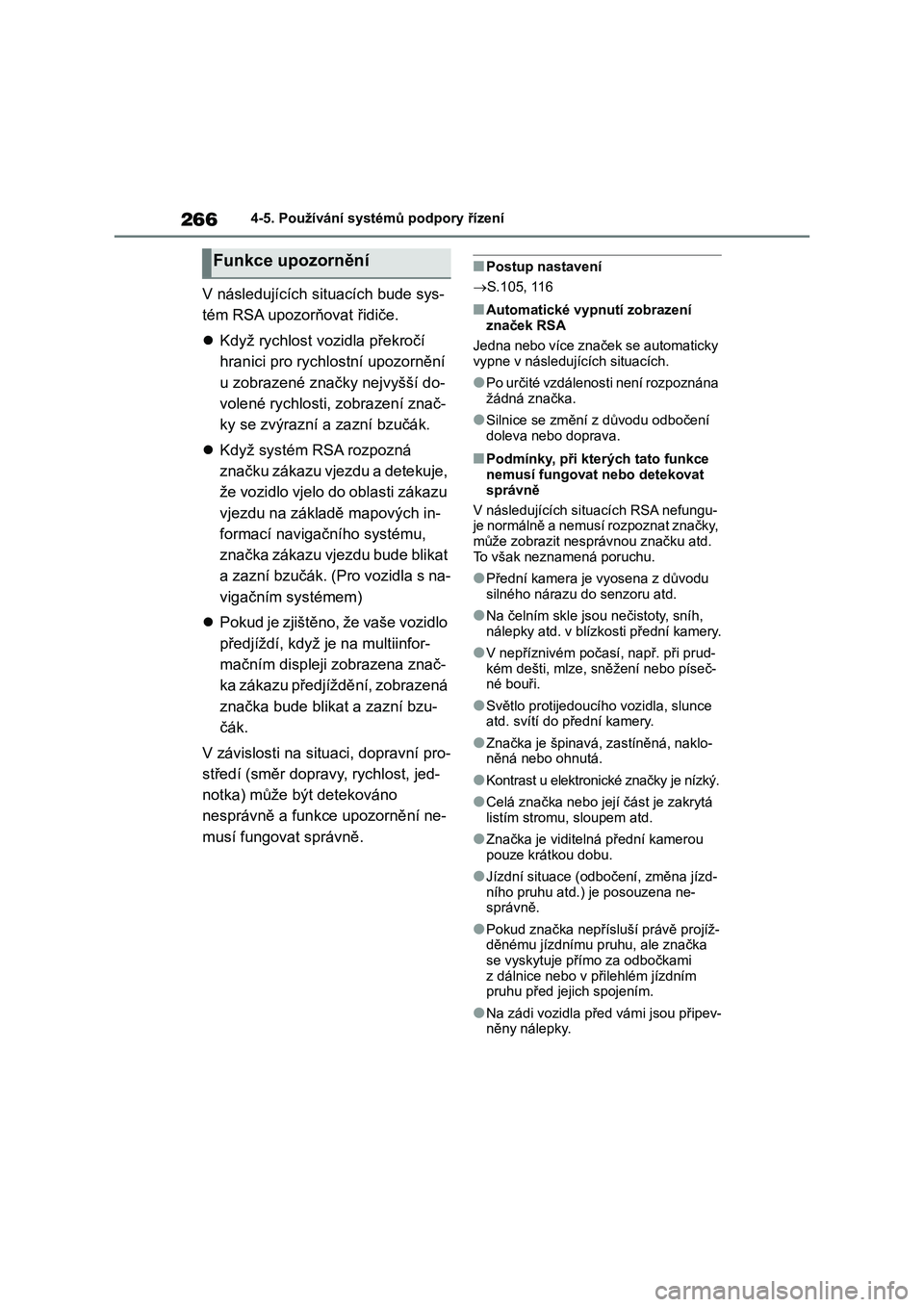

V následujících situacích bude sys-
tém RSA upozorňovat řidiče.
Když rychlost vozidla překročí
hranici pro rychlostní upozornění
u zobrazené značky nejvyšší do-
volené rychlosti, zobrazení znač-
ky se zvýrazní a zazní bzučák.
Když systém RSA rozpozná
značku zákazu vjez du a detekuje,
že vozidlo vjelo do oblasti zákazu
vjezdu na základě mapových in-
formací navigačního systému,
značka zákazu vjezdu bude blikat
a zazní bzučák. (Pro vozidla s na-
vigačním systémem)
Pokud je zjištěno, že vaše vozidlo
předjíždí, když je na multiinfor-
mačním displeji zobrazena znač-
ka zákazu předjíždění, zobrazená
značka bude blikat a zazní bzu-
čák.
V závislosti na situ aci, dopravní pro-
středí (směr dopravy, rychlost, jed-
notka) může být detekováno
nesprávně a funkce upozornění ne-
musí fungovat správně.
■Postup nastavení
S.105, 116
■Automatické vypnutí zobrazení
značek RSA
Jedna nebo více značek se automaticky vypne v následujících situacích.
●Po určité vzdálenosti není rozpoznána žádná značka.
●Silnice se změní z důvodu odbočení doleva nebo doprava.
■Podmínky, při kterých tato funkce
nemusí fungovat nebo detekovat
správně
V následujících situacích RSA nefungu-
je normálně a nemusí rozpoznat značky,
může zobrazit nesprávnou značku atd. To však neznamená poruchu.
●Přední kamera je vyosena z důvodu silného nárazu do senzoru atd.
●Na čelním skle jsou nečistoty, sníh, nálepky atd. v blízk osti přední kamery.
●V nepříznivém počasí, např. při prud- kém dešti, mlze, sněžení nebo píseč-
né bouři.
●Světlo protijedoucího vozidla, slunce
atd. svítí do přední kamery.
●Značka je špinavá, zastíněná, naklo-
něná nebo ohnutá.
●Kontrast u elektroni cké značky je nízký.
●Celá značka nebo její část je zakrytá
listím stromu, sloupem atd.
●Značka je viditelná přední kamerou
pouze krátkou dobu.
●Jízdní situace (odbočení, změna jízd-
ního pruhu atd.) je posouzena ne- správně.
●Pokud značka nepřís luší právě projíž- děnému jízdnímu p ruhu, ale značka
se vyskytuje přímo za odbočkami
z dálnice nebo v přilehlém jízdním pruhu před jejich spojením.
●Na zádi vozidla před vámi jsou připev-něny nálepky.
Funkce upozornění
Page 269 of 600

267
4
4-5. Používání systémů podpory řízení
Jízda

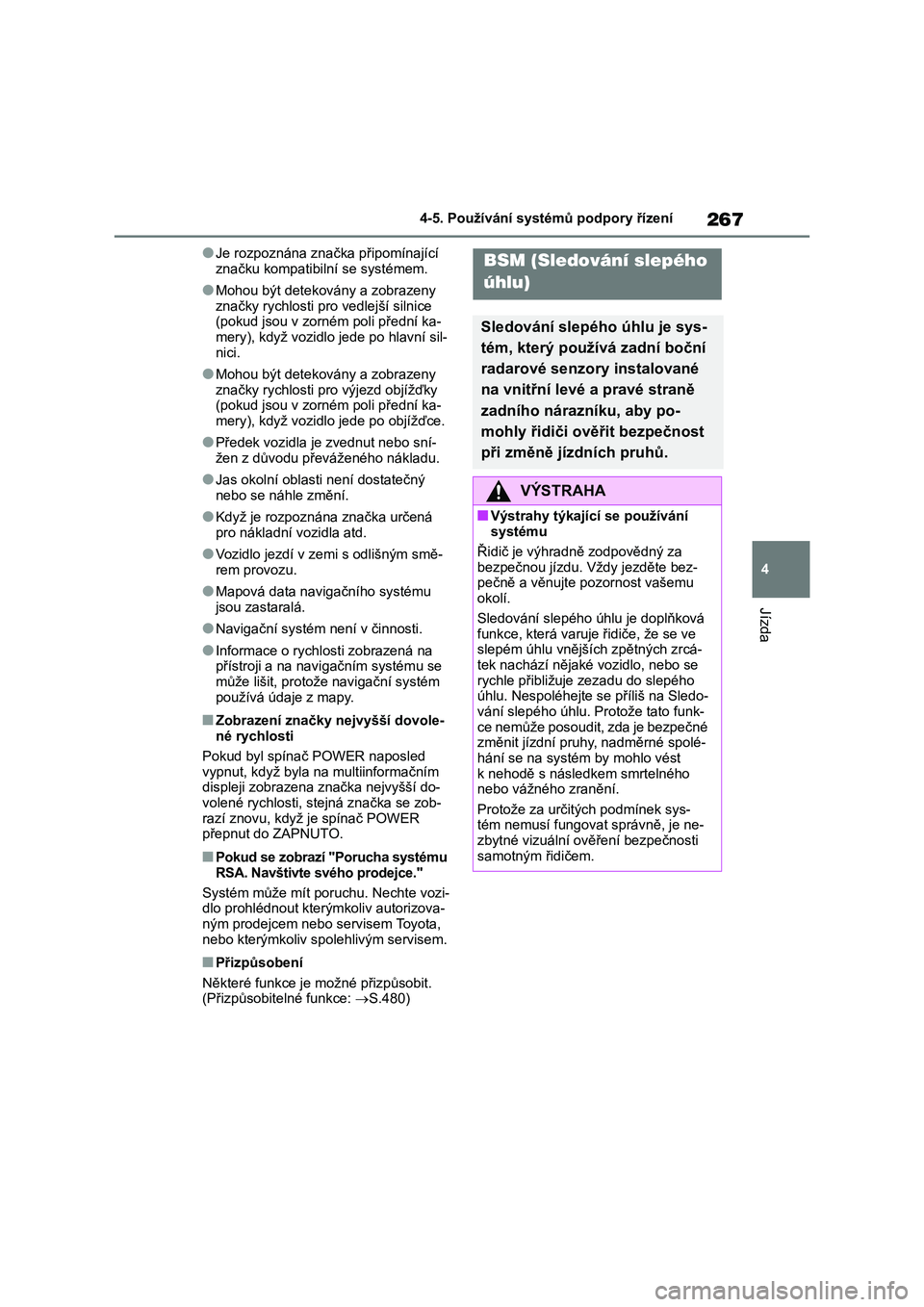

●Je rozpoznána značka připomínající
značku kompatibi lní se systémem.
●Mohou být detekovány a zobrazeny
značky rychlosti pro vedlejší silnice (pokud jsou v zorném poli přední ka-
mery), když vozidlo jede po hlavní sil-
nici.
●Mohou být detekovány a zobrazeny
značky rychlosti pro výjezd objížďky (pokud jsou v zorném poli přední ka-
mery), když vozidlo jede po objížďce.
●Předek vozidla je zvednut nebo sní-
žen z důvodu převáženého nákladu.
●Jas okolní oblasti není dostatečný
nebo se náhle změní.
●Když je rozpoznána značka určená
pro nákladní vozidla atd.
●Vozidlo jezdí v zemi s odlišným smě-
rem provozu.
●Mapová data nav igačního systému
jsou zastaralá.
●Navigační systém není v činnosti.
●Informace o rychlosti zobrazená na přístroji a na navi gačním systému se
může lišit, protože navigační systém
používá údaje z mapy.
■Zobrazení značky nejvyšší dovole- né rychlosti
Pokud byl spínač POWER naposled
vypnut, když byla na multiinformačním displeji zobrazena značka nejvyšší do-
volené rychlosti, ste jná značka se zob-
razí znovu, když je spínač POWER přepnut do ZAPNUTO.
■Pokud se zobrazí "Porucha systému
RSA. Navštivte svého prodejce."
Systém může mít poruchu. Nechte vozi- dlo prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
■Přizpůsobení
Některé funkce je možné přizpůsobit. (Přizpůsobitelné funkce: S.480)
BSM (Sledování slepého
úhlu)
Sledování slepého úhlu je sys-
tém, který použí vá zadní boční
radarové senzory instalované
na vnitřní levé a pravé straně
zadního nárazníku, aby po-
mohly řidiči ověřit bezpečnost
při změně jízdních pruhů.
VÝSTRAHA
■Výstrahy týkající se používání systému
Řidič je výhradně zodpovědný za
bezpečnou jízdu. V ždy jezděte bez- pečně a věnujte pozornost vašemu
okolí.
Sledování slepého úhlu je doplňková funkce, která varuje řidiče, že se ve
slepém úhlu vnějších zpětných zrcá-
tek nachází nějaké vozidlo, nebo se rychle přibližuje zezadu do slepého
úhlu. Nespoléhejte se příliš na Sledo-
vání slepého úhlu. Protože tato funk- ce nemůže posoudit, zda je bezpečné
změnit jízdní pruhy, nadměrné spolé-
hání se na systém by mohlo vést k nehodě s následkem smrtelného
nebo vážného zranění.
Protože za určitých podmínek sys- tém nemusí fungovat správně, je ne-
zbytné vizuální ověření bezpečnosti
samotným řidičem.
Page 270 of 600

2684-5. Používání systémů podpory řízení

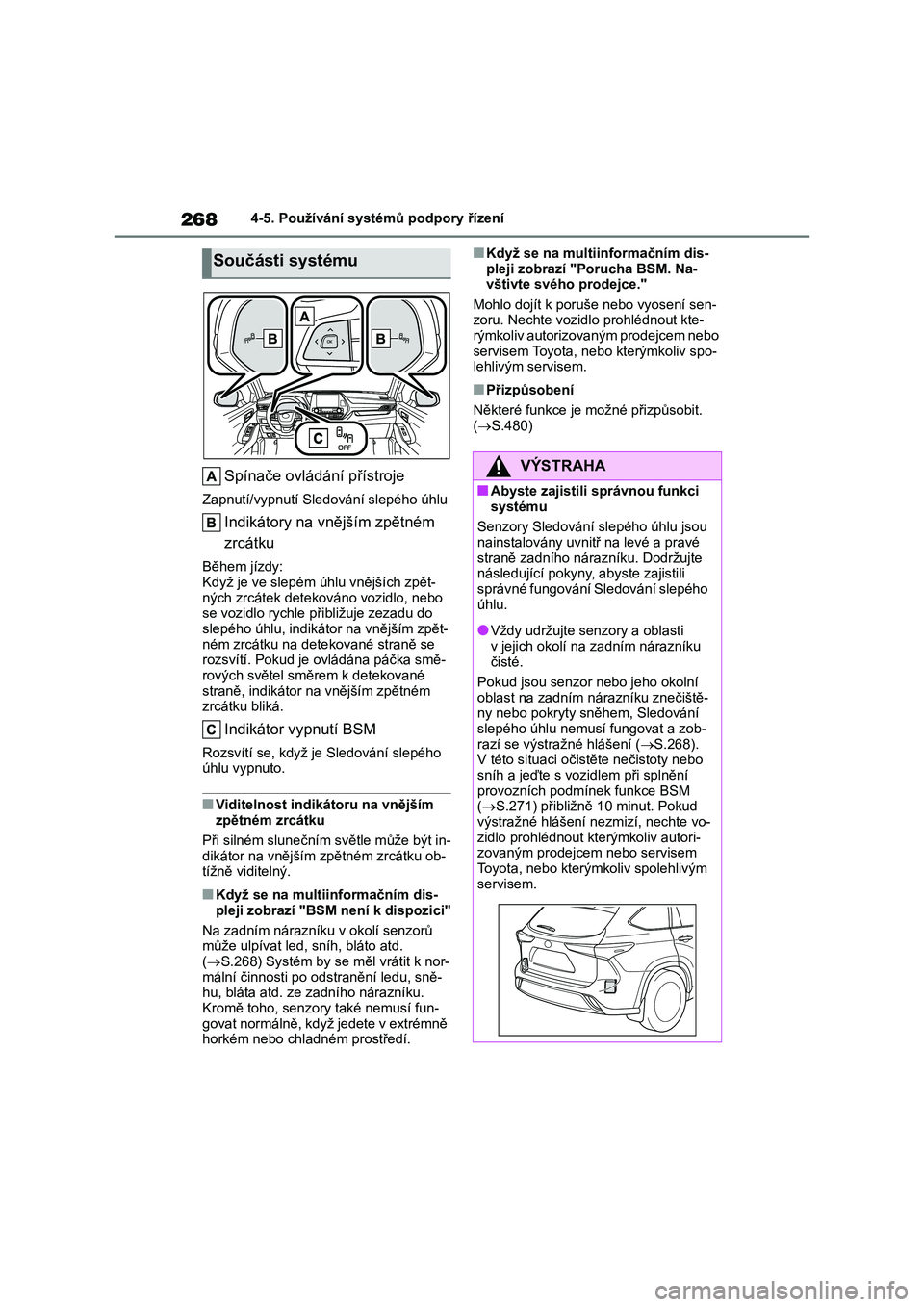

Spínače ovládání přístroje
Zapnutí/vypnutí Sledování slepého úhlu
Indikátory na vnějším zpětném
zrcátku
Během jízdy: Když je ve slepém úhlu vnějších zpět-
ných zrcátek detekov áno vozidlo, nebo
se vozidlo rychle přibližuje zezadu do slepého úhlu, indikátor na vnějším zpět-
ném zrcátku na dete kované straně se
rozsvítí. Pokud je o vládána páčka smě- rových světel směrem k detekované
straně, indikátor na vnějším zpětném
zrcátku bliká.
Indikátor vypnutí BSM
Rozsvítí se, když je Sledování slepého
úhlu vypnuto.
■Viditelnost indikátoru na vnějším
zpětném zrcátku
Při silném slunečním světle může být in- dikátor na vnějším zpětném zrcátku ob-
tížně viditelný.
■Když se na multiinformačním dis-
pleji zobrazí "BSM není k dispozici"
Na zadním nárazníku v okolí senzorů
může ulpívat led, sníh, bláto atd.
( S.268) Systém by se měl vrátit k nor-
mální činnosti po od stranění ledu, sně- hu, bláta atd. ze zadního nárazníku.
Kromě toho, senzory také nemusí fun-
govat normálně, když jedete v extrémně horkém nebo chladném prostředí.
■Když se na multiinformačním dis-
pleji zobrazí "Porucha BSM. Na- vštivte svého prodejce."
Mohlo dojít k poruše nebo vyosení sen-
zoru. Nechte vozidlo prohlédnout kte- rýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.
■Přizpůsobení
Některé funkce je možné přizpůsobit.
( S.480)
Součásti systému
VÝSTRAHA
■Abyste zajistili správnou funkci
systému
Senzory Sledování slepého úhlu jsou
nainstalovány uvnitř na levé a pravé
straně zadního náraz níku. Dodržujte následující pokyny, abyste zajistili
správné fungování Sledování slepého
úhlu.
●Vždy udržujte senzory a oblasti
v jejich okolí na zadním nárazníku čisté.
Pokud jsou senzor n ebo jeho okolní
oblast na zadním nárazníku znečiště- ny nebo pokryty sněhem, Sledování
slepého úhlu nemusí fungovat a zob-
razí se výstražné hlášení ( S.268). V této situaci očistěte nečistoty nebo
sníh a jeďte s vozidlem při splnění
provozních podmínek funkce BSM ( S.271) přibližně 10 minut. Pokud
výstražné hlášení nezmizí, nechte vo-
zidlo prohlédnout kterýmkoliv autori- zovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým
servisem.
