TOYOTA HIGHLANDER 2023 Návod na použití (in Czech)

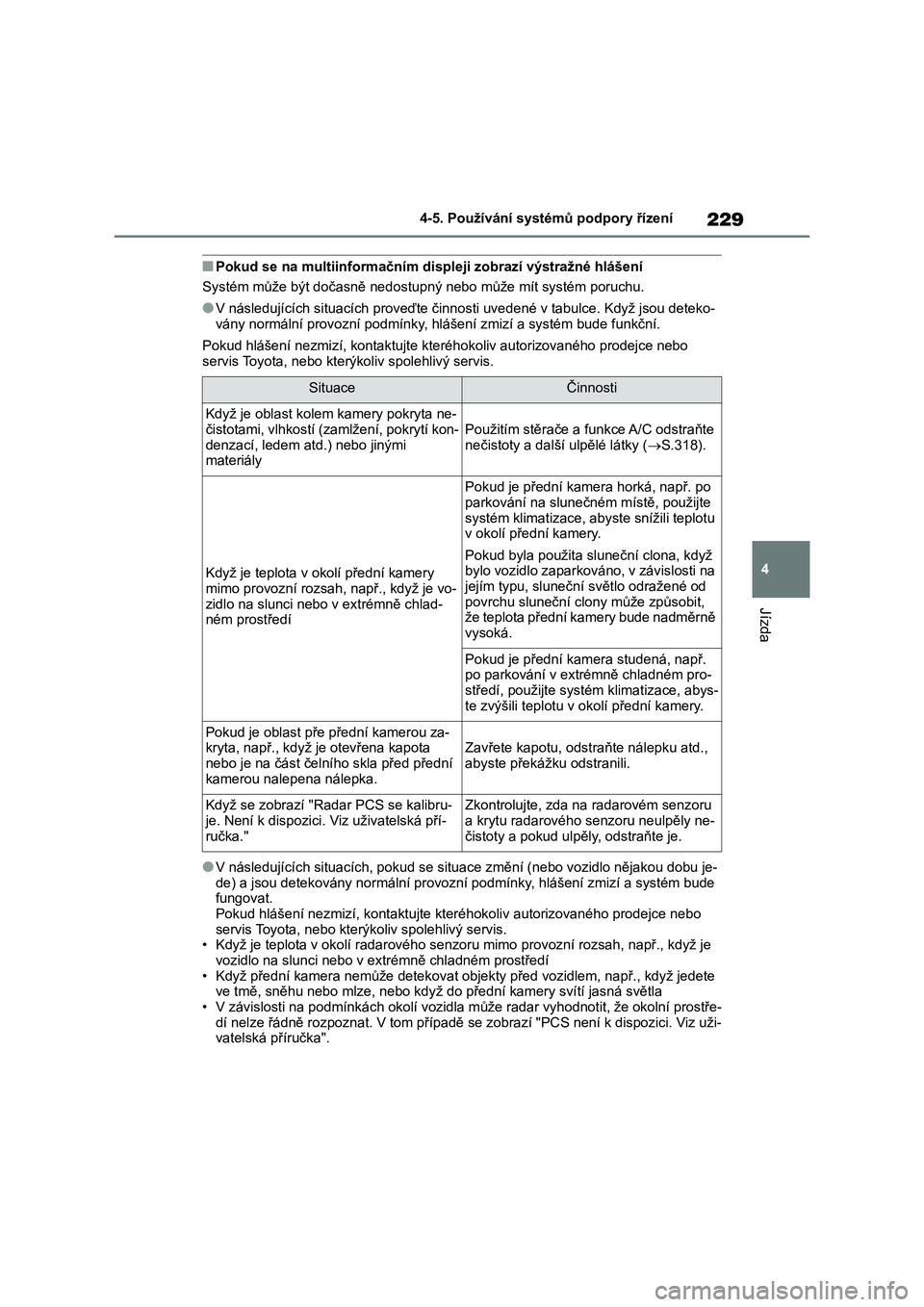

229
4 4-5. Používání systémů podpory řízení
Jízda
■Pokud se na multiinformačním displeji zobrazí výstražné hlášení
Systém může být dočasně nedostupný nebo může mít systém poruchu.
●V následujících situacích proveďte činnosti uvedené v tabulce. Když jsou deteko-
vány normální provozní podmínky, hlášení zmizí a systém bude funkční.
Pokud hlášení nezmizí, kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
●V následujících situacích, pokud se situace změní (nebo vozidlo nějakou dobu je-
de) a jsou detekovány normální provozní podmínky, hlášení zmizí a systém bude
fungovat.
Pokud hlášení nezmizí, kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
• Když je teplota v okolí radarového senzoru mimo provozní rozsah, např., když je
vozidlo na slunci nebo v extrémně chladném prostředí
• Když přední kamera nemůže detekovat objekty před vozidlem, např., když jedete
ve tmě, sněhu nebo mlze, nebo když do přední kamery svítí jasná světla
• V závislosti na podmínkách okolí vozidla může radar vyhodnotit, že okolní prostře-
dí nelze řádně rozpoznat. V tom případě se zobrazí "PCS není k dispozici. Viz uži-
vatelská příručka".
SituaceČinnosti
Když je oblast kolem kamery pokryta ne-
čistotami, vlhkostí (zamlžení, pokrytí kon-
denzací, ledem atd.) nebo jinými
materiály
Použitím stěrače a funkce A/C odstraňte
nečistoty a další ulpělé látky (S.318).
Když je teplota v okolí přední kamery
mimo provozní rozsah, např., když je vo-
zidlo na slunci nebo v extrémně chlad-
ném prostředí
Pokud je přední kamera horká, např. po
parkování na slunečném místě, použijte
systém klimatizace, abyste snížili teplotu
v okolí přední kamery.
Pokud byla použita sluneční clona, když
bylo vozidlo zaparkováno, v závislosti na
jejím typu, sluneční světlo odražené od
povrchu sluneční clony může způsobit,
že teplota přední kamery bude nadměrně
vysoká.
Pokud je přední kamera studená, např.
po parkování v extrémně chladném pro-
středí, použijte systém klimatizace, abys-
te zvýšili teplotu v okolí přední kamery.
Pokud je oblast pře přední kamerou za-
kryta, např., když je otevřena kapota
nebo je na část čelního skla před přední
kamerou nalepena nálepka.Zavřete kapotu, odstraňte nálepku atd.,
abyste překážku odstranili.
Když se zobrazí "Radar PCS se kalibru-
je. Není k dispozici. Viz uživatelská pří-
ručka."Zkontrolujte, zda na radarovém senzoru
a krytu radarového senzoru neulpěly ne-
čistoty a pokud ulpěly, odstraňte je.

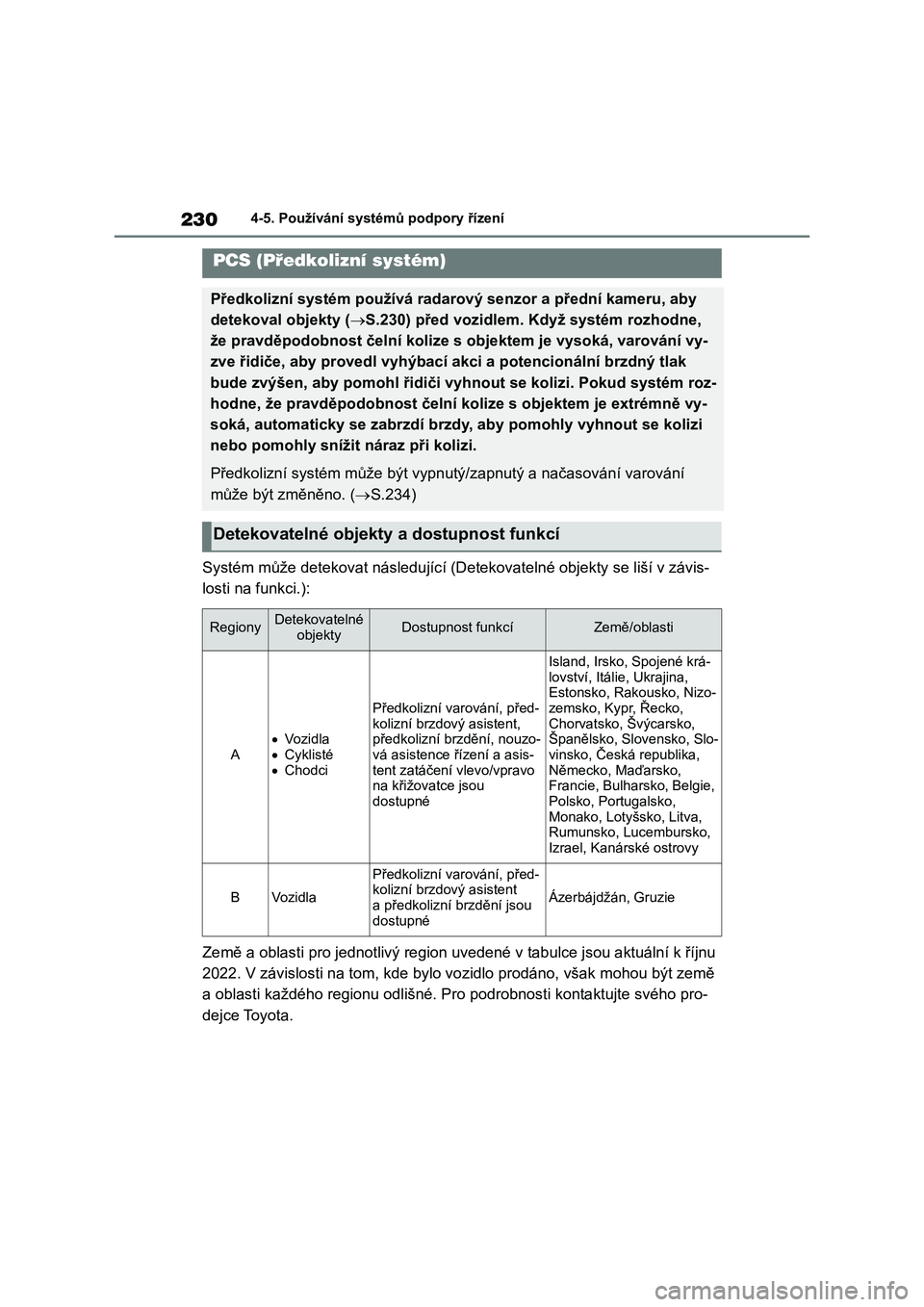

2304-5. Používání systémů podpory řízení
Systém může detekovat následující (Detekovatelné objekty se liší v závis-
losti na funkci.):
Země a oblasti pro jednotlivý region uvedené v tabulce jsou aktuální k říjnu
2022. V závislosti na tom, kde bylo vozidlo prodáno, však mohou být země
a oblasti každého regionu odlišné. Pro podrobnosti kontaktujte svého pro-
dejce Toyota.
PCS (Předkolizní systém)
Předkolizní systém používá radarový senzor a přední kameru, aby
detekoval objekty (S.230) před vozidlem. Když systém rozhodne,
že pravděpodobnost čelní kolize s objektem je vysoká, varování vy-
zve řidiče, aby provedl vyhýbací akci a potencionální brzdný tlak
bude zvýšen, aby pomohl řidiči vyhnout se kolizi. Pokud systém roz-
hodne, že pravděpodobnost čelní kolize s objektem je extrémně vy-
soká, automaticky se zabrzdí brzdy, aby pomohly vyhnout se kolizi
nebo pomohly snížit náraz při kolizi.
Předkolizní systém může být vypnutý/zapnutý a načasování varování
může být změněno. (S.234)
Detekovatelné objekty a dostupnost funkcí
RegionyDetekovatelné
objektyDostupnost funkcíZemě/oblasti
AVozidla
Cyklisté
Chodci
Předkolizní varování, před-
kolizní brzdový asistent,
předkolizní brzdění, nouzo-
vá asistence řízení a asis-
tent zatáčení vlevo/vpravo
na křižovatce jsou
dostupné
Island, Irsko, Spojené krá-
lovství, Itálie, Ukrajina,
Estonsko, Rakousko, Nizo-
zemsko, Kypr, Řecko,
Chorvatsko, Švýcarsko,
Španělsko, Slovensko, Slo-
vinsko, Česká republika,
Německo, Maďarsko,
Francie, Bulharsko, Belgie,
Polsko, Portugalsko,
Monako, Lotyšsko, Litva,
Rumunsko, Lucembursko,
Izrael, Kanárské ostrovy
BVozidla
Předkolizní varování, před-
kolizní brzdový asistent
a předkolizní brzdění jsou
dostupné
Ázerbájdžán, Gruzie

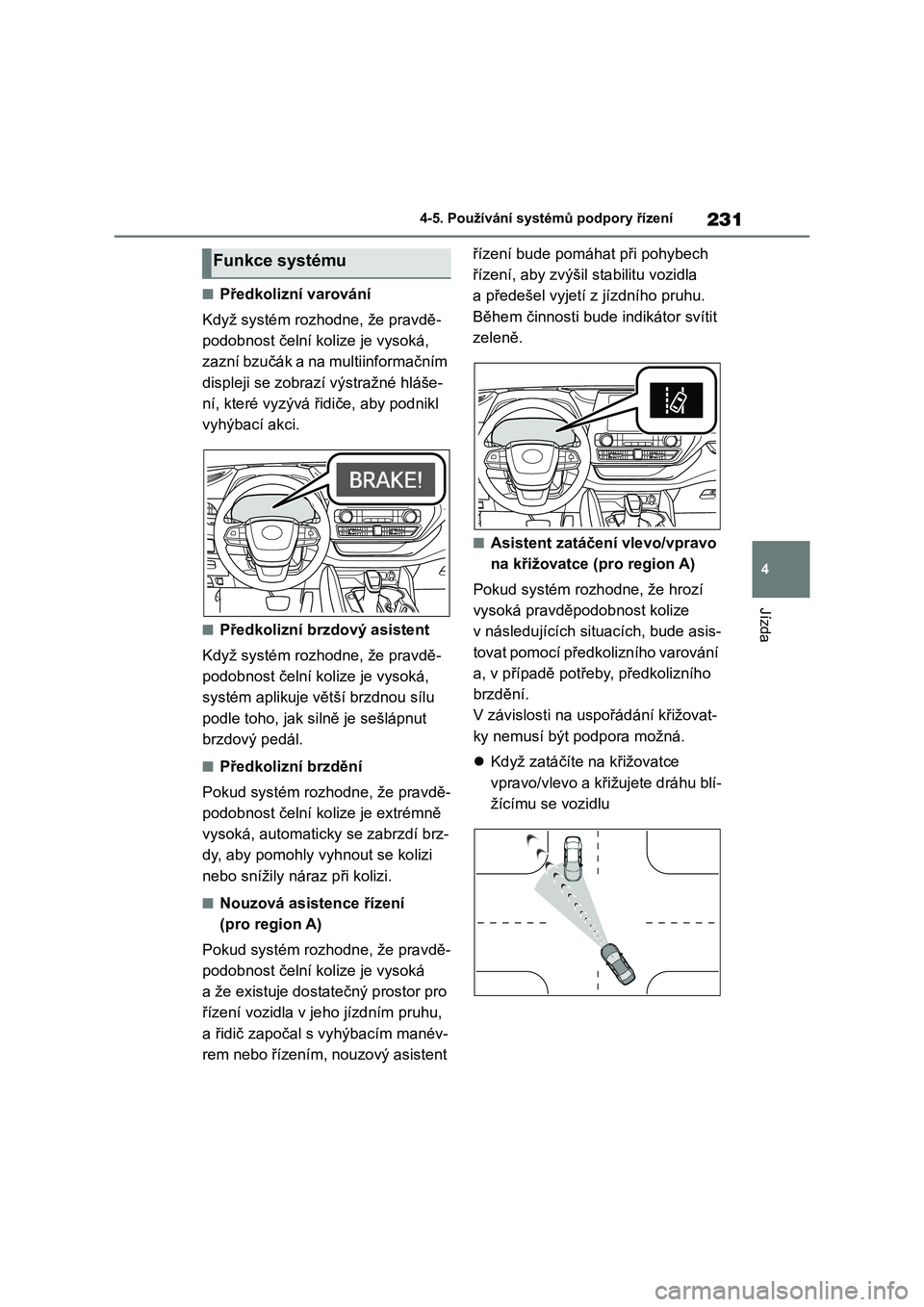

231
4
4-5. Používání systémů podpory řízení
Jízda
■Předkolizní varování
Když systém rozhodne, že pravdě-
podobnost čelní kolize je vysoká,
zazní bzučák a na multiinformačním
displeji se zobrazí výstražné hláše-
ní, které vyzývá řidiče, aby podnikl
vyhýbací akci.
■Předkolizní brzdový asistent
Když systém rozhodne, že pravdě-
podobnost čelní kolize je vysoká,
systém aplikuje větší brzdnou sílu
podle toho, jak silně je sešlápnut
brzdový pedál.
■Předkolizní brzdění
Pokud systém rozhodne, že pravdě-
podobnost čelní kolize je extrémně
vysoká, automaticky se zabrzdí brz-
dy, aby pomohly vyhnout se kolizi
nebo snížily náraz při kolizi.
■Nouzová asistence řízení
(pro region A)
Pokud systém rozhodne, že pravdě-
podobnost čelní kolize je vysoká
a že existuje dostatečný prostor pro
řízení vozidla v je ho jízdním pruhu,
a řidič započal s vyhýbacím manév-
rem nebo řízením, nouzový asistent
řízení bude pomáhat při pohybech
řízení, aby zvýšil stabilitu vozidla
a předešel vyjetí z jízdního pruhu.
Během činnosti bude indikátor svítit
zeleně.
■Asistent zatáčen í vlevo/vpravo
na křižovatce (pro region A)
Pokud systém rozh odne, že hrozí
vysoká pravděpodobnost kolize
v následujících situacích, bude asis-
tovat pomocí předkolizního varování
a, v případě potřeby, předkolizního
brzdění.
V závislosti na us pořádání křižovat-
ky nemusí být podpora možná.
 Když zatáčíte na křižovatce
vpravo/vlevo a kři žujete dráhu blí-
žícímu se vozidlu
Funkce systému

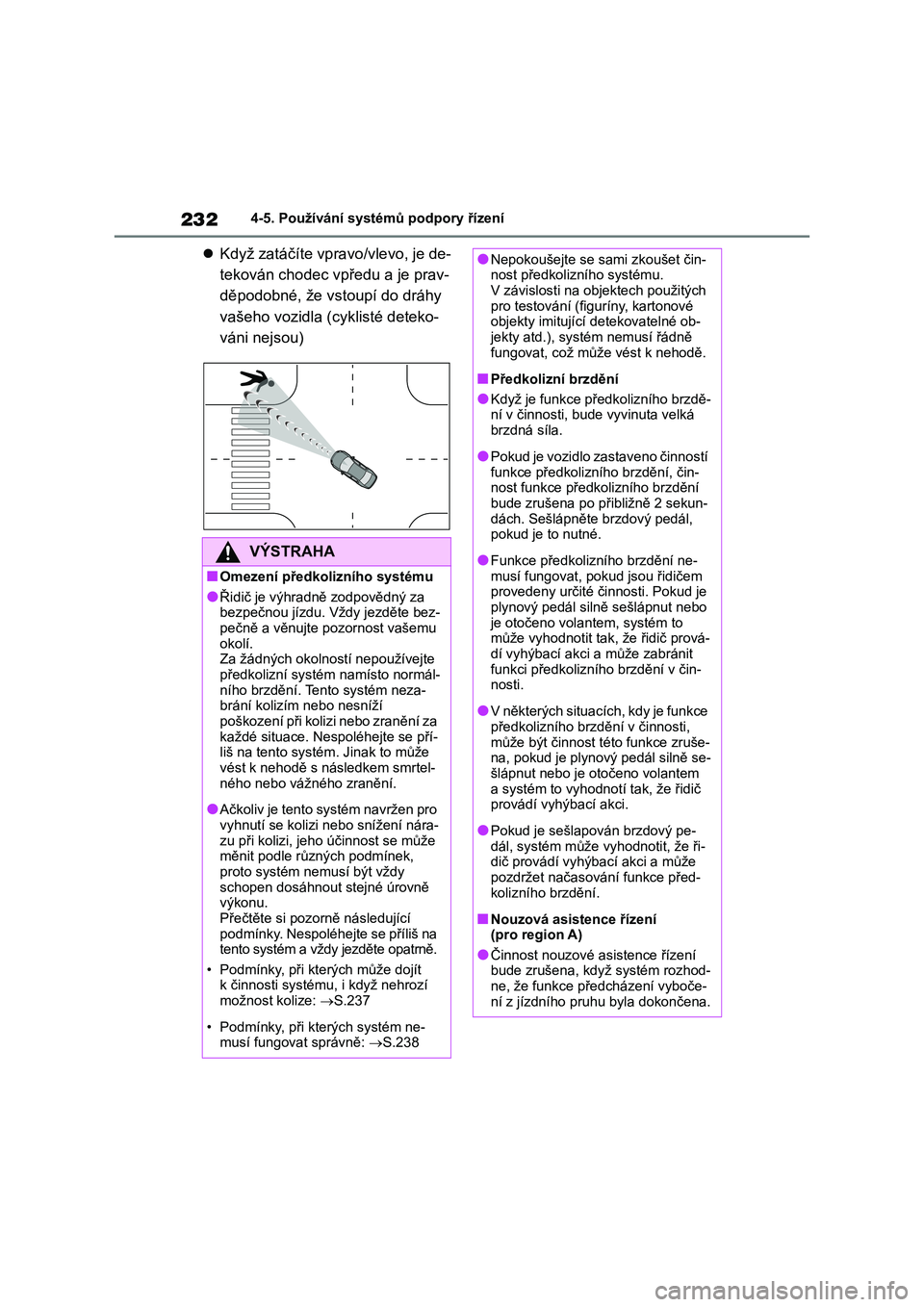

2324-5. Používání systémů podpory řízení
Když zatáčíte vpravo/vlevo, je de-
tekován chodec vpředu a je prav-
děpodobné, že vstoupí do dráhy
vašeho vozidla ( cyklisté deteko-
váni nejsou)
VÝSTRAHA
■Omezení předkolizního systému
●Řidič je výhradně zodpovědný za
bezpečnou jízdu. Vždy jezděte bez- pečně a věnujte pozornost vašemu
okolí.
Za žádných okolností nepoužívejte předkolizní systém namísto normál-
ního brzdění. Tento systém neza-
brání kolizím nebo nesníží poškození při kolizi nebo zranění za
každé situace. Nespoléhejte se pří-
liš na tento systém . Jinak to může vést k nehodě s následkem smrtel-
ného nebo vážného zranění.
●Ačkoliv je tento systém navržen pro
vyhnutí se kolizi nebo snížení nára-
zu při kolizi, jeho účinnost se může měnit podle různých podmínek,
proto systém nemusí být vždy
schopen dosáhnout stejné úrovně výkonu.
Přečtěte si pozorně následující
podmínky. Nespoléhejte se příliš na tento systém a vždy jezděte opatrně.
• Podmínky, při kterých může dojít
k činnosti systému, i když nehrozí možnost kolize: S.237
• Podmínky, při k terých systém ne- musí fungovat správně: S.238
●Nepokoušejte se sami zkoušet čin- nost předkolizního systému.
V závislosti na objektech použitých
pro testování (figuríny, kartonové objekty imitujíc í detekovatelné ob-
jekty atd.), sys tém nemusí řádně
fungovat, což mů že vést k nehodě.
■Předkolizní brzdění
●Když je funkce předkolizního brzdě- ní v činnosti, bude vyvinuta velká
brzdná síla.
●Pokud je vozidlo zastaveno činností
funkce předkolizního brzdění, čin-
nost funkce předkolizního brzdění bude zrušena po př ibližně 2 sekun-
dách. Sešlápněte brzdový pedál,
pokud je to nutné.
●Funkce předkolizního brzdění ne-
musí fungovat, pokud jsou řidičem provedeny určité činnosti. Pokud je
plynový pedál silně sešlápnut nebo
je otočeno vola ntem, systém to může vyhodnotit tak , že řidič prová-
dí vyhýbací akci a může zabránit
funkci předkolizního brzdění v čin- nosti.
●V některých situacích, kdy je funkce předkolizního brzdění v činnosti,
může být činnost této funkce zruše-
na, pokud je plynový pedál silně se- šlápnut nebo je otočeno volantem
a systém to vyhodnot í tak, že řidič
provádí vyhýbací akci.
●Pokud je sešlapován brzdový pe-
dál, systém může vyhodnotit, že ři- dič provádí vyhýbací akci a může
pozdržet načasování funkce před-
kolizního brzdění.
■Nouzová asistence řízení
(pro region A)
●Činnost nouzové asistence řízení bude zrušena, když systém rozhod-
ne, že funkce předcházení vyboče-
ní z jízdního pruhu byla dokončena.

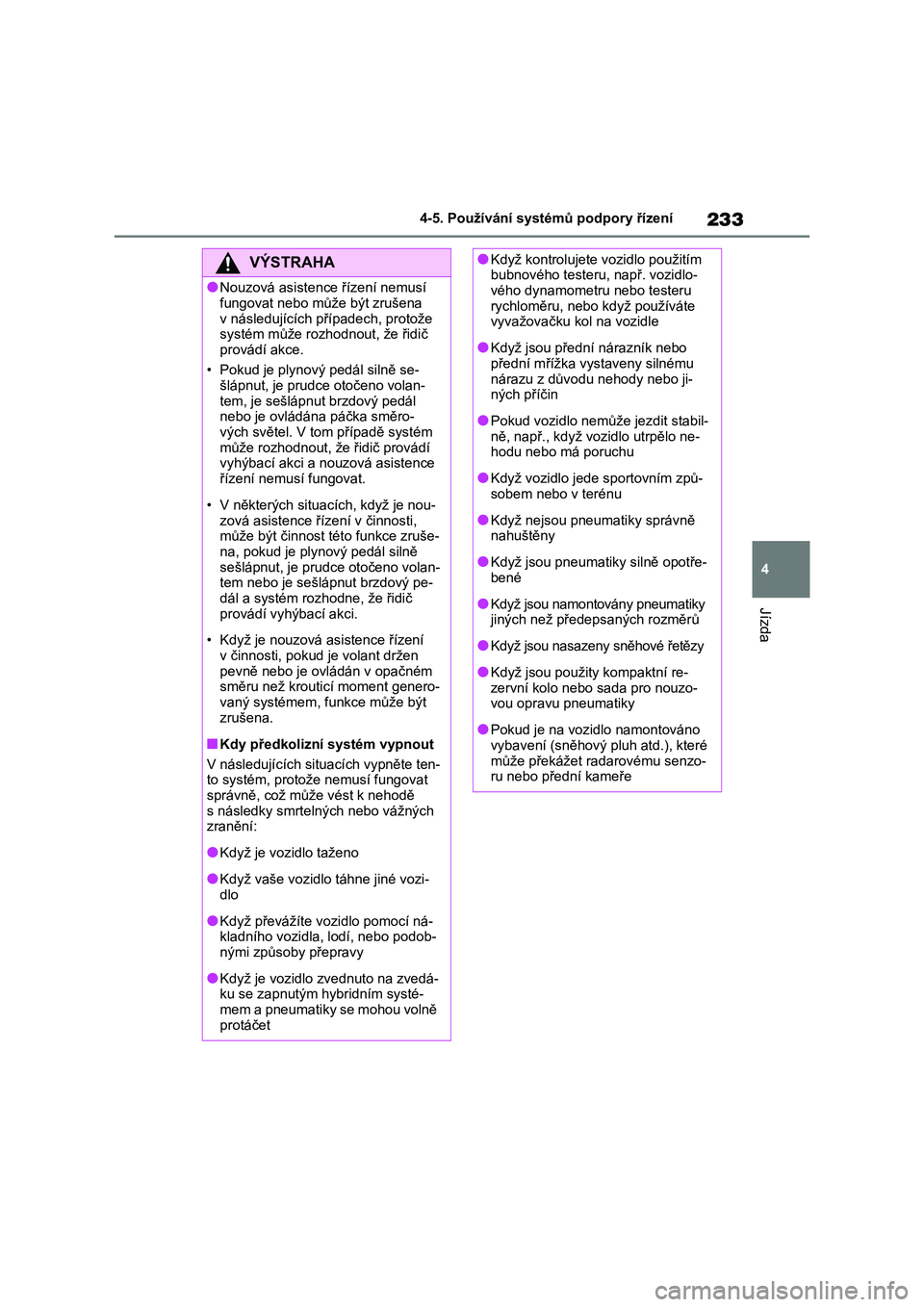

233
4
4-5. Používání systémů podpory řízení
Jízda
VÝSTRAHA
●Nouzová asistence řízení nemusí
fungovat nebo může být zrušena
v následujících případech, protože systém může rozhodnout, že řidič
provádí akce.
• Pokud je plynový pedál silně se- šlápnut, je prudce otočeno volan-
tem, je sešlápnut brzdový pedál
nebo je ovládána páčka směro-
vých světel. V tom případě systém může rozhodnout, že řidič provádí
vyhýbací akci a nou zová asistence
řízení nemusí fungovat.
• V některých situacích, když je nou-
zová asistence říz ení v činnosti, může být činnost té to funkce zruše-
na, pokud je plynový pedál silně
sešlápnut, je prudce otočeno volan- tem nebo je sešlápnut brzdový pe-
dál a systém rozhodne, že řidič
provádí vyhýbací akci.
• Když je nouzová asistence řízení
v činnosti, pokud je volant držen pevně nebo je ovládán v opačném
směru než krouticí moment genero-
vaný systémem, funkce může být zrušena.
■Kdy předkolizní systém vypnout
V následujících situacích vypněte ten-
to systém, protože nemusí fungovat
správně, což může vést k nehodě s následky smrteln ých nebo vážných
zranění:
●Když je vozidlo taženo
●Když vaše vozidlo táhne jiné vozi- dlo
●Když převážíte vozidlo pomocí ná-kladního vozidla, lodí, nebo podob-
nými způsoby přepravy
●Když je vozidlo zvednuto na zvedá-
ku se zapnutým hybridním systé-
mem a pneumatiky se mohou volně protáčet
●Když kontrolujete vozidlo použitím bubnového testeru, např. vozidlo-
vého dynamometru nebo testeru
rychloměru, nebo když používáte vyvažovačku kol na vozidle
●Když jsou přední n árazník nebo přední mřížka vystaveny silnému
nárazu z důvodu nehody nebo ji-
ných příčin
●Pokud vozidlo nemů že jezdit stabil-
ně, např., když vozidlo utrpělo ne- hodu nebo má poruchu
●Když vozidlo jede sportovním způ-sobem nebo v terénu
●Když nejsou pneumatiky správně nahuštěny
●Když jsou pneumatiky silně opotře-bené
●Když jsou namontovány pneumatiky jiných než předepsaných rozměrů
●Když jsou nasazeny sněhové řetězy
●Když jsou použity kompaktní re-
zervní kolo nebo sada pro nouzo- vou opravu pneumatiky
●Pokud je na vozidlo namontováno vybavení (sněhový pluh atd.), které
může překážet ra darovému senzo-
ru nebo přední kameře

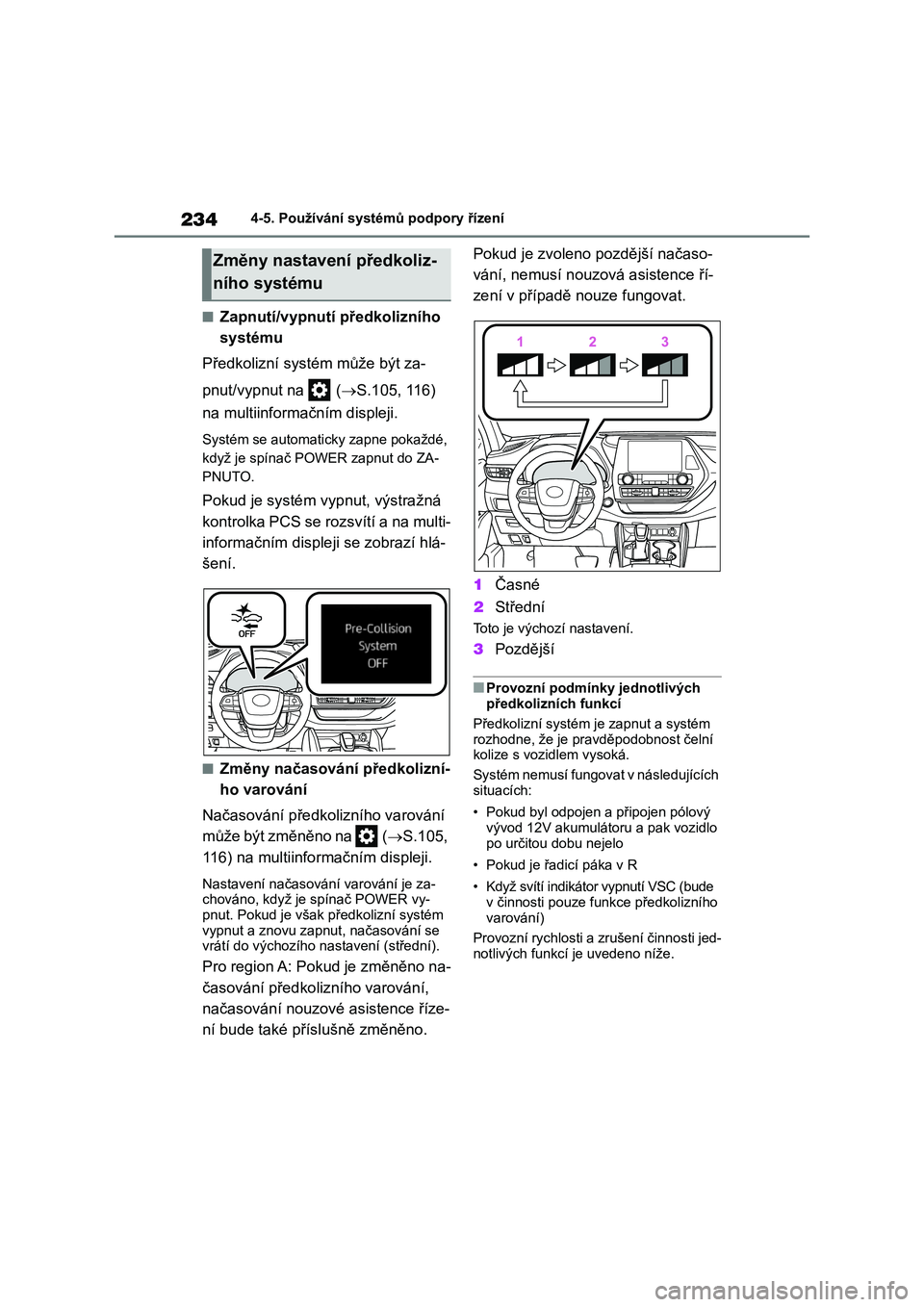

2344-5. Používání systémů podpory řízení
■Zapnutí/vypnutí předkolizního
systému
Předkolizní systém může být za-
pnut/vypnut na ( S.105, 116)
na multiinformač ním displeji.
Systém se automaticky zapne pokaždé,
když je spínač POWER zapnut do ZA-
PNUTO.
Pokud je systém vypnut, výstražná
kontrolka PCS se rozsvítí a na multi-
informačním disple ji se zobrazí hlá-
šení.
■Změny načasování předkolizní-
ho varování
Načasování předkolizního varování
může být změněno na ( S.105,
116) na multiinfo rmačním displeji.
Nastavení načasování varování je za-
chováno, když je spínač POWER vy-
pnut. Pokud je však předkolizní systém vypnut a znovu zapnut, načasování se
vrátí do výchozího nastavení (střední).
Pro region A: Pokud je změněno na-
časování předkolizního varování,
načasování nouzové asistence říze-
ní bude také příslušně změněno.
Pokud je zvoleno pozdější načaso-
vání, nemusí nouzo vá asistence ří-
zení v případě nouze fungovat.
1 Časné
2 Střední
Toto je výchozí nastavení.
3Pozdější
■Provozní podmínky jednotlivých
předkolizních funkcí
Předkolizní systém j e zapnut a systém
rozhodne, že je pravděpodobnost čelní
kolize s vozidlem vysoká.
Systém nemusí fungovat v následujících
situacích:
• Pokud byl odpojen a připojen pólový
vývod 12V akumuláto ru a pak vozidlo
po určitou dobu nejelo
• Pokud je řadicí páka v R
• Když svítí indikát or vypnutí VSC (bude
v činnosti pouze funkce předkolizního
varování)
Provozní rychlosti a zrušení činnosti jed-
notlivých funkcí je uvedeno níže.
Změny nastavení předkoliz-
ního systému

235
4 4-5. Používání systémů podpory řízení
Jízda

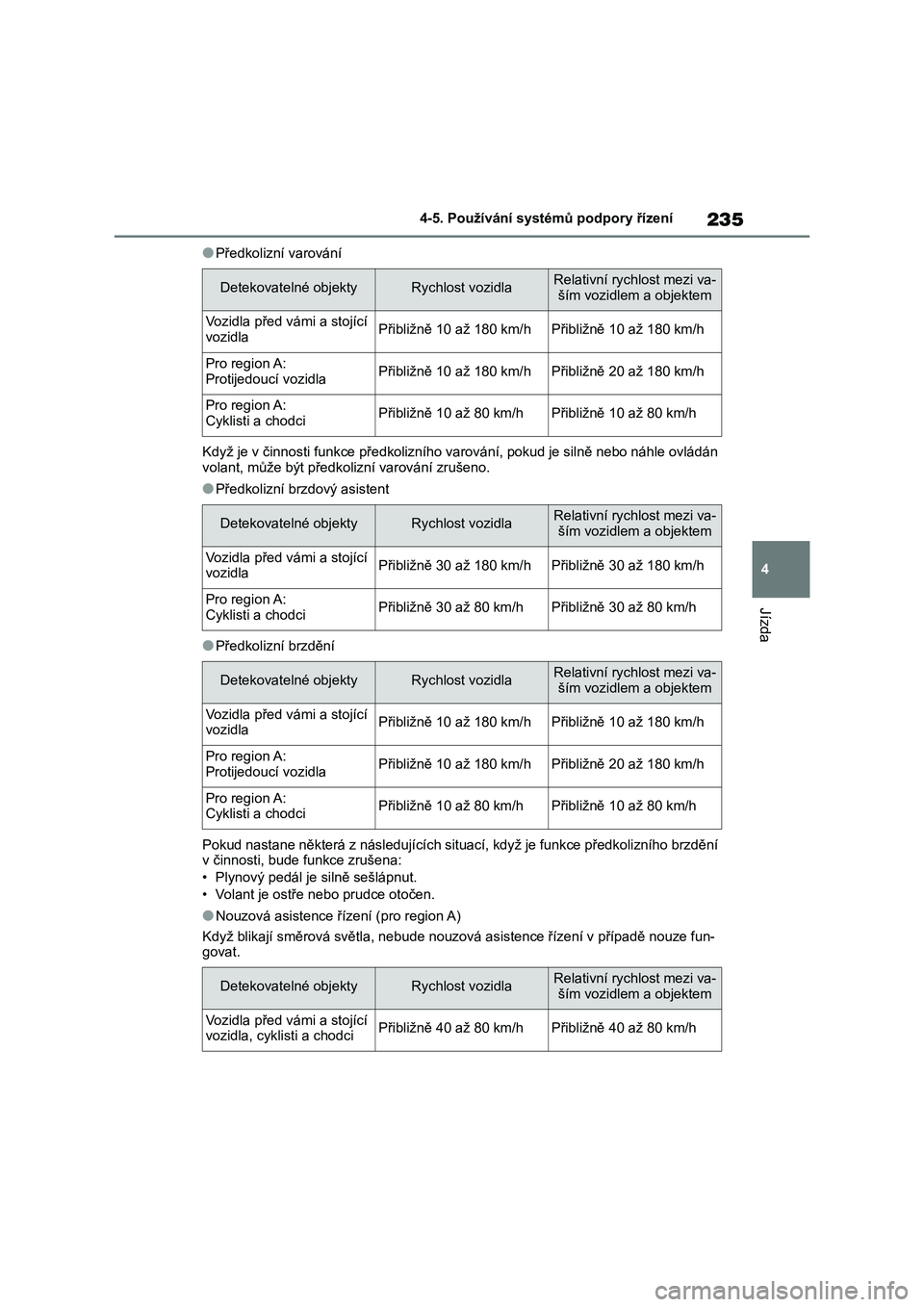

●Předkolizní varování
Když je v činnosti funkce předkolizního varování, pokud je silně nebo náhle ovládán
volant, může být předkolizní varování zrušeno.
●Předkolizní brzdový asistent
●Předkolizní brzdění
Pokud nastane některá z následujících situací, když je funkce předkolizního brzdění
v činnosti, bude funkce zrušena:
• Plynový pedál je silně sešlápnut.
• Volant je ostře nebo prudce otočen.
●Nouzová asistence řízení (pro region A)
Když blikají směrová světla, nebude nouzová asistence řízení v případě nouze fun-
govat.
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
Vozidla před vámi a stojící
vozidlaPřibližně 10 až 180 km/hPřibližně 10 až 180 km/h
Pro region A:
Protijedoucí vozidlaPřibližně 10 až 180 km/hPřibližně 20 až 180 km/h
Pro region A:
Cyklisti a chodciPřibližně 10 až 80 km/hPřibližně 10 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
Vozidla před vámi a stojící
vozidlaPřibližně 30 až 180 km/hPřibližně 30 až 180 km/h
Pro region A:
Cyklisti a chodciPřibližně 30 až 80 km/hPřibližně 30 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
Vozidla před vámi a stojící
vozidlaPřibližně 10 až 180 km/hPřibližně 10 až 180 km/h
Pro region A:
Protijedoucí vozidlaPřibližně 10 až 180 km/hPřibližně 20 až 180 km/h
Pro region A:
Cyklisti a chodciPřibližně 10 až 80 km/hPřibližně 10 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
Vozidla před vámi a stojící
vozidla, cyklisti a chodciPřibližně 40 až 80 km/hPřibližně 40 až 80 km/h

2364-5. Používání systémů podpory řízení

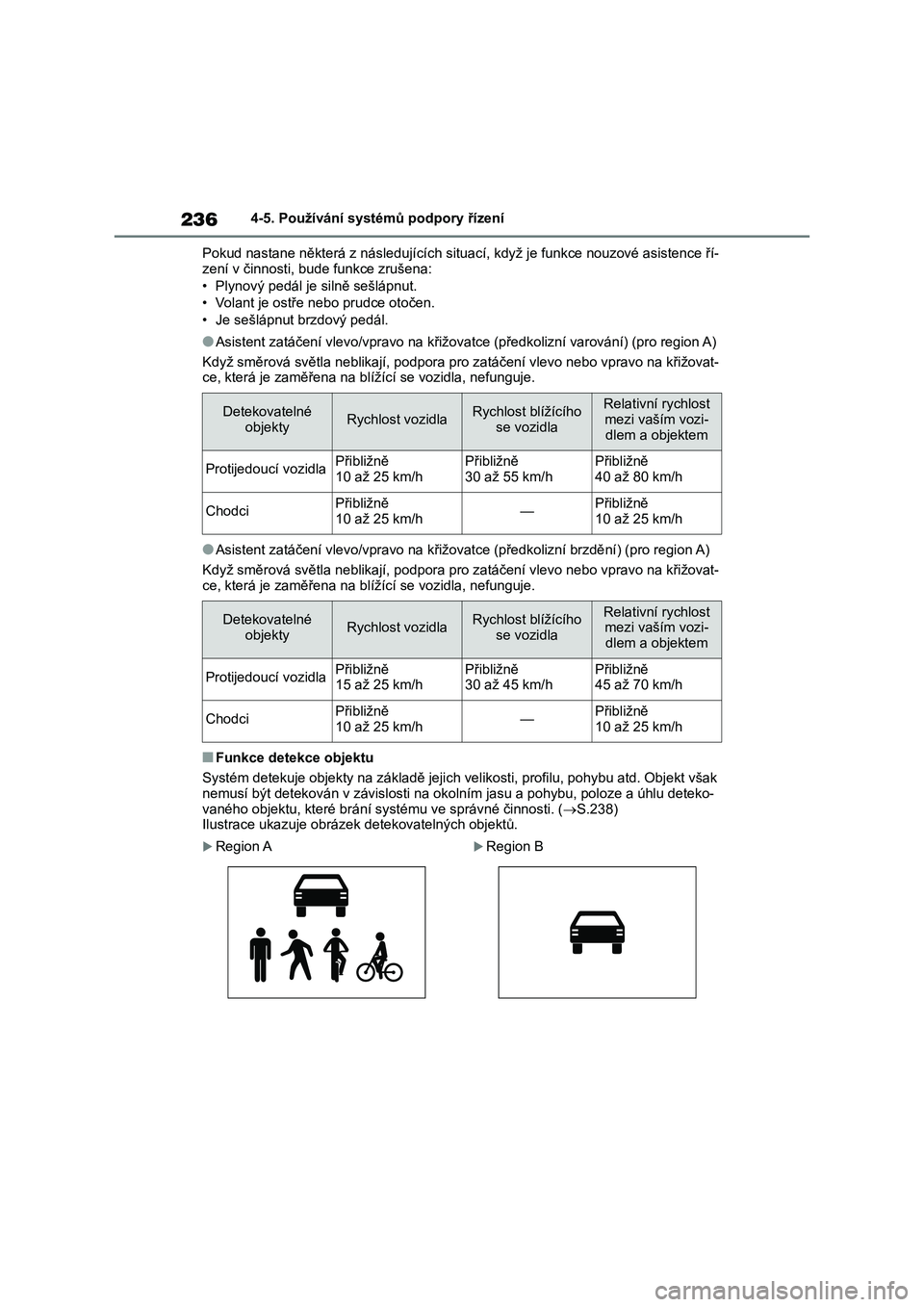

Pokud nastane některá z následu jících situací, když je funkce nouzové asistence ří-
zení v činnosti, bude funkce zrušena:
• Plynový pedál je silně sešlápnut.
• Volant je ostře nebo prudce otočen.
• Je sešlápnut brzdový pedál.
●Asistent zatáčení vlevo/vpravo na křižovatce (předkolizní varování) (pro region A)
Když směrová světla ne blikají, podpora pro zatáčení vlevo nebo vpravo na křižovat- ce, která je zaměřena na bl ížící se vozidla, nefunguje.
●Asistent zatáčení vlevo/vpravo na křižovatce (předkolizní brzdění) (pro region A)
Když směrová světla ne blikají, podpora pro zatáčení vlevo nebo vpravo na křižovat-
ce, která je zaměřena na bl ížící se vozidla, nefunguje.
■Funkce detekce objektu
Systém detekuje objekty na zákl adě jejich velikosti, profilu, pohybu atd. Objekt však
nemusí být detekován v závislost i na okolním jasu a pohybu, poloze a úhlu deteko-
vaného objektu, které brání syst ému ve správné činnosti. (S.238) Ilustrace ukazuje obrázek detekovatelných objektů.
Region ARegion B
Detekovatelné
objektyRychlost vozidlaRychlost blížícího
se vozidla
Relativní rychlost mezi vaším vozi-
dlem a objektem
Protijedoucí vozidlaPřibližně
10 až 25 km/h
Přibližně
30 až 55 km/h
Přibližně
40 až 80 km/h
ChodciPřibližně
10 až 25 km/h—Přibližně
10 až 25 km/h
Detekovatelné
objektyRychlost vozidlaRychlost blížícího
se vozidla
Relativní rychlost
mezi vaším vozi- dlem a objektem
Protijedoucí vozidlaPřibližně 15 až 25 km/hPřibližně 30 až 45 km/hPřibližně 45 až 70 km/h
ChodciPřibližně 10 až 25 km/h—Přibližně 10 až 25 km/h

237
4
4-5. Používání systémů podpory řízení
Jízda

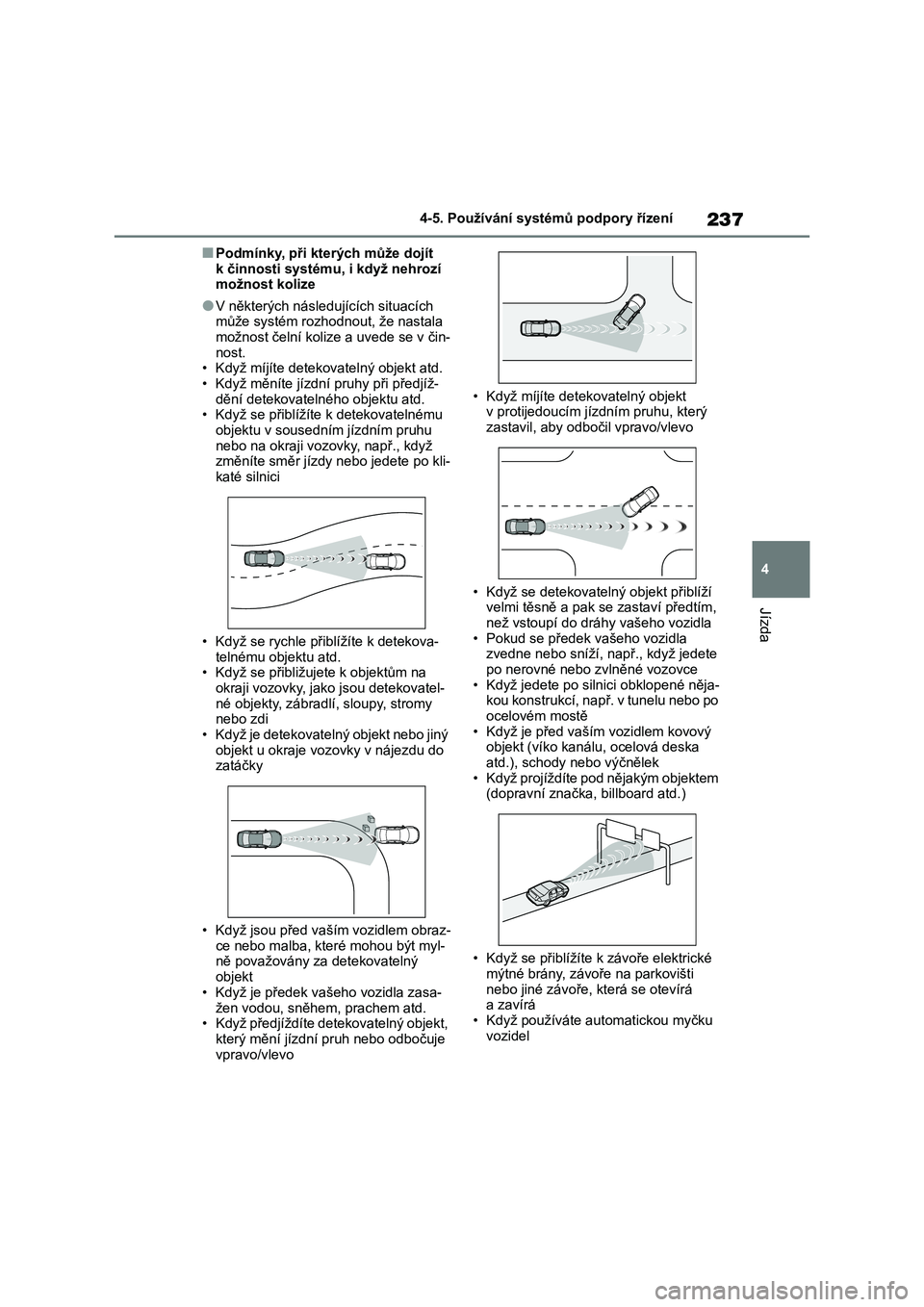

■Podmínky, při kterých může dojít
k činnosti systému, i když nehrozí možnost kolize
●V některých následujících situacích může systém rozhodno ut, že nastala
možnost čelní kolize a uvede se v čin-
nost. • Když míjíte detekov atelný objekt atd.
• Když měníte jízdní pruhy při předjíž-
dění detekovatelného objektu atd. • Když se přiblížíte k detekovatelnému
objektu v sousedním jízdním pruhu
nebo na okraji vozovky, např., když změníte směr jízdy nebo jedete po kli-
katé silnici
• Když se rychle přiblížíte k detekova-
telnému objektu atd.
• Když se přibližujete k objektům na okraji vozovky, jako jsou detekovatel-
né objekty, zábradlí, sloupy, stromy
nebo zdi • Když je detekovatelný objekt nebo jiný
objekt u okraje vo zovky v nájezdu do
zatáčky
• Když jsou před vaší m vozidlem obraz-
ce nebo malba, které mohou být myl- ně považovány za detekovatelný
objekt
• Když je předek vašeho vozidla zasa-
žen vodou, sněhem, prachem atd. • Když předjíždíte detekovatelný objekt,
který mění jízdní pruh nebo odbočuje
vpravo/vlevo
• Když míjíte detekovatelný objekt
v protijedoucím jízdním pruhu, který zastavil, aby odbočil vpravo/vlevo
• Když se detekovatelný objekt přiblíží velmi těsně a pak se zastaví předtím,
než vstoupí do dráhy vašeho vozidla
• Pokud se předek vašeho vozidla zvedne nebo sníží, např., když jedete
po nerovné nebo zvlněné vozovce
• Když jedete po silnici obklopené něja- kou konstrukcí, např. v tunelu nebo po
ocelovém mostě
• Když je před vaší m vozidlem kovový objekt (víko kanálu, ocelová deska
atd.), schody nebo výčnělek
• Když projíždíte pod nějakým objektem (dopravní značka, billboard atd.)
• Když se přiblížíte k závoře elektrické mýtné brány, závoře na parkovišti
nebo jiné závoře, která se otevírá
a zavírá
• Když používáte aut omatickou myčku vozidel

2384-5. Používání systémů podpory řízení

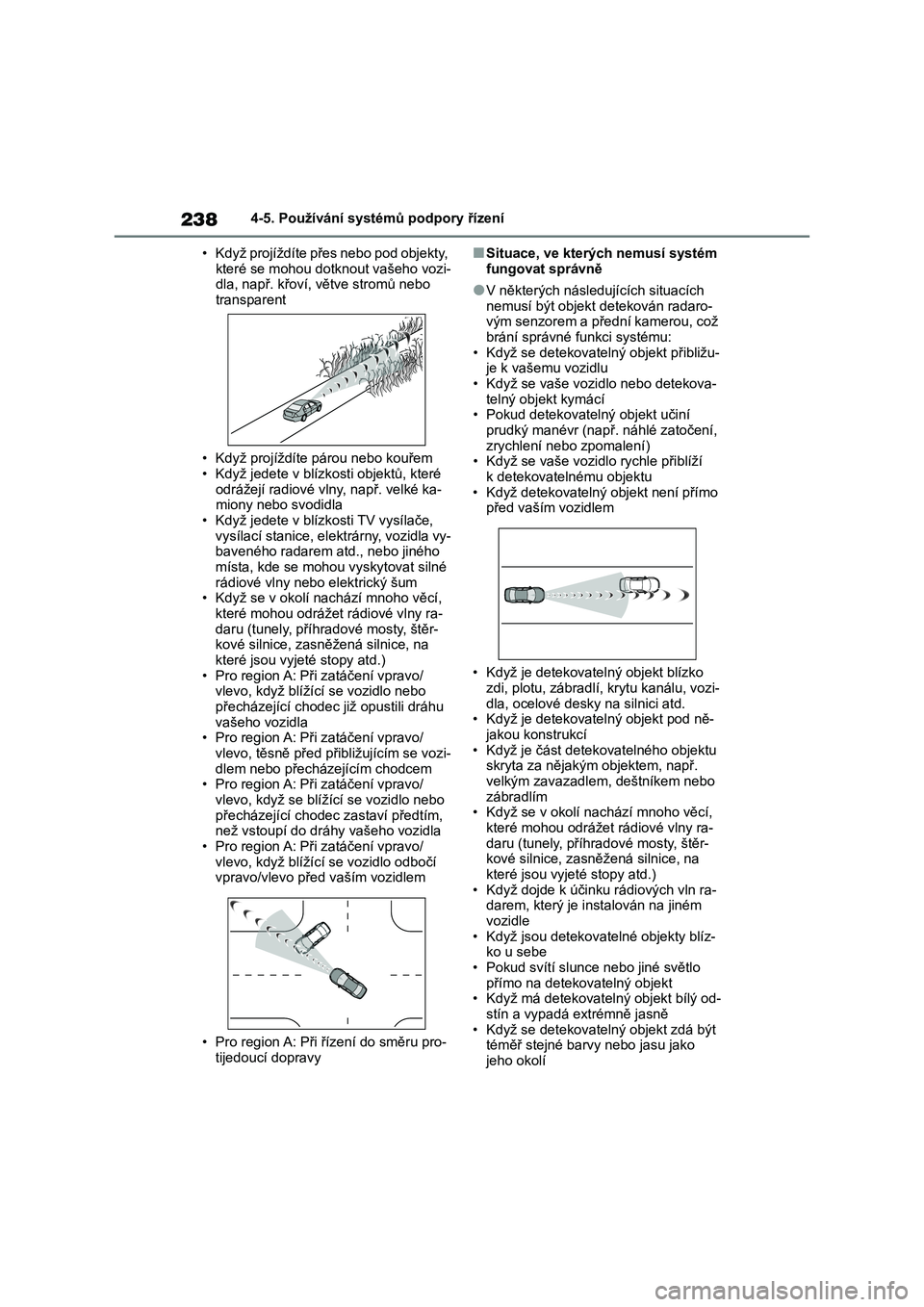

• Když projíždíte přes nebo pod objekty,
které se mohou dotk nout vašeho vozi- dla, např. křoví, větve stromů nebo
transparent
• Když projíždíte párou nebo kouřem • Když jedete v blízko sti objektů, které
odrážejí radiové vlny, např. velké ka-
miony nebo svodidla • Když jedete v blí zkosti TV vysílače,
vysílací stanice, elektrárny, vozidla vy-
baveného radarem atd., nebo jiného místa, kde se mohou vyskytovat silné
rádiové vlny nebo elektrický šum
• Když se v okolí nachází mnoho věcí, které mohou odrážet rádiové vlny ra-
daru (tunely, příhradové mosty, štěr-
kové silnice, zasněžená silnice, na které jsou vyjeté stopy atd.)
• Pro region A: Při zatáčení vpravo/
vlevo, když blížící se vozidlo nebo přecházející chodec již opustili dráhu
vašeho vozidla
• Pro region A: Při zatáčení vpravo/ vlevo, těsně před přibližujícím se vozi-
dlem nebo přecházejícím chodcem
• Pro region A: Při zatáčení vpravo/ vlevo, když se blíží cí se vozidlo nebo
přecházející chodec zastaví předtím,
než vstoupí do dráh y vašeho vozidla • Pro region A: Při zatáčení vpravo/
vlevo, když blížící se vozidlo odbočí
vpravo/vlevo před vaším vozidlem
• Pro region A: Při řízení do směru pro-
tijedoucí dopravy
■Situace, ve kterých nemusí systém
fungovat správně
●V některých následujících situacích
nemusí být objekt de tekován radaro- vým senzorem a přední kamerou, což
brání správné funkci systému:
• Když se detekovatelný objekt přibližu- je k vašemu vozidlu
• Když se vaše vozidlo nebo detekova-
telný objekt kymácí • Pokud detekovatelný objekt učiní
prudký manévr (např. náhlé zatočení,
zrychlení nebo zpomalení) • Když se vaše vozidl o rychle přiblíží
k detekovatelnému objektu
• Když detekovatelný objekt není přímo před vaším vozidlem
• Když je detekovatel ný objekt blízko zdi, plotu, záb radlí, krytu kanálu, vozi-
dla, ocelové de sky na silnici atd.
• Když je detekovat elný objekt pod ně- jakou konstrukcí
• Když je část detekovatelného objektu
skryta za nějakým o bjektem, např. velkým zavazadlem, deštníkem nebo
zábradlím
• Když se v okolí nachází mnoho věcí, které mohou odrážet rádiové vlny ra-
daru (tunely, příhradové mosty, štěr-
kové silnice, zasněžená silnice, na které jsou vyjet é stopy atd.)
• Když dojde k účinku rádiových vln ra-
darem, který je instalován na jiném vozidle
• Když jsou detekovatelné objekty blíz-
ko u sebe
• Pokud svítí slunce nebo jiné světlo přímo na detekovatelný objekt
• Když má detekovatelný objekt bílý od-
stín a vypadá extrémně jasně • Když se detekovatelný objekt zdá být
téměř stejné barvy nebo jasu jako
jeho okolí
