Page 371 of 600

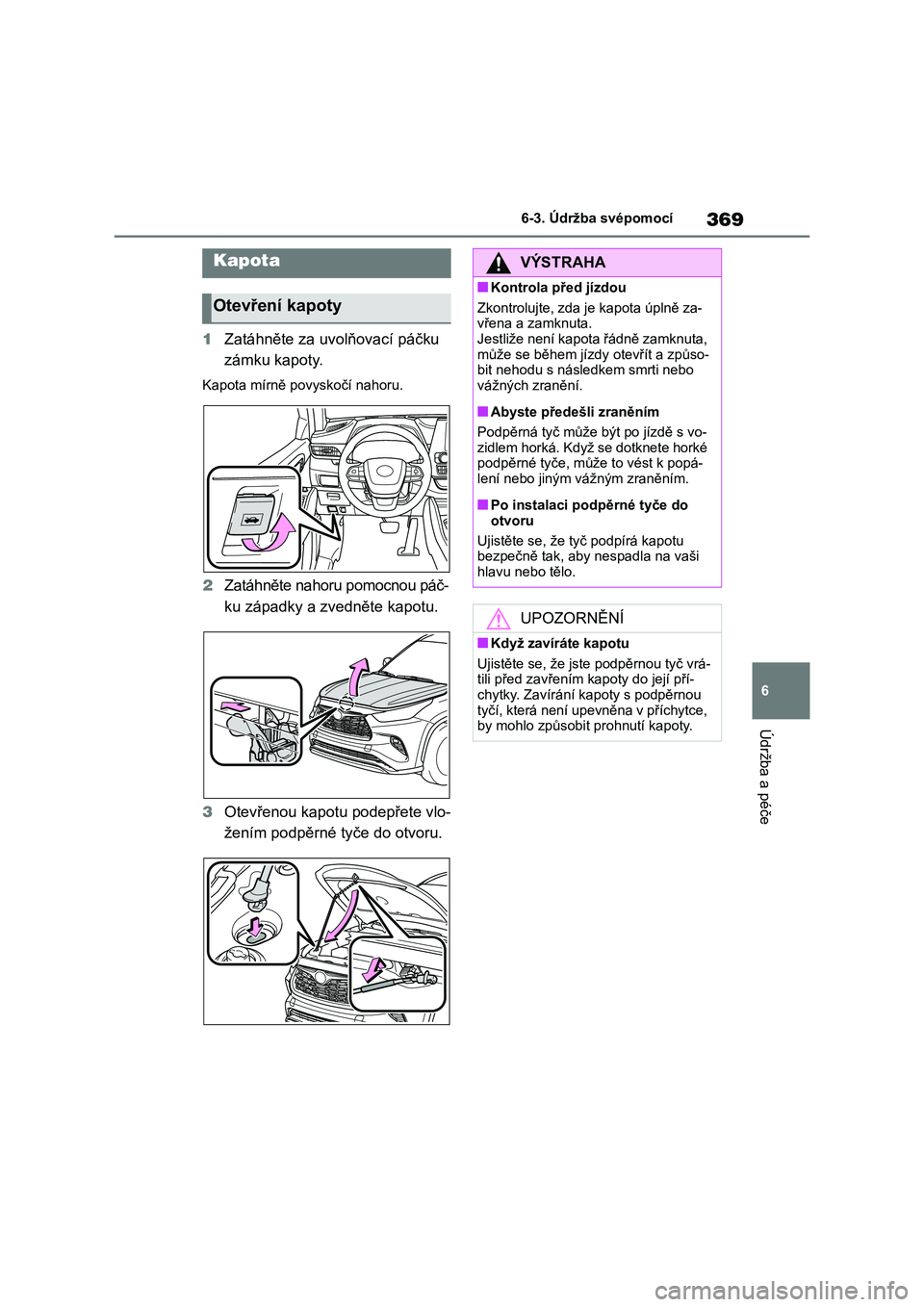

369
6
6-3. Údržba svépomocí
Údržba a péče
1 Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
2 Zatáhněte nahoru pomocnou páč-
ku západky a zvedněte kapotu.
3 Otevřenou kapotu podepřete vlo-
žením podpěrné tyče do otvoru.
Kapota
Otevření kapoty
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda j e kapota úplně za-
vřena a zamknuta. Jestliže není kapota řádně zamknuta,
může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■Abyste předešli zraněním
Podpěrná tyč může být po jízdě s vo- zidlem horká. Když se dotknete horké
podpěrné tyče, může to vést k popá-
lení nebo jiným v ážným zraněním.
■Po instalaci podpěrné tyče do
otvoru
Ujistěte se, že t yč podpírá kapotu
bezpečně tak, aby nespadla na vaši
hlavu nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že js te podpěrnou tyč vrá-
tili před zavřením kapoty do její pří- chytky. Zavírání k apoty s podpěrnou
tyčí, která není upevněna v příchytce,
by mohlo způsobit prohnutí kapoty.
Page 372 of 600

3706-3. Údržba svépomocí
■Vpředu■Vzadu

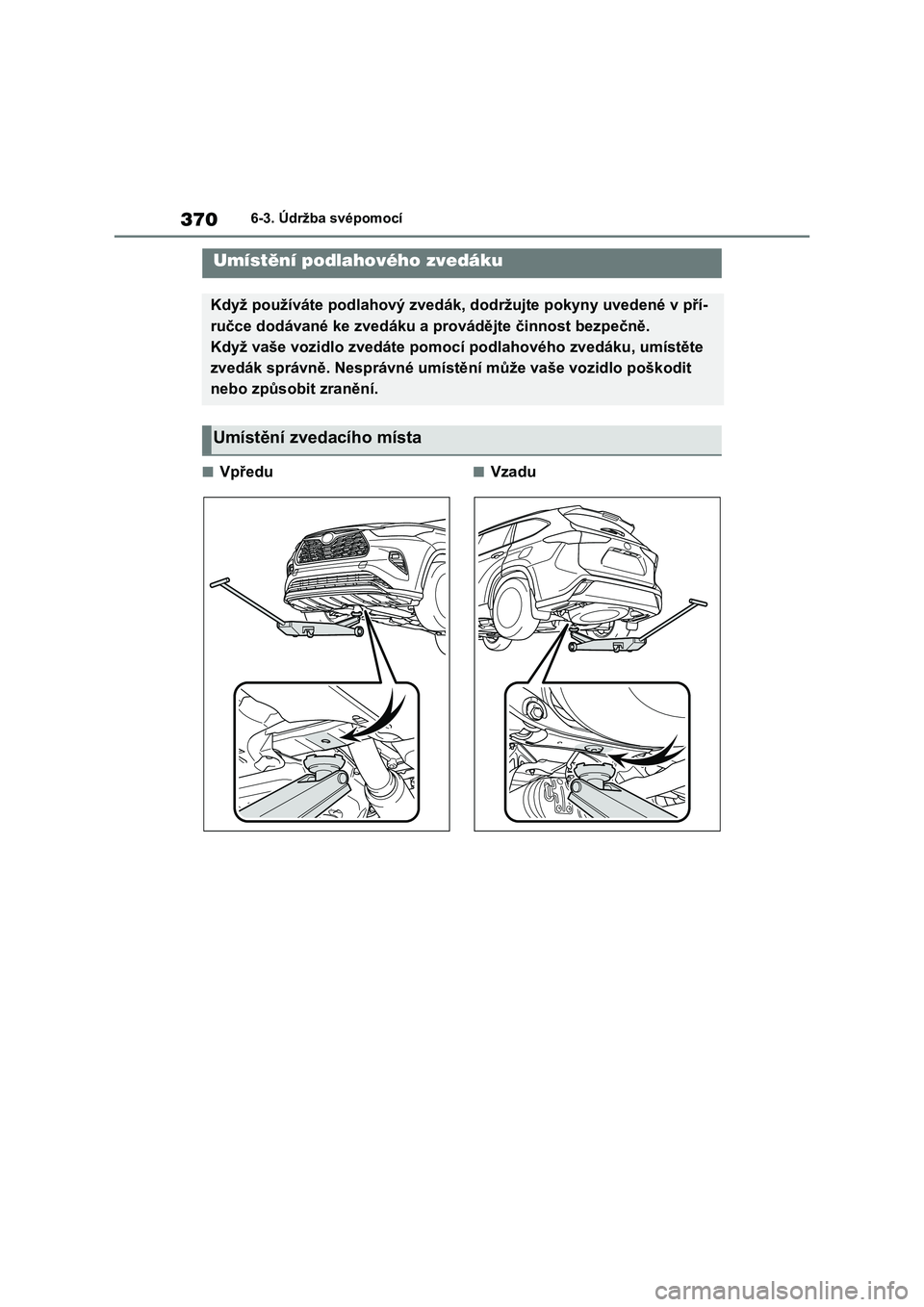

Umístění podlahového zvedáku
Když používáte podlahový zvedák, dodržujte pokyny uvedené v pří-
ručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidl o zvedáte pomocí podlahového zvedáku, umístěte
zvedák správně. Nesprávné umístě ní může vaše vozidlo poškodit
nebo způsobit zranění.
Umístění zvedacího místa
Page 373 of 600

371
6
6-3. Údržba svépomocí
Údržba a péče

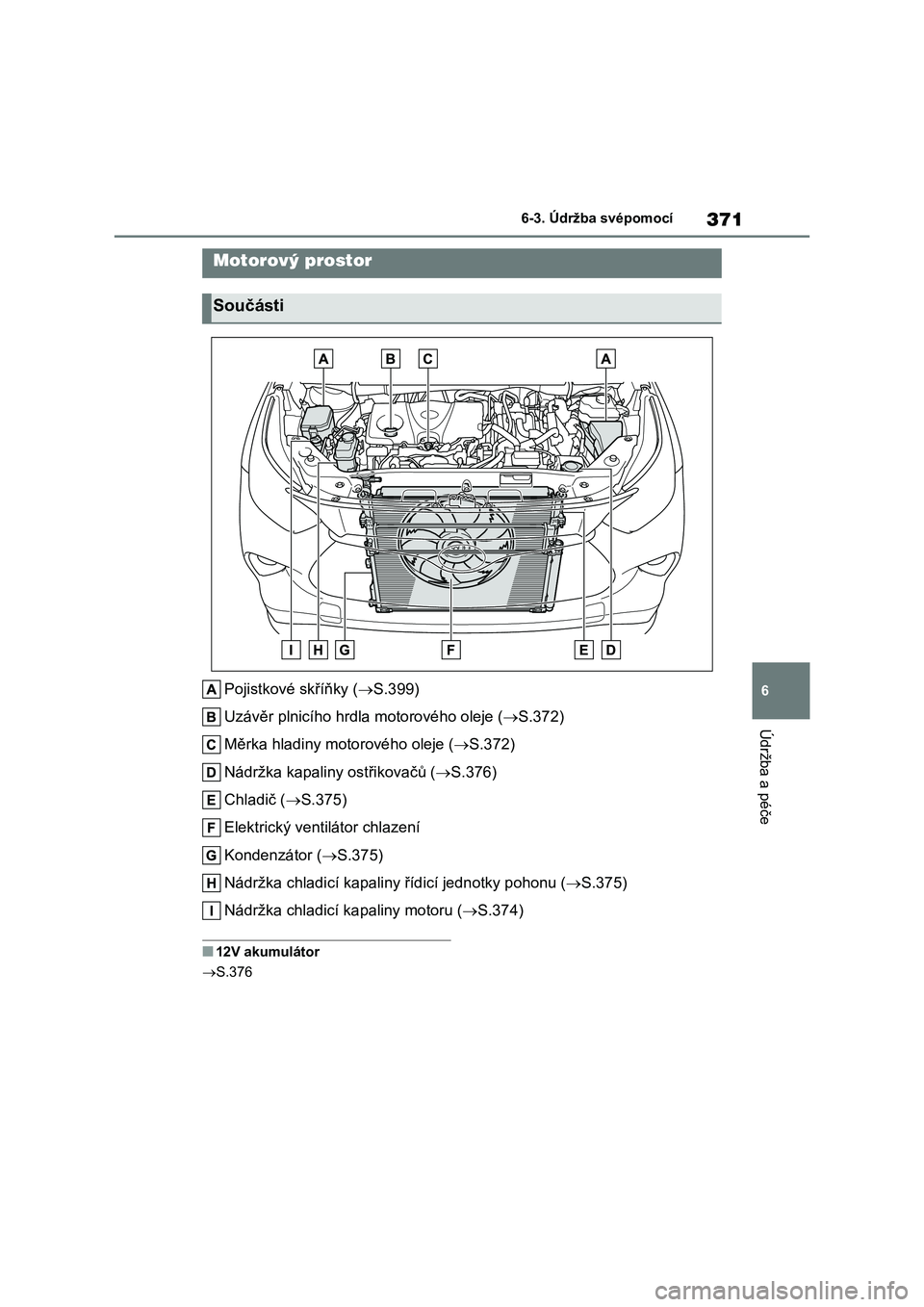

Pojistkové skříňky ( S.399)
Uzávěr plnicího hrdla motorového oleje ( S.372)
Měrka hladiny motorového oleje ( S.372)
Nádržka kapaliny ostřikovačů ( S.376)
Chladič ( S.375)
Elektrický ventilátor chlazení
Kondenzátor ( S.375)
Nádržka chladicí kapaliny řídicí jednotky pohonu ( S.375)
Nádržka chladicí k apaliny motoru (S.374)
■12V akumulátor
S.376
Motorový prostor
Součásti
Page 374 of 600

3726-3. Údržba svépomocí

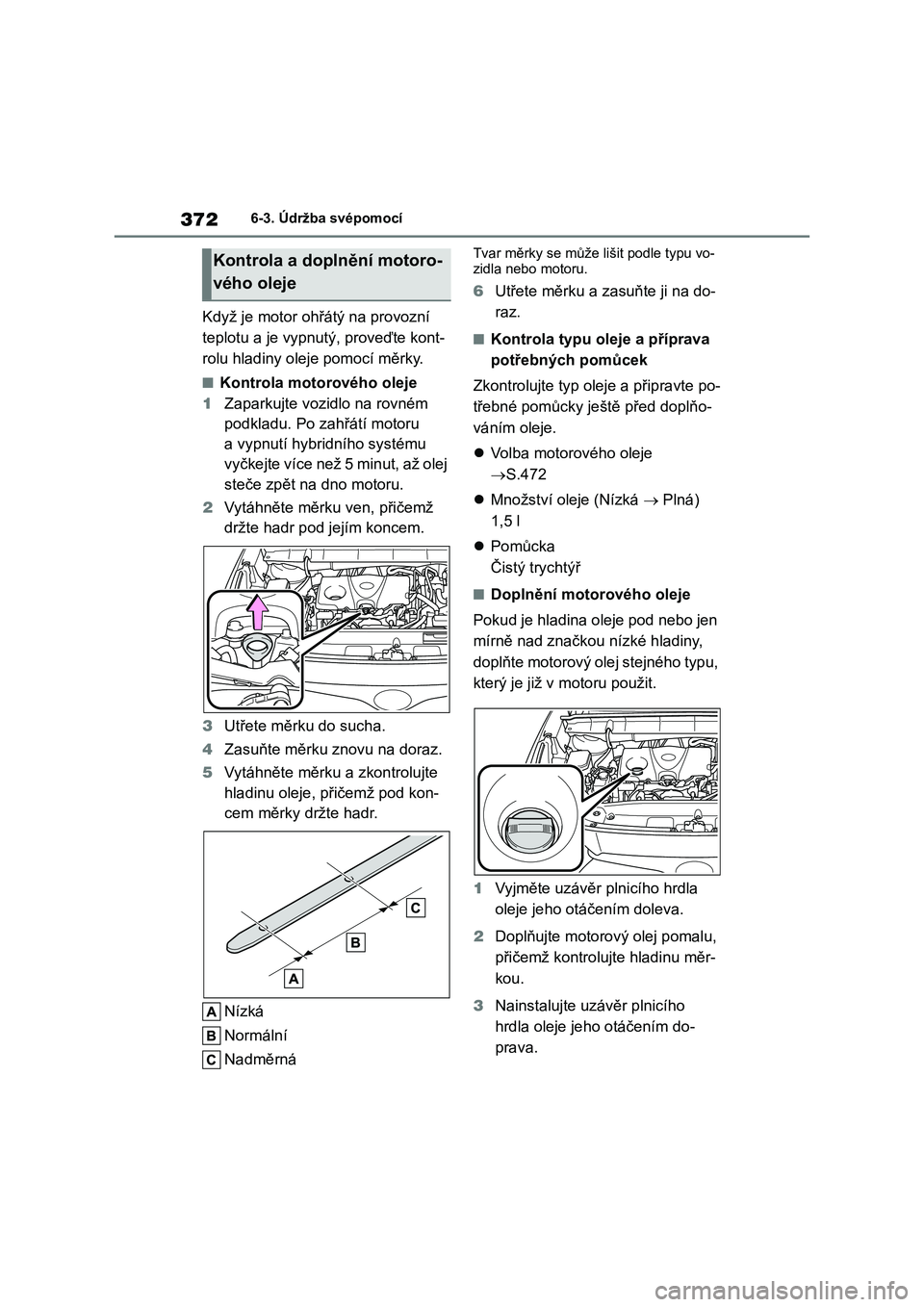

Když je motor ohřátý na provozní
teplotu a je vypnutý, proveďte kont-
rolu hladiny ole je pomocí měrky.
■Kontrola motorového oleje
1 Zaparkujte vozidlo na rovném
podkladu. Po zahřátí motoru
a vypnutí hybridního systému
vyčkejte více než 5 minut, až olej
steče zpět na dno motoru.
2 Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
3 Utřete měrku do sucha.
4 Zasuňte měrku znovu na doraz.
5 Vytáhněte měrku a zkontrolujte
hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vo-
zidla nebo motoru.
6 Utřete měrku a zasuňte ji na do-
raz.
■Kontrola typu oleje a příprava
potřebných pomůcek
Zkontrolujte typ oleje a připravte po-
třebné pomůcky ještě před doplňo-
váním oleje.
Volba motorového oleje
S.472
Množství oleje (Nízká Plná)
1,5 l
Pomůcka
Čistý trychtýř
■Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen
mírně nad značkou nízké hladiny,
doplňte motorový ole j stejného typu,
který je již v motoru použit.
1 Vyjměte uzávěr plnicího hrdla
oleje jeho otáčením doleva.
2 Doplňujte motorový olej pomalu,
přičemž kontrolujte hladinu měr-
kou.
3 Nainstalujte uzávěr plnicího
hrdla oleje jeho otáčením do-
prava.
Kontrola a doplnění motoro-
vého oleje
Page 375 of 600

373
6
6-3. Údržba svépomocí
Údržba a péče

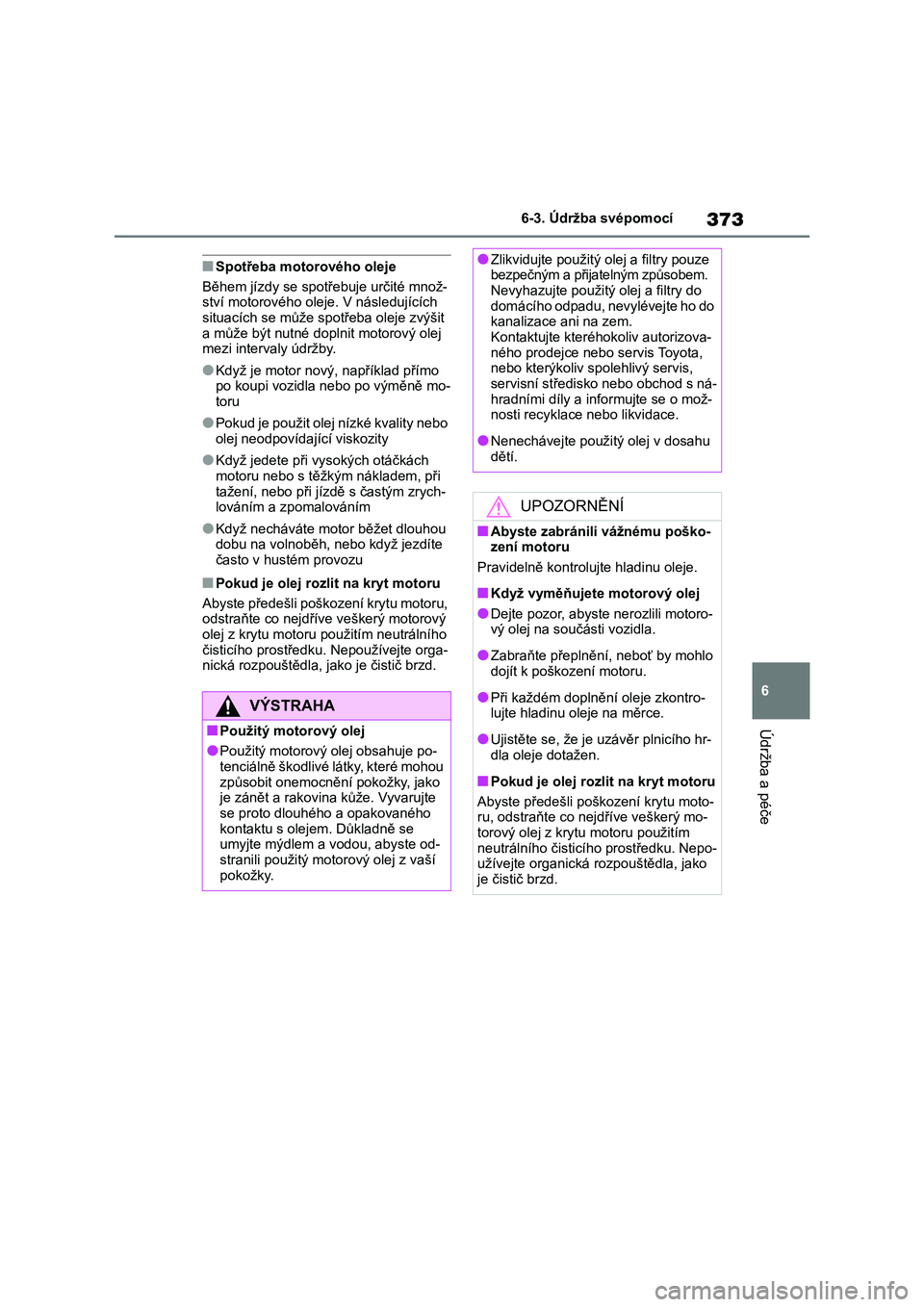

■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množ-
ství motorového olej e. V následujících
situacích se může s potřeba oleje zvýšit a může být nutné doplnit motorový olej
mezi intervaly údržby.
●Když je motor nový, například přímo
po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo
olej neodpovídající viskozity
●Když jedete při v ysokých otáčkách
motoru nebo s těžkým nákladem, při tažení, nebo při jízdě s častým zrych-
lováním a zpomalováním
●Když necháváte motor běžet dlouhou
dobu na volnoběh, nebo když jezdíte
často v hustém provozu
■Pokud je olej rozlit na kryt motoru
Abyste předešli poško zení krytu motoru,
odstraňte co nejdříve veškerý motorový
olej z krytu motoru použitím neutrálního čisticího prostředku. Nepoužívejte orga-
nická rozpouštědla, jako je čistič brzd.
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje po- tenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako
je zánět a rakovina kůže. Vyvarujte se proto dlouhého a opakovaného
kontaktu s olejem. Důkladně se
umyjte mýdlem a vo dou, abyste od- stranili použitý motorový olej z vaší
pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijate lným způsobem.
Nevyhazujte použitý olej a filtry do
domácího odpadu, nevylévejte ho do kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis,
servisní středisko nebo obchod s ná-
hradními díly a in formujte se o mož- nosti recyklace nebo likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poško-
zení motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motoro- vý olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
●Při každém doplněn í oleje zkontro- lujte hladinu oleje na měrce.
●Ujistěte se, že je u závěr plnicího hr- dla oleje dotažen.
■Pokud je olej rozlit na kryt motoru
Abyste předešli poškození krytu moto-
ru, odstraňte co nejdříve veškerý mo-
torový olej z krytu motoru použitím neutrálního čisticí ho prostředku. Nepo-
užívejte organická rozpouštědla, jako
je čistič brzd.
Page 376 of 600

3746-3. Údržba svépomocí

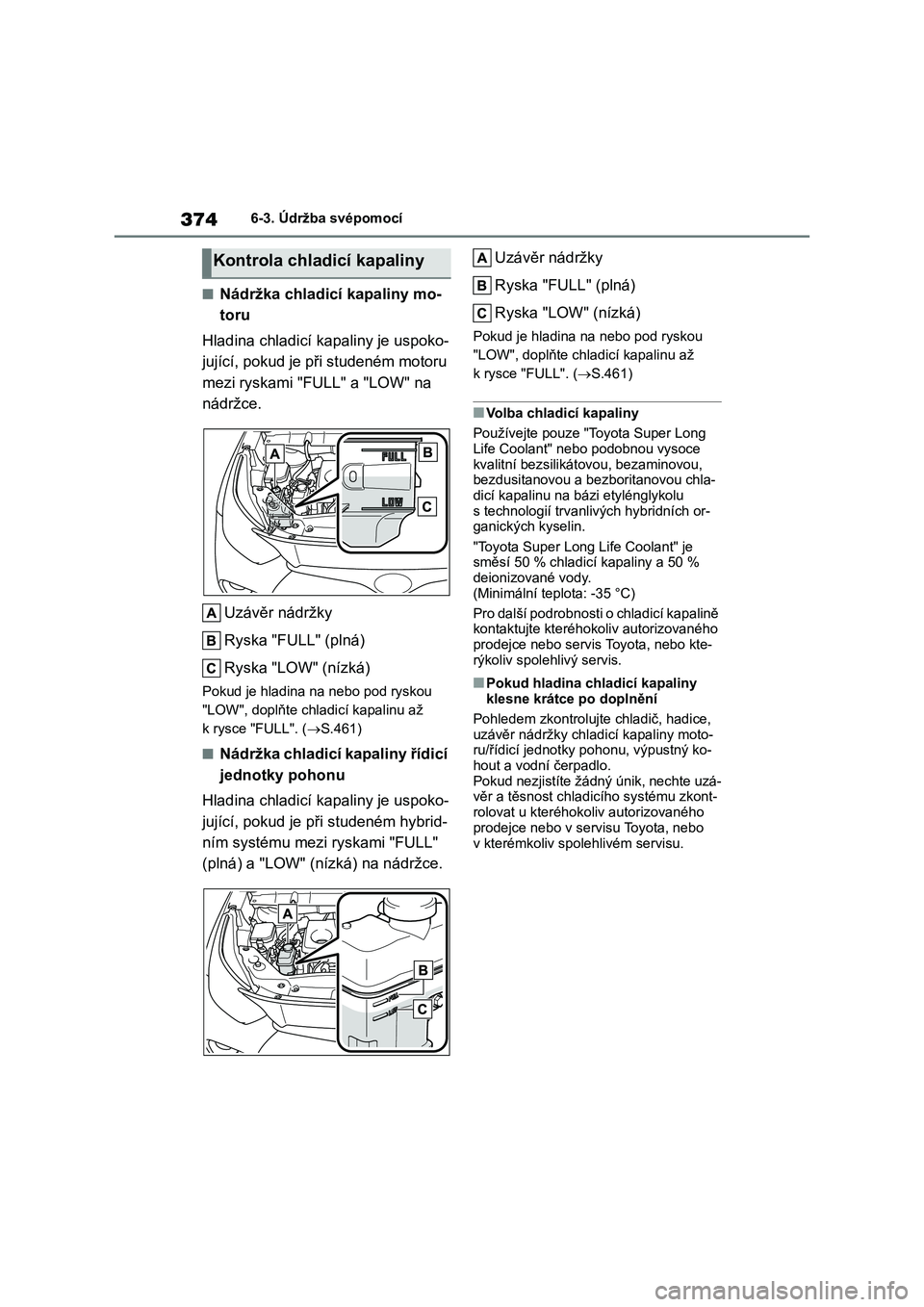

■Nádržka chladicí kapaliny mo-
toru
Hladina chladicí kapaliny je uspoko-
jující, pokud je při studeném motoru
mezi ryskami "FULL" a "LOW" na
nádržce.
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou
"LOW", doplňte chladicí kapalinu až
k rysce "FULL". ( S.461)
■Nádržka chladicí kapaliny řídicí
jednotky pohonu
Hladina chladicí kapaliny je uspoko-
jující, pokud je p ři studeném hybrid-
ním systému mezi ryskami "FULL"
(plná) a "LOW" (nízká) na nádržce.
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou
"LOW", doplňte chladicí kapalinu až
k rysce "FULL". ( S.461)
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long
Life Coolant" nebo podobnou vysoce
kvalitní bezsilikáto vou, bezaminovou, bezdusitanovou a bez boritanovou chla-
dicí kapalinu na bázi etylénglykolu
s technologií trvanli vých hybridních or- ganických kyselin.
"Toyota Super Long Life Coolant" je
směsí 50 % chladicí kapaliny a 50 % deionizované vody.
(Minimální teplota: -35 °C)
Pro další podrobnosti o chladicí kapalině kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis.
■Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice,
uzávěr nádržky chladi cí kapaliny moto- ru/řídicí jednotky pohonu, výpustný ko-
hout a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte uzá- věr a těsnost chladi cího systému zkont-
rolovat u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
Kontrola chladicí kapaliny
Page 377 of 600

375
6
6-3. Údržba svépomocí
Údržba a péče

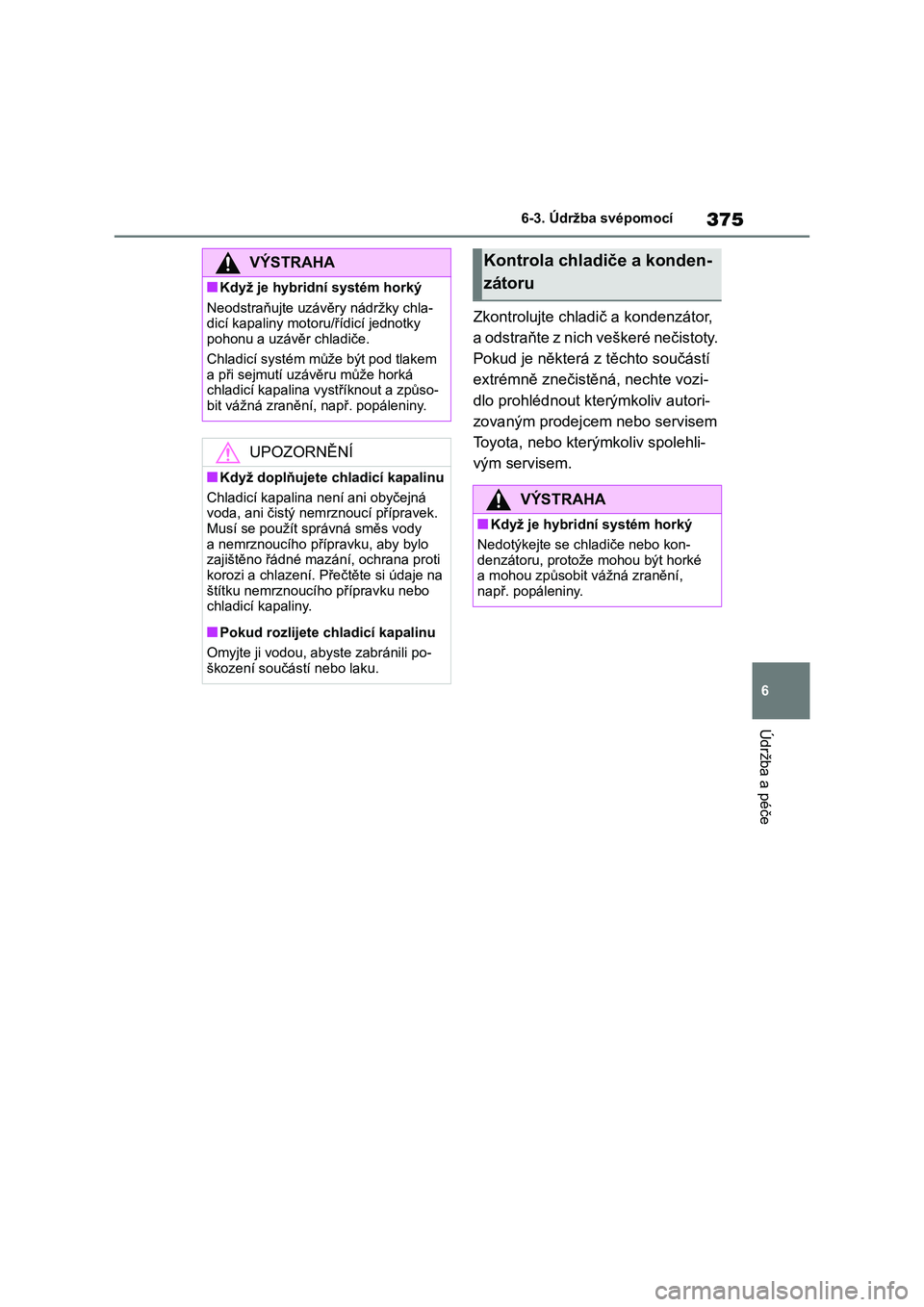

Zkontrolujte chladi č a kondenzátor,
a odstraňte z nich veškeré nečistoty.
Pokud je některá z těchto součástí
extrémně znečistěn á, nechte vozi-
dlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kter ýmkoliv spolehli-
vým servisem.
VÝSTRAHA
■Když je hybridní systém horký
Neodstraňujte uzávěry nádržky chla-
dicí kapaliny motoru/řídicí jednotky pohonu a uzávěr chladiče.
Chladicí systém může být pod tlakem
a při sejmutí uzáv ěru může horká chladicí kapalina vy stříknout a způso-
bit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná
voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípr avku, aby bylo
zajištěno řádné mazání, ochrana proti
korozi a chlazení. P řečtěte si údaje na štítku nemrznoucího přípravku nebo
chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili po-
škození součástí nebo laku.
Kontrola chladiče a konden-
zátoru
VÝSTRAHA
■Když je hybridní systém horký
Nedotýkejte se chl adiče nebo kon-
denzátoru, protože mohou být horké a mohou způsobit vážná zranění,
např. popáleniny.
Page 378 of 600

3766-3. Údržba svépomocí

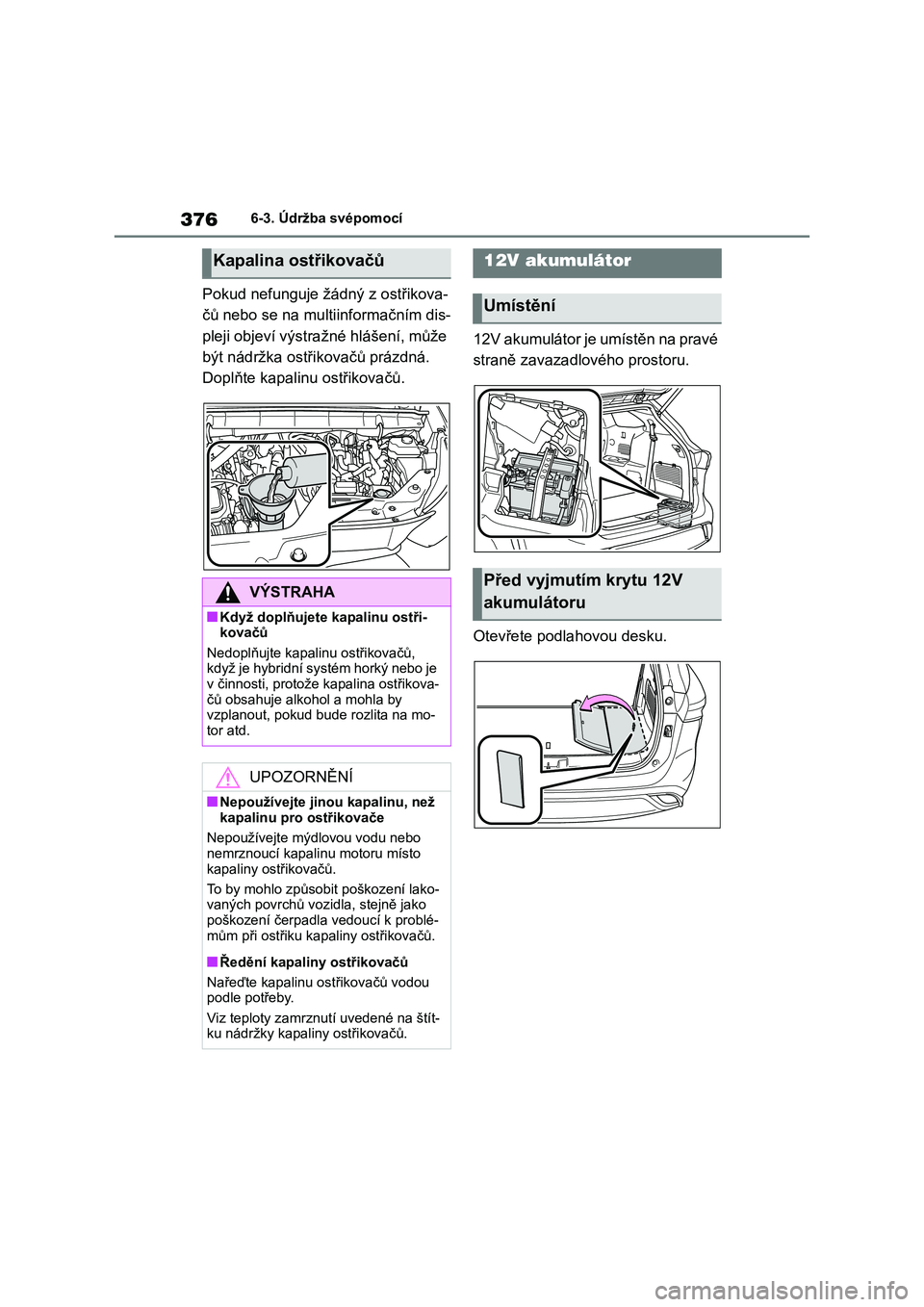

Pokud nefunguje žádný z ostřikova-
čů nebo se na multiinformačním dis-
pleji objeví výstraž né hlášení, může
být nádržka ostřikovačů prázdná.
Doplňte kapalinu ostřikovačů.
12V akumulátor je umístěn na pravé
straně zavazadlového prostoru.
Otevřete podlahovou desku.
Kapalina ostřikovačů
VÝSTRAHA
■Když doplňujete k apalinu ostři- kovačů
Nedoplňujte kapalinu ostřikovačů,
když je hybridní systém horký nebo je v činnosti, protože kapalina ostřikova-
čů obsahuje alkohol a mohla by
vzplanout, pokud bud e rozlita na mo- tor atd.
UPOZORNĚNÍ
■Nepoužívejte jinou kapalinu, než kapalinu pro ostřikovače
Nepoužívejte mýdlovou vodu nebo
nemrznoucí kapalinu motoru místo
kapaliny ostřikovačů.
To by mohlo způsobit poškození lako-
vaných povrchů vozidla, stejně jako
poškození čerpadla vedoucí k problé- mům při ostřiku kapaliny ostřikovačů.
■Ředění kapaliny ostřikovačů
Nařeďte kapalinu os třikovačů vodou
podle potřeby.
Viz teploty zamrznut í uvedené na štít- ku nádržky kapaliny ostřikovačů.
12V akumulátor
Umístění
Před vyjmutím krytu 12V
akumulátoru
Page 379 of 600

377
6
6-3. Údržba svépomocí
Údržba a péče

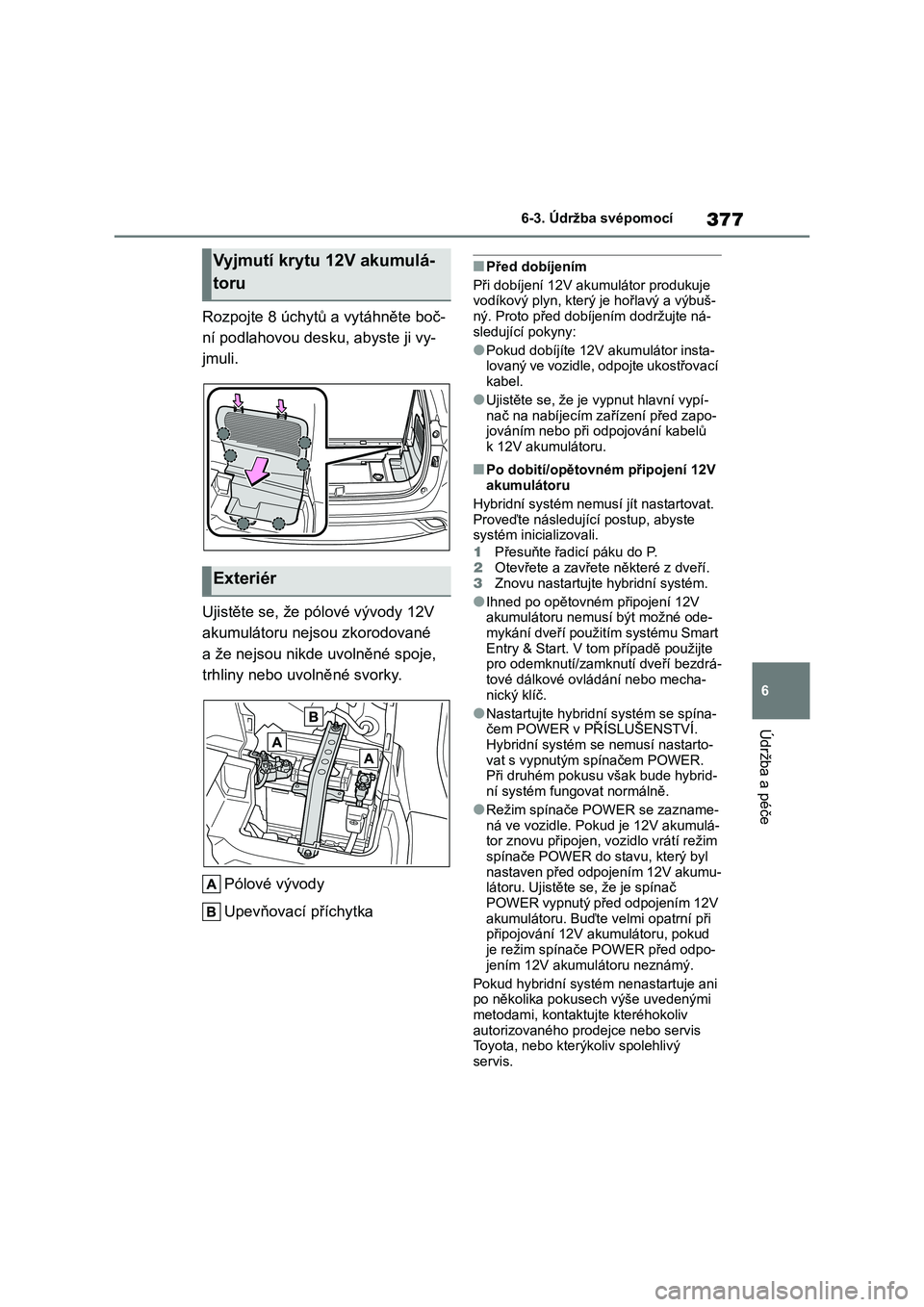

Rozpojte 8 úchytů a vytáhněte boč-
ní podlahovou desku, abyste ji vy-
jmuli.
Ujistěte se, že pólové vývody 12V
akumulátoru nejso u zkorodované
a že nejsou nikde uvolněné spoje,
trhliny nebo uvolněné svorky.
Pólové vývody
Upevňovací příchytka
■Před dobíjením
Při dobíjení 12V aku mulátor produkuje vodíkový plyn, který je hořlavý a výbuš-
ný. Proto před dobíje ním dodržujte ná-
sledující pokyny:
●Pokud dobíjíte 12V akumulátor insta- lovaný ve vozidle, odpojte ukostřovací
kabel.
●Ujistěte se, že je vypnut hlavní vypí-
nač na nabíjecím za řízení před zapo- jováním nebo při odpojování kabelů
k 12V akumulátoru.
■Po dobití/opětovném připojení 12V
akumulátoru
Hybridní systém nemus í jít nastartovat. Proveďte následující postup, abyste
systém inicializovali.
1 Přesuňte řadicí páku do P.
2 Otevřete a zavřete některé z dveří.
3 Znovu nastartujte hybridní systém.
●Ihned po opětovném připojení 12V akumulátoru nemus í být možné ode-
mykání dveří použitím systému Smart
Entry & Start. V to m případě použijte pro odemknutí/zamknutí dveří bezdrá-
tové dálkové ovládání nebo mecha-
nický klíč.
●Nastartujte hybrid ní systém se spína- čem POWER v PŘÍSLUŠENSTVÍ.
Hybridní systém se nemusí nastarto-
vat s vypnutým spínačem POWER.
Při druhém pokusu však bude hybrid- ní systém fungov at normálně.
●Režim spínače POWER se zazname-
ná ve vozidle. Pokud je 12V akumulá-
tor znovu připojen, vozidlo vrátí režim spínače POWER do stavu, který byl
nastaven před odpojením 12V akumu-
látoru. Ujistěte se, že je spínač POWER vypnutý před odpojením 12V
akumulátoru. Buďte velmi opatrní při
připojování 12V akumulátoru, pokud je režim spínače POWER před odpo-
jením 12V akumulátoru neznámý.
Pokud hybridní systém nenastartuje ani
po několika pokuse ch výše uvedenými metodami, kontaktu jte kteréhokoliv
autorizovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehlivý servis.
Vyjmutí krytu 12V akumulá-
toru
Exteriér
Page 380 of 600

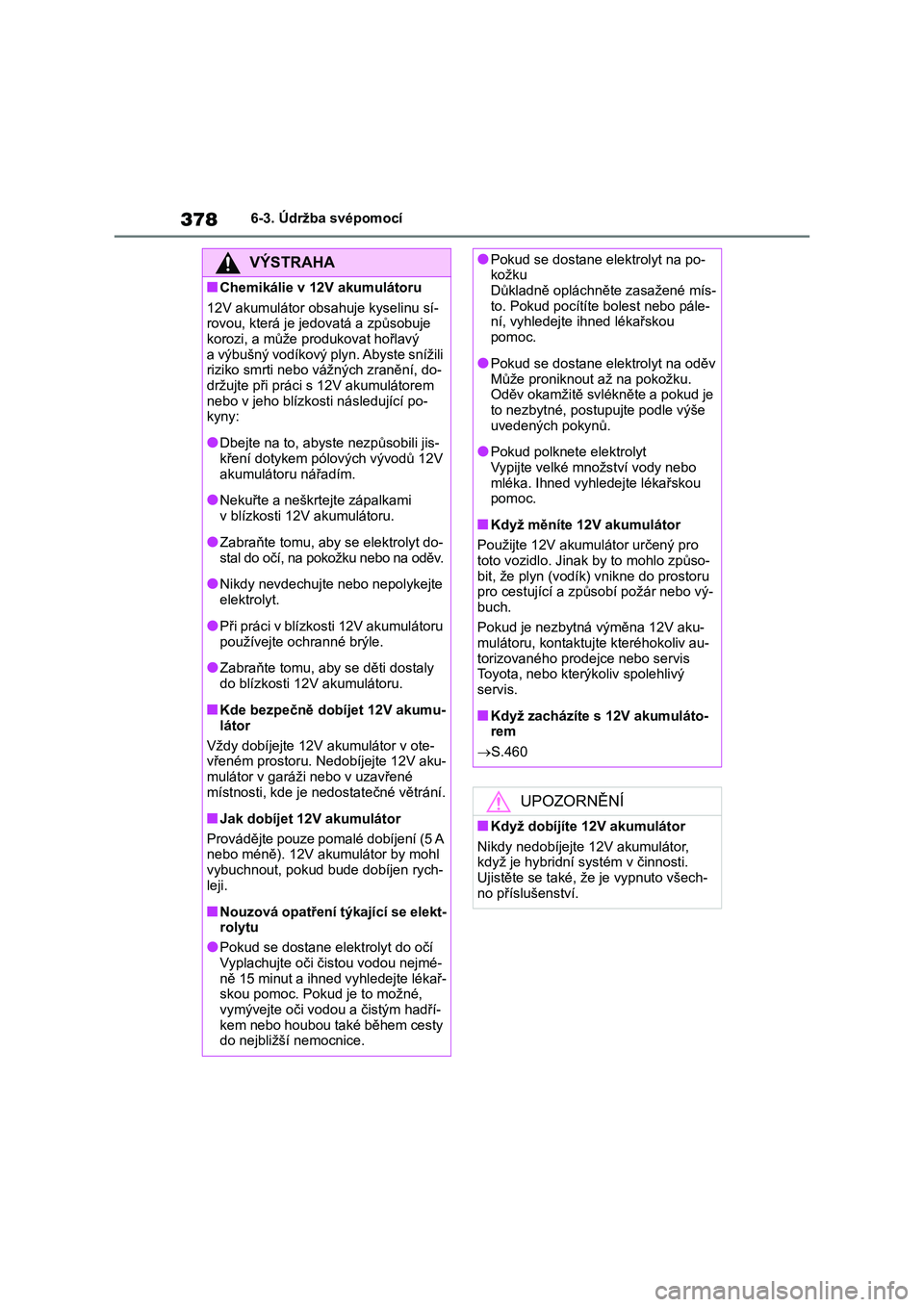

3786-3. Údržba svépomocí
VÝSTRAHA
■Chemikálie v 12V akumulátoru
12V akumulátor obs ahuje kyselinu sí-
rovou, která je jedovatá a způsobuje korozi, a může p rodukovat hořlavý
a výbušný vodíkový plyn. Abyste snížili
riziko smrti nebo vážných zranění, do- držujte při práci s 12V akumulátorem
nebo v jeho blízkosti následující po-
kyny:
●Dbejte na to, abyste nezpůsobili jis-
kření dotykem pólových vývodů 12V
akumulátoru nářadím.
●Nekuřte a neškrte jte zápalkami
v blízkosti 12V akumulátoru.
●Zabraňte tomu, aby se elektrolyt do-
stal do očí, na pokožku nebo na oděv.
●Nikdy nevdechujte nebo nepolykejte
elektrolyt.
●Při práci v blízkost i 12V akumulátoru
používejte ochranné brýle.
●Zabraňte tomu, aby se děti dostaly
do blízkosti 12V akumulátoru.
■Kde bezpečně dobíjet 12V akumu-
látor
Vždy dobíjejte 12V akumulátor v ote-
vřeném prostoru. Nedobíjejte 12V aku-
mulátor v garáži nebo v uzavřené místnosti, kde je nedostatečné větrání.
■Jak dobíjet 12V akumulátor
Provádějte pouze pomalé dobíjení (5 A
nebo méně). 12V akumulátor by mohl
vybuchnout, pokud bude dobíjen rych- leji.
■Nouzová opatření týkající se elekt-rolytu
●Pokud se dostane e lektrolyt do očí
Vyplachujte oči či stou vodou nejmé- ně 15 minut a ihned vyhledejte lékař-
skou pomoc. Pokud je to možné,
vymývejte oči vodo u a čistým hadří- kem nebo houbou také během cesty
do nejbližší nemocnice.
●Pokud se dostane elektrolyt na po- kožku
Důkladně opláchněte zasažené mís-
to. Pokud pocítíte bolest nebo pále- ní, vyhledejte ihned lékařskou
pomoc.
●Pokud se dostane elektrolyt na oděv
Může proniknout až na pokožku.
Oděv okamžitě svlékněte a pokud je to nezbytné, post upujte podle výše
uvedených pokynů.
●Pokud polknete elektrolyt
Vypijte velké množství vody nebo
mléka. Ihned vyhledejte lékařskou pomoc.
■Když měníte 12V akumulátor
Použijte 12V akumulátor určený pro
toto vozidlo. Jinak by to mohlo způso-
bit, že plyn (vodík) vnikne do prostoru pro cestující a způsobí požár nebo vý-
buch.
Pokud je nezbytná výměna 12V aku- mulátoru, kontaktujte kteréhokoliv au-
torizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.
■Když zacházíte s 12V akumuláto-rem
S.460
UPOZORNĚNÍ
■Když dobíjíte 12V akumulátor
Nikdy nedobíjejte 12V akumulátor, když je hybridní systém v činnosti.
Ujistěte se také, že je vypnuto všech-
no příslušenství.
