690
HIGHLANDER_HV_D_OM0E032D

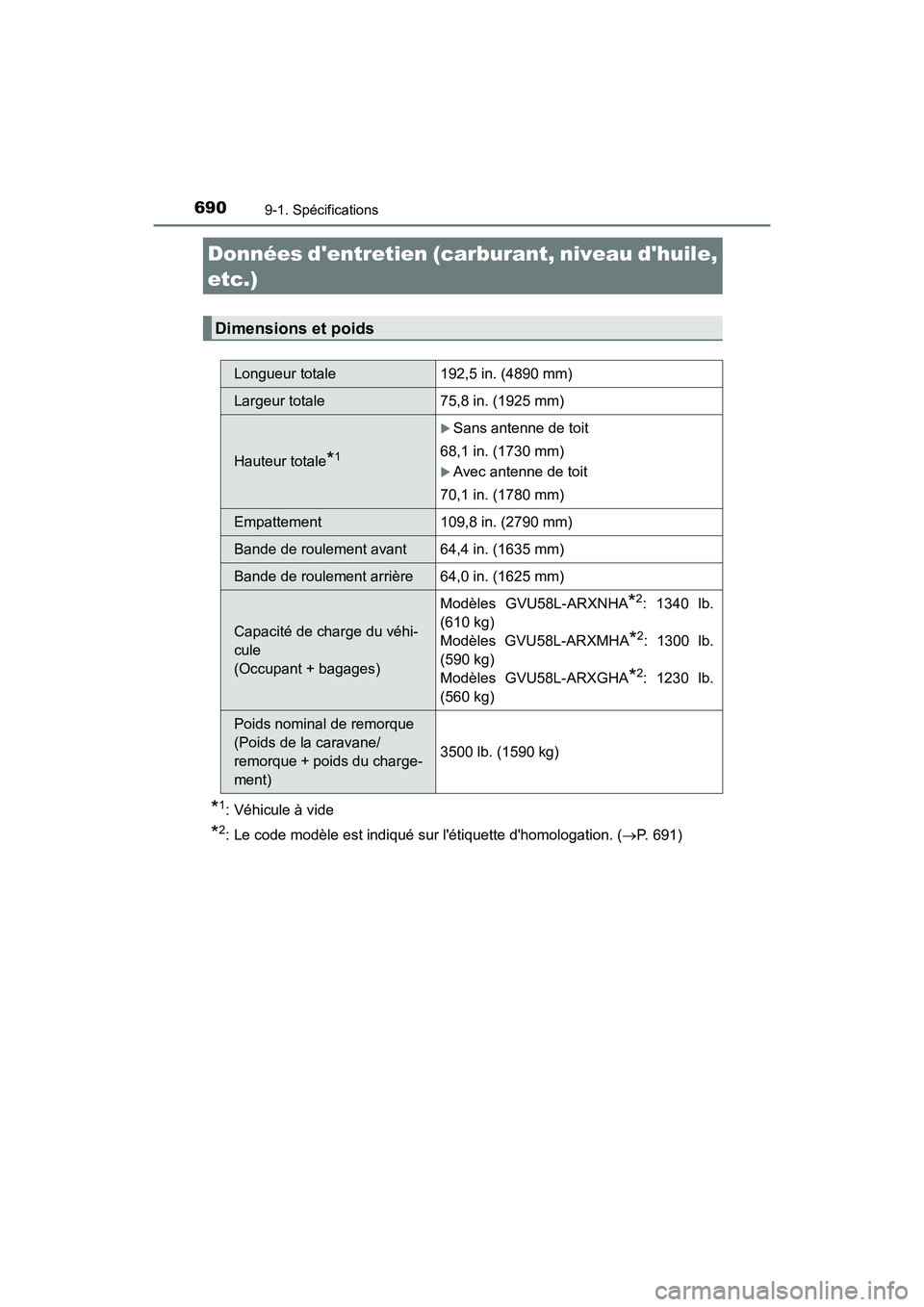

9-1. Spécifications
*1: Véhicule à vide
*2: Le code modèle est indiqué sur l'étiquette d'homologation. (P. 691)
Données d'entretien (carburant, niveau d'huile,
etc.)
Dimensions et poids
Longueur totale 192,5 in. (4890 mm)
Largeur totale 75,8 in. (1925 mm)
Hauteur totale*1
Sans antenne de toit
68,1 in. (1730 mm)
Avec antenne de toit
70,1 in. (1780 mm)
Empattement 109,8 in. (2790 mm)
Bande de roulement avant 64,4 in. (1635 mm)
Bande de roulement arrière 64,0 in. (1625 mm)
Capacité de charge du véhi-
cule
(Occupant + bagages)
Modèles GVU58L-ARXNHA*2: 1340 lb.
(610 kg)
Modèles GVU58L-ARXMHA*2: 1300 lb.
(590 kg)
Modèles GVU58L-ARXGHA*2: 1230 lb.
(560 kg)
Poids nominal de remorque
(Poids de la caravane/
remorque + poids du charge-
ment)
3500 lb. (1590 kg)

6919-1. Spécifications
9
Caractéristiques du véhicule
HIGHLANDER_HV_D_OM0E032D

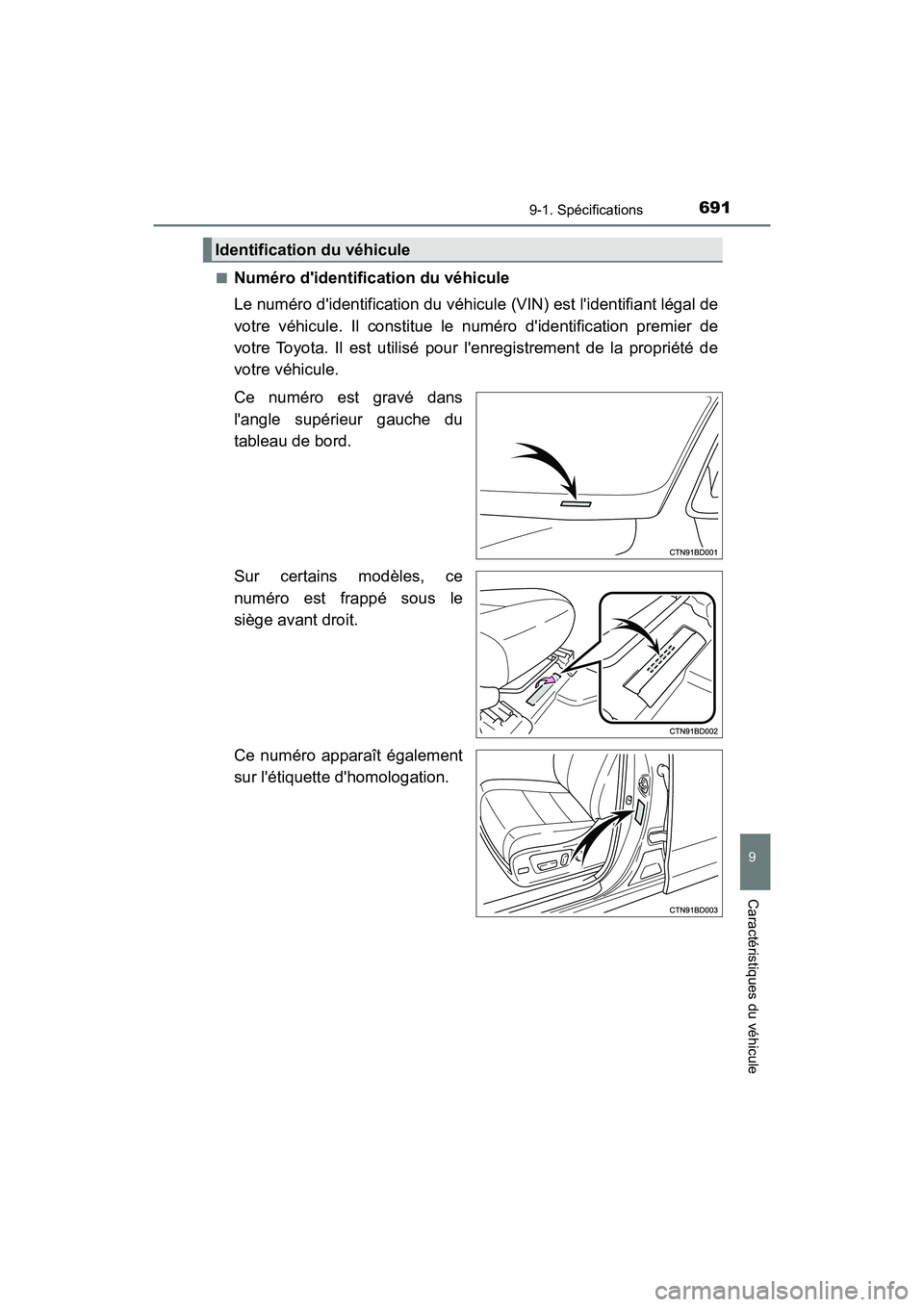

■Numéro d'identification du véhicule
Le numéro d'identification du véhicule (VIN) est l'identifiant légal de
votre véhicule. Il constitue le numéro d'identification premier de
votre Toyota. Il est utilisé pour l'enregistrement de la propriété de
votre véhicule.
Ce numéro est gravé dans
l'angle supérieur gauche du
tableau de bord.
Sur certains modèles, ce
numéro est frappé sous le
siège avant droit.
Ce numéro apparaît également
sur l'étiquette d'homologation.
Identification du véhicule

6929-1. Spécifications
HIGHLANDER_HV_D_OM0E032D

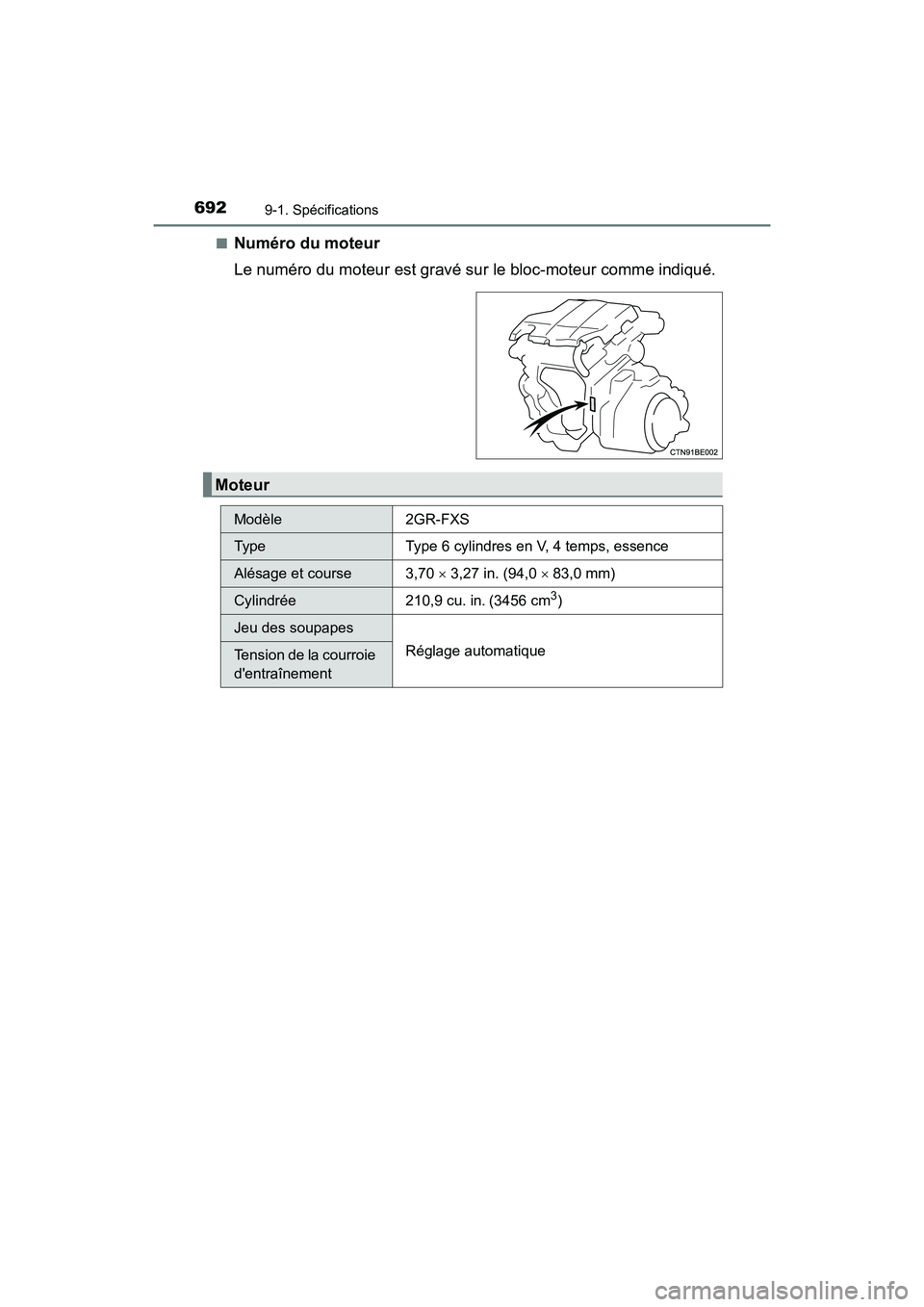

■Numéro du moteur
Le numéro du moteur est gravé sur le bloc-moteur comme indiqué.
Moteur
Modèle 2GR-FXS
Type Type 6 cylindres en V, 4 temps, essence
Alésage et course 3,70  3,27 in. (94,0  83,0 mm)
Cylindrée 210,9 cu. in. (3456 cm3)
Jeu des soupapes
Réglage automatiqueTension de la courroie
d'entraînement

6939-1. Spécifications
9
Caractéristiques du véhicule
HIGHLANDER_HV_D_OM0E032D

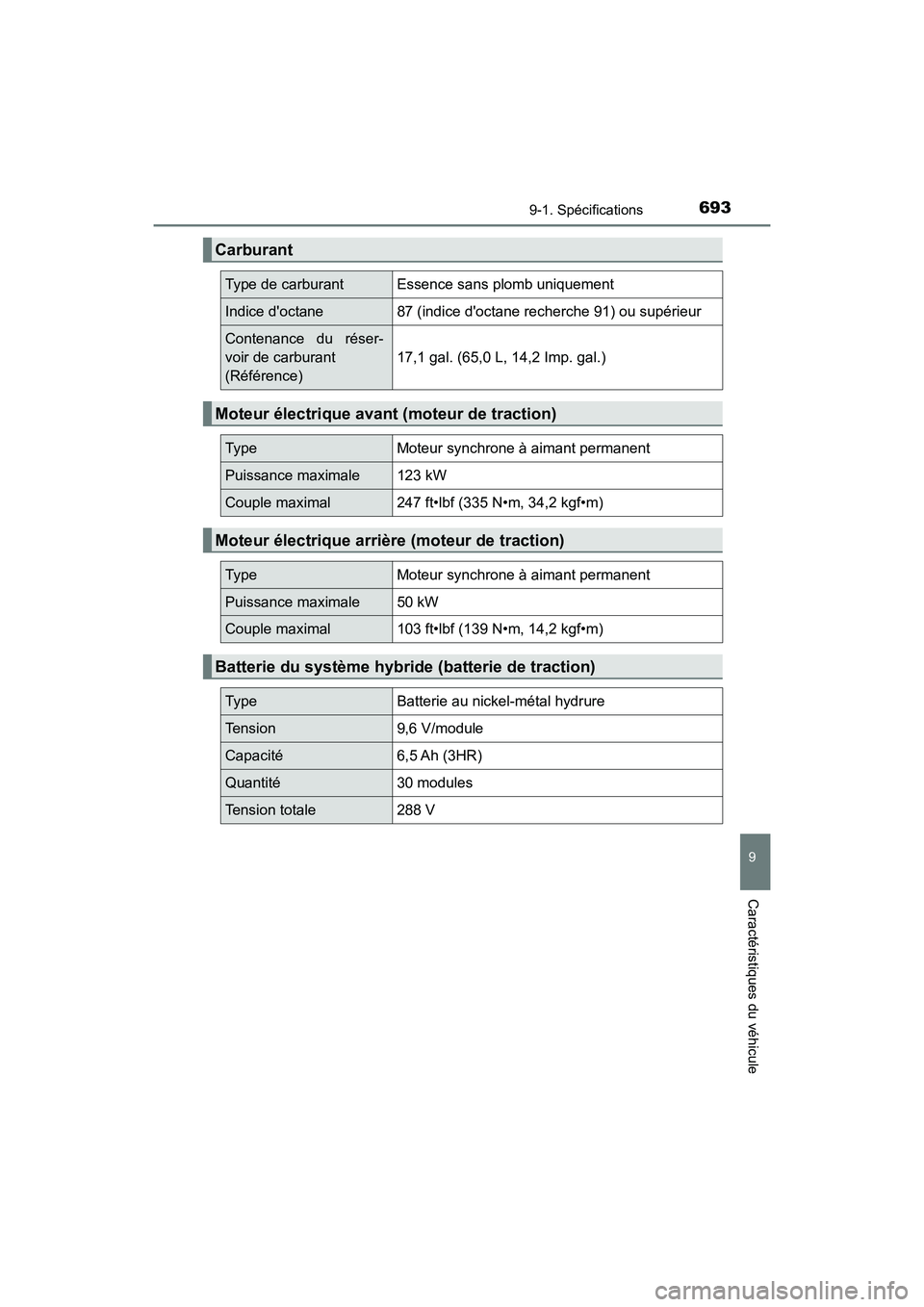

Carburant
Type de carburantEssence sans plomb uniquement
Indice d'octane87 (indice d'octane recherche 91) ou supérieur
Contenance du réser-
voir de carburant
(Référence)
17,1 gal. (65,0 L, 14,2 Imp. gal.)
Moteur électrique avant (moteur de traction)
Ty p eMoteur synchrone à aimant permanent
Puissance maximale123 kW
Couple maximal247 ft•lbf (335 N•m, 34,2 kgf•m)
Moteur électrique arrière (moteur de traction)
Ty p eMoteur synchrone à aimant permanent
Puissance maximale50 kW
Couple maximal103 ft•lbf (139 N•m, 14,2 kgf•m)
Batterie du système hybride (batterie de traction)
Ty p eBatterie au nickel-métal hydrure
Tension9,6 V/module
Capacité6,5 Ah (3HR)
Quantité30 modules
Tension totale288 V

6949-1. Spécifications
HIGHLANDER_HV_D_OM0E032D

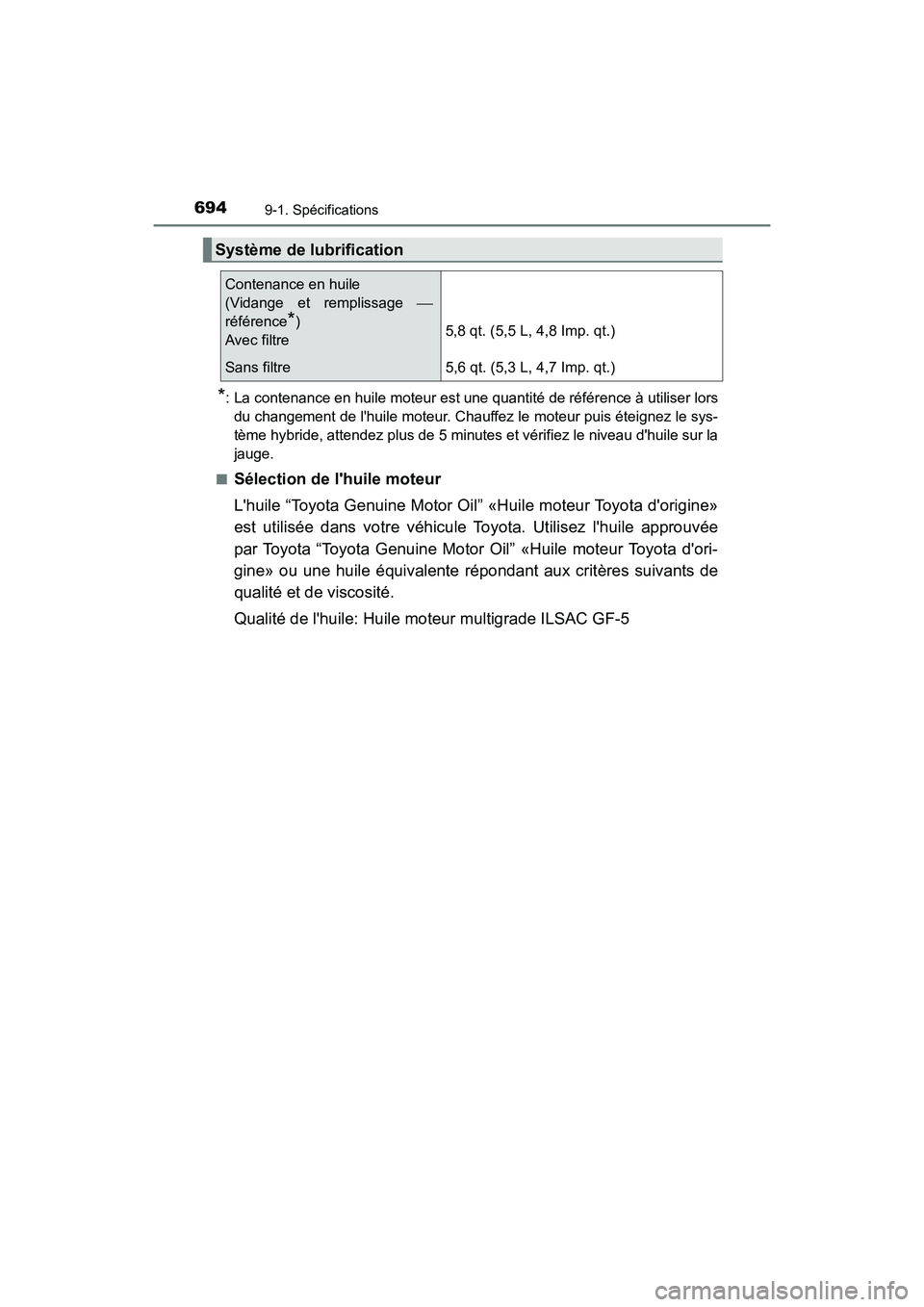

*: La contenance en huile moteur est une quantité de référence à utiliser lors
du changement de l'huile moteur. Chauffez le moteur puis éteignez le sys-
tème hybride, attendez plus de 5 minutes et vérifiez le niveau d'huile sur la
jauge.
■Sélection de l'huile moteur
L'huile “Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine»
est utilisée dans votr e véhicule Toyota. Utilisez l'huile approuvée
par Toyota “Toyota Genuine Motor Oil” «Huile moteur Toyota d'ori-
gine» ou une huile équivalente ré pondant aux critères suivants de
qualité et de viscosité.
Qualité de l'huile: Huile mo teur multigrade ILSAC GF-5
Système de lubrification
Contenance en huile
(Vidange et remplissage 
référence*)
Avec filtre 5,8 qt. (5,5 L, 4,8 Imp. qt.)
Sans filtre 5,6 qt. (5,3 L, 4,7 Imp. qt.)

6959-1. Spécifications
9
Caractéristiques du véhicule
HIGHLANDER_HV_D_OM0E032D

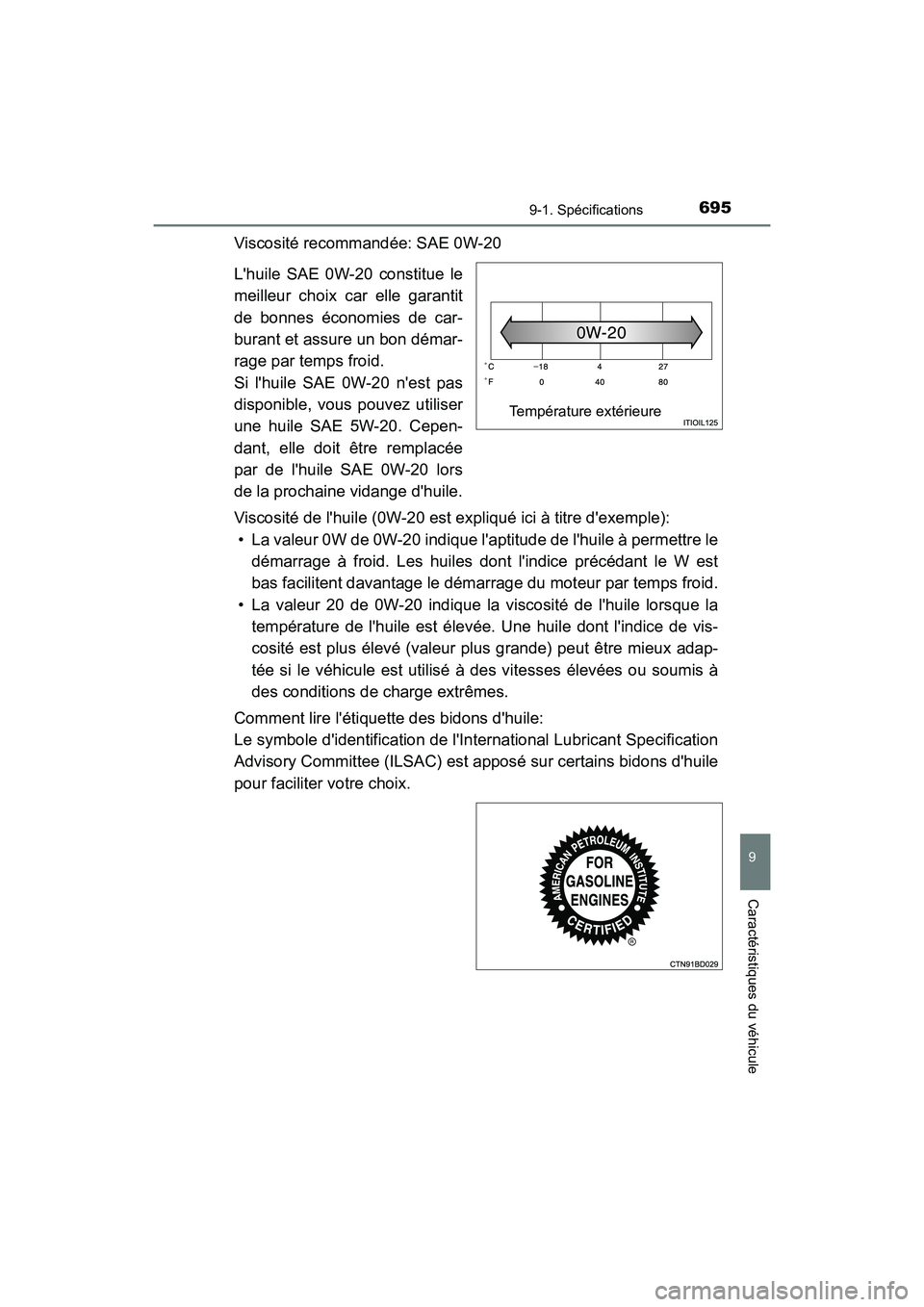

Viscosité recommandée: SAE 0W-20
L'huile SAE 0W-20 constitue le
meilleur choix car elle garantit
de bonnes économies de car-
burant et assure un bon démar-
rage par temps froid.
Si l'huile SAE 0W-20 n'est pas
disponible, vous pouvez utiliser
une huile SAE 5W-20. Cepen-
dant, elle doit être remplacée
par de l'huile SAE 0W-20 lors
de la prochaine vidange d'huile.
Viscosité de l'huile (0W-20 est expliqué ici à titre d'exemple):
• La valeur 0W de 0W-20 indique l'aptitude de l'huile à permettre le
démarrage à froid. Les huiles dont l'indice précédant le W est
bas facilitent davantage le déma rrage du moteur par temps froid.
• La valeur 20 de 0W-20 indique la viscosité de l'huile lorsque la
température de l'huile est élevée. Une huile dont l'indice de vis-
cosité est plus élevé (valeur plus grande) peut être mieux adap-
tée si le véhicule est utilisé à des vitesses élevées ou soumis à
des conditions de charge extrêmes.
Comment lire l'étiquette des bidons d'huile:
Le symbole d'identification de l'In ternational Lubricant Specification
Advisory Committee (ILSAC) est a pposé sur certains bidons d'huile
pour faciliter votre choix.
Température extérieure

6969-1. Spécifications
HIGHLANDER_HV_D_OM0E032D

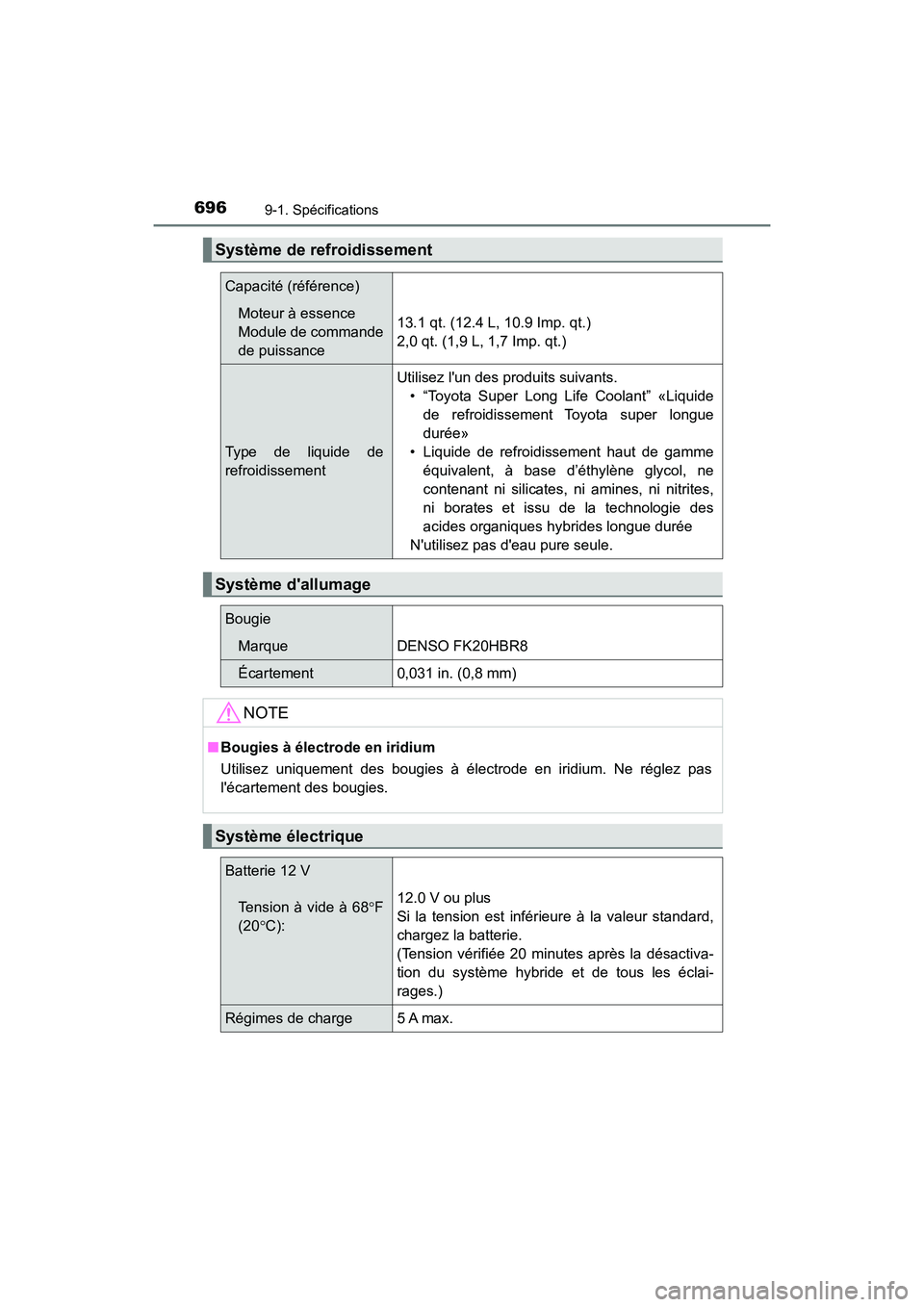

Système de refroidissement
Capacité (référence)
Moteur à essence
Module de commande
de puissance
13.1 qt. (12.4 L, 10.9 Imp. qt.)
2,0 qt. (1,9 L, 1,7 Imp. qt.)
Type de liquide de
refroidissement
Utilisez l'un des produits suivants.
• “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue
durée»
• Liquide de refroidissement haut de gamme
équivalent, à base d’éthylène glycol, ne
contenant ni silicates, ni amines, ni nitrites,
ni borates et issu de la technologie des
acides organiques hybrides longue durée
N'utilisez pas d'eau pure seule.
Système d'allumage
Bougie
MarqueDENSO FK20HBR8
Écartement0,031 in. (0,8 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas
l'écartement des bougies.
Système électrique
Batterie 12 V
Tension à vide à 68 F
(20 C):
12.0 V ou plus
Si la tension est inférieure à la valeur standard,
chargez la batterie.
(Tension vérifiée 20 minutes après la désactiva-
tion du système hybride et de tous les éclai-
rages.)
Régimes de charge5 A max.

6979-1. Spécifications
9
Caractéristiques du véhicule
HIGHLANDER_HV_D_OM0E032D

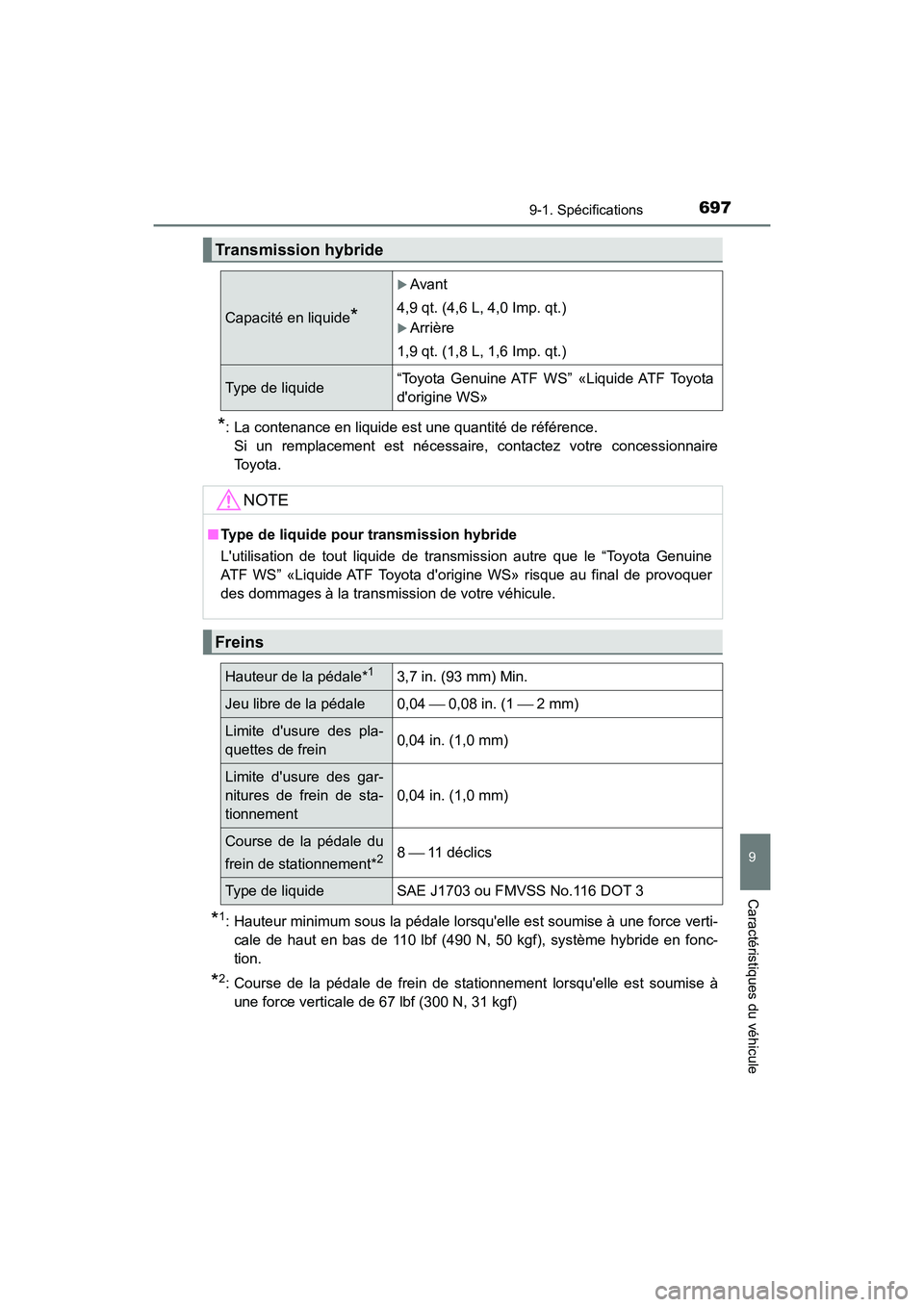

*: La contenance en liquide est une quantité de référence.
Si un remplacement est nécessaire, contactez votre concessionnaire
Toyota.
*1: Hauteur minimum sous la pédale lorsqu'elle est soumise à une force verti-
cale de haut en bas de 110 lbf (490 N, 50 kgf), système hybride en fonc-
tion.
*2: Course de la pédale de frein de stationnement lorsqu'elle est soumise à
une force verticale de 67 lbf (300 N, 31 kgf)
Transmission hybride
Capacité en liquide*
Avant
4,9 qt. (4,6 L, 4,0 Imp. qt.)
Arrière
1,9 qt. (1,8 L, 1,6 Imp. qt.)
Type de liquide “Toyota Genuine ATF WS” «Liquide ATF Toyota
d'origine WS»
NOTE
■ Type de liquide pour transmission hybride
L'utilisation de tout liquide de transmission autre que le “Toyota Genuine
ATF WS” «Liquide ATF Toyota d'origine WS» risque au final de provoquer
des dommages à la transmission de votre véhicule.
Freins
Hauteur de la pédale*13,7 in. (93 mm) Min.
Jeu libre de la pédale 0,04  0,08 in. (1  2 mm)
Limite d'usure des pla-
quettes de frein 0,04 in. (1,0 mm)
Limite d'usure des gar-
nitures de frein de sta-
tionnement
0,04 in. (1,0 mm)
Course de la pédale du
frein de stationnement*28 11 déclics
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3

6989-1. Spécifications
HIGHLANDER_HV_D_OM0E032D
Ty p e A

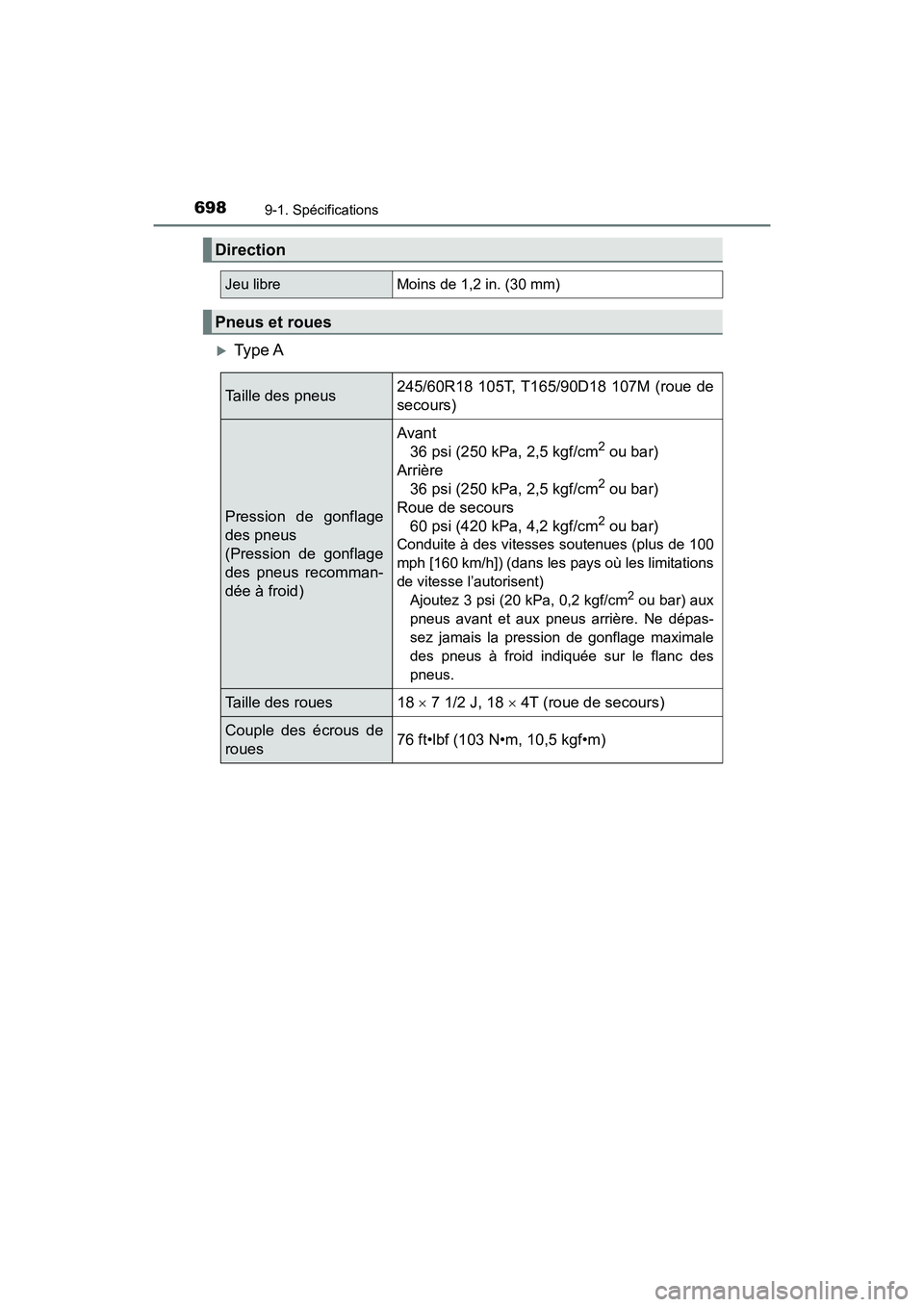

Direction
Jeu libreMoins de 1,2 in. (30 mm)
Pneus et roues
Taille des pneus245/60R18 105T, T165/90D18 107M (roue de
secours)
Pression de gonflage
des pneus
(Pression de gonflage
des pneus recomman-
dée à froid)
Avant
36 psi (250 kPa, 2,5 kgf/cm2 ou bar)
Arrière
36 psi (250 kPa, 2,5 kgf/cm2 ou bar)
Roue de secours
60 psi (420 kPa, 4,2 kgf/cm2 ou bar)
Conduite à des vitesses soutenues (plus de 100
mph [160 km/h]) (dans les pays où les limitations
de vitesse l’autorisent)
Ajoutez 3 psi (20 kPa, 0,2 kgf/cm2 ou bar) aux
pneus avant et aux pneus arrière. Ne dépas-
sez jamais la pression de gonflage maximale
des pneus à froid indiquée sur le flanc des
pneus.
Taille des roues18  7 1/2 J, 18  4T (roue de secours)
Couple des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)

6999-1. Spécifications
9
Caractéristiques du véhicule
HIGHLANDER_HV_D_OM0E032D

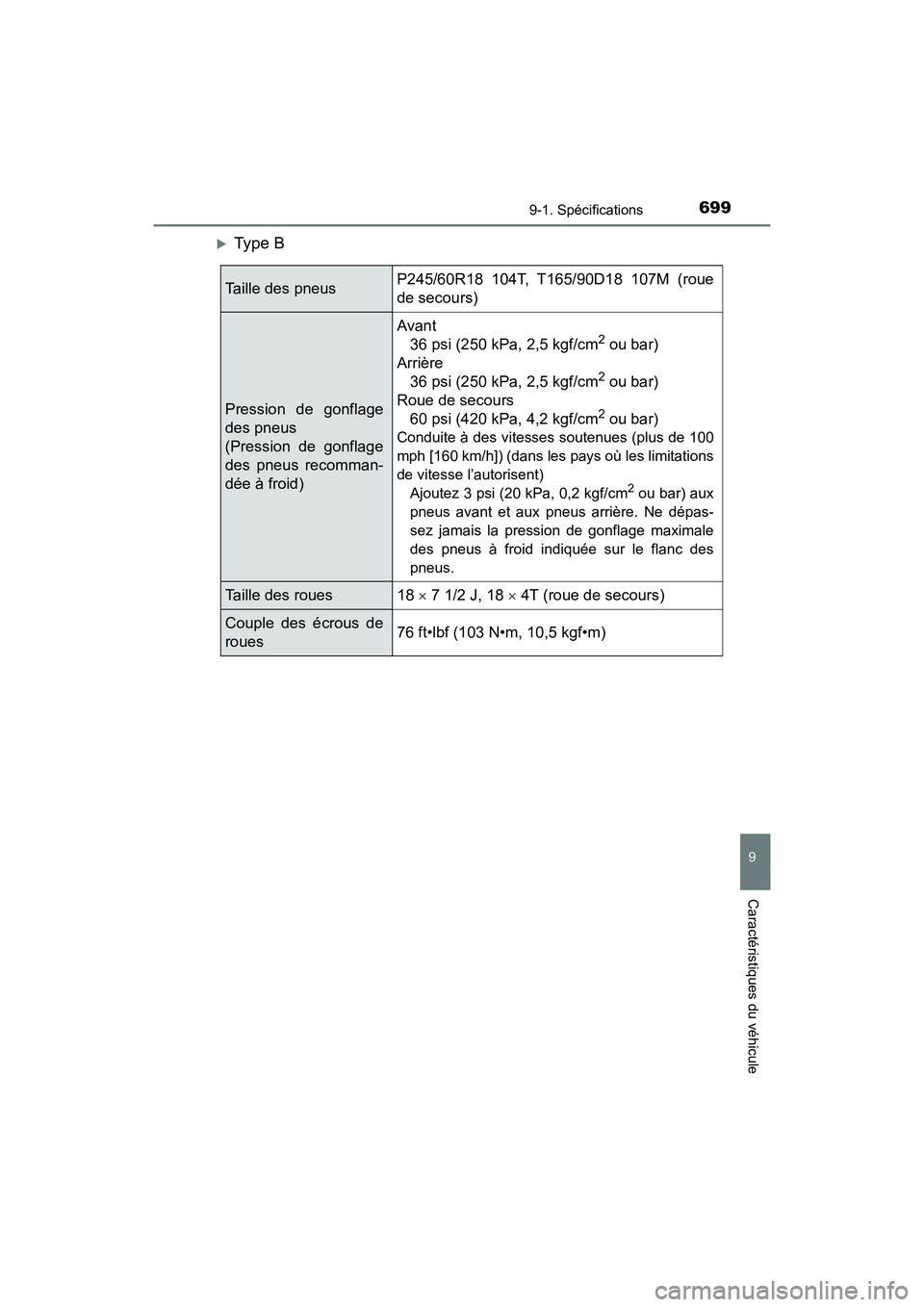

Ty p e B
Taille des pneusP245/60R18 104T, T165/90D18 107M (roue
de secours)
Pression de gonflage
des pneus
(Pression de gonflage
des pneus recomman-
dée à froid)
Avant
36 psi (250 kPa, 2,5 kgf/cm2 ou bar)
Arrière
36 psi (250 kPa, 2,5 kgf/cm2 ou bar)
Roue de secours
60 psi (420 kPa, 4,2 kgf/cm2 ou bar)
Conduite à des vitesses soutenues (plus de 100
mph [160 km/h]) (dans les pays où les limitations
de vitesse l’autorisent)
Ajoutez 3 psi (20 kPa, 0,2 kgf/cm2 ou bar) aux
pneus avant et aux pneus arrière. Ne dépas-
sez jamais la pression de gonflage maximale
des pneus à froid indiquée sur le flanc des
pneus.
Taille des roues18  7 1/2 J, 18  4T (roue de secours)
Couple des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)
