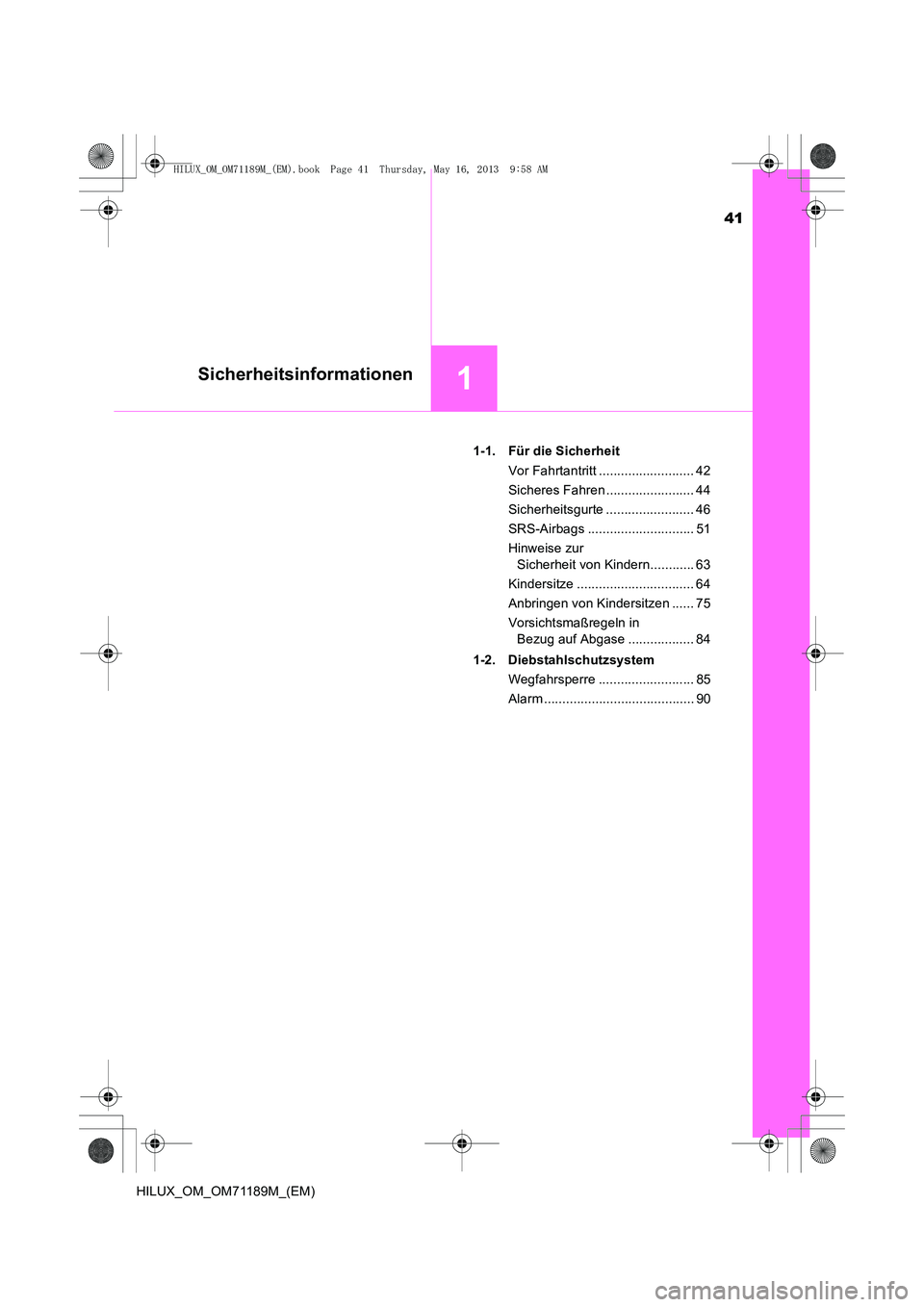

TOYOTA HILUX 2014 Betriebsanleitungen (in German)

41
1Sicherheitsinformationen
HILUX_OM_OM71189M_(EM)1-1. Für die Sicherheit
Vor Fahrtantritt .......................... 42
Sicheres Fahren ........................ 44
Sicherheitsgurte ........................ 46
SRS-Airbags ............................. 51
Hinweise zur Sicherheit von Kindern............ 63
Kindersitze ................................ 64
Anbringen von Kindersitzen ...... 75
Vorsichtsmaßregeln in Bezug auf Abgase .................. 84
1-2. Diebstahlschutzsystem Wegfahrsperre .......................... 85
Alarm ......................................... 90
HILUX_OM_OM71189M_(EM).book Page 41 Thursday, May 16, 2013 9 :58 AM

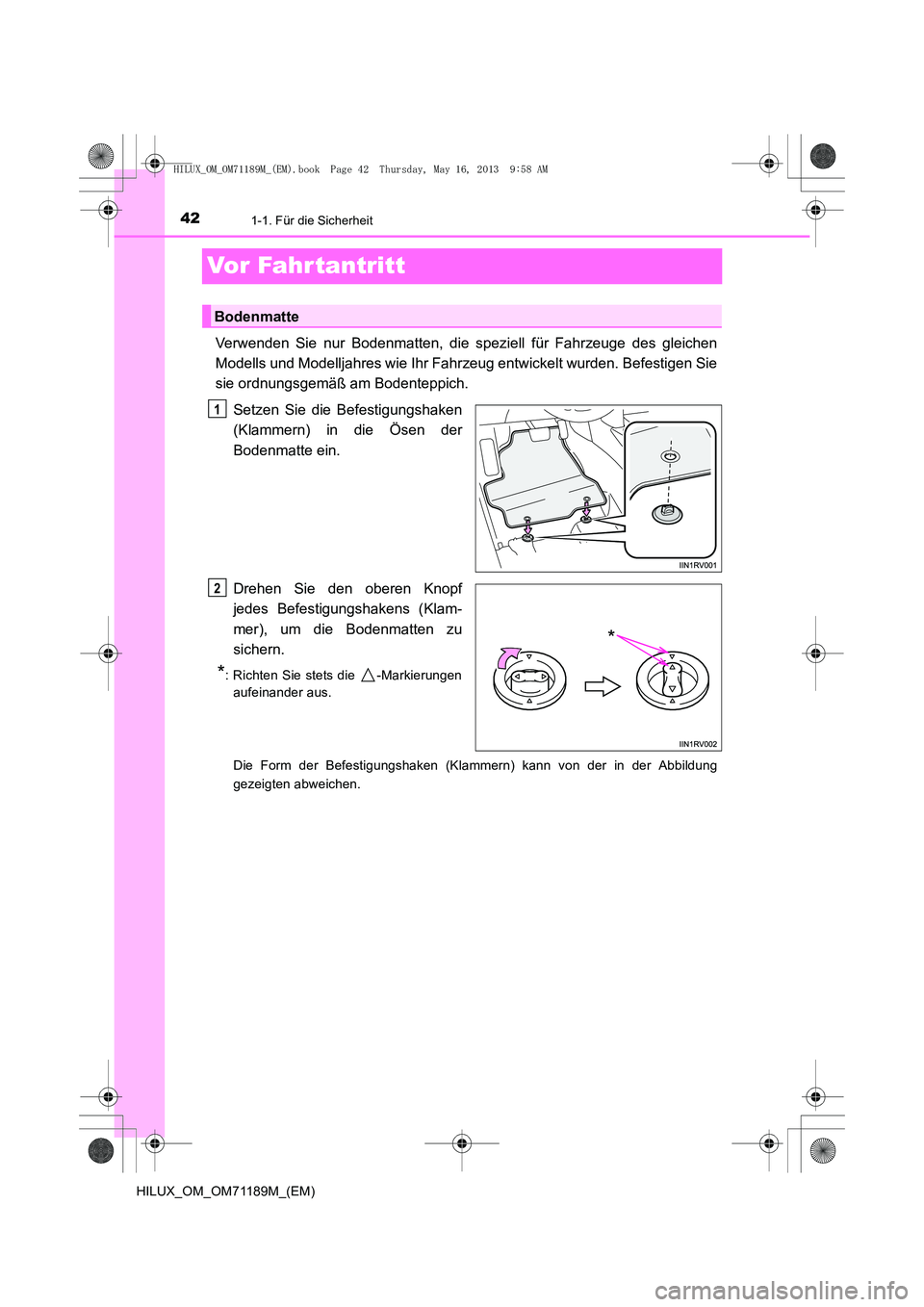

421-1. Für die Sicherheit
HILUX_OM_OM71189M_(EM)
Vor Fahr tantritt
Verwenden Sie nur Bodenmatten, die speziell für Fahrzeuge des gleichen
Modells und Modelljahres wie Ihr Fahrzeug entwickelt wurden. Befestigen Sie
sie ordnungsgemäß am Bodenteppich.Setzen Sie die Befestigungshaken
(Klammern) in die Ösen der
Bodenmatte ein.
Drehen Sie den oberen Knopf
jedes Befestigungshakens (Klam-
mer), um die Bodenmatten zu
sichern.
*: Richten Sie stets die -Markierungenaufeinander aus.
Die Form der Befestigungshaken (Klammern) kann von der in der Abbildung
gezeigten abweichen.
Bodenmatte
1
*
2
HILUX_OM_OM71189M_(EM).book Page 42 Thursday, May 16, 2013 9 :58 AM

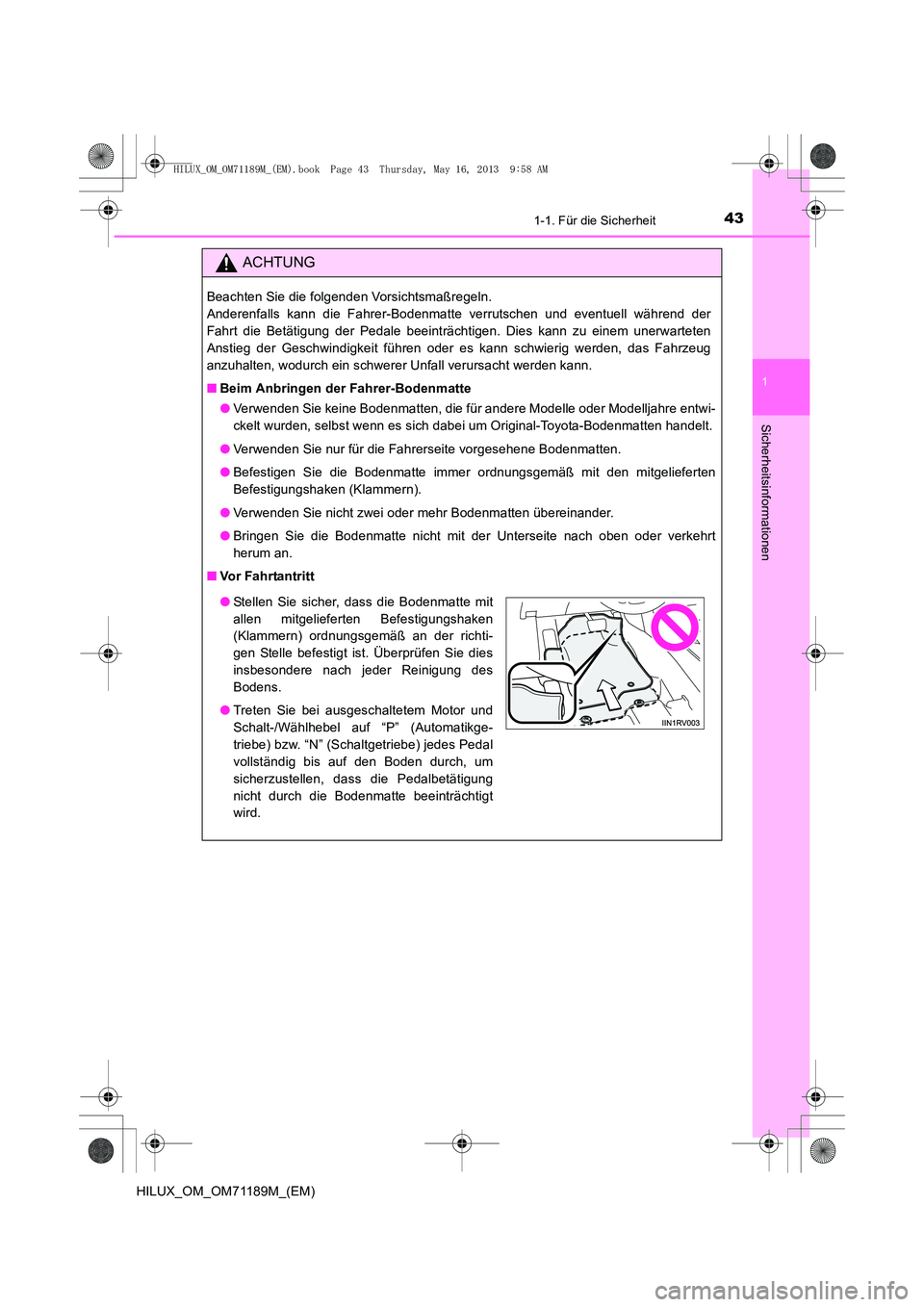

431-1. Für die Sicherheit
1
HILUX_OM_OM71189M_(EM)
Sicherheitsinformationen
ACHTUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann die Fahrer-Bodenmatte verrutschen und eventuell während der
Fahrt die Betätigung der Pedale beeinträchtigen. Dies kann zu einem unerwarteten
Anstieg der Geschwindigkeit führen oder es kann schwierig werden, das Fahrzeug
anzuhalten, wodurch ein schwerer Unfall verursacht werden kann.
■Beim Anbringen der Fahrer-Bodenmatte
●Verwenden Sie keine Bodenmatten, die für andere Modelle oder Modelljahre entwi-
ckelt wurden, selbst wenn es sich dabei um Original-Toyota-Bodenmatten handelt.
● Verwenden Sie nur für die Fahrerseite vorgesehene Bodenmatten.
● Befestigen Sie die Bodenmatte immer ordnungsgemäß mit den mitgelieferten
Befestigungshaken (Klammern).
● Verwenden Sie nicht zwei oder mehr Bodenmatten übereinander.
● Bringen Sie die Bodenmatte nicht mit der Unterseite nach oben oder verkehrt
herum an.
■ Vor Fahrtantritt
●Stellen Sie sicher, dass die Bodenmatte mit
allen mitgelieferten Befestigungshaken
(Klammern) ordnungsgemäß an der richti-
gen Stelle befestigt ist. Überprüfen Sie dies
insbesondere nach jeder Reinigung des
Bodens.
● Treten Sie bei ausgeschaltetem Motor und
Schalt-/Wählhebel auf “P” (Automatikge-
triebe) bzw. “N” (Schaltgetriebe) jedes Pedal
vollständig bis auf den Boden durch, um
sicherzustellen, dass die Pedalbetätigung
nicht durch die Bodenmatte beeinträchtigt
wird.
HILUX_OM_OM71189M_(EM).book Page 43 Thursday, May 16, 2013 9 :58 AM

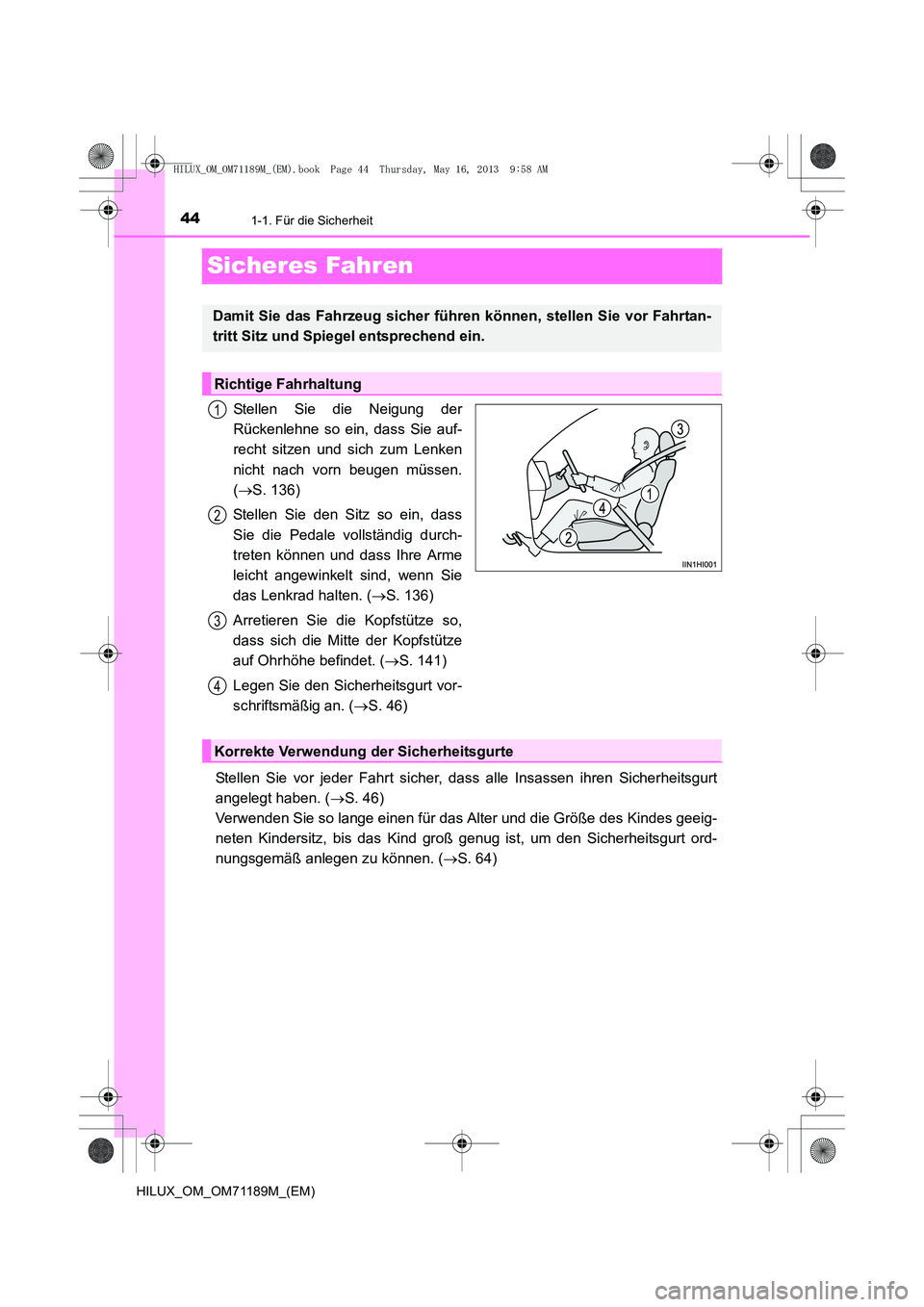

441-1. Für die Sicherheit
HILUX_OM_OM71189M_(EM)
Sicheres Fahren
Stellen Sie die Neigung der
Rückenlehne so ein, dass Sie auf-
recht sitzen und sich zum Lenken
nicht nach vorn beugen müssen.
(→ S. 136)
Stellen Sie den Sitz so ein, dass
Sie die Pedale vollständig durch-
treten können und dass Ihre Arme
leicht angewinkelt sind, wenn Sie
das Lenkrad halten. ( →S. 136)
Arretieren Sie die Kopfstütze so,
dass sich die Mitte der Kopfstütze
auf Ohrhöhe befindet. ( →S. 141)
Legen Sie den Sicherheitsgurt vor-
schriftsmäßig an. ( →S. 46)
Stellen Sie vor jeder Fahrt sicher, dass alle Insassen ihren Sicherheitsgurt
angelegt haben. ( →S. 46)
Verwenden Sie so lange einen für das Alter und die Größe des Kindes geeig-
neten Kindersitz, bis das Kind groß genug ist, um den Sicherheitsgurt ord-
nungsgemäß anlegen zu können. ( →S. 64)
Damit Sie das Fahrzeug sicher führen können, stellen Sie vor Fahrtan-
tritt Sitz und Spiegel entsprechend ein.
Richtige Fahrhaltung
1
2
3
4
Korrekte Verwendung der Sicherheitsgurte
HILUX_OM_OM71189M_(EM).book Page 44 Thursday, May 16, 2013 9 :58 AM

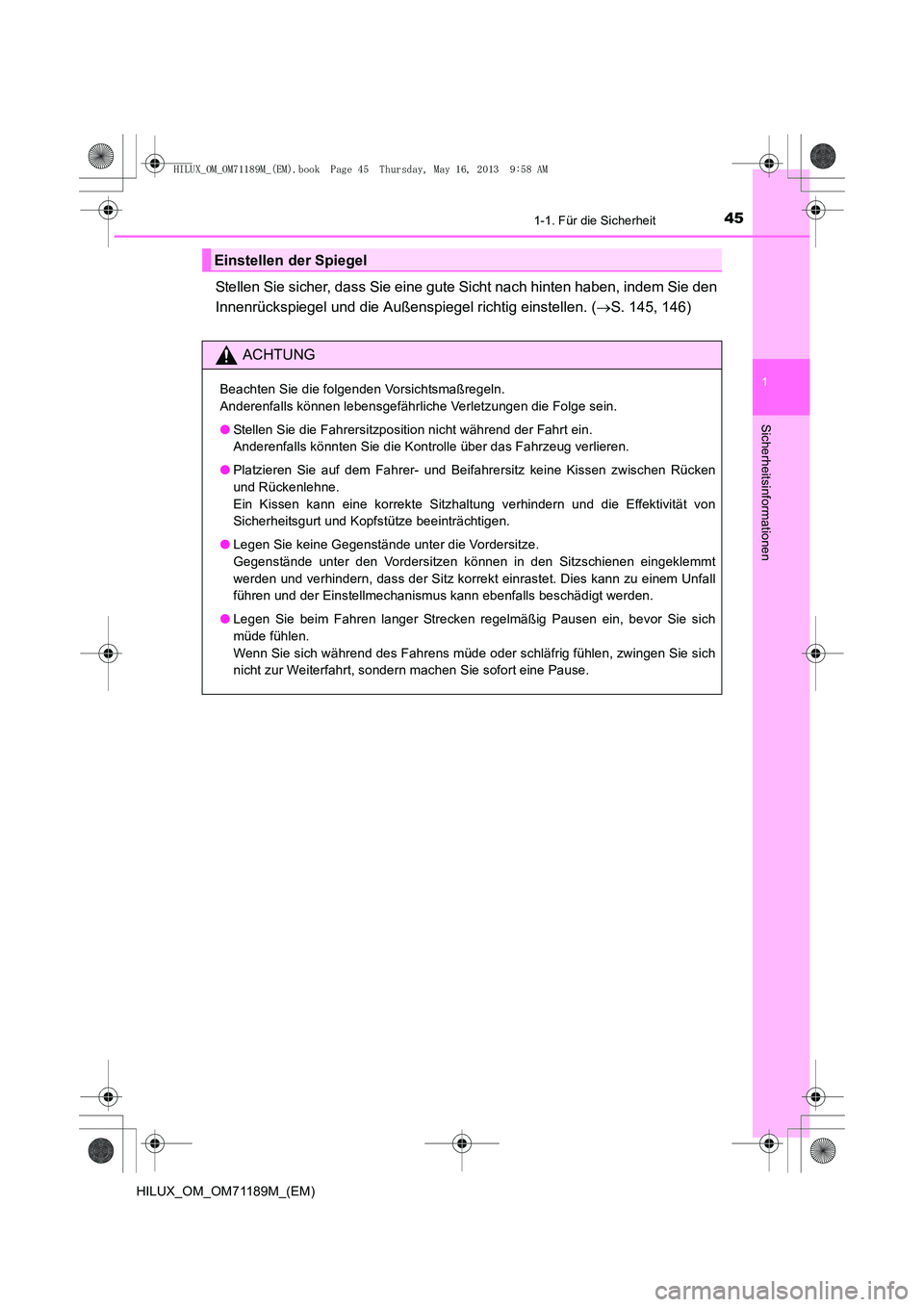

451-1. Für die Sicherheit
1
HILUX_OM_OM71189M_(EM)
Sicherheitsinformationen
Stellen Sie sicher, dass Sie eine gute Sicht nach hinten haben, indem Sie den
Innenrückspiegel und die Außenspiegel richtig einstellen. (→S. 145, 146)
Einstellen der Spiegel
ACHTUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können lebensgefährliche Verletzungen die Folge sein.
● Stellen Sie die Fahrersitzposition nicht während der Fahrt ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren.
● Platzieren Sie auf dem Fahrer- und Beifahrersitz keine Kissen zwischen Rücken
und Rückenlehne.
Ein Kissen kann eine korrekte Sitzhaltung verhindern und die Effektivität von
Sicherheitsgurt und Kopfstütze beeinträchtigen.
● Legen Sie keine Gegenstände unter die Vordersitze.
Gegenstände unter den Vordersitzen können in den Sitzschienen eingeklemmt
werden und verhindern, dass der Sitz korrekt einrastet. Dies kann zu einem Unfall
führen und der Einstellmechanismus kann ebenfalls beschädigt werden.
● Legen Sie beim Fahren langer Strecken regelmäßig Pausen ein, bevor Sie sich
müde fühlen.
Wenn Sie sich während des Fahrens müde oder schläfrig fühlen, zwingen Sie sich
nicht zur Weiterfahrt, sondern machen Sie sofort eine Pause.
HILUX_OM_OM71189M_(EM).book Page 45 Thursday, May 16, 2013 9 :58 AM

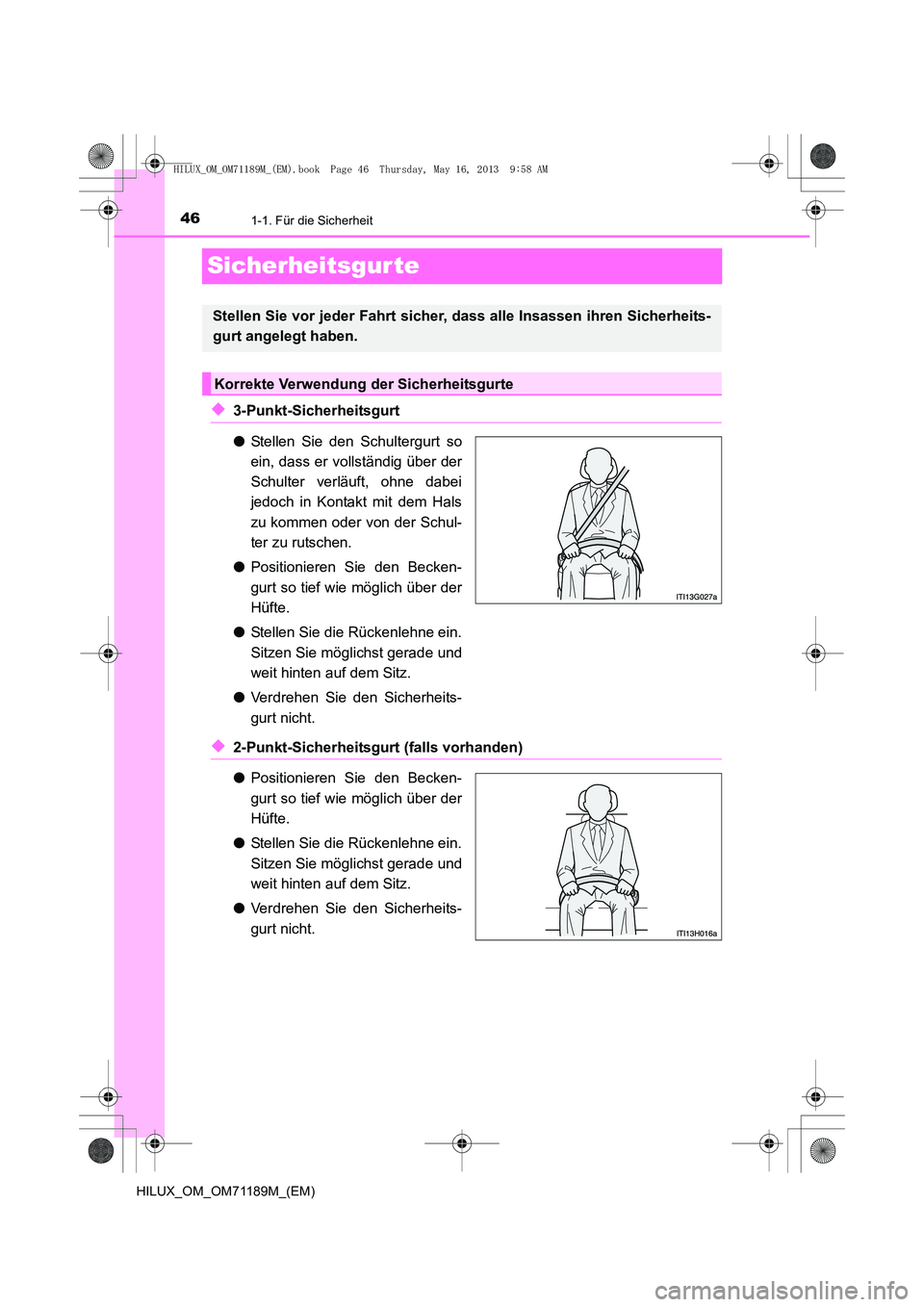

461-1. Für die Sicherheit
HILUX_OM_OM71189M_(EM)
Sicherheitsgur te
◆3-Punkt-Sicherheitsgurt
●Stellen Sie den Schultergurt so
ein, dass er vollständig über der
Schulter verläuft, ohne dabei
jedoch in Kontakt mit dem Hals
zu kommen oder von der Schul-
ter zu rutschen.
● Positionieren Sie den Becken-
gurt so tief wie möglich über der
Hüfte.
● Stellen Sie die Rückenlehne ein.
Sitzen Sie möglichst gerade und
weit hinten auf dem Sitz.
● Verdrehen Sie den Sicherheits-
gurt nicht.
◆2-Punkt-Sicherheitsgurt (falls vorhanden)
●Positionieren Sie den Becken-
gurt so tief wie möglich über der
Hüfte.
● Stellen Sie die Rückenlehne ein.
Sitzen Sie möglichst gerade und
weit hinten auf dem Sitz.
● Verdrehen Sie den Sicherheits-
gurt nicht.
Stellen Sie vor jeder Fahrt sicher, dass alle Insassen ihren Sicherheits-
gurt angelegt haben.
Korrekte Verwendung der Sicherheitsgurte
HILUX_OM_OM71189M_(EM).book Page 46 Thursday, May 16, 2013 9 :58 AM

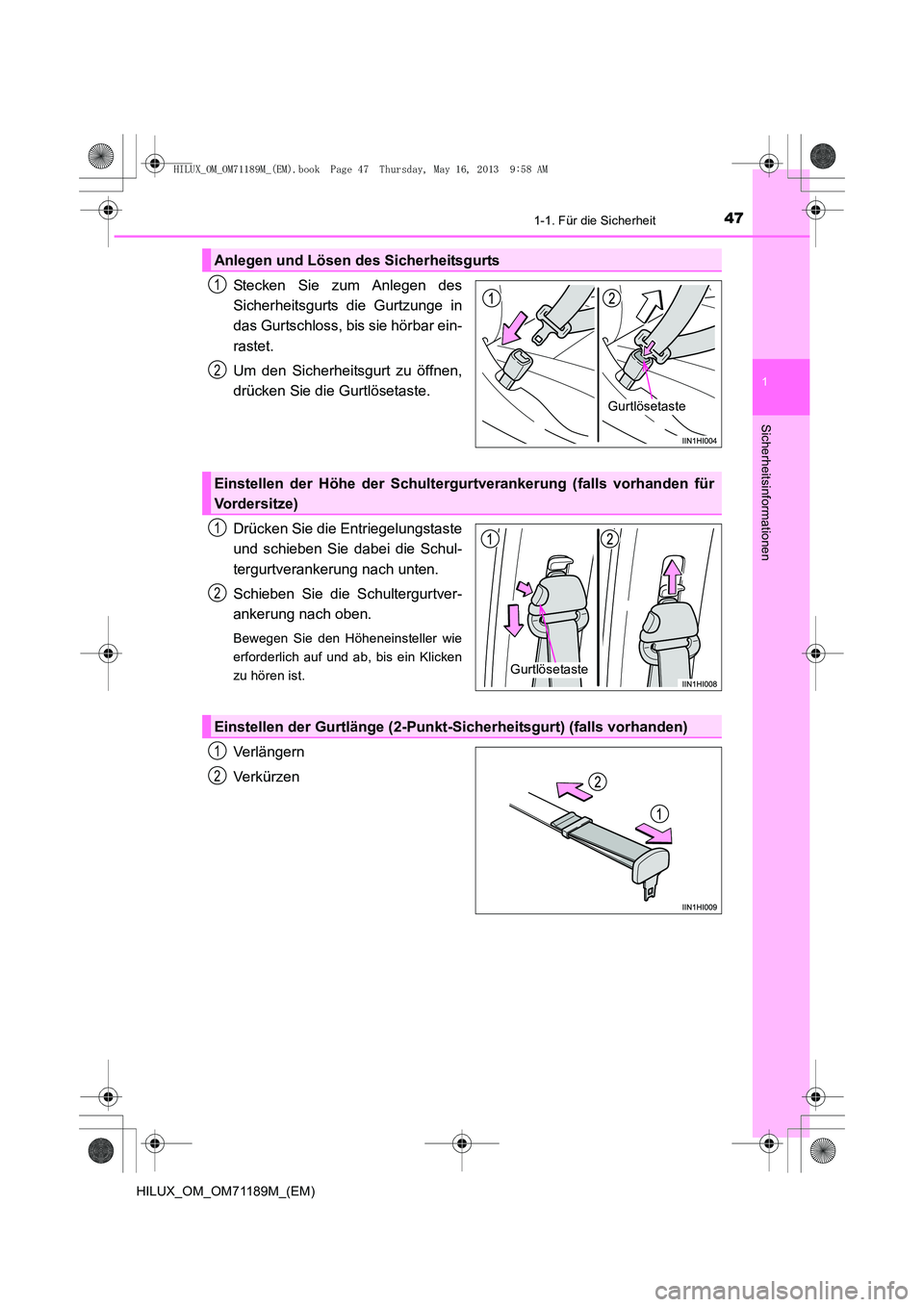

471-1. Für die Sicherheit
1
HILUX_OM_OM71189M_(EM)
Sicherheitsinformationen
Stecken Sie zum Anlegen des
Sicherheitsgurts die Gurtzunge in
das Gurtschloss, bis sie hörbar ein-
rastet.
Um den Sicherheitsgurt zu öffnen,
drücken Sie die Gurtlösetaste.
Drücken Sie die Entriegelungstaste
und schieben Sie dabei die Schul-
tergurtverankerung nach unten.
Schieben Sie die Schultergurtver-
ankerung nach oben.
Bewegen Sie den Höheneinsteller wie
erforderlich auf und ab, bis ein Klicken
zu hören ist.
Verlängern
Verk ürz en
Anlegen und Lösen des Sicherheitsgurts
Gurtlösetaste
1
2
Einstellen der Höhe der Schultergurtverankerung (falls vorhanden für
Vordersitze)
Gurtlösetaste
1
2
Einstellen der Gurtlänge (2-Punkt- Sicherheitsgurt) (falls vorhanden)
1
2
HILUX_OM_OM71189M_(EM).book Page 47 Thursday, May 16, 2013 9 :58 AM

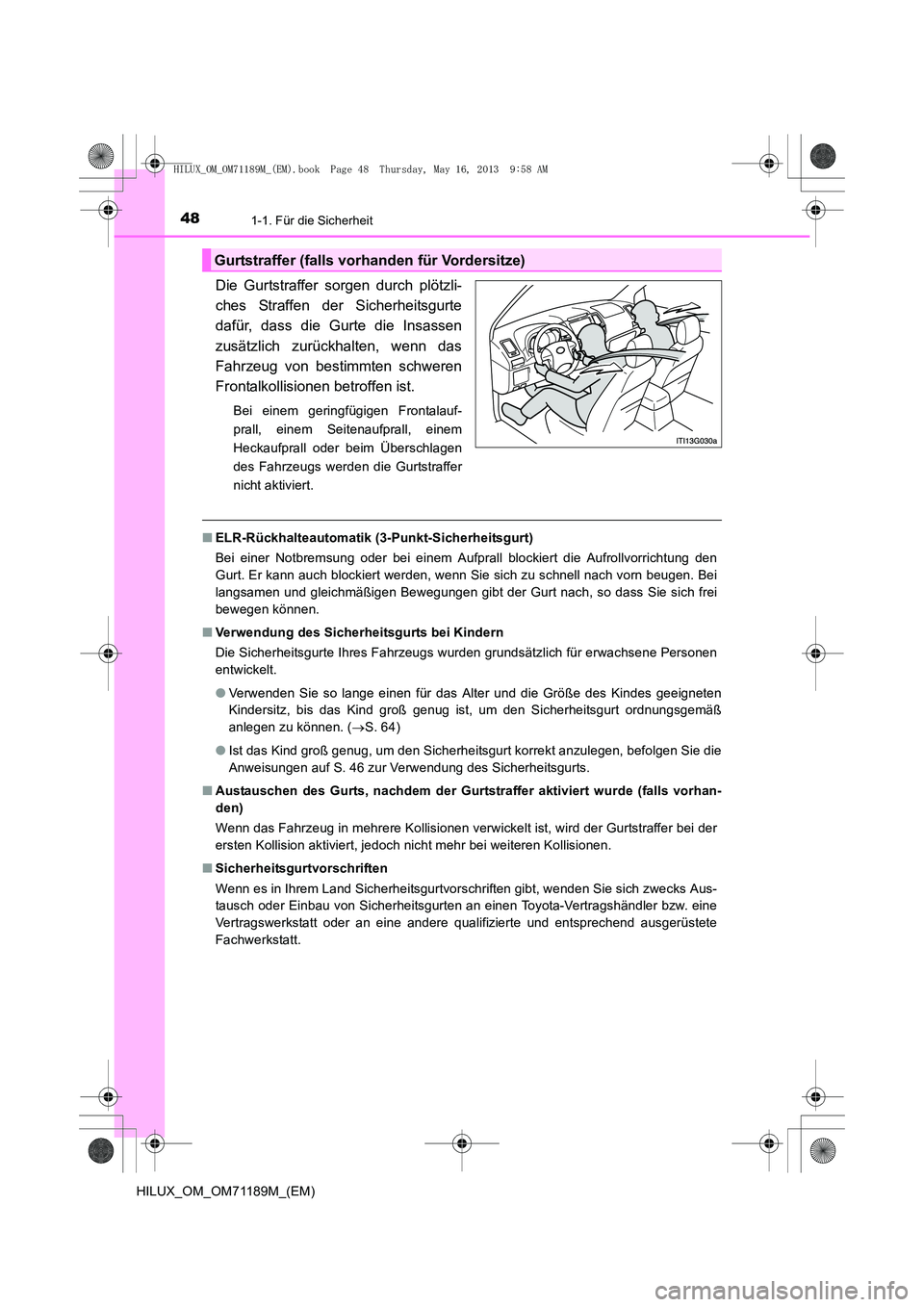

481-1. Für die Sicherheit
HILUX_OM_OM71189M_(EM)
Die Gurtstraffer sorgen durch plötzli-
ches Straffen der Sicherheitsgurte
dafür, dass die Gurte die Insassen
zusätzlich zurückhalten, wenn das
Fahrzeug von bestimmten schweren
Frontalkollisionen betroffen ist.
Bei einem geringfügigen Frontalauf-
prall, einem Seitenaufprall, einem
Heckaufprall oder beim Überschlagen
des Fahrzeugs werden die Gurtstraffer
nicht aktiviert.
■ELR-Rückhalteautomatik (3-Punkt-Sicherheitsgurt)
Bei einer Notbremsung oder bei einem Aufprall blockiert die Aufrollvorrichtung den
Gurt. Er kann auch blockiert werden, wenn Sie sich zu schnell nach vorn beugen. Bei
langsamen und gleichmäßigen Bewegungen gibt der Gurt nach, so dass Sie sich frei
bewegen können.
■ Verwendung des Sicherheitsgurts bei Kindern
Die Sicherheitsgurte Ihres Fahrzeugs wurden grundsätzlich für erwachsene Personen
entwickelt.
●Verwenden Sie so lange einen für das Alter und die Größe des Kindes geeigneten
Kindersitz, bis das Kind groß genug ist, um den Sicherheitsgurt ordnungsgemäß
anlegen zu können. ( →S. 64)
● Ist das Kind groß genug, um den Sicherheitsgurt korrekt anzulegen, befolgen Sie die
Anweisungen auf S. 46 zur Verwendung des Sicherheitsgurts.
■ Austauschen des Gurts, nachdem der Gurtstraffer aktiviert wurde (falls vorhan-
den)
Wenn das Fahrzeug in mehrere Kollisionen verwickelt ist, wird der Gurtstraffer bei der
ersten Kollision aktiviert, jedoch nicht mehr bei weiteren Kollisionen.
■ Sicherheitsgurtvorschriften
Wenn es in Ihrem Land Sicherheitsgurtvorschriften gibt, wenden Sie sich zwecks Aus-
tausch oder Einbau von Sicherheitsgurten an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
Gurtstraffer (falls vorhanden für Vordersitze)
HILUX_OM_OM71189M_(EM).book Page 48 Thursday, May 16, 2013 9 :58 AM

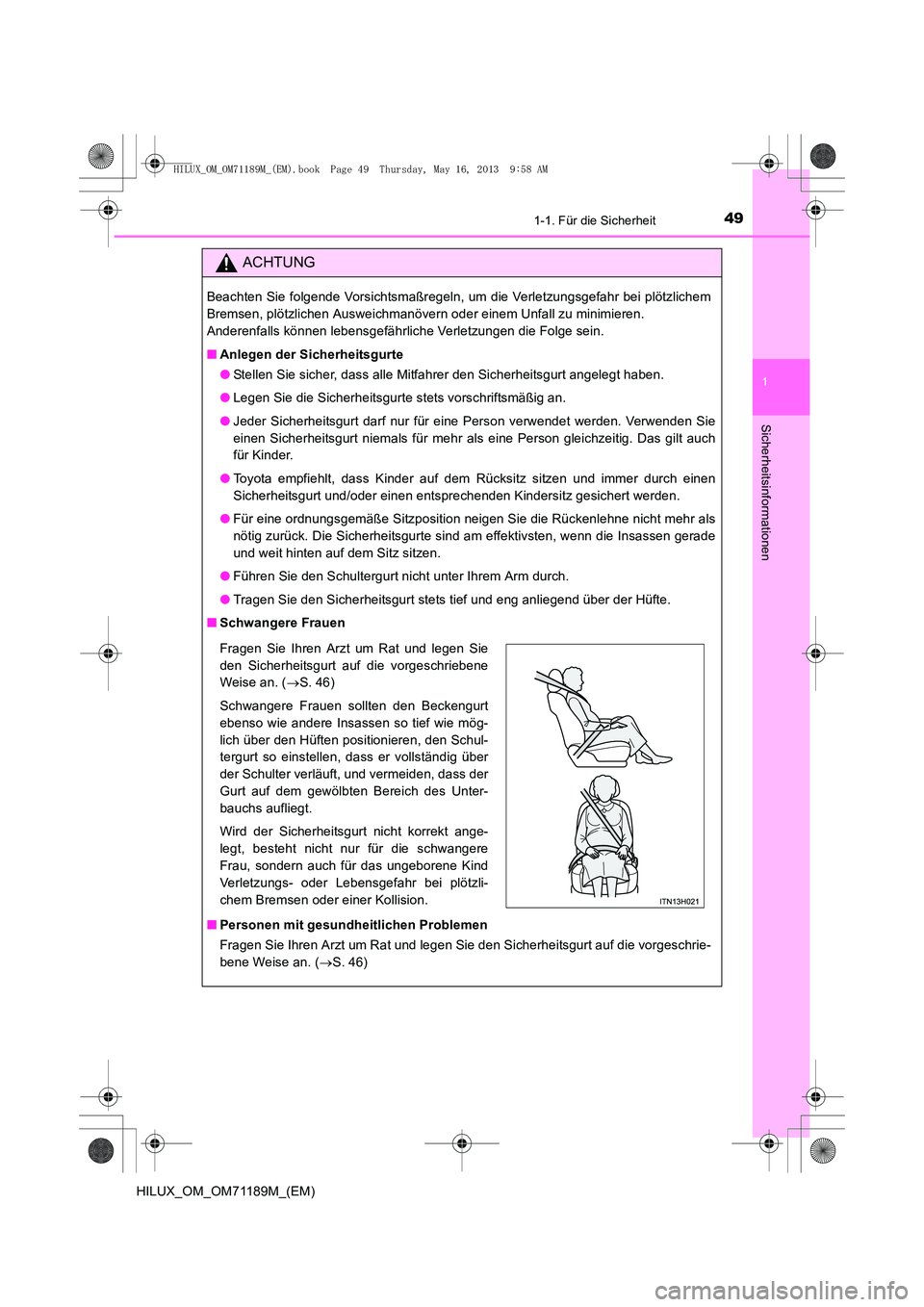

491-1. Für die Sicherheit
1
HILUX_OM_OM71189M_(EM)
Sicherheitsinformationen
ACHTUNG
Beachten Sie folgende Vorsichtsmaßregeln, um die Verletzungsgefahr bei plötzlichem
Bremsen, plötzlichen Ausweichmanövern oder einem Unfall zu minimieren.
Anderenfalls können lebensgefährliche Verletzungen die Folge sein.
■Anlegen der Sicherheitsgurte
●Stellen Sie sicher, dass alle Mitfahrer den Sicherheitsgurt angelegt haben.
● Legen Sie die Sicherheitsgurte stets vorschriftsmäßig an.
● Jeder Sicherheitsgurt darf nur für eine Person verwendet werden. Verwenden Sie
einen Sicherheitsgurt niemals für mehr als eine Person gleichzeitig. Das gilt auch
für Kinder.
● Toyota empfiehlt, dass Kinder auf dem Rücksitz sitzen und immer durch einen
Sicherheitsgurt und/oder einen entsprechenden Kindersitz gesichert werden.
● Für eine ordnungsgemäße Sitzposition neigen Sie die Rückenlehne nicht mehr als
nötig zurück. Die Sicherheitsgurte sind am effektivsten, wenn die Insassen gerade
und weit hinten auf dem Sitz sitzen.
● Führen Sie den Schultergurt nicht unter Ihrem Arm durch.
● Tragen Sie den Sicherheitsgurt stets tief und eng anliegend über der Hüfte.
■ Schwangere Frauen
■ Personen mit gesundheitlichen Problemen
Fragen Sie Ihren Arzt um Rat und legen Sie den Sicherheitsgurt auf die vorgeschrie-
bene Weise an. ( →S. 46)
Fragen Sie Ihren Arzt um Rat und legen Sie
den Sicherheitsgurt auf die vorgeschriebene
Weise an. ( →S. 46)
Schwangere Frauen sollten den Beckengurt
ebenso wie andere Insassen so tief wie mög-
lich über den Hüften positionieren, den Schul-
tergurt so einstellen, dass er vollständig über
der Schulter verläuft, und vermeiden, dass der
Gurt auf dem gewölbten Bereich des Unter-
bauchs aufliegt.
Wird der Sicherheitsgurt nicht korrekt ange-
legt, besteht nicht nur für die schwangere
Frau, sondern auch für das ungeborene Kind
Verletzungs- oder Lebensgefahr bei plötzli-
chem Bremsen oder einer Kollision.
HILUX_OM_OM71189M_(EM).book Page 49 Thursday, May 16, 2013 9 :58 AM

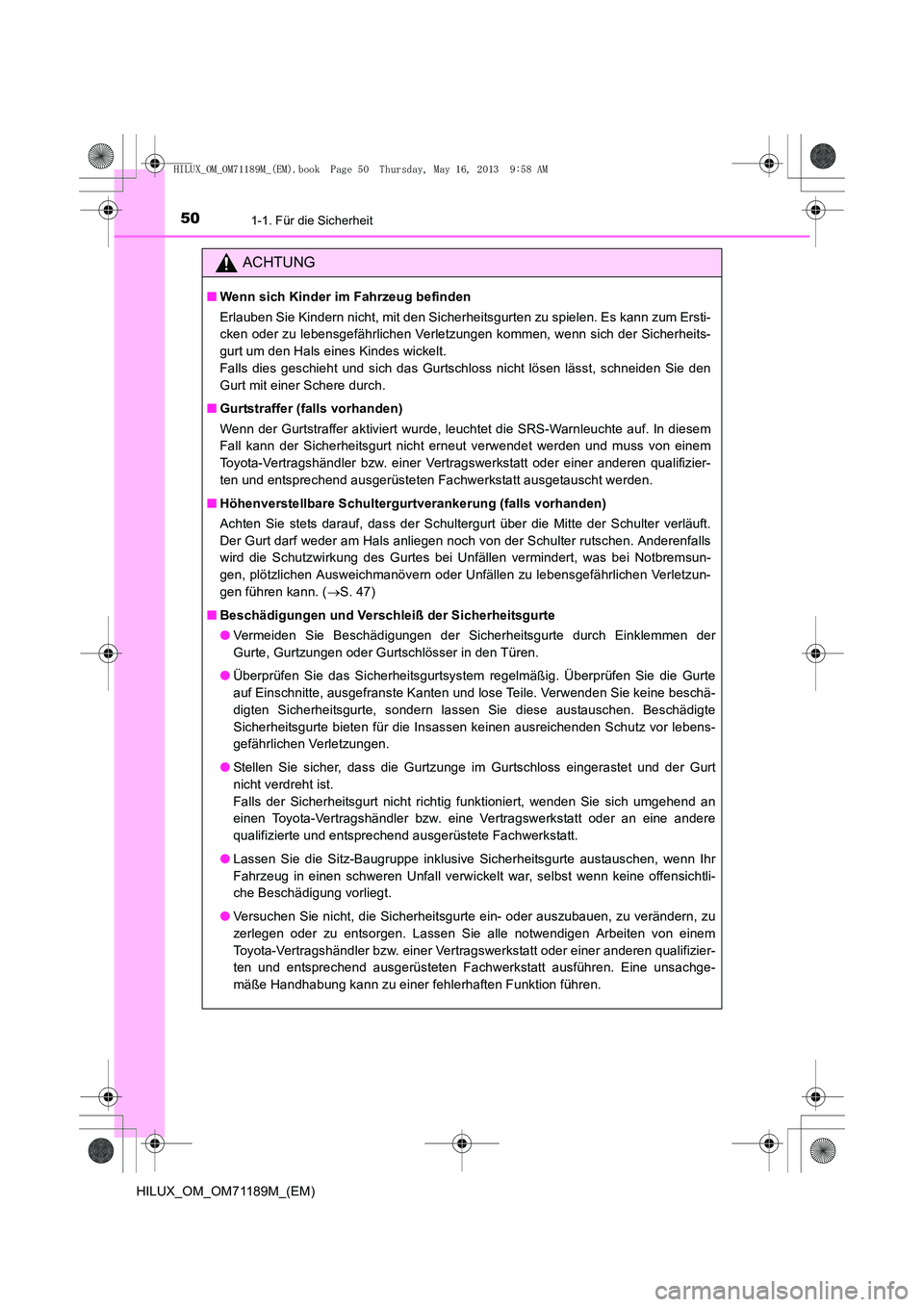

501-1. Für die Sicherheit
HILUX_OM_OM71189M_(EM)
ACHTUNG
■Wenn sich Kinder im Fahrzeug befinden
Erlauben Sie Kindern nicht, mit den Sicherheitsgurten zu spielen. Es kann zum Ersti-
cken oder zu lebensgefährlichen Verletzungen kommen, wenn sich der Sicherheits-
gurt um den Hals eines Kindes wickelt.
Falls dies geschieht und sich das Gurtschloss nicht lösen lässt, schneiden Sie den
Gurt mit einer Schere durch.
■ Gurtstraffer (falls vorhanden)
Wenn der Gurtstraffer aktiviert wurde, leuchtet die SRS-Warnleuchte auf. In diesem
Fall kann der Sicherheitsgurt nicht erneut verwendet werden und muss von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt ausgetauscht werden.
■ Höhenverstellbare Schultergurtverankerung (falls vorhanden)
Achten Sie stets darauf, dass der Schultergurt über die Mitte der Schulter verläuft.
Der Gurt darf weder am Hals anliegen noch von der Schulter rutschen. Anderenfalls
wird die Schutzwirkung des Gurtes bei Unfällen vermindert, was bei Notbremsun-
gen, plötzlichen Ausweichmanövern oder Unfällen zu lebensgefährlichen Verletzun-
gen führen kann. ( →S. 47)
■ Beschädigungen und Verschleiß der Sicherheitsgurte
●Vermeiden Sie Beschädigungen der Sicherheitsgurte durch Einklemmen der
Gurte, Gurtzungen oder Gurtschlösser in den Türen.
● Überprüfen Sie das Sicherheitsgurtsystem regelmäßig. Überprüfen Sie die Gurte
auf Einschnitte, ausgefranste Kanten und lose Teile. Verwenden Sie keine beschä-
digten Sicherheitsgurte, sondern lassen Sie diese austauschen. Beschädigte
Sicherheitsgurte bieten für die Insassen keinen ausreichenden Schutz vor lebens-
gefährlichen Verletzungen.
● Stellen Sie sicher, dass die Gurtzunge im Gurtschloss eingerastet und der Gurt
nicht verdreht ist.
Falls der Sicherheitsgurt nicht richtig funktioniert, wenden Sie sich umgehend an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere
qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
● Lassen Sie die Sitz-Baugruppe inklusive Sicherheitsgurte austauschen, wenn Ihr
Fahrzeug in einen schweren Unfall verwickelt war, selbst wenn keine offensichtli-
che Beschädigung vorliegt.
● Versuchen Sie nicht, die Sicherheitsgurte ein- oder auszubauen, zu verändern, zu
zerlegen oder zu entsorgen. Lassen Sie alle notwendigen Arbeiten von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt ausführen. Eine unsachge-
mäße Handhabung kann zu einer fehlerhaften Funktion führen.
HILUX_OM_OM71189M_(EM).book Page 50 Thursday, May 16, 2013 9 :58 AM
