TOYOTA HILUX 2014 Manuale duso (in Italian)

4216-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71191L_(EL)

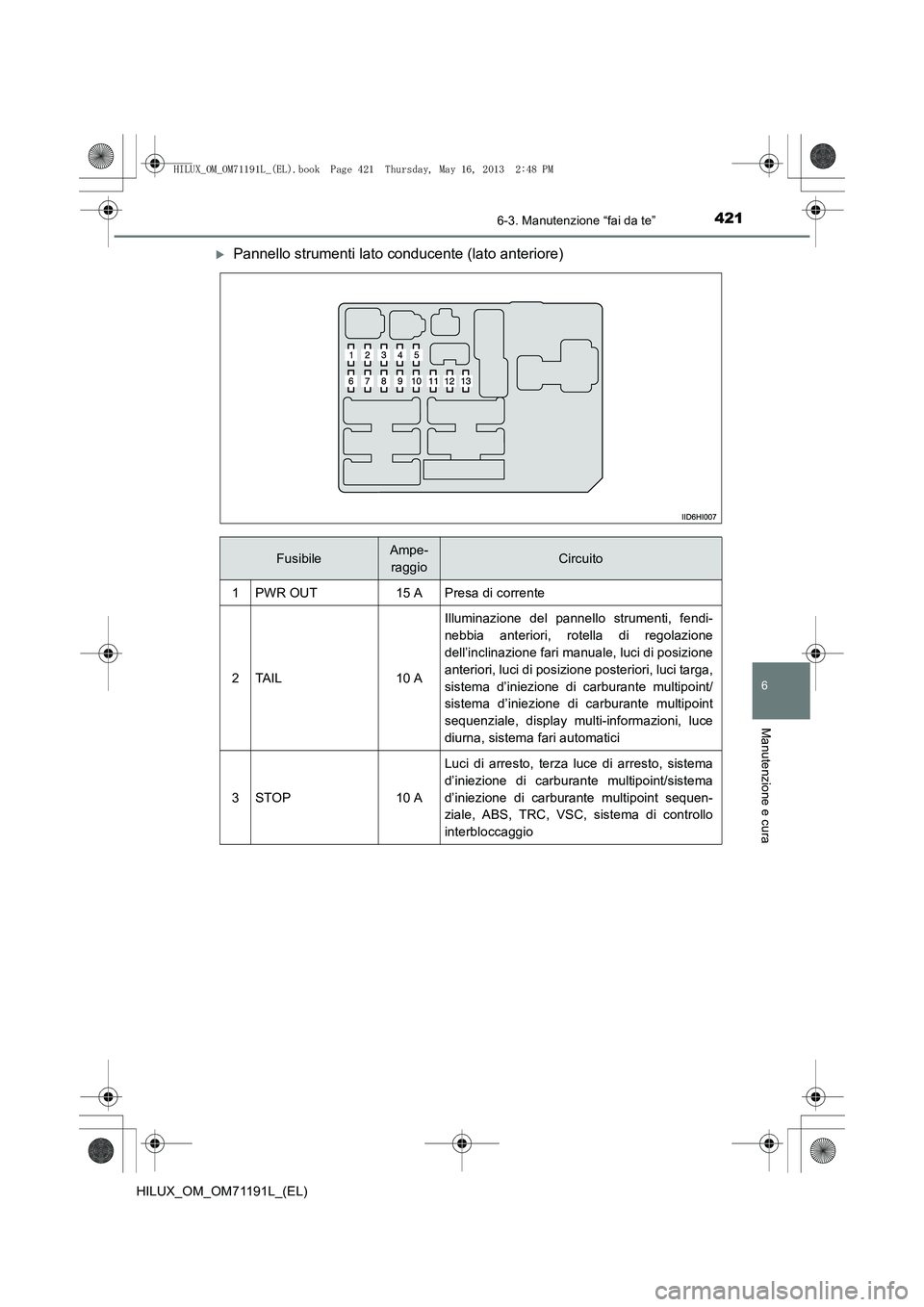

XPannello strumenti lato conducente (lato anteriore)
FusibileAmpe-raggioCircuito
1PWR OUT15 APresa di corrente
2TA I L10 A
Illuminazione del pannello strumenti, fendi-
nebbia anteriori, rotella di regolazione
dell’inclinazione fari manuale, luci di posizione
anteriori, luci di posizione posteriori, luci targa,
sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale, display multi-informazioni, luce
diurna, sistema fari automatici
3STOP10 A
Luci di arresto, terza luce di arresto, sistema
d’iniezione di carburante multipoint/sistema
d’iniezione di carburante multipoint sequen-
ziale, ABS, TRC, VSC, sistema di controllo
interbloccaggio
HILUX_OM_OM71191L_(EL).book Page 421 Thursday, May 16, 2013 2:48 PM

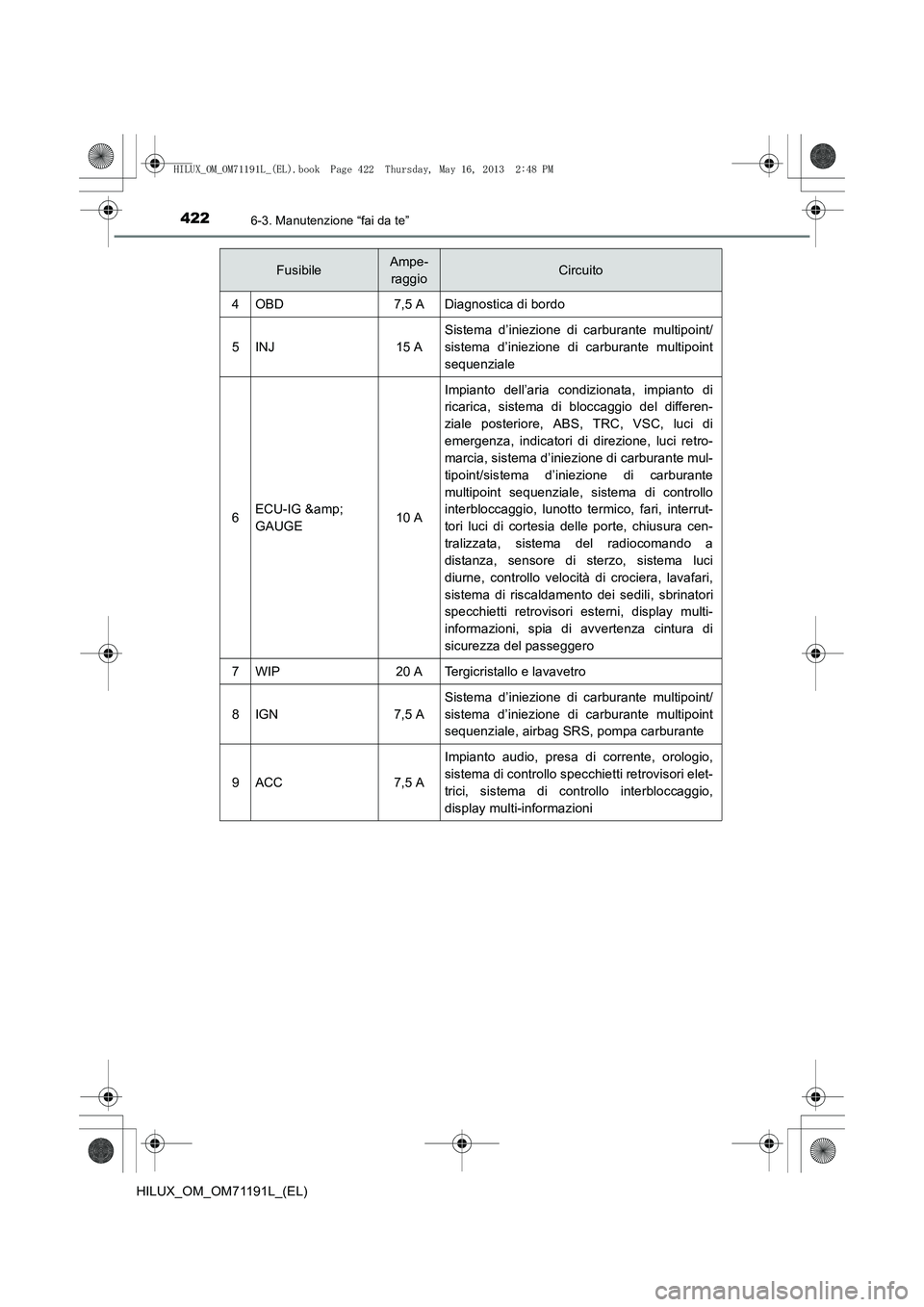

4226-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)
4OBD7,5 ADiagnostica di bordo
5INJ15 A
Sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale
6ECU-IG &
GAUGE10 A
Impianto dell’aria condizionata, impianto di
ricarica, sistema di bloccaggio del differen-
ziale posteriore, ABS, TRC, VSC, luci di
emergenza, indicatori di direzione, luci retro-
marcia, sistema d’iniezione di carburante mul-
tipoint/sistema d’iniezione di carburante
multipoint sequenziale, sistema di controllo
interbloccaggio, lunotto termico, fari, interrut-
tori luci di cortesia delle porte, chiusura cen-
tralizzata, sistema del radiocomando a
distanza, sensore di sterzo, sistema luci
diurne, controllo velocità di crociera, lavafari,
sistema di riscaldamento dei sedili, sbrinatori
specchietti retrovisori esterni, display multi-
informazioni, spia di avvertenza cintura di
sicurezza del passeggero
7WIP20 ATergicristallo e lavavetro
8IGN7,5 A
Sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale, airbag SRS, pompa carburante
9ACC7,5 A
Impianto audio, presa di corrente, orologio,
sistema di controllo specchietti retrovisori elet-
trici, sistema di controllo interbloccaggio,
display multi-informazioni
FusibileAmpe-raggioCircuito
HILUX_OM_OM71191L_(EL).book Page 422 Thursday, May 16, 2013 2:48 PM

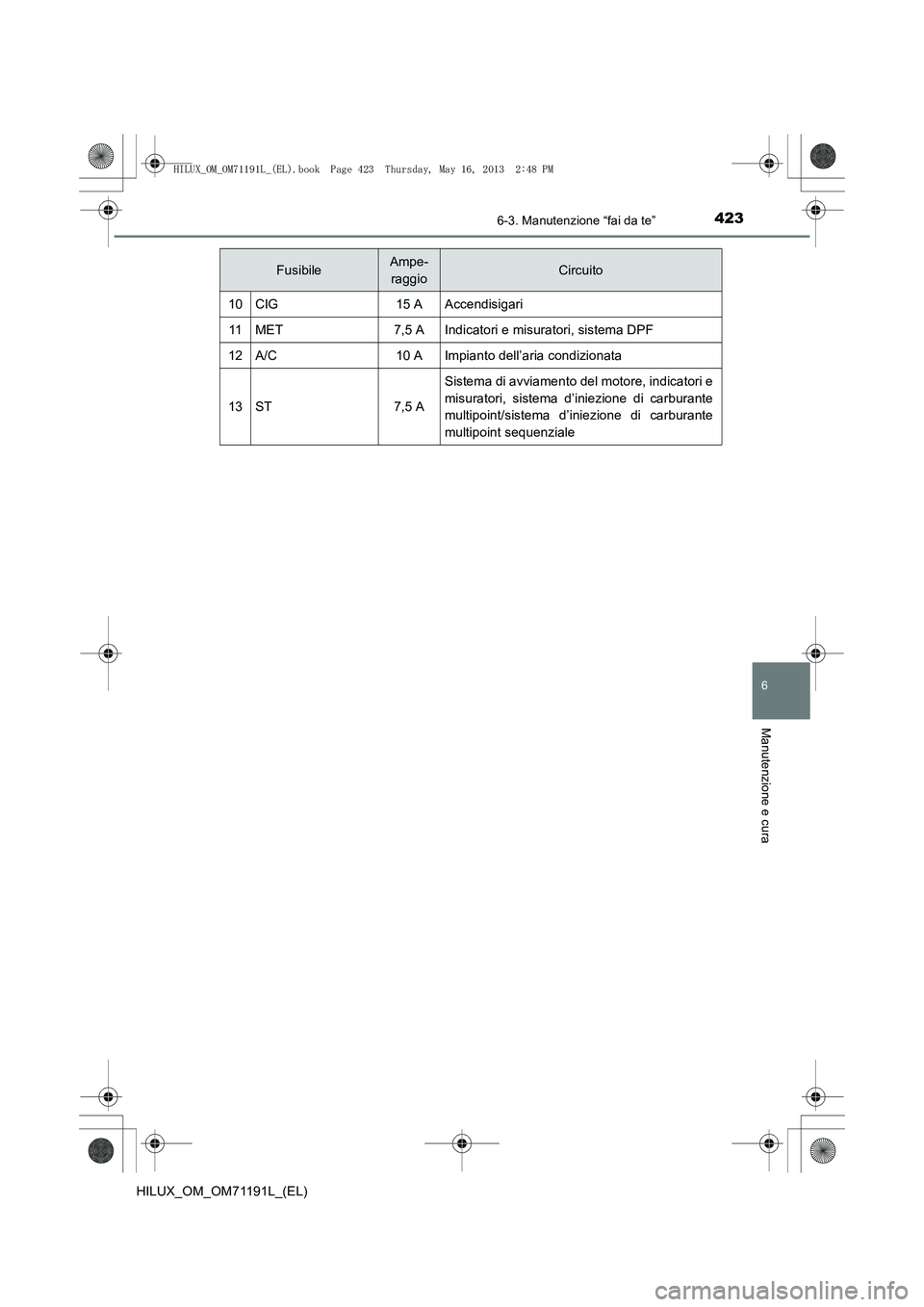

4236-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71191L_(EL)
10CIG15 AAccendisigari
11MET7,5 AIndicatori e misuratori, sistema DPF
12A/C10 AImpianto dell’aria condizionata
13ST7,5 A
Sistema di avviamento del motore, indicatori e
misuratori, sistema d’iniezione di carburante
multipoint/sistema d’iniezione di carburante
multipoint sequenziale
FusibileAmpe-raggioCircuito
HILUX_OM_OM71191L_(EL).book Page 423 Thursday, May 16, 2013 2:48 PM

4246-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)

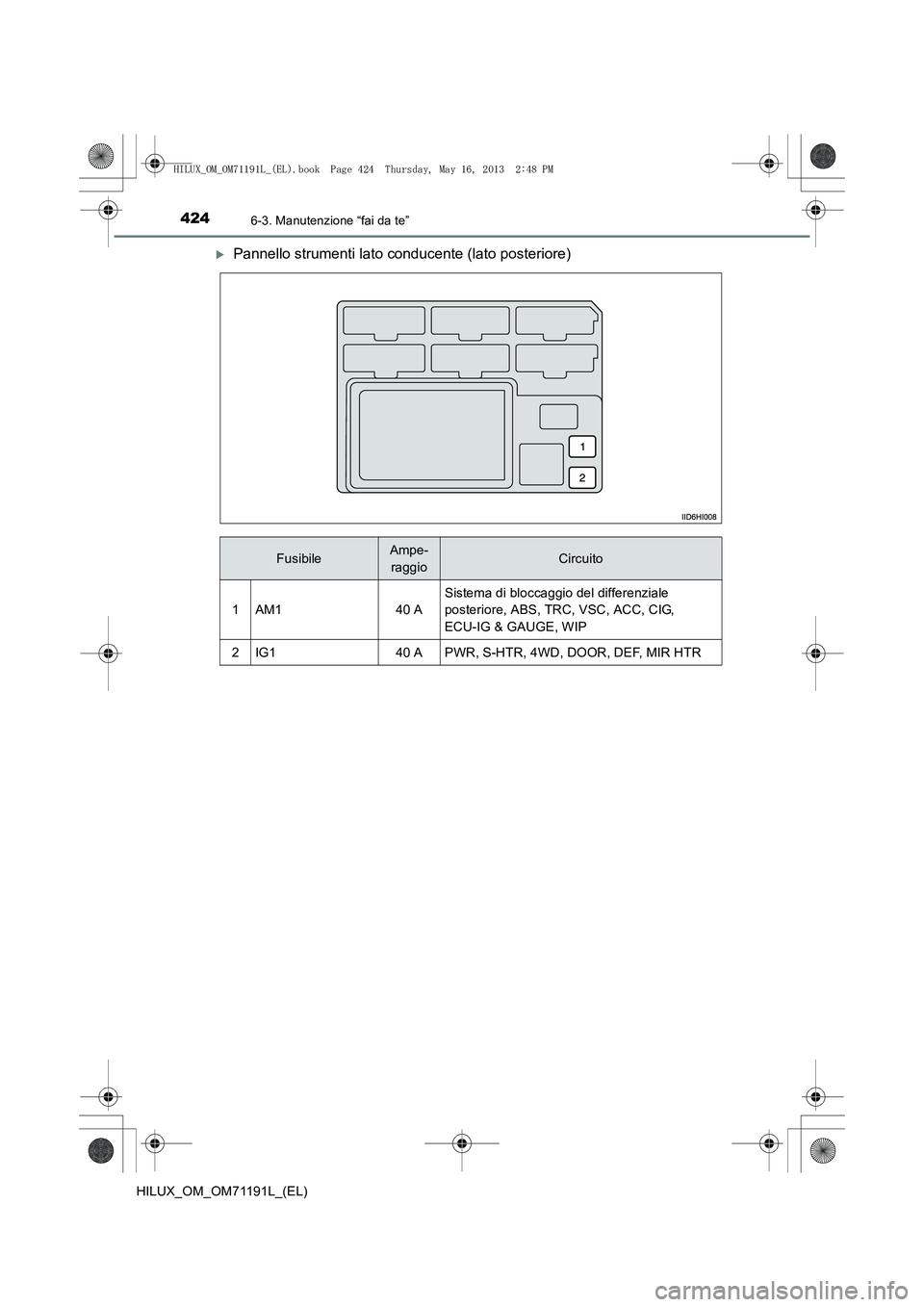

XPannello strumenti lato conducente (lato posteriore)
FusibileAmpe-raggioCircuito
1AM140 A
Sistema di bloccaggio del differenziale
posteriore, ABS, TRC, VSC, ACC, CIG,
ECU-IG & GAUGE, WIP
2IG140 APWR, S-HTR, 4WD, DOOR, DEF, MIR HTR
HILUX_OM_OM71191L_(EL).book Page 424 Thursday, May 16, 2013 2:48 PM

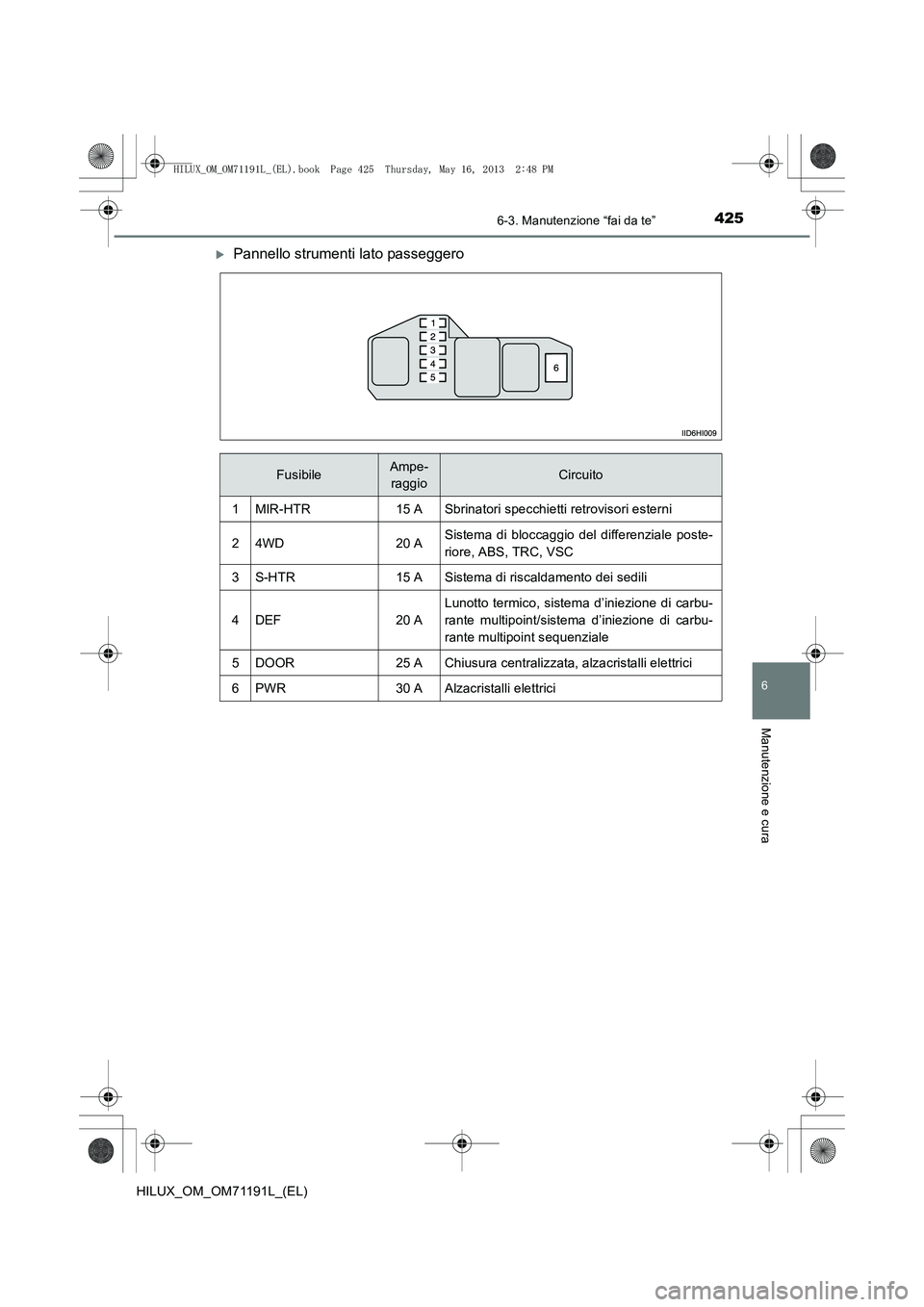

4256-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71191L_(EL)
XPannello strumenti lato passeggero
FusibileAmpe-raggioCircuito
1MIR-HTR15 ASbrinatori specchietti retrovisori esterni
24WD20 ASistema di bloccaggio del differenziale poste-
riore, ABS, TRC, VSC
3S-HTR15 ASistema di riscaldamento dei sedili
4DEF20 A
Lunotto termico, sistema d’iniezione di carbu-
rante multipoint/sistema d’iniezione di carbu-
rante multipoint sequenziale
5DOOR25 AChiusura centralizzata, alzacristalli elettrici
6PWR30 AAlzacristalli elettrici
HILUX_OM_OM71191L_(EL).book Page 425 Thursday, May 16, 2013 2:48 PM

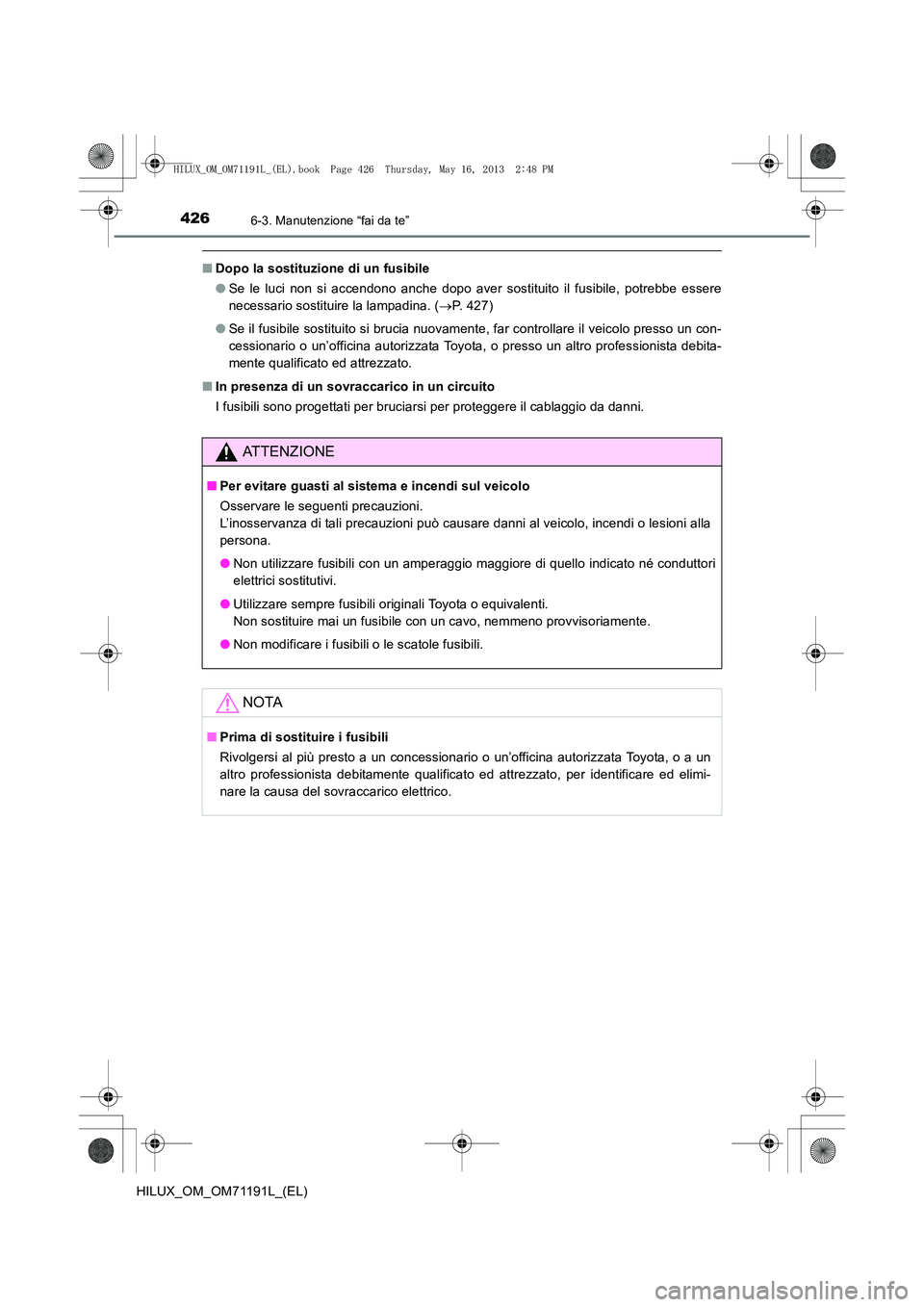

4266-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)
■Dopo la sostituzione di un fusibile
●Se le luci non si accendono anche dopo aver sostituito il fusibile, potrebbe essere
necessario sostituire la lampadina. ( →P. 427)
● Se il fusibile sostituito si brucia nuovamente, far controllare il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un altro professionista debita-
mente qualificato ed attrezzato.
■ In presenza di un sovraccarico in un circuito
I fusibili sono progettati per bruciarsi per proteggere il cablaggio da danni.
ATTENZIONE
■Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può causare danni al veicolo, incendi o lesioni alla
persona.
●Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori
elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
● Non modificare i fusibili o le scatole fusibili.
NOTA
■Prima di sostituire i fusibili
Rivolgersi al più presto a un concessionario o un’officina autorizzata Toyota, o a un
altro professionista debitamente qualificato ed attrezzato, per identificare ed elimi-
nare la causa del sovraccarico elettrico.
HILUX_OM_OM71191L_(EL).book Page 426 Thursday, May 16, 2013 2:48 PM

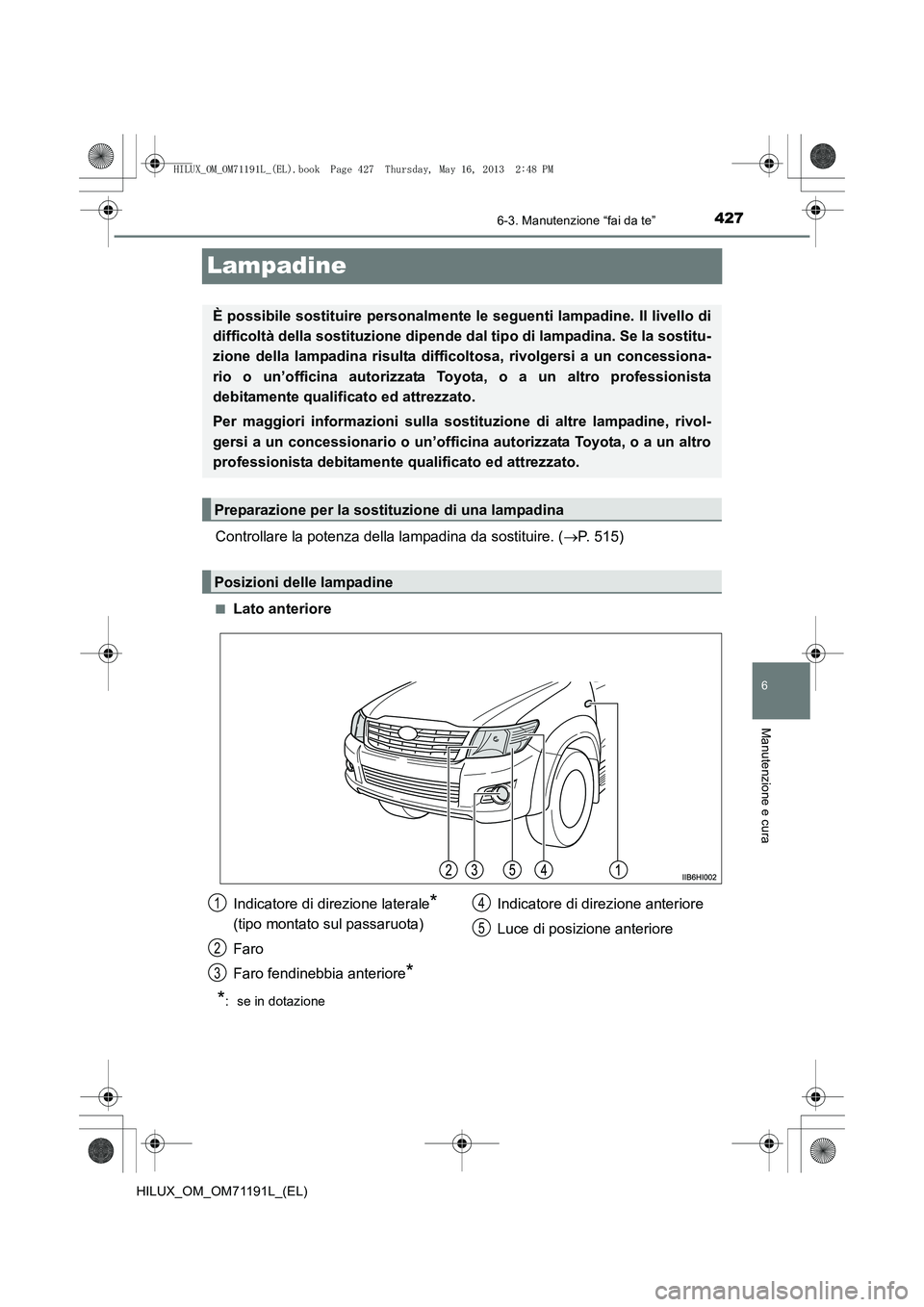

427
6
6-3. Manutenzione “fai da te”
Manutenzione e cura
HILUX_OM_OM71191L_(EL)
Lampadine
Controllare la potenza della lampadina da sostituire. (→P. 515)
■Lato anteriore
*: se in dotazione
È possibile sostituire personalmente le seguenti lampadine. Il livello di
difficoltà della sostituzione dipende da l tipo di lampadina. Se la sostitu-
zione della lampadina risulta difficoltosa, rivolgersi a un concessiona-
rio o un’officina autorizzata Toyota, o a un altro professionista
debitamente qualificato ed attrezzato.
Per maggiori informazioni sulla sost ituzione di altre lampadine, rivol-
gersi a un concessionario o un’officina autorizzata Toyota, o a un altro
professionista debitamente qualificato ed attrezzato.
Preparazione per la sostituzione di una lampadina
Posizioni delle lampadine
Indicatore di direzione laterale*
(tipo montato sul passaruota)
Faro
Faro fendinebbia anteriore
*
Indicatore di direzione anteriore
Luce di posizione anteriore1
2
3
4
5
HILUX_OM_OM71191L_(EL).book Page 427 Thursday, May 16, 2013 2:48 PM

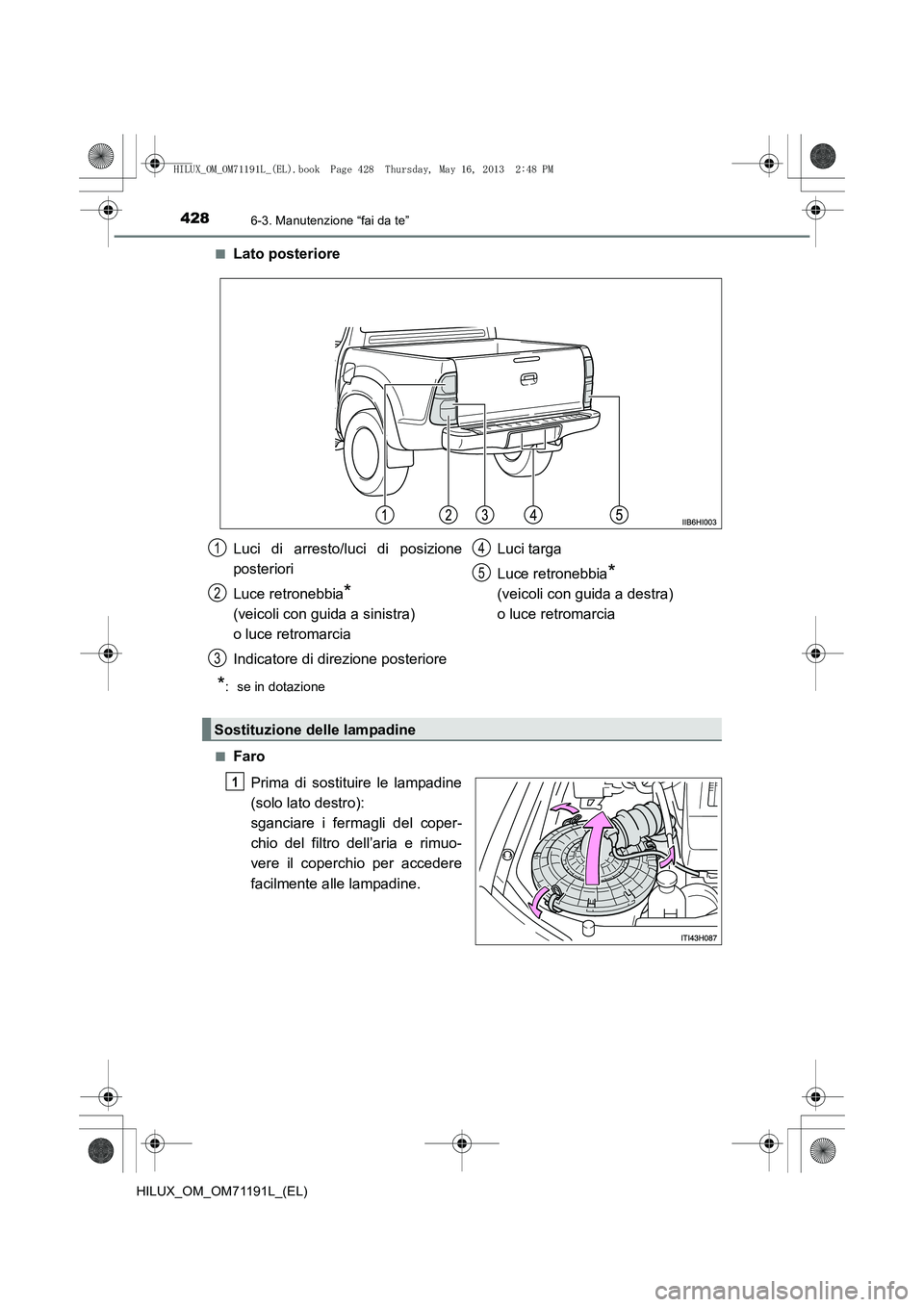

4286-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)■
Lato posteriore
*: se in dotazione
■
Faro Prima di sostituire le lampadine
(solo lato destro):
sganciare i fermagli del coper-
chio del filtro dell’aria e rimuo-
vere il coperchio per accedere
facilmente alle lampadine.
Luci di arresto/luci di posizione
posteriori
Luce retronebbia
*
(veicoli con guida a sinistra)
o luce retromarcia
Indicatore di direzione posteriore Luci targa
Luce retronebbia
*
(veicoli con guida a destra)
o luce retromarcia
1
2
3
4
5
Sostituzione delle lampadine
1
HILUX_OM_OM71191L_(EL).book Page 428 Thursday, May 16, 2013 2:48 PM

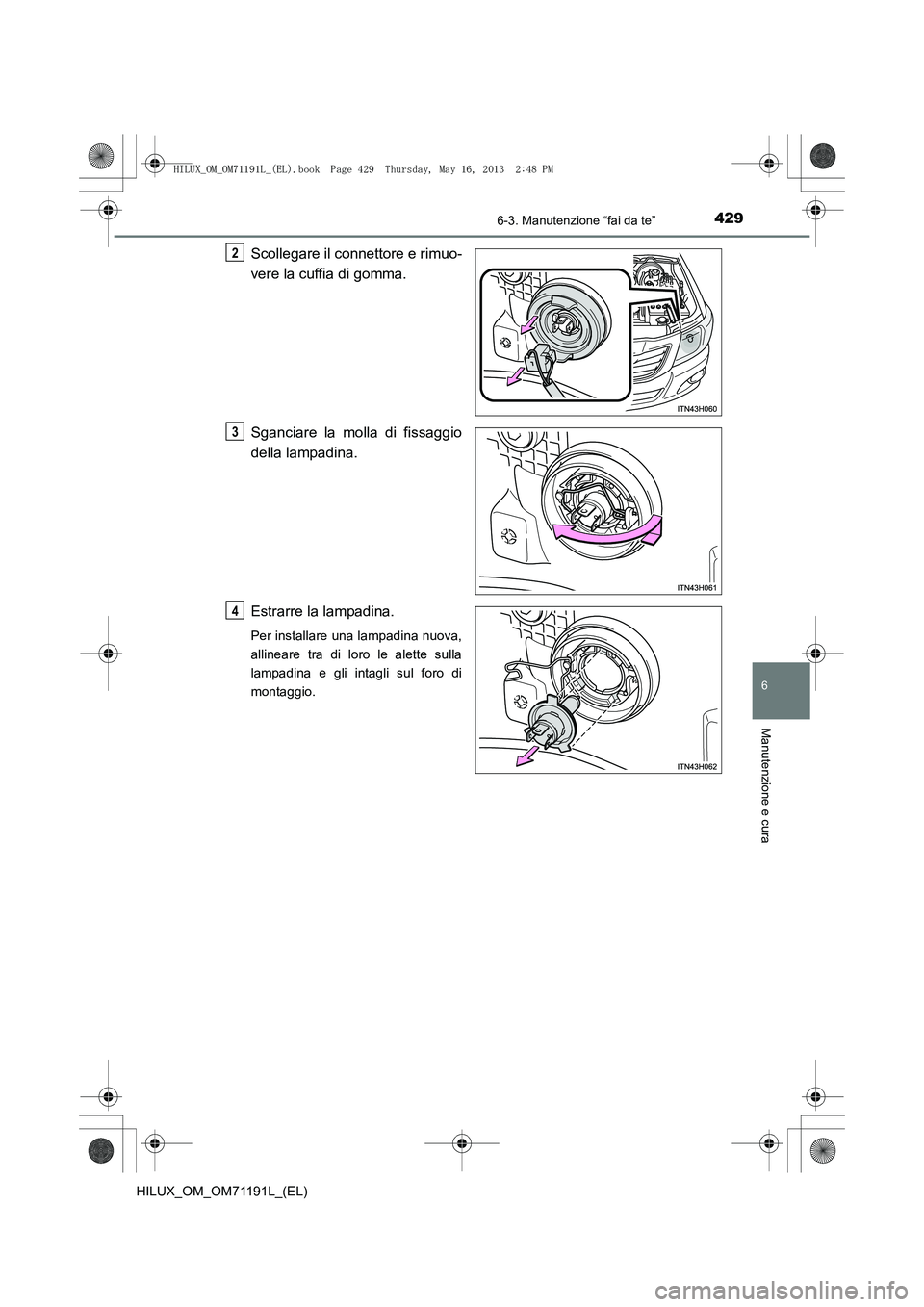

4296-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71191L_(EL)
Scollegare il connettore e rimuo-
vere la cuffia di gomma.
Sganciare la molla di fissaggio
della lampadina.
Estrarre la lampadina.
Per installare una lampadina nuova,
allineare tra di loro le alette sulla
lampadina e gli intagli sul foro di
montaggio.
2
3
4
HILUX_OM_OM71191L_(EL).book Page 429 Thursday, May 16, 2013 2:48 PM

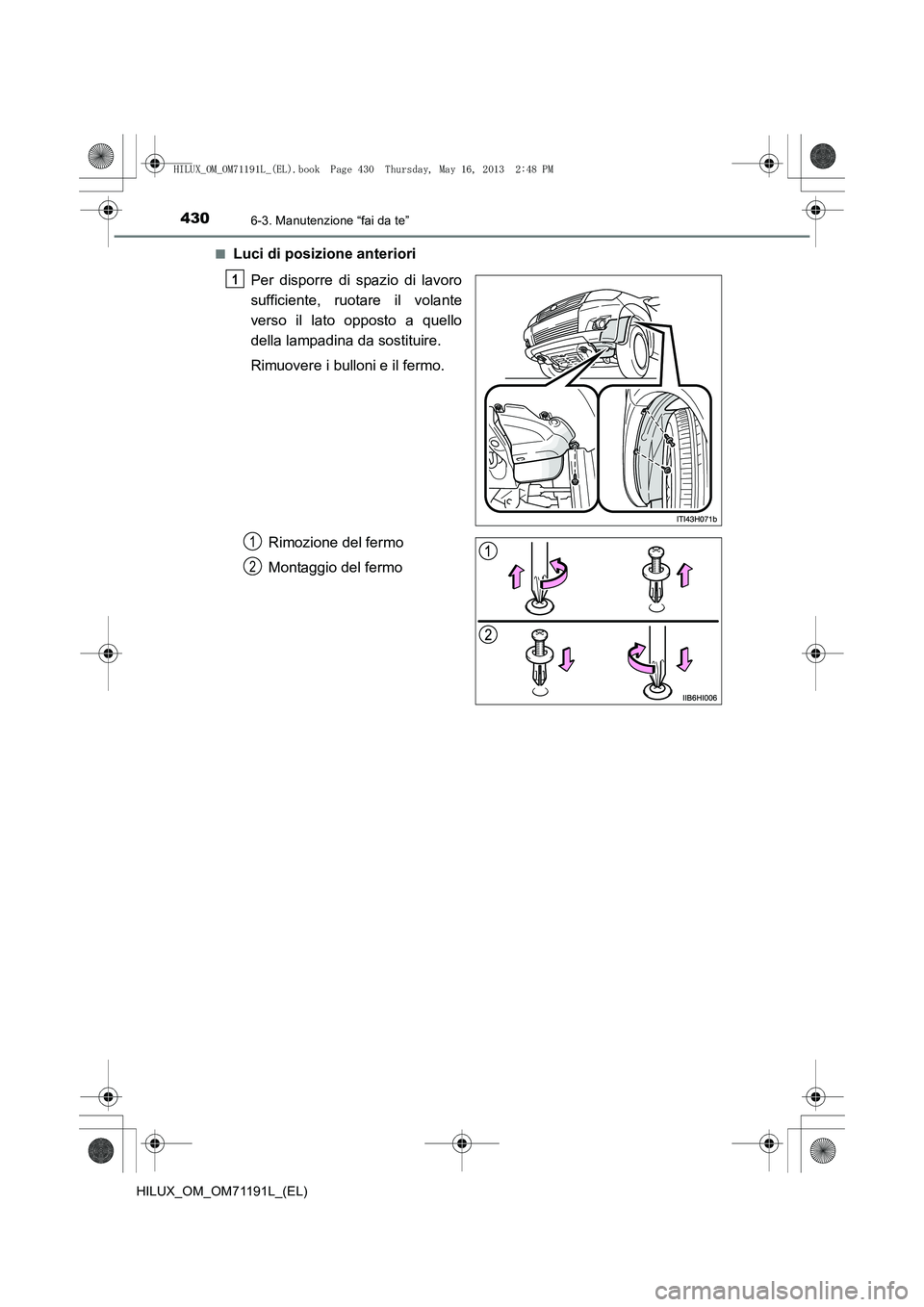

4306-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)■
Luci di posizione anteriori
Per disporre di spazio di lavoro
sufficiente, ruotare il volante
verso il lato opposto a quello
della lampadina da sostituire.
Rimuovere i bulloni e il fermo.
Rimozione del fermo
Montaggio del fermo
1
1
2
HILUX_OM_OM71191L_(EL).book Page 430 Thursday, May 16, 2013 2:48 PM
