3816-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71191L_(EL)

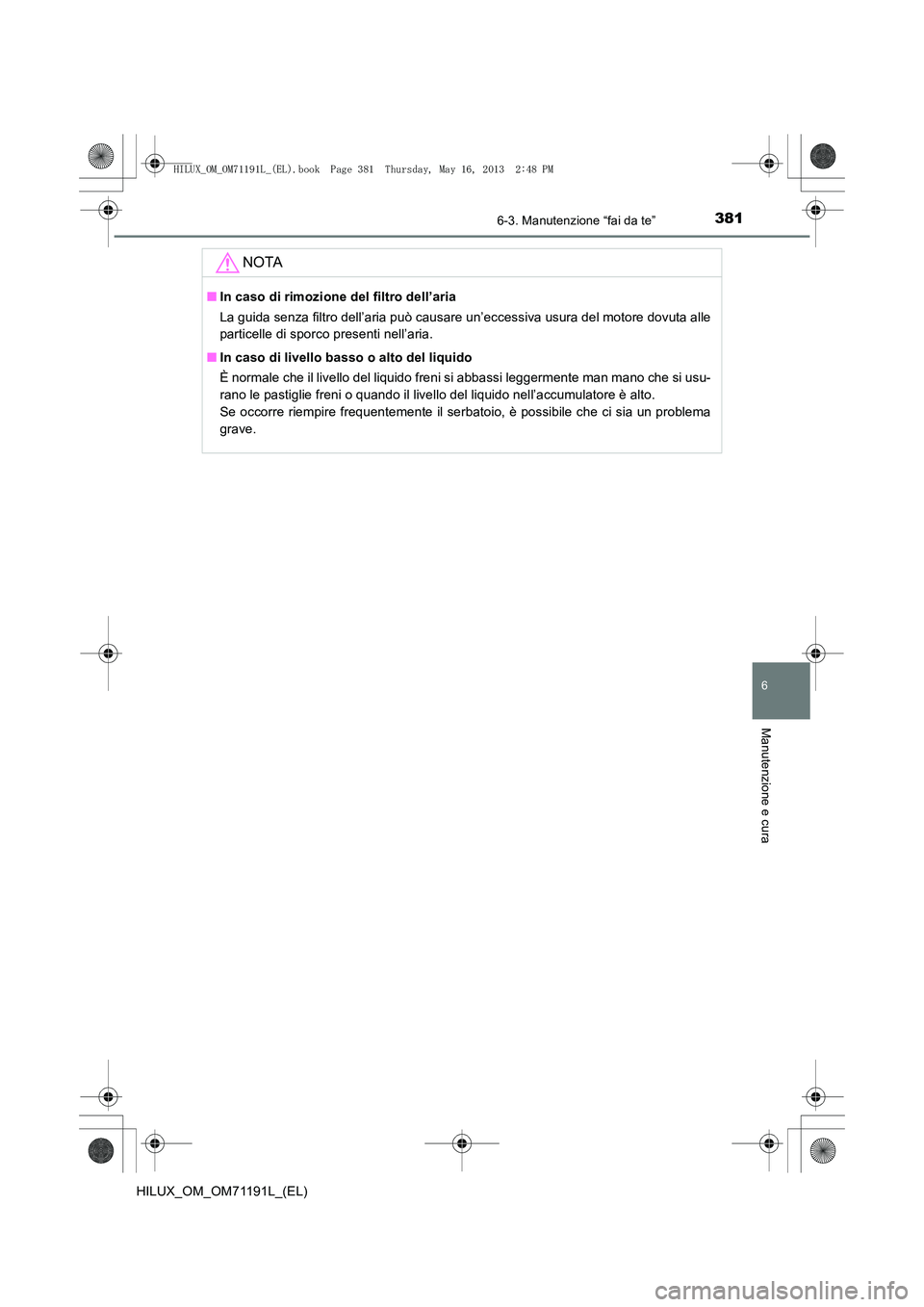

NOTA
■In caso di rimozione del filtro dell’aria
La guida senza filtro dell’aria può causare un’eccessiva usura del motore dovuta alle
particelle di sporco presenti nell’aria.
■ In caso di livello basso o alto del liquido
È normale che il livello del liquido freni si abbassi leggermente man mano che si usu-
rano le pastiglie freni o quando il livello del liquido nell’accumulatore è alto.
Se occorre riempire frequentemente il serbatoio, è possibile che ci sia un problema
grave.
HILUX_OM_OM71191L_(EL).book Page 381 Thursday, May 16, 2013 2:48 PM

3826-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)

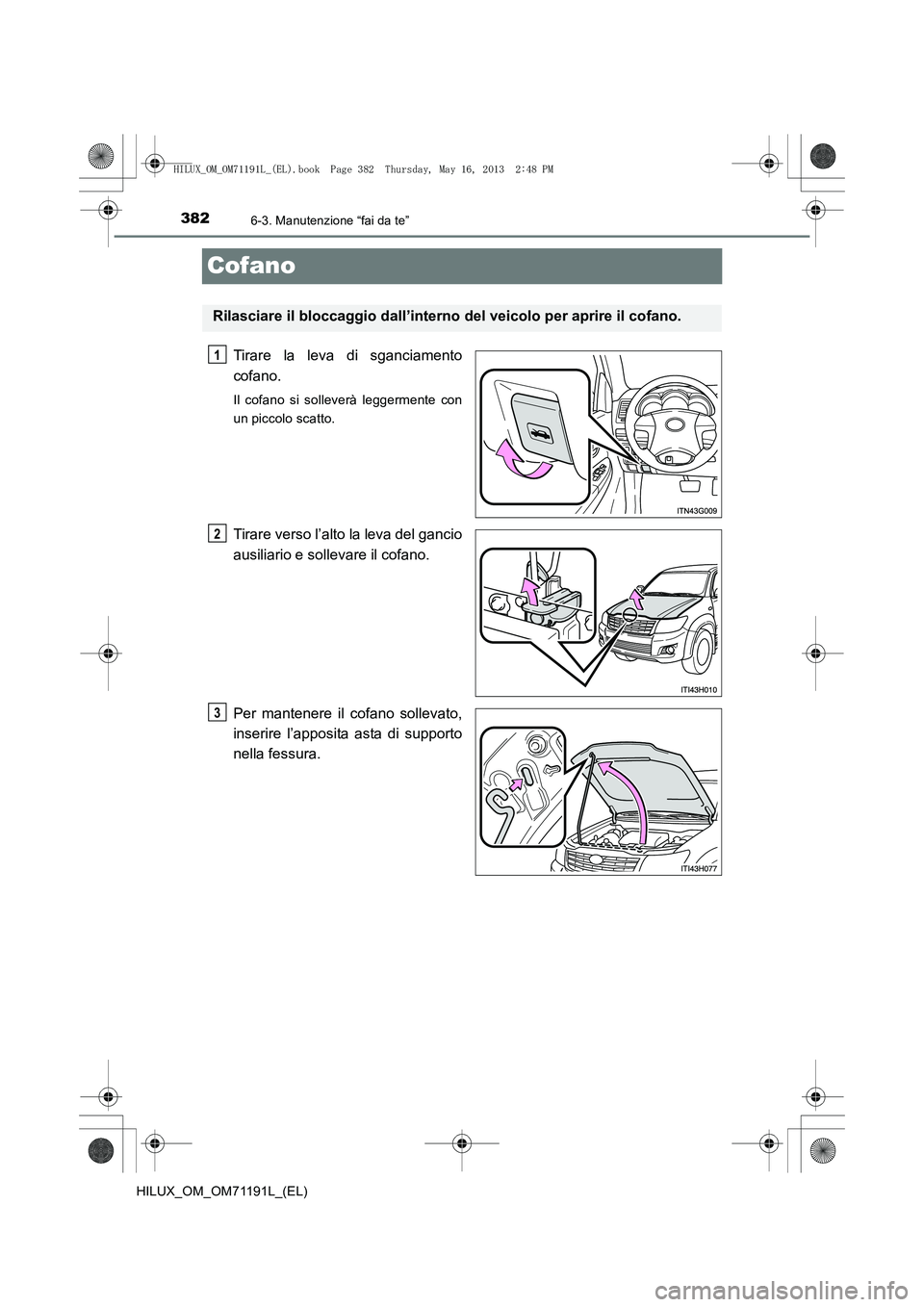

Cofano
Tirare la leva di sganciamento
cofano.
Il cofano si solleverà leggermente con
un piccolo scatto.
Tirare verso l’alto la leva del gancio
ausiliario e sollevare il cofano.
Per mantenere il cofano sollevato,
inserire l’apposita asta di supporto
nella fessura.
Rilasciare il bloccaggio dall’interno del veicolo per aprire il cofano.
1
2
3
HILUX_OM_OM71191L_(EL).book Page 382 Thursday, May 16, 2013 2:48 PM

3836-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71191L_(EL)

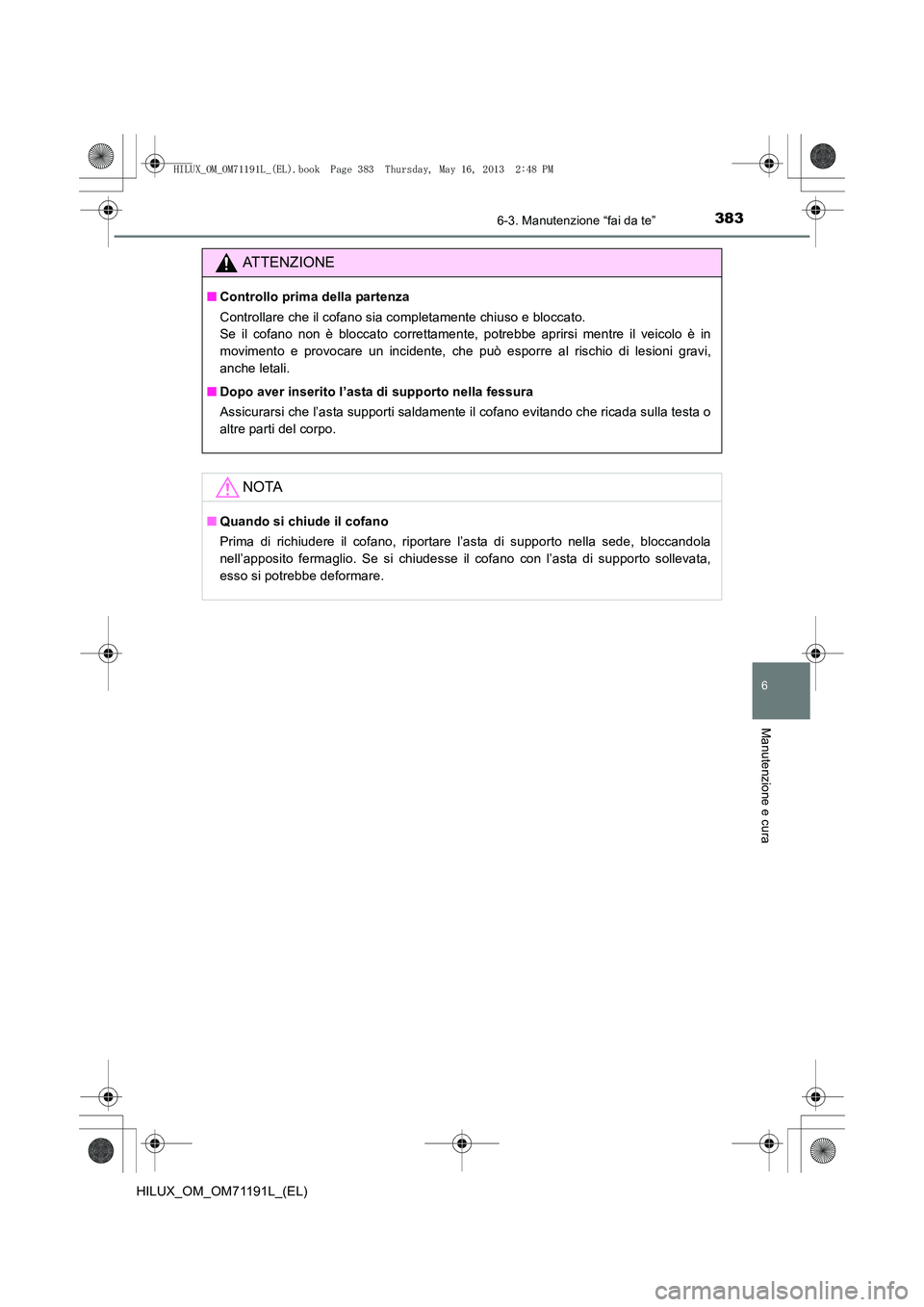

ATTENZIONE
■Controllo prima della partenza
Controllare che il cofano sia completamente chiuso e bloccato.
Se il cofano non è bloccato correttamente, potrebbe aprirsi mentre il veicolo è in
movimento e provocare un incidente, che può esporre al rischio di lesioni gravi,
anche letali.
■ Dopo aver inserito l’asta di supporto nella fessura
Assicurarsi che l’asta supporti saldamente il cofano evitando che ricada sulla testa o
altre parti del corpo.
NOTA
■Quando si chiude il cofano
Prima di richiudere il cofano, riportare l’asta di supporto nella sede, bloccandola
nell’apposito fermaglio. Se si chiudesse il cofano con l’asta di supporto sollevata,
esso si potrebbe deformare.
HILUX_OM_OM71191L_(EL).book Page 383 Thursday, May 16, 2013 2:48 PM

3846-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)

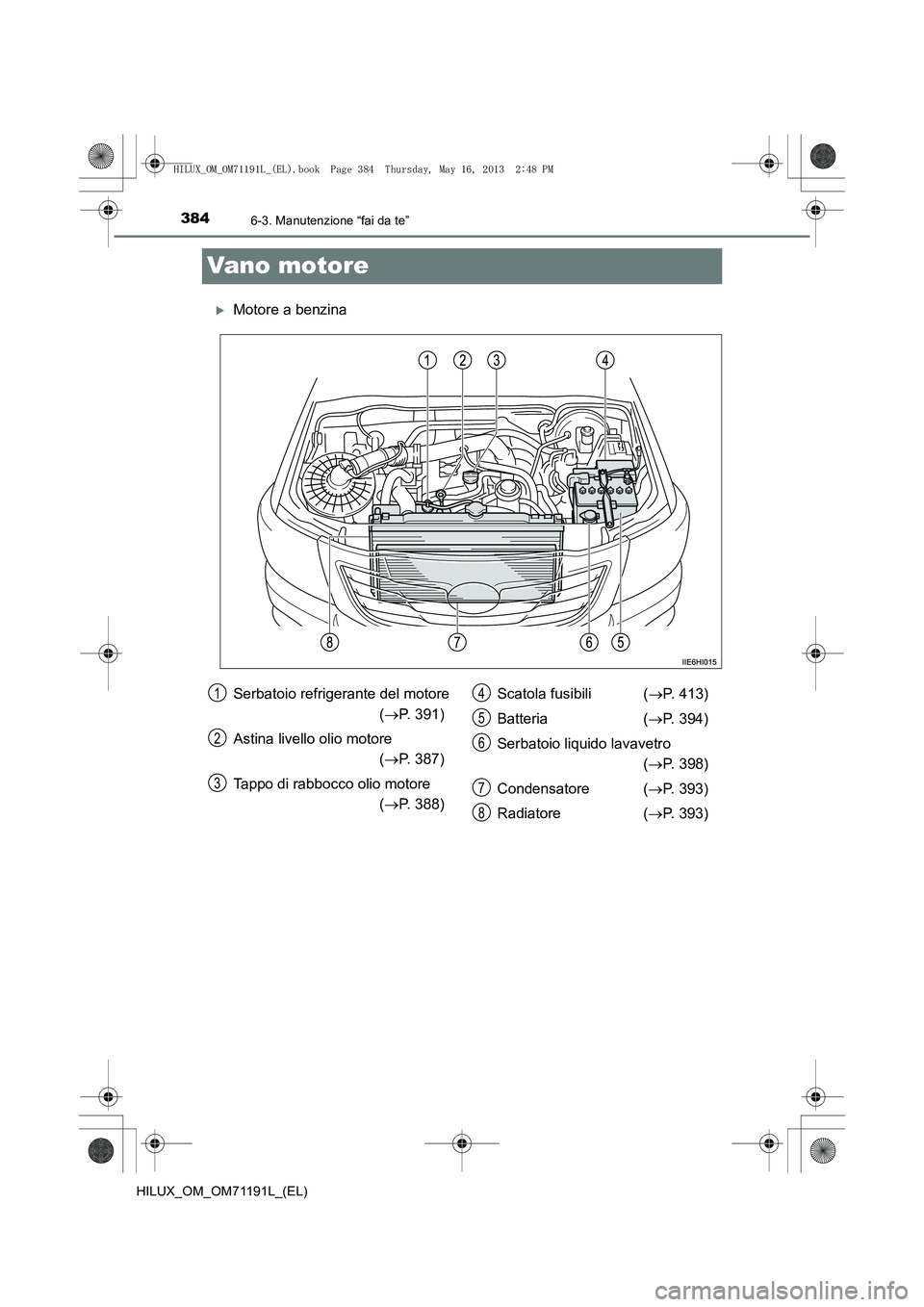

Vano motore
XMotore a benzina
Serbatoio refrigerante del motore (→ P. 391)
Astina livello olio motore (→ P. 387)
Tappo di rabbocco olio motore (→ P. 388) Scatola fusibili (
→P. 413)
Batteria ( →P. 394)
Serbatoio liquido lavavetro (→ P. 398)
Condensatore ( →P. 393)
Radiatore ( →P. 393)1
2
3
4
5
6
7
8
HILUX_OM_OM71191L_(EL).book Page 384 Thursday, May 16, 2013 2:48 PM

3856-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71191L_(EL)

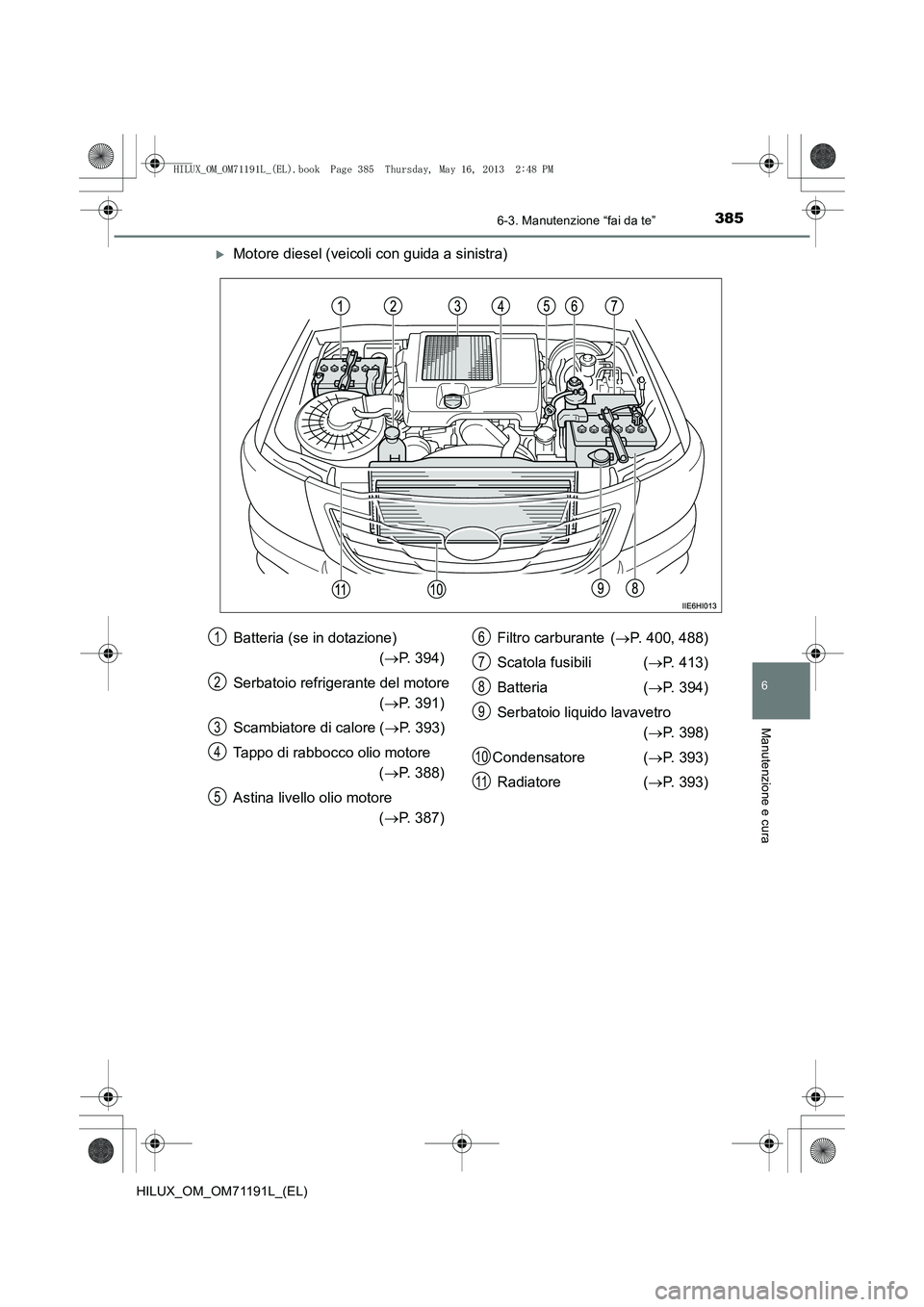

XMotore diesel (veicoli con guida a sinistra)
Batteria (se in dotazione) (→ P. 394)
Serbatoio refrigerante del motore (→ P. 391)
Scambiatore di calore ( →P. 393)
Tappo di rabbocco olio motore (→ P. 388)
Astina livello olio motore (→ P. 387) Filtro carburante (
→P. 400, 488)
Scatola fusibili ( →P. 413)
Batteria ( →P. 394)
Serbatoio liquido lavavetro (→ P. 398)
Condensatore ( →P. 393)
Radiatore ( →P. 393)1
2
3
4
5
6
7
8
9
10
11
HILUX_OM_OM71191L_(EL).book Page 385 Thursday, May 16, 2013 2:48 PM

3866-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)

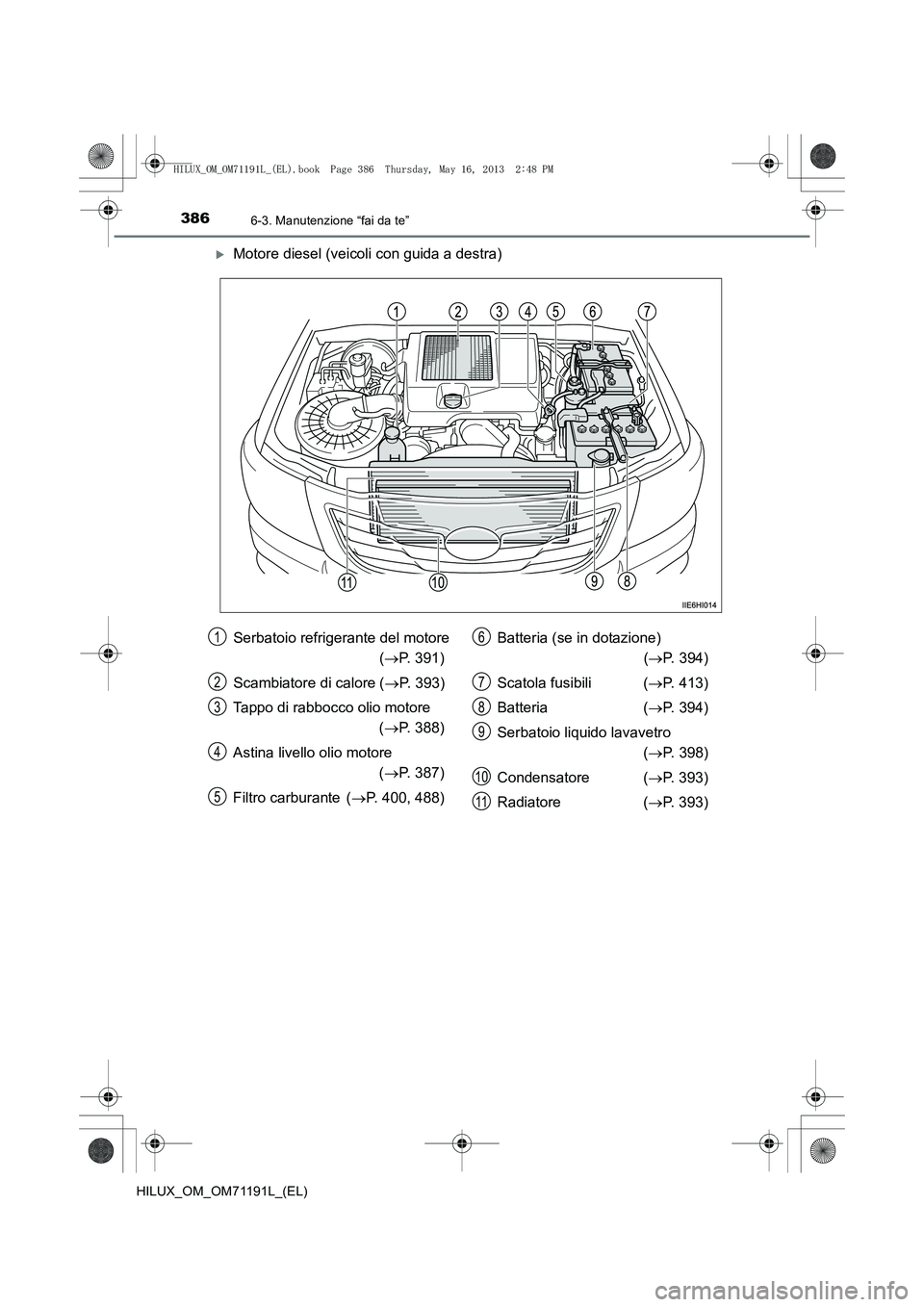

XMotore diesel (veicoli con guida a destra)
Serbatoio refrigerante del motore (→ P. 391)
Scambiatore di calore ( →P. 393)
Tappo di rabbocco olio motore (→ P. 388)
Astina livello olio motore (→ P. 387)
Filtro carburante ( →P. 400, 488) Batteria (se in dotazione)
(→ P. 394)
Scatola fusibili ( →P. 413)
Batteria ( →P. 394)
Serbatoio liquido lavavetro (→ P. 398)
Condensatore ( →P. 393)
Radiatore ( →P. 393)1
2
3
4
5
6
7
8
9
10
11
HILUX_OM_OM71191L_(EL).book Page 386 Thursday, May 16, 2013 2:48 PM

3876-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71191L_(EL)

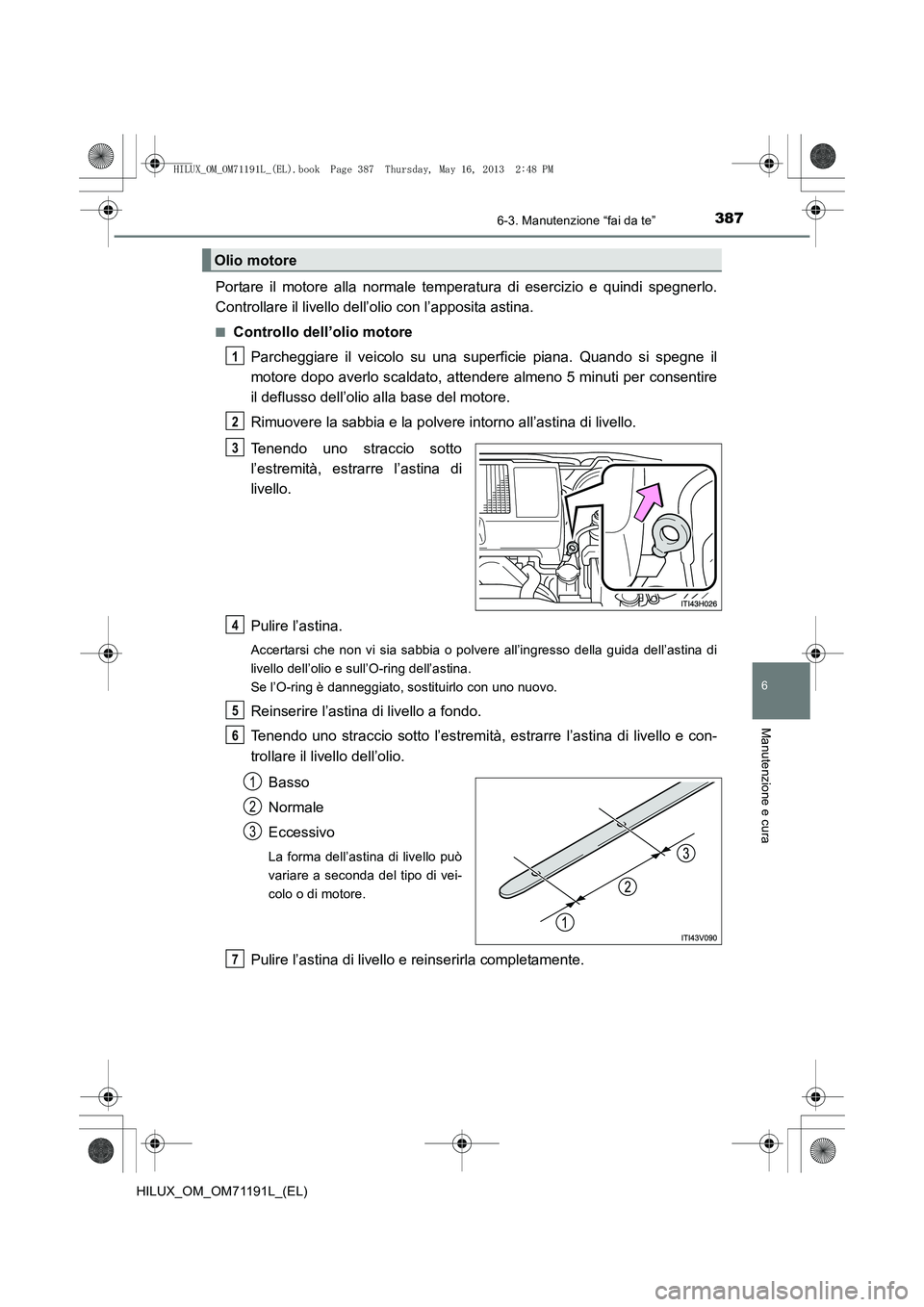

Portare il motore alla normale temperatura di esercizio e quindi spegnerlo.
Controllare il livello dell’olio con l’apposita astina.
■Controllo dell’olio motore
Parcheggiare il veicolo su una superficie piana. Quando si spegne il
motore dopo averlo scaldato, attendere almeno 5 minuti per consentire
il deflusso dell’olio alla base del motore.
Rimuovere la sabbia e la polvere intorno all’astina di livello.
Tenendo uno straccio sotto
l’estremità, estrarre l’astina di
livello.
Pulire l’astina.
Accertarsi che non vi sia sabbia o polvere all’ingresso della guida dell’astina di
livello dell’olio e sull’O-ring dell’astina.
Se l’O-ring è danneggiato, sostituirlo con uno nuovo.
Reinserire l’astina di livello a fondo.
Tenendo uno straccio sotto l’estremità, estrarre l’astina di livello e con-
trollare il livello dell’olio.
Basso
Normale
Eccessivo
La forma dell’astina di livello può
variare a seconda del tipo di vei-
colo o di motore.
Pulire l’astina di livello e reinserirla completamente.
Olio motore
1
2
3
4
5
6
1
2
3
7
HILUX_OM_OM71191L_(EL).book Page 387 Thursday, May 16, 2013 2:48 PM

3886-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)■

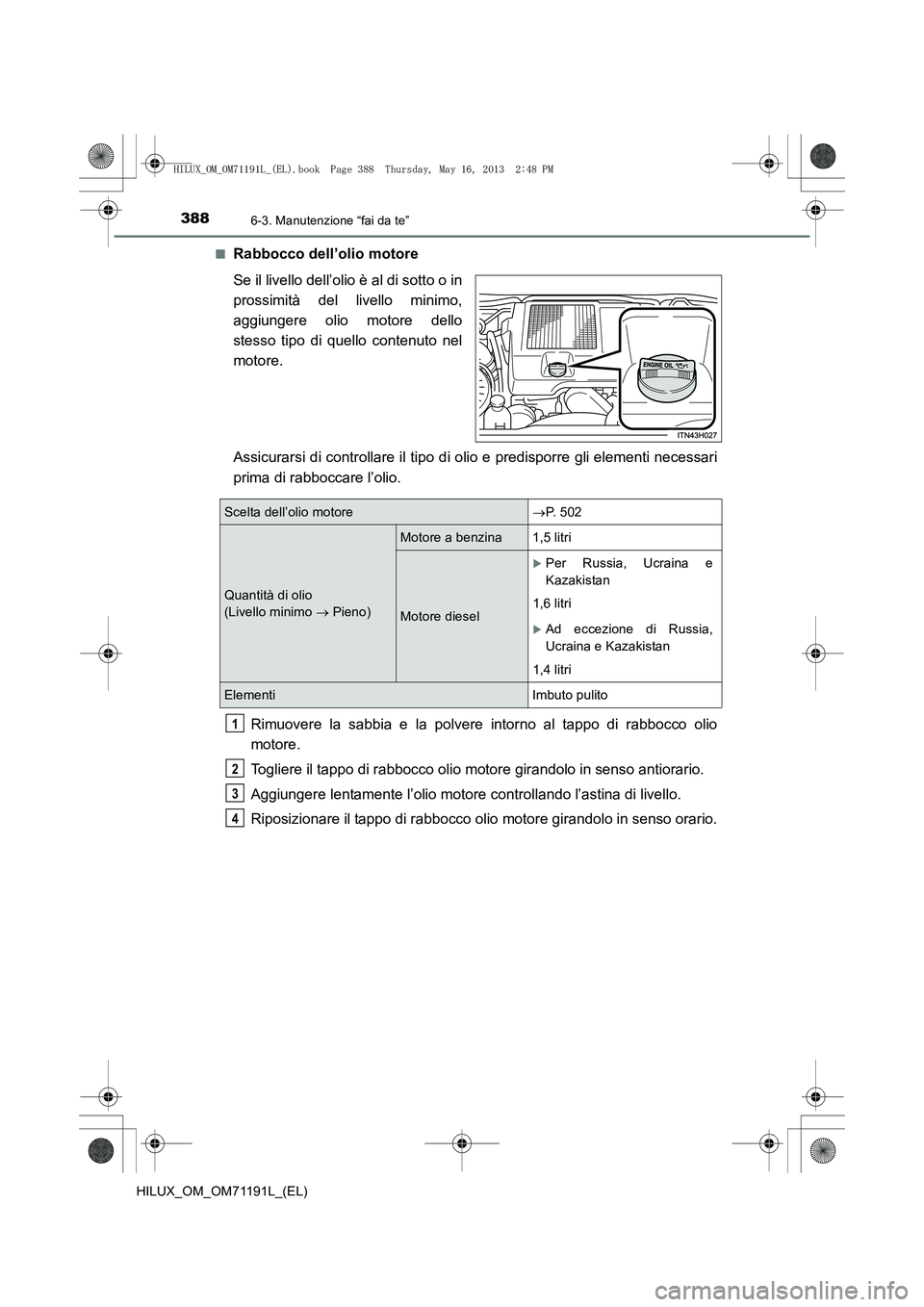

Rabbocco dell’olio motore
Se il livello dell’olio è al di sotto o in
prossimità del livello minimo,
aggiungere olio motore dello
stesso tipo di quello contenuto nel
motore.
Assicurarsi di controllare il tipo di olio e predisporre gli elementi necessari
prima di rabboccare l’olio.
Rimuovere la sabbia e la polvere intorno al tappo di rabbocco olio
motore.
Togliere il tappo di rabbocco olio motore girandolo in senso antiorario.
Aggiungere lentamente l’olio motore controllando l’astina di livello.
Riposizionare il tappo di rabbocco olio motore girandolo in senso orario.
Scelta dell’olio motore→P. 5 0 2
Quantità di olio
(Livello minimo → Pieno)
Motore a benzina 1,5 litri
Motore diesel
XPer Russia, Ucraina e
Kazakistan
1,6 litri
XAd eccezione di Russia,
Ucraina e Kazakistan
1,4 litri
Elementi Imbuto pulito
1
2
3
4
HILUX_OM_OM71191L_(EL).book Page 388 Thursday, May 16, 2013 2:48 PM

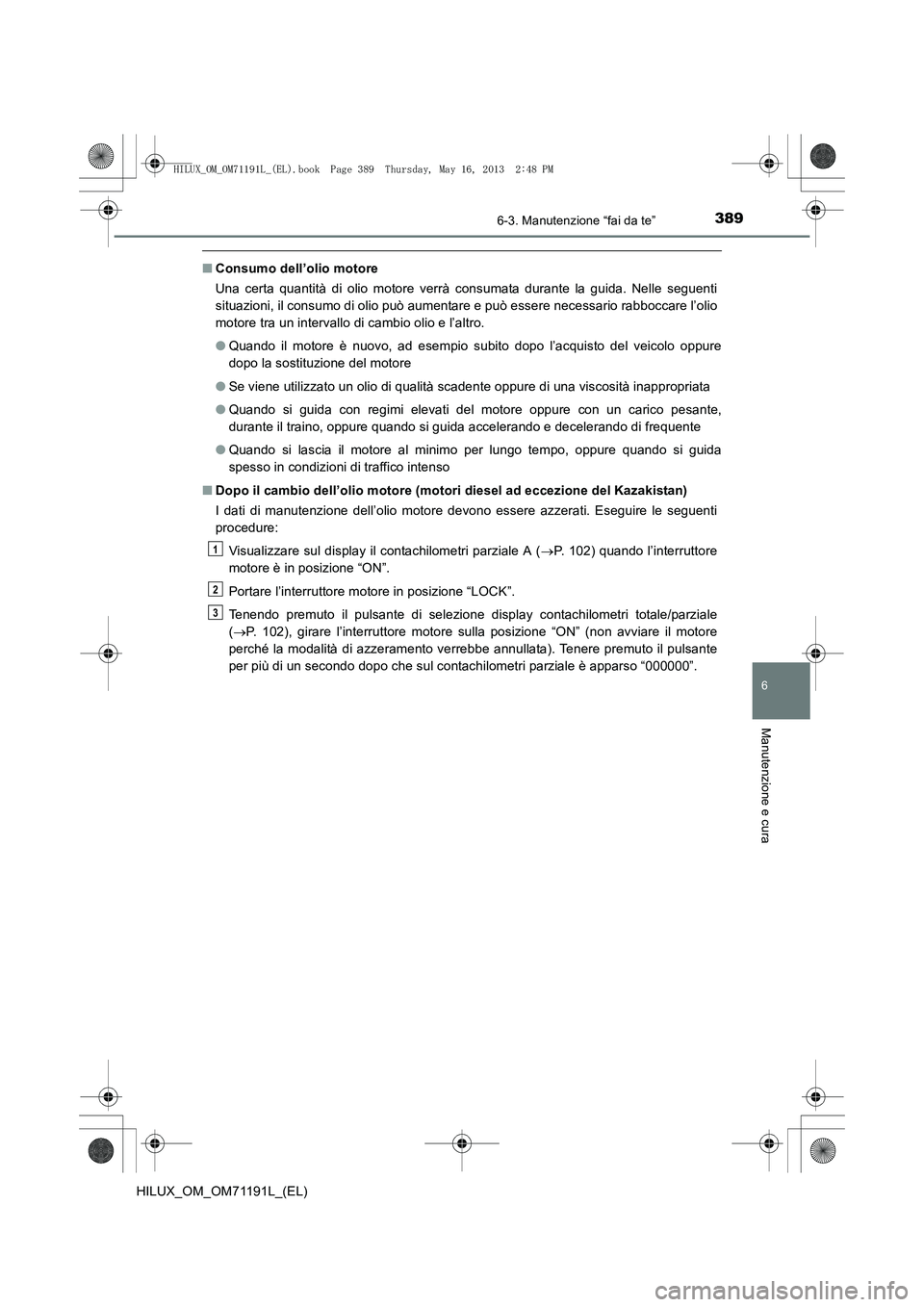

3896-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71191L_(EL)
■Consumo dell’olio motore
Una certa quantità di olio motore verrà consumata durante la guida. Nelle seguenti
situazioni, il consumo di olio può aumentare e può essere necessario rabboccare l’olio
motore tra un intervallo di cambio olio e l’altro.
●Quando il motore è nuovo, ad esempio subito dopo l’acquisto del veicolo oppure
dopo la sostituzione del motore
● Se viene utilizzato un olio di qualità scadente oppure di una viscosità inappropriata
● Quando si guida con regimi elevati del motore oppure con un carico pesante,
durante il traino, oppure quando si guida accelerando e decelerando di frequente
● Quando si lascia il motore al minimo per lungo tempo, oppure quando si guida
spesso in condizioni di traffico intenso
■ Dopo il cambio dell’olio motore (motori diesel ad eccezione del Kazakistan)
I dati di manutenzione dell’olio motore devono essere azzerati. Eseguire le seguenti
procedure:
Visualizzare sul display il contachilometri parziale A ( →P. 102) quando l’interruttore
motore è in posizione “ON”.
Portare l’interruttore motore in posizione “LOCK”.
Tenendo premuto il pulsante di selezione display contachilometri totale/parziale
( → P. 102), girare l’interruttore motore sulla posizione “ON” (non avviare il motore
perché la modalità di azzeramento verrebbe annullata). Tenere premuto il pulsante
per più di un secondo dopo che sul contachilometri parziale è apparso “000000”.
1
2
3
HILUX_OM_OM71191L_(EL).book Page 389 Thursday, May 16, 2013 2:48 PM

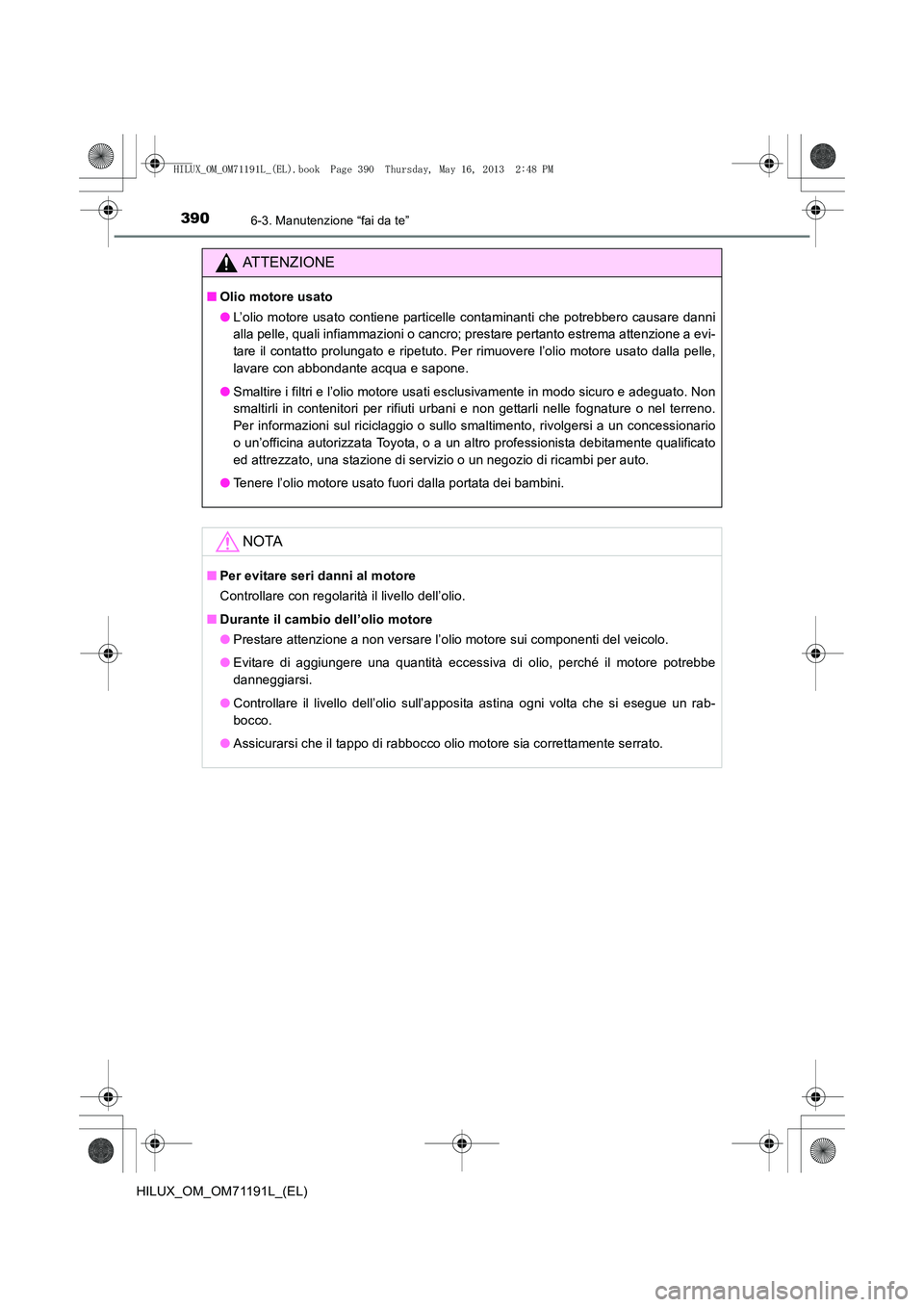

3906-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)
ATTENZIONE
■Olio motore usato
●L’olio motore usato contiene particelle contaminanti che potrebbero causare danni
alla pelle, quali infiammazioni o cancro; prestare pertanto estrema attenzione a evi-
tare il contatto prolungato e ripetuto. Per rimuovere l’olio motore usato dalla pelle,
lavare con abbondante acqua e sapone.
● Smaltire i filtri e l’olio motore usati esclusivamente in modo sicuro e adeguato. Non
smaltirli in contenitori per rifiuti urbani e non gettarli nelle fognature o nel terreno.
Per informazioni sul riciclaggio o sullo smaltimento, rivolgersi a un concessionario
o un’officina autorizzata Toyota, o a un altro professionista debitamente qualificato
ed attrezzato, una stazione di servizio o un negozio di ricambi per auto.
● Tenere l’olio motore usato fuori dalla portata dei bambini.
NOTA
■Per evitare seri danni al motore
Controllare con regolarità il livello dell’olio.
■ Durante il cambio dell’olio motore
● Prestare attenzione a non versare l’olio motore sui componenti del veicolo.
● Evitare di aggiungere una quantità eccessiva di olio, perché il motore potrebbe
danneggiarsi.
● Controllare il livello dell’olio sull’apposita astina ogni volta che si esegue un rab-
bocco.
● Assicurarsi che il tappo di rabbocco olio motore sia correttamente serrato.
HILUX_OM_OM71191L_(EL).book Page 390 Thursday, May 16, 2013 2:48 PM
