TOYOTA HILUX 2014 Manuale duso (in Italian)

501
8

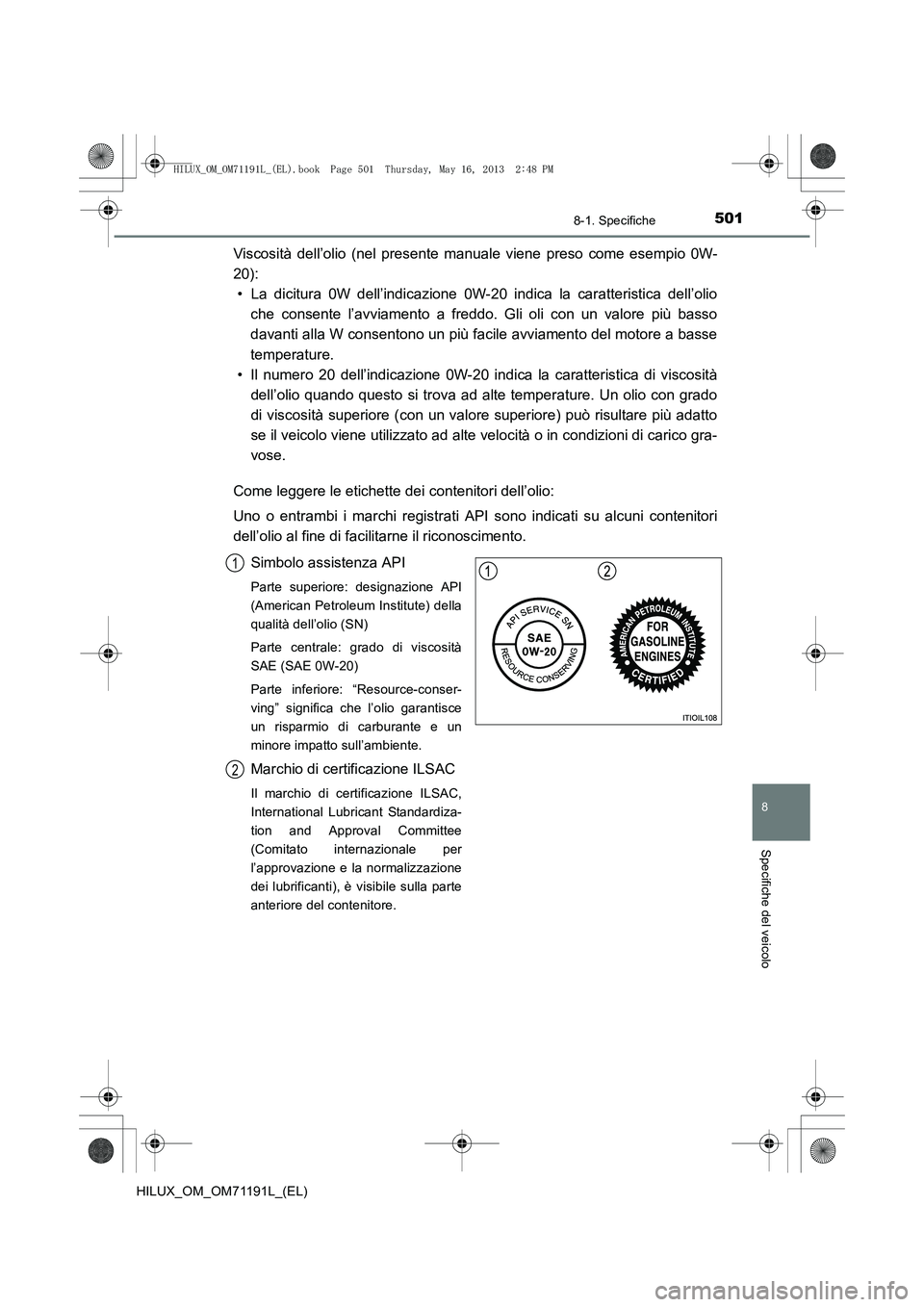

8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71191L_(EL)
Viscosità dell’olio (nel presente manuale viene preso come esempio 0W-
20):• La dicitura 0W dell’indicazione 0W-20 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 20 dell’indicazione 0W-20 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Come leggere le etichette dei contenitori dell’olio:
Uno o entrambi i marchi registrati API sono indicati su alcuni contenitori
dell’olio al fine di facilitarne il riconoscimento. Simbolo assistenza API
Parte superiore: designazione API
(American Petroleum Institute) della
qualità dell’olio (SN)
Parte centrale: grado di viscosità
SAE (SAE 0W-20)
Parte inferiore: “Resource-conser-
ving” significa che l’olio garantisce
un risparmio di carburante e un
minore impatto sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC,
International Lubricant Standardiza-
tion and Approval Committee
(Comitato internazionale per
l’approvazione e la normalizzazione
dei lubrificanti), è visibile sulla parte
anteriore del contenitore.
1
2
HILUX_OM_OM71191L_(EL).book Page 501 Thursday, May 16, 2013 2:48 PM

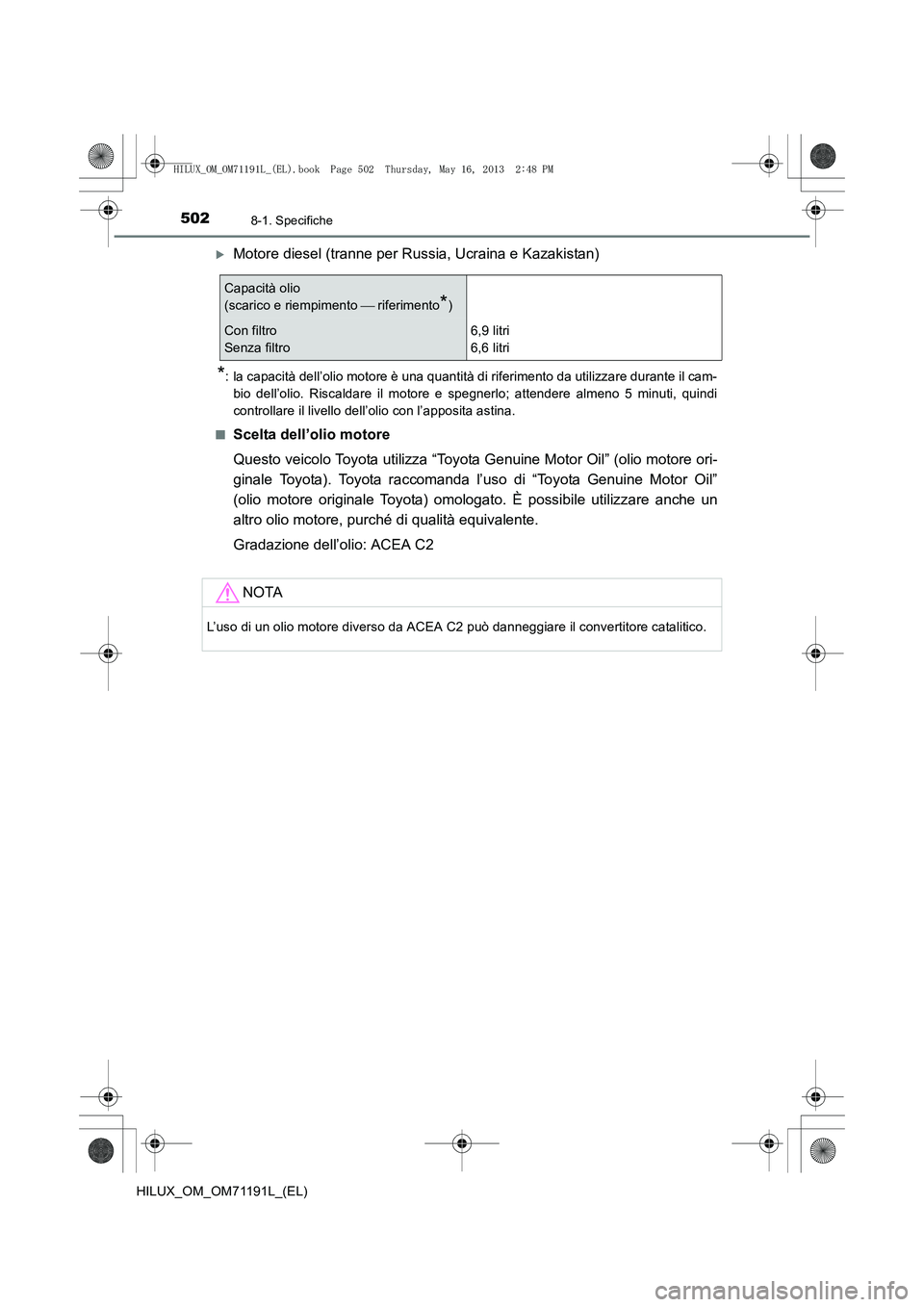

5028-1. Specifiche
HILUX_OM_OM71191L_(EL)
XMotore diesel (tranne per Russia, Ucraina e Kazakistan)
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) omologato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio: ACEA C2
Capacità olio
(scarico e riempimento  riferimento
*)
Con filtro
Senza filtro 6,9 litri
6,6 litri
NOTA
L’uso di un olio motore diverso da ACEA C2 può danneggiare il convertitore catalitico.
HILUX_OM_OM71191L_(EL).book Page 502 Thursday, May 16, 2013
2:48 PM

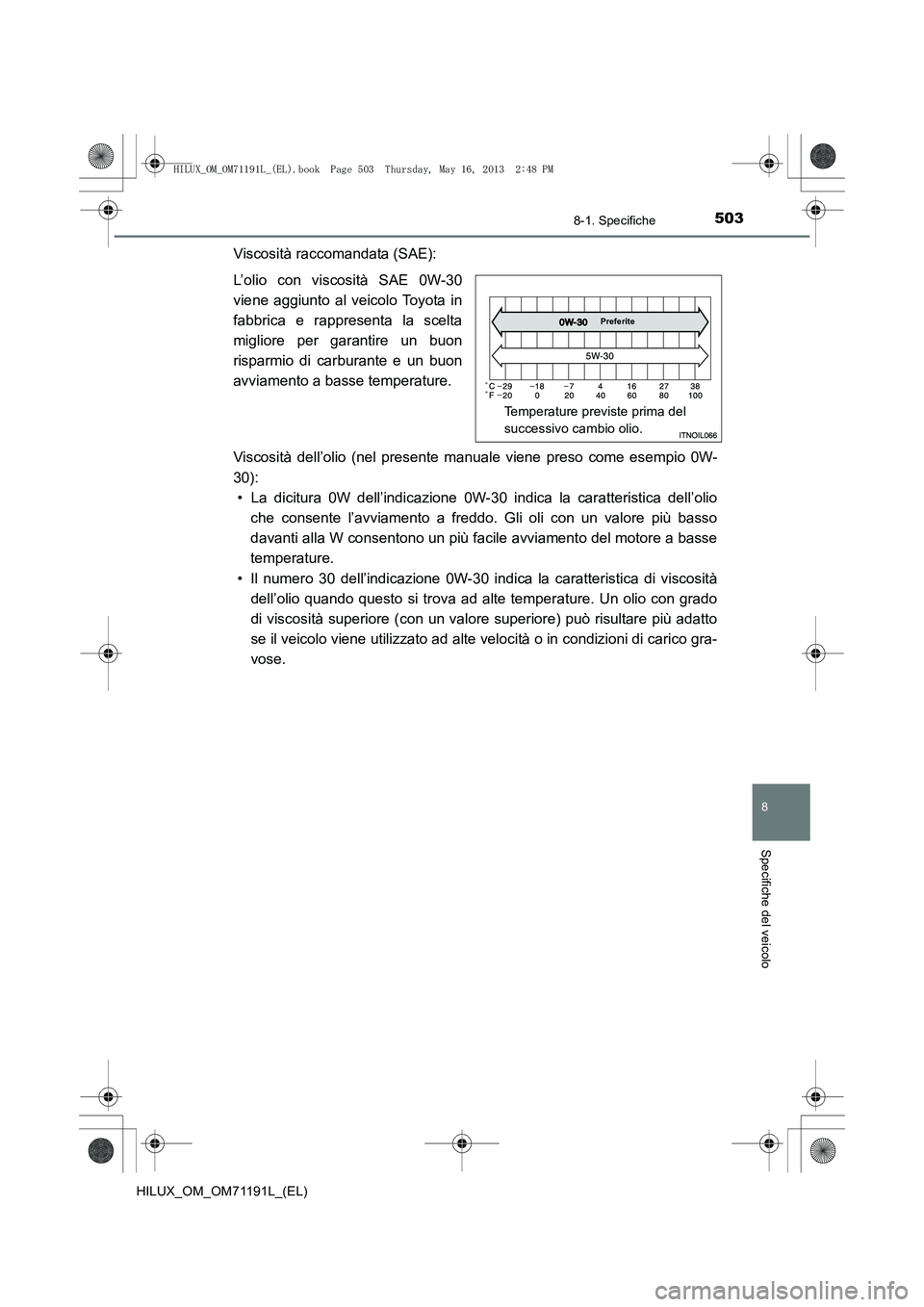

503
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71191L_(EL)
Viscosità raccomandata (SAE):
L’olio con viscosità SAE 0W-30
viene aggiunto al veicolo Toyota in
fabbrica e rappresenta la scelta
migliore per garantire un buon
risparmio di carburante e un buon
avviamento a basse temperature.
Viscosità dell’olio (nel presente manuale viene preso come esempio 0W-
30):• La dicitura 0W dell’indicazione 0W-30 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 30 dell’indicazione 0W-30 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Temperature previste prima del
successivo cambio olio.
Preferite
HILUX_OM_OM71191L_(EL).book Page 503 Thursday, May 16, 2013 2:48 PM

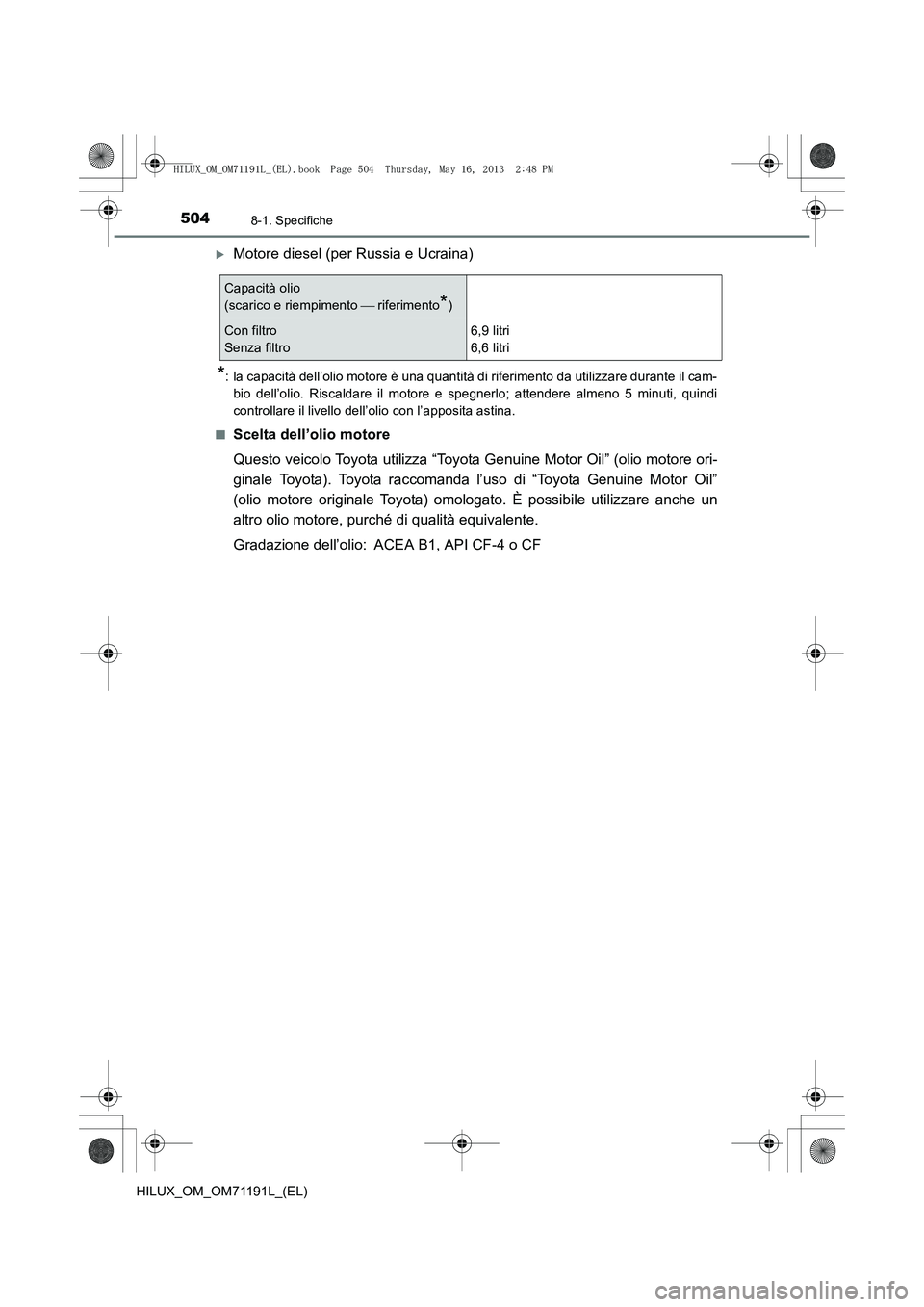

5048-1. Specifiche
HILUX_OM_OM71191L_(EL)
XMotore diesel (per Russia e Ucraina)
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) omologato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio: ACEA B1, API CF-4 o CF
Capacità olio
(scarico e riempimento  riferimento
*)
Con filtro
Senza filtro 6,9 litri
6,6 litri
HILUX_OM_OM71191L_(EL).book Page 504 Thursday, May 16, 2013
2:48 PM

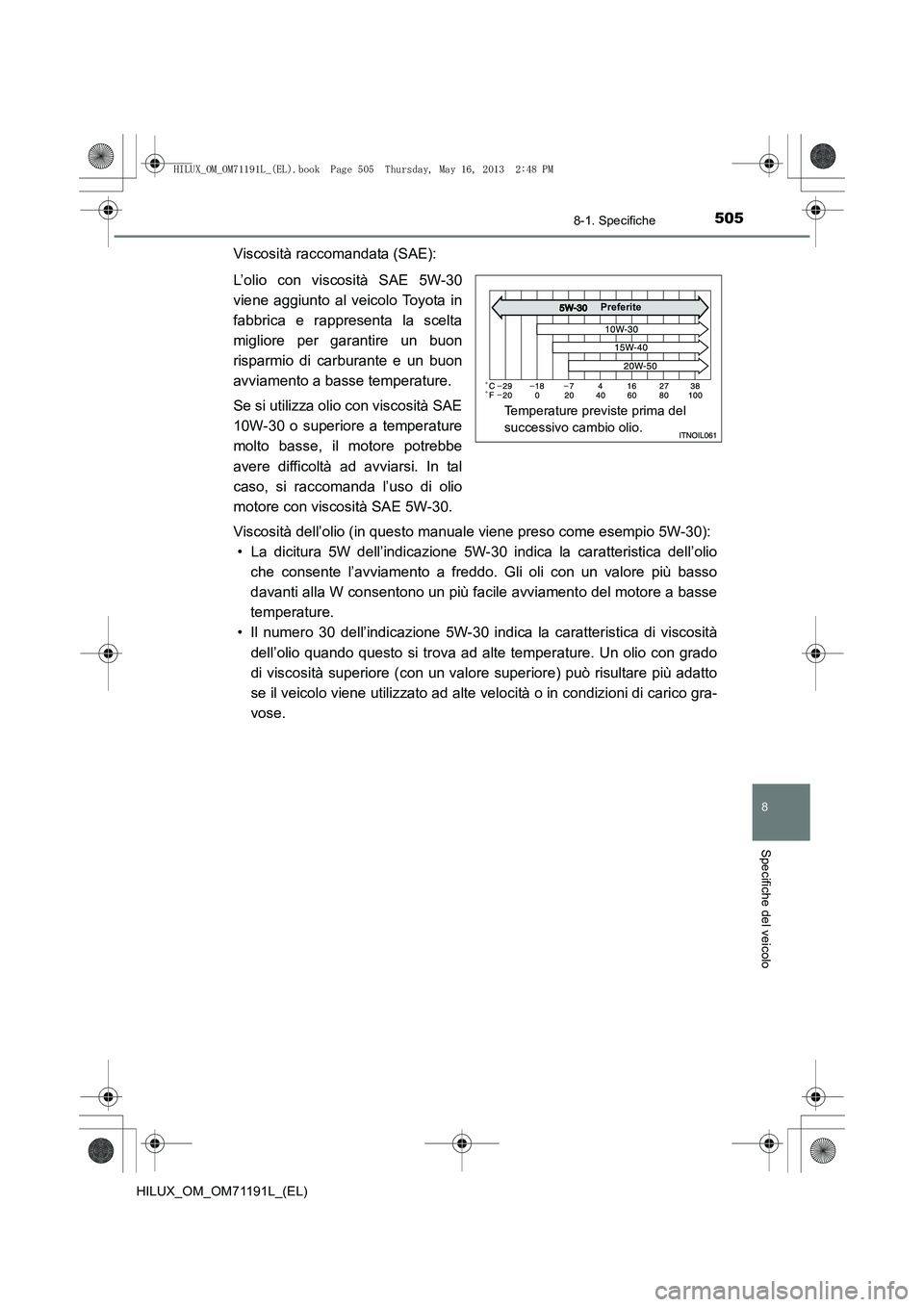

505
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71191L_(EL)
Viscosità raccomandata (SAE):
L’olio con viscosità SAE 5W-30
viene aggiunto al veicolo Toyota in
fabbrica e rappresenta la scelta
migliore per garantire un buon
risparmio di carburante e un buon
avviamento a basse temperature.
Se si utilizza olio con viscosità SAE
10W-30 o superiore a temperature
molto basse, il motore potrebbe
avere difficoltà ad avviarsi. In tal
caso, si raccomanda l’uso di olio
motore con viscosità SAE 5W-30.
Viscosità dell’olio (in questo manuale viene preso come esempio 5W-30):• La dicitura 5W dell’indicazione 5W-30 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 30 dell’indicazione 5W-30 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Temperature previste prima del
successivo cambio olio.
Preferite
HILUX_OM_OM71191L_(EL).book Page 505 Thursday, May 16, 2013 2:48 PM

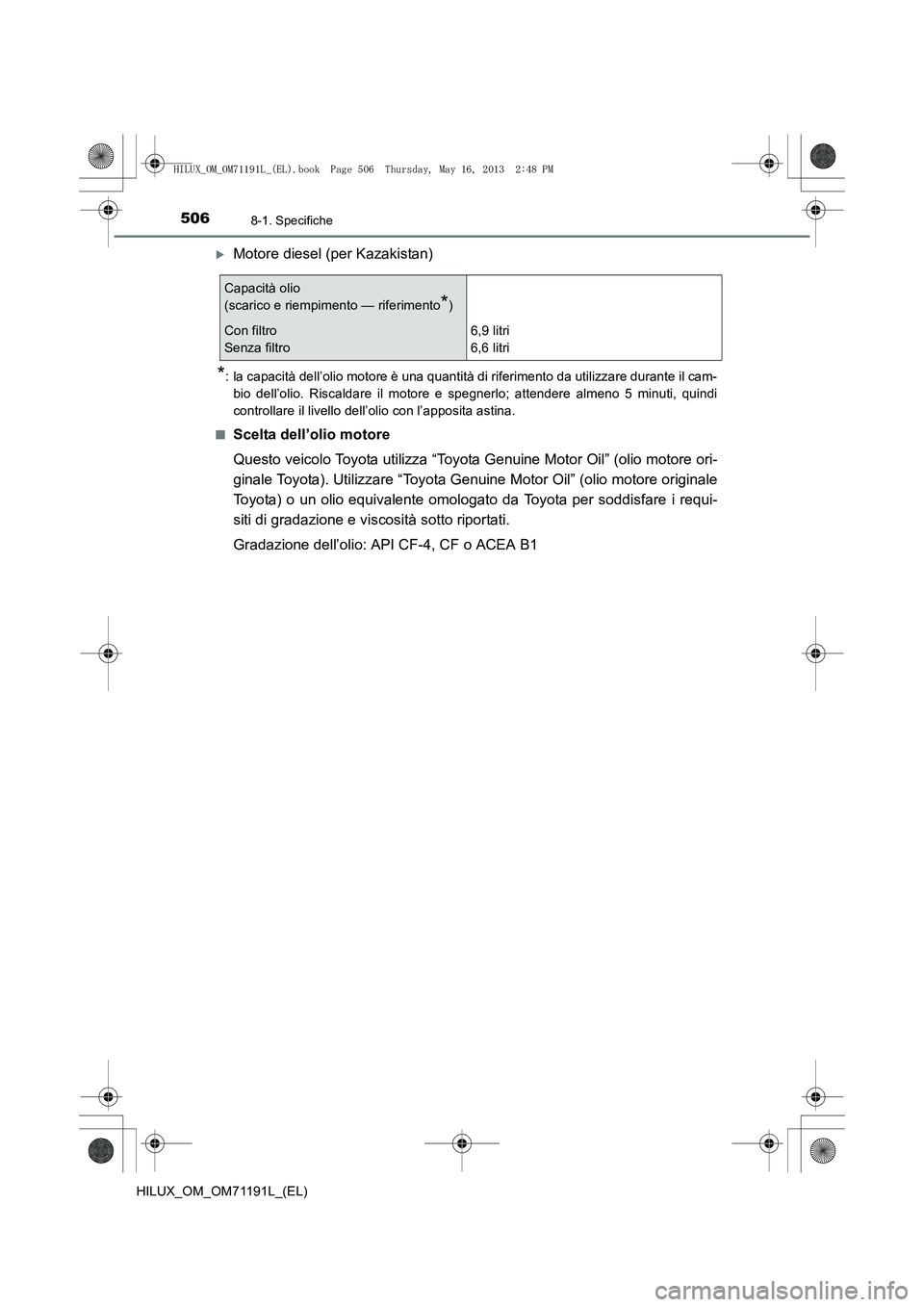

5068-1. Specifiche
HILUX_OM_OM71191L_(EL)
XMotore diesel (per Kazakistan)
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Utilizzare “Toyota Genuine Motor Oil” (olio motore originale
Toyota) o un olio equivalente omologato da Toyota per soddisfare i requi-
siti di gradazione e viscosità sotto riportati.
Gradazione dell’olio: API CF-4, CF o ACEA B1
Capacità olio
(scarico e riempimento — riferimento
*)
Con filtro
Senza filtro 6,9 litri
6,6 litri
HILUX_OM_OM71191L_(EL).book Page 506 Thursday, May 16, 2013
2:48 PM

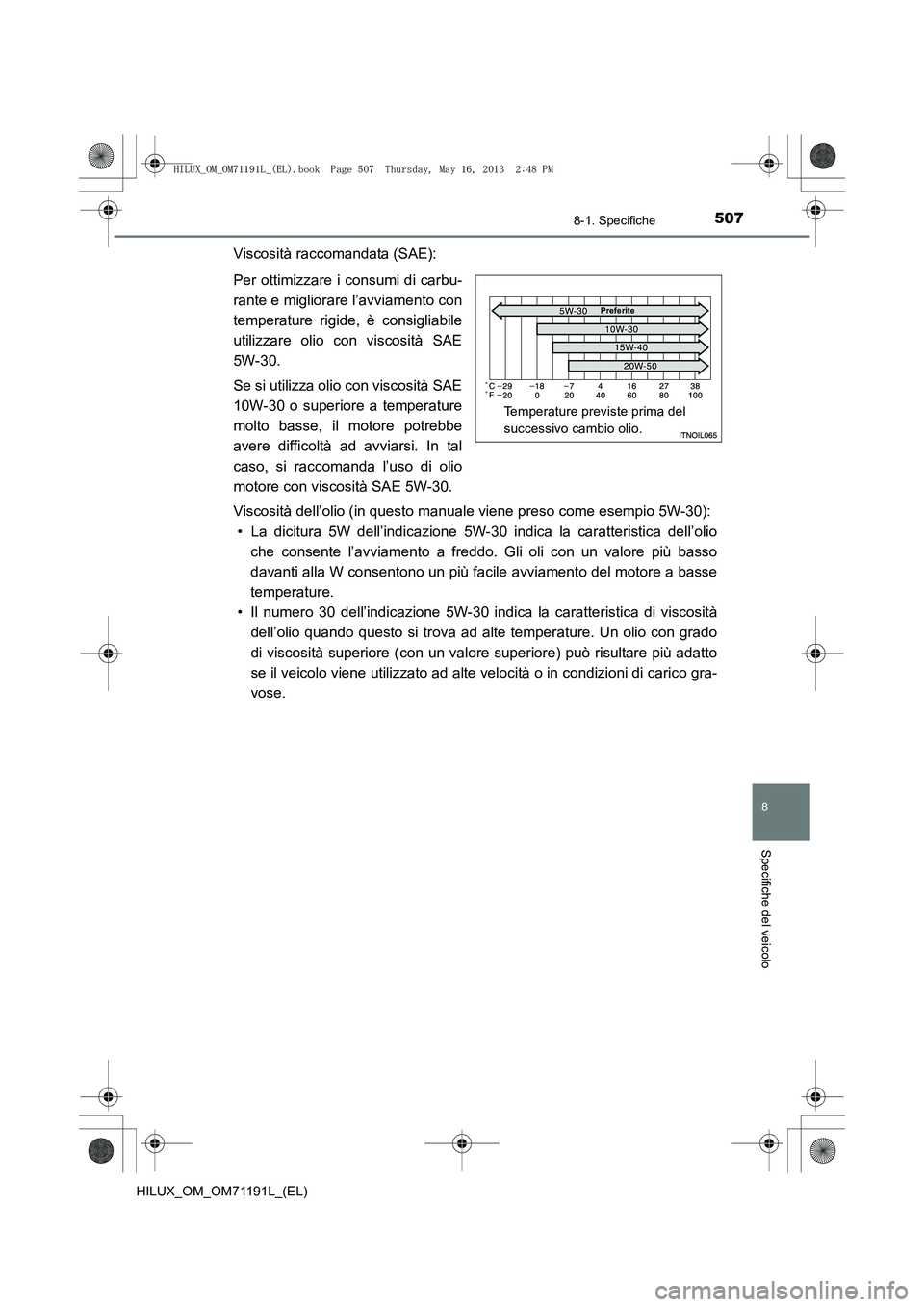

507
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71191L_(EL)
Viscosità raccomandata (SAE):
Per ottimizzare i consumi di carbu-
rante e migliorare l’avviamento con
temperature rigide, è consigliabile
utilizzare olio con viscosità SAE
5W-30.
Se si utilizza olio con viscosità SAE
10W-30 o superiore a temperature
molto basse, il motore potrebbe
avere difficoltà ad avviarsi. In tal
caso, si raccomanda l’uso di olio
motore con viscosità SAE 5W-30.
Viscosità dell’olio (in questo manuale viene preso come esempio 5W-30):• La dicitura 5W dell’indicazione 5W-30 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 30 dell’indicazione 5W-30 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Temperature previste prima del
successivo cambio olio.
Preferite
HILUX_OM_OM71191L_(EL).book Page 507 Thursday, May 16, 2013 2:48 PM

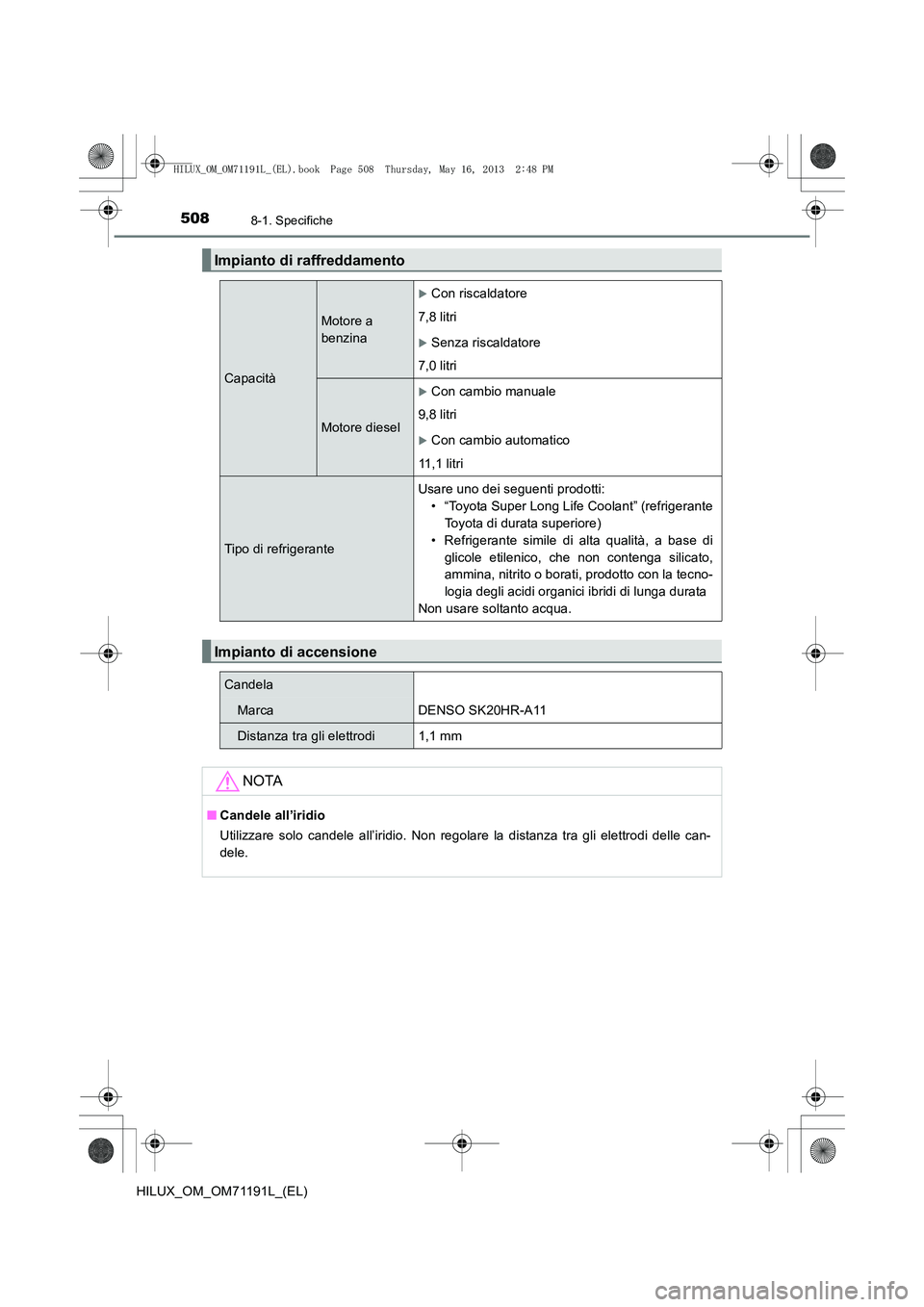

5088-1. Specifiche
HILUX_OM_OM71191L_(EL)
Impianto di raffreddamento
Capacità
Motore a
benzina
XCon riscaldatore
7,8 litri
XSenza riscaldatore
7,0 litri
Motore diesel
XCon cambio manuale
9,8 litri
XCon cambio automatico
11,1 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti: • “Toyota Super Long Life Coolant” (refrigeranteToyota di durata superiore)
• Refrigerante simile di alta qualità, a base di glicole etilenico, che non contenga silicato,
ammina, nitrito o borati, prodotto con la tecno-
logia degli acidi organici ibridi di lunga durata
Non usare soltanto acqua.
Impianto di accensione
Candela
MarcaDENSO SK20HR-A11
Distanza tra gli elettrodi1,1 mm
NOTA
■ Candele all’iridio
Utilizzare solo candele all’iridio. Non regolare la distanza tra gli elettrodi delle can-
dele.
HILUX_OM_OM71191L_(EL).book Page 508 Thursday, May 16, 2013 2:48 PM

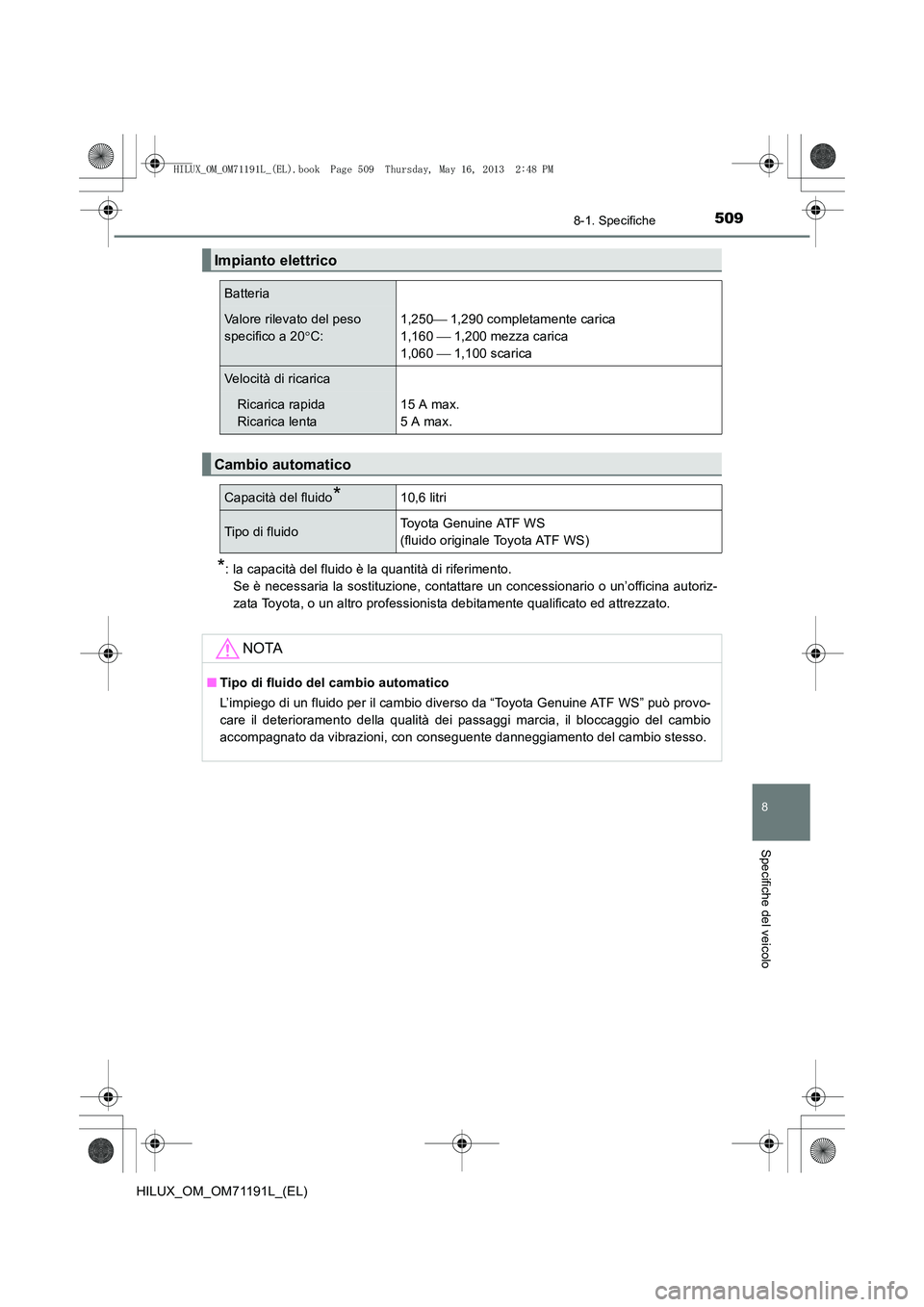

509
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71191L_(EL)
*: la capacità del fluido è la quantità di riferimento. Se è necessaria la sostituzione, contattare un concessionario o un’officina autoriz-
zata Toyota, o un altro professionista debitamente qualificato ed attrezzato.
Impianto elettrico
Batteria
Valore rilevato del peso
specifico a 20 °C: 1,250
 1,290 completamente carica
1,160  1,200 mezza carica
1,060  1,100 scarica
Velocità di ricarica
Ricarica rapida
Ricarica lenta 15 A max.
5 A max.
Cambio automatico
Capacità del fluido*10,6 litri
Tipo di fluidoToyota Genuine ATF WS
(fluido originale Toyota ATF WS)
NOTA
■
Tipo di fluido del cambio automatico
L’impiego di un fluido per il cambio diverso da “Toyota Genuine ATF WS” può provo-
care il deterioramento della qualità dei passaggi marcia, il bloccaggio del cambio
accompagnato da vibrazioni, con conseguente danneggiamento del cambio stesso.
HILUX_OM_OM71191L_(EL).book Page 509 Thursday, May 16, 2013 2:48 PM

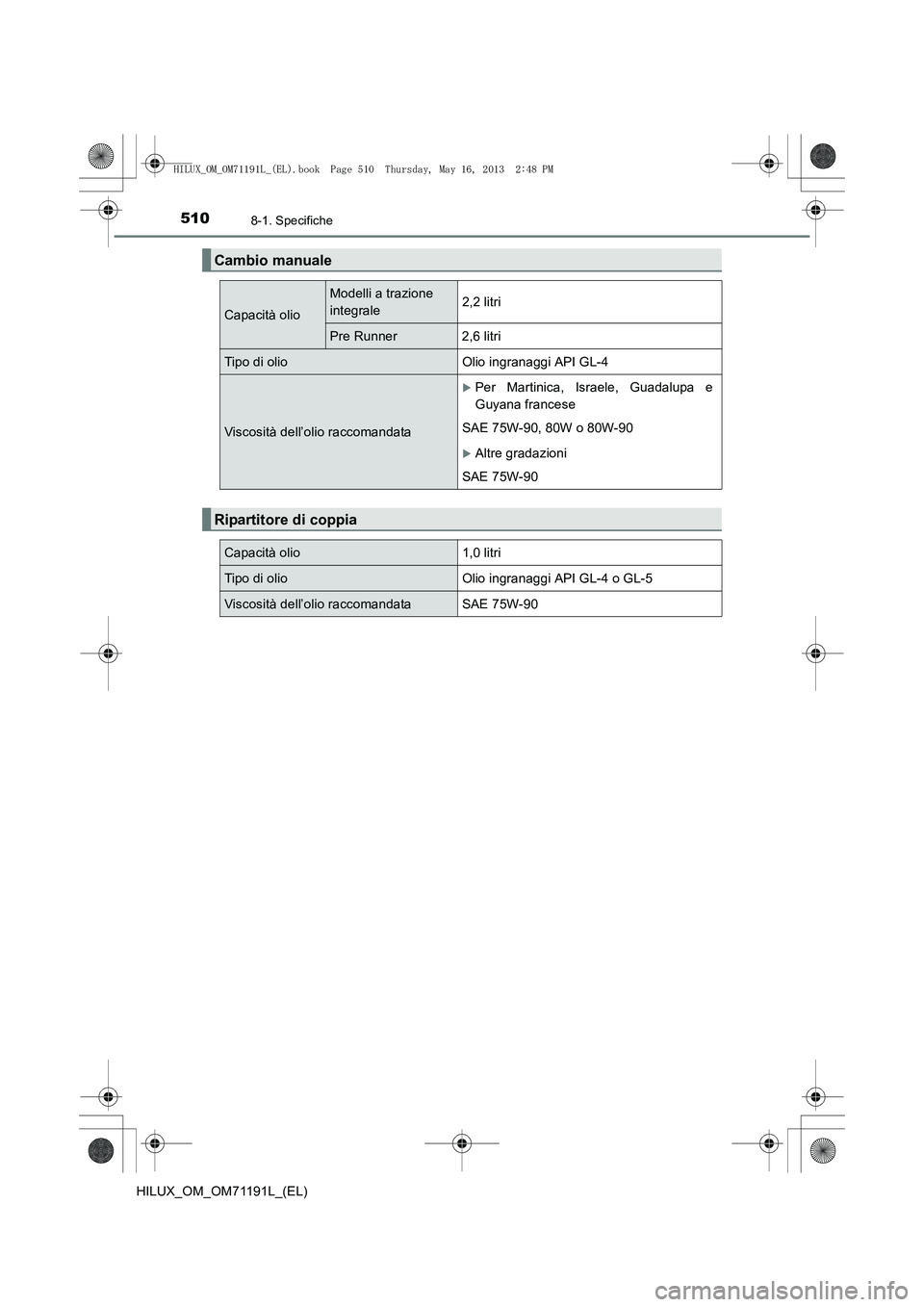

5108-1. Specifiche
HILUX_OM_OM71191L_(EL)
Cambio manuale
Capacità olio
Modelli a trazione
integrale2,2 litri
Pre Runner 2,6 litri
Tipo di olio Olio ingranaggi API GL-4
Viscosità dell’olio raccomandata
XPer Martinica, Israele, Guadalupa e
Guyana francese
SAE 75W-90, 80W o 80W-90
XAltre gradazioni
SAE 75W-90
Ripartitore di coppia
Capacità olio1,0 litri
Tipo di olioOlio ingranaggi API GL-4 o GL-5
Viscosità dell’olio raccomandataSAE 75W-90
HILUX_OM_OM71191L_(EL).book Page 510 Thursday, May 16, 2013 2:48 PM
