1213-1. Nyckelinformation
3
Funktionen hos respektive komponent
OM0K269SE

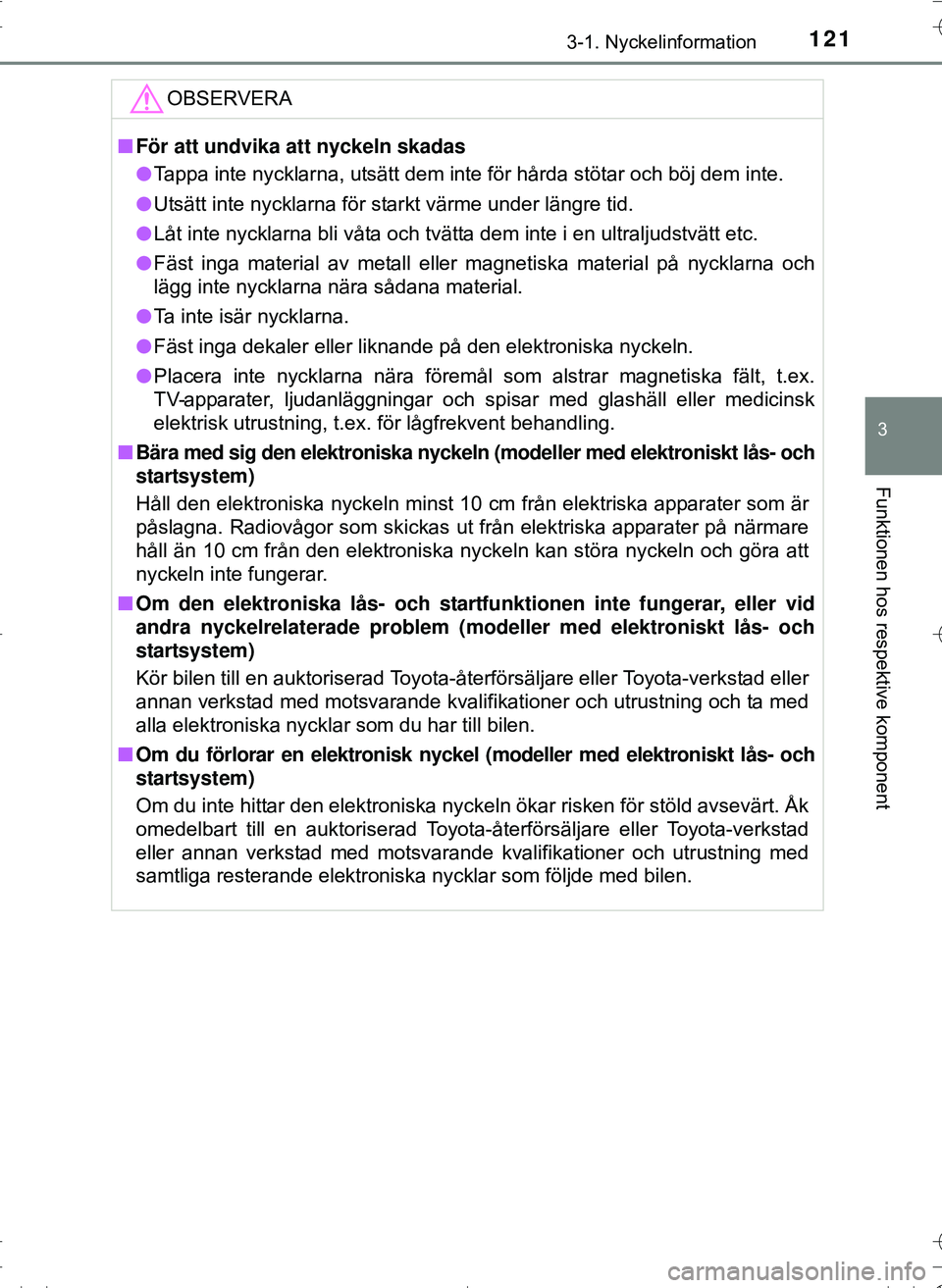

OBSERVERA
nFör att undvika att nyckeln skadas
l Tappa inte nycklarna, utsätt dem inte för hårda stötar och böj dem inte.
l Utsätt inte nycklarna för starkt värme under längre tid.
l Låt inte nycklarna bli våta och tvätta dem inte i en ultraljudstvätt etc.
l Fäst inga material av metall eller magnetiska material på nycklarna och
lägg inte nycklarna nära sådana material.
l Ta inte isär nycklarna.
l Fäst inga dekaler eller liknande på den elektroniska nyckeln.
l Placera inte nycklarna nära föremål som alstrar magnetiska fält, t.ex.
TV-apparater, ljudanläggningar och spisar med glashäll eller medicinsk
elektrisk utrustning, t.ex. för lågfrekvent behandling.
n Bära med sig den elektroniska nyckeln (modeller med elektroniskt lås- och
startsystem)
Håll den elektroniska nyckeln minst 10 cm från elektriska apparater som är
påslagna. Radiovågor som skickas ut från elektriska apparater på närmare
håll än 10 cm från den elektroniska nyckeln kan störa nyckeln och göra att
nyckeln inte fungerar.
n Om den elektroniska lås- och startf unktionen inte fungerar, eller vid
andra nyckelrelaterade pr oblem (modeller med elektroniskt lås- och
startsystem)
Kör bilen till en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning och ta med
alla elektroniska nycklar som du har till bilen.
n Om du förlorar en elektronisk nyckel (modeller med elektroniskt lås- och
startsystem)
Om du inte hittar den elektroniska nyckeln ökar risken för stöld avsevärt. Åk
omedelbart till en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning med
samtliga resterande elektroniska nycklar som följde med bilen.
OM0K269SE_Hilux.book Page 121 Friday, January 29, 2016 10:44 AM

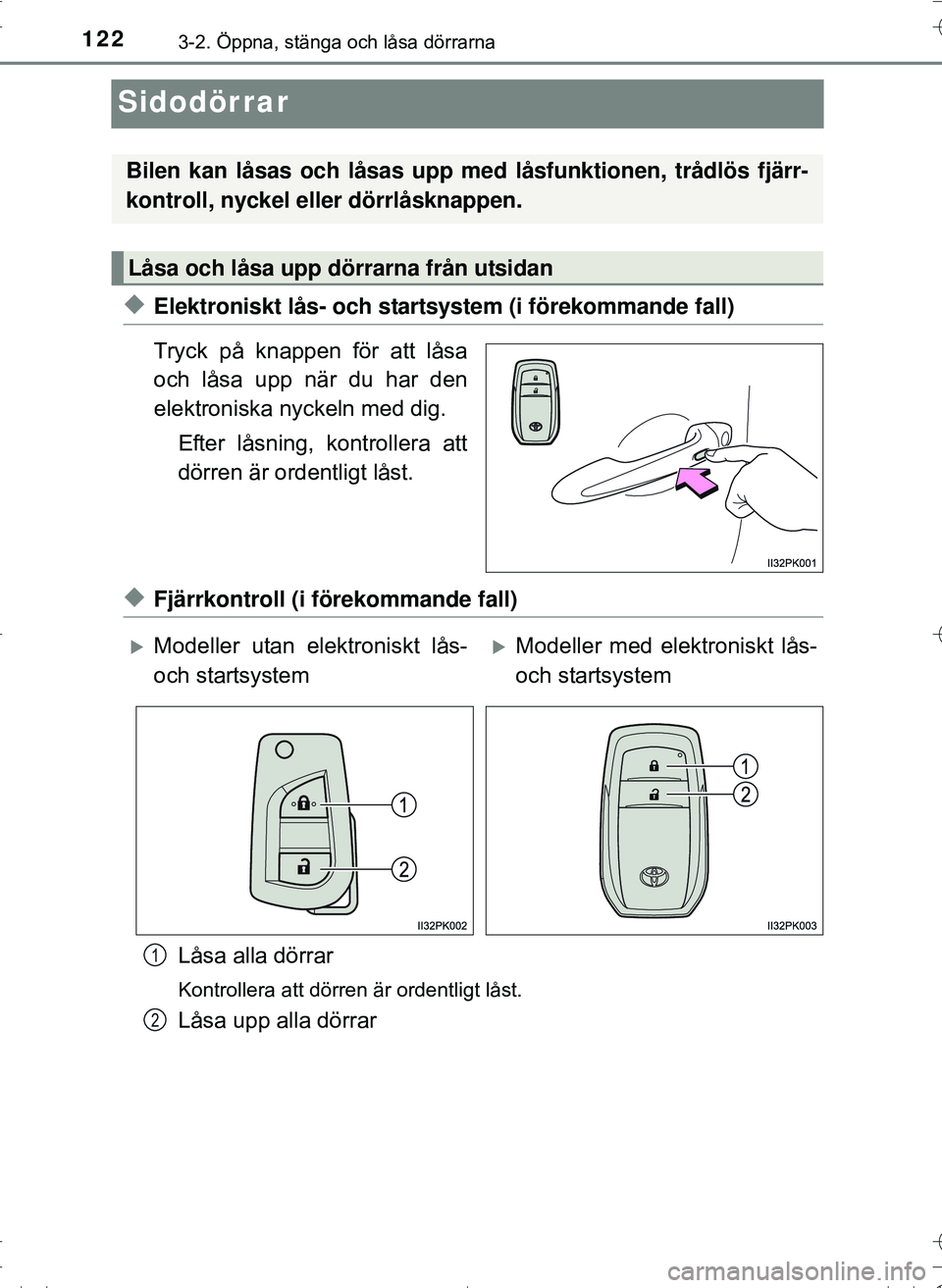

1223-2. Öppna, stänga och låsa dörrarna
OM0K269SE
Sidodörrar
uElektroniskt lås- och startsystem (i förekommande fall)
Tryck på knappen för att låsa
och låsa upp när du har den
elektroniska nyckeln med dig.Efter låsning, kontrollera att
dörren är ordentligt låst.
uFjärrkontroll (i förekommande fall)
Låsa alla dörrar
Kontrollera att dörren är ordentligt låst.
Låsa upp alla dörrar
Bilen kan låsas och låsas upp me d låsfunktionen, trådlös fjärr-
kontroll, nyckel eller dörrlåsknappen.
Låsa och låsa upp dörrarna från utsidan
Modeller utan elektroniskt lås-
och startsystemModeller med elektroniskt lås-
och startsystem
1
2
OM0K269SE_Hilux.book Page 122 Friday, January 29, 2016 10:44 AM

1233-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM0K269SE

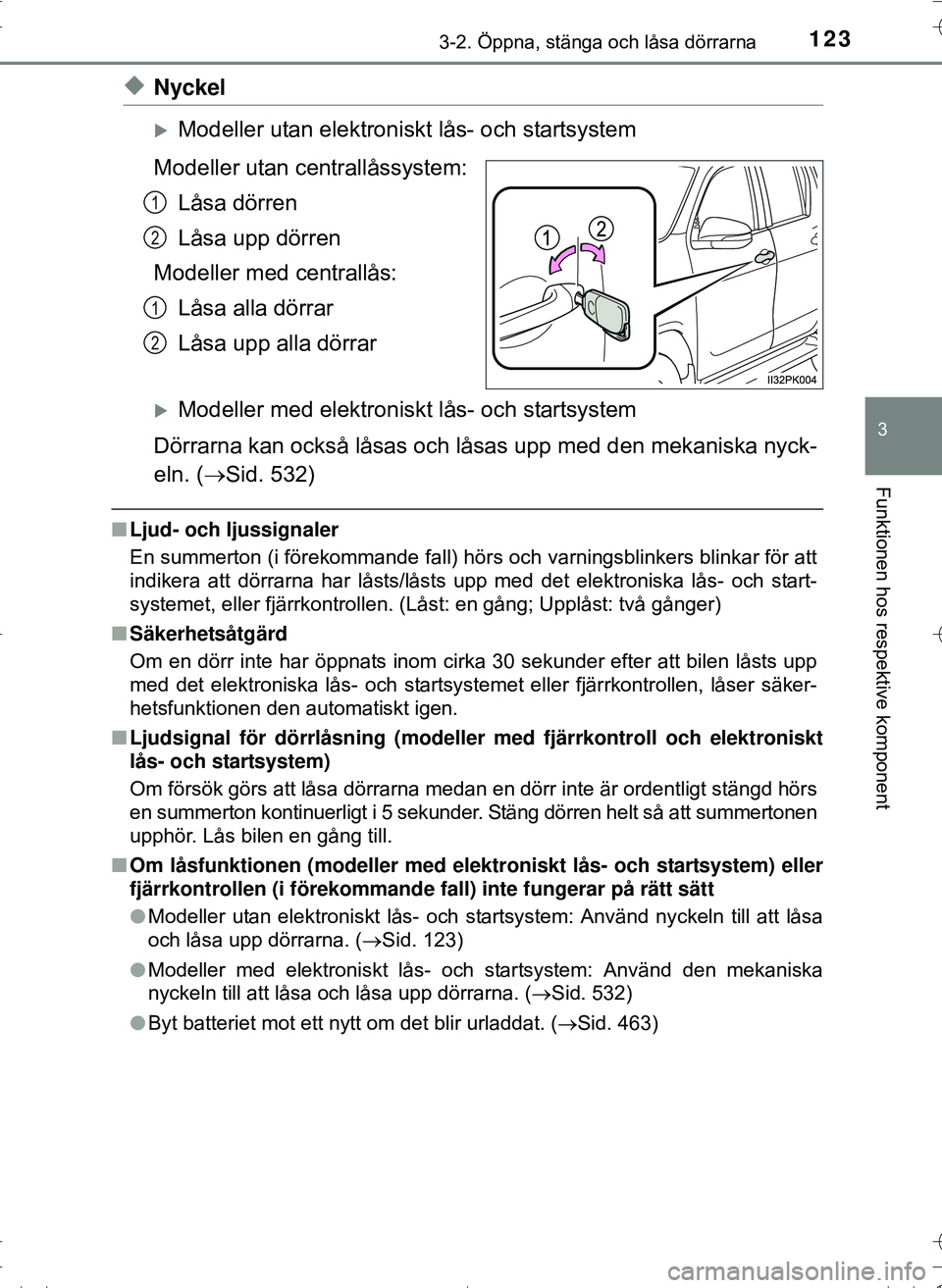

uNyckel
Modeller utan elektroniskt lås- och startsystem
Modeller utan centrallåssystem: Låsa dörren
Låsa upp dörren
Modeller med centrallås: Låsa alla dörrar
Låsa upp alla dörrar
Modeller med elektroniskt lås- och startsystem
Dörrarna kan också låsas och låsas upp med den mekaniska nyck-
eln. ( Sid. 532)
nLjud- och ljussignaler
En summerton (i förekommande fall) hörs och varningsblinkers blinkar för att
indikera att dörrarna har låsts/låsts upp med det elektroniska lås- och start-
systemet, eller fjärrkontrollen. (Låst: en gång; Upplåst: två gånger)
n Säkerhetsåtgärd
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp
med det elektroniska lås- och startsystemet eller fjärrkontrollen, låser säker-
hetsfunktionen den automatiskt igen.
n Ljudsignal för dörrlåsning (modelle r med fjärrkontroll och elektroniskt
lås- och startsystem)
Om försök görs att låsa dörrarna medan en dörr inte är ordentligt stängd hörs
en summerton kontinuerligt i 5 sekunder. Stäng dörren helt så att summertonen
upphör. Lås bilen en gång till.
n Om låsfunktionen (modeller med elektroniskt lås- och startsystem) eller
fjärrkontrollen (i förekommande fall) inte fungerar på rätt sätt
lModeller utan elektroniskt lås- och startsystem: Använd nyckeln till att låsa
och låsa upp dörrarna. ( Sid. 123)
l Modeller med elektroniskt lås- och startsystem: Använd den mekaniska
nyckeln till att låsa och låsa upp dörrarna. ( Sid. 532)
l Byt batteriet mot ett nytt om det blir urladdat. ( Sid. 463)
1
2
1
2
OM0K269SE_Hilux.book Page 123 Friday, January 29, 2016 10:44 AM

1243-2. Öppna, stänga och låsa dörrarna
OM0K269SEn

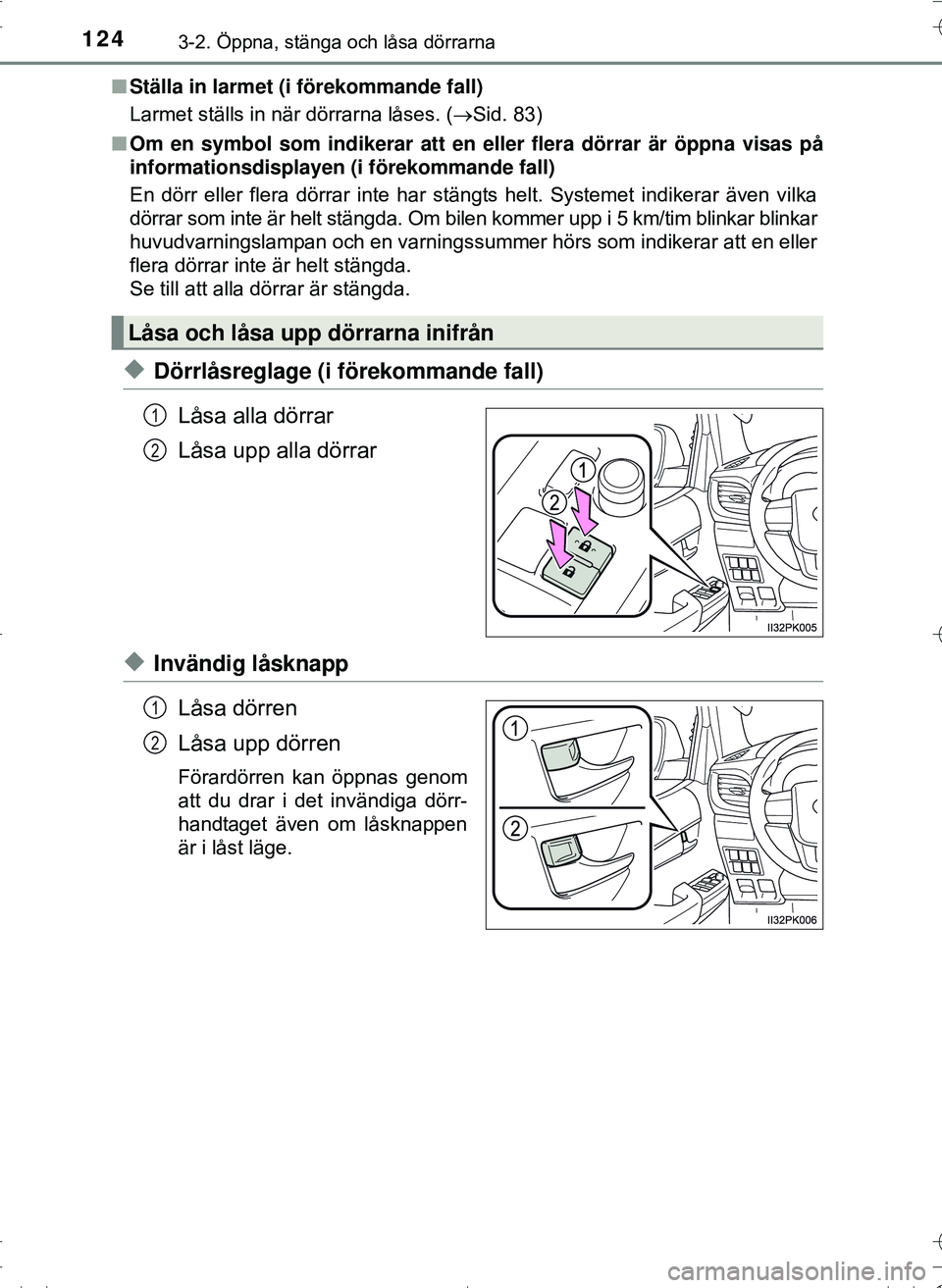

Ställa in larmet (i förekommande fall)
Larmet ställs in när dörrarna låses. ( Sid. 83)
n Om en symbol som indikerar att en eller flera dörrar är öppna visas på
informationsdisplayen (i förekommande fall)
En dörr eller flera dörrar inte har stängts helt. Systemet indikerar även vilka
dörrar som inte är helt stängda. Om bilen kommer upp i 5 km/tim blinkar blinkar
huvudvarningslampan och en varningssummer hörs som indikerar att en eller
flera dörrar inte är helt stängda.
Se till att alla dörrar är stängda.
uDörrlåsreglage (i förekommande fall)
Låsa alla dörrar
Låsa upp alla dörrar
uInvändig låsknappLåsa dörren
Låsa upp dörren
Förardörren kan öppnas genom
att du drar i det invändiga dörr-
handtaget även om låsknappen
är i låst läge.
Låsa och låsa upp dörrarna inifrån
1
2
1
2
OM0K269SE_Hilux.book Page 124 Friday, January 29, 2016 10:44 AM

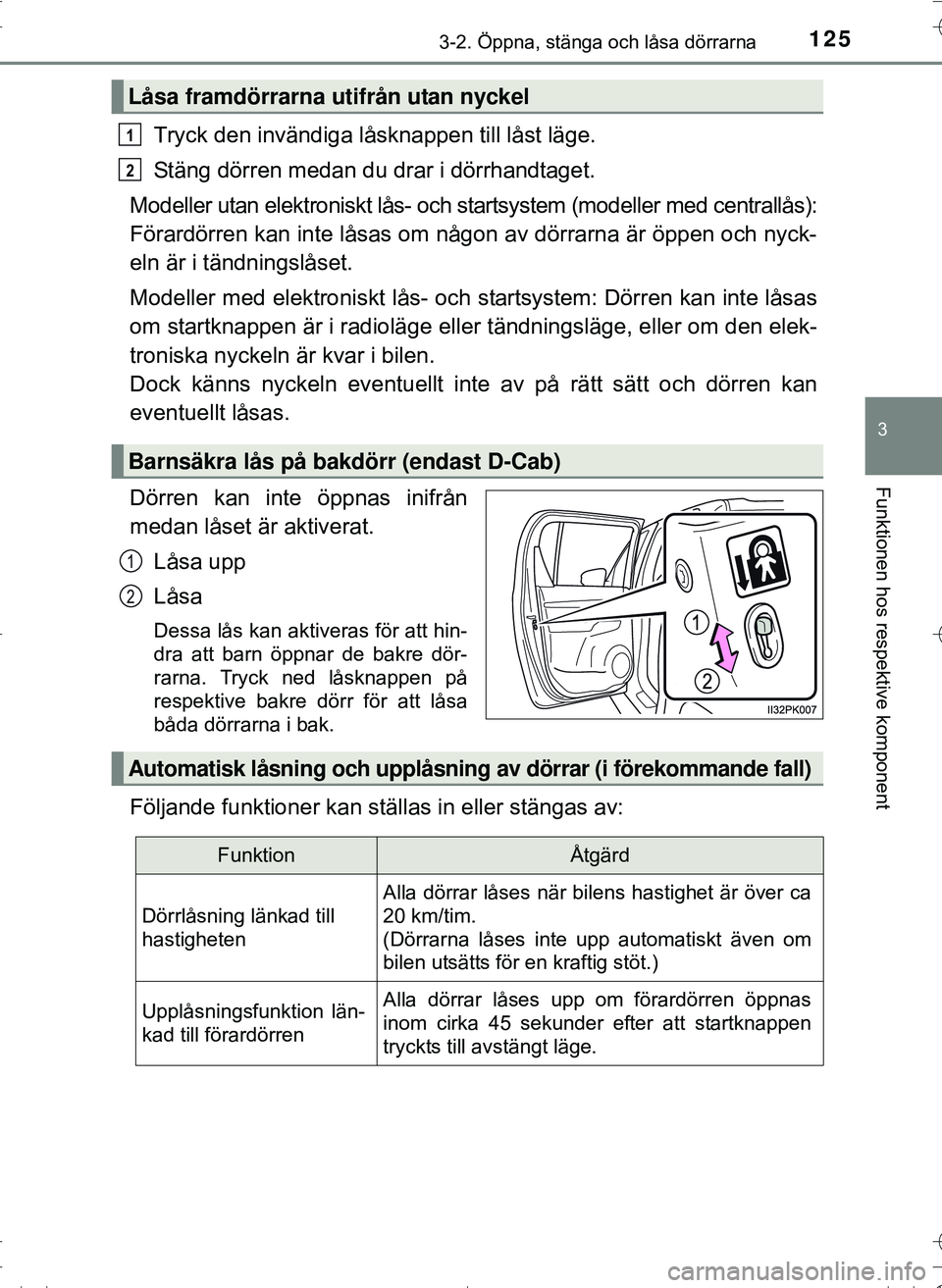

1253-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM0K269SE
Tryck den invändiga låsknappen till låst läge.
Stäng dörren medan du drar i dörrhandtaget.
Modeller utan elektroniskt lås- och st artsystem (modeller med centrallås):
Förardörren kan inte låsas om någon av dörrarna är öppen och nyck-
eln är i tändningslåset.
Modeller med elektroniskt lås- och startsystem: Dörren kan inte låsas
om startknappen är i radioläge eller tändningsläge, e ller om den elek-
troniska nyckeln är kvar i bilen.
Dock känns nyckeln eventuellt inte av på rätt sätt och dörren kan
eventuellt låsas.
Dörren kan inte öppnas inifrån
medan låset är aktiverat.
Låsa upp
Låsa
Dessa lås kan aktiveras för att hin-
dra att barn öppnar de bakre dör-
rarna. Tryck ned låsknappen på
respektive bakre dörr för att låsa
båda dörrarna i bak.
Följande funktioner kan ställas in eller stängas av:
Låsa framdörrarna utifrån utan nyckel
Barnsäkra lås på bakdörr (endast D-Cab)
1
2
1
2
Automatisk låsning och upplåsning av dörrar (i förekommande fall)
FunktionÅtgärd
Dörrlåsning länkad till
hastigheten
Alla dörrar låses när bilens hastighet är över ca
20 km/tim.
(Dörrarna låses inte upp automatiskt även om
bilen utsätts för en kraftig stöt.)
Upplåsningsfunktion län-
kad till förardörrenAlla dörrar låses upp om förardörren öppnas
inom cirka 45 sekunder efter att startknappen
tryckts till avstängt läge.
OM0K269SE_Hilux.book Page 125 Friday, January 29, 2016 10:44 AM

1263-2. Öppna, stänga och låsa dörrarna
OM0K269SEn

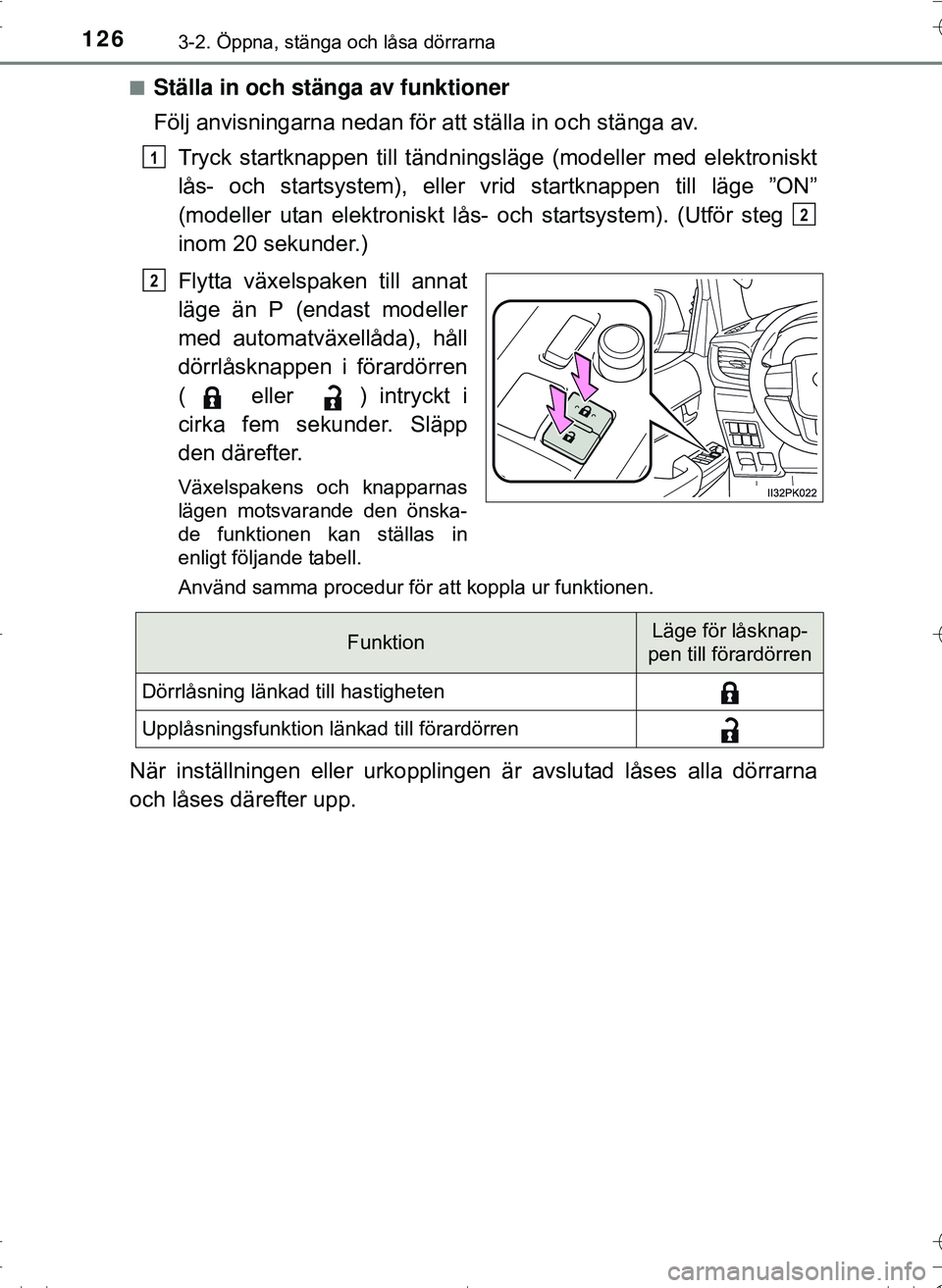

Ställa in och stänga av funktioner
Följ anvisningarna nedan för att ställa in och stänga av.
Tryck startknappen t ill tändningsläge (model ler med elektroniskt
lås- och startsystem), eller vrid startknappen till läge ”ON”
(modeller utan elektroniskt lås- och startsystem). (Utför steg
inom 20 sekunder.)
Flytta växelspaken till annat
läge än P (endast modeller
med automatväxellåda), håll
dörrlåsknappen i förardörren
( eller ) intryckt i
cirka fem sekunder. Släpp
den därefter.
Växelspakens och knapparnas
lägen motsvarande den önska-
de funktionen kan ställas in
enligt följande tabell.
Använd samma procedur för att koppla ur funktionen.
När inställningen eller urkopplingen är avslutad låses alla dörrarna
och låses därefter upp.
1
2
2
FunktionLäge för låsknap-
pen till förardörren
Dörrlåsning länkad till hastigheten
Upplåsningsfunktion länkad till förardörren
OM0K269SE_Hilux.book Page 126 Friday, January 29, 2016 10:44 AM

1273-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM0K269SE

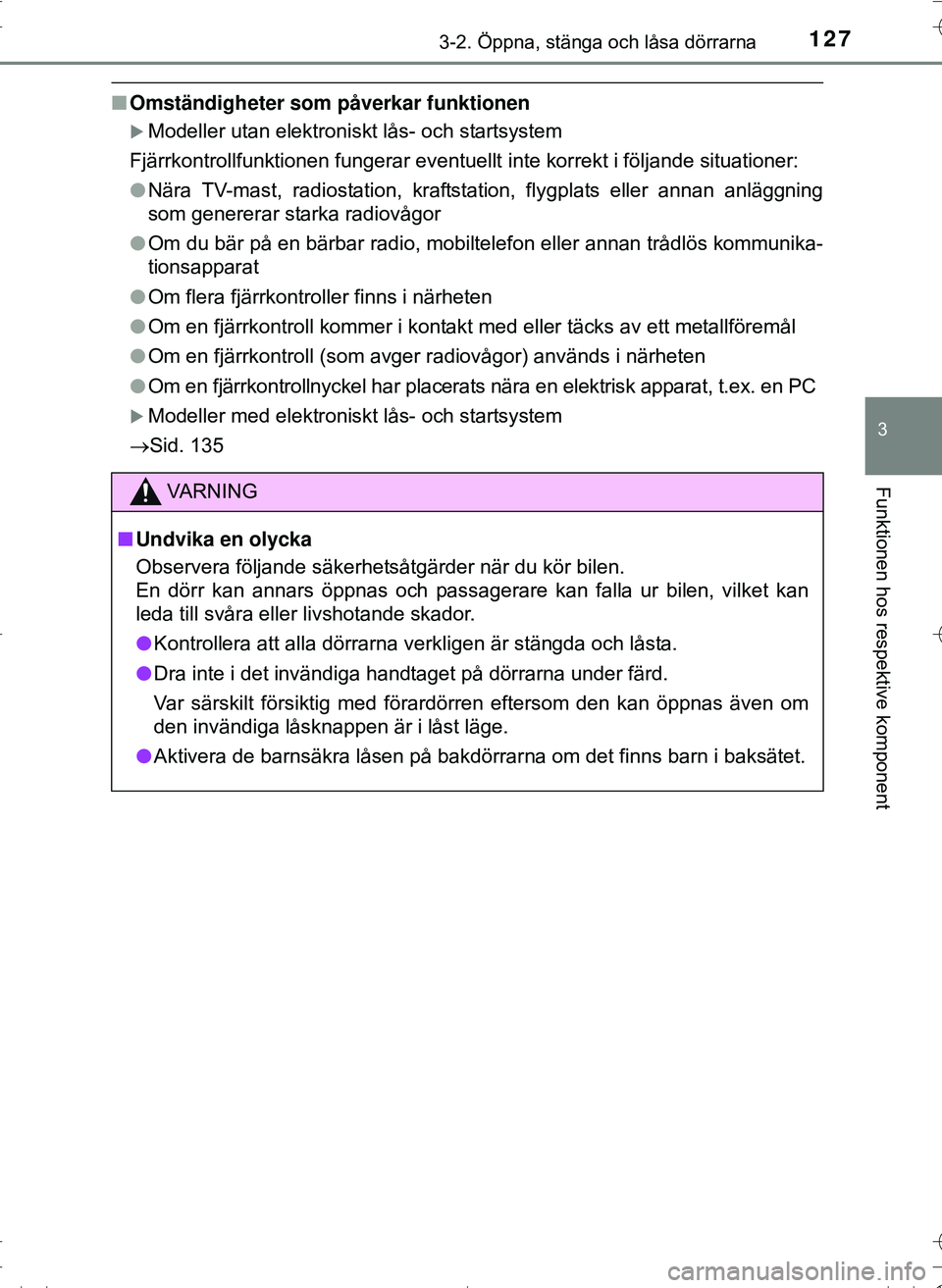

nOmständigheter som påverkar funktionen
Modeller utan elektroniskt lås- och startsystem
Fjärrkontrollfunktionen fungerar eventuellt inte korrekt i följande situationer:
l Nära TV-mast, radiostation, kraftstation, flygplats eller annan anläggning
som genererar starka radiovågor
l Om du bär på en bärbar radio, mobiltelefon eller annan trådlös kommunika-
tionsapparat
l Om flera fjärrkontroller finns i närheten
l Om en fjärrkontroll kommer i kontakt med eller täcks av ett metallföremål
l Om en fjärrkontroll (som avger radiovågor) används i närheten
l Om en fjärrkontrollnyckel har placerats nära en elektrisk apparat, t.ex. en PC
Modeller med elektroniskt lås- och startsystem
Sid. 135
VA R N I N G
n Undvika en olycka
Observera följande säkerhetsåtgärder när du kör bilen.
En dörr kan annars öppnas och passagerare kan falla ur bilen, vilket kan
leda till svåra eller livshotande skador.
l Kontrollera att alla dörrarna verkligen är stängda och låsta.
l Dra inte i det invändiga handtaget på dörrarna under färd.
Var särskilt försiktig med förardörren eftersom den kan öppnas även om
den invändiga låsknappen är i låst läge.
l Aktivera de barnsäkra låsen på bakdörrarna om det finns barn i baksätet.
OM0K269SE_Hilux.book Page 127 Friday, January 29, 2016 10:44 AM

1283-2. Öppna, stänga och låsa dörrarna
OM0K269SE

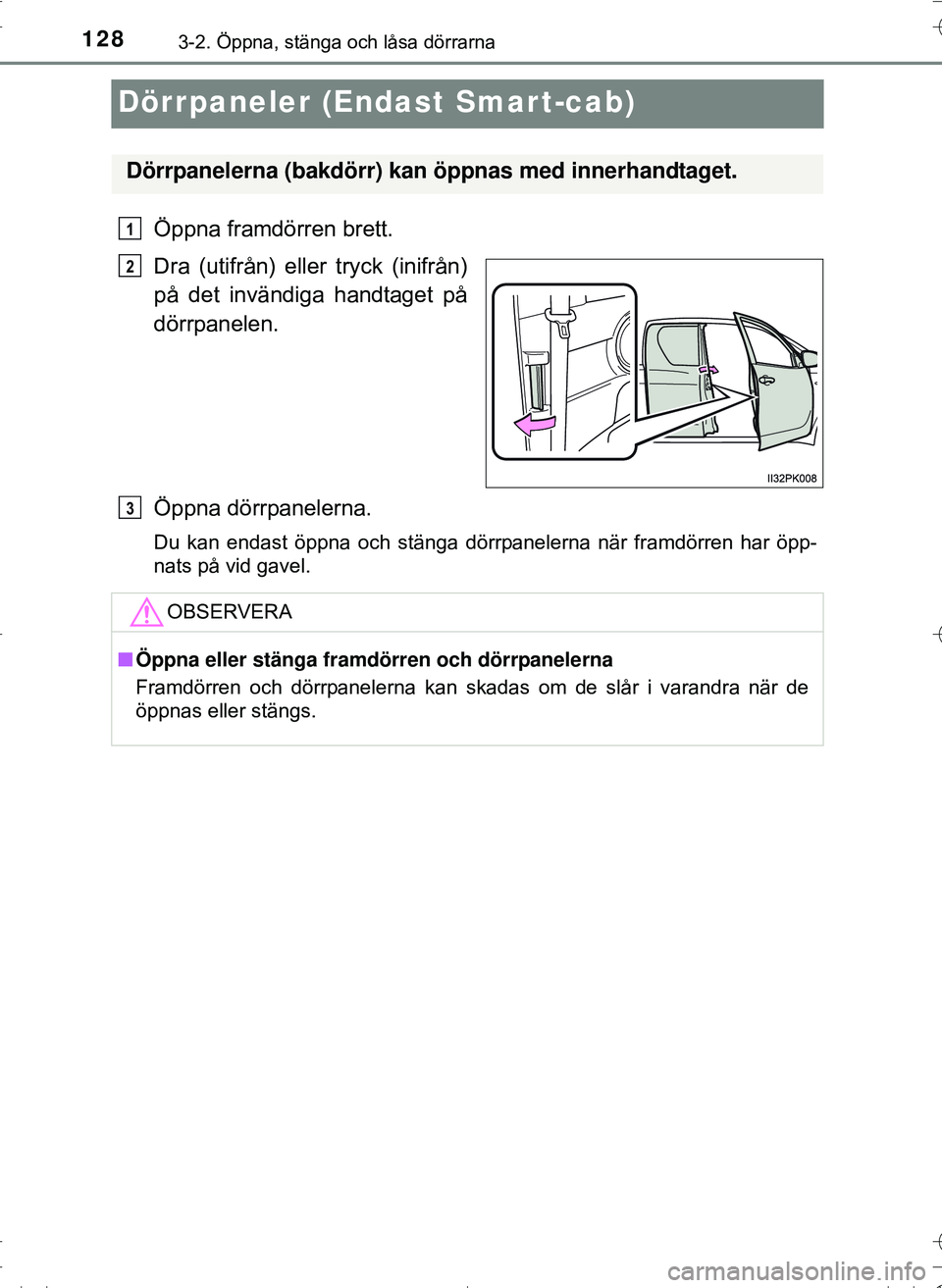

Dörrpaneler (Endast Smart-cab)
Öppna framdörren brett.
Dra (utifrån) eller tryck (inifrån)
på det invändiga handtaget på
dörrpanelen.
Öppna dörrpanelerna.
Du kan endast öppna och stänga dörrpanelerna när framdörren har öpp-
nats på vid gavel.
Dörrpanelerna (bakdörr) kan öppnas med innerhandtaget.
1
2
OBSERVERA
nÖppna eller stänga framdörren och dörrpanelerna
Framdörren och dörrpanelerna kan skadas om de slår i varandra när de
öppnas eller stängs.
3
OM0K269SE_Hilux.book Page 128 Friday, January 29, 2016 10:44 AM

129
3
3-2. Öppna, stänga och låsa dörrarna
Funktionen hos respektive komponent
OM0K269SE

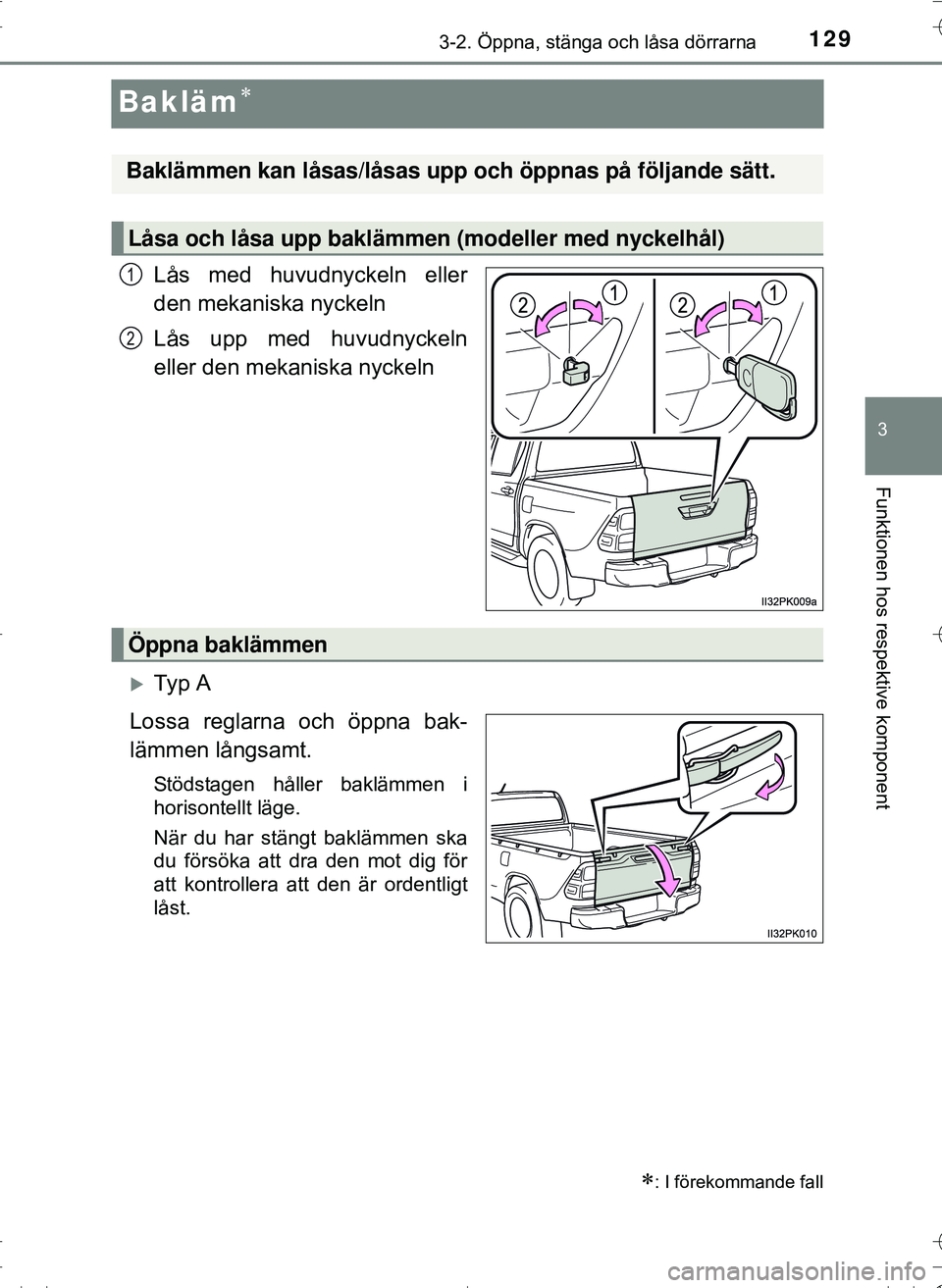

Bakläm
Lås med huvudnyckeln eller
den mekaniska nyckeln
Lås upp med huvudnyckeln
eller den mekaniska nyckeln
Ty p A
Lossa reglarna och öppna bak-
lämmen långsamt.
Stödstagen håller baklämmen i
horisontellt läge.
När du har stängt baklämmen ska
du försöka att dra den mot dig för
att kontrollera att den är ordentligt
låst.
: I förekommande fall
Baklämmen kan låsas/låsas upp och öppnas på följande sätt.
Låsa och låsa upp baklämmen (modeller med nyckelhål)
1
2
Öppna baklämmen
OM0K269SE_Hilux.book Page 129 Friday, January 29, 2016 10:44 AM

1303-2. Öppna, stänga och låsa dörrarna
OM0K269SE

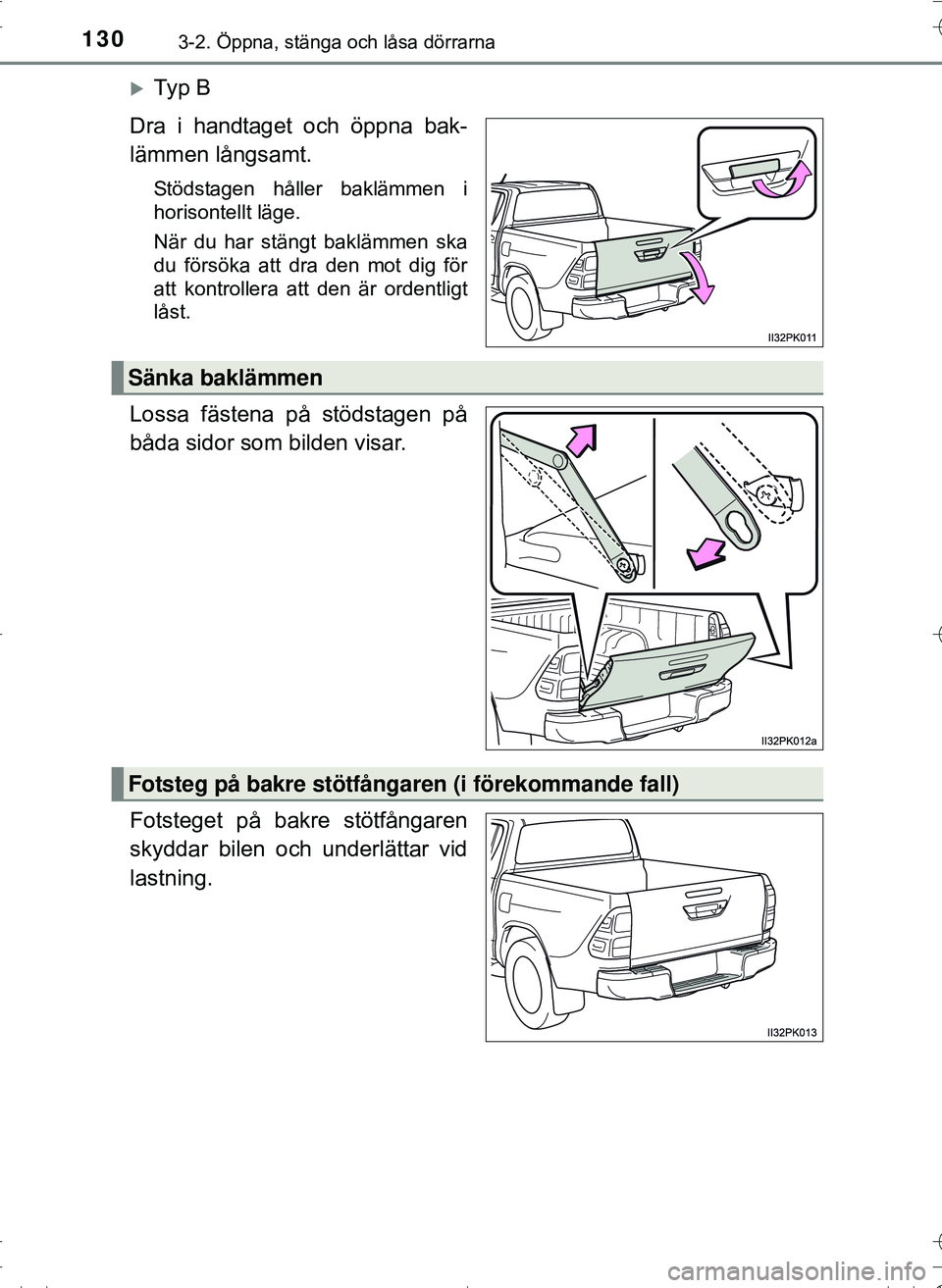

Ty p B
Dra i handtaget och öppna bak-
lämmen långsamt.
Stödstagen håller baklämmen i
horisontellt läge.
När du har stängt baklämmen ska
du försöka att dra den mot dig för
att kontrollera att den är ordentligt
låst.
Lossa fästena på stödstagen på
båda sidor som bilden visar.
Fotsteget på bakre stötfångaren
skyddar bilen och underlättar vid
lastning.
Sänka baklämmen
Fotsteg på bakre stötfångaren (i förekommande fall)
