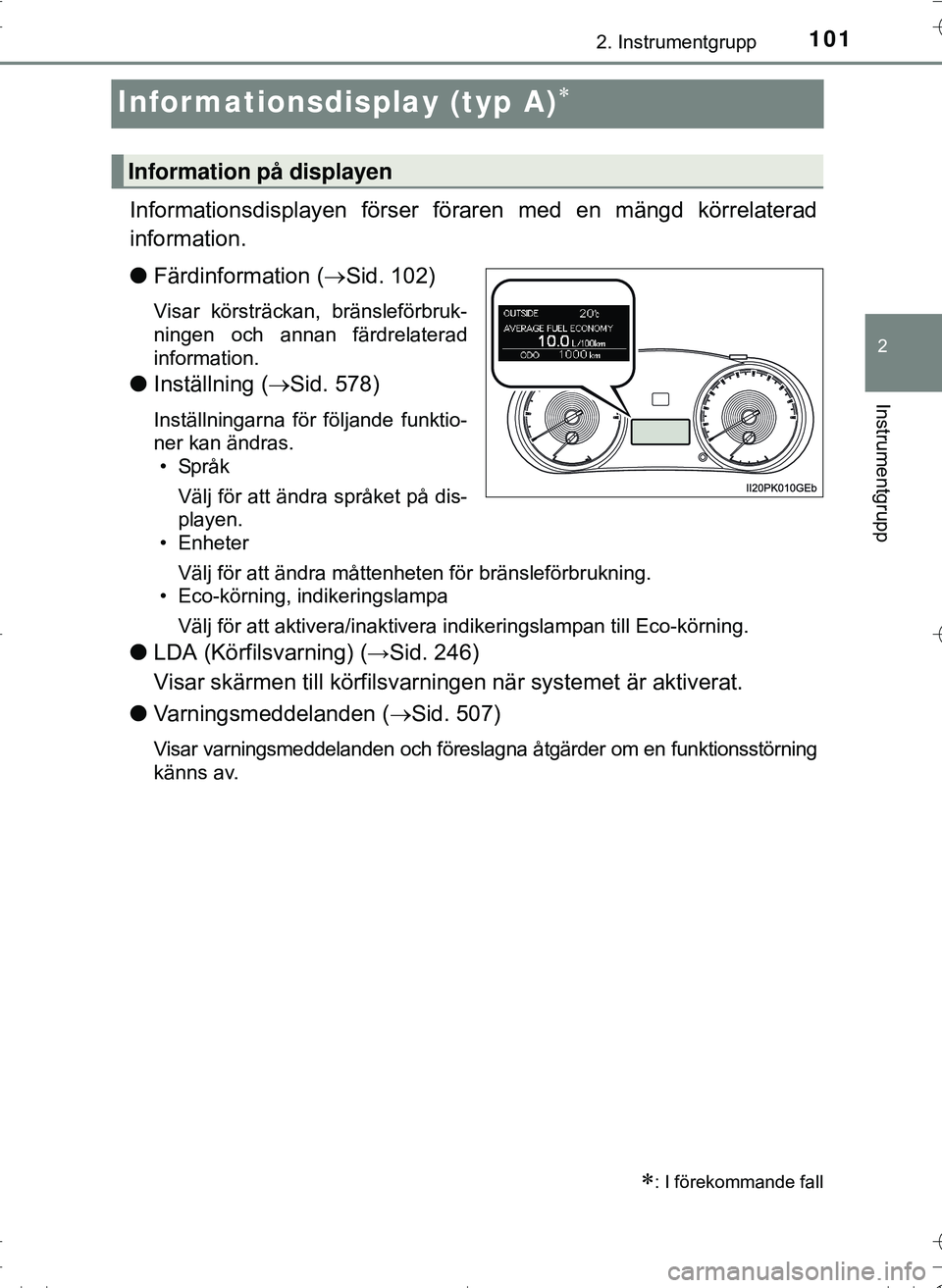

101
2
2. Instrumentgrupp
Instrumentgrupp
OM0K269SE
Informationsdisplay (typ A)
Informationsdisplayen förser föraren med en mängd körrelaterad
information.
l Färdinformation ( Sid. 102)
Visar körsträckan, bränsleförbruk-
ningen och annan färdrelaterad
information.
lInställning ( Sid. 578)
Inställningarna för följande funktio-
ner kan ändras.
• Språk
Välj för att ändra språket på dis-
playen.
• Enheter
Välj för att ändra måttenheten för bränsleförbrukning.
• Eco-körning, indikeringslampa
Välj för att aktivera/inaktivera indikeringslampan till Eco-körning.
l LDA (Körfilsvarning) ( →Sid. 246)
Visar skärmen till körfilsvarningen när systemet är aktiverat.
l Varningsmeddelanden ( Sid. 507)
Visar varningsmeddelanden och föreslagna åtgärder om en funktionsstörning
känns av.
: I förekommande fall
Information på displayen
OM0K269SE_Hilux.book Page 101 Friday, January 29, 2016 10:44 AM

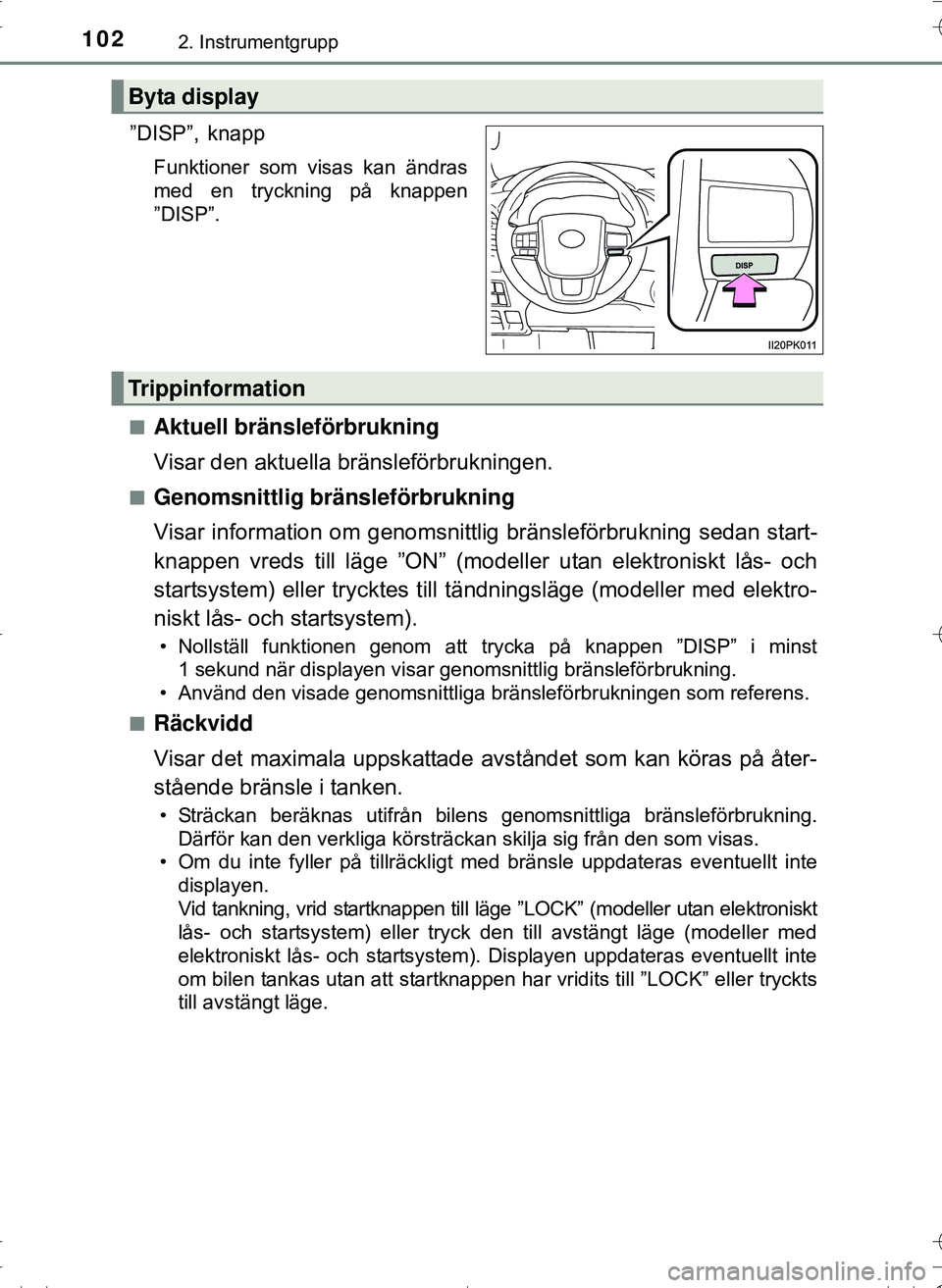

1022. Instrumentgrupp
OM0K269SE
”DISP”, knapp
Funktioner som visas kan ändras
med en tryckning på knappen
”DISP”.
n
Aktuell bränsleförbrukning
Visar den aktuella bränsleförbrukningen.
nGenomsnittlig bränsleförbrukning
Visar information om genomsnittlig bränsleförbrukning sedan start-
knappen vreds till läge ”O N” (modeller utan elektroniskt lås- och
startsystem) eller tryc ktes till tändningsläge (modeller med elektro-
niskt lås- och startsystem).
• Nollställ funktionen genom att trycka på knappen ”DISP” i minst 1 sekund när displayen visar genomsnittlig bränsleförbrukning.
• Använd den visade genomsnittliga bränsleförbrukningen som referens.
n
Räckvidd
Visar det maximala uppskattade avståndet som kan köras på åter-
stående bränsle i tanken.
• Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning. Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte
displayen.
Vid tankning, vrid startknappen till läge ”LOCK” (modeller utan elektroniskt
lås- och startsystem) eller tryck den till avstängt läge (modeller med
elektroniskt lås- och startsystem). Displayen uppdateras eventuellt inte
om bilen tankas utan att startknappen har vridits till ”LOCK” eller tryckts
till avstängt läge.
Byta display
Trippinformation
OM0K269SE_Hilux.book Page 102 Friday, January 29, 2016 10:44 AM

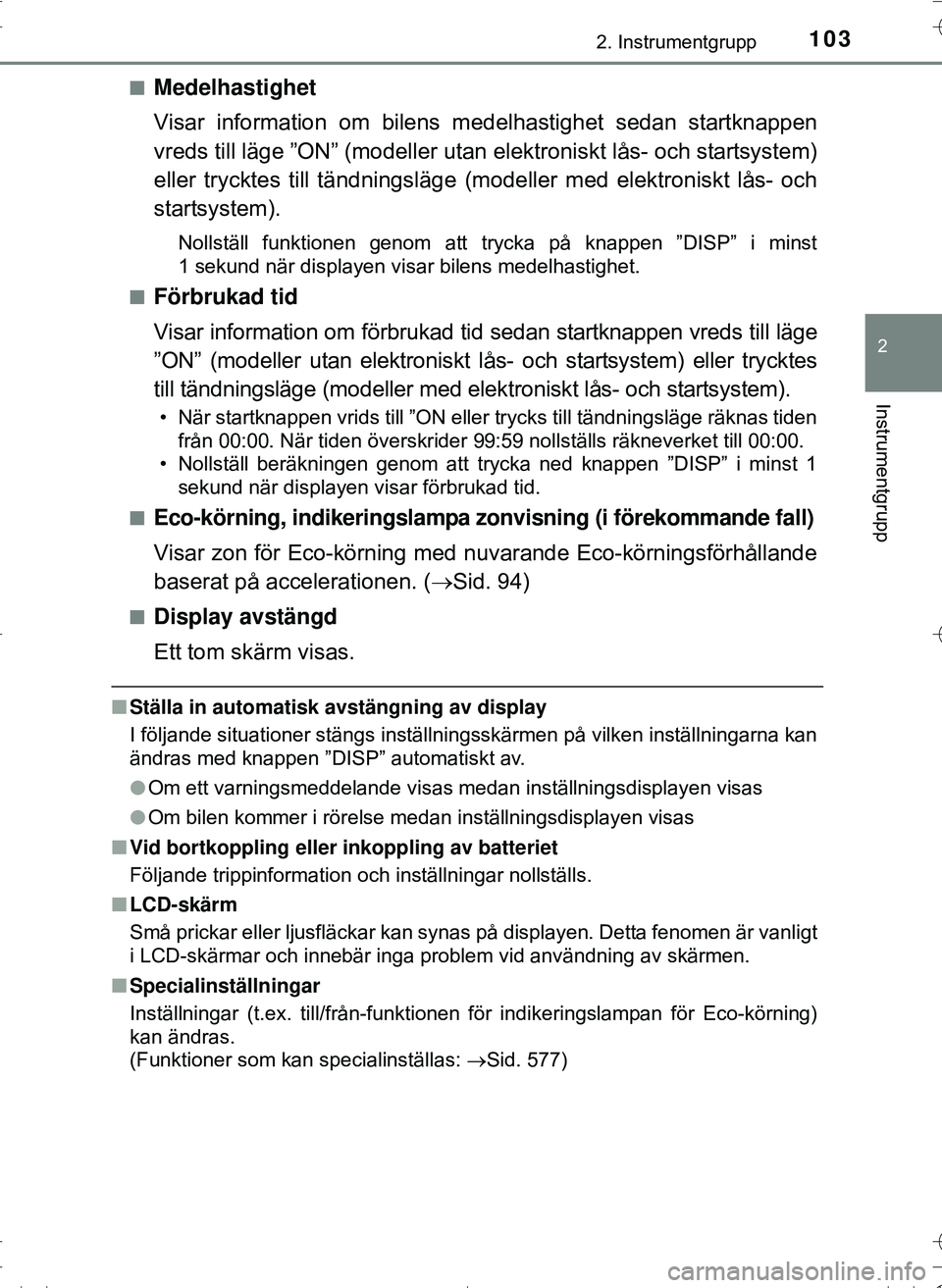

1032. Instrumentgrupp
2
Instrumentgrupp
OM0K269SEn
Medelhastighet
Visar information om bilens m
edelhastighet sedan startknappen
vreds till läge ”ON” (modeller utan elektroniskt lås- och startsystem)
eller trycktes till tändningsläge (modeller med elektroniskt lås- och
startsystem).
Nollställ funktionen genom att trycka på knappen ”DISP” i minst
1 sekund när displayen visar bilens medelhastighet.
n
Förbrukad tid
Visar information om förbrukad tid sedan startknappen vreds till läge
”ON” (modeller utan elektroniskt lås- och startsystem) eller trycktes
till tändningsläge (modeller med elektroniskt lås- och startsystem).
• När startknappen vrids till ”ON eller trycks till tändningsläge räknas tiden från 00:00. När tiden överskrider 99:59 nollställs räkneverket till 00:00.
• Nollställ beräkningen genom att trycka ned knappen ”DISP” i minst 1 sekund när displayen visar förbrukad tid.
n
Eco-körning, indikeringslampa zo nvisning (i förekommande fall)
Visar zon för Eco-körning med nuvarande Eco-körningsförhållande
baserat på accelerationen. ( Sid. 94)
nDisplay avstängd
Ett tom skärm visas.
nStälla in automatisk avstängning av display
I följande situationer stängs inställningsskärmen på vilken inställningarna kan
ändras med knappen ”DISP” automatiskt av.
lOm ett varningsmeddelande visas medan inställningsdisplayen visas
l Om bilen kommer i rörelse medan inställningsdisplayen visas
n Vid bortkoppling eller inkoppling av batteriet
Följande trippinformation och inställningar nollställs.
n LCD-skärm
Små prickar eller ljusfläckar kan synas på displayen. Detta fenomen är vanligt
i LCD-skärmar och innebär inga problem vid användning av skärmen.
n Specialinställningar
Inställningar (t.ex. till/från-funktionen för indikeringslampan för Eco-körning)
kan ändras.
(Funktioner som kan specialinställas: Sid. 577)
OM0K269SE_Hilux.book Page 103 Friday, January 29, 2016 10:44 AM

1042. Instrumentgrupp
OM0K269SE

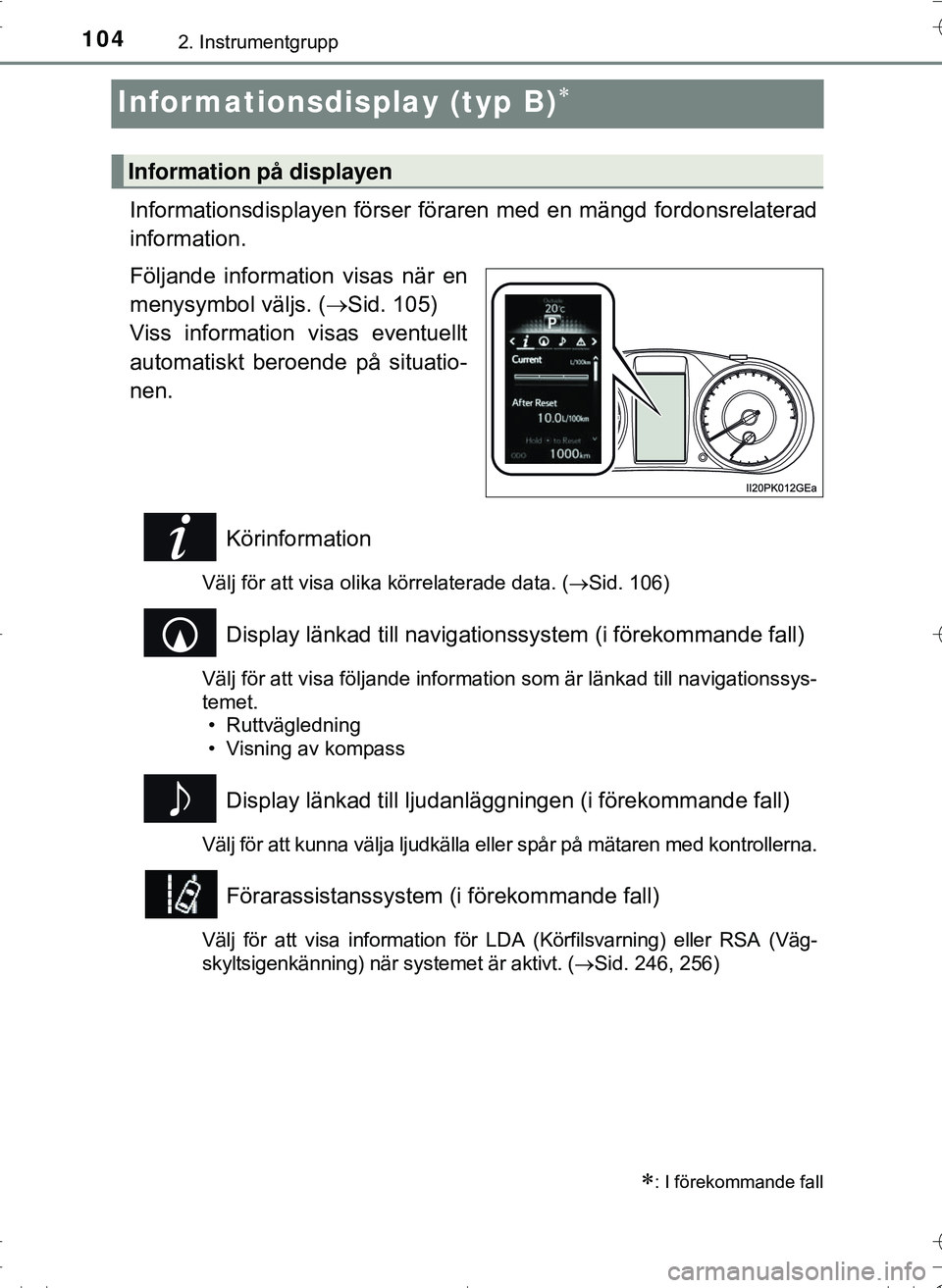

Informationsdisplay (typ B)
Informationsdisplayen förser föraren med en mängd fordonsrelaterad
information.
Följande information visas när en
menysymbol väljs. (Sid. 105)
Viss information visas eventuellt
automatiskt beroende på situatio-
nen.
Körinformation
Välj för att visa olika körrelaterade data. ( Sid. 106)
Display länkad till navigationssystem (i förekommande fall)
Välj för att visa följande information som är länkad till navigationssys-
temet.
• Ruttvägledning
• Visning av kompass
Display länkad till ljudanläg gningen (i förekommande fall)
Välj för att kunna välja ljudkälla eller spår på mätaren med kontrollerna.
Förarassistanssystem (i förekommande fall)
Välj för att visa information för LD A (Körfilsvarning) eller RSA (Väg-
skyltsigenkänning) när systemet är aktivt. ( Sid. 246, 256)
: I förekommande fall
Information på displayen
OM0K269SE_Hilux.book Page 104 Friday, January 29, 2016 10:44 AM

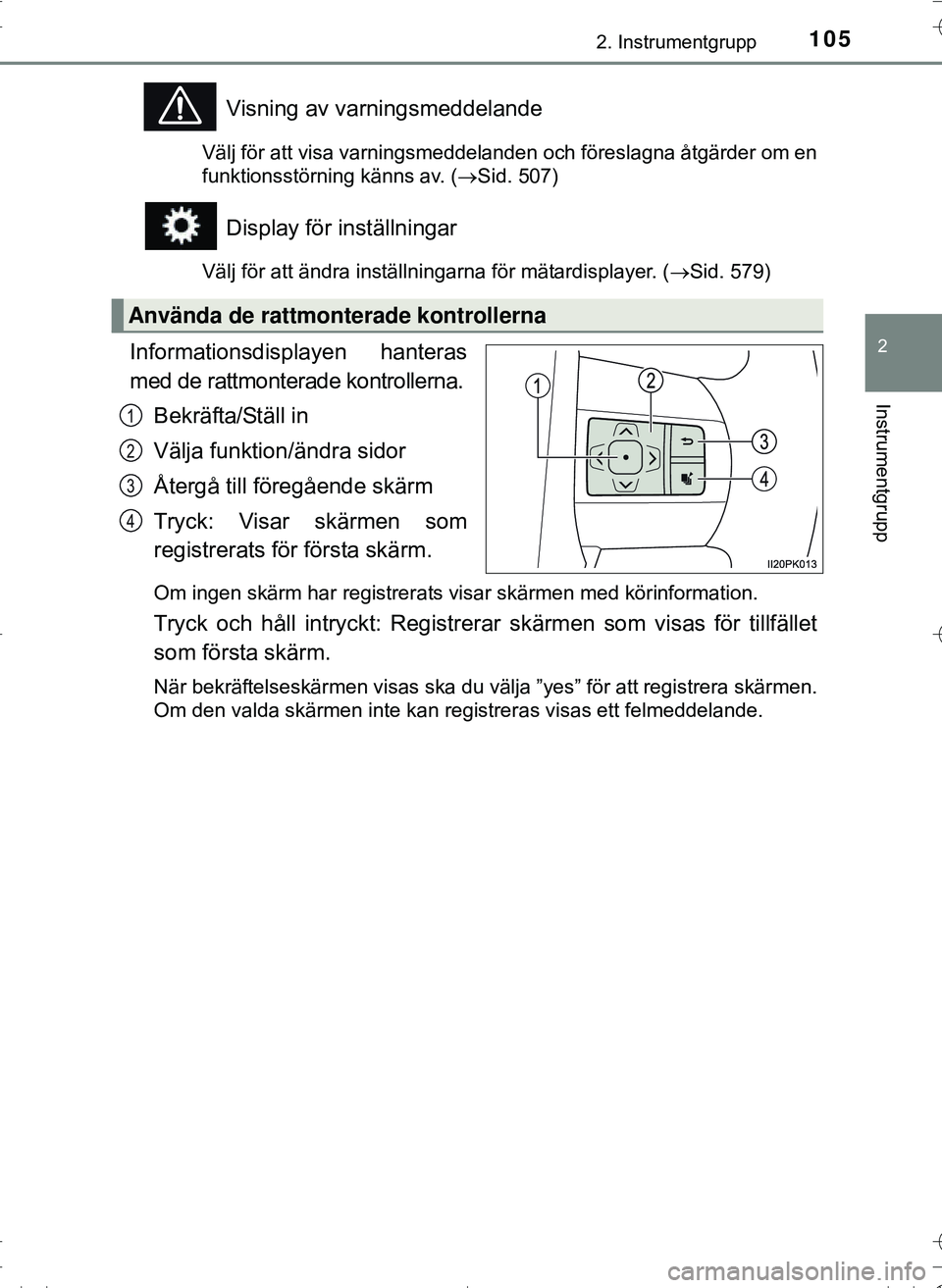

1052. Instrumentgrupp
2
Instrumentgrupp
OM0K269SE
Visning av varningsmeddelande
Välj för att visa varningsmeddelanden och föreslagna åtgärder om en
funktionsstörning känns av. (Sid. 507)
Display för inställningar
Välj för att ändra inställningarna för mätardisplayer. ( Sid. 579)
Informationsdisplayen hanteras
med de rattmonterade kontrollerna.
Bekräfta/Ställ in
Välja funktion/ändra sidor
Återgå till föregående skärm
Tryck: Visar skärmen som
registrerats för första skärm.
Om ingen skärm har registrerats visar skärmen med körinformation.
Tryck och håll intryckt: Registrera r skärmen som visas för tillfället
som första skärm.
När bekräftelseskärmen visas ska du välja ”yes” för att registrera skärmen.
Om den valda skärmen inte kan registreras visas ett felmeddelande.
Använda de rattmonterade kontrollerna
1
2
3
4
OM0K269SE_Hilux.book Page 105 Friday, January 29, 2016 10:44 AM

1062. Instrumentgrupp
OM0K269SE

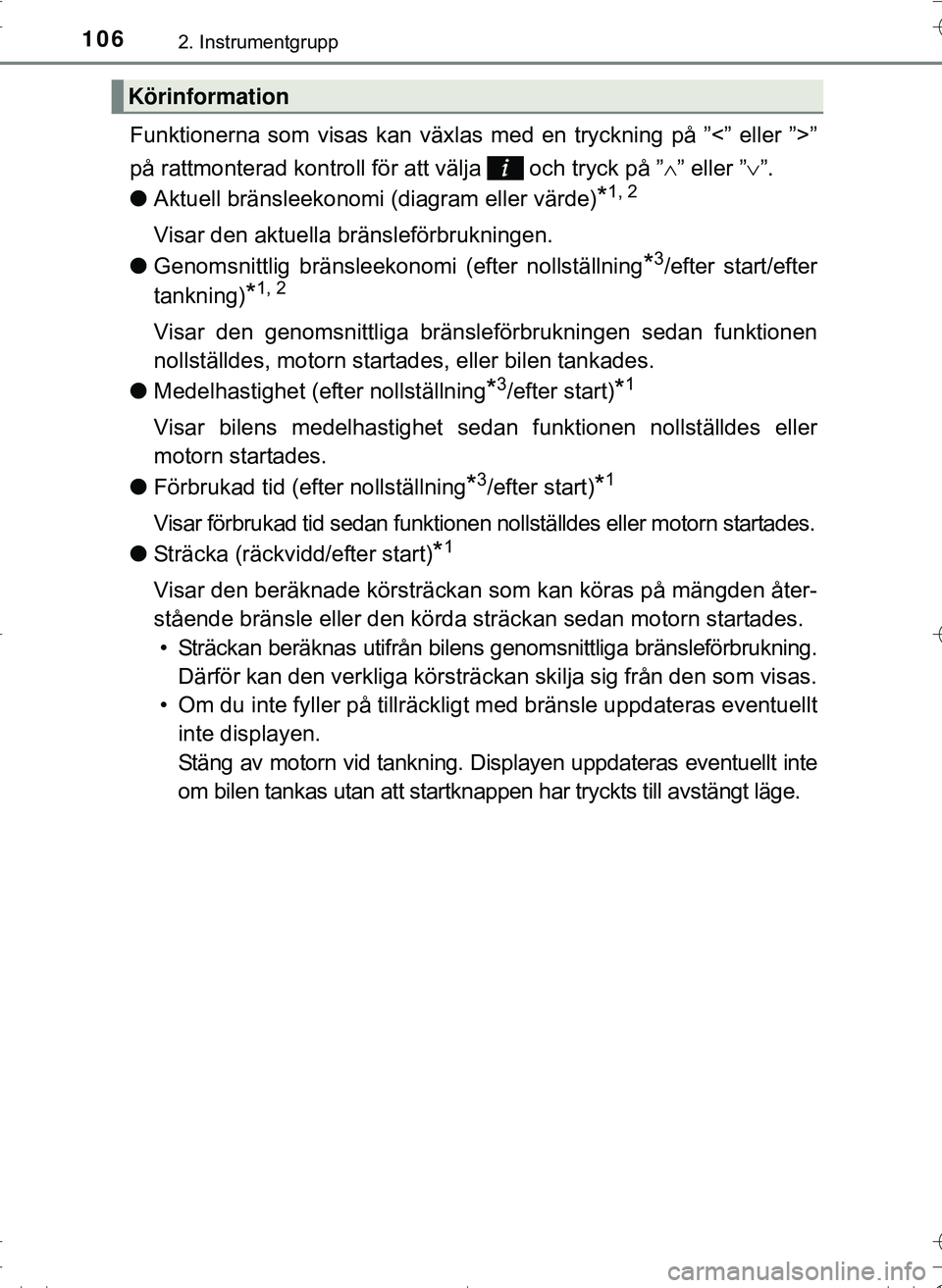

Funktionerna som visas kan växlas med en tryckning på ”<” eller ”>”
på rattmonterad kontroll för att välja och tryck på ”” eller ” ”.
l Aktuell bränsleekonomi (diagram eller värde)
*1, 2
Visar den aktuella bränsleförbrukningen.
l Genomsnittlig bränsleekonomi (efter nollställning
*3/efter start/efter
tankning)
*1, 2
Visar den genomsnittliga bränsle förbrukningen sedan funktionen
nollställdes, motorn startades, eller bilen tankades.
l Medelhastighet (efter nollställning
*3/efter start)*1
Visar bilens medelhastighet seda n funktionen nollställdes eller
motorn startades.
l Förbrukad tid (efter nollställning
*3/efter start)*1
Visar förbrukad tid sedan funktionen nollställdes eller motorn startades.
l Sträcka (räckvidd/efter start)
*1
Visar den beräknade körsträckan som kan köras på mängden åter-
stående bränsle eller den körda sträckan sedan motorn startades.
• Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning. Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdat eras eventuellt
inte displayen.
Stäng av motorn vid tankning. Displayen uppdateras eventuellt inte
om bilen tankas utan att startknappen har tryckts till avstängt läge.
Körinformation
OM0K269SE_Hilux.book Page 106 Friday, January 29, 2016 10:44 AM

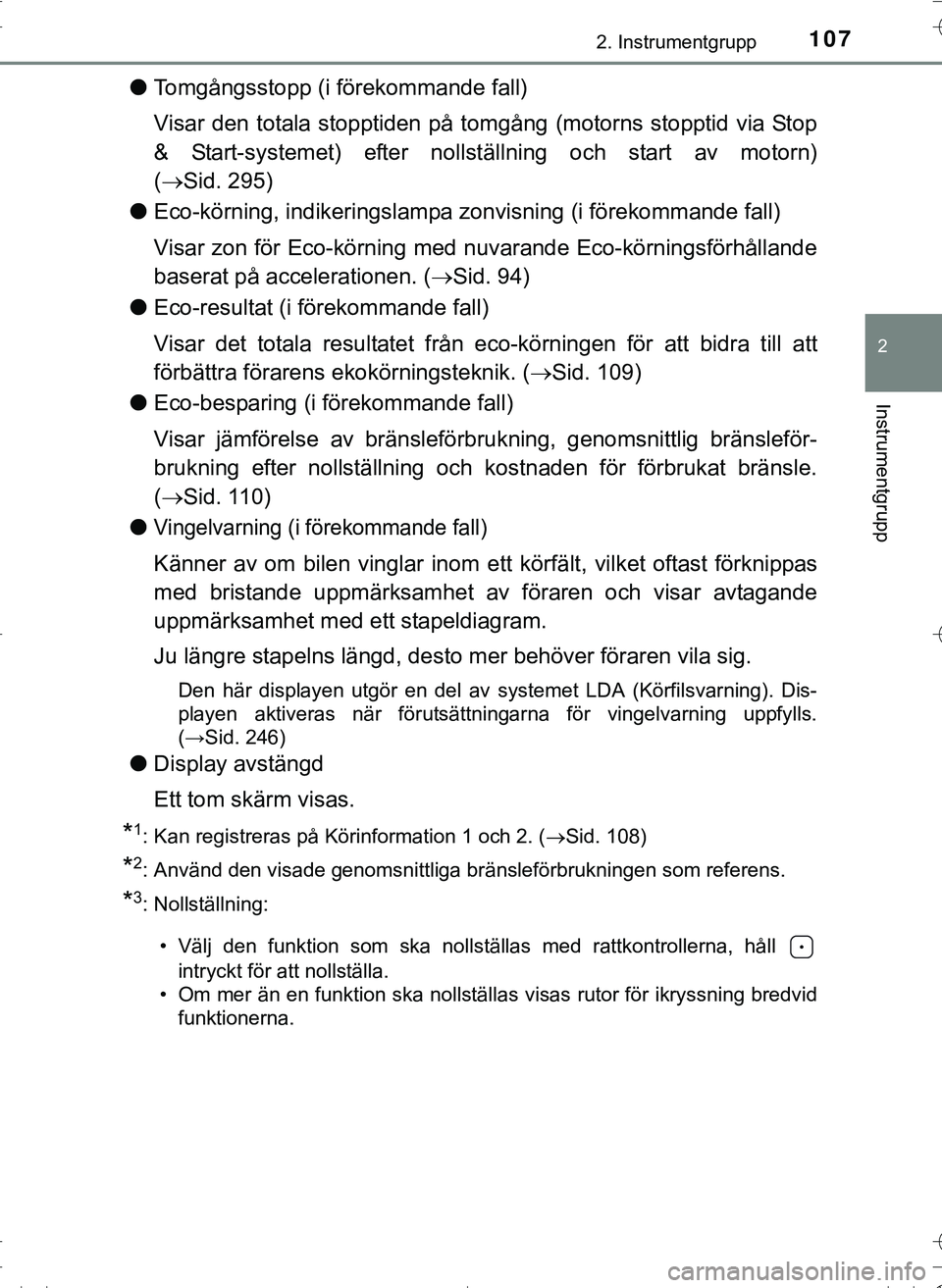

1072. Instrumentgrupp
2
Instrumentgrupp
OM0K269SE
lTomgångsstopp (i förekommande fall)
Visar den totala stopptiden på tomgång (motorns stopptid via Stop
& Start-systemet) efter nollställning och start av motorn)
( Sid. 295)
l Eco-körning, indikeringslampa zonvisning (i förekommande fall)
Visar zon för Eco-körning med nuvarande Eco-körningsförhållande
baserat på accelerationen. ( Sid. 94)
l Eco-resultat (i förekommande fall)
Visar det totala resultatet från eco-körningen för att bidra till att
förbättra förarens ekokörningsteknik. ( Sid. 109)
l Eco-besparing (i förekommande fall)
Visar jämförelse av bränsleförbr ukning, genomsnittlig bränsleför-
brukning efter nollställning och kostnaden för förbrukat bränsle.
(  Sid. 110)
l
Vingelvarning (i förekommande fall)
Känner av om bilen vinglar inom e tt körfält, vilket oftast förknippas
med bristande uppmärksamhet av föraren och visar avtagande
uppmärksamhet med ett stapeldiagram.
Ju längre stapelns längd, desto mer behöver föraren vila sig.
Den här displayen utgör en del av systemet LDA (Körfilsvarning). Dis-
playen aktiveras när förutsättningarna för vingelvarning uppfylls.
( →Sid. 246)
l Display avstängd
Ett tom skärm visas.
*1: Kan registreras på Körinformation 1 och 2. ( Sid. 108)
*2: Använd den visade genomsnittliga bränsleförbrukningen som referens.
*3: Nollställning:
• Välj den funktion som ska nollställas med rattkontrollerna, håll\
intryckt för att nollställa.
• Om mer än en funktion ska nollställas visas rutor för ikryssning bredvid
funktionerna.
OM0K269SE_Hilux.book Page 107 Friday, January 29, 2016 10:44 AM

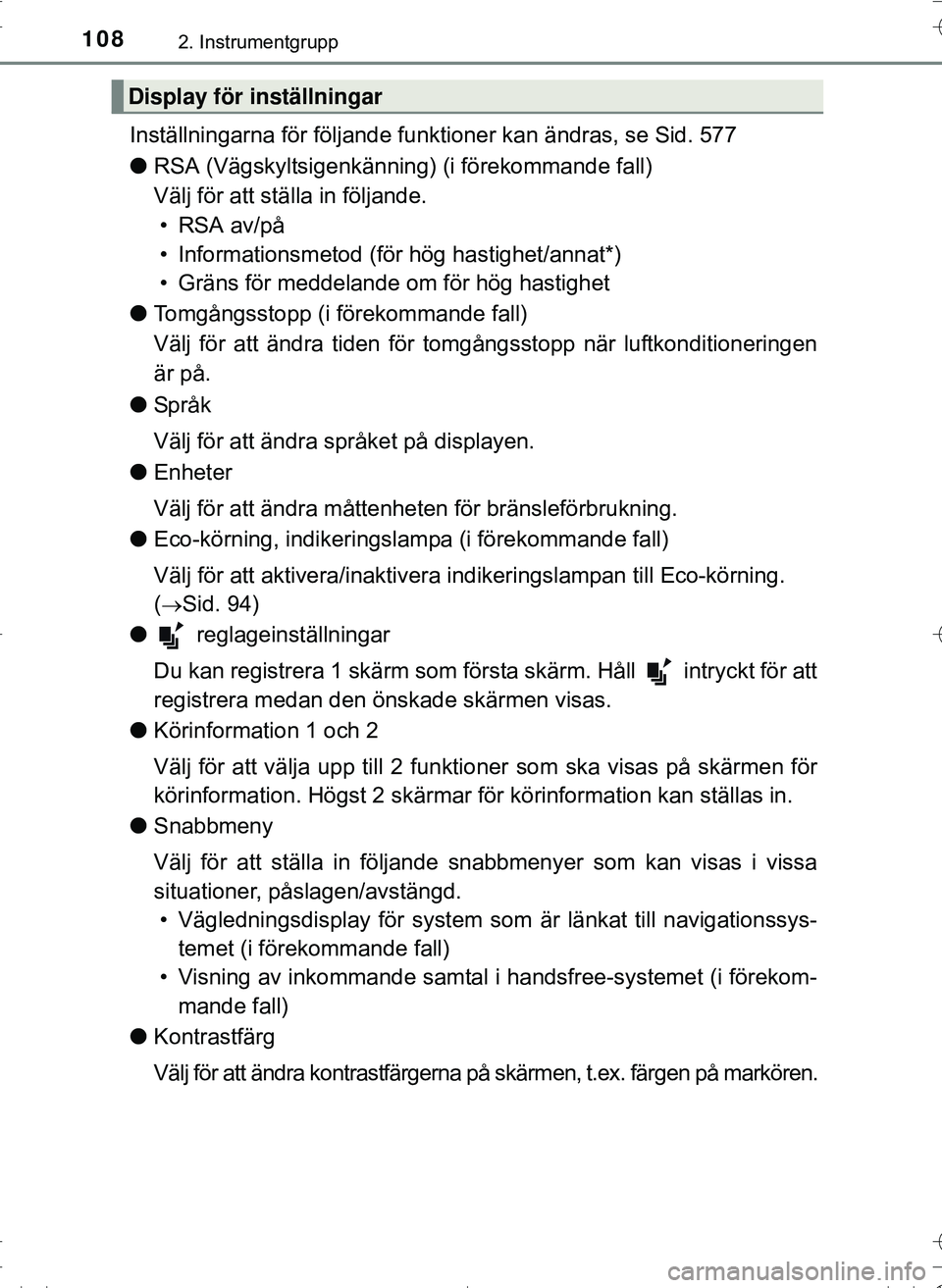

1082. Instrumentgrupp
OM0K269SE
Inställningarna för följande funktioner kan ändras, se Sid. 577
lRSA (Vägskyltsigenkänning) (i förekommande fall)
Välj för att ställa in följande.
• RSA av/på
• Informationsmetod (för hög hastighet/annat*)
• Gräns för meddelande om för hög hastighet
l Tomgångsstopp (i förekommande fall)
Välj för att ändra tiden för tomgångsstopp när luftkonditioneringen
är på.
l Sp råk
Välj för att ändra språket på displayen.
l Enheter
Välj för att ändra måttenheten för bränsleförbrukning.
l Eco-körning, indikeringslampa (i förekommande fall)
Välj för att aktivera/inaktivera indikeringslampan till Eco-körning.
(
Sid. 94)
l reglageinställningar
Du kan registrera 1 skärm som första skärm. Håll intryckt för att
registrera medan den önskade skärmen visas.
l Körinformation 1 och 2
Välj för att välja upp till 2 funktioner som ska visas på skärmen för
körinformation. Högst 2 skärmar för körinformation kan ställas in.
l Snabbmeny
Välj för att ställa in följande snabbmenyer som kan visas i vissa
situationer, påslagen/avstängd.
• Vägledningsdisplay för system so m är länkat till navigationssys-
temet (i förekommande fall)
• Visning av inkommande samtal i handsfree-systemet (i förekom- mande fall)
l Kontrastfärg
Välj för att ändra kontrastfärgerna på skärmen, t.ex. färgen på markören.
Display för inställningar
OM0K269SE_Hilux.book Page 108 Friday, January 29, 2016 10:44 AM

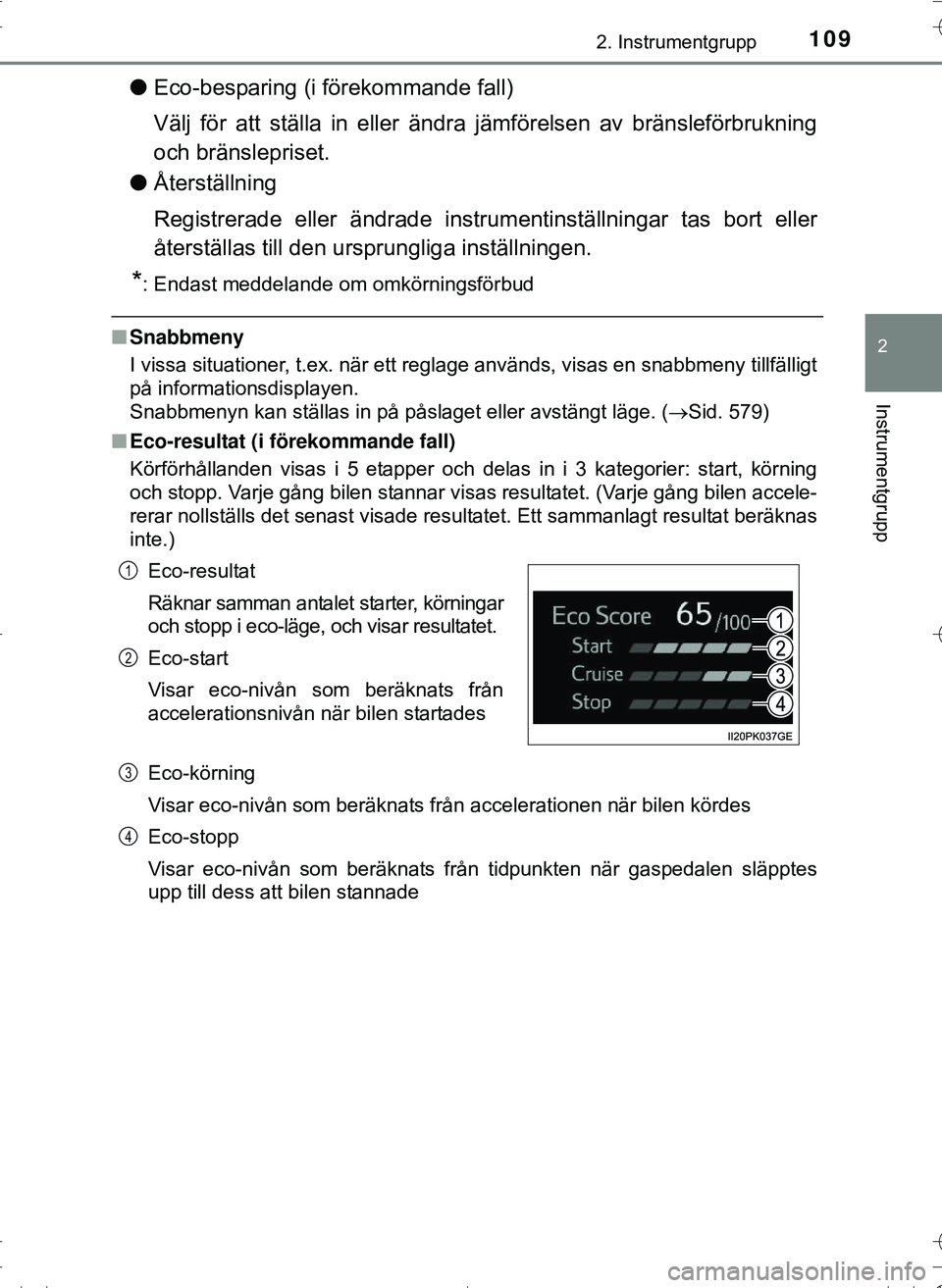

1092. Instrumentgrupp
2
Instrumentgrupp
OM0K269SE
lEco-besparing (i förekommande fall)
Välj för att ställa in eller ändra jämförelsen av bränsleförbrukning
och bränslepriset.
l Återställning
Registrerade eller ändrade instrumentinställningar tas bort eller
återställas till den ursprungliga inställningen.
*: Endast meddelande om omkörningsförbud
nSnabbmeny
I vissa situationer, t.ex. när ett reglage används, visas en snabbmeny tillfälligt
på informationsdisplayen.
Snabbmenyn kan ställas in på påslaget eller avstängt läge. ( Sid. 579)
n Eco-resultat (i förekommande fall)
Körförhållanden visas i 5 etapper och delas in i 3 kategorier: start, körning
och stopp. Varje gång bilen stannar visas resultatet. (Varje gång bilen accele-
rerar nollställs det senast visade resultatet. Ett sammanlagt resultat beräknas
inte.)
Eco-körning
Visar eco-nivån som beräknats från accelerationen när bilen kördes
Eco-stopp
Visar eco-nivån som beräknats från tidpunkten när gaspedalen släpptes
upp till dess att bilen stannade Eco-resultat
Räknar samman antalet starter, körningar
och stopp i eco-läge, och visar resultatet.
Eco-start
Visar eco-nivån som beräknats från
accelerationsnivån när bilen startades
1
2
3
4
OM0K269SE_Hilux.book Page 109 Friday, January 29, 2016 10:44 AM

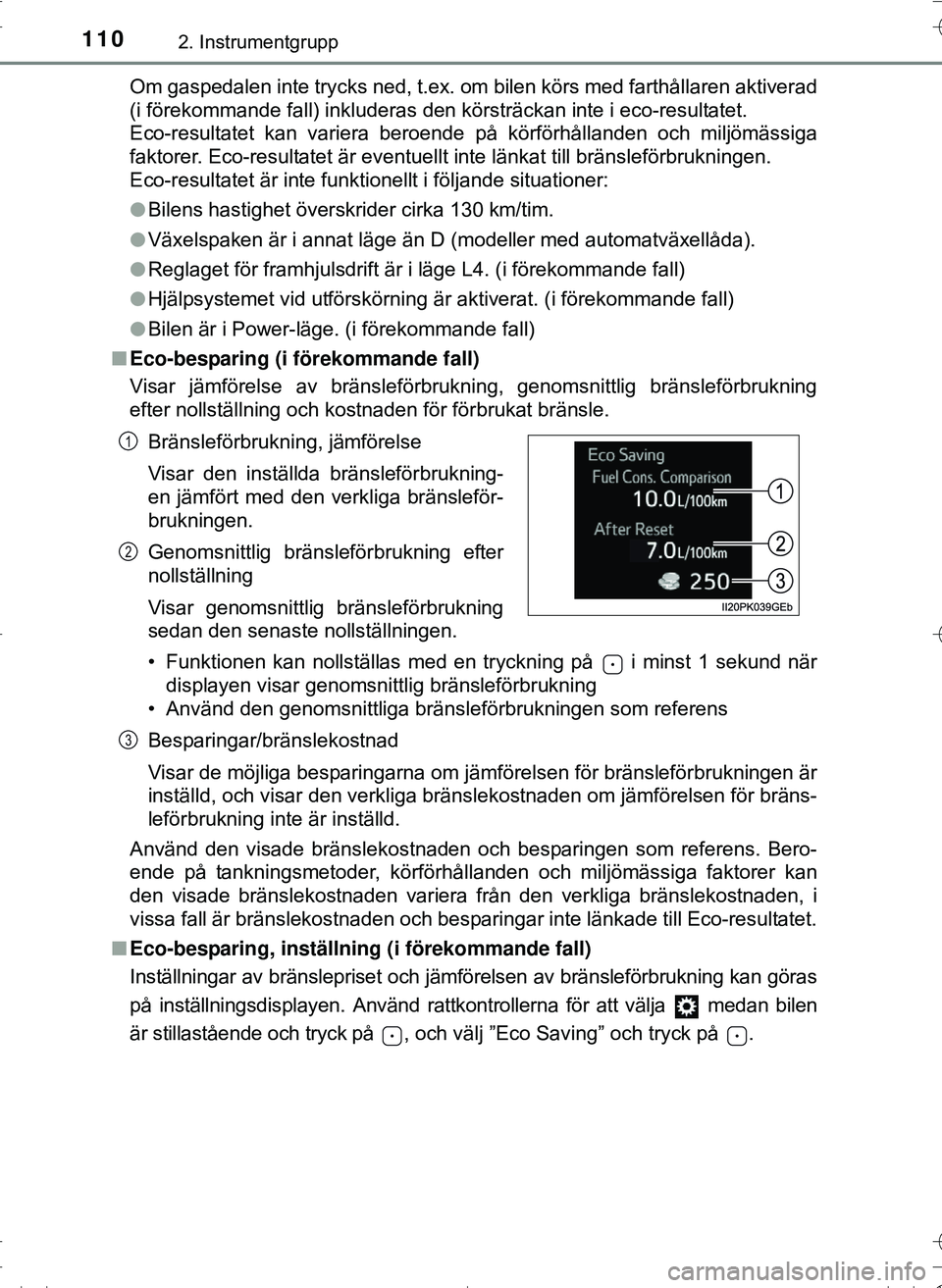

1102. Instrumentgrupp
OM0K269SEOm gaspedalen inte trycks ned, t.ex. om bilen körs med farthållaren aktiverad
(i förekommande fall) inkluderas den körsträckan inte i eco-resultatet.
Eco-resultatet kan variera beroende på körförhållanden och miljömässiga
faktorer. Eco-resultatet är eventuellt inte länkat till bränsleförbrukningen.
Eco-resultatet är inte funk
tionellt i följande situationer:
l Bilens hastighet överskrider cirka 130 km/tim.
l Växelspaken är i annat läge än D (modeller med automatväxellåda).
l Reglaget för framhjulsdrift är i läge L4. (i förekommande fall)
l Hjälpsystemet vid utförskörning är aktiverat. (i förekommande fall)
l Bilen är i Power-läge. (i förekommande fall)
n Eco-besparing (i förekommande fall)
Visar jämförelse av bränsleförbrukning, genomsnittlig bränsleförbrukning
efter nollställning och kostnaden för förbrukat bränsle.
• Funktionen kan nollställas med en tryckning på i minst 1 sekund närdisplayen visar genomsnittlig bränsleförbrukning
• Använd den genomsnittliga bränsleförbrukningen som referens
Besparingar/bränslekostnad
Visar de möjliga besparingarna om jämförelsen för bränsleförbrukningen är
inställd, och visar den verkliga bränslekostnaden om jämförelsen för bräns-
leförbrukning inte är inställd.
Använd den visade bränslekostnaden och besparingen som referens. Bero-
ende på tankningsmetoder, körförhållanden och miljömässiga faktorer kan
den visade bränslekostnaden variera från den verkliga bränslekostnaden, i
vissa fall är bränslekostnaden och besparingar inte länkade till Eco-resultatet.
n Eco-besparing, inställning (i förekommande fall)
Inställningar av bränslepriset och jämförelsen av bränsleförbrukning kan göras
på inställningsdisplayen. Använd rattkontrollerna för att välja medan bilen
är stillastående och tryck på , och välj ”Eco Saving” och tryck på .Bränsleförbrukning, jämförelse
Visar den inställda bränsleförbrukning-
en jämfört med den verkliga bränsleför-
brukningen.
Genomsnittlig bränsleförbrukning efter
nollställning
Visar genomsnittlig bränsleförbrukning
sedan den senaste nollställningen.
1
2
3
OM0K269SE_Hilux.book Page 110 Friday, January 29, 2016 10:44 AM
