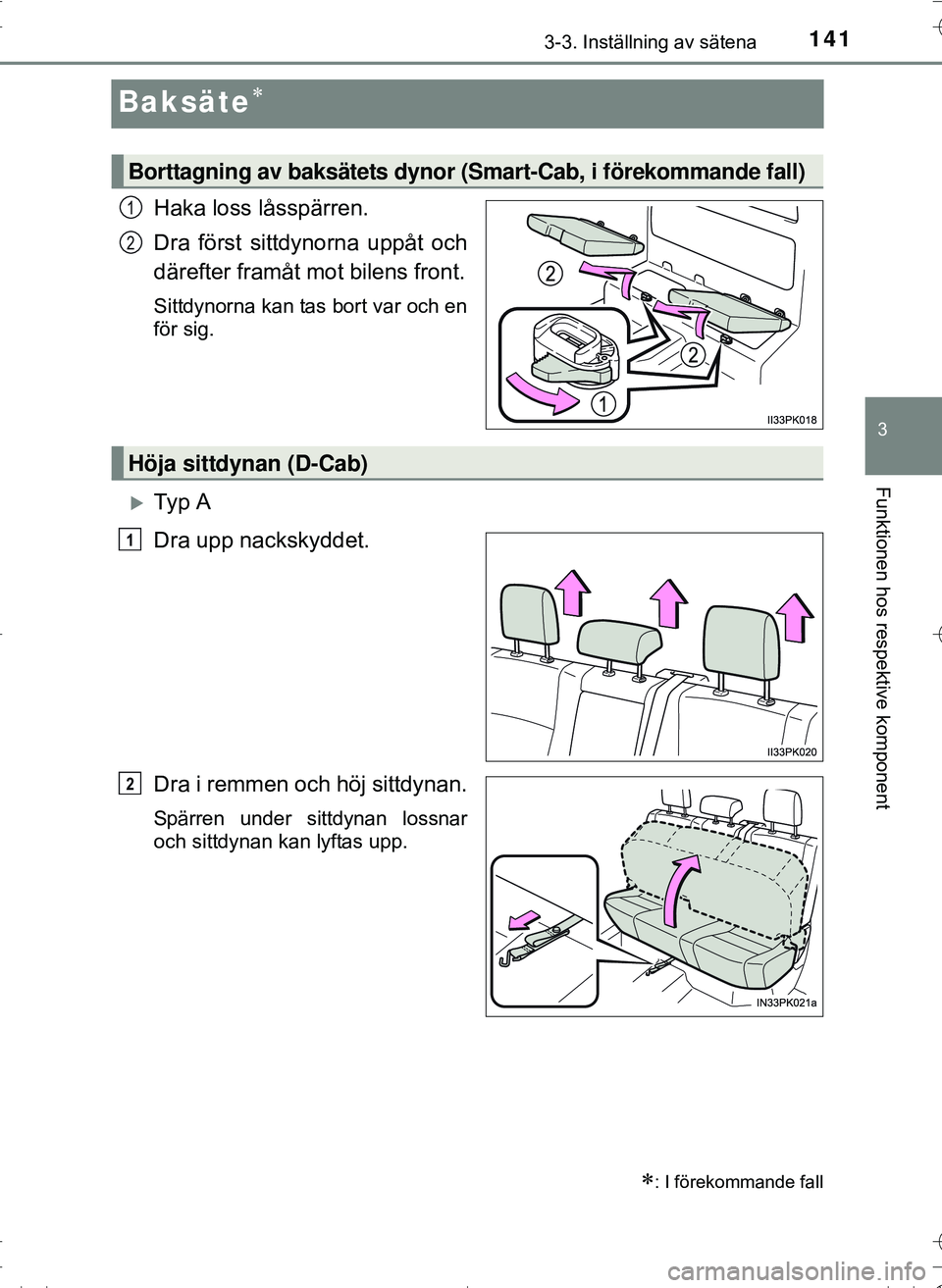

TOYOTA HILUX 2016 Bruksanvisningar (in Swedish)

141
3
3-3. Inställning av sätena
Funktionen hos respektive komponent
OM0K269SE
Baksäte
Haka loss låsspärren.
Dra först sittdynorna uppåt och
därefter framåt mot bilens front.
Sittdynorna kan tas bort var och en
för sig.
Ty p A
Dra upp nackskyddet.
Dra i remmen och höj sittdynan.
Spärren under sittdynan lossnar
och sittdynan kan lyftas upp.
: I förekommande fall
Borttagning av baksätets dynor (Smart-Cab, i förekommande fall)
1
2
Höja sittdynan (D-Cab)
1
2
OM0K269SE_Hilux.book Page 141 Friday, January 29, 2016 10:44 AM

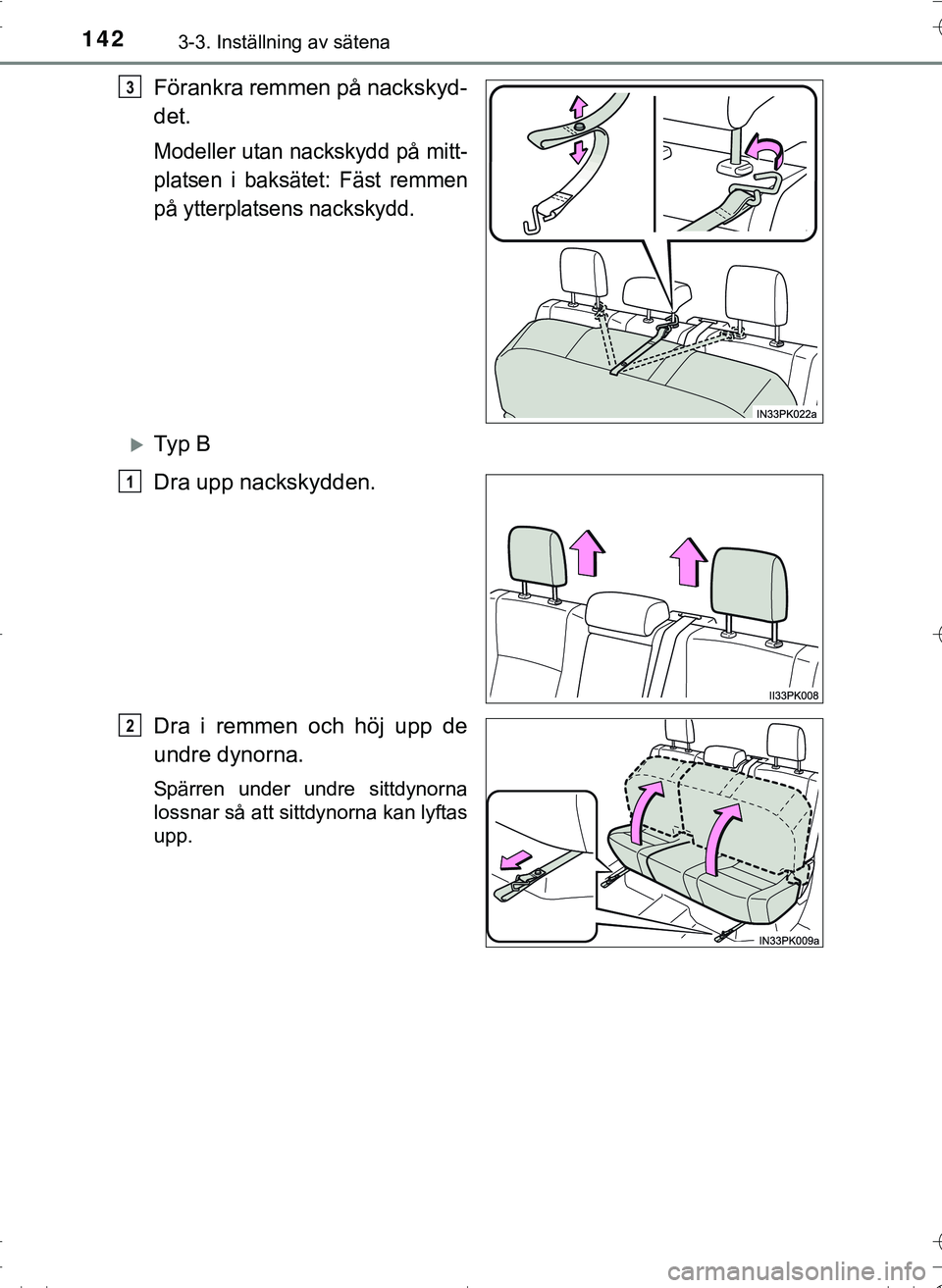

1423-3. Inställning av sätena
OM0K269SE
Förankra remmen på nackskyd-
det.
Modeller utan nackskydd på mitt-
platsen i baksätet: Fäst remmen
på ytterplatsens nackskydd.
Ty p B
Dra upp nackskydden.
Dra i remmen och höj upp de
undre dynorna.
Spärren under undre sittdynorna
lossnar så att sittdynorna kan lyftas
upp.
3
1
2
OM0K269SE_Hilux.book Page 142 Friday, January 29, 2016 10:44 AM

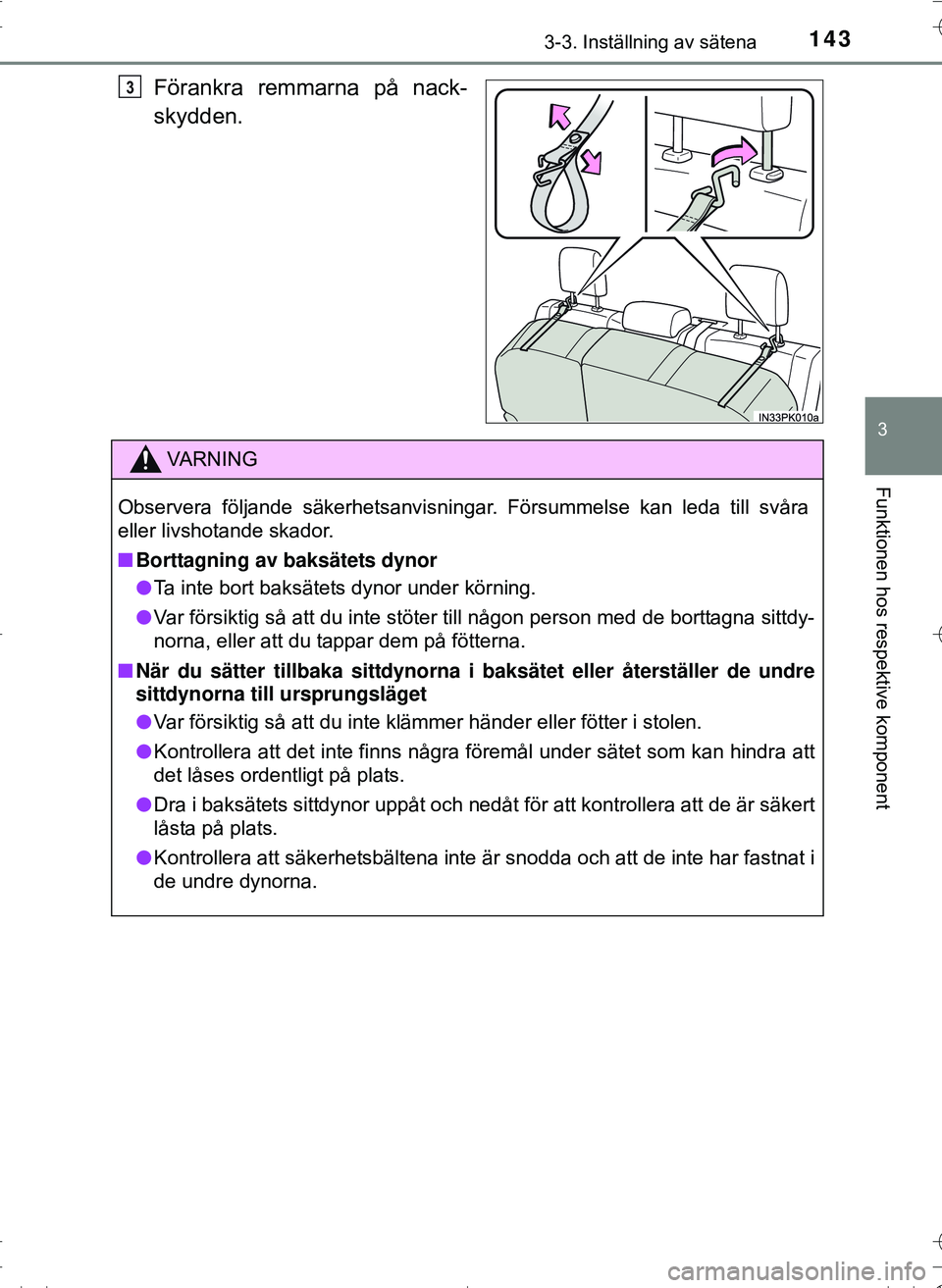

1433-3. Inställning av sätena
3
Funktionen hos respektive komponent
OM0K269SE
Förankra remmarna på nack-
skydden.3
VA R N I N G
Observera följande säkerhetsanvisningar. Försummelse kan leda till svåra
eller livshotande skador.
nBorttagning av baksätets dynor
l Ta inte bort baksätets dynor under körning.
l Var försiktig så att du inte stöter till någon person med de \
borttagna sittdy-
norna, eller att du tappar dem på fötterna.
n När du sätter tillbaka sittdynorna i baksätet eller återställer de undre
sittdynorna till ursprungsläget
l Var försiktig så att du inte klämmer händer eller fötter i stolen.
l Kontrollera att det inte finns några föremål under sätet som kan hindra att
det låses ordentligt på plats.
l Dra i baksätets sittdynor uppåt och nedåt för att kontrollera att de är säkert
låsta på plats.
l Kontrollera att säkerhetsbältena inte är snodda och att de inte har fastnat i
de undre dynorna.
OM0K269SE_Hilux.book Page 143 Friday, January 29, 2016 10:44 AM

1443-3. Inställning av sätena
OM0K269SE

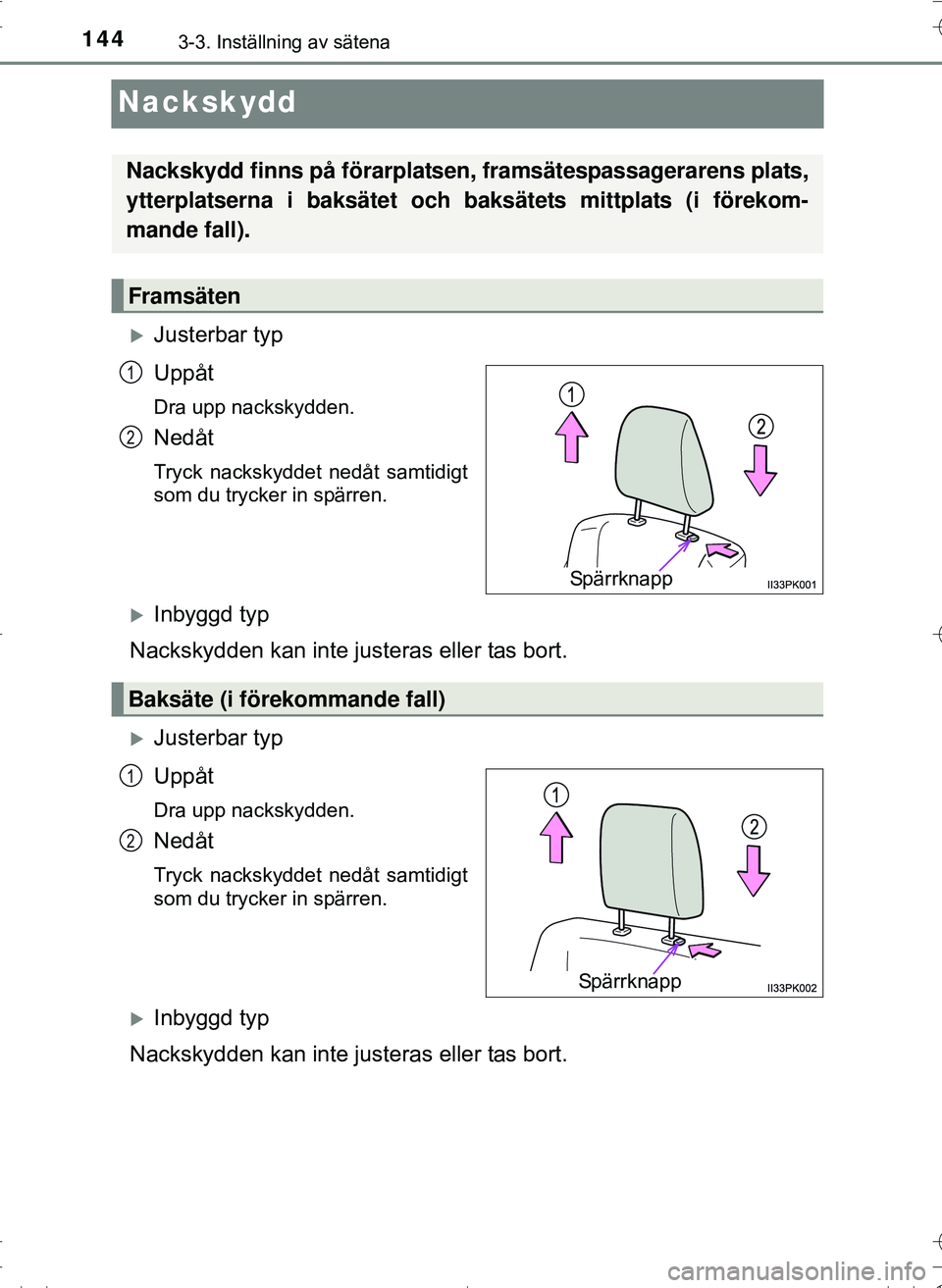

Nackskydd
Justerbar typ
Uppåt
Dra upp nackskydden.
Nedåt
Tryck nackskyddet nedåt samtidigt
som du trycker in spärren.
Inbyggd typ
Nackskydden kan inte justeras eller tas bort.
Justerbar typ
Uppåt
Dra upp nackskydden.
Nedåt
Tryck nackskyddet nedåt samtidigt
som du trycker in spärren.
Inbyggd typ
Nackskydden kan inte justeras eller tas bort.
Nackskydd finns på förarplatsen, framsätespassagerarens plats,
ytterplatserna i baksätet och baksätets mittplats (i förekom-
mande fall).
Framsäten
Spärrknapp
1
2
Baksäte (i förekommande fall)
Spärrknapp
1
2
OM0K269SE_Hilux.book Page 144 Friday, January 29, 2016 10:44 AM

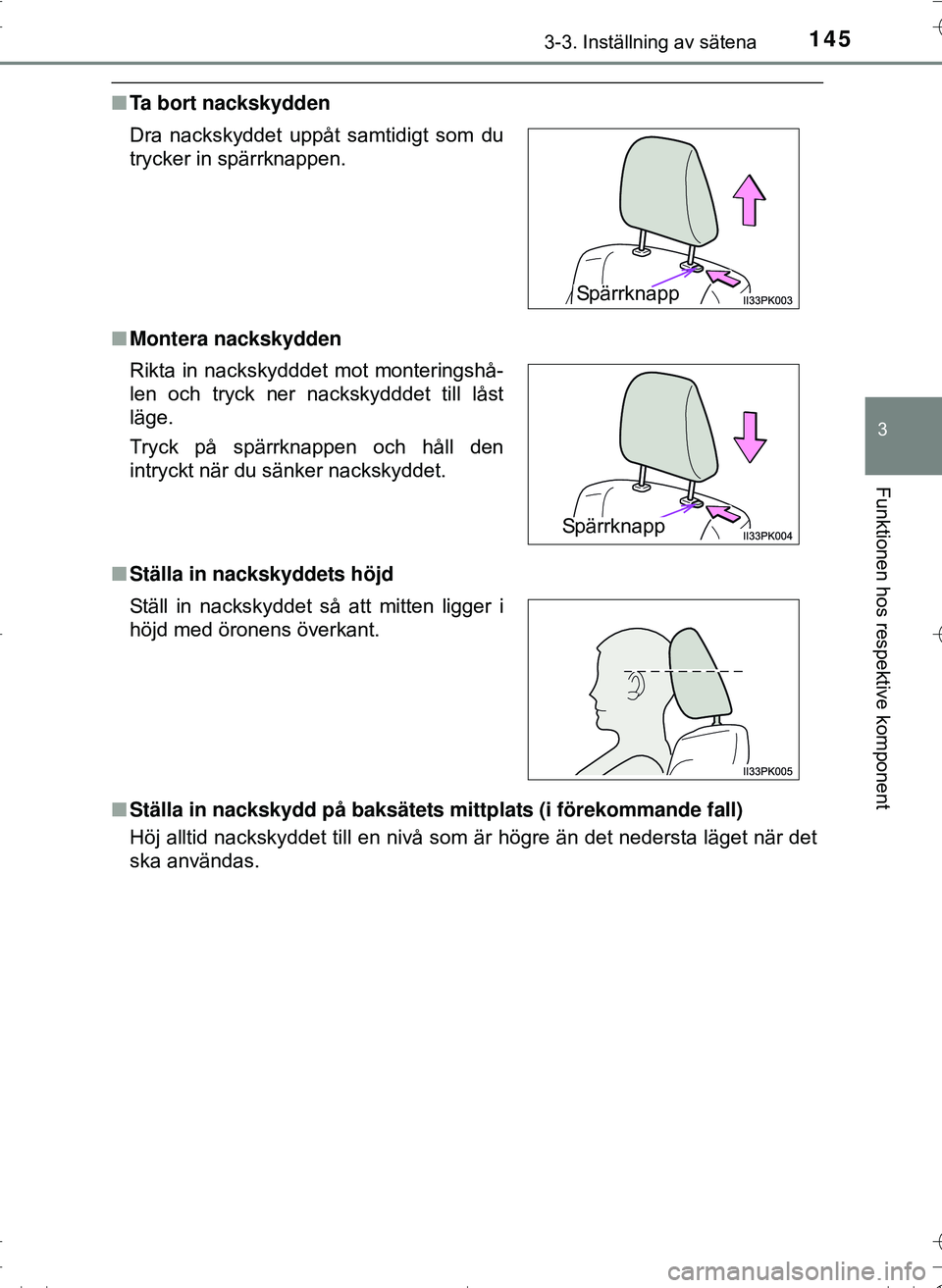

1453-3. Inställning av sätena
3
Funktionen hos respektive komponent
OM0K269SE
nTa bort nackskydden
n Montera nackskydden
n Ställa in nackskyddets höjd
n Ställa in nackskydd på baksätets mittplats (i förekommande fall)
Höj alltid nackskyddet till en nivå som är högre än det nedersta läget när det
ska användas. Dra nackskyddet uppåt samtidigt som du
trycker in spärrknappen.
Rikta in nackskydddet mot monteringshå-
len och tryck ner nackskydddet till låst
läge.
Tryck på spärrknappen och håll den
intryckt när du sänker nackskyddet.
Ställ in nackskyddet så att mitten ligger i
höjd med öronens överkant.
Spärrknapp
Spärrknapp
OM0K269SE_Hilux.book Page 145 Friday, January 29, 2016 10:44 AM

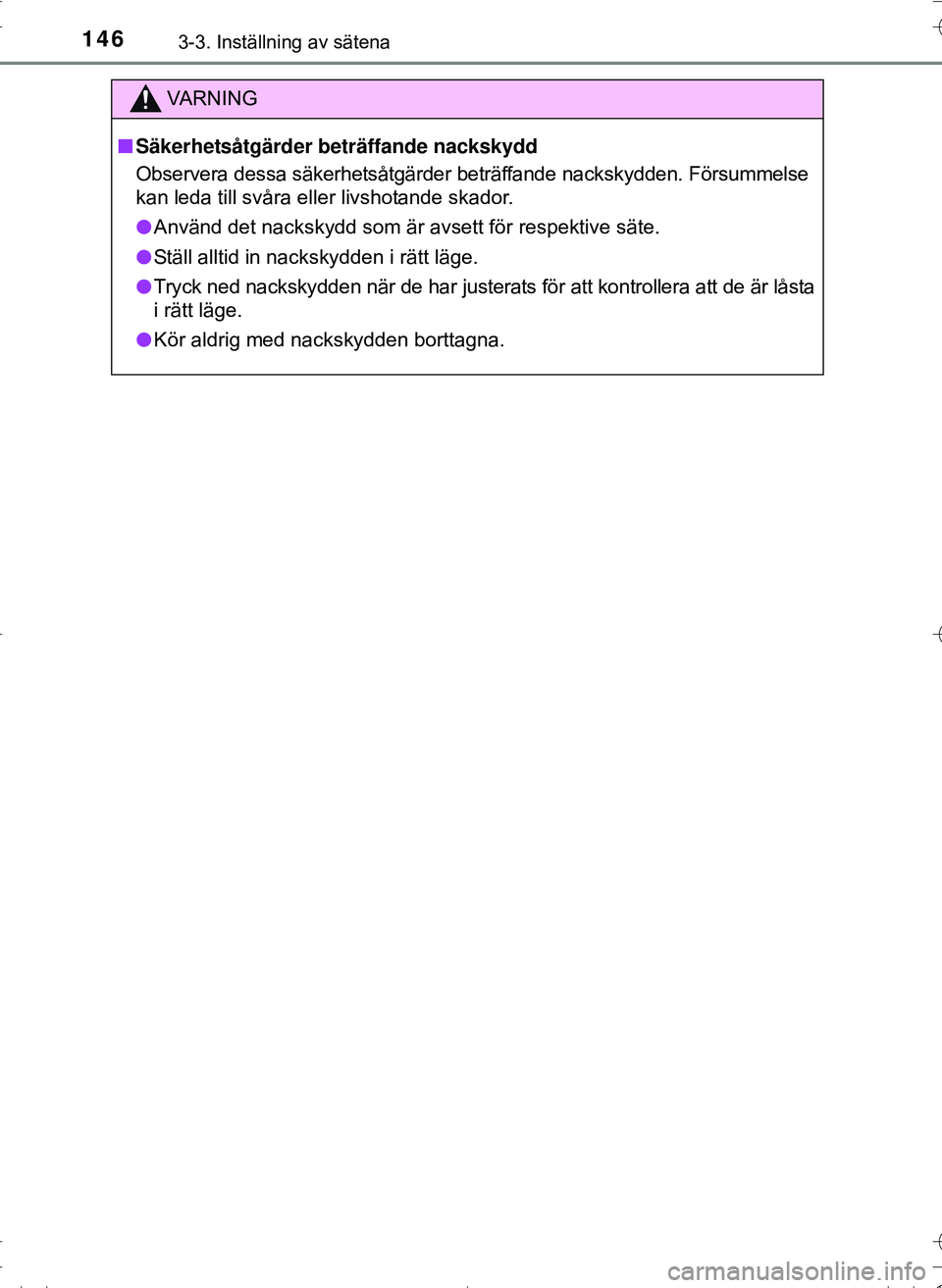

1463-3. Inställning av sätena
OM0K269SE
VA R N I N G
nSäkerhetsåtgärder beträffande nackskydd
Observera dessa säkerhetsåtgärder beträffande nackskydden. Försummelse
kan leda till svåra eller livshotande skador.
l Använd det nackskydd som är avsett för respektive säte.
l Ställ alltid in nackskydden i rätt läge.
l Tryck ned nackskydden när de har justerats för att kontrollera att de är låsta
i rätt läge.
l Kör aldrig med nackskydden borttagna.
OM0K269SE_Hilux.book Page 146 Friday, January 29, 2016 10:44 AM

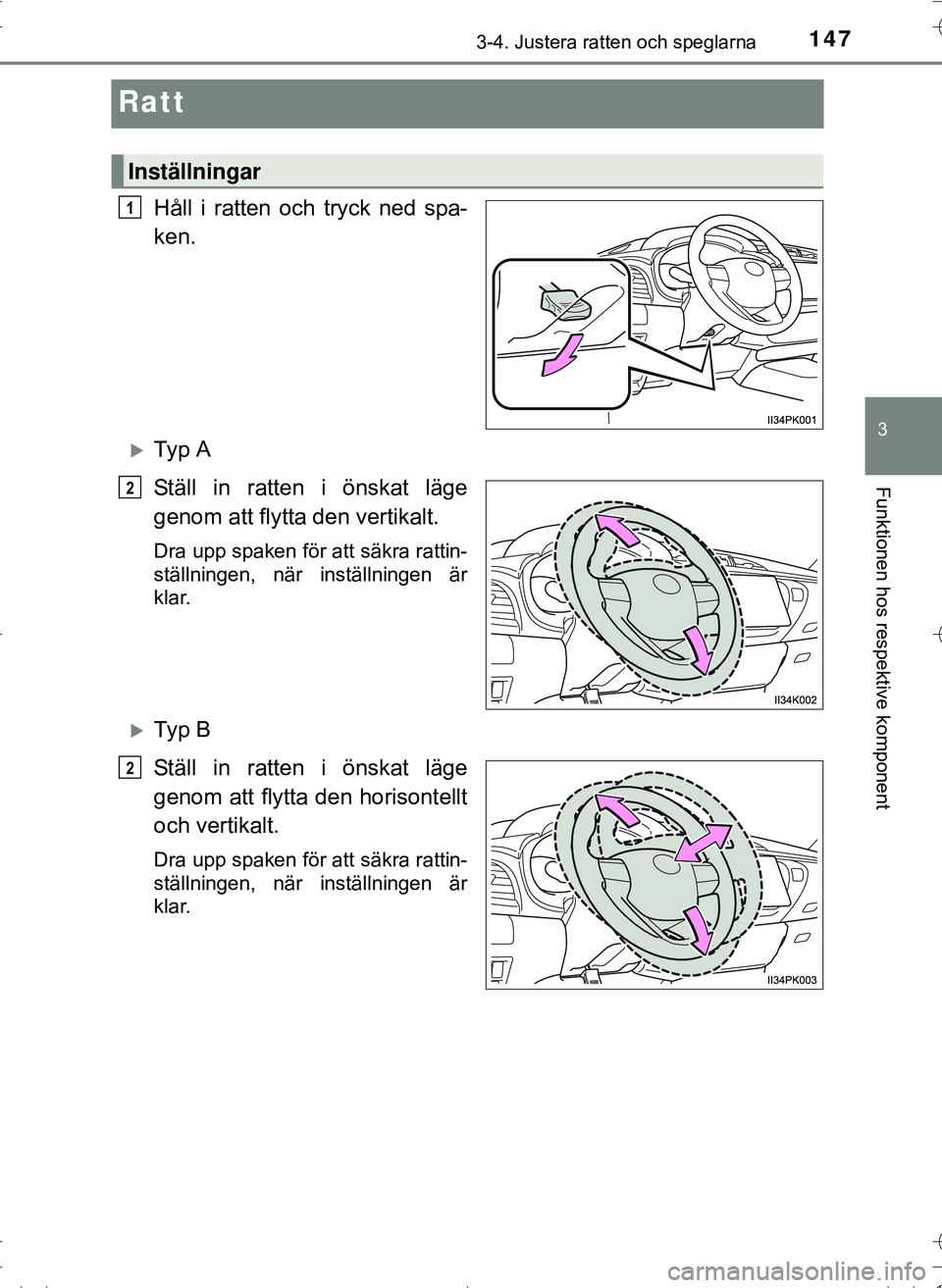

147
3
3-4. Justera ratten och speglarna
Funktionen hos respektive komponent
OM0K269SE
Ratt
Håll i ratten och tryck ned spa-
ken.
Ty p A
Ställ in ratten i önskat läge
genom att flytta den vertikalt.
Dra upp spaken för att säkra rattin-
ställningen, när inställningen är
klar.
Ty p B
Ställ in ratten i önskat läge
genom att flytta den horisontellt
och vertikalt.
Dra upp spaken för att säkra rattin-
ställningen, när inställningen är
klar.
Inställningar
1
2
2
OM0K269SE_Hilux.book Page 147 Friday, January 29, 2016 10:44 AM

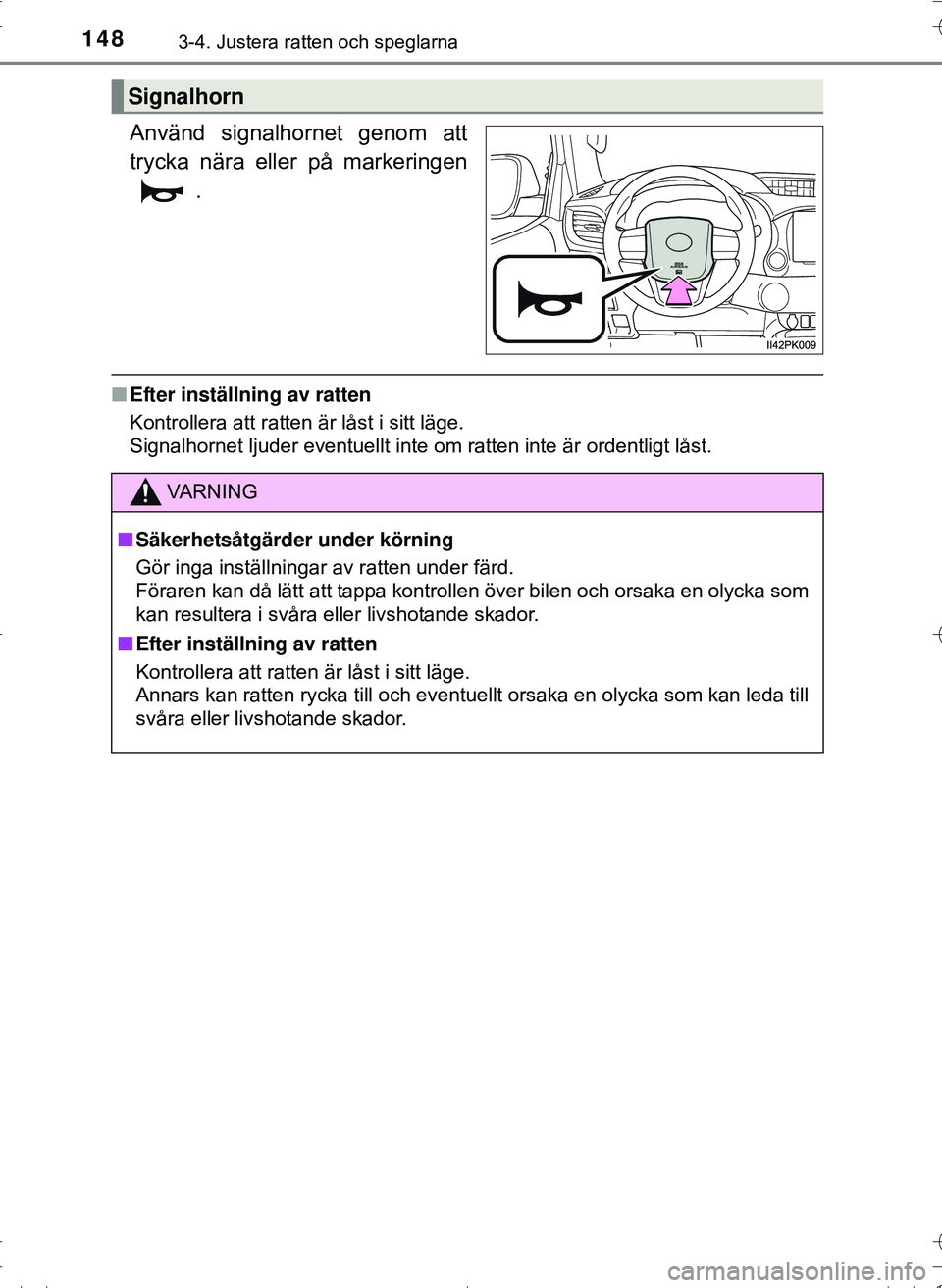

1483-4. Justera ratten och speglarna
OM0K269SE
Använd signalhornet genom att
trycka nära eller på markeringen.
nEfter inställning av ratten
Kontrollera att ratten är låst i sitt läge.
Signalhornet ljuder eventuellt inte om ratten inte är ordentligt lå\
st.
Signalhorn
VA R N I N G
nSäkerhetsåtgärder under körning
Gör inga inställningar av ratten under färd.
Föraren kan då lätt att tappa kontrollen över bilen och orsaka en olycka som
kan resultera i svåra eller livshotande skador.
n Efter inställning av ratten
Kontrollera att ratten är låst i sitt läge.
Annars kan ratten rycka till och eventuellt orsaka en olycka som kan leda till
svåra eller livshotande skador.
OM0K269SE_Hilux.book Page 148 Friday, January 29, 2016 10:44 AM

149
3
3-4. Justera ratten och speglarna
Funktionen hos respektive komponent
OM0K269SE

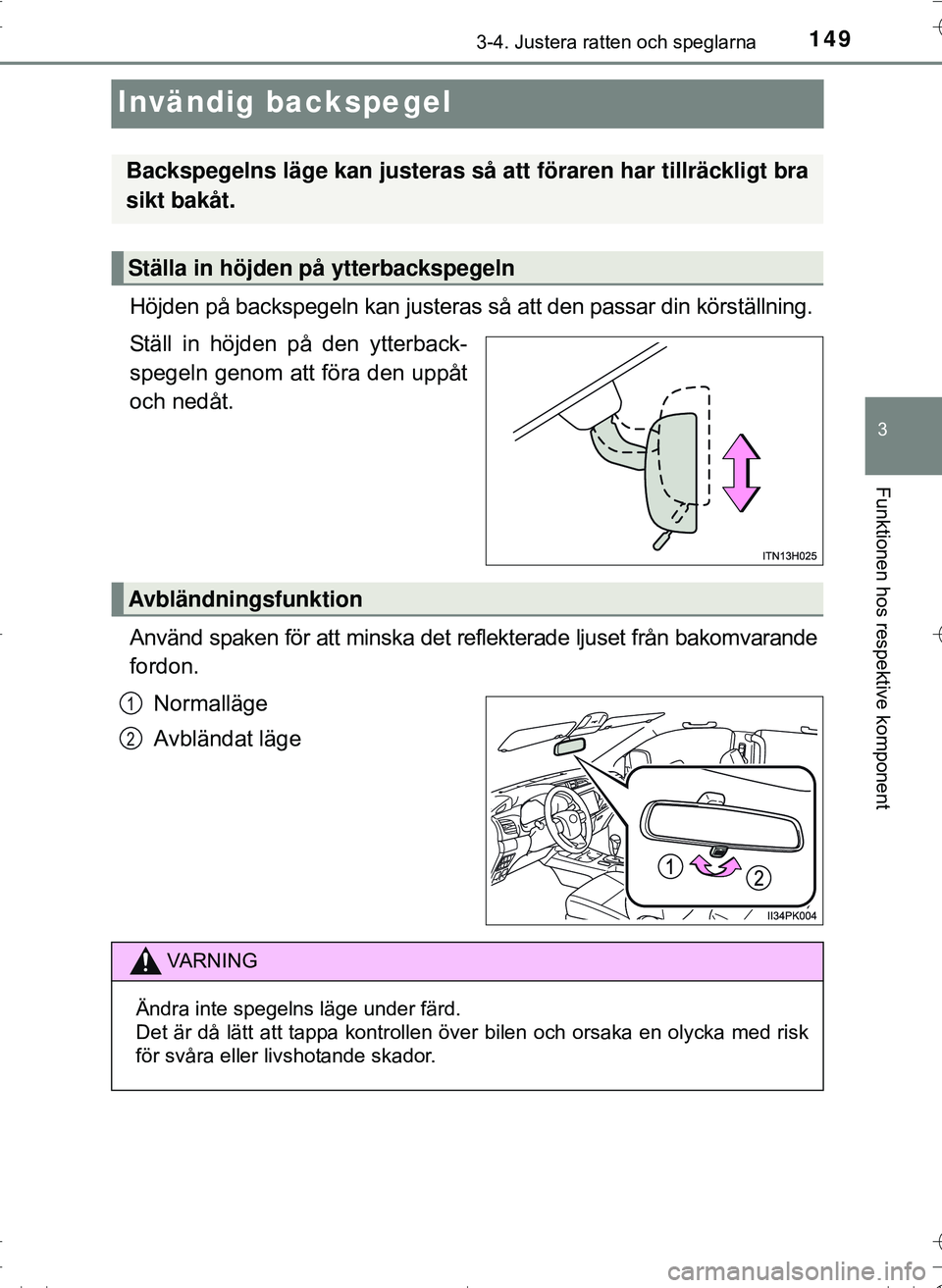

Invändig backspegel
Höjden på backspegeln kan justeras så att den passar din körställning.
Ställ in höjden på den ytterback-
spegeln genom att föra den uppåt
och nedåt.
Använd spaken för att minska det reflekterade ljuset från bakomvarande
fordon.Normalläge
Avbländat läge
Backspegelns läge kan justeras så att föraren har tillräckligt bra
sikt bakåt.
Ställa in höjden på ytterbackspegeln
Avbländningsfunktion
1
2
VA R N I N G
Ändra inte spegelns läge under färd.
Det är då lätt att tappa kontrollen över bilen och orsaka en olycka med risk
för svåra eller livshotande skador.
OM0K269SE_Hilux.book Page 149 Friday, January 29, 2016 10:44 AM

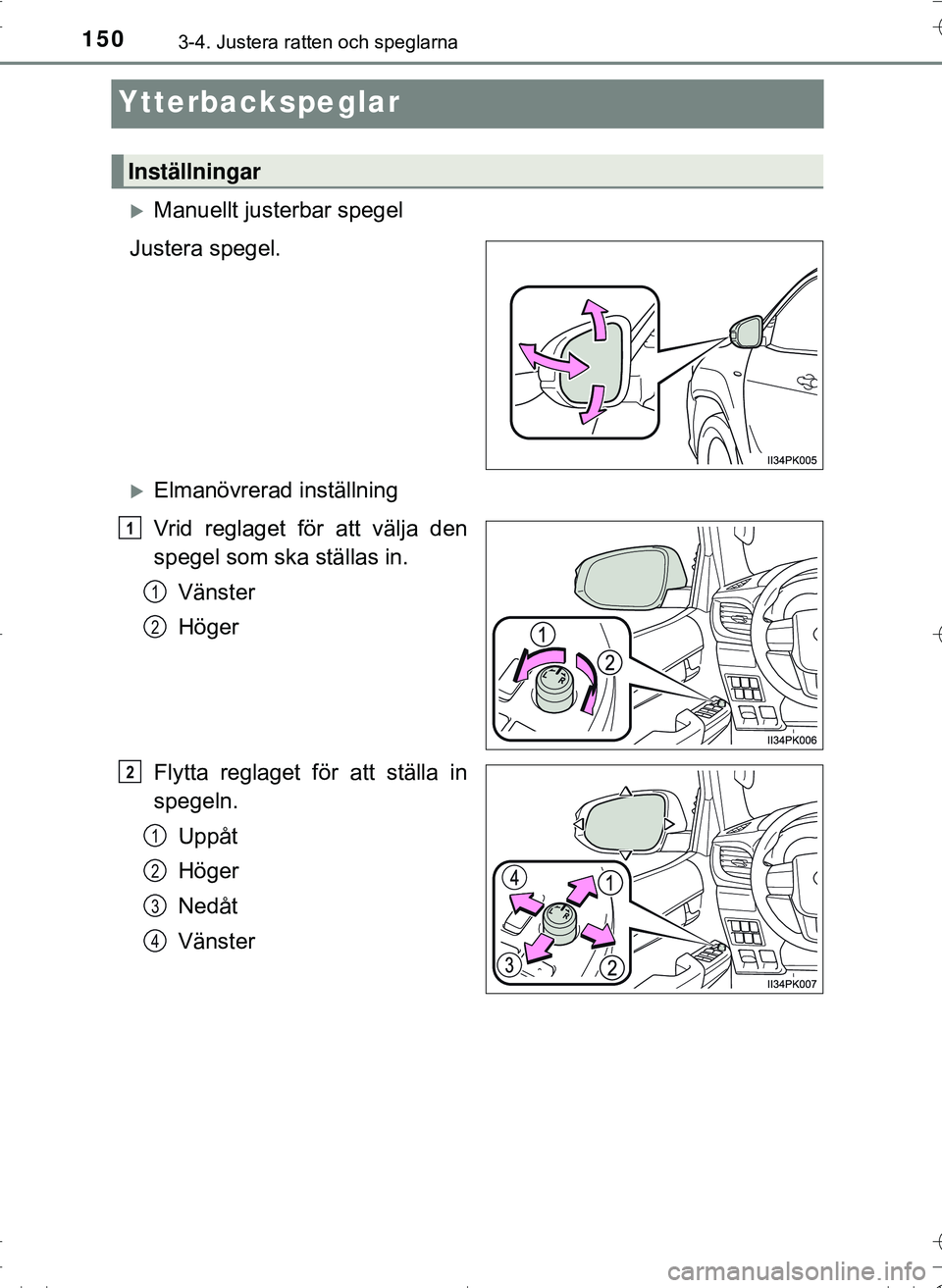

1503-4. Justera ratten och speglarna
OM0K269SE
Ytterbackspeglar
Manuellt justerbar spegel
Justera spegel.
Elmanövrerad inställning
Vrid reglaget för att välja den
spegel som ska ställas in. Vänster
Höger
Flytta reglaget för att ställa in
spegeln. Uppåt
Höger
Nedåt
Vänster
Inställningar
1
1
2
2
1
2
3
4
OM0K269SE_Hilux.book Page 150 Friday, January 29, 2016 10:44 AM
