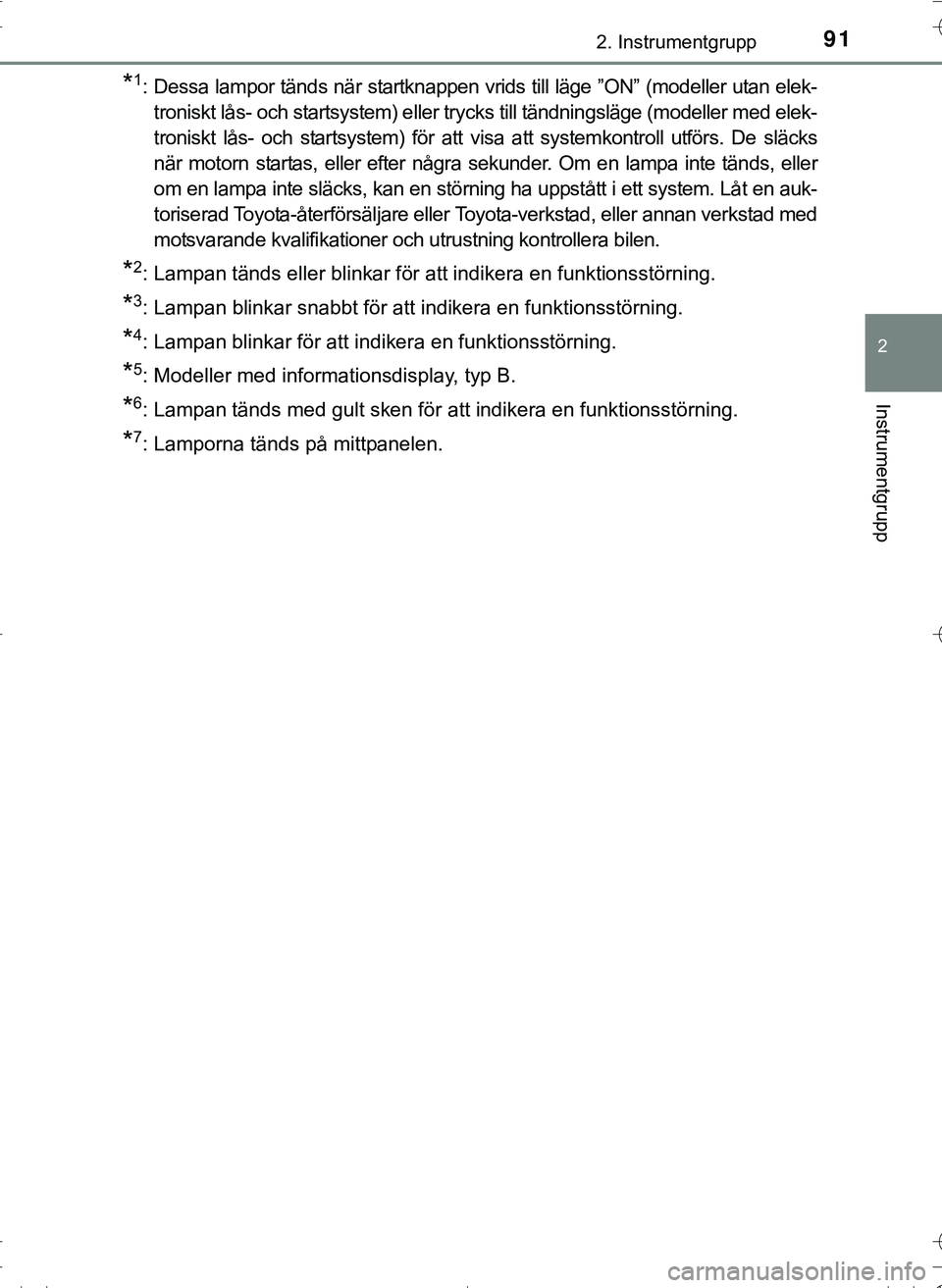

Page 91 of 602

912. Instrumentgrupp
2
Instrumentgrupp
OM0K269SE
*1: Dessa lampor tänds när startknappen vrids till läge ”ON” (modeller utan elek-troniskt lås- och startsystem) eller trycks till tändningsläge (modeller med elek-
troniskt lås- och startsystem) för att visa att systemkontroll utförs. De släcks
när motorn startas, eller efter några sekunder. Om en lampa inte tänds, eller
om en lampa inte släcks, kan en störning ha uppstått i ett system. Låt en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera bilen.
*2: Lampan tänds eller blinkar för att indikera en funktionsstörning.
*3: Lampan blinkar snabbt för att indikera en funktionsstörning.
*4: Lampan blinkar för att indikera en funktionsstörning.
*5: Modeller med informationsdisplay, typ B.
*6: Lampan tänds med gult sken för att indikera en funktionsstörning.
*7: Lamporna tänds på mittpanelen.
OM0K269SE_Hilux.book Page 91 Frid ay, January 29, 2016 10:44 AM

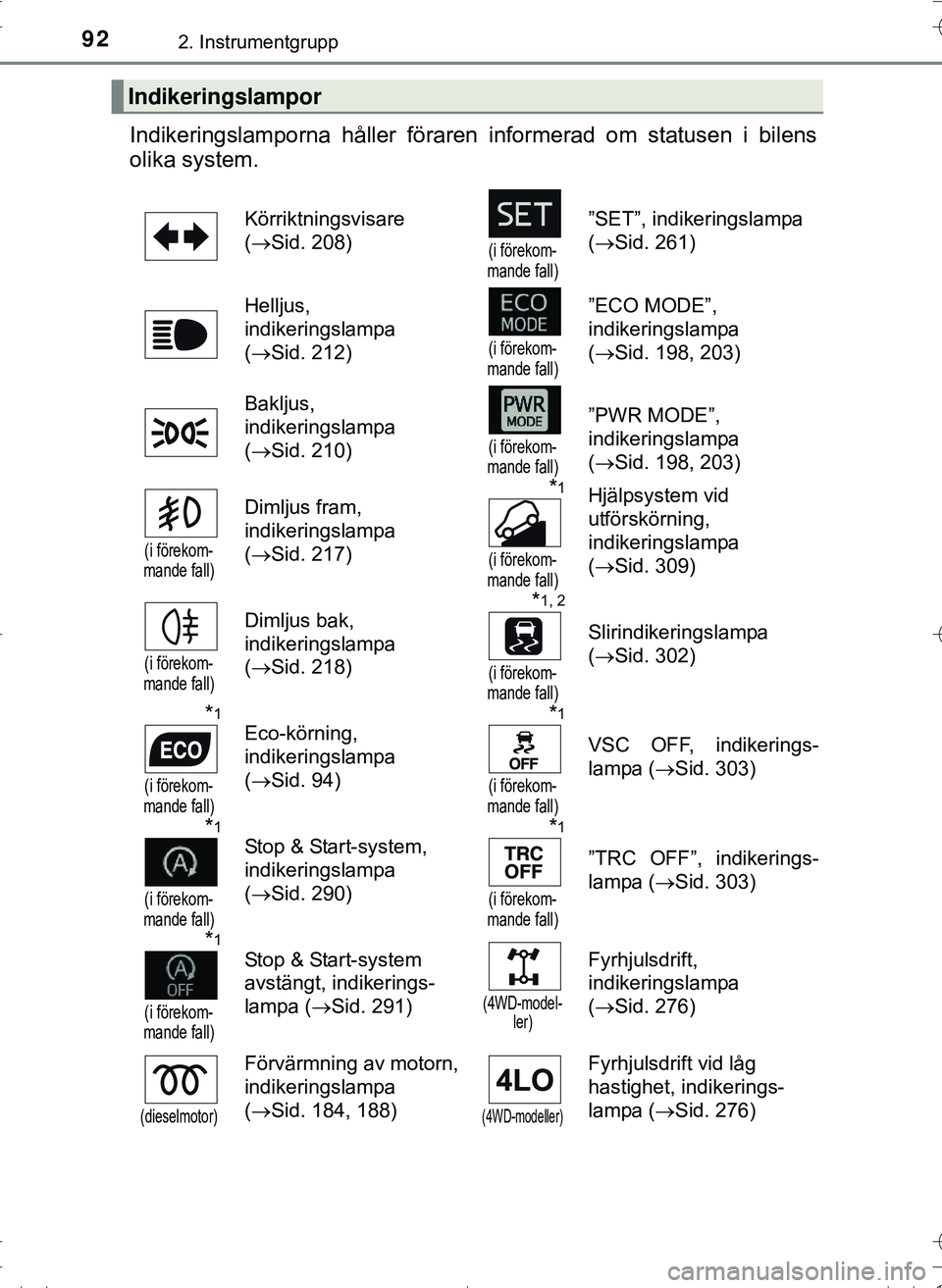

Page 92 of 602

922. Instrumentgrupp
OM0K269SE
Indikeringslamporna håller föraren informerad om statusen i bilens
olika system.
Indikeringslampor
Körriktningsvisare
(Sid. 208)
(i förekom-
mande fall)
”SET”, indikeringslampa
( Sid. 261)
Helljus,
indikeringslampa
( Sid. 212)
(i förekom-
mande fall)
”ECO MODE”,
indikeringslampa
( Sid. 198, 203)
Bakljus,
indikeringslampa
( Sid. 210)
(i förekom-
mande fall)
”PWR MODE”,
indikeringslampa
( Sid. 198, 203)
(i förekom-
mande fall)
Dimljus fram,
indikeringslampa
( Sid. 217)*1
(i förekom-
mande fall)
Hjälpsystem vid
utförskörning,
indikeringslampa
( Sid. 309)
(i förekom-
mande fall)
Dimljus bak,
indikeringslampa
( Sid. 218)*1, 2
(i förekom-
mande fall)
Slirindikeringslampa
( Sid. 302)
*1
(i förekom-
mande fall)
Eco-körning,
indikeringslampa
( Sid. 94)*1
(i förekom-
mande fall)
VSC OFF, indikerings-
lampa ( Sid. 303)
*1
(i förekom-
mande fall)
Stop & Start-system,
indikeringslampa
( Sid. 290)*1
(i förekom-
mande fall)
”TRC OFF”, indikerings-
lampa ( Sid. 303)
*1
(i förekom-
mande fall)
Stop & Start-system
avstängt, indikerings-
lampa ( Sid. 291)
(4WD-model-
ler)
Fyrhjulsdrift,
indikeringslampa
(Sid. 276)
(dieselmotor)
Förvärmning av motorn,
indikeringslampa
(Sid. 184, 188)
(4WD-modeller)
Fyrhjulsdrift vid låg
hastighet, indikerings-
lampa ( Sid. 276)
OM0K269SE_Hilux.book Page 92 Frid ay, January 29, 2016 10:44 AM

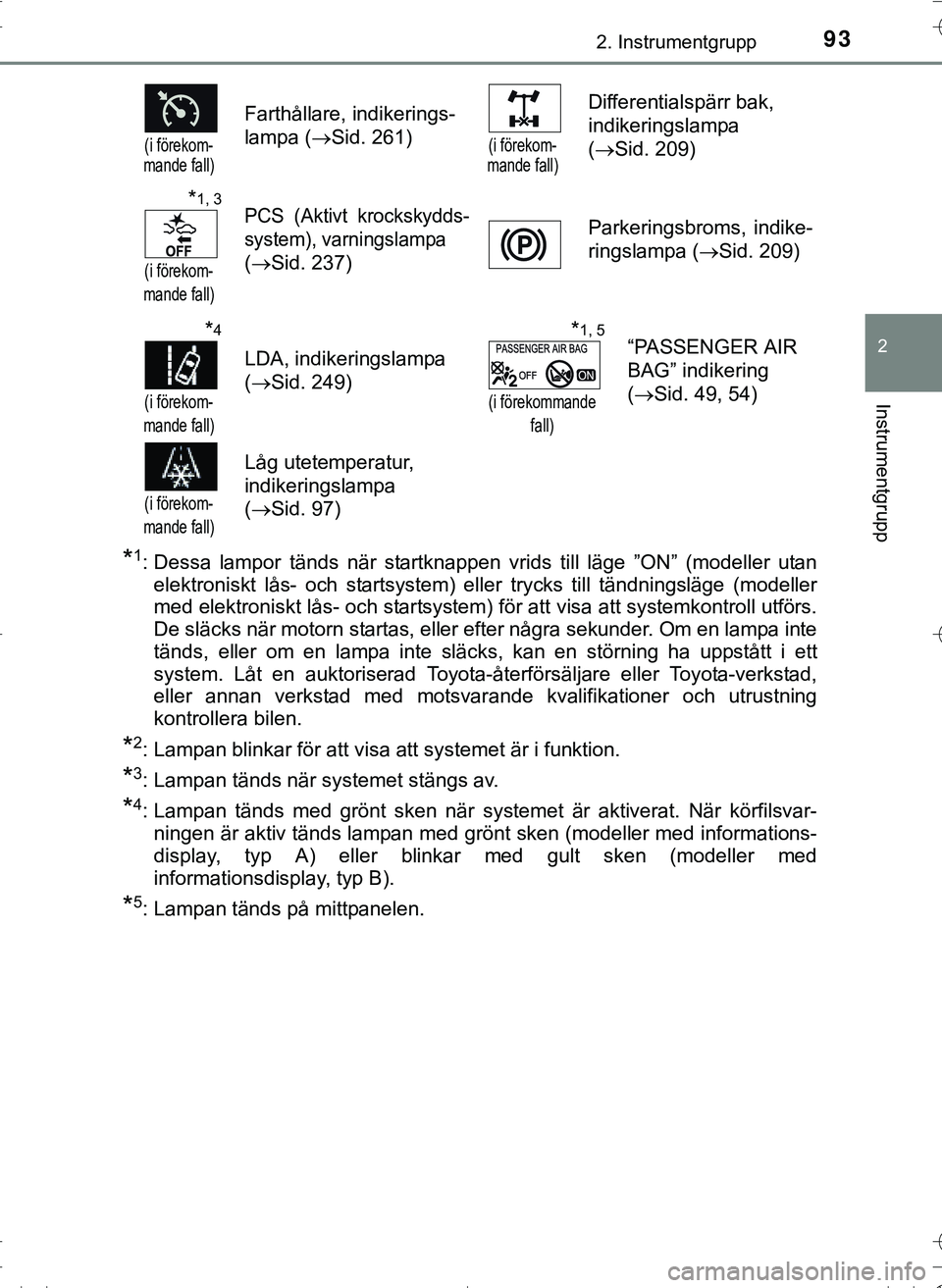

Page 93 of 602

932. Instrumentgrupp
2
Instrumentgrupp
OM0K269SE
*1: Dessa lampor tänds när startknappen vrids till läge ”ON” (modeller utanelektroniskt lås- och startsystem) eller trycks till tändningsläge (modeller
med elektroniskt lås- och startsystem) för att visa att systemkontroll utförs.
De släcks när motorn startas, eller efter några sekunder. Om en lampa inte
tänds, eller om en lampa inte släcks, kan en störning ha uppstått i ett
system. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning
kontrollera bilen.
*2: Lampan blinkar för att visa att systemet är i funktion.
*3: Lampan tänds när systemet stängs av.
*4: Lampan tänds med grönt sken när systemet är aktiverat. När körfilsvar-ningen är aktiv tänds lampan med grönt sken (modeller med informations-
display, typ A) eller blinkar med gult sken (modeller med
informationsdisplay, typ B).
*5: Lampan tänds på mittpanelen.
(i förekom-
mande fall)
Farthållare, indikerings-
lampa ( Sid. 261)
(i förekom-
mande fall)
Differentialspärr bak,
indikeringslampa
( Sid. 209)
*1, 3
(i förekom-
mande fall)
PCS (Aktivt krockskydds-
system), varningslampa
( Sid. 237)
Parkeringsbroms, indike-
ringslampa ( Sid. 209)
*4
(i förekom-
mande fall)
LDA, indikeringslampa
( Sid. 249)
*1, 5
(i förekommande
fall)
“PASSENGER AIR
BAG” indikering
(Sid. 49, 54)
(i förekom-
mande fall)
Låg utetemperatur,
indikeringslampa
( Sid. 97)
OM0K269SE_Hilux.book Page 93 Frid ay, January 29, 2016 10:44 AM

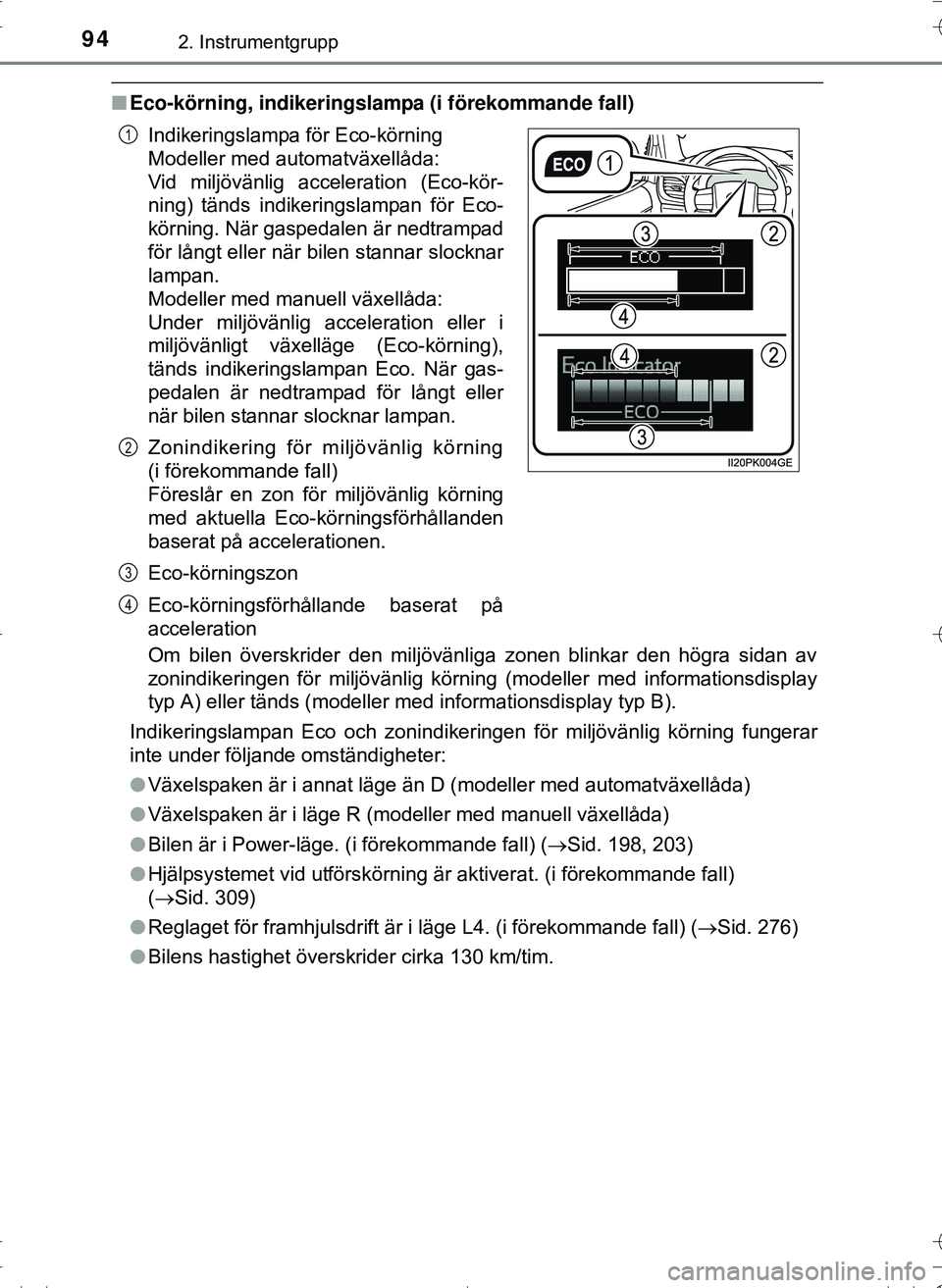

Page 94 of 602

942. Instrumentgrupp
OM0K269SE
nEco-körning, indikeringslamp a (i förekommande fall)
Om bilen överskrider den miljövänliga zonen blinkar den högra sidan av
zonindikeringen för miljövänlig körning (modeller med informationsdisplay
typ A) eller tänds (modeller med informationsdisplay typ B).
Indikeringslampan Eco och zonindikeringen för miljövänlig körning fungerar
inte under följande omständigheter:
l Växelspaken är i annat läge än D (modeller med automatväxellåda)
l Växelspaken är i läge R (modeller med manuell växellåda)
l Bilen är i Power-läge. (i förekommande fall) ( Sid. 198, 203)
l Hjälpsystemet vid utförskörning är aktiverat. (i förekommande fall)
(Sid. 309)
l Reglaget för framhjulsdrift är i läge L4. (i förekommande fall) ( Sid. 276)
l Bilens hastighet överskrider cirka 130 km/tim. Indikeringslampa för Eco-körning
Modeller med automatväxellåda:
Vid miljövänlig acceleration (Eco-kör-
ning) tänds indikeringslampan för Eco-
körning. När gaspedalen är nedtrampad
för långt eller när bilen stannar slocknar
lampan.
Modeller med manuell växellåda:
Under miljövänlig acceleration eller i
miljövänligt växelläge (Eco-körning),
tänds indikeringslampan Eco. När gas-
pedalen är nedtrampad för långt eller
när bilen stannar slocknar lampan.
Zonindikering för miljövänlig körning
(i förekommande fall)
Föreslår en zon för miljövänlig körning
med aktuella Eco-körningsförhållanden
baserat på accelerationen.
Eco-körningszon
Eco-körningsförhållande baserat på
acceleration
1
2
3
4
OM0K269SE_Hilux.book Page 94 Frid ay, January 29, 2016 10:44 AM

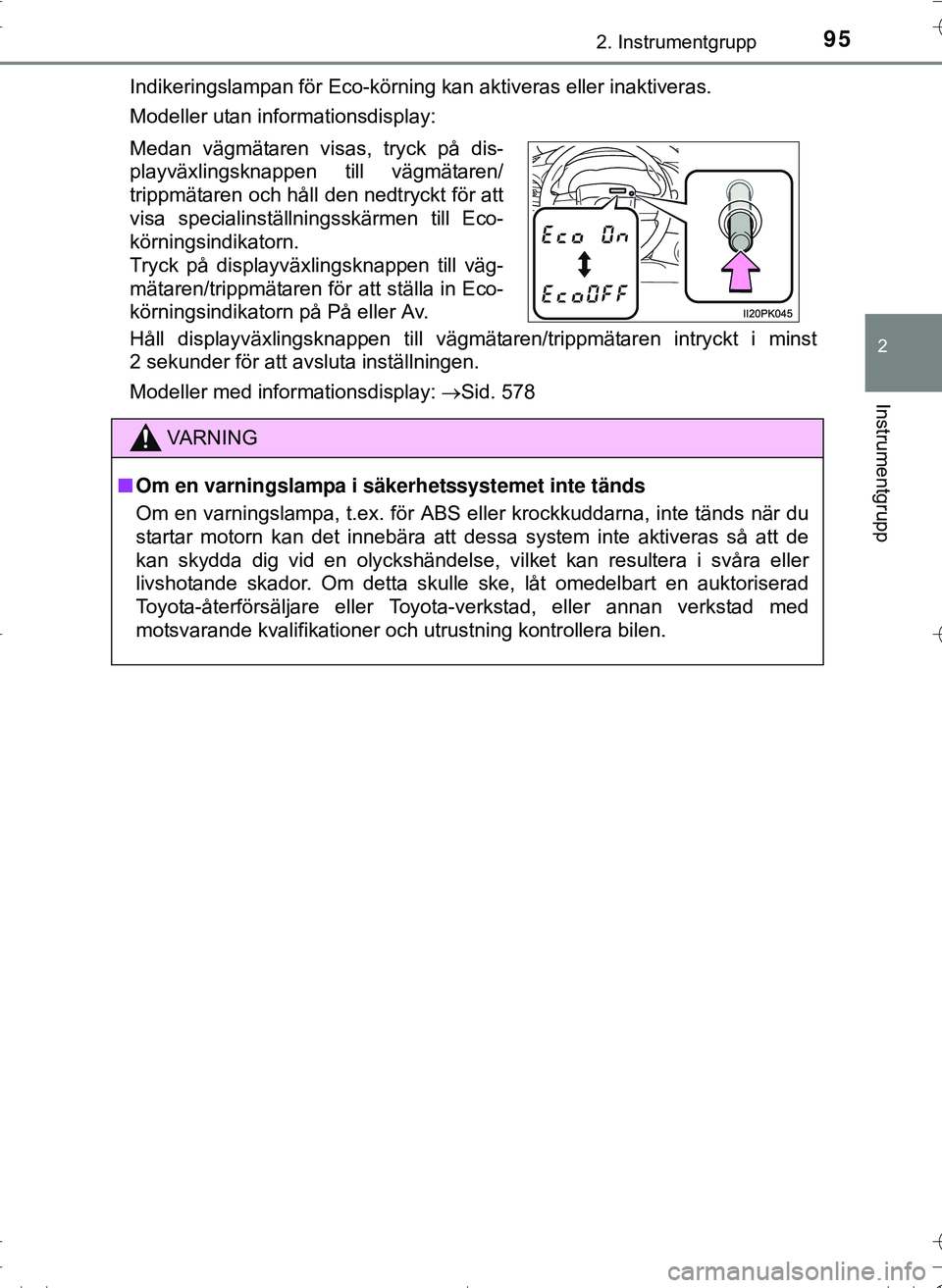

Page 95 of 602

952. Instrumentgrupp
2
Instrumentgrupp
OM0K269SEIndikeringslampan för Eco-körning kan aktiveras eller inaktiveras.
Modeller utan informationsdisplay:
Håll displayväxlingsknappen till vägmätaren/trippmätaren intryckt i minst
2 sekunder för att avsluta inställningen.
Modeller med informationsdisplay:
Sid. 578
Medan vägmätaren visas, tryck på dis-
playväxlingsknappen till vägmätaren/
trippmätaren och håll den nedtryckt för att
visa specialinställningsskärmen till Eco-
körningsindikatorn.
Tryck på displayväxlingsknappen till väg-
mätaren/trippmätaren för att ställa in Eco-
körningsindikatorn på På eller Av.
VA R N I N G
n
Om en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar motorn kan det innebära att dessa system inte aktiveras så att de
kan skydda dig vid en olyckshändelse, vilket kan resultera i svåra eller
livshotande skador. Om detta skulle ske, låt omedelbart en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera bilen.
OM0K269SE_Hilux.book Page 95 Frid ay, January 29, 2016 10:44 AM

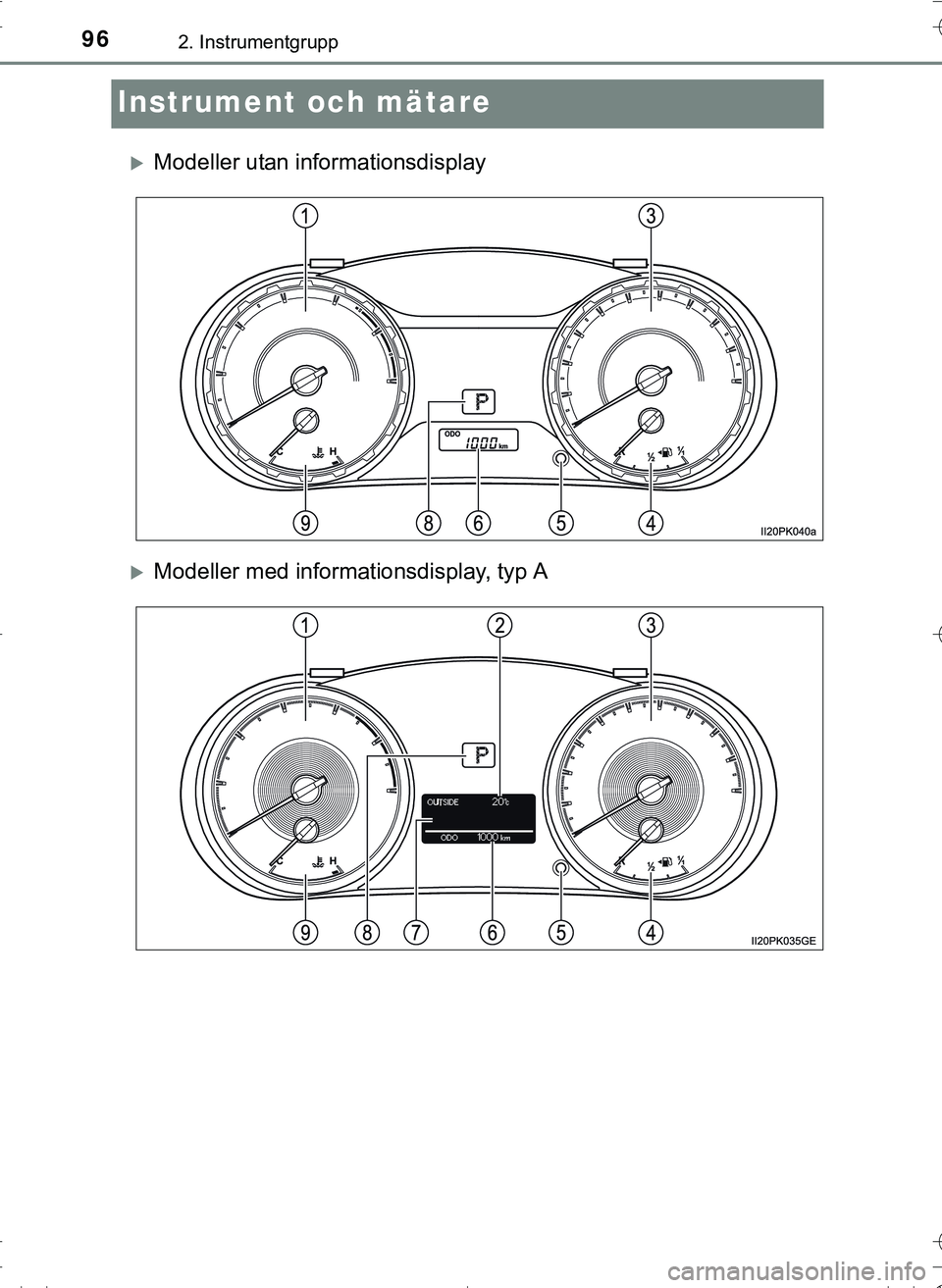

Page 96 of 602

962. Instrumentgrupp
OM0K269SE
Instrument och mätare
Modeller utan informationsdisplay
Modeller med informationsdisplay, typ A
OM0K269SE_Hilux.book Page 96 Frid ay, January 29, 2016 10:44 AM

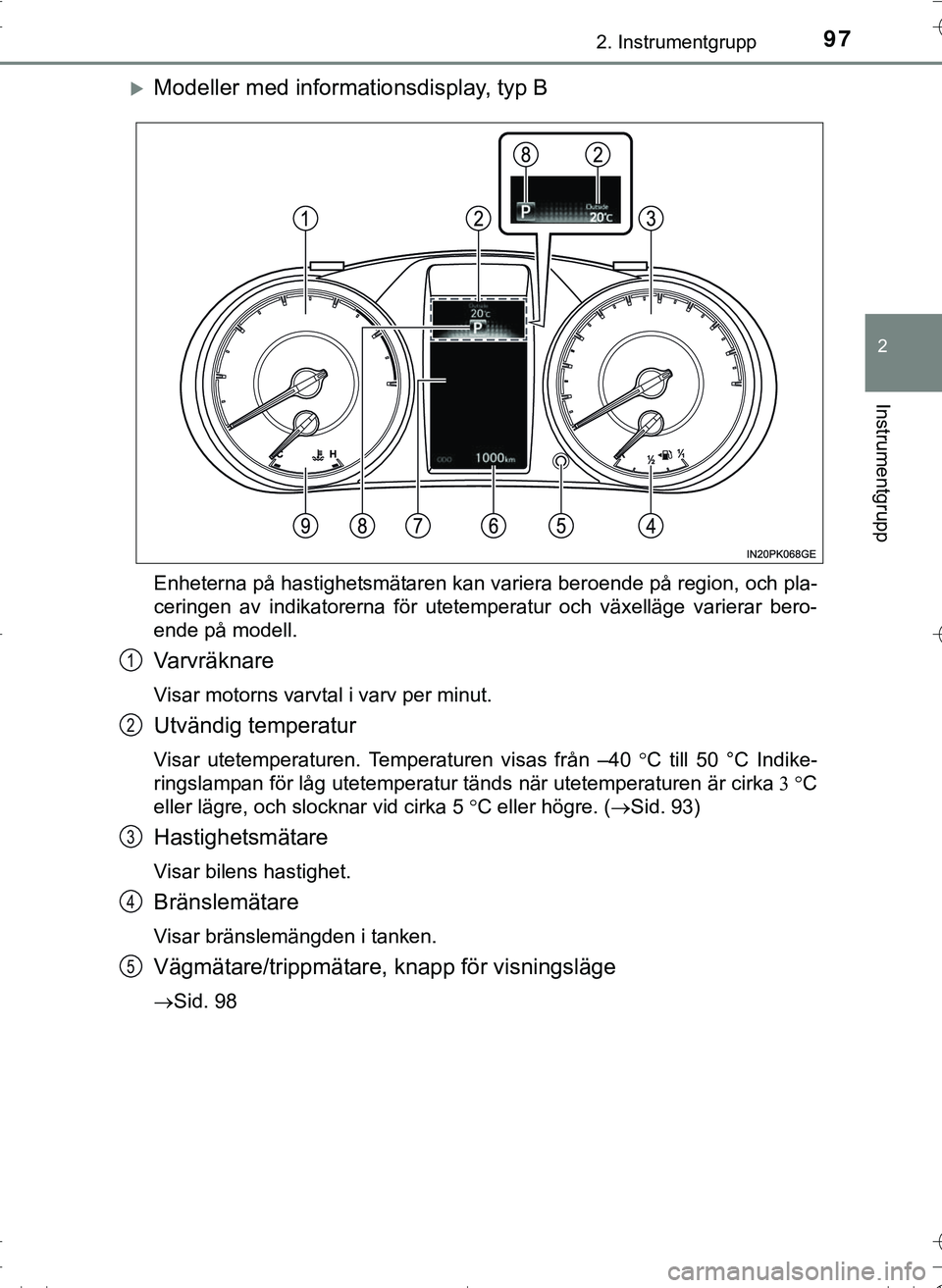

Page 97 of 602

972. Instrumentgrupp
2
Instrumentgrupp
OM0K269SE
Modeller med informationsdisplay, typ B
Enheterna på hastighetsmätaren kan variera beroende på region, och pla-
ceringen av indikatorerna för utetemperatur och växelläge varierar bero-
ende på modell.
Varvräknare
Visar motorns varvtal i varv per minut.
Utvändig temperatur
Visar utetemperaturen. Temperaturen visas från –40 C till 50 °C Indike-
ringslampan för låg utetemperatur tänds när utetemperaturen är cirka C
eller lägre, och slocknar vid cirka 5 C eller högre. ( Sid. 93)
Hastighetsmätare
Visar bilens hastighet.
Bränslemätare
Visar bränslemängden i tanken.
Vägmätare/trippmätare, knapp för visningsläge
Sid. 98
1
2
3
4
5
OM0K269SE_Hilux.book Page 97 Frid ay, January 29, 2016 10:44 AM

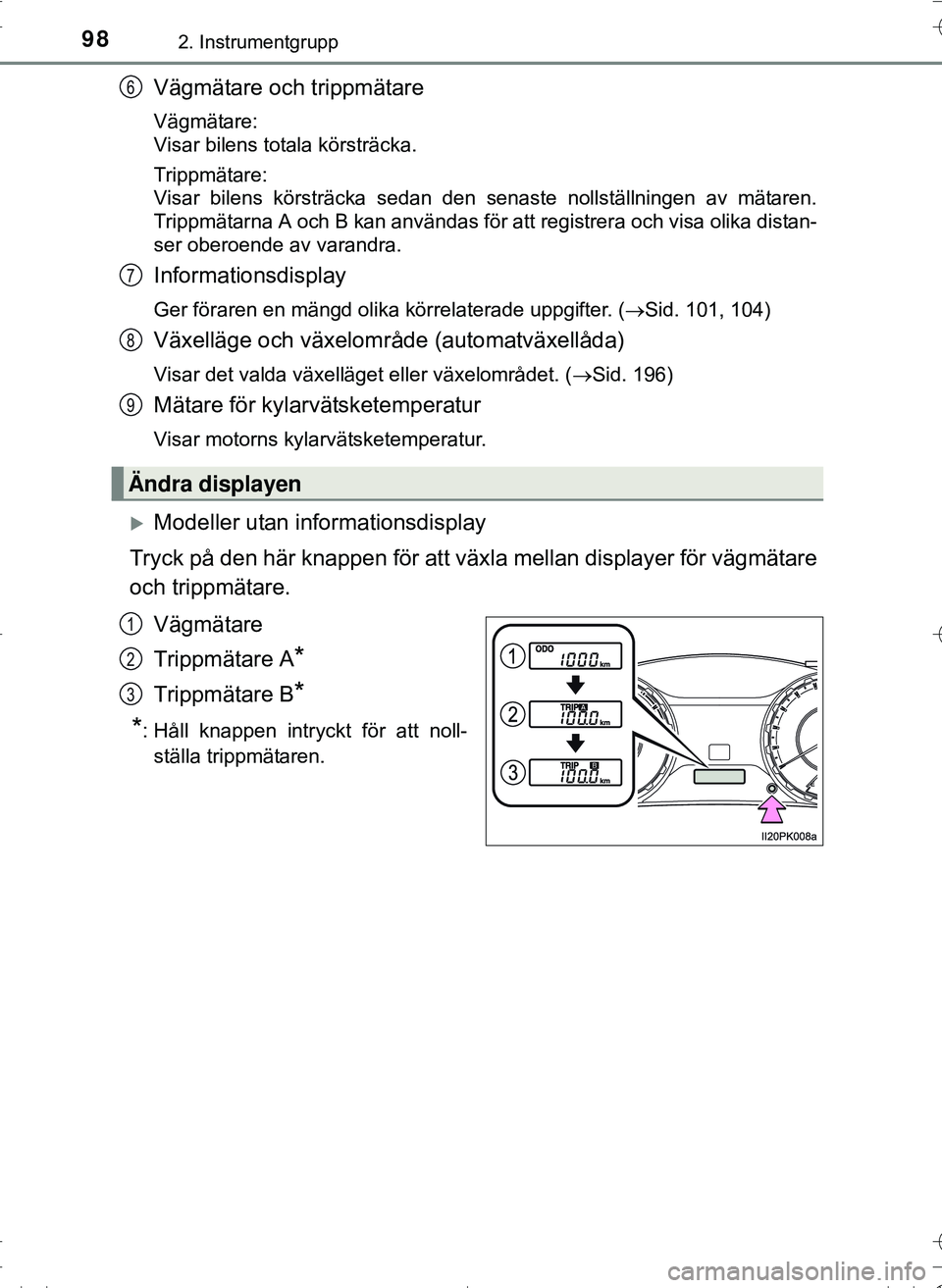

Page 98 of 602

982. Instrumentgrupp
OM0K269SE
Vägmätare och trippmätare
Vägmätare:
Visar bilens totala körsträcka.
Trippmätare:
Visar bilens körsträcka sedan den senaste nollställningen av mätaren.
Trippmätarna A och B kan användas för att registrera och visa olika distan-
ser oberoende av varandra.
Informationsdisplay
Ger föraren en mängd olika körrelaterade uppgifter. (Sid. 101, 104)
Växelläge och växelområde (automatväxellåda)
Visar det valda växelläget eller växelområdet. (Sid. 196)
Mätare för kylarvätsketemperatur
Visar motorns kylarvätsketemperatur.
Modeller utan informationsdisplay
Tryck på den här knappen för att växla mellan displayer för vägmätare
och trippmätare.
Vägmätare
Trippmätare A
*
Trippmätare B*
*
: Håll knappen intryckt för att noll- ställa trippmätaren.
Ändra displayen
6
7
8
9
1
2
3
OM0K269SE_Hilux.book Page 98 Frid ay, January 29, 2016 10:44 AM
Page 99 of 602

992. Instrumentgrupp
2
Instrumentgrupp
OM0K269SE
Modeller med informationsdisplay
Med en tryckning på den här knappen växlar visningen av vägmätare,
trippmätare och instrumentbelysning.
Vägmätare
Trippmätare A
*1
Trippmätare B*1
Instrumentbelysningens
ljusstyrka
*2
*1: Håll knappen nedtryckt för att noll-ställa trippmätaren.
*2: Håll knappen nedtryckt för att justerainstrumentbelysningens ljusstyrka.
Modeller med informationsdisplay,
typ A: Endast ljusstyrkan för mätar-
belysningen kan justeras.
n Mätarna tänds när
Startknappen vrids till läge ”ON” (modeller utan elektroniskt lås- och startsys-
tem) eller trycks till tändningsläge (modeller med elektroniskt lås- och start-
system).
n Ljusstyrkan på instrume ntbelysningen (modeller med informationsdisplay)
Ljusstyrkan på instrumentpanelen när bakljusen är tända eller släckta kan
justeras individuellt. (på modeller med informationsdisplay av typ A kan
endast mätarbelysningen justeras)
Om strålkastarna är tända minskar ljusstyrkan något om inte ljusstyrkenivån
för instrumentbelysningen ställs in på maximal ljusstyrka.
n Vid bortkoppling eller inkoppling av batteriet
Trippmätarens data återställs.
1
2
3
4
OM0K269SE_Hilux.book Page 99 Frid ay, January 29, 2016 10:44 AM

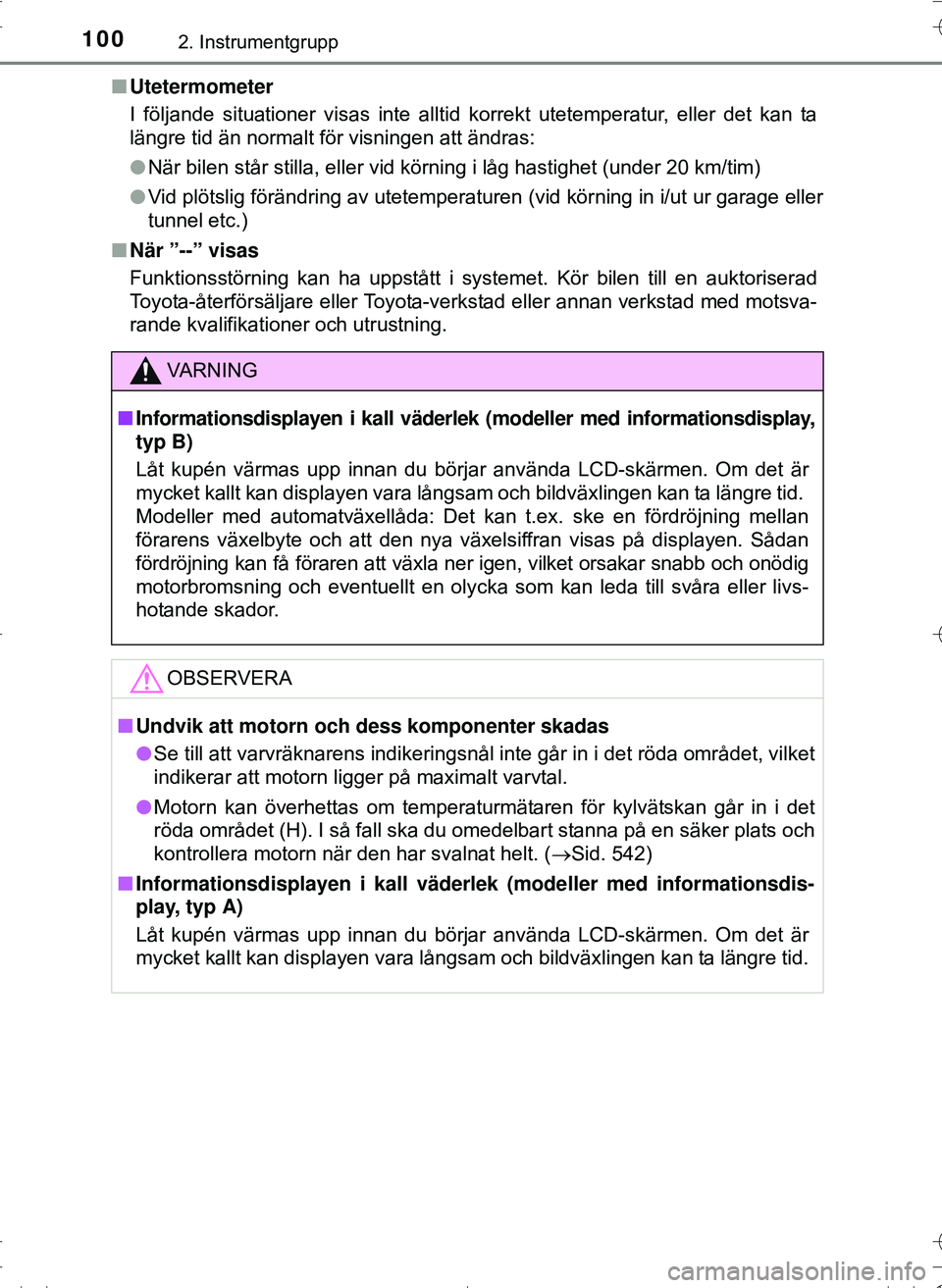

Page 100 of 602

1002. Instrumentgrupp
OM0K269SEn
Utetermometer
I följande situationer visas inte alltid korrekt utetemperatur, eller det kan ta
längre tid än normalt för visningen att ändras:
lNär bilen står stilla, eller vid körning i låg hastighet (under 20 km/tim)
l Vid plötslig förändring av utetemperaturen (vid körning in i/ut ur garage eller
tunnel etc.)
n När ”--” visas
Funktionsstörning kan ha uppstått i systemet. Kör bilen till en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
VA R N I N G
nInformationsdisplayen i kall väderlek (modeller med informationsdisplay,
typ B)
Låt kupén värmas upp innan du börjar använda LCD-skärmen. Om det är
mycket kallt kan displayen vara långsam och bildväxlingen kan ta längre tid.
Modeller med automatväxellåda: Det kan t.ex. ske en fördröjning mellan
förarens växelbyte och att den nya växelsiffran visas på displayen. Sådan
fördröjning kan få föraren att växla ner igen, vilket orsakar snabb och onödig
motorbromsning och eventuellt en olycka som kan leda till svåra eller\
livs-
hotande skador.
OBSERVERA
n Undvik att motorn och dess komponenter skadas
l Se till att varvräknarens indikeringsnål inte går in i det röda området, vilket
indikerar att motorn ligger på maximalt varvtal.
l Motorn kan överhettas om temperaturmätaren för kylvätskan går in i det
röda området (H). I så fall ska du omedelbart stanna på en säker plats och
kontrollera motorn när den har svalnat helt. ( Sid. 542)
n Informationsdisplayen i kall väderl ek (modeller med informationsdis-
play, typ A)
Låt kupén värmas upp innan du börjar använda LCD-skärmen. Om det är
mycket kallt kan displayen vara långsam och bildväxlingen kan ta längre tid.
OM0K269SE_Hilux.book Page 100 Friday, January 29, 2016 10:44 AM
