TOYOTA HILUX 2016 Návod na použití (in Czech)

5718-2. Postupy v případě nouze
HILUX_OM_OM0K269CZ_(EE)
8
Když nastanou potíže
Modely s krátkou kabinou
Vyhákněte řemínek a vyjměte
brašnu s nářadím.
Vyjměte zvedák.
Uvolnit
Dotáhnout
Vyjmutí zvedáku a brašny s nářadím
1
2
1
2

5728-2. Postupy v případě nouze
HILUX_OM_OM0K269CZ_(EE)
Modely s prodlouženou kabinou
Vozidla se sedáky zadních sedadel:
Vyjměte sedáky zadních seda-
del. (S. 188)
Zatáhněte za poutko a otevřete
víko.
Vyhákněte řemínek a vyjměte
brašnu s nářadím.
Vyjměte zvedák.
Uvolnit
Dotáhnout1
2
3
4
1
2

5738-2. Postupy v případě nouze
HILUX_OM_OM0K269CZ_(EE)
8
Když nastanou potíže
Modely s dvojitou kabinou
Odklopte sedák (S. 188).
Otevřete víčko.
Vyjměte brašnu s nářadím.
Vyjměte zvedák.
Uvolnit
Dotáhnout
1
2
3
4
1
2

5748-2. Postupy v případě nouze
HILUX_OM_OM0K269CZ_(EE)
Smontujte konec kliky zvedáku,
nástavce kliky zvedáku a klíč na
matice kol.
Pro montáž kliky zvedáku a klíče
na matice kol zatlačte výstupek na
nástavci kliky zvedáku.
Vložte konec kliky zvedáku do
spouštěcího šroubu.
Pod nástavec kliky zvedáku dejte
hadr, abyste ochránili nárazník.
Sp usťte rezervní kolo úplně na
zem.
Vyjměte držák a vytáhněte re-
zervní kolo.
Vyjmutí rezervního kola
1
2
3
4

5758-2. Postupy v případě nouze
HILUX_OM_OM0K269CZ_(EE)
8
Když nastanou potíže
Zaklínujte kola.
Vyjměte ozdobný kryt kola použitím zešikmeného konce klíče na
matice kol dle obrázku.
Abyste ochránili ozdobný kryt, dejte mezi klíč na matice kol a ozdobný kryt
hadřík.
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
Ty p ATy p B

5768-2. Postupy v případě nouze
HILUX_OM_OM0K269CZ_(EE)
Mírně povolte matice kola (jed-
na otáčka).
Smontujte kliku zvedáku. (S. 574)
Umístěte zvedák na místo určené ke zvedání podle obrázku.
Vpředu
Pod příčník
Ty p C
3
4
5

5778-2. Postupy v případě nouze
HILUX_OM_OM0K269CZ_(EE)
8
Když nastanou potíže
Vzadu
Pod těleso zadní nápravy
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Když umísťujete zvedák pod těleso
zadní nápravy, ujistěte se, že dráž-
ka na horní části zvedáku dosedá
správně na těleso zadní nápravy.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
6
7

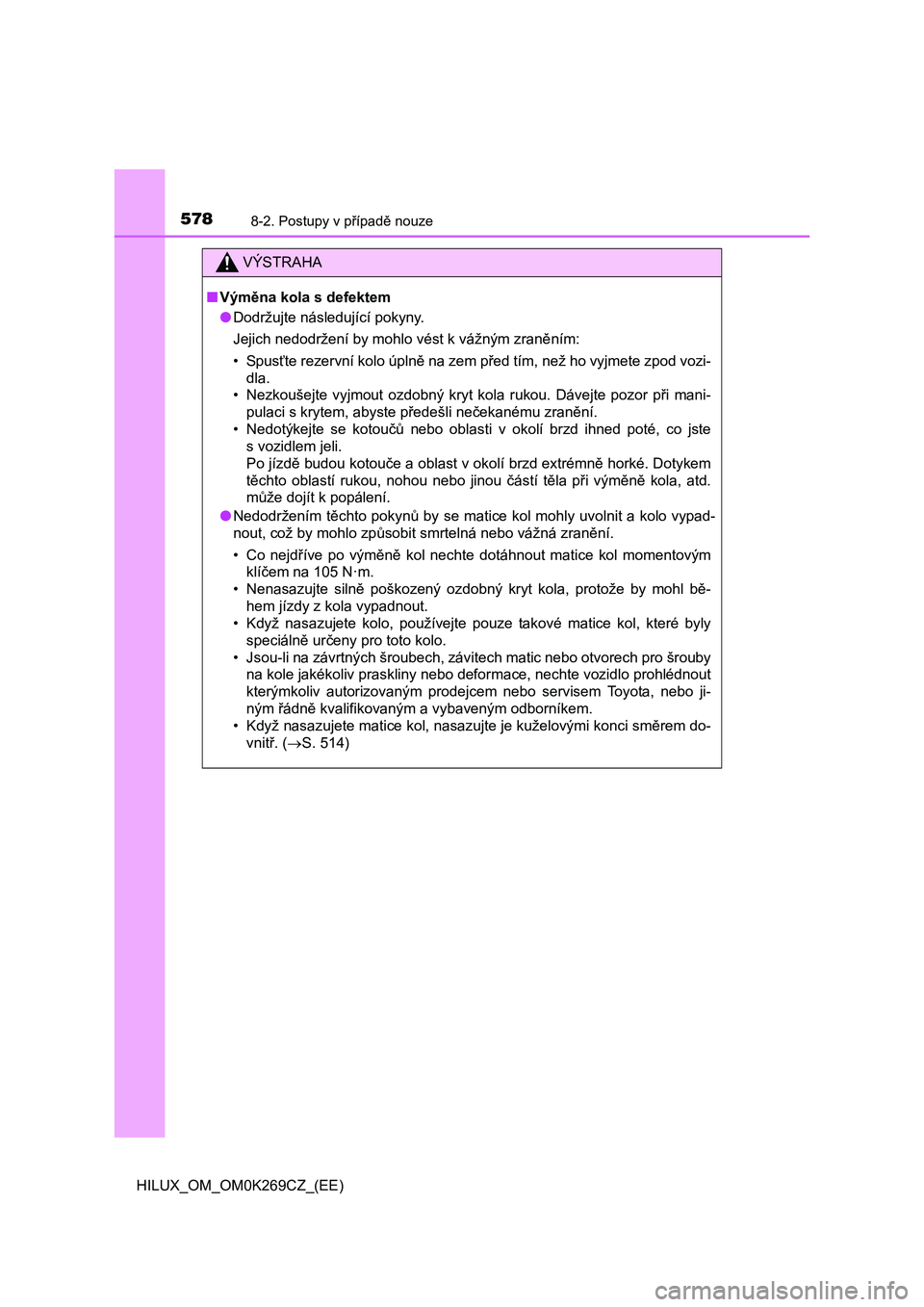

5788-2. Postupy v případě nouze
HILUX_OM_OM0K269CZ_(EE)
VÝSTRAHA
■Výměna kola s defektem
●Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Spusťte rezervní kolo úplně na zem před tím, než ho vyjmete zpod vozi-
dla.
• Nezkoušejte vyjmout ozdobný kryt kola rukou. Dávejte pozor při mani-
pulaci s krytem, abyste předešli nečekanému zranění.
• Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste
s vozidlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola, atd.
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
nout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 105 N·m.
• Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl bě-
hem jízdy z kola vypadnout.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Jsou-li na závrtných šroubech, závitech matic nebo otvorech pro šrouby
na kole jakékoliv praskliny nebo deformace, nechte vozidlo prohlédnout
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo ji-
ným řádně kvalifikovaným a vybaveným odborníkem.
• Když nasazujete matice kol, nasazujte je kuželovými konci směrem do-
vnitř. (S. 514)

5798-2. Postupy v případě nouze
HILUX_OM_OM0K269CZ_(EE)
8
Když nastanou potíže
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte kolo a volně dotáhněte každou matici kola rukou na při-
bližně stejnou hodnotu.
Když vyměňujete ocelové kolo
za ocelové kolo, dotáhněte ma-
tice kol, až se kuželovitá část
volně dotkne sedla disku kola.
Když vyměňujete lité kolo za
ocelové kolo, dotáhněte matice
kol, až se kuželovitá část volně
dotkne sedla disku kola.
Když vyměňujete lité kolo za lité
kolo, otáčejte matice kol, až se
límce dotknou disku kola.
Nasazení rezervního kola
1
2
Sedlo disku
kola
Kuželovitá část
Kuželovitá část
Sedlo disku
kola
Límec
Matice kola
Disk kola

5808-2. Postupy v případě nouze
HILUX_OM_OM0K269CZ_(EE)
Sp usťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
105 N•m
Vozidla s rezervní pneumatikou na stejném typu kola, jako jsou in-
stalované pneumatiky: Nasaďte zpět ozdobný kryt kola.
Ty p A
Nastavte vybrání v ozdobném
krytu kola na ventilek, viz obrá-
zek.
Ty p B
3
4
5
