6218-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
8
Wenn Störungen auftreten

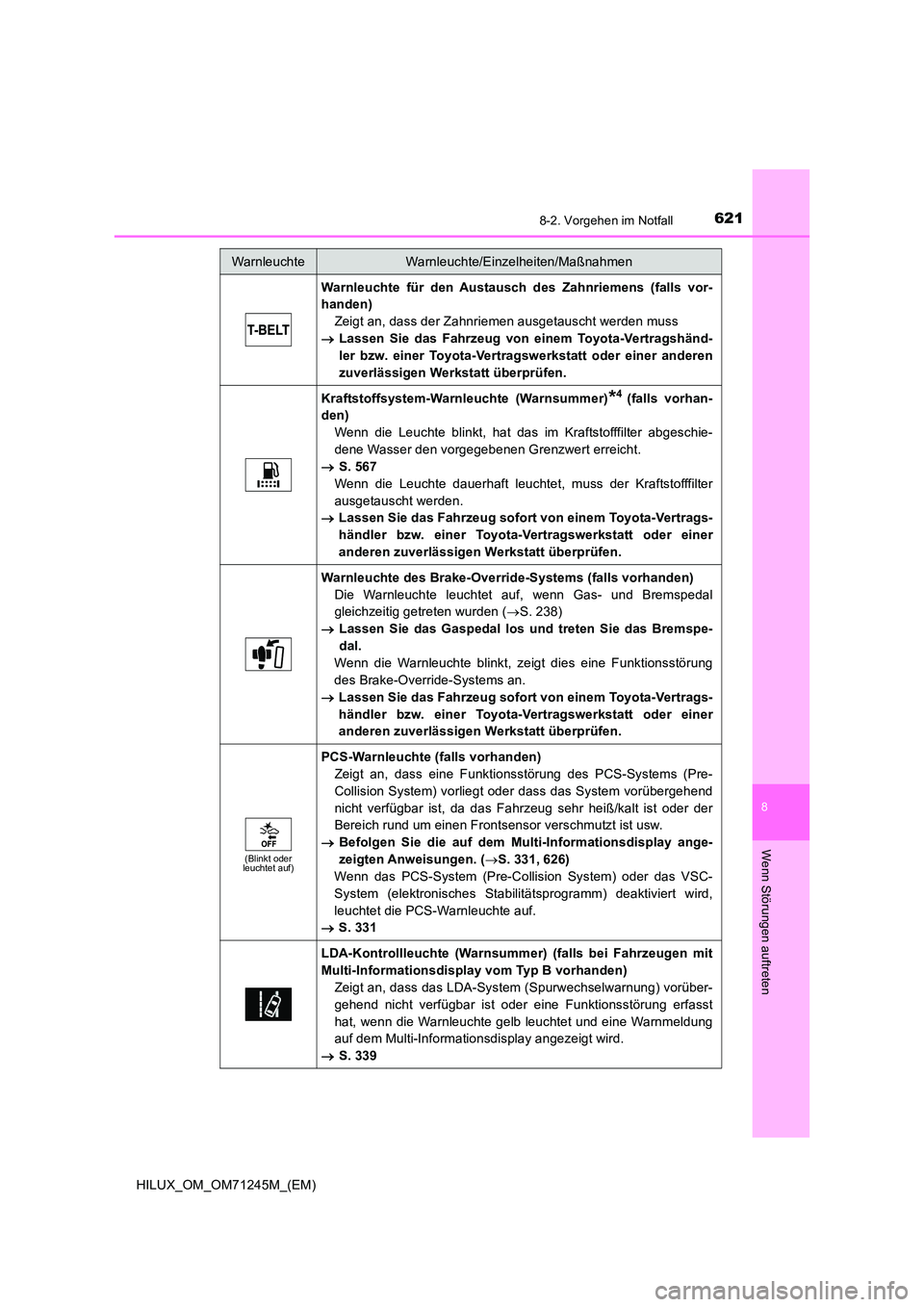

Warnleuchte für den Austausch des Zahnriemens (falls vor-
handen)
Zeigt an, dass der Zahnriemen ausgetauscht werden muss
 Lassen Sie das Fahrzeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
Kraftstoffsystem-Warnleuchte (Warnsummer)*4 (falls vorhan-
den)
Wenn die Leuchte blinkt, hat das im Kraftstofffilter abgeschie-
dene Wasser den vorgegebenen Grenzwert erreicht.
 S. 567
Wenn die Leuchte dauerhaft leuchtet, muss der Kraftstofffilter
ausgetauscht werden.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Warnleuchte des Brake-Override-Systems (falls vorhanden)
Die Warnleuchte leuchtet auf, wenn Gas- und Bremspedal
gleichzeitig getreten wurden ( S. 238)
 Lassen Sie das Gaspedal los und treten Sie das Bremspe-
dal.
Wenn die Warnleuchte blinkt, zeigt dies eine Funktionsstörung
des Brake-Override-Systems an.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
(Blinkt oder leuchtet auf)
PCS-Warnleuchte (falls vorhanden)
Zeigt an, dass eine Funktionsstörung des PCS-Systems (Pre-
Collision System) vorliegt oder dass das System vorübergehend
nicht verfügbar ist, da das Fahrzeug sehr heiß/kalt ist oder der
Bereich rund um einen Frontsensor verschmutzt ist usw.
 Befolgen Sie die auf dem Multi-Informationsdisplay ange-
zeigten Anweisungen. ( S. 331, 626)
Wenn das PCS-System (Pre-Collision System) oder das VSC-
System (elektronisches Stabilitätsprogramm) deaktiviert wird,
leuchtet die PCS-Warnleuchte auf.
 S. 331
LDA-Kontrollleuchte (Warnsummer) (falls bei Fahrzeugen mit
Multi-Informationsdisplay vom Typ B vorhanden)
Zeigt an, dass das LDA-System (Spurwechselwarnung) vorüber-
gehend nicht verfügbar ist oder eine Funktionsstörung erfasst
hat, wenn die Warnleuchte gelb leuchtet und eine Warnmeldung
auf dem Multi-Informationsdisplay angezeigt wird.
 S. 339
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

6228-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)

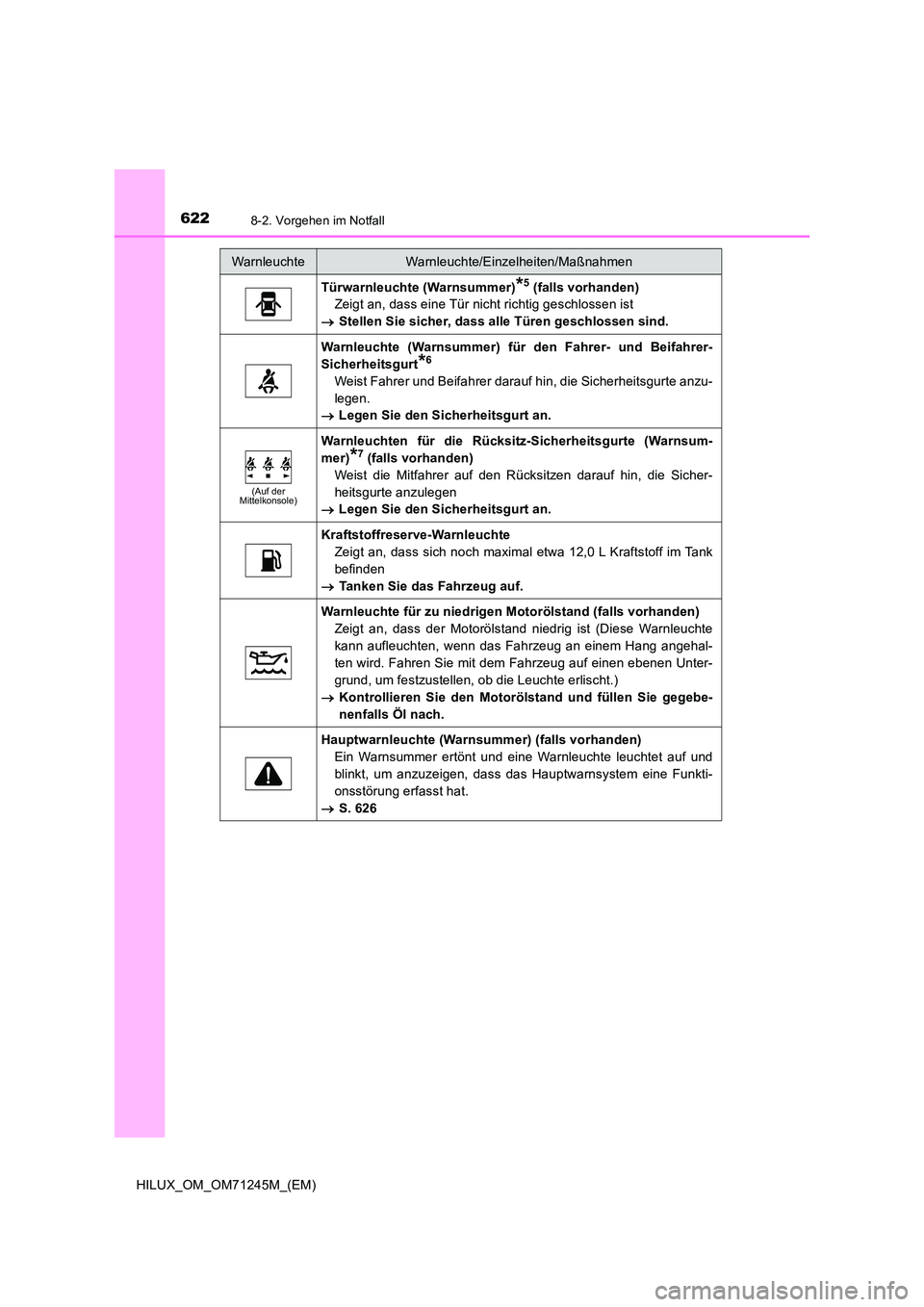

Türwarnleuchte (Warnsummer)*5 (falls vorhanden)
Zeigt an, dass eine Tür nicht richtig geschlossen ist
 Stellen Sie sicher, dass alle Türen geschlossen sind.
Warnleuchte (Warnsummer) für den Fahrer- und Beifahrer-
Sicherheitsgurt*6
Weist Fahrer und Beifahrer darauf hin, die Sicherheitsgurte anzu-
legen.
 Legen Sie den Sicherheitsgurt an.
(Auf der Mittelkonsole)
Warnleuchten für die Rücksitz-Sicherheitsgurte (Warnsum-
mer)*7 (falls vorhanden)
Weist die Mitfahrer auf den Rücksitzen darauf hin, die Sicher-
heitsgurte anzulegen
 Legen Sie den Sicherheitsgurt an.
Kraftstoffreserve-Warnleuchte
Zeigt an, dass sich noch maximal etwa 12,0 L Kraftstoff im Tank
befinden
 Tanken Sie das Fahrzeug auf.
Warnleuchte für zu niedrigen Motorölstand (falls vorhanden)
Zeigt an, dass der Motorölstand niedrig ist (Diese Warnleuchte
kann aufleuchten, wenn das Fahrzeug an einem Hang angehal-
ten wird. Fahren Sie mit dem Fahrzeug auf einen ebenen Unter-
grund, um festzustellen, ob die Leuchte erlischt.)
 Kontrollieren Sie den Motorölstand und füllen Sie gegebe-
nenfalls Öl nach.
Hauptwarnleuchte (Warnsummer) (falls vorhanden)
Ein Warnsummer ertönt und eine Warnleuchte leuchtet auf und
blinkt, um anzuzeigen, dass das Hauptwarnsystem eine Funkti-
onsstörung erfasst hat.
 S. 626
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

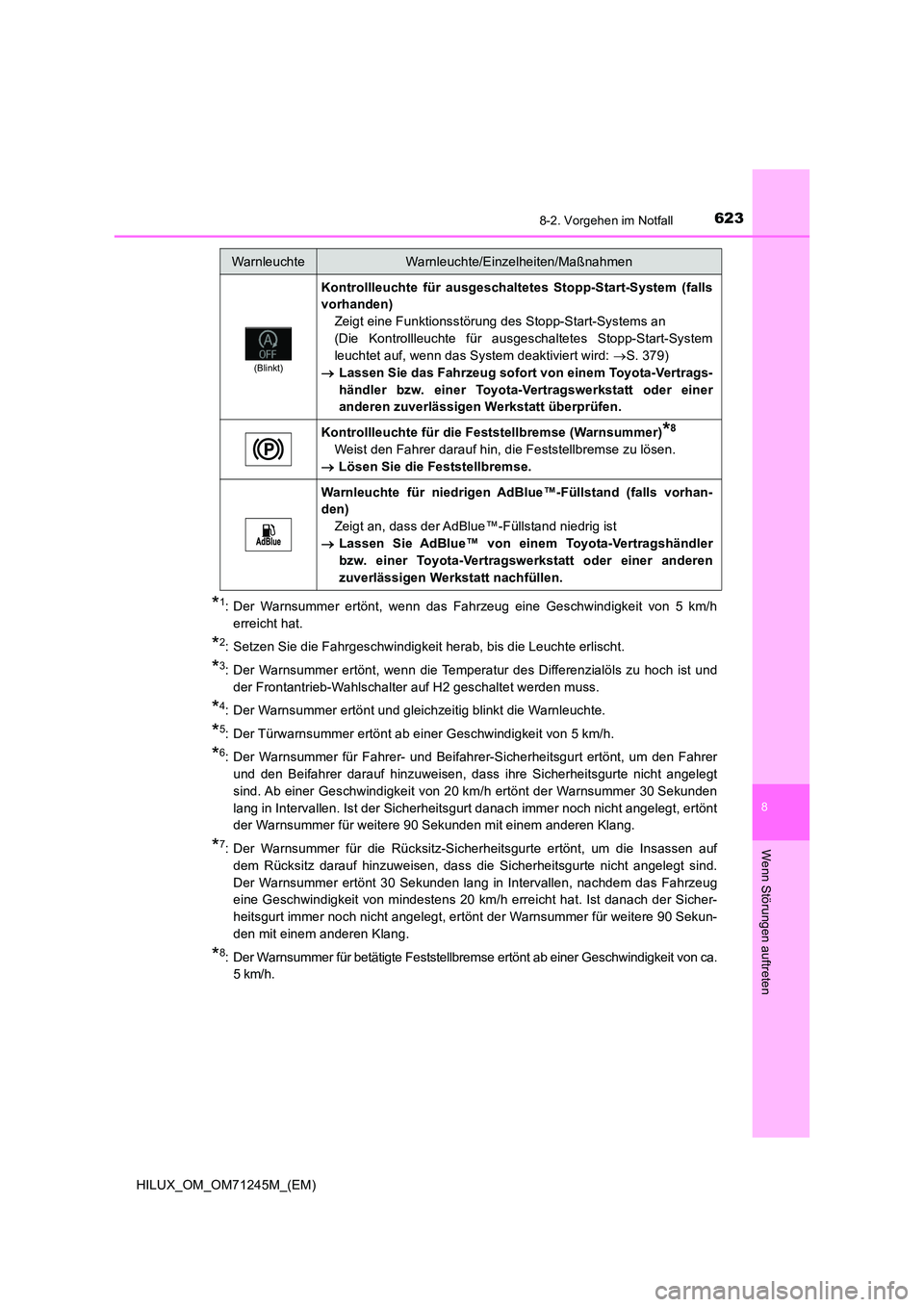

6238-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
8
Wenn Störungen auftreten
*1: Der Warnsummer ertönt, wenn das Fahrzeug eine Geschwindigkeit von 5 km/h
erreicht hat.
*2: Setzen Sie die Fahrgeschwindigkeit herab, bis die Leuchte erlischt.
*3: Der Warnsummer ertönt, wenn die Temperatur des Differenzialöls zu hoch ist und
der Frontantrieb-Wahlschalter auf H2 geschaltet werden muss.
*4: Der Warnsummer ertönt und gleichzeitig blinkt die Warnleuchte.
*5: Der Türwarnsummer ertönt ab einer Geschwindigkeit von 5 km/h.
*6: Der Warnsummer für Fahrer- und Beifahrer-Sicherheitsgurt ertönt, um den Fahrer
und den Beifahrer darauf hinzuweisen, dass ihre Sicherheitsgurte nicht angelegt
sind. Ab einer Geschwindigkeit von 20 km/h ertönt der Warnsummer 30 Sekunden
lang in Intervallen. Ist der Sicherheitsgurt danach immer noch nicht angelegt, ertönt
der Warnsummer für weitere 90 Sekunden mit einem anderen Klang.
*7: Der Warnsummer für die Rücksitz-Sicherheitsgurte ertönt, um die Insassen auf
dem Rücksitz darauf hinzuweisen, dass die Sicherheitsgurte nicht angelegt sind.
Der Warnsummer ertönt 30 Sekunden lang in Intervallen, nachdem das Fahrzeug
eine Geschwindigkeit von mindestens 20 km/h erreicht hat. Ist danach der Sicher-
heitsgurt immer noch nicht angelegt, ertönt der Warnsummer für weitere 90 Sekun-
den mit einem anderen Klang.
*8: Der Warnsummer für betätigte Feststellbremse ertönt ab einer Geschwindigkeit von ca.
5km/h.
(Blinkt)
Kontrollleuchte für ausgeschaltetes Stopp-Start-System (falls
vorhanden)
Zeigt eine Funktionsstörung des Stopp-Start-Systems an
(Die Kontrollleuchte für ausgeschaltetes Stopp-Start-System
leuchtet auf, wenn das System deaktiviert wird: S. 379)
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Kontrollleuchte für die Feststellbremse (Warnsummer)*8
Weist den Fahrer darauf hin, die Feststellbremse zu lösen.
 Lösen Sie die Feststellbremse.
Warnleuchte für niedrigen AdBlue™-Füllstand (falls vorhan-
den)
Zeigt an, dass der AdBlue™-Füllstand niedrig ist
 Lassen Sie AdBlue™ von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt nachfüllen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

6248-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)

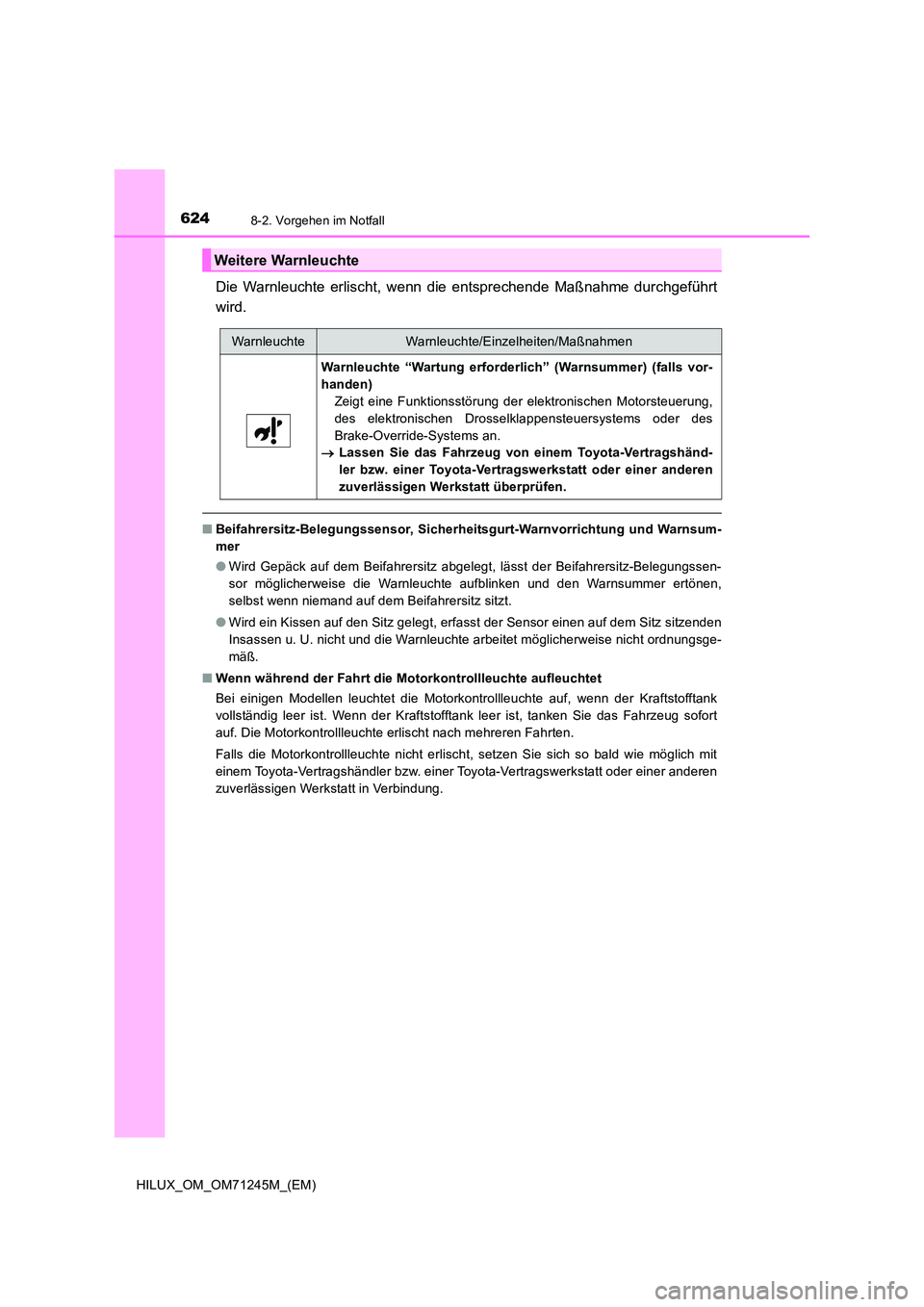

Die Warnleuchte erlischt, wenn die entsprechende Maßnahme durchgeführt
wird.
■ Beifahrersitz-Belegungssensor, Sicherheitsgurt-Warnvorrichtung und Warnsum-
mer
● Wird Gepäck auf dem Beifahrersitz abgelegt, lässt der Beifahrersitz-Belegungssen-
sor möglicherweise die Warnleuchte aufblinken und den Warnsummer ertönen,
selbst wenn niemand auf dem Beifahrersitz sitzt.
● Wird ein Kissen auf den Sitz gelegt, erfasst der Sensor einen auf dem Sitz sitzenden
Insassen u. U. nicht und die Warnleuchte arbeitet möglicherweise nicht ordnungsge-
mäß.
■ Wenn während der Fahrt die Motorkontrollleuchte aufleuchtet
Bei einigen Modellen leuchtet die Motorkontrollleuchte auf, wenn der Kraftstofftank
vollständig leer ist. Wenn der Kraftstofftank leer ist, tanken Sie das Fahrzeug sofort
auf. Die Motorkontrollleuchte erlischt nach mehreren Fahrten.
Falls die Motorkontrollleuchte nicht erlischt, setzen Sie sich so bald wie möglich mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
Weitere Warnleuchte
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Warnleuchte “Wartung erforderlich” (Warnsummer) (falls vor-
handen)
Zeigt eine Funktionsstörung der elektronischen Motorsteuerung,
des elektronischen Drosselklappensteuersystems oder des
Brake-Override-Systems an.
 Lassen Sie das Fahrzeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.

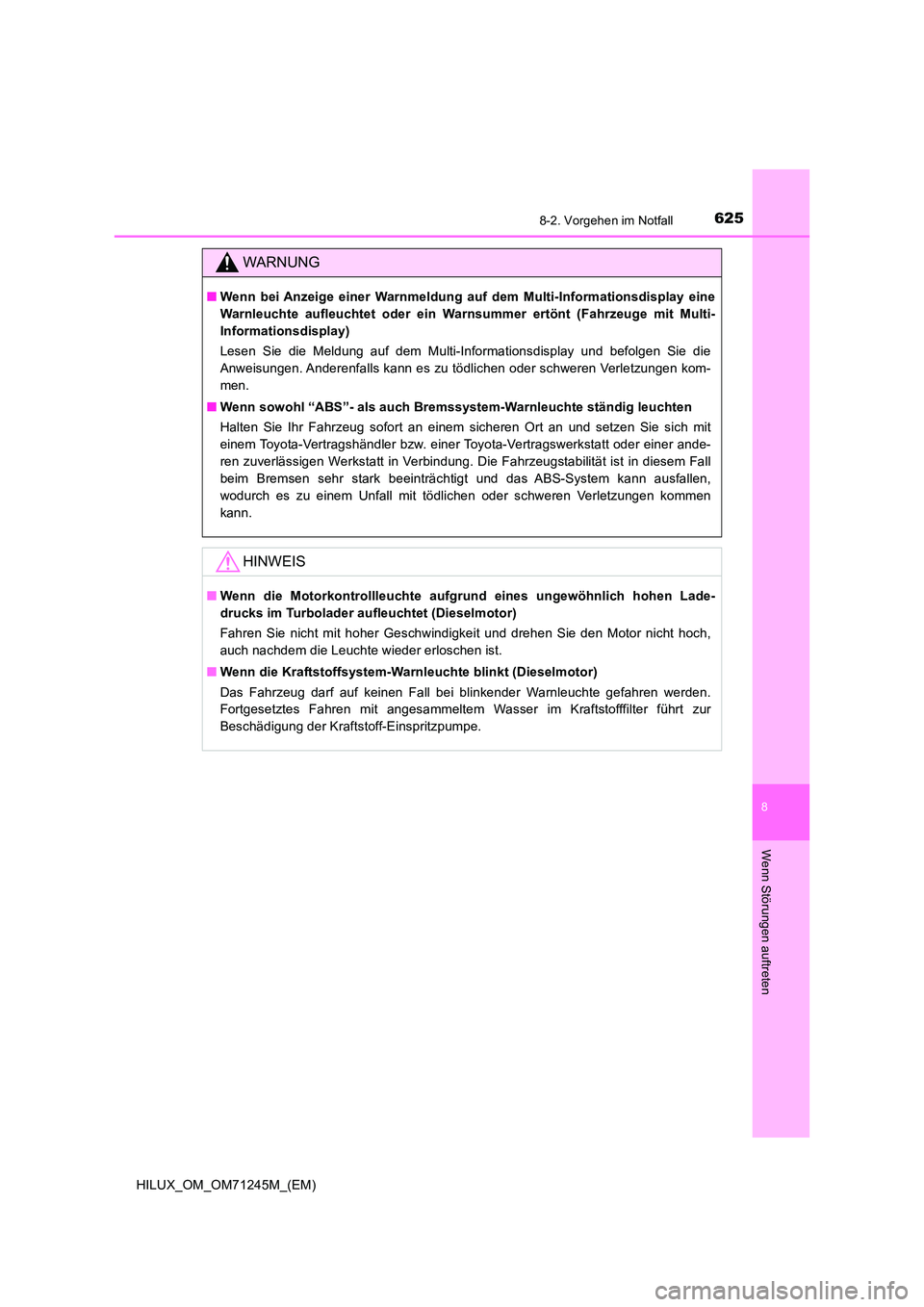

6258-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
8
Wenn Störungen auftreten
WARNUNG
■Wenn bei Anzeige einer Warnmeldung auf dem Multi-Informationsdisplay eine
Warnleuchte aufleuchtet oder ein Warnsummer ertönt (Fahrzeuge mit Multi-
Informationsdisplay)
Lesen Sie die Meldung auf dem Multi-Informationsdisplay und befolgen Sie die
Anweisungen. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kom-
men.
■ Wenn sowohl “ABS”- als auch Bremssystem-Warnleuchte ständig leuchten
Halten Sie Ihr Fahrzeug sofort an einem sicheren Ort an und setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung. Die Fahrzeugstabilität ist in diesem Fall
beim Bremsen sehr stark beeinträchtigt und das ABS-System kann ausfallen,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
HINWEIS
■ Wenn die Motorkontrollleuchte aufgrund eines ungewöhnlich hohen Lade-
drucks im Turbolader aufleuchtet (Dieselmotor)
Fahren Sie nicht mit hoher Geschwindigkeit und drehen Sie den Motor nicht hoch,
auch nachdem die Leuchte wieder erloschen ist.
■ Wenn die Kraftstoffsystem-Warnleuchte blinkt (Dieselmotor)
Das Fahrzeug darf auf keinen Fall bei blinkender Warnleuchte gefahren werden.
Fortgesetztes Fahren mit angesammeltem Wasser im Kraftstofffilter führt zur
Beschädigung der Kraftstoff-Einspritzpumpe.

6268-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)

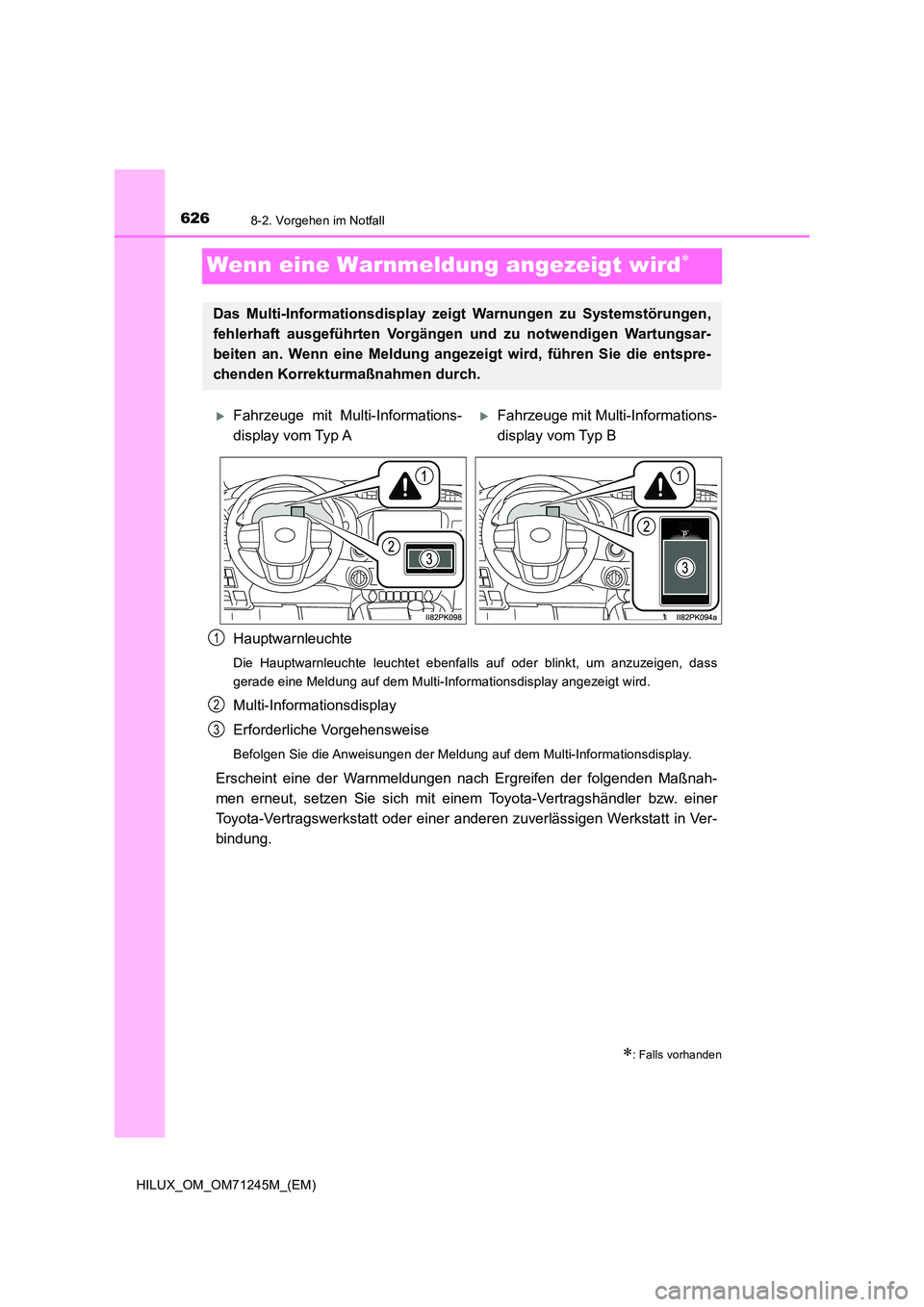

Wenn eine Warnmeldung angezeigt wird
Hauptwarnleuchte
Die Hauptwarnleuchte leuchtet ebenfalls auf oder blinkt, um anzuzeigen, dass
gerade eine Meldung auf dem Multi-Informationsdisplay angezeigt wird.
Multi-Informationsdisplay
Erforderliche Vorgehensweise
Befolgen Sie die Anweisungen der Meldung auf dem Multi-Informationsdisplay.
Erscheint eine der Warnmeldungen nach Ergreifen der folgenden Maßnah-
men erneut, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
: Falls vorhanden
Das Multi-Informationsdisplay zeigt Warnungen zu Systemstörungen,
fehlerhaft ausgeführten Vorgängen und zu notwendigen Wartungsar-
beiten an. Wenn eine Meldung angezeigt wird, führen Sie die entspre-
chenden Korrekturmaßnahmen durch.
Fahrzeuge mit Multi-Informations-
display vom Typ A
Fahrzeuge mit Multi-Informations-
display vom Typ B
1
2
3

6278-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
8
Wenn Störungen auftreten

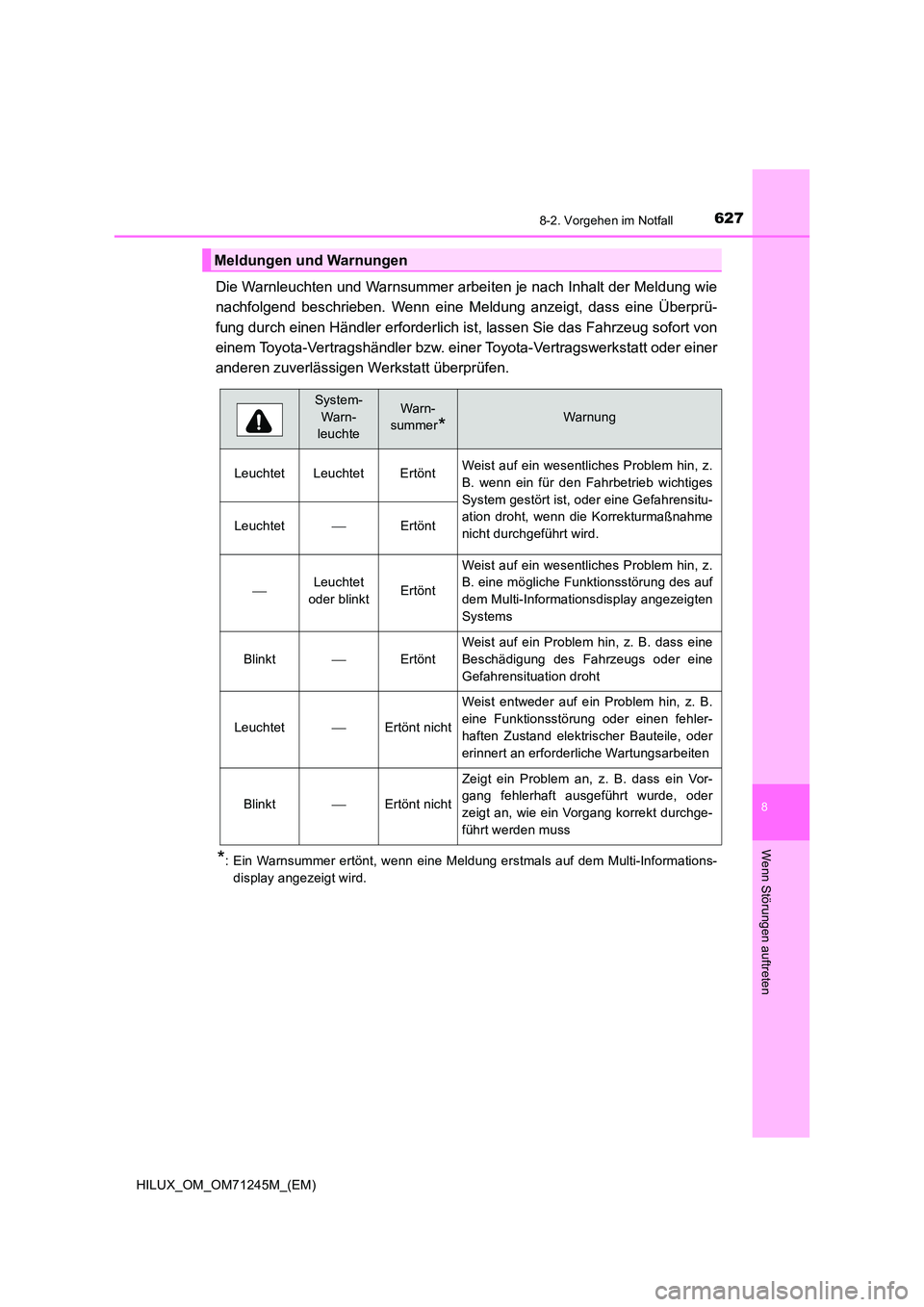

Die Warnleuchten und Warnsummer arbeiten je nach Inhalt der Meldung wie
nachfolgend beschrieben. Wenn eine Meldung anzeigt, dass eine Überprü-
fung durch einen Händler erforderlich ist, lassen Sie das Fahrzeug sofort von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
*: Ein Warnsummer ertönt, wenn eine Meldung erstmals auf dem Multi-Informations-
display angezeigt wird.
Meldungen und Warnungen
System-
Warn-
leuchte
Warn-
summer*Warnung
Leuchtet Leuchtet Ertönt Weist auf ein wesentliches Problem hin, z.
B. wenn ein für den Fahrbetrieb wichtiges
System gestört ist, oder eine Gefahrensitu-
ation droht, wenn die Korrekturmaßnahme
nicht durchgeführt wird.LeuchtetErtönt
Leuchtet
oder blinktErtönt
Weist auf ein wesentliches Problem hin, z.
B. eine mögliche Funktionsstörung des auf
dem Multi-Informationsdisplay angezeigten
Systems
BlinktErtönt
Weist auf ein Problem hin, z. B. dass eine
Beschädigung des Fahrzeugs oder eine
Gefahrensituation droht
LeuchtetErtönt nicht
Weist entweder auf ein Problem hin, z. B.
eine Funktionsstörung oder einen fehler-
haften Zustand elektrischer Bauteile, oder
erinnert an erforderliche Wartungsarbeiten
BlinktErtönt nicht
Zeigt ein Problem an, z. B. dass ein Vor-
gang fehlerhaft ausgeführt wurde, oder
zeigt an, wie ein Vorgang korrekt durchge-
führt werden muss

6288-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)

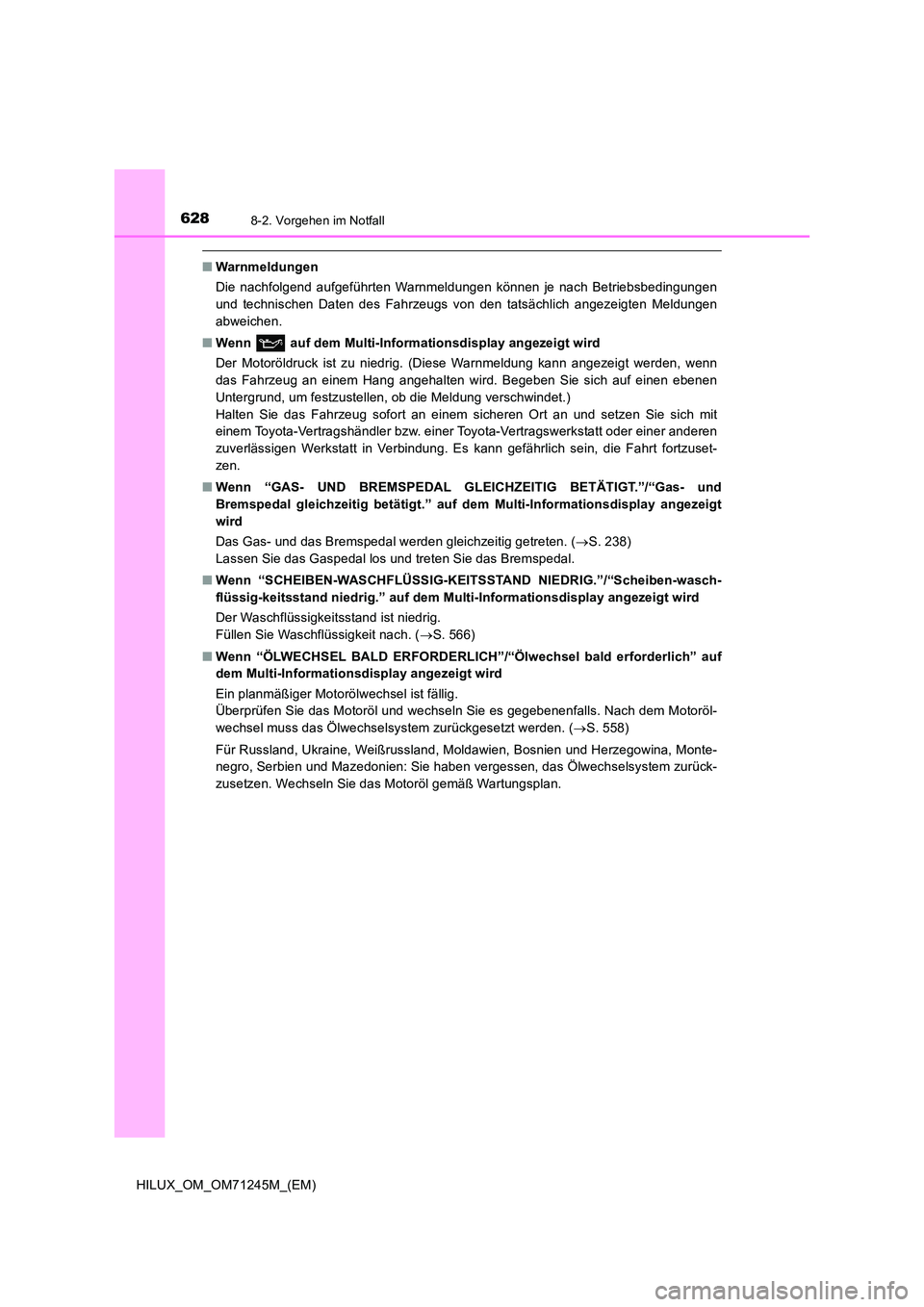

■Warnmeldungen
Die nachfolgend aufgeführten Warnmeldungen können je nach Betriebsbedingungen
und technischen Daten des Fahrzeugs von den tatsächlich angezeigten Meldungen
abweichen.
■ Wenn auf dem Multi-Informationsdisplay angezeigt wird
Der Motoröldruck ist zu niedrig. (Diese Warnmeldung kann angezeigt werden, wenn
das Fahrzeug an einem Hang angehalten wird. Begeben Sie sich auf einen ebenen
Untergrund, um festzustellen, ob die Meldung verschwindet.)
Halten Sie das Fahrzeug sofort an einem sicheren Ort an und setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung. Es kann gefährlich sein, die Fahrt fortzuset-
zen.
■ Wenn “GAS- UND BREMSPEDAL GLEICHZEITIG BETÄTIGT.”/“Gas- und
Bremspedal gleichzeitig betätigt.” auf dem Multi-Informationsdisplay angezeigt
wird
Das Gas- und das Bremspedal werden gleichzeitig getreten. ( S. 238)
Lassen Sie das Gaspedal los und treten Sie das Bremspedal.
■ Wenn “SCHEIBEN-WASCHFLÜSSIG-KEITSSTAND NIEDRIG.”/“Scheiben-wasch-
flüssig-keitsstand niedrig.” auf dem Mu lti-Informationsdisplay angezeigt wird
Der Waschflüssigkeitsstand ist niedrig.
Füllen Sie Waschflüssigkeit nach. ( S. 566)
■ Wenn “ÖLWECHSEL BALD ERFORDERLICH”/“Ölwechsel bald erforderlich” auf
dem Multi-Informationsdisplay angezeigt wird
Ein planmäßiger Motorölwechsel ist fällig.
Überprüfen Sie das Motoröl und wechseln Sie es gegebenenfalls. Nach dem Motoröl-
wechsel muss das Ölwechselsystem zurückgesetzt werden. ( S. 558)
Für Russland, Ukraine, Weißrussland, Moldawien, Bosnien und Herzegowina, Monte-
negro, Serbien und Mazedonien: Sie haben vergessen, das Ölwechselsystem zurück-
zusetzen. Wechseln Sie das Motoröl gemäß Wartungsplan.

6298-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
8
Wenn Störungen auftreten

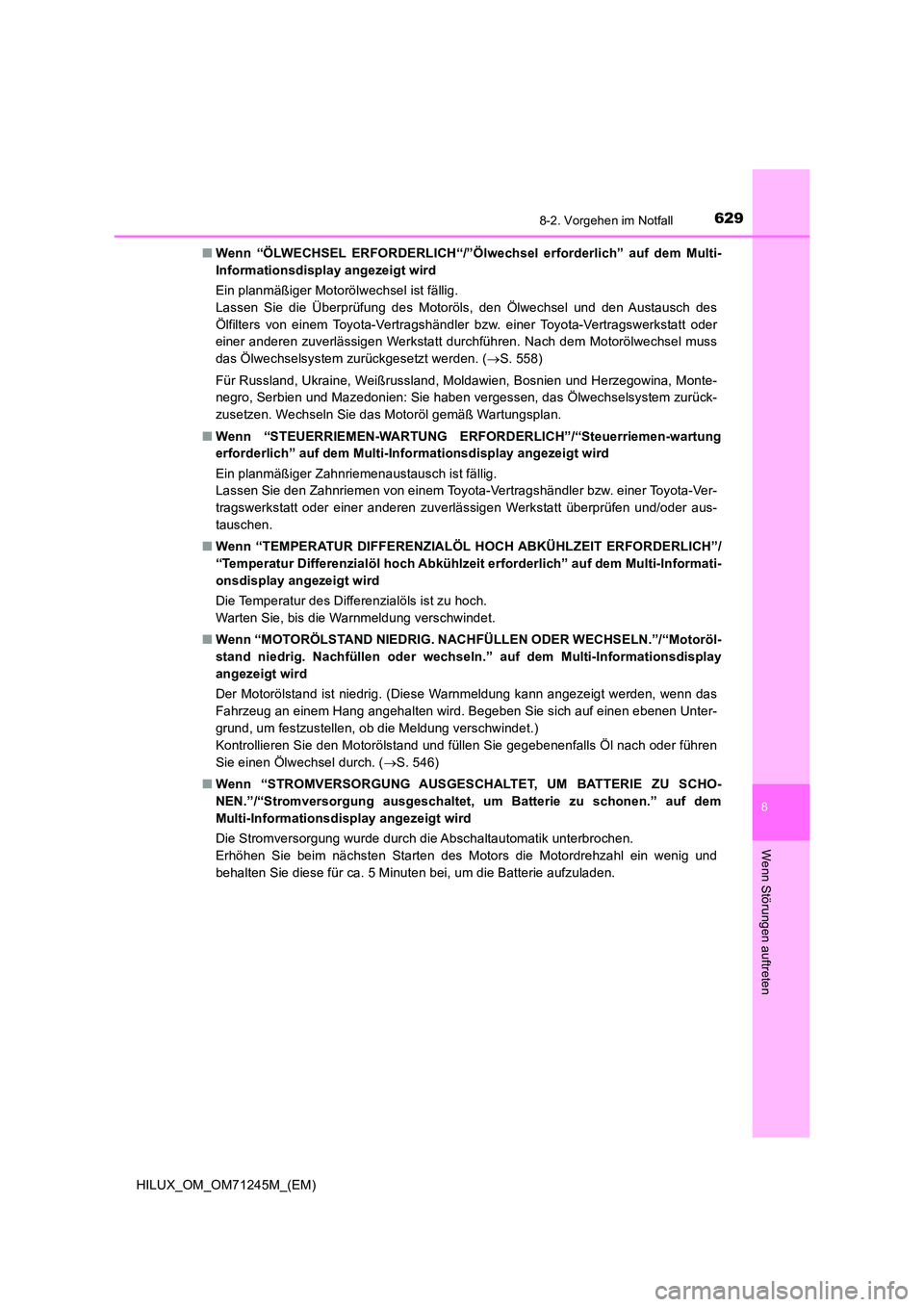

■Wenn “ÖLWECHSEL ERFORDERLICH“/”Ölwechsel erforderlich” auf dem Multi-
Informationsdisplay angezeigt wird
Ein planmäßiger Motorölwechsel ist fällig.
Lassen Sie die Überprüfung des Motoröls, den Ölwechsel und den Austausch des
Ölfilters von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt durchführen. Nach dem Motorölwechsel muss
das Ölwechselsystem zurückgesetzt werden. ( S. 558)
Für Russland, Ukraine, Weißrussland, Moldawien, Bosnien und Herzegowina, Monte-
negro, Serbien und Mazedonien: Sie haben vergessen, das Ölwechselsystem zurück-
zusetzen. Wechseln Sie das Motoröl gemäß Wartungsplan.
■ Wenn “STEUERRIEMEN-WARTUNG ERFORDERLICH”/“Steuerriemen-wartung
erforderlich” auf dem Multi-Informationsdisplay angezeigt wird
Ein planmäßiger Zahnriemenaustausch ist fällig.
Lassen Sie den Zahnriemen von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen und/oder aus-
tauschen.
■ Wenn “TEMPERATUR DIFFERENZIALÖL HOCH ABKÜHLZEIT ERFORDERLICH”/
“Temperatur Differenzialöl hoch Abkühlzeit erforderlich” auf dem Multi-Informati-
onsdisplay angezeigt wird
Die Temperatur des Differenzialöls ist zu hoch.
Warten Sie, bis die Warnmeldung verschwindet.
■ Wenn “MOTORÖLSTAND NIEDRIG. NACHFÜLLEN ODER WECHSELN.”/“Motoröl-
stand niedrig. Nachfüllen oder wechseln.” auf dem Multi-Informationsdisplay
angezeigt wird
Der Motorölstand ist niedrig. (Diese Warnmeldung kann angezeigt werden, wenn das
Fahrzeug an einem Hang angehalten wird. Begeben Sie sich auf einen ebenen Unter-
grund, um festzustellen, ob die Meldung verschwindet.)
Kontrollieren Sie den Motorölstand und füllen Sie gegebenenfalls Öl nach oder führen
Sie einen Ölwechsel durch. ( S. 546)
■ Wenn “STROMVERSORGUNG AUSGESCHALTET, UM BATTERIE ZU SCHO-
NEN.”/“Stromversorgung ausgeschaltet, um Batterie zu schonen.” auf dem
Multi-Informationsdisplay angezeigt wird
Die Stromversorgung wurde durch die Abschaltautomatik unterbrochen.
Erhöhen Sie beim nächsten Starten des Motors die Motordrehzahl ein wenig und
behalten Sie diese für ca. 5 Minuten bei, um die Batterie aufzuladen.

6308-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)

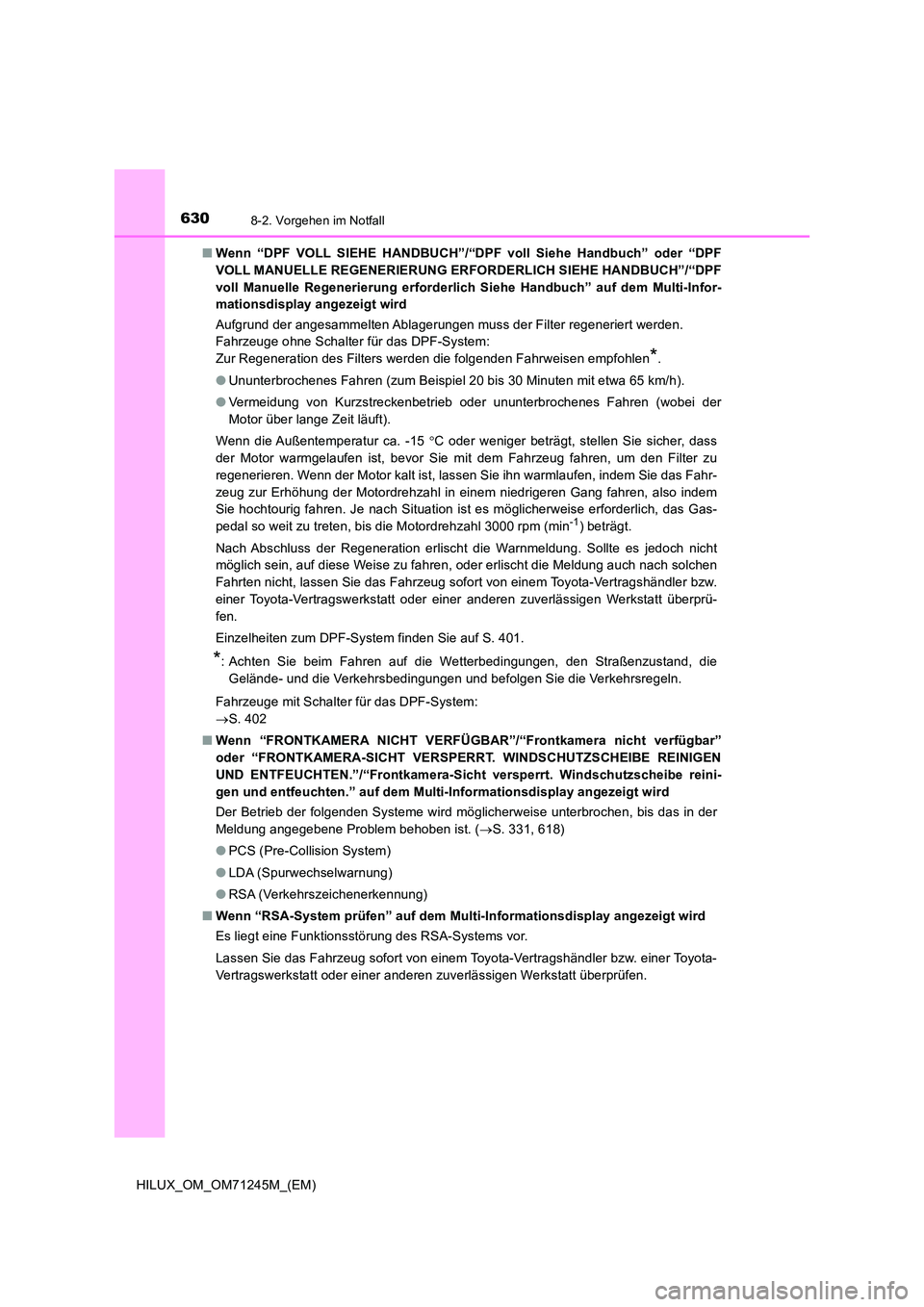

■ Wenn “DPF VOLL SIEHE HANDBUCH”/“DPF voll Siehe Handbuch” oder “DPF
VOLL MANUELLE REGENERIERUNG ERFORDERLICH SIEHE HANDBUCH”/“DPF
voll Manuelle Regenerierung erforderlich Siehe Handbuch” auf dem Multi-Infor-
mationsdisplay angezeigt wird
Aufgrund der angesammelten Ablagerungen muss der Filter regeneriert werden.
Fahrzeuge ohne Schalter für das DPF-System:
Zur Regeneration des Filters werden die folgenden Fahrweisen empfohlen*.
● Ununterbrochenes Fahren (zum Beispiel 20 bis 30 Minuten mit etwa 65 km/h).
● Vermeidung von Kurzstreckenbetrieb oder ununterbrochenes Fahren (wobei der
Motor über lange Zeit läuft).
Wenn die Außentemperatur ca. -15 C oder weniger beträgt, stellen Sie sicher, dass
der Motor warmgelaufen ist, bevor Sie mit dem Fahrzeug fahren, um den Filter zu
regenerieren. Wenn der Motor kalt ist, lassen Sie ihn warmlaufen, indem Sie das Fahr-
zeug zur Erhöhung der Motordrehzahl in einem niedrigeren Gang fahren, also indem
Sie hochtourig fahren. Je nach Situation ist es möglicherweise erforderlich, das Gas-
pedal so weit zu treten, bis die Motordrehzahl 3000 rpm (min-1) beträgt.
Nach Abschluss der Regeneration erlischt die Warnmeldung. Sollte es jedoch nicht
möglich sein, auf diese Weise zu fahren, oder erlischt die Meldung auch nach solchen
Fahrten nicht, lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Einzelheiten zum DPF-System finden Sie auf S. 401.
*: Achten Sie beim Fahren auf die Wetterbedingungen, den Straßenzustand, die
Gelände- und die Verkehrsbedingungen und befolgen Sie die Verkehrsregeln.
Fahrzeuge mit Schalter für das DPF-System:
 S. 402
■ Wenn “FRONTKAMERA NICHT VERFÜGBAR”/“Frontkamera nicht verfügbar”
oder “FRONTKAMERA-SICHT VERSPERRT. WINDSCHUTZSCHEIBE REINIGEN
UND ENTFEUCHTEN.”/“Frontkamera-Sicht versperrt. Windschutzscheibe reini-
gen und entfeuchten.” auf dem Multi-Informationsdisplay angezeigt wird
Der Betrieb der folgenden Systeme wird möglicherweise unterbrochen, bis das in der
Meldung angegebene Problem behoben ist. ( S. 331, 618)
● PCS (Pre-Collision System)
● LDA (Spurwechselwarnung)
● RSA (Verkehrszeichenerkennung)
■ Wenn “RSA-System prüfen” auf dem Multi-Informationsdisplay angezeigt wird
Es liegt eine Funktionsstörung des RSA-Systems vor.
Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
