TOYOTA HILUX 2017 Betriebsanleitungen (in German)

5817-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
7
Wartung und Pflege des Fahrzeugs
WARNUNG
■Austauschen der Räder
● Verwenden Sie keine Räder, deren Größe von der in der Betriebsanleitung ange-
gebenen Größe abweicht, da dies zum Verlust der Kontrolle über das Fahrzeug
führen kann.
● Ein undicht gewordener schlauchloser Reifen darf keinesfalls durch Einziehen
eines Reifenschlauchs repariert werden. Dies kann einen Unfall mit tödlichen oder
schweren Verletzungen zur Folge haben.
■ Beim Anbringen der Radmuttern
● Verwenden Sie niemals Öl oder Fett auf Radschrauben oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern übermäßig stark angezogen
werden, was Schäden an Schraube oder Felge mit sich bringt. Darüber hinaus
können sich die Radmuttern durch Öl oder Fett lockern, wodurch das Rad abfallen
und so einen Unfall mit tödlichen oder schweren Verletzungen verursachen kann.
Entfernen Sie jegliches Öl und Fett von Radschrauben und Radmuttern.
■ Die Verwendung schadhafter Räder ist verboten
Verwenden Sie keine Räder, die Risse oder Verformungen aufweisen.
Anderenfalls kann während der Fahrt Luft aus dem Reifen entweichen, was zu
einem Unfall führen kann.
● Die Radmuttern müssen mit der abge-
schrägten Seite nach innen aufgedreht wer-
den. Werden die Muttern mit der
abgeschrägten Seite nach außen aufge-
dreht, kann das Rad brechen und sich
schließlich während der Fahrt lösen. Dies
kann zu einem Unfall mit tödlichen oder
schweren Verletzungen führen.
Abgeschrägter
Bereich

5827-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)

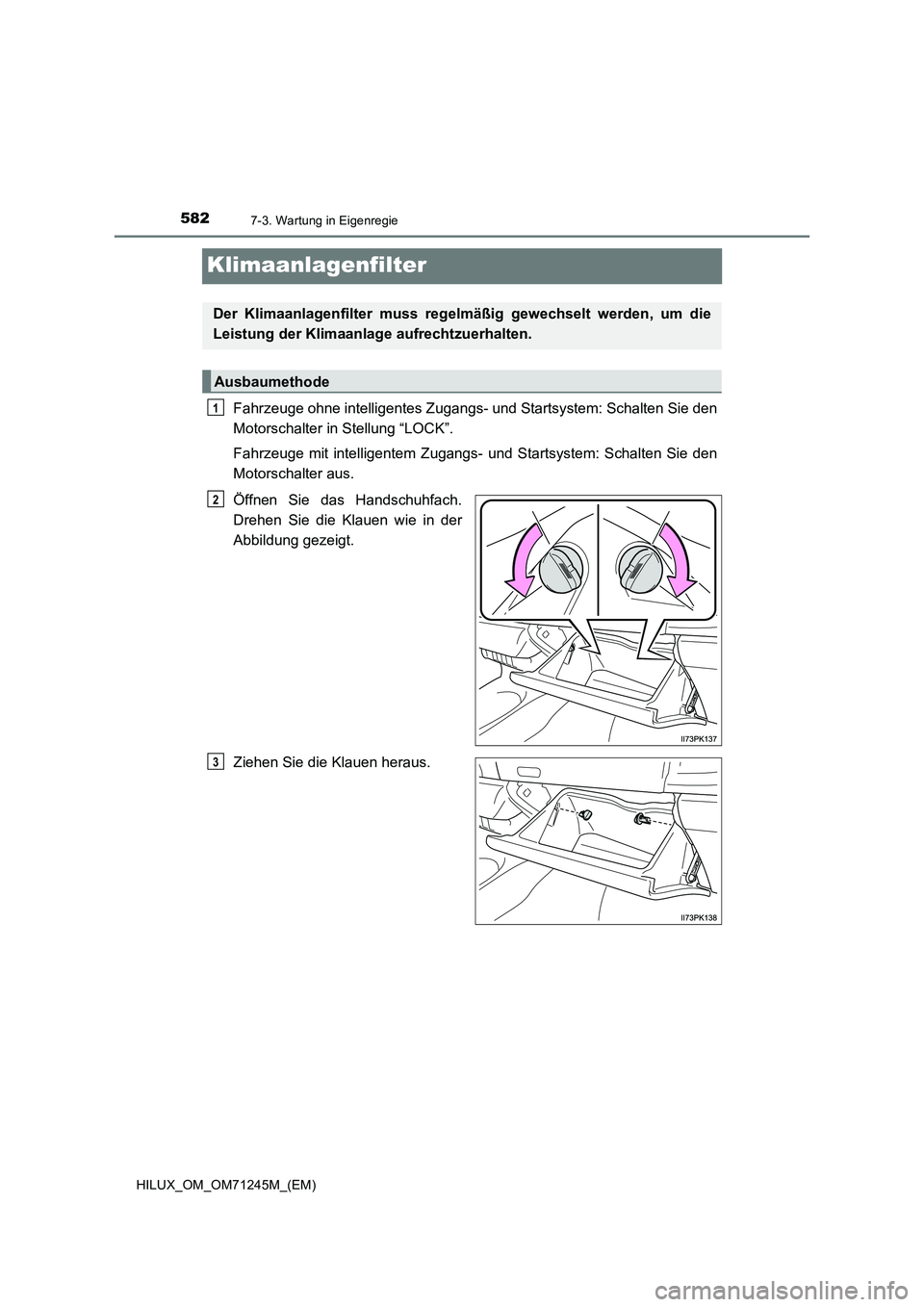

Klimaanlagenfilter
Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Schalten Sie den
Motorschalter in Stellung “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem: Schalten Sie den
Motorschalter aus.
Öffnen Sie das Handschuhfach.
Drehen Sie die Klauen wie in der
Abbildung gezeigt.
Ziehen Sie die Klauen heraus.
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrechtzuerhalten.
Ausbaumethode
1
2
3

5837-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
7
Wartung und Pflege des Fahrzeugs

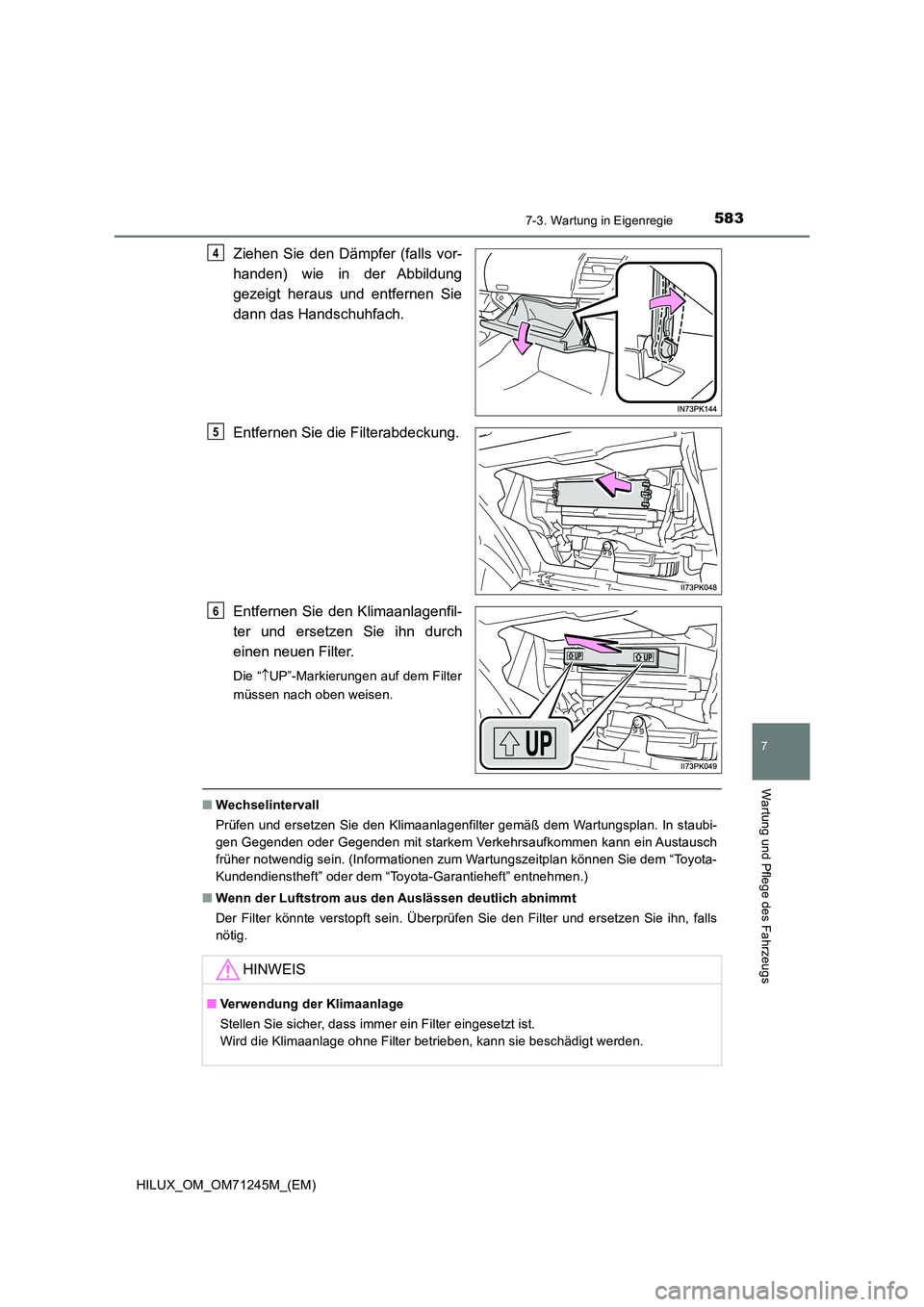

Ziehen Sie den Dämpfer (falls vor-
handen) wie in der Abbildung
gezeigt heraus und entfernen Sie
dann das Handschuhfach.
Entfernen Sie die Filterabdeckung.
Entfernen Sie den Klimaanlagenfil-
ter und ersetzen Sie ihn durch
einen neuen Filter.
Die “ UP”-Markierungen auf dem Filter
müssen nach oben weisen.
■ Wechselintervall
Prüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubi-
gen Gegenden oder Gegenden mit starkem Verkehrsaufkommen kann ein Austausch
früher notwendig sein. (Informationen zum Wartungszeitplan können Sie dem “Toyota-
Kundendienstheft” oder dem “Toyota-Garantieheft” entnehmen.)
■ Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls
nötig.
4
5
6
HINWEIS
■ Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter betrieben, kann sie beschädigt werden.

5847-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)

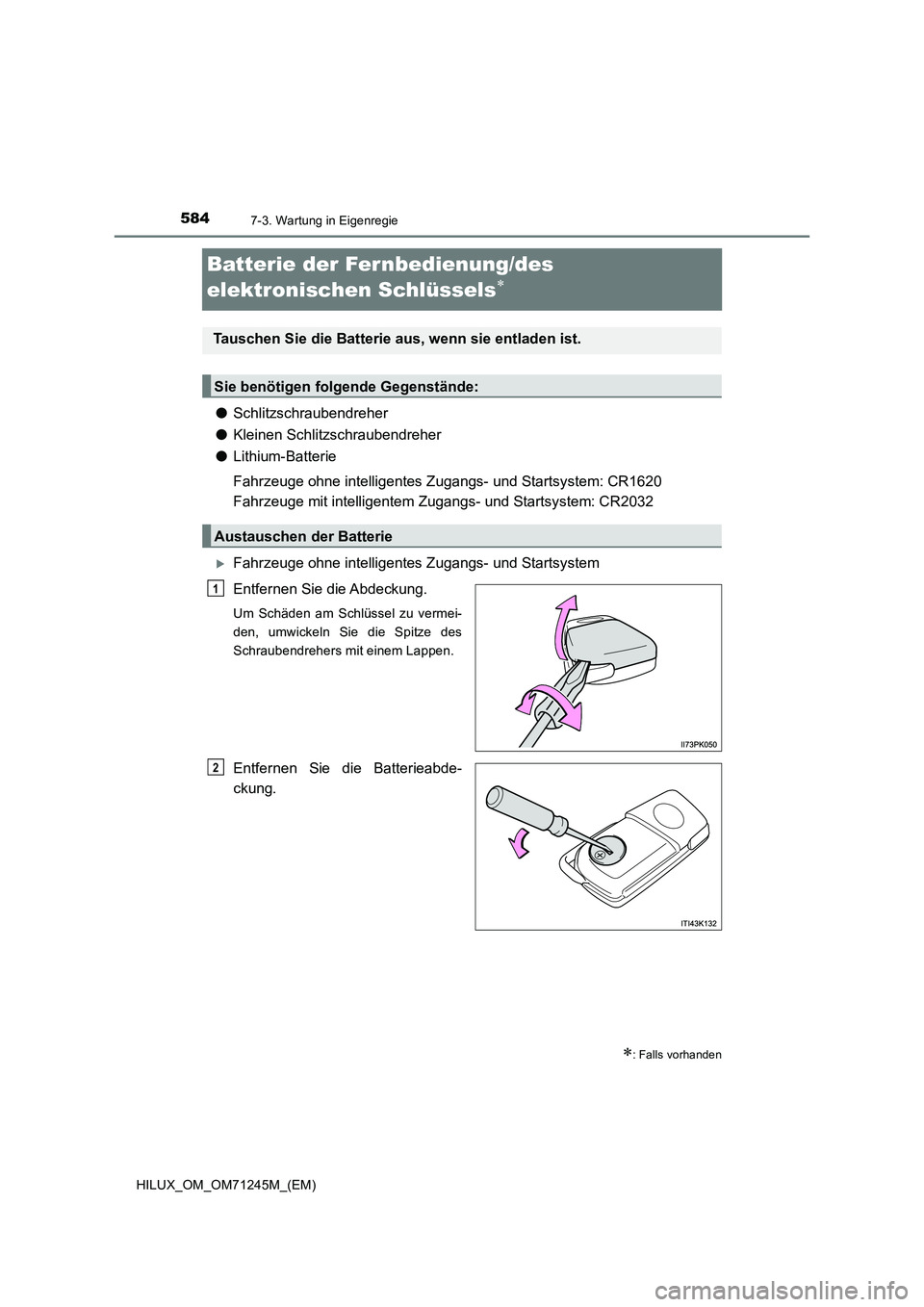

Batterie der Fernbedienung/des
elektronischen Schlüssels

●Schlitzschraubendreher
●Kleinen Schlitzschraubendreher
●Lithium-Batterie
Fahrzeuge ohne intelligentes Zugangs- und Startsystem: CR1620
Fahrzeuge mit intelligentem Zugangs- und Startsystem: CR2032
Fahrzeuge ohne intelligentes Zugangs- und Startsystem
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Entfernen Sie die Batterieabde-
ckung.
: Falls vorhanden
Tauschen Sie die Batterie aus, wenn sie entladen ist.
Sie benötigen folgende Gegenstände:
Austauschen der Batterie
1
2

5857-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
7
Wartung und Pflege des Fahrzeugs

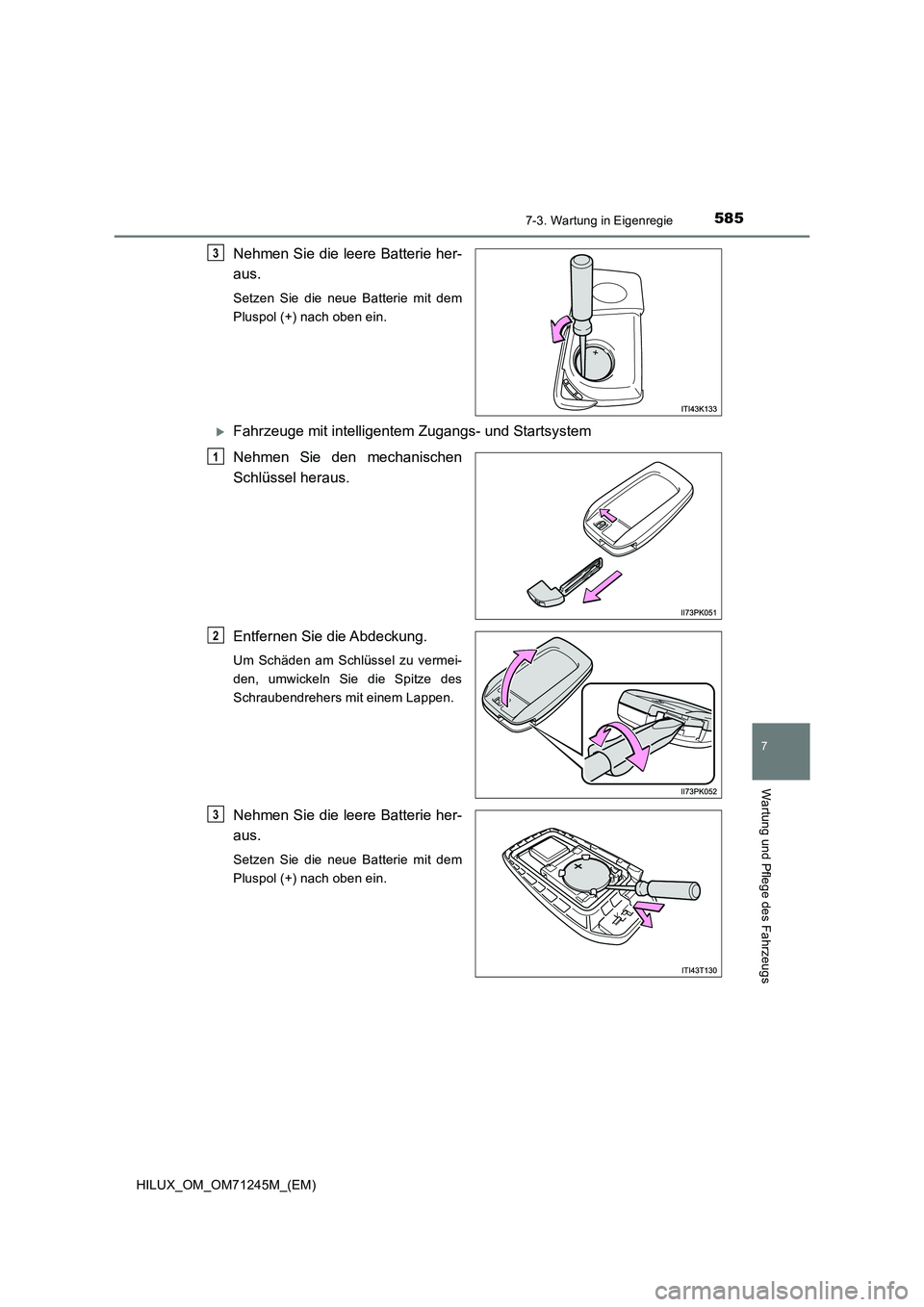

Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit dem
Pluspol (+) nach oben ein.
Fahrzeuge mit intelligentem Zugangs- und Startsystem
Nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit dem
Pluspol (+) nach oben ein.
3
1
2
3

5867-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)

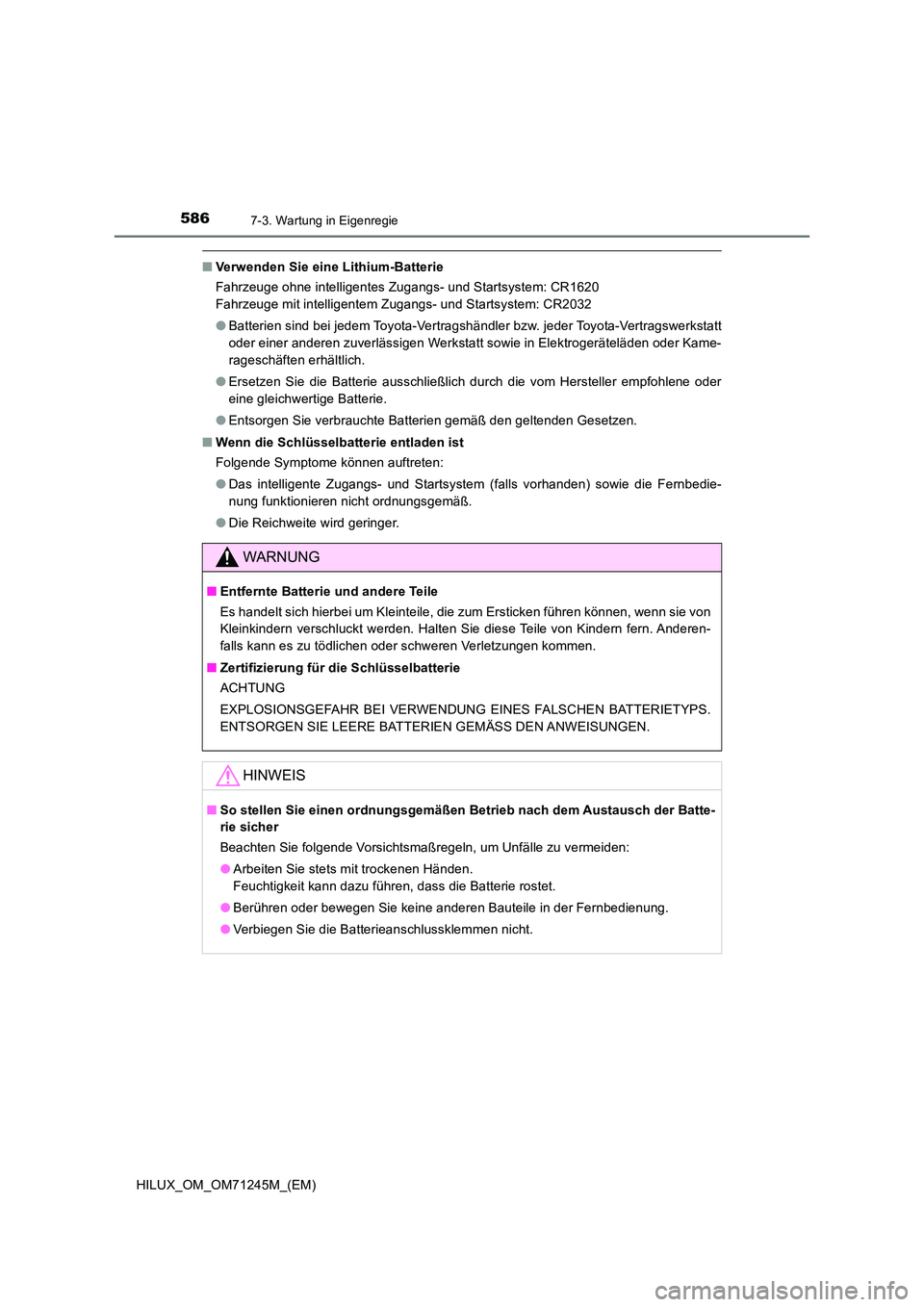

■Verwenden Sie eine Lithium-Batterie
Fahrzeuge ohne intelligentes Zugangs- und Startsystem: CR1620
Fahrzeuge mit intelligentem Zugangs- und Startsystem: CR2032
● Batterien sind bei jedem Toyota-Vertragshändler bzw. jeder Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt sowie in Elektrogeräteläden oder Kame-
rageschäften erhältlich.
● Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder
eine gleichwertige Batterie.
● Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
■ Wenn die Schlüsselbatterie entladen ist
Folgende Symptome können auftreten:
● Das intelligente Zugangs- und Startsystem (falls vorhanden) sowie die Fernbedie-
nung funktionieren nicht ordnungsgemäß.
● Die Reichweite wird geringer.
WARNUNG
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die zum Ersticken führen können, wenn sie von
Kleinkindern verschluckt werden. Halten Sie diese Teile von Kindern fern. Anderen-
falls kann es zu tödlichen oder schweren Verletzungen kommen.
■ Zertifizierung für die Schlüsselbatterie
ACHTUNG
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■ So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batte-
rie sicher
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden:
● Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
● Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
● Verbiegen Sie die Batterieanschlussklemmen nicht.

5877-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
7
Wartung und Pflege des Fahrzeugs

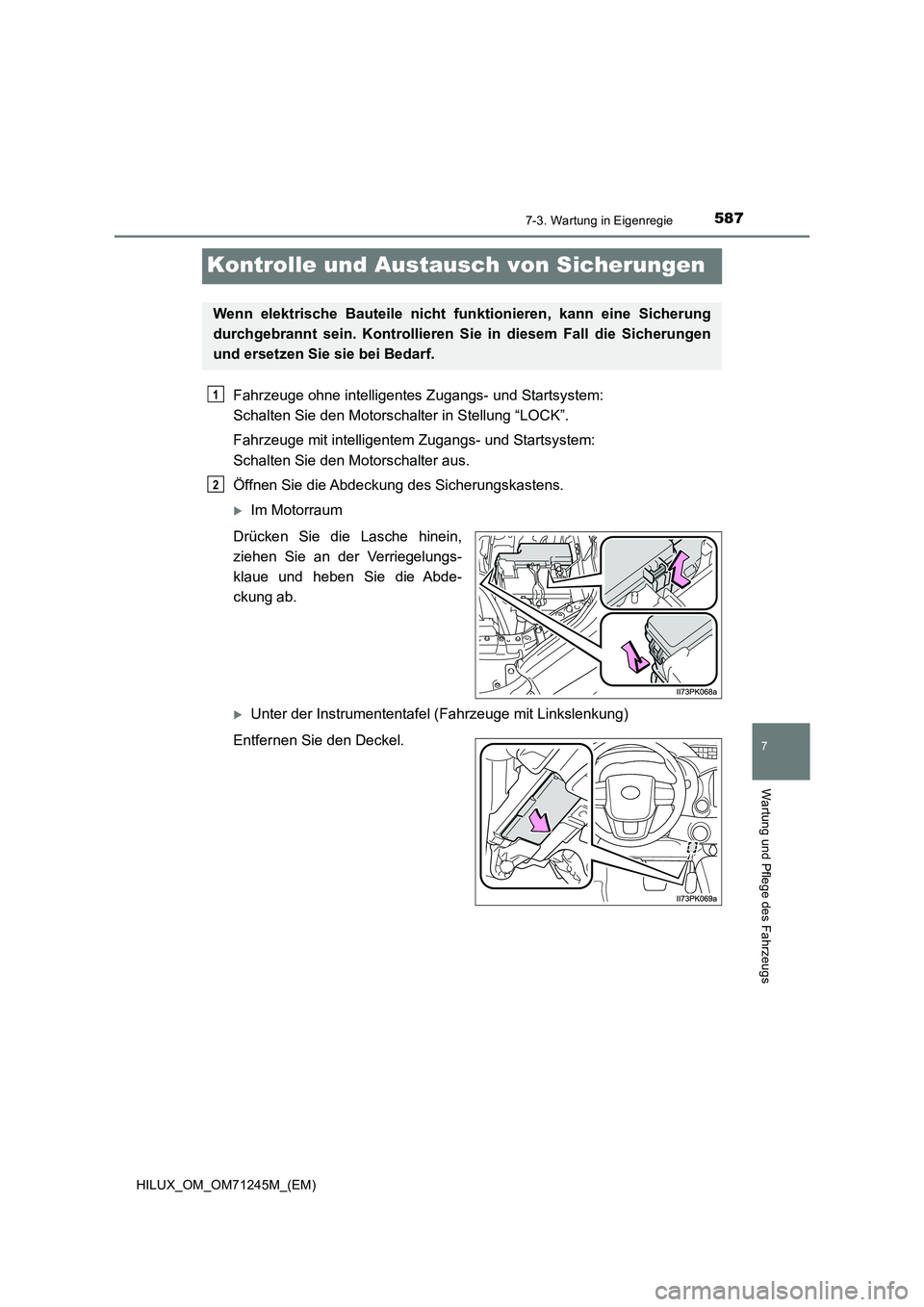

Kontrolle und Austausch von Sicherungen
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Schalten Sie den Motorschalter in Stellung “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Schalten Sie den Motorschalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
Im Motorraum
Drücken Sie die Lasche hinein,
ziehen Sie an der Verriegelungs-
klaue und heben Sie die Abde-
ckung ab.
Unter der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen
und ersetzen Sie sie bei Bedarf.
1
2

5887-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
Unter der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung (falls
vorhanden).
Entfernen Sie den Deckel.
Hinter der Instrumententafel (Fahrzeuge mit Linkslenkung)
Nehmen Sie das Handschuhfach
(S. 582) und den Deckel ab.
Hinter der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Nehmen Sie das Handschuhfach
(S. 582) und den Deckel ab.

5897-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
7
Wartung und Pflege des Fahrzeugs

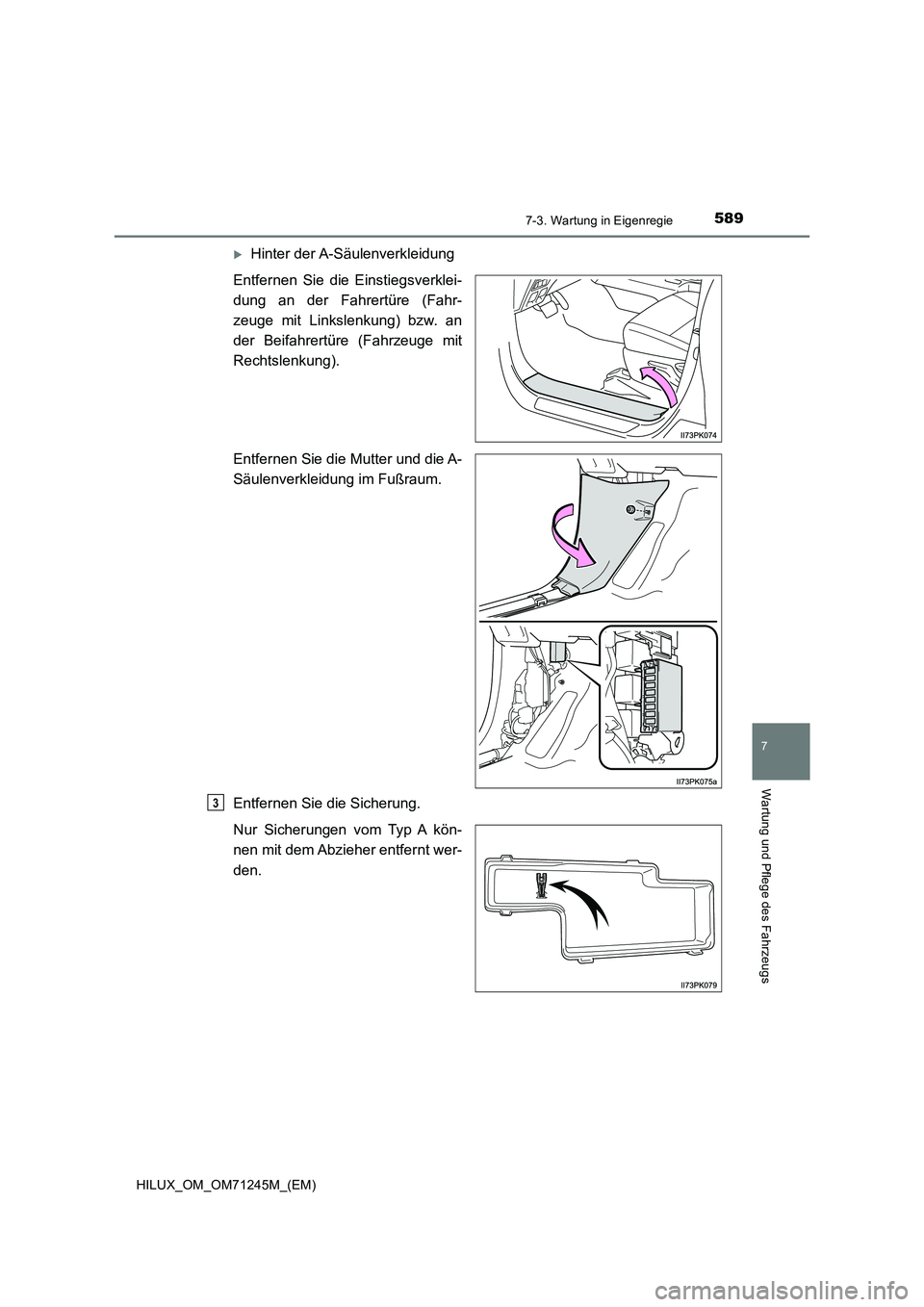

Hinter der A-Säulenverkleidung
Entfernen Sie die Einstiegsverklei-
dung an der Fahrertüre (Fahr-
zeuge mit Linkslenkung) bzw. an
der Beifahrertüre (Fahrzeuge mit
Rechtslenkung).
Entfernen Sie die Mutter und die A-
Säulenverkleidung im Fußraum.
Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A kön-
nen mit dem Abzieher entfernt wer-
den.
3

5907-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)

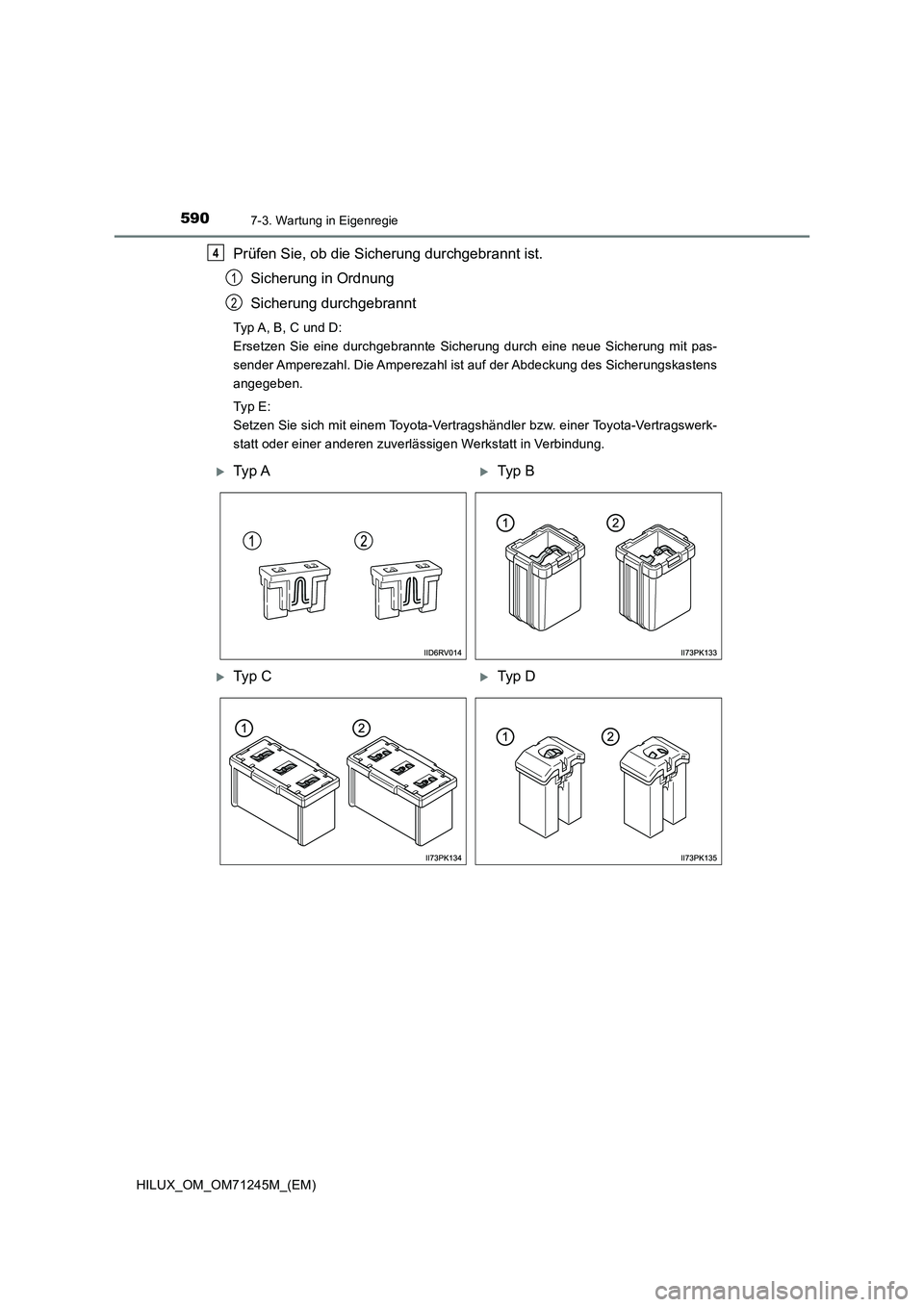

Prüfen Sie, ob die Sicherung durchgebrannt ist.
Sicherung in Ordnung
Sicherung durchgebrannt
Typ A, B, C und D:
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit pas-
sender Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens
angegeben.
Typ E :
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt in Verbindung.
4
1
2
Ty p ATyp B
Ty p CTyp D
