TOYOTA HILUX 2017 Manuale de Empleo (in Spanish)

681
9

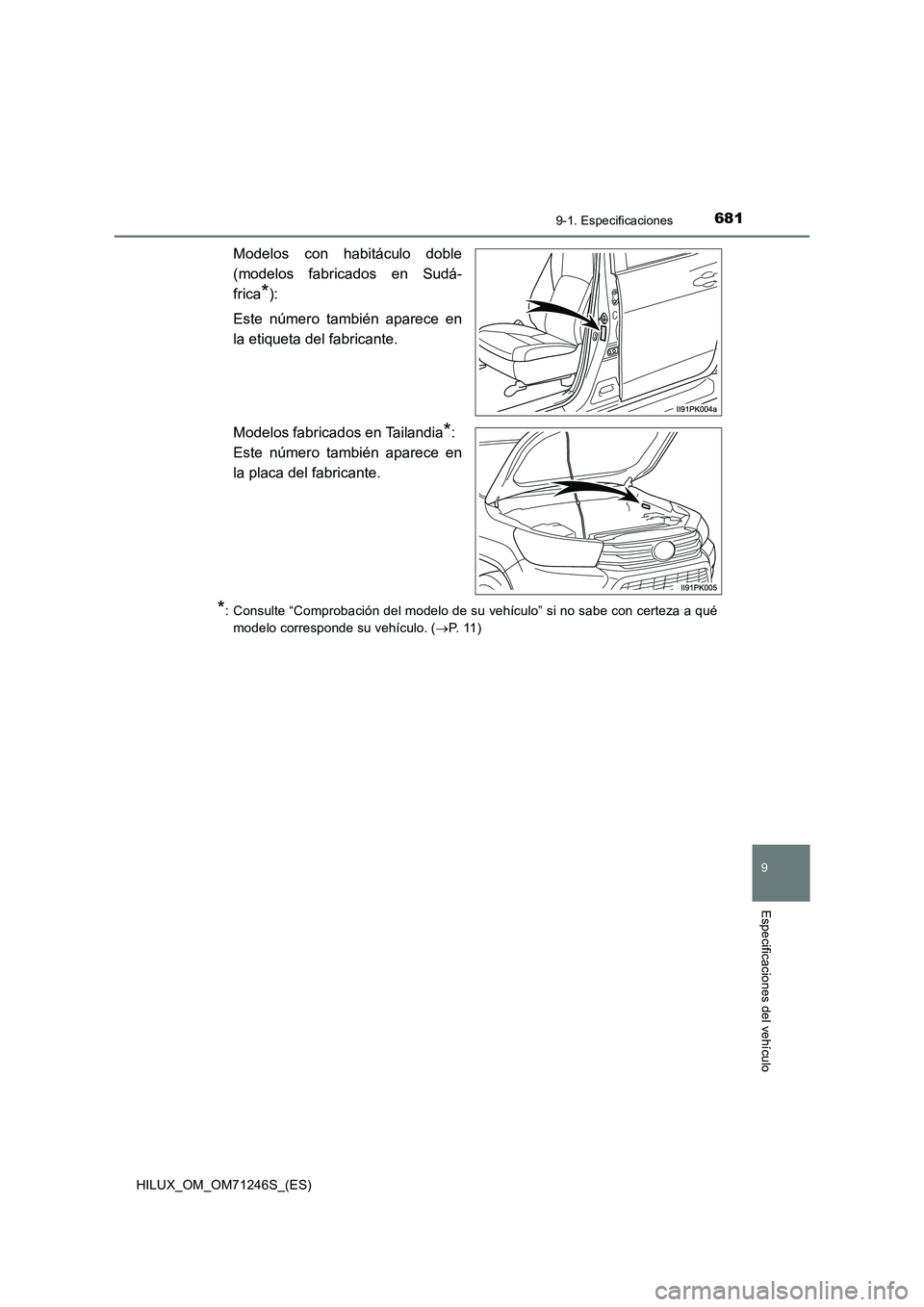

9-1. Especificaciones
Especificaciones del vehículo
HILUX_OM_OM71246S_(ES)
Modelos con habitáculo doble
(modelos fabricados en Sudá-
frica
*):
Este número también aparece en
la etiqueta del fabricante.
Modelos fabricados en Tailandia
*:
Este número también aparece en
la placa del fabricante.
*: Consulte “Comprobación del modelo de su vehículo” si no sabe con certeza a qué
modelo corresponde su vehículo. (P. 1 1 )

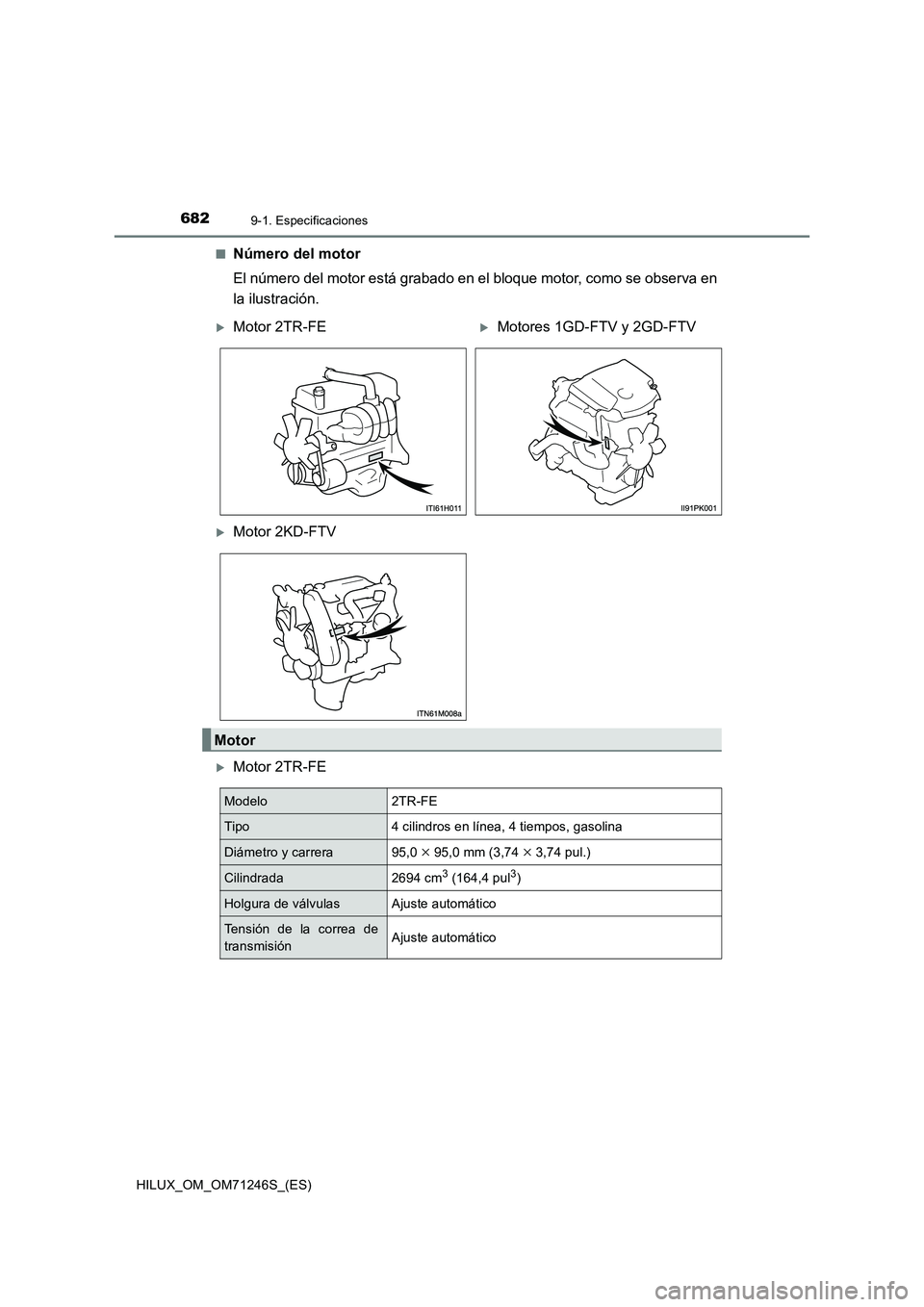

6829-1. Especificaciones
HILUX_OM_OM71246S_(ES)■
Número del motor
El número del motor está grabado en el bloque motor, como se observa en
la ilustración.
Motor 2TR-FE
Motor 2TR-FEMotores 1GD-FTV y 2GD-FTV
Motor 2KD-FTV
Motor
Modelo2TR-FE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Diámetro y carrera95,0  95,0 mm (3,74  3,74 pul.)
Cilindrada2694 cm3 (164,4 pul3)
Holgura de válvulasAjuste automático
Tensión de la correa de
transmisiónAjuste automático

683
9
9-1. Especificaciones
Especificaciones del vehículo
HILUX_OM_OM71246S_(ES)
Motor 1GD-FTV
Motor 2GD-FTV
Motor 2KD-FTV
Modelo1GD-FTV
Tipo4 cilindros en línea, 4 tiempos, diésel
(con turbocompresor)
Diámetro y carrera92,0  103,6 mm (3,62  4,08 pul.)
Cilindrada2755 cm3 (168,1 pul3)
Holgura de válvulasAjuste automático
Tensión de la correa de
transmisiónAjuste automático
Modelo2GD-FTV
Tipo4 cilindros en línea, 4 tiempos, diésel
(con turbocompresor)
Diámetro y carrera92,0  90,0 mm (3,62  3,54 pul.)
Cilindrada2393 cm3 (146,0 pul3)
Holgura de válvulasAjuste automático
Tensión de la correa de
transmisiónAjuste automático
Modelo2KD-FTV
Tipo4 cilindros en línea, 4 tiempos, diésel
(con turbocompresor)
Diámetro y carrera92,0  93,8 mm (3,62  3,69 pul.)
Cilindrada2494 cm3 (152,2 pul3)
Holgura de válvulas
(motor frío)Admisión: 0,20  0,30 mm (0,008  0,012 pul.)
Escape: 0,35  0,45 mm (0,014  0,018 pul.)
Tensión de la correa de
transmisiónAjuste automático

6849-1. Especificaciones
HILUX_OM_OM71246S_(ES)
Motor de gasolina
Motor diésel
Combustible
Tipo de combustibleSi ve este tipo de etiquetas de combustible en la gaso-
linera, utilice únicamente un combustible que tenga
una de las siguientes.

Solo gasolina sin plomo
Octanaje
Research91 o superior
Capacidad del depósito
de combustible
(Referencia)
80 L (21,1 gal., 17,6 gal.Ing.)
Tipo de combustibleSi ve este tipo de etiquetas de combustible en la gaso-
linera, utilice únicamente un combustible que tenga
una de las siguientes.

Área de la UE:
Combustible diésel conforme a la norma europea
EN590 o EN16734
Excepto área de la UE:
Solo combustible diésel
Solo Rusia:
Combustible diésel que cumpla con GOST R52368-
2005 (contenido máximo de azufre de 10 ppm)
Índice de cetano 48 o superior
Capacidad del depósito
de combustible
(Referencia)80 L (21,1 gal., 17,6 gal.Ing.)

685
9
9-1. Especificaciones
Especificaciones del vehículo
HILUX_OM_OM71246S_(ES)
Motor 2TR-FE (excepto para modelos que cumplen la norma EURO V*1)
*1: EURO V es una norma de emisiones. Si no está seguro de si su vehículo cumple
las normas pertinentes, póngase en contacto con un distribuidor o taller de repara-
ciones Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
*2: La capacidad de aceite de motor solo sirve como referencia a la hora de cambiarlo.
Caliente el motor y apáguelo; espere 5 minutos como mínimo y compruebe el nivel
de aceite con la varilla indicadora.
■
Elección del aceite de motor
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota). Utilice “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota) aprobado por Toyota o un aceite equivalente con el
grado y la viscosidad que se describen a continuación.
Grado del aceite:
0W-20, 5W-20, 5W-30 y 10W-30:
Aceite de motor multigrado API, grado SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “Resource-Conserving”, o ILSAC
15W-40 y 20W-50:
Aceite de motor multigrado grado API SL, SM o SN
Viscosidad recomendada (SAE):
Si utiliza aceite de motor SAE
10W-30 o de mayor viscosidad a
temperaturas extremadamente
bajas, podría resultar difícil arran-
car el motor; por eso se reco-
mienda utilizar aceite de motor
SAE 0W-20, 5W-20 o 5W-30.
Sistema de lubricación
Capacidad de aceite
(Drenaje y llenado  Referencia
*2)
Con filtro
Sin filtro5,6 L (5,9 qt., 4,9 qt.Ing.)
5,3 L (5,6 qt., 4,7 qt.Ing.)
Intervalo de temperatura previsto
antes del próximo cambio de aceite

6869-1. Especificaciones
HILUX_OM_OM71246S_(ES)
Viscosidad del aceite (para explicar este punto, consideremos el ejemplo
0W-20):
• La parte 0W de 0W-20 indica las propiedades necesarias del aceite
para el arranque en frío. Los aceites con valores más bajos delante de
la W facilitan el arranque del motor a bajas temperaturas.
• El 20 de 0W-20 indica la viscosidad característica del aceite cuando
está a temperatura alta. Un aceite de viscosidad superior (con una cifra
más alta) puede ser preferible si el vehículo circula a gran velocidad o
en situaciones de carga extrema.
Significado de las etiquetas del recipiente de aceite:
En algunos recipientes de aceite se incluyen una o las dos marcas regis-
tradas API para ayudarle a elegir el aceite que debe utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE SN”
indica la designación de calidad del
aceite según el American Petroleum
Institute (API).
Parte central: “SAE 0W-20” indica el
grado de viscosidad SAE.
Parte inferior: “Resource-Conser-
ving” significa que el aceite permite
ahorrar combustible y proteger el
medio ambiente.
Etiqueta de certificación ILSAC
La etiqueta de certificación ILSAC (International Lubricant Specification Advisory
Committee) aparece en la parte delantera del recipiente.
1
2

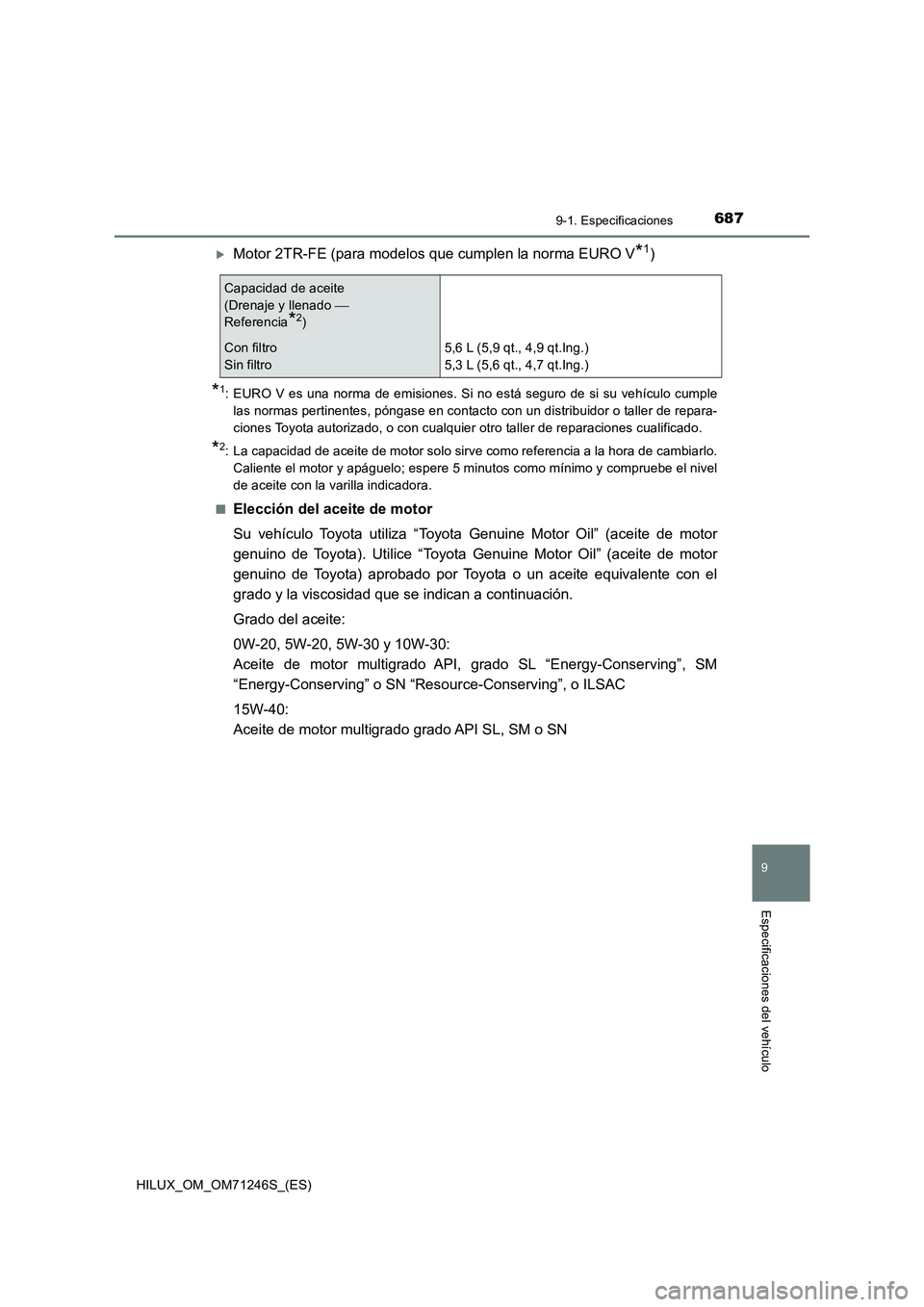

687
9
9-1. Especificaciones
Especificaciones del vehículo
HILUX_OM_OM71246S_(ES)
Motor 2TR-FE (para modelos que cumplen la norma EURO V*1)
*1: EURO V es una norma de emisiones. Si no está seguro de si su vehículo cumple
las normas pertinentes, póngase en contacto con un distribuidor o taller de repara-
ciones Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
*2: La capacidad de aceite de motor solo sirve como referencia a la hora de cambiarlo.
Caliente el motor y apáguelo; espere 5 minutos como mínimo y compruebe el nivel
de aceite con la varilla indicadora.
■
Elección del aceite de motor
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota). Utilice “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota) aprobado por Toyota o un aceite equivalente con el
grado y la viscosidad que se indican a continuación.
Grado del aceite:
0W-20, 5W-20, 5W-30 y 10W-30:
Aceite de motor multigrado API, grado SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “Resource-Conserving”, o ILSAC
15W-40:
Aceite de motor multigrado grado API SL, SM o SN
Capacidad de aceite
(Drenaje y llenado 
Referencia
*2)
Con filtro
Sin filtro5,6 L (5,9 qt., 4,9 qt.Ing.)
5,3 L (5,6 qt., 4,7 qt.Ing.)

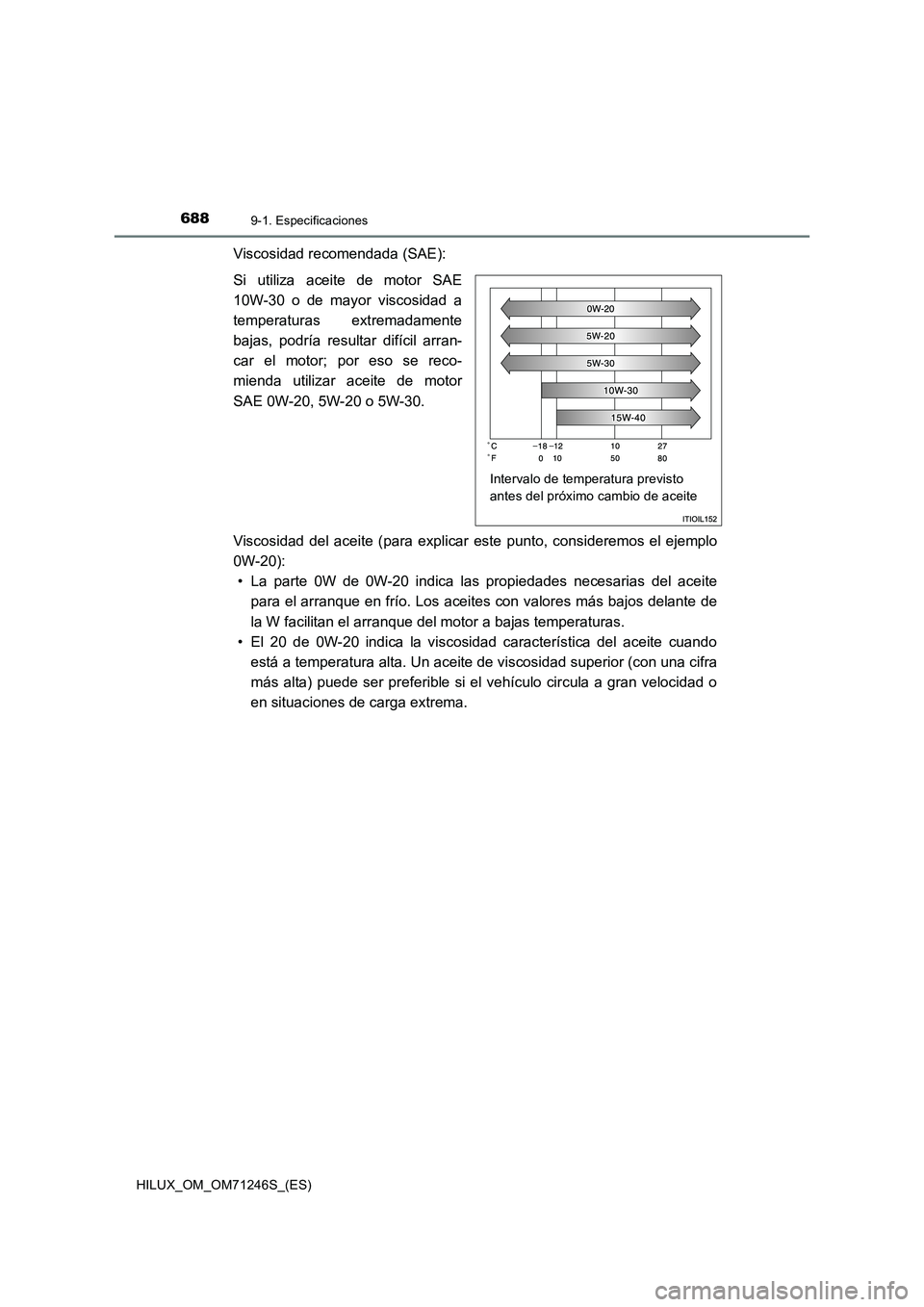

6889-1. Especificaciones
HILUX_OM_OM71246S_(ES)
Viscosidad recomendada (SAE):
Si utiliza aceite de motor SAE
10W-30 o de mayor viscosidad a
temperaturas extremadamente
bajas, podría resultar difícil arran-
car el motor; por eso se reco-
mienda utilizar aceite de motor
SAE 0W-20, 5W-20 o 5W-30.
Viscosidad del aceite (para explicar este punto, consideremos el ejemplo
0W-20):
• La parte 0W de 0W-20 indica las propiedades necesarias del aceite
para el arranque en frío. Los aceites con valores más bajos delante de
la W facilitan el arranque del motor a bajas temperaturas.
• El 20 de 0W-20 indica la viscosidad característica del aceite cuando
está a temperatura alta. Un aceite de viscosidad superior (con una cifra
más alta) puede ser preferible si el vehículo circula a gran velocidad o
en situaciones de carga extrema.
Intervalo de temperatura previsto
antes del próximo cambio de aceite

689
9
9-1. Especificaciones
Especificaciones del vehículo
HILUX_OM_OM71246S_(ES)
Significado de las etiquetas del recipiente de aceite:
En algunos recipientes de aceite, se incluyen una o las dos marcas regis-
tradas API para ayudarle a elegir el aceite que debe utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE SN”
indica la designación de calidad del
aceite según el American Petroleum
Institute (API).
Parte central: “SAE 0W-20” indica el
grado de viscosidad SAE.
Parte inferior: “Resource-Conser-
ving” significa que el aceite permite
ahorrar combustible y proteger el
medio ambiente.
Etiqueta de certificación ILSAC
La etiqueta de certificación ILSAC (International Lubricant Specification Advisory
Committee) aparece en la parte delantera del recipiente.
1
2

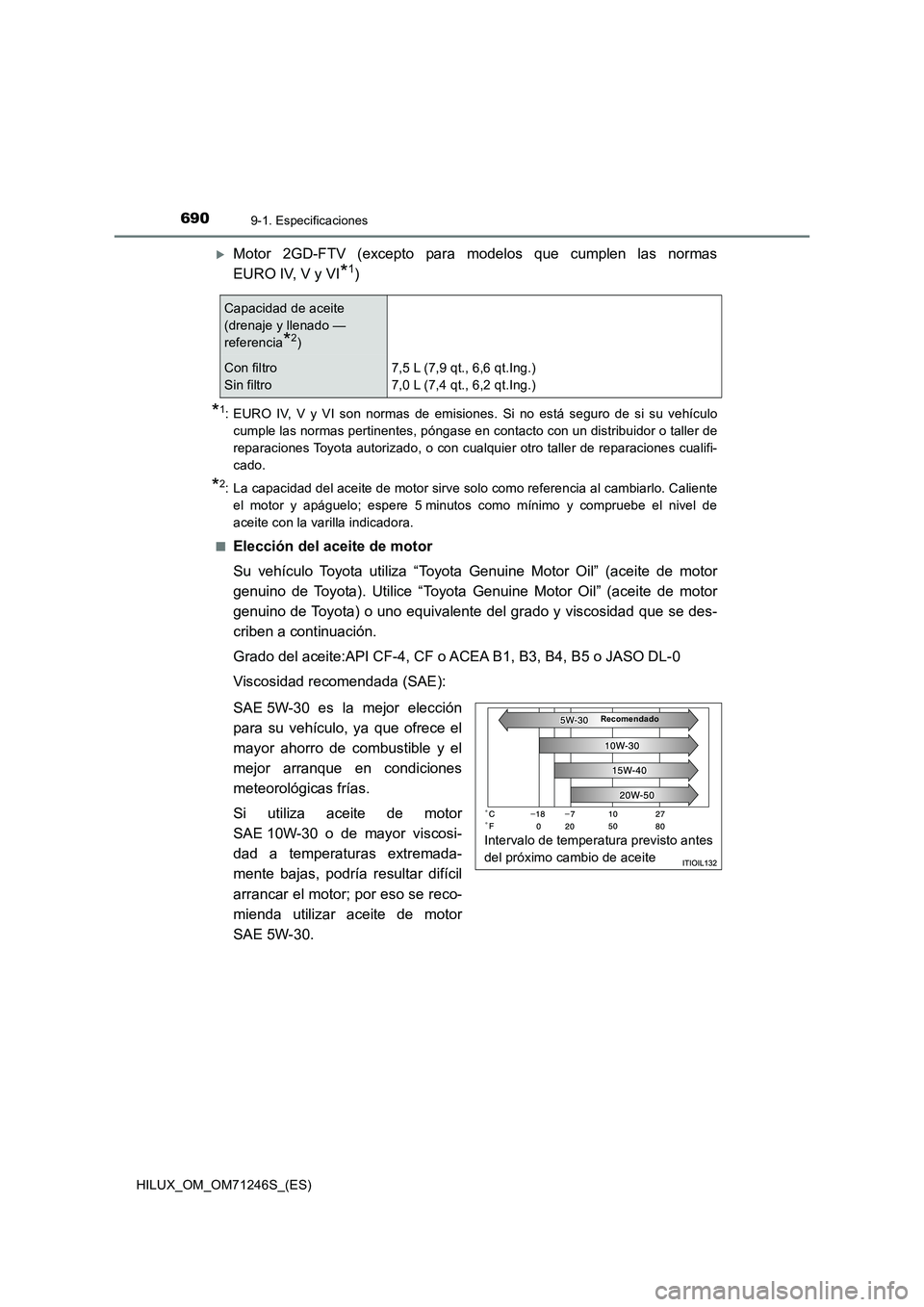

6909-1. Especificaciones
HILUX_OM_OM71246S_(ES)
Motor 2GD-FTV (excepto para modelos que cumplen las normas
EURO IV, V y VI
*1)
*1: EURO IV, V y VI son normas de emisiones. Si no está seguro de si su vehículo
cumple las normas pertinentes, póngase en contacto con un distribuidor o taller de
reparaciones Toyota autorizado, o con cualquier otro taller de reparaciones cualifi-
cado.
*2: La capacidad del aceite de motor sirve solo como referencia al cambiarlo. Caliente
el motor y apáguelo; espere 5 minutos como mínimo y compruebe el nivel de
aceite con la varilla indicadora.
■
Elección del aceite de motor
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota). Utilice “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota) o uno equivalente del grado y viscosidad que se des-
criben a continuación.
Grado del aceite:API CF-4, CF o ACEA B1, B3, B4, B5 o JASO DL-0
Viscosidad recomendada (SAE):
SAE 5W-30 es la mejor elección
para su vehículo, ya que ofrece el
mayor ahorro de combustible y el
mejor arranque en condiciones
meteorológicas frías.
Si utiliza aceite de motor
SAE 10W-30 o de mayor viscosi-
dad a temperaturas extremada-
mente bajas, podría resultar difícil
arrancar el motor; por eso se reco-
mienda utilizar aceite de motor
SAE 5W-30.
Capacidad de aceite
(drenaje y llenado —
referencia
*2)
Con filtro
Sin filtro7,5 L (7,9 qt., 6,6 qt.Ing.)
7,0 L (7,4 qt., 6,2 qt.Ing.)
Recomendado
Intervalo de temperatura previsto antes
del próximo cambio de aceite
