3414-5. Utilisation des systèmes d’aide à la conduite
4
Conduite

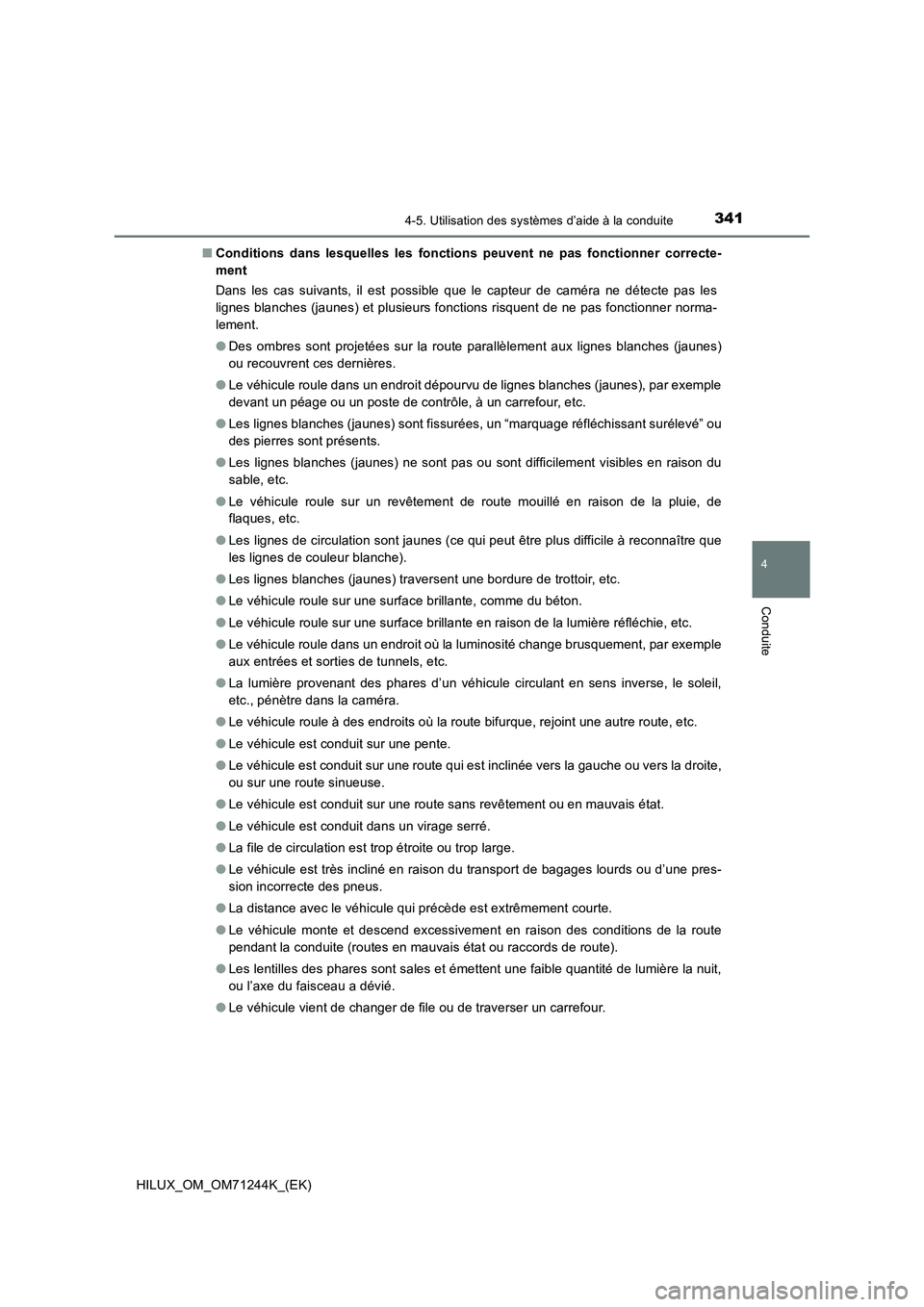

HILUX_OM_OM71244K_(EK)■Conditions dans lesquelles les fonctions peuvent ne pas fonctionner correcte-
ment
Dans les cas suivants, il est possible que le capteur de caméra ne détecte pas les
lignes blanches (jaunes) et plusieurs fonctions risquent de ne pas fonctionner norma-
lement.
●Des ombres sont projetées sur la route parallèlement aux lignes blanches (jaunes)
ou recouvrent ces dernières.
●Le véhicule roule dans un endroit dépourvu de lignes blanches (jaunes), par exemple
devant un péage ou un poste de contrôle, à un carrefour, etc.
●Les lignes blanches (jaunes) sont fissurées, un “marquage réfléchissant surélevé” ou
des pierres sont présents.
●Les lignes blanches (jaunes) ne sont pas ou sont difficilement visibles en raison du
sable, etc.
●Le véhicule roule sur un revêtement de route mouillé en raison de la pluie, de
flaques, etc.
●Les lignes de circulation sont jaunes (ce qui peut être plus difficile à reconnaître que
les lignes de couleur blanche).
●Les lignes blanches (jaunes) traversent une bordure de trottoir, etc.
●Le véhicule roule sur une surface brillante, comme du béton.
●Le véhicule roule sur une surface brillante en raison de la lumière réfléchie, etc.
●Le véhicule roule dans un endroit où la luminosité change brusquement, par exemple
aux entrées et sorties de tunnels, etc.
●La lumière provenant des phares d’un véhicule circulant en sens inverse, le soleil,
etc., pénètre dans la caméra.
●Le véhicule roule à des endroits où la route bifurque, rejoint une autre route, etc.
●Le véhicule est conduit sur une pente.
●Le véhicule est conduit sur une route qui est inclinée vers la gauche ou vers la droite,
ou sur une route sinueuse.
●Le véhicule est conduit sur une route sans revêtement ou en mauvais état.
●Le véhicule est conduit dans un virage serré.
●La file de circulation est trop étroite ou trop large.
●Le véhicule est très incliné en raison du transport de bagages lourds ou d’une pres-
sion incorrecte des pneus.
●La distance avec le véhicule qui précède est extrêmement courte.
●Le véhicule monte et descend excessivement en raison des conditions de la route
pendant la conduite (routes en mauvais état ou raccords de route).
●Les lentilles des phares sont sales et émettent une faible quantité de lumière la nuit,
ou l’axe du faisceau a dévié.
●Le véhicule vient de changer de file ou de traverser un carrefour.

3424-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71244K_(EK)

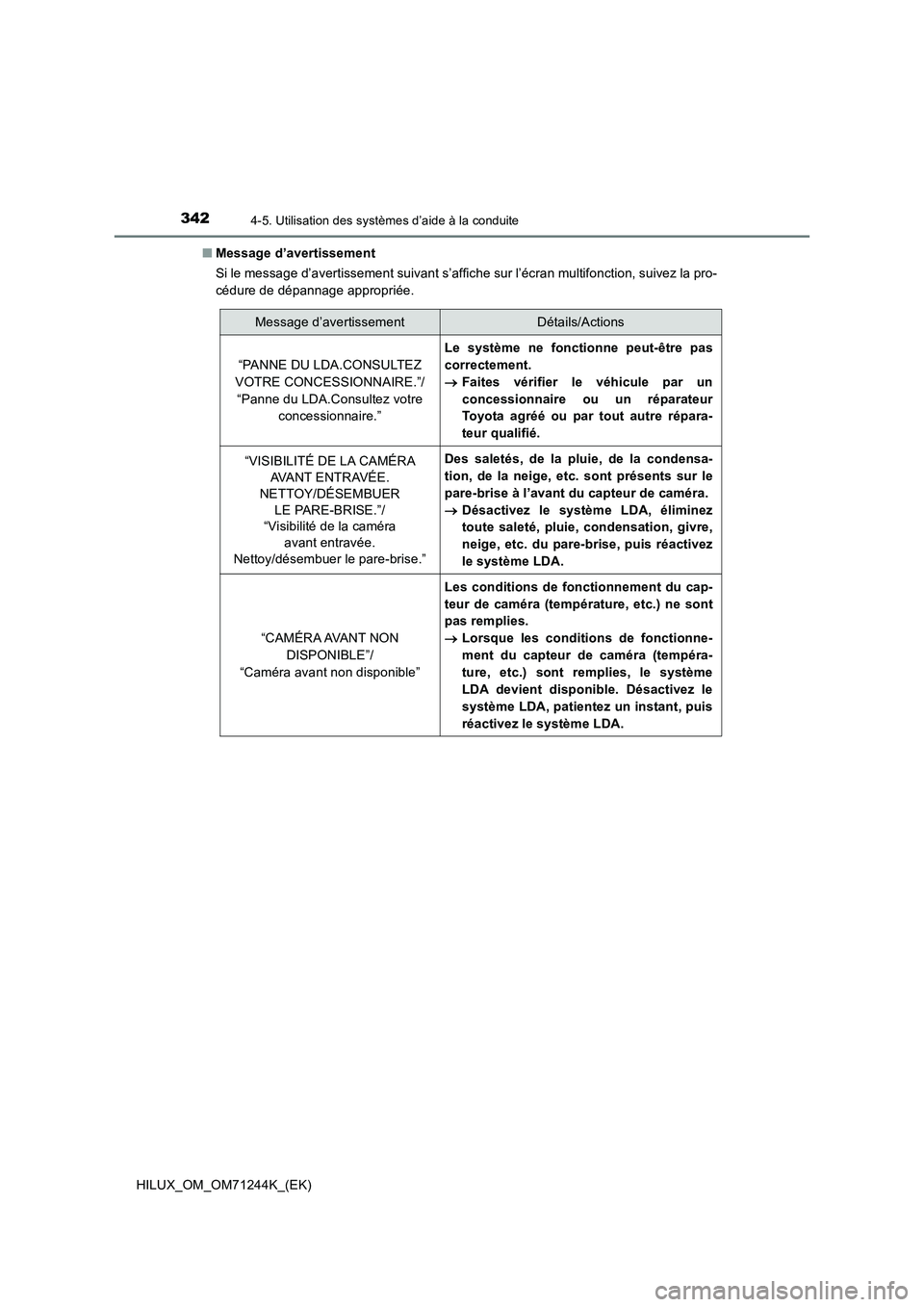

■ Message d’avertissement
Si le message d’avertissement suivant s’affiche sur l’écran multifonction, suivez la pro-
cédure de dépannage appropriée.
Message d’avertissementDétails/Actions
“PANNE DU LDA.CONSULTEZ
VOTRE CONCESSIONNAIRE.”/
“Panne du LDA.Consultez votre
concessionnaire.”
Le système ne fonctionne peut-être pas
correctement.
 Faites vérifier le véhicule par un
concessionnaire ou un réparateur
Toyota agréé ou par tout autre répara-
teur qualifié.
“VISIBILITÉ DE LA CAMÉRA
AVANT ENTRAVÉE.
NETTOY/DÉSEMBUER
LE PARE-BRISE.”/
“Visibilité de la caméra
avant entravée.
Nettoy/désembuer le pare-brise.”
Des saletés, de la pluie, de la condensa-
tion, de la neige, etc. sont présents sur le
pare-brise à l’avant du capteur de caméra.
 Désactivez le système LDA, éliminez
toute saleté, pluie, condensation, givre,
neige, etc. du pare-brise, puis réactivez
le système LDA.
“CAMÉRA AVANT NON
DISPONIBLE”/
“Caméra avant non disponible”
Les conditions de fonctionnement du cap-
teur de caméra (température, etc.) ne sont
pas remplies.
 Lorsque les conditions de fonctionne-
ment du capteur de caméra (tempéra-
ture, etc.) sont remplies, le système
LDA devient disponible. Désactivez le
système LDA, patientez un instant, puis
réactivez le système LDA.

3434-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
HILUX_OM_OM71244K_(EK)
Si un autre message d’avertissement apparaît, suivez les instructions qui s’affichent à
l’écran.
“LDA INDISPONIBLE”/
“LDA indisponible”
Le système LDA est temporairement
annulé en raison d’un dysfonctionnement
dans un capteur autre que le capteur de
caméra.
 Désactivez le système LDA et suivez les
procédures de dépannage appropriées
pour le message d’avertissement.
Ensuite, conduisez le véhicule pendant
quelques instants, puis réactivez le sys-
tème LDA.
“LDA INDISPONIBLE EN-DES-
SOUS D’ENVIRON 50km/h”/
“LDA indisponible en-dessous
d’environ 50 km/h”
Le système LDA ne peut pas être utilisé
car la vitesse du véhicule est inférieure à
50 km/h (32 mph) environ.
 Conduisez le véhicule à une vitesse
égale ou supérieure à 50 km/h (32 mph)
environ.
“LDA INDISPONIBLE EN-DES-
SOUS D’ENVIRON 32MPH”/
“LDA indisponible en-dessous
d’environ 32 MPH”
“LDA INDISPONIBLE À LA
VITESSE ACTUELLE”/
“LDA indisponible à la vitesse
actuelle”
Le système LDA ne peut pas être utilisé
car la vitesse du véhicule est trop élevée.
 Réduisez la vitesse du véhicule.
Message d’avertissementDétails/Actions

3444-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71244K_(EK)

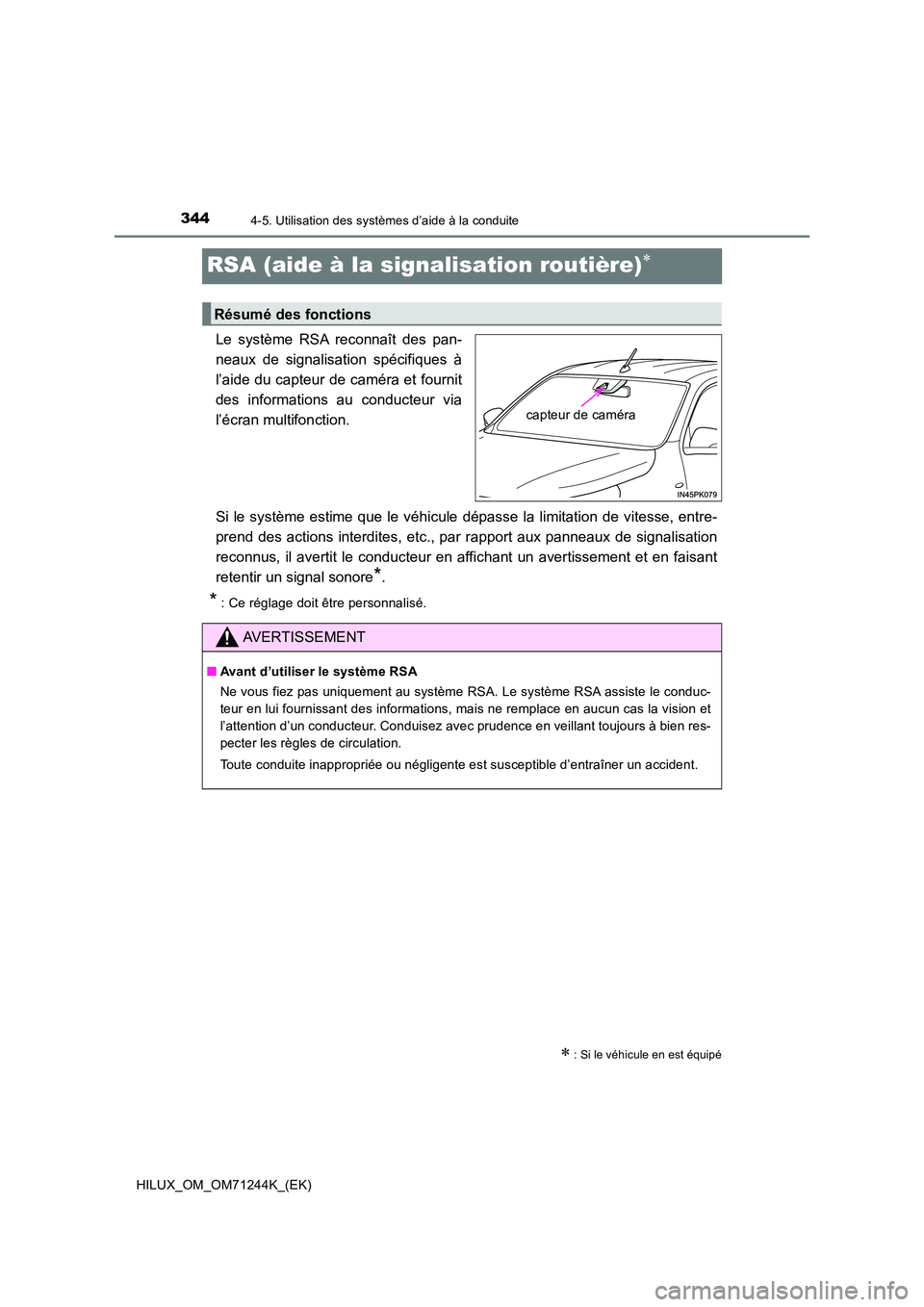

RSA (aide à la signalisation routière)
Le système RSA reconnaît des pan-
neaux de signalisation spécifiques à
l’aide du capteur de caméra et fournit
des informations au conducteur via
l’écran multifonction.
Si le système estime que le véhicule dépasse la limitation de vitesse, entre-
prend des actions interdites, etc., par rapport aux panneaux de signalisation
reconnus, il avertit le conducteur en affichant un avertissement et en faisant
retentir un signal sonore*.
* : Ce réglage doit être personnalisé.
 : Si le véhicule en est équipé
Résumé des fonctions
capteur de caméra
AVERTISSEMENT
■ Avant d’utiliser le système RSA
Ne vous fiez pas uniquement au système RSA. Le système RSA assiste le conduc-
teur en lui fournissant des informations, mais ne remplace en aucun cas la vision et
l’attention d’un conducteur. Conduisez avec prudence en veillant toujours à bien res-
pecter les règles de circulation.
Toute conduite inappropriée ou négligente est susceptible d’entraîner un accident.

3454-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
HILUX_OM_OM71244K_(EK)

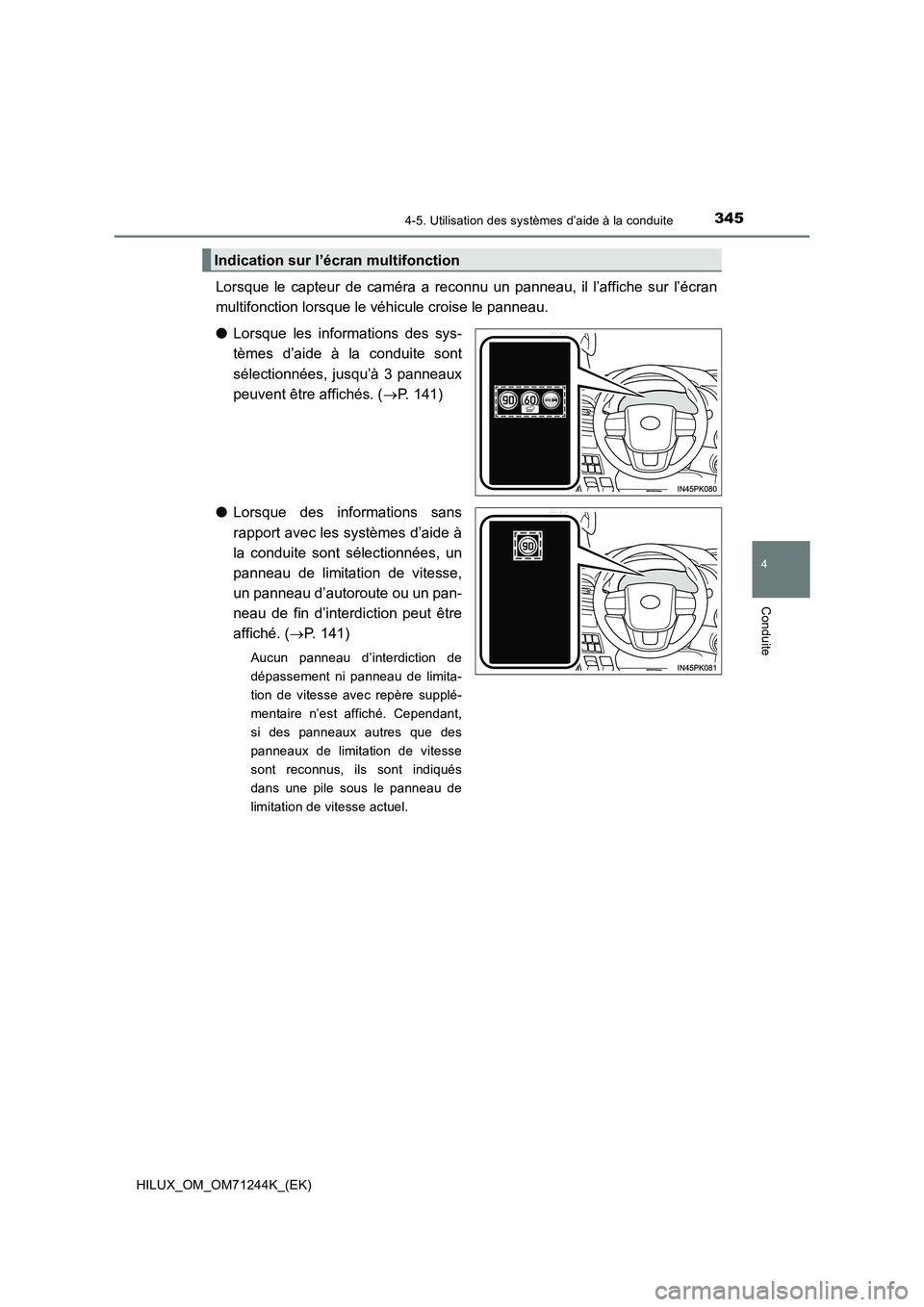

Lorsque le capteur de caméra a reconnu un panneau, il l’affiche sur l’écran
multifonction lorsque le véhicule croise le panneau.
●Lorsque les informations des sys-
tèmes d’aide à la conduite sont
sélectionnées, jusqu’à 3 panneaux
peuvent être affichés. (P. 141)
●Lorsque des informations sans
rapport avec les systèmes d’aide à
la conduite sont sélectionnées, un
panneau de limitation de vitesse,
un panneau d’autoroute ou un pan-
neau de fin d’interdiction peut être
affiché. (P. 141)
Aucun panneau d’interdiction de
dépassement ni panneau de limita-
tion de vitesse avec repère supplé-
mentaire n’est affiché. Cependant,
si des panneaux autres que des
panneaux de limitation de vitesse
sont reconnus, ils sont indiqués
dans une pile sous le panneau de
limitation de vitesse actuel.
Indication sur l’écran multifonction

3464-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71244K_(EK)

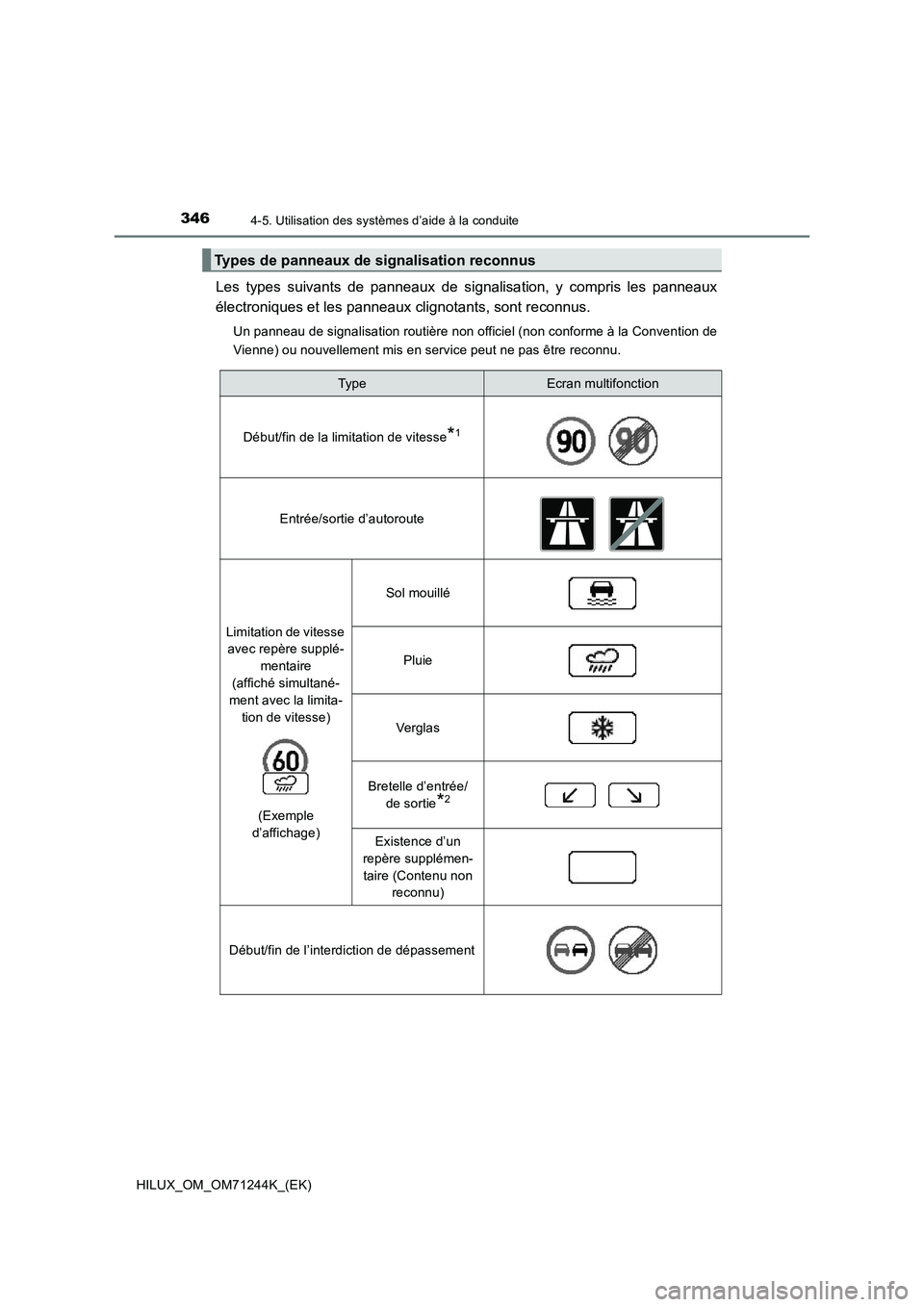

Les types suivants de panneaux de signalisation, y compris les panneaux
électroniques et les panneaux clignotants, sont reconnus.
Un panneau de signalisation routière non officiel (non conforme à la Convention de
Vienne) ou nouvellement mis en service peut ne pas être reconnu.
Types de panneaux de signalisation reconnus
Typ eEcran multifonction
Début/fin de la limitation de vitesse*1
Entrée/sortie d’autoroute
Limitation de vitesse
avec repère supplé-
mentaire
(affiché simultané-
ment avec la limita-
tion de vitesse)
(Exemple
d’affichage)
Sol mouillé
Pluie
Ve r g l a s
Bretelle d’entrée/
de sortie
*2
Existence d’un
repère supplémen-
taire (Contenu non
reconnu)
Début/fin de l’interdiction de dépassement

3474-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
HILUX_OM_OM71244K_(EK)

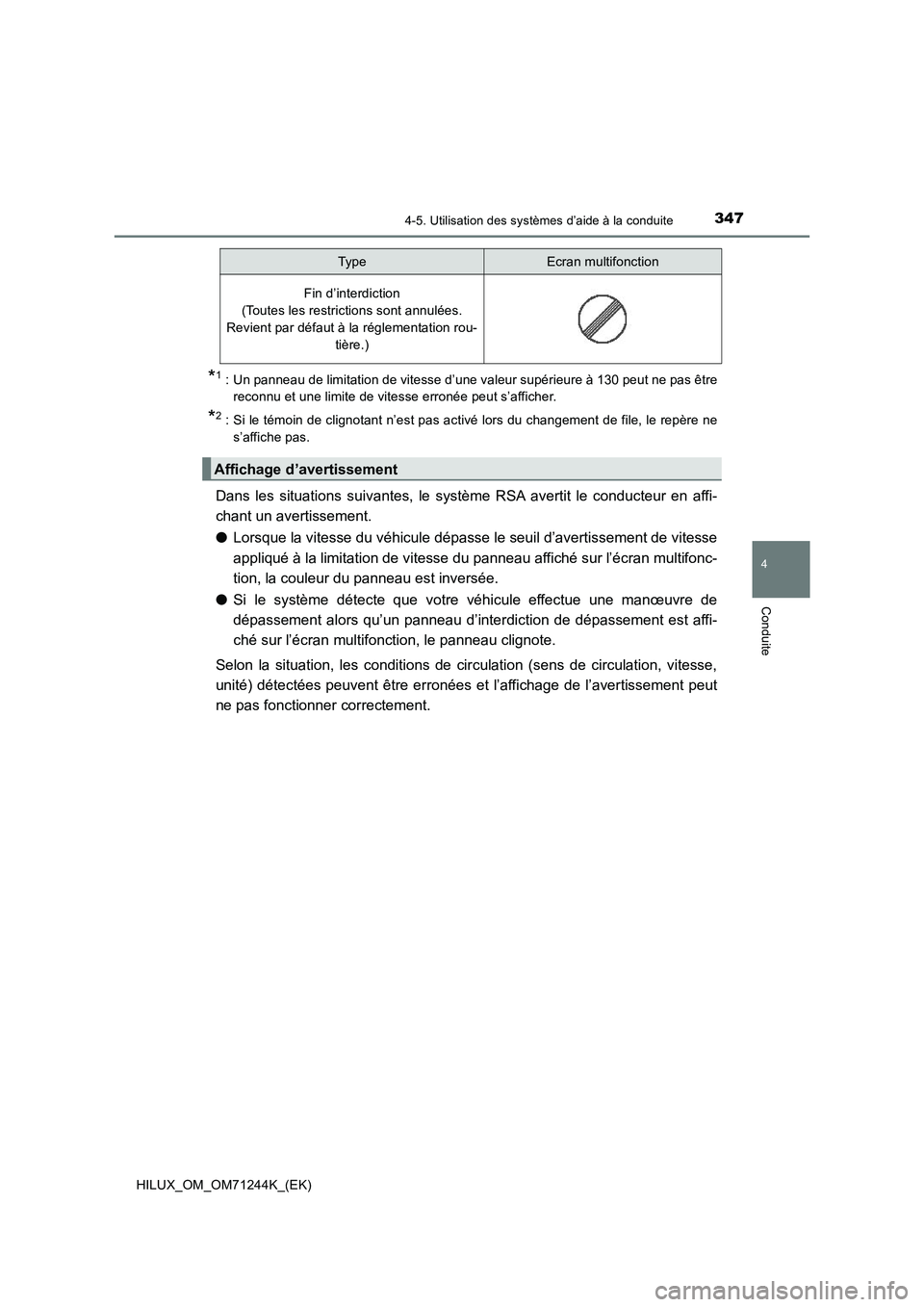

*1 : Un panneau de limitation de vitesse d’une valeur supérieure à 130 peut ne pas être
reconnu et une limite de vitesse erronée peut s’afficher.
*2 : Si le témoin de clignotant n’est pas activé lors du changement de file, le repère ne
s’affiche pas.
Dans les situations suivantes, le système RSA avertit le conducteur en affi-
chant un avertissement.
●Lorsque la vitesse du véhicule dépasse le seuil d’avertissement de vitesse
appliqué à la limitation de vitesse du panneau affiché sur l’écran multifonc-
tion, la couleur du panneau est inversée.
●Si le système détecte que votre véhicule effectue une manœuvre de
dépassement alors qu’un panneau d’interdiction de dépassement est affi-
ché sur l’écran multifonction, le panneau clignote.
Selon la situation, les conditions de circulation (sens de circulation, vitesse,
unité) détectées peuvent être erronées et l’affichage de l’avertissement peut
ne pas fonctionner correctement.
Fin d’interdiction
(Toutes les restrictions sont annulées.
Revient par défaut à la réglementation rou-
tière.)
Affichage d’avertissement
Typ eEcran multifonction

3484-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71244K_(EK)

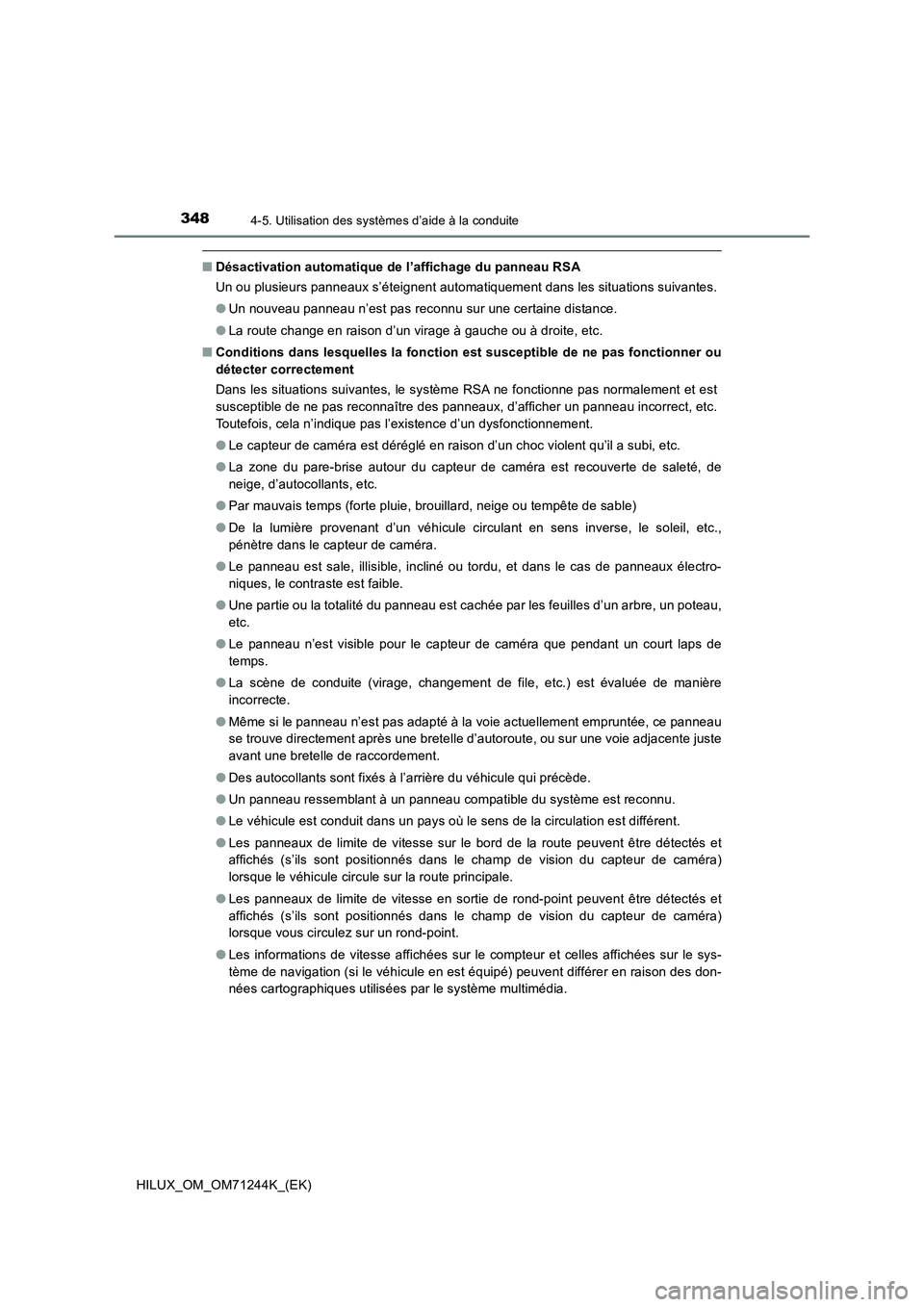

■Désactivation automatique de l’affichage du panneau RSA
Un ou plusieurs panneaux s’éteignent automatiquement dans les situations suivantes.
●Un nouveau panneau n’est pas reconnu sur une certaine distance.
●La route change en raison d’un virage à gauche ou à droite, etc.
■Conditions dans lesquelles la fonction est susceptible de ne pas fonctionner ou
détecter correctement
Dans les situations suivantes, le système RSA ne fonctionne pas normalement et est
susceptible de ne pas reconnaître des panneaux, d’afficher un panneau incorrect, etc.
Toutefois, cela n’indique pas l’existence d’un dysfonctionnement.
●Le capteur de caméra est déréglé en raison d’un choc violent qu’il a subi, etc.
●La zone du pare-brise autour du capteur de caméra est recouverte de saleté, de
neige, d’autocollants, etc.
●Par mauvais temps (forte pluie, brouillard, neige ou tempête de sable)
●De la lumière provenant d’un véhicule circulant en sens inverse, le soleil, etc.,
pénètre dans le capteur de caméra.
●Le panneau est sale, illisible, incliné ou tordu, et dans le cas de panneaux électro-
niques, le contraste est faible.
●Une partie ou la totalité du panneau est cachée par les feuilles d’un arbre, un poteau,
etc.
●Le panneau n’est visible pour le capteur de caméra que pendant un court laps de
temps.
●La scène de conduite (virage, changement de file, etc.) est évaluée de manière
incorrecte.
●Même si le panneau n’est pas adapté à la voie actuellement empruntée, ce panneau
se trouve directement après une bretelle d’autoroute, ou sur une voie adjacente juste
avant une bretelle de raccordement.
●Des autocollants sont fixés à l’arrière du véhicule qui précède.
●Un panneau ressemblant à un panneau compatible du système est reconnu.
●Le véhicule est conduit dans un pays où le sens de la circulation est différent.
●Les panneaux de limite de vitesse sur le bord de la route peuvent être détectés et
affichés (s’ils sont positionnés dans le champ de vision du capteur de caméra)
lorsque le véhicule circule sur la route principale.
●Les panneaux de limite de vitesse en sortie de rond-point peuvent être détectés et
affichés (s’ils sont positionnés dans le champ de vision du capteur de caméra)
lorsque vous circulez sur un rond-point.
●Les informations de vitesse affichées sur le compteur et celles affichées sur le sys-
tème de navigation (si le véhicule en est équipé) peuvent différer en raison des don-
nées cartographiques utilisées par le système multimédia.

3494-5. Utilisation des systèmes d’aide à la conduite
4
Conduite

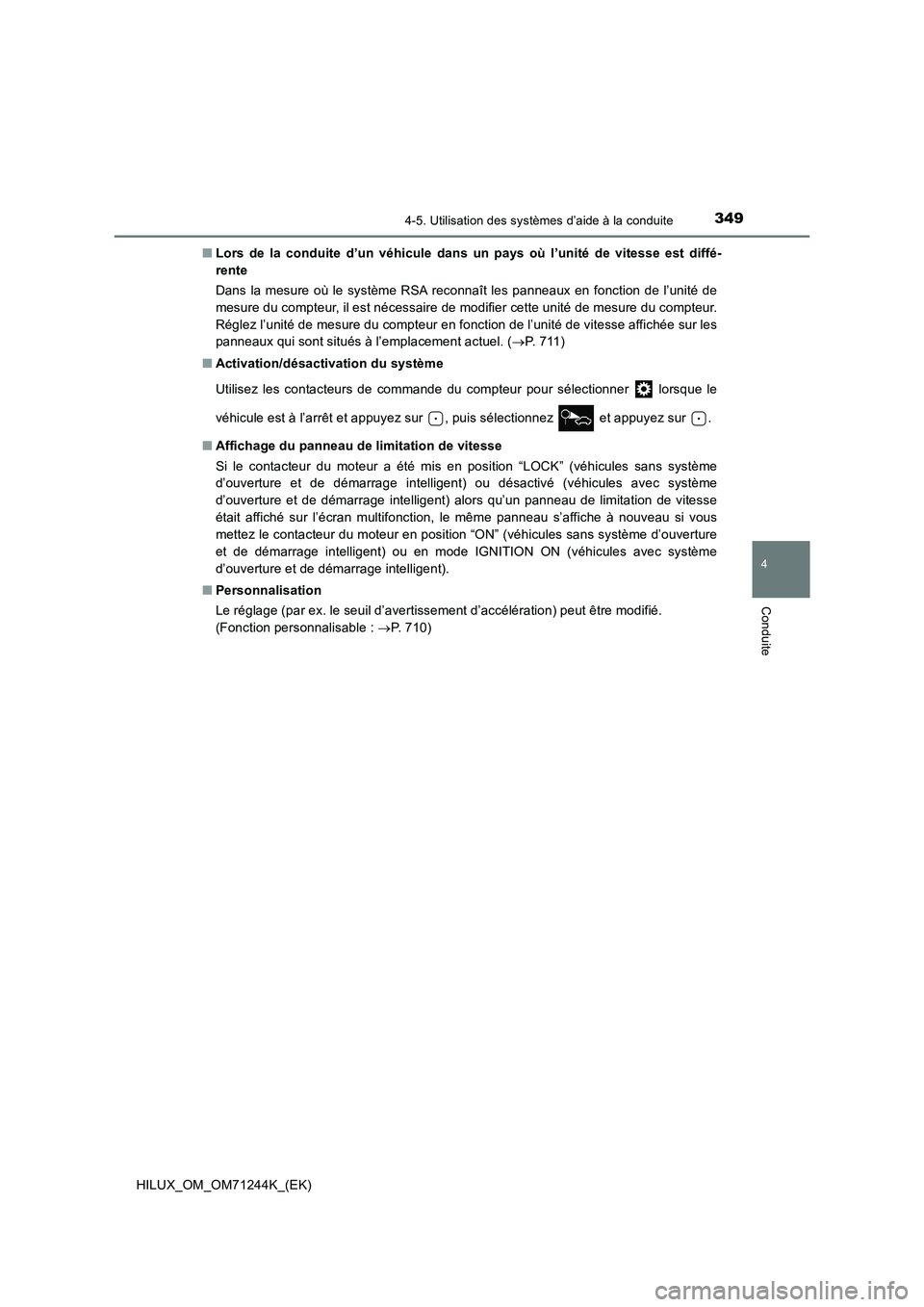

HILUX_OM_OM71244K_(EK)■Lors de la conduite d’un véhicule dans un pays où l’unité de vitesse est diffé-
rente
Dans la mesure où le système RSA reconnaît les panneaux en fonction de l’unité de
mesure du compteur, il est nécessaire de modifier cette unité de mesure du compteur.
Réglez l’unité de mesure du compteur en fonction de l’unité de vitesse affichée sur les
panneaux qui sont situés à l’emplacement actuel. (P. 7 1 1 )
■Activation/désactivation du système
Utilisez les contacteurs de commande du compteur pour sélectionner lorsque le
véhicule est à l’arrêt et appuyez sur , puis sélectionnez et appuyez sur .
■Affichage du panneau de limitation de vitesse
Si le contacteur du moteur a été mis en position “LOCK” (véhicules sans système
d’ouverture et de démarrage intelligent) ou désactivé (véhicules avec système
d’ouverture et de démarrage intelligent) alors qu’un panneau de limitation de vitesse
était affiché sur l’écran multifonction, le même panneau s’affiche à nouveau si vous
mettez le contacteur du moteur en position “ON” (véhicules sans système d’ouverture
et de démarrage intelligent) ou en mode IGNITION ON (véhicules avec système
d’ouverture et de démarrage intelligent).
■Personnalisation
Le réglage (par ex. le seuil d’avertissement d’accélération) peut être modifié.
(Fonction personnalisable : P. 710)

3504-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71244K_(EK)

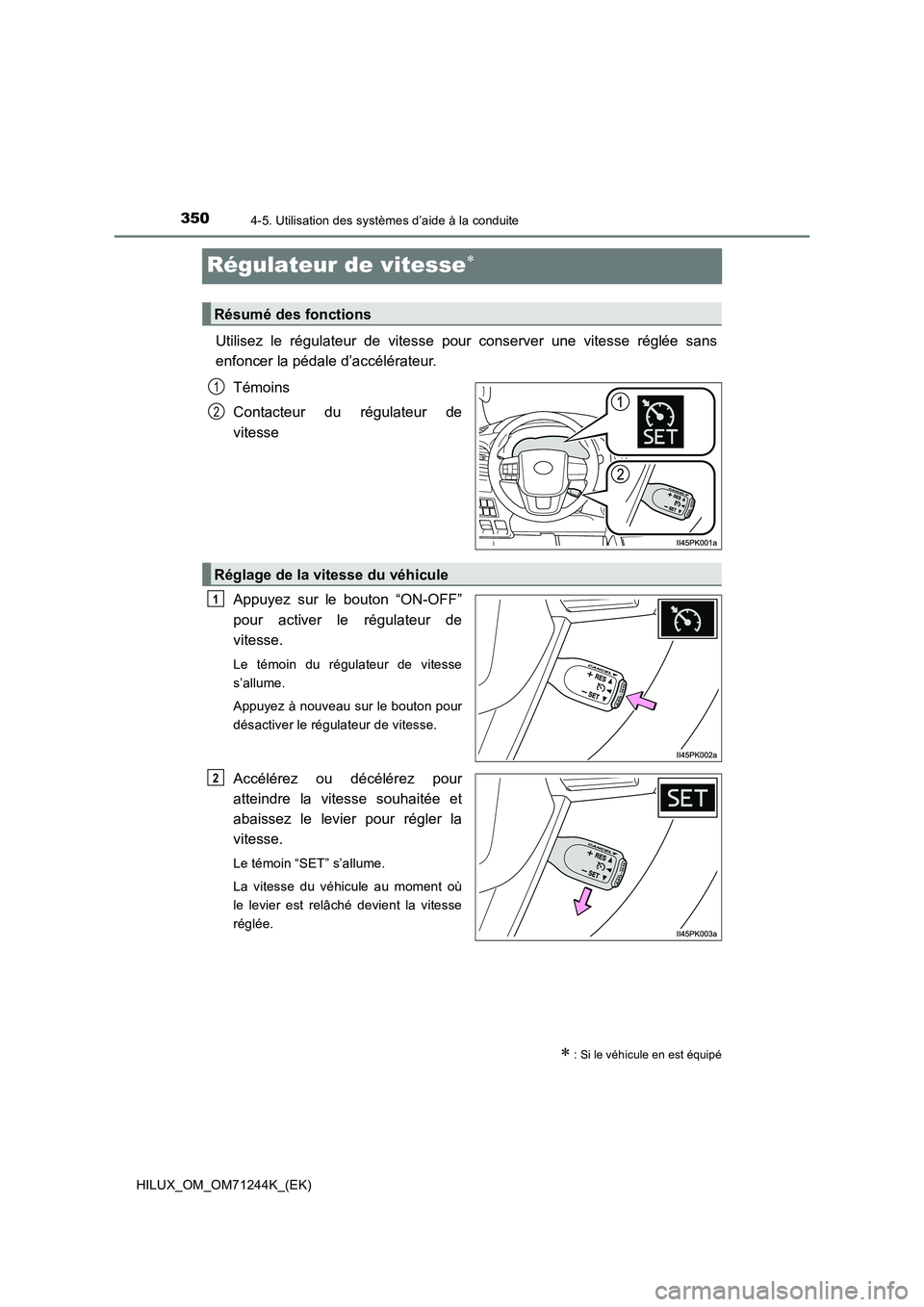

Régulateur de vitesse
Utilisez le régulateur de vitesse pour conserver une vitesse réglée sans
enfoncer la pédale d’accélérateur.
Témoins
Contacteur du régulateur de
vitesse
Appuyez sur le bouton “ON-OFF”
pour activer le régulateur de
vitesse.
Le témoin du régulateur de vitesse
s’allume.
Appuyez à nouveau sur le bouton pour
désactiver le régulateur de vitesse.
Accélérez ou décélérez pour
atteindre la vitesse souhaitée et
abaissez le levier pour régler la
vitesse.
Le témoin “SET” s’allume.
La vitesse du véhicule au moment où
le levier est relâché devient la vitesse
réglée.
 : Si le véhicule en est équipé
Résumé des fonctions
1
2
Réglage de la vitesse du véhicule
1
2
