6718-2. Procédures en cas d’urgence
HILUX_OM_OM71244K_(EK)
8

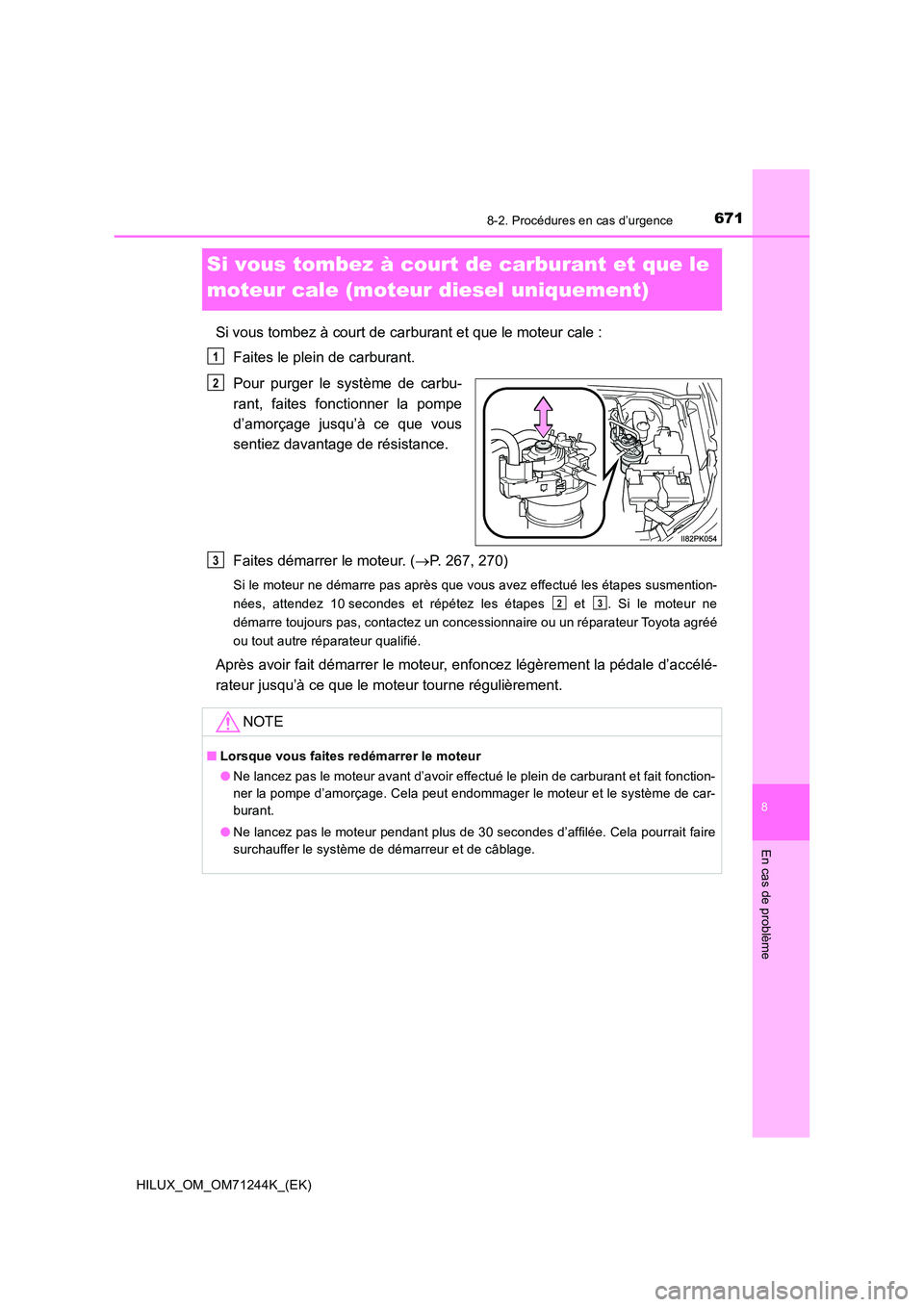

En cas de problème
Si vous tombez à court de carburant et que le
moteur cale (moteur diesel uniquement)
Si vous tombez à court de carburant et que le moteur cale :
Faites le plein de carburant.
Pour purger le système de carbu-
rant, faites fonctionner la pompe
d’amorçage jusqu’à ce que vous
sentiez davantage de résistance.
Faites démarrer le moteur. ( P. 267, 270)
Si le moteur ne démarre pas après que vous avez effectué les étapes susmention-
nées, attendez 10 secondes et répétez les étapes et . Si le moteur ne
démarre toujours pas, contactez un concessionnaire ou un réparateur Toyota agréé
ou tout autre réparateur qualifié.
Après avoir fait démarrer le moteur, enfoncez légèrement la pédale d’accélé-
rateur jusqu’à ce que le moteur tourne régulièrement.
1
2
NOTE
■ Lorsque vous faites redémarrer le moteur
● Ne lancez pas le moteur avant d’avoir effectué le plein de carburant et fait fonction-
ner la pompe d’amorçage. Cela peut endommager le moteur et le système de car-
burant.
● Ne lancez pas le moteur pendant plus de 30 secondes d’affilée. Cela pourrait faire
surchauffer le système de démarreur et de câblage.
3
23

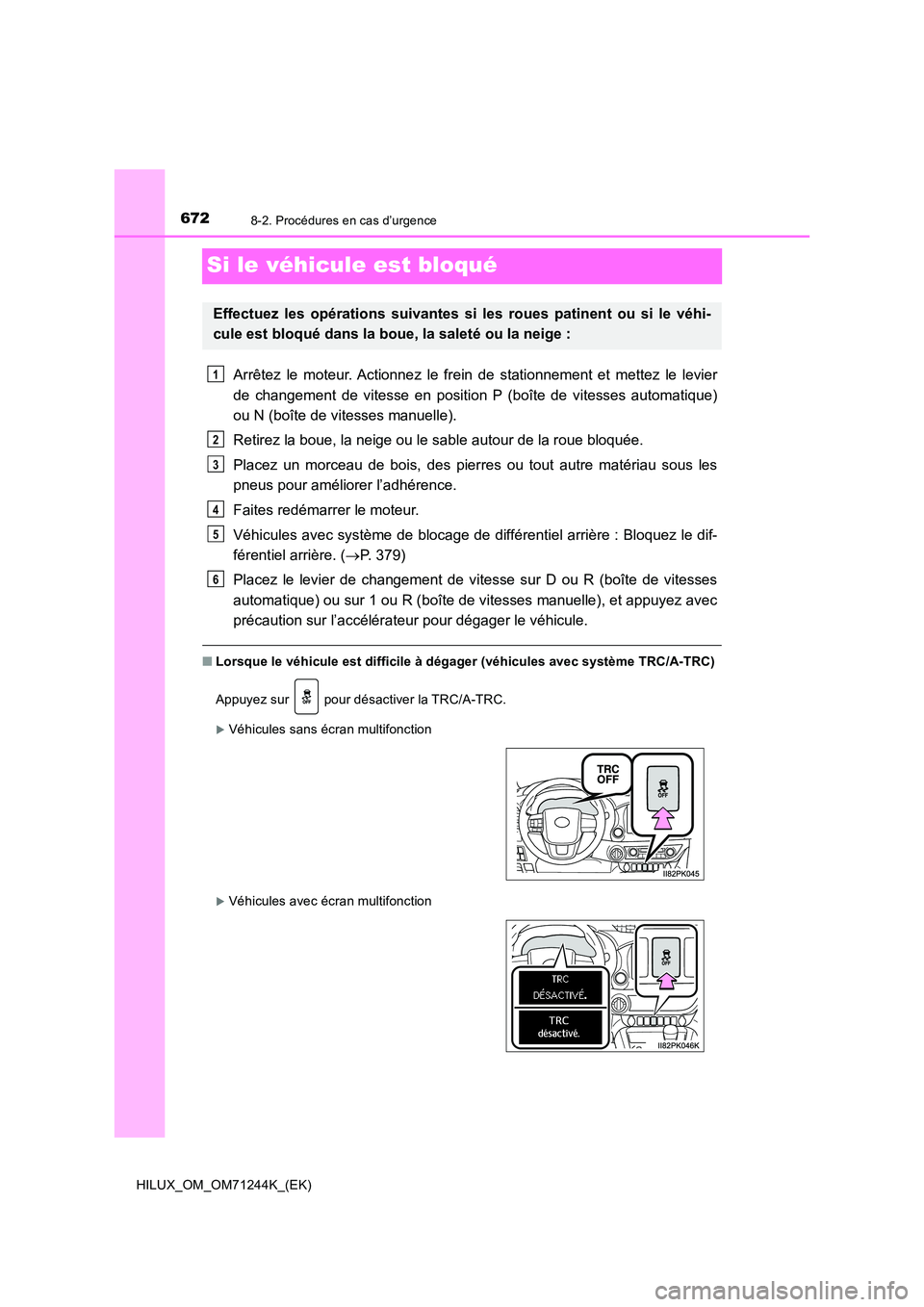

6728-2. Procédures en cas d’urgence
HILUX_OM_OM71244K_(EK)
Si le véhicule est bloqué
Arrêtez le moteur. Actionnez le frein de stationnement et mettez le levier
de changement de vitesse en position P (boîte de vitesses automatique)
ou N (boîte de vitesses manuelle).
Retirez la boue, la neige ou le sable autour de la roue bloquée.
Placez un morceau de bois, des pierres ou tout autre matériau sous les
pneus pour améliorer l’adhérence.
Faites redémarrer le moteur.
Véhicules avec système de blocage de différentiel arrière : Bloquez le dif-
férentiel arrière. ( P. 379)
Placez le levier de changement de vitesse sur D ou R (boîte de vitesses
automatique) ou sur 1 ou R (boîte de vitesses manuelle), et appuyez avec
précaution sur l’accélérateur pour dégager le véhicule.
■ Lorsque le véhicule est difficile à dégager (véhicules avec système TRC/A-TRC)
Appuyez sur pour désactiver la TRC/A-TRC.
Véhicules sans écran multifonction
Véhicules avec écran multifonction
Effectuez les opérations suivantes si les roues patinent ou si le véhi-
cule est bloqué dans la boue, la saleté ou la neige :
1
2
3
4
5
6

6738-2. Procédures en cas d’urgence
HILUX_OM_OM71244K_(EK)
8
En cas de problème

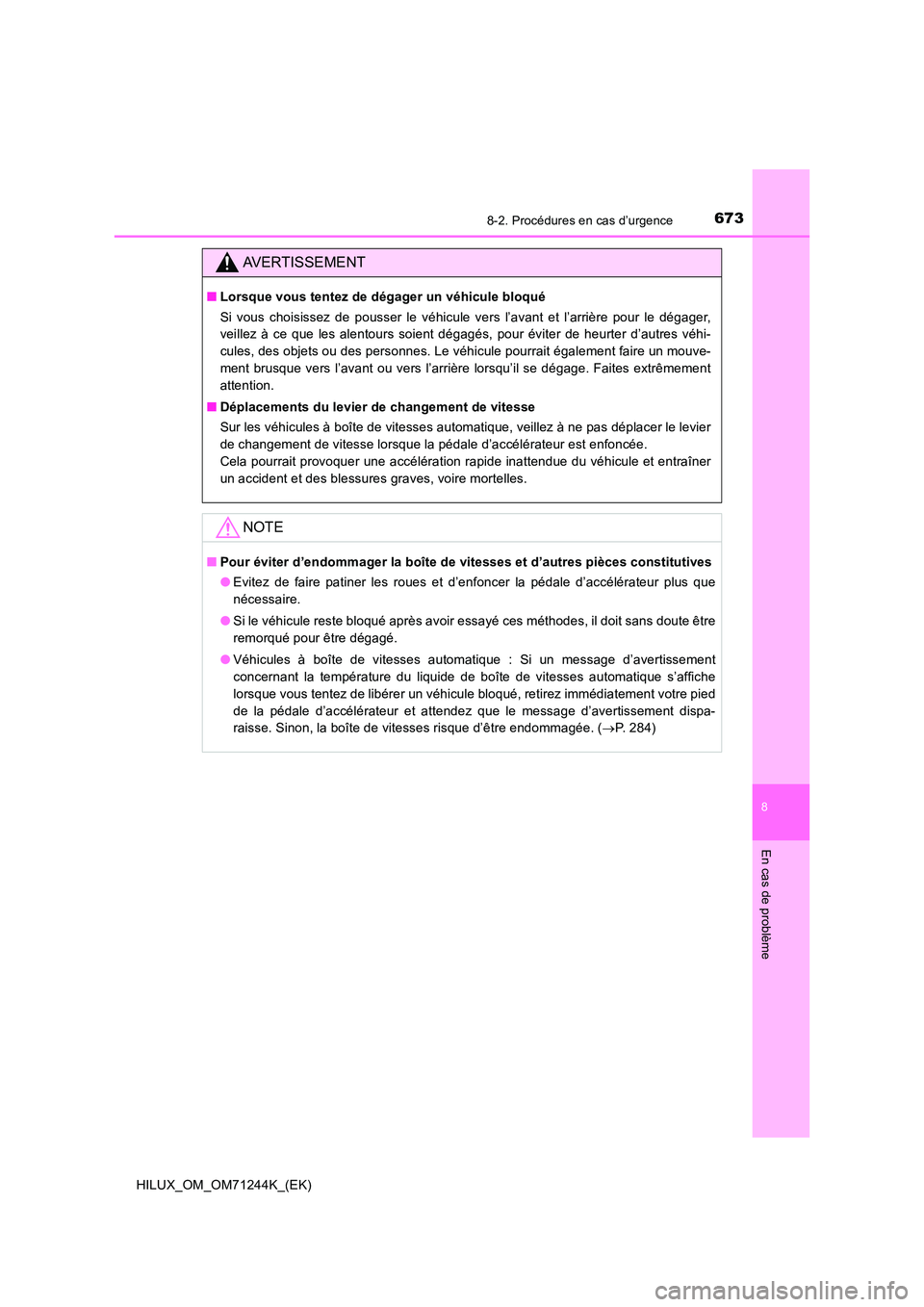

AVERTISSEMENT
■Lorsque vous tentez de dégager un véhicule bloqué
Si vous choisissez de pousser le véhicule vers l’avant et l’arrière pour le dégager,
veillez à ce que les alentours soient dégagés, pour éviter de heurter d’autres véhi-
cules, des objets ou des personnes. Le véhicule pourrait également faire un mouve-
ment brusque vers l’avant ou vers l’arrière lorsqu’il se dégage. Faites extrêmement
attention.
■ Déplacements du levier de changement de vitesse
Sur les véhicules à boîte de vitesses automatique, veillez à ne pas déplacer le levier
de changement de vitesse lorsque la pédale d’accélérateur est enfoncée.
Cela pourrait provoquer une accélération rapide inattendue du véhicule et entraîner
un accident et des blessures graves, voire mortelles.
NOTE
■ Pour éviter d’endommager la boîte de vitesses et d’autres pièces constitutives
● Evitez de faire patiner les roues et d’enfoncer la pédale d’accélérateur plus que
nécessaire.
● Si le véhicule reste bloqué après avoir essayé ces méthodes, il doit sans doute être
remorqué pour être dégagé.
● Véhicules à boîte de vitesses automatique : Si un message d’avertissement
concernant la température du liquide de boîte de vitesses automatique s’affiche
lorsque vous tentez de libérer un véhicule bloqué, retirez immédiatement votre pied
de la pédale d’accélérateur et attendez que le message d’avertissement dispa-
raisse. Sinon, la boîte de vitesses risque d’être endommagée. ( P. 284)

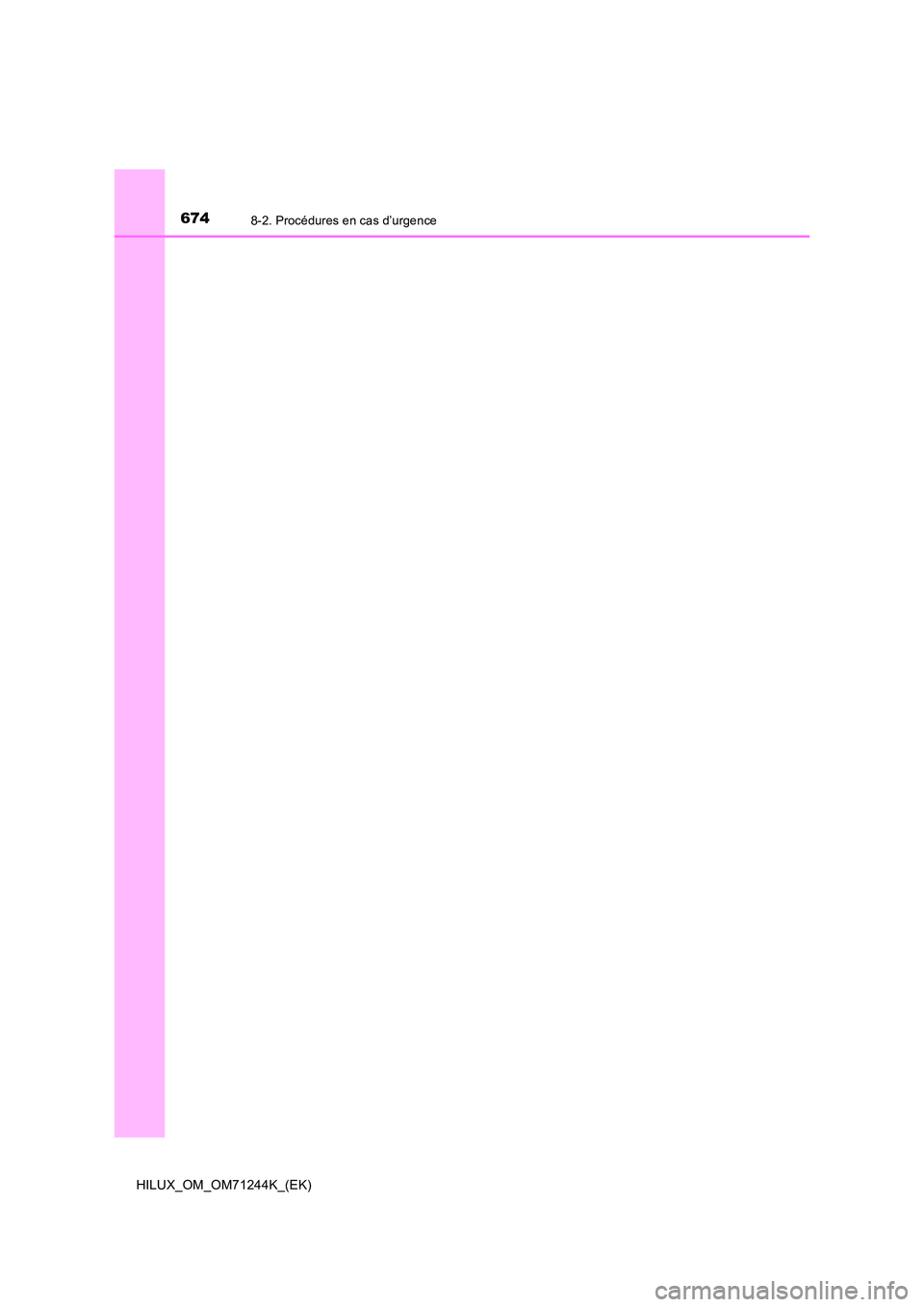

6748-2. Procédures en cas d’urgence
HILUX_OM_OM71244K_(EK)

675
9

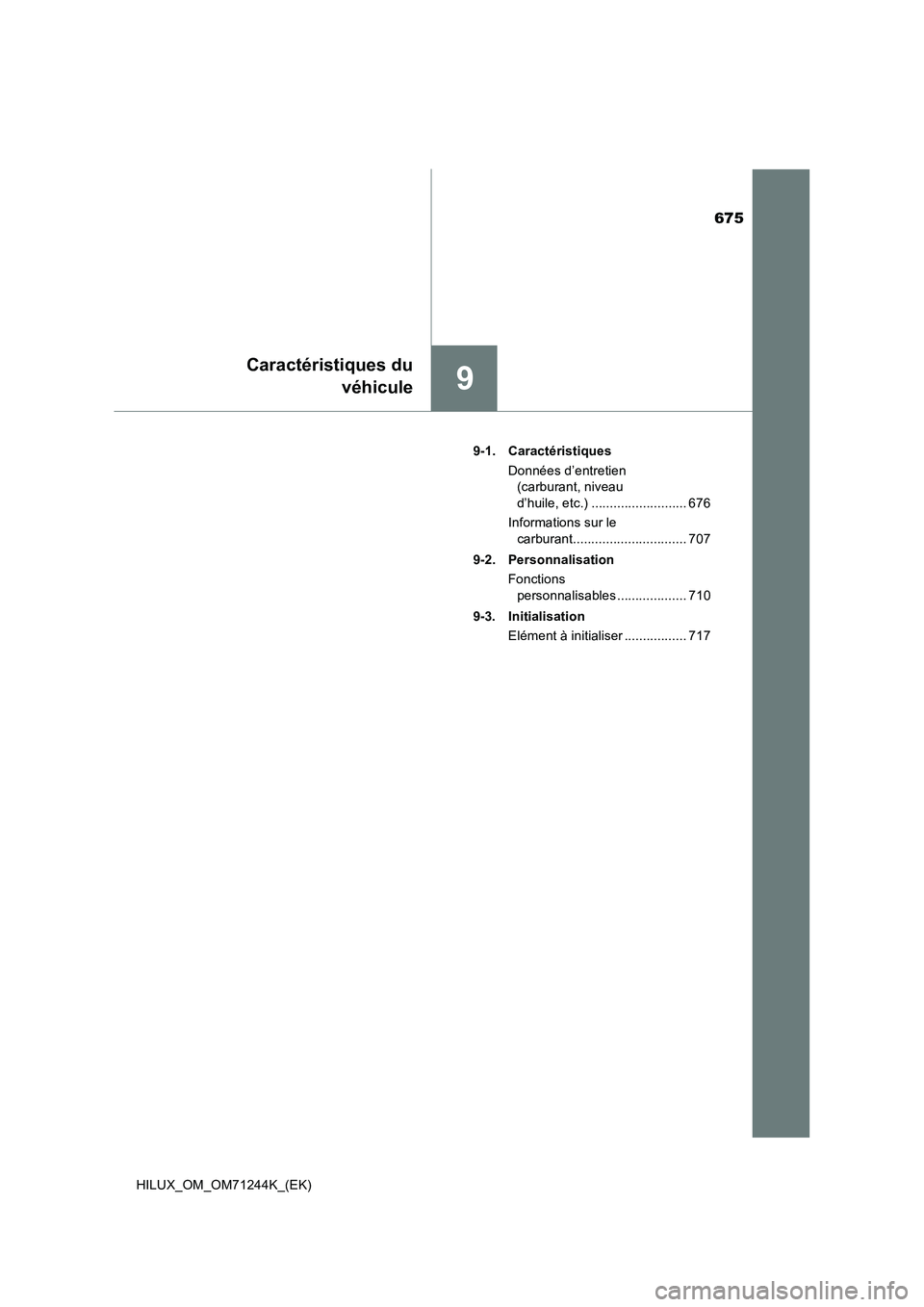

Caractéristiques du
véhicule
HILUX_OM_OM71244K_(EK)9-1. Caractéristiques
Données d’entretien
(carburant, niveau
d’huile, etc.) .......................... 676
Informations sur le
carburant............................... 707
9-2. Personnalisation
Fonctions
personnalisables ................... 710
9-3. Initialisation
Elément à initialiser ................. 717

6769-1. Caractéristiques
HILUX_OM_OM71244K_(EK)

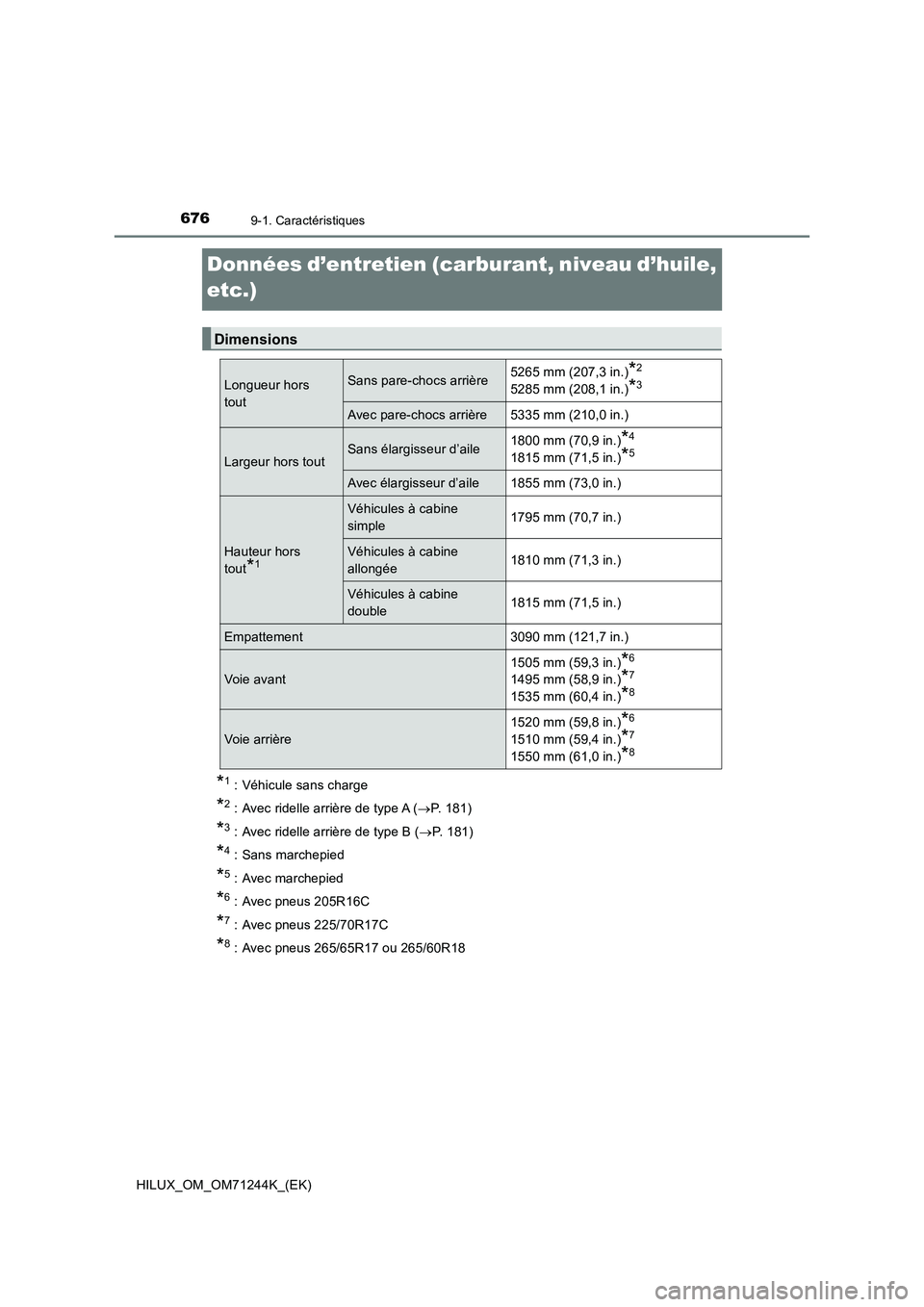

Données d’entretien (carburant, niveau d’huile,
etc.)
*
1 : Véhicule sans charge
*2 : Avec ridelle arrière de type A (P. 181)
*3 : Avec ridelle arrière de type B (P. 181)
*4 : Sans marchepied
*5 : Avec marchepied
*6 : Avec pneus 205R16C
*7 : Avec pneus 225/70R17C
*8 : Avec pneus 265/65R17 ou 265/60R18
Dimensions
Longueur hors
toutSans pare-chocs arrière5265 mm (207,3 in.)*2
5285 mm (208,1 in.)*3
Avec pare-chocs arrière 5335 mm (210,0 in.)
Largeur hors toutSans élargisseur d’aile1800 mm (70,9 in.)*4
1815 mm (71,5 in.)*5
Avec élargisseur d’aile 1855 mm (73,0 in.)
Hauteur hors
tout
*1
Véhicules à cabine
simple1795 mm (70,7 in.)
Véhicules à cabine
allongée1810 mm (71,3 in.)
Véhicules à cabine
double1815 mm (71,5 in.)
Empattement 3090 mm (121,7 in.)
Voie avant1505 mm (59,3 in.)
*6
1495 mm (58,9 in.)*7
1535 mm (60,4 in.)*8
Voie arrière1520 mm (59,8 in.)
*6
1510 mm (59,4 in.)*7
1550 mm (61,0 in.)*8

677
9
9-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71244K_(EK)

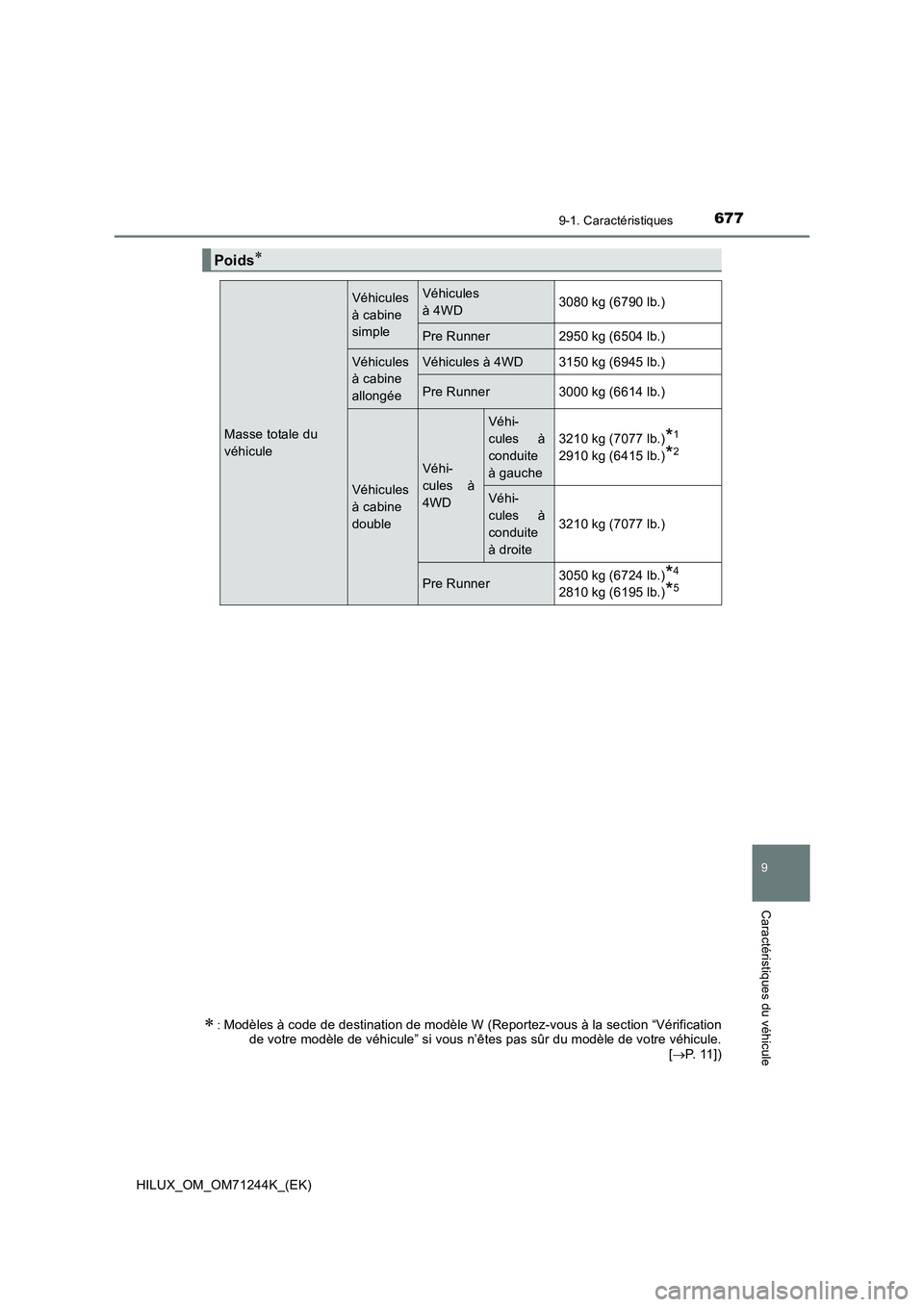

Poids
 : Modèles à code de destination de modèle W (Reportez-vous à la section “Vérification
de votre modèle de véhicule” si vous n’êtes pas sûr du modèle de votre véhicule.
[P. 11])
Masse totale du
véhicule
Véhicules
à cabine
simpleVéhicules
à 4WD3080 kg (6790 lb.)
Pre Runner 2950 kg (6504 lb.)
Véhicules
à cabine
allongéeVéhicules à 4WD 3150 kg (6945 lb.)
Pre Runner 3000 kg (6614 lb.)
Véhicules
à cabine
double
Véhi-
cules à
4WD
Véhi-
cules à
conduite
à gauche3210 kg (7077 lb.)
*1
2910 kg (6415 lb.)*2
Véhi-
cules à
conduite
à droite3210 kg (7077 lb.)
Pre Runner3050 kg (6724 lb.)*4
2810 kg (6195 lb.)*5

6789-1. Caractéristiques
HILUX_OM_OM71244K_(EK)

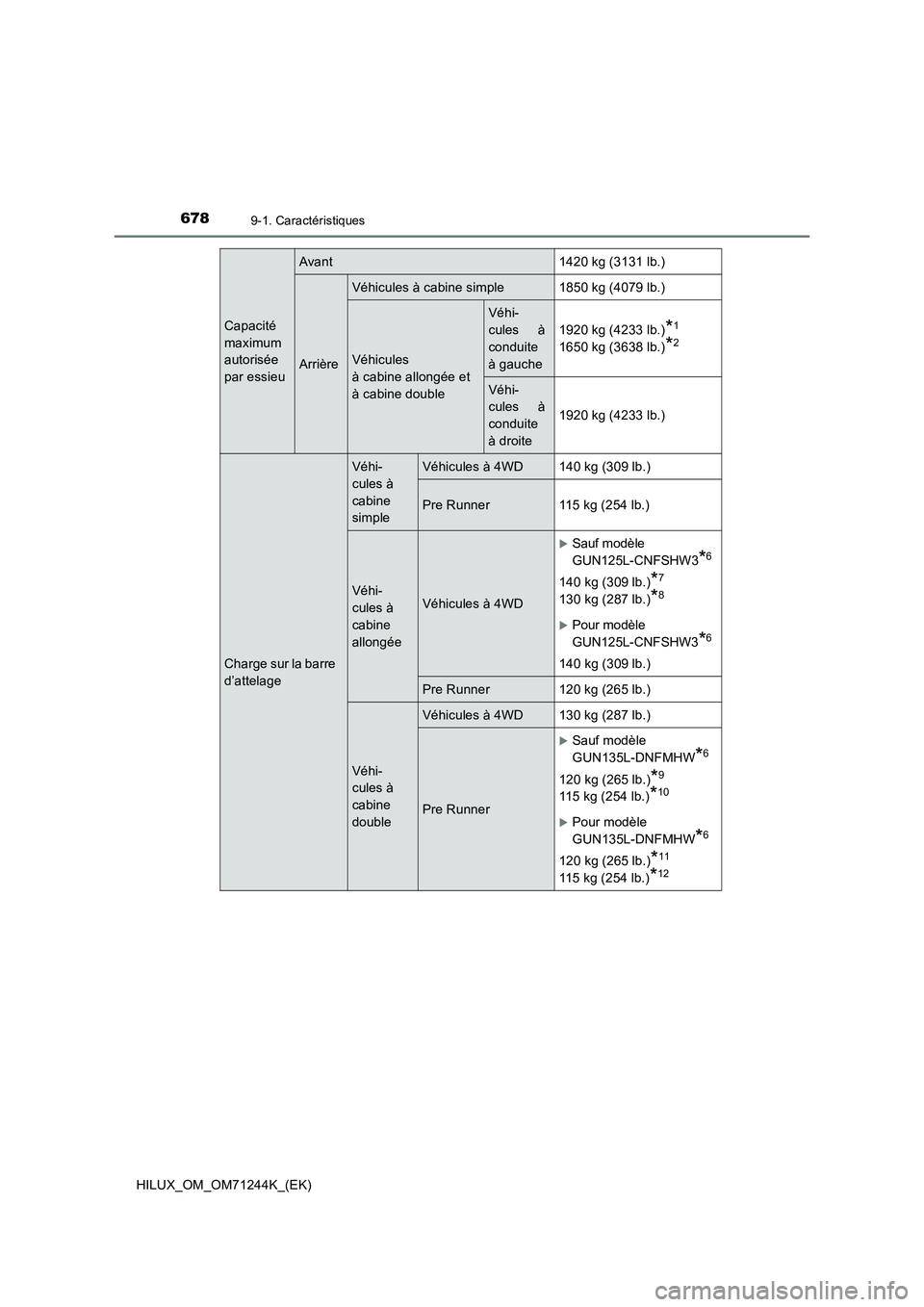

Capacité
maximum
autorisée
par essieu
Avant 1420 kg (3131 lb.)
Arrière
Véhicules à cabine simple 1850 kg (4079 lb.)
Véhicules
à cabine allongée et
à cabine double
Véhi-
cules à
conduite
à gauche1920 kg (4233 lb.)
*1
1650 kg (3638 lb.)*2
Véhi-
cules à
conduite
à droite1920 kg (4233 lb.)
Charge sur la barre
d’attelage
Véhi-
cules à
cabine
simpleVéhicules à 4WD 140 kg (309 lb.)
Pre Runner 115 kg (254 lb.)
Véhi-
cules à
cabine
allongéeVéhicules à 4WD
Sauf modèle
GUN125L-CNFSHW3
*6
140 kg (309 lb.)*7
130 kg (287 lb.)*8
Pour modèle
GUN125L-CNFSHW3
*6
140 kg (309 lb.)
Pre Runner 120 kg (265 lb.)
Véhi-
cules à
cabine
double
Véhicules à 4WD 130 kg (287 lb.)
Pre Runner
Sauf modèle
GUN135L-DNFMHW
*6
120 kg (265 lb.)*9
115 kg (254 lb.)*10
Pour modèle
GUN135L-DNFMHW
*6
120 kg (265 lb.)*11
115 kg (254 lb.)*12

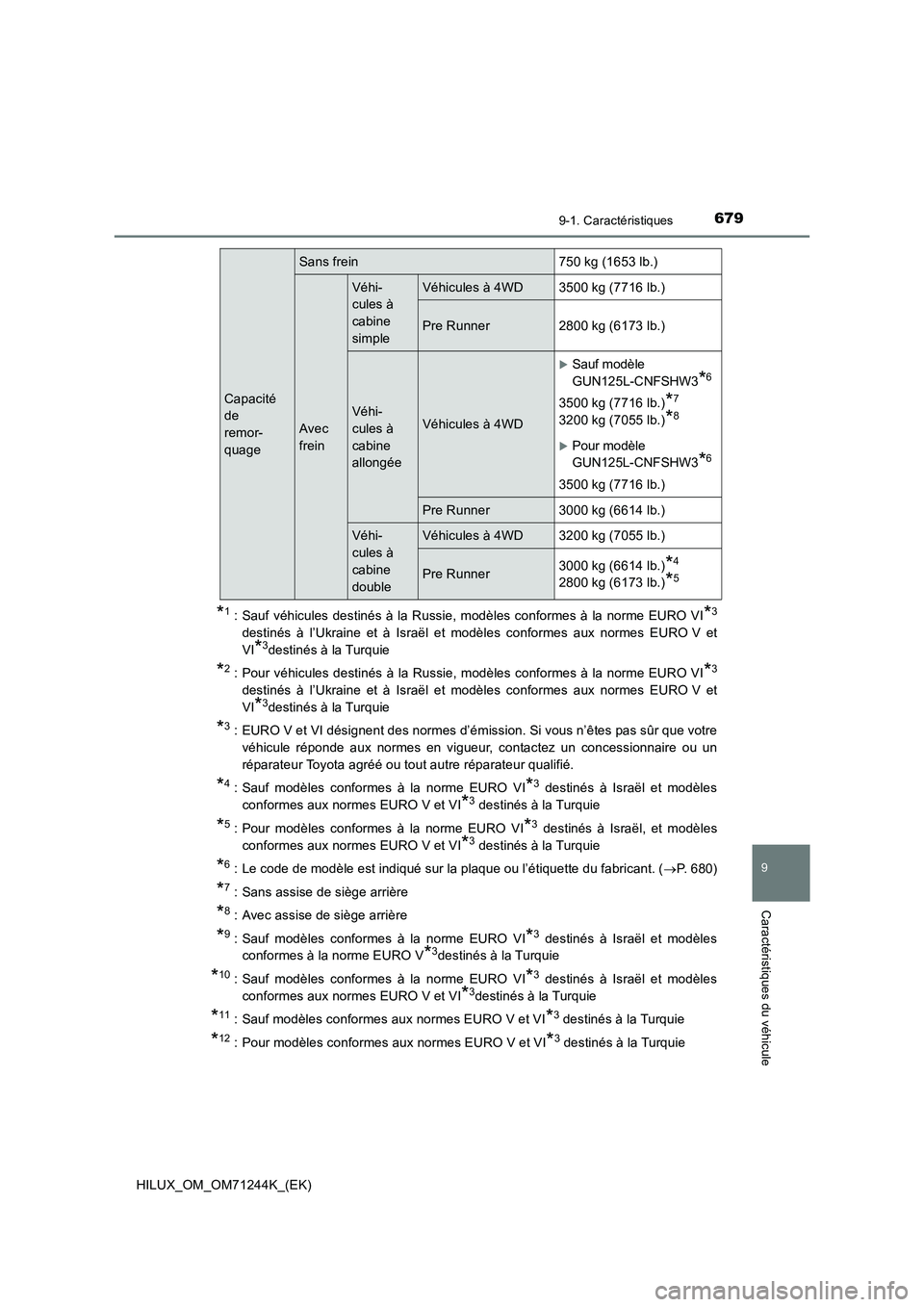

679
9
9-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71244K_(EK)
*1: Sauf véhicules destinés à la Russie, modèles conformes à la norme EURO VI*3
destinés à l’Ukraine et à Israël et modèles conformes aux normes EURO V et
VI
*3destinés à la Turquie
*2: Pour véhicules destinés à la Russie, modèles conformes à la norme EURO VI*3
destinés à l’Ukraine et à Israël et modèles conformes aux normes EURO V et
VI
*3destinés à la Turquie
*3: EURO V et VI désignent des normes d’émission. Si vous n’êtes pas sûr que votre
véhicule réponde aux normes en vigueur, contactez un concessionnaire ou un
réparateur Toyota agréé ou tout autre réparateur qualifié.
*4: Sauf modèles conformes à la norme EURO VI*3 destinés à Israël et modèles
conformes aux normes EURO V et VI
*3 destinés à la Turquie
*5: Pour modèles conformes à la norme EURO VI*3 destinés à Israël, et modèles
conformes aux normes EURO V et VI
*3 destinés à la Turquie
*6: Le code de modèle est indiqué sur la plaque ou l’étiquette du fabricant. (P. 680)
*7: Sans assise de siège arrière
*8: Avec assise de siège arrière
*9: Sauf modèles conformes à la norme EURO VI*3 destinés à Israël et modèles
conformes à la norme EURO V
*3destinés à la Turquie
*10: Sauf modèles conformes à la norme EURO VI*3 destinés à Israël et modèles
conformes aux normes EURO V et VI
*3destinés à la Turquie
*11: Sauf modèles conformes aux normes EURO V et VI*3 destinés à la Turquie
*12: Pour modèles conformes aux normes EURO V et VI*3 destinés à la Turquie
Capacité
de
remor-
quage
Sans frein 750 kg (1653 lb.)
Avec
frein
Véhi-
cules à
cabine
simpleVéhicules à 4WD 3500 kg (7716 lb.)
Pre Runner 2800 kg (6173 lb.)
Véhi-
cules à
cabine
allongéeVéhicules à 4WD
Sauf modèle
GUN125L-CNFSHW3
*6
3500 kg (7716 lb.)*7
3200 kg (7055 lb.)*8
Pour modèle
GUN125L-CNFSHW3
*6
3500 kg (7716 lb.)
Pre Runner 3000 kg (6614 lb.)
Véhi-
cules à
cabine
doubleVéhicules à 4WD 3200 kg (7055 lb.)
Pre Runner3000 kg (6614 lb.)*4
2800 kg (6173 lb.)*5

6809-1. Caractéristiques
HILUX_OM_OM71244K_(EK)■

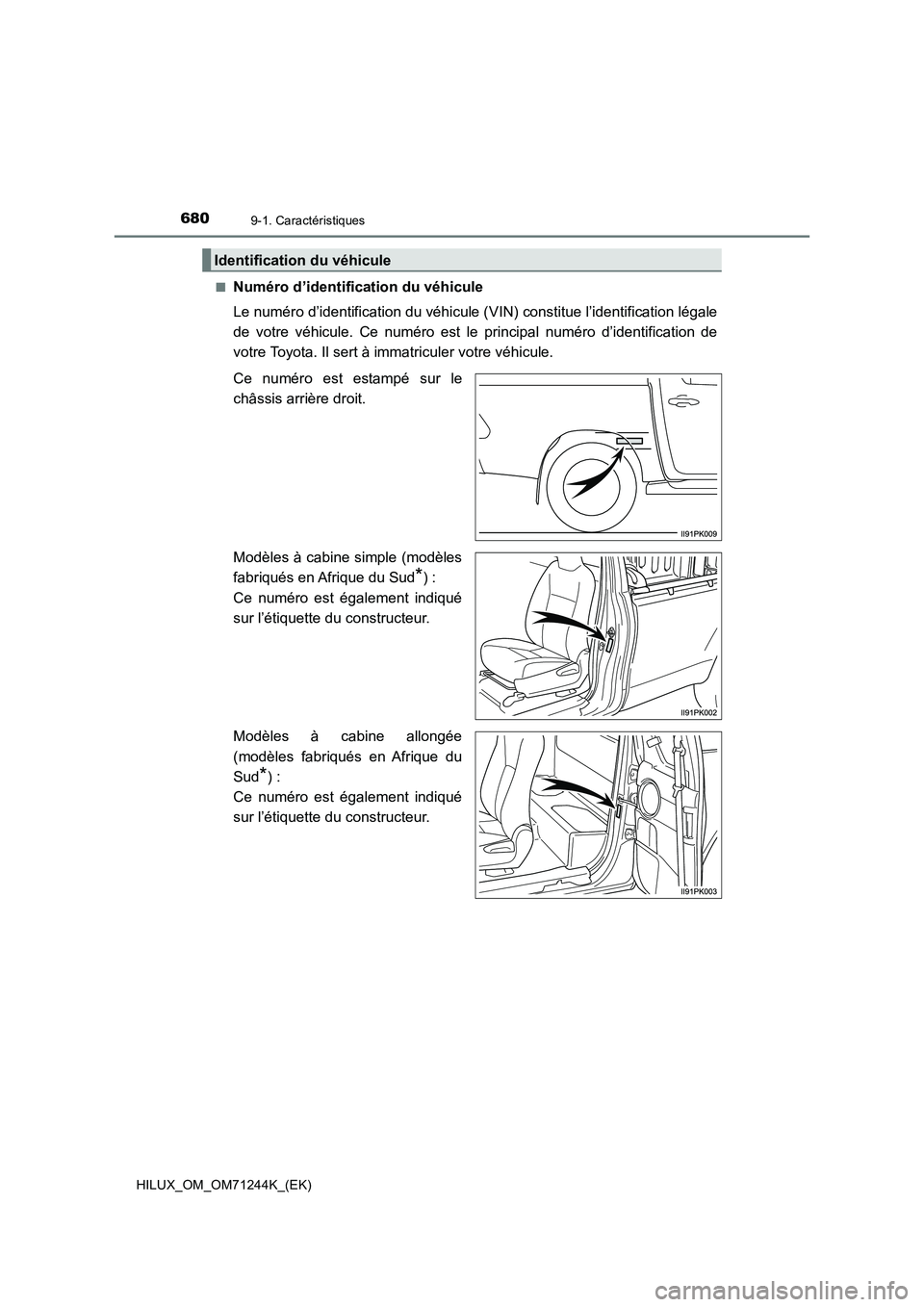

Numéro d’identification du véhicule
Le numéro d’identification du véhicule (VIN) constitue l’identification légale
de votre véhicule. Ce numéro est le principal numéro d’identification de
votre Toyota. Il sert à immatriculer votre véhicule.
Ce numéro est estampé sur le
châssis arrière droit.
Modèles à cabine simple (modèles
fabriqués en Afrique du Sud
*) :
Ce numéro est également indiqué
sur l’étiquette du constructeur.
Modèles à cabine allongée
(modèles fabriqués en Afrique du
Sud
*) :
Ce numéro est également indiqué
sur l’étiquette du constructeur.
Identification du véhicule
