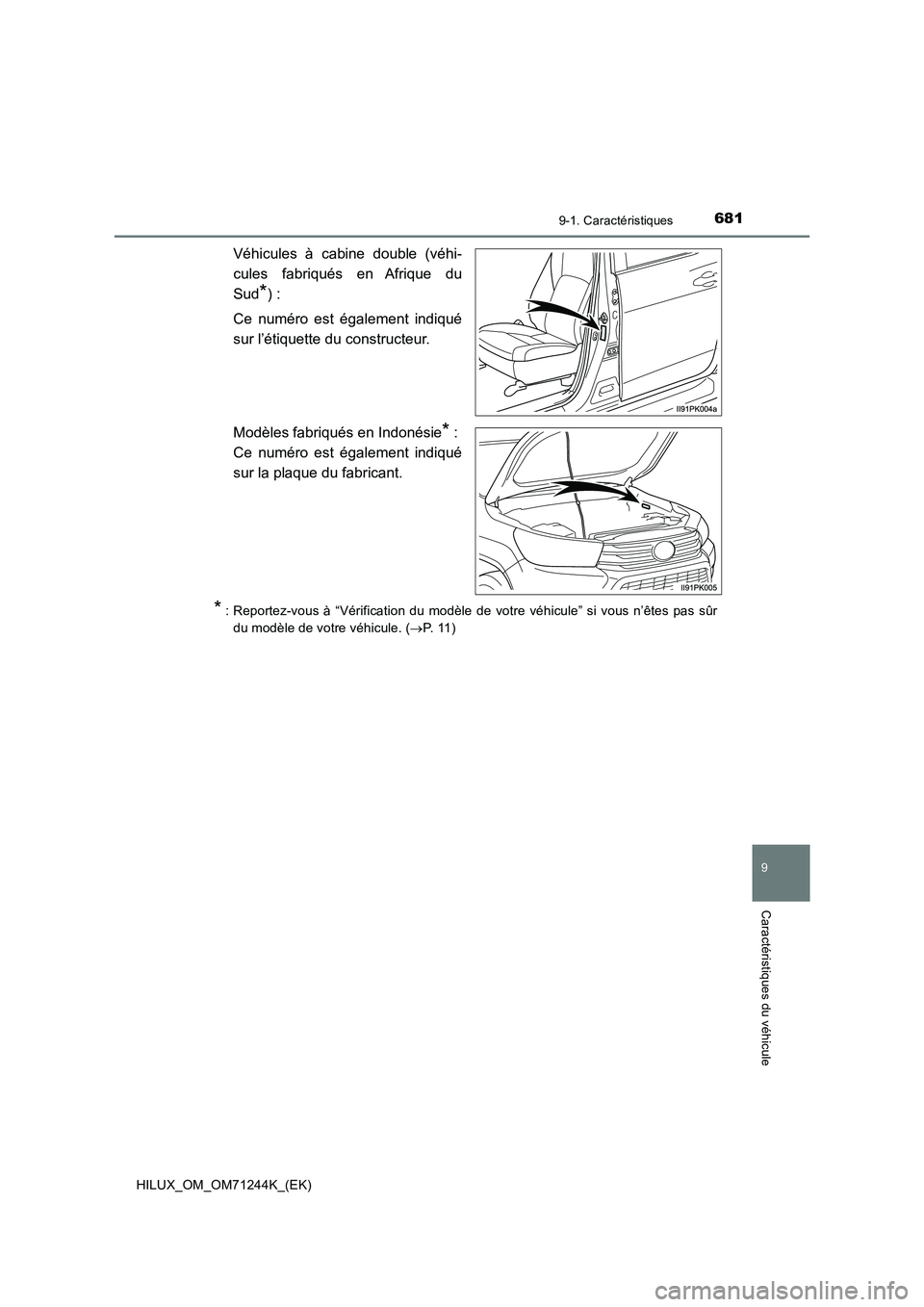

TOYOTA HILUX 2017 Notices Demploi (in French)

681
9
9-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71244K_(EK)
Véhicules à cabine double (véhi-
cules fabriqués en Afrique du
Sud
*) :
Ce numéro est également indiqué
sur l’étiquette du constructeur.
Modèles fabriqués en Indonésie
* :
Ce numéro est également indiqué
sur la plaque du fabricant.
* : Reportez-vous à “Vérification du modèle de votre véhicule” si vous n’êtes pas sûr
du modèle de votre véhicule. (P. 1 1 )

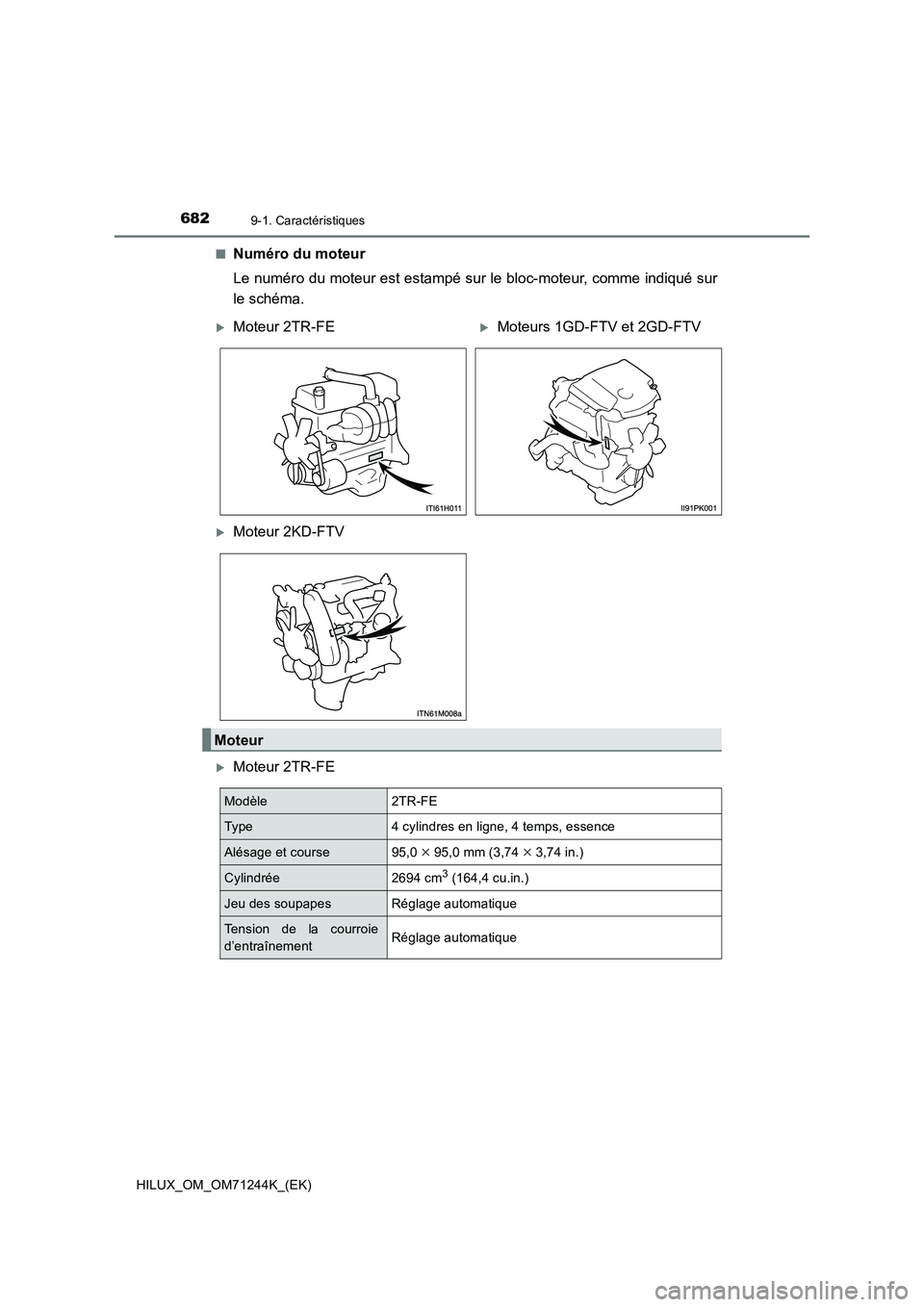

6829-1. Caractéristiques
HILUX_OM_OM71244K_(EK)■
Numéro du moteur
Le numéro du moteur est estampé sur le bloc-moteur, comme indiqué sur
le schéma.
Moteur 2TR-FE
Moteur 2TR-FEMoteurs 1GD-FTV et 2GD-FTV
Moteur 2KD-FTV
Moteur
Modèle2TR-FE
Type4 cylindres en ligne, 4 temps, essence
Alésage et course95,0  95,0 mm (3,74  3,74 in.)
Cylindrée2694 cm3 (164,4 cu.in.)
Jeu des soupapesRéglage automatique
Tension de la courroie
d’entraînementRéglage automatique

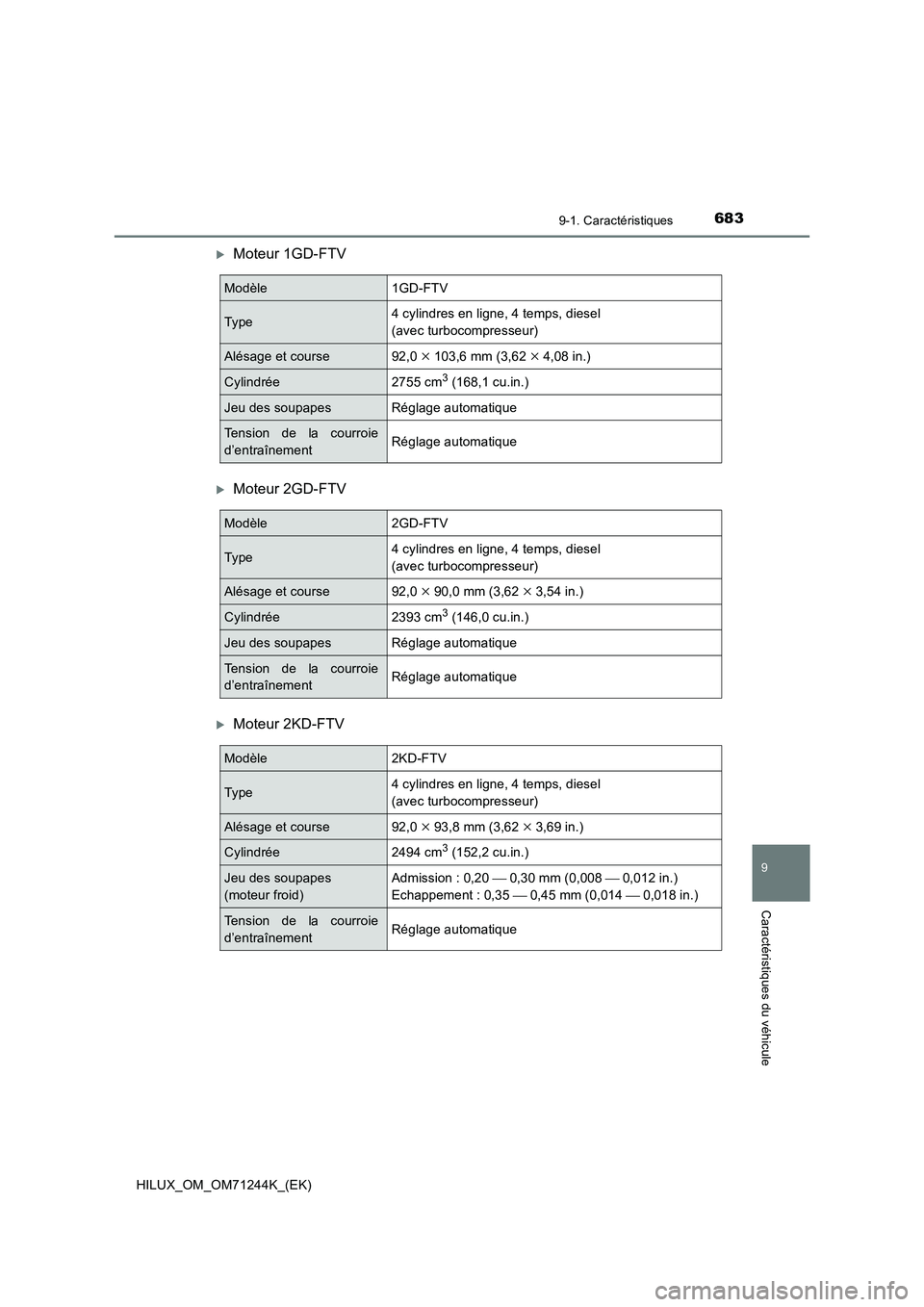

683
9
9-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71244K_(EK)
Moteur 1GD-FTV
Moteur 2GD-FTV
Moteur 2KD-FTV
Modèle1GD-FTV
Type4 cylindres en ligne, 4 temps, diesel
(avec turbocompresseur)
Alésage et course92,0  103,6 mm (3,62  4,08 in.)
Cylindrée2755 cm3 (168,1 cu.in.)
Jeu des soupapesRéglage automatique
Tension de la courroie
d’entraînementRéglage automatique
Modèle2GD-FTV
Type4 cylindres en ligne, 4 temps, diesel
(avec turbocompresseur)
Alésage et course92,0  90,0 mm (3,62  3,54 in.)
Cylindrée2393 cm3 (146,0 cu.in.)
Jeu des soupapesRéglage automatique
Tension de la courroie
d’entraînementRéglage automatique
Modèle2KD-FTV
Type4 cylindres en ligne, 4 temps, diesel
(avec turbocompresseur)
Alésage et course92,0  93,8 mm (3,62  3,69 in.)
Cylindrée2494 cm3 (152,2 cu.in.)
Jeu des soupapes
(moteur froid)Admission : 0,20  0,30 mm (0,008  0,012 in.)
Echappement : 0,35  0,45 mm (0,014  0,018 in.)
Tension de la courroie
d’entraînementRéglage automatique

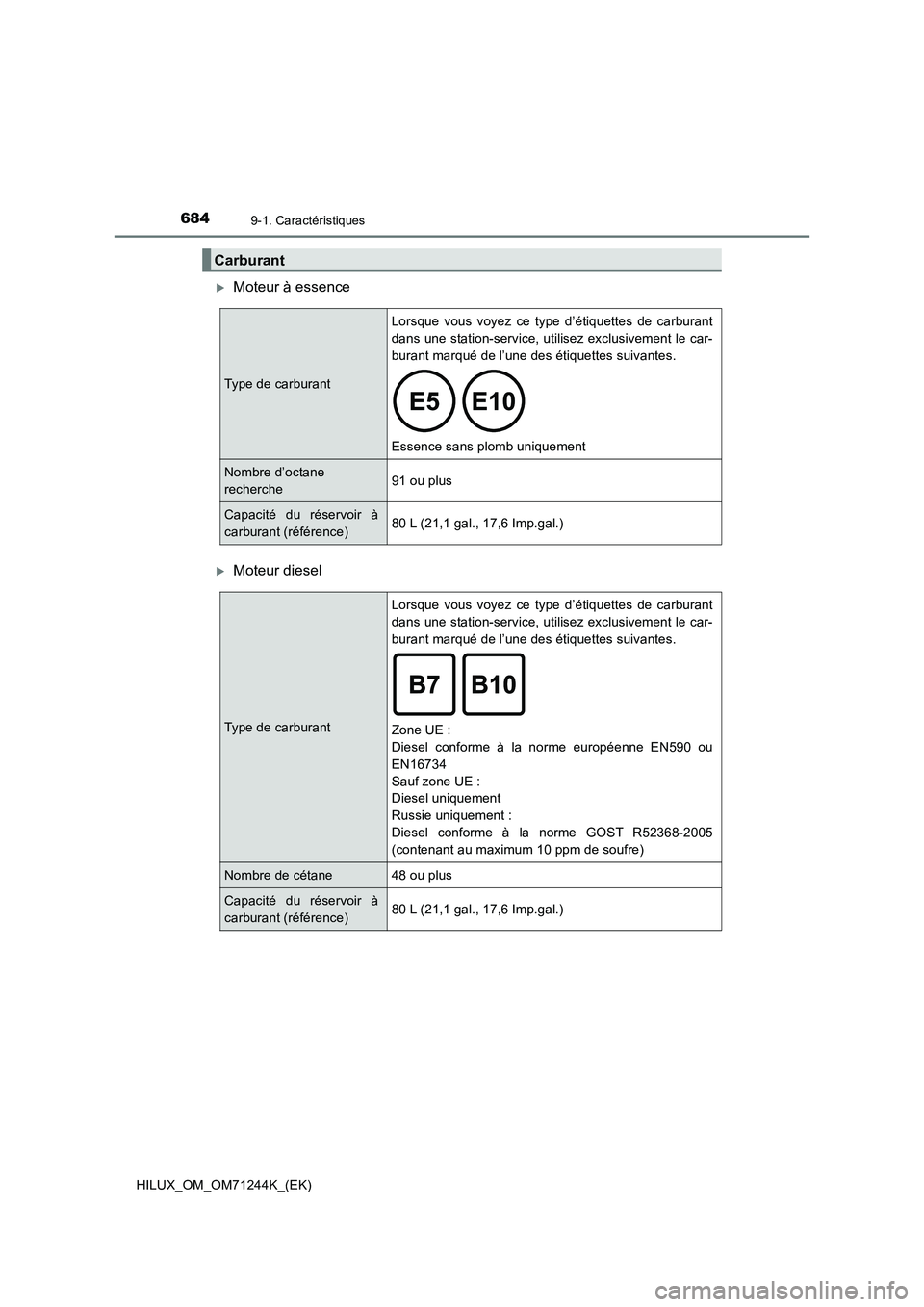

6849-1. Caractéristiques
HILUX_OM_OM71244K_(EK)
Moteur à essence
Moteur diesel
Carburant
Type de carburantLorsque vous voyez ce type d’étiquettes de carburant
dans une station-service, utilisez exclusivement le car-
burant marqué de l’une des étiquettes suivantes.

Essence sans plomb uniquement
Nombre d’octane
recherche91 ou plus
Capacité du réservoir à
carburant (référence)80 L (21,1 gal., 17,6 Imp.gal.)
Type de carburantLorsque vous voyez ce type d’étiquettes de carburant
dans une station-service, utilisez exclusivement le car-
burant marqué de l’une des étiquettes suivantes.

Zone UE :
Diesel conforme à la norme européenne EN590 ou
EN16734
Sauf zone UE :
Diesel uniquement
Russie uniquement :
Diesel conforme à la norme GOST R52368-2005
(contenant au maximum 10 ppm de soufre)
Nombre de cétane 48 ou plus
Capacité du réservoir à
carburant (référence)80 L (21,1 gal., 17,6 Imp.gal.)

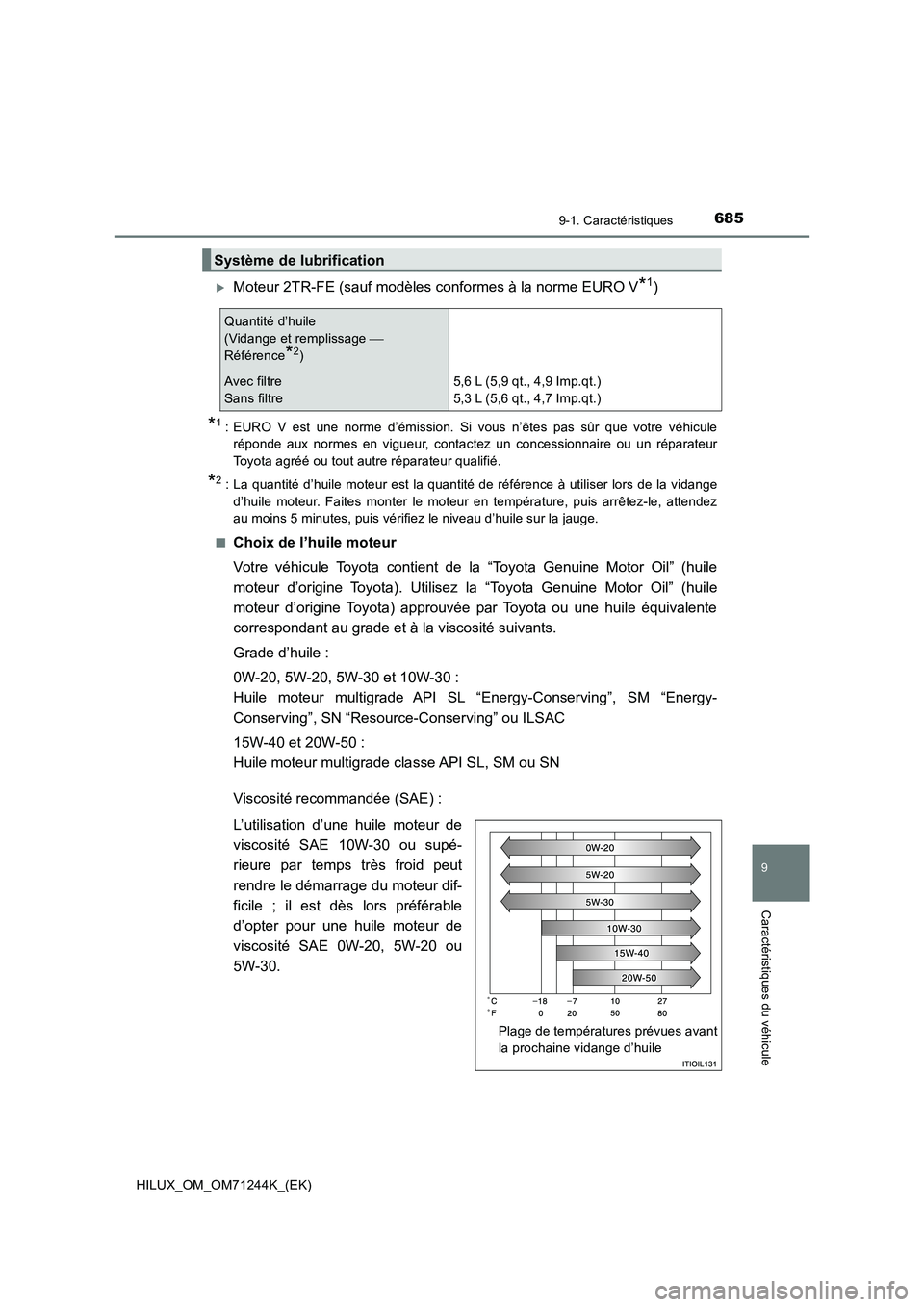

685
9
9-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71244K_(EK)
Moteur 2TR-FE (sauf modèles conformes à la norme EURO V*1)
*1: EURO V est une norme d’émission. Si vous n’êtes pas sûr que votre véhicule
réponde aux normes en vigueur, contactez un concessionnaire ou un réparateur
Toyota agréé ou tout autre réparateur qualifié.
*2 : La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidange
d’huile moteur. Faites monter le moteur en température, puis arrêtez-le, attendez
au moins 5 minutes, puis vérifiez le niveau d’huile sur la jauge.
■
Choix de l’huile moteur
Votre véhicule Toyota contient de la “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Utilisez la “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota) approuvée par Toyota ou une huile équivalente
correspondant au grade et à la viscosité suivants.
Grade d’huile :
0W-20, 5W-20, 5W-30 et 10W-30 :
Huile moteur multigrade API SL “Energy-Conserving”, SM “Energy-
Conserving”, SN “Resource-Conserving” ou ILSAC
15W-40 et 20W-50 :
Huile moteur multigrade classe API SL, SM ou SN
Viscosité recommandée (SAE) :
L’utilisation d’une huile moteur de
viscosité SAE 10W-30 ou supé-
rieure par temps très froid peut
rendre le démarrage du moteur dif-
ficile ; il est dès lors préférable
d’opter pour une huile moteur de
viscosité SAE 0W-20, 5W-20 ou
5W-30.
Système de lubrification
Quantité d’huile
(Vidange et remplissage 
Référence
*2)
Avec filtre
Sans filtre5,6 L (5,9 qt., 4,9 Imp.qt.)
5,3 L (5,6 qt., 4,7 Imp.qt.)
Plage de températures prévues avant
la prochaine vidange d’huile

6869-1. Caractéristiques
HILUX_OM_OM71244K_(EK)
Viscosité de l’huile (0W-20 est expliqué ici en guise d’exemple) :
• La partie 0W de 0W-20 indique la caractéristique de l’huile qui permet
un démarrage à froid. Les huiles qui ont une valeur plus petite avant le
W facilitent le démarrage du moteur par temps froid.
• La partie 20 de 0W-20 indique la caractéristique de la viscosité de l’huile
lorsque l’huile est à température élevée. Une huile dont la viscosité est
plus élevée (ayant une valeur plus grande) peut mieux convenir si le
véhicule circule à des vitesses élevées ou dans des conditions de
charge extrêmes.
Comment interpréter les étiquettes sur les récipients d’huile :
Sur certains récipients d’huile moteur figurent soit l’un, soit les deux sym-
boles d’identification API pour vous permettre de sélectionner l’huile à utili-
ser.
Symbole service API
Partie supérieure : “API SERVICE
SN” signifie que la qualité d’huile a
été désignée par l’API (American
Petroleum Institute).
Partie centrale : “SAE 0W-20”
indique le grade de viscosité SAE.
Partie inférieure : “Resource-
Conserving” signifie que l’huile
contribue à économiser le carburant
et à protéger l’environnement.
Symbole de certification de l’ILSAC
Le symbole de certification de l’ILSAC (International Lubricant Specification
Advisory Committee) se trouve sur l’avant du récipient.
1
2

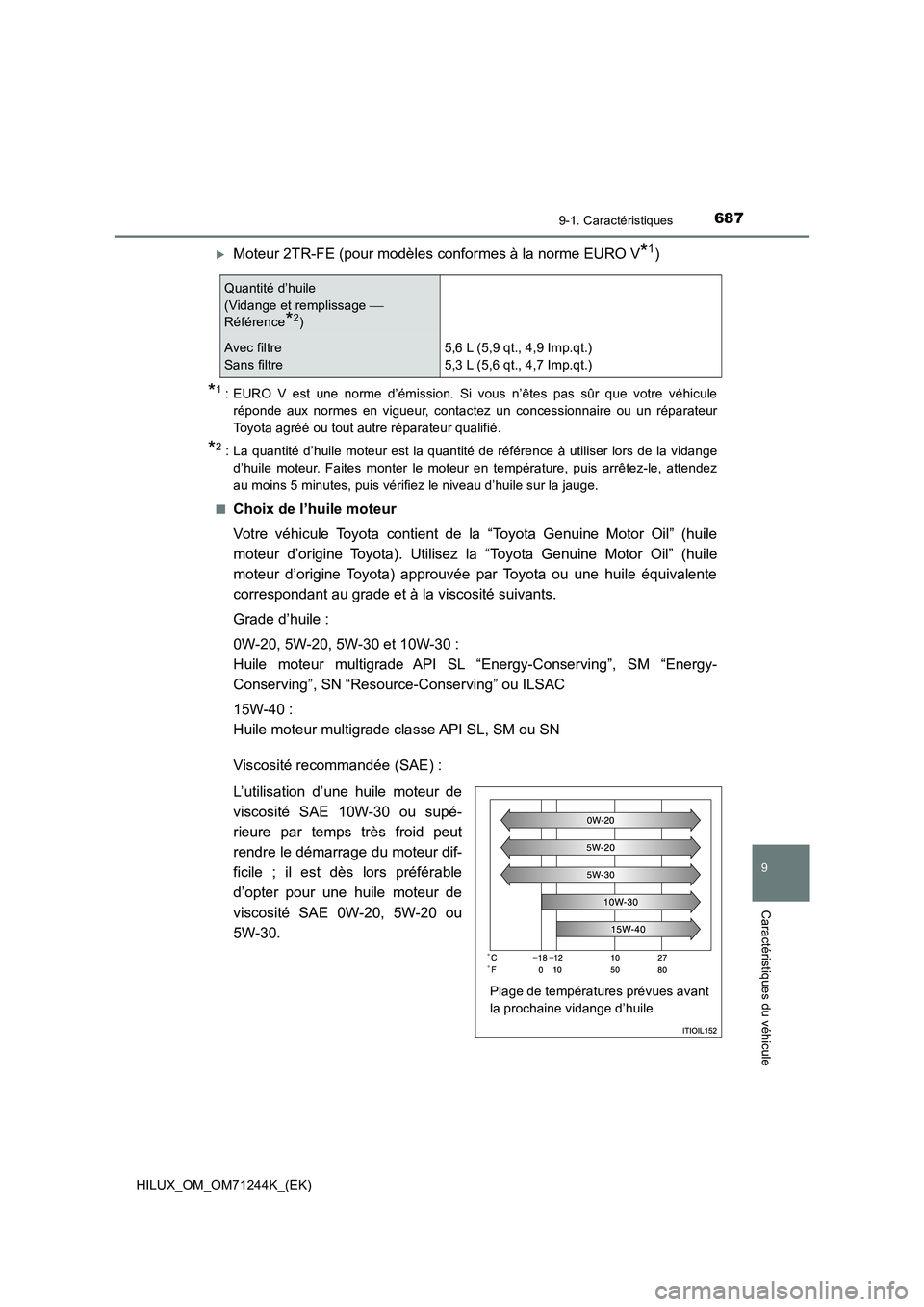

687
9
9-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71244K_(EK)
Moteur 2TR-FE (pour modèles conformes à la norme EURO V*1)
*1: EURO V est une norme d’émission. Si vous n’êtes pas sûr que votre véhicule
réponde aux normes en vigueur, contactez un concessionnaire ou un réparateur
Toyota agréé ou tout autre réparateur qualifié.
*2 : La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidange
d’huile moteur. Faites monter le moteur en température, puis arrêtez-le, attendez
au moins 5 minutes, puis vérifiez le niveau d’huile sur la jauge.
■
Choix de l’huile moteur
Votre véhicule Toyota contient de la “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Utilisez la “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota) approuvée par Toyota ou une huile équivalente
correspondant au grade et à la viscosité suivants.
Grade d’huile :
0W-20, 5W-20, 5W-30 et 10W-30 :
Huile moteur multigrade API SL “Energy-Conserving”, SM “Energy-
Conserving”, SN “Resource-Conserving” ou ILSAC
15W-40 :
Huile moteur multigrade classe API SL, SM ou SN
Viscosité recommandée (SAE) :
L’utilisation d’une huile moteur de
viscosité SAE 10W-30 ou supé-
rieure par temps très froid peut
rendre le démarrage du moteur dif-
ficile ; il est dès lors préférable
d’opter pour une huile moteur de
viscosité SAE 0W-20, 5W-20 ou
5W-30.
Quantité d’huile
(Vidange et remplissage 
Référence
*2)
Avec filtre
Sans filtre5,6 L (5,9 qt., 4,9 Imp.qt.)
5,3 L (5,6 qt., 4,7 Imp.qt.)
Plage de températures prévues avant
la prochaine vidange d’huile

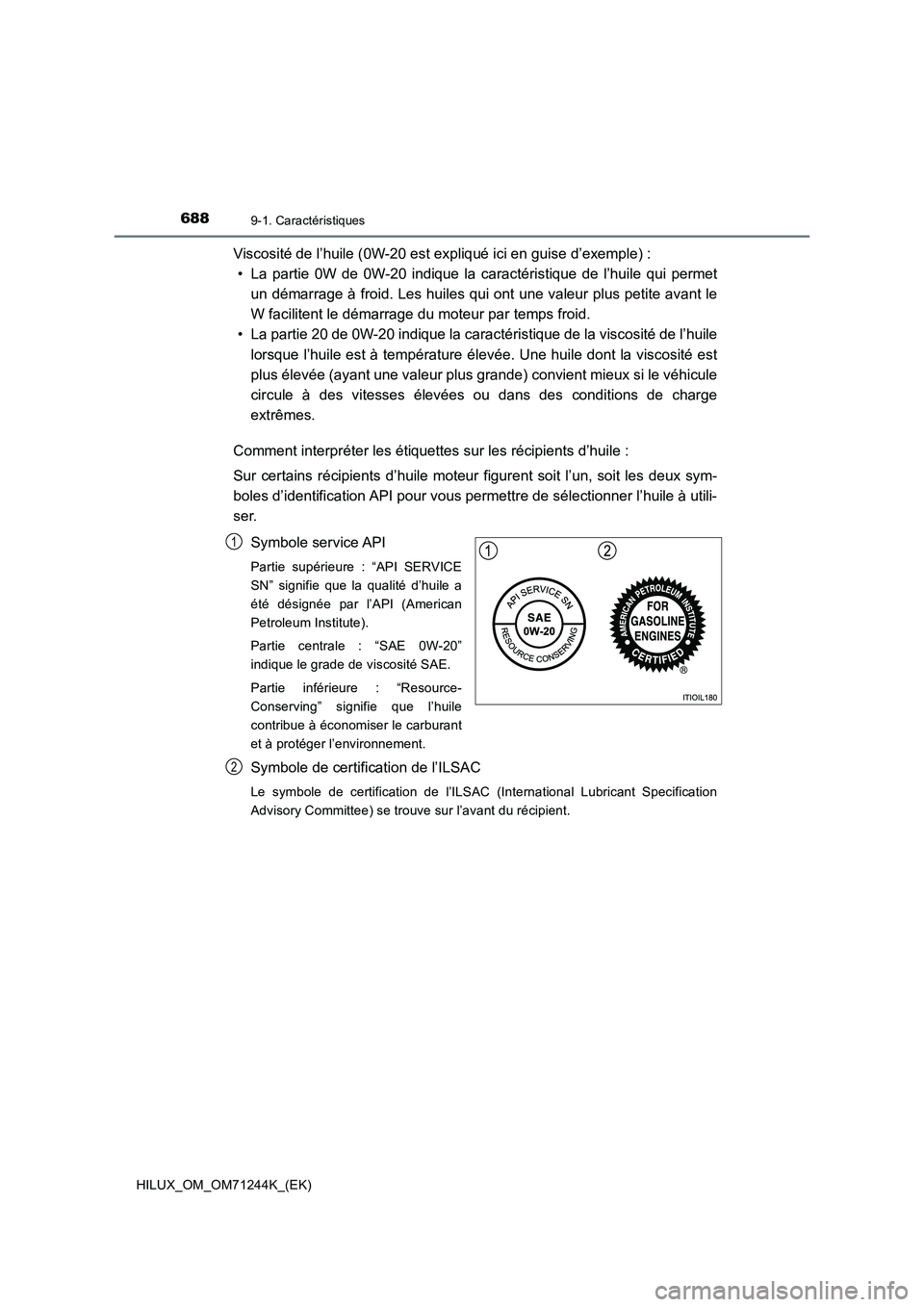

6889-1. Caractéristiques
HILUX_OM_OM71244K_(EK)
Viscosité de l’huile (0W-20 est expliqué ici en guise d’exemple) :
• La partie 0W de 0W-20 indique la caractéristique de l’huile qui permet
un démarrage à froid. Les huiles qui ont une valeur plus petite avant le
W facilitent le démarrage du moteur par temps froid.
• La partie 20 de 0W-20 indique la caractéristique de la viscosité de l’huile
lorsque l’huile est à température élevée. Une huile dont la viscosité est
plus élevée (ayant une valeur plus grande) convient mieux si le véhicule
circule à des vitesses élevées ou dans des conditions de charge
extrêmes.
Comment interpréter les étiquettes sur les récipients d’huile :
Sur certains récipients d’huile moteur figurent soit l’un, soit les deux sym-
boles d’identification API pour vous permettre de sélectionner l’huile à utili-
ser.
Symbole service API
Partie supérieure : “API SERVICE
SN” signifie que la qualité d’huile a
été désignée par l’API (American
Petroleum Institute).
Partie centrale : “SAE 0W-20”
indique le grade de viscosité SAE.
Partie inférieure : “Resource-
Conserving” signifie que l’huile
contribue à économiser le carburant
et à protéger l’environnement.
Symbole de certification de l’ILSAC
Le symbole de certification de l’ILSAC (International Lubricant Specification
Advisory Committee) se trouve sur l’avant du récipient.
1
2

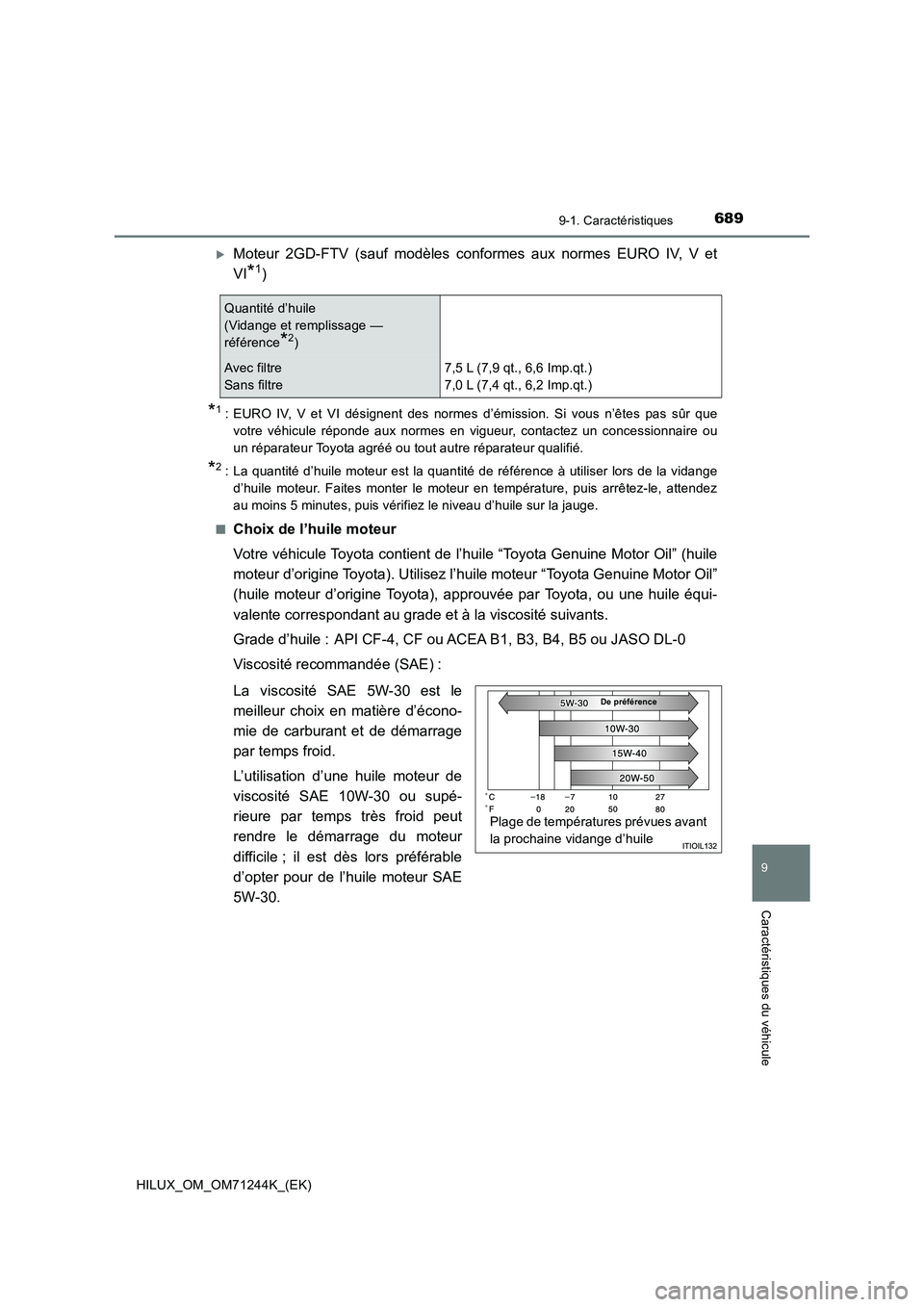

689
9
9-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71244K_(EK)
Moteur 2GD-FTV (sauf modèles conformes aux normes EURO IV, V et
VI
*1)
*1: EURO IV, V et VI désignent des normes d’émission. Si vous n’êtes pas sûr que
votre véhicule réponde aux normes en vigueur, contactez un concessionnaire ou
un réparateur Toyota agréé ou tout autre réparateur qualifié.
*2: La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidange
d’huile moteur. Faites monter le moteur en température, puis arrêtez-le, attendez
au moins 5 minutes, puis vérifiez le niveau d’huile sur la jauge.
■
Choix de l’huile moteur
Votre véhicule Toyota contient de l’huile “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Utilisez l’huile moteur “Toyota Genuine Motor Oil”
(huile moteur d’origine Toyota), approuvée par Toyota, ou une huile équi-
valente correspondant au grade et à la viscosité suivants.
Grade d’huile : API CF-4, CF ou ACEA B1, B3, B4, B5 ou JASO DL-0
Viscosité recommandée (SAE) :
La viscosité SAE 5W-30 est le
meilleur choix en matière d’écono-
mie de carburant et de démarrage
par temps froid.
L’utilisation d’une huile moteur de
viscosité SAE 10W-30 ou supé-
rieure par temps très froid peut
rendre le démarrage du moteur
difficile ; il est dès lors préférable
d’opter pour de l’huile moteur SAE
5W-30.
Quantité d’huile
(Vidange et remplissage —
référence
*2)
Avec filtre
Sans filtre7,5 L (7,9 qt., 6,6 Imp.qt.)
7,0 L (7,4 qt., 6,2 Imp.qt.)
De préférence
Plage de températures prévues avant
la prochaine vidange d’huile

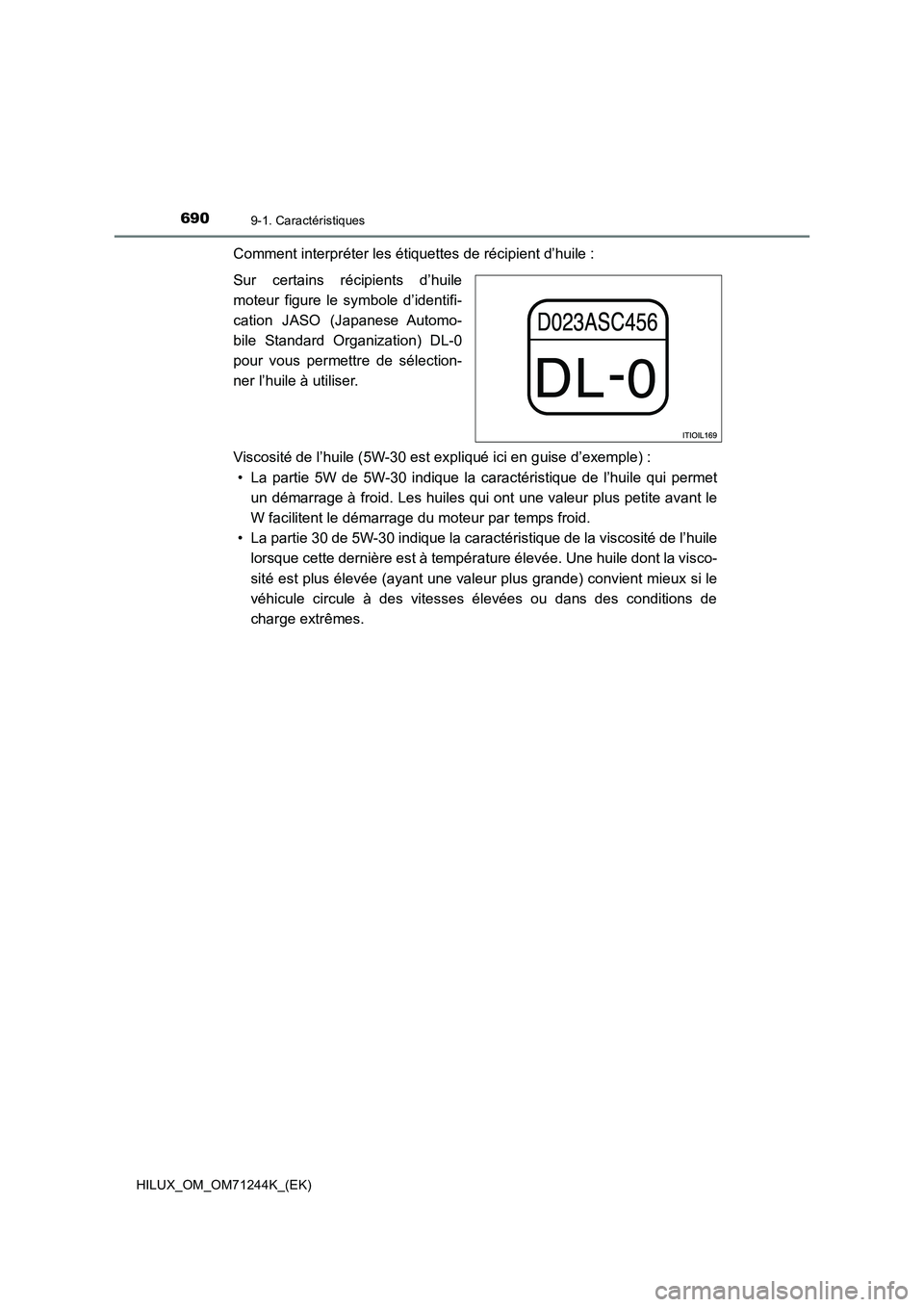

6909-1. Caractéristiques
HILUX_OM_OM71244K_(EK)
Comment interpréter les étiquettes de récipient d’huile :
Sur certains récipients d’huile
moteur figure le symbole d’identifi-
cation JASO (Japanese Automo-
bile Standard Organization) DL-0
pour vous permettre de sélection-
ner l’huile à utiliser.
Viscosité de l’huile (5W-30 est expliqué ici en guise d’exemple) :
• La partie 5W de 5W-30 indique la caractéristique de l’huile qui permet
un démarrage à froid. Les huiles qui ont une valeur plus petite avant le
W facilitent le démarrage du moteur par temps froid.
• La partie 30 de 5W-30 indique la caractéristique de la viscosité de l’huile
lorsque cette dernière est à température élevée. Une huile dont la visco-
sité est plus élevée (ayant une valeur plus grande) convient mieux si le
véhicule circule à des vitesses élevées ou dans des conditions de
charge extrêmes.
