TOYOTA HILUX 2018 Instructieboekje (in Dutch)

2203-3. Verstellen van de stoelen
HILUX_OM_OM0K375E_(EE)

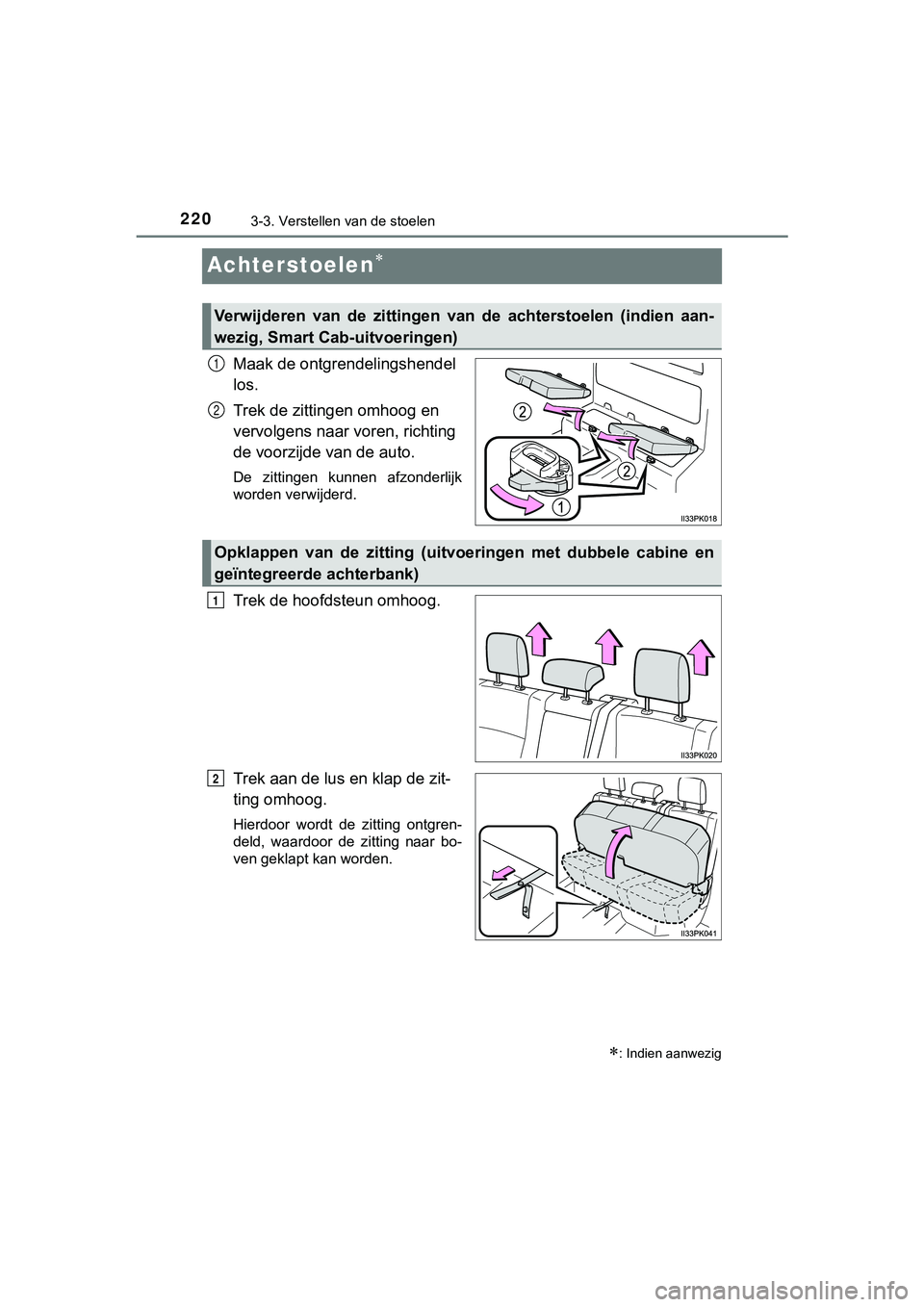

Achterstoelen
Maak de ontgrendelingshendel
los.
Trek de zittingen omhoog en
vervolgens naar voren, richting
de voorzijde van de auto.
De zittingen kunnen afzonderlijk
worden verwijderd.
Trek de hoofdsteun omhoog.
Trek aan de lus en klap de zit-
ting omhoog.
Hierdoor wordt de zitting ontgren-
deld, waardoor de zitting naar bo-
ven geklapt kan worden.
: Indien aanwezig
Verwijderen van de zittingen van de achterstoelen (indien aan-
wezig, Smart Cab-uitvoeringen)
1
2
Opklappen van de zitting (uitvoeringen met dubbele cabine en
geïntegreerde achterbank)
1
2
HILUX_OM_OM0K375E_(EE).book Page 220 Thursday, April 12, 2018 12:31 PM

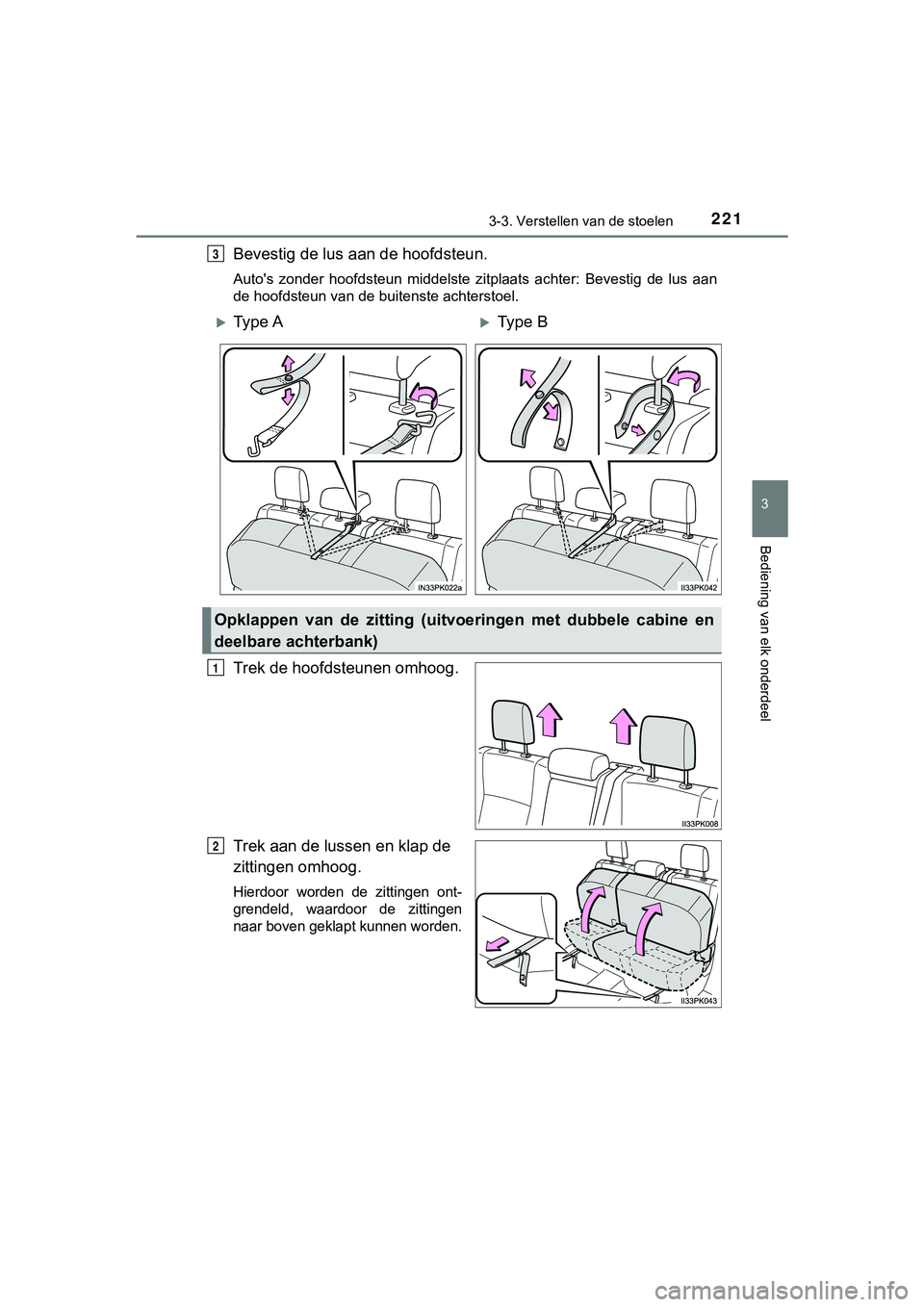

2213-3. Verstellen van de stoelen
3
Bediening van elk onderdeel
HILUX_OM_OM0K375E_(EE)
Bevestig de lus aan de hoofdsteun.
Auto's zonder hoofdsteun middelste zitplaats achter: Bevestig de lus aan
de hoofdsteun van de buitenste achterstoel.
Trek de hoofdsteunen omhoog.
Trek aan de lussen en klap de
zittingen omhoog.
Hierdoor worden de zittingen ont-
grendeld, waardoor de zittingen
naar boven geklapt kunnen worden.
3
Ty p e AType B
Opklappen van de zitting (uitvoeringen met dubbele cabine en
deelbare achterbank)
1
2
HILUX_OM_OM0K375E_(EE).book Page 221 Thursday, April 12, 2018 12:31 PM

2223-3. Verstellen van de stoelen
HILUX_OM_OM0K375E_(EE)

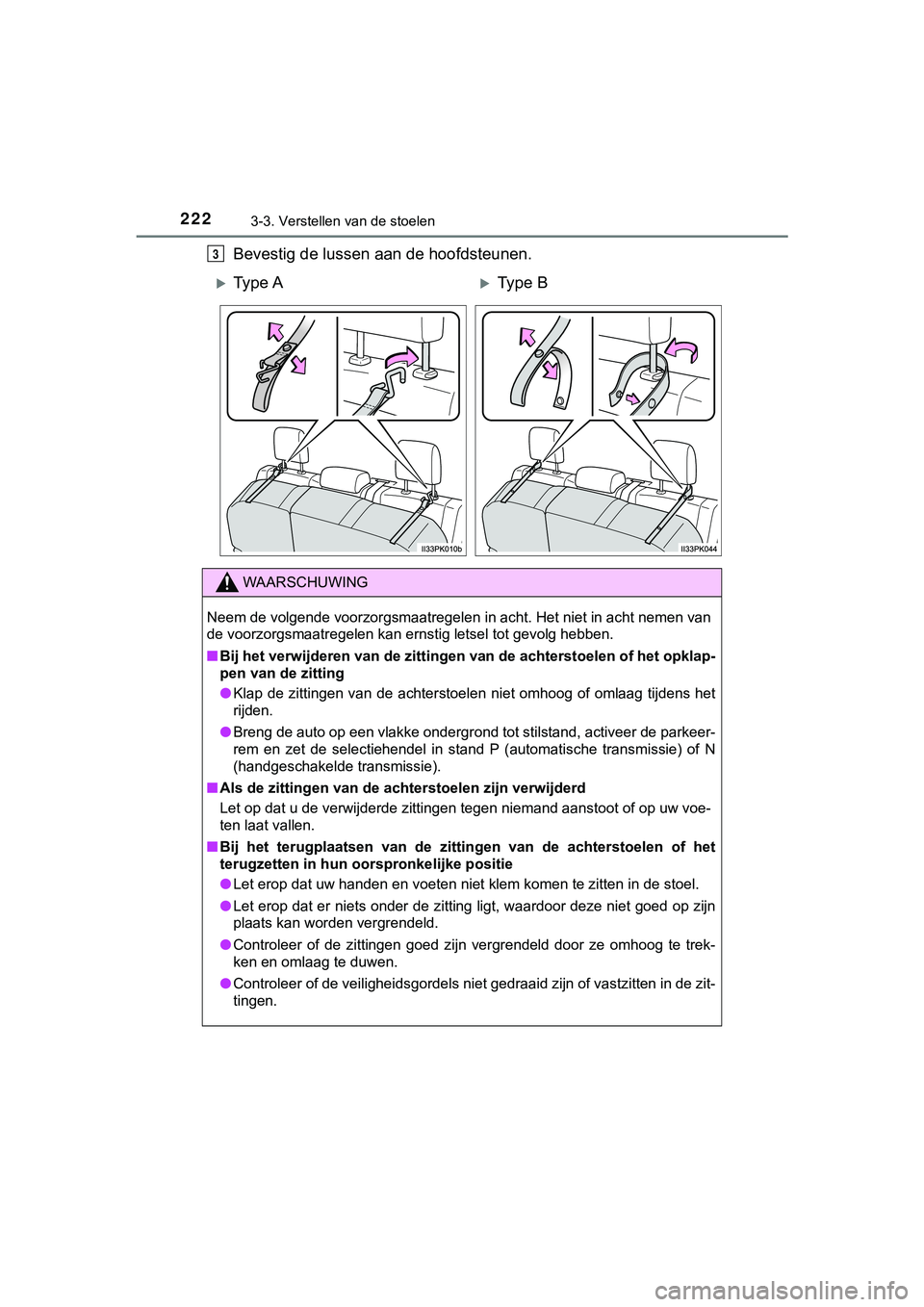

Bevestig de lussen aan de hoofdsteunen.3
Ty p e AType B
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht. Het niet in acht nemen van
de voorzorgsmaatregelen kan ernstig letsel tot gevolg hebben.
■ Bij het verwijderen van de zittingen van de achterstoelen of he t opklap-
pen van de zitting
● Klap de zittingen van de achterstoelen niet omhoog of omlaag ti jdens het
rijden.
● Breng de auto op een vlakke ondergrond tot stilstand, activeer de parkeer-
rem en zet de selectiehendel in stand P (automatische transmissie) of N
(handgeschakelde transmissie).
■ Als de zittingen van de achterstoelen zijn verwijderd
Let op dat u de verwijderde zittingen tegen niemand aanstoot of op uw voe-
ten laat vallen.
■ Bij het terugplaatsen van de zittingen van de achterstoelen of het
terugzetten in hun oorspronkelijke positie
● Let erop dat uw handen en voeten niet klem komen te zitten in d e stoel.
● Let erop dat er niets onder de zitting ligt, waardoor deze niet goed op zijn
plaats kan worden vergrendeld.
● Controleer of de zittingen goed zijn vergrendeld door ze omhoog te trek-
ken en omlaag te duwen.
● Controleer of de veiligheidsgordels niet gedraaid zijn of vastz itten in de zit-
tingen.
HILUX_OM_OM0K375E_(EE).book Page 222 Thursday, April 12, 2018 12:31 PM

223
3
3-3. Verstellen van de stoelen
Bediening van elk onderdeel
HILUX_OM_OM0K375E_(EE)

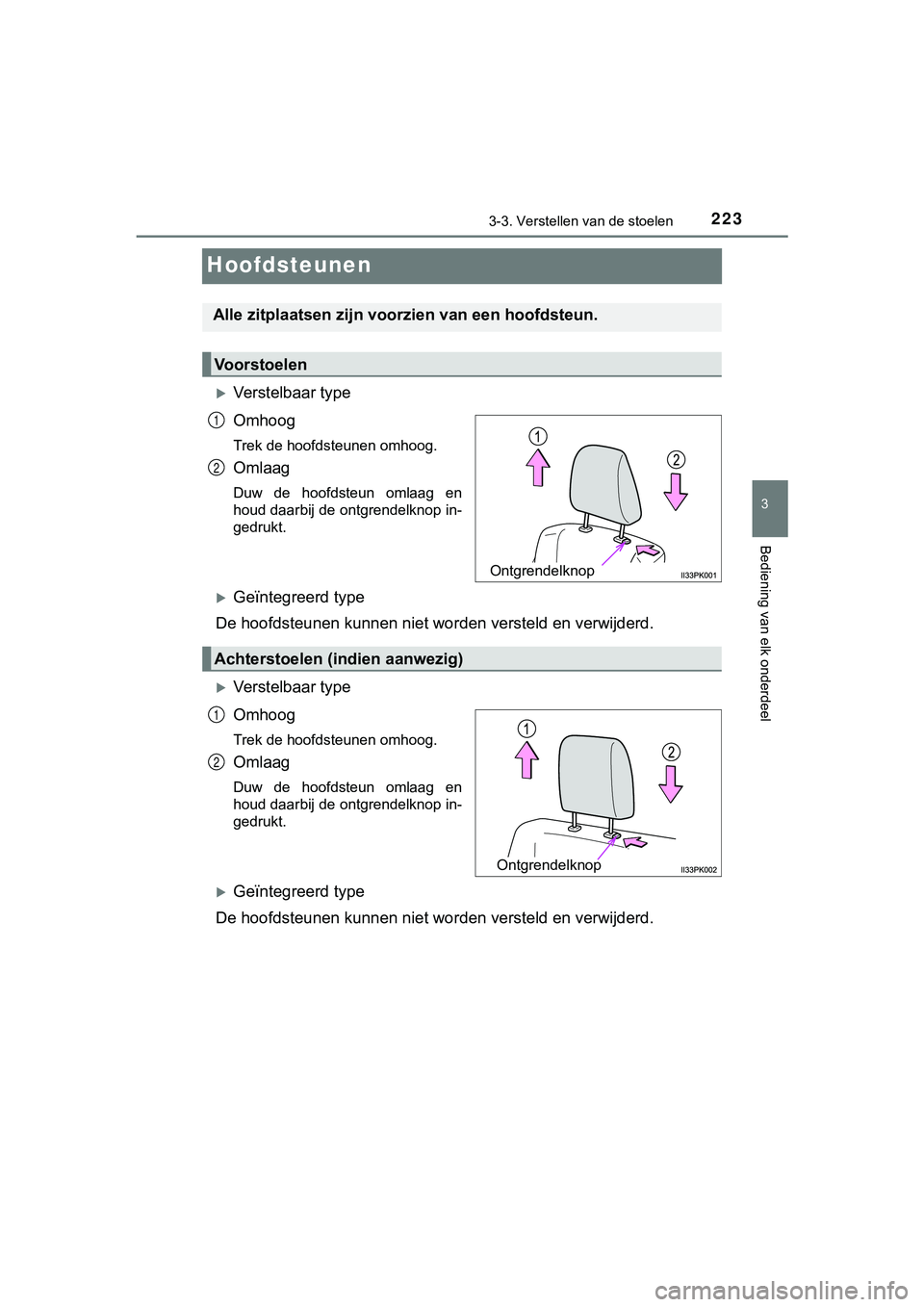

Hoofdsteunen
Verstelbaar type
Omhoog
Trek de hoofdsteunen omhoog.
Omlaag
Duw de hoofdsteun omlaag en
houd daarbij de ontgrendelknop in-
gedrukt.
Geïntegreerd type
De hoofdsteunen kunnen niet wor den versteld en verwijderd.
Verstelbaar type
Omhoog
Trek de hoofdsteunen omhoog.
Omlaag
Duw de hoofdsteun omlaag en
houd daarbij de ontgrendelknop in-
gedrukt.
Geïntegreerd type
De hoofdsteunen kunnen niet wor den versteld en verwijderd.
Alle zitplaatsen zijn voorzien van een hoofdsteun.
Voorstoelen
Ontgrendelknop
1
2
Achterstoelen (indien aanwezig)
Ontgrendelknop
1
2
HILUX_OM_OM0K375E_(EE).book Page 223 Thursday, April 12, 2018 12:31 PM

2243-3. Verstellen van de stoelen
HILUX_OM_OM0K375E_(EE)

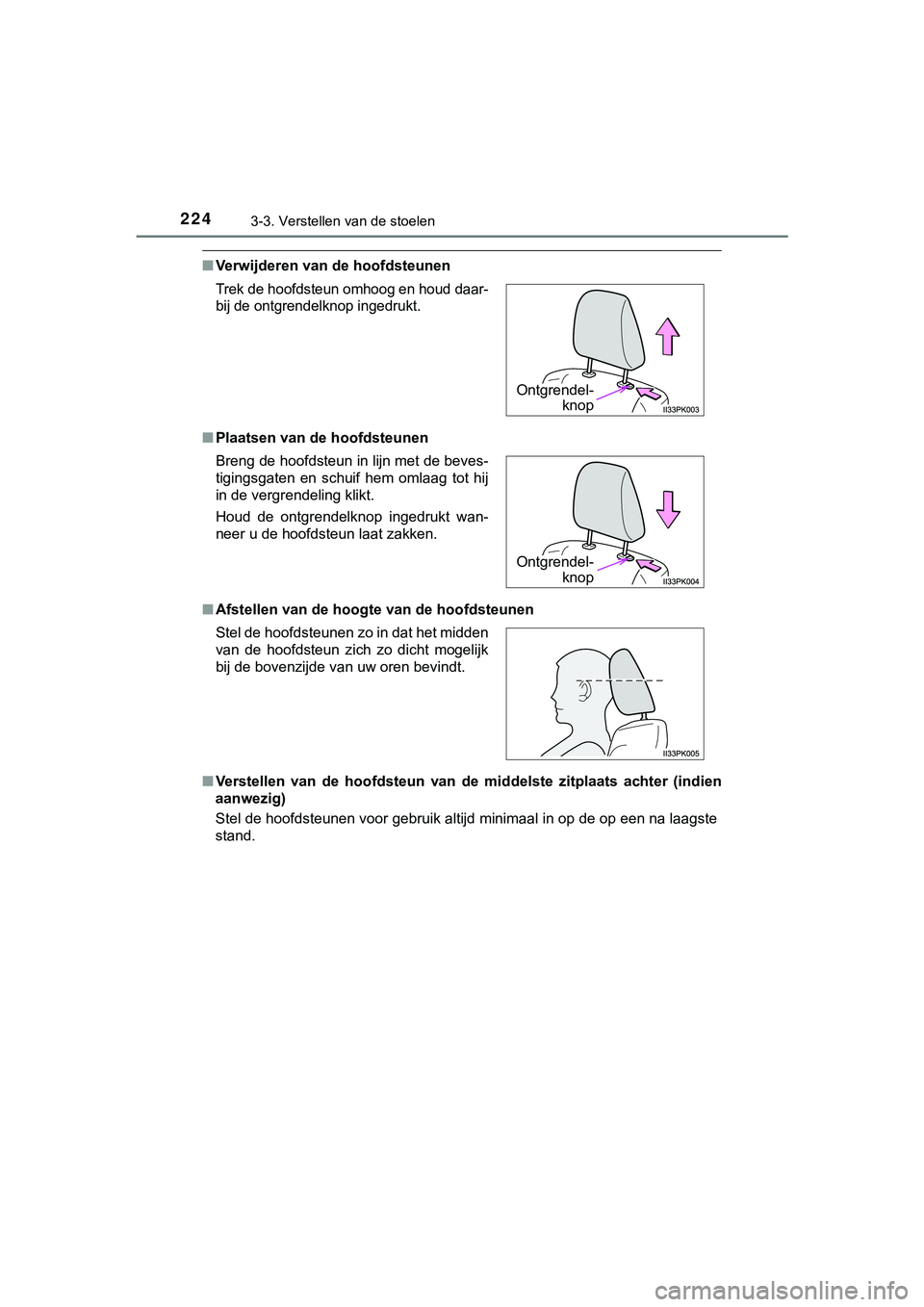

■Verwijderen van de hoofdsteunen
■ Plaatsen van de hoofdsteunen
■ Afstellen van de hoogte van de hoofdsteunen
■ Verstellen van de hoofdsteun van de middelste zitplaats achter (indien
aanwezig)
Stel de hoofdsteunen voor gebruik altijd minimaal in op de op een na laagste
stand.
Trek de hoofdsteun omhoog en houd daar-
bij de ontgrendelknop ingedrukt.
Breng de hoofdsteun in lijn met de beves-
tigingsgaten en schuif hem omlaag tot hij
in de vergrendeling klikt.
Houd de ontgrendelknop ingedrukt wan-
neer u de hoofdsteun laat zakken.
Stel de hoofdsteunen zo in dat het midden
van de hoofdsteun zich zo dicht mogelijk
bij de bovenzijde van uw oren bevindt.
Ontgrendel- knop
Ontgrendel-knop
HILUX_OM_OM0K375E_(EE).book Page 224 Thursday, April 12, 2018 12:31 PM

2253-3. Verstellen van de stoelen
3
Bediening van elk onderdeel
HILUX_OM_OM0K375E_(EE)

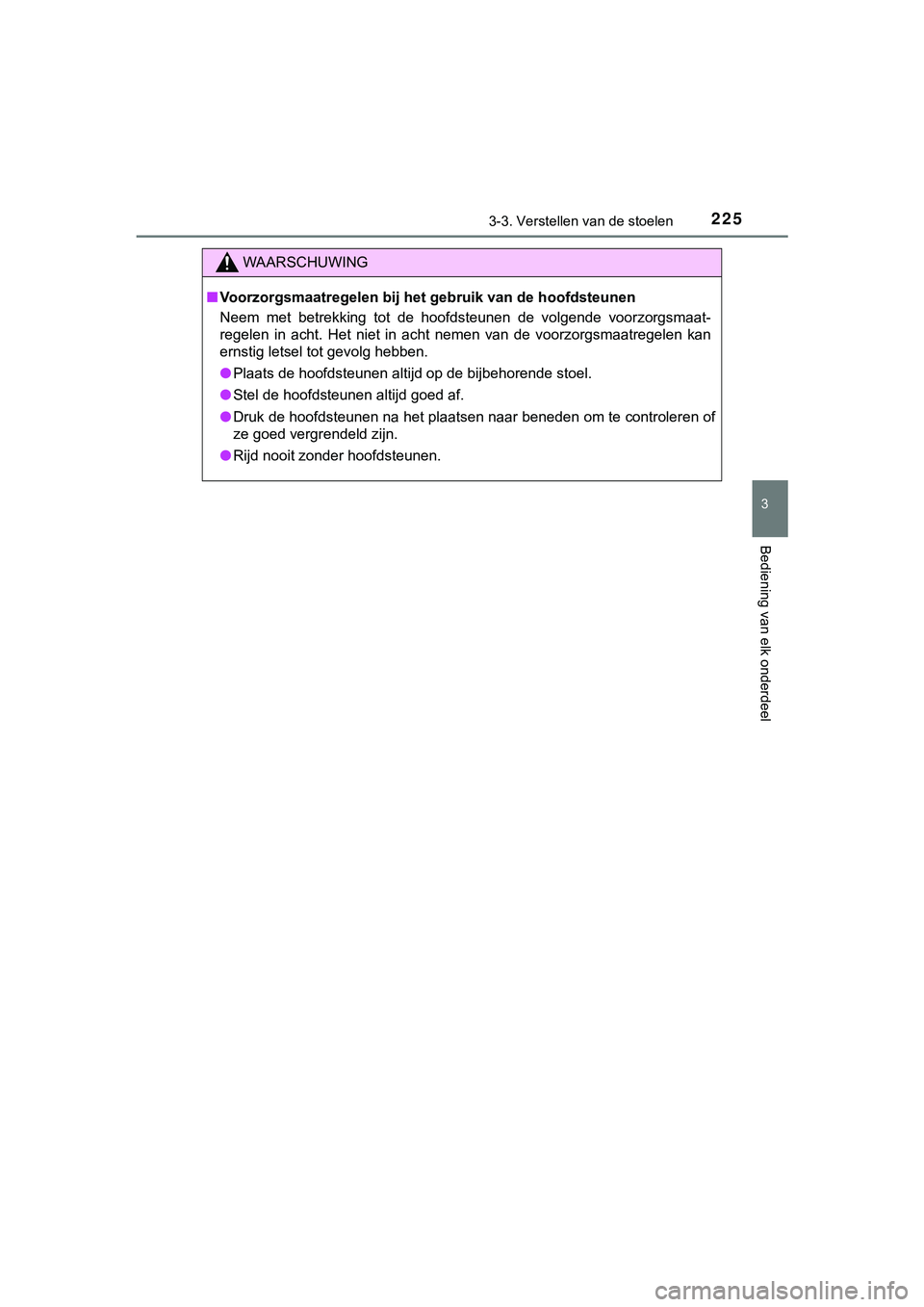

WAARSCHUWING
■Voorzorgsmaatregelen bij het gebruik van de hoofdsteunen
Neem met betrekking tot de hoofdsteunen de volgende voorzorgsmaat-
regelen in acht. Het niet in acht nemen van de voorzorgsmaatregelen kan
ernstig letsel tot gevolg hebben.
● Plaats de hoofdsteunen altijd op de bijbehorende stoel.
● Stel de hoofdsteunen altijd goed af.
● Druk de hoofdsteunen na het plaatsen naar beneden om te control eren of
ze goed vergrendeld zijn.
● Rijd nooit zonder hoofdsteunen.
HILUX_OM_OM0K375E_(EE).book Page 225 Thursday, April 12, 2018 12:31 PM

2263-4. Verstellen van het stuurwiel en de spiegels
HILUX_OM_OM0K375E_(EE)
Stuurwiel
Houd het stuurwiel vast en druk
de hendel omlaag.
Ty p e A
Zet het stuurwiel in de ideale
positie door het in verticale rich-
ting te bewegen.
Trek na de verstelling de hendel
omhoog om het stuurwiel te bor-
gen.
Ty p e B
Zet het stuurwiel in de ideale
positie door het in horizontale en
verticale richting te bewegen.
Trek na de verstelling de hendel
omhoog om het stuurwiel te bor-
gen.
Procedure voor het verstellen
1
2
2
HILUX_OM_OM0K375E_(EE).book Page 226 Thursday, April 12, 2018 12:31 PM

2273-4. Verstellen van het stuurwiel en de spiegels
3
Bediening van elk onderdeel
HILUX_OM_OM0K375E_(EE)

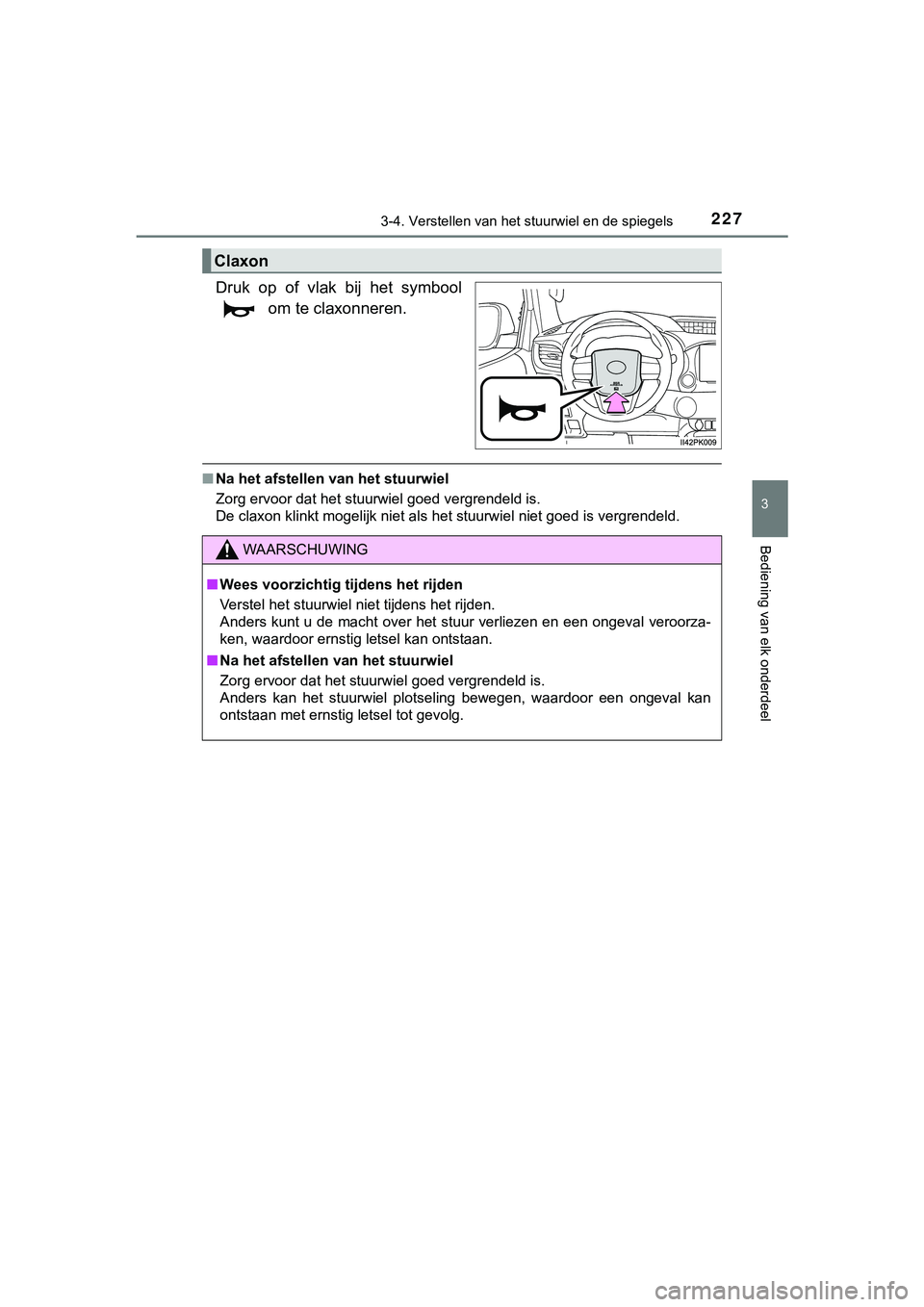

Druk op of vlak bij het symbool om te claxonneren.
■Na het afstellen van het stuurwiel
Zorg ervoor dat het stuurwiel goed vergrendeld is.
De claxon klinkt mogelijk niet als het stuurwiel niet goed is v ergrendeld.
Claxon
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
Verstel het stuurwiel niet tijdens het rijden.
Anders kunt u de macht over het stuur verliezen en een ongeval veroorza-
ken, waardoor ernstig letsel kan ontstaan.
■ Na het afstellen van het stuurwiel
Zorg ervoor dat het stuurwiel goed vergrendeld is.
Anders kan het stuurwiel plotseling bewegen, waardoor een ongeval kan
ontstaan met ernstig letsel tot gevolg.
HILUX_OM_OM0K375E_(EE).book Page 227 Thursday, April 12, 2018 12:31 PM

2283-4. Verstellen van het stuurwiel en de spiegels
HILUX_OM_OM0K375E_(EE)

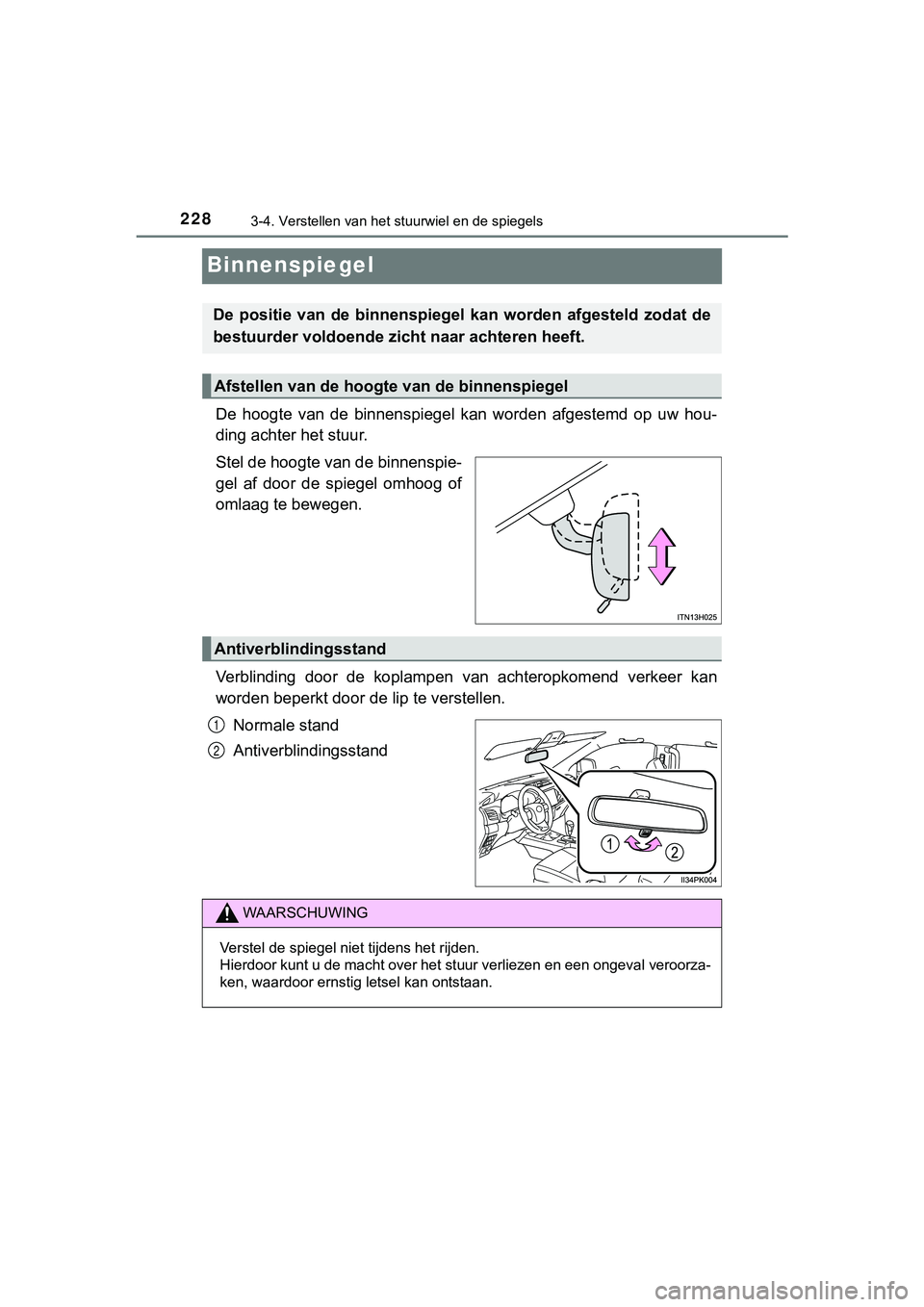

Binnenspiegel
De hoogte van de binnenspiegel kan worden afgestemd op uw hou-
ding achter het stuur.
Stel de hoogte van de binnenspie-
gel af door de spiegel omhoog of
omlaag te bewegen.
Verblinding door de koplampen van achteropkomend verkeer kan
worden beperkt door de lip te verstellen.
Normale stand
Antiverblindingsstand
De positie van de binnenspiegel kan worden afgesteld zodat de
bestuurder voldoende zic ht naar achteren heeft.
Afstellen van de hoogte van de binnenspiegel
Antiverblindingsstand
1
2
WAARSCHUWING
Verstel de spiegel niet tijdens het rijden.
Hierdoor kunt u de macht over het stuur verliezen en een ongeva l veroorza-
ken, waardoor ernstig letsel kan ontstaan.
HILUX_OM_OM0K375E_(EE).book Page 228 Thursday, April 12, 2018 12:31 PM

229
3
3-4. Verstellen van het stuurwiel en de spiegels
Bediening van elk onderdeel
HILUX_OM_OM0K375E_(EE)

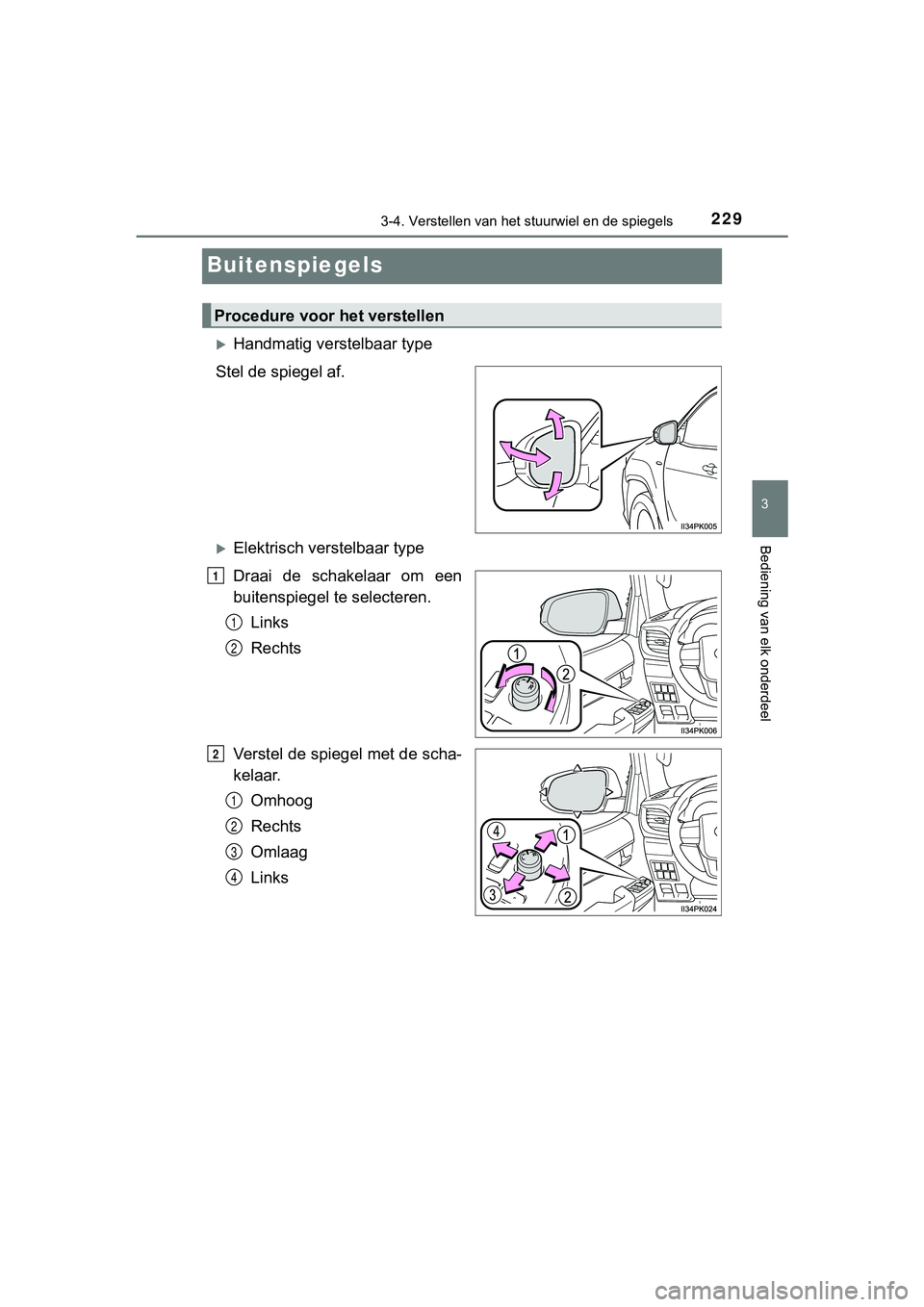

Buitenspiegels
Handmatig verstelbaar type
Stel de spiegel af.
Elektrisch verstelbaar type
Draai de schakelaar om een
buitenspiegel te selecteren. Links
Rechts
Verstel de spiegel met de scha-
kelaar. Omhoog
Rechts
Omlaag
Links
Procedure voor het verstellen
1
1
2
2
1
2
3
4
HILUX_OM_OM0K375E_(EE).book Page 229 Thursday, April 12, 2018 12:31 PM
