2504-1. Voordat u gaat rijden
HILUX_OM_OM0K375E_(EE)

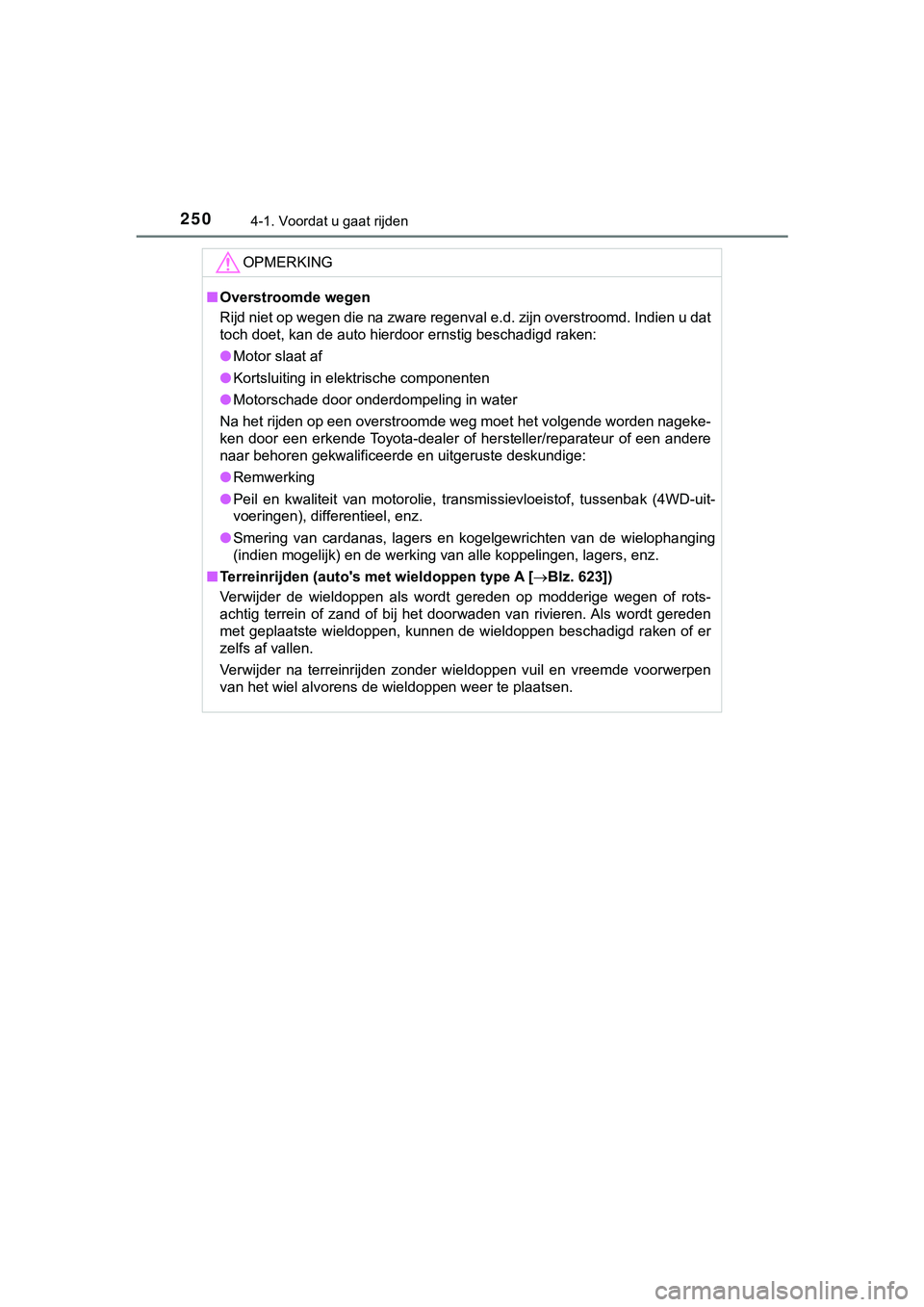

OPMERKING
■Overstroomde wegen
Rijd niet op wegen die na zware regenval e.d. zijn overstroomd. Indien u dat
toch doet, kan de auto hierdoor ernstig beschadigd raken:
● Motor slaat af
● Kortsluiting in elektrische componenten
● Motorschade door onderdompeling in water
Na het rijden op een overstroomde weg moet het volgende worden nageke-
ken door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige:
● Remwerking
● Peil en kwaliteit van motorolie, transmissievloeistof, tussenbak (4WD-uit-
voeringen), differentieel, enz.
● Smering van cardanas, lagers en kogelgewrichten van de wielopha nging
(indien mogelijk) en de werking van alle koppelingen, lagers, e nz.
■ Terreinrijden (auto's met wieldoppen type A [ Blz. 623])
Verwijder de wieldoppen als wordt gereden op modderige wegen of rots-
achtig terrein of zand of bij het doorwaden van rivieren. Als w ordt gereden
met geplaatste wieldoppen, kunnen de wieldoppen beschadigd rake n of er
zelfs af vallen.
Verwijder na terreinrijden zonder wieldoppen vuil en vreemde vo orwerpen
van het wiel alvorens de wieldoppen weer te plaatsen.
HILUX_OM_OM0K375E_(EE).book Page 250 Thursday, April 12, 2018 12:31 PM

251
4
4-1. Voordat u gaat rijden
Rijden
HILUX_OM_OM0K375E_(EE)

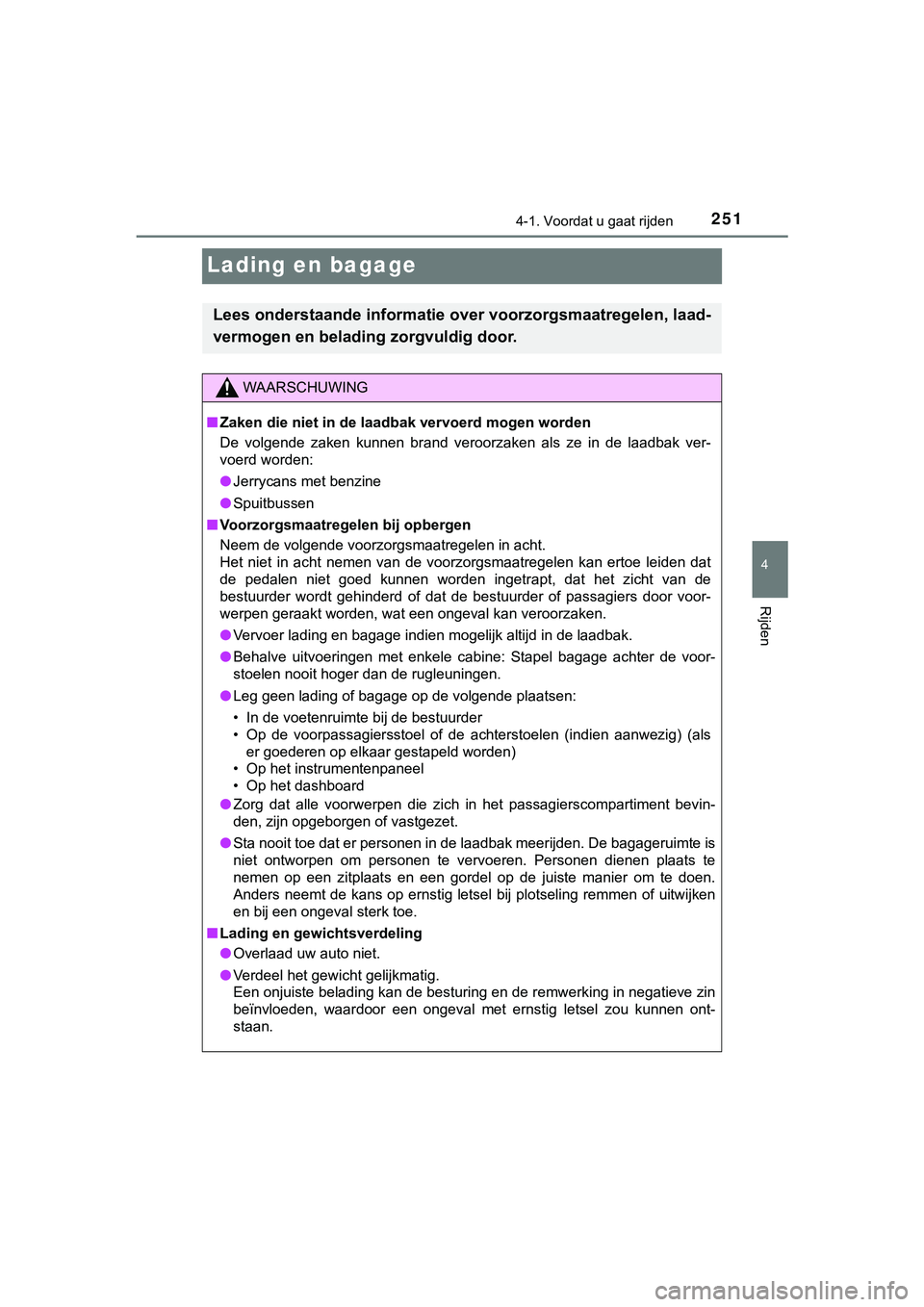

Lading en bagage
Lees onderstaande informatie over voorzorgsmaatregelen, laad-
vermogen en belading zorgvuldig door.
WAARSCHUWING
■ Zaken die niet in de laadbak vervoerd mogen worden
De volgende zaken kunnen brand veroorzaken als ze in de laadbak ver-
voerd worden:
● Jerrycans met benzine
● Spuitbussen
■ Voorzorgsmaatregelen bij opbergen
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ertoe le iden dat
de pedalen niet goed kunnen worden ingetrapt, dat het zicht van de
bestuurder wordt gehinderd of dat de bestuurder of passagiers d oor voor-
werpen geraakt worden, wat een ongeval kan veroorzaken.
● Vervoer lading en bagage indien mogelijk altijd in de laadbak.
● Behalve uitvoeringen met enkele cabine: Stapel bagage achter de voor-
stoelen nooit hoger dan de rugleuningen.
● Leg geen lading of bagage op de volgende plaatsen:
• In de voetenruimte bij de bestuurder
• Op de voorpassagiersstoel of de achterstoelen (indien aanwezig ) (als
er goederen op elkaar gestapeld worden)
• Op het instrumentenpaneel
• Op het dashboard
● Zorg dat alle voorwerpen die zich in het passagierscompartiment bevin-
den, zijn opgeborgen of vastgezet.
● Sta nooit toe dat er personen in de laadbak meerijden. De bagag eruimte is
niet ontworpen om personen te vervoeren. Personen dienen plaats te
nemen op een zitplaats en een gordel op de juiste manier om te doen.
Anders neemt de kans op ernstig letsel bij plotseling remmen of uitwijken
en bij een ongeval sterk toe.
■ Lading en gewichtsverdeling
● Overlaad uw auto niet.
● Verdeel het gewicht gelijkmatig.
Een onjuiste belading kan de besturing en de remwerking in nega tieve zin
beïnvloeden, waardoor een ongeval met ernstig letsel zou kunnen ont-
staan.
HILUX_OM_OM0K375E_(EE).book Page 251 Thursday, April 12, 2018 12:31 PM

2524-1. Voordat u gaat rijden
HILUX_OM_OM0K375E_(EE)

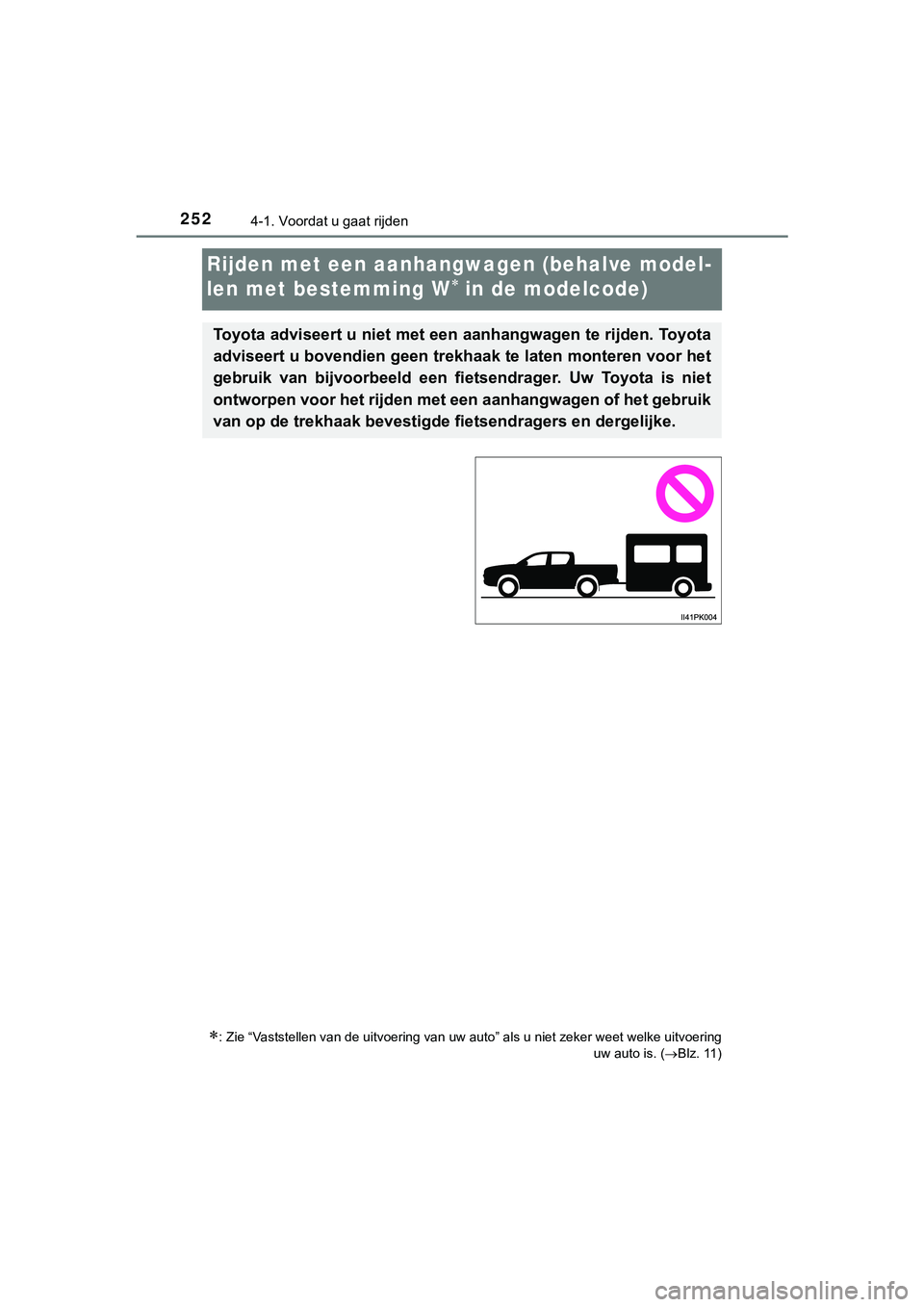

Rijden met een aanhangwagen (behalve model-
len met bestemming W
 in de modelcode)
: Zie “Vaststellen van de uitvoering van uw auto” als u niet zeker weet welke uitvoering
uw auto is. ( Blz. 11)
Toyota adviseert u niet met een aanhangwagen te rijden. Toyota
adviseert u bovendien geen trekhaak te laten monteren voor het
gebruik van bijvoorbeeld een fietsendrager. Uw Toyota is niet
ontworpen voor het rijden met ee n aanhangwagen of het gebruik
van op de trekhaak bevestigde fietsendragers en dergelijke.
HILUX_OM_OM0K375E_(EE).book Page 252 Thursday, April 12, 2018 12:31 PM

253
4
4-1. Voordat u gaat rijden
Rijden
HILUX_OM_OM0K375E_(EE)

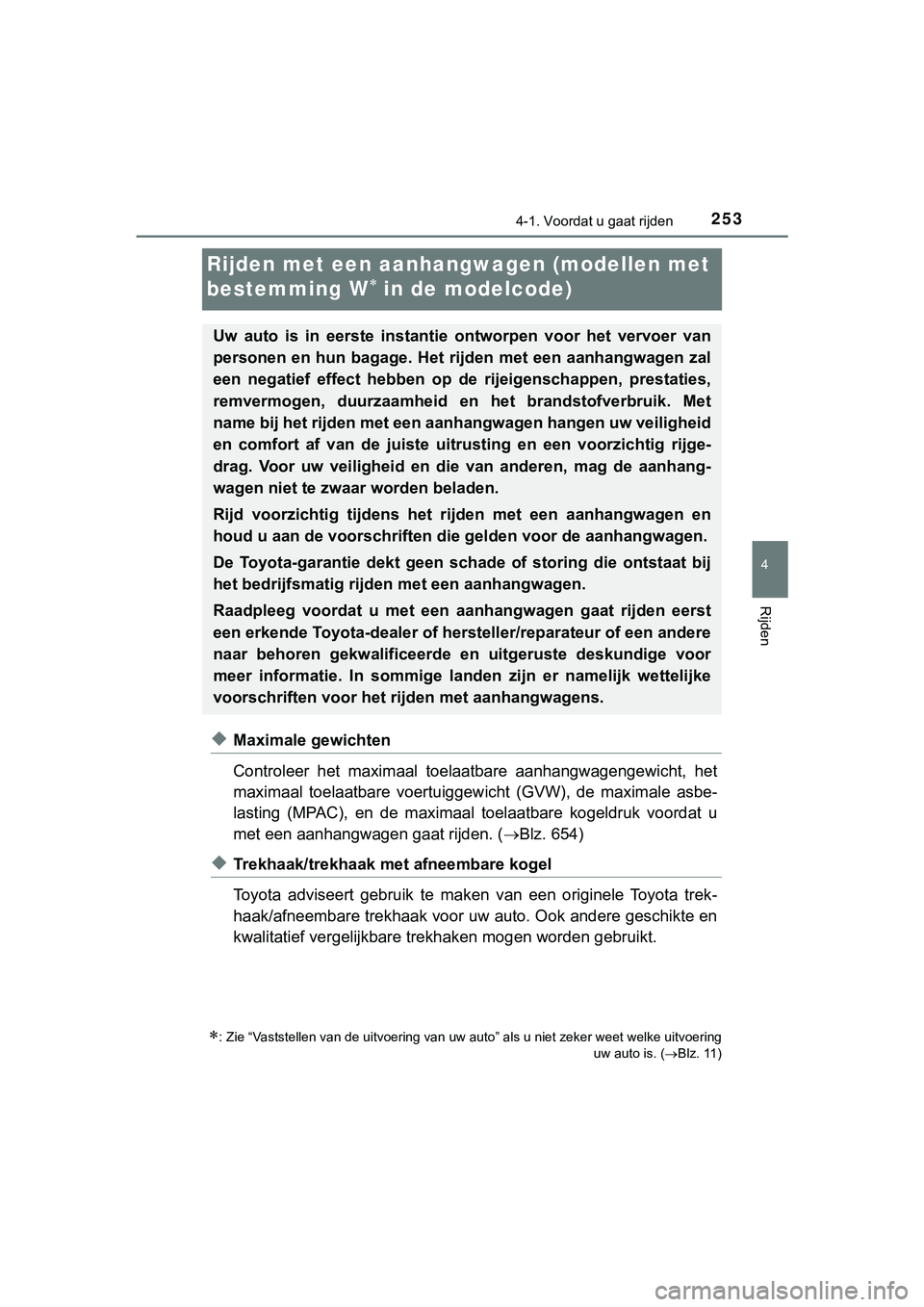

Rijden met een aanhangwagen (modellen met
bestemming W
 in de modelcode)
◆Maximale gewichten
Controleer het maximaal toelaatbare aanhangwagengewicht, het
maximaal toelaatbare voertuiggewicht (GVW), de maximale asbe-
lasting (MPAC), en de maximaal toelaatbare kogeldruk voordat u
met een aanhangwagen gaat rijden. ( Blz. 654)
◆Trekhaak/trekhaak met afneembare kogel
Toyota adviseert gebruik te maken van een originele Toyota trek -
haak/afneembare trekhaak voor uw auto. Ook andere geschikte en
kwalitatief vergelijkbare trekhaken mogen worden gebruikt.
: Zie “Vaststellen van de uitvoering van uw auto” als u niet ze ker weet welke uitvoering
uw auto is. ( Blz. 11)
Uw auto is in eerste instantie ontworpen voor het vervoer van
personen en hun bagage. Het rijden met een aanhangwagen zal
een negatief effect hebben op de rijeigenschappen, prestaties,
remvermogen, duurzaamheid en het brandstofverbruik. Met
name bij het rijden met een aanhangwagen hangen uw veiligheid
en comfort af van de juiste uitrusting en een voorzichtig rijge -
drag. Voor uw veiligheid en die van anderen, mag de aanhang-
wagen niet te zwaar worden beladen.
Rijd voorzichtig tijdens het rijden met een aanhangwagen en
houd u aan de voorschriften die gelden voor de aanhangwagen.
De Toyota-garantie dekt geen s chade of storing die ontstaat bij
het bedrijfsmatig rijden met een aanhangwagen.
Raadpleeg voordat u met een aanhangwagen gaat rijden eerst
een erkende Toyota-dealer of hersteller/reparateur of een ander e
naar behoren gekwalificeerde en uitgeruste deskundige voor
meer informatie. In sommige lan den zijn er namelijk wettelijke
voorschriften voor het rijden met aanhangwagens.
HILUX_OM_OM0K375E_(EE).book Page 253 Thursday, April 12, 2018 12:31 PM

2544-1. Voordat u gaat rijden
HILUX_OM_OM0K375E_(EE)
570 mm
570 mm

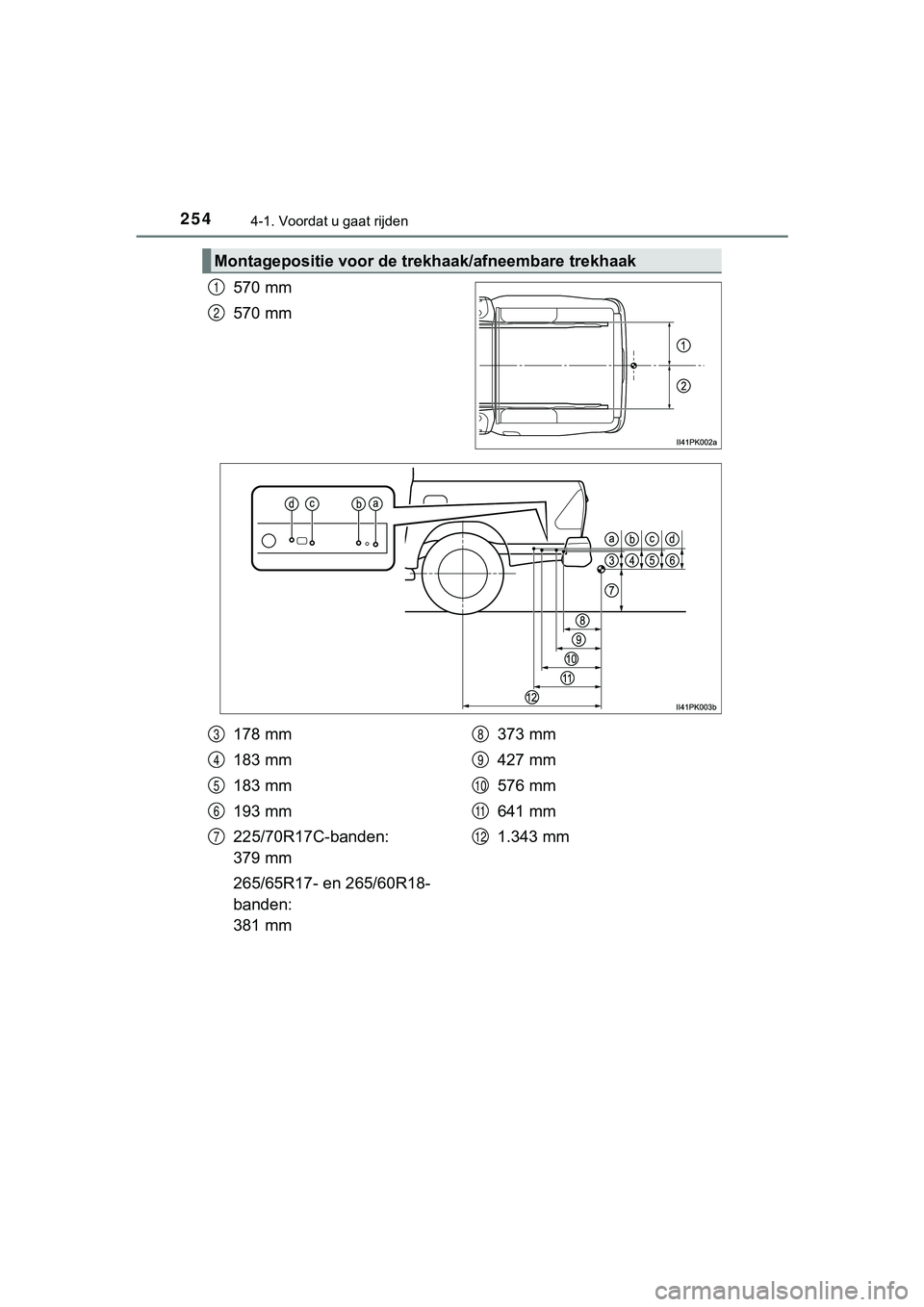

Montagepositie voor de trekhaak/afneembare trekhaak
1
2
178 mm
183 mm
183 mm
193 mm
225/70R17C-banden:
379 mm
265/65R17- en 265/60R18-
banden:
381 mm373 mm
427 mm
576 mm
641 mm
1.343 mm3
4
5
6
7
8
9
10
11
12
HILUX_OM_OM0K375E_(EE).book
Page 254 Thursday, April 12, 2018 12:31 PM

2554-1. Voordat u gaat rijden
4
Rijden
HILUX_OM_OM0K375E_(EE)
De auto zal anders aanvoelen als u met een aanhangwagen rijdt.
Neem de onderstaande voorzorgsmaatregelen in acht om een onge-
val en ernstig letsel te voorkomen:
■Controleer de elektrische aansluiting tussen de aanhangwa-
gen en de auto
Breng de auto tot stilstand na een korte afstand gereden te heb ben
en controleer, net als voor het w egrijden, of de verlichting van de
aanhangwagen werkt.
■Oefen het rijden met een aanhangwagen
● Oefen het rijden met een aanhangwagen in een omgeving zon-
der of met weinig verkeer, zodat u leert hoe de combinatie aan-
voelt bij het keren, st oppen en achteruitrijden.
● Houd tijdens het achteruitrijden het stuurwiel stevig vast en d raai
het stuurwiel rechtsom om de aanhangwagen naar links te stu-
ren en linksom om de aanhangwagen naar rechts te sturen. Ver-
draai het stuurwiel altijd gele idelijk om stuurfouten te voorko men.
Laat iemand u bij het achteruitrijden begeleiden om de kans op
een ongeval te beperken.
■Vergroten van de tussenafstand
Bij een snelheid van 10 km/h moet de afstand tot uw voorligger
minimaal gelijk zijn aan de tota le lengte van uw auto en de aan -
hangwagen. Voorkom plotselinge remmanoeuvres die tot een slip
zouden kunnen leiden. Als de auto in een slip raakt, zou u de c on-
trole over de auto kunnen verliezen. De kans hierop is vooral a an-
wezig tijdens het rijden op een nat of glad wegdek.
■Acceleratie/stuurcomm ando's/bochtengedrag
In te krappe bochten kan de aanhangwagen de auto raken. Redu-
ceer uw snelheid voordat u een bocht nadert en neem bochten met
een zodanige snelheid dat plots eling remmen niet nodig is.
■Belangrijke punten met betrekking tot het aansnijden van
bochten
De wielen van de aanhangwagen maken een krappere bocht dan
de wielen van de auto. Snijd boc hten daarom ruimer aan dan u zo u
doen als u niet met een aanhangwagen rijdt.
Advies
HILUX_OM_OM0K375E_(EE).book Page 255 Thursday, April 12, 2018 12:31 PM

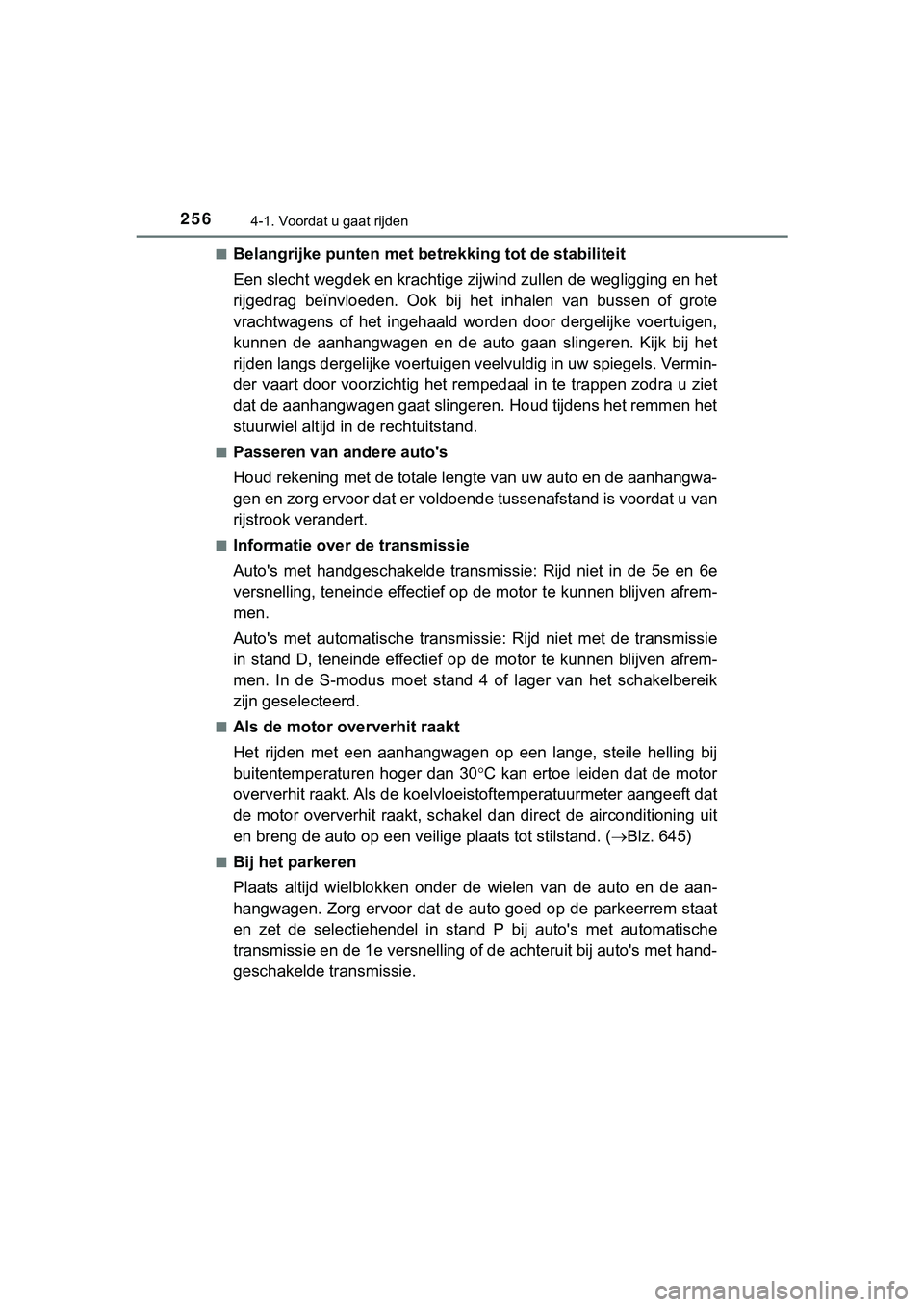

2564-1. Voordat u gaat rijden
HILUX_OM_OM0K375E_(EE)■
Belangrijke punten met betre
kking tot de stabiliteit
Een slecht wegdek en kr achtige zijwind zullen de wegligging en het
rijgedrag beïnvloeden. Ook bij het inhalen van bussen of grote
vrachtwagens of het ingehaald word en door dergelijke voertuigen,
kunnen de aanhangwagen en de auto gaan slingeren. Kijk bij het
rijden langs dergelijke voertui gen veelvuldig in uw spiegels. V ermin-
der vaart door voorzichtig het rempedaal in te trappen zodra u ziet
dat de aanhangwagen gaat slingeren. Houd tijdens het remmen het
stuurwiel altijd in de rechtuitstand.
■Passeren van andere auto's
Houd rekening met de totale lengte van uw auto en de aanhangwa-
gen en zorg ervoor dat er voldoend e tussenafstand is voordat u van
rijstrook verandert.
■Informatie over de transmissie
Auto's met handgeschakelde transmissie: Rijd niet in de 5e en 6e
versnelling, teneinde effectief op de motor te kunnen blijven a frem-
men.
Auto's met automatische transmis sie: Rijd niet met de transmissie
in stand D, teneinde effectief op de motor te kunnen blijven af rem-
men. In de S-modus moet stand 4 of lager van het schakelbereik
zijn geselecteerd.
■Als de motor oververhit raakt
Het rijden met een aanhangwagen op een lange, steile helling bi j
buitentemperaturen hoger dan 30 C kan ertoe leiden dat de motor
oververhit raakt. Als de koelvl oeistoftemperatuurmeter aangeeft dat
de motor oververhit raakt, schak el dan direct de airconditioning uit
en breng de auto op een veili ge plaats tot stilstand. (Blz. 645)
■Bij het parkeren
Plaats altijd wielblokken onder de wielen van de auto en de aan -
hangwagen. Zorg ervoor dat de auto goed op de parkeerrem staat
en zet de selectiehendel in stand P bij auto's met automatische
transmissie en de 1e versnelling of de achteruit bij auto's met hand-
geschakelde transmissie.
HILUX_OM_OM0K375E_(EE).book Page 256 Thursday, April 12, 2018 12:31 PM

2574-1. Voordat u gaat rijden
4
Rijden
HILUX_OM_OM0K375E_(EE)

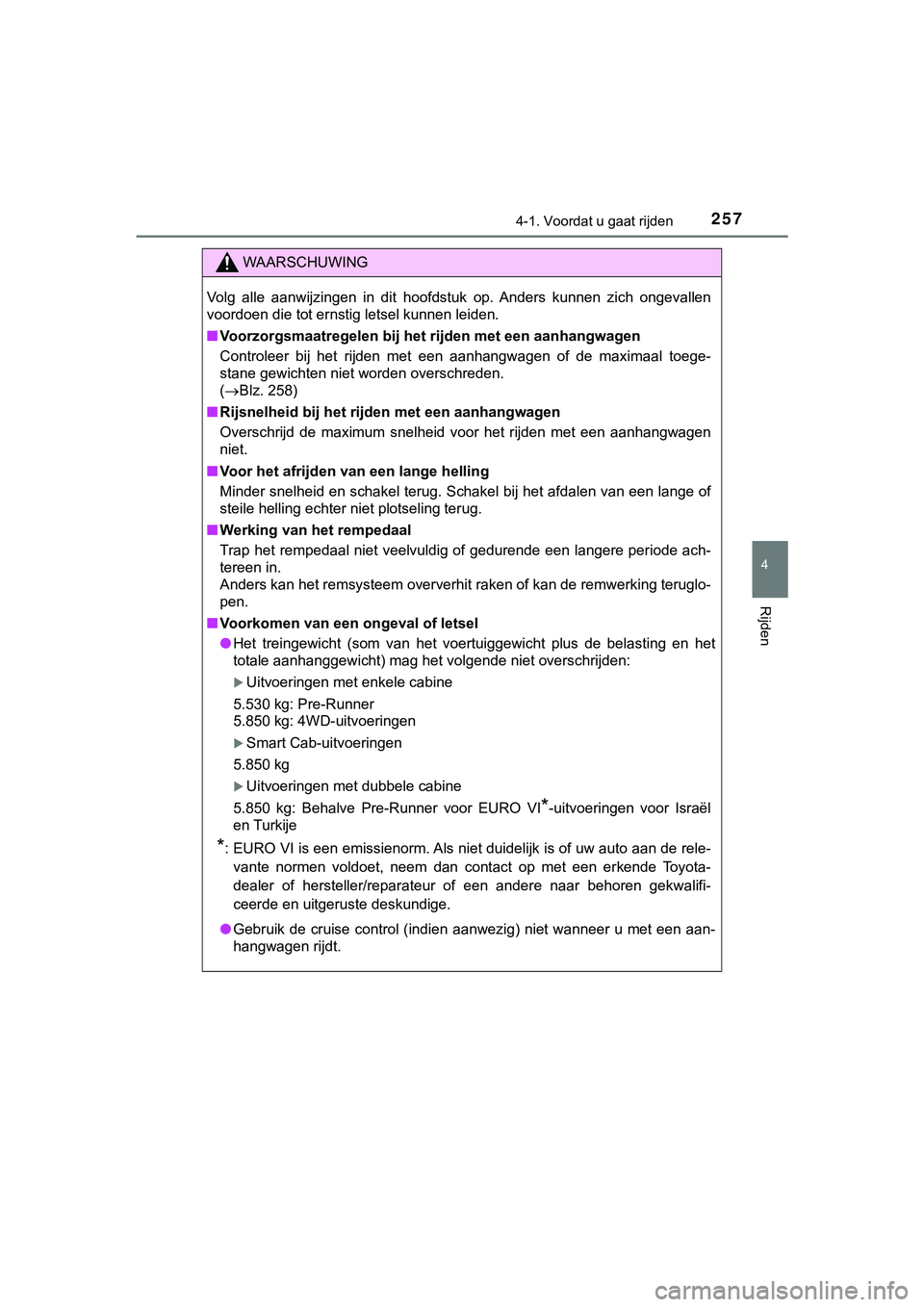

WAARSCHUWING
Volg alle aanwijzingen in dit hoofdstuk op. Anders kunnen zich ongevallen
voordoen die tot ernstig letsel kunnen leiden.
■ Voorzorgsmaatregelen bij het rijden met een aanhangwagen
Controleer bij het rijden met een aanhangwagen of de maximaal t oege-
stane gewichten niet worden overschreden.
( Blz. 258)
■ Rijsnelheid bij het rijden met een aanhangwagen
Overschrijd de maximum snelheid voor het rijden met een aanhang wagen
niet.
■ Voor het afrijden van een lange helling
Minder snelheid en schakel terug. Schakel bij het afdalen van een lange of
steile helling echter niet plotseling terug.
■ Werking van het rempedaal
Trap het rempedaal niet veelvuldig of gedurende een langere periode ach-
tereen in.
Anders kan het remsysteem oververhit raken of kan de remwerking teruglo-
pen.
■ Voorkomen van een ongeval of letsel
● Het treingewicht (som van het voertuiggewicht plus de belasting en het
totale aanhanggewicht) mag het volgende niet overschrijden:
Uitvoeringen met enkele cabine
5.530 kg: Pre-Runner
5.850 kg: 4WD-uitvoeringen
Smart Cab-uitvoeringen
5.850 kg
Uitvoeringen met dubbele cabine
5.850 kg: Behalve Pre-Runner voor EURO VI
*-uitvoeringen voor Israël
en Turkije
*: EURO VI is een emissienorm. Als niet duidelijk is of uw auto a an de rele-
vante normen voldoet, neem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alifi-
ceerde en uitgeruste deskundige.
● Gebruik de cruise control (indien aanwezig) niet wanneer u met een aan-
hangwagen rijdt.
HILUX_OM_OM0K375E_(EE).book Page 257 Thursday, April 12, 2018 12:31 PM

2584-1. Voordat u gaat rijden
HILUX_OM_OM0K375E_(EE)■

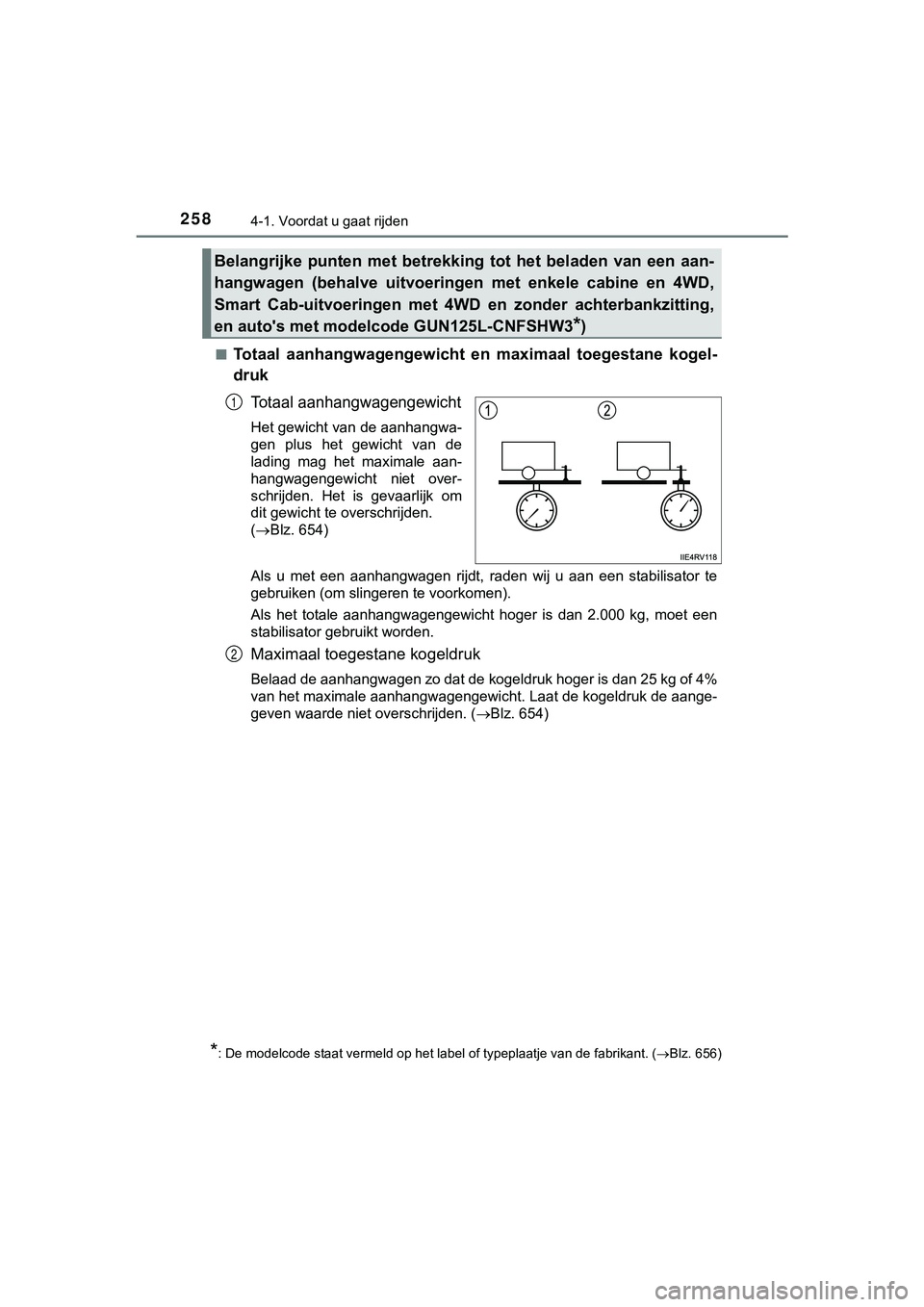

Totaal aanhangwagengewicht en maximaal toegestane kogel-
druk
Totaal aanhangwagengewicht
Het gewicht van de aanhangwa-
gen plus het gewicht van de
lading mag het maximale aan-
hangwagengewicht niet over-
schrijden. Het is gevaarlijk om
dit gewicht te overschrijden.
(
Blz. 654)
Als u met een aanhangwagen rijdt, raden wij u aan een stabilisa tor te
gebruiken (om slingeren te voorkomen).
Als het totale aanhangwagengewicht hoger is dan 2.000 kg, moet een
stabilisator gebruikt worden.
Maximaal toegestane kogeldruk
Belaad de aanhangwagen zo dat de kogeldruk hoger is dan 25 kg of 4%
van het maximale aanhangwagengewicht. Laat de kogeldruk de aang e-
geven waarde niet overschrijden. ( Blz. 654)
Belangrijke punten met betrekking tot het beladen van een aan-
hangwagen (behalve uitvoeringen met enkele cabine en 4WD,
Smart Cab-uitvoeringen met 4WD en zonder achterbankzitting,
en auto's met modelc ode GUN125L-CNFSHW3
*)
*: De modelcode staat vermeld op het label of typeplaatje van de fabrikant. (Blz. 656)
1
2
HILUX_OM_OM0K375E_(EE).book Page 258 Thursday, April 12, 2018 12:31 PM

2594-1. Voordat u gaat rijden
4
Rijden
HILUX_OM_OM0K375E_(EE)■

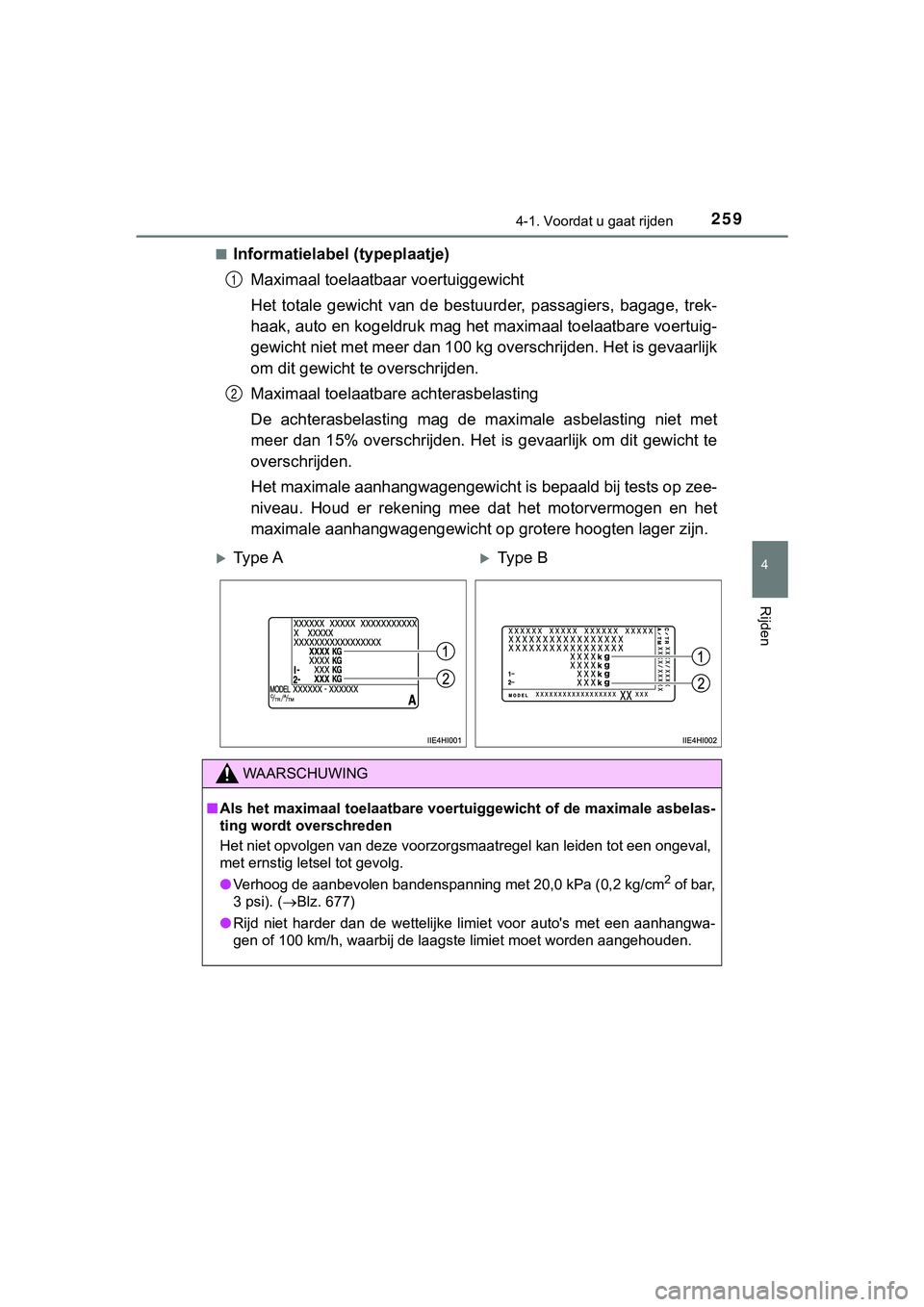

Informatielabel (typeplaatje)
Maximaal toelaatbaar voertuiggewicht
Het totale gewicht van de bestuurder, passagiers, bagage, trek-
haak, auto en kogeldruk mag het maximaal toelaatbare voertuig-
gewicht niet met meer dan 100 kg overschrijden. Het is gevaarli jk
om dit gewicht te overschrijden.
Maximaal toelaatbare achterasbelasting
De achterasbelasting mag de ma ximale asbelasting niet met
meer dan 15% overschrijden. Het is gevaarlijk om dit gewicht te
overschrijden.
Het maximale aanhangwagengewicht is bepaald bij tests op zee-
niveau. Houd er rekening mee dat het motorvermogen en het
maximale aanhangwagengewicht op grotere hoogten lager zijn.
1
2
Ty p e AType B
WAARSCHUWING
■Als het maximaal toelaatbare voertuiggewicht of de maximale asbelas-
ting wordt overschreden
Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot ee n ongeval,
met ernstig letsel tot gevolg.
● Verhoog de aanbevolen bandenspanning met 20,0 kPa (0,2 kg/cm
2 of bar,
3 psi). ( Blz. 677)
● Rijd niet harder dan de wettelijke limiet voor auto's met een aanhangwa-
gen of 100 km/h, waarbij de laagste limiet moet worden aangehou den.
HILUX_OM_OM0K375E_(EE).book Page 259 Thursday, April 12, 2018 12:31 PM
