6318-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71272S_(ES)
8
Solución de problemas

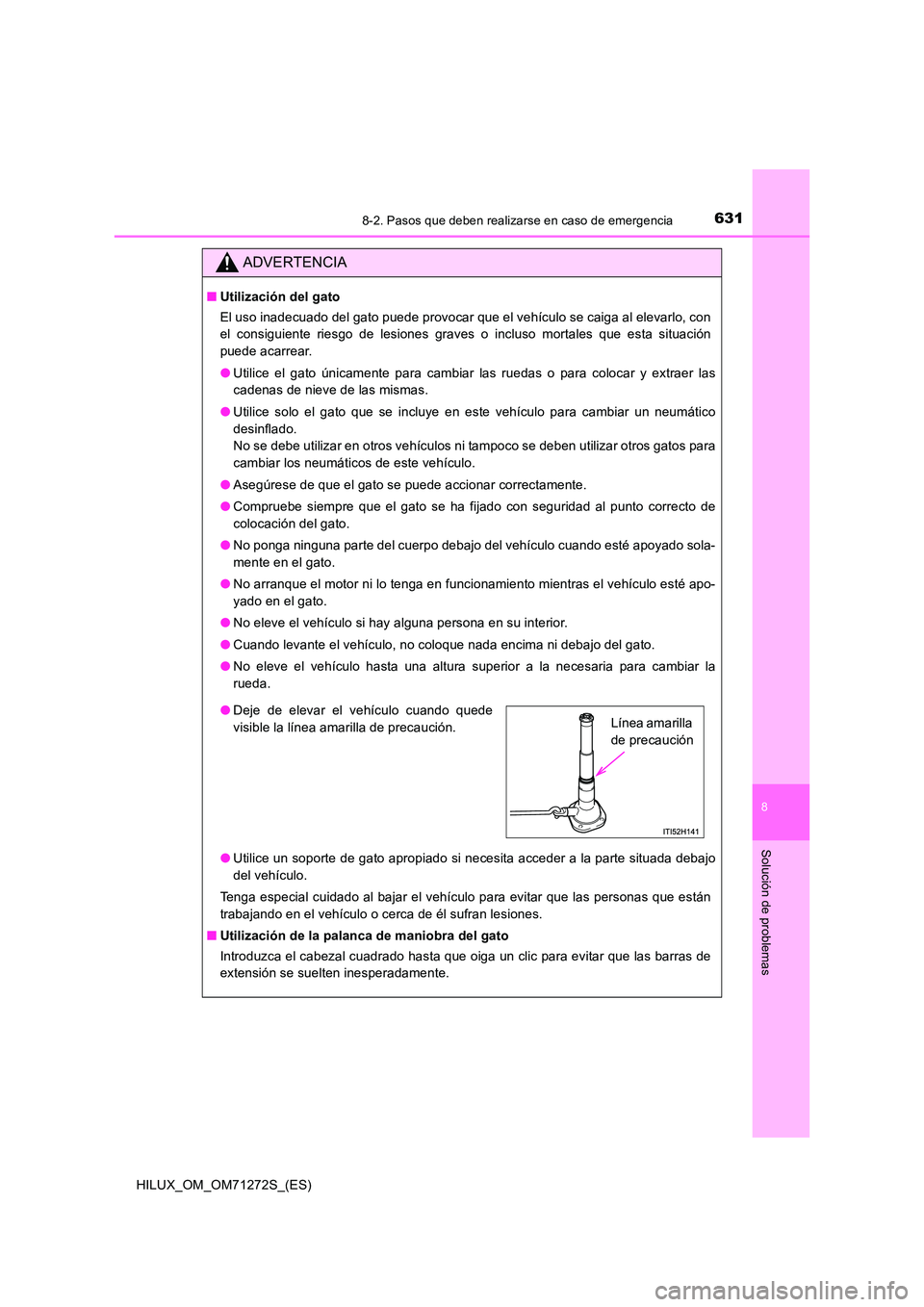

ADVERTENCIA
■Utilización del gato
El uso inadecuado del gato puede provocar que el vehículo se caiga al elevarlo, con
el consiguiente riesgo de lesiones graves o incluso mortales que esta situación
puede acarrear.
● Utilice el gato únicamente para cambiar las ruedas o para colocar y extraer las
cadenas de nieve de las mismas.
● Utilice solo el gato que se incluye en este vehículo para cambiar un neumático
desinflado.
No se debe utilizar en otros vehículos ni tampoco se deben utilizar otros gatos para
cambiar los neumáticos de este vehículo.
● Asegúrese de que el gato se puede accionar correctamente.
● Compruebe siempre que el gato se ha fijado con seguridad al punto correcto de
colocación del gato.
● No ponga ninguna parte del cuerpo debajo del vehículo cuando esté apoyado sola-
mente en el gato.
● No arranque el motor ni lo tenga en funcionamiento mientras el vehículo esté apo-
yado en el gato.
● No eleve el vehículo si hay alguna persona en su interior.
● Cuando levante el vehículo, no coloque nada encima ni debajo del gato.
● No eleve el vehículo hasta una altura superior a la necesaria para cambiar la
rueda.
● Utilice un soporte de gato apropiado si necesita acceder a la parte situada debajo
del vehículo.
Tenga especial cuidado al bajar el vehículo para evitar que las personas que están
trabajando en el vehículo o cerca de él sufran lesiones.
■ Utilización de la palanca de maniobra del gato
Introduzca el cabezal cuadrado hasta que oiga un clic para evitar que las barras de
extensión se suelten inesperadamente.
● Deje de elevar el vehículo cuando quede
visible la línea amarilla de precaución.Línea amarilla
de precaución

6328-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71272S_(ES)

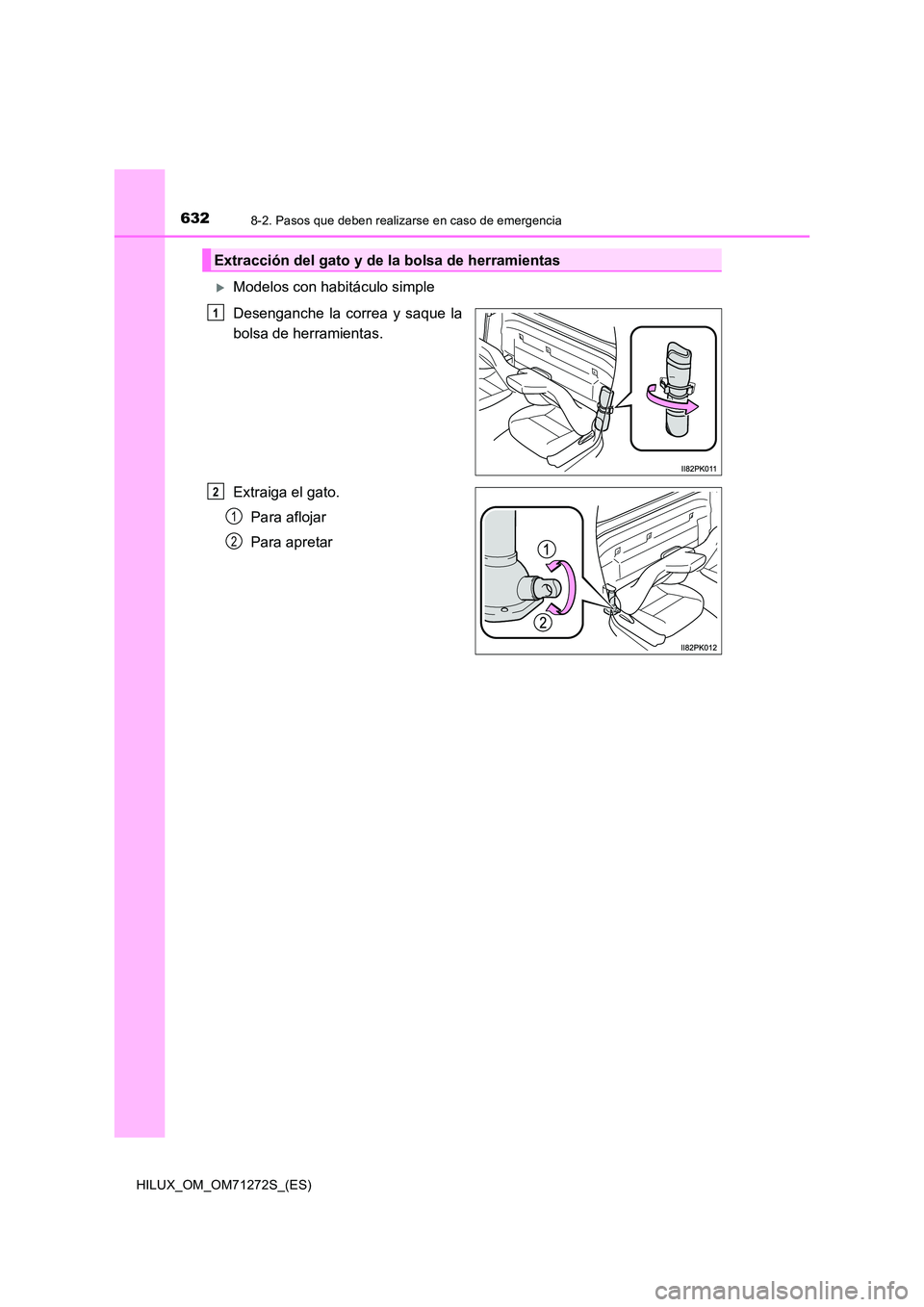

Modelos con habitáculo simple
Desenganche la correa y saque la
bolsa de herramientas.
Extraiga el gato.
Para aflojar
Para apretar
Extracción del gato y de la bolsa de herramientas
1
2
1
2

6338-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71272S_(ES)
8
Solución de problemas

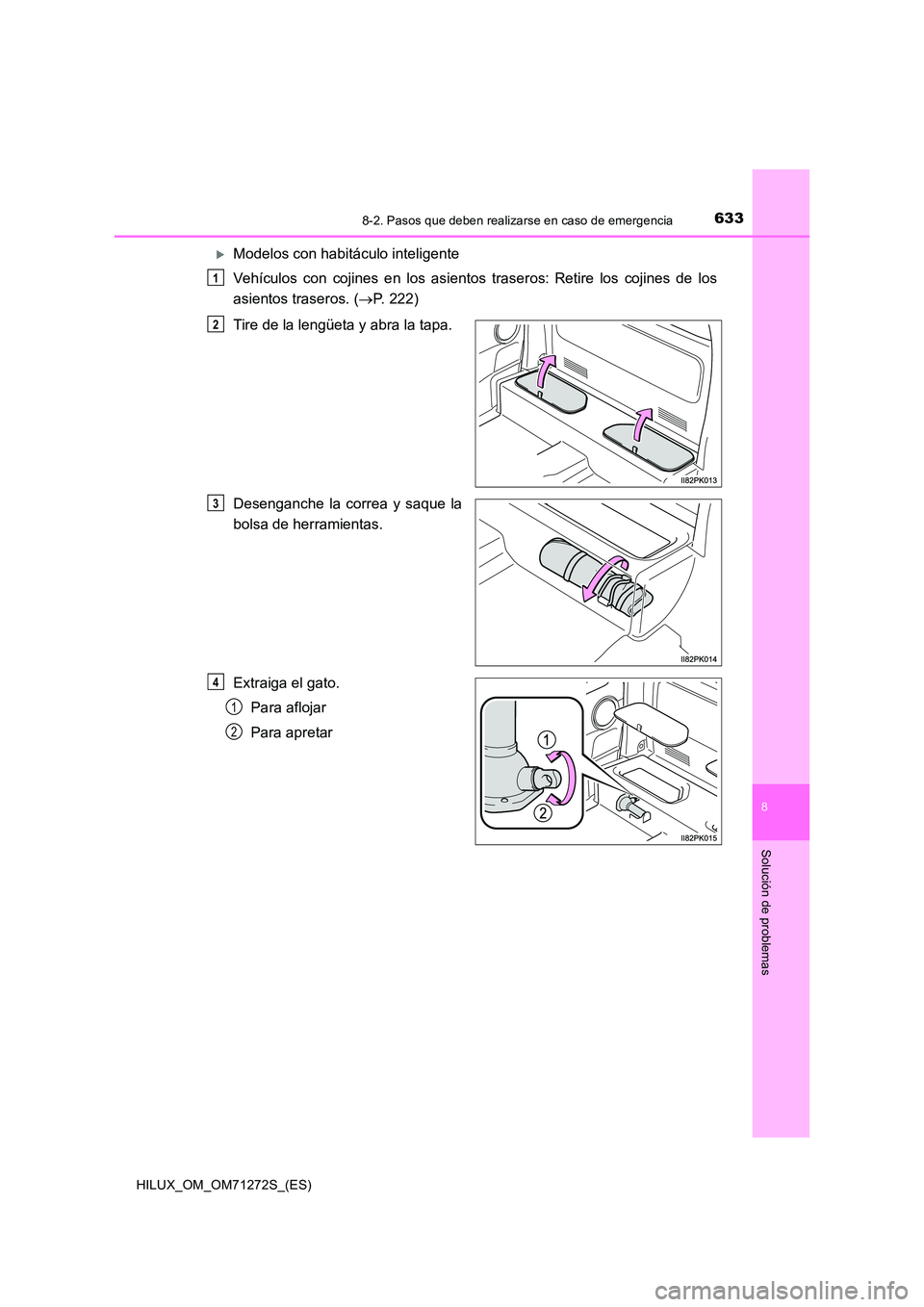

Modelos con habitáculo inteligente
Vehículos con cojines en los asientos traseros: Retire los cojines de los
asientos traseros. ( P. 222)
Tire de la lengüeta y abra la tapa.
Desenganche la correa y saque la
bolsa de herramientas.
Extraiga el gato.
Para aflojar
Para apretar
1
2
3
4
1
2

6348-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71272S_(ES)

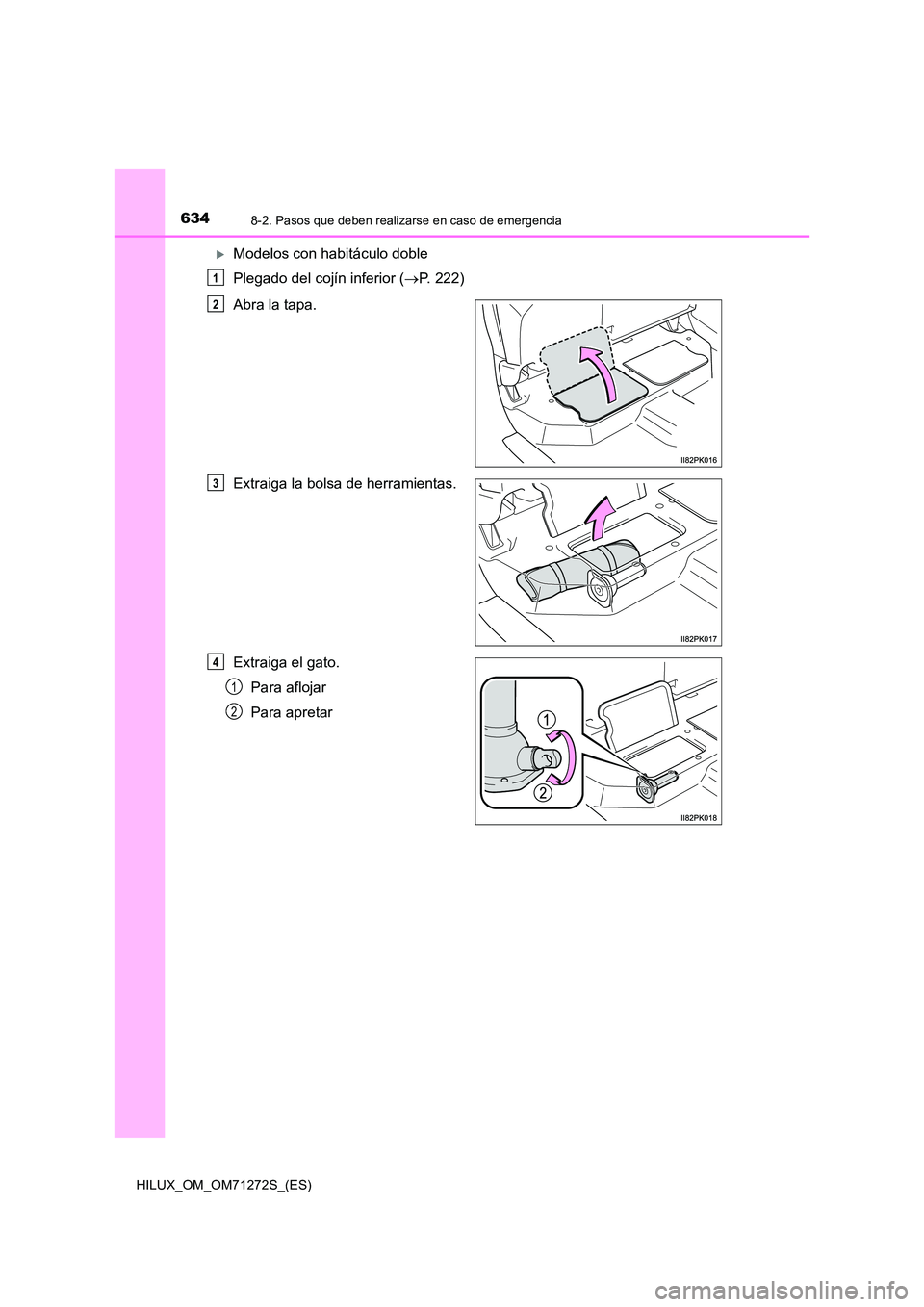

Modelos con habitáculo doble
Plegado del cojín inferior ( P. 222)
Abra la tapa.
Extraiga la bolsa de herramientas.
Extraiga el gato.
Para aflojar
Para apretar
1
2
3
4
1
2

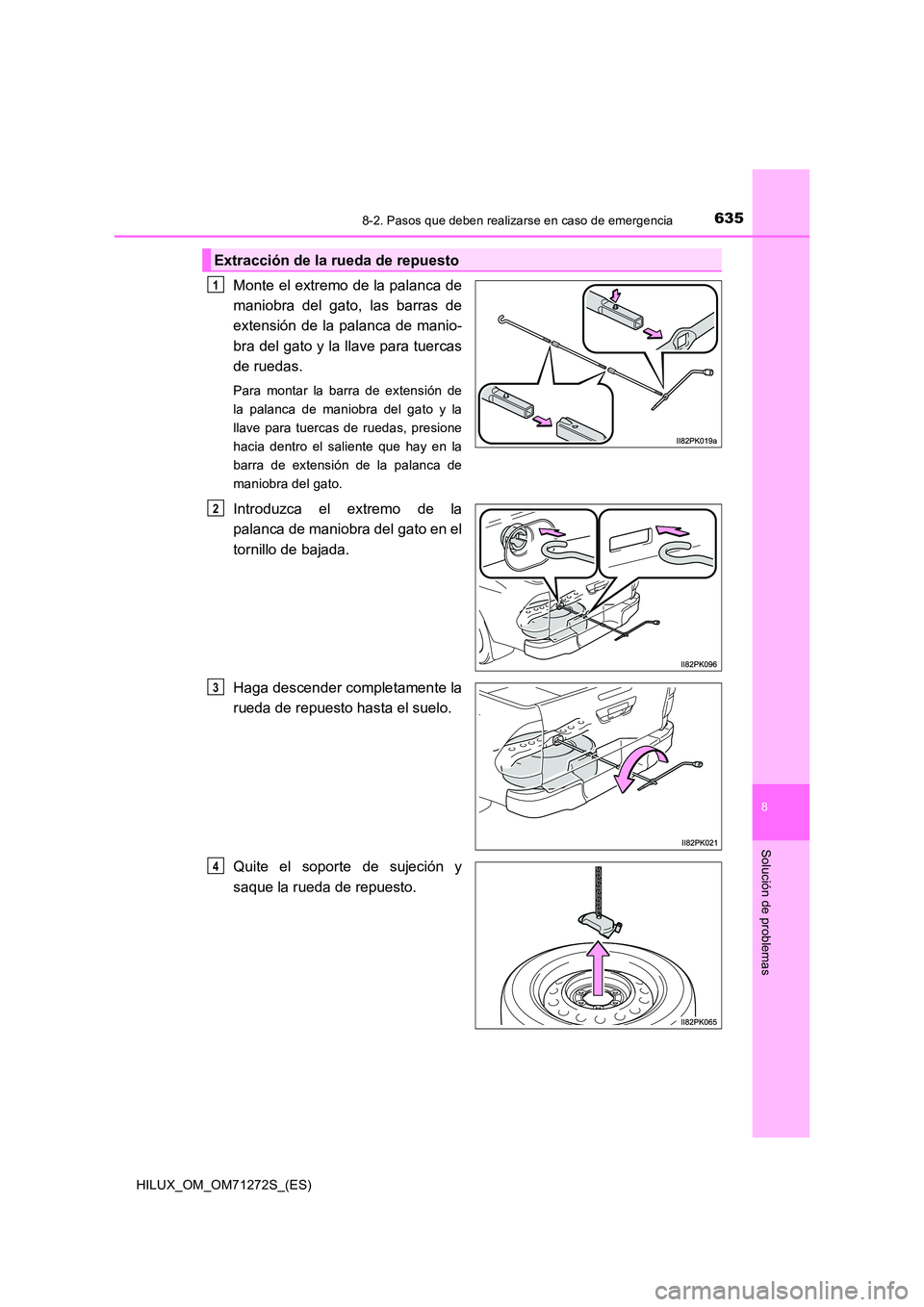

6358-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71272S_(ES)
8
Solución de problemas
Monte el extremo de la palanca de
maniobra del gato, las barras de
extensión de la palanca de manio-
bra del gato y la llave para tuercas
de ruedas.
Para montar la barra de extensión de
la palanca de maniobra del gato y la
llave para tuercas de ruedas, presione
hacia dentro el saliente que hay en la
barra de extensión de la palanca de
maniobra del gato.
Introduzca el extremo de la
palanca de maniobra del gato en el
tornillo de bajada.
Haga descender completamente la
rueda de repuesto hasta el suelo.
Quite el soporte de sujeción y
saque la rueda de repuesto.
Extracción de la rueda de repuesto
1
2
3
4

6368-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71272S_(ES)

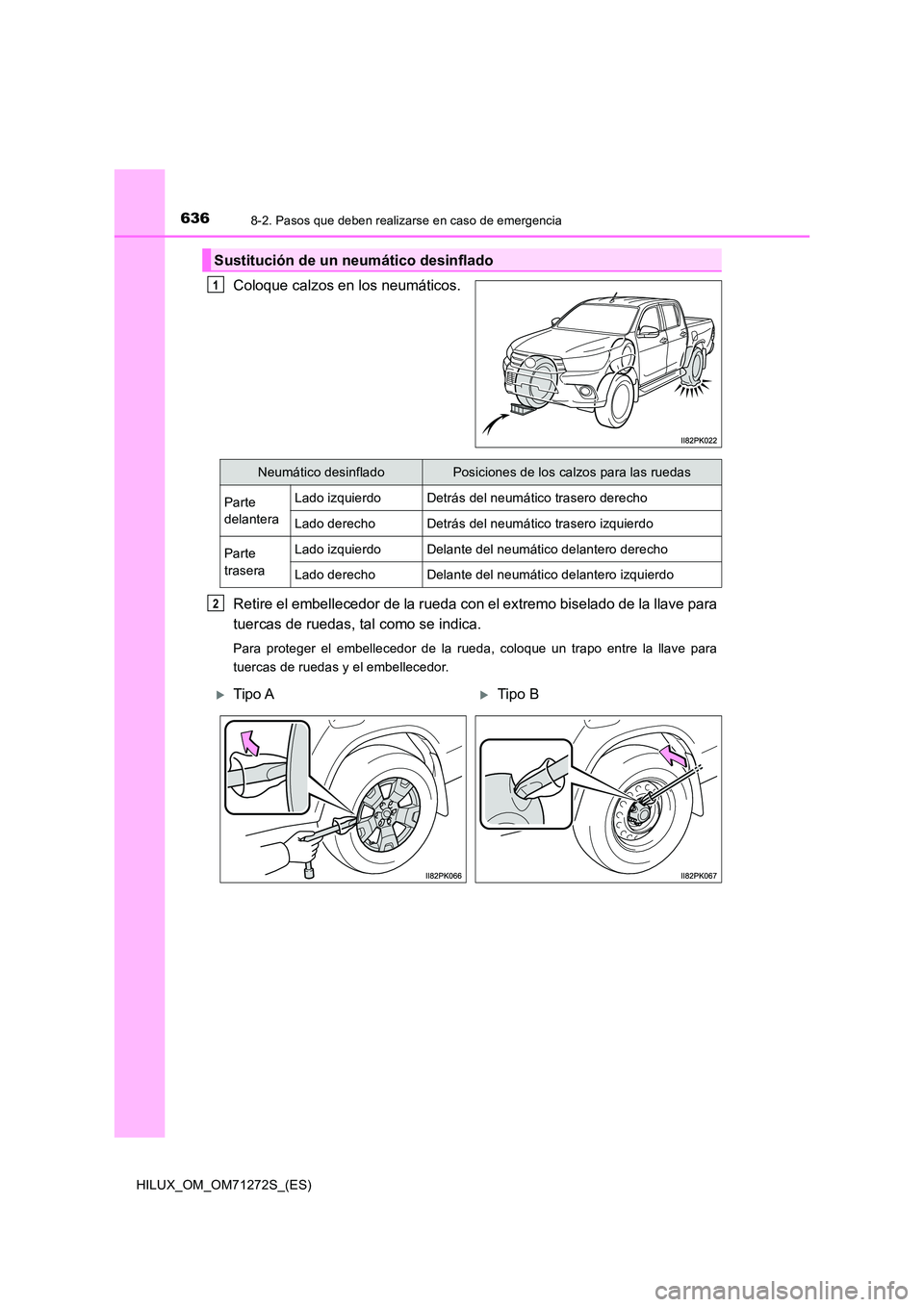

Coloque calzos en los neumáticos.
Retire el embellecedor de la rueda con el extremo biselado de la llave para
tuercas de ruedas, tal como se indica.
Para proteger el embellecedor de la rueda, coloque un trapo entre la llave para
tuercas de ruedas y el embellecedor.
Sustitución de un neumático desinflado
1
Neumático desinfladoPosiciones de los calzos para las ruedas
Parte
delantera
Lado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
Parte
trasera
Lado izquierdoDelante del neumático delantero derecho
Lado derechoDelante del neumático delantero izquierdo
2
Tipo ATipo B

6378-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71272S_(ES)
8
Solución de problemas

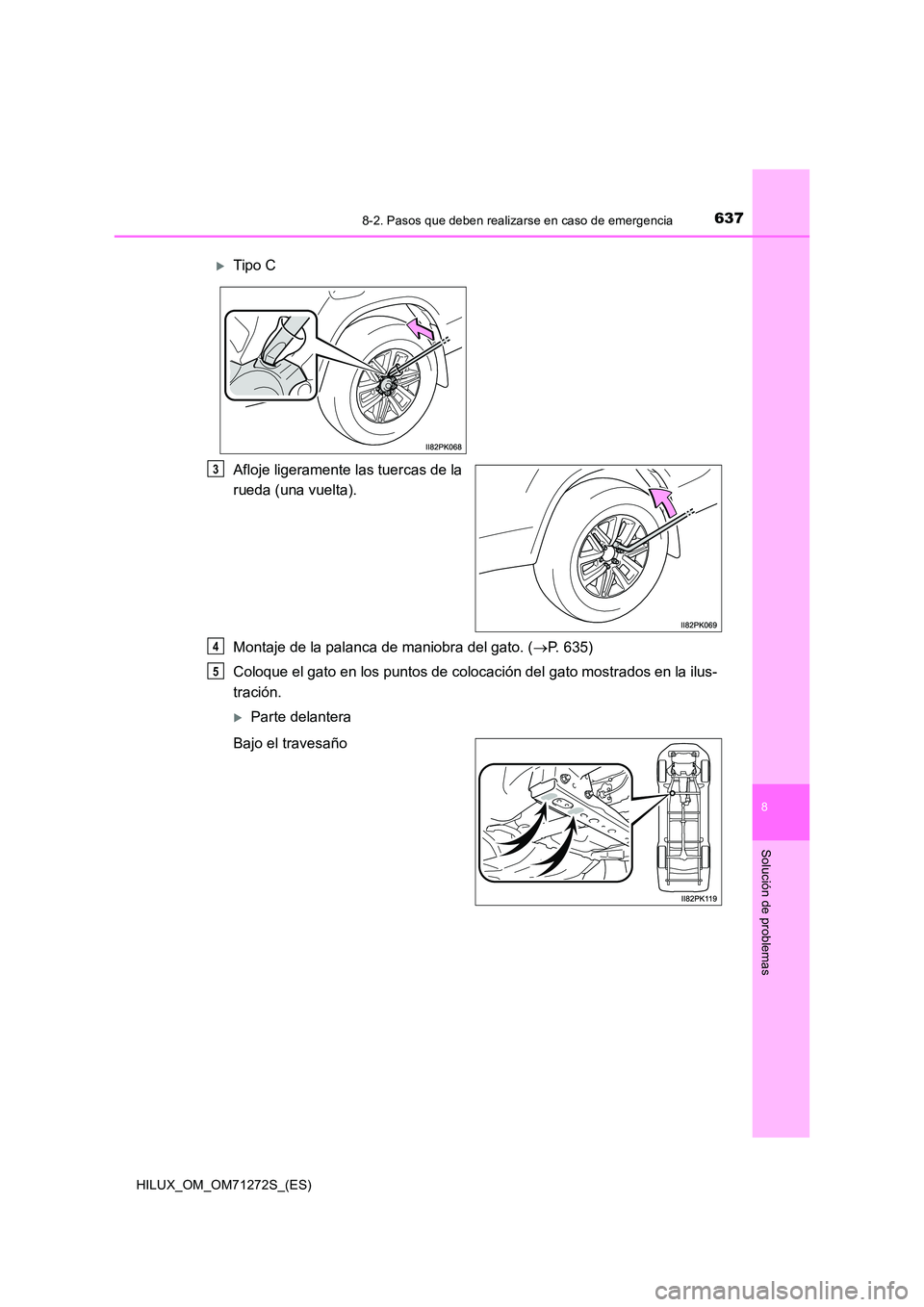

Afloje ligeramente las tuercas de la
rueda (una vuelta).
Montaje de la palanca de maniobra del gato. ( P. 635)
Coloque el gato en los puntos de colocación del gato mostrados en la ilus-
tración.
Parte delantera
Bajo el travesaño
Tipo C
3
4
5

6388-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71272S_(ES)

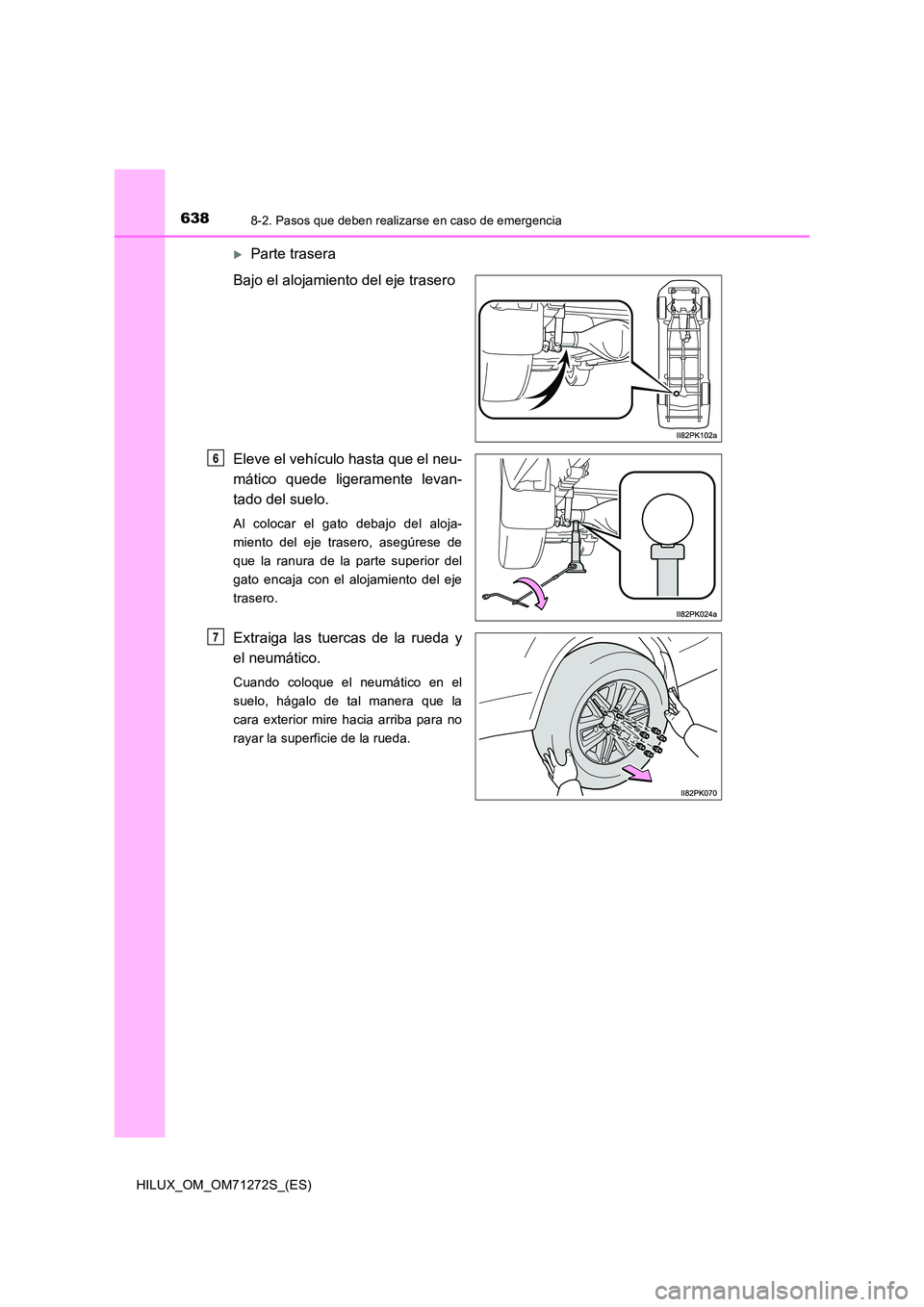

Parte trasera
Bajo el alojamiento del eje trasero
Eleve el vehículo hasta que el neu-
mático quede ligeramente levan-
tado del suelo.
Al colocar el gato debajo del aloja-
miento del eje trasero, asegúrese de
que la ranura de la parte superior del
gato encaja con el alojamiento del eje
trasero.
Extraiga las tuercas de la rueda y
el neumático.
Cuando coloque el neumático en el
suelo, hágalo de tal manera que la
cara exterior mire hacia arriba para no
rayar la superficie de la rueda.
6
7

6398-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71272S_(ES)
8
Solución de problemas

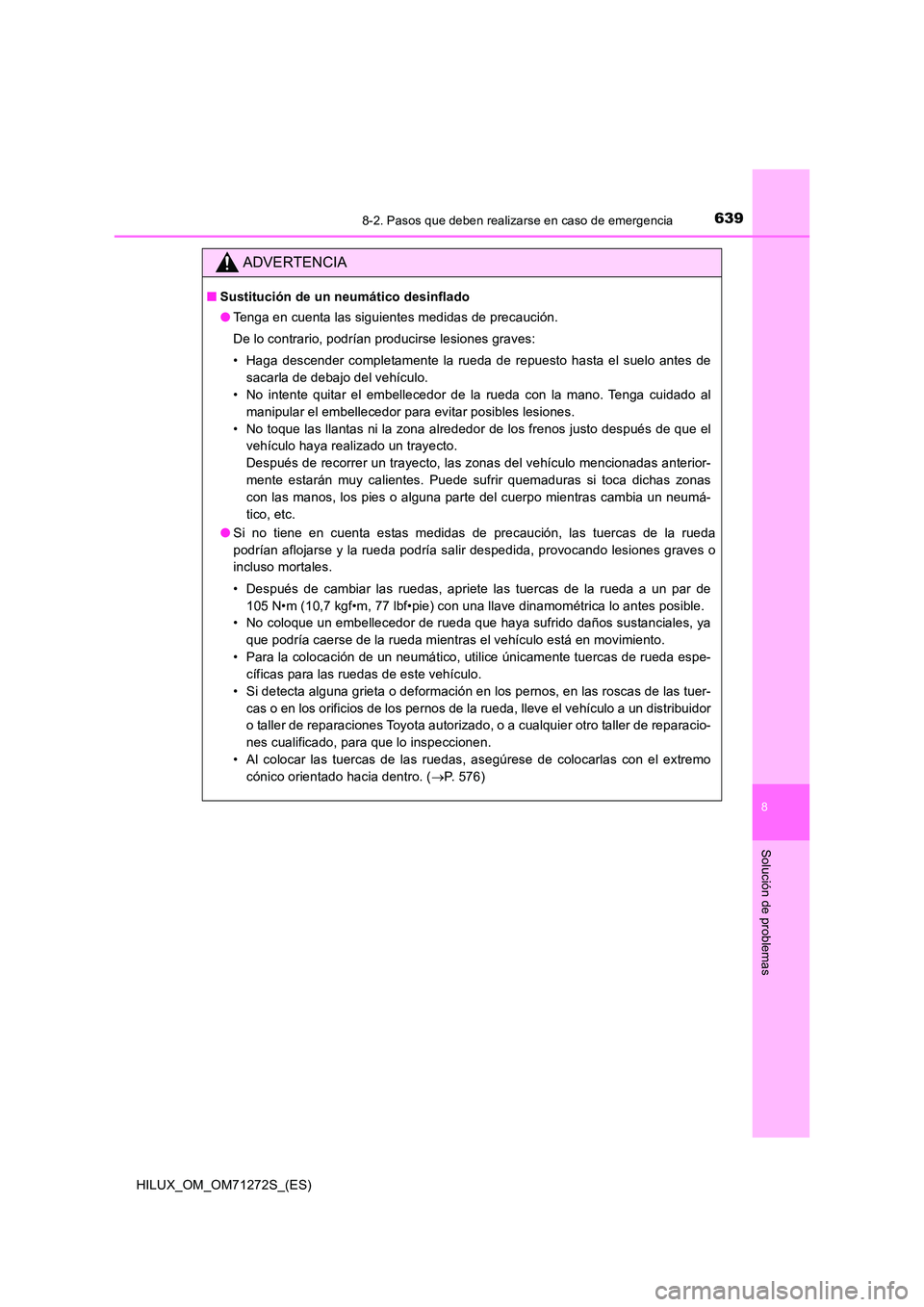

ADVERTENCIA
■Sustitución de un neumático desinflado
● Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podrían producirse lesiones graves:
• Haga descender completamente la rueda de repuesto hasta el suelo antes de
sacarla de debajo del vehículo.
• No intente quitar el embellecedor de la rueda con la mano. Tenga cuidado al
manipular el embellecedor para evitar posibles lesiones.
• No toque las llantas ni la zona alrededor de los frenos justo después de que el
vehículo haya realizado un trayecto.
Después de recorrer un trayecto, las zonas del vehículo mencionadas anterior-
mente estarán muy calientes. Puede sufrir quemaduras si toca dichas zonas
con las manos, los pies o alguna parte del cuerpo mientras cambia un neumá-
tico, etc.
● Si no tiene en cuenta estas medidas de precaución, las tuercas de la rueda
podrían aflojarse y la rueda podría salir despedida, provocando lesiones graves o
incluso mortales.
• Después de cambiar las ruedas, apriete las tuercas de la rueda a un par de
105 N•m (10,7 kgf•m, 77 lbf•pie) con una llave dinamométrica lo antes posible.
• No coloque un embellecedor de rueda que haya sufrido daños sustanciales, ya
que podría caerse de la rueda mientras el vehículo está en movimiento.
• Para la colocación de un neumático, utilice únicamente tuercas de rueda espe-
cíficas para las ruedas de este vehículo.
• Si detecta alguna grieta o deformación en los pernos, en las roscas de las tuer-
cas o en los orificios de los pernos de la rueda, lleve el vehículo a un distribuidor
o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparacio-
nes cualificado, para que lo inspeccionen.
• Al colocar las tuercas de las ruedas, asegúrese de colocarlas con el extremo
cónico orientado hacia dentro. ( P. 576)

6408-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71272S_(ES)

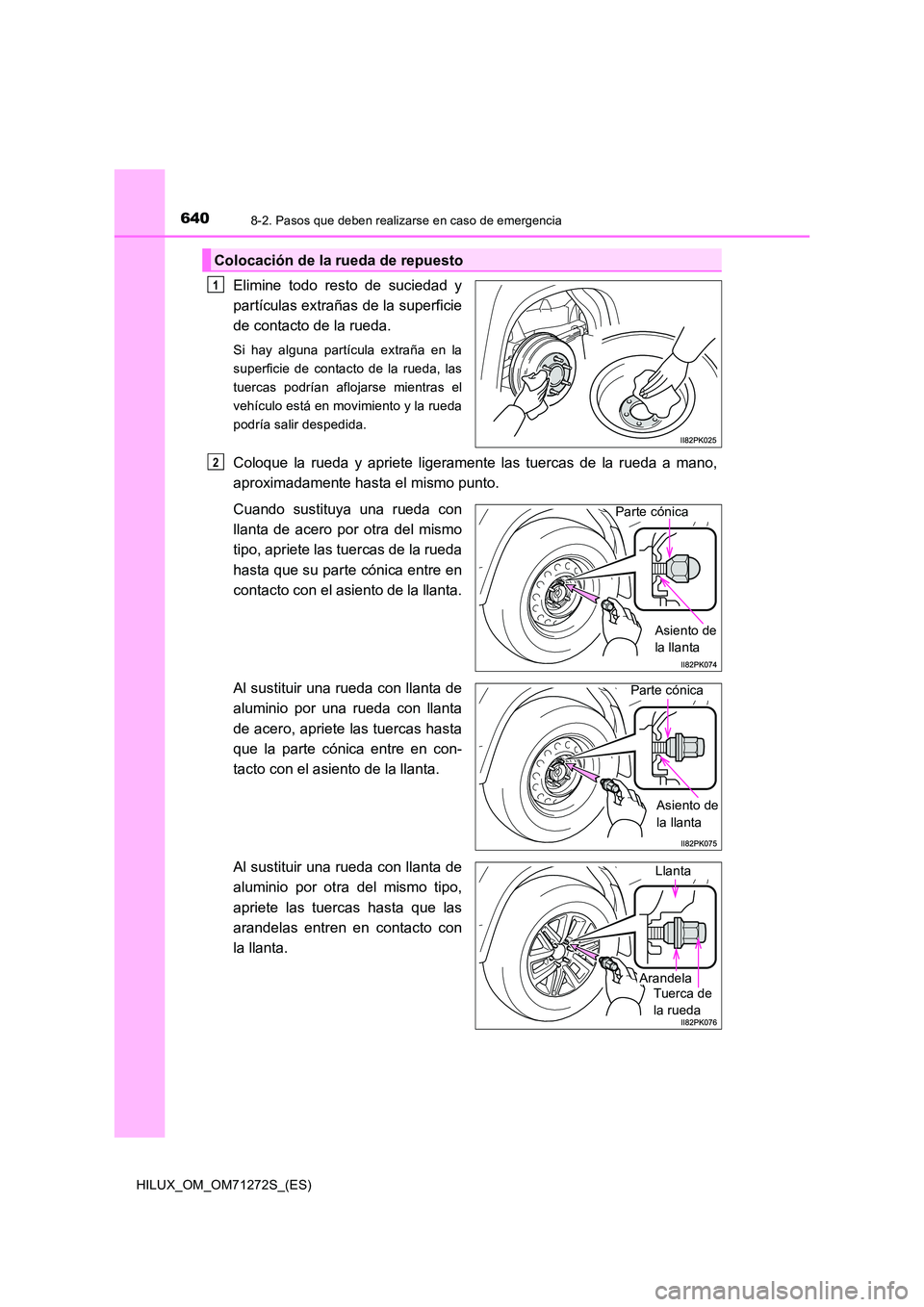

Elimine todo resto de suciedad y
partículas extrañas de la superficie
de contacto de la rueda.
Si hay alguna partícula extraña en la
superficie de contacto de la rueda, las
tuercas podrían aflojarse mientras el
vehículo está en movimiento y la rueda
podría salir despedida.
Coloque la rueda y apriete ligeramente las tuercas de la rueda a mano,
aproximadamente hasta el mismo punto.
Cuando sustituya una rueda con
llanta de acero por otra del mismo
tipo, apriete las tuercas de la rueda
hasta que su parte cónica entre en
contacto con el asiento de la llanta.
Al sustituir una rueda con llanta de
aluminio por una rueda con llanta
de acero, apriete las tuercas hasta
que la parte cónica entre en con-
tacto con el asiento de la llanta.
Al sustituir una rueda con llanta de
aluminio por otra del mismo tipo,
apriete las tuercas hasta que las
arandelas entren en contacto con
la llanta.
Colocación de la rueda de repuesto
1
2
Asiento de
la llanta
Parte cónica
Parte cónica
Asiento de
la llanta
Llanta
ArandelaTuerca de
la rueda
