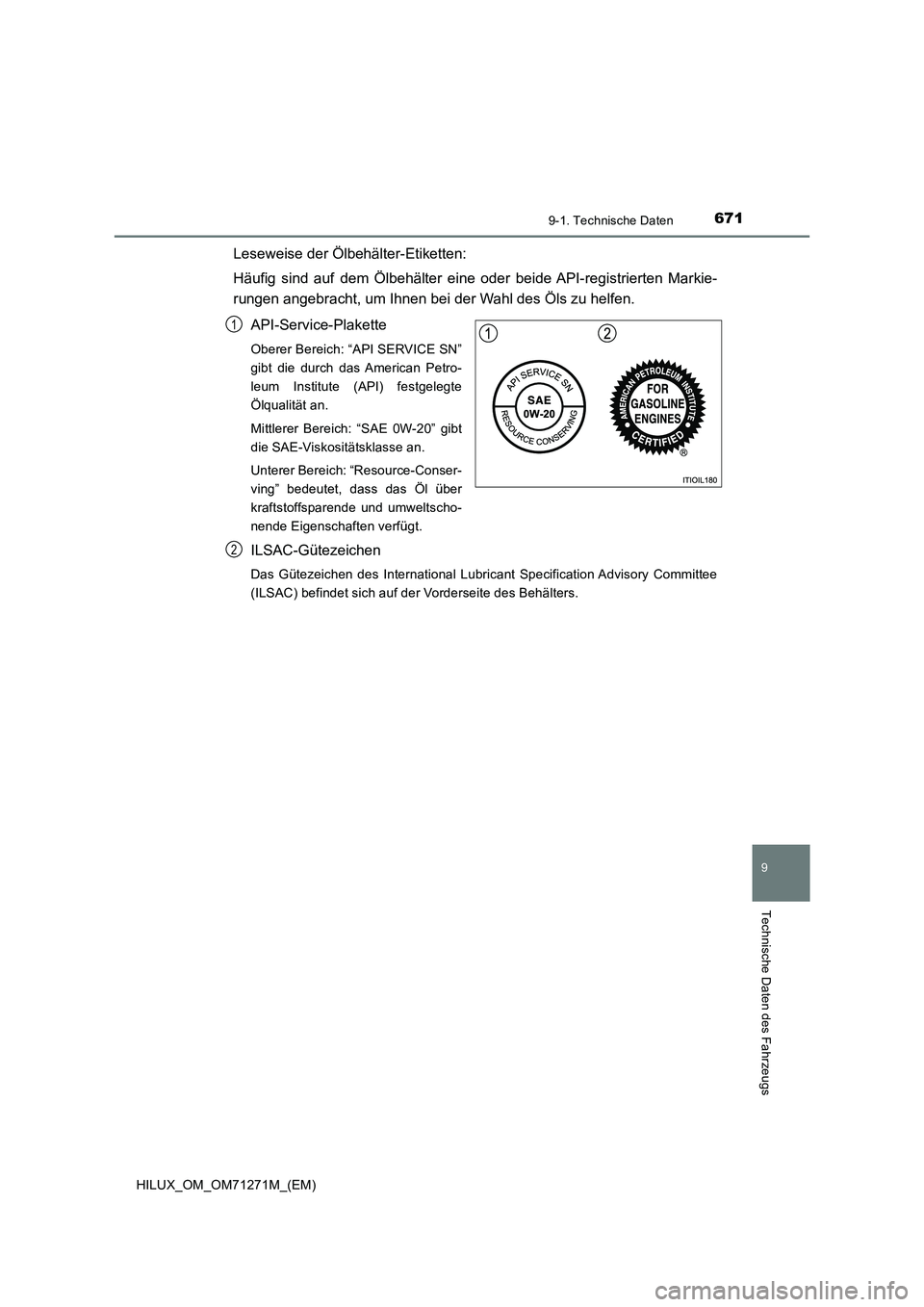

TOYOTA HILUX 2019 Betriebsanleitungen (in German)

671
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71271M_(EM)
Leseweise der Ölbehälter-Etiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Markie-
rungen angebracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte
Ölqualität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über
kraftstoffsparende und umweltscho-
nende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2

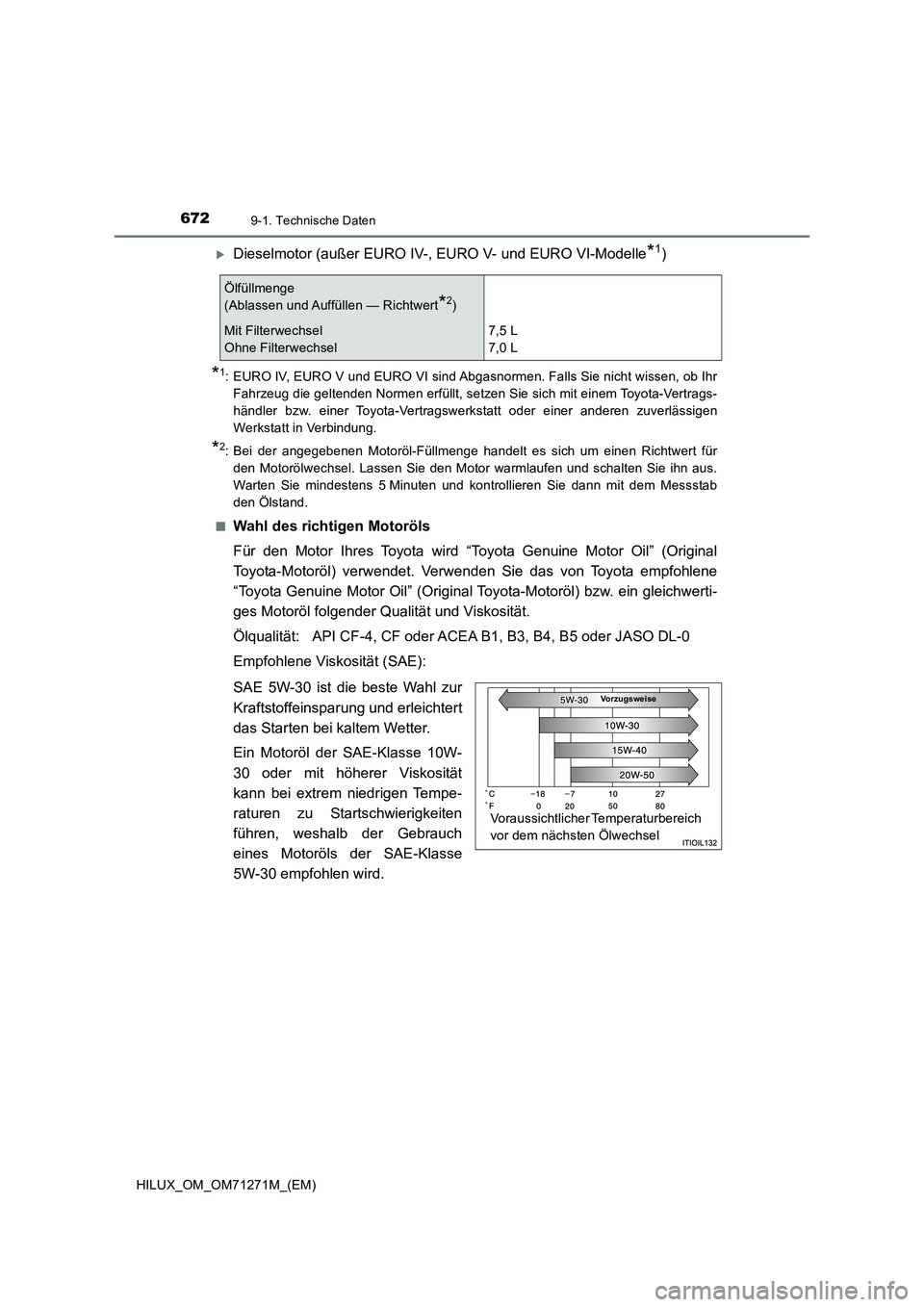

6729-1. Technische Daten
HILUX_OM_OM71271M_(EM)
Dieselmotor (außer EURO IV-, EURO V- und EURO VI-Modelle*1)
*1: EURO IV, EURO V und EURO VI sind Abgasnormen. Falls Sie nicht wissen, ob Ihr
Fahrzeug die geltenden Normen erfüllt, setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
*2: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für
den Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus.
Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab
den Ölstand.
■
Wahl des richtigen Motoröls
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Verwenden Sie das von Toyota empfohlene
“Toyota Genuine Motor Oil” (Original Toyota-Motoröl) bzw. ein gleichwerti-
ges Motoröl folgender Qualität und Viskosität.
Ölqualität: API CF-4, CF oder ACEA B1, B3, B4, B5 oder JASO DL-0
Empfohlene Viskosität (SAE):
SAE 5W-30 ist die beste Wahl zur
Kraftstoffeinsparung und erleichtert
das Starten bei kaltem Wetter.
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Startschwierigkeiten
führen, weshalb der Gebrauch
eines Motoröls der SAE-Klasse
5W-30 empfohlen wird.
Ölfüllmenge
(Ablassen und Auffüllen — Richtwert
*2)
Mit Filterwechsel
Ohne Filterwechsel7,5 L
7,0 L
Vorzugsweise
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel

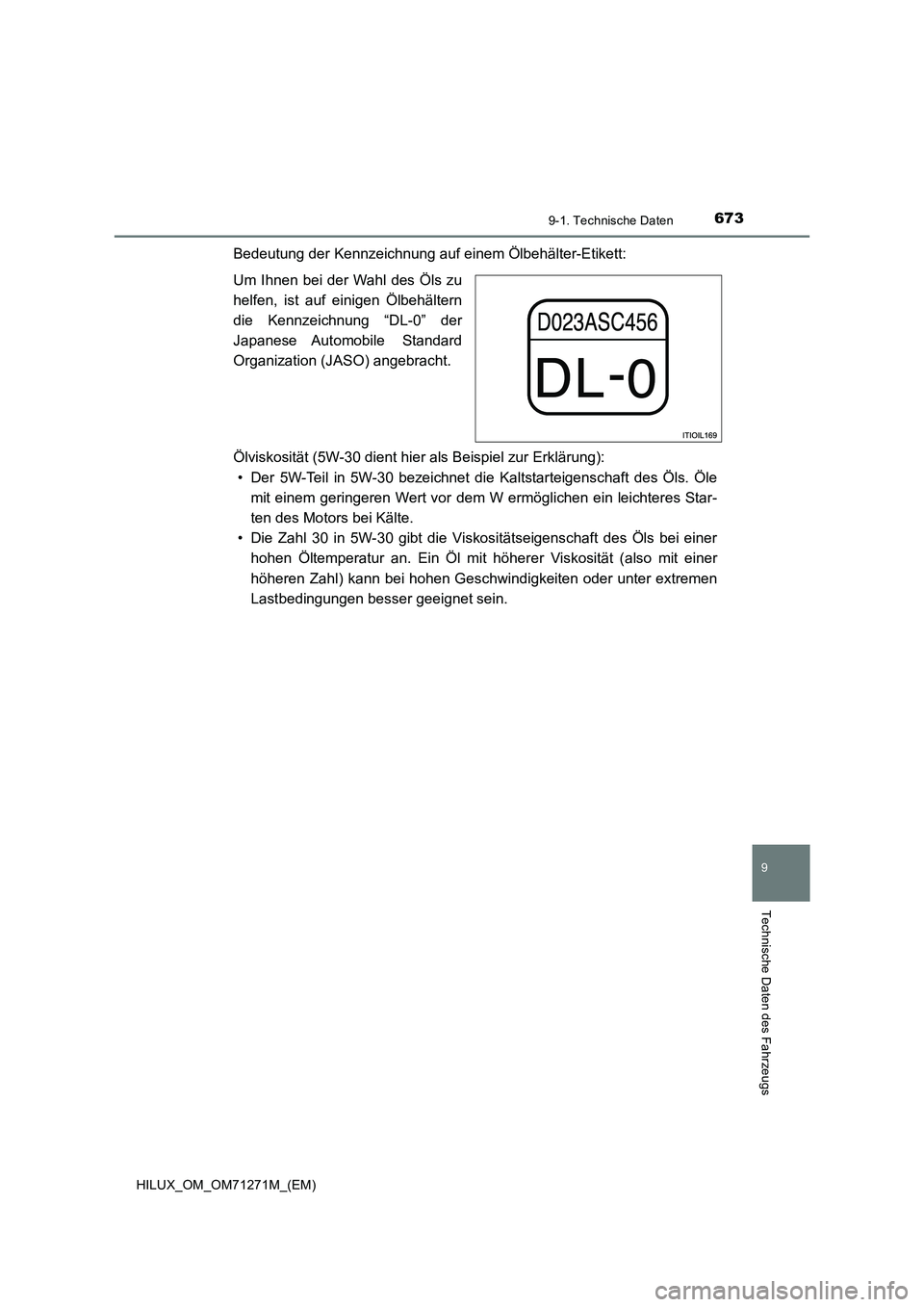

673
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71271M_(EM)
Bedeutung der Kennzeichnung auf einem Ölbehälter-Etikett:
Um Ihnen bei der Wahl des Öls zu
helfen, ist auf einigen Ölbehältern
die Kennzeichnung “DL-0” der
Japanese Automobile Standard
Organization (JASO) angebracht.
Ölviskosität (5W-30 dient hier als Beispiel zur Erklärung):
• Der 5W-Teil in 5W-30 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 30 in 5W-30 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.

6749-1. Technische Daten
HILUX_OM_OM71271M_(EM)

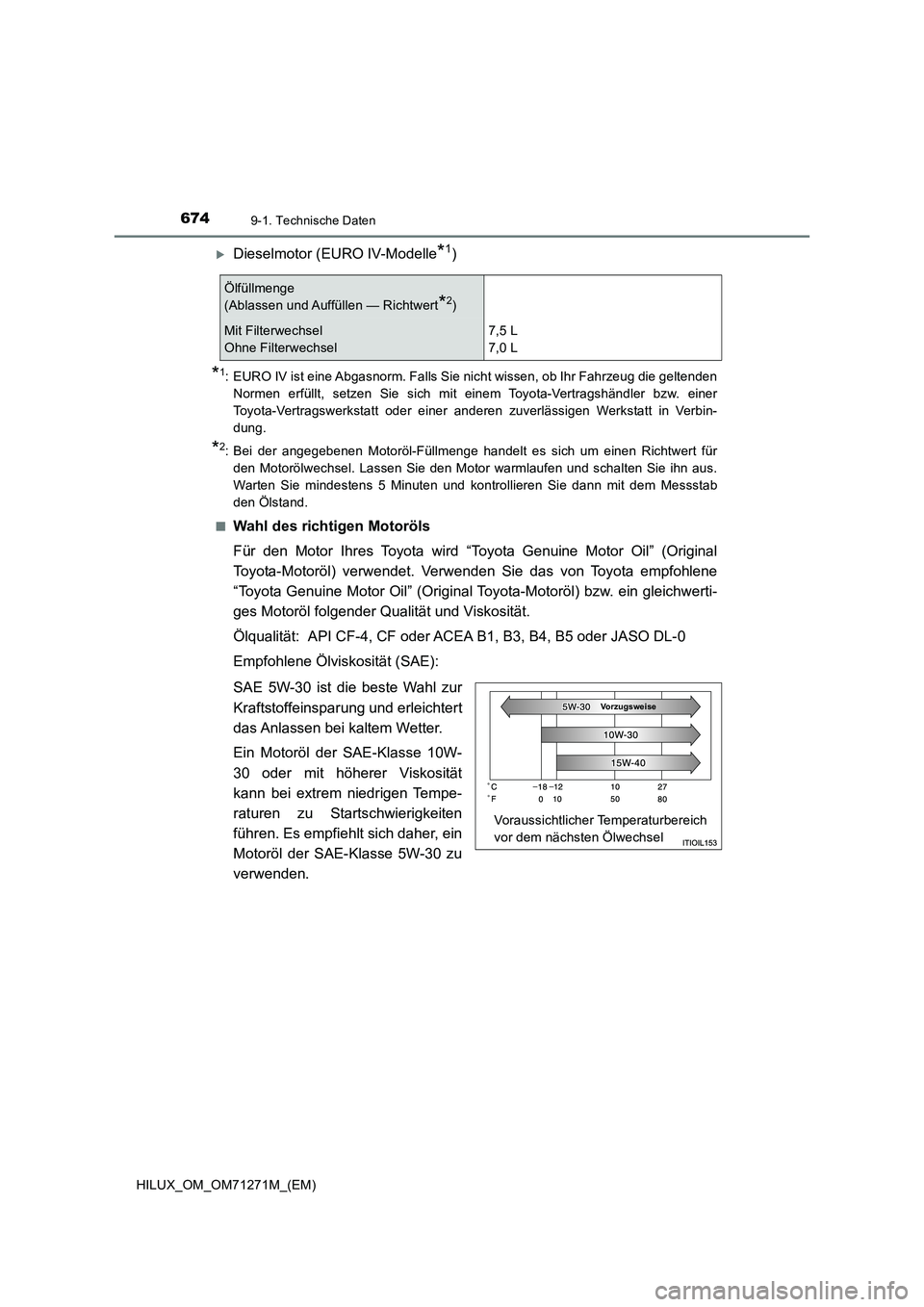

Dieselmotor (EURO IV-Modelle*1)
*1: EURO IV ist eine Abgasnorm. Falls Sie nicht wissen, ob Ihr Fahrzeug die geltenden
Normen erfüllt, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbin-
dung.
*2: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für
den Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus.
Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab
den Ölstand.
■
Wahl des richtigen Motoröls
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Verwenden Sie das von Toyota empfohlene
“Toyota Genuine Motor Oil” (Original Toyota-Motoröl) bzw. ein gleichwerti-
ges Motoröl folgender Qualität und Viskosität.
Ölqualität: API CF-4, CF oder ACEA B1, B3, B4, B5 oder JASO DL-0
Empfohlene Ölviskosität (SAE):
SAE 5W-30 ist die beste Wahl zur
Kraftstoffeinsparung und erleichtert
das Anlassen bei kaltem Wetter.
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Startschwierigkeiten
führen. Es empfiehlt sich daher, ein
Motoröl der SAE-Klasse 5W-30 zu
verwenden.
Ölfüllmenge
(Ablassen und Auffüllen — Richtwert
*2)
Mit Filterwechsel
Ohne Filterwechsel7,5 L
7,0 L
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise

675
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71271M_(EM)
Bedeutung der Kennzeichnung auf einem Ölbehälter-Etikett:
Um Ihnen bei der Wahl des Öls zu
helfen, ist auf einigen Ölbehältern
die Kennzeichnung “DL-0” der
Japanese Automobile Standard
Organization (JASO) angebracht.
Ölviskosität (5W-30 dient hier als Beispiel zur Erklärung):
• Der 5W-Teil in 5W-30 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 30 in 5W-30 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.

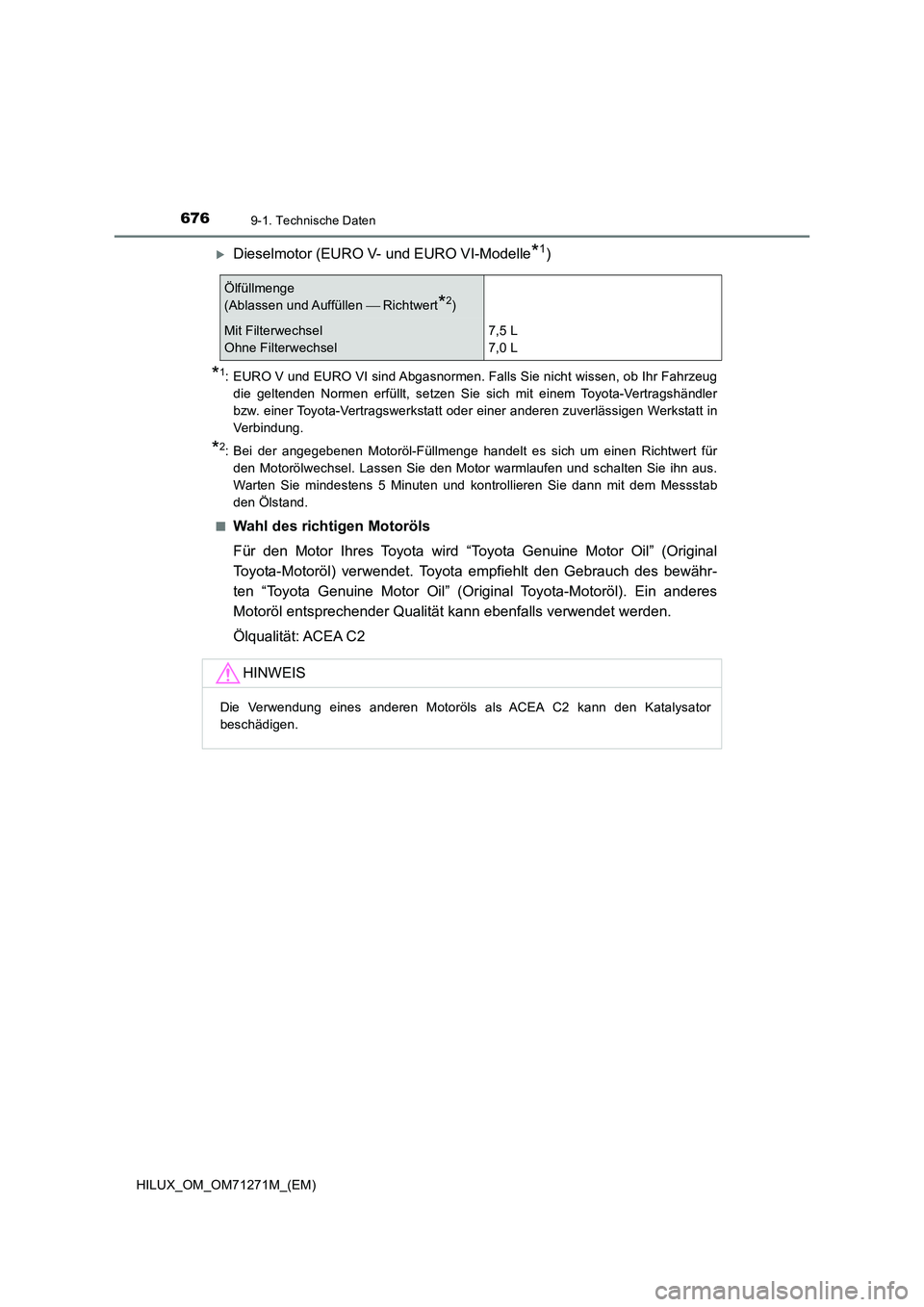

6769-1. Technische Daten
HILUX_OM_OM71271M_(EM)
Dieselmotor (EURO V- und EURO VI-Modelle*1)
*1: EURO V und EURO VI sind Abgasnormen. Falls Sie nicht wissen, ob Ihr Fahrzeug
die geltenden Normen erfüllt, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
*2: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für
den Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus.
Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab
den Ölstand.
■
Wahl des richtigen Motoröls
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität: ACEA C2
Ölfüllmenge
(Ablassen und Auffüllen Richtwert
*2)
Mit Filterwechsel
Ohne Filterwechsel7,5 L
7,0 L
HINWEIS
Die Verwendung eines anderen Motoröls als ACEA C2 kann den Katalysator
beschädigen.

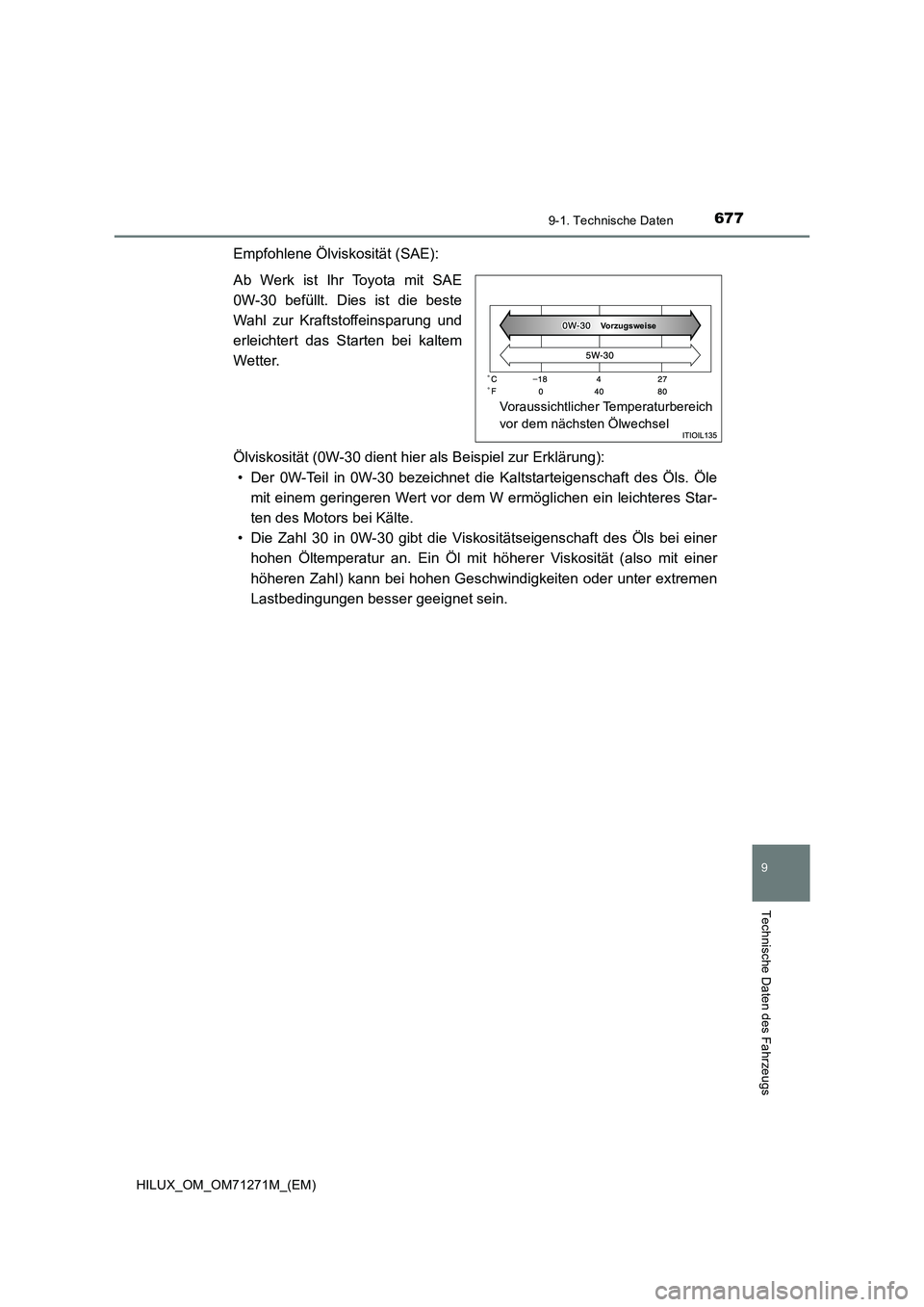

677
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71271M_(EM)
Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE
0W-30 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung und
erleichtert das Starten bei kaltem
Wetter.
Ölviskosität (0W-30 dient hier als Beispiel zur Erklärung):
• Der 0W-Teil in 0W-30 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 30 in 0W-30 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise

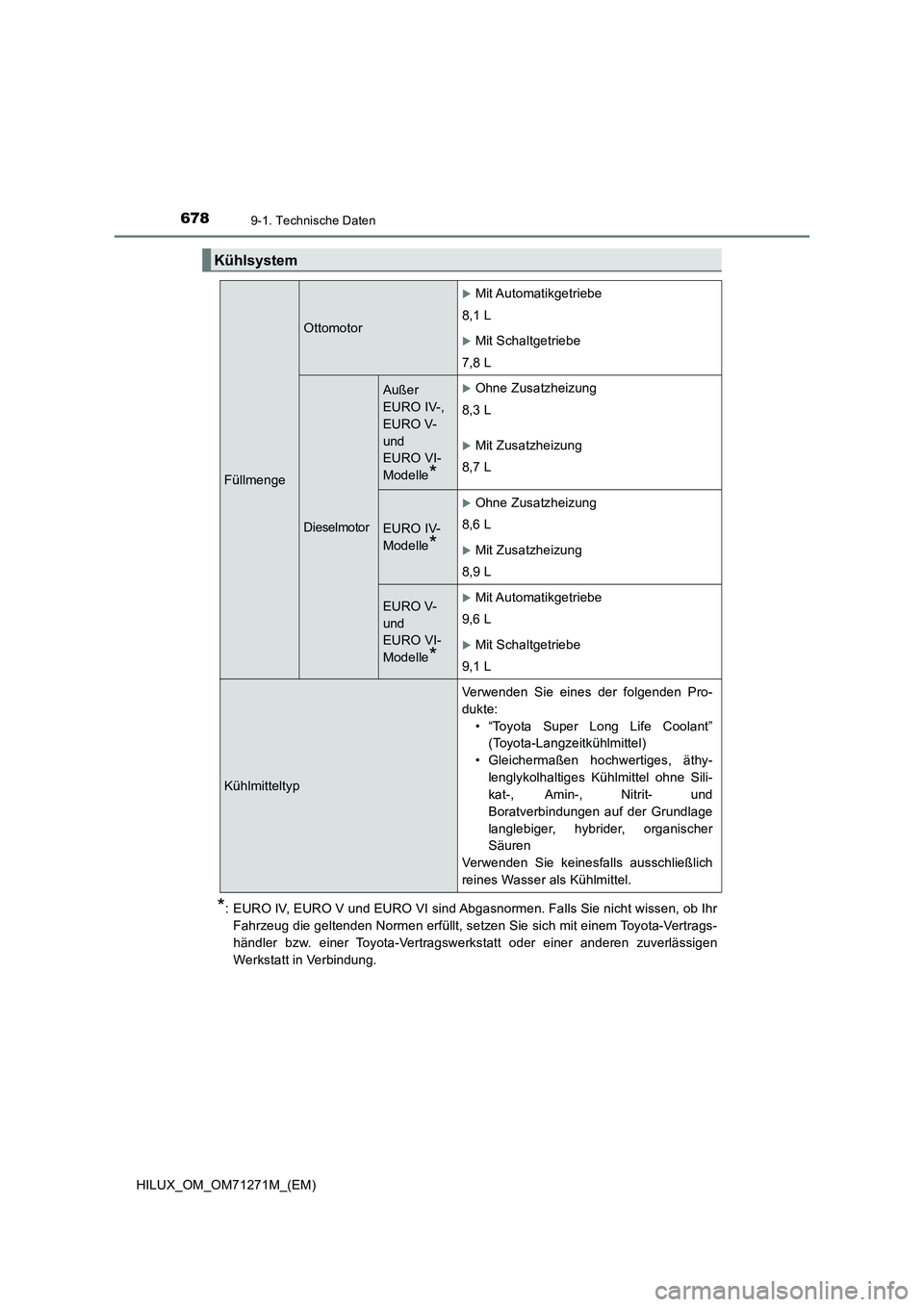

6789-1. Technische Daten
HILUX_OM_OM71271M_(EM)
*: EURO IV, EURO V und EURO VI sind Abgasnormen. Falls Sie nicht wissen, ob Ihr
Fahrzeug die geltenden Normen erfüllt, setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
Kühlsystem
Füllmenge
Ottomotor
Mit Automatikgetriebe
8,1 L
Mit Schaltgetriebe
7,8 L
Dieselmotor
Außer
EURO IV-,
EURO V-
und
EURO VI-
Modelle
*
Ohne Zusatzheizung
8,3 L
Mit Zusatzheizung
8,7 L
EURO IV-
Modelle
*
Ohne Zusatzheizung
8,6 L
Mit Zusatzheizung
8,9 L
EURO V-
und
EURO VI-
Modelle
*
Mit Automatikgetriebe
9,6 L
Mit Schaltgetriebe
9,1 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Pro-
dukte:
• “Toyota Super Long Life Coolant”
(Toyota-Langzeitkühlmittel)
• Gleichermaßen hochwertiges, äthy-
lenglykolhaltiges Kühlmittel ohne Sili-
kat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage
langlebiger, hybrider, organischer
Säuren
Verwenden Sie keinesfalls ausschließlich
reines Wasser als Kühlmittel.

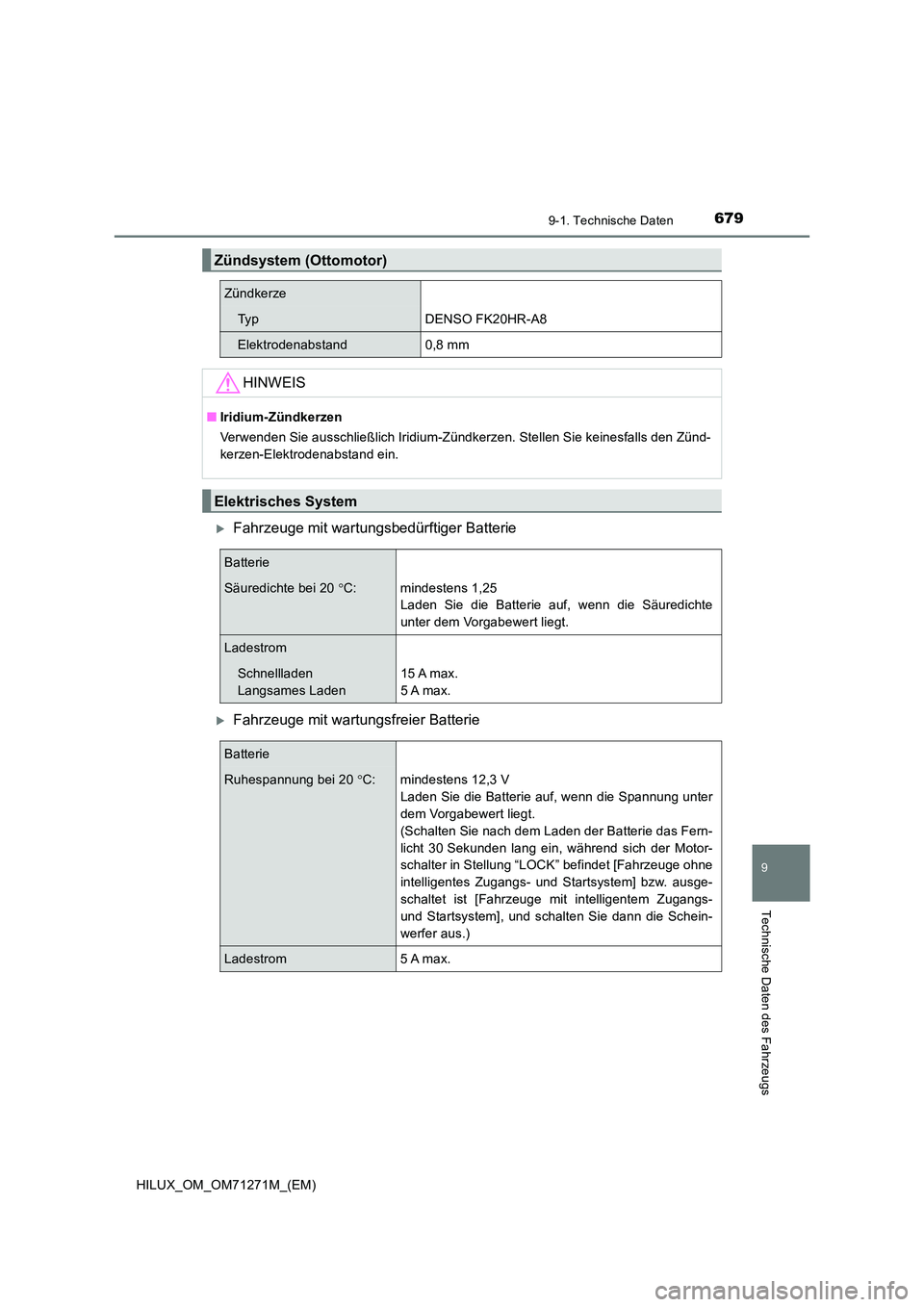

679
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71271M_(EM)
Fahrzeuge mit wartungsbedürftiger Batterie
Fahrzeuge mit wartungsfreier Batterie
Zündsystem (Ottomotor)
Zündkerze
Ty pDENSO FK20HR-A8
Elektrodenabstand0,8 mm
HINWEIS
■Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zünd-
kerzen-Elektrodenabstand ein.
Elektrisches System
Batterie
Säuredichte bei 20 C: mindestens 1,25
Laden Sie die Batterie auf, wenn die Säuredichte
unter dem Vorgabewert liegt.
Ladestrom
Schnellladen
Langsames Laden
15 A max.
5 A max.
Batterie
Ruhespannung bei 20 C: mindestens 12,3 V
Laden Sie die Batterie auf, wenn die Spannung unter
dem Vorgabewert liegt.
(Schalten Sie nach dem Laden der Batterie das Fern-
licht 30 Sekunden lang ein, während sich der Motor-
schalter in Stellung “LOCK” befindet [Fahrzeuge ohne
intelligentes Zugangs- und Startsystem] bzw. ausge-
schaltet ist [Fahrzeuge mit intelligentem Zugangs-
und Startsystem], und schalten Sie dann die Schein-
werfer aus.)
Ladestrom 5 A max.

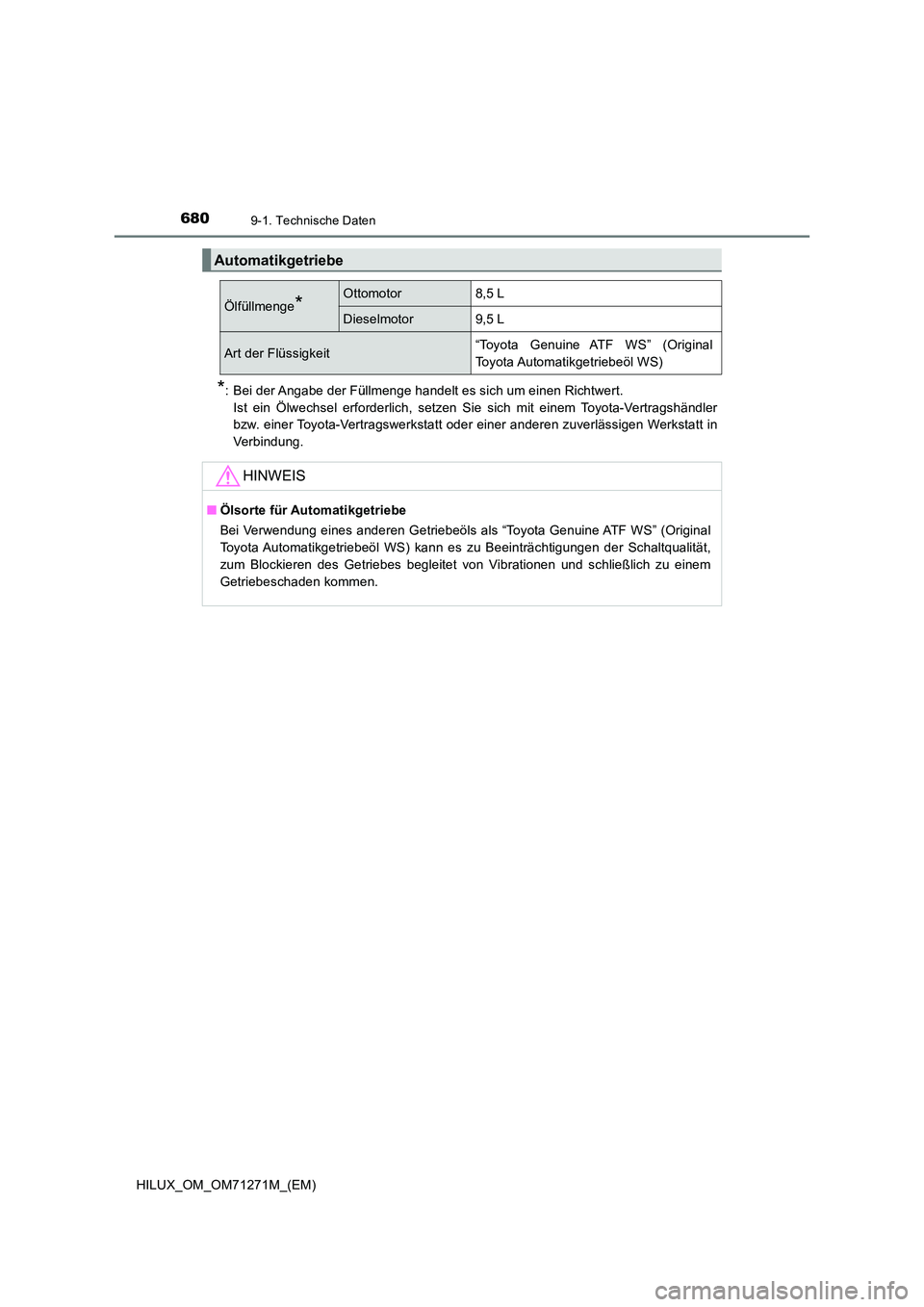

6809-1. Technische Daten
HILUX_OM_OM71271M_(EM)
*: Bei der Angabe der Füllmenge handelt es sich um einen Richtwert.
Ist ein Ölwechsel erforderlich, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
Automatikgetriebe
Ölfüllmenge*Ottomotor8,5 L
Dieselmotor9,5 L
Art der Flüssigkeit“Toyota Genuine ATF WS” (Original
Toyota Automatikgetriebeöl WS)
HINWEIS
■ Ölsorte für Automatikgetriebe
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine ATF WS” (Original
Toyota Automatikgetriebeöl WS) kann es zu Beeinträchtigungen der Schaltqualität,
zum Blockieren des Getriebes begleitet von Vibrationen und schließlich zu einem
Getriebeschaden kommen.
