TOYOTA HILUX 2019 Betriebsanleitungen (in German)

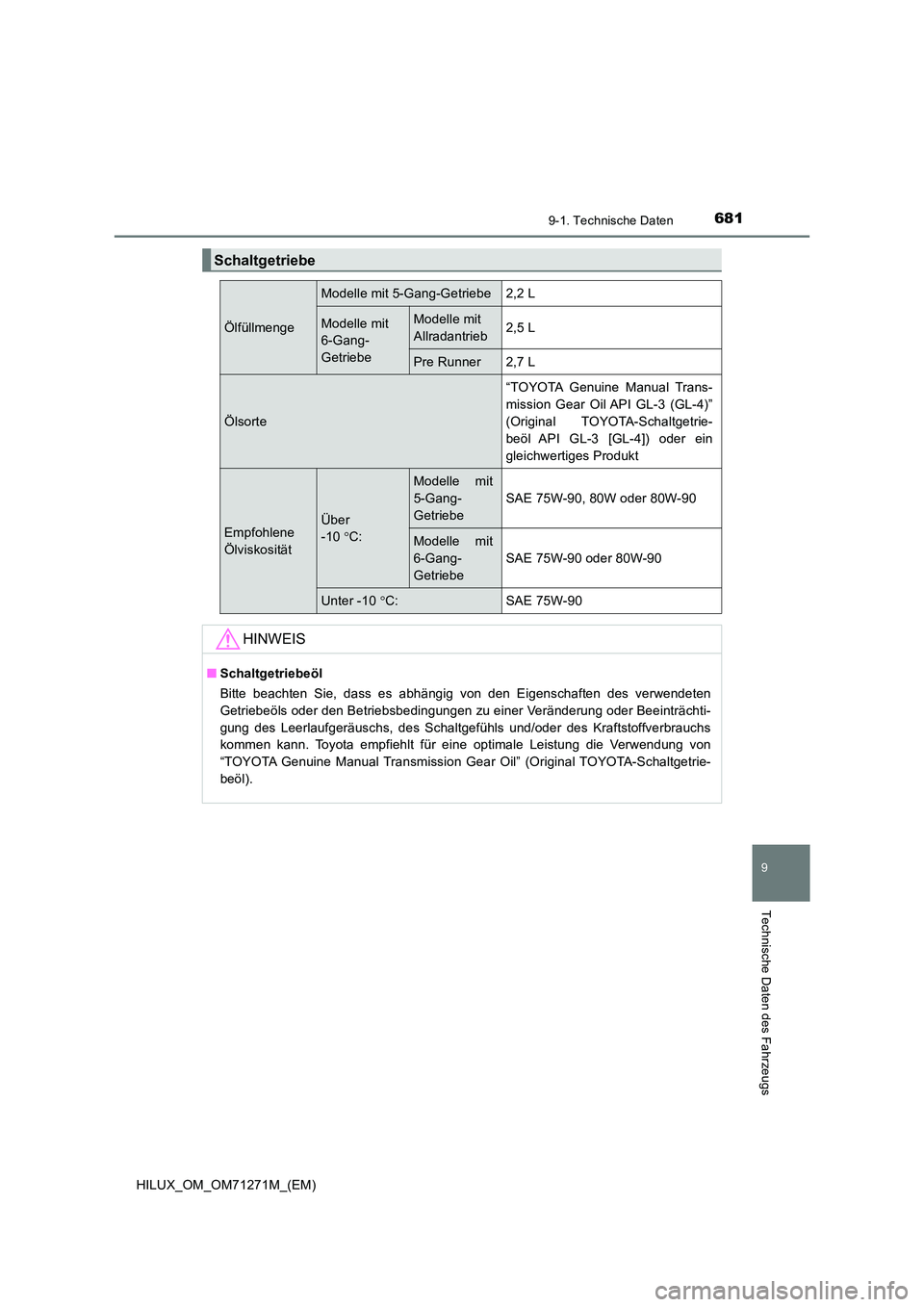

681
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71271M_(EM)
Schaltgetriebe
Ölfüllmenge
Modelle mit 5-Gang-Getriebe 2,2 L
Modelle mit
6-Gang-
Getriebe
Modelle mit
Allradantrieb 2,5 L
Pre Runner 2,7 L
Ölsorte
“TOYOTA Genuine Manual Trans-
mission Gear Oil API GL-3 (GL-4)”
(Original TOYOTA-Schaltgetrie-
beöl API GL-3 [GL-4]) oder ein
gleichwertiges Produkt
Empfohlene
Ölviskosität
Über
-10 C:
Modelle mit
5-Gang-
Getriebe
SAE 75W-90, 80W oder 80W-90
Modelle mit
6-Gang-
Getriebe
SAE 75W-90 oder 80W-90
Unter -10 C: SAE 75W-90
HINWEIS
■Schaltgetriebeöl
Bitte beachten Sie, dass es abhängig von den Eigenschaften des verwendeten
Getriebeöls oder den Betriebsbedingungen zu einer Veränderung oder Beeinträchti-
gung des Leerlaufgeräuschs, des Schaltgefühls und/oder des Kraftstoffverbrauchs
kommen kann. Toyota empfiehlt für eine optimale Leistung die Verwendung von
“TOYOTA Genuine Manual Transmission Gear Oil” (Original TOYOTA-Schaltgetrie-
beöl).

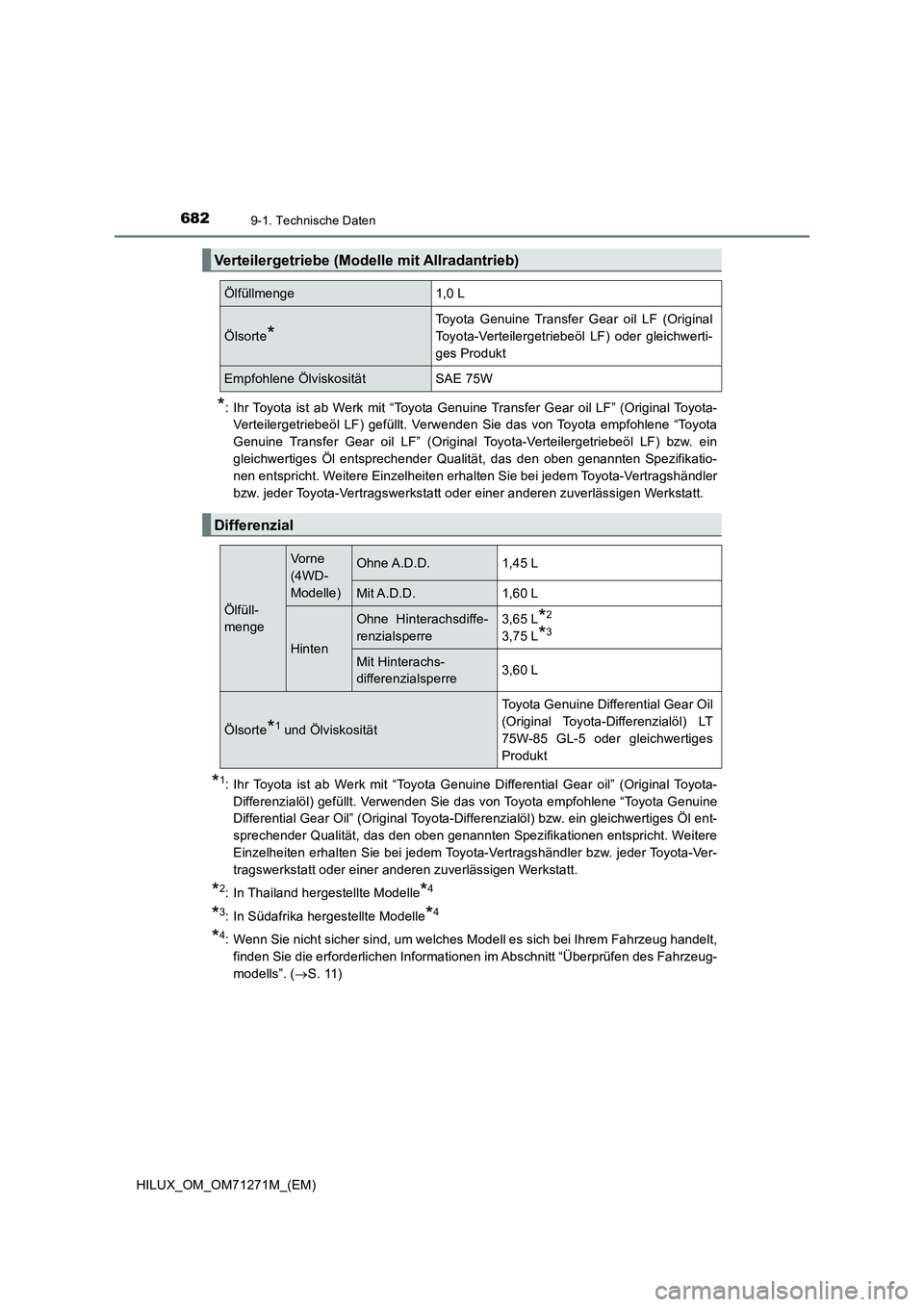

6829-1. Technische Daten
HILUX_OM_OM71271M_(EM)
*: Ihr Toyota ist ab Werk mit “Toyota Genuine Transfer Gear oil LF” (Original Toyota-
Verteilergetriebeöl LF) gefüllt. Verwenden Sie das von Toyota empfohlene “Toyota
Genuine Transfer Gear oil LF” (Original Toyota-Verteilergetriebeöl LF) bzw. ein
gleichwertiges Öl entsprechender Qualität, das den oben genannten Spezifikatio-
nen entspricht. Weitere Einzelheiten erhalten Sie bei jedem Toyota-Vertragshändler
bzw. jeder Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt.
*1: Ihr Toyota ist ab Werk mit “Toyota Genuine Differential Gear oil” (Original Toyota-
Differenzialöl) gefüllt. Verwenden Sie das von Toyota empfohlene “Toyota Genuine
Differential Gear Oil” (Original Toyota-Differenzialöl) bzw. ein gleichwertiges Öl ent-
sprechender Qualität, das den oben genannten Spezifikationen entspricht. Weitere
Einzelheiten erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt.
*2: In Thailand hergestellte Modelle*4
*3: In Südafrika hergestellte Modelle*4
*4: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt,
finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. (S. 11)
Verteilergetriebe (Modelle mit Allradantrieb)
Ölfüllmenge1,0 L
Ölsorte*
Toyota Genuine Transfer Gear oil LF (Original
Toyota-Verteilergetriebeöl LF) oder gleichwerti-
ges Produkt
Empfohlene ÖlviskositätSAE 75W
Differenzial
Ölfüll-
menge
Vo r n e
(4WD-
Modelle)Ohne A.D.D.1,45 L
Mit A.D.D.1,60 L
Hinten
Ohne Hinterachsdiffe-
renzialsperre3,65 L*2
3,75 L*3
Mit Hinterachs-
differenzialsperre3,60 L
Ölsorte*1 und Ölviskosität
Toyota Genuine Differential Gear Oil
(Original Toyota-Differenzialöl) LT
75W-85 GL-5 oder gleichwertiges
Produkt

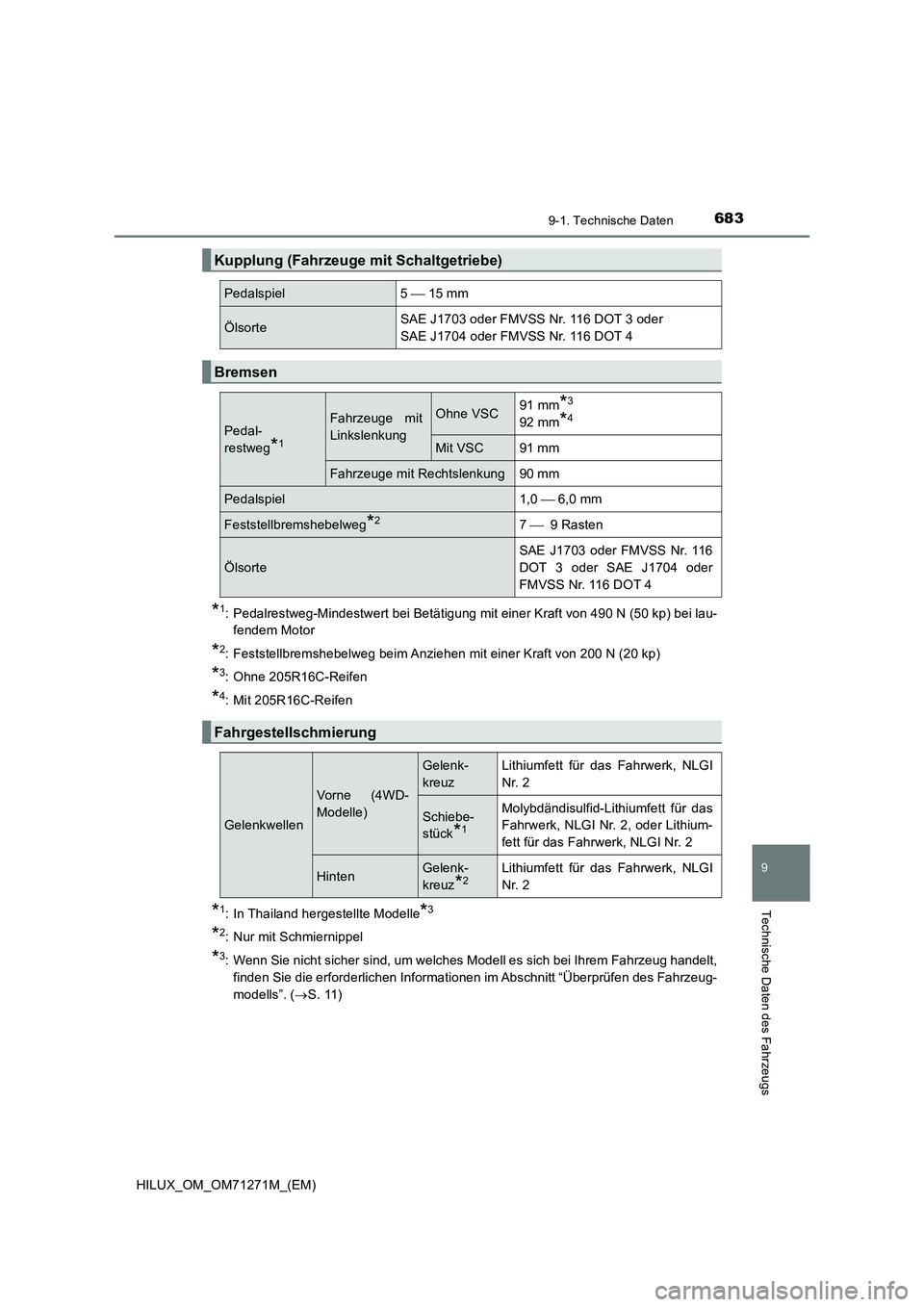

683
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71271M_(EM)
*1: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 490 N (50 kp) bei lau-
fendem Motor
*2: Feststellbremshebelweg beim Anziehen mit einer Kraft von 200 N (20 kp)
*3: Ohne 205R16C-Reifen
*4: Mit 205R16C-Reifen
*1: In Thailand hergestellte Modelle*3
*2: Nur mit Schmiernippel
*3: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt,
finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. (S. 11)
Kupplung (Fahrzeuge mit Schaltgetriebe)
Pedalspiel 5  15 mm
ÖlsorteSAE J1703 oder FMVSS Nr. 116 DOT 3 oder
SAE J1704 oder FMVSS Nr. 116 DOT 4
Bremsen
Pedal-
restweg
*1
Fahrzeuge mit
LinkslenkungOhne VSC91 mm*3
92 mm*4
Mit VSC91 mm
Fahrzeuge mit Rechtslenkung90 mm
Pedalspiel1,0  6,0 mm
Feststellbremshebelweg*27  9 Rasten
Ölsorte
SAE J1703 oder FMVSS Nr. 116
DOT 3 oder SAE J1704 oder
FMVSS Nr. 116 DOT 4
Fahrgestellschmierung
Gelenkwellen
Vorne (4WD-
Modelle)
Gelenk-
kreuzLithiumfett für das Fahrwerk, NLGI
Nr. 2
Schiebe-
stück
*1
Molybdändisulfid-Lithiumfett für das
Fahrwerk, NLGI Nr. 2, oder Lithium-
fett für das Fahrwerk, NLGI Nr. 2
HintenGelenk-
kreuz
*2Lithiumfett für das Fahrwerk, NLGI
Nr. 2

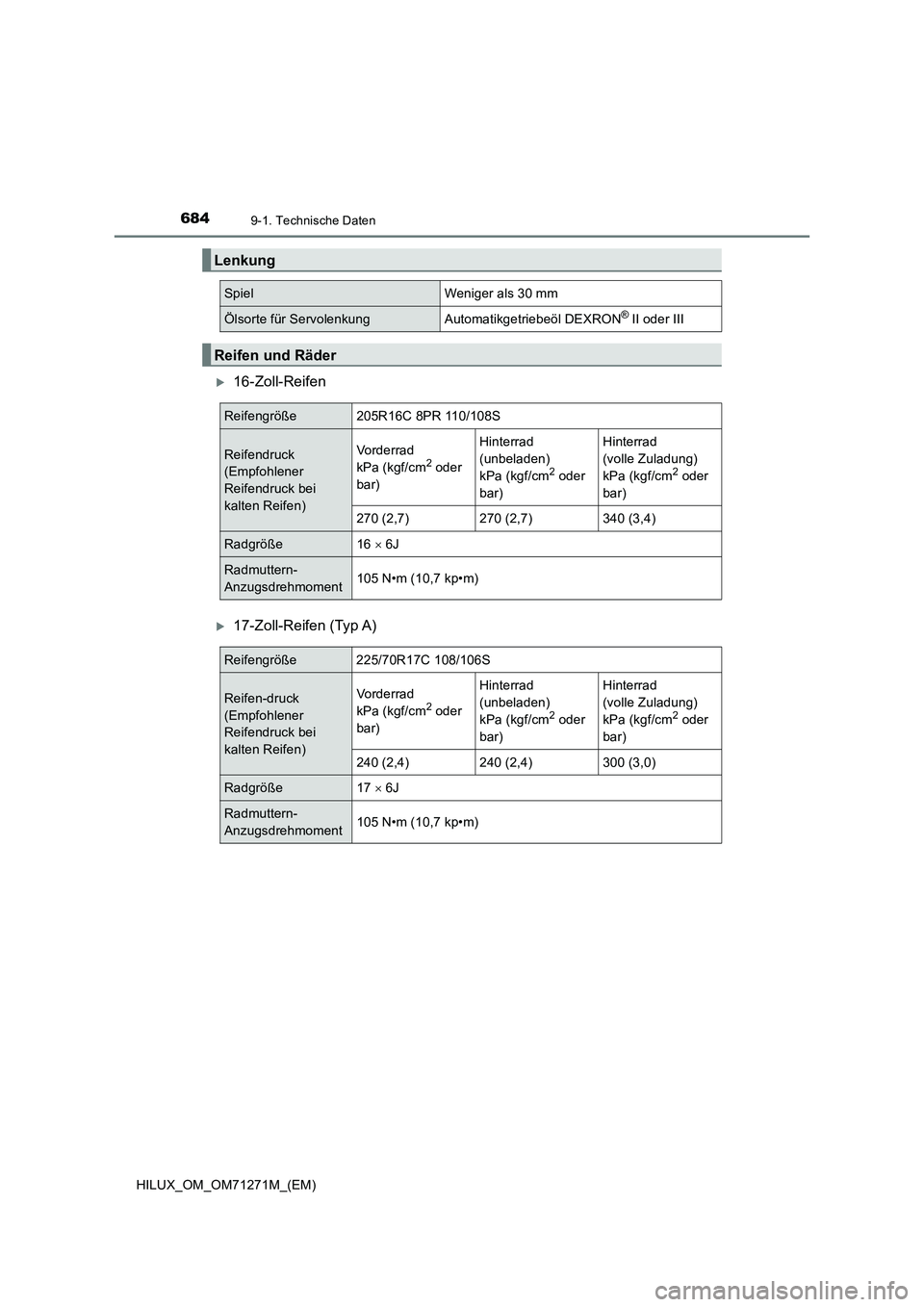

6849-1. Technische Daten
HILUX_OM_OM71271M_(EM)
16-Zoll-Reifen
17-Zoll-Reifen (Typ A)
Lenkung
SpielWeniger als 30 mm
Ölsorte für ServolenkungAutomatikgetriebeöl DEXRON® II oder III
Reifen und Räder
Reifengröße205R16C 8PR 110/108S
Reifendruck
(Empfohlener
Reifendruck bei
kalten Reifen)Vorderrad
kPa (kgf/cm2 oder
bar)
Hinterrad
(unbeladen)
kPa (kgf/cm
2 oder
bar)
Hinterrad
(volle Zuladung)
kPa (kgf/cm
2 oder
bar)
270 (2,7)270 (2,7)340 (3,4)
Radgröße16  6J
Radmuttern-
Anzugsdrehmoment105 N•m (10,7 kp•m)
Reifengröße 225/70R17C 108/106S
Reifen-druck
(Empfohlener
Reifendruck bei
kalten Reifen)Vorderrad
kPa (kgf/cm2 oder
bar)
Hinterrad
(unbeladen)
kPa (kgf/cm
2 oder
bar)
Hinterrad
(volle Zuladung)
kPa (kgf/cm
2 oder
bar)
240 (2,4)240 (2,4)300 (3,0)
Radgröße17  6J
Radmuttern-
Anzugsdrehmoment105 N•m (10,7 kp•m)

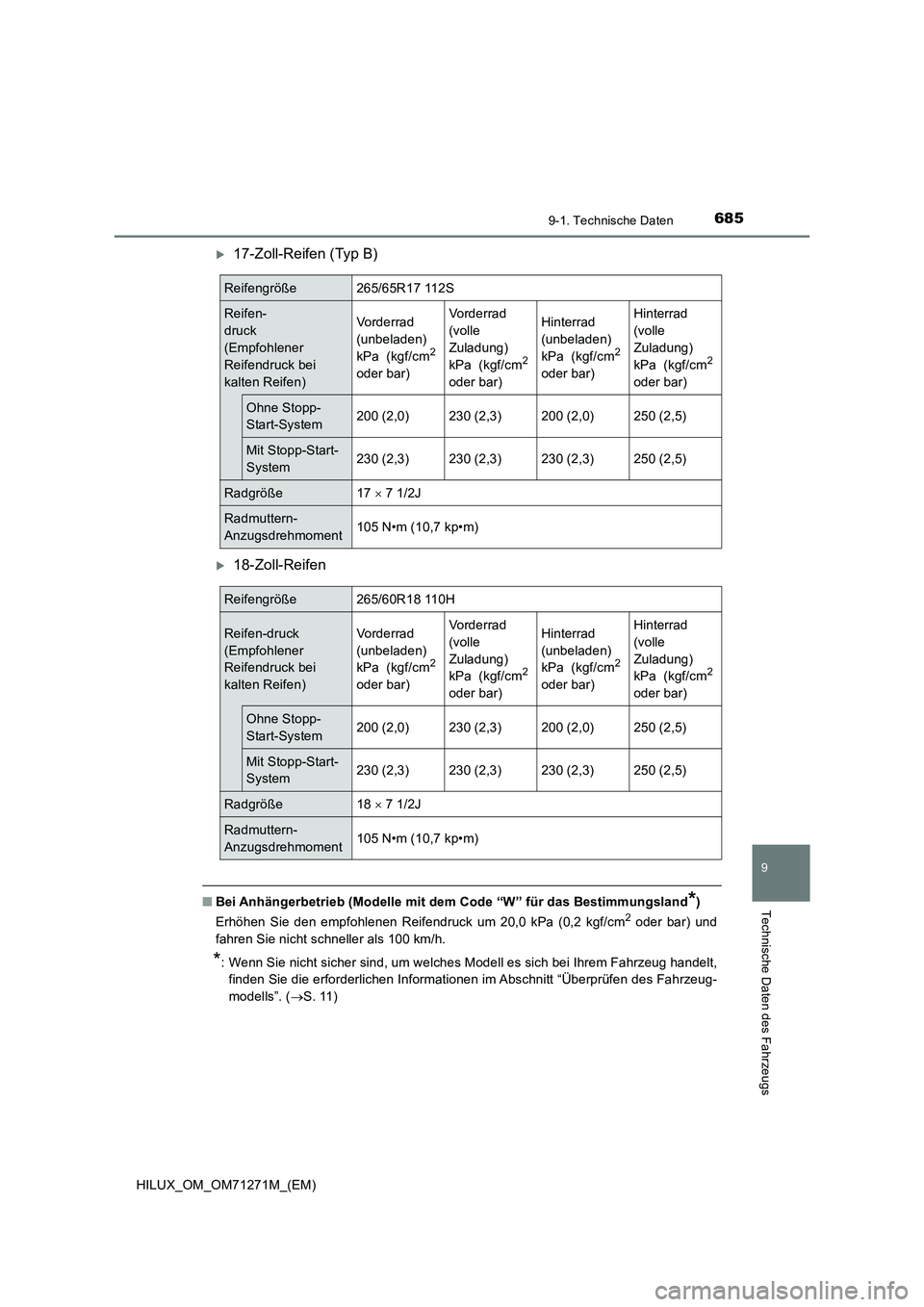

685
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71271M_(EM)
17-Zoll-Reifen (Typ B)
18-Zoll-Reifen
■Bei Anhängerbetrieb (Modelle mit dem Code “W” für das Bestimmungsland*)
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) und
fahren Sie nicht schneller als 100 km/h.
*: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt,
finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. (S. 11)
Reifengröße265/65R17 112S
Reifen-
druck
(Empfohlener
Reifendruck bei
kalten Reifen)Vorderrad
(unbeladen)
kPa (kgf/cm
2
oder bar)
Vorderrad
(volle
Zuladung)
kPa (kgf/cm
2
oder bar)
Hinterrad
(unbeladen)
kPa (kgf/cm
2
oder bar)
Hinterrad
(volle
Zuladung)
kPa (kgf/cm
2
oder bar)
Ohne Stopp-
Start-System200 (2,0)230 (2,3)200 (2,0)250 (2,5)
Mit Stopp-Start-
System230 (2,3)230 (2,3)230 (2,3)250 (2,5)
Radgröße17  7 1/2J
Radmuttern-
Anzugsdrehmoment105 N•m (10,7 kp•m)
Reifengröße265/60R18 110H
Reifen-druck
(Empfohlener
Reifendruck bei
kalten Reifen)Vorderrad
(unbeladen)
kPa (kgf/cm
2
oder bar)
Vorderrad
(volle
Zuladung)
kPa (kgf/cm
2
oder bar)
Hinterrad
(unbeladen)
kPa (kgf/cm
2
oder bar)
Hinterrad
(volle
Zuladung)
kPa (kgf/cm
2
oder bar)
Ohne Stopp-
Start-System200 (2,0)230 (2,3)200 (2,0)250 (2,5)
Mit Stopp-Start-
System230 (2,3)230 (2,3)230 (2,3)250 (2,5)
Radgröße18  7 1/2J
Radmuttern-
Anzugsdrehmoment105 N•m (10,7 kp•m)

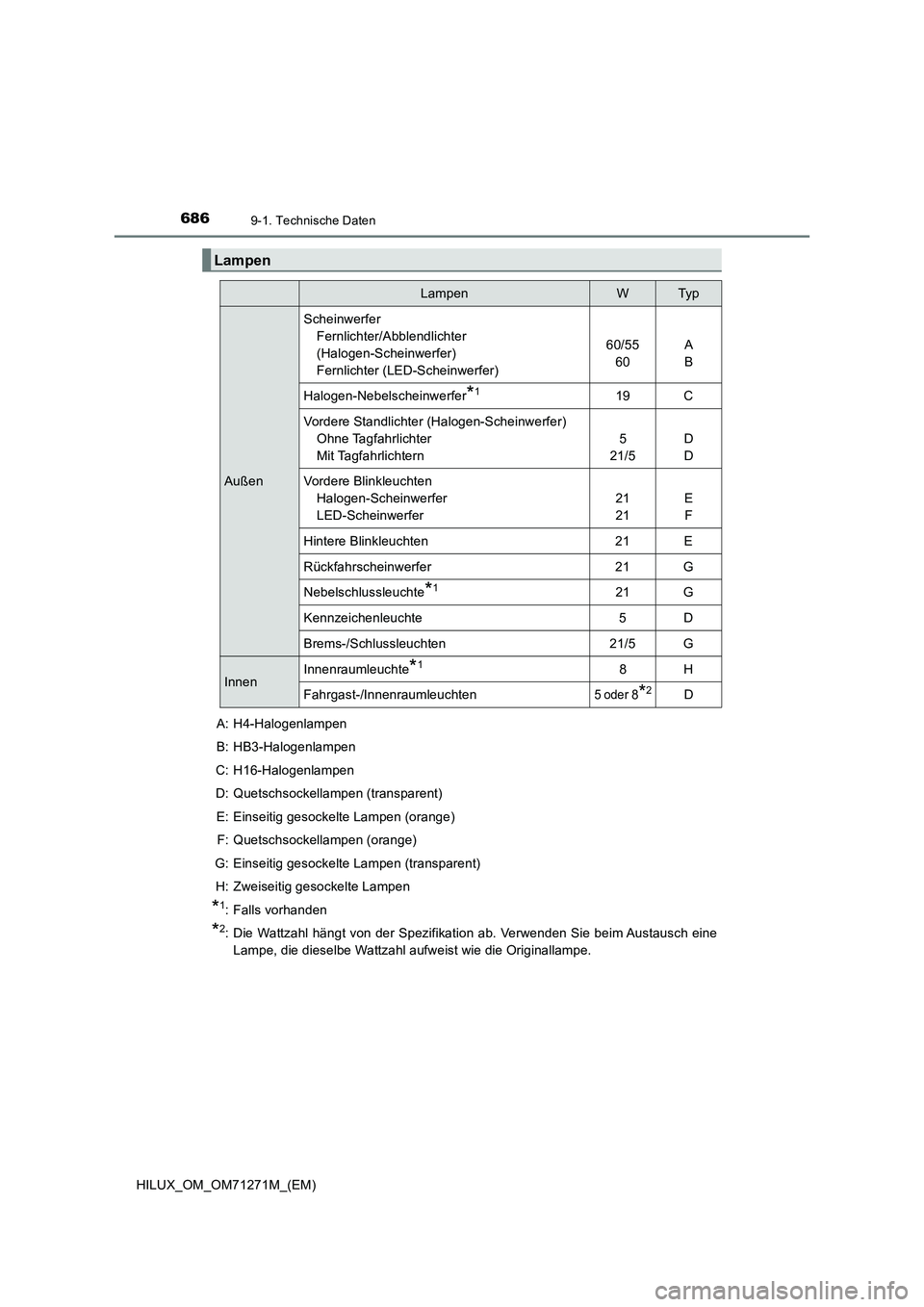

6869-1. Technische Daten
HILUX_OM_OM71271M_(EM)A: H4-Halogenlampen
B: HB3-Halogenlampen
C: H16-Halogenlampen
D: Quetschsockellampen (transparent)
E: Einseitig gesockelte Lampen (orange)
F: Quetschsockellampen (orange)
G: Einseitig gesockelte Lampen (transparent)
H: Zweiseitig gesockelte Lampen
*1: Falls vorhanden
*2: Die Wattzahl hängt von der Spezifikation ab. Verwenden Sie beim Austausch eine
Lampe, die dieselbe Wattzahl aufweist wie die Originallampe.
Lampen
LampenWTyp
AußenScheinwerfer
Fernlichter/Abblendlichter
(Halogen-Scheinwerfer)
Fernlichter (LED-Scheinwerfer)60/55
60A
B
Halogen-Nebelscheinwerfer
*119 C
Vordere Standlichter (Halogen-Scheinwerfer)
Ohne Tagfahrlichter
Mit Tagfahrlichtern5
21/5D
D
Vordere Blinkleuchten
Halogen-Scheinwerfer
LED-Scheinwerfer21
21E
F
Hintere Blinkleuchten 21 E
Rückfahrscheinwerfer 21 G
Nebelschlussleuchte
*121 G
Kennzeichenleuchte 5 D
Brems-/Schlussleuchten 21/5 G
InnenInnenraumleuchte*18H
Fahrgast-/Innenraumleuchten
5 oder 8*2D

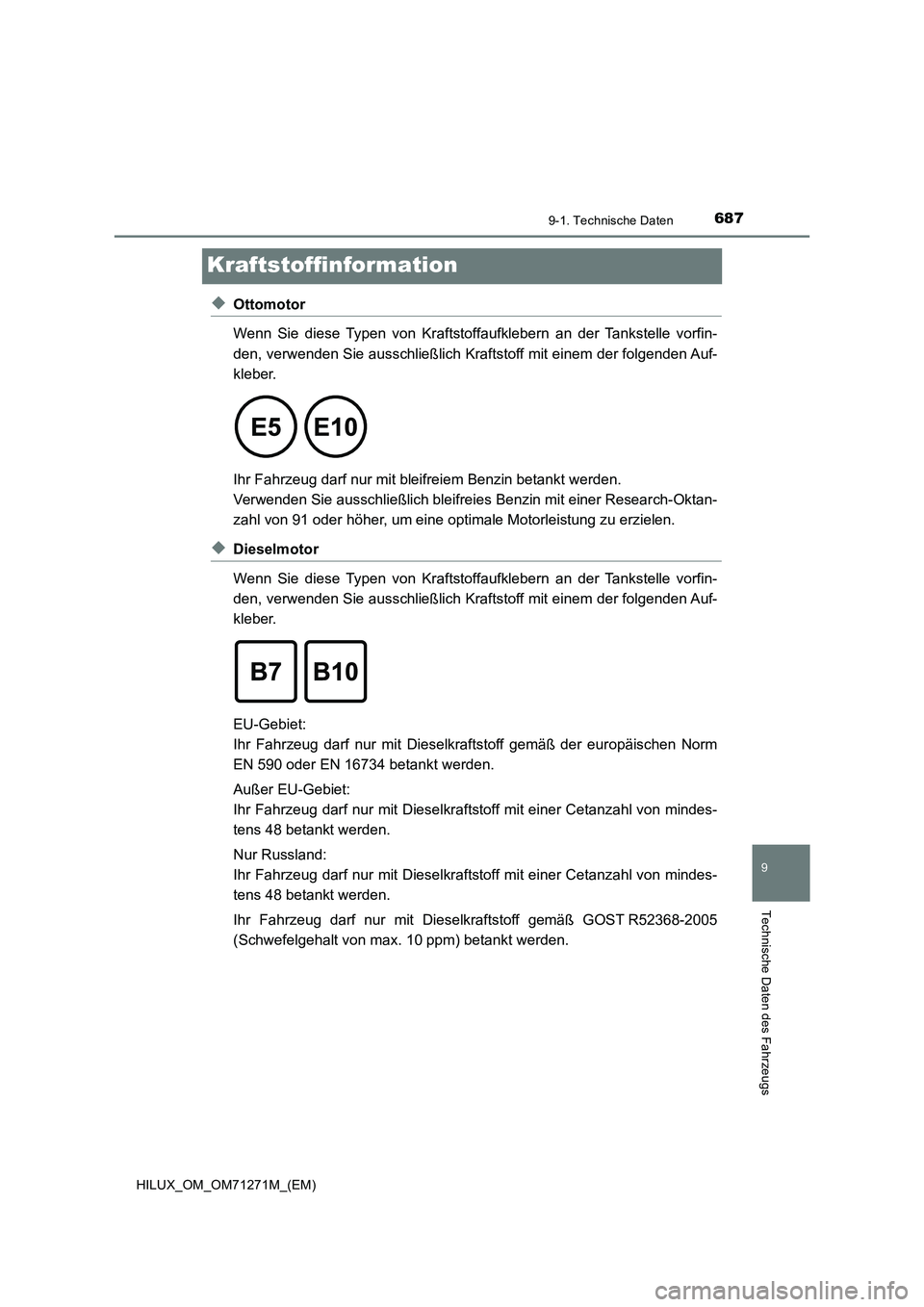

6879-1. Technische Daten
HILUX_OM_OM71271M_(EM)
9
Technische Daten des Fahrzeugs
Kraftstoffinformation
◆Ottomotor
Wenn Sie diese Typen von Kraftstoffaufklebern an der Tankstelle vorfin-
den, verwenden Sie ausschließlich Kraftstoff mit einem der folgenden Auf-
kleber.

Ihr Fahrzeug darf nur mit bleifreiem Benzin betankt werden.
Verwenden Sie ausschließlich bleifreies Benzin mit einer Research-Oktan-
zahl von 91 oder höher, um eine optimale Motorleistung zu erzielen.
◆Dieselmotor
Wenn Sie diese Typen von Kraftstoffaufklebern an der Tankstelle vorfin-
den, verwenden Sie ausschließlich Kraftstoff mit einem der folgenden Auf-
kleber.

EU-Gebiet:
Ihr Fahrzeug darf nur mit Dieselkraftstoff gemäß der europäischen Norm
EN 590 oder EN 16734 betankt werden.
Außer EU-Gebiet:
Ihr Fahrzeug darf nur mit Dieselkraftstoff mit einer Cetanzahl von mindes-
tens 48 betankt werden.
Nur Russland:
Ihr Fahrzeug darf nur mit Dieselkraftstoff mit einer Cetanzahl von mindes-
tens 48 betankt werden.
Ihr Fahrzeug darf nur mit Dieselkraftstoff gemäß GOST R52368-2005
(Schwefelgehalt von max. 10 ppm) betankt werden.

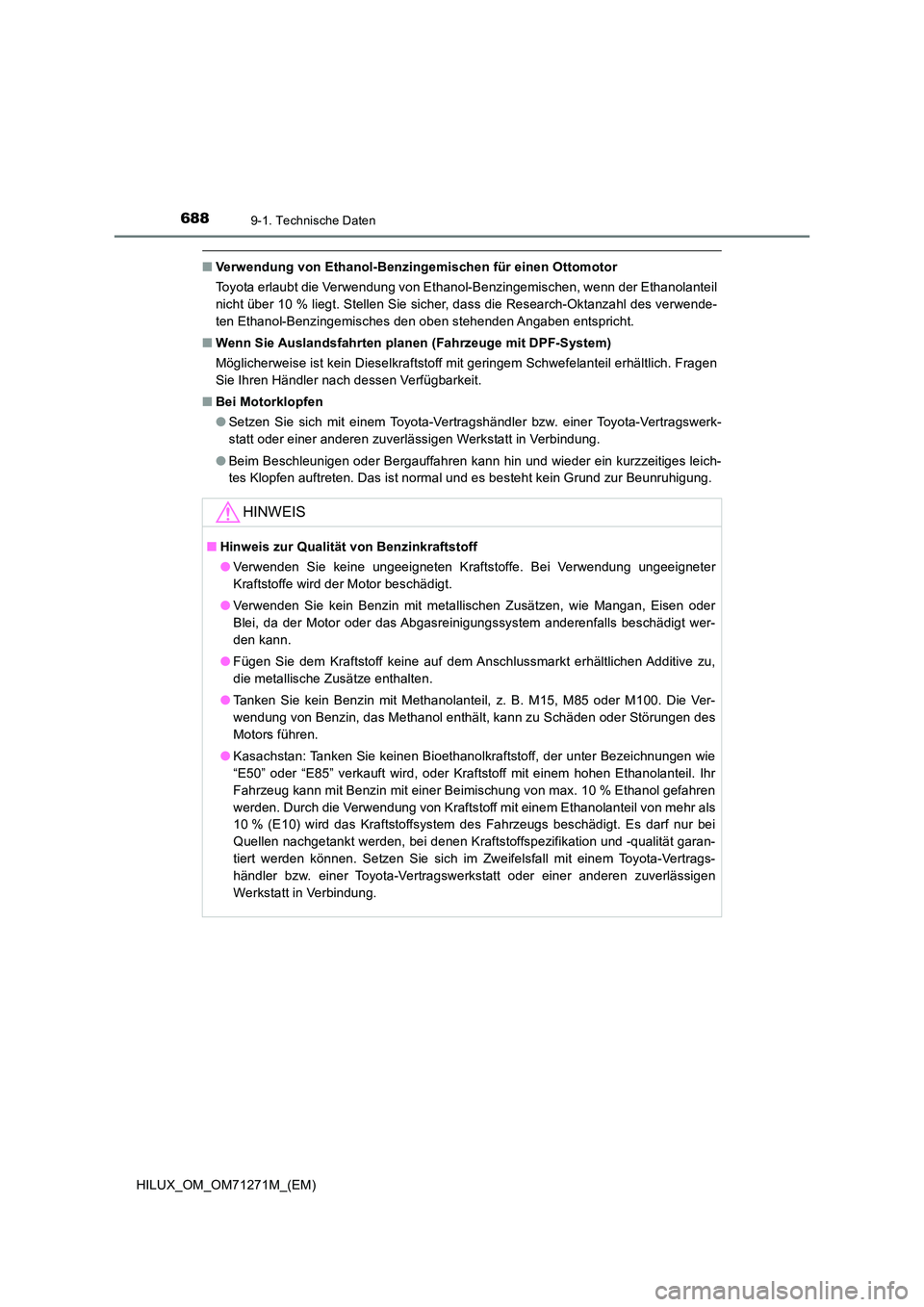

6889-1. Technische Daten
HILUX_OM_OM71271M_(EM)
■Verwendung von Ethanol-Benzingemischen für einen Ottomotor
Toyota erlaubt die Verwendung von Ethanol-Benzingemischen, wenn der Ethanolanteil
nicht über 10 % liegt. Stellen Sie sicher, dass die Research-Oktanzahl des verwende-
ten Ethanol-Benzingemisches den oben stehenden Angaben entspricht.
■ Wenn Sie Auslandsfahrten planen (Fahrzeuge mit DPF-System)
Möglicherweise ist kein Dieselkraftstoff mit geringem Schwefelanteil erhältlich. Fragen
Sie Ihren Händler nach dessen Verfügbarkeit.
■ Bei Motorklopfen
● Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt in Verbindung.
● Beim Beschleunigen oder Bergauffahren kann hin und wieder ein kurzzeitiges leich-
tes Klopfen auftreten. Das ist normal und es besteht kein Grund zur Beunruhigung.
HINWEIS
■ Hinweis zur Qualität von Benzinkraftstoff
● Verwenden Sie keine ungeeigneten Kraftstoffe. Bei Verwendung ungeeigneter
Kraftstoffe wird der Motor beschädigt.
● Verwenden Sie kein Benzin mit metallischen Zusätzen, wie Mangan, Eisen oder
Blei, da der Motor oder das Abgasreinigungssystem anderenfalls beschädigt wer-
den kann.
● Fügen Sie dem Kraftstoff keine auf dem Anschlussmarkt erhältlichen Additive zu,
die metallische Zusätze enthalten.
● Tanken Sie kein Benzin mit Methanolanteil, z. B. M15, M85 oder M100. Die Ver-
wendung von Benzin, das Methanol enthält, kann zu Schäden oder Störungen des
Motors führen.
● Kasachstan: Tanken Sie keinen Bioethanolkraftstoff, der unter Bezeichnungen wie
“E50” oder “E85” verkauft wird, oder Kraftstoff mit einem hohen Ethanolanteil. Ihr
Fahrzeug kann mit Benzin mit einer Beimischung von max. 10 % Ethanol gefahren
werden. Durch die Verwendung von Kraftstoff mit einem Ethanolanteil von mehr als
10 % (E10) wird das Kraftstoffsystem des Fahrzeugs beschädigt. Es darf nur bei
Quellen nachgetankt werden, bei denen Kraftstoffspezifikation und -qualität garan-
tiert werden können. Setzen Sie sich im Zweifelsfall mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.

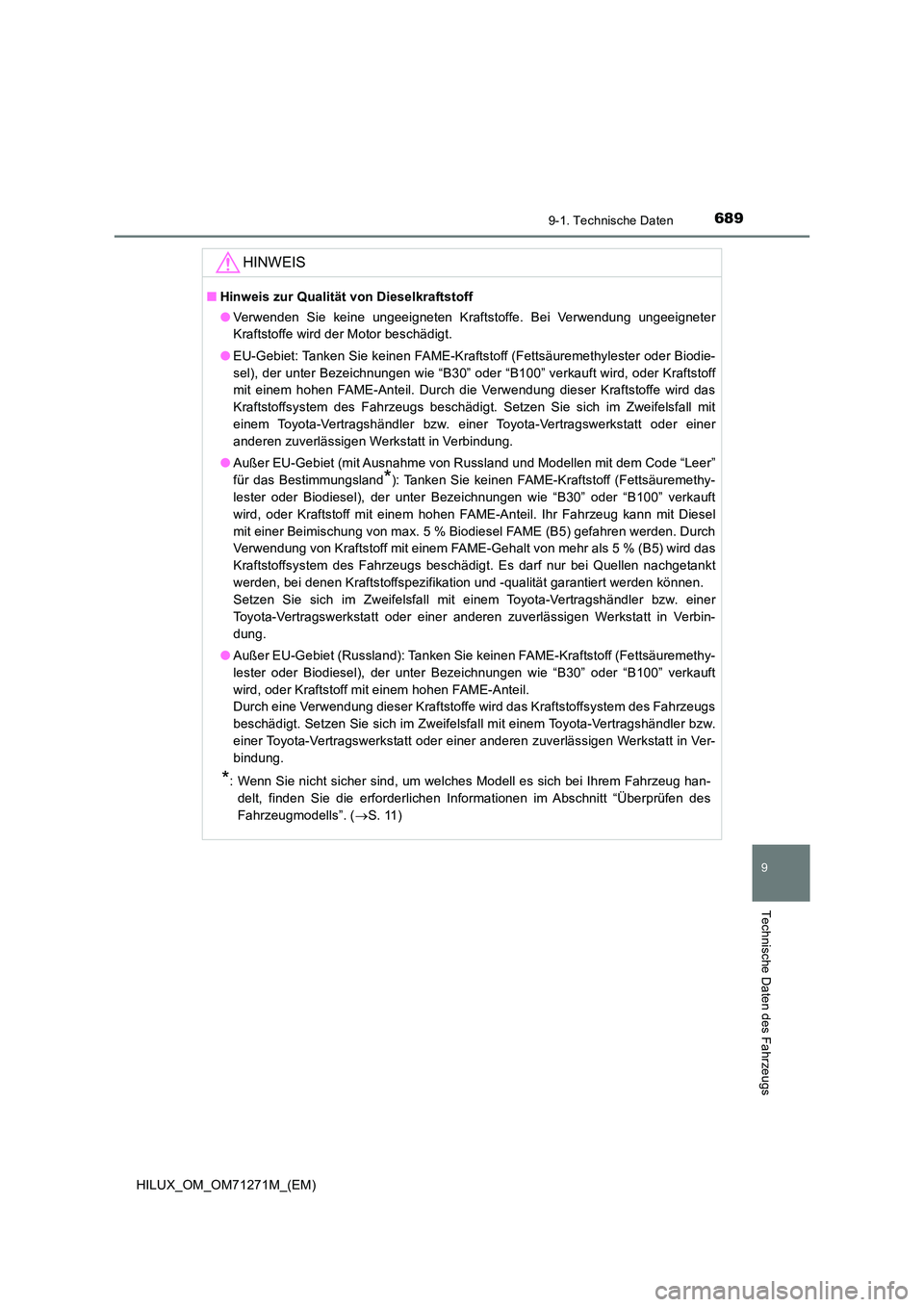

689
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71271M_(EM)
HINWEIS
■Hinweis zur Qualität von Dieselkraftstoff
● Verwenden Sie keine ungeeigneten Kraftstoffe. Bei Verwendung ungeeigneter
Kraftstoffe wird der Motor beschädigt.
● EU-Gebiet: Tanken Sie keinen FAME-Kraftstoff (Fettsäuremethylester oder Biodie-
sel), der unter Bezeichnungen wie “B30” oder “B100” verkauft wird, oder Kraftstoff
mit einem hohen FAME-Anteil. Durch die Verwendung dieser Kraftstoffe wird das
Kraftstoffsystem des Fahrzeugs beschädigt. Setzen Sie sich im Zweifelsfall mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in Verbindung.
● Außer EU-Gebiet (mit Ausnahme von Russland und Modellen mit dem Code “Leer”
für das Bestimmungsland*): Tanken Sie keinen FAME-Kraftstoff (Fettsäuremethy-
lester oder Biodiesel), der unter Bezeichnungen wie “B30” oder “B100” verkauft
wird, oder Kraftstoff mit einem hohen FAME-Anteil. Ihr Fahrzeug kann mit Diesel
mit einer Beimischung von max. 5 % Biodiesel FAME (B5) gefahren werden. Durch
Verwendung von Kraftstoff mit einem FAME-Gehalt von mehr als 5 % (B5) wird das
Kraftstoffsystem des Fahrzeugs beschädigt. Es darf nur bei Quellen nachgetankt
werden, bei denen Kraftstoffspezifikation und -qualität garantiert werden können.
Setzen Sie sich im Zweifelsfall mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbin-
dung.
● Außer EU-Gebiet (Russland): Tanken Sie keinen FAME-Kraftstoff (Fettsäuremethy-
lester oder Biodiesel), der unter Bezeichnungen wie “B30” oder “B100” verkauft
wird, oder Kraftstoff mit einem hohen FAME-Anteil.
Durch eine Verwendung dieser Kraftstoffe wird das Kraftstoffsystem des Fahrzeugs
beschädigt. Setzen Sie sich im Zweifelsfall mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
*: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug han-
delt, finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des
Fahrzeugmodells”. ( S. 11)

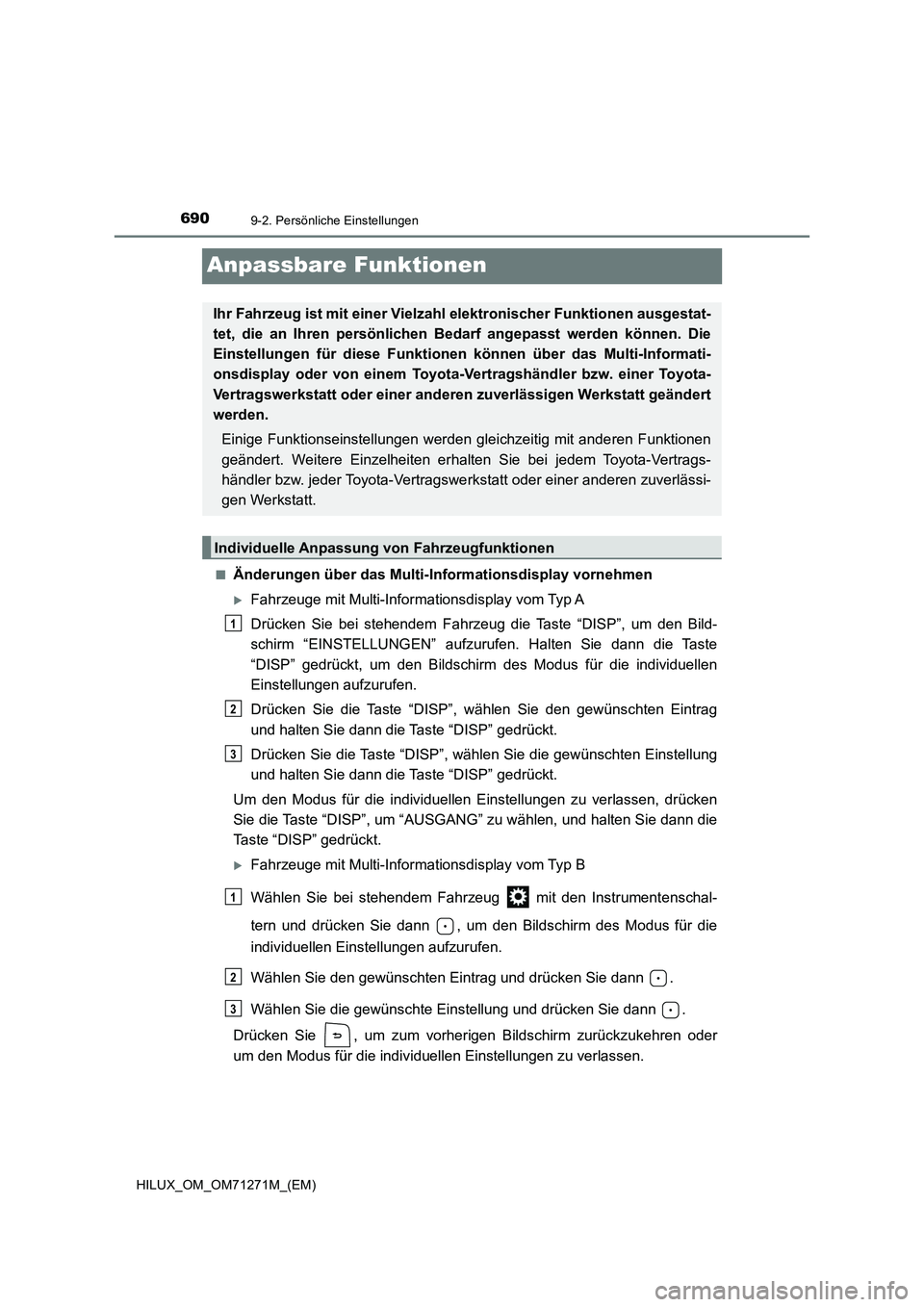

6909-2. Persönliche Einstellungen
HILUX_OM_OM71271M_(EM)
Anpassbare Funktionen
■Änderungen über das Multi-Informationsdisplay vornehmen
Fahrzeuge mit Multi-Informationsdisplay vom Typ A
Drücken Sie bei stehendem Fahrzeug die Taste “DISP”, um den Bild-
schirm “EINSTELLUNGEN” aufzurufen. Halten Sie dann die Taste
“DISP” gedrückt, um den Bildschirm des Modus für die individuellen
Einstellungen aufzurufen.
Drücken Sie die Taste “DISP”, wählen Sie den gewünschten Eintrag
und halten Sie dann die Taste “DISP” gedrückt.
Drücken Sie die Taste “DISP”, wählen Sie die gewünschten Einstellung
und halten Sie dann die Taste “DISP” gedrückt.
Um den Modus für die individuellen Einstellungen zu verlassen, drücken
Sie die Taste “DISP”, um “AUSGANG” zu wählen, und halten Sie dann die
Taste “DISP” gedrückt.
Fahrzeuge mit Multi-Informationsdisplay vom Typ B
Wählen Sie bei stehendem Fahrzeug mit den Instrumentenschal-
tern und drücken Sie dann , um den Bildschirm des Modus für die
individuellen Einstellungen aufzurufen.
Wählen Sie den gewünschten Eintrag und drücken Sie dann .
Wählen Sie die gewünschte Einstellung und drücken Sie dann .
Drücken Sie , um zum vorherigen Bildschirm zurückzukehren oder
um den Modus für die individuellen Einstellungen zu verlassen.
Ihr Fahrzeug ist mit einer Vielzahl elektronischer Funktionen ausgestat-
tet, die an Ihren persönlichen Bedarf angepasst werden können. Die
Einstellungen für diese Funktionen können über das Multi-Informati-
onsdisplay oder von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt geändert
werden.
Einige Funktionseinstellungen werden gleichzeitig mit anderen Funktionen
geändert. Weitere Einzelheiten erhalten Sie bei jedem Toyota-Vertrags-
händler bzw. jeder Toyota-Vertragswerkstatt oder einer anderen zuverlässi-
gen Werkstatt.
Individuelle Anpassung von Fahrzeugfunktionen
1
2
3
1
2
3
