TOYOTA HILUX 2019 Manuale duso (in Italian)

11
HILUX_OM_OM71273L_(EL)Controllare il codice del modello per verificare il tipo di modello del veicolo in uso.
Codice base
TGN1
6: modelli con motore 2TR-FE
GUN1
6: modelli con motore 1GD-FTV
GUN1
5: modelli con motore 2GD-FTV
Sistema di trazione
2: Modelli 4WD
3: Pre Runner (modelli 2WD)
Tipo di abitacolo
B: cabina singola
C: cabina allungata
D: cabina doppia
Fabbricato in
N: Sudafrica
T: Ta i l a n d i a

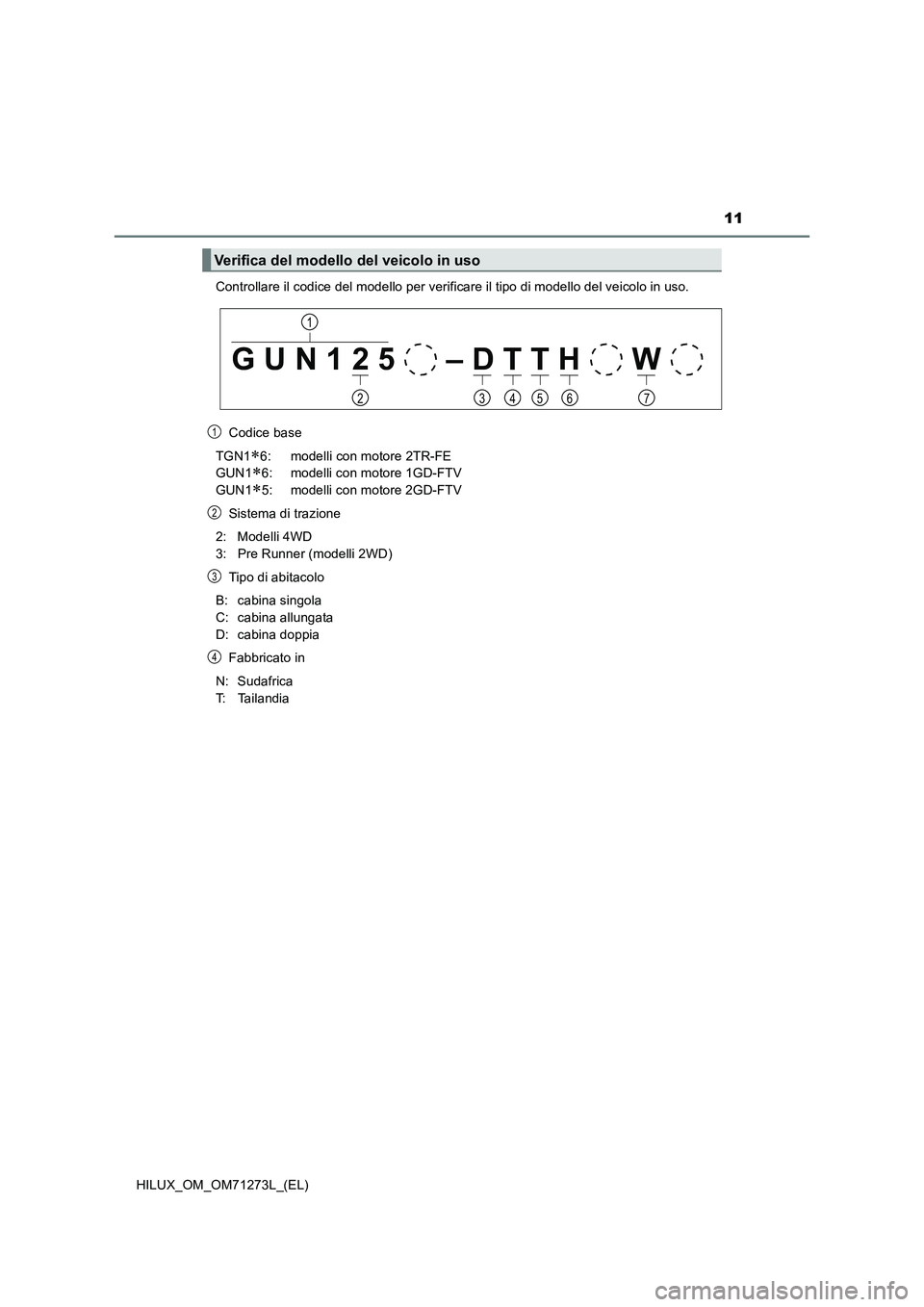

Verifica del modello del veicolo in uso
G U N 1 2 5 – D T T H W
3
1
52674
1
2
3
4

12

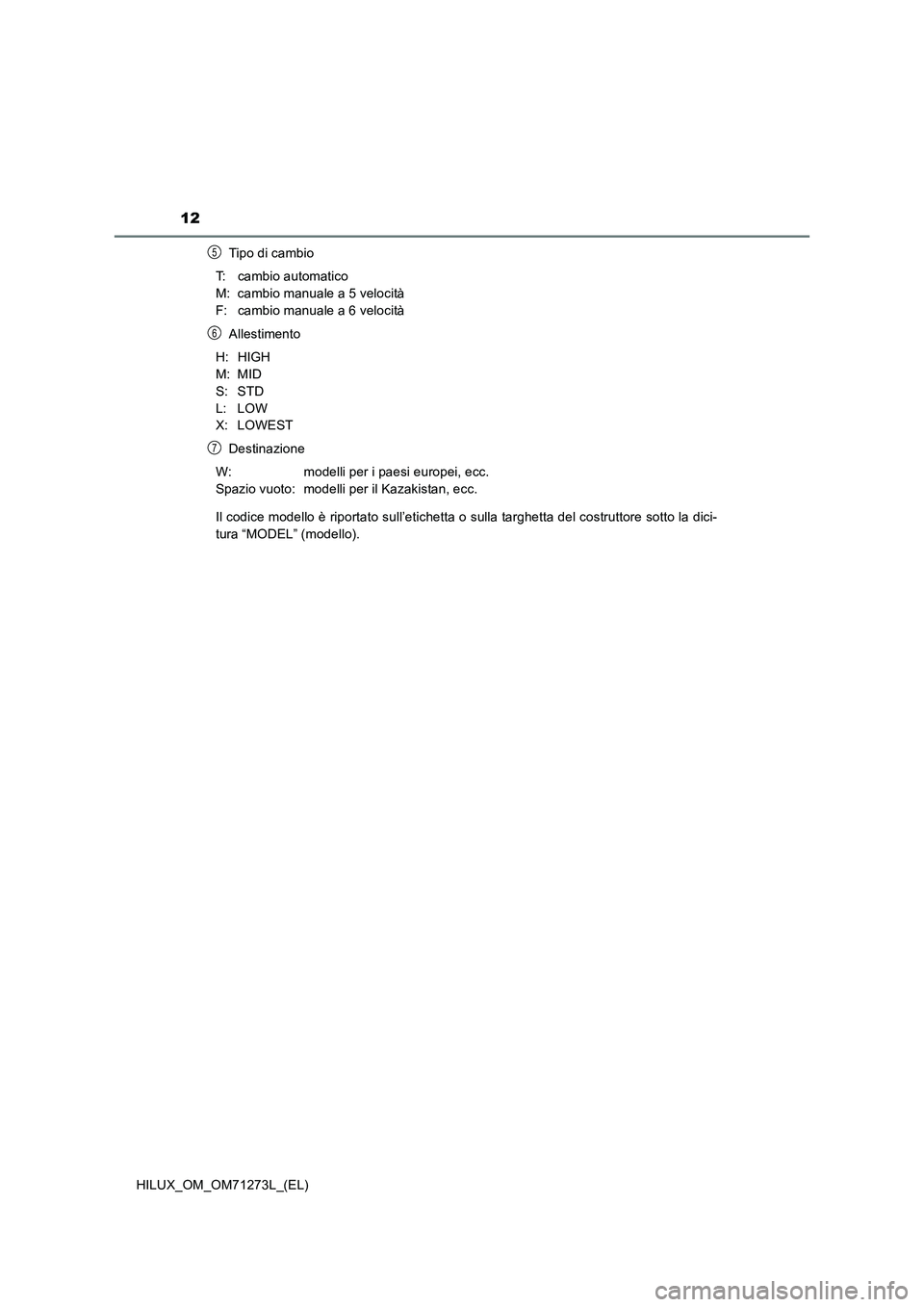

HILUX_OM_OM71273L_(EL)Tip o di c amb io
T: cambio automatico
M: cambio manuale a 5 velocità
F: cambio manuale a 6 velocità
Allestimento
H: HIGH
M: MID
S: STD
L: LOW
X: LOWEST
Destinazione
W: modelli per i paesi europei, ecc.
Spazio vuoto: modelli per il Kazakistan, ecc.
Il codice modello è riportato sull’etichetta o sulla targhetta del costruttore sotto la dici-
tura “MODEL” (modello).
5
6
7

13

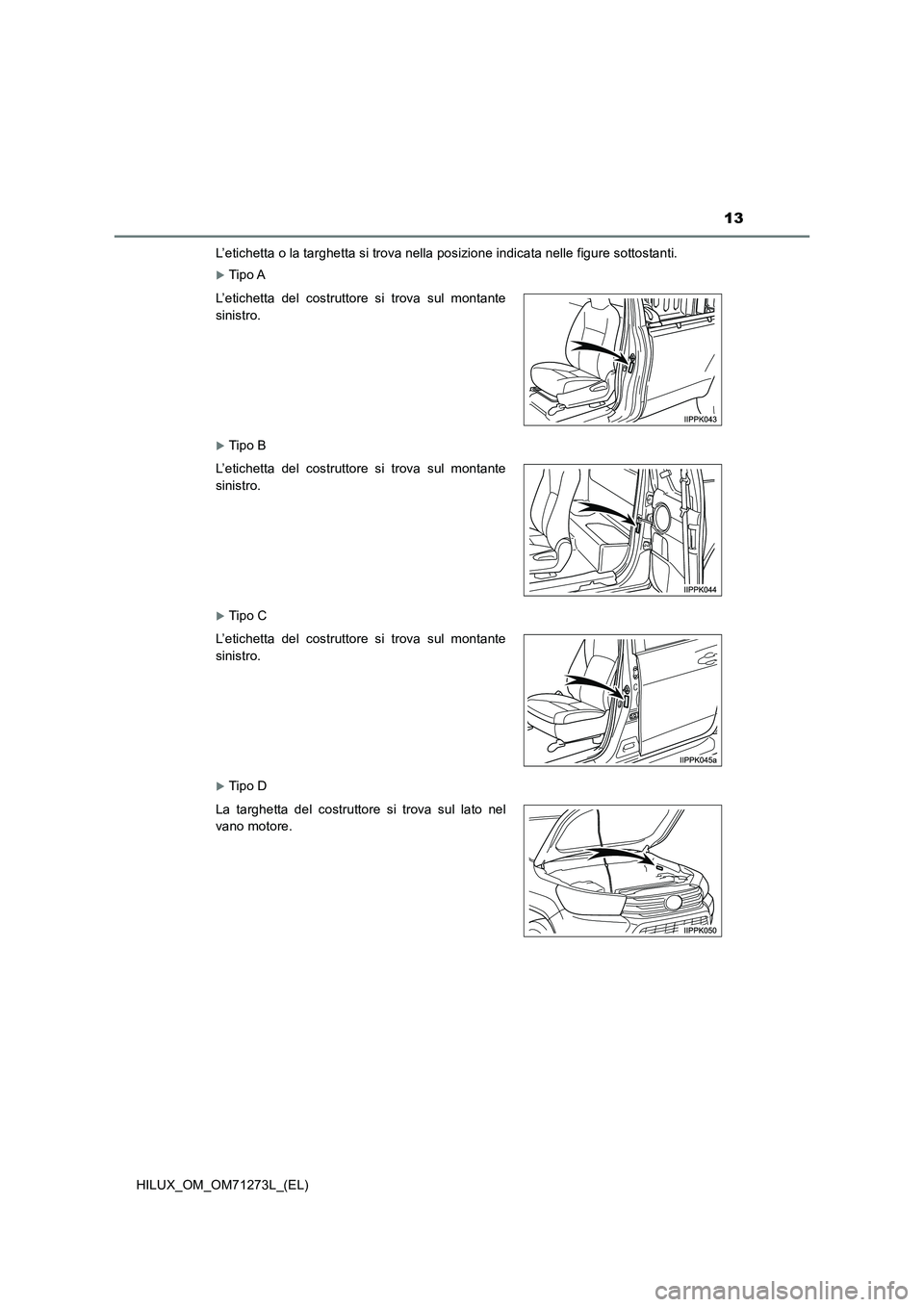

HILUX_OM_OM71273L_(EL)L’etichetta o la targhetta si trova nella posizione indicata nelle figure sottostanti.
Tip o A
Tip o B
Tip o C
Tip o D L’etichetta del costruttore si trova sul montante
sinistro.
L’etichetta del costruttore si trova sul montante
sinistro.
L’etichetta del costruttore si trova sul montante
sinistro.
La targhetta del costruttore si trova sul lato nel
vano motore.

14
HILUX_OM_OM71273L_(EL)
Lettura di questo manuale

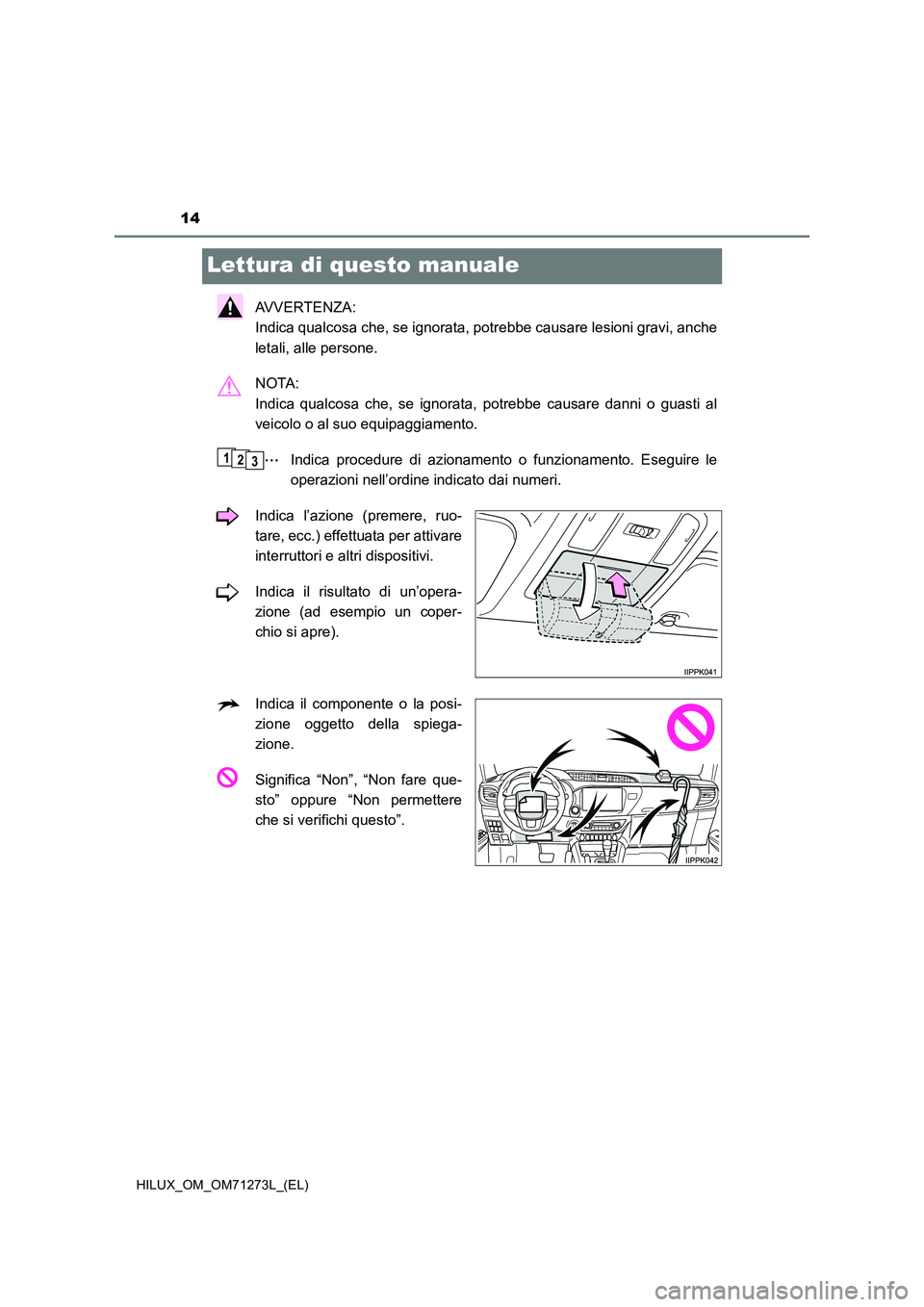

AVVERTENZA:
Indica qualcosa che, se ignorata, potrebbe causare lesioni gravi, anche
letali, alle persone.
NOTA:
Indica qualcosa che, se ignorata, potrebbe causare danni o guasti al
veicolo o al suo equipaggiamento.
Indica procedure di azionamento o funzionamento. Eseguire le
operazioni nell’ordine indicato dai numeri.
Indica l’azione (premere, ruo-
tare, ecc.) effettuata per attivare
interruttori e altri dispositivi.
Indica il risultato di un’opera-
zione (ad esempio un coper-
chio si apre).
Indica il componente o la posi-
zione oggetto della spiega-
zione.
Significa “Non”, “Non fare que-
sto” oppure “Non permettere
che si verifichi questo”.
123

15
HILUX_OM_OM71273L_(EL)

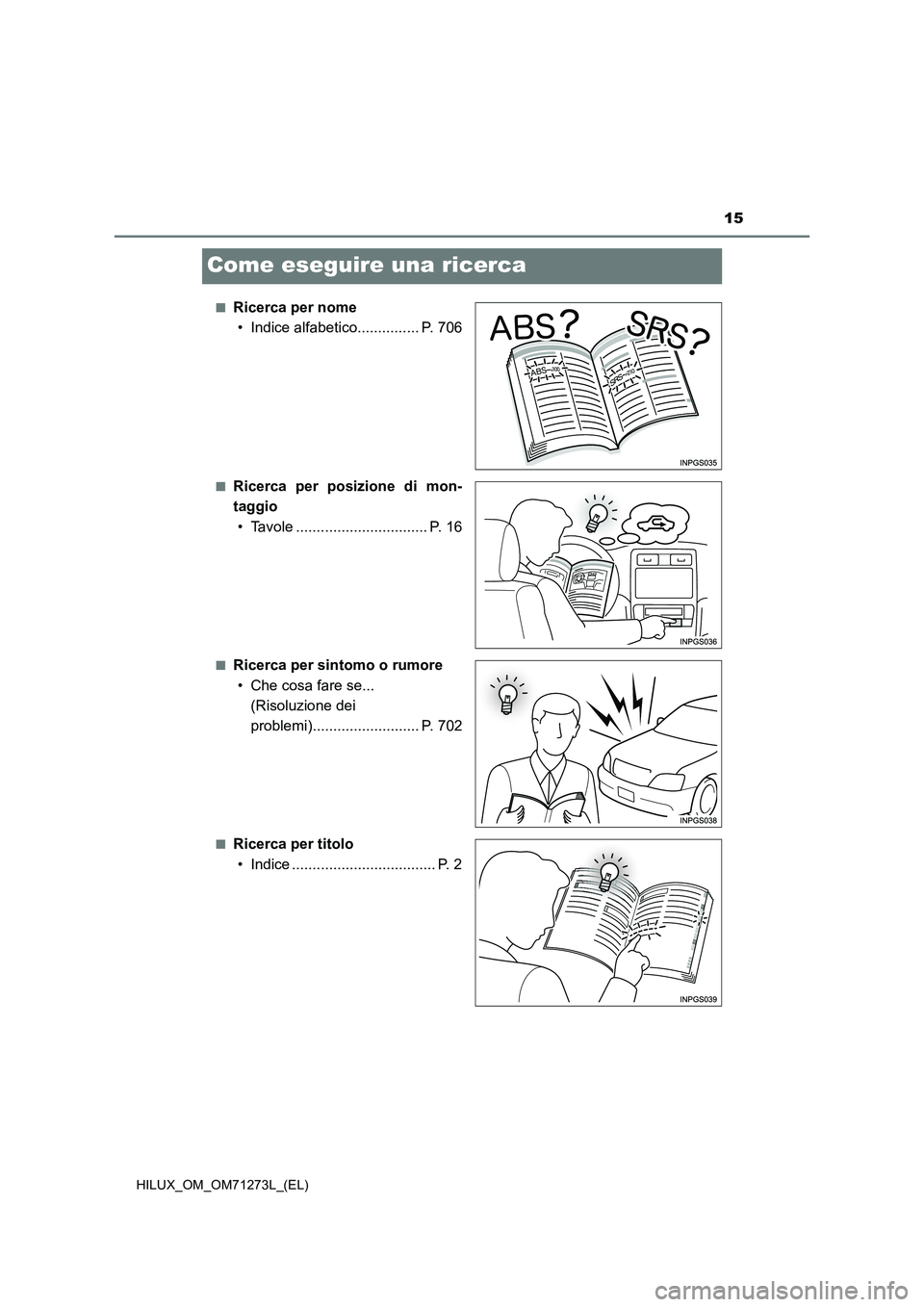

Come eseguire una ricerca
■Ricerca per nome
• Indice alfabetico............... P. 706
■Ricerca per posizione di mon-
taggio
• Tavole ................................ P. 16
■Ricerca per sintomo o rumore
• Che cosa fare se...
(Risoluzione dei
problemi).......................... P. 702
■Ricerca per titolo
• Indice ................................... P. 2

16Tavole
HILUX_OM_OM71273L_(EL)
Tavole

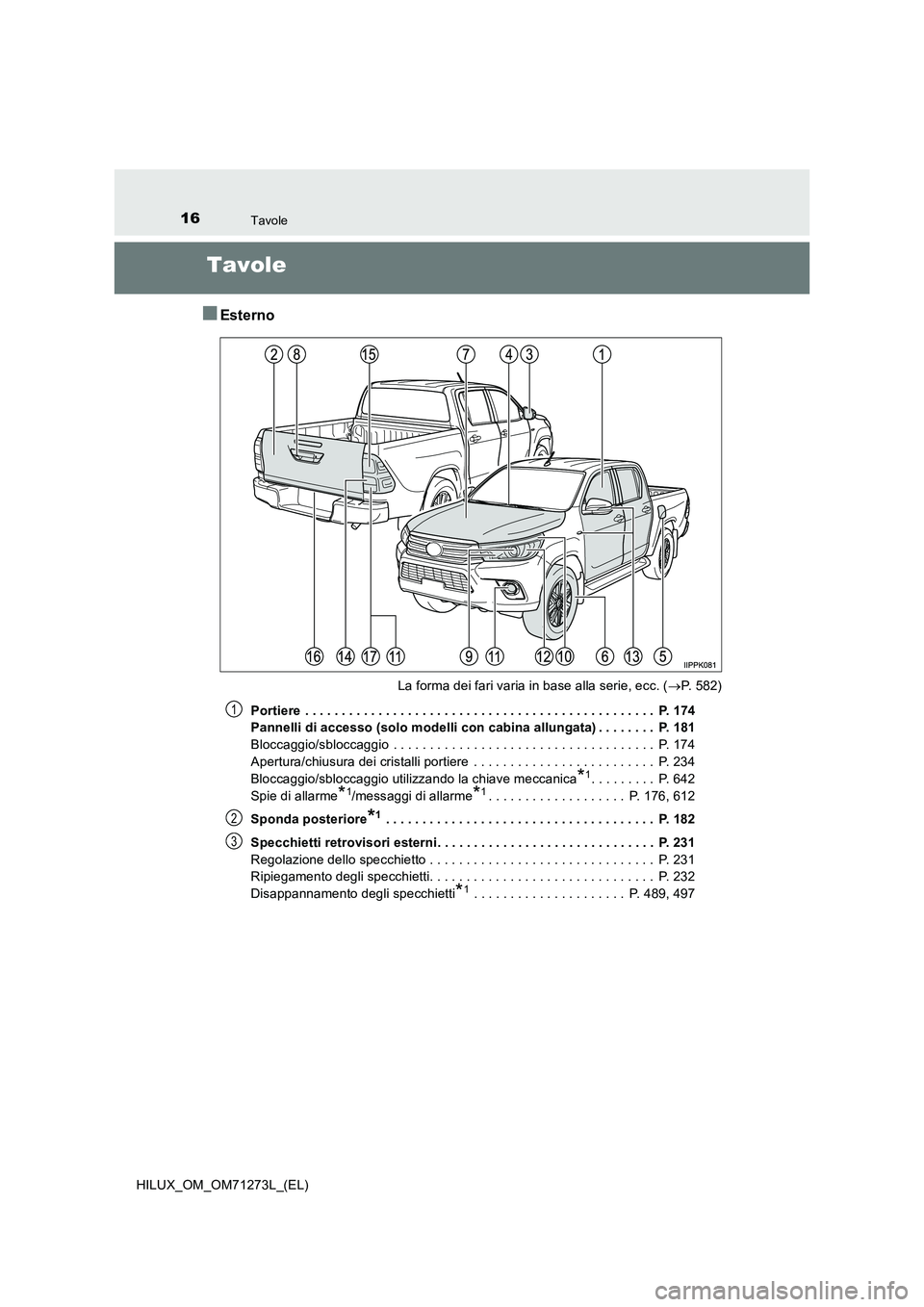

■Esterno
La forma dei fari varia in base alla serie, ecc. (P. 5 8 2 )
Portiere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 174
Pannelli di accesso (solo modelli con cabina allungata) . . . . . . . . P. 181
Bloccaggio/sbloccaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 174
Apertura/chiusura dei cristalli portiere . . . . . . . . . . . . . . . . . . . . . . . . . P. 234
Bloccaggio/sbloccaggio utilizzando la chiave meccanica
*1. . . . . . . . . P. 642
Spie di allarme
*1/messaggi di allarme*1. . . . . . . . . . . . . . . . . . . P. 176, 612
Sponda posteriore
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 182
Specchietti retrovisori esterni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 231
Regolazione dello specchietto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 231
Ripiegamento degli specchietti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 232
Disappannamento degli specchietti
*1 . . . . . . . . . . . . . . . . . . . . . P. 489, 497
1
2
3

17Tavole
HILUX_OM_OM71273L_(EL)Tergicristalli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 305
Precauzioni per la stagione invernale . . . . . . . . . . . . . . . . . . . . . . . . . P. 408
Per evitare il congelamento (sghiacciatore tergicristallo)
*1. . . . . . . . . P. 490
Sportello tappo del serbatoio
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 307
Metodo di rifornimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 307
Tipo di carburante/capacità del serbatoio del carburante . . . . . . . . . . P. 668

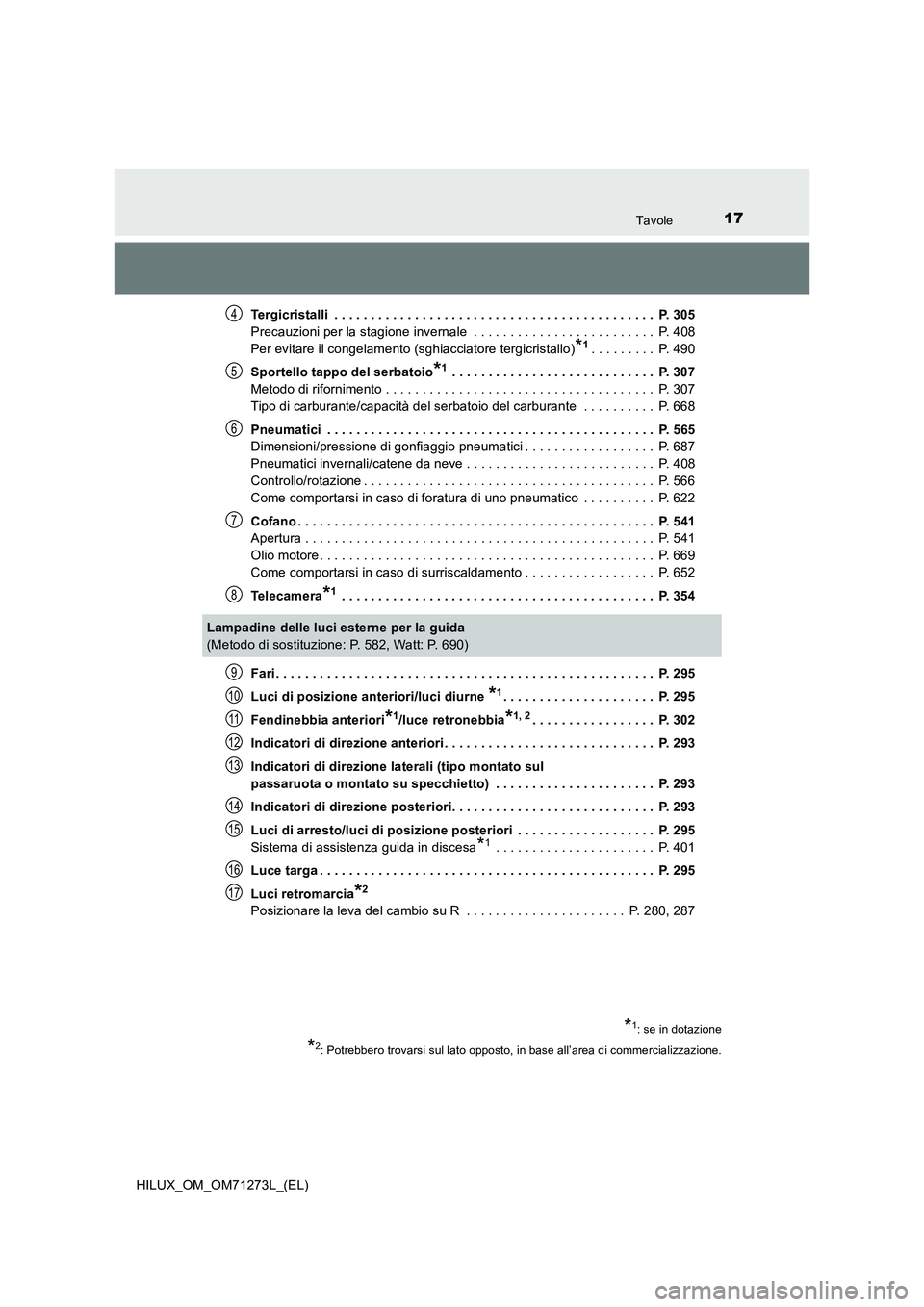

Pneumatici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 565
Dimensioni/pressione di gonfiaggio pneumatici . . . . . . . . . . . . . . . . . . P. 687
Pneumatici invernali/catene da neve . . . . . . . . . . . . . . . . . . . . . . . . . . P. 408
Controllo/rotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 566
Come comportarsi in caso di foratura di uno pneumatico . . . . . . . . . . P. 622
Cofano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 541
Apertura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 541
Olio motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 669
Come comportarsi in caso di surriscaldamento . . . . . . . . . . . . . . . . . . P. 652
Te l e c a m e r a
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 354
Fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 295
Luci di posizione anteriori/luci diurne
*1. . . . . . . . . . . . . . . . . . . . . P. 295
Fendinebbia anteriori
*1/luce retronebbia*1, 2. . . . . . . . . . . . . . . . . P. 302
Indicatori di direzione anteriori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 293
Indicatori di direzione laterali (tipo montato sul
passaruota o montato su specchietto) . . . . . . . . . . . . . . . . . . . . . . P. 293
Indicatori di direzione posteriori. . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 293
Luci di arresto/luci di posizione posteriori . . . . . . . . . . . . . . . . . . . P. 295
Sistema di assistenza guida in discesa
*1 . . . . . . . . . . . . . . . . . . . . . . P. 401
Luce targa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 295
Luci retromarcia
*2
Posizionare la leva del cambio su R . . . . . . . . . . . . . . . . . . . . . . P. 280, 287
4
5
6
7
8
Lampadine delle luci esterne per la guida
(Metodo di sostituzione: P. 582, Watt: P. 690)
*1: se in dotazione
*2: Potrebbero trovarsi sul lato opposto, in base all’area di commercializzazione.
9
10
11
12
13
14
15
16
17

18Tavole
HILUX_OM_OM71273L_(EL)

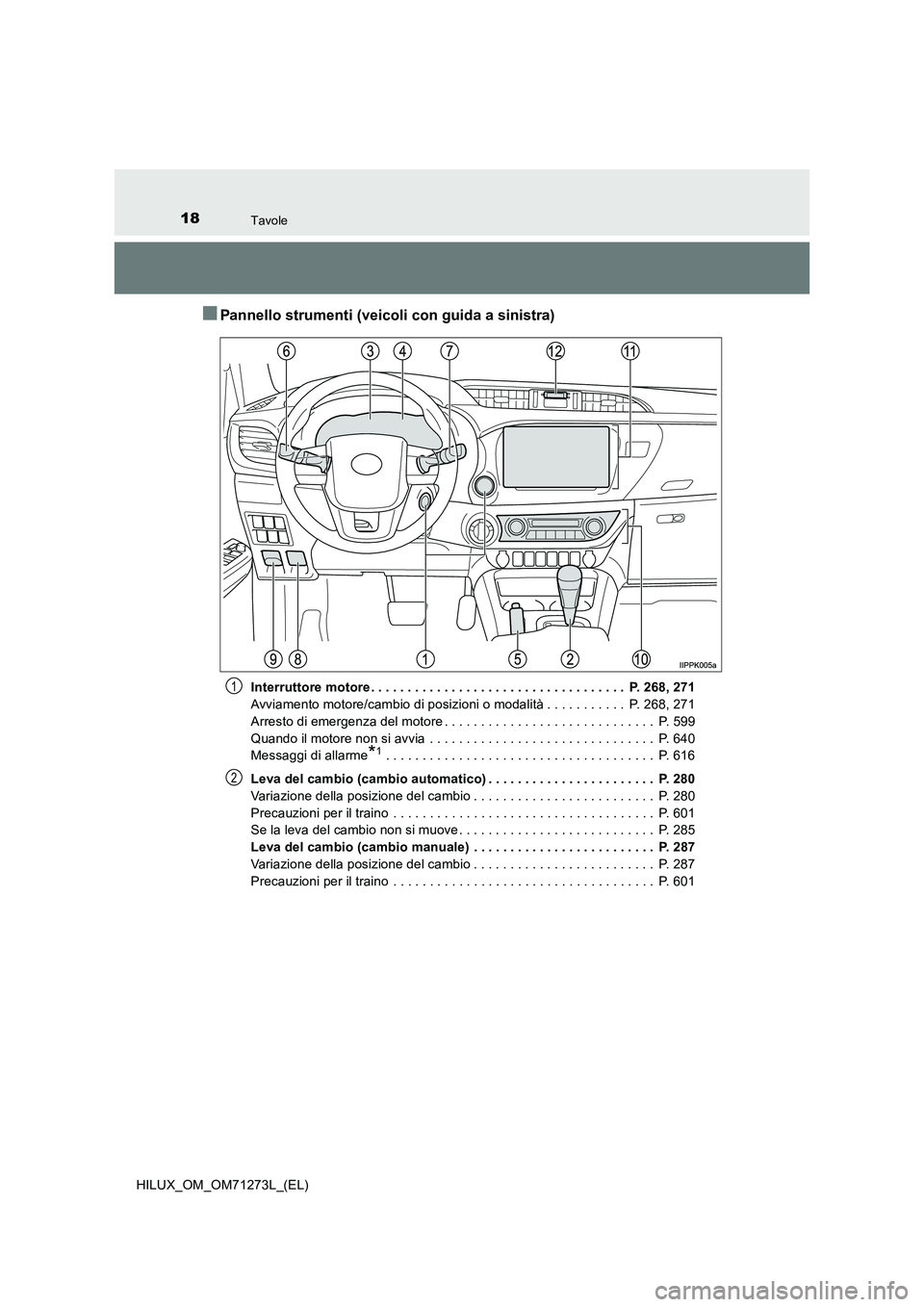

■Pannello strumenti (veicoli con guida a sinistra)
Interruttore motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 268, 271
Avviamento motore/cambio di posizioni o modalità . . . . . . . . . . . P. 268, 271
Arresto di emergenza del motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 599
Quando il motore non si avvia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 640
Messaggi di allarme
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 616
Leva del cambio (cambio automatico) . . . . . . . . . . . . . . . . . . . . . . . P. 280
Variazione della posizione del cambio . . . . . . . . . . . . . . . . . . . . . . . . . P. 280
Precauzioni per il traino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 601
Se la leva del cambio non si muove . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 285
Leva del cambio (cambio manuale) . . . . . . . . . . . . . . . . . . . . . . . . . P. 287
Variazione della posizione del cambio . . . . . . . . . . . . . . . . . . . . . . . . . P. 287
Precauzioni per il traino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 601
1
2

19Tavole

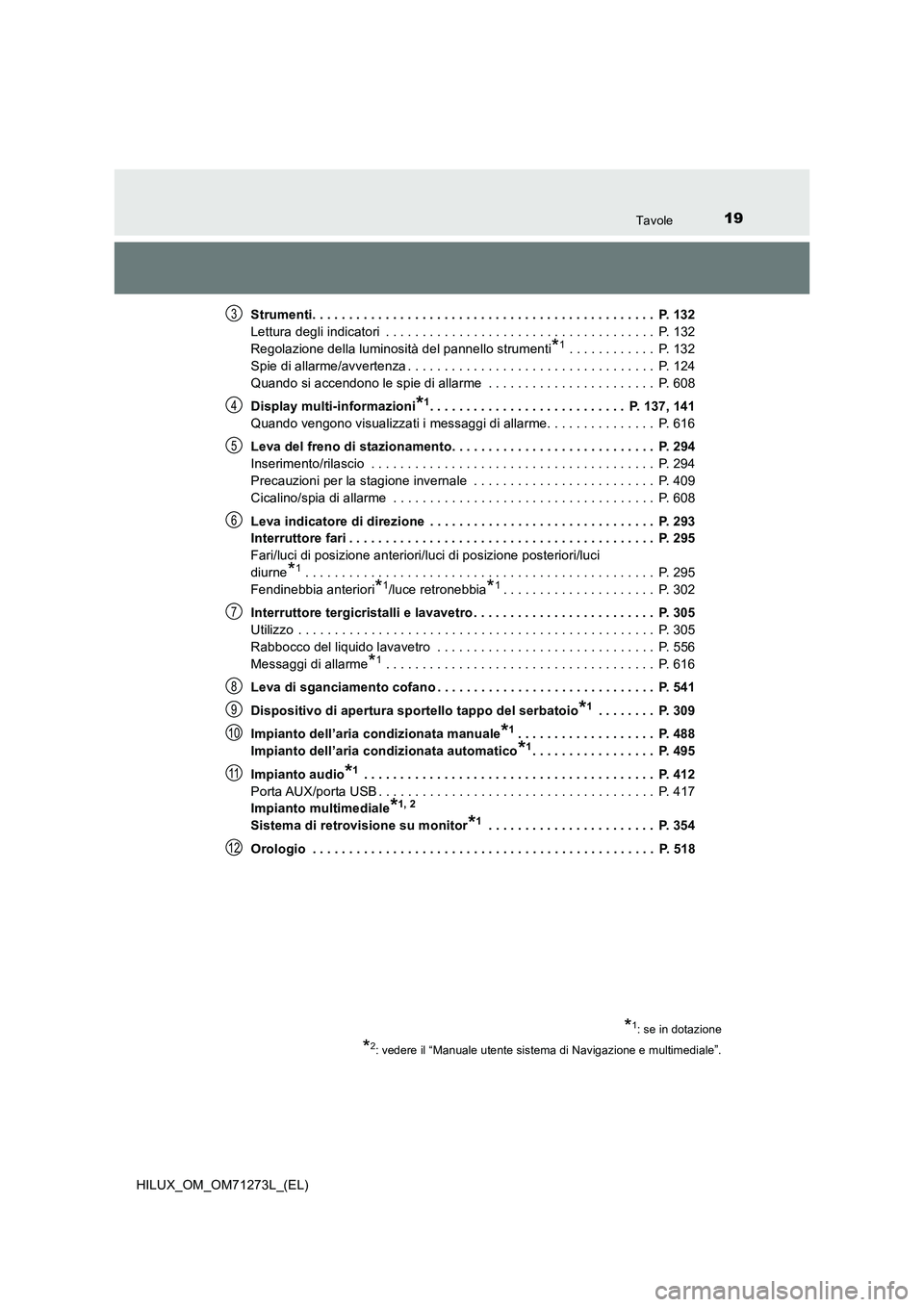

HILUX_OM_OM71273L_(EL)Strumenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 132
Lettura degli indicatori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 132
Regolazione della luminosità del pannello strumenti
*1 . . . . . . . . . . . . P. 132
Spie di allarme/avvertenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 124
Quando si accendono le spie di allarme . . . . . . . . . . . . . . . . . . . . . . . P. 608
Display multi-informazioni
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . P. 137, 141
Quando vengono visualizzati i messaggi di allarme. . . . . . . . . . . . . . . P. 616
Leva del freno di stazionamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 294
Inserimento/rilascio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 294
Precauzioni per la stagione invernale . . . . . . . . . . . . . . . . . . . . . . . . . P. 409
Cicalino/spia di allarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 608
Leva indicatore di direzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 293
Interruttore fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 295
Fari/luci di posizione anteriori/luci di posizione posteriori/luci
diurne
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 295
Fendinebbia anteriori
*1/luce retronebbia*1. . . . . . . . . . . . . . . . . . . . . P. 302
Interruttore tergicristalli e lavavetro . . . . . . . . . . . . . . . . . . . . . . . . . P. 305
Utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 305
Rabbocco del liquido lavavetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 556
Messaggi di allarme
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 616
Leva di sganciamento cofano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 541
Dispositivo di apertura sportello tappo del serbatoio
*1 . . . . . . . . P. 309
Impianto dell’aria condizionata manuale
*1. . . . . . . . . . . . . . . . . . . P. 488
Impianto dell’aria condizionata automatico
*1. . . . . . . . . . . . . . . . . P. 495
Impianto audio
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 412
Porta AUX/porta USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 417
Impianto multimediale
*1, 2
Sistema di retrovisione su monitor*1 . . . . . . . . . . . . . . . . . . . . . . . P. 354
Orologio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 518
*1: se in dotazione
*2: vedere il “Manuale utente sistema di Navigazione e multimediale”.
3
4
5
6
7
8
9
10
11
12

20Tavole
HILUX_OM_OM71273L_(EL)
■Interruttori (veicoli con guida a sinistra)

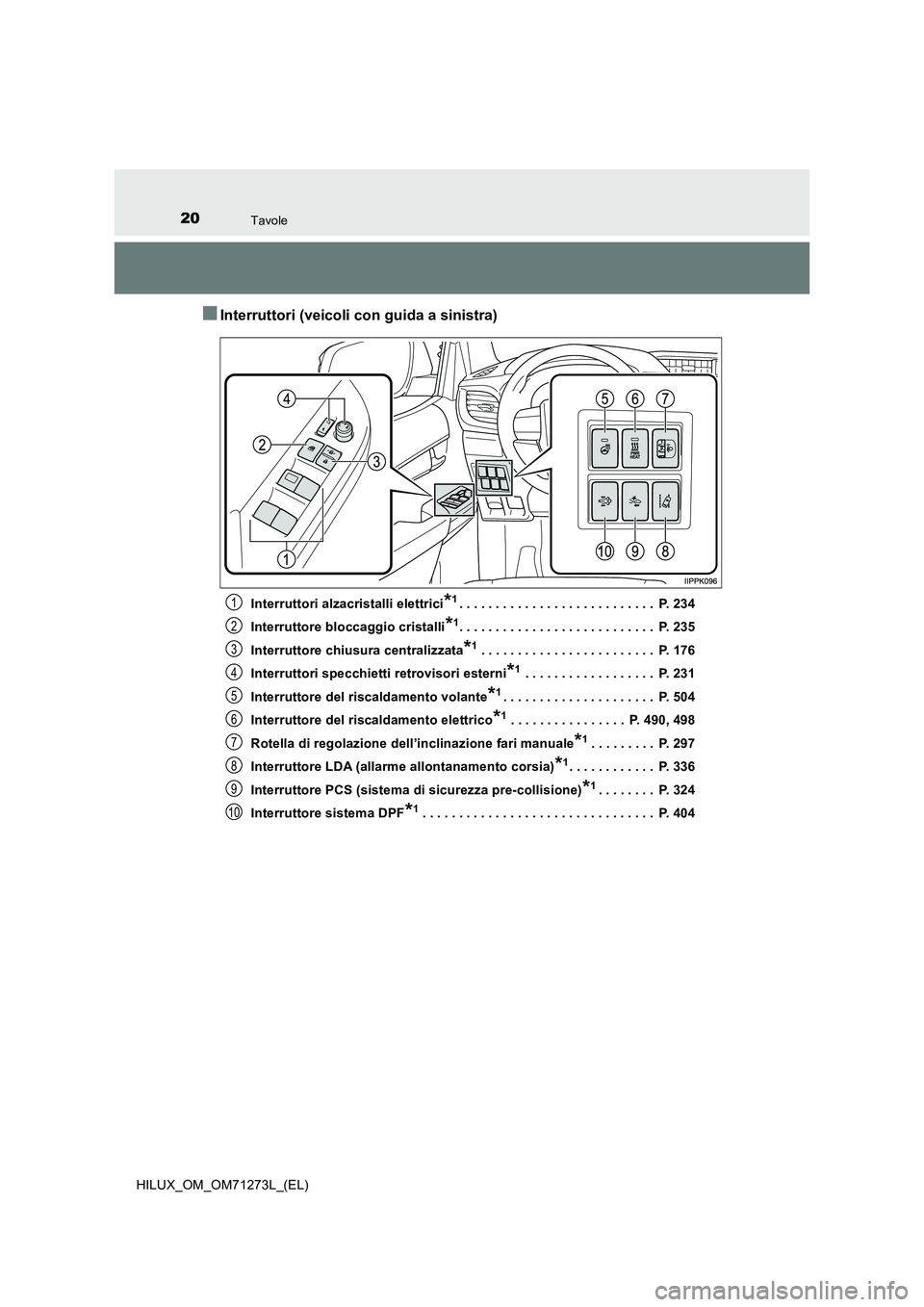

Interruttori alzacristalli elettrici*1. . . . . . . . . . . . . . . . . . . . . . . . . . . P. 234
Interruttore bloccaggio cristalli
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . P. 235
Interruttore chiusura centralizzata
*1 . . . . . . . . . . . . . . . . . . . . . . . . P. 176
Interruttori specchietti retrovisori esterni
*1 . . . . . . . . . . . . . . . . . . P. 231
Interruttore del riscaldamento volante
*1. . . . . . . . . . . . . . . . . . . . . P. 504
Interruttore del riscaldamento elettrico
*1 . . . . . . . . . . . . . . . . P. 490, 498
Rotella di regolazione dell’inclinazione fari manuale
*1. . . . . . . . . P. 297
Interruttore LDA (allarme allontanamento corsia)
*1. . . . . . . . . . . . P. 336
Interruttore PCS (sistema di sicurezza pre-collisione)
*1. . . . . . . . P. 324
Interruttore sistema DPF
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 404
1
2
3
4
5
6
7
8
9
10
