TOYOTA HILUX 2019 Návod na použití (in Czech)

251
4
4-1. Před jízdou
Jízda
HILUX_OM_OM0K375CZ_(EE)

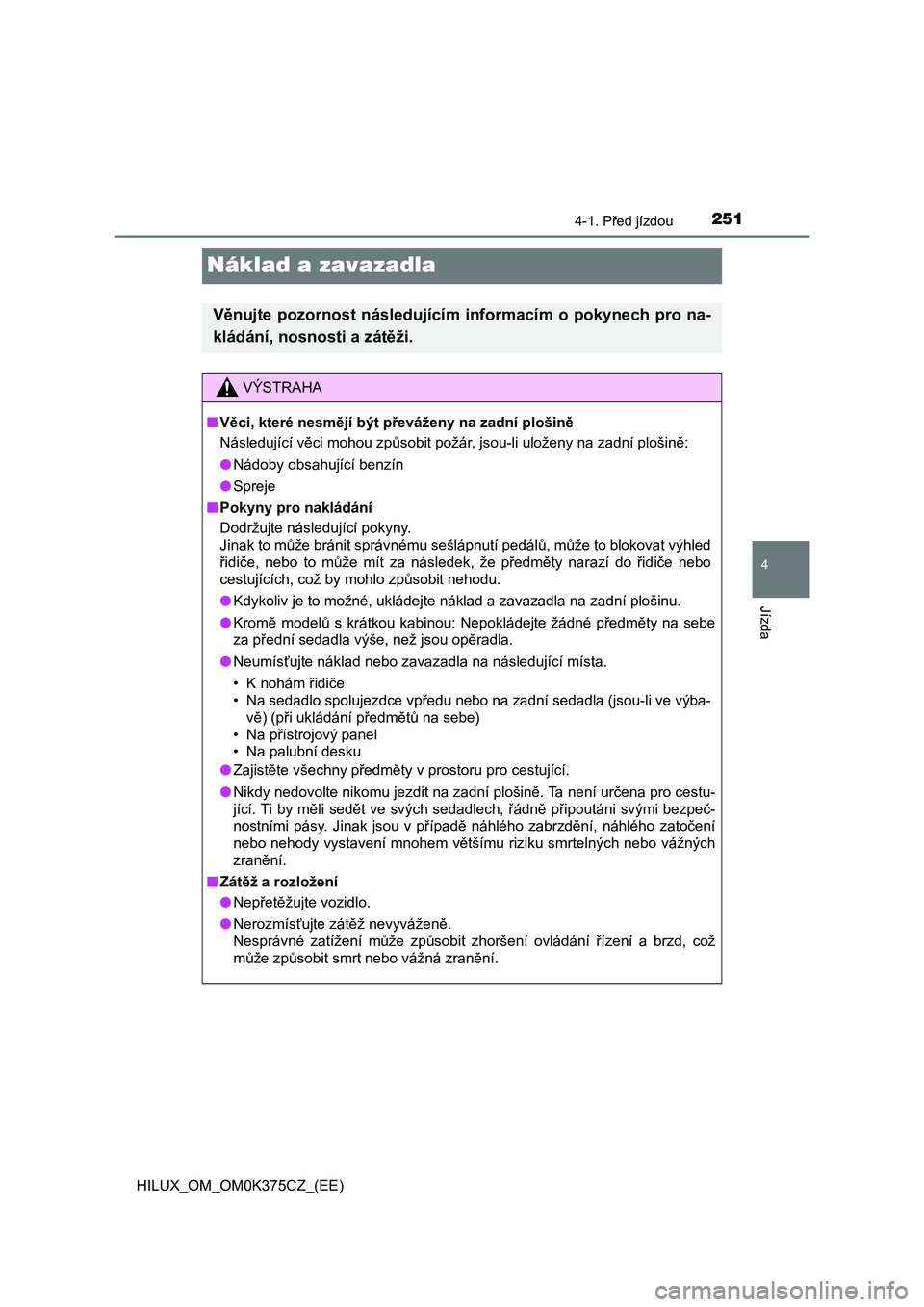

Náklad a zavazadla
Věnujte pozornost následujícím informacím o pokynech pro na-
kládání, nosnosti a zátěži.
VÝSTRAHA
■Věci, které nesmějí být převáženy na zadní plošině
Následující věci mohou způsobit požár, jsou-li uloženy na zadní plošině:
●Nádoby obsahující benzín
●Spreje
■Pokyny pro nakládání
Dodržujte následující pokyny.
Jinak to může bránit správnému sešlápnutí pedálů, může to blokovat výhled
řidiče, nebo to může mít za následek, že předměty narazí do řidiče nebo
cestujících, což by mohlo způsobit nehodu.
●<002e0047005c004e0052004f004c00590003004d004800030057005200030050005200e500510070000f00030058004e004f006900470048004d00570048000300510069004e004f00440047000300440003005d004400590044005d00440047004f004400
03005100440003005d004400470051007400030053004f0052[šinu.
●Kromě modelů s krátkou kabinou: Nepokládejte žádné předměty na sebe
za přední sedadla výše, než jsou opěradla.
●Neumísťujte náklad nebo zavazadla na následující místa.
• K nohám řidiče
• Na sedadlo spolujezdce vpředu nebo na zadní sedadla (jsou-li ve výba-
vě) (při ukládání předmětů na sebe)
• Na přístrojový panel
• Na palubní desku
●Zajistěte všechny předměty v prostoru pro cestující.
●Nikdy nedovolte nikomu jezdit na zadní plošině. Ta není určena pro cestu-
jící. Ti by měli sedět ve svých sedadlech, řádně připoutáni svými bezpeč-
nostními pásy. Jinak jsou v případě náhlého zabrzdění, náhlého zatočení
nebo nehody vystavení mnohem většímu riziku smrtelných nebo vážných
zranění.
■Zátěž a rozložení
●Nepřetěžujte vozidlo.
●Nerozmísťujte zátěž nevyváženě.
Nesprávné zatížení může způsobit zhoršení ovládání řízení a brzd, což
může způsobit smrt nebo vážná zranění.

2524-1. Před jízdou
HILUX_OM_OM0K375CZ_(EE)

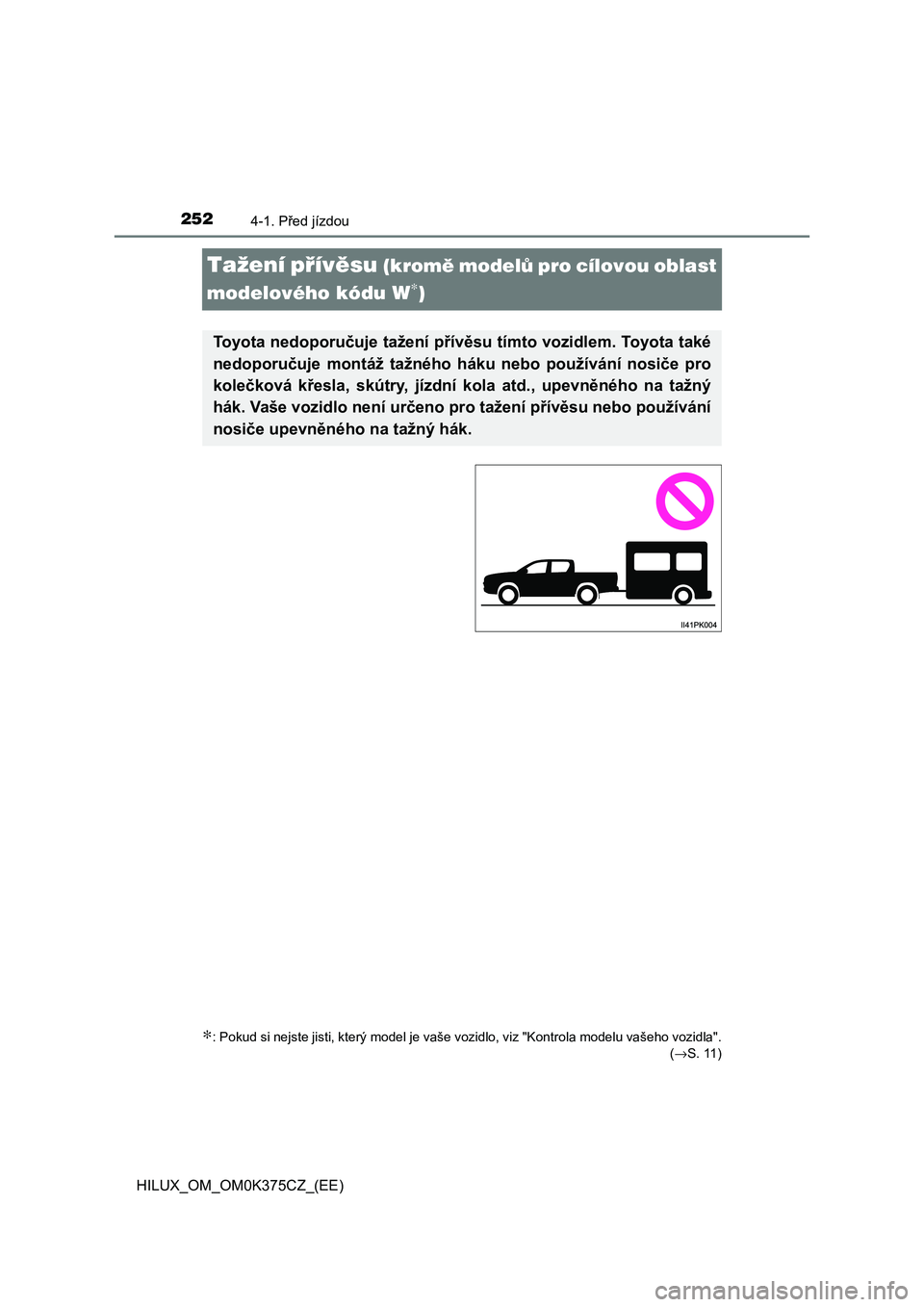

Tažení přívěsu (kromě modelů pro cílovou oblast
modelového kódu W
∗)
∗: Pokud si nejste jisti, který model je vaše vozidlo, viz "Kontrola modelu vašeho vozidla".
(→S. 11)
Toyota nedoporučuje tažení přívěsu tímto vozidlem. Toyota také
nedoporučuje montáž tažného háku nebo používání nosiče pro
kolečková křesla, skútry, jízdní kola atd., upevněného na tažný
hák. Vaše vozidlo není určeno pro tažení přívěsu nebo používání
nosiče upevněného na tažný hák.

253
4
4-1. Před jízdou
Jízda
HILUX_OM_OM0K375CZ_(EE)

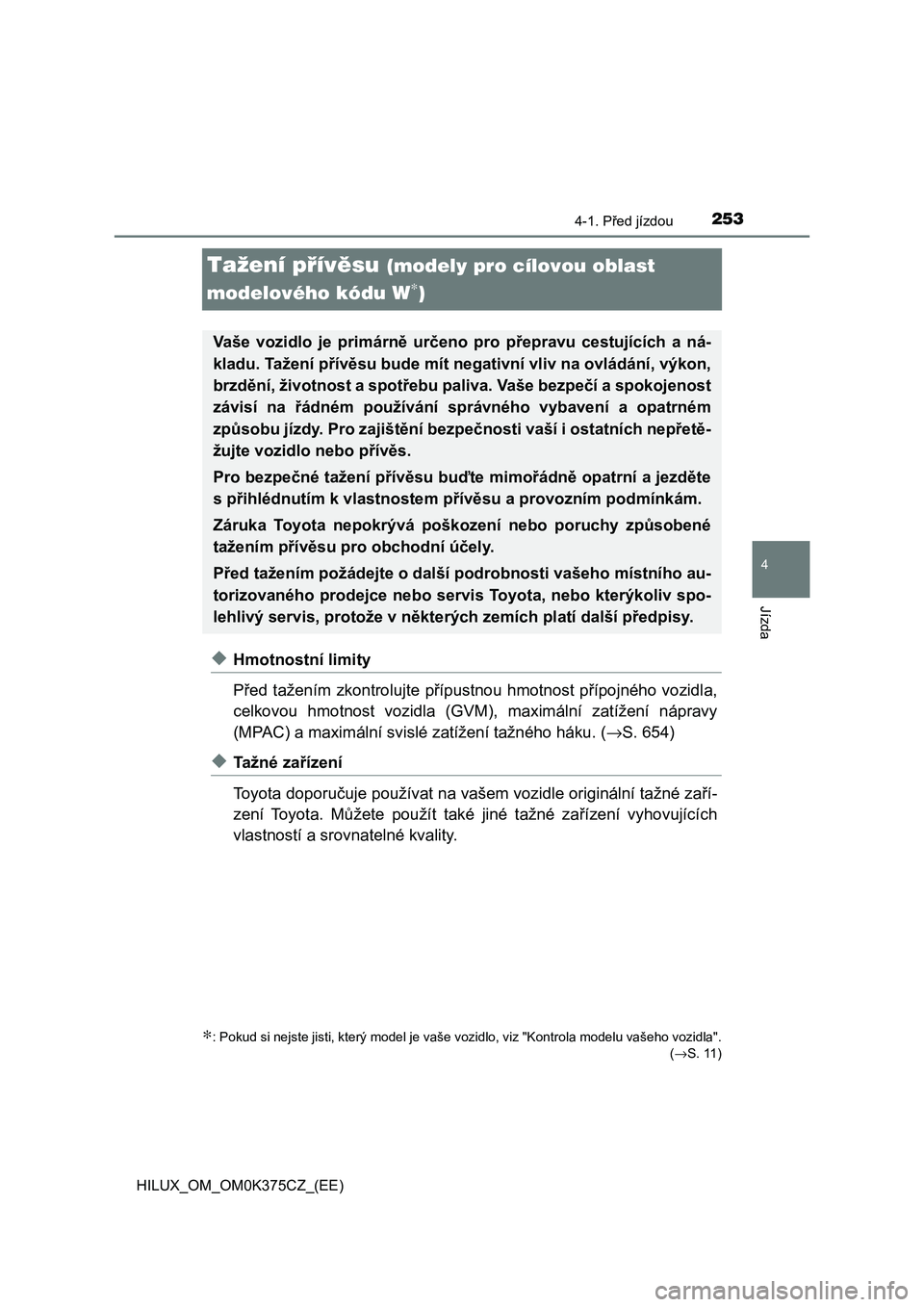

Tažení přívěsu (modely pro cílovou oblast
modelového kódu W
∗)
◆Hmotnostní limity
Před tažením zkontrolujte přípustnou hmotnost přípojného vozidla,
celkovou hmotnost vozidla (GVM), maximální zatížení nápravy
(MPAC) a maximální svislé zatížení tažného háku. (→S. 654)
◆Tažné zařízení
Toyota doporučuje používat na vašem vozidle originální tažné zaří-
zení Toyota. Můžete použít také jiné tažné zařízení vyhovujících
vlastností a srovnatelné kvality.
∗: Pokud si nejste jisti, který model je vaše vozidlo, viz "Kontrola modelu vašeho vozidla".
(→S. 11)
Vaše vozidlo je primárně určeno pro přepravu cestujících a ná-
kladu. Tažení přívěsu bude mít negativní vliv na ovládání, výkon,
brzdění, životnost a spotřebu paliva. Vaše bezpečí a spokojenost
závisí na řádném používání správného vybavení a opatrném
způsobu jízdy. Pro zajištění bezpečnosti vaší i ostatních nepřetě-
žujte vozidlo nebo přívěs.
Pro bezpečné tažení přívěsu buďte mimořádně opatrní a jezděte
s přihlédnutím k vlastnostem přívěsu a provozním podmínkám.
Záruka Toyota nepokrývá poškození nebo poruchy způsobené
tažením přívěsu pro obchodní účely.
Před tažením požádejte o další podrobnosti vašeho místního au-
torizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis, protože v některých zemích platí další předpisy.

2544-1. Před jízdou
HILUX_OM_OM0K375CZ_(EE)
570 mm
570 mm

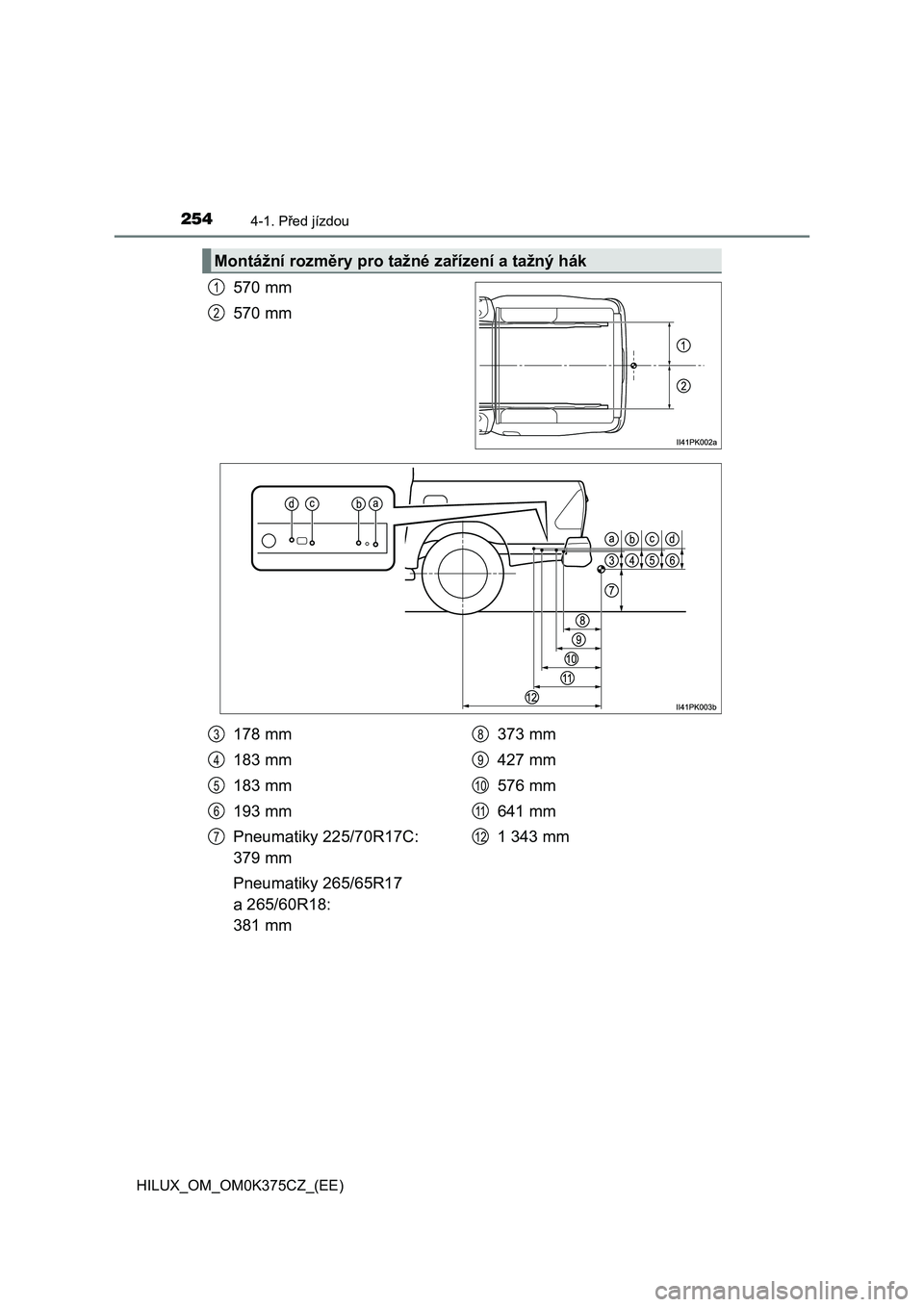

Montážní rozměry pro tažné zařízení a tažný hák
1
2
178 mm
183 mm
183 mm
193 mm
Pneumatiky 225/70R17C:
379 mm
Pneumatiky 265/65R17
a 265/60R18:
381 mm373 mm
427 mm
576 mm
641 mm
1 343 mm3
4
5
6
7
8
9
10
11
12

2554-1. Před jízdou
4
Jízda
HILUX_OM_OM0K375CZ_(EE)

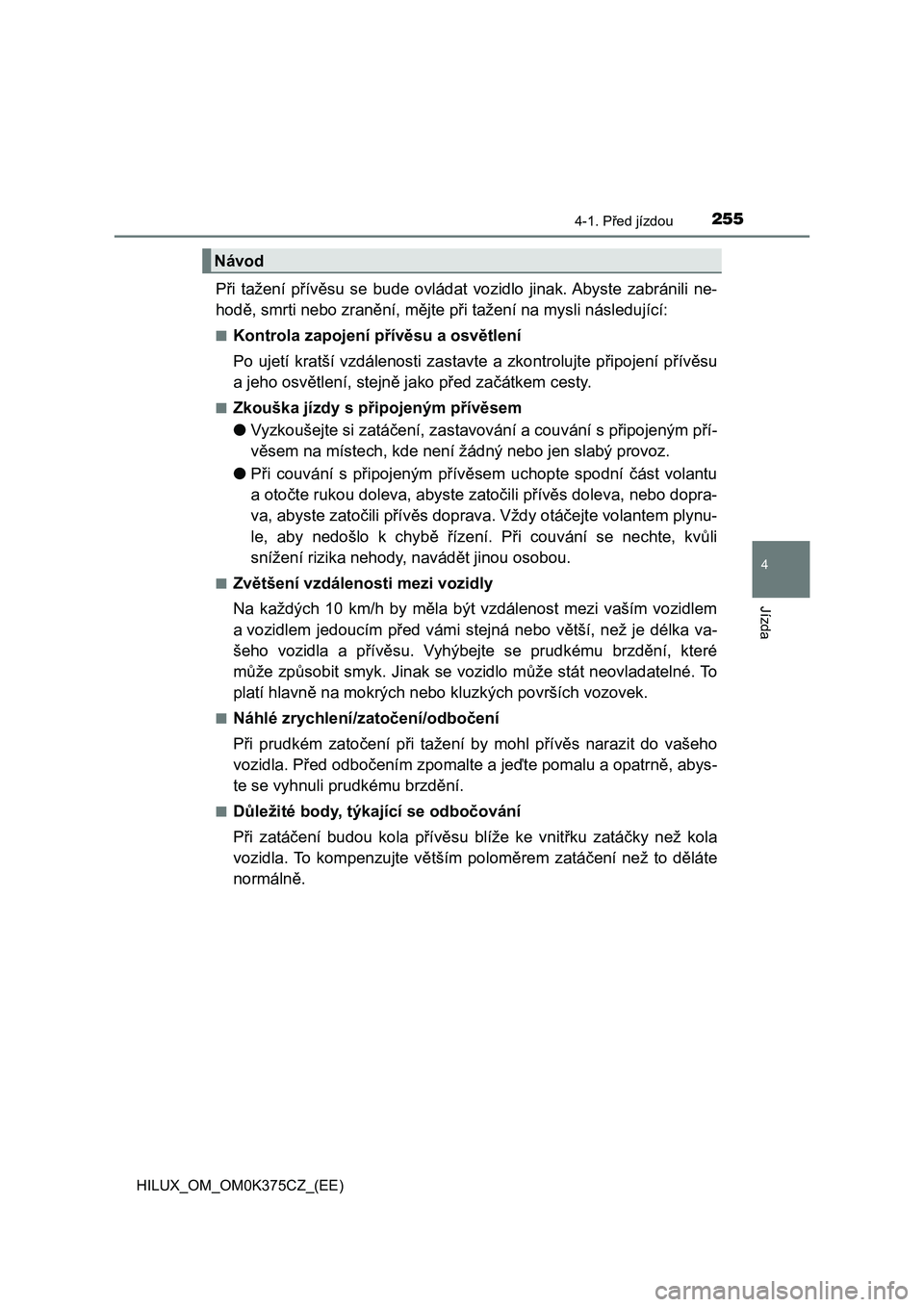

Při tažení přívěsu se bude ovládat vozidlo jinak. Abyste zabránili ne-
hodě, smrti nebo zranění, mějte při tažení na mysli následující:
■Kontrola zapojení přívěsu a osvětlení
Po ujetí kratší vzdálenosti zastavte a zkontrolujte připojení přívěsu
a jeho osvětlení, stejně jako před začátkem cesty.
■Zkouška jízdy s připojeným přívěsem
●Vyzkoušejte si zatáčení, zastavování a couvání s připojeným pří-
věsem na místech, kde není žádný nebo jen slabý provoz.
●Při couvání s připojeným přívěsem uchopte spodní část volantu
a otočte rukou doleva, abyste zatočili přívěs doleva, nebo dopra-
va, abyste zatočili přívěs doprava. Vždy otáčejte volantem plynu-
le, aby nedošlo k chybě řízení. Při couvání se nechte, kvůli
snížení rizika nehody, navádět jinou osobou.
■Zvětšení vzdálenosti mezi vozidly
Na každých 10 km/h by měla být vzdálenost mezi vaším vozidlem
a vozidlem jedoucím před vámi stejná nebo větší, než je délka va-
šeho vozidla a přívěsu. Vyhýbejte se prudkému brzdění, které
může způsobit smyk. Jinak se vozidlo může stát neovladatelné. To
platí hlavně na mokrých nebo kluzkých površích vozovek.
■Náhlé zrychlení/zatočení/odbočení
Při prudkém zatočení při tažení by mohl přívěs narazit do vašeho
vozidla. Před odbočením zpomalte a jeďte pomalu a opatrně, abys-
te se vyhnuli prudkému brzdění.
■Důležité body, týkající se odbočování
Při zatáčení budou kola přívěsu blíže ke vnitřku zatáčky než kola
vozidla. To kompenzujte větším poloměrem zatáčení než to děláte
normálně.
Návod

2564-1. Před jízdou
HILUX_OM_OM0K375CZ_(EE)■

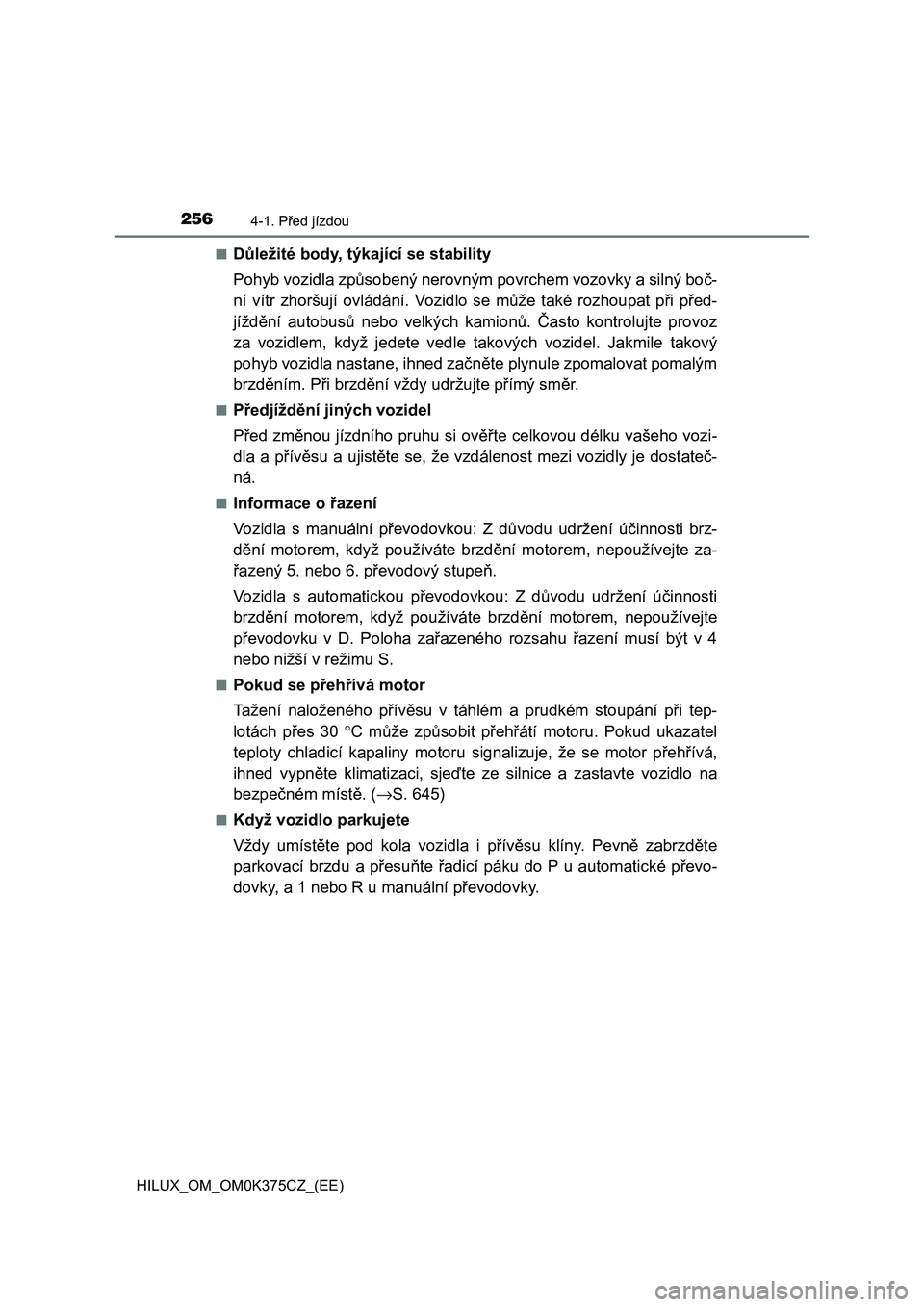

Důležité body, týkající se stability
Pohyb vozidla způsobený nerovným povrchem vozovky a silný boč-
ní vítr zhoršují ovládání. Vozidlo se může také rozhoupat při před-
jíždění autobusů nebo velkých kamionů. Často kontrolujte provoz
za vozidlem, když jedete vedle takových vozidel. Jakmile takový
pohyb vozidla nastane, ihned začněte plynule zpomalovat pomalým
brzděním. Při brzdění vždy udržujte přímý směr.
■Předjíždění jiných vozidel
Před změnou jízdního pruhu si ověřte celkovou délku vašeho vozi-
dla a přívěsu a ujistěte se, že vzdálenost mezi vozidly je dostateč-
ná.
■Informace o řazení
Vozidla s manuální převodovkou: Z důvodu udržení účinnosti brz-
dění motorem, když používáte brzdění motorem, nepoužívejte za-
řazený 5. nebo 6. převodový stupeň.
Vozidla s automatickou převodovkou: Z důvodu udržení účinnosti
brzdění motorem, když používáte brzdění motorem, nepoužívejte
převodovku v D. Poloha zařazeného rozsahu řazení musí být v 4
nebo nižší v režimu S.
■Pokud se přehřívá motor
Tažení naloženého přívěsu v táhlém a prudkém stoupání při tep-
lotách přes 30 °C může způsobit přehřátí motoru. Pokud ukazatel
teploty chladicí kapaliny motoru signalizuje, že se motor přehřívá,
ihned vypněte klimatizaci, sjeďte ze silnice a zastavte vozidlo na
bezpečném místě. (→S. 645)
■Když vozidlo parkujete
Vždy umístěte pod kola vozidla i přívěsu klíny. Pevně zabrzděte
parkovací brzdu a přesuňte řadicí páku do P u automatické převo-
dovky, a 1 nebo R u manuální převodovky.

2574-1. Před jízdou
4
Jízda
HILUX_OM_OM0K375CZ_(EE)

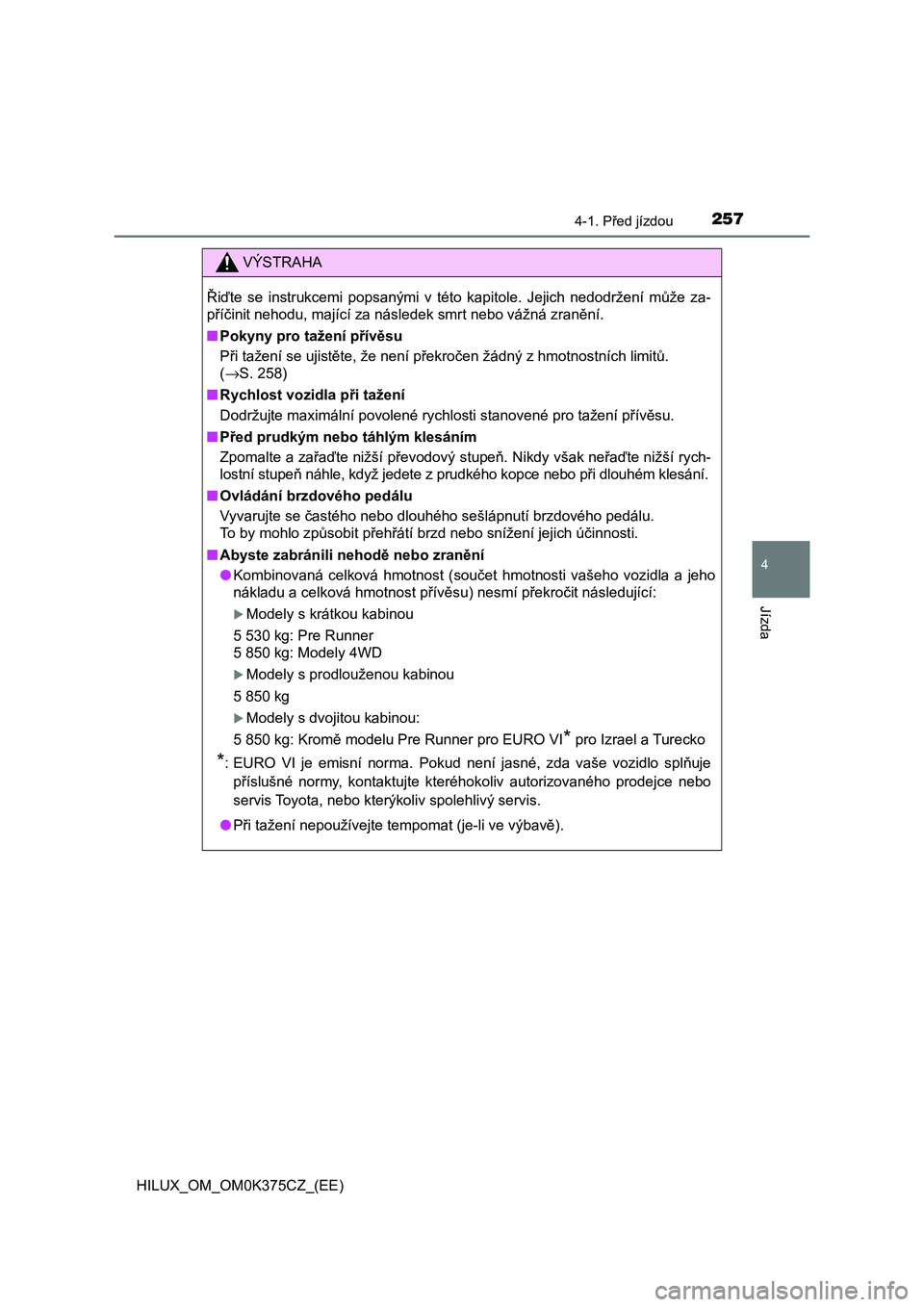

VÝSTRAHA
Řiďte se instrukcemi popsanými v této kapitole. Jejich nedodržení může za-
příčinit nehodu, mající za následek smrt nebo vážná zranění.
■Pokyny pro tažení přívěsu
Při tažení se ujistěte, že není překročen žádný z hmotnostních limitů.
(→S. 258)
■Rychlost vozidla při tažení
<002700520047005500e50058004d00570048000300500044005b004c00500069004f0051007400030053005200590052004f00480051007000030055005c0046004b004f005200560057004c00030056005700440051005200590048005100700003005300
55005200030057004400e500480051007400030053011c0074[věsu.
■Před prudkým nebo táhlým klesáním
Zpomalte a zařaďte nižší převodový stupeň. Nikdy však neřaďte nižší rych-
lostní stupeň náhle, když jedete z prudkého kopce nebo při dlouhém klesání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd nebo snížení jejich účinnosti.
■Abyste zabránili nehodě nebo zranění
●Kombinovaná celková hmotnost (součet hmotnosti vašeho vozidla a jeho
nákladu a celková hmotnost přívěsu) nesmí překročit následující:
Modely s krátkou kabinou
5 530 kg: Pre Runner
5 850 kg: Modely 4WD
Modely s prodlouženou kabinou
5 850 kg
Modely s dvojitou kabinou:
5 850 kg: Kromě modelu Pre Runner pro EURO VI
* pro Izrael a Turecko
*: EURO VI je emisní norma. Pokud není jasné, zda vaše vozidlo splňuje
příslušné normy, kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
●<0033011c004c00030057004400e500480051007400030051004800530052005800e5007400590048004d005700480003005700480050005300520050004400570003000b004d00480010004f004c0003005900480003005900ea004500440059010c000c00
11[

2584-1. Před jízdou
HILUX_OM_OM0K375CZ_(EE)■

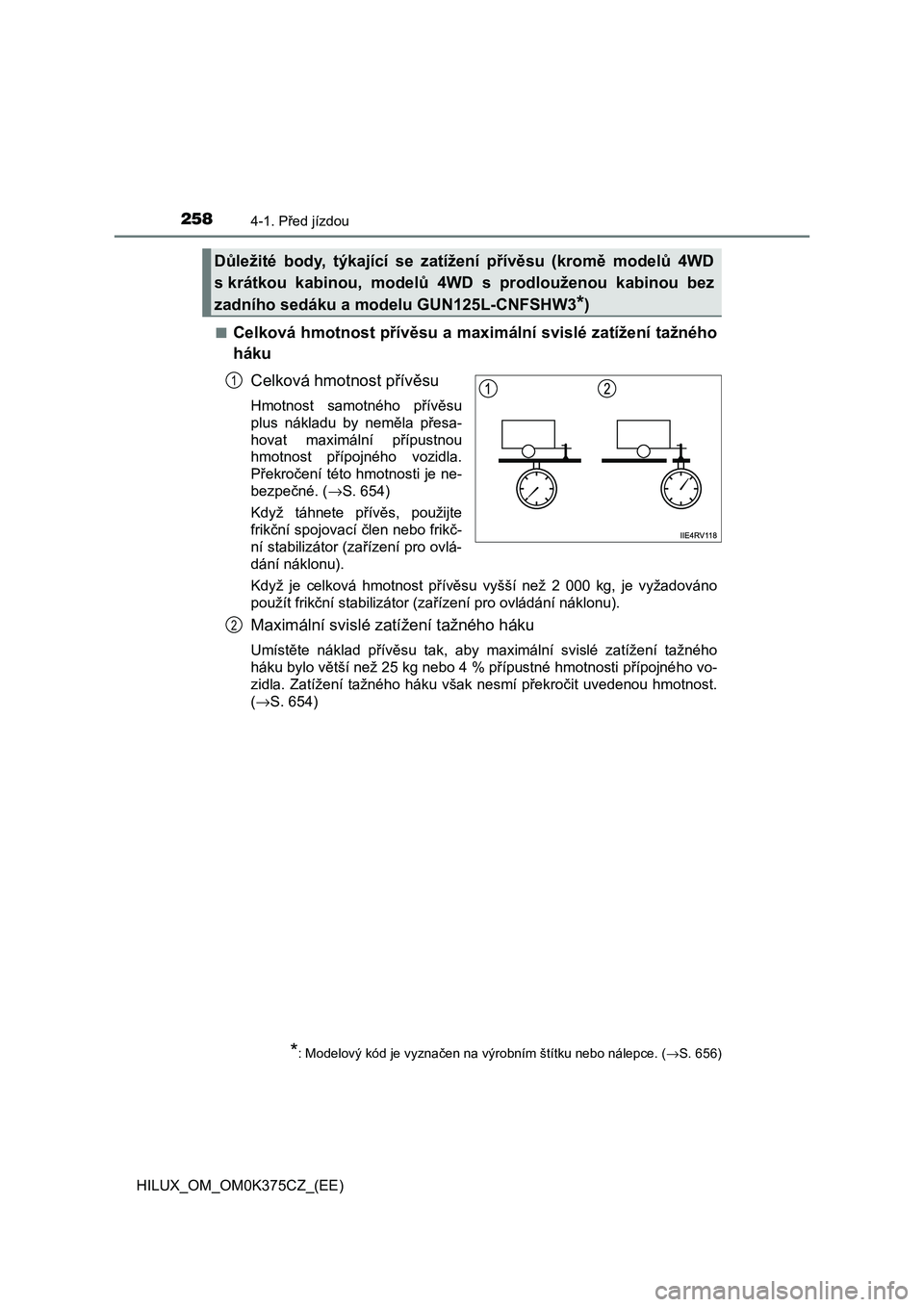

Celková hmotnost přívěsu a maximální svislé zatížení tažného
háku
Celková hmotnost přívěsu
Hmotnost samotného přívěsu
plus nákladu by neměla přesa-
hovat maximální přípustnou
hmotnost přípojného vozidla.
Překročení této hmotnosti je ne-
bezpečné. (→S. 654)
Když táhnete přívěs, použijte
frikční spojovací člen nebo frikč-
ní stabilizátor (zařízení pro ovlá-
dání náklonu).
Když je celková hmotnost přívěsu vyšší než 2 000 kg, je vyžadováno
<00530052005800e500740057000300490055004c004e00fe0051007400030056005700440045004c004f004c005d00690057005200550003000b005d0044011c0074005d0048005100740003005300550052000300520059004f0069004700690051007400
0300510069004e004f005200510058000c0011[
Maximální svislé zatížení tažného háku
Umístěte náklad přívěsu tak, aby maximální svislé zatížení tažného
háku bylo větší než 25 kg nebo 4 % přípustné hmotnosti přípojného vo-
zidla. Zatížení tažného háku však nesmí překročit uvedenou hmotnost.
(→S. 654)
Důležité body, týkající se zatížení přívěsu (kromě modelů 4WD
s krátkou kabinou, modelů 4WD s prodlouženou kabinou bez
zadního sedáku a modelu GUN125L-CNFSHW3
*)
*: Modelový kód je vyznačen na výrobním štítku nebo nálepce. (→S. 656)
1
2

2594-1. Před jízdou
4
Jízda
HILUX_OM_OM0K375CZ_(EE)■

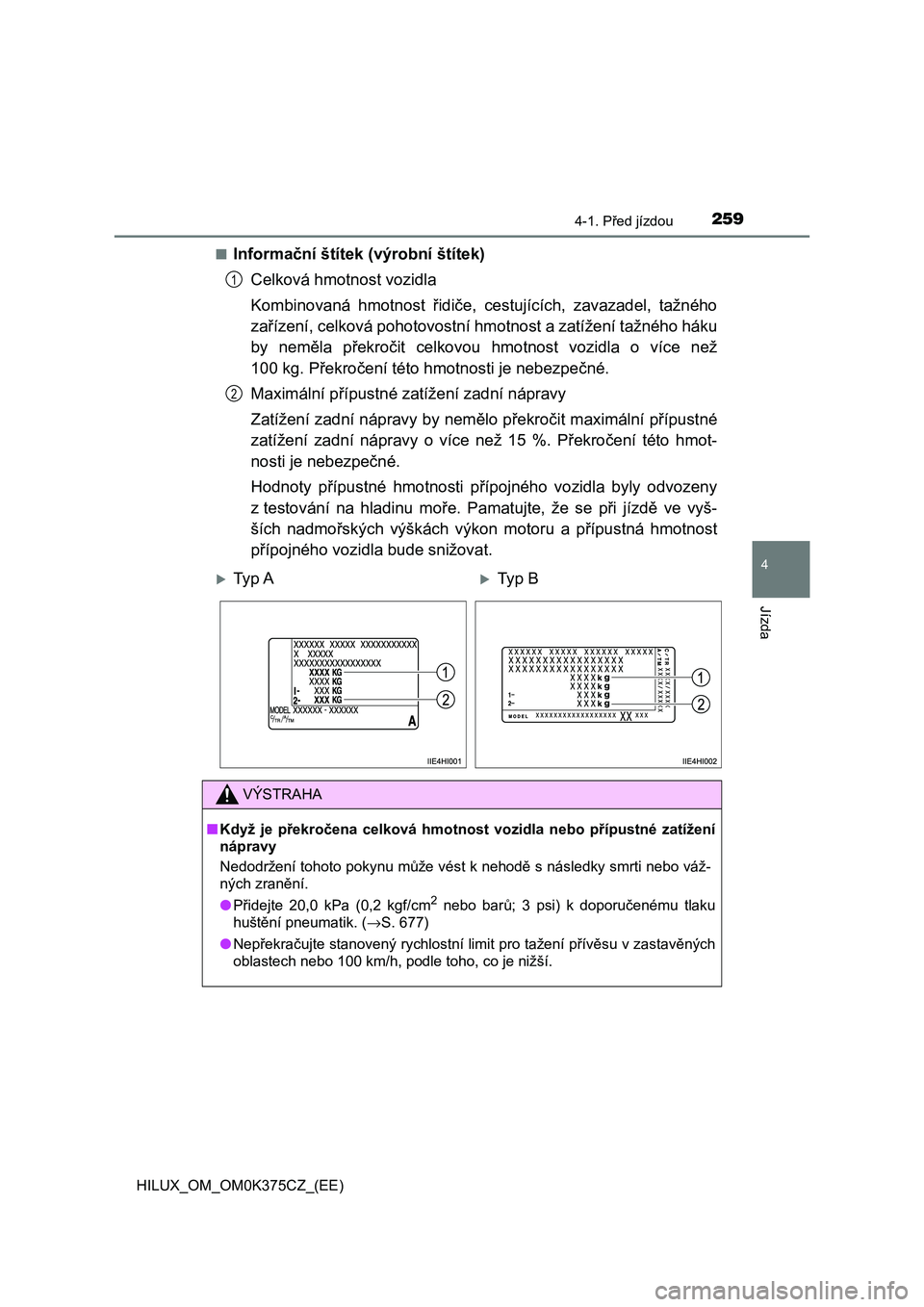

Informační štítek (výrobní štítek)
Celková hmotnost vozidla
Kombinovaná hmotnost řidiče, cestujících, zavazadel, tažného
zařízení, celková pohotovostní hmotnost a zatížení tažného háku
by neměla překročit celkovou hmotnost vozidla o více než
100 kg. Překročení této hmotnosti je nebezpečné.
Maximální přípustné zatížení zadní nápravy
Zatížení zadní nápravy by nemělo překročit maximální přípustné
zatížení zadní nápravy o více než 15 %. Překročení této hmot-
nosti je nebezpečné.
Hodnoty přípustné hmotnosti přípojného vozidla byly odvozeny
z testování na hladinu moře. Pamatujte, že se při jízdě ve vyš-
ších nadmořských výškách výkon motoru a přípustná hmotnost
přípojného vozidla bude snižovat.
1
2
Ty p ATy p B
VÝSTRAHA
■Když je překročena celková hmotnost vozidla nebo přípustné zatížení
nápravy
Nedodržení tohoto pokynu může vést k nehodě s následky smrti nebo váž-
ných zranění.
●Přidejte 20,0 kPa (0,2 kgf/cm
2 nebo barů; 3 psi) k doporučenému tlaku
huštění pneumatik. (→S. 677)
●Nepřekračujte stanovený rychlostní limit pro tažení přívěsu v zastavěných
oblastech nebo 100 km/h, podle toho, co je nižší.

2604-1. Před jízdou
HILUX_OM_OM0K375CZ_(EE)

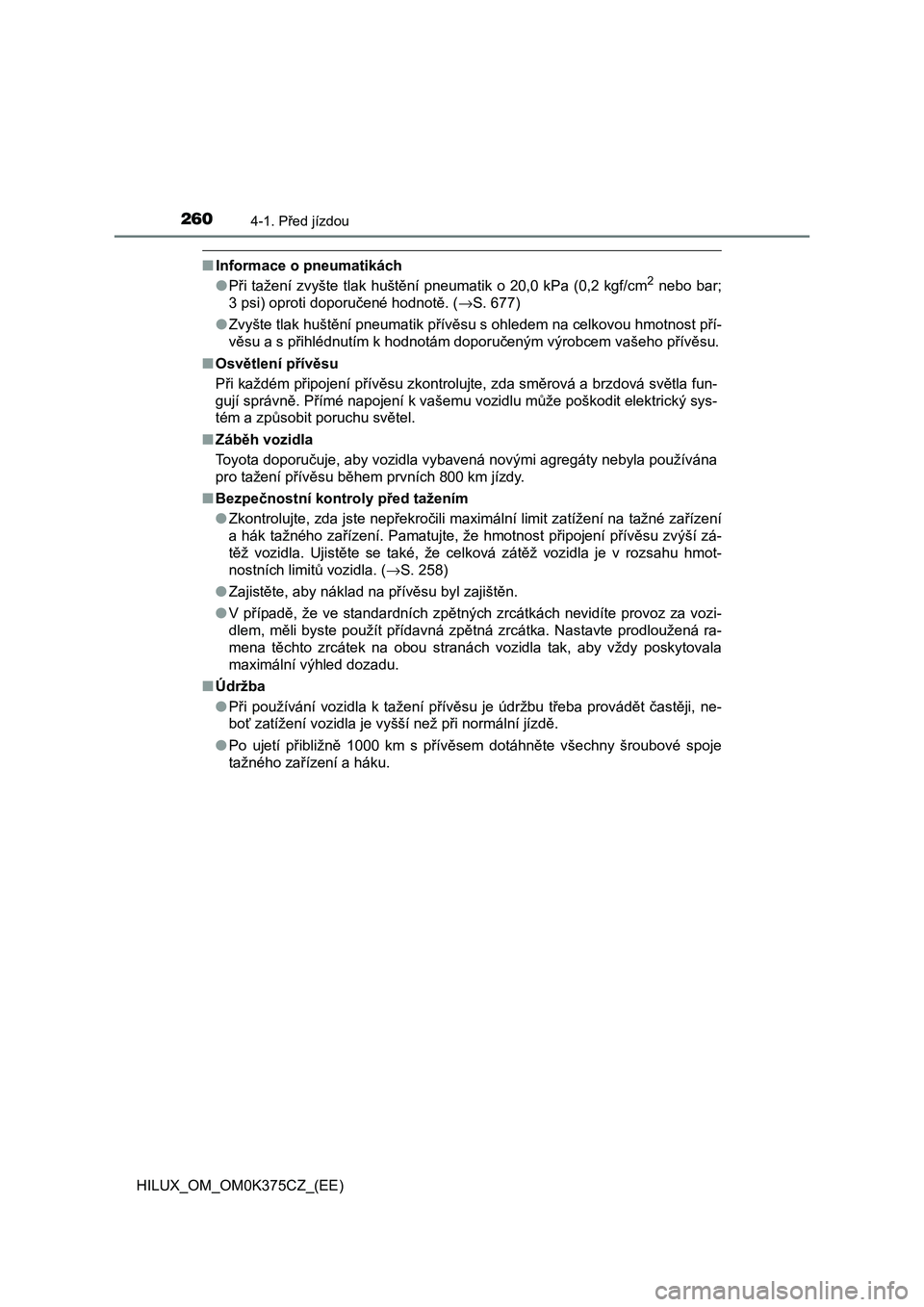

■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneumatik o 20,0 kPa (0,2 kgf/cm2 nebo bar;
3 psi) oproti doporučené hodnotě. (→S. 677)
●Zvyšte tlak huštění pneumatik přívěsu s ohledem na celkovou hmotnost pří-
<0059010c00560058000300440003005600030053011c004c004b004f00700047005100580057007400500003004e0003004b0052004700510052005700690050000300470052005300520055005800fe0048005100ea00500003005900ea00550052004500
460048005000030059004400e30048004b005200030053011c[ívěsu.
■Osvětlení přívěsu
Při každém připojení přívěsu zkontrolujte, zda směrová a brzdová světla fun-
gují správně. Přímé napojení k vašemu vozidlu může poškodit elektrický sys-
tém a způsobit poruchu světel.
■Záběh vozidla
Toyota doporučuje, aby vozidla vybavená novými agregáty nebyla používána
pro tažení přívěsu během prvních 800 km jízdy.
■Bezpečnostní kontroly před tažením
●Zkontrolujte, zda jste nepřekročili maximální limit zatížení na tažné zařízení
a hák tažného zařízení. Pamatujte, že hmotnost připojení přívěsu zvýší zá-
těž vozidla. Ujistěte se také, že celková zátěž vozidla je v rozsahu hmot-
nostních limitů vozidla. (→S. 258)
●Zajistěte, aby náklad na přívěsu byl zajištěn.
●V případě, že ve standardních zpětných zrcátkách nevidíte provoz za vozi-
dlem, měli byste použít přídavná zpětná zrcátka. Nastavte prodloužená ra-
mena těchto zrcátek na obou stranách vozidla tak, aby vždy poskytovala
maximální výhled dozadu.
■Údržba
●Při používání vozidla k tažení přívěsu je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při normální jízdě.
●Po ujetí přibližně 1000 km s přívěsem dotáhněte všechny šroubové spoje
tažného zařízení a háku.
